Активная 5.1-акустика Microlab X4/5.1


Компания Microlab известна нам читателям прежде всего своими интересными моделями активной стереоакустики в деревянном корпусе — Avalon, SOLO-1 и SOLO-2. Вообще же, в области активной мультимедийной акустики Microlab представляет четыре различные серии компьютерных колонок.

  • В серию «М» входят четырнадцать различных многоканальных систем, которые можно условно отнести к самому нижнему классу мультимедийной акустики. Многие из этих наборов рассчитаны на бюджетного пользователя.

  • В серию «В» входят только стереоколонки. С тремя моделями мы с вами уже знакомы. Это активные деревянные колонки Avalon, SOLO-1 и SOLO-2, являющиеся топ-моделями этой группы.

  • Серия «Х» включает в себя многоканальные наборы, имеющие деревянные сабвуферы относительно большого размера.

  • И, наконец, серия «Е» состоит из двух полностью пластмассовых 2.1-комплектов, имеющих экстравагантный внешний вид.

Сегодняшний обзор посвящается 5.1-комплекту Х4/5.1, который является топ-моделью серии «Х». Сам набор отличается от всех остальных тем, что оснащен беспроводным пультом ДУ. В линейке производителя есть аналогичный комплект без пульта ДУ, но с регуляторами на передней панели сабвуфера. При этом разница в цене составляет порядка $20.

Итак, что же представляет собой этот 5.1-набор? Об этом как всегда по порядку.

Комплектуется набор следующим:

  • сабвуфер;
  • пять сателлитов;
  • пульт ДУ, две батарейки тип ААА;
  • крепежные механизмы для крепления сателлитов;
  • набор из различных шурупов и дюбелей;
  • соединительные провода;
  • руководство пользователя.

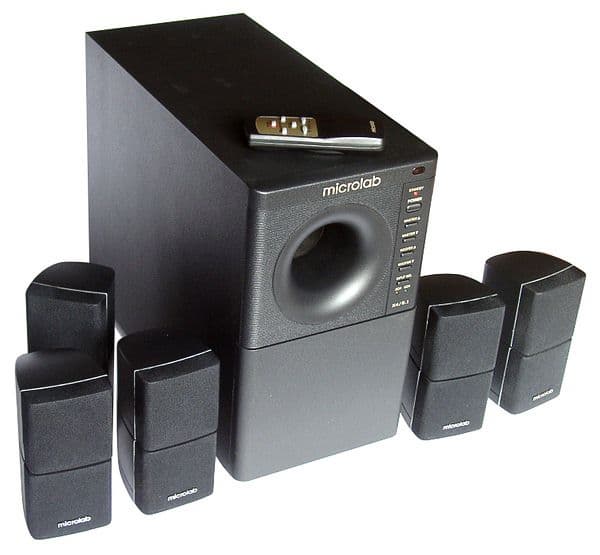

Общий вид набора Х4/5.1

Как вы видите на фотографии, комплект выдержан полностью в черном цвете, что придает набору большую строгость и консервативность. Между тем, для любителей чего-то более светлого и радужного производитель предлагает на выбор и светло-серый оттенок.

Сателлиты

Все пять колоночек абсолютно одинаковые. Их габариты относительно сабвуфера невелики и составляют 77х160х100 мм. Сателлит представляет собой две абсолютно одинаковые колоночки, соединенные между собой посредством шарнира, который позволяет поворачиваться верхней части на угол 180 градусов в обе стороны. Трудно представить себе острую необходимость в подобном инженерном решении, но как дополнительная возможность — вполне имеет право на существование.

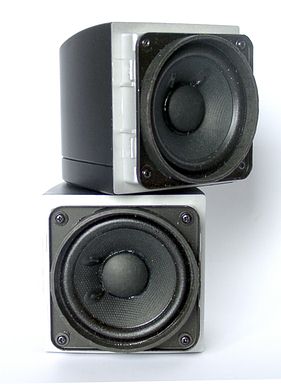

Сателлит с поворачивающимися динамиками

Корпуса колоночек сделаны из пластика. Внутри корпуса сателлитов расположен звукопоглощающий материал (ватин). Магнит динамической головки заключен в магнитный экран для исключения наводок на монитор и другую аппаратуру. Диаметр бумажного диффузора динамиков составляет 65 мм. Гибкий подвес выполнен из пропитанной ткани и несколько жестковат, что сказывается на звучании.

Длина соединительных проводов для фронтальных и центральной колонок составляет 3 метра, тыловых — 6 метров. Изоляция для удобства подключения имеет стандартную красно-черную расцветку. Провода к колоночкам подключаются посредством пружинных зажимов.

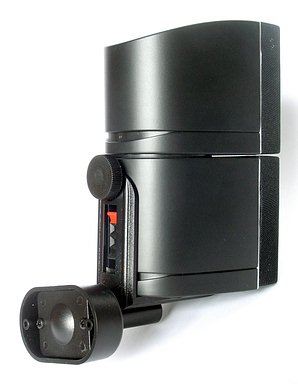

Крепежный механизм

Каждая колоночка имеет отверстие с резьбой для приспособления специального крепления, имеющего круговой шарнир. На фотографии вы можете видеть, что представляет собой это крепление. В комплект входит пять таких крепежей и набор шурупов с пластмассовыми дюбелями для крепления механизмов к стенам.

Сабвуфер

Сабвуфер по размеру значительно превосходит сателлиты. Его габариты составляют 19×32×40 см. Корпус сабвуфера выполнен из дерева. Толщина стенок составляет внушительные 1,5 см. Внутри корпуса все стыки проклеены очень герметично.

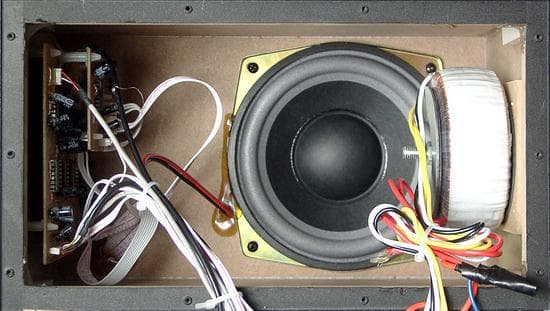

Сабвуфер с открытой задней панелью

Сабвуфер представляет собой две раздельные, не соединяющиеся между собой камеры. На разделяющей перегородке расположен НЧ-динамик. Диаметр бумажного диффузора составляет 14 см. Диффузор НЧ-динамика выведен в заднюю камеру. Здесь же расположен торроидальный трансформатор и усилитель. В другой камере находится трубка резонатора. Пространство здесь довольно плотно заполнено ватином.

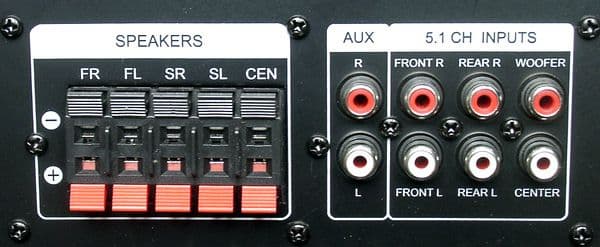

Задняя панель сабвуфера

На задней панели расположены выключатель питания, стерео- и шестиканальный входы и выходы для подключения сателлитов. Причем пружинные зажимы несколько необычные. Они меньше по размеру, что позволило разместить все пять на таком маленьком пространстве.

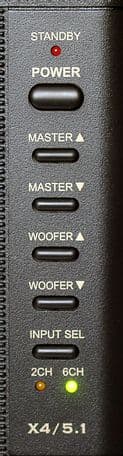

На передней панели управления сабвуфера расположены:

  • индикатор питания/режима энергосбережения (stand by);
  • кнопка включения;
  • кнопки цифровой регулировки общей громкости;
  • кнопки цифровой регулировки громкости сабвуфера;
  • кнопка переключения между двух- и шестиканальным режимом работы.

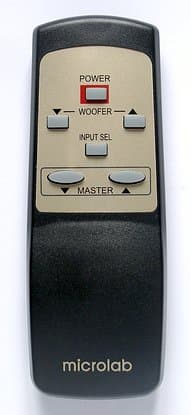

Пульт ДУ

Безусловно, большой плюс тестируемого набора — в наличии пульта дистанционного управления. Сам по себе пульт достаточно легкий и небольшого размера — 45×22×125 мм. Во всяком случае, при постоянном использовании и при наличии ладони "стандартного" размера дискомфорта не возникает. Питание пульта осуществляется двумя батарейками типа ААА. Одна пара таких батареек входит в комплект.

С пульта доступны следующие функции и регулировки: включение/выключение; регулировка громкости — как общей, так и отдельно саба; переключение режимов работы.

Усилительная часть

В усилительном тракте производитель использует два вида усилительных микросхем от National Semiconductor. Это три микросхемы LM1876F и одна LM4701T.



Усилительная микросхема LM1876F предназначена для усиления сигнала на сабвуфер (по мостовой схеме), а также на фронтальные и тыловые каналы. А микросхема LM4701T служит для усиления сигнала на центральный канал.

Ниже продемонстрированы графики зависимости THD от мощности, взятые из спецификаций на микросхемы.

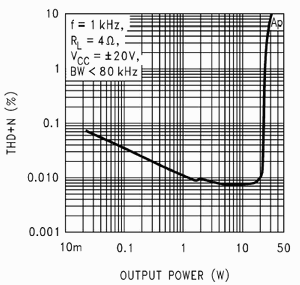

График зависимости THD от мощности микросхемы LM1876

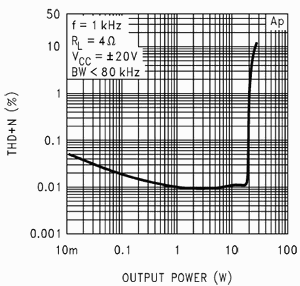

График зависимости THD от мощности микросхемы LM4701

Судя по графикам, значения мощности могут достигать 20 Вт при очень невысоком уровне искажений. Таким образом, качество усилителя для подобного класса акустики вполне достаточное.

Впечатления от прослушивания

При субъективном тестировании звуковой сигнал воспроизводился шестиканальной звуковой картой Terratec 6fire DMX.

Звучание комплекта Х4/5.1 произвело на нас неоднозначное впечатление. С одной стороны, на приемлемом уровне громкости комплект неплохо воспроизводит музыку и хорошо подходит для озвучивания игр. С другой — набор не очень хорошо cправляется с дорожками к DVD-фильмам.

По большому счету, претензии в основном к звучанию сателлитов. В их звучании ярко выражен агрессивный и резкий оттенок, который придётся по душе не каждому. При воспроизведении музыкальных композиций сателлитам в значительной мере помогает сабвуфер. А неприятный тембральный оттенок можно несколько исправить, поэкспериментировав с эквалайзером.

При воспроизведении же звуковой дорожки DVD-фильма, колоночкам приходится воспроизводить весь отведенный им частотный диапазон. При этом, компрессированные динамические головки делают звучание на высокой громкости очень утомляющим. Хотя диалоги прослушиваются более чем хорошо. Приходится уменьшать уровень громкости до приемлемого. Однако на тихой и нормальной громкости потрясающих впечатлений от просмотра фильма не получаешь. Тембральный оттенок звучания нужно отнести к категории «на любителя«.

Сабвуфер воспроизводит отведенный ему диапазон очень неплохо. Такие огрехи, как гулкость и смазанную атаку стоит рассматривать в контексте минусов схемы акустического оформления. Между тем, она позволяет добиться высокого уровня КПД, то есть высокой мощности звука. Наверное, при таком акустическом оформлении и с подобной динамической головкой звучание саба нужно считать неплохим. Если кого и стоит винить, так в первую очередь инженеров-акустиков, так как к качеству комплектующих и сборке нет никаких претензий. Благодаря жёсткой конструкции и звукопоглощающему материалу, в звучании практически нет паразитных призвуков и резонансов.

С играми дело обстоит так же, как и в музыке. Колонки демонстрируют неплохое звучание, на уровне достаточно дорогих моделей от конкурентов.

Измерения АЧХ и КГИ

Измерения проводились по единой методике, разработанной нами программой RMAA AE 3.4. Для генерации сигнала использовалась профессиональная звуковая карта EgoSys Waveterminal 2496 (с неравномерностью АЧХ -0,01/+0,07 дБ).

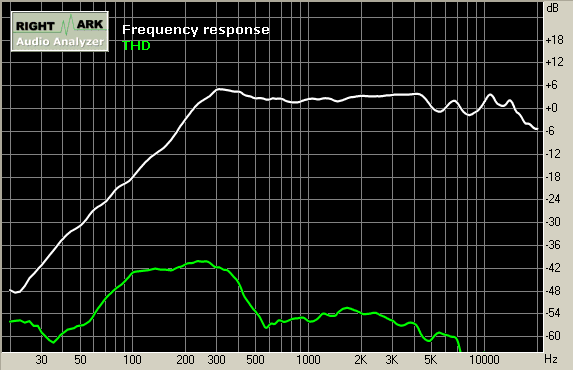

График АЧХ и КГИ сателлита набора Microlab X4/5.1

На удивление красивая АЧХ и небольшой уровень искажений! Если бы не слишком маленькая чувствительность жёстких динамиков, рассчитанных на громкий звук, колонки могли бы дать больше в плане качества.

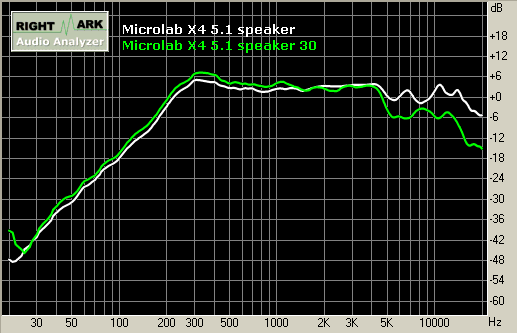

Графики АЧХ и КГИ сателлита, измеренные микрофоном на оси динамика и под углом 30 градусов

При измерении под 30 градусов видно, что уровень высоких частот уменьшается. Маленькие динамики создают узконаправленный звук. К сожалению, у сателлитов отсутствуют подставки, отклоняющие динамики назад, которые применяются в некоторых других наборах.

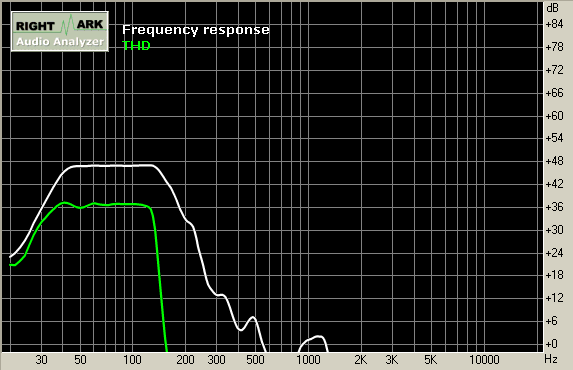

График АЧХ и КГИ сабвуфера набора Microlab X4/5.1

Сабвуфер демонстрирует довольно ровный график АЧХ, но искажений многовато вплоть до 120 Гц. Кроме того, начиная с 40 Гц, в АЧХ сабвуфера наблюдается спад.

В целом, для данного класса акустики измеренные параметры выглядят очень неплохо.

Выводы

Набор активной 5.1-акустики Microlab Х4/5.1 с деревянным сабвуфером и ИК-пультом ДУ представляет собой довольно интересное решение за весьма небольшую сумму денег. И хотя, на наш взгляд, набор не повторил сногсшибательного успеха стереоколонок SOLO-1 и SOLO-2, это довольно сильный игрок в своём ценовом секторе 5.1-акустики.

Плюсы

  • оригинальный внешний вид;
  • беспроводной ИК-пульт ДУ;
  • сателлиты из двух вращающихся динамиков;
  • большой деревянный сабвуфер;
  • высокая максимальная громкость;
  • удобная коммутация.

Минусы

  • жёсткие подвесы у динамических головок, как следствие — небольшая чувствительность;
  • специфический оттенок звучания — перед покупкой колонок постарайтесь их послушать.



Акустика Microlab X4/5.1 предоставлена на тестирование компанией NEVADA



4 октября 2002 Г.
