Обзор стереоакустики Konoos KNS-D400: классический дизайн и встроенный медиаплеер

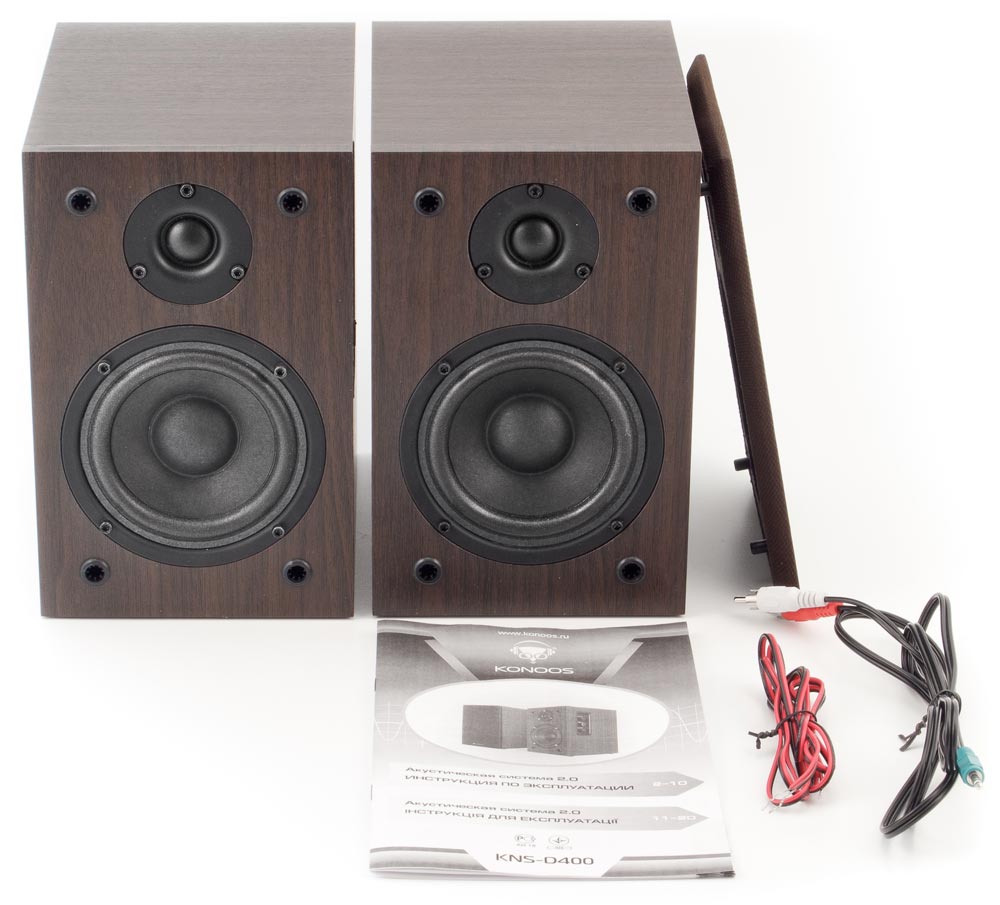

внешний вид и комплектация Konoos KNS-D400

Недавно мы провели сравнительное тестирование активной стереоакустики «Кристальный звук» с участием комплекта Konoos KNS-D400. Комплект отличался дополнительной функциональностью и сравнительно малыми размерами, при этом он оставался в той же ценовой категории, что и другие участники тестирования, и не уступал им по качеству.

Заявленные характеристики можно посмотреть на сайте производителя, а результаты субъективной оценки-прослушивания были приведены в сравнительном тестировании. Там же можно посмотреть и графики измерений стереоакустики Konoos.

Помимо колонок в комплект входят два кабеля. Один из них предназначен для подключения пассивной колонки, длина около 1,45 м, толщина 0,33 мм² / 22AWG. Второй — для источника сигнала mini-jack→2×RCA, длина около 1,4 м. В комплекте присутствует руководство пользователя на русском и украинском языках, последняя страница этого буклета является гарантийным талоном.

Возможности акустической системы дополнены встроенным медиаплеером и входом для подключения микрофона или электрогитары.

Колонки

Размер корпуса составляет (В×Ш×Г) 221×140×205 мм. Корпус сделан из МДФ с темно-коричневой облицовкой, стилизованной под дерево. Толщина стенок составляет около 9 мм, материал корпуса не очень плотный. В продаже есть колонки с черным цветом облицовки.

Акустическое оформление — фазоинвертор. Труба фазоинвертора сделана из толстого картона, ее длина составляет 92 мм, диаметр — 32 мм. Выход трубы находится сзади.

СЧ-НЧ-динамик имеет бумажный диффузор, диаметр которого составляет 9 см. Сопротивление динамика — 4 Ом. Твитер, имеющий тканевый купол диаметром 2,5 см, подключен через простейший НЧ-фильтр из неполярного конденсатора емкостью 4,7 мкФ.

У лицевой панели есть съемная декоративная накладка в виде рамки из МДФ, обтянутая неплотной тканью.

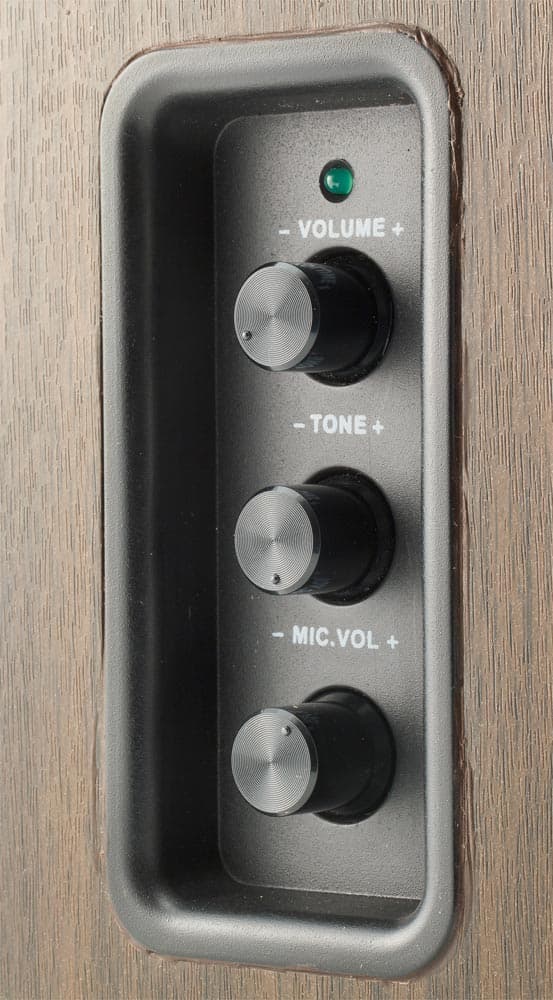

На правом боку активной колонки находятся: индикатор включения, ручки громкости, регуляторы тембра ВЧ и чувствительности микрофонного входа. Ручки регуляторов расположены в углублении и не выходят за габариты корпуса. Диаметр ручек позволяет удобно за них браться, их взаимное расположение выбрано так, что при вращении одной ручки пальцы не задевают за соседнюю.

Панель регулировок

На левой боковой стенке колонки расположена небольшая панель аудиоплеера.

Съемная задняя стенка колонки сделана из МДФ. Стыки корпуса уплотнены прокладками, внутрь активной колонки вложен небольшой кусок синтепона.

Значительную часть объема активной колонки занимают компоненты электронной части. На заднюю стенку колонки выходят: разъемы 2×RCA для источника сигнала, вход для микрофона/электрогитары, подпружиненные зажимы для кабеля пассивной колонки, mini-jack для наушников, механический выключатель и кабель питания. Изнутри они укреплены фиксирующим компаундом, который к тому же герметизирует щели для повышения эффективности работы фазоинвертора.

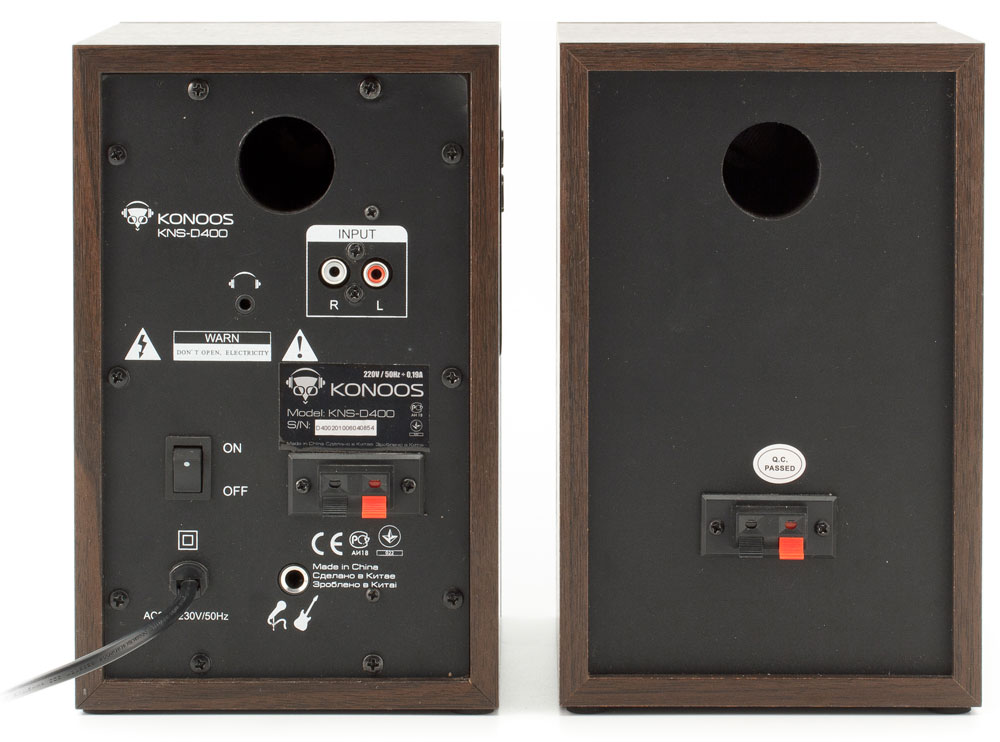

Вид сзади

У пассивной колонки нельзя снять заднюю стенку — вероятно, она приклеена.

При прослушивании синусоидального сигнала в нижней части рабочего диапазона, с повышением громкости в обеих колонках начинают наблюдаться призвуки.

АЧХ колонки представлена на графике:

График АЧХ Konoos KNS-D400

Медиаплеер

Панель плеера расположена на левом боку активной колонки. Она невелика по размерам, но на ней имеются два разъема для USB-носителей и SD-карт, индикатор и пять кнопок управления. Очевидно, кнопки расположены достаточно тесно, и очень сложно пользоваться ими вслепую. Разъемы USB и SD тоже расположены довольно близко, поэтому при подключении некоторых типов флэшек щель картовода будет заблокирована.

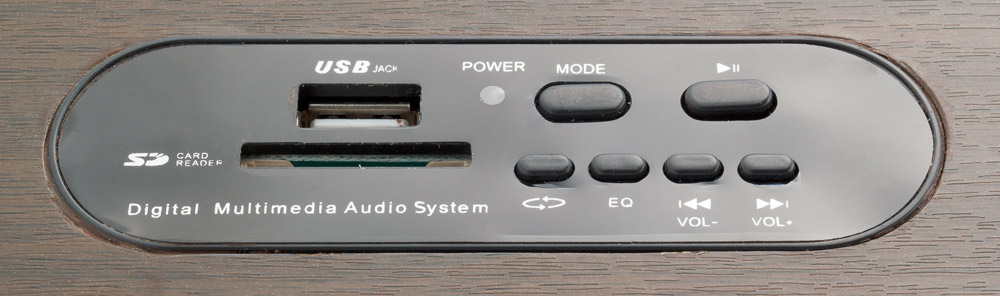

Панель медиаплеера

При подключении USB-флэшки или SD-карты плеер начинает воспроизводить имеющиеся в корневом каталоге MP3-файлы, и проигрывает их по кругу. Файлы из папок воспроизводятся лишь при отсутствии «подходящих» файлов в корневом каталоге. Если во время воспроизведения содержимого одного носителя вставить другой, то плеер переходит на проигрывание файлов с него. Файлы других форматов игнорируются, и хотя заявлена поддержка WMA, плеер отказался воспроизводить предложенные WMA-файлы, причем с разным битрейтом.

Во время воспроизведения на панели плеера мигает небольшой синий светодиод; он постоянно горит в режиме паузы, либо когда в плеере нет носителей. Какой-либо другой информации о режиме работы плеера и воспроизводимых файлах нет.

Имеется кнопка Mode. С ее помощью во время воспроизведения медиафайлов можно переключаться между вставленными носителями и переходить на сигнал с аудиовходов. Если колонки используются для воспроизведения звука с компьютера, то этой кнопкой придется пользоваться часто: источником, который будет выбран по умолчанию после включения устройства, является именно плеер. При этом даже не имеет значения, установлены сменные носители или нет. Эта информация приведена в листовке, прилагаемой к описанию.

Кнопка EQ позволяет выбрать один из нескольких эффектов обработки звука, наподобие эквалайзера. А еще одна кнопка задает режим повторного воспроизведения всех композиций с носителя или одной из них. Наконец, имеются кнопки для паузы/продолжения воспроизведения и перехода на следующую/предыдущую композицию. Если удерживать две последние кнопки, то они могут регулировать громкость воспроизведения для файлов со сменных носителей — при этом верхний предел определяется общим регулятором громкости.

Электроника

Электронная составляющая включает три блока, находящиеся в активной колонке: усилитель, плата регулировок и медиаплеер. Последние два блока приклеены к боковым стенкам с помощью фиксирующего компаунда и являются неразборными, поэтому рассказать о них подробнее мы не сможем.

К основанию колонки при помощи двух винтов с гайкой прикреплен трансформатор питания на Ш-образных пластинах. Работающий трансформатор трудно назвать шумным, но его слышно в тихом офисном помещении.

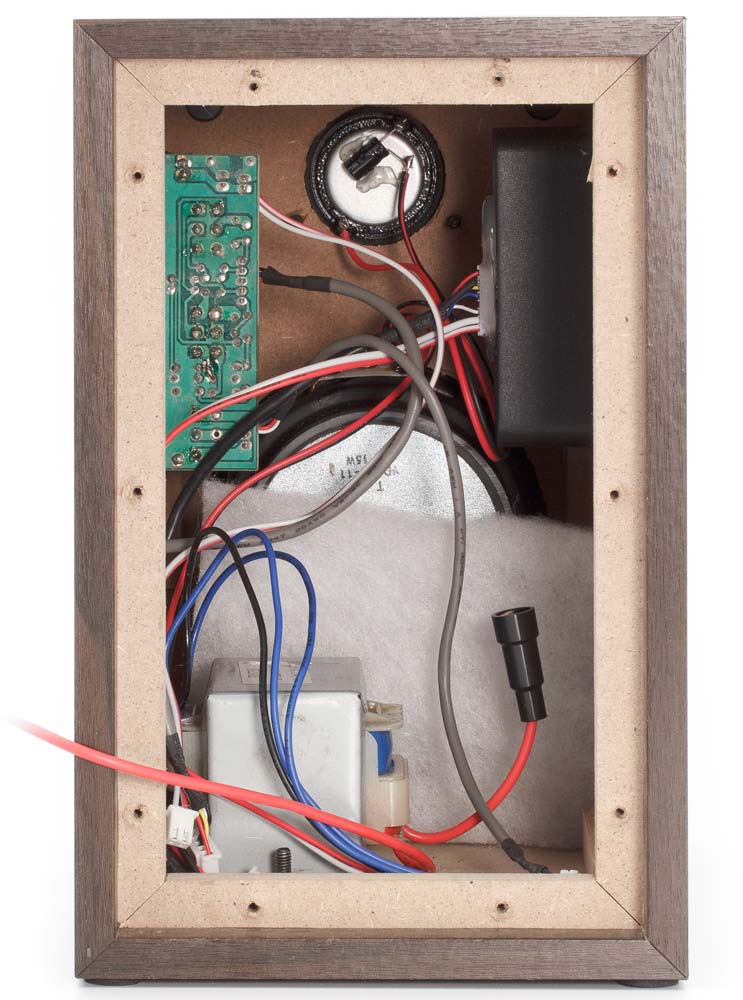

Активная колонка, динамики, трансформатор

В соответствии с обозначением на трансформаторе, его единственная вторичная обмотка с отводом от средней точки выдает напряжение 2×12,5 В при токе 1,6 А. Реальные параметры полностью этому соответствуют. В цепи первичной обмотки трансформатора установлен предохранитель.

При токе нагрузки 1,6 А трансформатор сильно нагревается: за 30 минут его температура превысила комнатную на 33–35 градусов. Рядом с трансформатором находится радиатор УНЧ — при воспроизведении синусоидального сигнала на грани клиппинга он может разогреваться до 70–72 °C (при температуре в помещении — около 22 °C). Приведенные цифры не удивительны, так как греющиеся компоненты располагаются фактически в замкнутом объеме. Но даже без выполненных измерений очевидно, что колонки подобного класса не годятся для долговременной работы с максимальной громкостью, особенно при воспроизведении сигналов с малым пик-фактором.

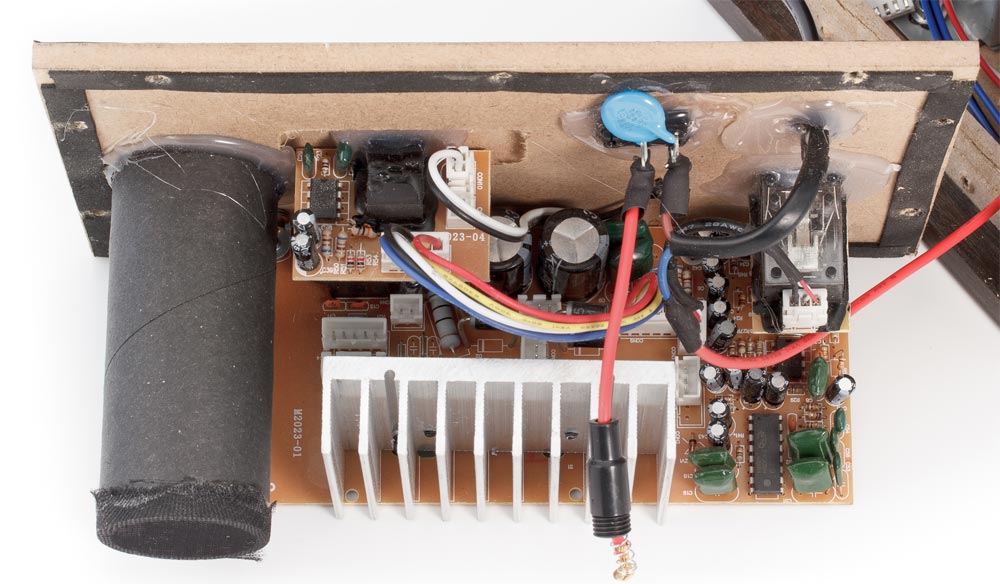

Основная часть электроники расположена на плате, закрепленной на задней стенке активной колонки. Там находятся: выпрямитель, дополнительные стабилизаторы для слаботочных цепей и усилители.

Усилитель

В фильтре питания применены два конденсатора по 3300 мкФ. Амплитуда пульсаций питающего напряжения при воспроизведении синусоидального сигнала с максимальной амплитудой на выходе составляет около 3–3,5 В, что составляет, примерно, 24–28% от величины питающего напряжения. Такие показатели нельзя назвать блестящими, но для устройства данной ценовой категории они вполне типичны.

Усилители мощности обоих каналов построены на распространенных микросхемах TDA2030A компании STMicroelectronics. При напряжении питания 25 В (±12,5 В) на нагрузку 4 Ом эти микросхемы выдают мощность около 12 Вт, при КНИ= 0,5%.

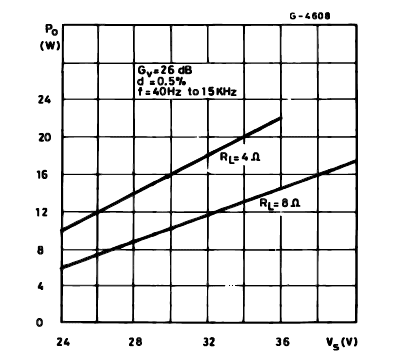

Микросхема TDA2030A — выходная мощность

И параметры трансформатора, и возможности микросхем вполне соответствуют заявленным характеристикам 2×8 Вт при КНИ≤0,01%. Правда, в сравнении с данными из технической документации, начинает вызывать некоторое сомнение величина КНИ при такой мощности, но расхождения не настолько велики, чтобы их нельзя было объяснить различиями в методике измерений.

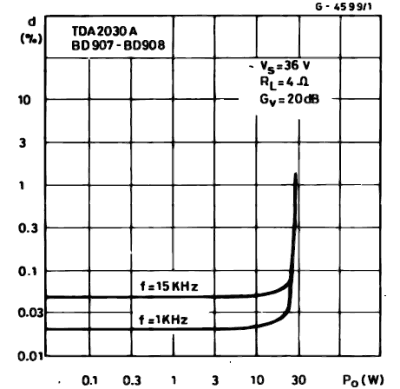

Микросхема TDA2030A — нелинейные искажения

Усилители для наушников и микрофона/электрогитары, а также каскады предварительного усиления выполнены на сдвоенных операционных усилителях 4558D.

Для создания эхо-эффекта с фиксированным временем задержки в цепь сигнала от микрофона/электрогитары добавлена микросхема PT2399. Надо отметить, что это цифровой процессор со встроенными АЦП и ЦАП, а потому он вносит значительные нелинейные искажения, величина которых зависит от выбранного времени задержки. Судя по номиналу резистора в задающей цепи, в нашем случае задержка составляет 0,15 с, а величина КНИ может достигать 0,4%.

Подробности схемотехники Konoos KNS-D400 можно узнать из принципиальных схем комплекта. Заинтересованный читатель не найдет там каких-либо откровений, но отрадным является сам факт предоставления изготовителем таких схем.

Выводы

Основные плюсы и минусы, а также описание особенностей звучания рассмотренной модели стереоакустики были приведены в сравнительном тестировании. Там же было отмечено, что по качеству воспроизведения звука комплекту Konoos KNS-D400, наряду с Jetbalance JB-343, можно отдать предпочтение среди других участников тестирования. А если учесть, что цена стереокомплекта Jetbalance в полтора раза выше, то выбор для покупателя, ограниченного в средствах, становится очевидным.

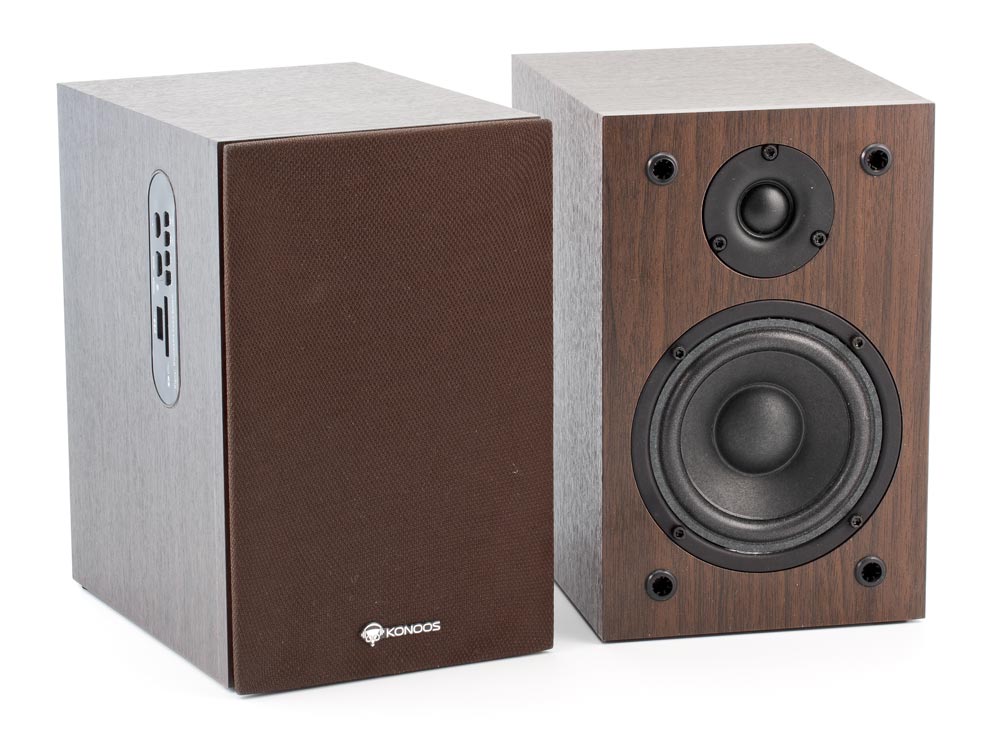

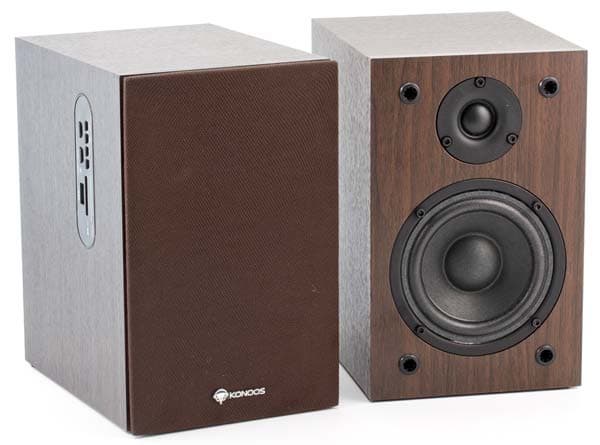

внешний вид Konoos KNS-D400

Вызывает сомнение целесообразность комплектации стереоколонок Konoos столь примитивным медиаплеером, которым неудобно пользоваться. Однако, если присмотреться к ценам других участников сравнительного тестирования, уступающих комплекту Konoos по качеству воспроизведения, то можно считать этот плеер почти бесплатным бонусом. Только тех пользователей, кому нужен не плеер, а звук с компьютера, будет раздражать необходимость переключения на аудиовход после каждого включения колонок.



Дополнение

По полученной нами от изготовителя информации, упомянутая чуть выше необходимость переключения с плеера на аудиовход есть только в колонках выпуска до марта 2011 года; в более поздних серийных образцах аудиовход включается по умолчанию.



Средняя текущая цена (количество предложений)этой модели в московской рознице (рублевый эквивалент — во всплывающей подсказке): $48(1)

7 июля 2011 Г.
