Активный сабвуфер JetBalance JB-180



Сегодня мы продолжим знакомиться с новинками JetBalance. На очереди активный сабвуфер JetBalance JB-180.

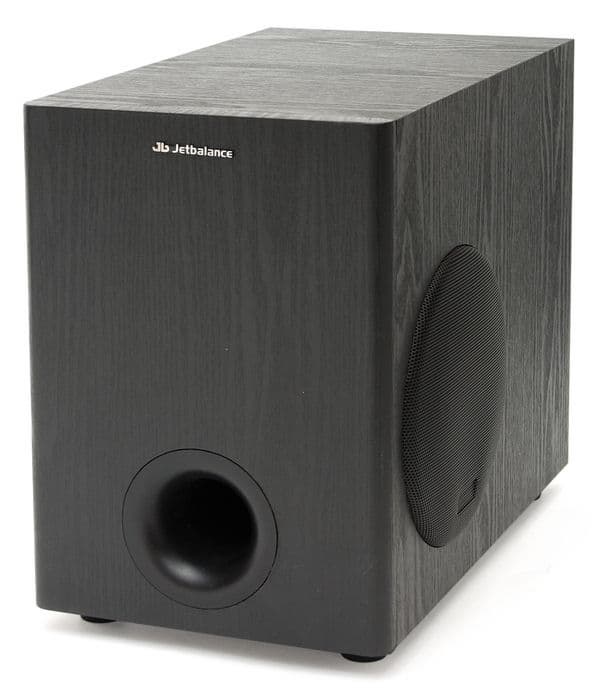

Сабвуфер JB-180 является топовой моделью в линейке сабов производителя. Имеет самые крупные габариты корпуса, которые составляют 21х31х35 сантиметров. Также как и две младшие модели JB-180 оснащен двумя динамическими головками. Применяемые динамические головки совершенно одинаковые. Диффузоры динамиков выведены на боковые панели и от механических повреждений защищены металлическими решетками. Диаметр бумажного диффузора составляет 12 сантиметров. Гибкий подвес изготовлен из резины.

Производитель динамиков компания TB-Speaker нам с вами хорошо известна. Высокочастотный динамик от этого производителя используется в топовых стереоколонках JetBalance JB-381. Именно благодаря замечательному звучанию твиттеров колонки JB-381 признаны одними из лучших в своем классе.

В сабвуфере JB-180 используются динамики W5-1138SA.

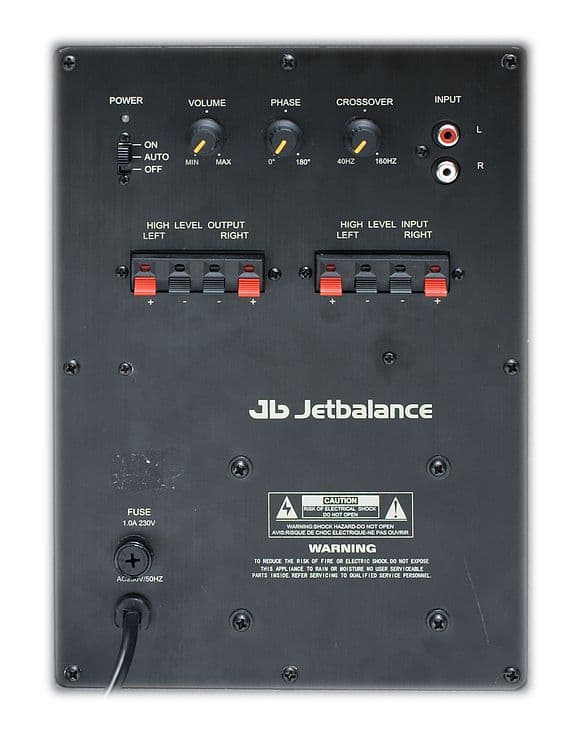

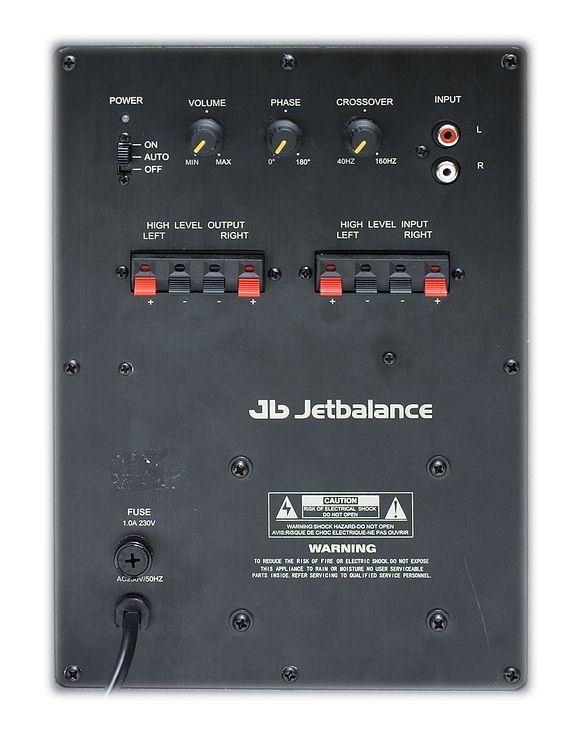

Расположенная на задней стороне сабвуфера панель коммутации включает в себя: регуляторы громкости, фазы и частоту среза фильтра низких частот; выключатель питания с индикатором; линейный вход и сквозной линейный вход, а также выход для усиленного сигнала с активных стереоколонок.

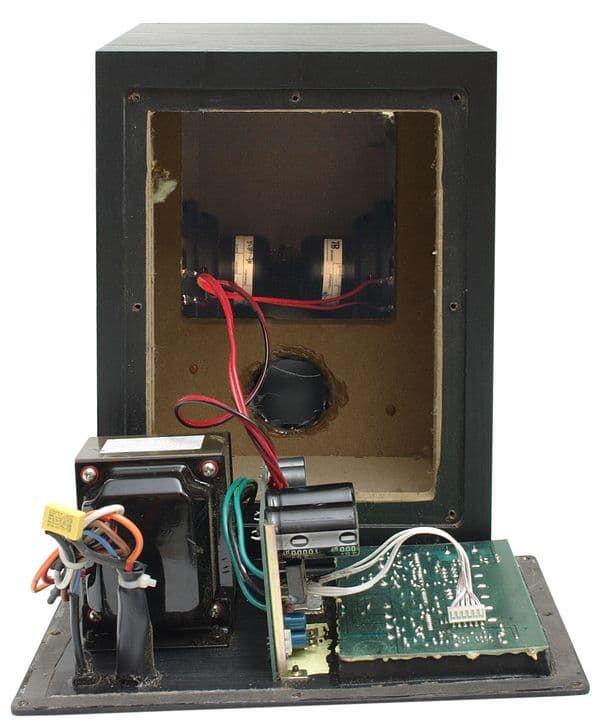

Внутри корпуса предусмотрена панель, разделяющая пространство на две практически равные не изолированные камеры. Панель также служит распоркой, предотвращающей паразитные вибрации стенок корпуса и трубы фазоинвертора на больших уровнях громкости. В той части, где расположены динамики, пространство звукопоглощающим материалом не заполнено. С другой стороны располагается Ш-образный трансформатор и плата с элементами.

В качестве усилительной микросхемы производитель использует стереомикросхему TDA 8920B от Philips Semiconductors. Микросхема TDA 8920B работает в классе D. Напомним, что основным преимуществом усилителей класса D является высокий КПД, достигающий 90%, при невысоком напряжении питания. Однако на практике мы знаем, что область применения усилителей класса D ограничивается автомобильной акустикой и портативными устройствами.

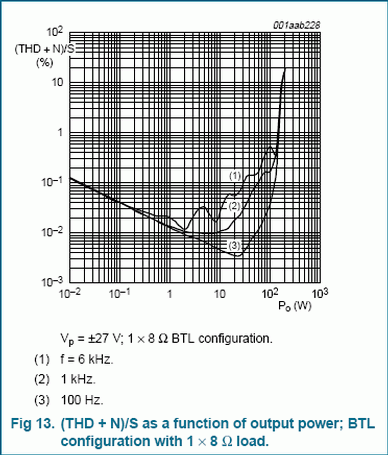

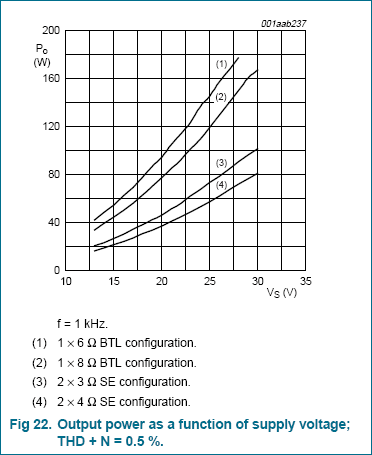

Давайте посмотрим на графики зависимости мощности от напряжения и искажений от мощности, взятые из спецификации на микросхему для напряжения питания ±27В.

Из приведенных графиков следует, что при напряжении питания ±27 В микросхема TDA 8920B развивает мощность до 120 Вт при уровне искажений 0,5%.

Объективное тестирование

Перейдем к измерениям в RMAA 5.4, проводившимся с помощью профессиональной звуковой карты ESI Juli@ и измерительного микрофона Behringer ECM 8000.

Посмотрим на график АЧХ тестируемых колонок, полученный воспроизведением тестируемой системой логарифмически нарастающего синуса (swept sine).

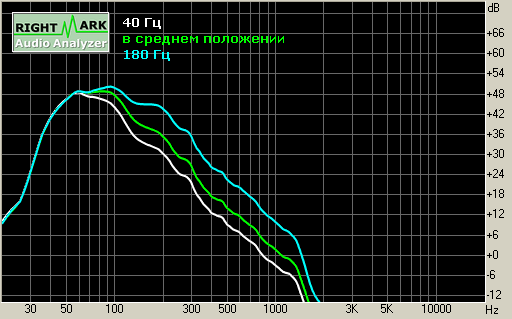

График АЧХ сабвуфера JetBalance JB-180, измеренный на оси динамика

На измеренном графике АЧХ мы видим, что рабочий диапазон НЧ-динамика составляет 40 — 200 Гц, при положении регулятора частоты среза фильтра низких частот на 180 Гц. При других положениях регулятора, диапазон уменьшается, и верхняя граница составляет 100 Гц.

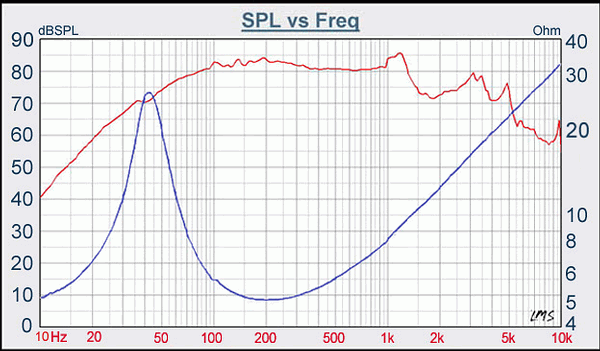

Графика АЧХ и импеданса динамической головки TB-Speaker W5-1138SA

У нас возник вопрос — почему производитель использовал именно такие динамики? Ведь судя по АЧХ, измеренной компанией производителем TB-Speaker, диапазон работы головки лежит в СЧ области, поэтому логичнее было бы применить другой длинноходовый НЧ-динамик. Инженеры компании объяснили нам свой выбор так: применённый динамик имеет неискаженный ход ±12,5 мм, что как раз характеризует его как динамик для сабвуфера, то что он играет и более высокие частоты объясняется тем, что диффузор динамика сравнительно мал и легок.

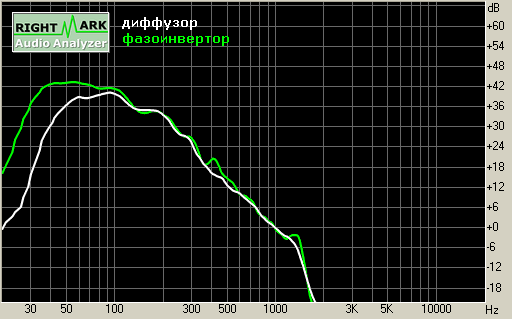

График АЧХ сабвуфера JetBalance JB-180, измеренный перед отверстием фазоинвертора

Фазоинвертор обогащает звучание низкими частотами, начиная уже с 40 Гц!

Стоит обратить внимание на то, что в JB-180 используется динамик с диаметром диффузора всего 12 сантиметров. Однако за счет верных расчетов производителю удалось достигнуть таких замечательных результатов.

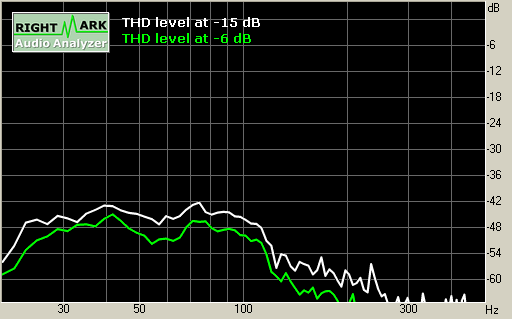

Спектрограммы гармонических искажений (2+3 гармоники) сабвуфера JetBalance JB-180, измеренные на оси динамика

На измеренных спектрограммах искажений можно видеть достаточно низкий уровень искажений, в худшем случае не превышающий -40 дБ (1%). Для своего класса акустики такие показатели можно считать хорошим результатом.

Звучание

При субъективном тестировании сабвуфер подключался к профессиональной звуковой карте ESI Juli@. В качестве тестовых композиций использовались высококачественные треки в формате 24/96 и специальная подборка лучших записей на CD-DA. Прослушивание проводилось в течение достаточного количества времени, чтобы получить исчерпывающее представление о качестве звучания.

В целом звучание JetBalance JB-180 неплохое. К числу прочих преимуществ сабвуфера JetBalance JB-180 стоит отнести наличие регуляторов фазы и частоты среза фильтра низких частот. Это дает возможность настроить звучание сабвуфера нужным образом для согласования со стереоколонками.

Благодаря тому, что динамики выведены на боковые панели, сабвуфер воспроизводит частоты вплоть до 200 Гц. С одной стороны, широкий диапазон в помощь стереоколонкам с неполноценными среднечастотными головками. C другой — присутствие средних в звучании саба может значительно увеличить направленность звучания. Однако благодаря тому, что динамические головки выведены на боковые панели, направленность небольшая и эффекта третьей колонки не возникает.

Фазоинвертор работает хорошо. На фоне общего звучания самый нижний диапазон прослушивается полноценно.

Наравне с преимуществами, стоит упомянуть и о недостатках. На некоторых тестовых композициях с глубокими и насыщенными низкими частотами в звучании прослушивается низкочастотный хрип. Это связано с ограничениями, накладываемыми габаритами сабвуфера на внутренний конструктив, для получения действительно низких частот.

На момент написания статьи мы не располагаем информацией о стоимости сабвуфера JB-180.



Сабвуфер JetBalance JB-180 предоставлен на тестирование эксклюзивным дистрибьютором JetBalance в России компанией Merlion
