Сетевые медиаплееры Dune HD TV-101/TV-101W:

модернизация своими руками


«После сборки доработать напильником».
Анекдот

Рассмотренный в нашем обзоре медиаплеер Dune HD TV-101W и его лишённая Wi-Fi-адаптера модификация Dune HD TV-101 фактически стали первыми среди проигрывателей Dune HD GmbH относительно бюджетными моделями, до этого продукция компании позиционировалась в ценовые диапазоны выше среднего. Отличная программная поддержка, выделяющая плееры этого производителя, сохранилась почти в полном объёме, с поправкой на такие нюансы, как отсутствие полноценного Blu-Ray-меню, что сделало их хорошим выбором для экономных пользователей, не заинтересованных в возможностях старших моделей.

Однако ценовое позицирование привело к нескольким не самым удобным конструктивным и программным решениям, об исправлении которых в домашних условиях и пойдёт речь далее по тексту.

ВНИМАНИЕ!
  • Описанные ниже изменения в конструкции проигрывателя выполняются исключительно на свой страх и риск.
  • Для их осуществления необходимо наличие соответствующих профессиональных навыков и оборудования.
  • Следы вмешательства в конструкцию утройства могут повлечь за собой отказ в гарантии со стороны производителя.

Поддержка FOURCC DX50

Вопросы ценообразования в современной индустрии зачастую связаны с объектами авторского права. Экономия на соответствующей лицензии привела к тому, что аппаратно поддерживающий видеофайлы с FOURCC DX50 проигрыватель эти файлы воспроизводить отказывается. Да, сейчас такой контент не является массовым, но тем не менее встречается.

Первым способом решения этой проблемы является изменение FOURCC файла при помощи AVI FourCC Changer или другой программы. Достоинством его является отсутствие каких-либо манипуляций с проигрывателем, недостатком — трудоёмкость процесса при наличии большого количества файлов.

Второй способ заключается в установке неофициального обновления, позволяющего проигрывателю работать с соответствующим контентом без дополнительной обработки. Установка осуществляется запуском файла через встроенный файловый браузер, после обновления прошивки процедуру следует повторять. Достоинства этого метода очевидны, недостатком является несанкционированное производителем вмешательство в работу (примечание — за правовые последствия автор и администрация сайта ответственности не несут) устройства.

Системный накопитель и его назначение

Так называемый системный накопитель (пункт «Системный накопитель» в разделе «Прочее» настроек) в Dune HD TV-101/HD TV-101W используется для работы с Internet Radio и IPTV c отображением последних в главном меню, для установки плагинов и Linux Term Utils, а в некоторых случаях помогает справиться с нестабильностью воспроизведения контента с высоким битрейтом по сети. Для этих моделей существует возможность инициализации системного накопителя во внутренней памяти проигрывателя, но в силу её ограниченного объёма использование внешнего флэш-накопителя (производитель рекомендует объём от 2 ГБ и выше) представляется более удобным.

Здесь мы сталкиваемся с основным недостатком конструкции — наличием одного USB-разъёма, да и то на передней панели. Поддержка USB-концентраторов позволяет подключить несколько устройств, в том числе накопителей, но расположение разъёма ставит жирный крест на эстетическом аспекте использования проигрывателя.

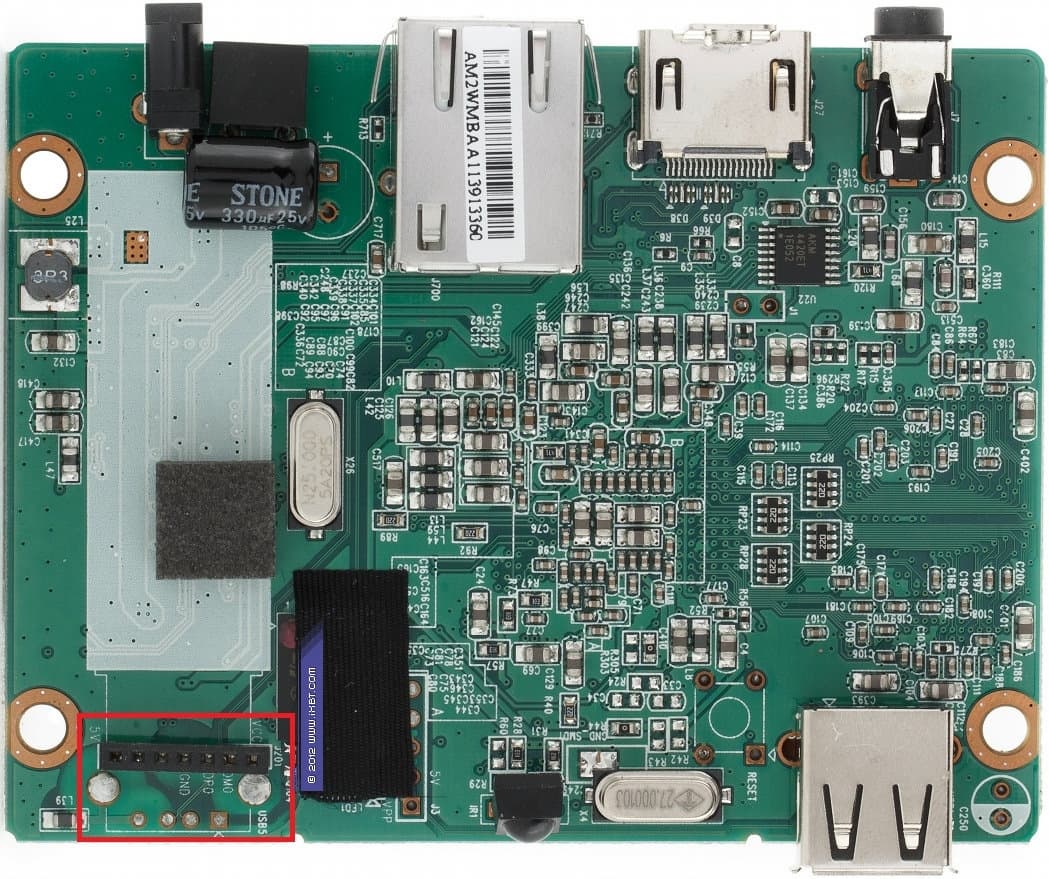

Отчаиваться не стоит, благодаря модификации с Wi-Fi-модулем плееры имеют внутренний USB-разъём с заботливо промаркированными контактами (выделен на фото ниже).

Внутренний USB-разъём

Этим обстоятельством в совокупности к достаточно простому доступу к плате проигрывателя (необходимо отвернуть 4 винта типоразмера Torx T8 в нижней части корпуса) мы и воспользуемся, проиллюстрировав доработку на примере нескольких различных вариантов.

Внутренний системный накопитель для Dune HD TV-101

Первый вариант подходит для воспроизведения контента по сети с редким подключением накопителей к переднему разъёму.

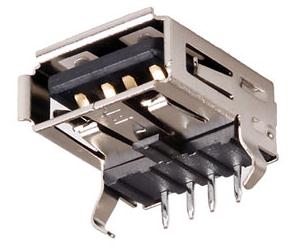

Для него понадобится розетка SBA-1J.

SBA-1J

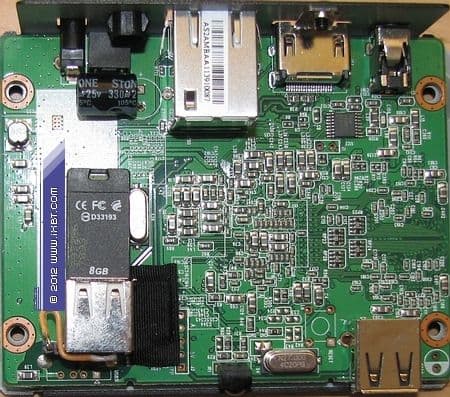

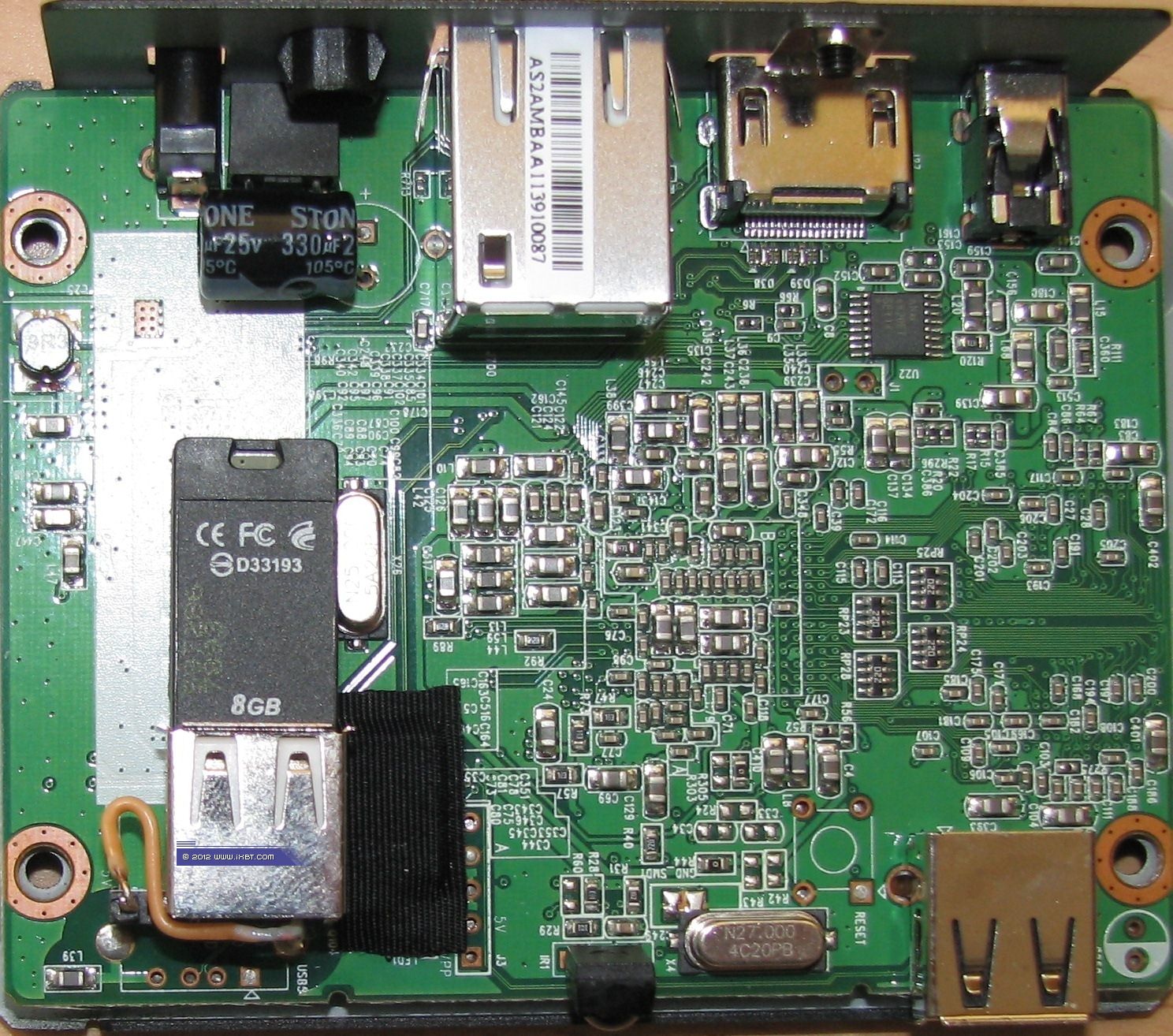

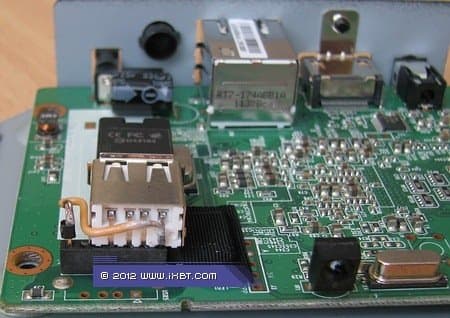

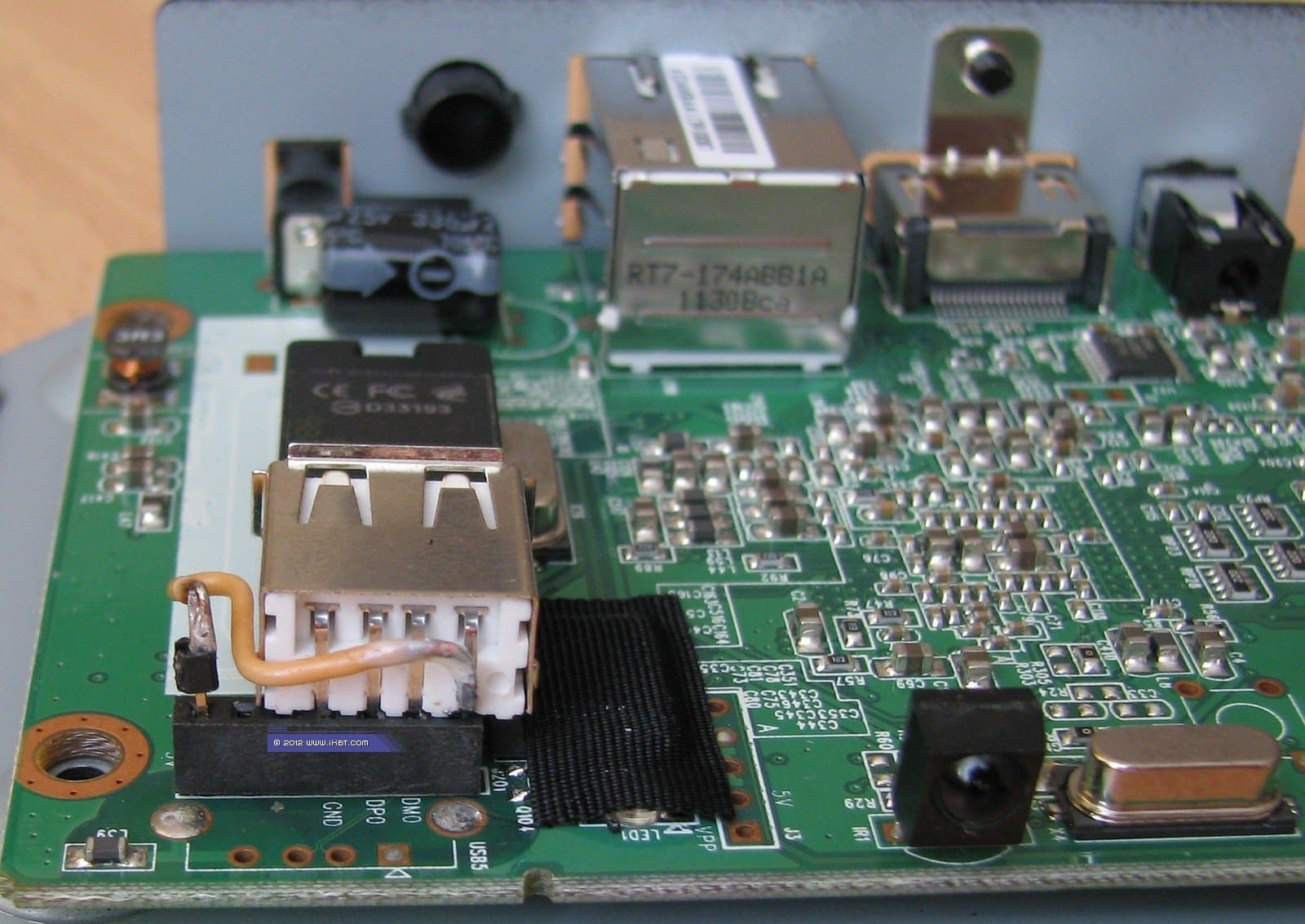

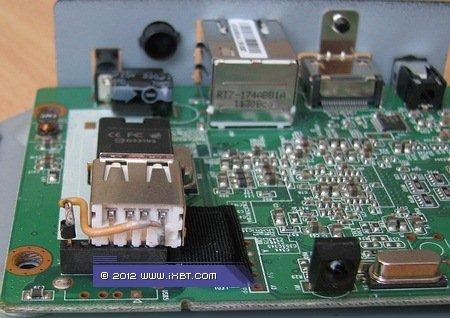

В некоторых случаях флэш-накопители (на фото Transcend JetFlash T3, выбранный из-за минимальной толщины корпуса) способны работать без подключения к ним дополнительного контакта 5V, тогда вся работа сводится к установке розетки в соответствующие разъёмы и подключению накопителя, но мы рекомендуем полноценное подключение.

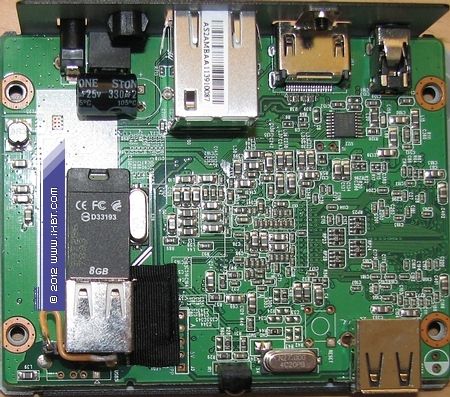

Внутренний системный накопитель для Dune HD TV-101

Внутренний системный накопитель для Dune HD TV-101

Преимущества

  • простота монтажа;
  • отсутствие выступающих элементов;
  • возможность вернуть проигрыватель в исходное состояние.

Недостатки

  • подключение накопителей только к разъёму на передней панели проигрывателя.

Внутренний системный накопитель для Dune HD TV-101W

Установленный Wi-Fi-адаптер в этой модели делает невозможным описанную в предыдущем пункте операцию. Тем не менее, и в этом случае задача имеет решение, хоть и заметно более трудоёмкое.

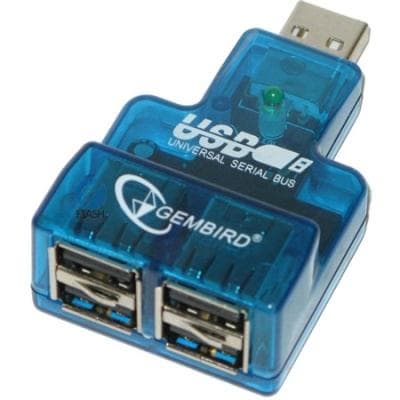

На помощь приходит USB-концентратор, в нашем случае Gembird UHB-CN224, точнее его внутренности.

Gembird UHB-CN224

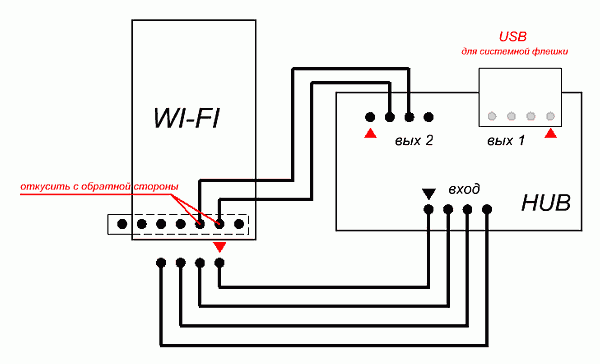

Схема подключения.

Схема подключения внутреннего концентратора

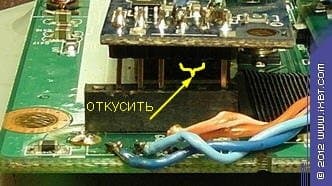

Два контакта Wi-Fi-адаптера, которые необходимо удалить либо изолировать, показаны на следующих фото.

Внутренний системный накопитель для Dune HD TV-101

Внутренний системный накопитель для Dune HD TV-101

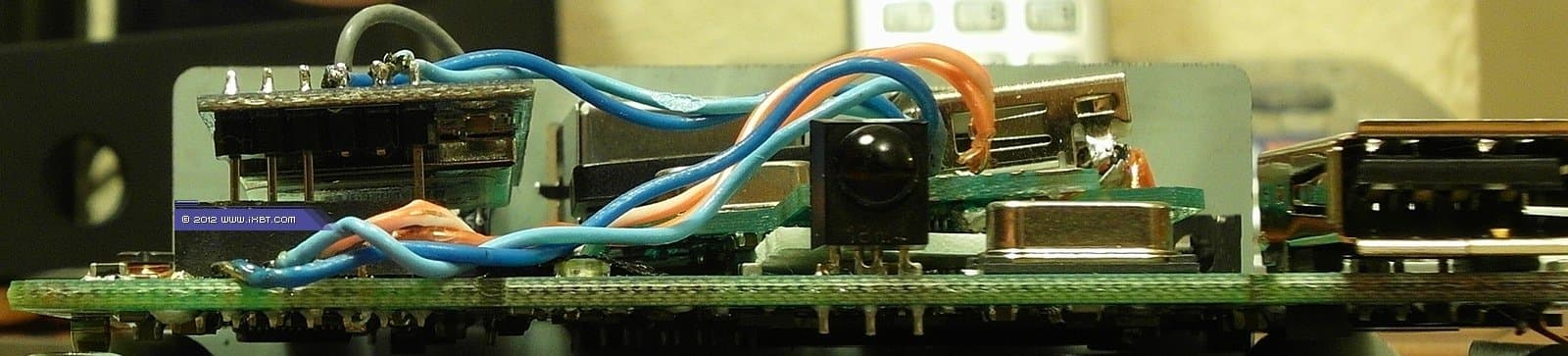

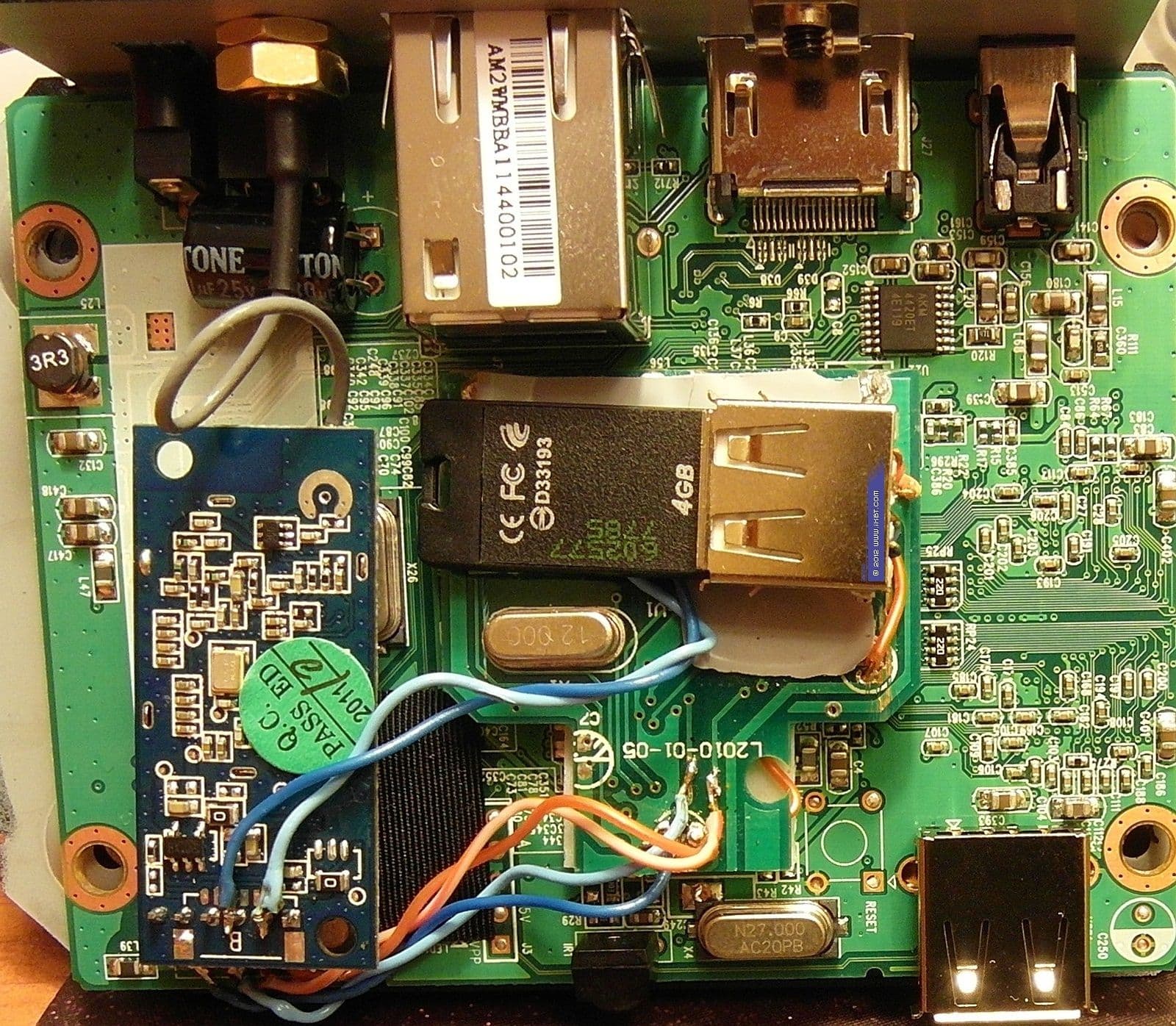

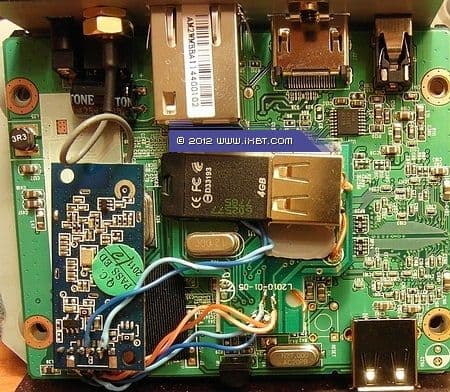

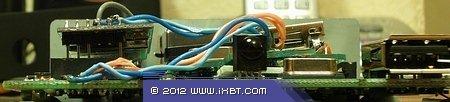

Результат не может похвастать технологической лаконичностью, но на его работоспособности это не сказывается.

Внутренний системный накопитель для Dune HD TV-101

Преимущества

  • одновременная работа Wi-Fi-адаптера и системного накопителя;
  • отсутствие выступающих элементов.

Недостатки

  • относительная сложность монтажа;
  • невозможность вернуть проигрыватель в исходное состояние, лишение гарантии;
  • подключение накопителей только к разъёму на передней панели проигрывателя.

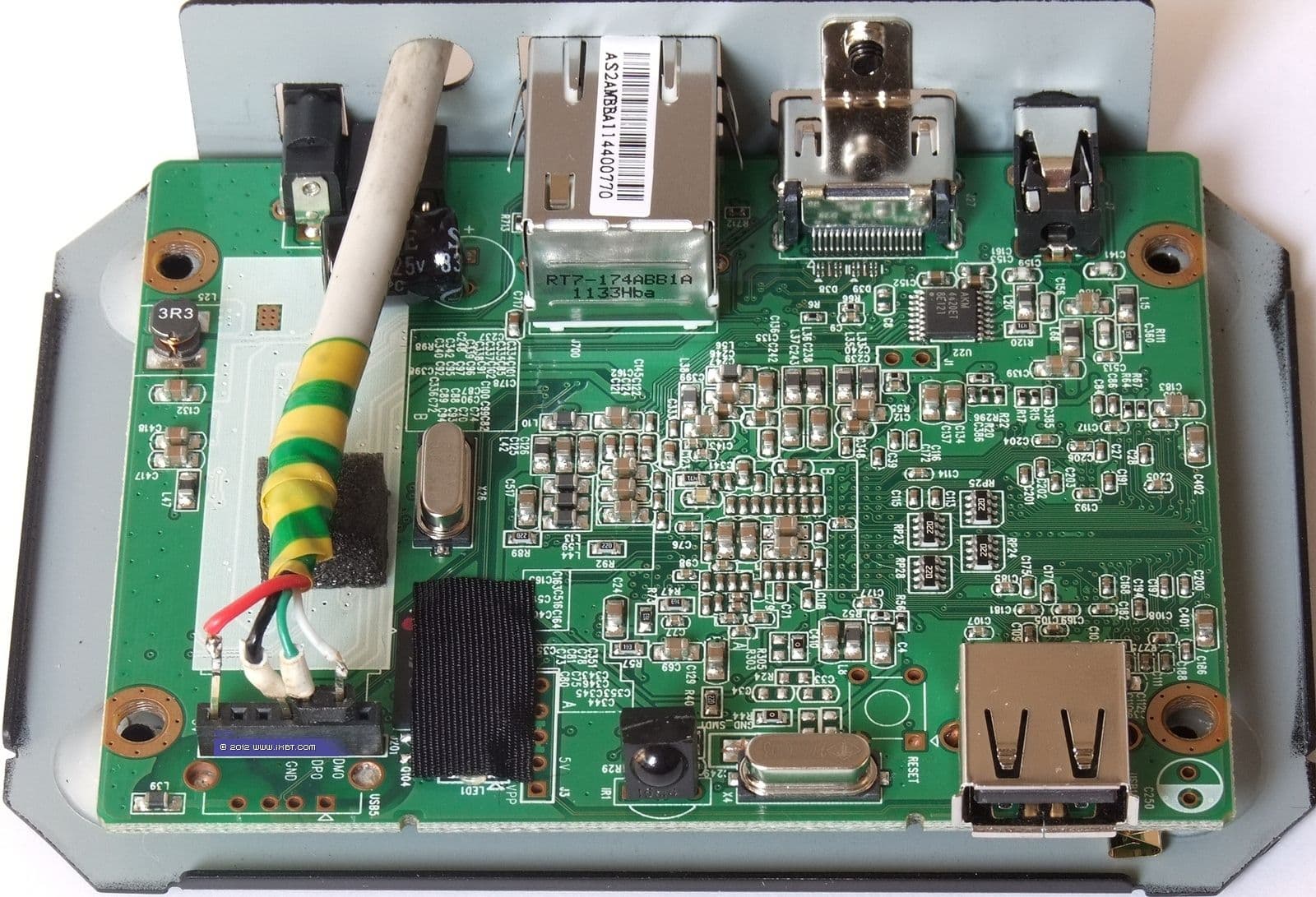

Вывод USB-разъёма на заднюю панель Dune HD TV-101

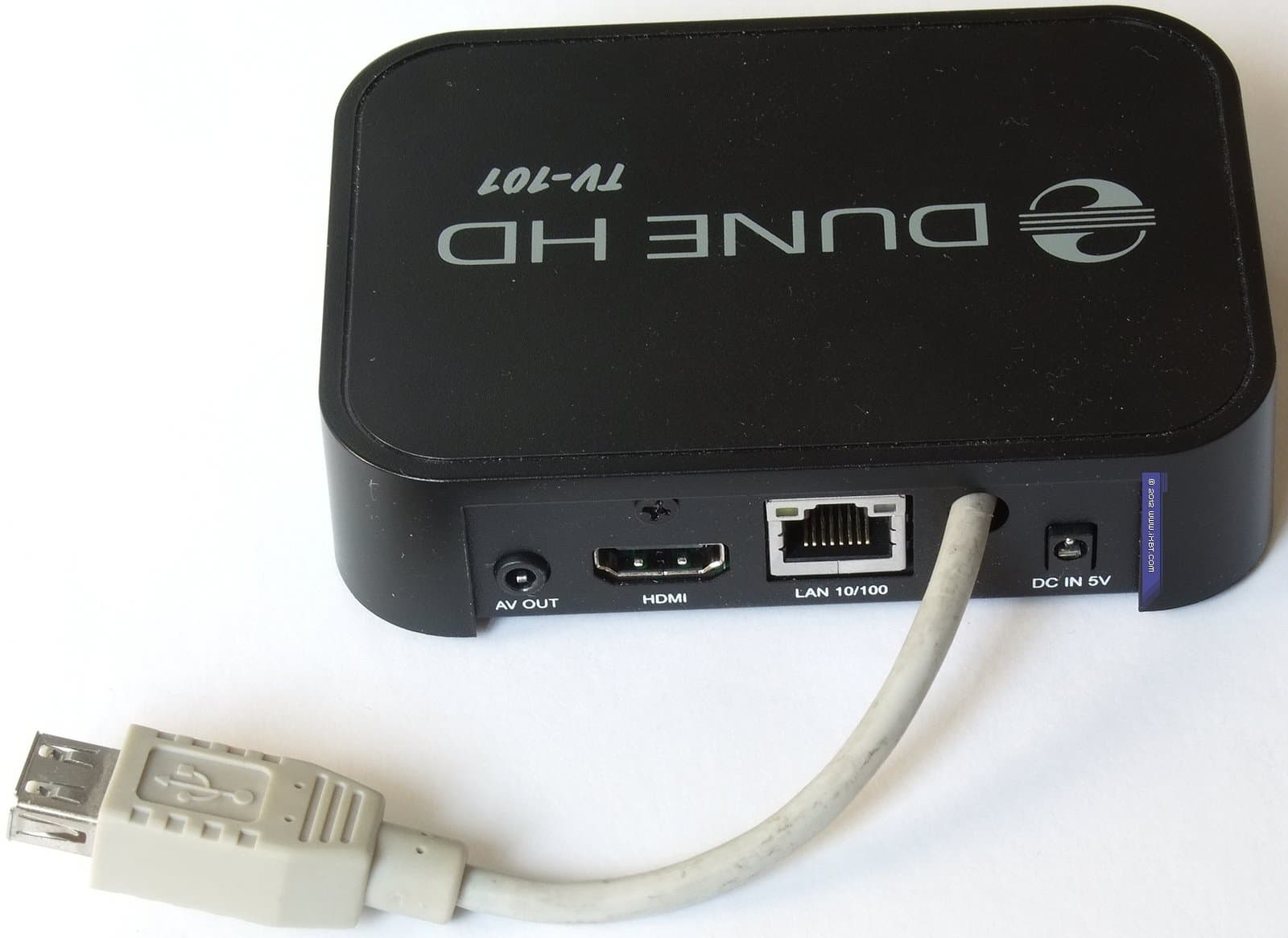

Рассмотрим сценарий использования проигрывателя с постоянно подключенными накопителями. Очевидно, передний USB-разъём в такой ситуации малопригоден. Но мы, что называется, не привыкли отступать, выручит нас отверстие для антенны Wi-Fi-адаптера на задней панели, заглушка которого извлекается без труда, позволяя вывести через него кабель практически любого доступного для USB 2.0 диаметра.

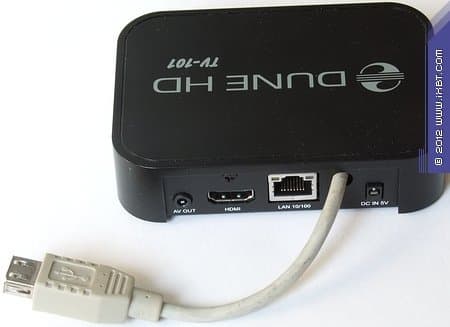

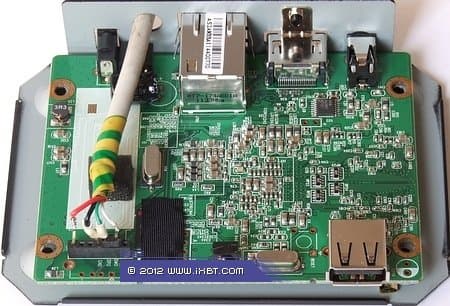

Dune HD TV-101 с дополнительным USB разъёмом

Эстеты могут подобрать кабель чёрного цвета, в требования автора это не входило.

Монтаж мало отличается по сложности от первого варианта, разве что паять требуется не один контакт, а четыре.

Dune HD TV-101 с дополнительным USB разъёмом

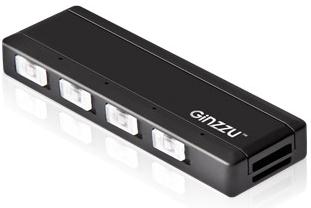

Благодаря поддержке концентраторов, одним накопителем можно не ограничиваться, в частности, у автора при помощи GINZZU GR-444UB (на фото ниже) без дополнительного питания подключены два жёстких диска, A-Data Nobility NH92 640 ГБ и Seagate Momentus 7200.4 500 ГБ во внешнем контейнере (примечание — эта информация предоставлена исключительно в ознакомительных целях, подобные конфигурации выходят за рамки штатного использования, поэтому их работоспособность не гарантируется).

GINZZU GR-444UB

При использовании одного HDD либо нескольких HDD с внешним питанием к тому же концентратору без труда подключается выделенный под системный накопитель флэш-диск и/или внешний Wi-Fi-адаптер, однако в описанной в предыдущем абзаце ситуации это создаёт проблемы со стабильностью определения обоих HDD при включении проигрывателя.

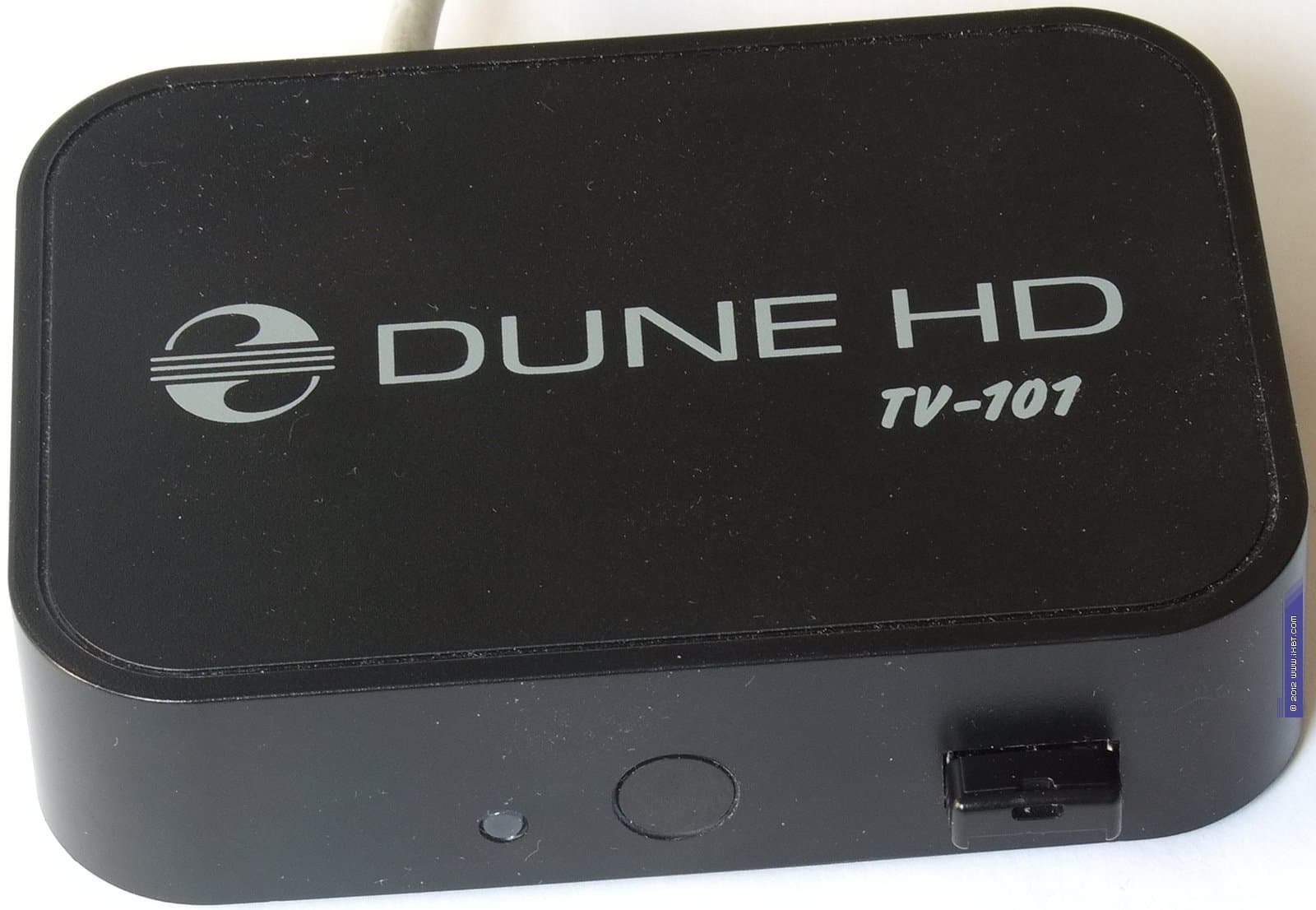

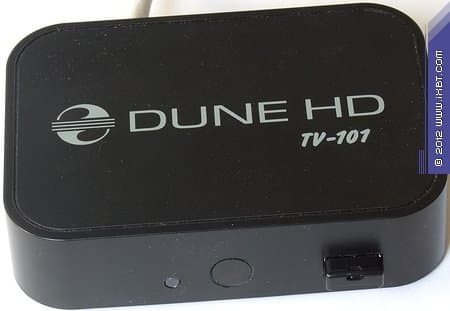

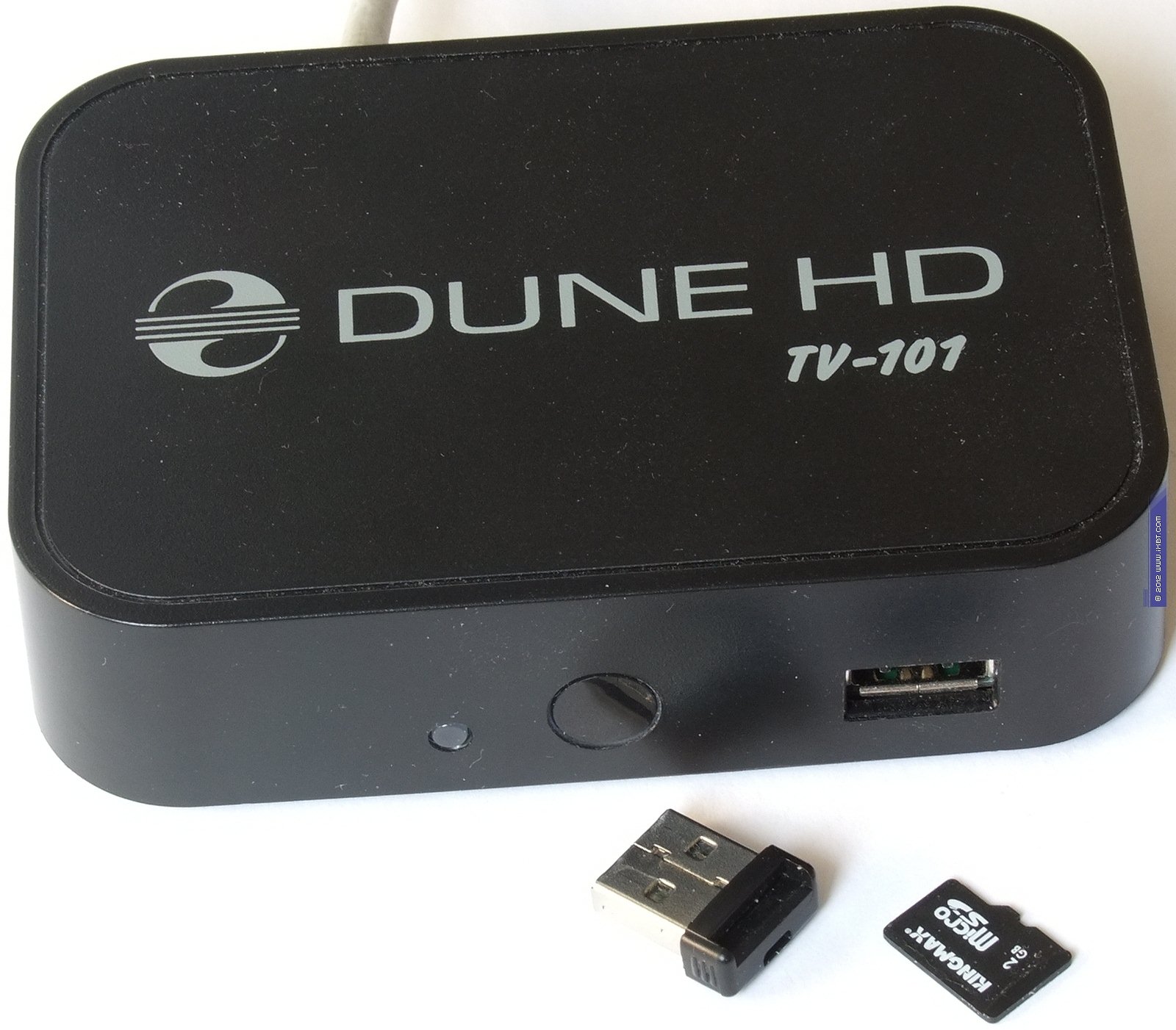

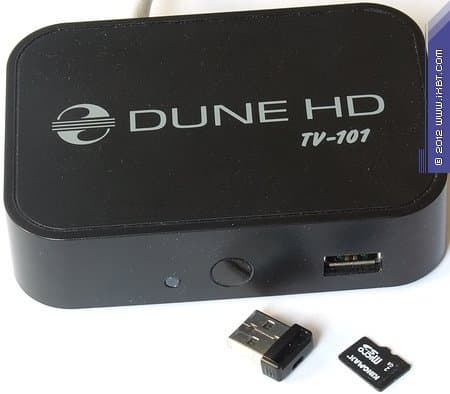

Но и эта задача была решена при помощи миниатюрного считывателя карт microSD (можно использовать флэш-накопитель таких размеров, автору таковой, к сожалению, в продаже найти не удалось), в нашем случае это Silicon Sky SCRSTFU2, никоим образом не оскорбляющий своим видом переднюю панель.

Внешний системный накопитель для передней панели Dune HD TV-101/HD TV-101W

Внешний системный накопитель для передней панели Dune HD TV-101/HD TV-101W

Преимущества

  • простота монтажа;
  • возможность вернуть проигрыватель в исходное состояние;
  • подключение накопителей к разъёму на задней части проигрывателя;
  • одновременная работа нескольких накопителей и/или внешнего Wi-Fi-адаптера (с использованием USB-концентратора).

Недостатки

  • наличие выступающих элементов на задней панели.

Выводы

Автор, безусловно, отдаёт себе отчёт в том, что статья может вызвать недоумение у тех читателей, которые предпочитают пользоваться купленными устройствами, что называется, «из коробки». Что ж, этот материал не для них, он для тех, кто готов потратить немного свободного времени на то, чтобы сделать конкретную модель проигрывателя более удобной для себя, исправив сознательно или случайно допущенные производителем недоработки.

Перечисленные выше преимущества и недостатки каждого способа доработки приведены для систематизации и не являются явным выделением какого-либо метода, тем более что описанными способами возможности к модернизации не ограничены, в частности, возможна комбинация второго и третьего вариантов с внутренним хабом и подключенным к нему USB-удлинителем. Да, потребуется дополнительное отверстие на задней панели, но это тоже не является непреодолимым препятствием.

Автор выражает искреннюю благодарность
Игорю Прокудину ака ProIV
и Александру Якушеву aka sannik
за помощь в подготовке этой статьи.
Без них она бы не состоялась
