ЖК-монитор ViewSonic VX2363Smhl


«Здравствуй, белый пароход монитор, это я!»

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной (WLED) подсветкой
Диагональ23 дюйма / 58,4 см
Отношение сторон16:9 (509,184×286,416 мм)
Разрешение1920×1080 пикселей
Шаг пикселей0,2652 мм
Яркость250 кд/м²
Контрастность1000:1, динамическая 50 000 000 : 1
Углы обзора178° (гор.) и 178° (верт.)
Время отклика2 мс (от серого к серому — GTG)
Количество отображаемых цветов16,7 млн. (24 бита)
Интерфейсы
  • Видеовход VGA
  • Аудио/видеовход HDMI с поддержкой MHL
  • Аудио/видеовход HDMI
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналы VGA — до 1920×1080/60 Гц (Отчет MonInfo)
HDMI — до 1920×1080/60 Гц (Отчет MonInfo)
Акустическая системаВстроенные громкоговорители, 2×1,5 Вт
Особенности
  • Безрамочный дизайн
  • Технология SuperClear
  • Подставка: наклон 5° вперед и 20° назад
  • Разъем для кенсингтонского замка
  • 100×100 мм площадка VESA для настенного монтажа
Размеры (Ш×В×Г) 532×406×164 мм с подставкой
Масса3,2 кг с подставкой
Потребляемая мощность21 Вт (типично), выключен — не более 0,5 Вт
Напряжение питания 100—240 В, 50/60 Гц (от внешнего БП)
Комплект поставки (необходимо уточнять перед покупкой)
  • Монитор
  • Комплект подставки (основание, стойка)
  • Внешний БП (100—240 В, 50/60 Гц на 19 В/2,1 А)
  • Кабель питания (на евровилку)
  • Кабель питания (на вилку британского образца)
  • Кабель HDMI
  • Видеокабель VGA
  • Аудиокабель 3,5 мм миниджек
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.viewsoniceurope.com/ru
Средняя цена по данным Яндекс.МаркетT-10967045
Предложения по данным Яндекс.МаркетL-10967045-10

Внешний вид

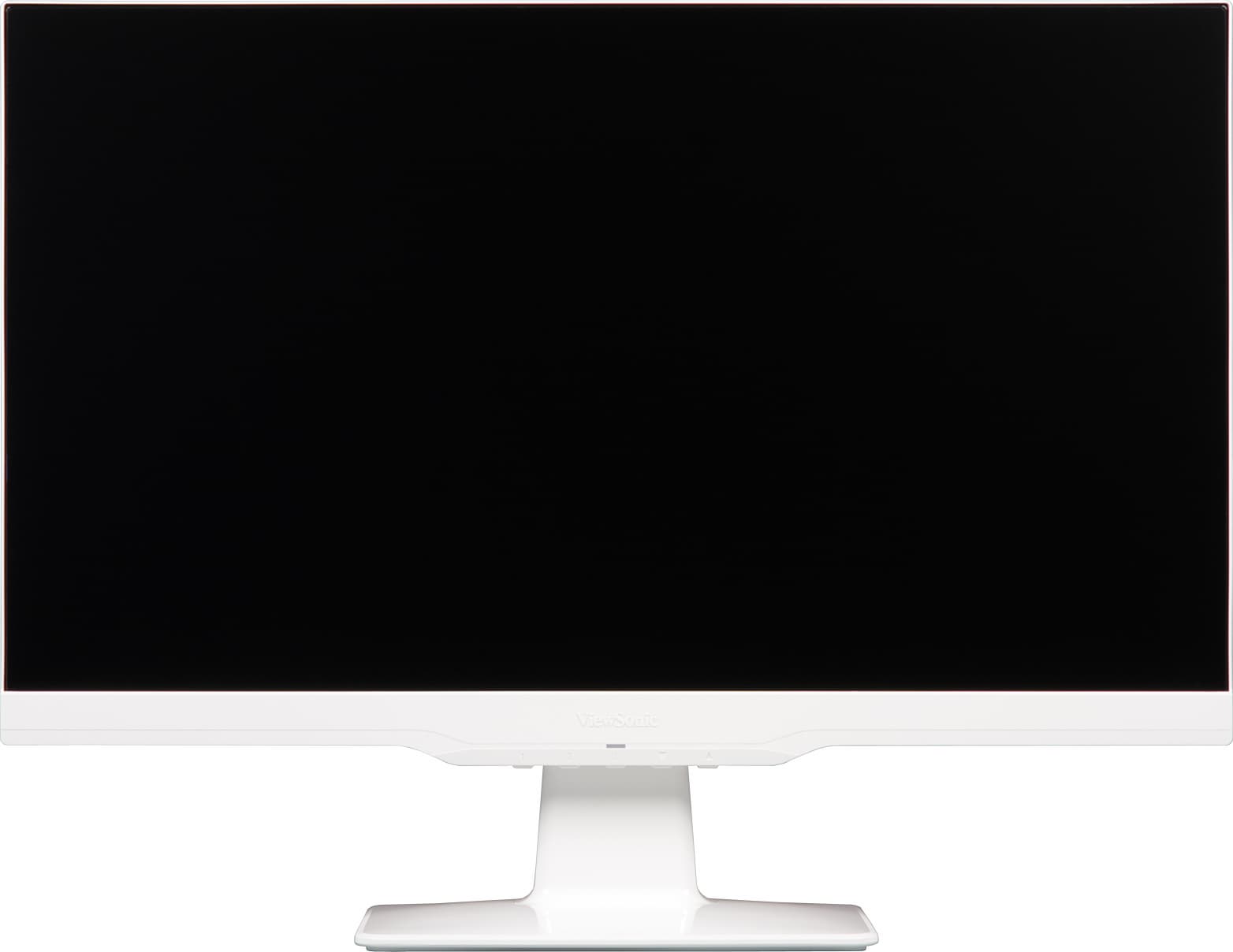

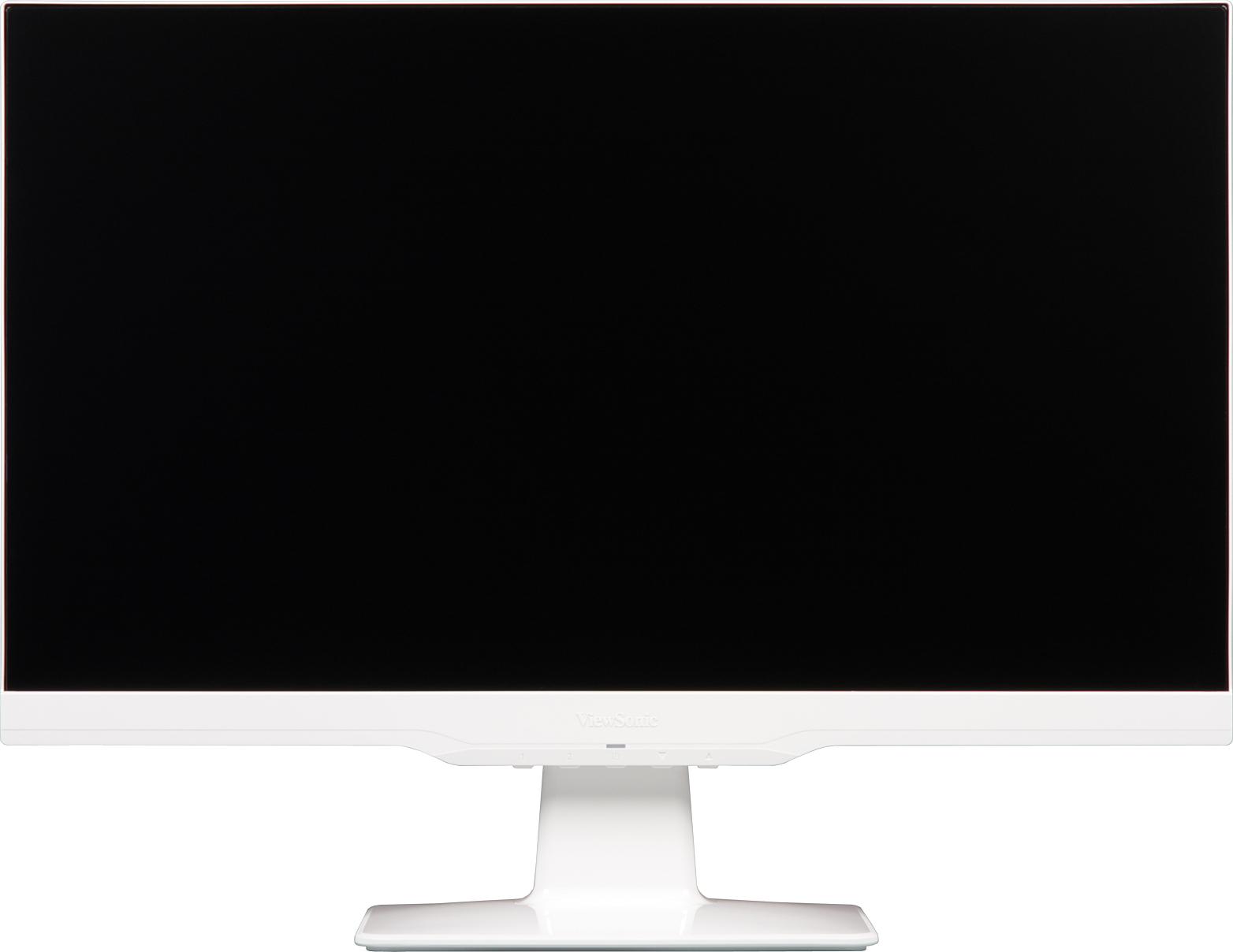

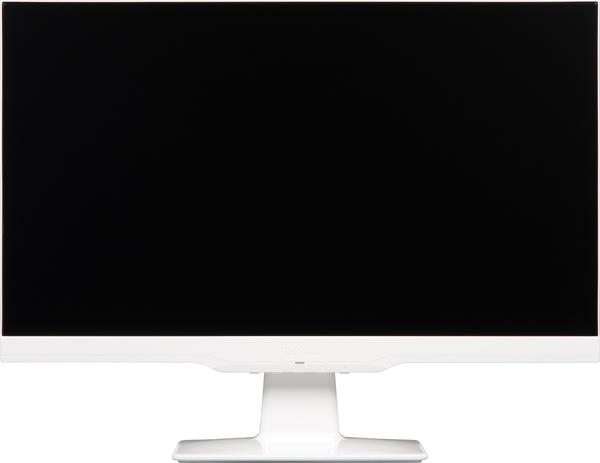

ЖК-монитор ViewSonic VX2363Smhl, вид спереди

Все внешние панели корпуса и подставка изготовлены из ярко-белого пластика, местами с зеркально гладкой, местами с матовой поверхностью. Впрочем, это непринципиально, так как ни мелкие повреждения, ни следы от пальцев на белом в любом случае незаметны. Фронтальная поверхность экрана выглядит как монолитная черная матовая поверхность, ограниченная снизу широкой рамкой, а по периметру — узкой окантовкой.

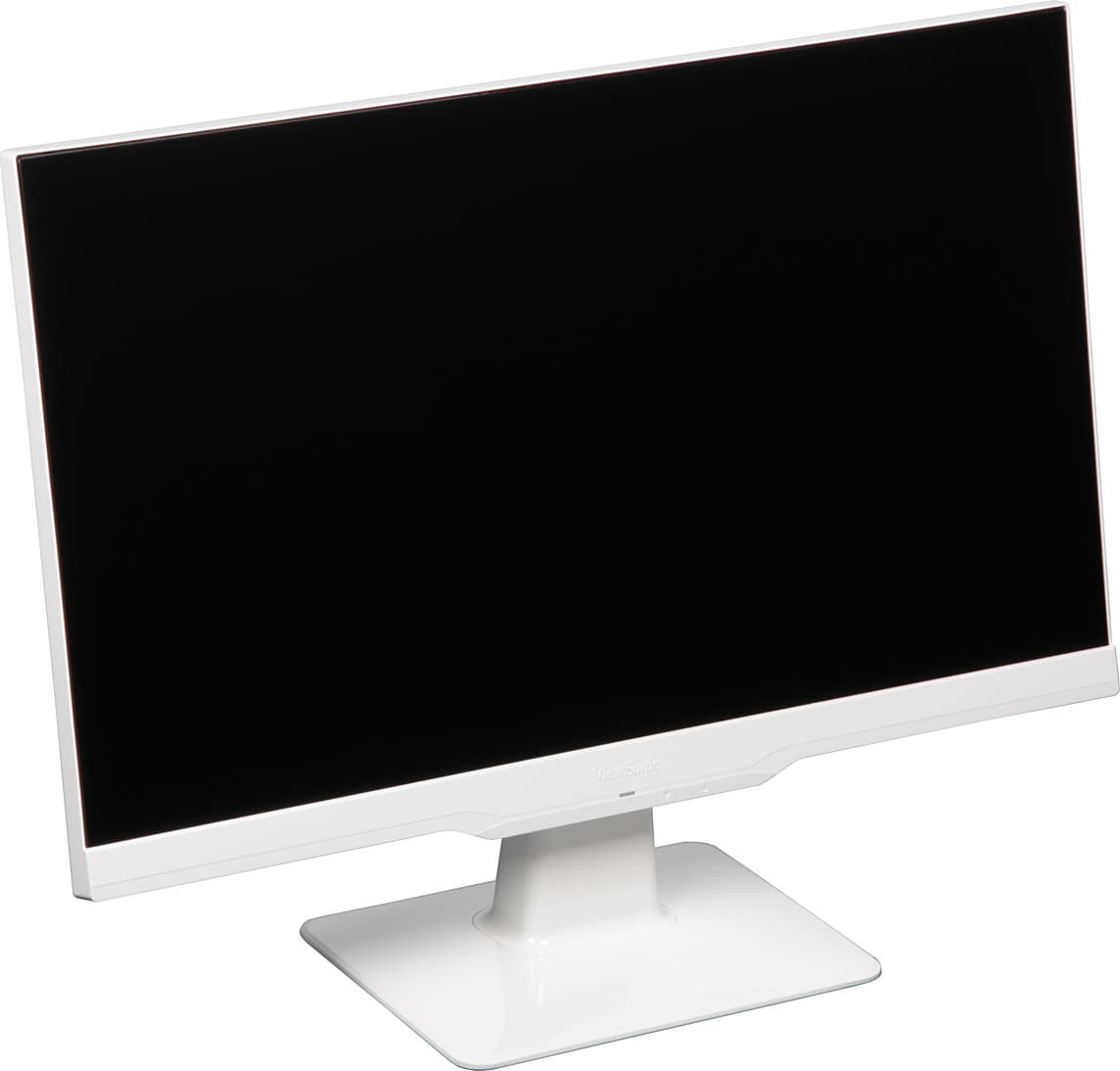

ЖК-монитор ViewSonic VX2363Smhl, общий вид

С нашей точки зрения в случае белого корпуса такой «безрамочный» стиль менее эффектен, чем в варианте с черным корпусом. Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами экрана и собственно ЖК-матрицей есть поля сверху и с боков шириной порядка 10 мм. В нижней части экрана под рельефным логотипом расположен индикатор состояния, еще ниже — просто выдавленные, а потому трудно читаемые, значки кнопок, и точно под значками на нижней грани — механические кнопки в виде традиционного для ViewSonic набора.

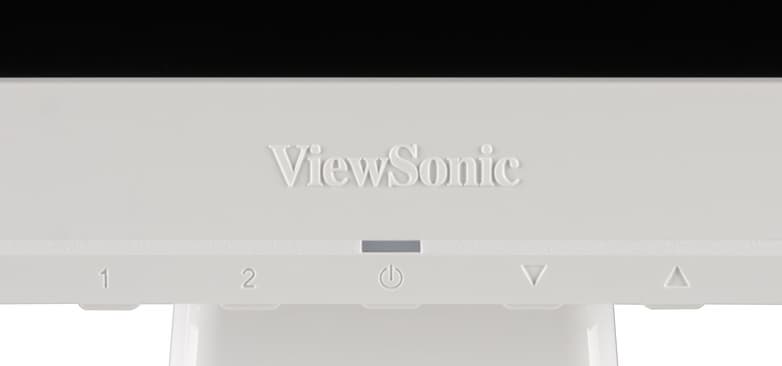

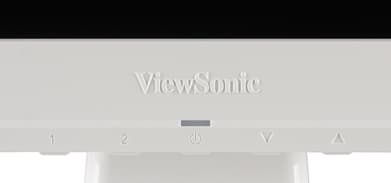

ЖК-монитор ViewSonic VX2363Smhl, контрольная панель

Разъем питания и интерфейсные разъемы доступны через окно в нижней плоскости выступа сзади и ориентированы вниз. Подписи к разъемам аналогично нечитаемы, и это плохо, так как иногда приходится определять, какой вход поддерживает MHL и куда подключать наушники. А две пары разъемов в группах одинаковые... Также на задней панели можно обнаружить разъем для кенсингтонского замка.

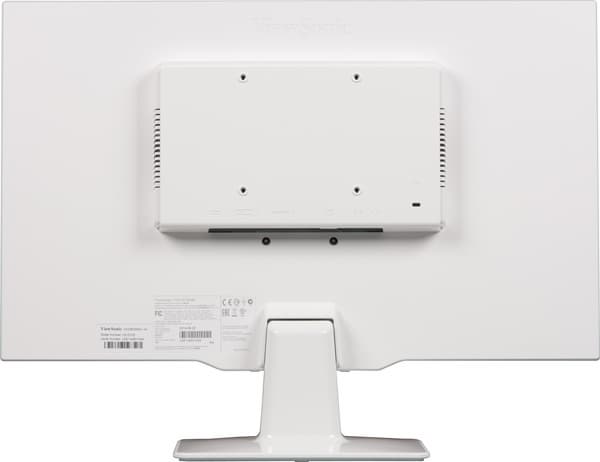

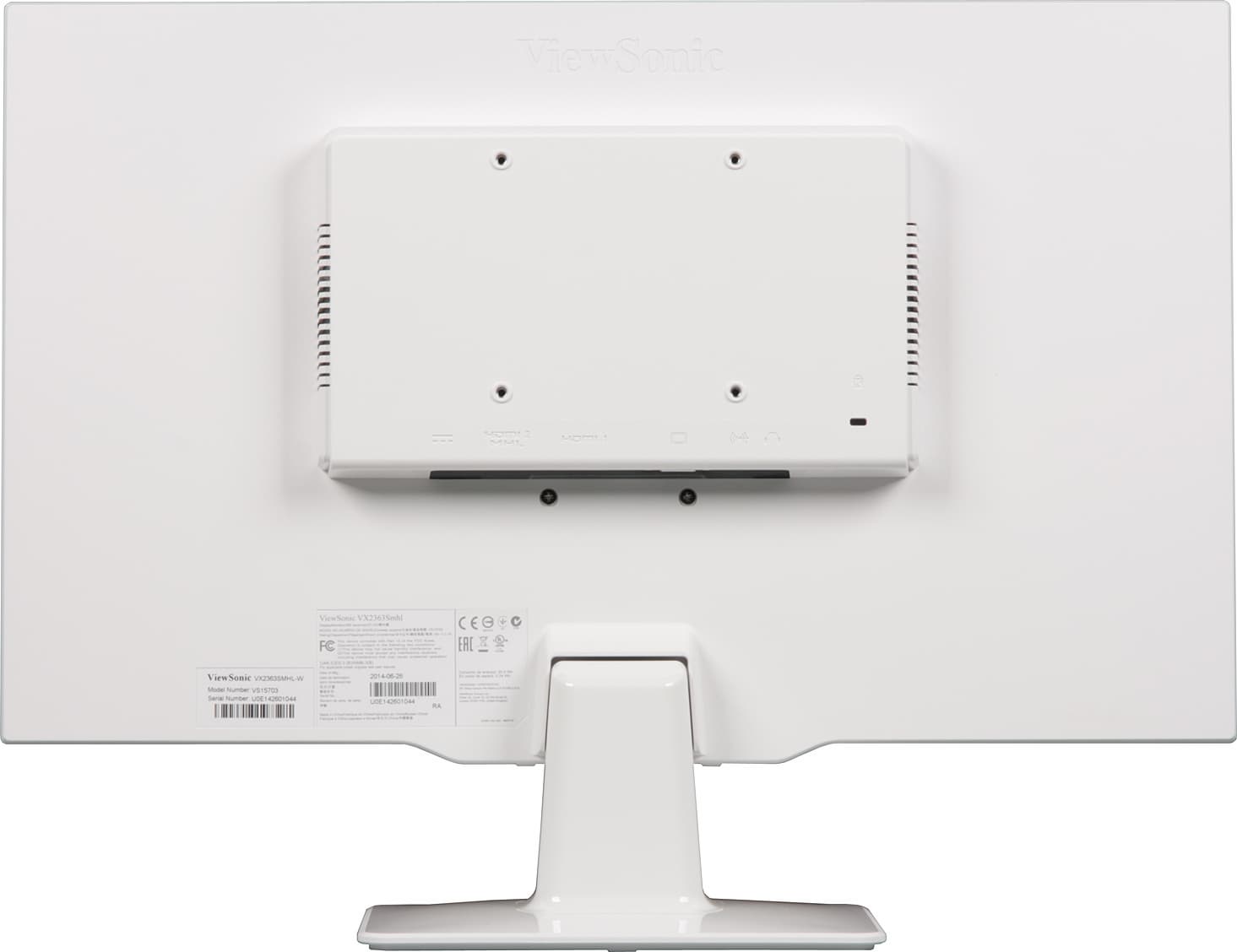

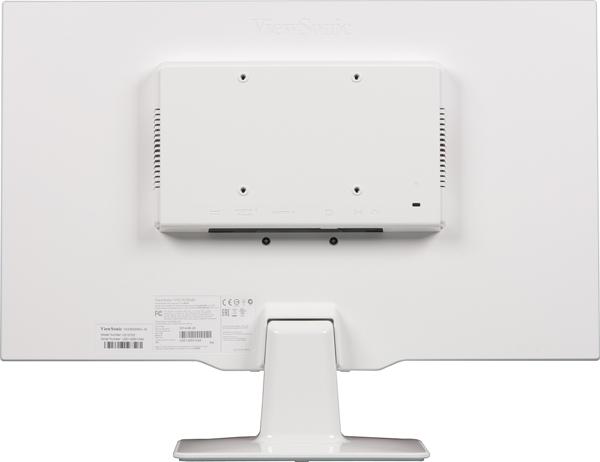

ЖК-монитор ViewSonic VX2363Smhl, вид сзади

За боковыми решетками на выступе сзади можно разглядеть небольшие овальные громкоговорители в индивидуальных корпусах. Монитор оснащен внешним относительно небольшим и легким блоком питания. Основание подставки усилено многочисленными ребрами жесткости. Резиновые круглые ножки (четыре штуки) снизу на основании подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях. Относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Шарнир (в стальном исполнении) в сочленении верхней части стойки с блоком экрана позволяет немного наклонять блок экрана вперед и больше — назад.

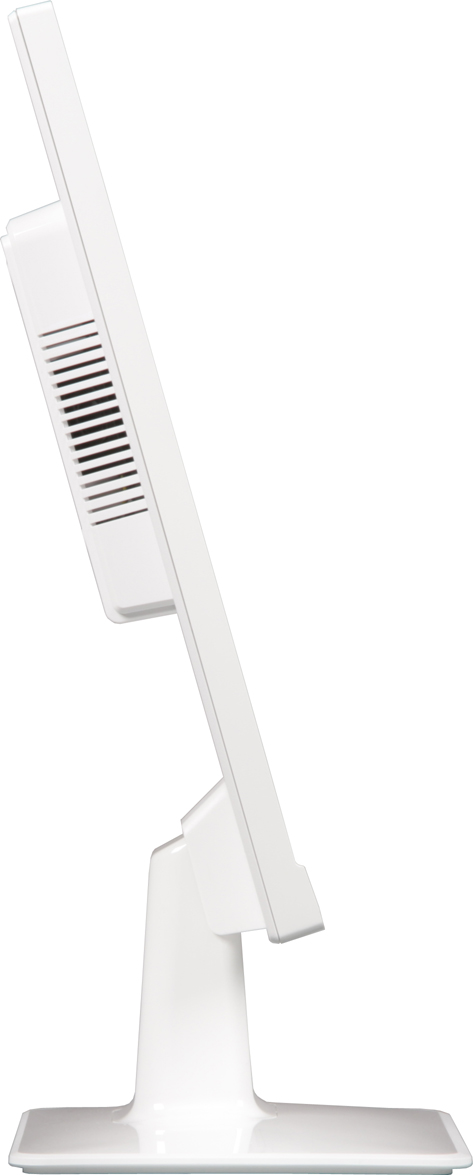

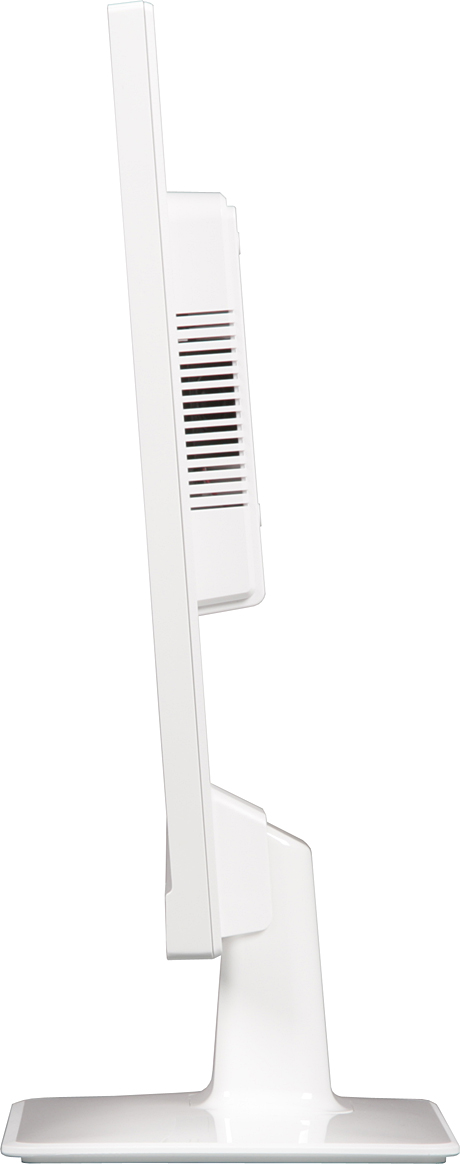

ЖК-монитор ViewSonic VX2363Smhl, вид сбоку    ЖК-монитор ViewSonic VX2363Smhl, вид сбоку

При необходимости штатную подставку можно отсоединить (или не подсоединять) и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм). Монитор упакован в небольшую коробку, на которой изображены три птички — фирменный логотип (видовое название птичек можно подсмотреть в Википедии). Коробка имеет пластиковую ручку сверху, что облегчает транспортировку купленного монитора.

ЖК-монитор ViewSonic VX2363Smhl, коробка

Коммутация

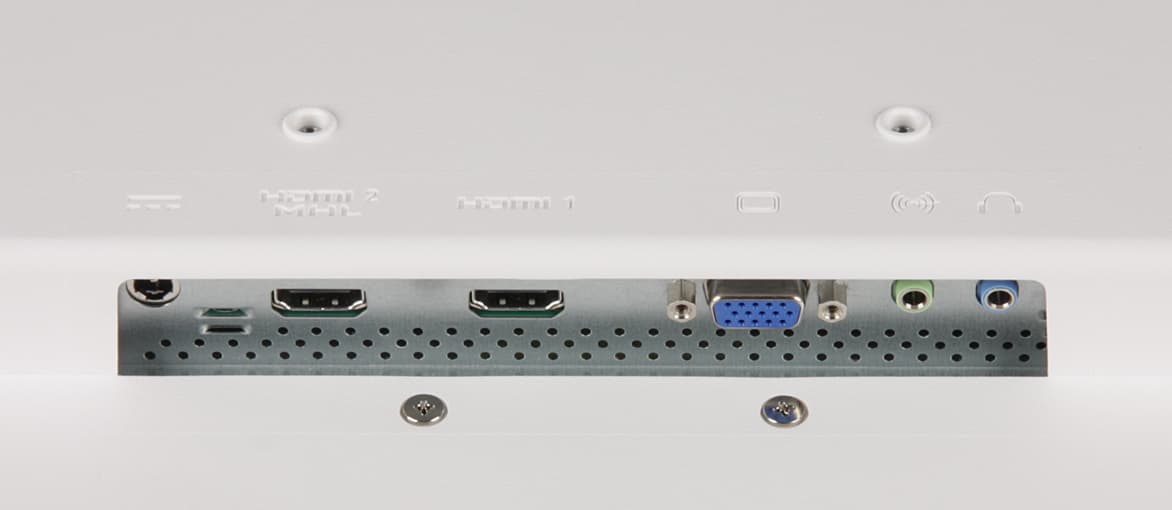

ЖК-монитор ViewSonic VX2363Smhl, разъемы

Монитор оснащен тремя входами: парой HDMI и VGA. Только вход HDMI2 поддерживает интерфейс MHL (плохо, что в комплекте нет соответствующего кабеля с HDMI на Micro-USB). Оба входа HDMI способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители и через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Звук в аналоговом виде можно завести через второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — не очень громко, без низких частот вообще, с выраженным «пластиковым» призвуком, и с неприятными перегрузками на максимальной громкости. Мощности выхода хватило, чтобы в 32-омных наушниках был огромный запас по громкости. Качество звука в наушниках хорошее — воспроизводятся все частоты, в паузах шума не слышно, но на субъективный взгляд звук не очень приятный, резковатый. Громкость регулируется в меню, там же звук можно отключить, и в случае HDMI принудительно выбрать аналоговый аудиовход.

Меню, локализация и управление

Индикатор питания при работе неярко светится синим (можно отключить в меню), в режиме ожидания — красно-розовым и не горит, если монитор условно выключен. Если монитор в рабочем режиме и на экране нет меню, то первая (слева направо) кнопка выводит меню установок, вторая — переключает входы, третья — выключает монитор, четвертая — выводит регулировку Синий светофильтр, пятая — отвечает за выбор предустановленного профиля. Надо отметить, что однократное нажатие часто срабатывает как двойное, что немного раздражает. Меню достаточно крупное.

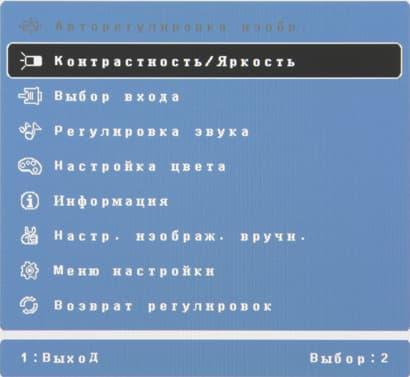

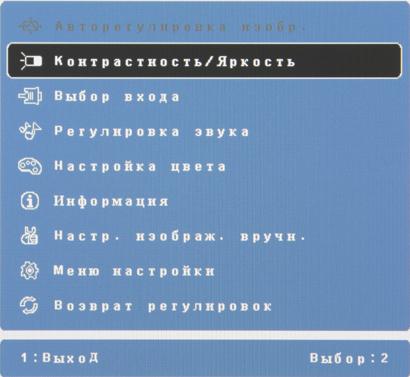

ЖК-монитор ViewSonic VX2363Smhl, меню установок

В нижней части меню выводится контекстная подсказка по функциям номерных кнопок. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Можно выключить слабую прозрачность фона, установить тайм-аут автоматического выхода из меню. Также меню можно передвинуть по горизонтали и по вертикали. Присутствует таймер на выключение, и, видимо, режим автоматического отключения по истечении некоторого времени отсутствия сигнала. Запоминается пункт верхнего уровня, к которому предыдущий раз обращался пользователь. Есть русская версия экранного меню.

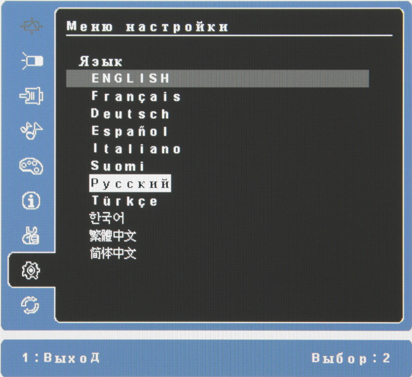

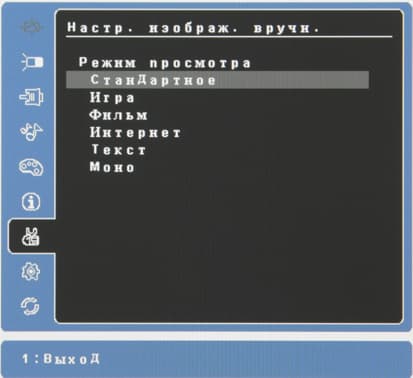

ЖК-монитор ViewSonic VX2363Smhl, меню установок

Кириллический шрифт меню плохо читаем, с засечками, местами с заглавными буквами вместо строчных, или даже с латиницей, сдвинутой на строке вверх. Но хоть качество перевода надписей в меню на русский язык более-менее адекватное. На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Ну почему к кому-то обращаются «Будь ласка, прочитайте.htm», а для русских строгое и официальное «Файл сведений.html»?! Кроме того, на этом диске есть драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании в разделе поддержки мы нашли руководства и ссылку на пакет драйверов мониторов ViewSonic (что там, мы не проверяли).

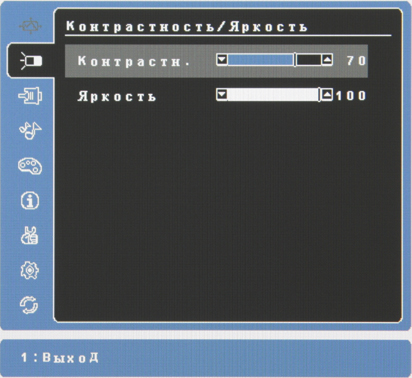

Есть настройки Яркость, Контрастность и Резкость.

ЖК-монитор ViewSonic VX2363Smhl, меню установок

ЖК-монитор ViewSonic VX2363Smhl, меню установок

Отдельно включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных). Есть список профилей с предустановленными настройками.

ЖК-монитор ViewSonic VX2363Smhl, меню установок

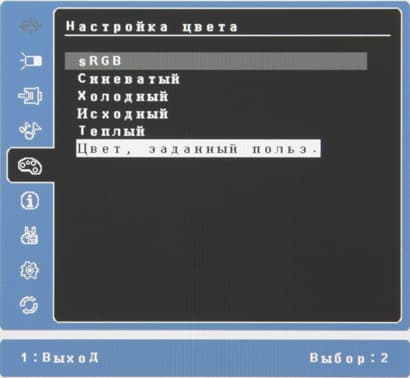

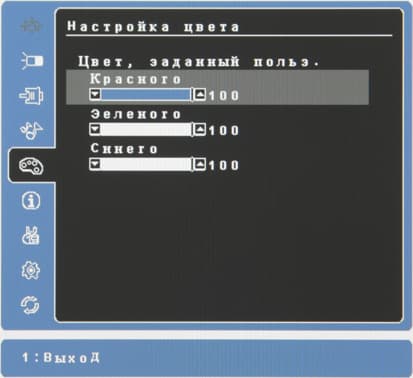

На странице Настройка цвета можно выбрать один из предустановленных профилей цветовой температуры или самому отрегулировать усиление красного, зеленого и синего цветов.

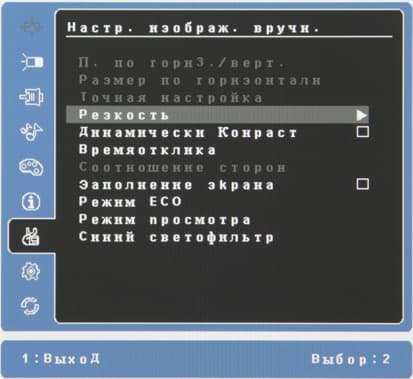

ЖК-монитор ViewSonic VX2363Smhl, меню установок

ЖК-монитор ViewSonic VX2363Smhl, меню установок

Параметр Время отклика отвечает за режимы разгона матрицы. Режим Eco — принудительное уменьшение яркости, а Синий светофильтр — параметр, влияющий на интенсивность синей компоненты. И то и другое можно сделать и с помощью настроек яркости и цветового баланса, но с маркетинговой точки зрения правильно выделить в специальные функции. Хотя, может, так и удобнее (а главное — понятнее) с точки зрения простого пользователя.

Режимов геометрической трансформации два: можно или сохранить исходные пропорции изображения, вписав его в экран до ближайших границ (на практике — до горизонтальных), или принудительно растянуть на весь экран. Почему-то, выбор режима недоступен в случае сигналов обычного разрешения PAL или NTSC — картинка всегда растягивается на весь экран. А вот в случае подключения к компьютеру и сигнала 1204 на 768 пикселей можно было включить режим 4:3. Есть режим Заполнение экрана, в котором картинка немного увеличивается так, что по периметру выходит за границы области отображения.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются оттенки от 1 до 255. Как при VGA, так и при HDMI-подключении (вернее в нашем случае по DVI с помощью кабеля-переходника) поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет (если настройку Резкость не трогать). «Кристаллический» эффект (микроскопическая вариация яркости) отсутствует. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 при HDMI-подключении. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. В случае чересстрочных сигналов картинка просто выводится по полям. Есть реальная поддержка режима 1080p при 24 кадр/с — кадры выводятся с равной длительностью. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции.

Тестирование ЖК-матрицы

Микрофотографии матрицы

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается:

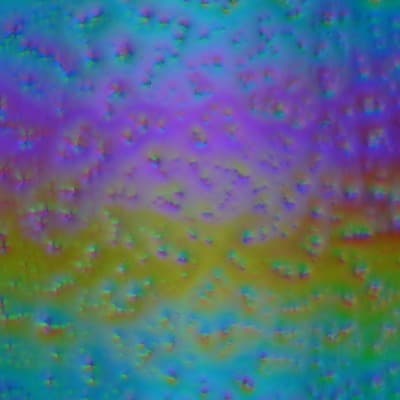

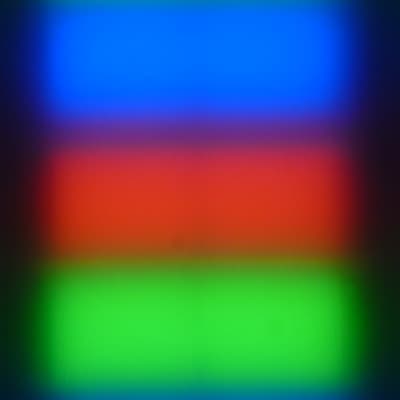

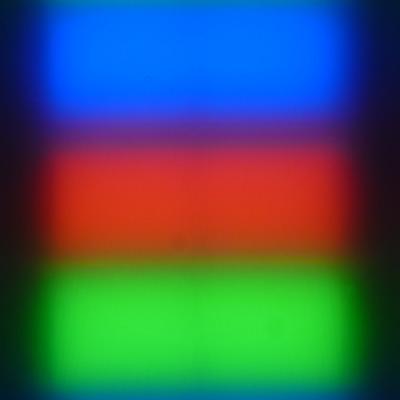

ЖК-монитор ViewSonic VX2363Smhl, Микрофотографии матрицы

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:

ЖК-монитор ViewSonic VX2363Smhl, Микрофотографии матрицы

Зерно этих дефектов в несколько раз меньше размеров субпикселей, поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). Заметим, что настройку Контрастность мы установили в 68, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

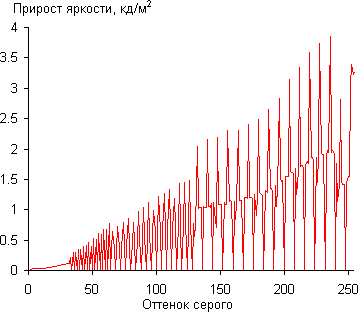

ЖК-монитор ViewSonic VX2363Smhl, Дифференциальная гамма-кривая

Рост прироста яркости в среднем более-менее равномерный, но далеко не каждый следующий оттенок значимо ярче предыдущего. Налицо некоторое уменьшение количества градаций оттенков. Впрочем, равномерный рост яркости оттенков в темной области присутствует:

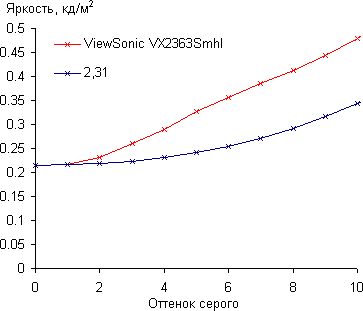

ЖК-монитор ViewSonic VX2363Smhl, Гамма-кривая, начальный участок

Аппроксимация полученной гамма-кривой дала показатель 2,31, что немного выше стандартного значения 2,2. При этом аппроксимирующая степенная функция местами слегка отклоняется от реальной гамма-кривой:

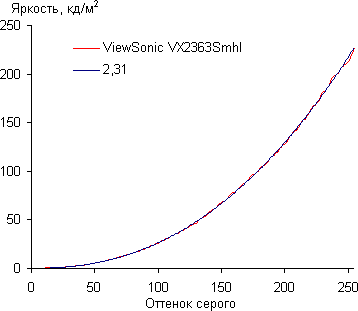

ЖК-монитор ViewSonic VX2363Smhl, Гамма-кривая

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват немного отличается от sRGB:

ЖК-монитор ViewSonic VX2363Smhl, цветовой охват

Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

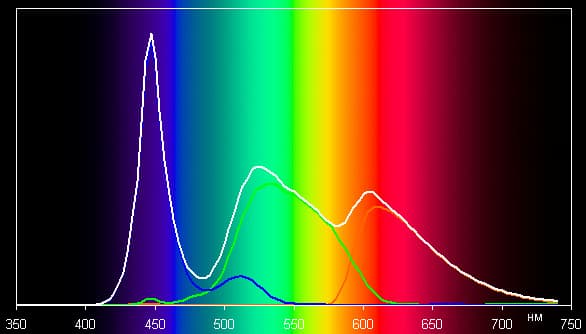

ЖК-монитор ViewSonic VX2363Smhl, спектр

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.

Цветопередача даже при выборе лучшего из предустановленных вариантов немного отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля Исходный и после ручной коррекции:

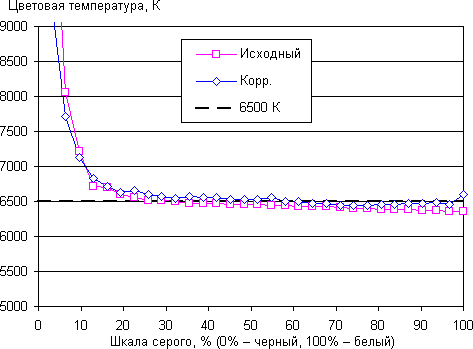

ЖК-монитор ViewSonic VX2363Smhl, цветовая температура

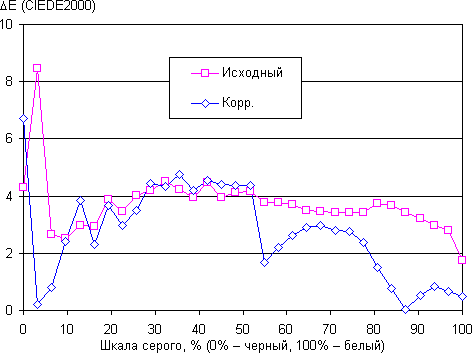

ЖК-монитор ViewSonic VX2363Smhl, дельта E

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция (Кр. = 99, Зел. = 91, Син. = 100) несколько улучшила баланс белого в светах, но в темных и средних по яркости оттенков уменьшить ΔE не получилось. Впрочем, для бытового использования цветопередача хорошая и в варианте «из коробки» так как ΔE существенно меньше 10, да и цветовая температура близка к стандартным 6500 К, при этом оба параметра несильно меняются от оттенка к оттенку.

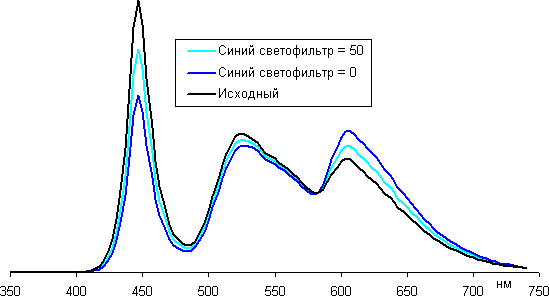

Как работает упомянутая выше настройка Синий светофильтр, понятно из трех спектров белого:

ЖК-монитор ViewSonic VX2363Smhl, спектр

Да, интенсивность синего (пик примерно на 450 нм) уменьшается, как и цветовая температура — 6350, 5205 и 4354 К при значениях Синий светофильтр 100, 50 и 0 соответственно. Что для глаз приятнее: простое уменьшение яркости до комфортного уровня или увеличение желтизны изображения — тут уж пусть каждый решает за себя.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,22 кд/м² −12 46
Яркость белого поля 225 кд/м² −9,3 8,3
Контрастность 1030:1 −30 12

Равномерность белого хорошая, а черного, и как следствие, контрастности — заметно хуже. Контрастность несколько выше типичной для IPS-матрицы. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

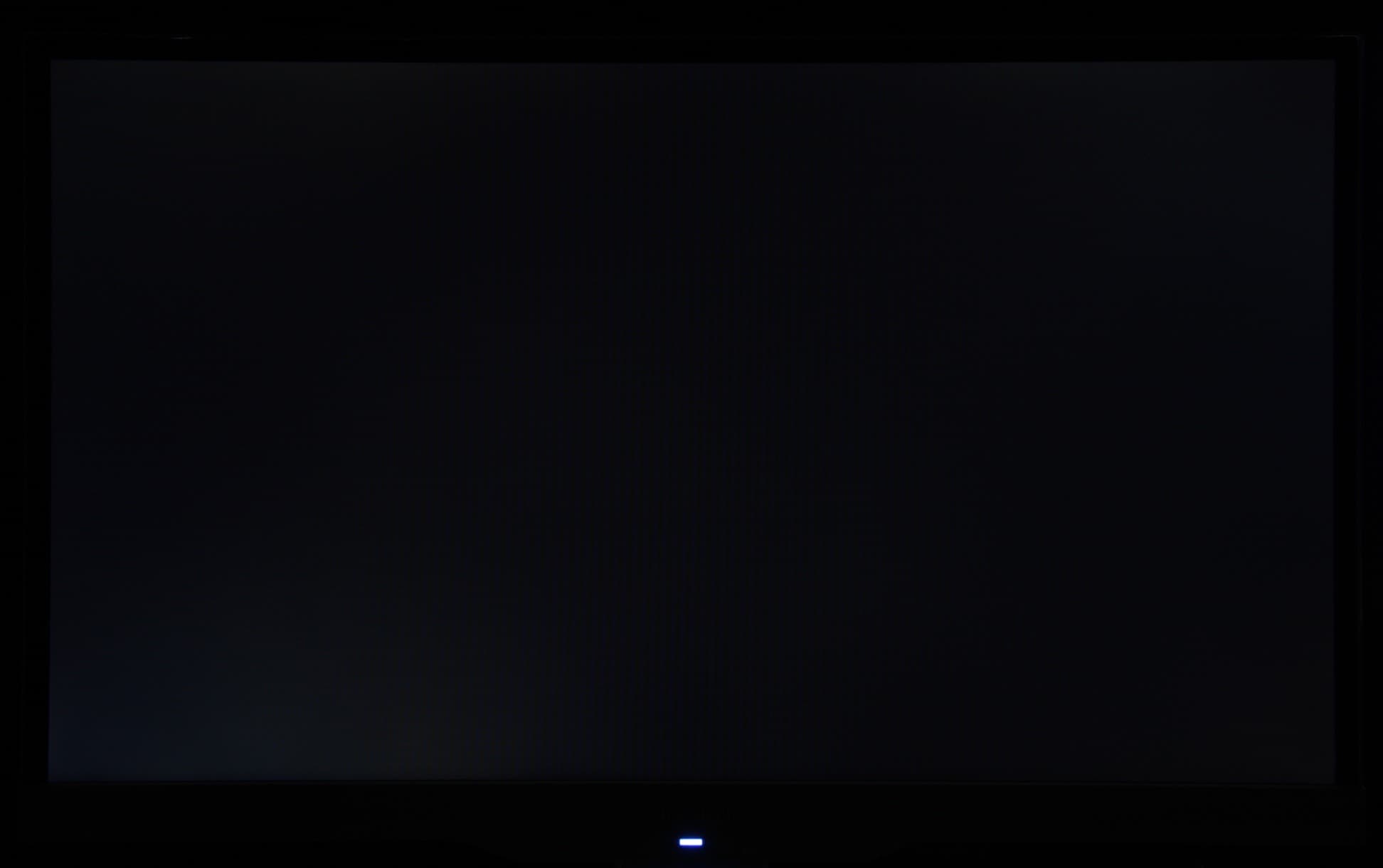

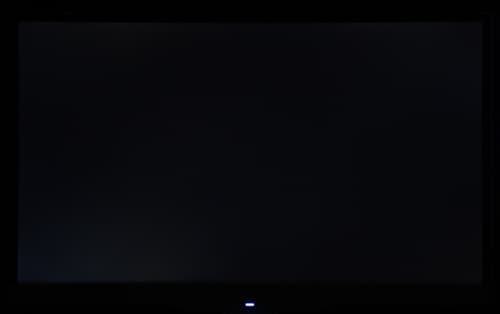

ЖК-монитор ViewSonic VX2363Smhl, Черное поле

При включении режима с динамическим управлением яркости установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается (но белых участков размером с курсор мыши достаточно для включения). График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля (подсветка на нем выключилась) на белое:

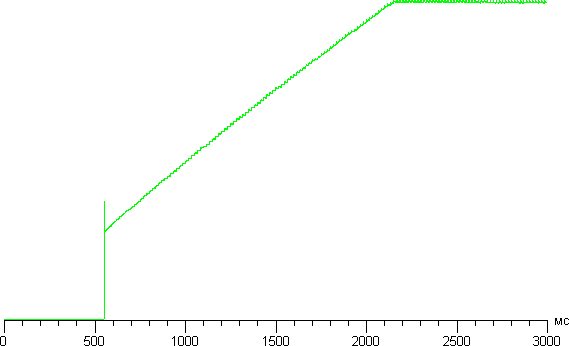

ЖК-монитор ViewSonic VX2363Smhl, динамическое управление яркостью

Подсветка с задержкой в полсекунды включается сразу на некоторый уровень, а затем плавно и почти линейно повышается до максимального значения. Практической пользы от этой функции ноль, но производитель может указать огромное значение контрастности в характеристиках.

Яркость белого поля в центре экрана и потребляемая от сети мощность:

Режим Яркость, кд/м² Потребление электроэнергии, Вт
Яркость = 100 227 20,8
Яркость = 50 148 15,2
Яркость = 0 58 10,2

В режиме ожидания монитор потребляет 0,3 Вт, в выключенном состоянии — 0,2 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в достаточно широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости модуляции подсветки нет в пределах до 100 кГц, что означает полное отсутствие мерцания.

Определение времени отклика и задержки вывода

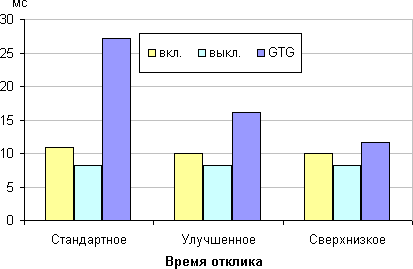

Время отклика зависит от значения настройки Время отклика, которая управляет разгоном матрицы. Ступени регулировки три. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между некоторыми полутонами (столбики GTG):

ЖК-монитор ViewSonic VX2363Smhl, время отклика

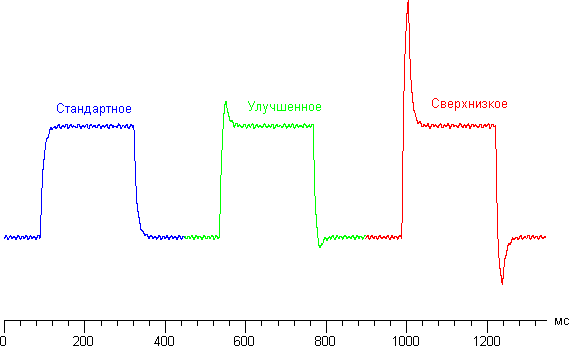

Для иллюстрации ниже приведены графики полутонового перехода между оттенками 40% и 60% при различных значениях настройки Время отклика (по вертикали — яркость, по горизонтали — время, для наглядности графики выстроены последовательно):

ЖК-монитор ViewSonic VX2363Smhl, время отклика

Оптимальным значением с нашей точки зрения является средняя ступень, так как при максимальном разгоне артефакты очень заметны.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключения страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками. То есть совсем-совсем настоящая полная задержка чуть-чуть больше. В итоге задержка вывода изображения составила около 2,8 мс при VGA- и при HDMI(DVI)-подключении. Величина пренебрежимо мала, поэтому с практической точки зрения изображение выводится без задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор ViewSonic VX2363Smhl, углы обзора в вертикальной плоскости ЖК-монитор ViewSonic VX2363Smhl, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор ViewSonic VX2363Smhl, углы обзора по диагонали ЖК-монитор ViewSonic VX2363Smhl, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор ViewSonic VX2363Smhl, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −30/30
Горизонтальное −46/46
Диагональное −39/38

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре, впрочем, оставаясь примерно нейтрально-серым по оттенку. Впрочем, яркость повышается всего примерно до 0,5% от максимальной яркости белого поля, то есть черный цвет у данного монитора немного стабильнее, чем у большинства мониторов с матрицами IPS. Контрастность в диапазоне углов ±82° для всех направлений превышает 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор ViewSonic VX2363Smhl, Сдвиг цвета по вертикалиЖК-монитор ViewSonic VX2363Smhl, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор ViewSonic VX2363Smhl, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении на уровне 45 градусов ΔE меньше или хотя бы не сильно выше 3 для всех протестированных оттенков. Хорошая стабильность цвета является одним из основных достоинств матриц типа IPS.

Выводы

Пожалуй, ни одно из свойств монитора ViewSonic VX2363Smhl не является уникальным, ради которого стоит предпочесть именно эту модель. Однако если рассмотреть сочетание всех характеристик — безрамочный дизайн, белый цвет, два HDMI, поддержка MHL и т. д., — и осознать их достаточность и необходимость, то вряд ли альтернатив найдется много. Нам оказалось достаточно одного проверенного тестами свойства, а именно поддержки MHL 2.0 с выводом сигнала до 1080p при 60 кадр/с. Поэтому данный монитор мы будем использовать в ходе тестирования мобильной техники. В целом, монитор можно считать универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр, в том числе и динамичных.

Достоинства:

  • Достаточно оригинальный дизайн
  • Хорошее качество цветопередачи
  • Отсутствие мерцания подсветки
  • Есть режим с разгоном матрицы
  • Минимальная задержка вывода
  • Три видеовхода
  • Поддержка MHL 2.0 (до 1080p при 60 кадр/с)
  • Отключаемая подсветка индикатора
  • Реальная поддержка 24 кадр/с
  • VESA-площадка 100 на 100 мм
  • Русифицированное меню

Недостатки:

  • Существенная неравномерность черного поля

Мы благодарим компанию Графитек
за предоставленный комплект X-Rite i1Publish Pro 2,

а также представительство Nvidia в России за предоставленную для тестового стенда профессиональную видеокарту Nvidia Quadro 4000
