LCD-монитор Neovo X-17AV


Монитор, которому посвящен данный обзор, принадлежит к серии X в линейке товаров под торговой маркой AG Neovo (Associated Industries China, Inc). Все мониторы этой серии имеют схожий весьма необычный дизайн и отличаются только размерами экрана (от 15 до 20 дюймов), а в моделях с индексом AV в дополнение к VGA и DVI-D имеется композитный и S-Video входы. На тестирование нам досталась ничем не обделенная «семнашка», чем мы и воспользовались, проведя несколько «кинотеатральных» тестов. Кроме того, мы расширили список инструментально измеряемых параметров ЖК-мониторов: ко времени отклика, добавились яркость и контрастность.

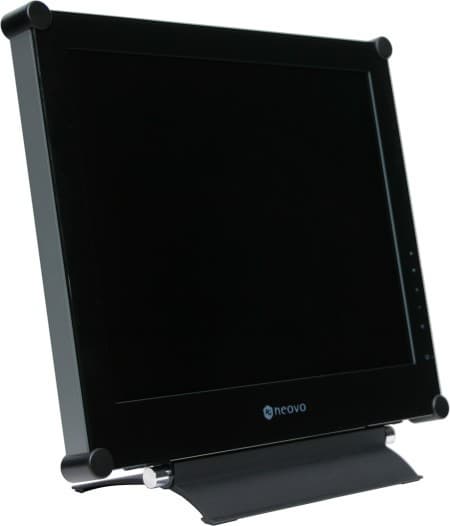

General view

Комплект поставки

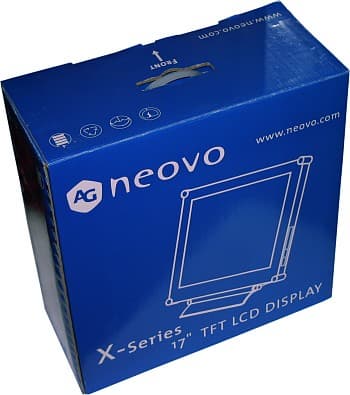

Blue box

Монитор упакован в симпатичную ярко-синюю коробку, которая также содержит:

  • CD-ROM, содержащий inf-файлы и руководство пользователя на нескольких языках в виде pdf-файлов (есть русская версия)
  • Внешний блок питания и кабель к нему
  • Видео кабели
    • VGA, mini D-sub 15 pin
    • DVI-D
    • S-Video
    • Композитный, RCA на RCA

Приятно, что в комплект входят кабели для всех видеовходов. Кабели VGA и DVI-D выглядят весьма качественными, чего не скажешь о S-Video и композитном кабелях. Инструкция на русском языке есть... Но лучше бы ее не было. Так издеваться над «великим и могучим» могут только наши китайские товарищи. На русском сайте www.neovo.ru лежит нормальная версия руководства.

Паспортные технические характеристики

Матрица
Размер17″ (431,8 мм)
Разрешение1280×1024
Шаг точки0,264 мм
Яркость250 кд/м2
Контрастность500:1
Углы обзора170o (гор.)/170o (верт.)
Глубина цвета16,7 млн. цветов
Время отклика пикселя15 вкл. + 10 выкл. = 25 мс
Видео часть
Входы
  • Композитный, RCA
  • S-Video
  • VGA, mini D-sub 15 pin
  • DVI-D
Частота разверткигоризонтальная: 30-80 кГц
вертикальная: 50-75 Гц
Общие характеристики
Встроенная звуковая системанет
Размеры (Ш×В×Г)408×398×175 мм
Масса6,3 кг
Потребляемая мощность<48 Вт, (<5 Вт в «спящем» режиме)
Напряжение питания100-240 В, 50-60 Гц
Цена (на момент написания статьи)$670
Ссылка на сайт производителяwww.agneovo.com

Внешний вид

Монитор является воплощением мечты писателя-фантаста прошлого столетия об устройстве отображения XXI-го века. Neovo X-17AV выглядит очень необычно и стильно. Недаром он используется фотографами в качестве предмета интерьера при съемках рекламных фотографий.

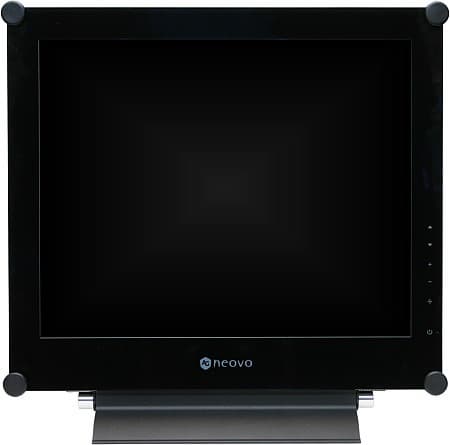

Front view

Вся передняя поверхность прикрыта 3-х миллиметровым стеклянным (твердость более 6 по шкале Мооса) антибликовым фильтром «NeoV Optical Filter» отражающим менее 1% и пропускающим более 96% (цифры производителя, видимо при перпендикулярном падении лучей света). Очевидно, что благодаря высокой твердости, этот фильтр выполняет еще и защитную функцию. Следы от пальцев и прочая грязь заметны на нем только при взгляде под углом и легко удаляются слегка влажной салфеткой. По углам находятся пластмассовые цилиндрические элементы, прикрывающие, по всей видимости, узлы крепления фильтра к корпусу и, к тому же, вызывающе нарушающие прямые линии и углы, что придает монитору неповторимый, легко узнаваемый внешний вид.

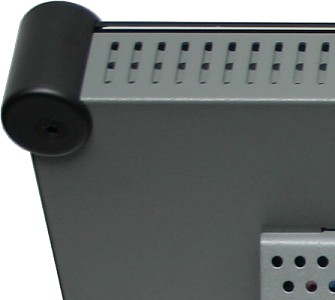

Corner

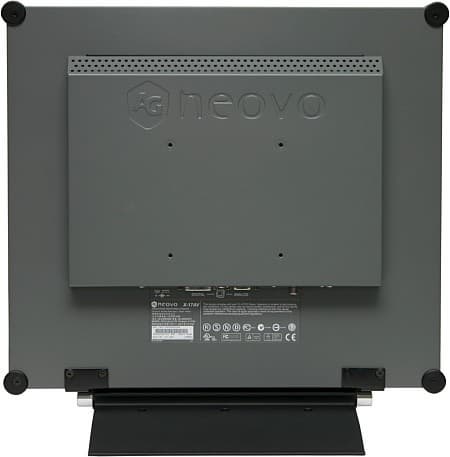

Корпус монитора металлический, покрыт матовой темно-серой эмалью. Сзади на центральной выступающей части находятся отверстия с шагом 100 мм под VESA-совместимый кронштейн.

Front buttons

Разъемы видеовходов и питания «смотрят» вертикально вниз, что, может, несколько и затрудняет подключение, но, зато, никакие провода торчать сзади не будут.

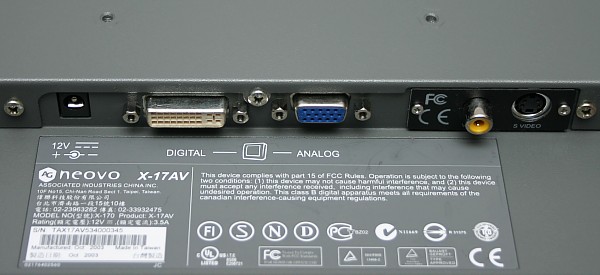

Connectors

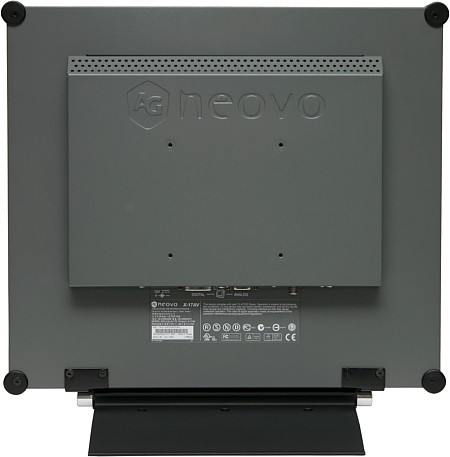

В целом, вид сзади аккуратный, хотя и несколько скучноватый, по сравнению с видом спереди. Подставка изготовлена из анодированного алюминиевого сплава.

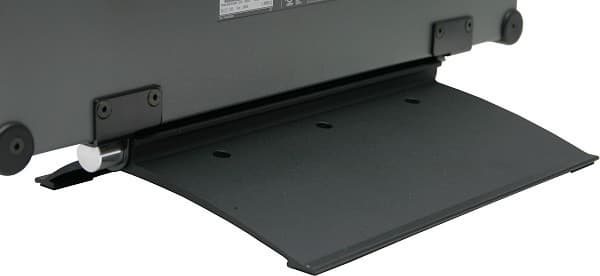

Black stand

Конструкция ее довольно простая: шарнирное сочленение позволяет отклонить монитор назад на угол до 15 градусов от вертикального положения, и все. Для того чтобы монитор не скользил по гладким поверхностям и не царапал их, снизу к подставке приклеены 4 резиновых прокладки. 6 кнопок управления находятся на торце справа.

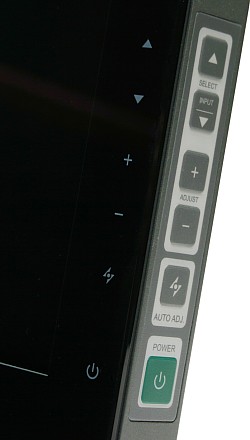

Buttons

Кнопки мембранного типа, найти их на ощупь помогают значки на передней панели. Монитор получился довольно тяжелым (все-таки стекло и металл), при этом никакой ручки для переноски не предусмотрено.

Меню

Экранное меню нельзя назвать удобным, так как оно «карусельного» типа: с помощью кнопок вверх-вниз пользователь перемещается по пиктограммам, расположенным по периметру голубого прямоугольника, и в зависимости от того, какая иконка выбрана, в его центре отображается соответствующая страница меню.

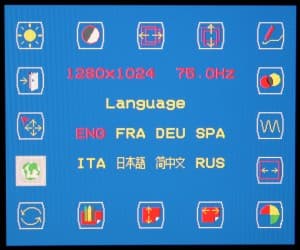

OSD

Значение параметров меняется кнопками + и -. Вид меню слегка меняется в зависимости от типа активного видеовхода: некоторые пиктограммы становятся неактивными или добавляются новые пункты. Зайдя на страницу Recall все параметры можно вернуть к значениям, предустановленным фабрично. Положение меню на экране и его прозрачность настраиваются. Можно выбрать один из 8 языков для экранного меню, в том числе и русский.

Настройка изображения

Независимо от типа активного подключения пользователю предоставляется возможность настроить яркость, контрастность и цветовую температуру (4 предустановленных значения или ручная регулировка баланса красного, синего и зеленого).

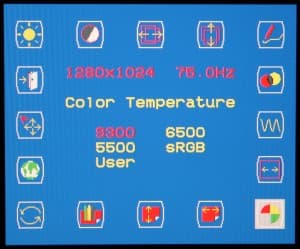

OSD, Color Temperature

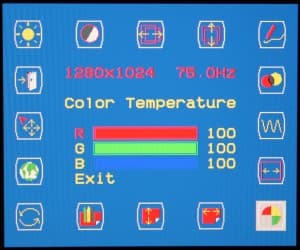

OSD, Color Temperature, user submenu.

Только при DVI-подключении нет настройки контурной резкости, а при композитном и S-Video-подключении добавляются параметры, изменяющие насыщенность цветов и оттенок. Настройки автоматически сохраняются в двух профилях: первый соответствует DVI- и VGA-подключению, второй — композитному и S-Video.

Тестирование качества изображения

Данный монитор имеет целых 4 видеовхода: аналоговый VGA, цифровой DVI, S-Video и композитный. Автоматического определения входа, на котором присутствует видеосигнал, нет — пользователь сам должен выбрать нужный ему тип подключения в меню. Функция картинка-в-картинке также отсутствует.

VGA-подключение

Тестирование проводилось при подключении к видеокарте ASUS 9520VS при «родном» разрешении 1280×1024 и вертикальной частоте 75 Гц с помощью программы MonitorNokiaTest. Белое поле равномерное, без разводов и пятен, черное тоже достаточно равномерное, но по глубине черного данный ЖК-монитор явно проигрывает ЭЛТ-мониторам. Горизонтальные и вертикальные сетки пикселей толщиной в один пиксель воспроизводятся идеально, без дрожания и помех. При фабричных настройках яркости и контрастности (50% и то, и другое) на шкале серого во всем диапазоне различаются переходы с шагом в 1%, а соотношение цветов, определяемое цветовой температурой, не изменяется. Субъективно, цветопередача оценена нами на отлично: цвета правильные, яркие и сочные. Тщательный анализ градиентов позволил нам сделать вывод, что дизеринга нет, и матрица способна воспроизводить «честные» 16,7 млн. цветов.

После изменения параметров VGA-сигнала (когда менялось разрешение или частота вертикальной развертки), для получения качественной картинки приходилось запускать функцию автоподстройки (кнопка AUTO ADJ). Надо отметить, что эта функция отлично справляется со своей задачей: прибегать к ручным настройкам необходимости не возникало. Интерполяция из разрешений ниже, чем 1280×1024 проводится корректно, без артефактов.

Формально углы обзора, скорее всего, соответствуют заявленным 170 на 170 градусов (напомним, что они определяются как углы, при которых контрастность уменьшается до 10:1), но уже при гораздо меньших отклонениях от перпендикуляра к экрану изображение портится: становятся видны отсветы от ламп подсветки, нарушается цветовой баланс, уменьшается насыщенность цветов. Скажем так: при 45 градусах отклонения в любом направлении от перпендикуляра к экрану никакого заметного ухудшения изображения не происходит. Это означает, что при рабочем расстоянии более 40 см от экрана работать за этим монитором комфортно.

DVI-подключение

Качество изображения ничуть не хуже (впрочем, и не лучше), чем при VGA-подключении, за исключением того, что к услугам функции автоподстройки прибегать не приходится.

Композитное и S-Video-подключение

Очевидный способ использования этих телевизионных видеовходов — это подключить к ним DVD-плеер, дабы в свободное от работы время смотреть фильмы. А компьютер, с его многочисленными вентиляторами выключить. Совсем. Но тестирование мониторов — это не отдых, а тяжелая работа :), поэтому компьютер мы не выключили, подключили монитор к плате MPEG2-декодера Creative Dxr2 и смотрели не любимый T2, а тестовые таблицы (DVR-R, PAL и NTSC, 8 Мбит/с).

Результаты тестов очень даже неплохие: яркостная четкость 540 ТВЛ, цветовая — 120 ТВЛ, градиенты воспроизводятся отлично, цвета правильные. Разумеется, при композитном подключении на цветных участках изображения наблюдалась «рябь» (особенно заметная на границе с красным цветом), поэтому, если есть выбор, настоятельно рекомендуется подключаться по S-Video интерфейсу.

Несколько фрагментов фильмов мы все же посмотрели. В принципе, все нормально: как в случае темных сцен (ужастики), так и ярких (мультфильмы) впечатления положительные. В тоже время, динамичные фильмы удаются монитору несколько лучше, так как не слишком глубокий черный цвет не позволяет полностью погрузиться в атмосферу «страшного» фильма.

Никакой адаптации исходного соотношения сторон видеоматериала к размерам матрицы в мониторе не предусмотрено, вся задача по оптимальной трансформации изображения целиком и полностью возлагается на источник видеосигнала. В принципе, данное обстоятельство не является значительным недостатком, так как большинство современных DVD-плееров имеют достаточно мощные функции зума, режимы Pan&Scan, Letterbox и т. д.

Измерения времени отклика, яркости и контрастности

Все измерения проводились при фабричных настройках яркости и контрастности (50% и то, и другое). По всей видимости, это оптимальные значения параметров, весьма точно подобранные производителем, так как любые их изменения приводили к потере детализации или в светлых участках изображения, или в темных.

Измерения времени отклика проводились с помощью разработанного в нашей лаборатории фотодиодного датчика, сигнал с которого записывался посредством высокоточной платы промышленного АЦП (L-761, 14 бит, 125 кГц).

Photosensor, top Photosensor, bottom
Внешний вид датчика яркости, использованного при измерении времени отклика.

Специальная DirectDraw-утилита попеременно выводила на экран черные и белые поля с частотой около 1 Гц. Запись и анализ временных зависимостей напряжения на выходе датчика (которое пропорционально яркости) проводились с помощью разработанного нами ПО под интерфейс платы АЦП.

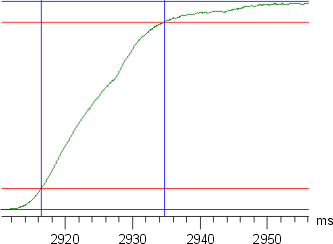

Rising response time Falling response time
Фрагменты зависимости яркости от времени (зеленая кривая), соответствующие включению и выключению пикселя. Красные горизонтальные линии отмечают 90% и 10% от максимума яркости.

Измерения яркости и контрастности выполнены с помощью слегка модифицированного люксметра TES-1334. При измерениях контрастности измерялась яркость в центре черных и белых прямоугольников, расположенных в шахматном порядке. Результаты представлены в таблице.

Время отклика18,2 (вкл.) + 7,7 (выкл.) = 25,9 мс
Яркость235 кд/м2
Контрастность60:1

Времена отклика и яркость фактически соответствуют заявленным, поэтому обсуждать тут нечего.

Контрастность отличается от паспортной почти в 10 раз. Данное отличие можно объяснить двумя факторами: Во-первых, производители мониторов указывают в технических характеристиках параметры применяемых ЖК-матриц, полученные в идеальных, контролируемых условиях самими производителями матриц. Эти условия невозможно точно воссоздать при встраивании матрицы в монитор, а значит, характеристики устройства в целом скорее ухудшатся. Во-вторых, дело в методиках измерений, в частности, в том, как происходит измерение контрастности.

Например, из технического описания к матрице Samsung LTM170E4-L01 следует, что измерения контрастности проводятся фотометрическим детектором, направленным в центр матрицы строго перпендикулярно к ее поверхности с расстояния 40 см. Угловой размер поверхности, яркость которой измеряется, равен 2 градусам. Контрастность вычисляется как отношение яркостей, полученных для белого и черного полей во всю матрицу. Принципиальных отличий от нашей методики два: во-первых, мы измеряем яркость черных и белых участков экрана с помощью тестовой таблицы «шахматное поле»; во-вторых, используем более широкоугольный детектор (примерно 160 градусов). В целом, мы считаем, что значения контрастности, полученные нашим методом, больше соответствуют субъективному восприятию контрастности, так как человек оценивает контраст, как отношение яркости светлых объектов к темным, которые видит одновременно. Применительно к монитору это означает, что вы сравниваете яркость белых и черных объектов, расположенных в разных частях экрана, при этом смотрите на них под разными углами.

Будьте внимательны. Напрямую сравнивать значения контрастности, приведенные в характеристиках других мониторов и полученные с помощью нашей методики для данной модели, не совсем корректно. Однако мы считаем наши данные достоверными и объективными, так что по мере накопления результатов тестов разных моделей мониторов, появится возможность сравнивать их между собой на основе данных, полученных в одних и тех же тестовых условиях. Очевидно, что для пользователя это будет более интересно и полезно, чем сравнивать паспортные данные мониторов, где методика измерения может отличаться.

Выводы

LCD-монитор Neovo X-17AV является универсальным устройством, успешно сочетающим в себе функции компьютерного монитора и стильного ЖК-телевизора. К сожалению, для просмотра кабельных и эфирных ТВ-программ потребуется внешний тюнер. С нашей точки зрения, выглядит весьма разумным добавление в серию мониторов Neovo X моделей со встроенным ТВ-тюнером, особенно в связи с сильно завышенной ценой на «бытовые» модели ЖК-телевизоров.

Достоинства:

  • Необычный дизайн
  • Хорошее качество изображения как при подключении к видеокарте, так и к другим источникам видеосигнала
  • Наличие четырех разных видеовходов (VGA, DVI-D, S-Video и композитный)

Недостатки:

  • Невысокая контрастность изображения
  • Подставка не позволяет регулировать положение монитора по высоте
  • Неудобное экранное меню



LCD-монитор Neovo X-17AV предоставлен на тестирование интернет-магазином PLANETASHOP.RU.
