ЖК-монитор LG IPS234T


Судя по фотографиям на сайте компании LG, в ее современной линейке мониторов представлено несколько недорогих моделей, которые очень близки по дизайну и конструктивному исполнению и различаются только типом используемых матриц, набором интерфейсов и дополнительных функций. Первым из этого класса к нам на тестирование попал монитор LG IPS234T — модель с базовой функциональностью, но все же на матрице типа IPS.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ58,4 см (23 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,265 мм
Яркость250 кд/м²
КонтрастностьДинамическая 5 000 000:1
Углы обзора178° (гор.) и 178° (верт.) до контраста > 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход VGA
  • Видеовход DVI-D
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для VGA-подключения
Отчет MonInfo для DVI-подключения
Акустическая системаОтсутствует
Особенности
  • VESA-площадка 75 на 75 мм
  • Регулировка подставки: наклон 5° вперед и 20° назад
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 544×406×181 мм с подставкой
Масса3,1 кг
Потребляемая мощность27 Вт
не более 0,3 Вт в режиме ожидания
не более 0,3 Вт в выключенном состоянии
Напряжение питания 100—240 В, 50/60 Гц (от внешнего БП)
Комплект поставки
  • Монитор
  • Основание подставки
  • Стойка подставки
  • Внешний БП (100—240 В, 50/60 Гц на 19 В/1,7 А)
  • Видеокабель VGA
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.lg.com/ru/
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

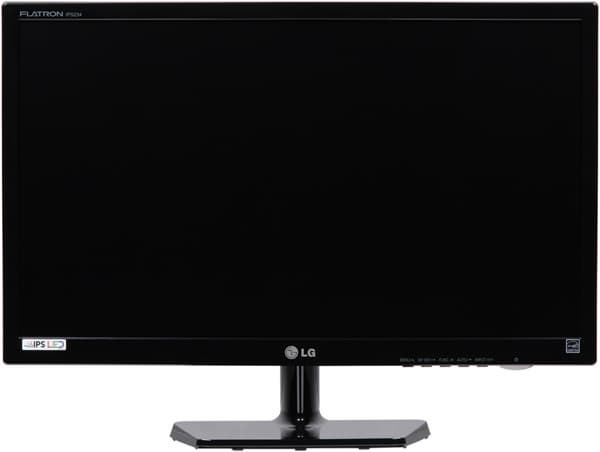

ЖК-монитор LG IPS234T, вид спереди

В целом, дизайн и конструктивное исполнение этого монитора типичны и для всего бюджетного класса современных тонких мониторов со светодиодной подсветкой и внешними блоками питания. Корпус блока экрана, стойка и основание подставки изготовлены из черного пластика.

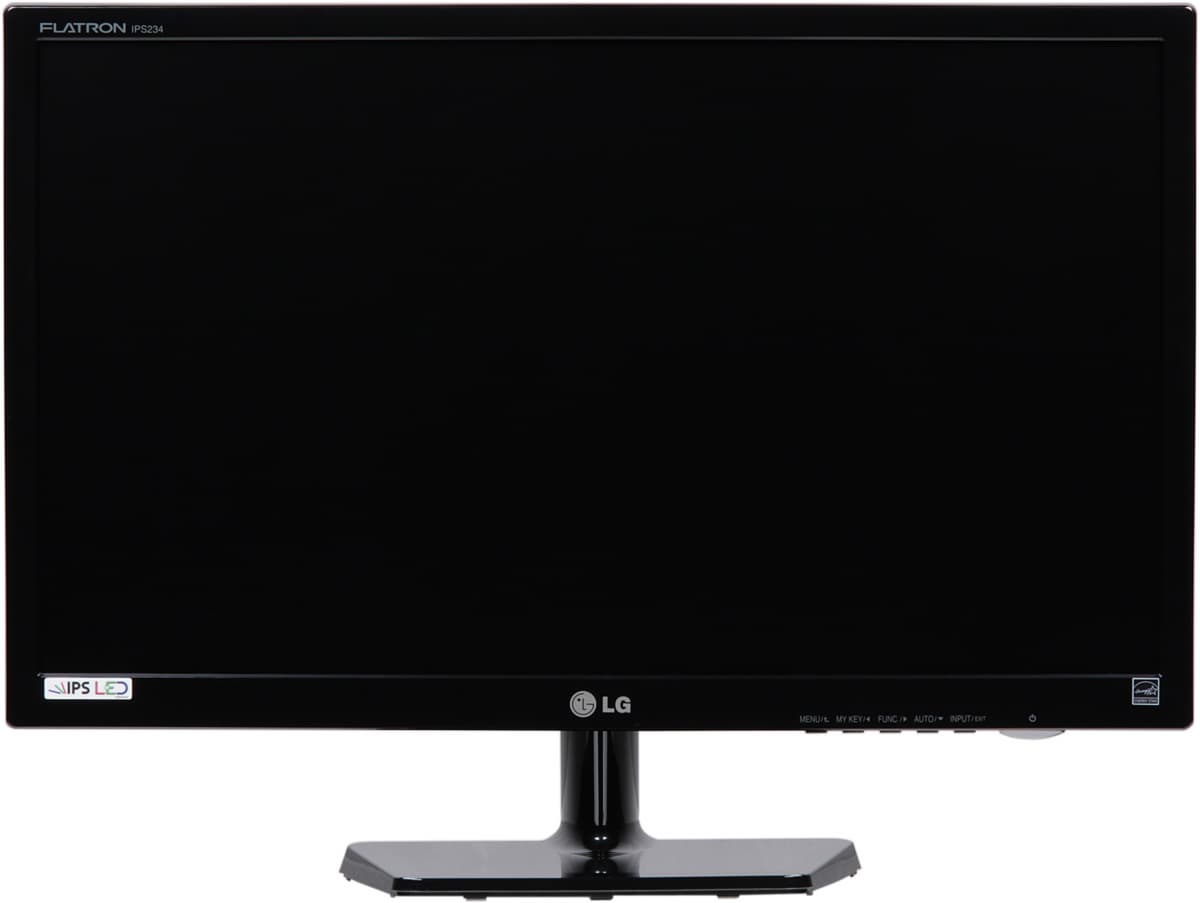

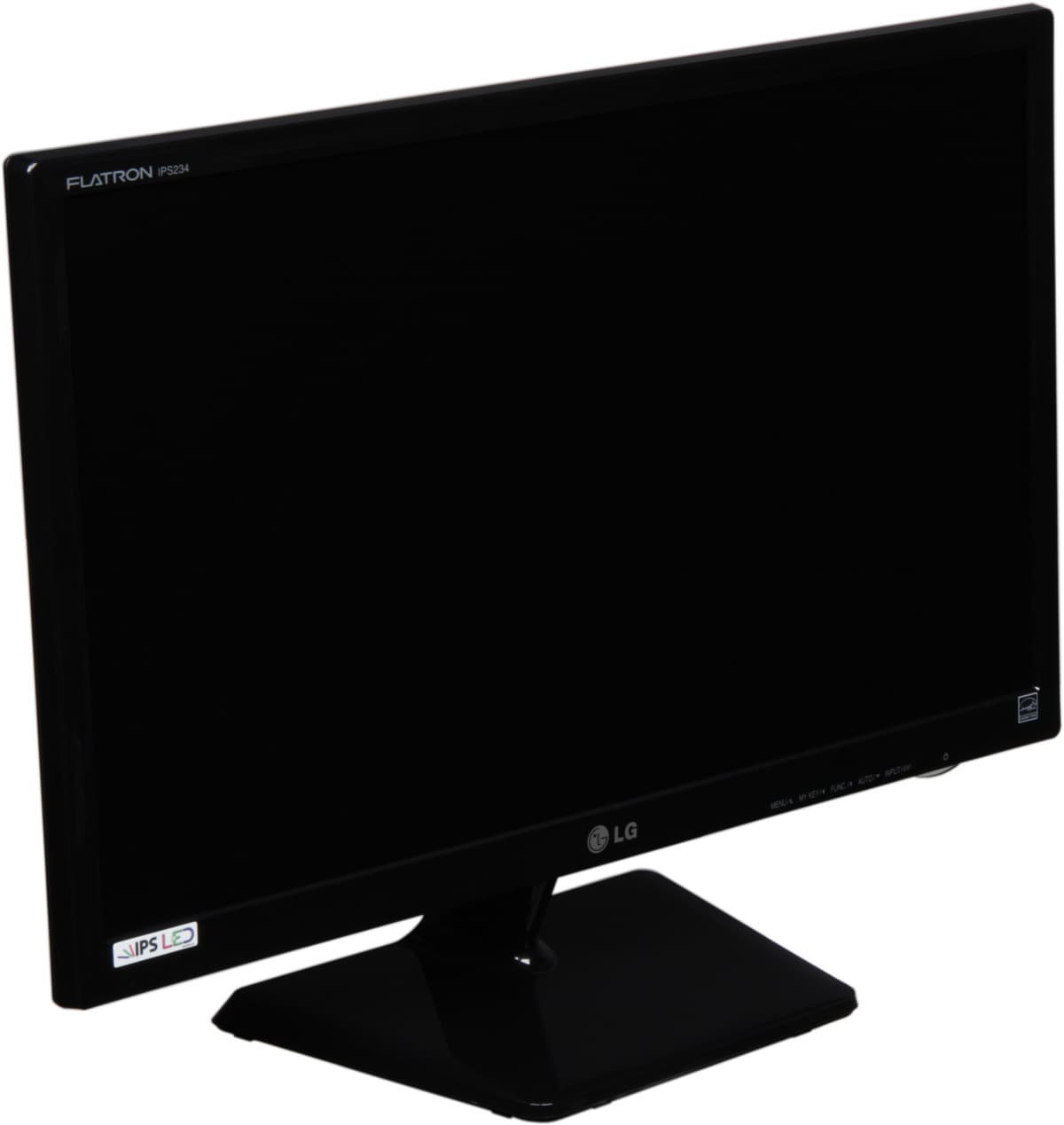

ЖК-монитор LG IPS234T, общий вид

Фронтальная рамка, стойка и верх основания подставки имеют зеркально-гладкую, маркую и не очень устойчивую к появлению царапин поверхность. Внешний периметр блока экрана матовый, а задняя панель тоже матовая и на большей части имеет рельефный узор. Поверхность матрицы черная и матовая. На нижнем торце блока экрана ближе к правому углу находятся кнопки управления и кнопка питания, подсвечивающаяся индикатором состояния.

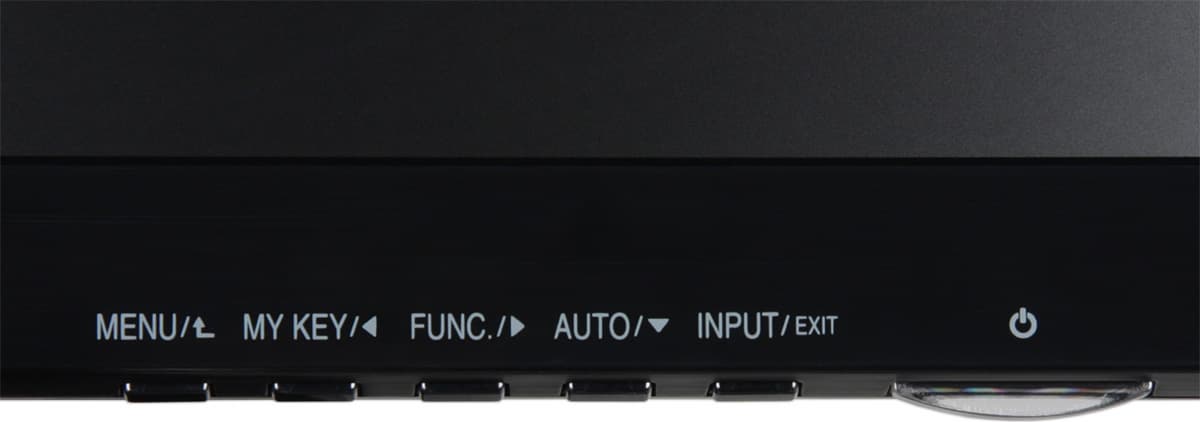

ЖК-монитор LG IPS234T, контрольная панель

Подписи к кнопкам помещены на фронтальную поверхность рамки, они достаточно крупные и контрастные. Разъем питания и интерфейсные разъемы расположены в неглубокой нише сзади и ориентированы назад.

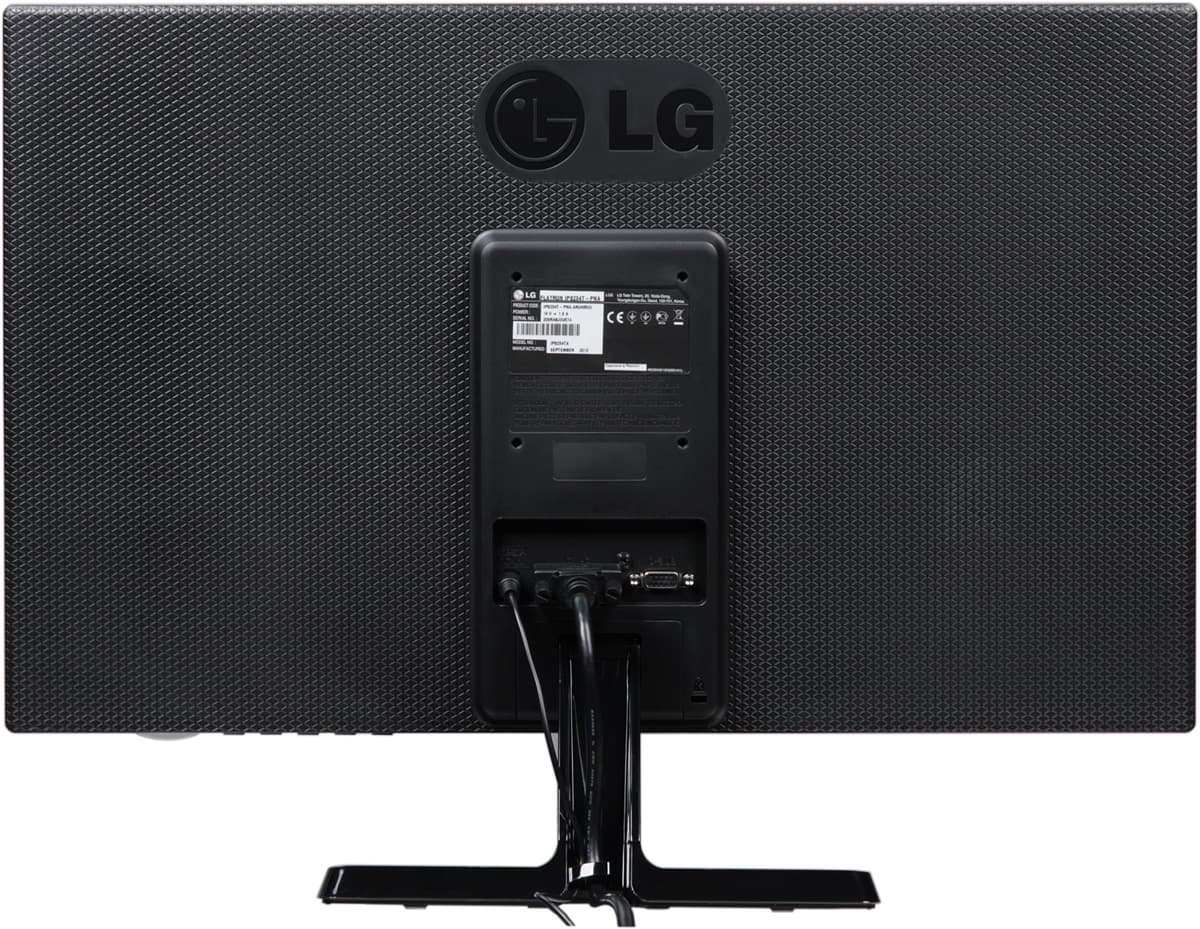

ЖК-монитор LG IPS234T, вид сзади

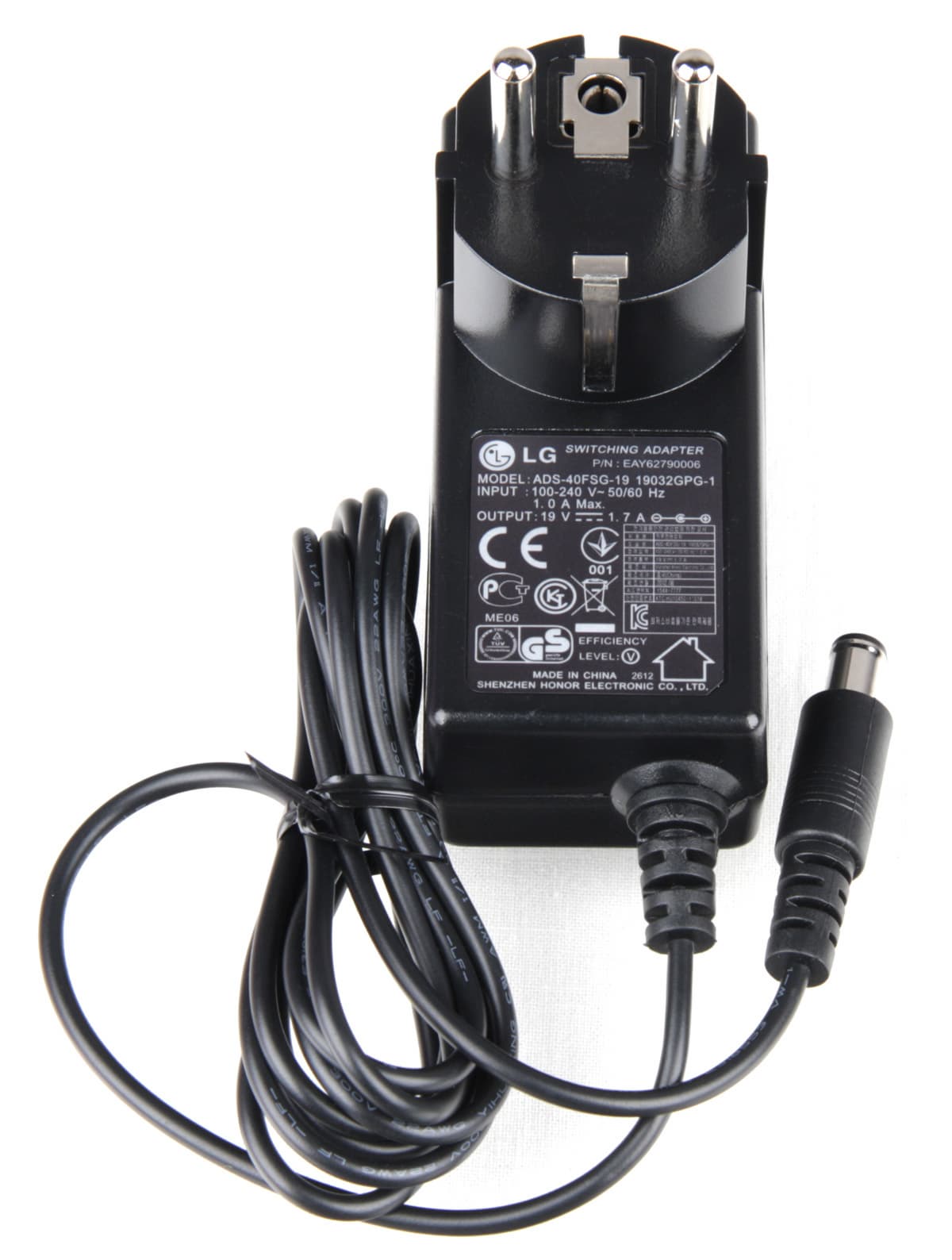

Монитор оснащен внешним относительно небольшим и легким блоком питания.

ЖК-монитор LG IPS234T, внешний БП

На задней панели можно обнаружить разъем для кенсингтонского замка. Основание подставки снизу усилено многочисленными ребрами жесткости. Четыре квадратные резиновые ножки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Впрочем, конструкция подставки не очень жесткая, поэтому даже при легком нажатии на кнопки монитор раскачивается. Основание к стойке прикручивается металлическим винтом с пазом под плоскую отвертку, которую может заменить монета. Шарнир в блоке экрана позволяет немного наклонять блок экрана вперед и больше — назад.

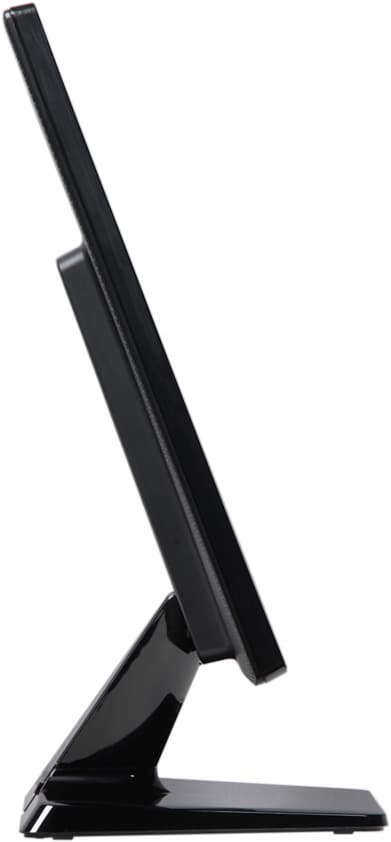

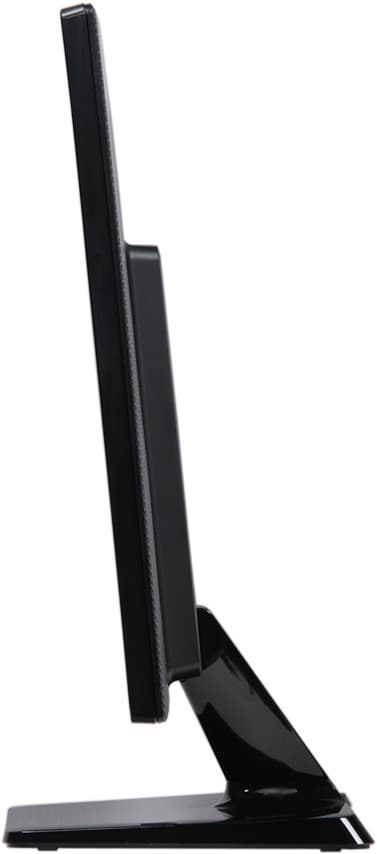

ЖК-монитор LG IPS234T, вид сбоку    ЖК-монитор LG IPS234T, вид сбоку

При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 75 на 75 мм). Желоб сзади на стойке подставки и скоба в нижней части стойки позволят аккуратно уложить отходящие кабели. Монитор упакован в картонную коробку с минимальным количеством упаковочного пенопласта внутри. Коробка имеет пластиковую ручку сверху, что облегчает транспортировку купленного монитора. Изготовлен монитор в России. Сам по себе этот факт ни о чем не говорит, но претензию, относящуюся именно к российской сборке, высказать можно: наклейка с телефонами сервисных центров, прилепленная на заднюю панель, имеет клеевой слой, который остается на мониторе при удалении этой раздражающей глаз бумажки и не смывается растворителями, еще не портящими пластик монитора.

Коммутация

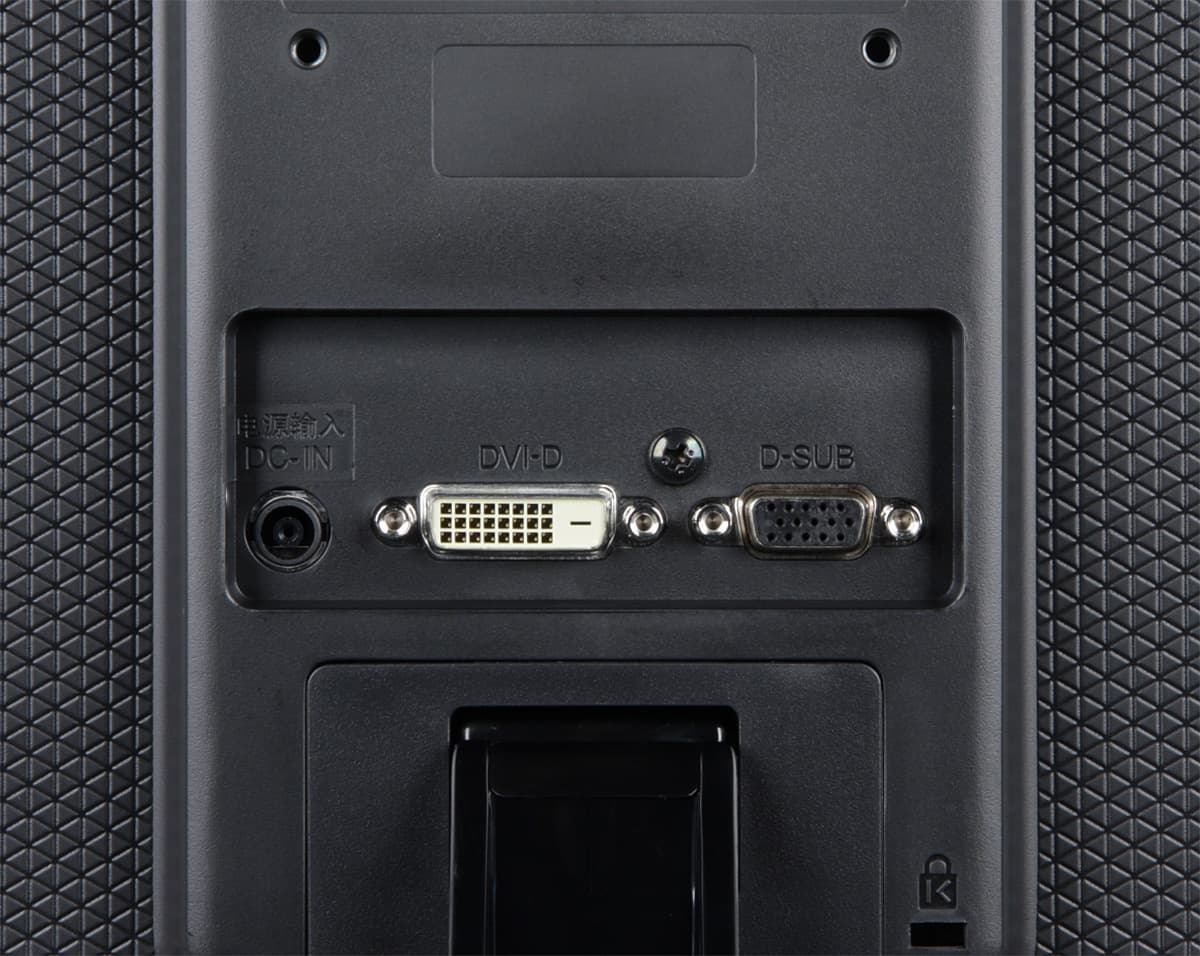

ЖК-монитор LG IPS234T, разъемы

Монитор оснащен двумя входами: DVI-D и VGA. Если сигнал с текущего входа пропадает (или кабель отсоединяют), то монитор автоматически пытается переключиться на другой, а, не находя сигнала, монитор переходит в ждущий режим. Вход DVI-D поддерживает HDCP, поэтому, воспользовавшись кабелем-переходником (или переходником и HDMI-кабелем), к этому входу можно подключать бытовой плеер с HDMI-выходом.

Меню, локализация и управление

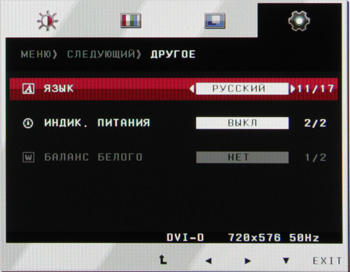

Индикатор питания при работе ярко светится красным, в режиме ожидания медленно мигает и не горит, если монитор выключен. Постоянную подсветку индикатора питания можно отключить через меню установок. Когда на экране нет меню, первая (слева направо) кнопка выводит страницу с самыми важными настройками, откуда можно перейти к остальным страницам меню установок.

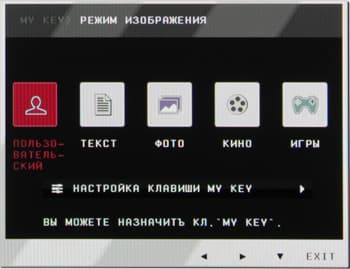

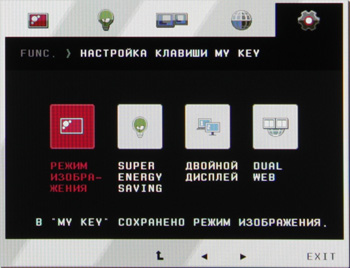

ЖК-монитор LG IPS234T, меню установок

Вторая кнопка — вызов одной из выбранных пользователем страниц с дополнительными настройками.

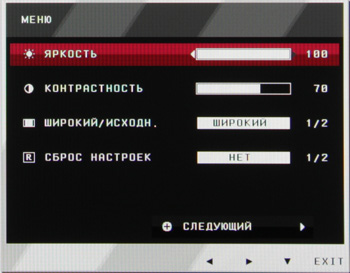

ЖК-монитор LG IPS234T, меню установок

Третья кнопка — вызов меню с дополнительными настройками.

ЖК-монитор LG IPS234T, меню установок

Четвертая — запуск автоматической подстройки под параметры VGA-сигнала. Пятая — переключение входов. Навигация по меню относительно удобная, отчасти благодаря тому, что в нижней части меню точно над кнопками располагаются подсказки по их функциям. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Есть русская версия экранного меню.

ЖК-монитор LG IPS234T, меню установок

Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. К монитору прилагается краткое руководство пользователя с русским текстом. На CD-ROM из комплекта мы обнаружили инсталляторы Adobe Acrobat Reader и программы DualPackage, PDF-файлы с полной версией руководства пользователя (вариант на русском языке присутствует), а также драйвер монитора в виде комплекта из файлов *.CAT, *.ICM и *.INF. Программа DualPackage обеспечивает автоматизацию расположения окон в двух половинках экрана. При работе программы режимы ее работы можно выбирать как из трея, так и из меню самого монитора (функции Двойной дисплей и Dual web). Если честно, мы так и не прониклись полезностью этой утилиты — видимо, не хватило терпения в ней разобраться.

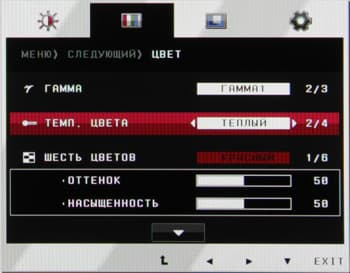

Присутствуют стандартные настройки Яркость, Контрастность и Четкость. Цветовая температура устанавливается или выбором одного из трех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

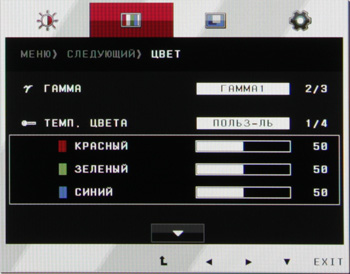

ЖК-монитор LG IPS234T, меню установок

ЖК-монитор LG IPS234T, меню установок

Кроме того, можно настраивать оттенок и насыщенность шести основных цветов. Есть три профиля гамма-коррекции. Предустановленные сочетания настроек хранятся в четырех нередактируемых профилях (страница Режим изображения).

Режимов геометрической трансформации всего два: Широкий — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и Исходн. — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме в случае стандартных сигналов PAL пропорции картинки 4:3 немного искажаются, а NTSC — нет. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Есть специальная функция, которая при VGA-подключении автоматически установит уровни черного и белого. Для этого нужно вывести на экран картинку, содержащую как черные, так и белые поля и включить функцию Баланс белого. Как при VGA, так и при DVI и HDMI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. «Кристаллический» эффект (микроскопическая вариация яркости) практически отсутствует.

Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300 и кабеля-переходника с HDMI на DVI. Монитор не воспринимает чересстрочные сигналы 576i, 480i и 1080i. Режимы 576p, 480p, 720p и 1080p монитор поддерживает, а 1080p при 24 кадр/с не поддерживается. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

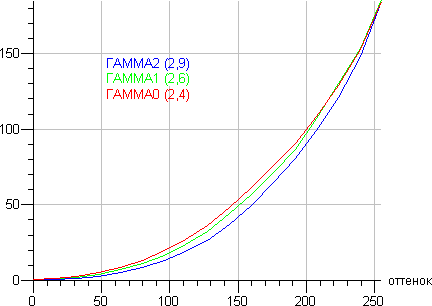

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

ЖК-монитор LG IPS234T, Гамма-кривые

К стандартной гамма-кривая оказалась ближе всего при Гамма0, однако при этом пара самых темных оттенков не отличаются по яркости от черного цвета, поэтому все дальнейшие измерения мы проводили при Гамма1. Заметим, что настройку Контрастность мы установили в 60, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. Далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

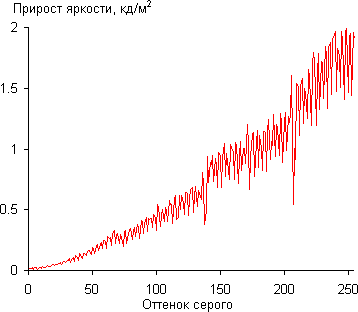

ЖК-монитор LG IPS234T, Дифференциальная гамма-кривая

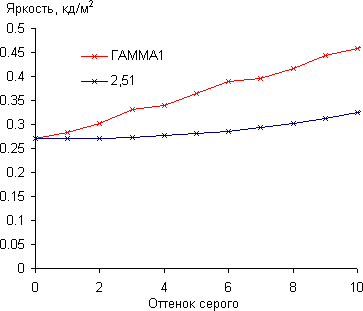

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

ЖК-монитор LG IPS234T, Гамма-кривая, начальный участок

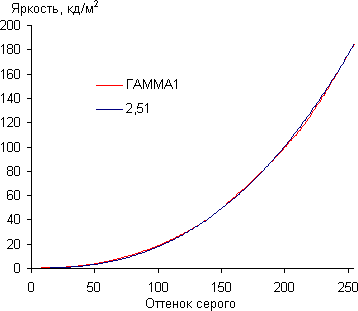

Аппроксимация полученной гамма-кривой дала показатель 2,51, что выше стандартного значения 2,2, то есть изображение на этом мониторе будет выглядеть немного темнее, чем должно быть. При этом аппроксимирующая степенная функция несильно отклоняется от реальной гамма-кривой:

ЖК-монитор LG IPS234T, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.4.0).

Цветовой охват чуть-чуть шире sRGB:

ЖК-монитор LG IPS234T, цветовой охват

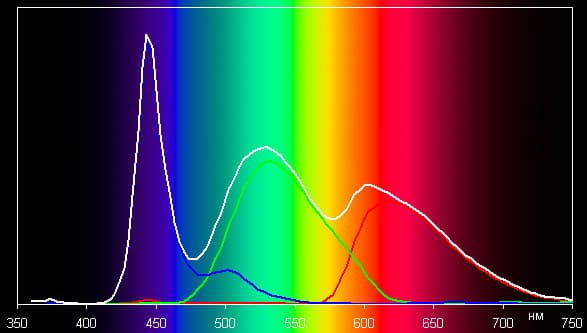

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор LG IPS234T, спектр

Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае пользовательского профиля без коррекции и после ручной коррекции усиления трех основных цветов:

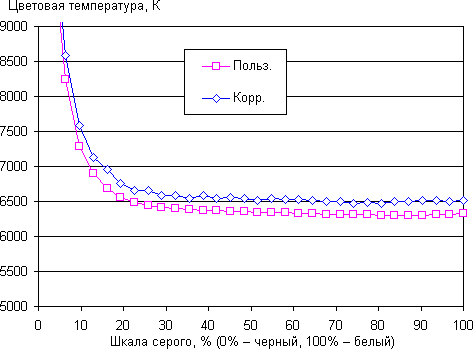

ЖК-монитор LG IPS234T, цветовая температура

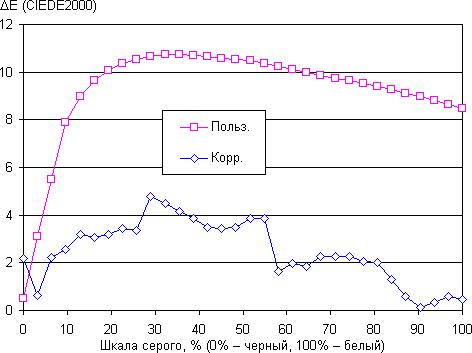

ЖК-монитор LG IPS234T, дельта E

Ручная коррекция значимо улучшила цветопередачу — на всей имеющей значение части шкалы серого цветовая температура максимально приблизилась к 6500 К, а показатель ΔE опустился ниже 6 единиц. Хороший результат для монитора, не предназначенного для профессиональной работы с цветом. (Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.) Настройки после данной коррекции: Контрастность = 60, Красный = 49, Зеленый = 43 и Синий = 50

Измерение равномерности черного и белого полей, яркости и энергопотребления

Так как в мониторе есть неотключаемая автоматическая подстройка яркости, то измерения яркости проводились в 16 точках экрана на поле с чередование черных и белых полей («шахматное» поле). Контрастность вычислялась, как отношение яркости полей (после инвертирования) в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,30 кд/м² −13 27
Яркость белого поля 232 кд/м² −9,4 5,6
Контрастность 790:1 −18 12

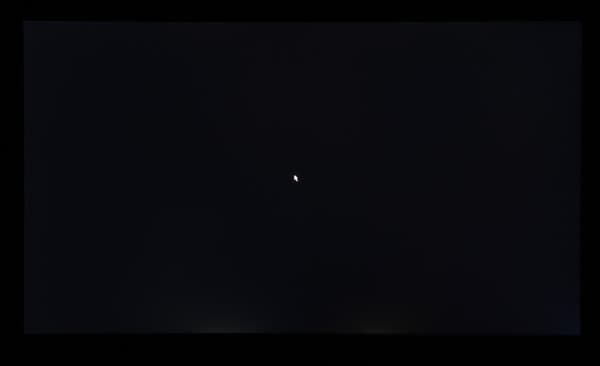

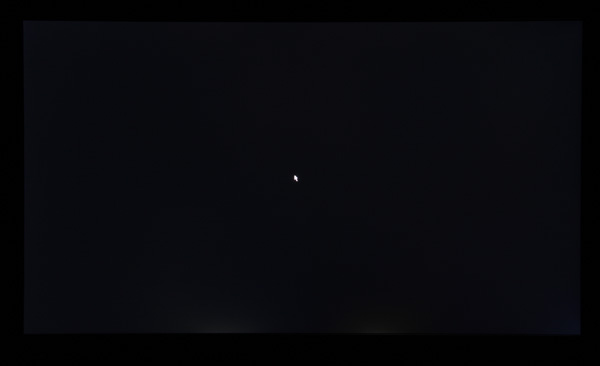

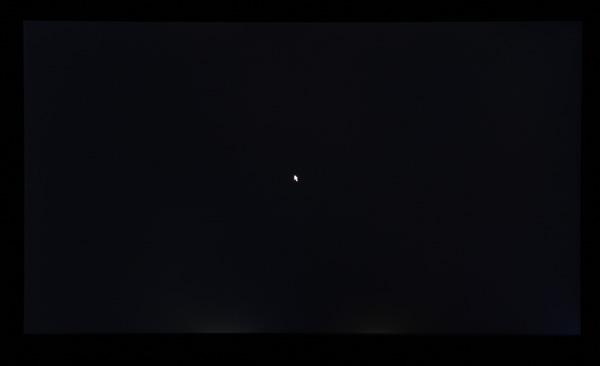

Аппаратные измерения показали хорошую равномерность яркости белого поля. Равномерность черного поля и контрастности невысокая. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля (в центре — белый курсор мыши):

ЖК-монитор LG IPS234T, Черное поле

Функция динамической подстройки яркости подсветки работает следующим образом: через 0,5 с после вывода черного поля во весь экран яркость начинает уменьшаться и через 1 с подсветка выключается, при переключении на белое поле яркость увеличивается до максимума практически мгновенно. Так как даже курсора мыши достаточно для повышения яркости до максимума, то польза от динамической подстройки яркости заключается в возможности указывать огромное значение динамической контрастности.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 230 24,2
50 157 19,1
0 76,7 14,1

В режиме ожидания монитор потребляет 0,9 Вт, в выключенном состоянии — 0,2-0,3 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцания подсветки не видно, благодаря высокой частоте модуляции (прямоугольными импульсами со 100% амплитудой) — 240 Гц.

Определение времени отклика и задержки вывода

При Контрастность = 70 (максимальное значение, при котором еще различимы все оттенки в светах) время отклика при переходе черный-белый-черный равно 16,6 мс (8,8 мс вкл. + 7,9 мс выкл.). Переходы между полутонами происходят в среднем за 25,9 мс в сумме. Режим с разгоном матрицы отсутствует.

Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 1,1 мс при VGA-подключении и 10,2 мс при DVI-подключении. С практической точки зрения можно считать, что изображение выводится без задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор LG IPS234T, углы обзора в вертикальной плоскости ЖК-монитор LG IPS234T, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор LG IPS234T, углы обзора по диагонали ЖК-монитор LG IPS234T, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор LG IPS234T, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −34/35
Горизонтальное −48/45
Диагональное −40/42

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Цветовой тон черного поля при диагональном отклонении меняется, но остается близким к нейтрально серому цвету. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления приближается к отметке 10:1 и опускается ниже при отклонении вверх и вбок.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор LG IPS234T, Сдвиг цвета по вертикалиЖК-монитор LG IPS234T, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор LG IPS234T, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении по вертикали и по горизонтали на уровне 45° ΔE меньше 3 для большинства протестированных оттенков, но при отклонении по диагонали ΔE для синего и светло-синего поля резко возрастает.

Выводы

По совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой и для просмотра кино. К сожалению, отсутствует функция разгона матрицы, поэтому в очень динамичных играх может ощущаться некоторая нехватка скорости переключения ЖК-ячеек. Впрочем, даже без разгона матрица не является очень медленной.

Достоинства:

  • Хорошее качество цветопередачи
  • Небольшая задержка вывода
  • Русифицированное меню
  • Отключаемая подсветка индикатора

Недостатки:

  • Заметная неравномерность черного поля
