ЖК-монитор HANNSverona


Компания HANNspree производит мониторы, телевизоры и др. устройства, главной особенностью которых является необычный дизайн. Увы, мониторов в виде разнообразных зверюшек и спортивных аксессуаров нам тестировать еще не приходилось. Был спокойного дизайна монитор HANNS-G HU196DP, теперь вот достался строгий широкоформатный 22-дюймовый HANNSverona (код модели JM01-22E1-000G), ни тебе ни лапок, ни колесиков…

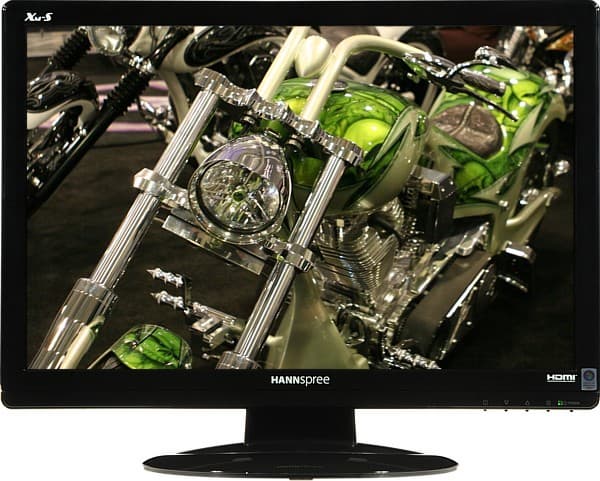

Изображение на экране - www.nataliakulikova.ru CC(BY)

Комплект поставки, технические характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

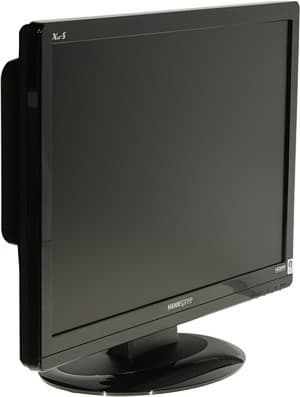

Корпус монитора и подставка изготовлены из пластика с черным покрытием. В основном поверхность матовая и немного шершавая, но передняя рамка и периметр основания подставки глянцево-блестящие, что и является главной особенностью дизайна. Монитор действительно выглядит довольно привлекательно, но черные блестящие поверхности имеют тенденцию собирать отпечатки пальцев, царапины и пыль, в результате чего от привлекательности мало что остается. Чтобы монитор продолжал радовать владельца, придется периодически пользоваться бархоткой для чистки и полировки. Производитель не побеспокоился о столь необходимом аксессуаре, но ведь у того, кому нравится черный блеск, бархотка наверняка уже есть.

Side

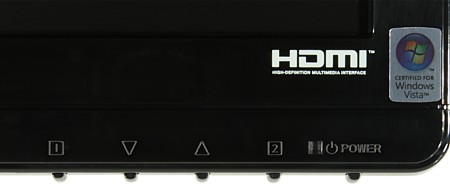

Кнопки управления расположены на нижнем торце справа и спереди их практически не видно.

Buttons

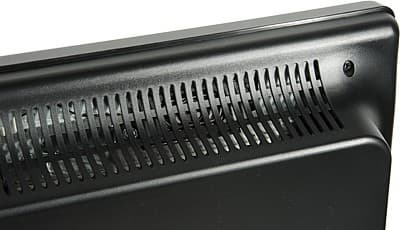

Ориентироваться приходится на ощупь и по обозначениям спереди. В нижнем правом углу есть небольшой и неяркий индикатор состояния. Несколько необычно размещены динамики — под верхней вентиляционной решеткой.

Speakers

Направлены динамики вверх и назад. Разъем питания и интерфейсные разъемы находятся в нише на нижнем торце уступа, образованного переходом толстой части корпуса в узкую. Некоторое неудобство возникает только при подключении VGA-кабеля с громоздким типом разъема, так как толстый кабель приходится изгибать под прямым углом из-за расположенного рядом кожуха шарнира подставки.

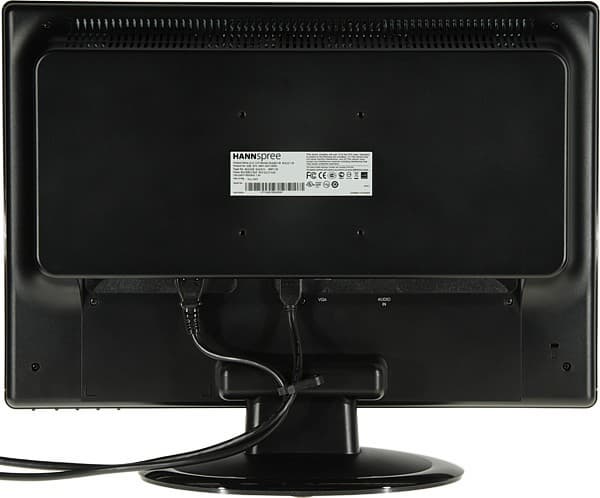

Rear

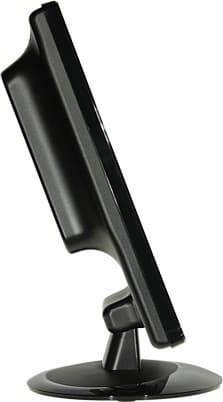

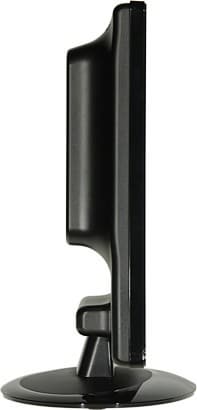

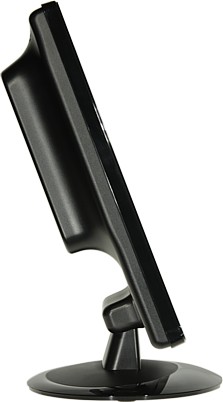

К монитору прилагается пластиковый хомутик, вставляемый в отверстие упомянутого кожуха. Хомутик позволяет организовать отходящие провода в аккуратный пучок. На задней панели присутствуют разъем для замка Кенсингтона и отверстия под VESA-кронштейн (100 мм). Подставка монитора имеет очень простую конструкцию с одной степенью свободы — монитор можно только отклонить назад на 20 градусов от вертикального положения.

Side     Side

Основание подставки фиксируется на стойке с помощью двух защелок. Чтобы закрепить основание на стойке нужны только руки, чтобы их разъединить — тоже руки, но чуть более сильные. Конструкция подставки не очень жесткая, но монитор стоит на ней устойчиво.

Меню

OSD

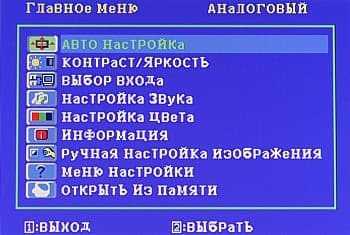

Для навигации по меню используются 4 кнопки. Навигация, в принципе, удобная. Еще бы кнопку питания убрать подальше от навигационных так, чтобы ее трудно было случайно нажать при работе с меню. Когда нет меню, то кнопка вниз вызывает окошко с яркостью и контрастностью, кнопка вверх меняет режим геометрической трансформации, а кнопка 2 включает автоподстройку под VGA-сигнал. Есть функции, вызываемые сочетаниями кнопок — см. руководство.

OSD

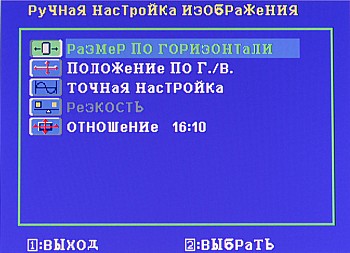

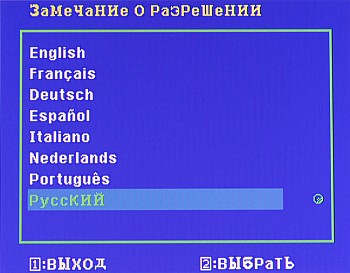

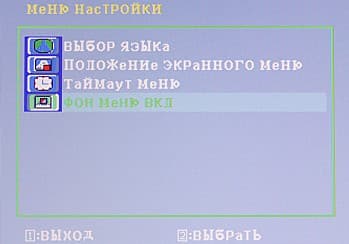

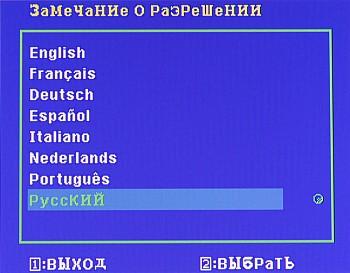

Шрифт русской версии меню настолько корявый, что смотрится как дизайнерская находка. Перевод на русский, тем не менее, достаточно правильный. Настраивается положение меню на экране и тайм-аут автоматического выхода из меню, а фон меню можно сделать полупрозрачным.

OSD

Коммутация

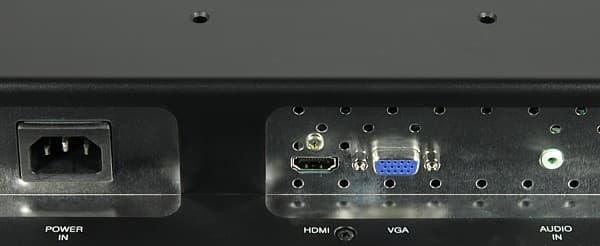

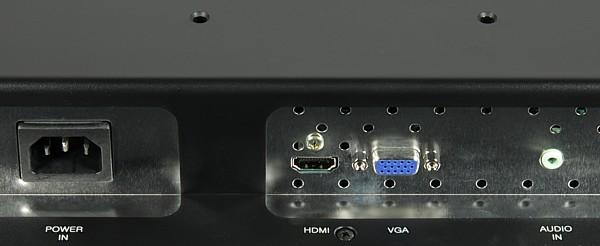

Connectors

Монитор оснащен аналоговым входом VGA и цифровым HDMI, поддерживающим HDCP. Тип активного входа выбирается в меню. При пропадании сигнала, монитор ищет сигнал на другом входе, и, обнаружив, переключается на него. Аналоговый аудиосигнал на встроенные колонки подается с помощью разъема миниджек 3,5 мм, а цифровой — по HDMI.

Звук

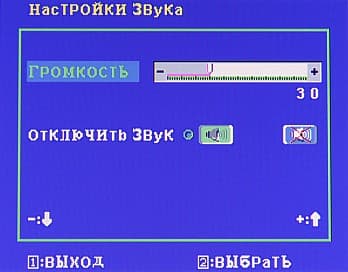

Громкость регулируется на странице меню.

OSD

Динамики не очень громкие, на большой громкости искажения очень большие. Звук несколько необычный из-за особенностей расположения динамиков.

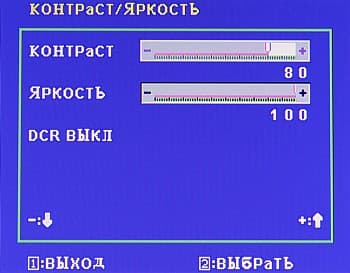

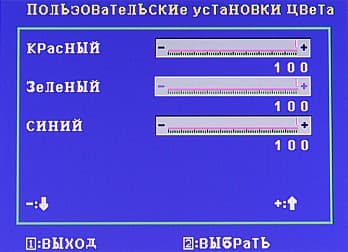

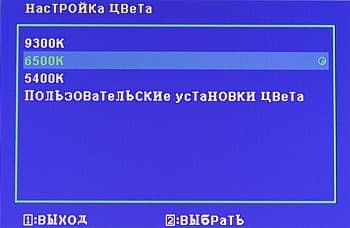

Настроек немного: яркость, контрастность и регулировка цветовой температуры — 3 профиля и ручной баланс.

OSD

OSD

OSD

Есть функция DCR, которая, как обещают, повышает контрастность. При включении DCR настройка яркости становится недоступной, но никаких видимых изменений картинки не происходит, ни статической, ни динамической. Режимов геометрической трансформации два: 16:10 — на весь экран, и 4:3 — картинка соответствующего формата с черными полосами справа и слева.

OSD

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала на удобных изображениях выполняется быстро и правильно. Поддерживается разрешение до 1680 на 1050 пикселей. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1680 на 1050 как при DVI- (с помощью переходника), так и при VGA-подключении четко различаются полоски через один пиксель, артефактов нет. Белое поле по периметру чуть темнеет, черное наоборот, чуть светлеет. Оттенки различаются примерно с 6 в тенях и до 255 в светах с градацией через 1. При взгляде чуть сверху темные оттенки различаются уже с 3. Полный охват оттенков цветов достигается, с помощью динамического смешения (дизеринга). Яркости монитора достаточно для офисной работы и просмотра фильмов, но запаса не ощущается. При плавной прокрутке текст смазывается совсем чуть-чуть, матрица кажется очень быстрой. Направленным поиском артефактов от разгона матрицы обнаружить их не удалось, но был случайно замечен светлый двойник (белый контур) курсора мыши, появляющийся при быстром движении на белом фоне. Поведение матрицы при отклонении взгляда от перпендикуляра к экрану выдает технологию TN+Film: белое поле при отклонении вправо-влево несколько желтеет, вверх — темнеет, вниз — темнеет и чуть зеленеет; в случае черного поля при отклонении вправо-влево оно чуть светлеет и приобретает слегка сиреневый оттенок, вверх — фиолетовый, вниз — просто светлеет; при отклонении вниз оттенки серого инвертируются.

При подключении по HDMI поддерживаются те же режимы, что и по VGA, плюс кинотеатральные 480i/p, 576i/p, 720p, 1080i. Часть режимов второй группы была опробована при подключении к Blu-ray-плееру Samsung BD-P1400. В режимах 480p и 576p четкость изображения очень хорошая, цвета правильные, артефактов и оверскана нет, масштабирование работает хорошо, но самые темные оттенки сливаются с черным, в результате темные сцены теряют детализацию в тенях. Вертикальная развертка синхронизирована с типом сигнала. В режиме 720p все то же самое, но градации оттенков оттенки различимы как в тенях, так и в светах. В режиме 1080i нет никакого деинтерлейсинга, а масштабирование к разрешению матрицы сопровождается возникновением заметных артефактов. Т.е. при просмотре фильмов по HDMI с помощью бытового плеера наилучшее по качеству изображение обеспечивает режим 720p.

Тестирование ЖК-матрицы

Часть параметров матрицы мы проверили с помощью наших приборов. Методика подробно описана тут.

Определение яркости и оценка качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. Значения настроек: Контраст = 82. Яркость = 100. В таблице приведены яркость белого поля и цветовая температура на участках шкалы серого.

Значение
Настройка цвета
Цветовая температура на различных участках шкалы серого, К Яркость белого поля, кд/м²
50%* 75% 100%
6500 К 7320 7560 6710 218
R = 91, G = 83, B = 85 6280 6760 6620 114
* 0% — черный, 100% — белый.

В случае профиля 6500 К цветовая температура выше целевого значения, а серый цвет имеет посторонние оттенки. При ручной регулировке цветового баланса (вторая строчка в таблице) удалось значительно улучшить цветопередачу, правда, за счет снижения яркости.

Ниже приведены графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

Gamma-curves
Настройка цвета: 6500 К

Gamma-curves
Настройка цвета: R = 91, G = 83, B = 85

Видно, что после ручной подстройки гамма-кривые индивидуальных цветов стали плавными и приблизились к целевой гамма-кривой. Небольшой завал в тенях все же остался. Устранить его можно программной калибровкой или настройками видеокарты, конечно за счет некоторого уменьшения количества отображаемых оттенков.

Определение времени отклика

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Время отклика при переходе черный-белый-черный:

Значение настроек Время, мс
включения выключения сумма
Яркость = 100,
Контраст = 80
2,55 0,70 3,25
Яркость = 100,
Контраст = 100
2,62 0,80 3,42

Время отклика при переходах между полутонами (Яркость = 100, Контраст = 80, Настройка цвета = 6500 К):



Времена отклика при переходе от полутона X до белого.

Времена отклика при переходе от черного до полутона X.

Времена отклика при переходе между полутонами с разницей 20%.

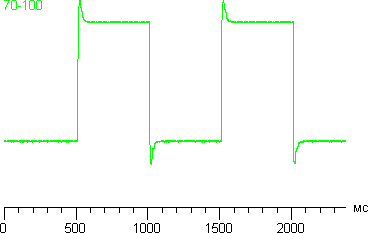

Переход между полутонами происходит очень быстро — максимум до 7 мс в сумме. Разумеется, такой результат невозможно достичь без разгона матрицы. Следствием разгона является как малое время переключения, так и всплески яркости, присутствующие на графиках зависимости яркости от времени.

Tr graph 0-20

Зримое воплощение такие всплески могут привести к появлению артефактов в виде контуров от двигающихся объектов (см. выше про курсор мыши).

Измерение равномерности черного и белого полей и углов обзора

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании «Фотооптик-Фильтры», отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Значения настроек: Яркость = 100, Контраст = 80, Настройка цвета = 6500 К.

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,3 кд/м² −16,4 30,2
Яркость белого поля 169 кд/м² −11,6 14,0
Контрастность 574:1 −13,2 11,0

Неравномерность всех параметров довольно существенная, зато контрастность очень высокая.

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы) и к нижнему левому углу (отрицательные углы)).

В вертикальной плоскости В вертикальной плоскости
В вертикальной плоскости


В горизонтальной плоскости По диагонали
В горизонтальной плоскости


По диагонали

Контрастность Контрастность увеличено
Контрастность

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз уже примерно при 20° темные оттенки практически сливаются с черным, при больших углах оттенки инвертируются. При отклонении вверх белый цвет сливается со светло-серым примерно при 65°. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Контрастность в диапазоне углов ±82° пересекает отметку 10:1 только при отклонении по вертикали вниз на 45°. В целом матрица демонстрирует типичное поведение для недорогих TN+Film матриц.

Выводы

Дизайн монитора может привлечь категорию покупателей, которым нравится черное и блестящее. Собственно как монитор устройство получилось достаточно универсальным: высокое разрешение и отсутствие артефактов позволяют комфортно работать в офисных программах, приемлемая цветопередача (после подстройки) — редактировать графические изображения, быстрая матрица — играть в динамические игры, широкий формат и HDMI-вход — использовать монитор в качестве телевизора при просмотре фильмов.

Достоинства:

  • Интересный дизайн
  • Высокая контрастность
  • Быстрая матрица
  • HDMI-вход с поддержкой HDCP
  • Русифицированное меню

Недостатки:

  • Простая конструкция подставки


Благодарим компанию «Trinity Electronics»
за предоставленный на тестирование ЖК-монитор HANNSverona
