TV- и FM-тюнеры VideoMate Action Pro и VideoMate Action Ultra — непохожие близнецы с интерфейсом USB 2.0 от Compro Technology




«А по-моему, они и сами не знают,
кто из них сидит перед телевизором.
У близнецов, говорят, это бывает»

В. Медведев «Непохожие близнецы»

Увеличивающийся спрос на компьютерные TV-тюнеры с интерфейсом USB 2.0 привел к появлению таких устройств в ассортименте каждого уважающего себя производителя. Большинство компаний ограничилось одной — двумя моделями, однако тайваньская Compro Technology ушла в отрыв от конкурентов, предоставив на выбор целых три (!) линейки мобильных тюнеров. Мы уже рассматривали ComproVideoMate Live USB2.0 с поддержкой аппаратного сжатия в MPEG-1/2 и одного из представителей семейства VideoMate For You. Пришло время поближе познакомиться с новинками — тюнерами серии Action. Полный список моделей выглядит следующим образом.

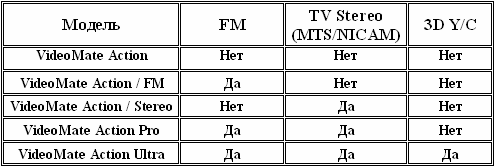

Для этого обзора мы выбрали VideoMate Action Pro с поддержкой NICAM и FM-стерео и топ-модель VideoMate Action Ultra, обладающую возможностью разделения яркостной и цветностной составляющих композитного и телевизионного сигналов 3D Y/C Separation.

Комплект поставки

Оформление коробки Action Pro подчеркивает мобильную направленность серии.

А вот упаковка Action Ultra дает понять, что мы имеем дело с Hi-End-продуктом.

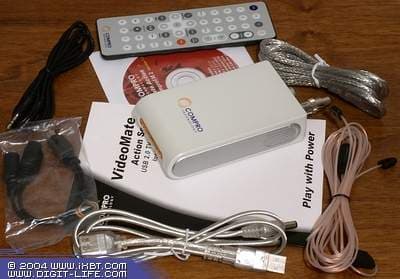

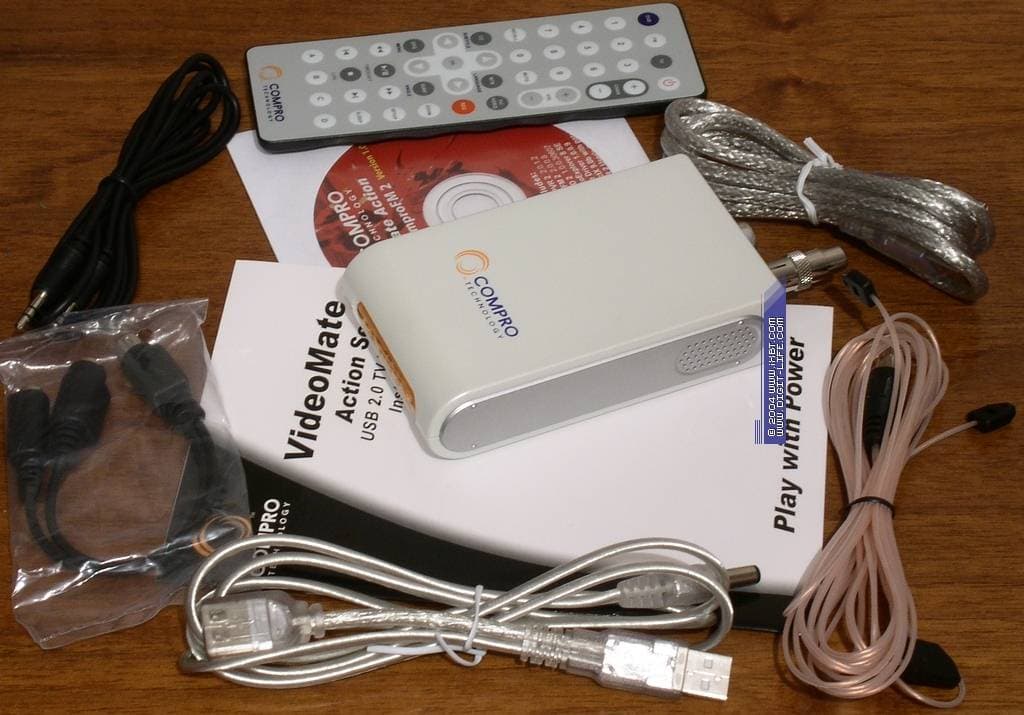

В комплект поставки Action Pro входят

  • Тюнер
  • Пульт ДУ
  • Кабель USB 2.0 A — B
  • USB-кабель для подключения дополнительного питания
  • Аудиокабель mini-jack — mini-jack
  • Переходник Mini-DIN 7-pin — S-Video вход + аудиовыход
  • FM-антенна
  • CD с драйверами и программным обеспечением
  • Руководство пользователя

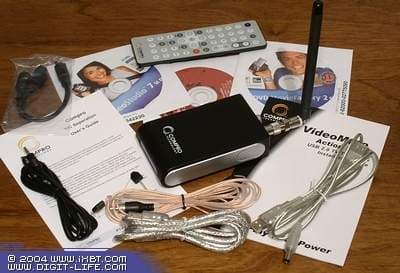

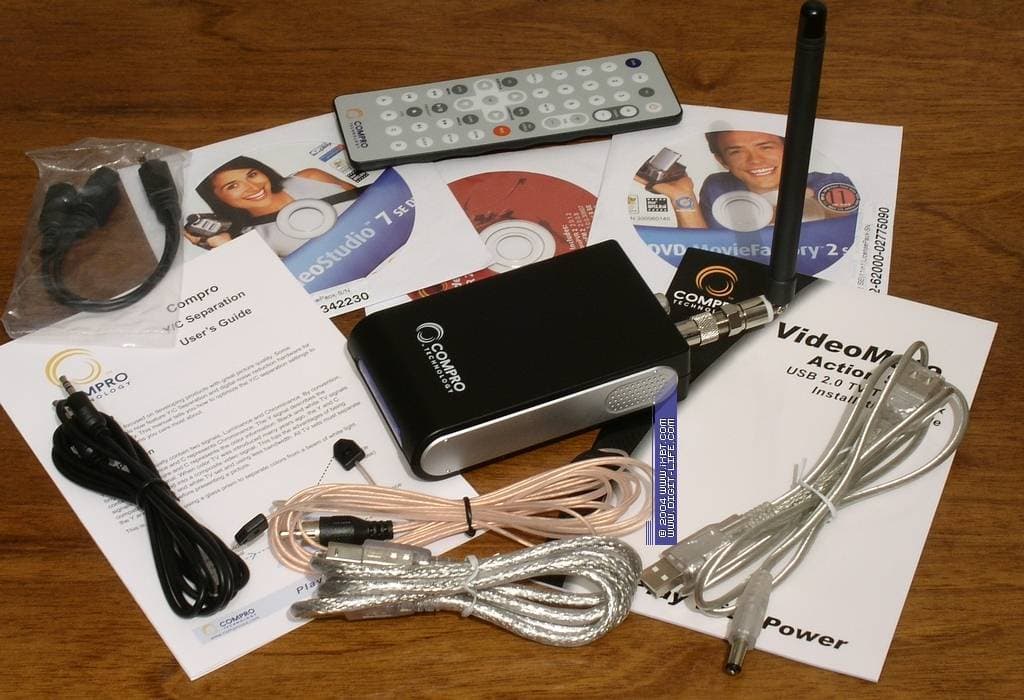

Комплектация Action Ultra несколько отличается.

К нему прилагается компактная FM-антенна, 2 CD с дополнительным ПО и брошюра о работе системы 3D Y/C Separation. Кроме этого, Action Ultra имеет дополнительный бонус в виде Ulead DVD MovieFactory 2SE для создания собственных VCD, SVCD или DVD и

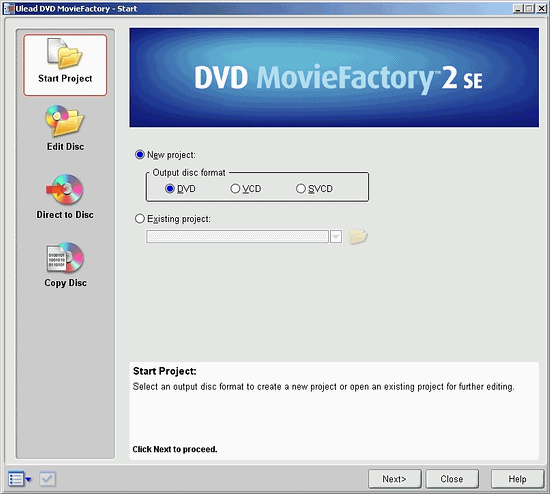

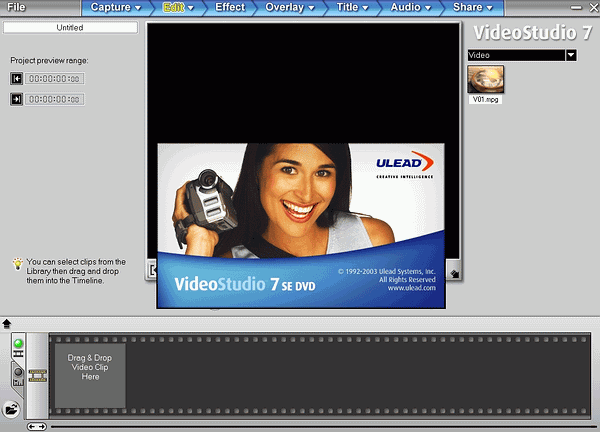

Ulead VideoStudio 7SE DVD для захвата и редактирования видео.

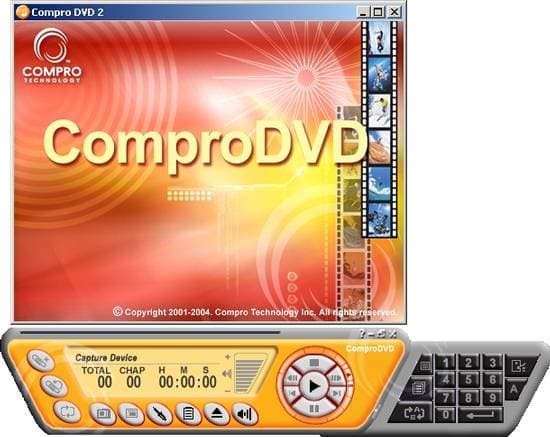

Дополнительное ПО к остальным тюнерам серии ограничивается DVD-проигрывателем ComproDVD 2

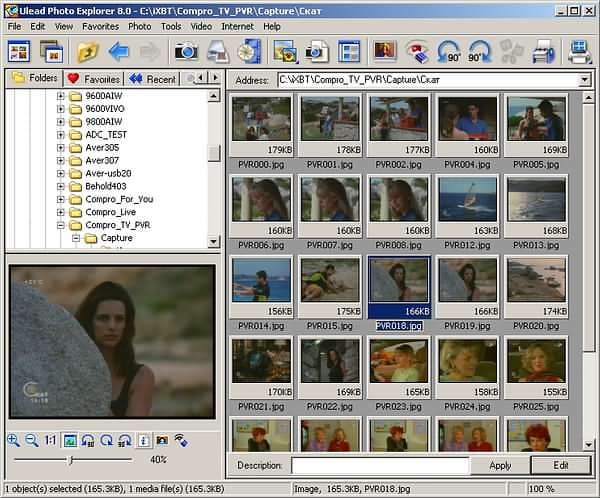

и Ulead Photo Explorer 8.0 SE, кодеки которого используются при работе штатной программы ComproPVR 2.

Конструкция и спецификации

Тюнеры серии имеют следующие особенности:

  • Компактные габариты (11,7×7,2×2,8 см) и небольшой вес (160 грамм)
  • Поддержка аудиоформатов BTSC and SAP (North America), EIAJ (Japanese), NICAM and A2/Dual (Europe).
  • Передача звука посредством USB-кабеля с частотой дискретизации до 48КГц
  • Функция 3D Y/C Separation (для модели Action Ultra)

Заметим, что в списке поддерживаемых операционных систем отсутствуют Win9x и WinME.

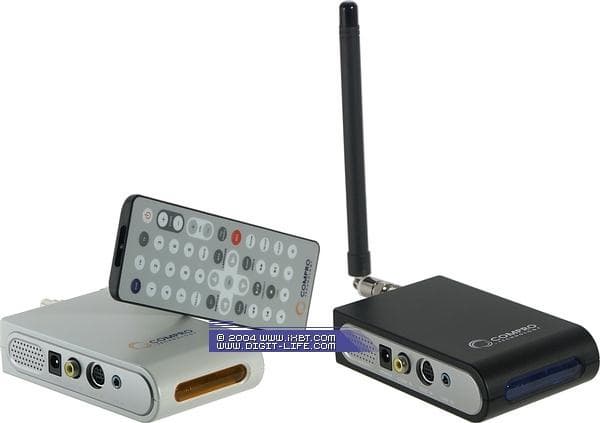

В отличие от VideoMate For You, в дизайне используются более строгие формы. Ну а топ-модель щеголяет черным цветом корпуса и темно-синей вставкой перед индикаторным блоком.

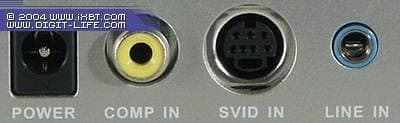

Комплект разъемов для подключения видео- и аудиоисточников находится на левой панели.

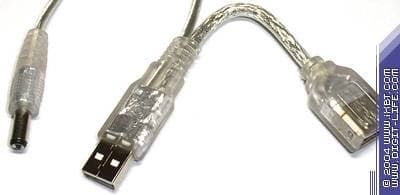

Подключение дополнительного питания рекомендуется для моделей с поддержкой декодирования стереозвука, в остальных случаях можно обойтись без соответствующего кабеля.

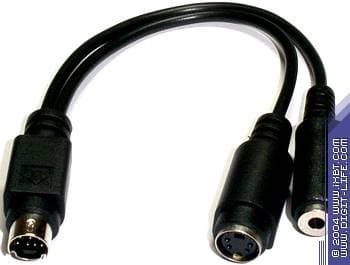

Нестандартным решением выглядит объединение в одном разъеме Mini-DIN 7-pin видеовхода S-Video и звукового выхода. Переходник входит в комплект поставки.

Напомним, что аудиовыход предназначен для подключения тюнеров к внешней акустике, либо в качестве подстраховки, в тюнерах серии Action звук передается по USB.

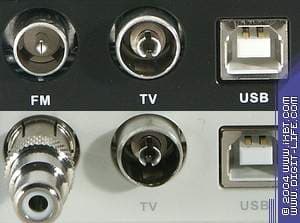

Как мы уже отмечали, Action Ultra отличается наличием компактной FM-антенны, остальные модели серии с поддержкой FM комплектуются стандартной антенной с разъемом RCA, подключающейся через переходник.

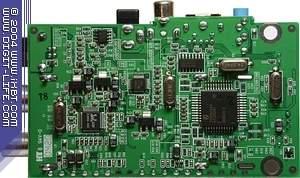

Несмотря на схожий внешний дизайн, отличия в схемотехнике Action Pro и Action Ultra достаточно существенны.

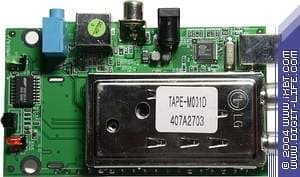

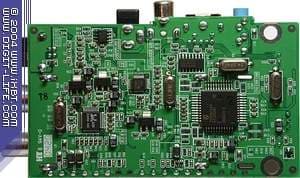

Compro VideoMate Action Pro

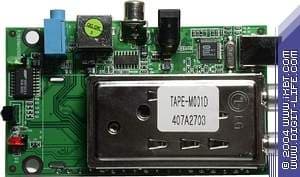

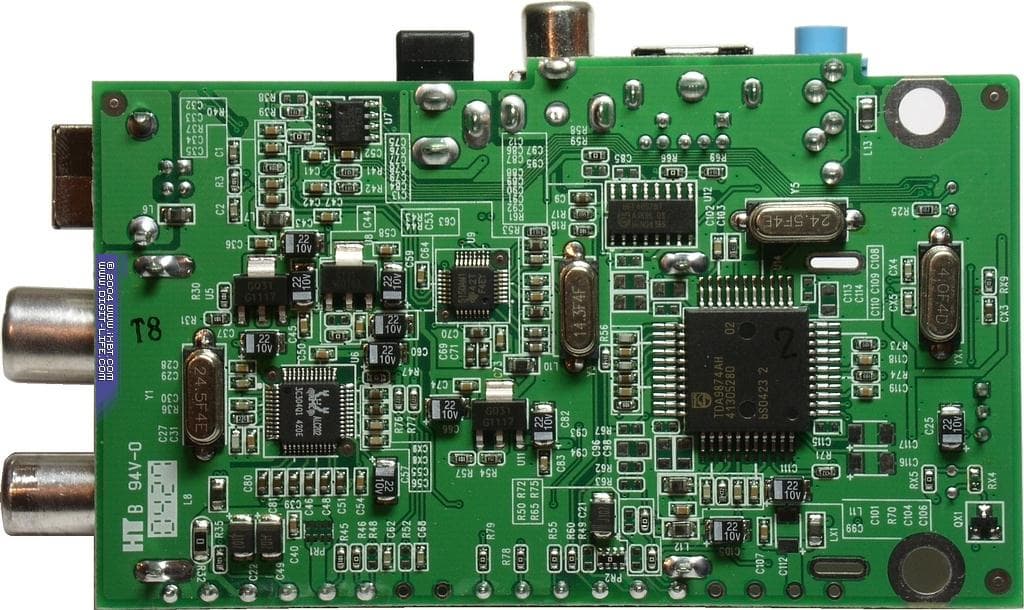

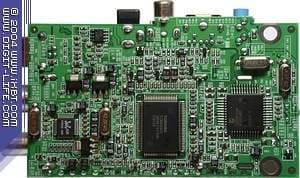

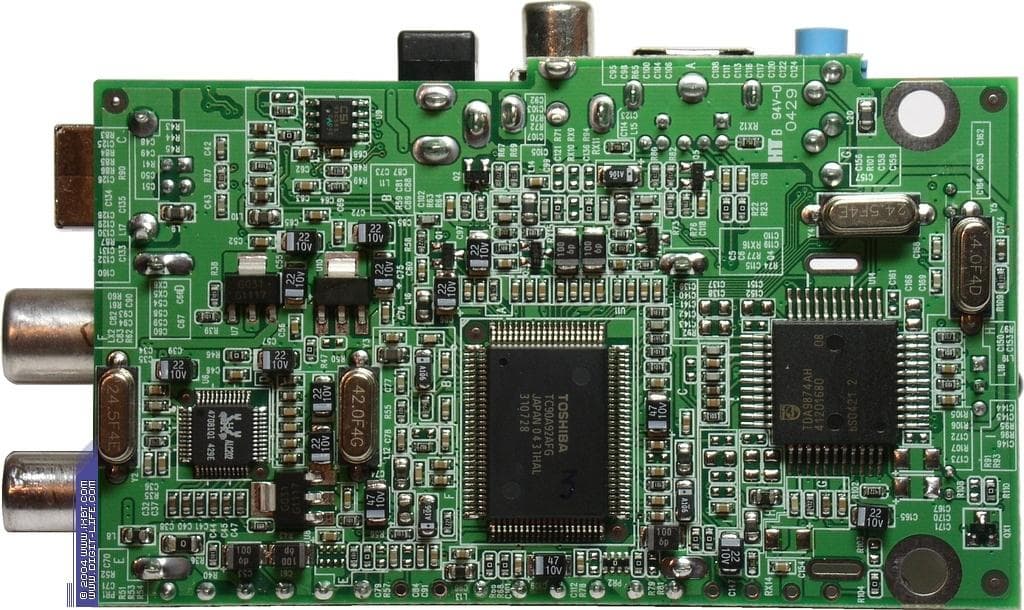

Compro VideoMate Action Ultra


За исключением Action Ultra, во всех моделях серии используется 9-битный АЦП TVP5150AM1 от Texas Instruments Incorporated, получающий все большее распространение в компактных внешних тюнерах из-за низкого энергопотребления (115 мВт).

На Action Ultra установлен мультистандартный процессор TC90A92AFG от Toshiba Electronic Components, Inc. с 10-битным АЦП, поддержкой разделения яркостной и цветностной составляющих сигнала и функцией шумопонижения.

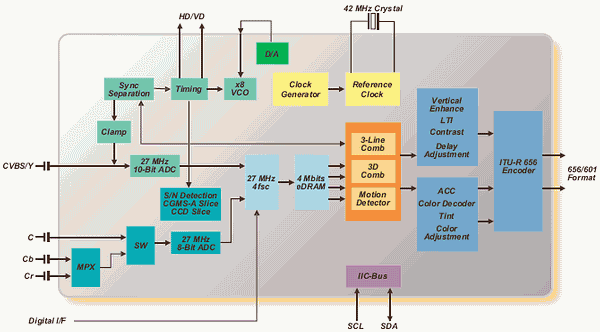

Блок-схема TC90A92AFG.

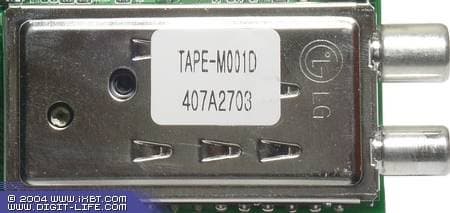

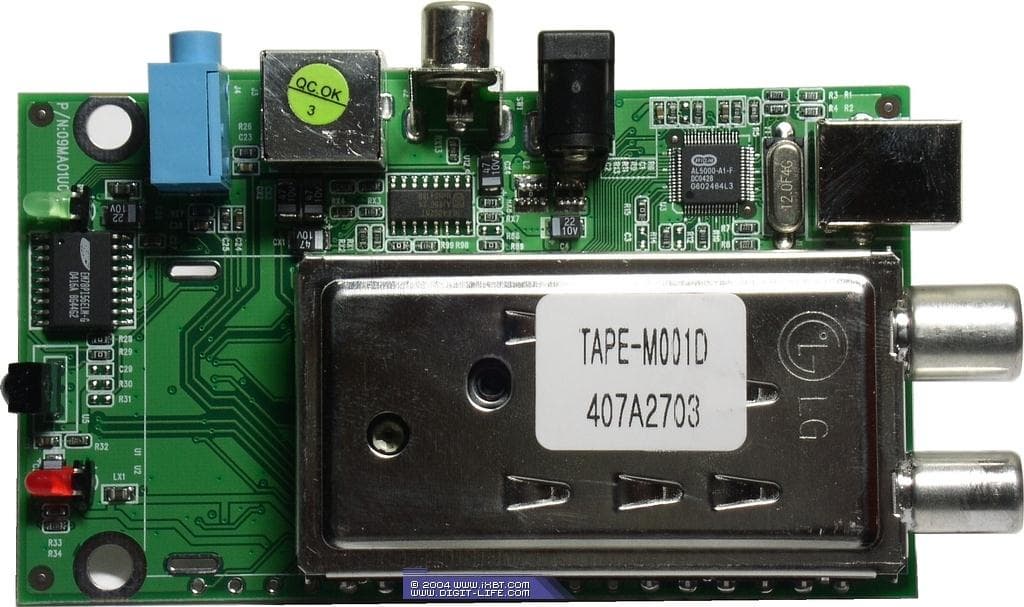

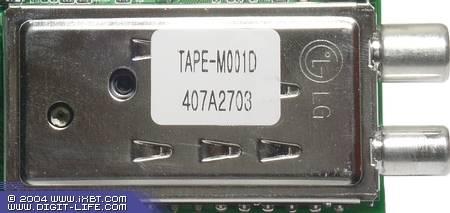

Селектор с маркировкой TAPE-M001D 407A2703 от LG подозрительно напоминает радиоблоки серии MK3 производства Philips Electronics.

Поддержка декодирования стереозвука реализована при помощи демодулятора/аудиодекодера Philips TDA9874A.

За работу с интерфейсом USB 2.0 отвечает контроллер AVIClink AL5000. После недавнего объединения компании AVIClink с Integrated Circuit Solution, Inc. этот чип был переименован в IC3160, так что в будущем возможна установка микросхем с новой маркировкой.

Возможность передачи звука по USB не смогла бы появиться без участия AC'97 кодека ALC202 от Realtek Semiconductor Corp.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3000+
  • Материнская плата ASUS K8V SE DELUXE (чипсет К8Т800)
  • Оперативная память 1 ГБ (512 МБ PC3200 от Samsung + 512 МБ PC3200 от Kingmax)
  • Видеокарта HIS Excalibur X800 Pro IceQ II
  • Звуковая карта Sound Blaster Audigy 2ZS
  • Жесткий диск 20GB FUJITSU MPG3204AT E
  • Жесткий диск 120GB Maxtor Plus9-6Y120M0 7200rpm SATA150 8mb
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

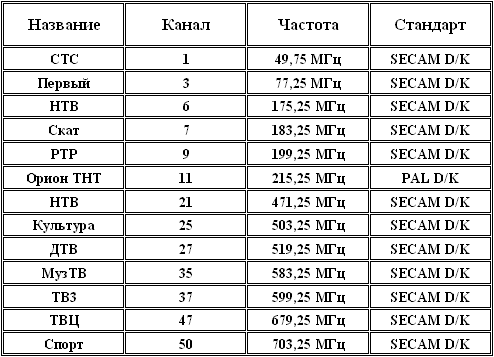

Список эфирных каналов при тестировании

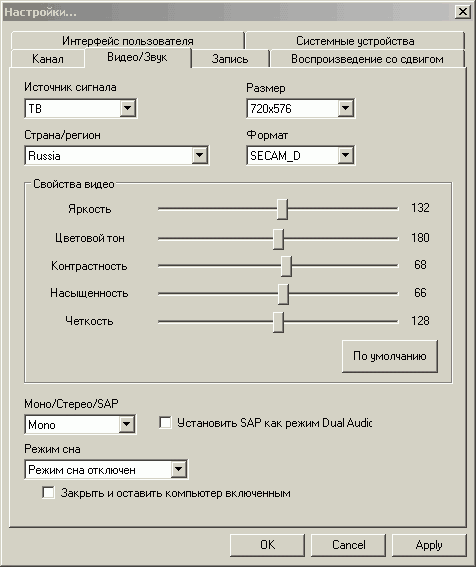

Настройка

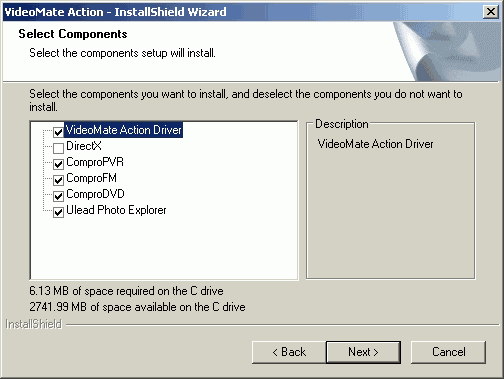

Тестирование проводилось на последних доступных на момент написания обзора драйверах версии 1.0.1.1 с использованием ComproPVR версии 2.0.1.8 и ComproFM 2.0.1.0.

Еще раз напомним, что для нормальной работы ComproPVR 2 крайне желательна установка Ulead Photo Explorer 8.0 SE.

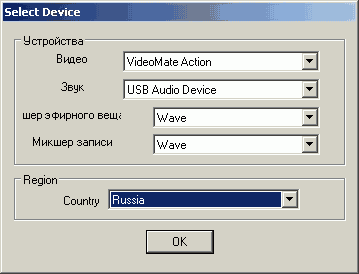

Для получения звука посредством USB-интерфейса необходимо выбрать соответствующее звуковое устройство.

После установки, устройства обнаруживаются в двух разделах.

В системном трее появляются иконки планировщика и программы дистанционного управления.

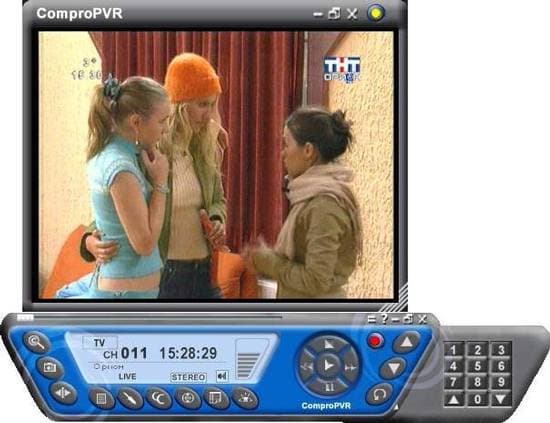

Особенности работы программы CompoPVR 2 подробно описаны в обзорах Compro VideoMate TV PVR и VideoMate TV Gold Plus II.

Близкое знакомство с работой тюнеров началось с шума вместо ожидаемого звукового сопровождения. Добиться нормальной работы удалось банальным отключением и последующим подключением USB-кабеля.

Мы неоднократно отмечали некоторую схожесть работы последних моделей селекторов LG с приемниками от Philips. В данном случае оба тюнера уверенно нашли все мои каналы.

Ложкой меда в работе Action Pro оказалось нигде не заявленное уверенное автоопределение стандарта цветности независимо от установленного в настройках.

Приятный сюрприз в наших условиях, надо сказать. К сожалению, этот эффект проявился только на АЦП от Texas Instruments. На Action Ultra требуется переключать стандарт вручную, поминая недобрым словом отсутствующую возможность индивидуальной настройки системы цветности для каждого канала.

Еще одной странностью оказались проблемы с качеством звука при значениях уровня записи выше среднего положения. Впрочем, даже в среднем положении уровня более чем достаточно.

Несмотря на требование обязательного подключения дополнительного питания для представленных моделей, оба тюнера прекрасно работали без него. Отсутствие их в устройствах после отключения компьютера или перезагрузки в таком режиме решается все тем же повторным подключением. Разумеется, принимать теоретическую возможность работы без дополнительного питания на отдельно взятой конфигурации в качестве руководства к действию не стоит.

Работа функции 3D Y/C Separation

Как известно, композитный сигнал, используемый в том числе в аналоговом телевидении, содержит в одном канале информацию о яркости (Y, Luminance) и цветности (C, Chrominance). Одним из побочных эффектов такой экономии пропускной способности являются: общее снижение четкости и перекрестные цветовые искажения. C этим и призвана бороться система разделения яркостной и цветностной составляющих.

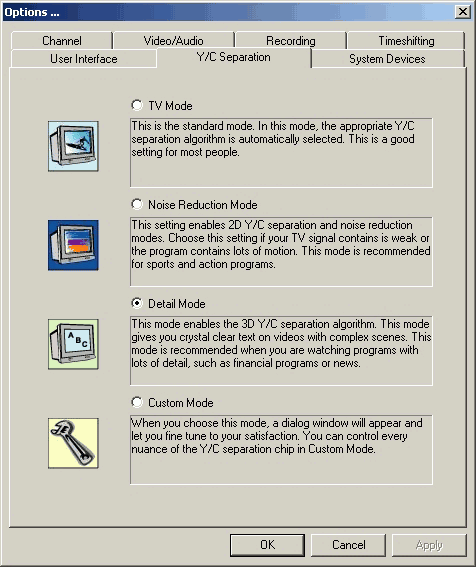

При установке Action Ultra в ComproPVR появляется закладка настроек этой функции.

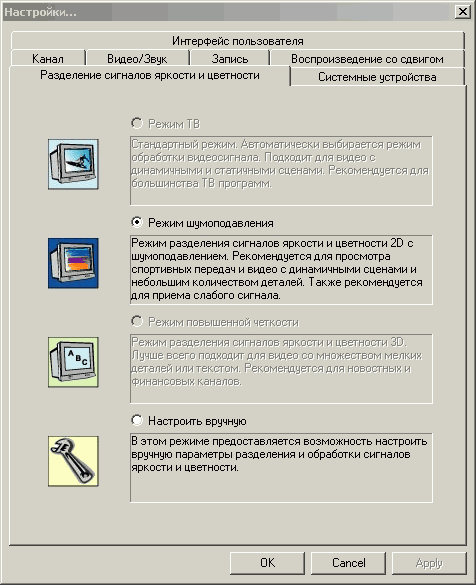

К сожалению, для PAL/SECAM настройки ограничены режимом 2D Y/C separation + 3D Y/C noise reduction для TV- и композитного сигнала и режимом шумоподавления (разделять-то нечего) 3D Y/C noise reduction для S-Video.

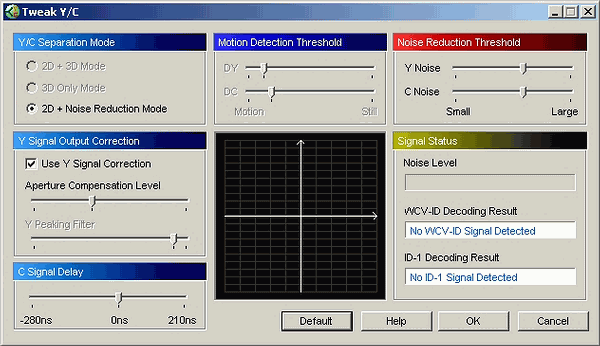

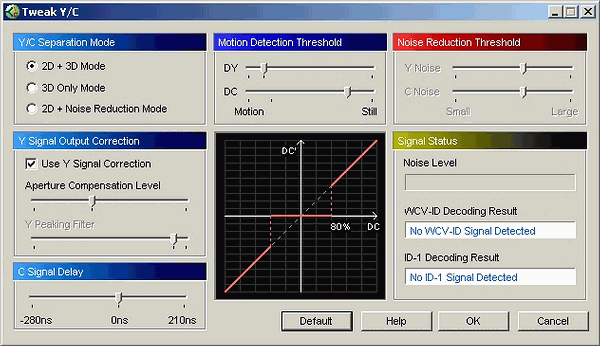

Кроме предустановленных режимов возможна ручная настройка параметров (при этом недоступные в PAL/SECAM режимы заблокированы)

с наглядным схематическим отображением изменяемых параметров.

Впрочем, оценить эффект от работы представляется возможным благодаря имеющейся настройке отключения коррекции.

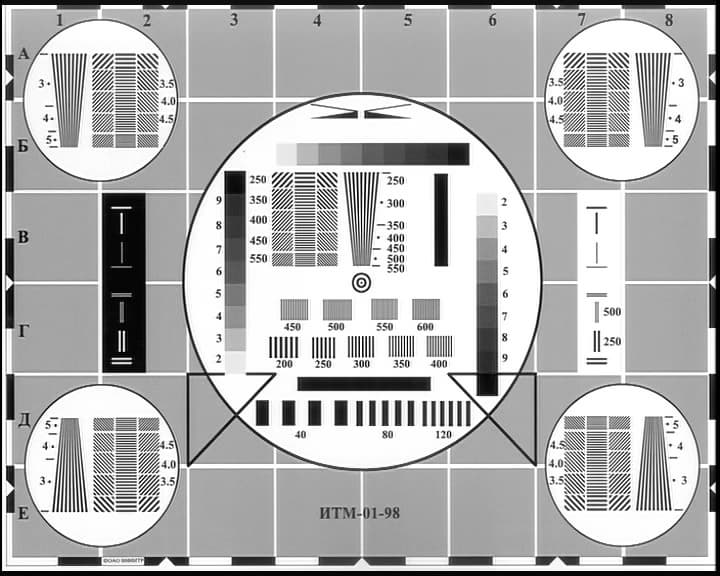

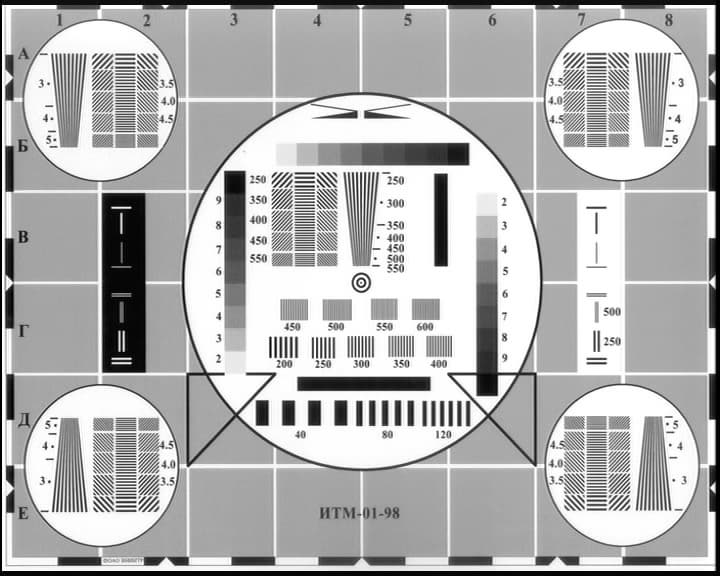

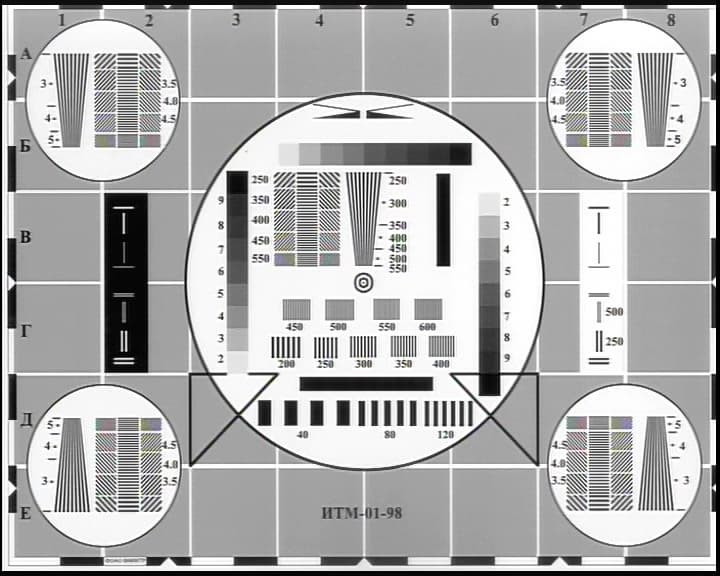

При тестировании использовался видеофрагмент, полученный из тестового изображения в разрешении 720×576, воспроизводимый с помощью DVD-проигрывателя BBK DV964S.

  Шумоподавление Включение коррекции
яркостной
составляющей сигнала
Отключение коррекции
яркостной
составляющей сигнала
Композитный
вход
S-Video
вход


Действительно, результат разделения составляющих сигнала заметен, четкость изображения заметно увеличивается. А вот при использовании аппаратного шумоподавления наблюдается обратный эффект (вполне закономерный, надо сказать) — некоторая потеря четкости.

Качество

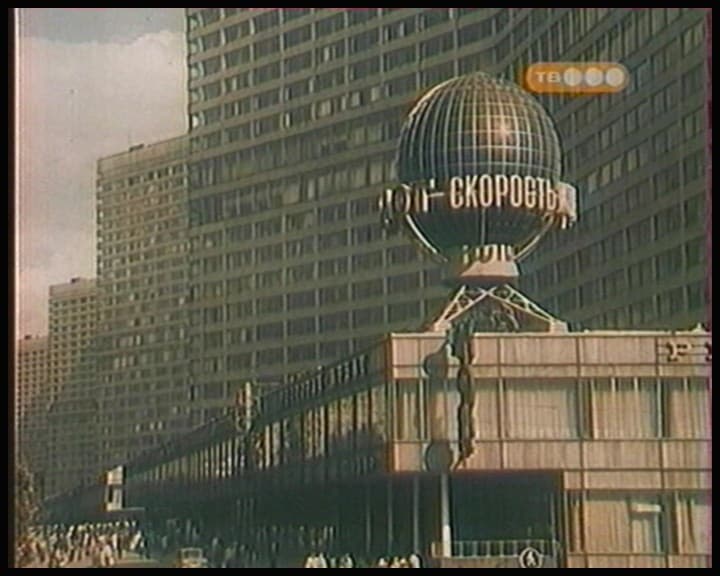

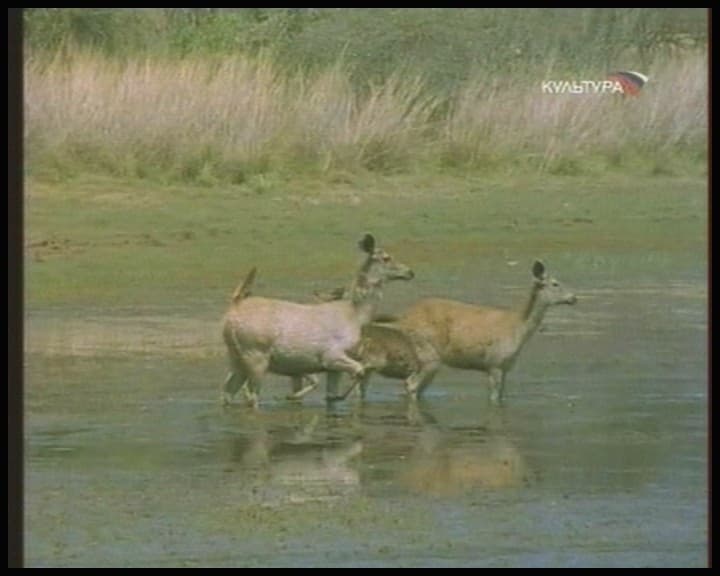

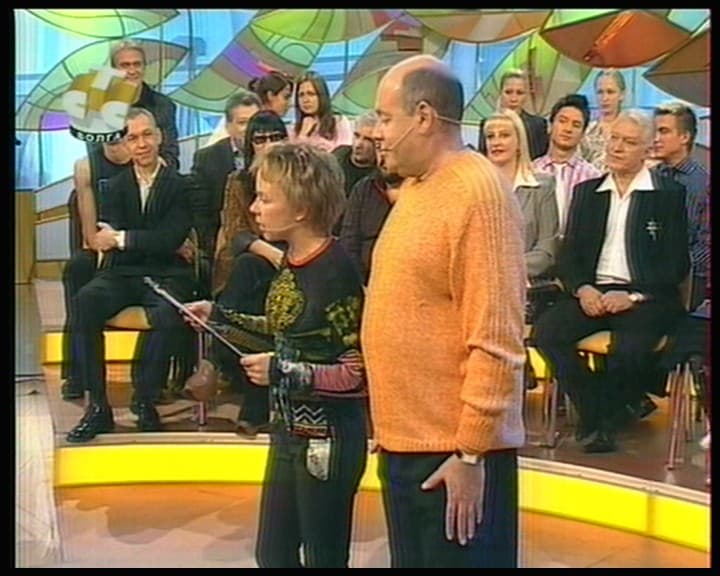

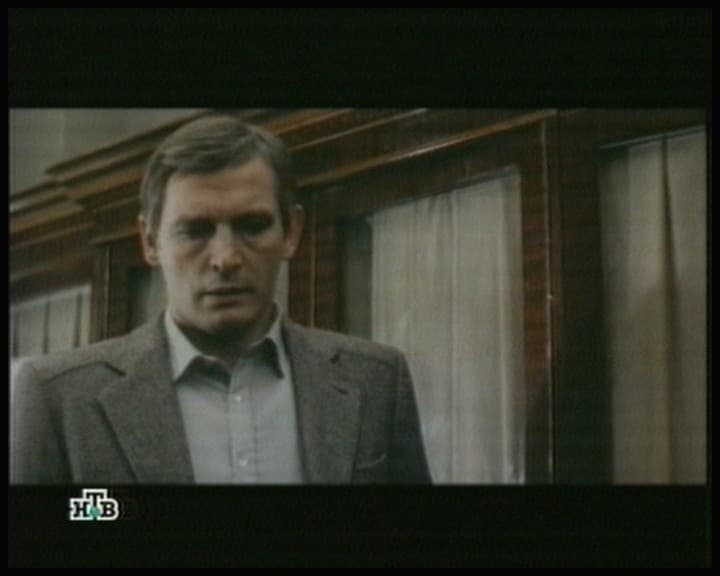

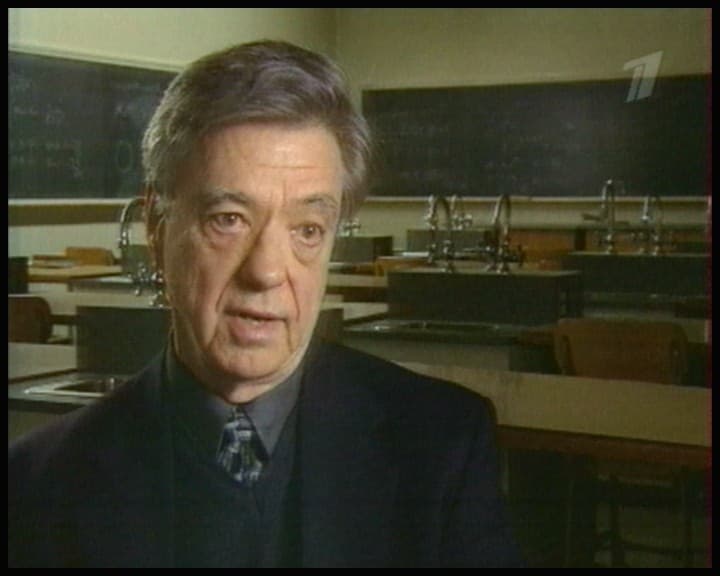

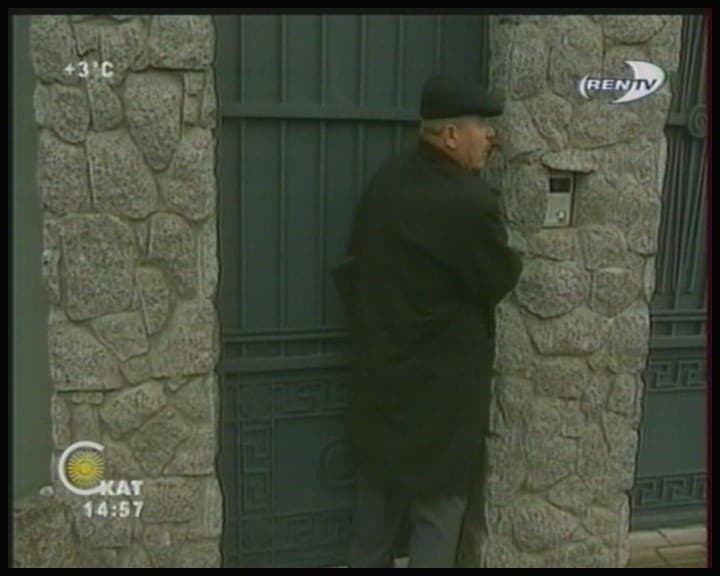

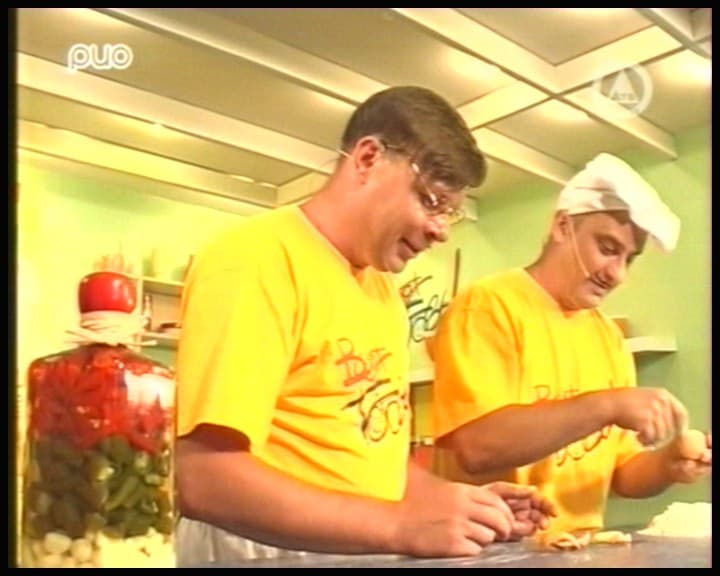

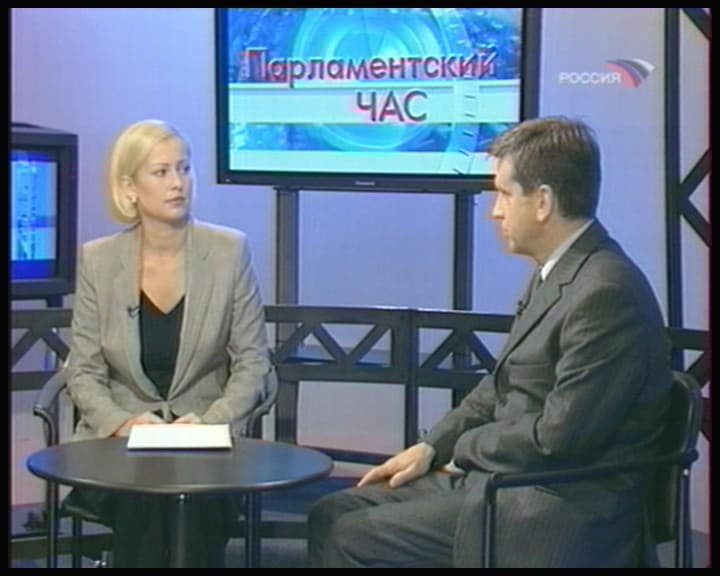

Начнем с Action Pro. В целом неплохое качество изображения находится примерно на одном уровне с VideoMate For You/Stereo и AVerMedia AVerTV USB 2.0, благодаря использованию одинаковых АЦП.

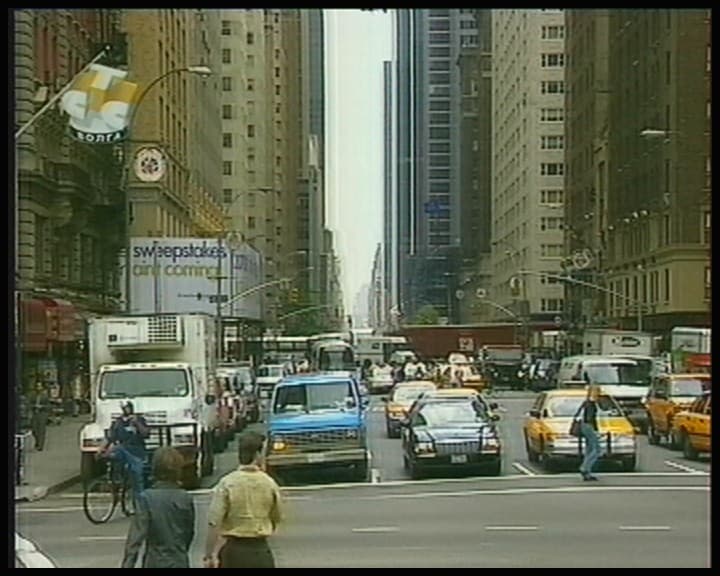

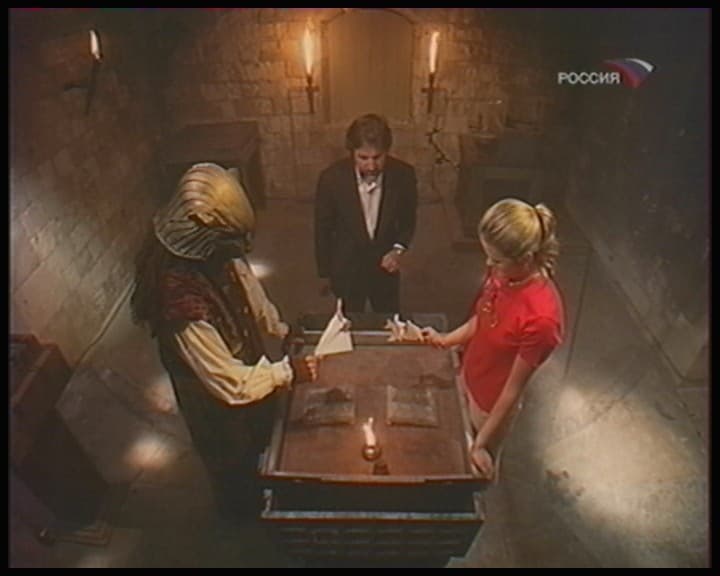

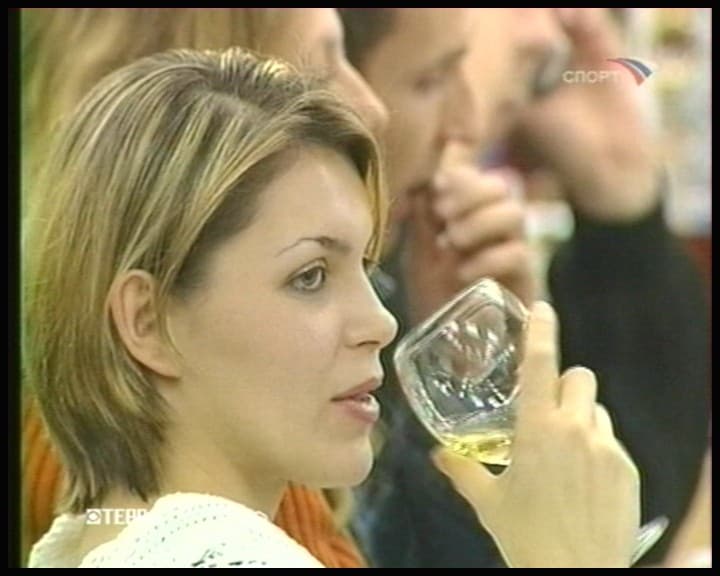

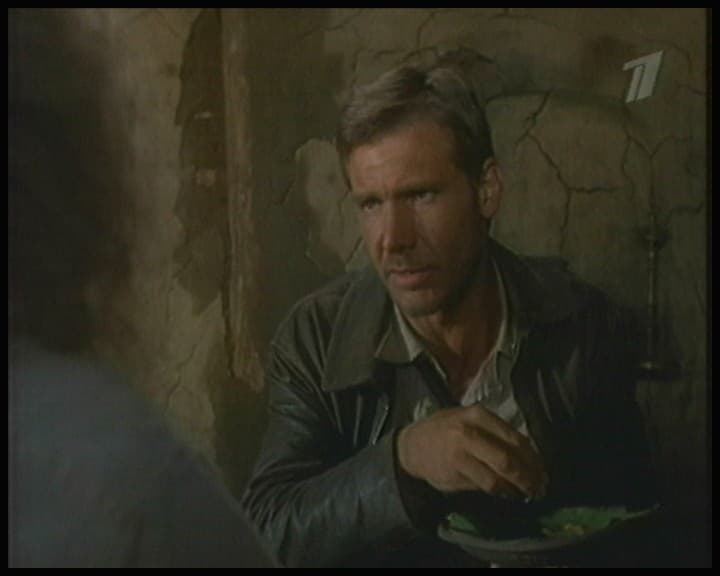

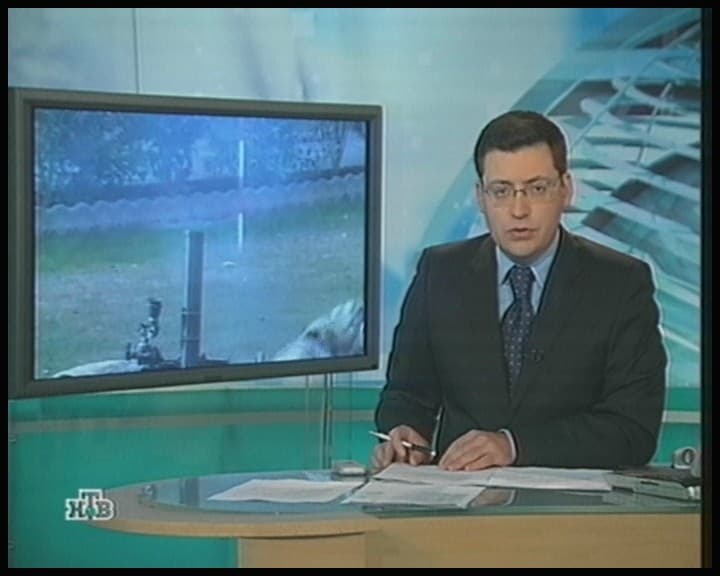

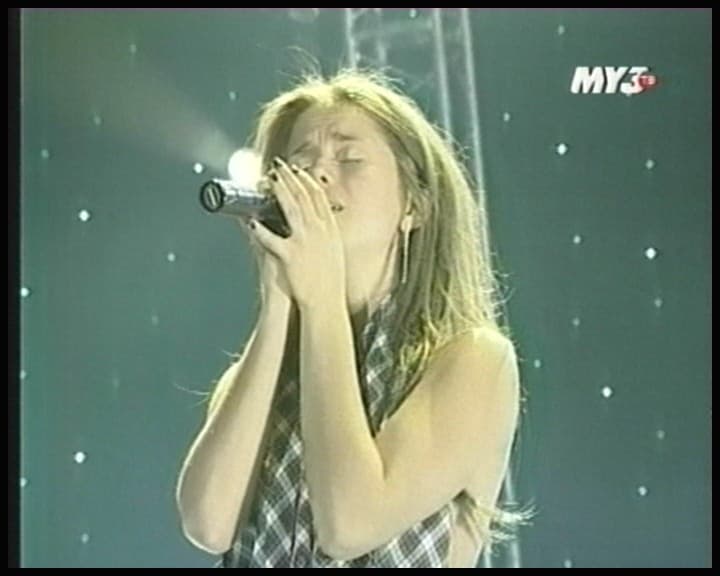

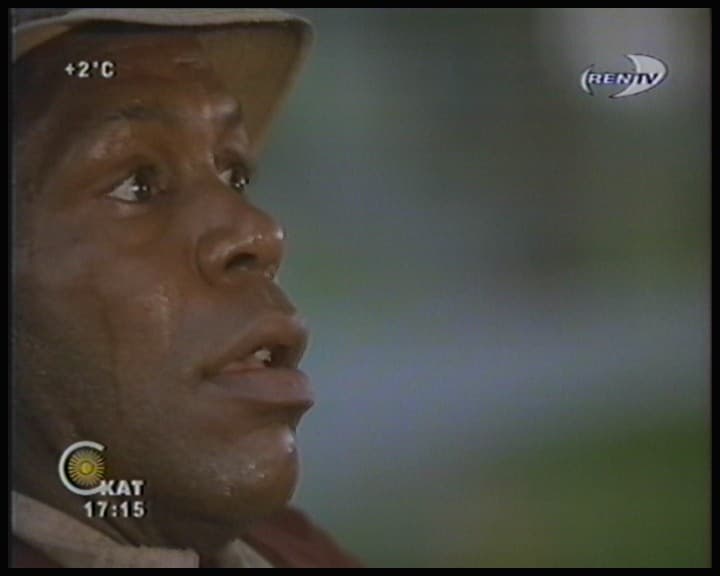

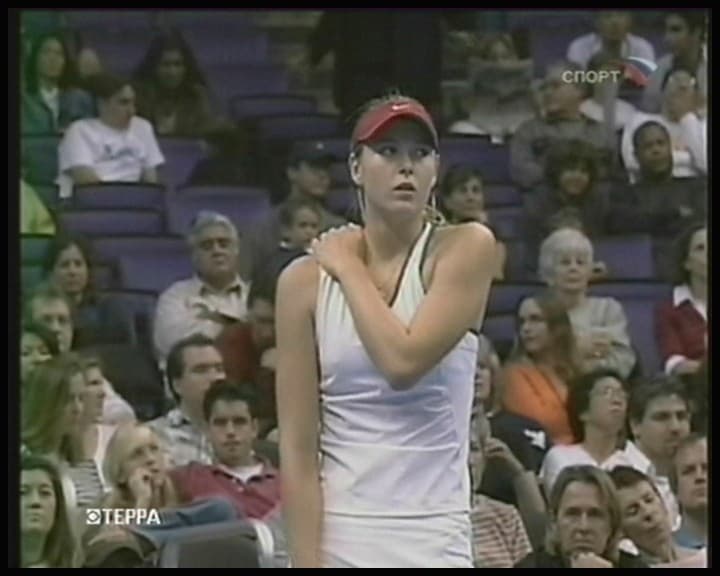

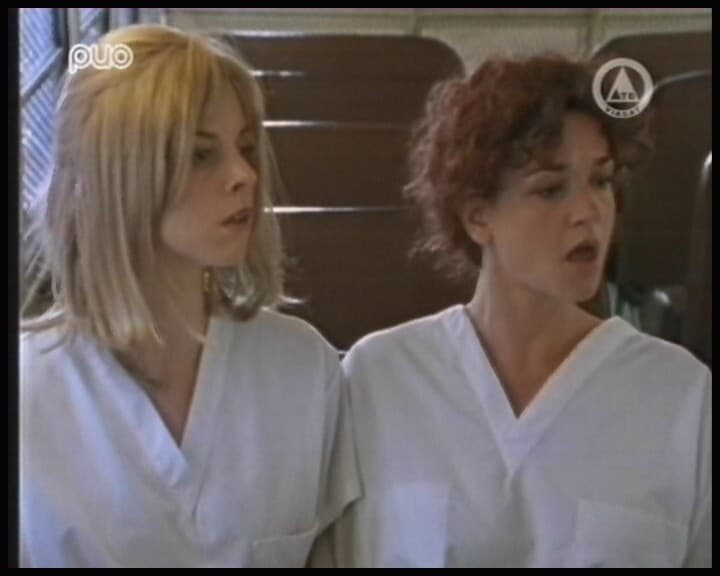

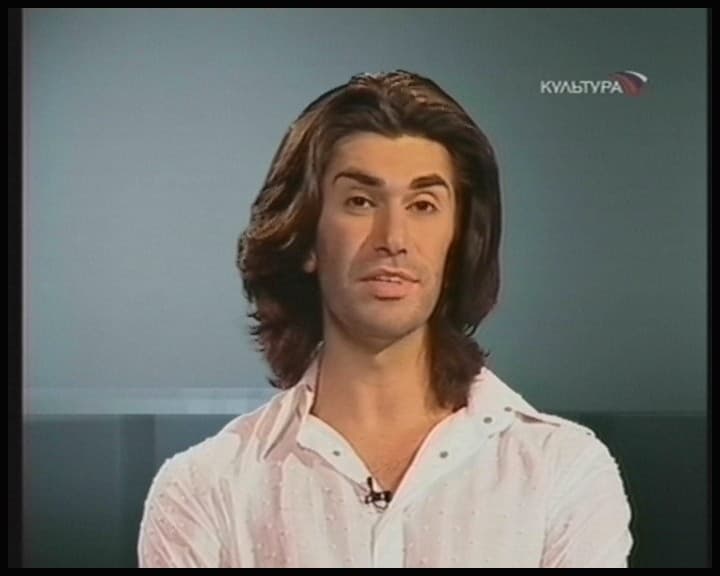

Благодаря своей аппаратной части, Action Ultra демонстрирует качество, достойное старшей модели в линейке.

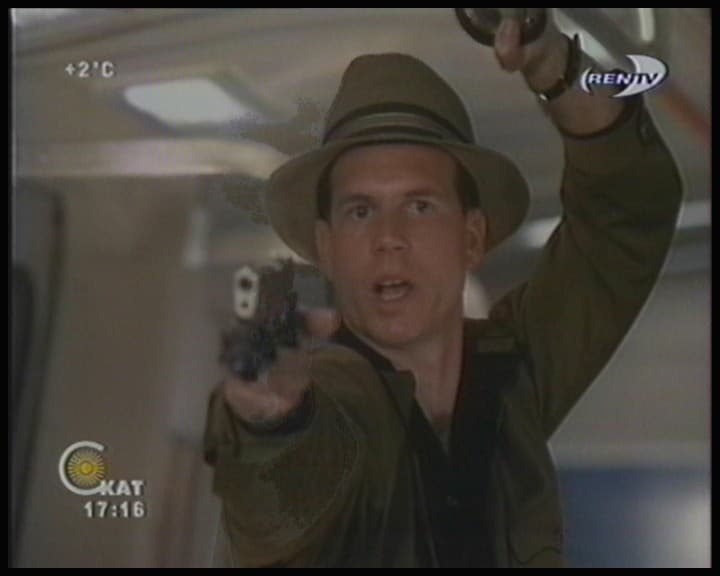

Разве что, в динамических сценах иногда проявляется некоторая «размазанность» изображения. Справедливости ради отметим, что этот эффект, пугающе выглядящий на скриншотах, практически незаметен при просмотре.

С качеством звука также все в порядке.

Не возникло проблем и с работой сторонних приложений в виде iuVCR и WinDVR 3.0 от InterVideo.

FM-тюнер

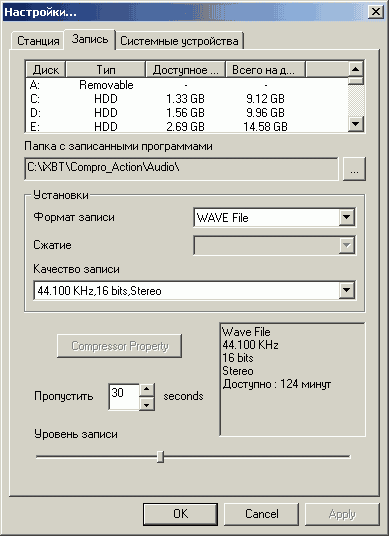

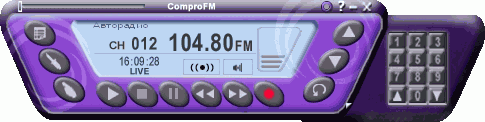

Описание работы ComproFM 2 также можно найти в обзоре VideoMate TV Gold Plus II.

Надо сказать, что антенна из комплекта Action Ultra уверенно справилась с приемом всех моих радиостанций, что с учетом расположения квартиры на первом этаже выглядит достойным показателем. Во избежание проблем со звуком уровень записи в FM-режиме также не рекомендуется устанавливать выше среднего.

Качество звука в этом режиме у обоих тюнеров оказалось весьма достойным (скачать 20-секундные фрагменты, mp3, Action Pro, 495 КБ и Action Ultra, 483 КБ).

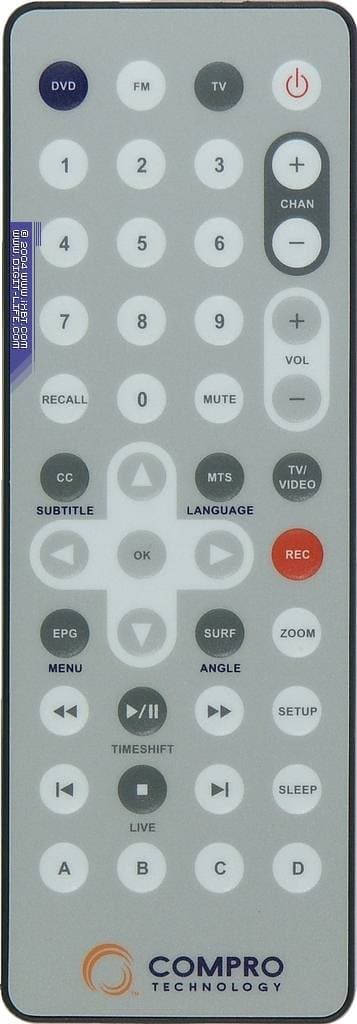

Пульт ДУ

Повышенные требования к компактности привели к замене оригинального пульта на «палочку-выручалочку» слим-дизайна. Несмотря на большее количество кнопок (44 против 37), очень похоже, что пульты изготовляются на том же заводе, что и устройства дистанционного управления от Yuan DVD2Go MPB680 и GOTVIEW PCI DVD. Поддержка ComproDVD 2 и любой версии PowerDVD по-прежнему в наличии.

Выводы

Компактный размер, поддержка декодирования стереозвука, наличие FM, передача звука по USB, а также функция 3D Y/C Separation у Action Ultra, дают этим моделям полное право на награду нашего сайта за оригинальный дизайн.

Original Design - награда за уникальный дизайн модели

За комплект поставки награждается только Action Ultra.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Отличное качество исполнения
  • Компактные габариты и небольшой вес
  • Хорошее качество изображения и звука
  • Поддержка стереозвука различных стандартов
  • Хорошая чувствительность
  • Хорошая экранировка
  • Передача звука по USB-кабелю
  • Отсутствие необходимости во внешнем питании
  • Возможность работы без подключения дополнительного питания
  • Наличие FM
  • Timeshifting
  • Регулировка размера изображения Video Trimming и функция Zoom
  • Возможность настройки пропорций полноэкранного режима
  • Интересно реализованная функция Channel Surf
  • Программная реализация функции шумоподавления у Action Pro и аппаратная у Action Ultra
  • Функция разделения яркостной и цветностной составляющих композитного и телевизионного сигналов 3D Y/C Separation у Action Ultra
  • Автоопределение стандарта цветности у Action Pro
  • Полная поддержка сторонних кодеков при записи
  • Удобное программное обеспечение
  • Многофункциональный пульт ДУ
  • Оригинальный дизайн
  • Наличие компактной FM-антенны у Action Ultra
  • Богатый комплект поставки у Action Ultra
  • Оперативная поддержка со стороны производителя (функция Trouble Reporting System)

Минусы

  • Отсутствие настройки стандарта цветности для каждого канала (критично для Action Ultra)
  • Проблемы со звуком при высоком уровне записи
  • Иногда заметные на динамических сценах артефакты изображения у Action Ultra

Так получается, что Compro VideoMate Action Pro, а в особенности, Compro VideoMate Action Ultra, на данный момент по совокупности параметров просто не имеют конкурентов среди TV-тюнеров с интерфейсом USB 2.0. Хорошее качество изображения и звука, компактный размер, передача звука посредством USB-кабеля, поддержка NICAM, функция 3D Y/C Separation у Action Ultra и многофункциональный пульт ДУ позволяют с уверенностью рекомендовать эти модели к покупке.



Средняя текущая цена (количество предложений) Compro VideoMate Action Pro в московской рознице: Н/Д(0)

Средняя текущая цена (количество предложений) Compro VideoMate Action Ultra в московской рознице: Н/Д(0)
