Обзор материнской платы Z370 Aorus Gaming 7 на чипсете Intel Z370

1390
1390

Мы уже рассматривали одну из плат компании Gigabyte на новом чипсете Intel Z370 под процессоры Intel Core 8-го поколения — Z370 Aorus Ultra Gaming. В этой статье мы рассмотрим модель более высокого уровня из того же семейства Z370 Aorus Gaming — плату Z370 Aorus Gaming 7.

Комплектация и упаковка

1188
1188

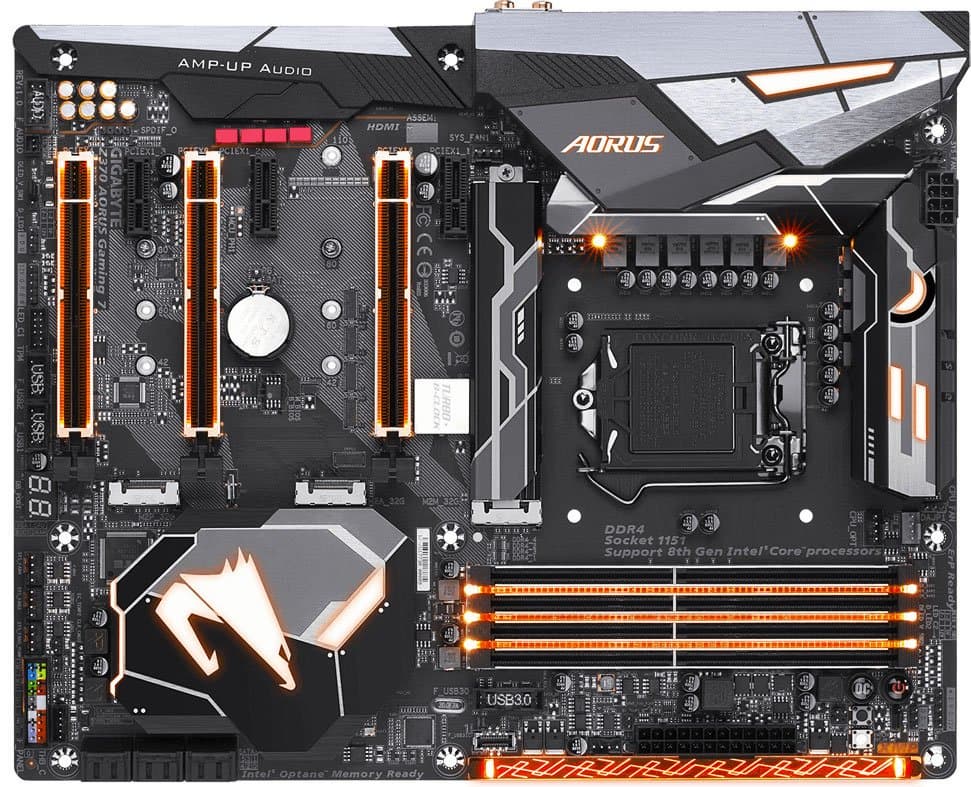

Плата Z370 Aorus Gaming 7 поставляется в средней по размерам коробке, типичной для плат линейки Aorus.

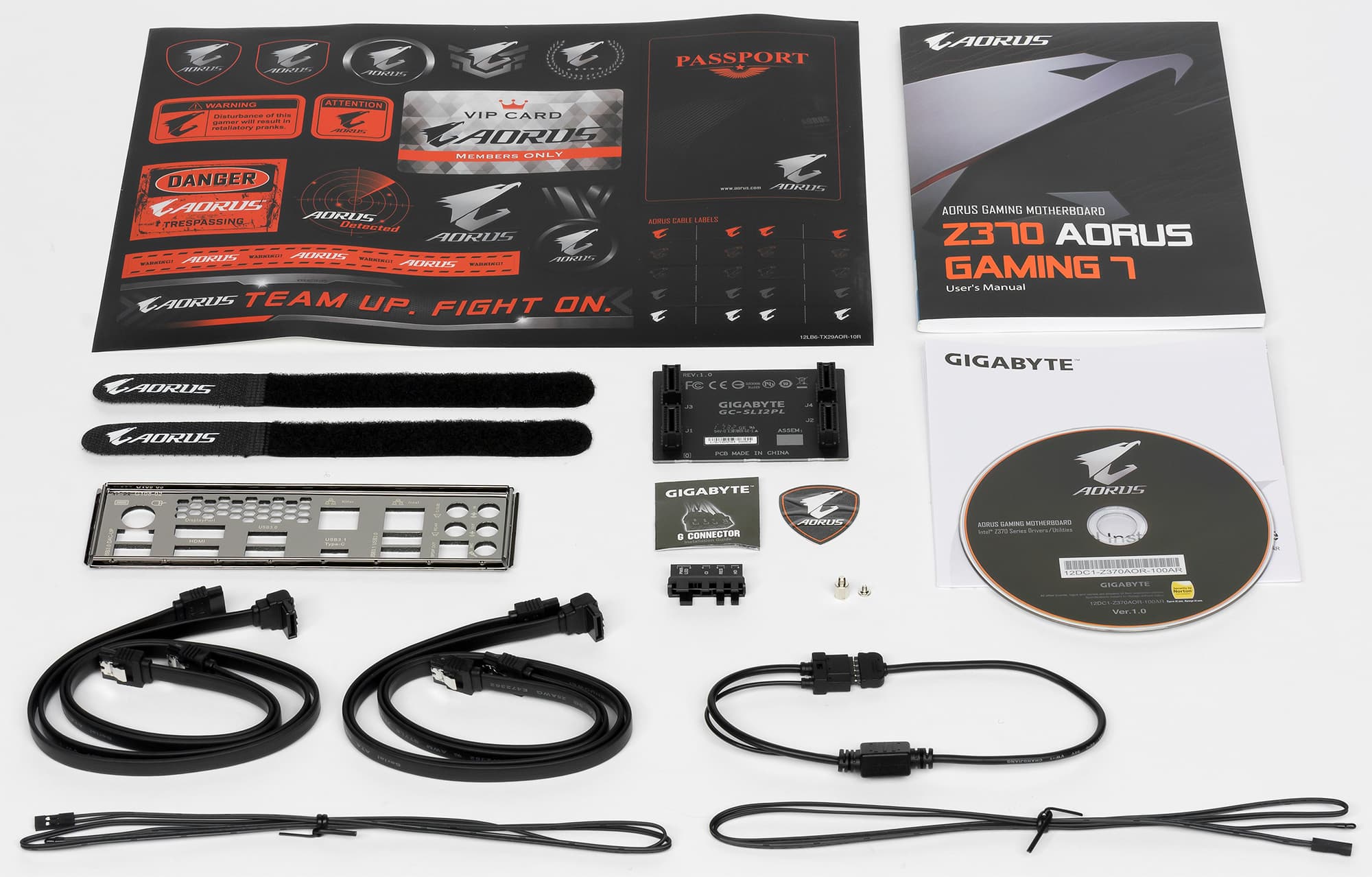

Комплект поставки включает в себя: 4 SATA-кабеля (все разъемы с защелками, 2 кабеля имеют угловой разъем с одной стороны), руководство пользователя, DVD-диск с программным обеспечением и драйверами, заглушку для задней панели платы и стандартный G-коннектор для облегчения подключения проводов от передней панели. Кроме того, поставляется мостик SLI на две видеокарты, два термодатчика, кабель-переходник для подключения RGB-ленты, всевозможные наклейки (стикеры для кабелей и прочее).

Комплект поставки тут существенно разнообразнее, чем в варианте платы Z370 Aorus Ultra Gaming.

Конфигурация и особенности платы

Сводная таблица характеристик платы Z370 Aorus Gaming 7 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core 8-го поколения (Coffee Lake)
Процессорный разъем LGA1151
Чипсет Intel Z370
Память 4 × DDR4 (до 64 ГБ)
Аудиоподсистема Realtek ALC1220
Сетевой контроллер 1 × Intel I219-V
1 × Rivet Networks Killer E2500
Слоты расширения 1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
3 × PCI Express 3.0 x1
3 × M.2
SATA-разъемы 6 × SATA 6 Гбит/с
USB-порты 7 × USB 3.0 (Type-A)
2 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
4 × USB 2.0
Разъемы на задней панели 1 × HDMI 1.4
1 × DisplayPort 1.2
5 × USB 3.0 (Type-A)
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
3 × M.2
8 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения порта USB 3.1 (Type-C)
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
2 разъема для подключения термодатчиков
2 разъема для подключения адресуемой RGB-ленты
2 разъема для подключения неадресуемой RGB-ленты
Форм-фактор ATX (305×244 мм)
Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Форм-фактор

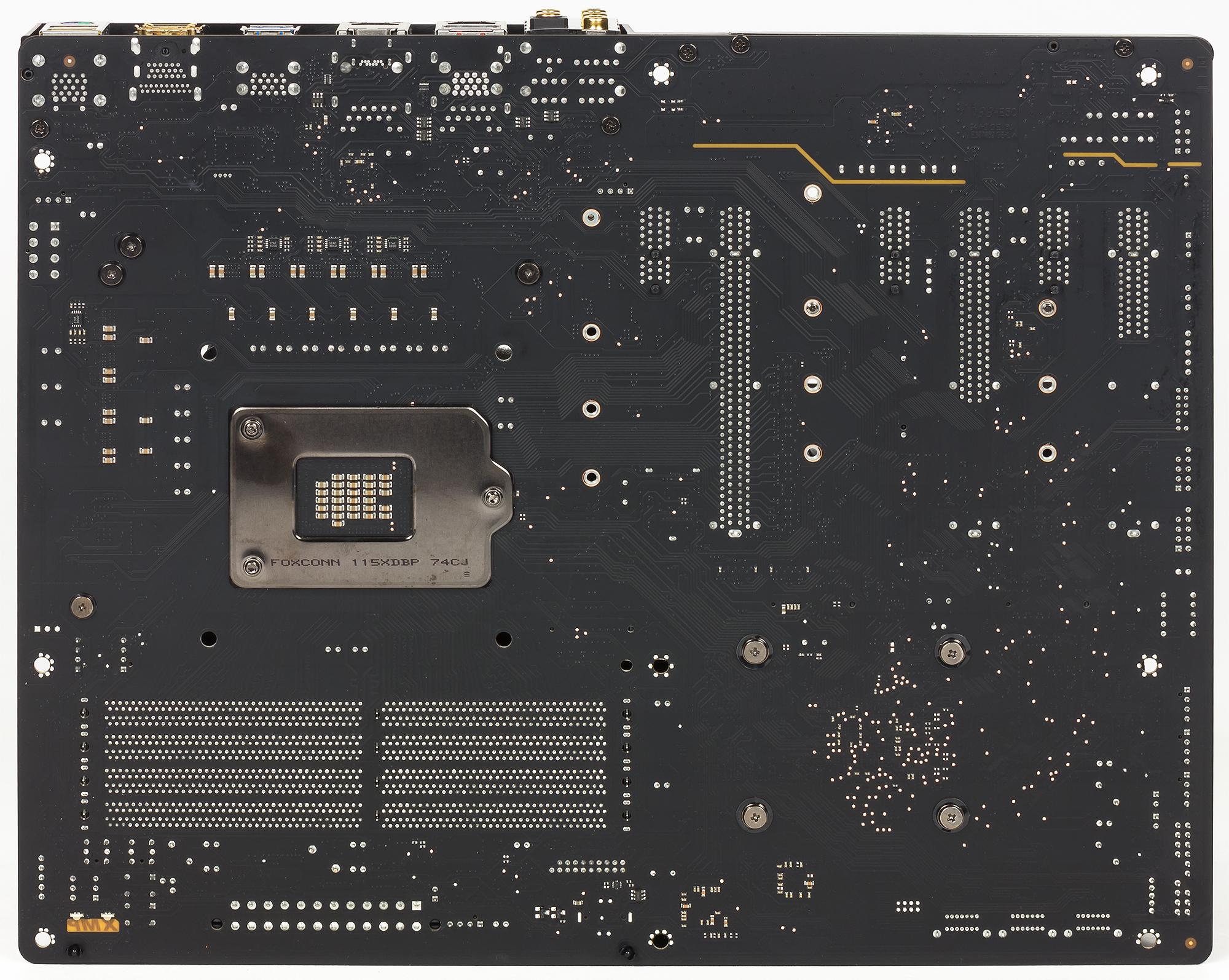

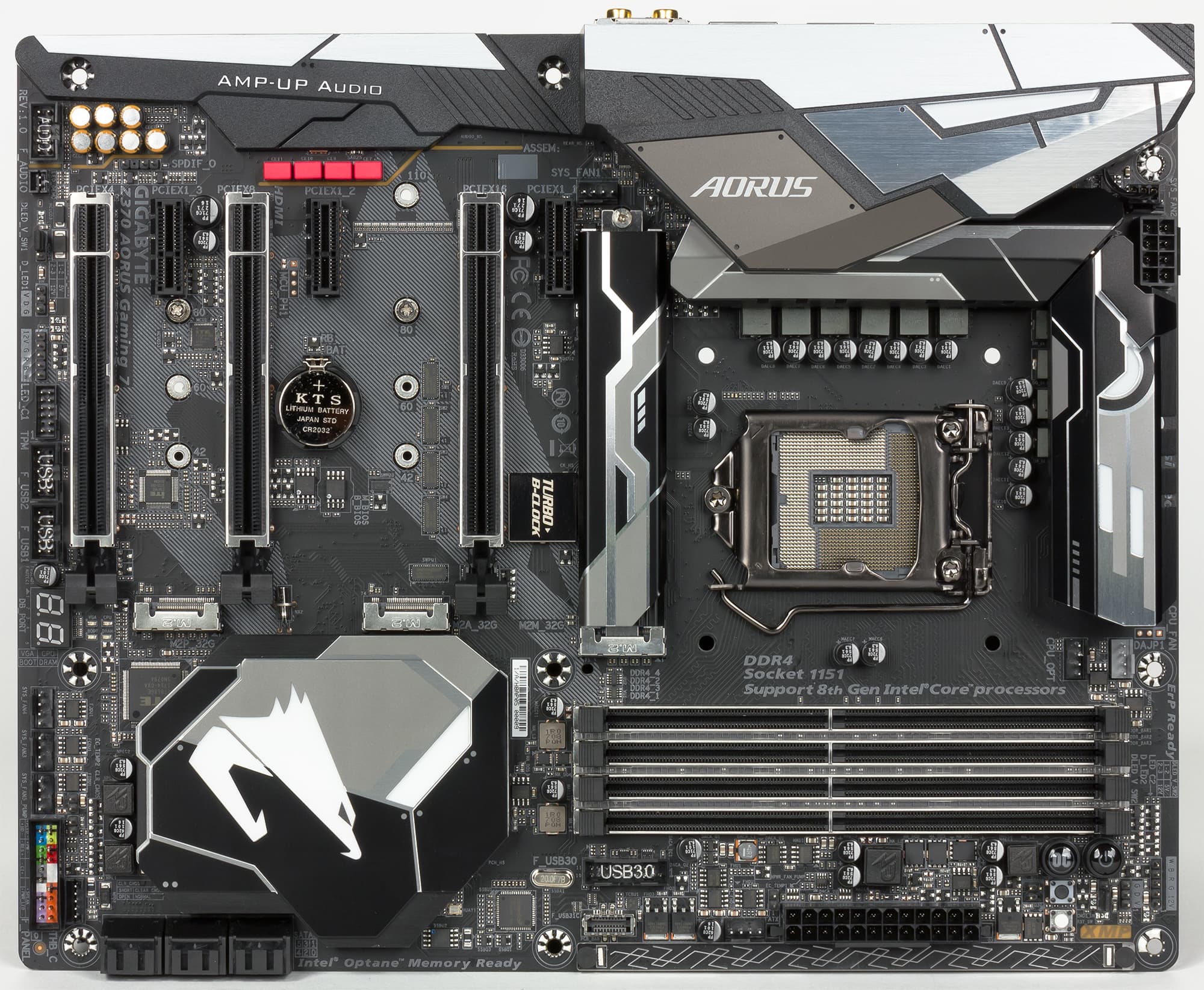

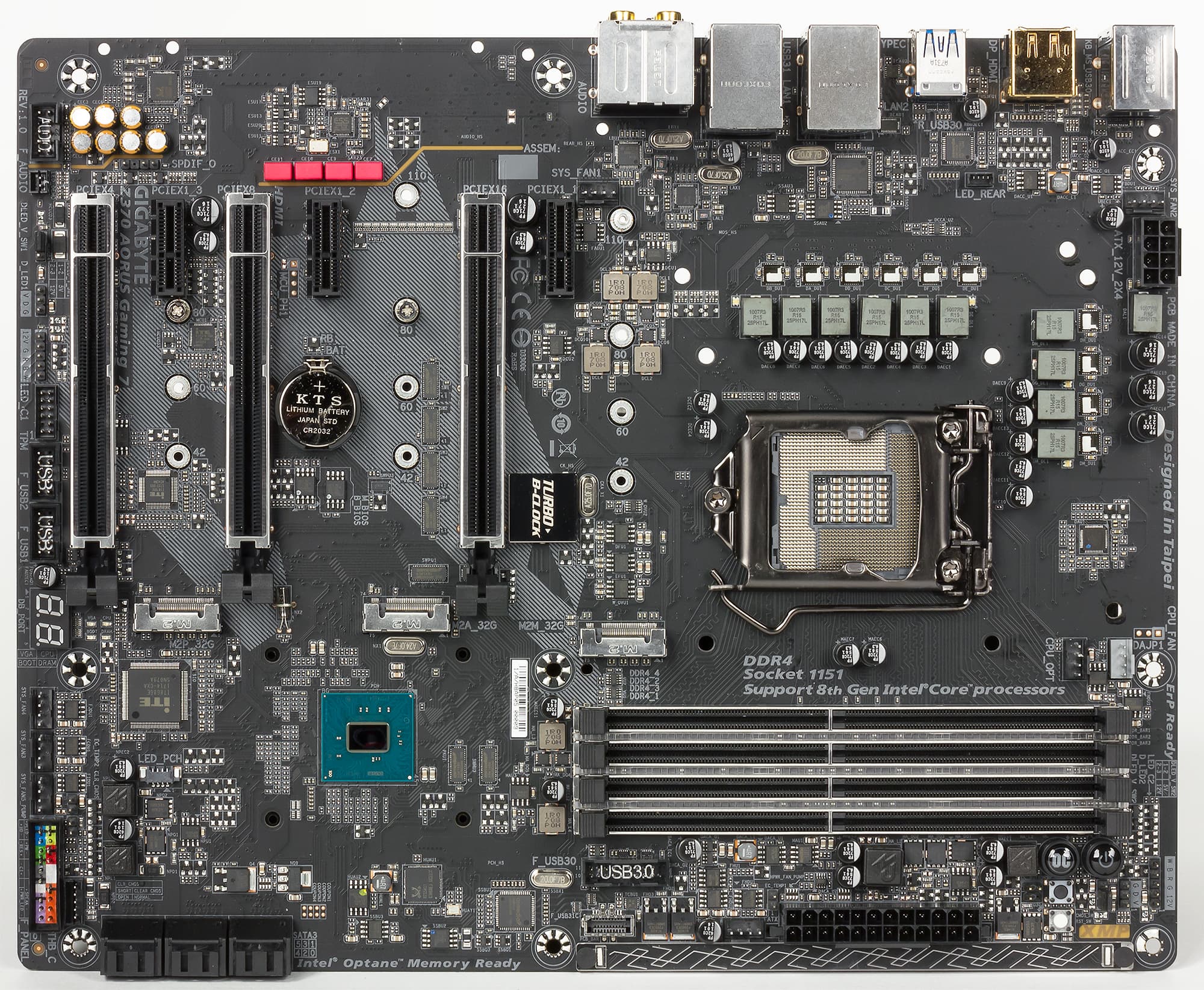

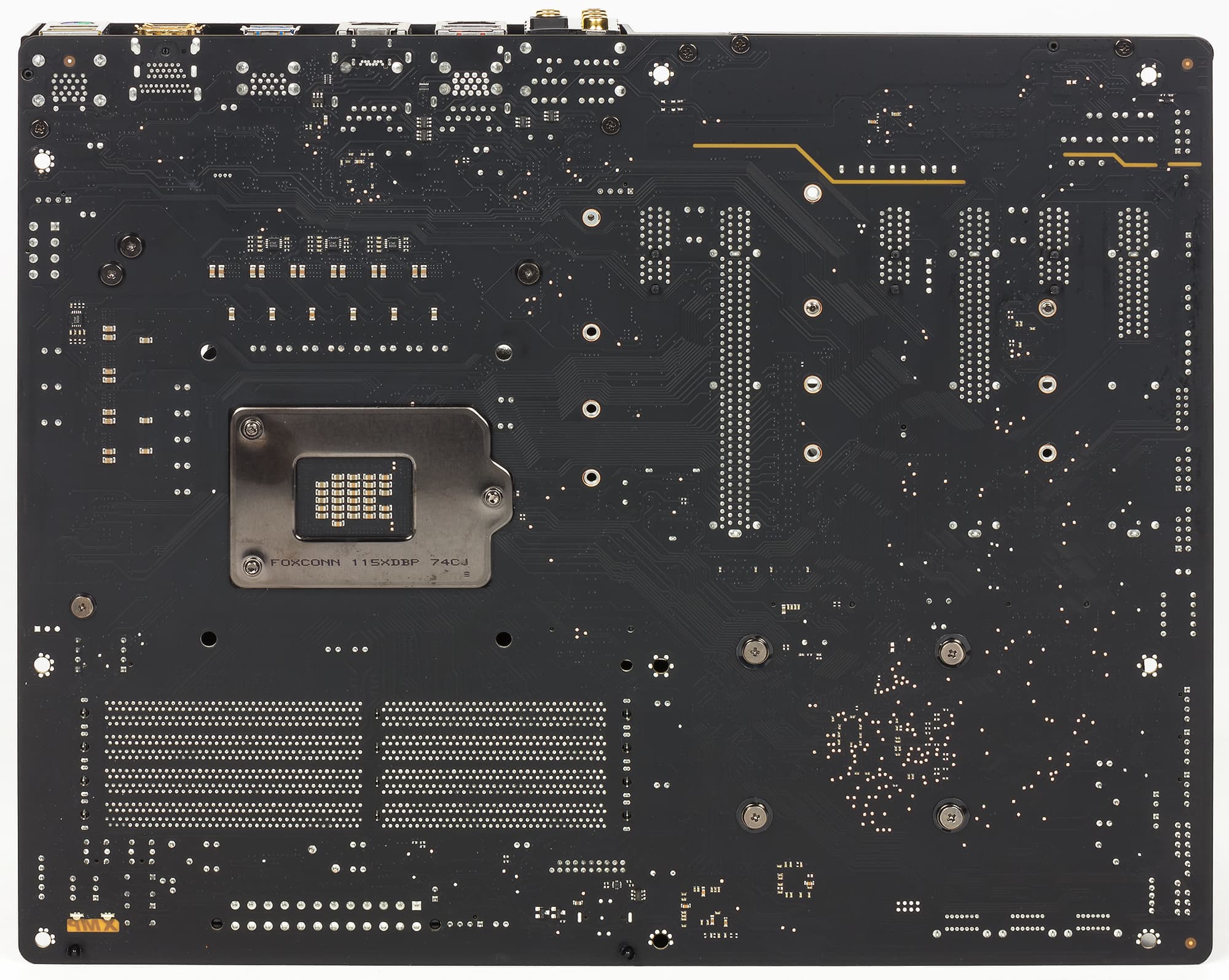

Плата Z370 Aorus Gaming 7 выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрены стандартные девять отверстий.

Чипсет и процессорный разъем

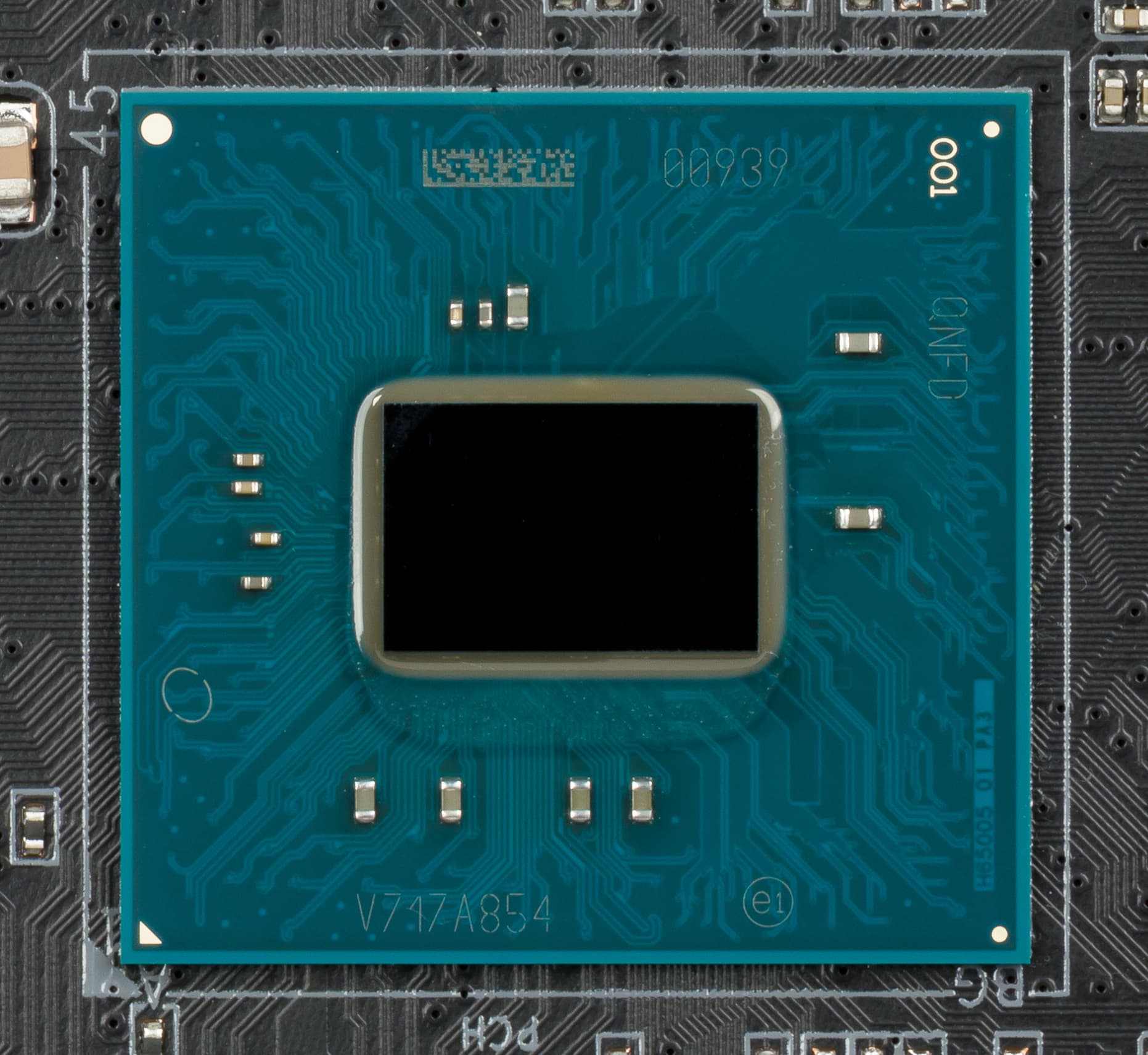

Плата Z370 Aorus Gaming 7 основана на новом чипсете Intel Z370 и поддерживает только процессоры Intel Core 8-го поколения (кодовое наименование Coffee Lake) с разъемом LGA1151.

Память

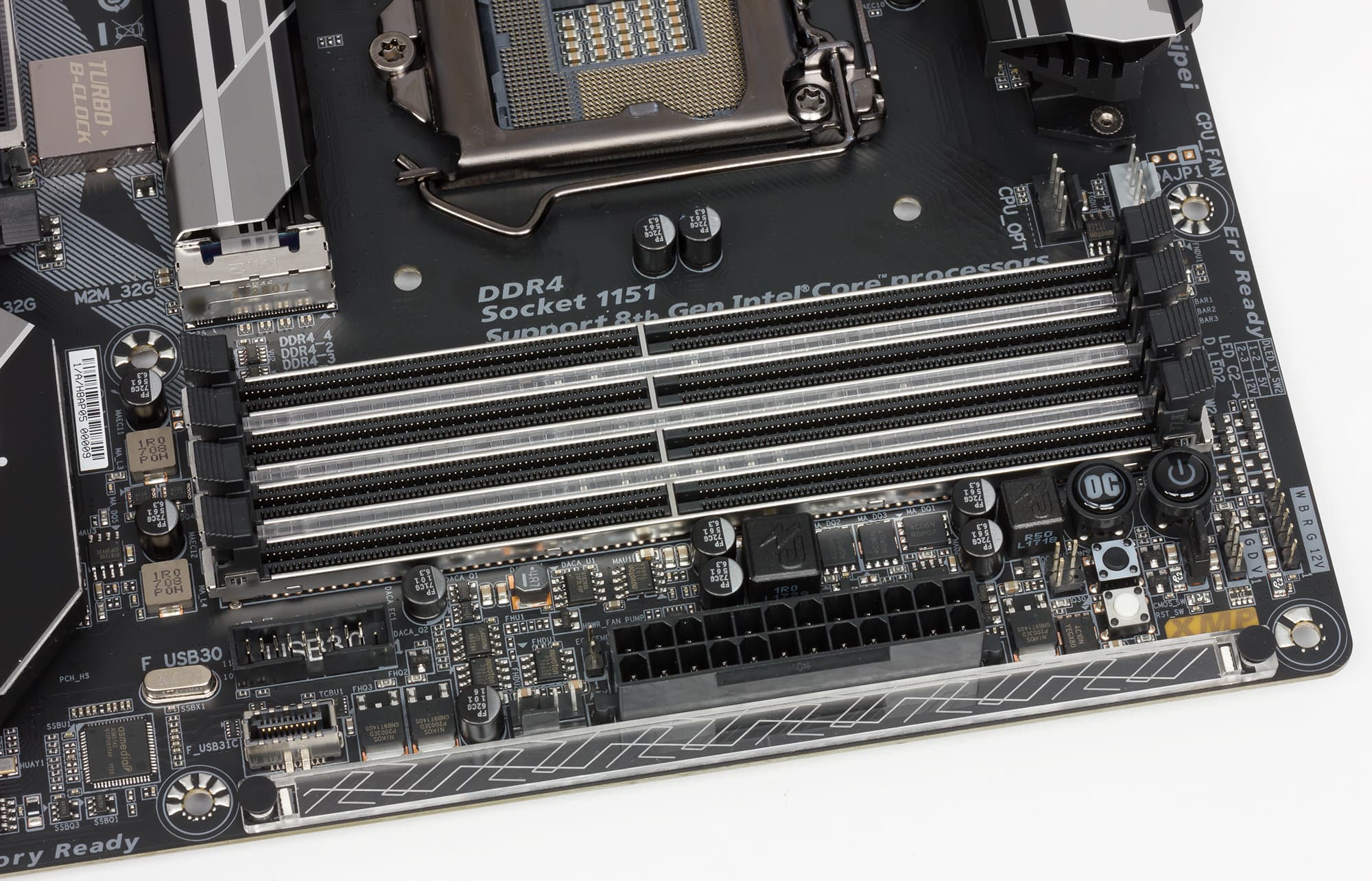

Для установки модулей памяти на плате Z370 Aorus Gaming 7 предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения, разъемы M.2

Для установки видеокарт, плат расширения и накопителей на материнской плате Z370 Aorus Gaming 7 имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и три разъема M.2.

Первые два слота (если считать от процессорного разъема) с форм-фактором PCI Express x16 реализованы на базе 16 процессорных линий PCIe 3.0.

Первый слот переключаемый и может работать на скоростях x16/x8. То есть это слот PCI Express 3.0 x16/x8. Для переключения режимов работы этого слота используется мультиплексоры/демультиплексоры линий PCIe 3.0 ASMedia ASM1480.

Второй слот с форм-фактором PCI Express x16 всегда работает на скорости x8. То есть это слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16.

Соответственно, режимы работы этих двух слотов могут быть следующие: либо x16/—, либо x8/x8. Если задействуется только первый слот, то он будет работать на скорости x16. Если же используются оба слота, то они работают на скорости x8.

Третий слот с форм-фактором PCI Express x16 работает только на скорости x4 и представляют собой слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Этот слот реализован уже на базе четырех чипсетных линий PCIe 3.0.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 также реализованы через чипсет Intel Z370.

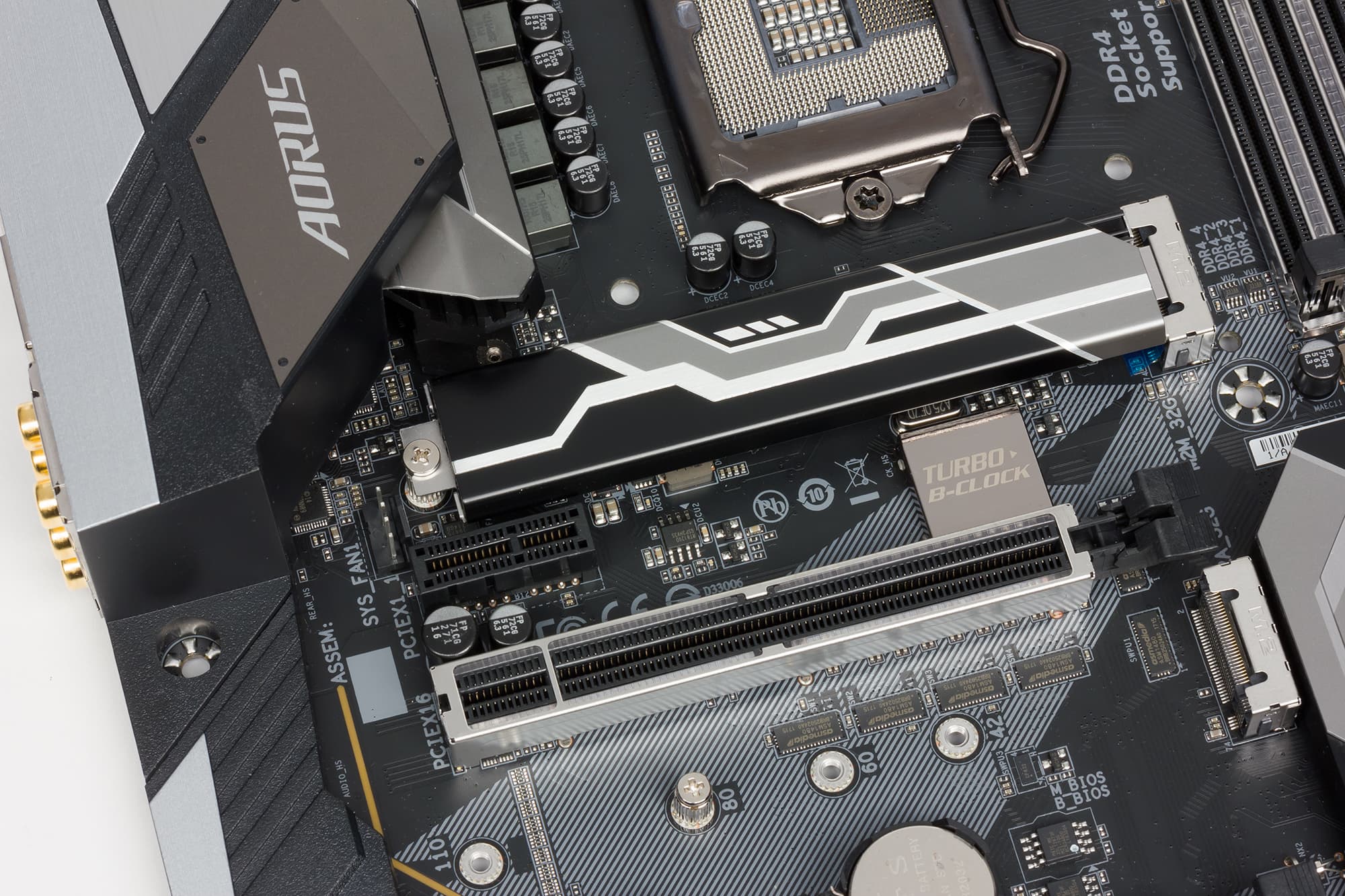

Разъемы M.2 предназначены для установки SSD-накопителей. Два разъема (M2M_32G, M2A_32G) поддерживают только устройства PCIe 3.0 x4/x2 и SATA-накопители типоразмера 2242/2260/2280/22110.

Еще один разъем M.2 (M2P_32G) поддерживает только устройства PCIe 3.0 x4/x2 c типоразмером 2242/2260/2280.

Все три разъема M.2 реализованы через чипсет, причем разъем M2P_32G разделяется со слотом PCI Express 3.0 x4.

Видеоразъемы

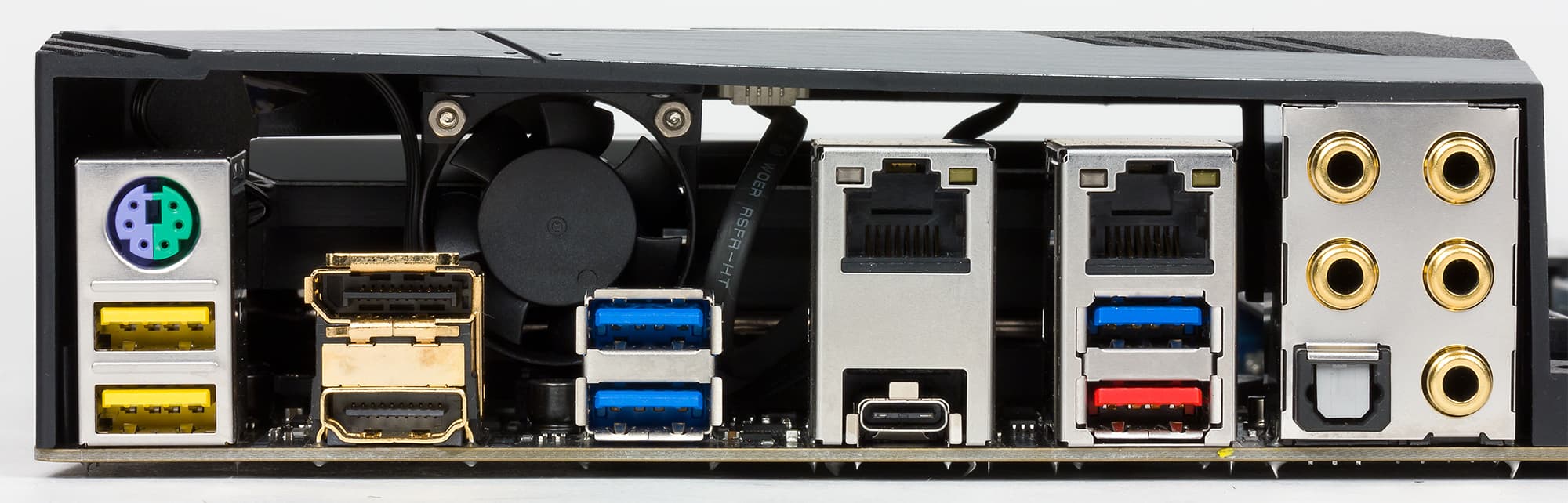

Поскольку процессоры Coffee Lake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы Display Port 1.2 и HDMI 1.4.

SATA-порты

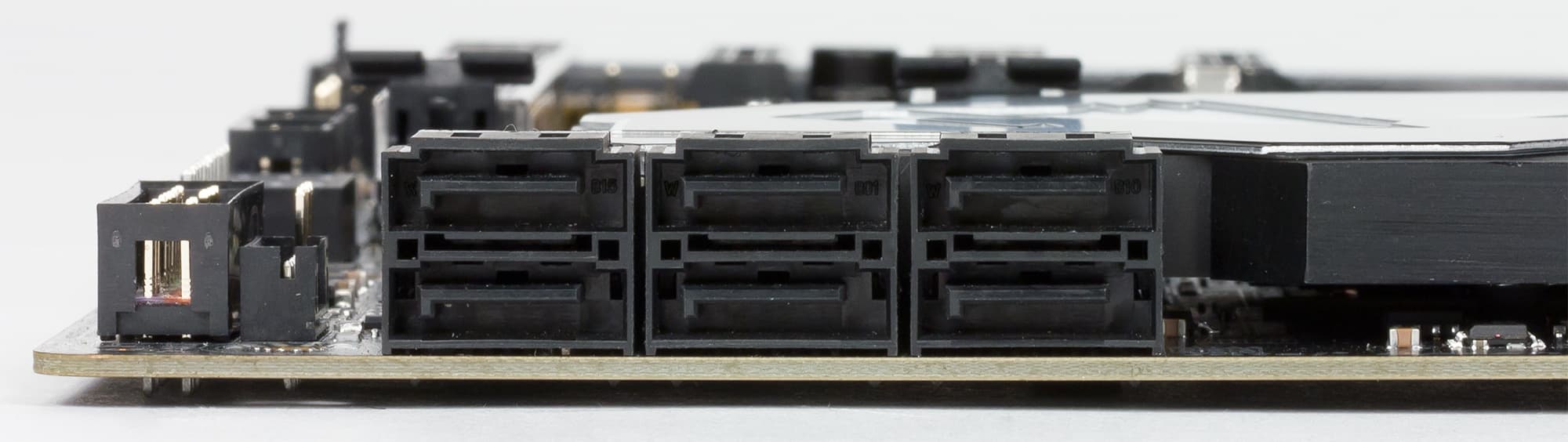

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z370 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено семь портов USB 3.0, четыре порта USB 2.0 и три порта USB 3.1.

Все порты USB 2.0 и пять портов USB 3.0 реализованы через чипсет Intel Z370. Для подключения портов USB 2.0 на плате имеется два разъема (по два порта на разъем). Все пять портов USB 3.0 выведены на заднюю панель платы.

Еще два порта USB 3.0 (для их подключения на плате имеется соответствующий разъем) реализованы через хаб Realtek RTS5411. Этот хаб подключается к одному чипсетному порту USB 3.0 и дает на выходе еще два порта USB 3.0.

Два порта USB 3.1, выведенные на заднюю панель платы, реализованы на базе контроллера ASMedia ASM3142, который подключается к чипсету по двум линиям PCIe 3.0. Причем один порт имеет разъем Type-A, а другой — разъем Type-C.

Кроме того, на плате есть еще один разъем вертикального типа для подключения порта USB 3.1 (Type-C). Этот разъем реализован на базе еще одного контроллера ASMedia ASM3142.

Сетевой интерфейс

Для подключения к сети на плате Z370 Aorus Gaming 7 предусмотрено два гигабитных сетевых интерфейса. Один интерфейс реализован на базе контроллера физического уровня Intel I219-V (используется в сочетании с чипсетным контроллером MAC-уровня), а второй — на базе сетевого контроллера Rivet Networks Killer E2500.

Как это работает

Напомним, что кроме поддержки разных семейств процессоров, чипсет Intel Z370 ничем не отличается от чипсета Intel Z270. Кстати, именно поэтому производство плат на Intel Z370 не требует особых затрат на разработку: обычно они представляют собой готовые платы на чипсете Intel Z270 с незначительными изменениями и дополнениями. Но, конечно же, есть и исключения. В частности, нельзя сказать, что плата Z370 Aorus Gaming 7 повторяет плату Aorus GA-Z270X-Gaming 7 — они похожи, но все-таки это не одно и тоже.

Итак, напомним, что чипсет Intel Z370 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксирована, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 6 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Z370 Aorus Gaming 7.

Через чипсет на плате реализованы: слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, три разъема M.2, два сетевых контроллера и два контроллера ASMedia ASM3142. Все это в совокупности требует 25 портов PCIe 3.0. Кроме того, задействуется еще шесть портов SATA и шесть портов USB 3.0, а это еще 12 HSIO-портов. То есть всего получается 37 HSIO-портов. И это мы еще не учли, что два разъема M.2 могут работать в SATA-режиме. Понятно, что без разделения портов и разъемов тут не обойтись.

Итак, начнем с того, что слот PCI Express 3.0 x4 разделяется с одним из разъемов M.2 (M2P_32G). Соответственно, на этот разъем M.2 и слот PCI Express 3.0 x4 в совокупности требуется только 4 HSIO-порта.

Далее, еще один разъем M.2 (M2M_32G) разделяется с двумя портами SATA (SATA #4 и #5). То есть два чипсетных HSIO-порта могут конфигурироваться либо как два порта SATA, либо как два порта PCIe 3.0. Если чипсетные порты конфигурируются как два порта SATA, то доступны порты SATA #4 и #5, а разъем M2M_32G доступен только в режиме PCIe 3.0 x2. Если же разъем M2M_32G используется в режиме SATA, то доступен лишь порт SATA #5 (разъем M2M_32G разделяется по линии SATA с портом SATA #4). Если чипсетные порты конфигурируются как два порта PCIe 3.0, то порты SATA #4 и #5 недоступны, а разъем M2M_32G доступен в режиме PCIe 3.0 x4.

Третий разъем M.2 (M2A_32G) разделяется с портом SATA #0 по линии SATA. То есть если разъем M.2 используется в режиме SATA, то порт SATA #0 будет недоступен. Если же используется порт SATA #0, то разъем M.2 доступен только в режиме PCIe.

И последнее разделение заключается в том, что один слот PCI Express 3.0 x1 разделяется с портом SATA #1. То есть соответствующий HSIO-порт чипсета конфигурируется либо как порт PCIe 3.0, либо как порт SATA.

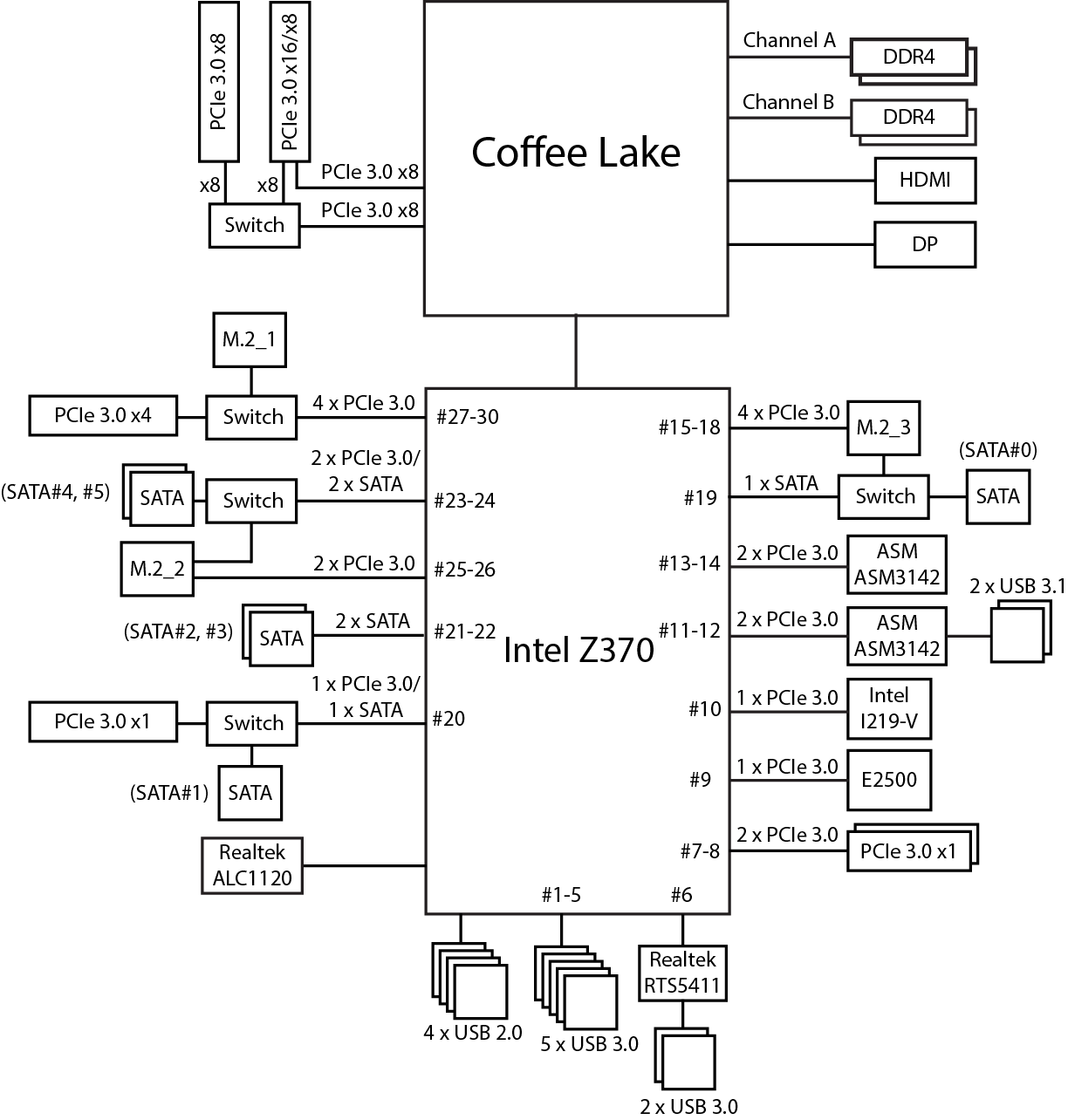

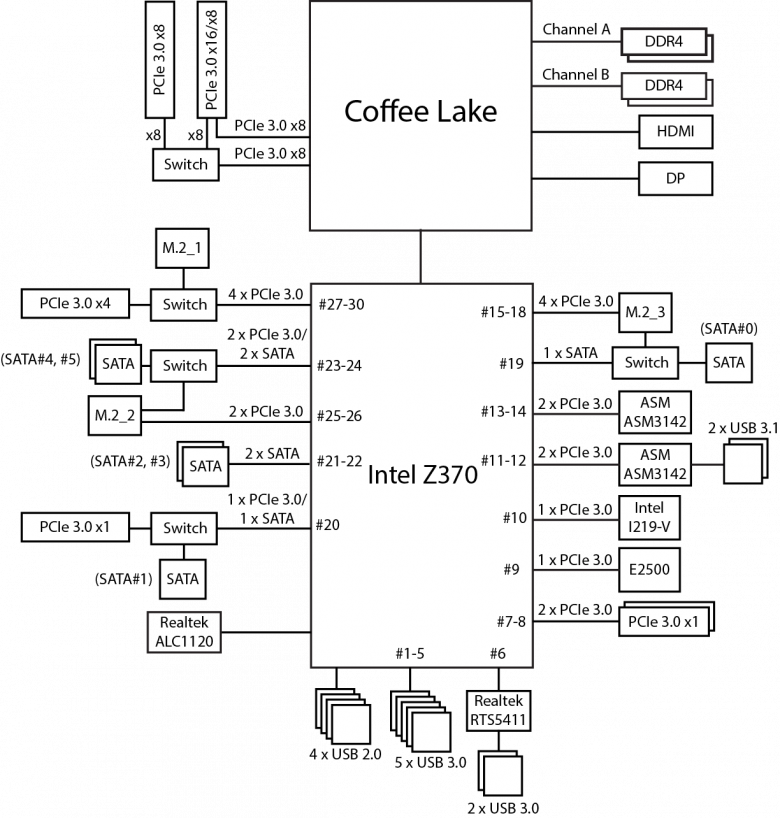

Блок-схема платы Z370 Aorus Gaming 7 c нумерацией HSIO-портов чипсета показана на рисунке.

Дополнительные особенности

Поскольку плата Z370 Aorus Gaming 7 относится к топовому сегменту, на ней реализовано большое количество различных дополнительных особенностей.

Начнем с того, что на плате есть кнопка включения питания, кнопка перезагрузки и кнопка сброса настроек BIOS.

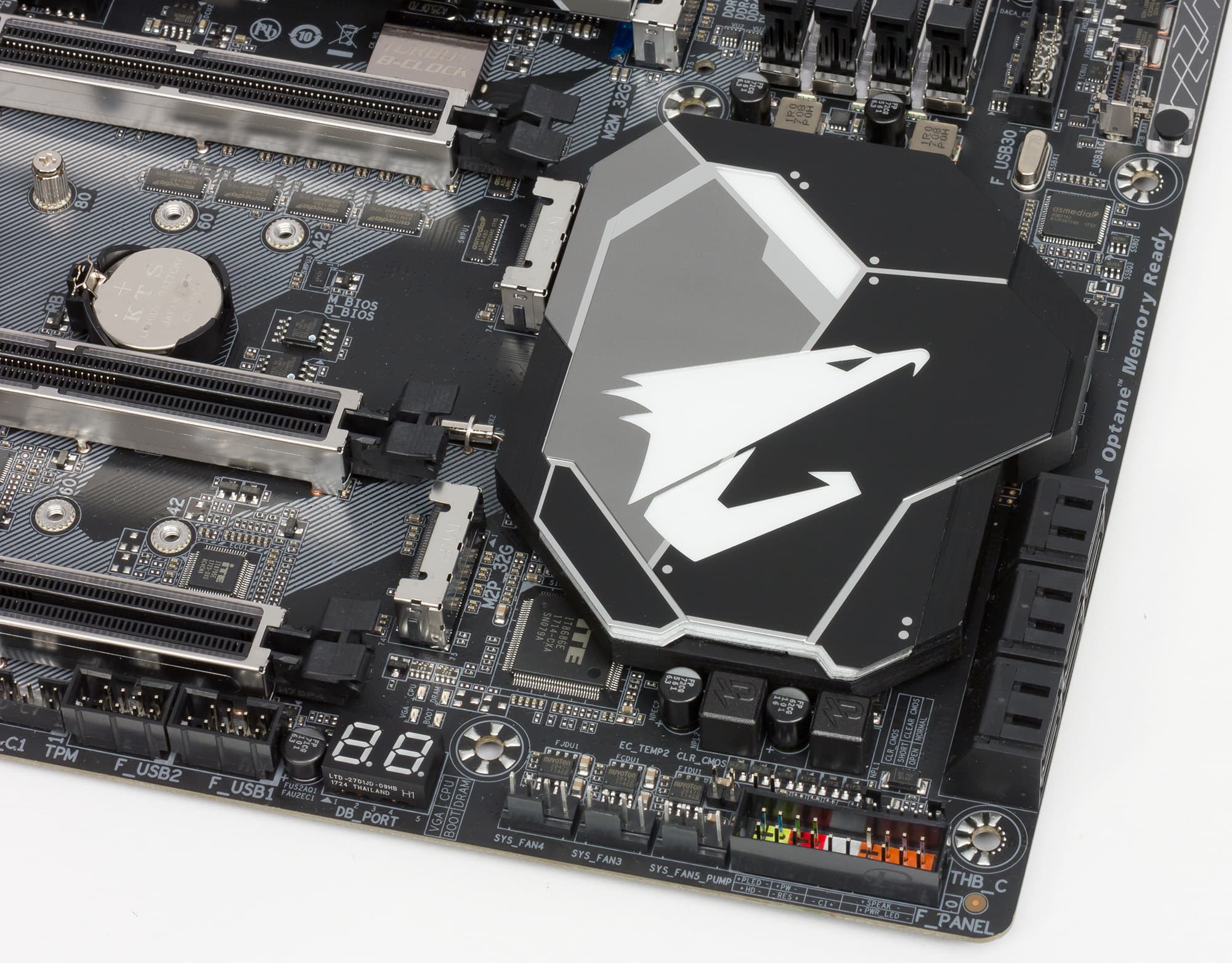

Есть и кнопка для разгона системы, а также индикатор POST-кодов.

Что касается кнопки OC для разгона системы, то, как выяснилось в ходе тестирования, для того, что бы она работала, нужно прежде установить утилиту App Center.

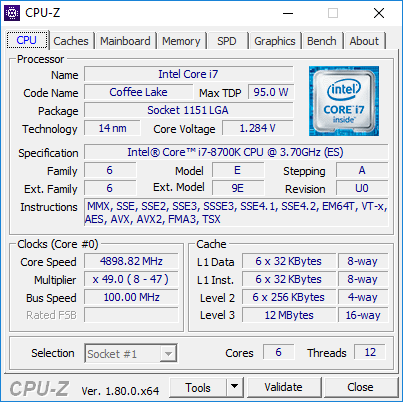

Нажатие на кнопку разгона системы позволяет увеличить тактовую частоту процессора Intel Core i7-8700K до 4,9 ГГц.

Для быстрого разгона системы это очень удобно.

Но главная дополнительная особенность платы заключается в подсветке. Здесь светится все, что только может светиться, и даже то, что не может. Итак, подсвечиваются три слота PCI Express x16, слоты памяти, радиатор чипсета, радиатор MOSFET-транзисторов и даже кожух задней панели разъемов платы.

Кроме того, на переднем краю платы, перед 24-контактным разъемом питания, имеется подсвечиваемый моддинговый элемент — тонкая полоска из оргстекла с внутренним рисунком. По бокам этой тонкой полоски, выполняющей функцию световода, расположены два светодиода.

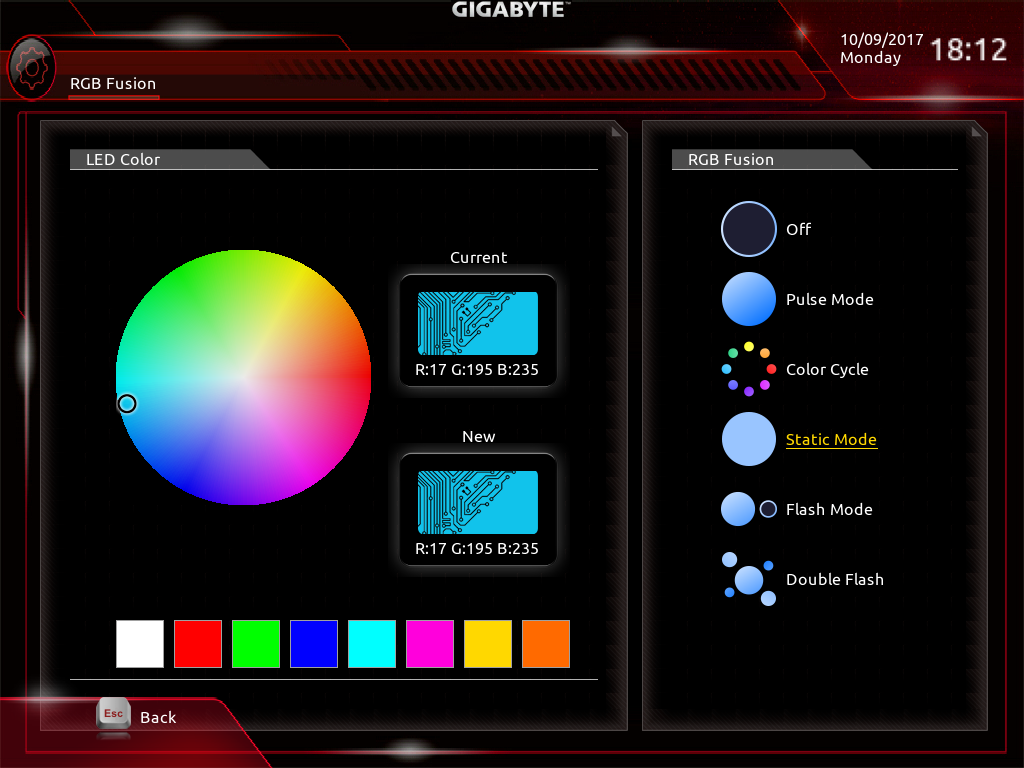

В BIOS Setup платы можно настраивать данную подсветку — выбирать эффект свечения (циклический, молния и пр.) и цвет.

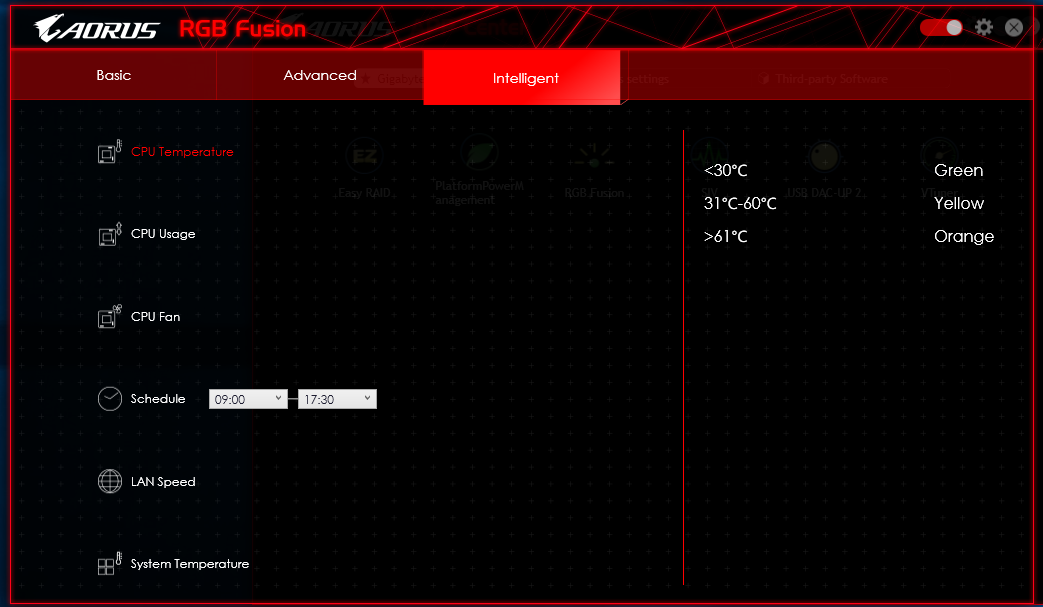

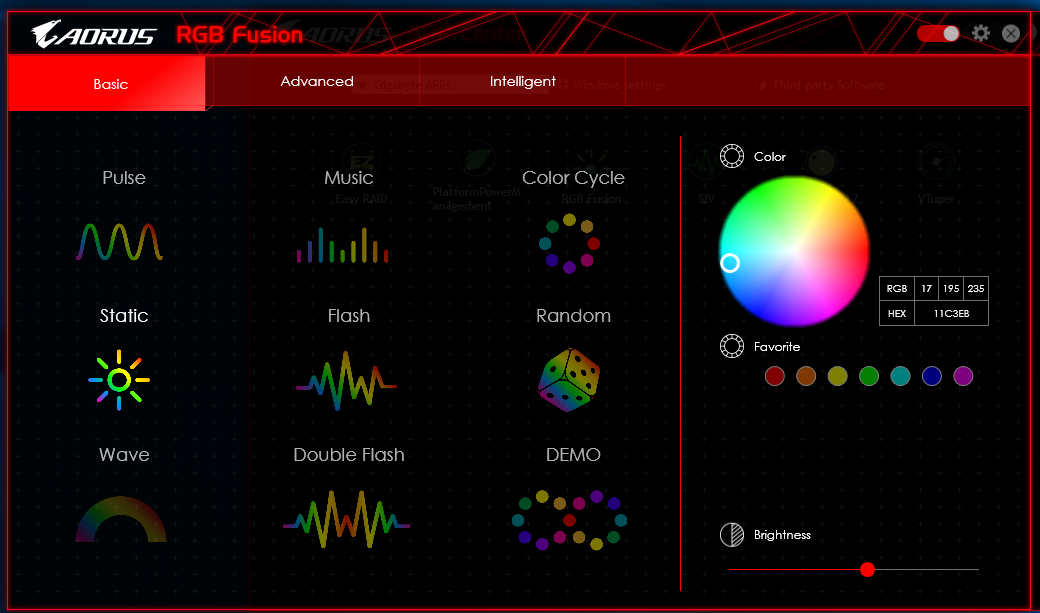

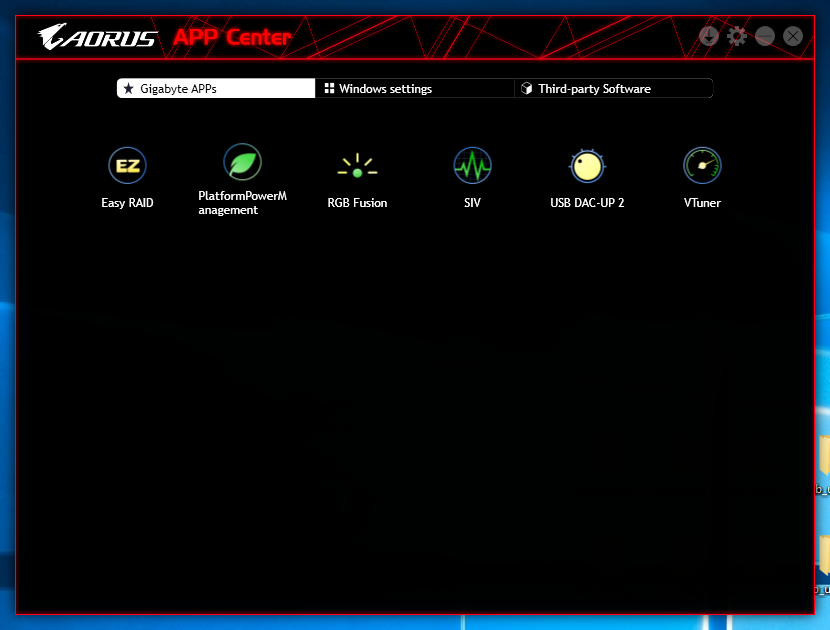

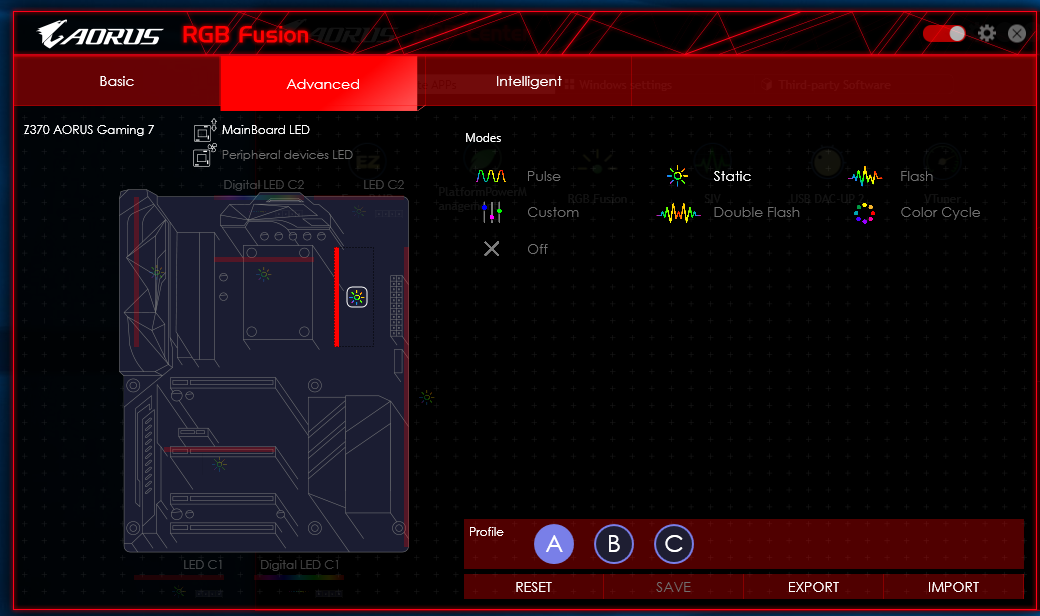

Также подсветку можно настраивать с использованием специальной утилиты Gigabyte RGB Fusion. Причем утилита Gigabyte RGB Fusion предоставляет пользователю более широкие возможности по настройке. Так, кроме выбора различных типов подсветки есть возможность настраивать индивидуально различные зоны подсветки.

Кроме того, можно, к примеру, соотнести цвет подсветки с температурой процессора, степенью загрузки процессора, скоростью вращения вентилятора кулера процессора и т. п.

Соотнести цвет подсветки с температурой процессора у нас получилось, а вот со скоростью вращения вентилятора и со степенью загрузки процессора — увы, не получилось.

На плате есть и специальные разъемы для подключения светодиодной ленты: два пятиконтактных (12V/G/R/B/W) разъема для подключения стандартных неадресуемых лент 5050 RGB и два цифровых трехконтактных (V/D/G) разъема для адресуемых лент 5050 (с адресацией каждого светодиода). Два цифровых разъема дополнены переключателями (перемычками), которые позволяют задавать напряжение питания 5 В или 12 В, а для пятиконтактных разъемов в комплекте поставляется один кабель-переходник для подключения RGB-ленты.

Еще одна особенность платы — наличие металлических кожухов на всех слотах с форм-фактором PCI Express x16.

Система питания

Как и большинство плат, модель Z370 Aorus Gaming 7 имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

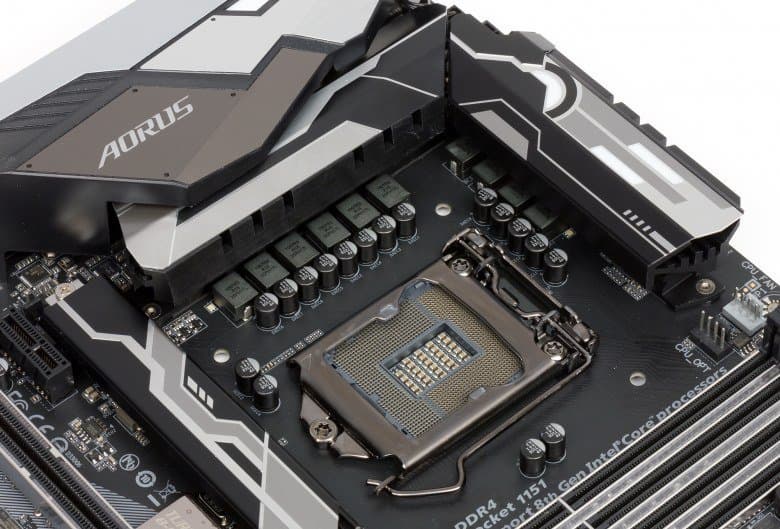

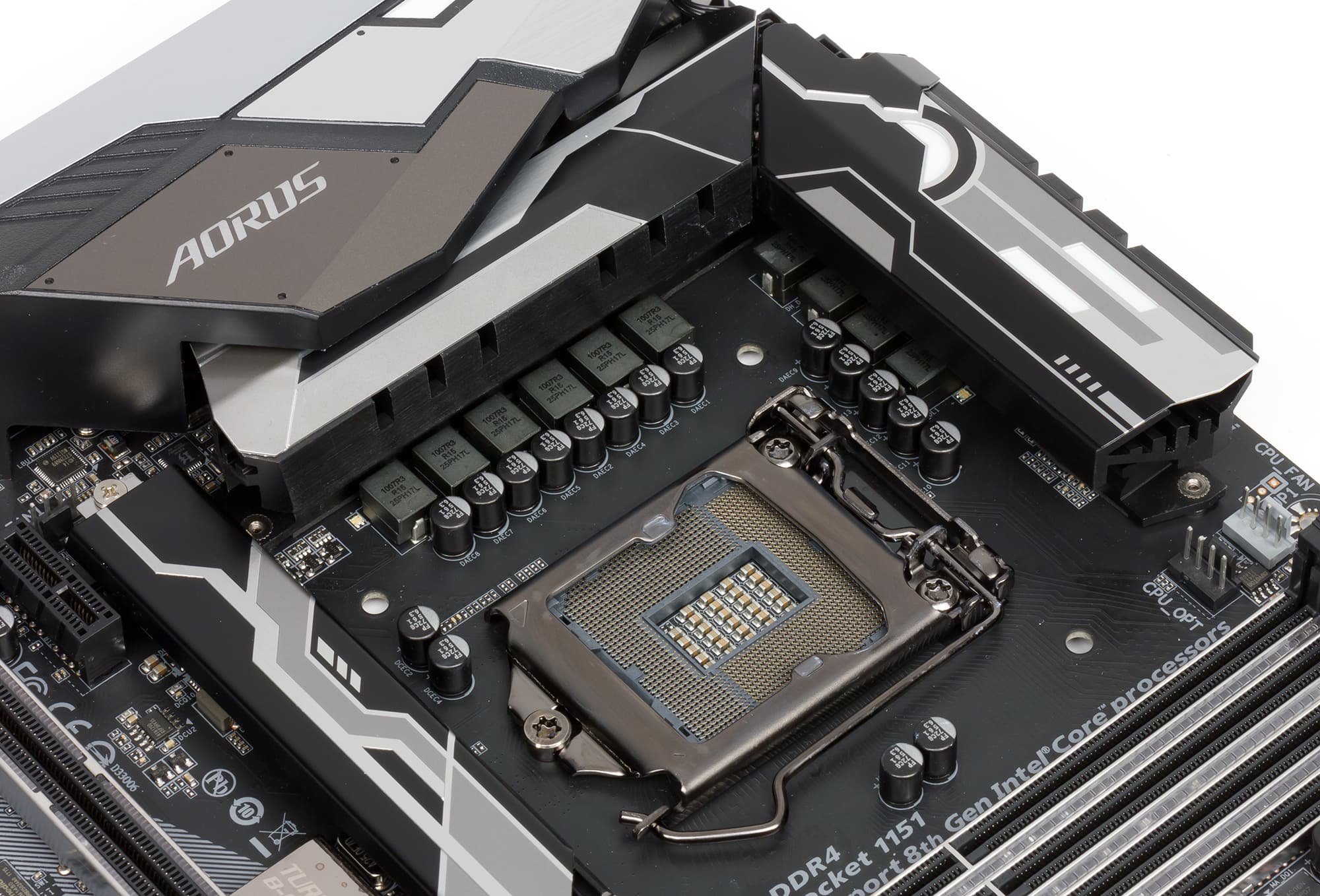

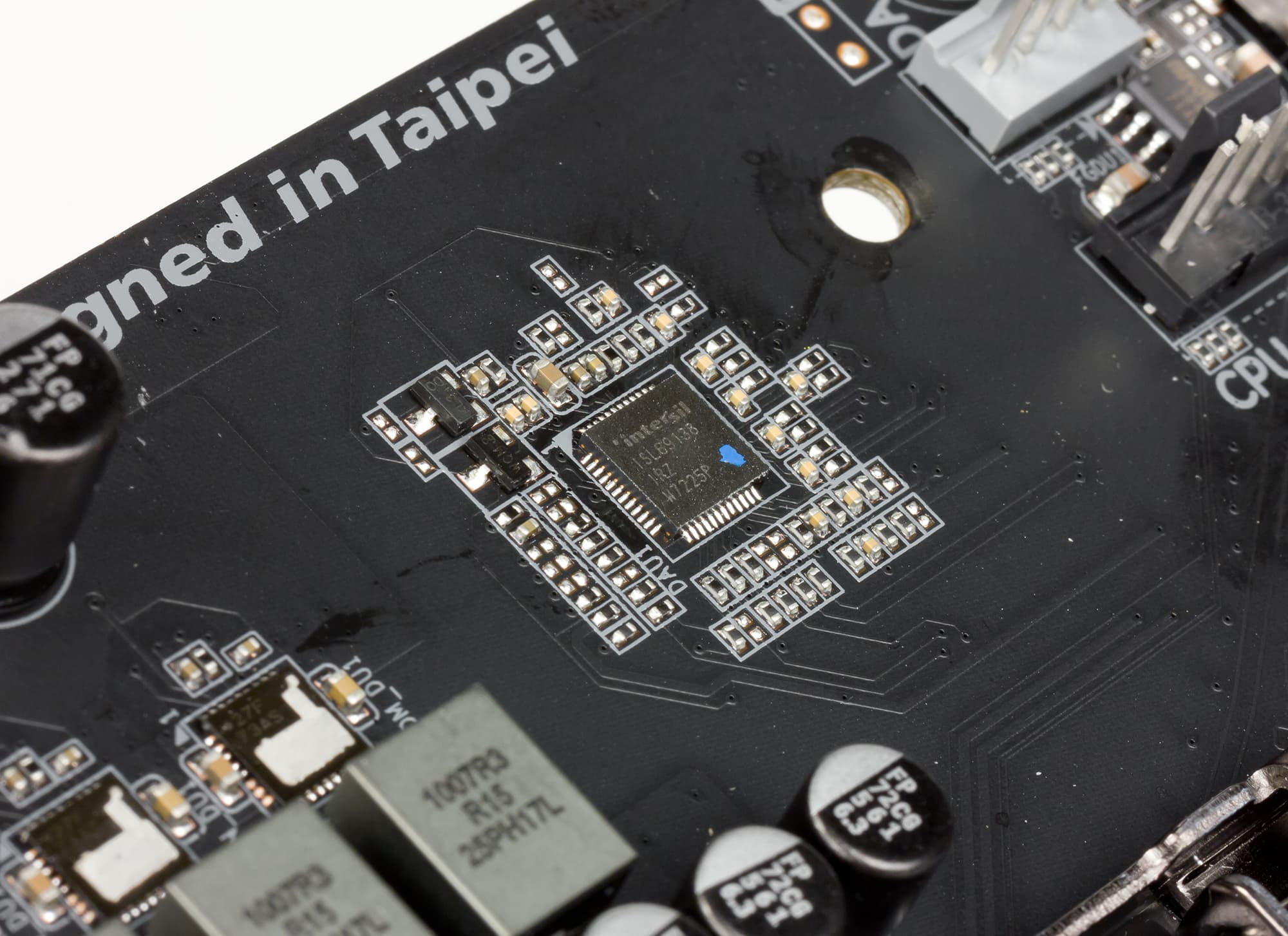

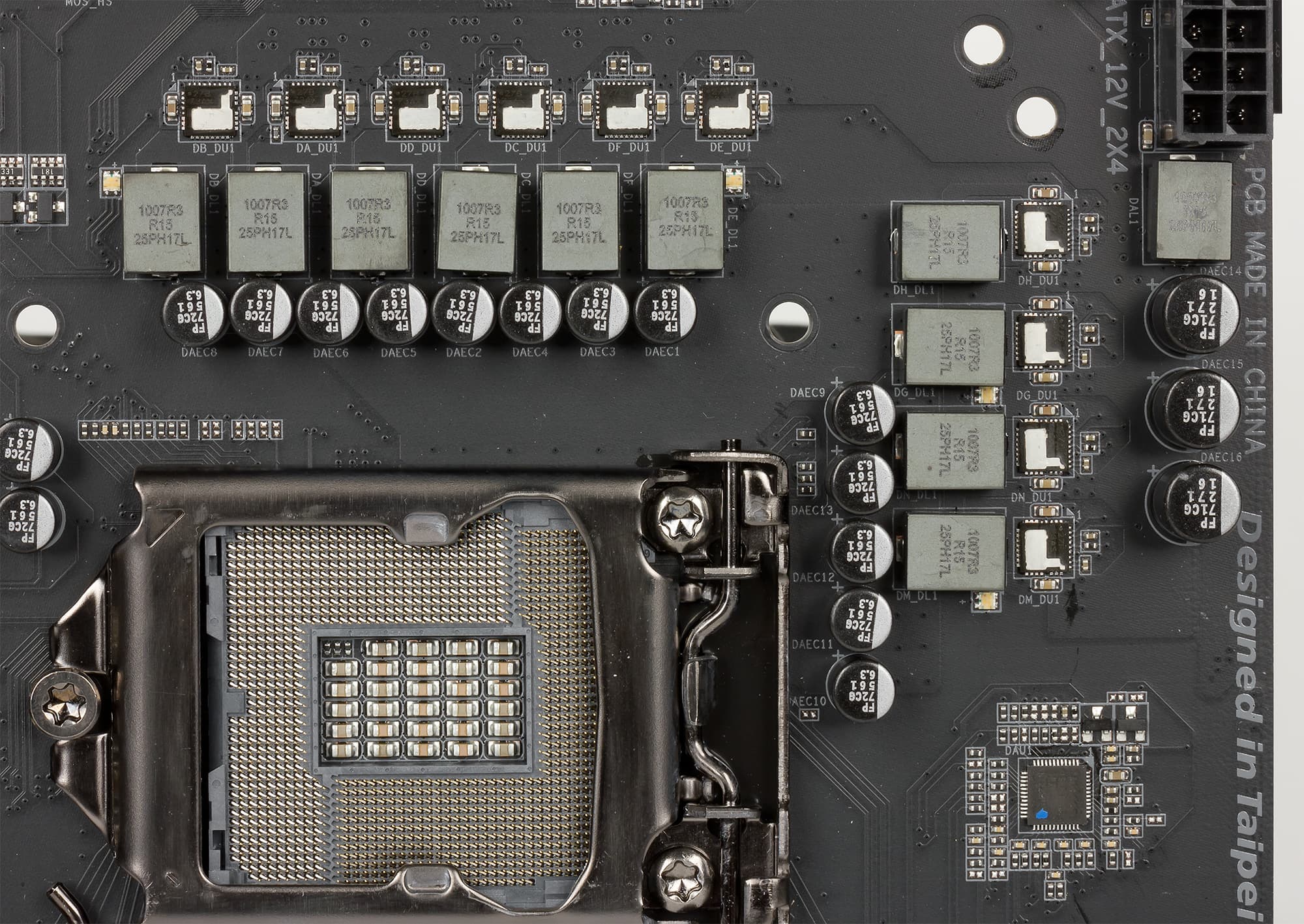

Регулятор напряжения питания процессора на плате является 10-канальным. Восемь каналов питания отводится для самого процессора (Vcore), а еще два канала — для графического ядра (Vccgt). Управляется регулятор напряжения питания 7-фазным контроллером Intersil ISL69138. Для получения 10 каналов используются удвоители фаз питания Intersil ISL6617AFRZ.

Система охлаждения

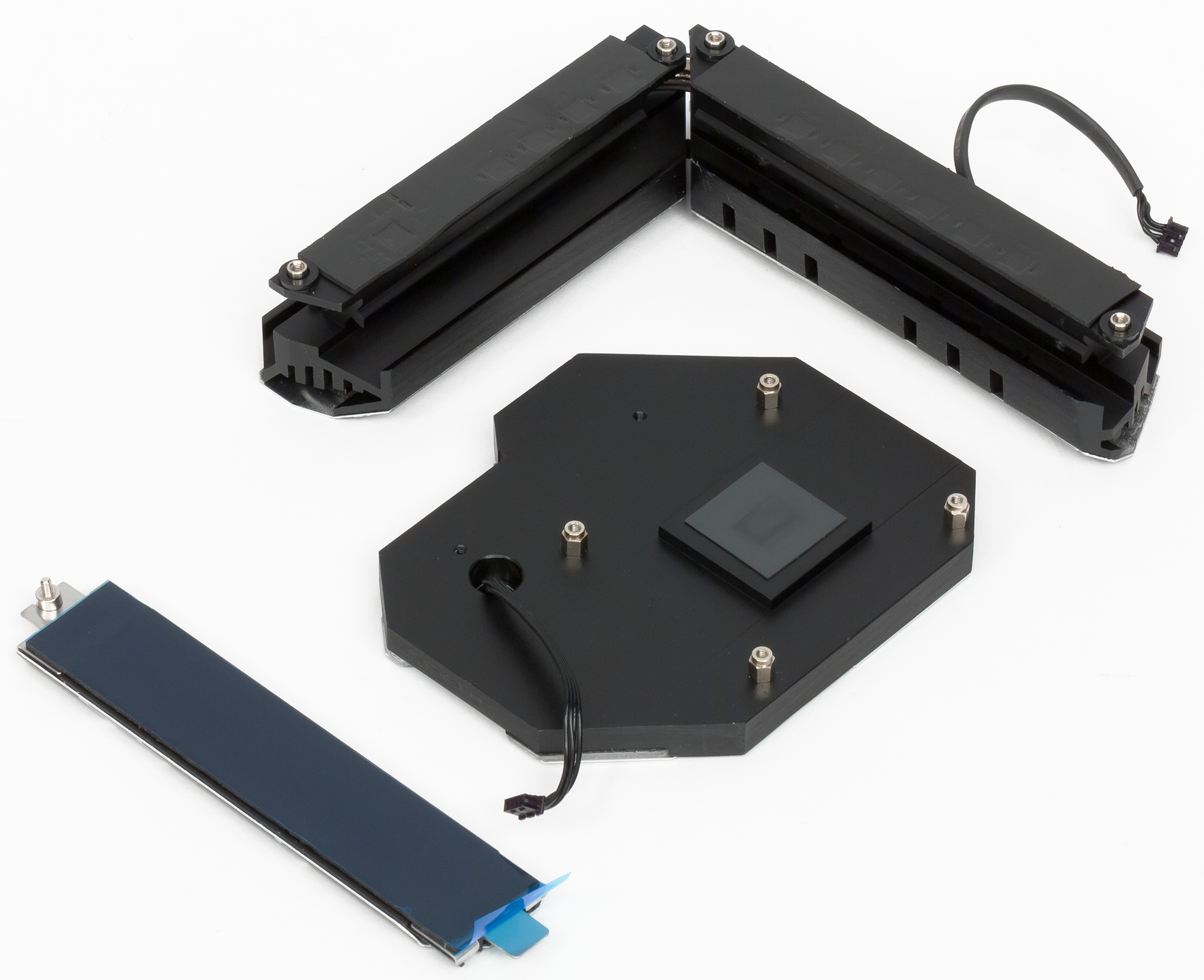

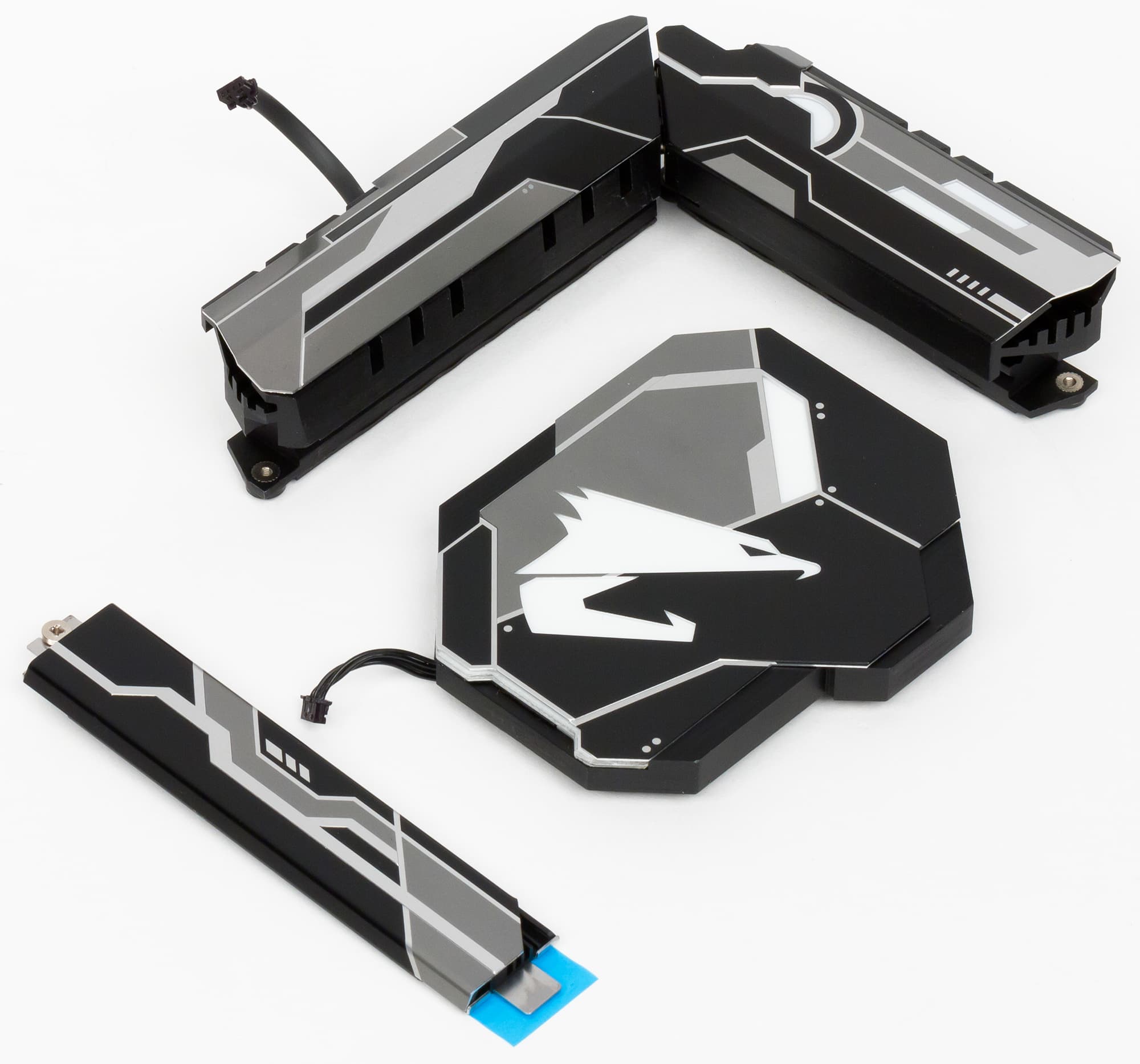

Система охлаждения платы Z370 Aorus Gaming 7 состоит из нескольких радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора. Еще один радиатор предназначен для охлаждения чипсета. Кроме того, для одного накопителя, устанавливаемого в разъем M.2, также предусмотрен радиатор.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено восемь четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для кулера процессора, еще четыре — для дополнительных корпусных вентиляторов. Еще один разъем может использоваться для дополнительного корпусного вентилятора или для подключения помпы СВО. Есть также отдельный 3-амперный разъем для помпы СВО.

Кроме того, есть на плате два двухконтактных разъема для подключения термодатчиков.

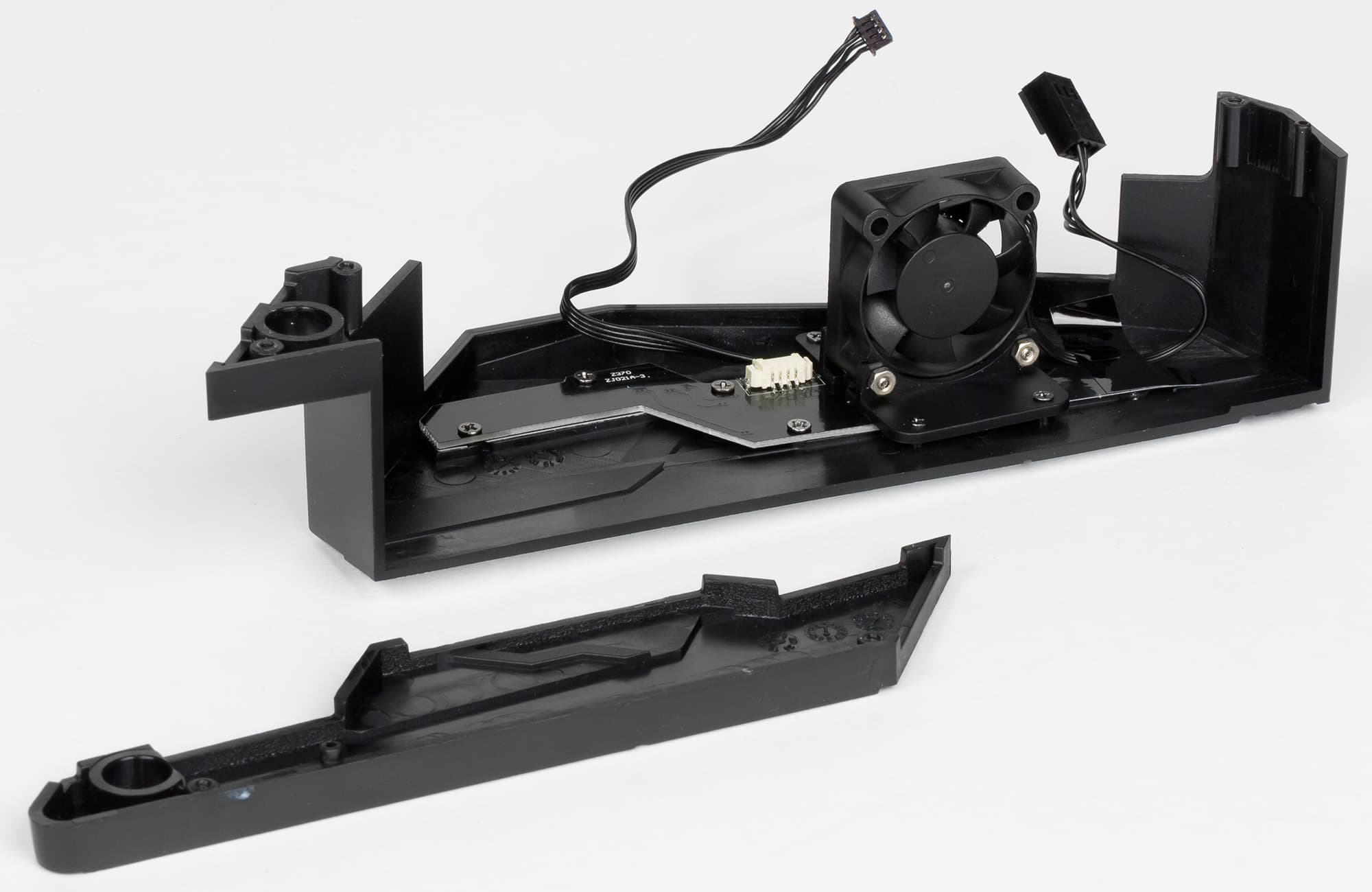

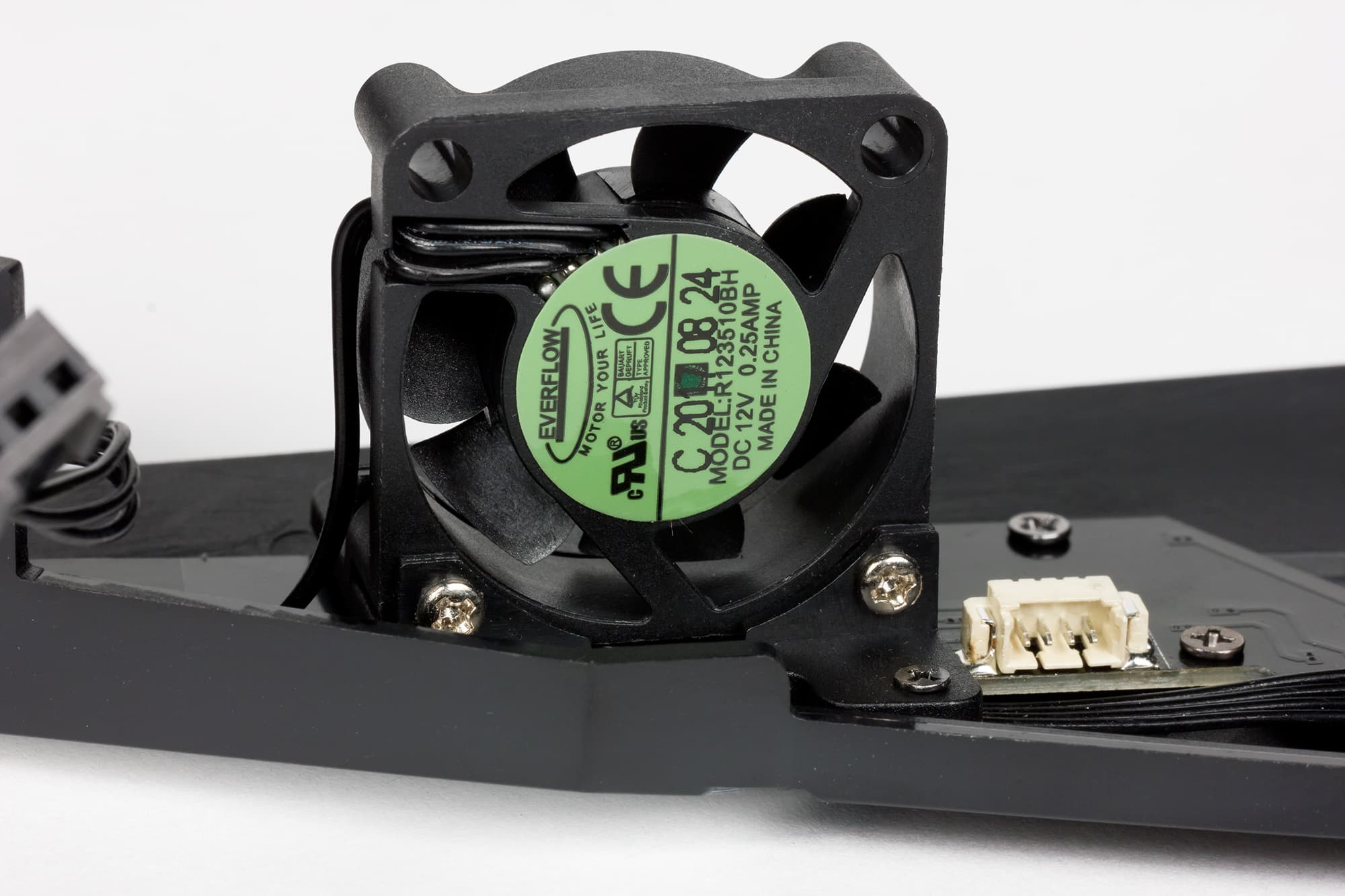

Еще одна интересная «фишка» — наличие миниатюрного вентилятора, который встроен в кожух панели разъемов платы. Нельзя сказать, что это очень эффективное решение, но до тех пор, пока вентилятор новый и работает бесшумно, его вполне можно использовать, а потом в любой момент достаточно отсоединить его кабель.

Аудиоподсистема

Аудиоподсистема платы Z370 Aorus Gaming 7 основана на кодеке Realtek ALC1220. Здесь нет никаких дополнительных усилителей и кодеков. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Z370 Aorus Gaming 7 получил оценку «Хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,10
Очень хорошо
Уровень шума, дБ (А)
−78,3
Посредственно
Динамический диапазон, дБ (А)
78,3
Посредственно
Гармонические искажения, %
0,0091
Очень хорошо
Гармонические искажения + шум, дБ(A)
−72,9
Посредственно
Интермодуляционные искажения + шум, %
0,025
Хорошо
Взаимопроникновение каналов, дБ
−74,1
Хорошо
Интермодуляции на 10 кГц, %
0,040
Хорошо
Общая оценка
Хорошо

UEFI BIOS

UEFI BIOS платы Z370 Aorus Gaming 7 визуально не отличается от того, что мы видели у других плат Gigabyte серии Aorus на чипсете Intel Z370.

Есть два режима отображения: упрощенный (Easy Mode) и расширенный (Advanced Mode).

В режиме Advanced Mode для настройки используются семь стандартных вкладок (M.I.T., System, BIOS, Peripherals, Chipset, Power, Save & Exit).

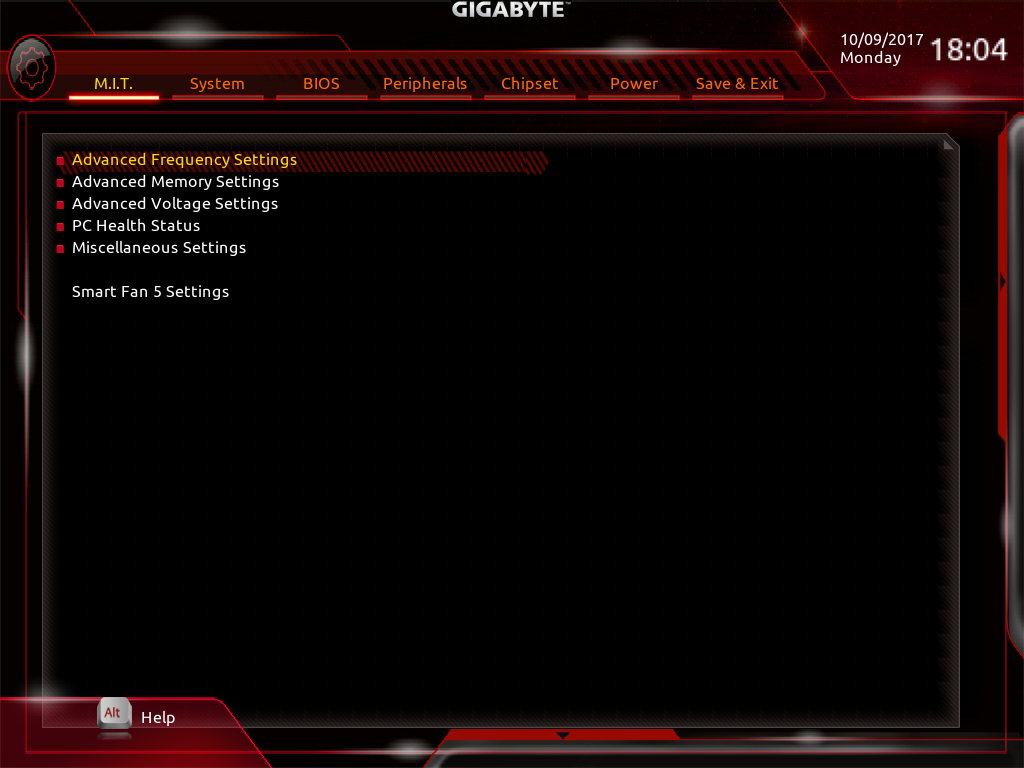

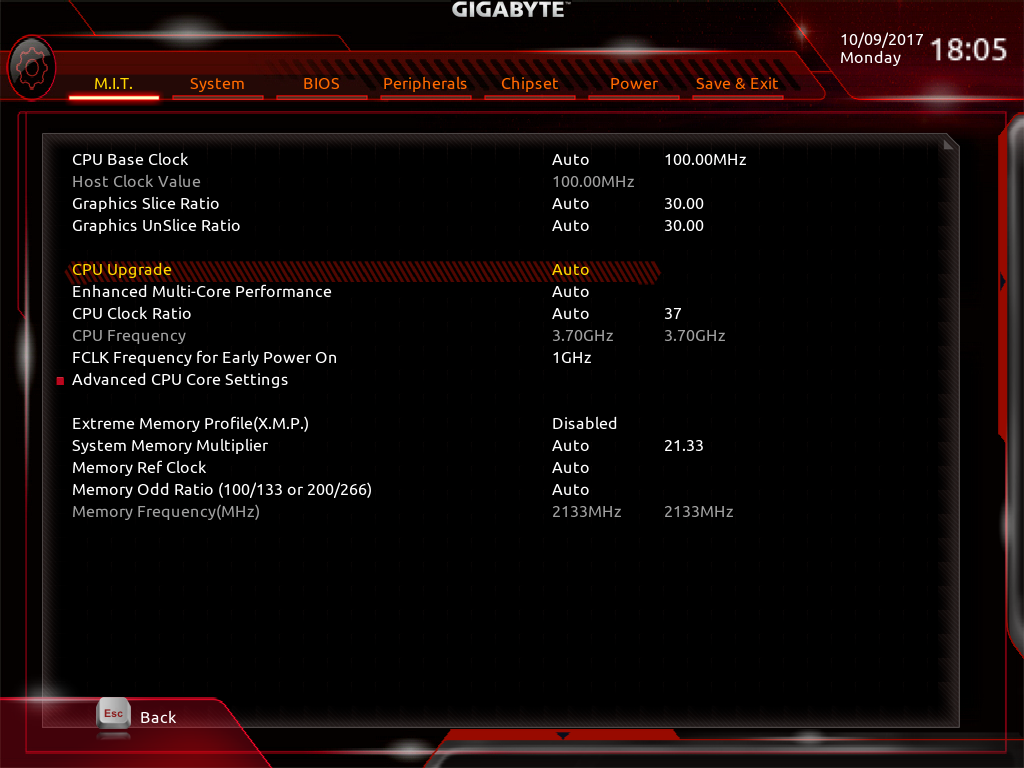

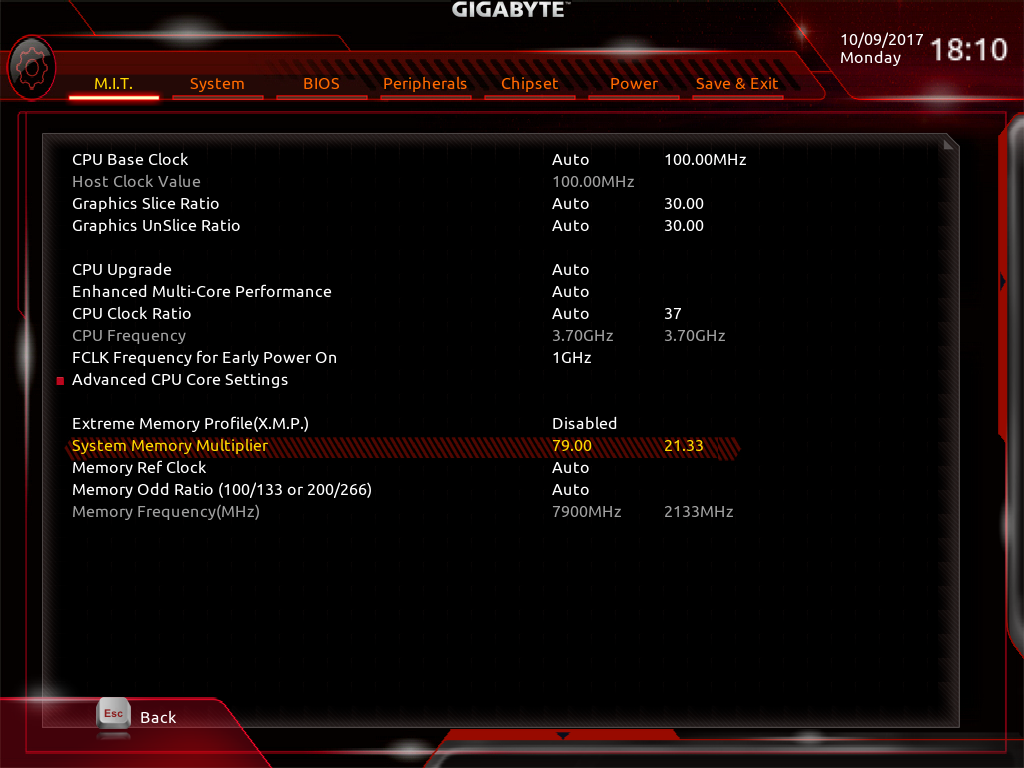

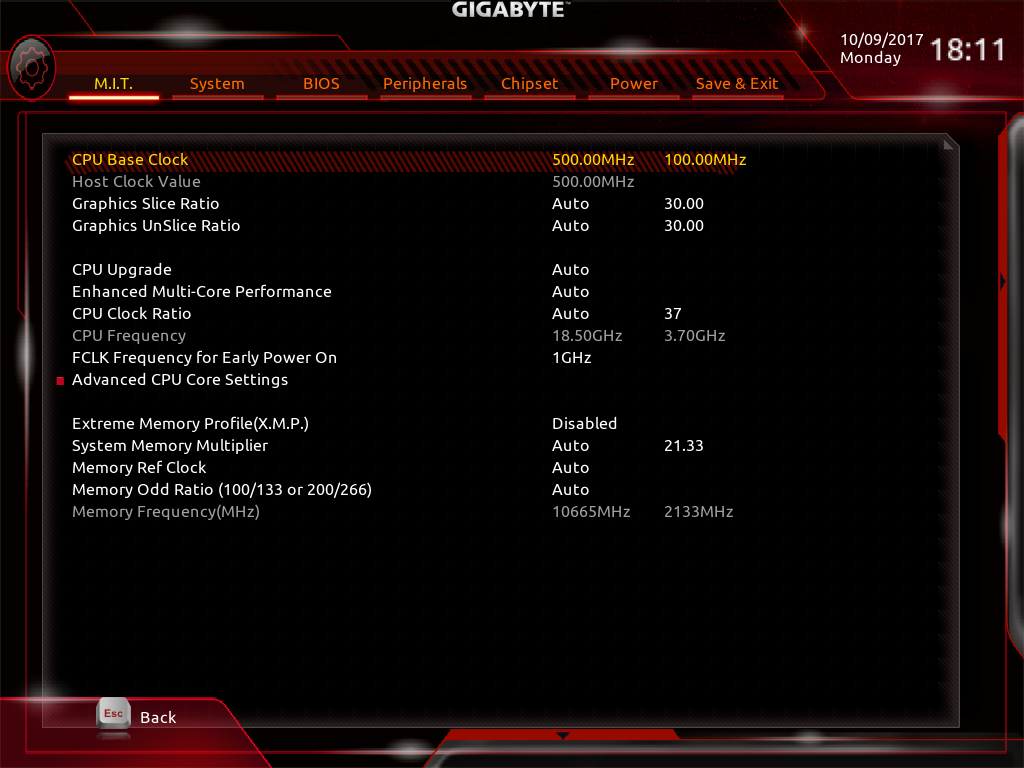

Все настройки, предназначенные для разгона системы, собраны на вкладке M.I.T. На этой вкладке, в разделе Advanced Frequency Settings, можно произвести разгон процессора и памяти.

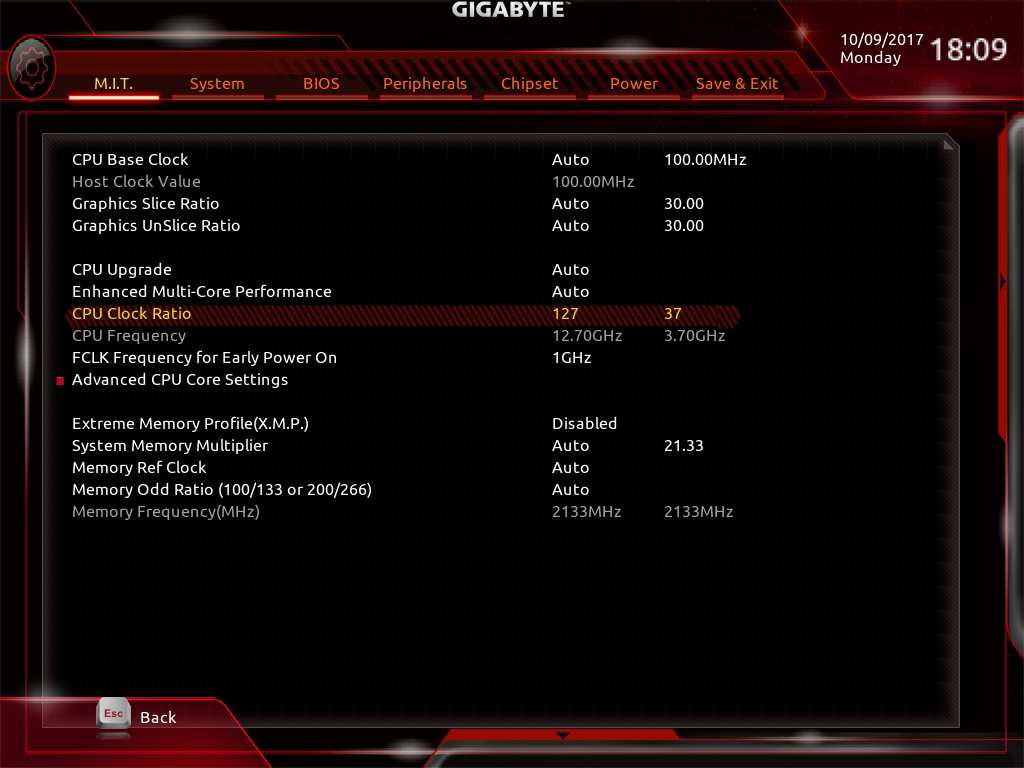

Здесь можно поменять частоту BCLK (CPU Base Clock) и коэффициент умножения (CPU Clock Ratio).

Частота BCLK меняется до 500 МГц с шагом 0,01 МГц, а максимальный коэффициент умножения может быть равен 127.

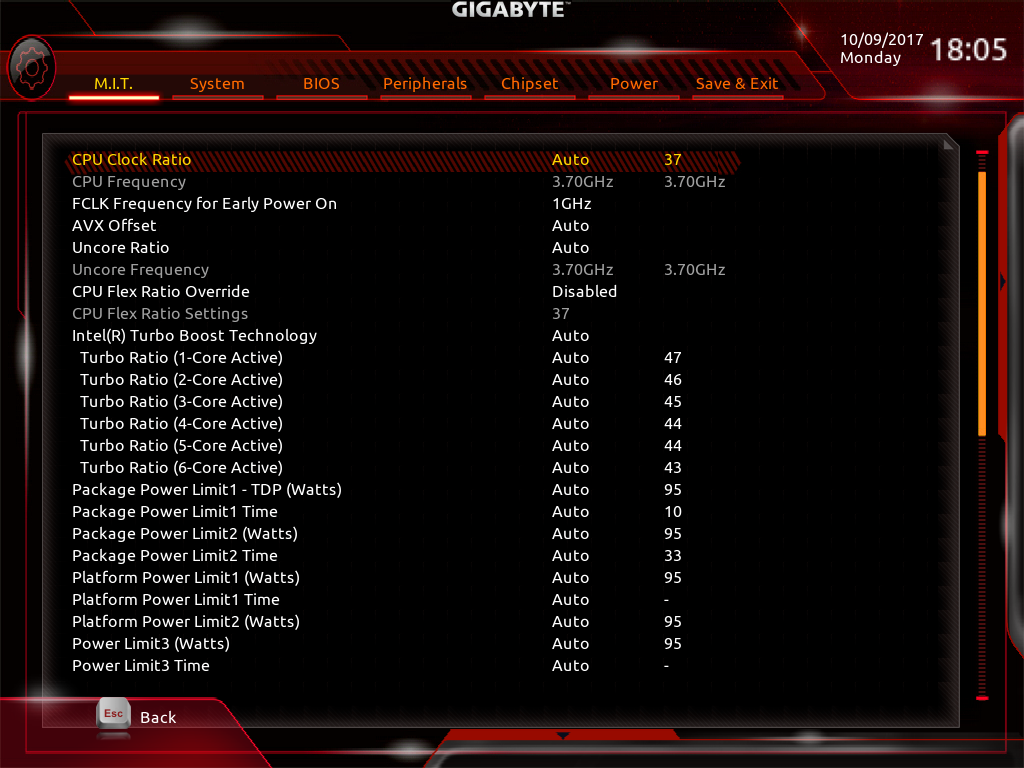

Кроме того, можно произвести и более тонкую настройку работы процессора. В частности, можно задавать максимальный коэффициент умножения для каждого случая числа активных ядер и настраивать технологию динамического разгона (Turbo Boost).

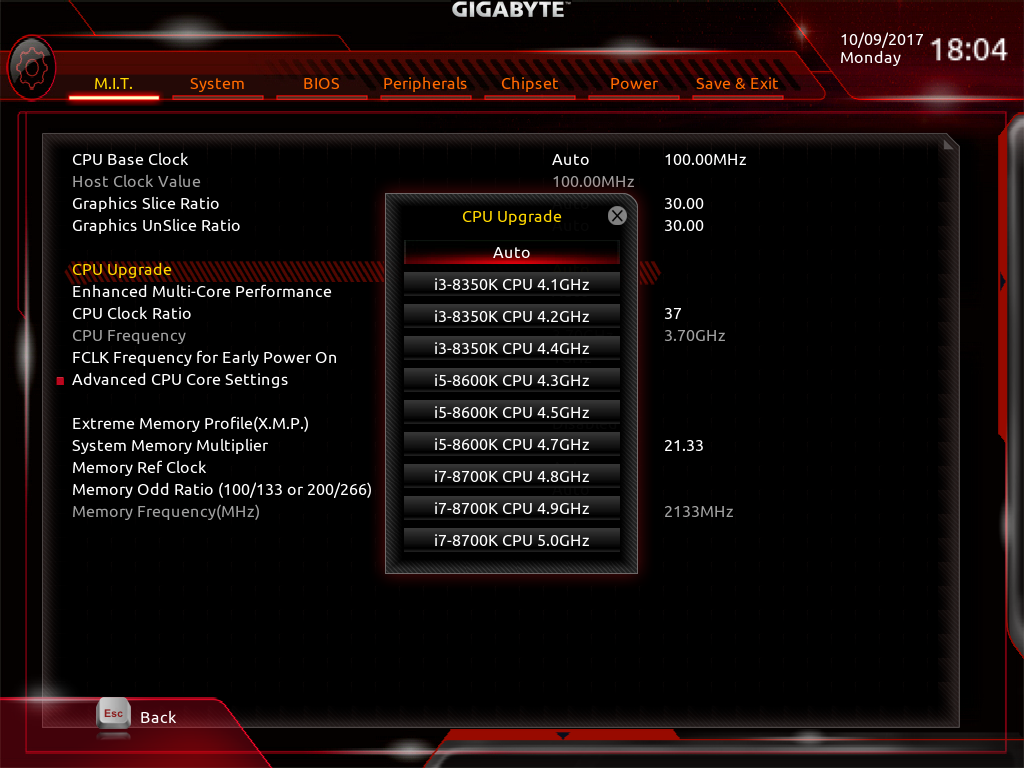

Можно воспользоваться и разгонными пресетами. В частности, для процессора Core i7-8700K предусмотрен пресет разгона до частоты 5,0 ГГц.

Естественно, имеется возможность разгонять память, изменяя ее частоту и тайминги. Максимальная частота памяти DDR4 составляет 7900 МГц.

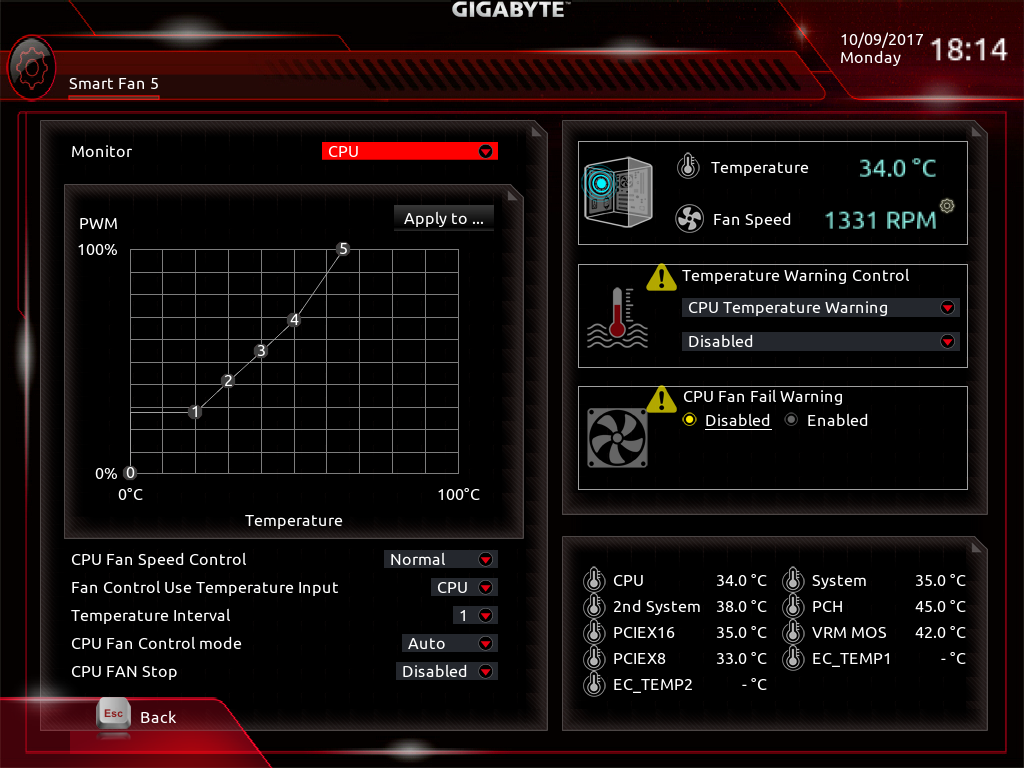

Есть также возможность настраивать скоростной режим работы вентиляторов, выбирая один из пресетов или же производя настройку вручную.

Одним словом, все как обычно.

Выводы

195

Розничная стоимость платы Z370 Aorus Gaming 7 составляет примерно 19 тысяч рублей. Это, конечно, недешево, и если вам не нужна навороченная подсветка, ориентированная на моддинговые ПК, а также расширенные функциональные возможности (два сетевых интерфейса, три разъема M.2), то можно выбрать модель попроще и дешевле — например, ту же Z370 Aorus Ultra Gaming. А плата Z370 Aorus Gaming 7 ориентирована на тех пользователей, кому нужен производительный компьютер с широкими функциональными возможностями и, что немаловажно, с моддинговой настраиваемой подсветкой.

В заключение предлагаем посмотреть наш видеообзор материнской платы Z370 Aorus Gaming 7:

Наш видеообзор материнской платы Z370 Aorus Gaming 7 можно также посмотреть на iXBT.Video
