Gigabyte MA770T-UD3P — системная плата на чипсете AMD 770 (Socket AM3)


В свое время мы рассматривали модель Gigabyte MA770-UD3, похожую по компоновке на предмет сегодняшнего внимания, но с поддержкой DDR2. За прошедшее время актуальность выбора в пользу DDR3 значительно возросла, во-первых: за счет снижения цен на этот тип памяти и, во-вторых: в связи с выходом четырехъядерных Athlon II 600-серии (подробности о которых можно узнать в нашем обзоре). Эти процессоры обладают очень хорошим сочетанием цены и производительности, но не имеют кэш-памяти третьего уровня, поэтому весьма отзывчивы на установку высокочастотной DDR3.

Интересна эта модель в первую очередь тем, что недорогой дискретный чипсет на ней соседствует с основательной системой питания, а сама плата имеет практически полный комплект «фич», которые Gigabyte подразумевает под брендом Ultra Durable.

Особенности платы

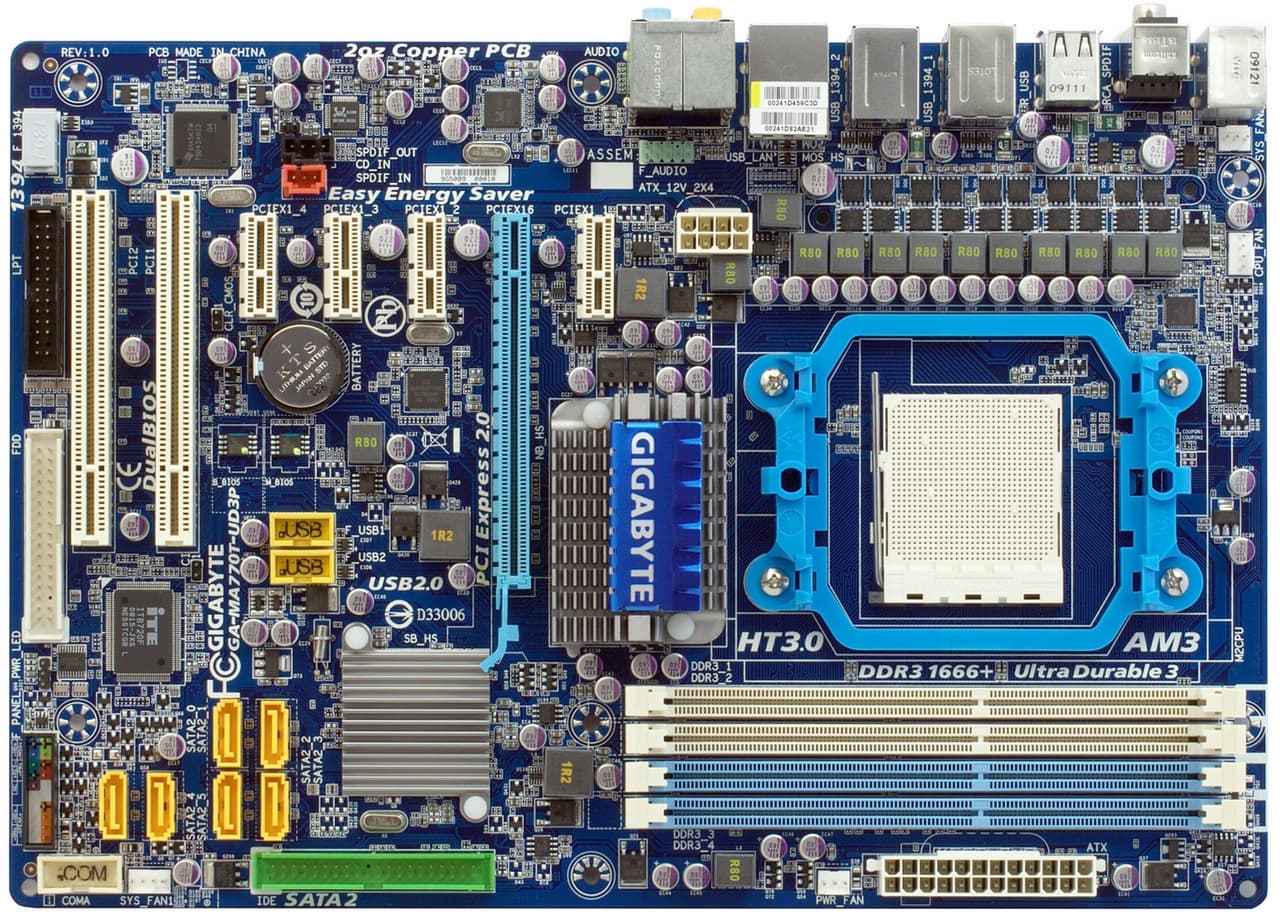

Дизайн платы совершенно классический. Хотя сегодня производители всячески стараются выделить свои продукты, и даже в случае с чипсетами, официально не поддерживающими мультичиповые конфигурации, ставят несколько графических слотов и заявляют поддержку CrossFire (как, например, в случае с ASRock M3A770DE). С другой стороны, при наличии единственного графического порта мы уже не сможем придраться к тому, что крупногабаритная видеокарта во втором слоту может помешать подключению каких-либо накопителей к портам SATA и IDE. Верно? Но в данном случае как раз-таки порт IDE имеет вертикальную ориентацию и расположен в аккурат напротив графического слота. Впрочем, подключить стандартный шлейф в сочетании с громоздкой видеокартой можно свободно, но сняв на время подключения видеокарту.

Плата имеет две микросхемы BIOS: основную и резервную, страхующую пользователя от последствий неудачной перепрошивки. Не очень удобно расположен 12-вольтовый разъем питания, кабель к которому в ряде случаев будет тянуться над процессорным кулером. Зато явной заботой о пользователе выглядят снабженные бортиками и подписями периферийные разъемы, а FireWire даже имеет своеобразную затычку. Кстати, и по числу поддерживаемых раритетных портов плата не разочарует владельцев старых принтеров и модемов, поскольку имеет как LPT, так и COM-порт (в виде разъемов для подключения планок с соответствующими внешними портами). Наличие восьми USB-портов на задней панели также можно положительно отметить, а вот отсутствие поддержки eSATA определенно — недочет.

Относительно системы охлаждения для столь экономичного чипсета, каковым является AMD 770, можно высказывать лишь теоретические замечания, поскольку с практической точки зрения производители имеют полное право сэкономить на габаритах радиаторов.

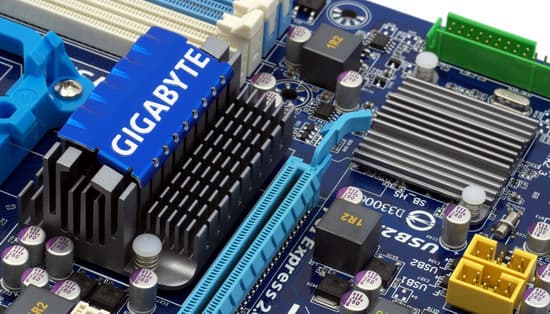

Впрочем, Gigabyte не особенно и экономит: радиатор на северном мосту установлен достаточно высокий. С позиции максимализма, как мы уже отмечали, лучше было бы найти иное место для фирменной таблички, которая не способствует свободной конвекции. Наконец, если вы все же обнаружите, что согласно мониторингу чип греется явно сильнее, чем можно предположить, судя по нагреву радиатора, имеет смысл потратить минут десять на замену термопасты. Радиатор закреплен пластмассовыми грибками, и при неаккуратном обращении при транспортировке и установке платы может сместиться. А штатная паста в данном случае — довольно хрупкая и после смещения тепловой контакт может нарушиться.

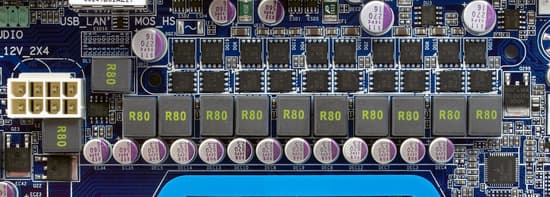

Стабилизатор напряжения питания процессора — 10-канальный, установлено по 2 полевых транзистора с пониженным сопротивлением переключению (Low RDS (on)) на канал, в качестве дросселей установлены катушки с ферритовыми сердечниками. Установлены 12 конденсаторов по 820 мкФ и 3 — по 470 мкФ, все без исключения конденсаторы на плате от ведущих японских производителей, твердотельные. Плата имеет утолщенные вдвое медные слои питания и заземления. Поддерживаются процессоры с заявленным TDP до 140 Вт.

В комплектации можно отметить лишь шлейфы SATA, имеющие металлические защелки и с одного конца разъем имеет Г-образную форму, что значительно способствует надежности соединения. Похвально наличие краткого руководства по сборке, в том числе и на русском языке.

Из полезного в софтовом комплекте надо отметить EasyTune для мониторинга, настройки параметров управления вентиляторами и прочего, Face-Wizard для редактирования заставки BIOS, Q-Share для удобной организации обмена файлами в локальной сети и @BIOS для перепрошивки BIOS с возможностью автоматического поиска образа на сервере Gigabyte. Из сторонних утилит с платой прилагается Norton Internet Security, Kaspersky Anti-Virus, COREL MediaOne и Roxio Buzz.

Функциональность

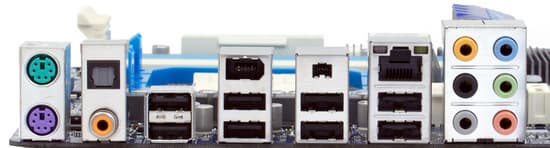

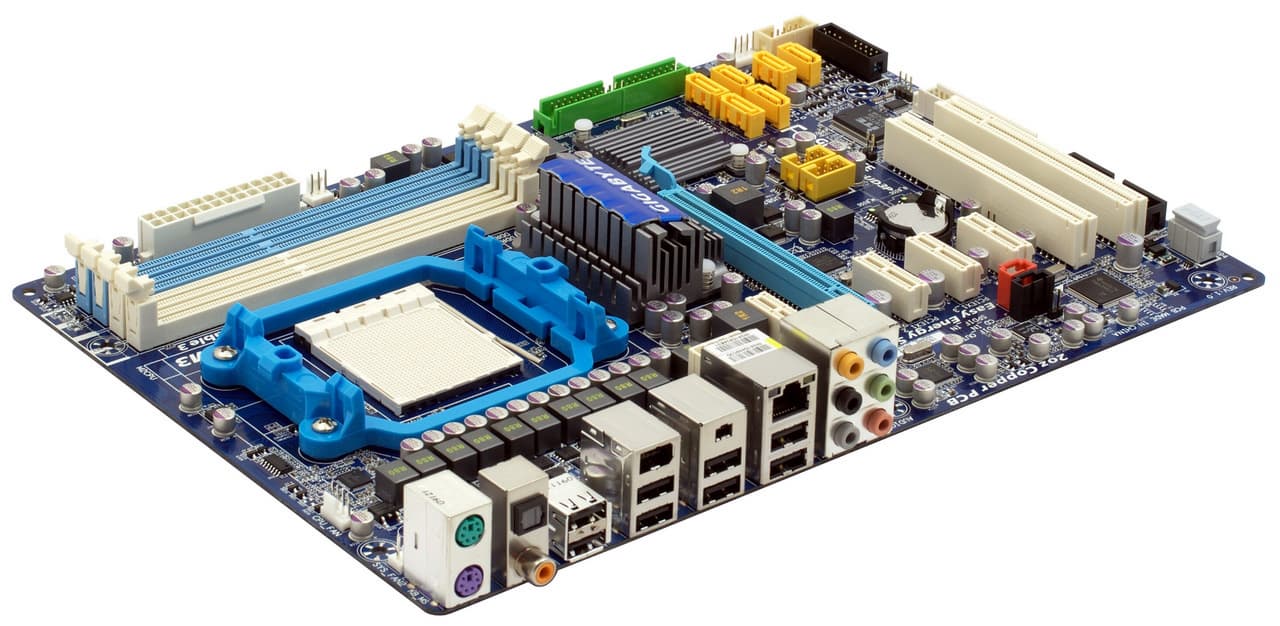

по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD 770 (северный мост AMD 770 и южный SB700/710), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Для подключения накопителей установлено 6 внутренних портов SATA/300 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1 и 0+1). Также, как и на всех платах на современных чипсетах под AMD-платформу, имеется чипсетный канал IDE с поддержкой 2 накопителей PATA/133.

На плате установлены и дополнительные контроллеры, обеспечивающие:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC888), на заднюю панель выведены оптический и цифровой S/PDIF Out;
  • сетевой контроллер (Realtek 8111C, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (TI TSB43AB23, интерфейс PCI), с поддержкой трех портов IEEE 1394a: из которых два выведены на заднюю панель в виде 4 и 6-контактного разъемов;
  • cистемный мониторинг (ITE IT8720F), в BIOS предусмотрено полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и системного вентилятора в зависимости от показаний соответствующих датчиков. Регулировка доступна как для 4, так и 3-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.03 Отлично
Уровень шума, дБ (А): -89.1 Хорошо
Динамический диапазон, дБ (А): 89.1 Хорошо
Гармонические искажения, %: 0.0015 Отлично
Гармонические искажения + шум, дБ (А): -82.7 Хорошо
Интермодуляционные искажения + шум, %: 0.0099 Очень хорошо
Взаимопроникновение каналов, дБ: -89.1 Отлично
Интермодуляции на 10 кГц, %: 0.010 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Обращает на себя внимание очень низкий уровень искажений, динамический диапазон также приемлемый, а уровень шумов бывает ниже лишь в случаях, когда аналоговые цепи и сам кодек вынесены на отдельную карту, что встречается лишь на дорогих платах. Итого, реализацию интегрированного звука на этой плате можно только похвалить.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 200—500 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Режим Advanced Clock Calibration + Auto, -12%—+12% (для каждого ядра)
Напряжение процессoрного ядра + -0,600—+0,600 В (CPU)
-0,600—+0,600 В (CPU NB)
Напряжение памяти + 1,6—2,4 В и для DRAM VTT (0,9 —1,3 В)
Напряжение чипсета + 1,1—1,8 В (для северного моста)
1,20—1,58 В (для южного моста и HT-шины)
1,8—2,2 В (для PCIE-шины)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS F4. Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню, но что интересно, собственно настройки для разгона, включая и регулировки напряжения, по умолчанию открыты. А в число скрытых попали действительно редко используемые регулировки, например, возможность ограничивать количество линий PCI Express для каждого из портов.

В меню имеется необходимый и достаточный набор разгонных настроек, все обычно регулируемые параметры удобно сгруппированы в одном разделе. Странно, что на этот раз нечетко работала автоматическая загрузка с параметрами по умолчанию, с чем вроде бы на платах Gigabyte проблем давно не возникало. Вкупе с отсутствием возможности сохранения пользовательских профилей, это создает определенный дискомфорт, поскольку приходится сбрасывать содержимое CMOS перемычкой и затем восстанавливать значения всех параметров вручную. Таким образом, на этой плате лучше разгонять процессор постепенно, чтобы, как минимум, инициализация проходила стабильно.

Выбор необходимых параметров для типичных разгонных экспериментов достаточный, и даже можно сказать, что расширенный по меркам недорогой платы. Лишь шаг регулировки напряжения ядра великоват (25 мВ, то есть, например, после 1,475 идет сразу 1,500 В).

  Тактовая частота ЦП, МГц Опорная частота (множитель), МГц Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В Частота (множитель) CPU NB, МГц Частота (множитель) шины HT, МГц Частота памяти, МГц Примечание
Phenom II X3 720 (2,8 ГГц) 3800 200 (x19) 1,475/1,30 2400 (x12) 2000 (x10) DDR3-1333 разгон с увеличением множителей (ядра и CPU NB)
Phenom II X4 810 (2,6 ГГц) 3822 294 (x13) 1,475/1,30 2352 (x8) 2058 (x7) DDR3-1176 разгон с увеличением опорной частоты, снижен множитель шины HT

Отличный результат! В версии под DDR2 нас огорчила неспособность платы стабильно работать при установке опорной частоты выше 255-260 МГц, в данном же случае, плата способна и на большее (разгон на практике уперся в возможности процессора в сочетании с 64-битной ОС). Разгон процессора с разблокированным множителем также вполне удался, разве что частоту CPU NB на платах-рекордсменах нам удавалось выставить на ступеньку выше.

Но не исключено, что разгонные способности не являются эксклюзивной особенностью версии под DDR3, есть информация, что с обновленными версиями BIOS и модель под DDR2 стала разгоняться лучше.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы ASRock M3A770DE на чипсете AMD 770.

Тест ASRock M3A770DE Gigabyte MA770T-UD3P
Архивирование в 7-Zip, мин:сек 2:28 2:27
Кодирование x264, мин:сек 1:27 1:26
Crysis (High@1280×1024), fps 42 42
S.T.A.L.K.E.R. Clear Sky (DX10-Full Dynamic Lighting @1680×1050), fps 39 39
World in Conflict (Very High@1680x1050), fps 29 29

Налицо идентичный результат.

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 ASRock M3A770DE Gigabyte MA770T-UD3P
Редактирование текста, Вт (Сool’n’Quiet ON) 72 (IES Off)
67 (IES On)
66 (EES Off)
66 (EES On)
Редактирование текста, Вт (Сool’n’Quiet OFF) 84 86
Игра FarCry 2, Вт 132-168 134-182

Несмотря на то, что плата Gigabyte поддерживает управление количеством активных фаз преобразователя питания, включение и выключение этой опции в соответствующей программе (Easy Energy Saver) не оказало влияния на регистрируемый уровень потребления. Тем не менее, это не помешало плате продемонстрировать не худшую экономичность в простое по сравнению с моделью от ASRock, а вот под нагрузкой Gigabyte MA770T-UD3P все-таки проявила больший аппетит.

Выводы

Основательный подход к конструированию системы питания принес вполне ожидаемые успехи в разгоне. В целом, конечно, радует, что разработчики из Gigabyte не пожалели для данной, весьма недорогой, платы полного комплекта фирменных опций, составляющих технологию под маркетинговым названием Ultra Durable. Пожалуй, еще года два назад мы не могли предположить, что на плате такого уровня возможна установка 10-канальной схемы питания, тогда это было особенностью лишь самых дорогих моделей от ASUS (да и на тех платах реализация была слабее нынешней, например, катушки с ферритовыми сердечниками еще не применялись). С другой стороны, эта опция не бесплатна, соответственно, для сохранения приемлемой себестоимости, разработчикам пришлось «поджаться» в чем-то другом. Но в глаза это не бросается (разве что — как отсутствие портов eSATA, хотя на себестоимость вывод одного из чипсетных портов влияет в минимальной степени).

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в рознице) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
