Материнская плата Asus Z170-Deluxe


Одновременно с анонсом новых процессоров Intel 6-го поколения для настольных ПК (Skylake-S) и чипсета Intel Z170 компания Asus анонсировала свои новые материнские платы на этом чипсете. В этой статье мы рассмотрим одну из новинок компании — Asus Z170-Deluxe.

Комплектация и упаковка

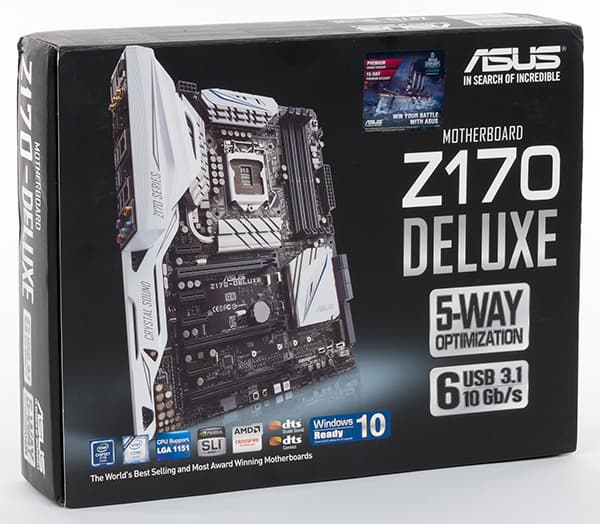

Плата Asus Z170-Deluxe поставляется в достаточно компактной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий.

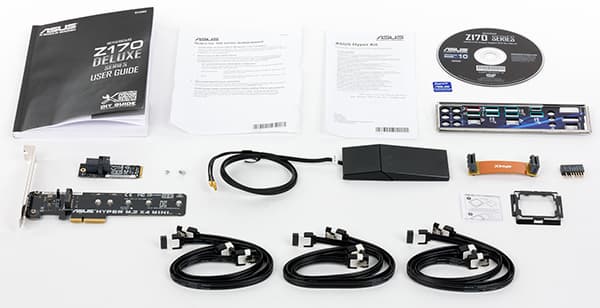

Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка для задней панели платы, антенна для модуля Wi-Fi и традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и пр. к разъемам на плате.


Все эти аксессуары входили и в комплект платы Asus Z97-Deluxe (модели такого же уровня на предыдущем топовом чипсете), но комплектацию Asus Z170-Deluxe немного расширили. Так, здесь в комплект поставки дополнительно входит плата Asus Hyper M.2 x4 Mini, которая представляет собой переходник с разъема PCI Express 3.0 x4 на разъем M.2.

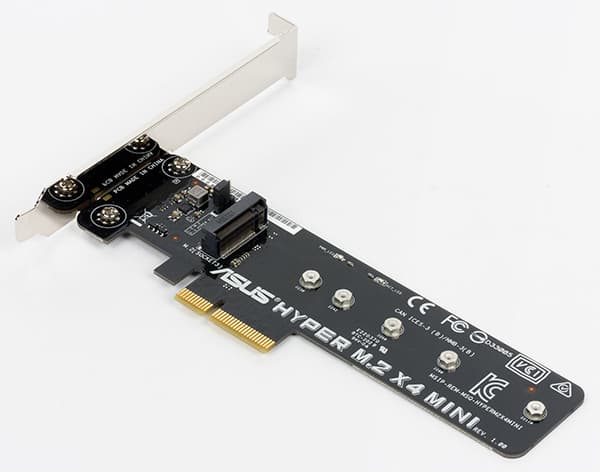

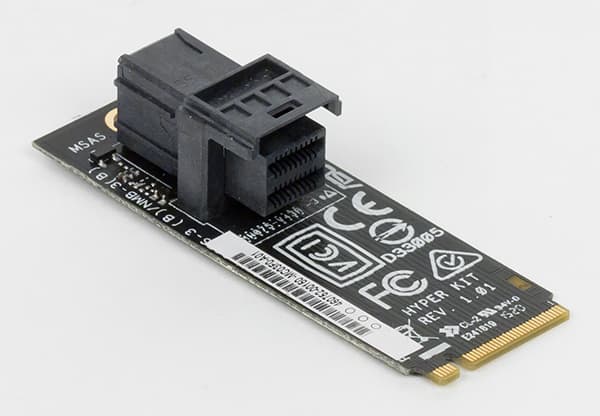

Также имеется и переходник Asus Hyper Kit. Это отдельная карта расширения, вставляемая в разъем M.2, а на ней имеется разъем SFF-8639 (Mini-SAS HD), к которому подключается соответствующий кабель при использовании SAS-накопителя.

Кроме того, имеется в комплекте и специальная пластиковая монтажная рамка, которая предназначена для безопасной установки процессора в разъем. Можно, конечно, установить процессор старым, «классическим» способом, но с рамкой обеспечивается гарантия того, что контакты в процессорном разъеме не будут повреждены.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z170-Deluxe приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Slylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Intel i211-AT
Asus WiFi Go! (802.11a/b/g/n/ac)
Слоты расширения
2 × PCI Express 3.0 x16 (режим работы x16/x8)
1 × PCI Express 3.0 x16 (режим работы x4/x2)
4 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
8 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
USB-порты
5 × USB 3.0
5 × USB 2.0
5 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
Разъемы на задней панели
1 × USB 3.0
1 × USB 2.0
5 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI 2.0
2 × RJ-45
1 × S/PDIF (оптический, выход)
6 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
5 × разъемов для подключения 4-контактных вентиляторов
1 × 4-контактный разъем для подключения помпы водяного охлаждения
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

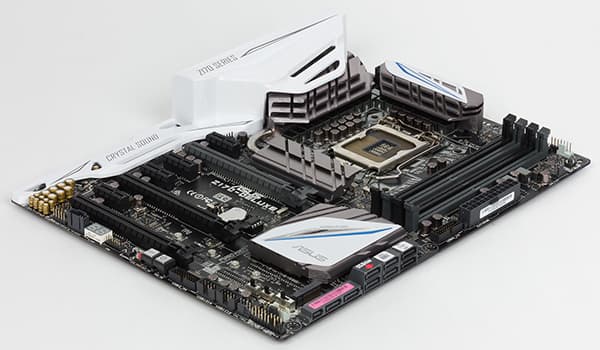

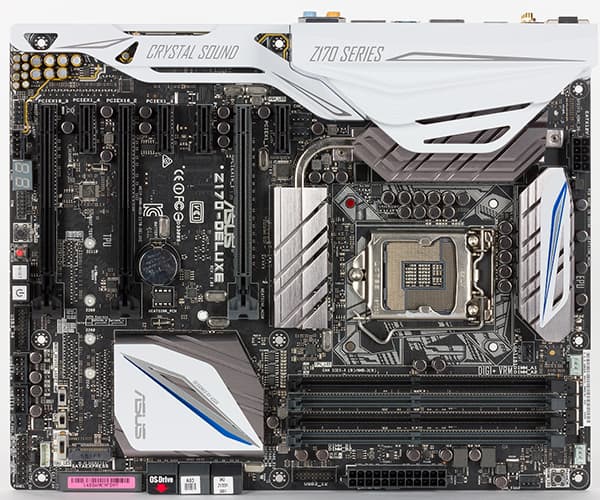

Плата Asus Z170-Deluxe выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

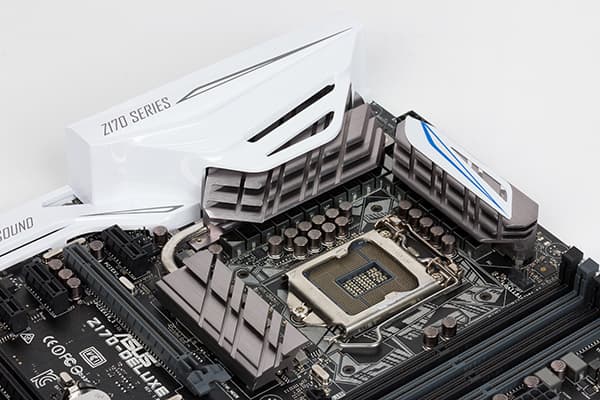

Плата Asus Z170-Deluxe основана на новом чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименование Skylake-S)


Память

Для установки модулей памяти на плате Asus Z170-Deluxe предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

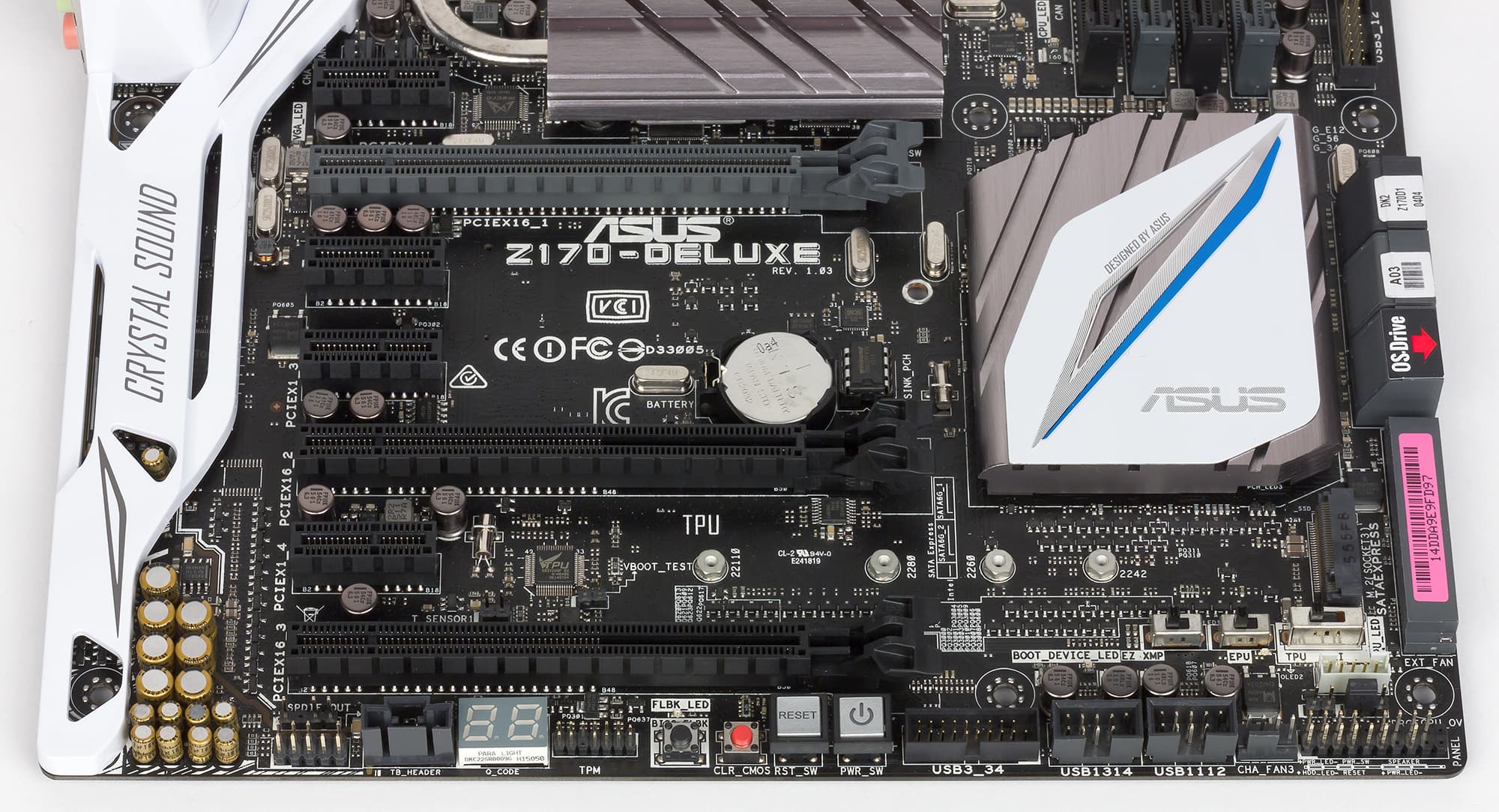

Для установки видеокарт или плат расширения на материнской плате Asus Z170-Deluxe имеется три слота с форм-фактором PCI Express x16, четыре слота PCI Express 2.0 x1 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCI Express 3.0 процессора Skylake, которые с использованием мультиплексоров/демультиплексоров группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z170. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16. По умолчанию этот слот работает в режиме x2, а переключение в режим работы x4 реализуется через UEFI BIOS.

Отметим, что плата Asus Z170-Deluxe поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Четыре слота PCI Express 2.0 x1 (кстати, они выполнены с закрытыми концами) реализованы через чипсет, но с применением коммутатора портов PCI Express. О том, как именно реализованы эти слоты, мы расскажем чуть позже.

Разъем M.2 поддерживает устройства PCIe и SATA. Для его реализации используется четыре чипсетных линии PCI Express 3.0, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются один порт DisplayPort 1.2 (максимальное разрешение 4096×2160@60/24 Гц) и один порт HDMI 2.0 (максимальное разрешение 4096×2160@60/24 Гц). К плате можно одновременно подключить два монитора.

SATA-порты, разъем SATA Express

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности восемь портов SATA 6 Гбит/с. Это шесть отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express.

Четыре отдельных порта SATA 6 Гбит/с и два порта в составе разъема SATA Express реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два порта SATA 6 Гбит/с реализованы на базе контроллера ASMedia ASM1061.

Отметим, что возможность создания RAID-массива предусмотрена и для PCIe-устройств, одно из которых подключается к разъему M.2 (PCIe 3.0 x4), а второе устанавливается в слот PCI Express 3.0 x4 (слот с форм-фактором PCI Express x16).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено пять портов USB 3.0, пять портов USB 2.0 и шесть портов USB 3.1.

Пять портов USB 3.0 и пять портов USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Из этих десяти портов один порт USB 3.0 и один порт USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено два разъема USB 3.0 и два разъема USB 2.0.

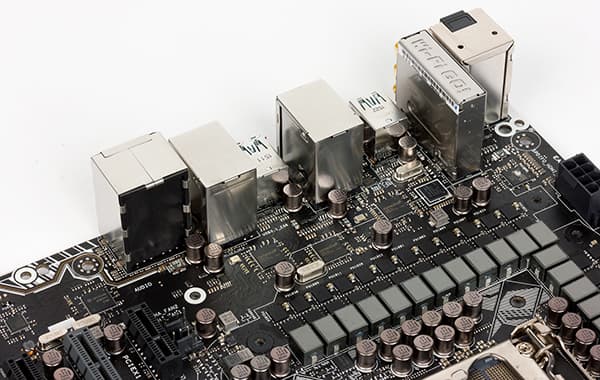

Для реализации шести портов USB 3.1 на плате используются три двухпортовых контроллера ASMedia ASM1142, каждый из которых подключен к двум чипсетным портам PCIe 3.0.

Такое подключение контроллера к чипсету требует пояснения. Дело в том, что контроллер ASMedia ASM1142 можно подключать либо к двум портам PCIe 2.0, либо к одному порту PCIe 3.0, но можно и к двум портам PCIe 3.0. Вопрос лишь в том, какой именно вариант подключения предпочтительнее. Напомним, что стандарт USB 3.1 предусматривает теоретическую скорость передачи данных 10 Гбит/с. На платах с чипсетом Intel Z97 контроллеры USB 3.1 подключались к двум портам PCIe 2.0. Дело в том, что спецификация PCI Express 2.0 определяет максимальную пропускную способность одной линии в 5 ГТ/с (гигатранзакций в секунду). С учетом избыточного кодирования 8b/10b, полезная пропускная способность одной линии PCIe 2.0 составляет 4 Гбит/с (5 Гбит/с × 0,8). Понятно, что пропускной способности одной линии PCIe 2.0 просто недостаточно для контроллера USB 3.1, и именно поэтому на платах с чипсетом Intel Z97 контроллер ASMedia ASM1142 подключался к двум линиям PCIe 2.0 (хотя, конечно, и их было недостаточно).

На плате с чипсетом Intel Z170 контроллер ASMedia ASM1142 можно подключить к одной линии PCIe 3.0. Однако спецификация PCI Express 3.0 определяет максимальную пропускную способность одной такой линии в 8 ГТ/с, а с учетом избыточного кодирования 128b/132b полезная пропускная способность одной линии PCIe 3.0 составляет даже меньше 8 Гбит/с (8 Гбит/с × 128/132). То есть при подключении контроллера к одной линии PCIe 3.0 пропускная способность оказывается даже немного меньше, чем при подключении к двум линиям PCIe 2.0. А вот при подключении контроллера к двум линиям PCIe 3.0 пропускная способность подключения уже не будет узким местом для интерфейса USB 3.1. Именно поэтому, как нам пояснили в компании Asus, каждый контроллер ASMedia ASM1142 на плате Asus Z170-Deluxe подключен к двум чипсетным портам (линиям) PCIe 3.0 — такое решение позволяет в полной мере реализовать скоростной потенциал интерфейса USB 3.1.

Что ж, как только у нас появится скоростной накопитель USB 3.1, мы обязательно протестируем его на данной плате, а также сравним данную реализацию интерфейса USB 3.1 с другими (при подключении контроллера ASMedia ASM1142 к двум портам PCIe 2.0 и к одному порту PCIe 3.0).

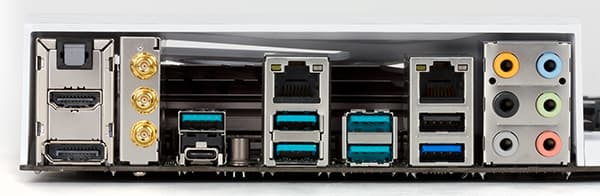

Отметим, что все шесть портов USB 3.1 выведены на заднюю панель платы, причем пять портов имеют обычный разъем Type A, а один — симметричный разъем Type C. Кроме того, стоит отдельно отметить, что все порты USB 3.1 могут использоваться для установки операционной системы (это мы проверили в ходе тестирования).

Сетевой интерфейс

Для подключения к сети на плате Asus Z170-Deluxe имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe. Кроме того, имеется и отдельный гигабитный сетевой контроллер Intel i211-AT.

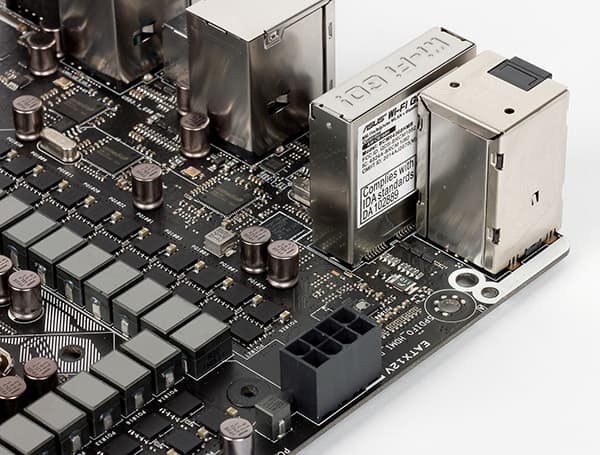

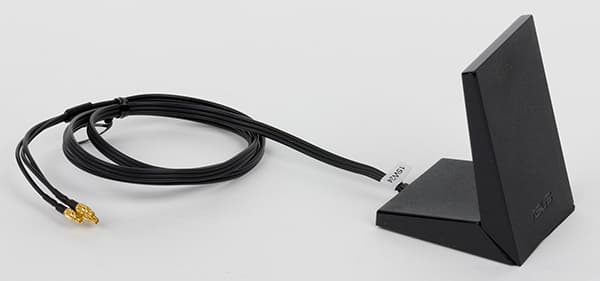

Также плата снабжена интегрированным двухдиапазонным (2,4 и 5 ГГц) модулем Wi-Fi+Bluetooth 4.0. Модуль Asus WiFi Go! является трехантенным и поддерживает стандарты 802.11a/b/g/n/ac, а максимальная скорость передачи составляет 1300 Мбит/с (для стандарта 802.11ac)

Как это работает

Прежде чем разобраться с тем, как организовано подключение устройств, контроллеров и разъемов на плате Asus Z170-Deluxe, давайте вспомним основные особенности чипсета Intel Z170.

Чипсет Intel Z710 обеспечивает до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. Казалось бы, такого количество портов хватит на все, однако не все так просто. Дело в том, что всего может быть не более 26 высокоскоростных портов (PCIe 3.0, USB 3.0 и SATA 6 Гбит/с). Есть и еще одно ограничение, которое связано с тем, что к 20 чипсетным портам PCIe модно подключить только 16 PCIe устройств (контроллеров, разъемов и слотов). Часть высокоскоростных портов чипсета строго фиксированы (например, порты с первого по шестой закреплены за портами USB 3.0), а часть портов выполнены разделяемыми — они могут быть портами PCIe 3.0/USB 3.0 или портами PCIe 3.0/SATA 6 Гбит/с (эта технология называется Flexible I/O).

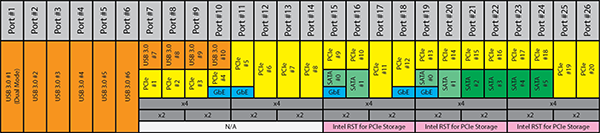

Схема распределения портов в чипсете Intel Z170 показана на рисунке:

Ну а теперь вернемся к плате Asus Z170-Deluxe. Как мы уже отмечали, на ней реализовано 5 чипсетных портов USB 3.0 и шесть чипсетных портов SATA 6 Гбит/с. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA-устройства. То есть, с учетом возможностей чипсета Intel Z170 одного SATA-порта не хватает.

Также имеется три контроллера ASMedia ASM1142, под которые требуется шесть портов PCIe 3.0, разъем M.2, под который требуется еще четыре порта PCIe 3.0, и разъем SATA Express — это еще два порта PCIe 3.0. Добавим к этому два сетевых контроллера, под которые требуется еще два порта PCIe, SATA-контроллер ASMedia ASM1061, под который задействуется еще один порт PCIe. Кроме того, учтем наличие слота PCI Express 3.0 x4 и четырех слотов PCI Express 2.0 x1. В результате получаем, что требуется 23 порта/линии PCIe 3.0, а с учетом того, что на плате реализованы все шесть чипсетных портов SATA 6 Гбит/с, доступными остаются только 14 портов/линий PCIe 3.0.

Проблема нехватки чипсетных портов SATA 6 Гбит/с и PCIe 3.0 решается в данном случае следующим образом. Во-первых, разъемы M.2 и SATA Express выполнены разделяемыми по SATA-портам, то есть в совокупности для разъемов M.2 и SATA Express требуется лишь два порта SATA 6 Гбит/с (SATA #1 и SATA #2). Работает это следующим образом: если в разъем M.2 устанавливается SATA-устройство, то к разъему SATA Express можно подключить только PCIe-устройство. И наоборот, если к разъему SATA Express подключается SATA-устройство, то в разъем M.2 можно установить только PCIe-устройство. Настройка режимов работы разъемов M.2 и SATA Express реализуется через UEFI BIOS. Такое разделение двух SATA-портов решает проблему их нехватки.

Во-вторых, слот PCI Express 3.0 x4 (слот с форм-фактором PCI Express x16) выполнен разделяемым с двумя чипсетными портами SATA 6 Гбит/с (SATA #5 и SATA #6). То есть либо слот PCI Express 3.0 x4 работает в режиме x4, и тогда порты SATA #5 и SATA#6 будут недоступны, либо доступны порты SATA #5 и SATA #6, но тогда слот PCI Express 3.0 x4 будет работать в режиме x2. Отметим, что по умолчанию слот PCI Express 3.0 x4 работает в режиме x2, а настройка режима его работы реализуется в UEFI BIOS.

Ну и еще одна особенность платы — в том, что в ней используется восьмипортовый коммутатор портов PCI Express 2.0 ASMedia ASM1187e. Этот коммутатор подключен к одному чипсетному порту PCIe 3.0 (который в этом случае работает в режиме PCIe 2.0) и дает на выходе семь портов PCIe 2.0. К выходным портам коммутатора ASMedia ASM1187e подключены сетевой контроллер Intel i211-AT, двухпортовый SATA-контроллер ASMedia ASM1061, модуль Asus WiFi Go!, а также четыре слота PCI Express 2.0 x1 (кстати, именно поэтому эти слоты и работают в режиме PCIe 2.0, а не PCIe 3.0). Фактически, получаем, что для трех контроллеров и четырех слотов задействуется только один чипсетный порт PCIe.

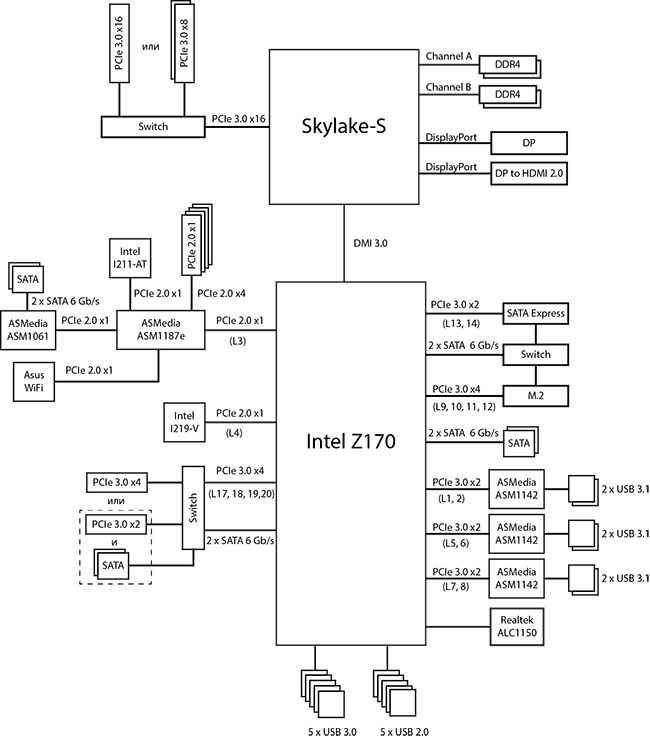

Блок-схема платы Asus Z170-Deluxe показана на рисунке. Номерами Lx отмечены номера высокоскоростных портов PCIe чипсета в соответствии с нумерацией на приведенной выше диаграмме распределения высокоскоростных портов чипсета Intel Z170.

Как видим, правило 26 высокоскоростных портов здесь выполняется (задействовано лишь 25 портов) и не превышено ограничение по количеству портов USB 3.0 (5 портов), SATA 6 Гбит/с (6 портов) и портов PCIe 3.0 (18 портов).

Кроме того, нужно учесть, что слот PCI Express 3.0 x4 дополнительно разделяем по портам PCIe с разъемом SATA Express (на схеме это не показано). То есть в разъеме SATA Express и слоте PCI Express 3.0 x4 используются разные порты PCIe 3.0, однако, если слот PCI Express 3.0 x4 настраивается на режим работы x4, то одновременно с этим блокируется слот SATA Express (настройка работы слота PCI Express 3.0 x4 реализуется через UEFI BIOS). В результате получаем, что одновременно задействуется не более 16 чипсетных портов PCIe 3.0.

Дополнительные особенности

Плата Asus Z170-Deluxe ориентирована на энтузиастов, любителей разгона и геймеров, а потому на ней имеются различные дополнительные «фишки», специфичные именно для таких плат.

Начнем с того, что на плате есть кнопки включения питания и перезагрузки, что очень удобно, когда плата устанавливается не в корпус ПК, а в открытый стенд. Имеется и традиционный для топовых решений индикатор POST-кодов. Кнопка Clear CMOS для сброса настроек UEFI BIOS расположена рядом с кнопками питания и перезагрузки, как и привычная для плат Asus кнопка USB BIOS Flashback, позволяющая легко обновлять BIOS платы с использованием USB-флэшки. Еще одной традиционной кнопки, DirectKey, здесь нет, но вместо нее есть перемычка с таким же названием. Наконец, имеется традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти. В дополнение к ней есть переключатель EZ XMP (он на платах Asus появился сравнительно недавно), позволяющий загружать XMP-профили памяти. То есть если ранее это делалось только через UEFI BIOS, то теперь это можно сделать еще и с использованием данного переключателя.

Ориентирующихся на разгон пользователей привлечет переключатель CPU_OV (Over Voltage) — в данном случае переключение производится перемычкой. Этот переключатель предназначен для режимов разгона процессора и позволяет увеличивать напряжение на процессоре выше определенного уровня (диапазон возможного изменения напряжения будет шире по сравнению с обычной регулировкой через BIOS Setup).

Кроме того, как и все платы Asus, модель Z170-Deluxe поддерживает технологию 5-Way Optimization, о которой мы уже писали. Напомним лишь, что составными частями технологии 5-Way Optimization являются: TPU (разгон системы), EPU (энергоэффективность), Digi+ Power (управление цифровым питанием процессора), Fan Xpert 3 (настройка скоростного режима вентиляторов) и Turbo App (возможность настройки системы под каждое запускаемое приложение). На самой плате имеются переключатели EPU (Energy Processing Unit) и TPU (Turbo Processing Unit).

Система питания

Как и большинство плат, модель Asus Z170-Deluxe имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

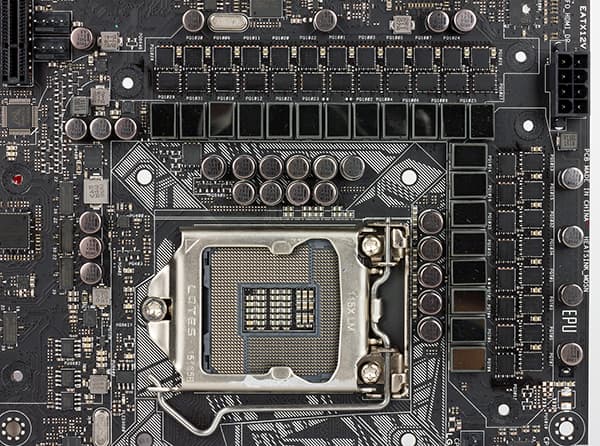

Регулятор напряжения питания процессора на плате является 20-канальным и основан на PWM-контроллере Digi+ VRM. 16 каналов питания предназначены для вычислительных ядер процессора, а еще 4 — для графического ядра и системного агента. Cами каналы питания построены с использованием дискретных MOSFET-транзисторов NTMFS4C09N (максимальный ток 52 А) компании On Semiconductor и драйверов International Rectifier IR3598, которые расположены с обратной стороны платы. Всего таких драйверов 10 (каждый драйвер управляет двумя каналами питания).

Система охлаждения

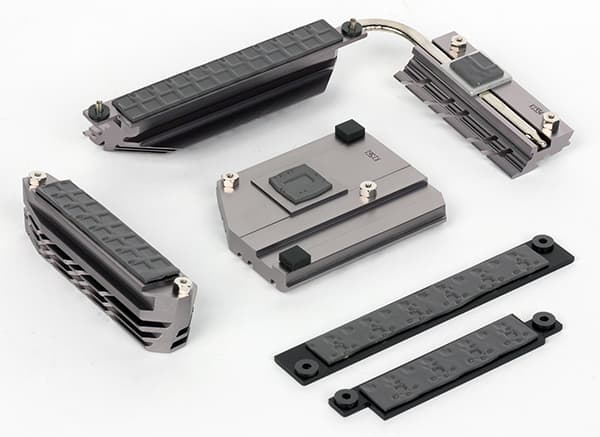

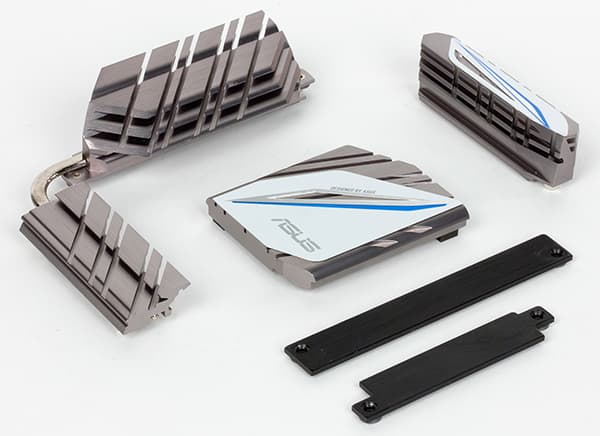

Для охлаждения различных тепловыделяющих компонентов на плате Asus Z170-Deluxe предусмотрено в совокупности четыре радиатора и две теплосъемные пластины. Один отдельный радиатор установлен на чипсете. Второй отдельный радиатор закрывает часть MOSFET-транзисторов регулятора напряжения питания процессора. А еще один радиатор состоит из двух частей, связанных тепловой трубкой и соединенных в форме буквы «Г». Одна часть этого радиатора закрывает оставшуюся часть MOSFET-транзисторов регулятора напряжения питания процессора, а другая — коммутатор линий PCIe ASMedia ASM1187e.

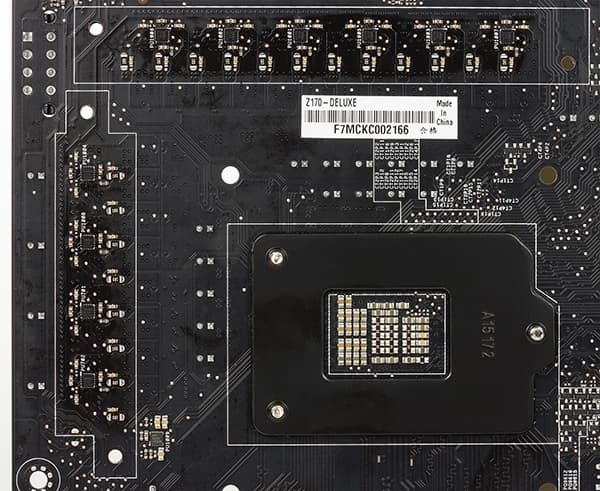

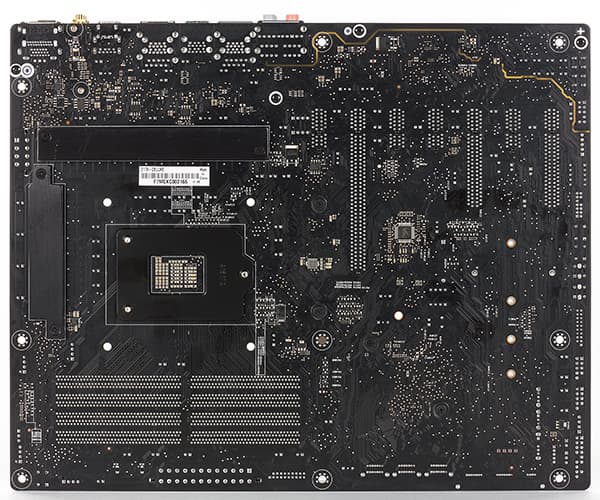

С обратной стороны платы устанавливаются две металлические пластины, которые закрывают драйверы MOSFET-транзисторов.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов (включая и вентилятор кулера процессора), а также один специализированный четырехконтактный разъем для подключения вентилятора системы водяного охлаждения. Традиционно, скорость любого корпусного вентилятора, вентилятора кулера процессора и вентилятора системы водяного охлаждения можно настраивать либо через UEFI BIOS, либо через утилиту Fan Xpert 3.

Аудиоподсистема

Аудиоподсистема платы Asus Z170-Deluxe основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z170-Deluxe получил оценку «Очень хорошо». И действительно, если посмотреть на результаты тестирования звукового тракта, то они очень неплохие.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−88,2
Хорошо
Динамический диапазон, дБ (А)
88,4
Хорошо
Гармонические искажения, %
0,0050
Очень хорошо
Гармонические искажения + шум, дБ (A)
−80,0
Хорошо
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−82,1
Очень хорошо
Интермодуляции на 10 кГц, %
0,0091
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

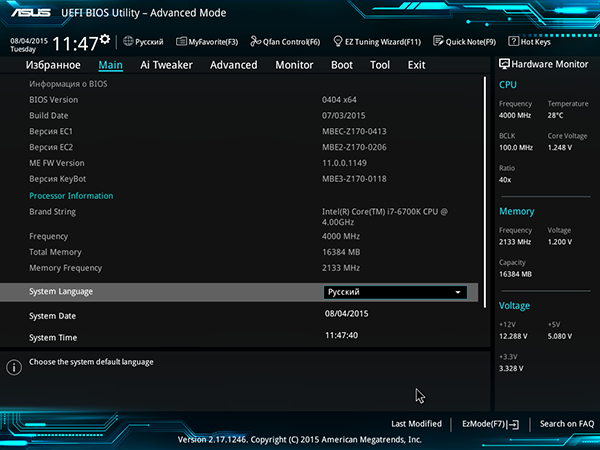

UEFI BIOS этой платы по интерфейсу и возможностям похож на тот, который используется в плате Asus Z97-Deluxe. Правда, изменилась цветовая гамма интерфейса, но это, конечно же, не принципиально.

Разумеется, нельзя говорить, что плата Asus Z170-Deluxe полностью повторяет в этом аспекте модель Z97-Deluxe: тут есть свои особенности (и их немало), связанные с тем, что, во-первых, Z170-Deluxe поддерживает процессоры нового поколения, а во-вторых, используется новый чипсет Intel Z170.

Итак, начнем с того, что, как и прежде, на плате Asus Z170-Deluxe имеется возможность очень просто обновить версию BIOS, используя для этого традиционную утилиту Asus EZ Flash, встроенную в BIOS. Но теперь используется новая версия этой утилиты Asus EZ Flash 3, которая позволяет обновлять UEFI BIOS не только с флэш-накопителя, но и через интернет.

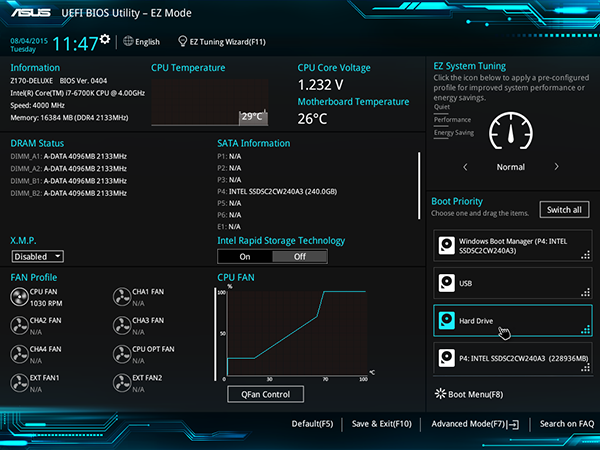

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и расширенный (Advanced Mode). В новом интерфейсе UEFI BIOS все осталось без изменений: те же два режима отображения и те же самые вкладки настроек.

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров, а тонкая настройка платы и разгон системы доступны только в режиме Advanced Mode.

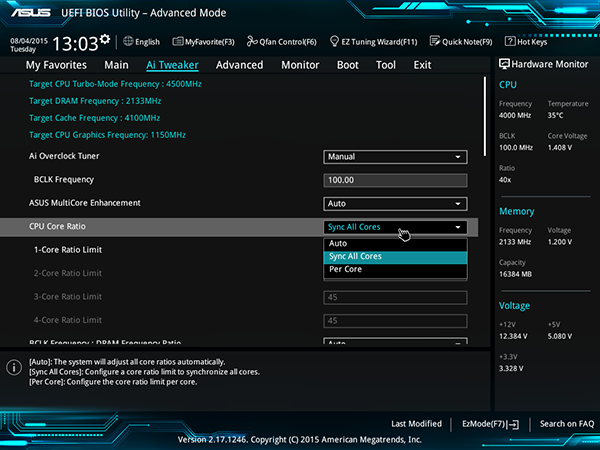

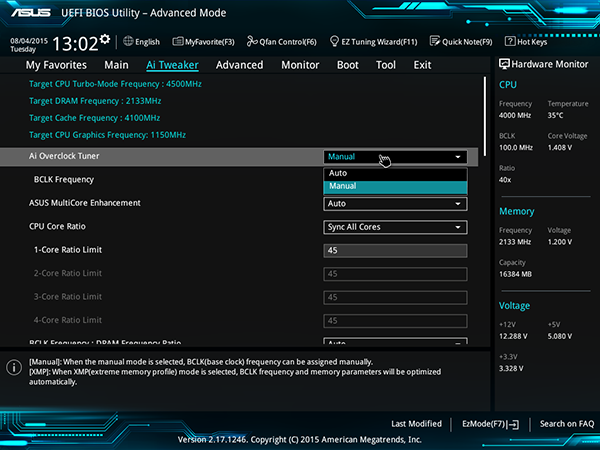

Для разгона процессора и памяти предназначена традиционная вкладка AI Tweaker, на которой предусмотрены все возможные опции для разгона.

Правда, есть одна особенность, которую нужно учитывать при разгоне процессора. На вкладке Advanced в меню CPU Power Configuration\CPU Power Management Configuration можно отключить режим динамического разгона Turbo Mode (Intel Turbo Boost). Однако в этом случае разгон процессора будет невозможен и максимальная частота процессора будет соответствовать его штатной частоте. Причем несмотря на тот факт, что будет возможность менять коэффициент умножения процессора. К примеру, для процессора Intel Core i7-6700K можно установить коэффициент умножения 50, но при отключенной технологии Turbo Mode процессор будет работать на частоте 4 ГГц. Отметим, что эта особенность (или этот незначительный баг) присутствовал и ранее на всех платах Asus.

На плате Asus Z170-Deluxe (как, кстати, и на других платах Asus) разгон процессора возможен только при активированной технологии Turbo Mode и только, когда для параметра Ai Overclock Tuner на вкладке Ai Tweaker установлено значение Manual.

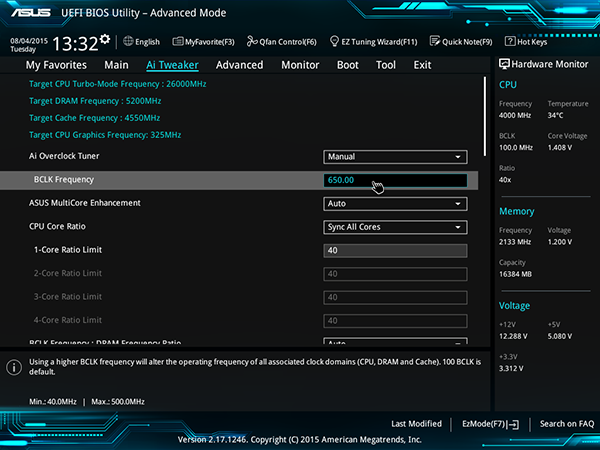

В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора. Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

Как известно, раньше для разблокированных процессоров Haswell и Broadwell имелась возможность выбрать базовую частоту BCLK, сделав ее равной 100, 125, 166 или 250 МГц. При такой частоте BCLK частота для элементов Uncore Logic (контроллеры PEG и DMI и т. д.), чувствительных к повышению опорной частоты, оставалась равной 100 МГц. Задав базовую частоту BCLK, ее можно было менять с шагом в 1 МГц, изменяя при этом и частоту PEG/DMI.

В процессорах Skylake возможность выбора предустановленных значений базовой частоты BCLK отсутствует. Как и в старые добрые времена, частоту BCLK можно просто менять с шагом в 1 МГц. На плате Asus Z170-Deluxe максимальное значение частоты BCLK составляет 650 МГц.

Однако, при изменении частоты BCLK нужно учитывать, что меняется и частота PEG/DMI-контроллера, кэша и памяти. Благо, как показывает практика, процессоры Skylake не столь чувствительны к повышению частоты BCLK. То есть если в процессорах Haswell увеличение частоты BCLK всего на несколько мегагерц приводило к тому, что система не загружалась, то в процессорах Skylake частоту BCLK можно без проблем менять на десятки мегагерц.

Кроме коэффициента умножения ядер процессора (CPU Core Ratio) и частоты BCLK (BCLK Frequency), в настройках AI Tweaker можно задавать коэффициент BCLK Frequency : DRAM Frequency (100:100, 100:133) и настроить работу модулей памяти.

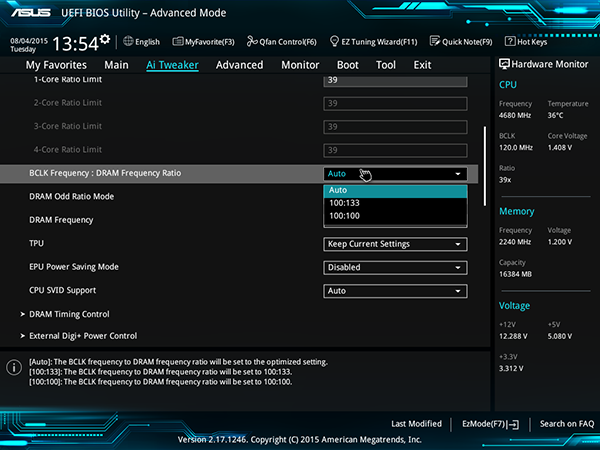

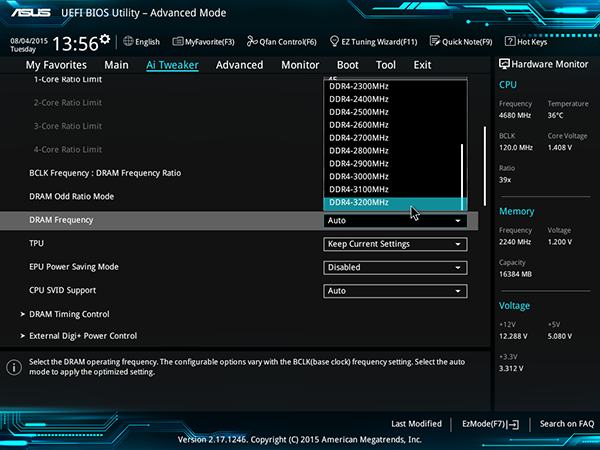

При частоте BCLK 100 МГц максимальная частота модулей памяти DDR4 может составлять 3200 МГц.

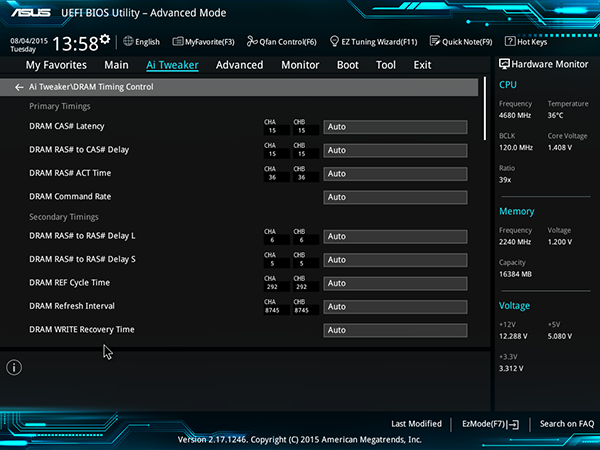

Естественно, предусмотрена возможность настройки таймингов памяти.

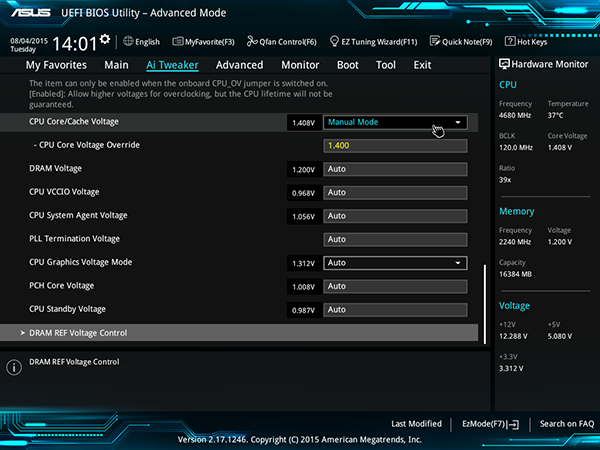

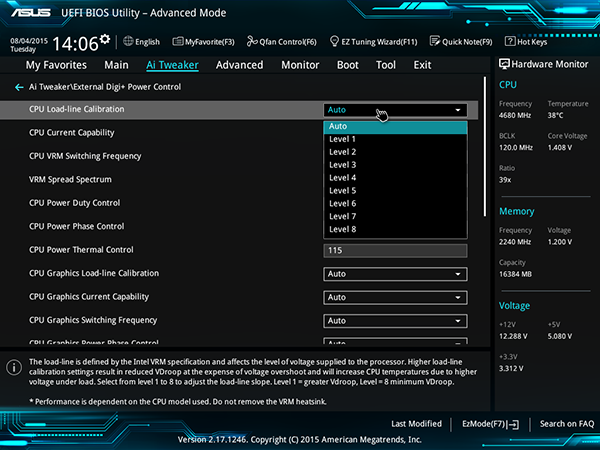

Ну и кроме того, можно настроить напряжение питания процессора, памяти и т.д., а также настроить режим работы регулятора напряжения питания.


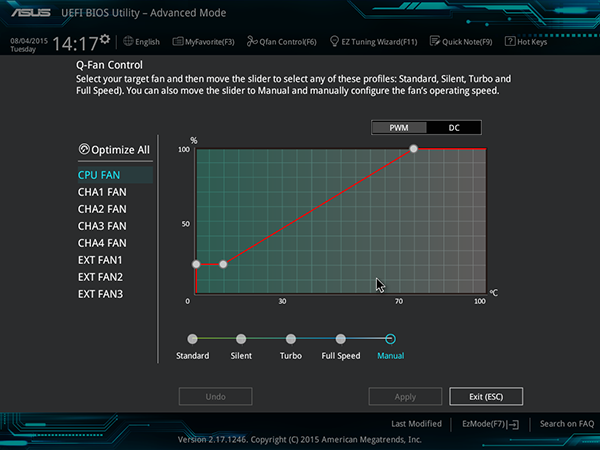

Еще одной особенностью UEFI BIOS платы Asus Z170-Deluxe является возможность настройки скоростных режимов всех вентиляторов, подключенных к плате. Кроме выбора одного из трех предустановленных скоростных режимов (Standard, Silent, Turbo и Full Speed), можно настроить скоростной режим вручную. При ручной настройке скорости вращения вентилятора на процессоре имеется возможность задать график изменения скорости вращения вентиляторов от температуры процессора по трем точкам. Для каждой точки на графике задаются координаты (температура, скорость вращения). Причем скорость вращения вентилятора меняется в диапазоне от 20% до 100% для вентилятора кулера процессора и от 60% до 100% для дополнительных корпусных вентиляторов. Допустимый интервал изменения температуры составляет 0 до 75 °C.

Выводы

В нашем обзоре платы Asus Z170-Deluxe некоторые аспекты остались вне рассмотрения. В частности, мы обошли вниманием пакет фирменных утилит, поставляемых вместе с платой. Впрочем, учитывая, что этот пакет утилит стандартный, у нас будет еще возможность познакомиться с ним в обзорах других плат Asus. Тем не менее, хотелось бы обратить внимание еще на одну интересную особенность платы Asus Z170-Deluxe. На коробке, в которой поставляется плата, имеется наклейка World of Warships. И присутствует она там отнюдь не для красоты. Купив данную плату и зарегистрировав ее, пользователь получает премиум-аккаунт на 15 дней в игре World of Warships и уникальный корабль.

Каких-либо недостатков и «глюков» BIOS мы не выявили. Некоторые мелкие баги есть, но они совершенно не принципиальны. К примеру, в UEFI BIOS можно индивидуально отключить каждый порт USB 3.0, причем предусмотрена возможность включения/отключения шести таких портов, хотя на плате их только пять. Но это, конечно же, мелочь.

Теперь подведем итог. В целом, плата очень функциональная. Asus Z170-Deluxe позволяет создавать производительные компьютеры с широкими функциональными возможностями, она прекрасно подойдет и для мощных игровых ПК. Кроме того, плата имеет отличные возможности для разгона системы. В «оснастке» этой модели нельзя не выделить шесть портов USB 3.1, реализованных на базе трех контроллеров ASMedia ASM1142, каждый из которых подключен к чипсету по двум линиям PCIe 3.0, что позволяет в полной мере реализовать скоростной потенциал интерфейса USB 3.1 (у конкурирующих решений контроллеры USB 3.1 подключаются только по одной линии PCIe 3.0).

Плата Asus Z170-Deluxe несомненно заслужила нашу редакционную награду Original Design.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
