Контроллер домашней автоматизации
Fibaro Home Center Lite


Fibar Group из Польши является одним из наиболее известных брендов, когда речь заходит о системах домашней автоматизации на базе протокола Z-Wave. Компания активно участвует в продвижении своих решений, в частности мы неоднократно видели ее на европейском CeBit. Производитель получил множество наград как за продукты, так и за развитие бизнеса. Официальные поставки решений Fibaro осуществляются почти в шестьдесят стран по всему миру. Компания создала веб-сайты для двадцати регионов, на которых можно найти подробную информацию по продуктам, руководства, раздел поддержки и список партнеров. Пожалуй, именно на решения этого производителя неформально ориентируются другие производители при разработке своих продуктов.

В настоящий момент компания предлагает два варианта контроллеров и несколько датчиков и исполнительных устройств под своим брендом. Отметим, что все модели отличаются оригинальным дизайном и высоким качеством изготовления. С некоторыми из них мы уже встречались в прошлых статьях. Кроме того, система имеет удобный и функциональный веб-интерфейс настройки и управления, поддержку режима удаленного доступа, привлекательные мобильные приложения для смартфонов и планшетов, умеет работать с IP-видеокамерами, может быть интегрирована с другими решениями через виртуальные устройства и сетевой API, способна использовать информацию о координатах пользователя и имеет другие интересные возможности. В этом материале мы познакомимся с контроллером Home Center Lite (далее HCL) и рассмотрим несколько новых устройств для сети Z-Wave.

Контроллер Fibaro Home Center Lite

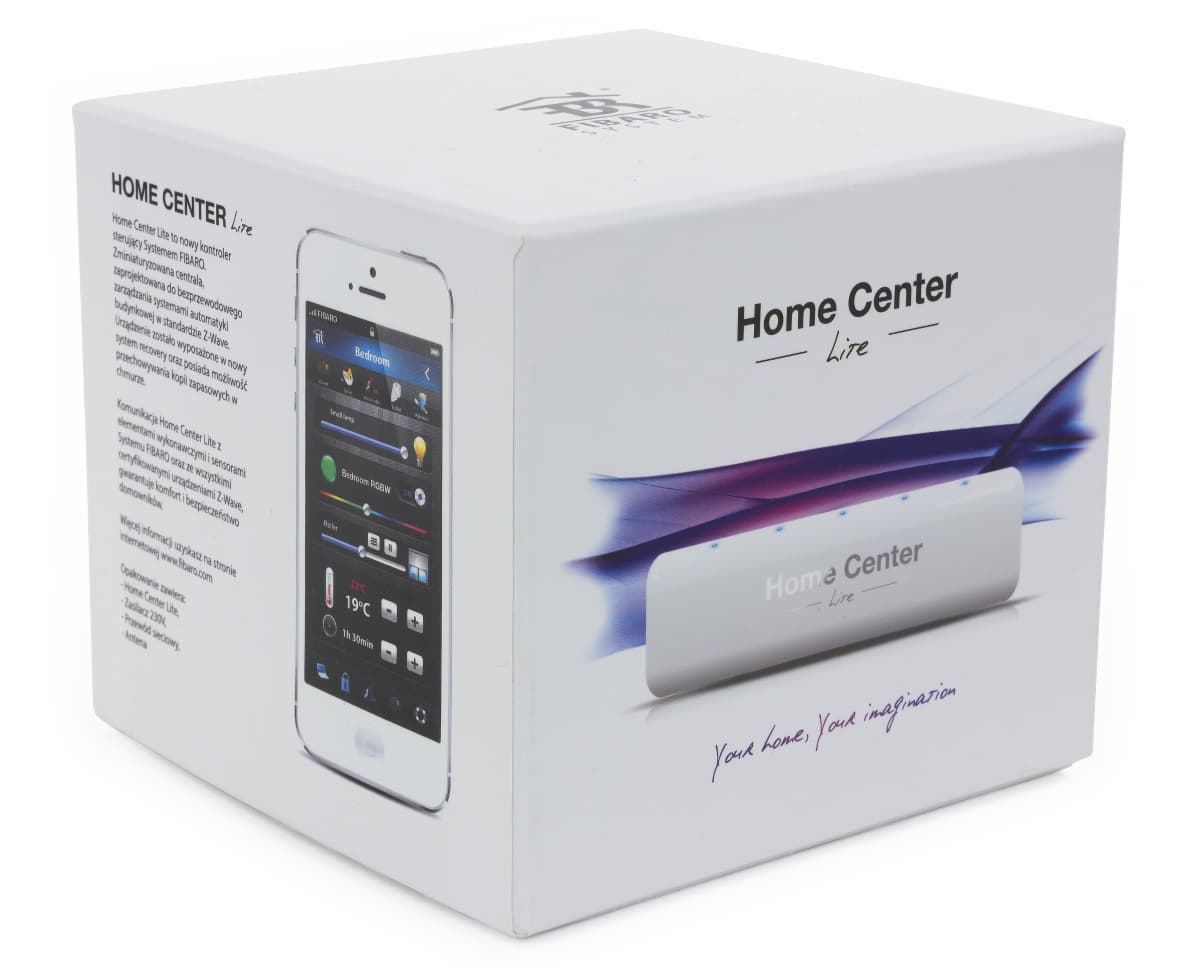

Модель поставляется в компактной коробке-кубике из толстого и крепкого картона. Ее оформление явно намекает, что возможности системы широки, разобраться с системой сможет и не подготовленный пользователь, а управлять устройством можно со смартфонов и планшетов. Интересно будет посмотреть, насколько это соответствует действительности. Вся текстовая информация приводится на английском и польском, а из существенного для отечественного пользователя, на что стоит обратить внимание на упаковке, упомянем указание региона (напомним, что в Z-Wave частоты работы для Европы и России отличаются).

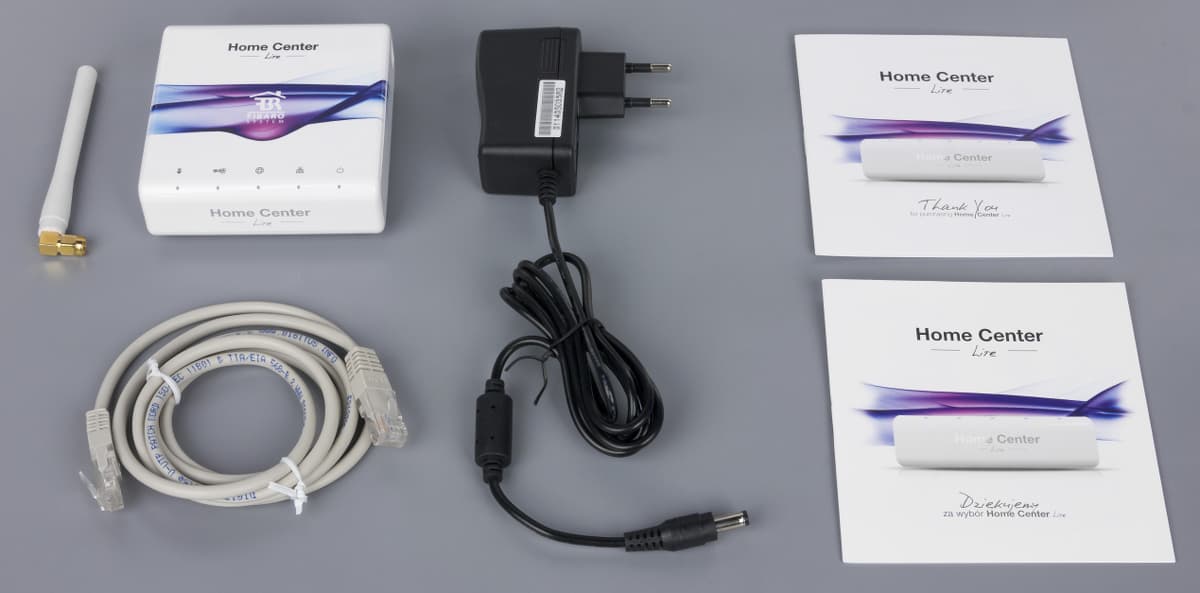

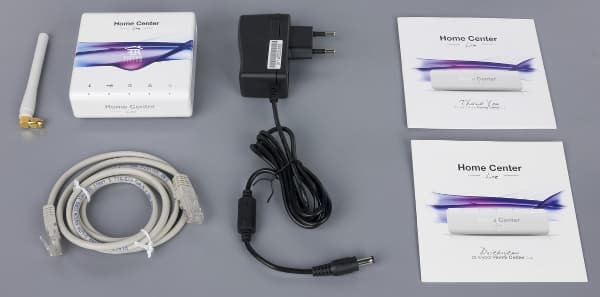

В комплект поставки входит внешний блок питания (12 В 1 А), сетевой патч-корд, съемная антенна Z-Wave и краткая печатная инструкция (на английском и польском языках). На сайте компании можно найти электронные версии документации и на других языках, русского среди них пока нет, хотя сам сайт уже имеет локализованную версию. Замечание здесь есть только к блоку питания — на нем установлен очень яркий синий светодиод.

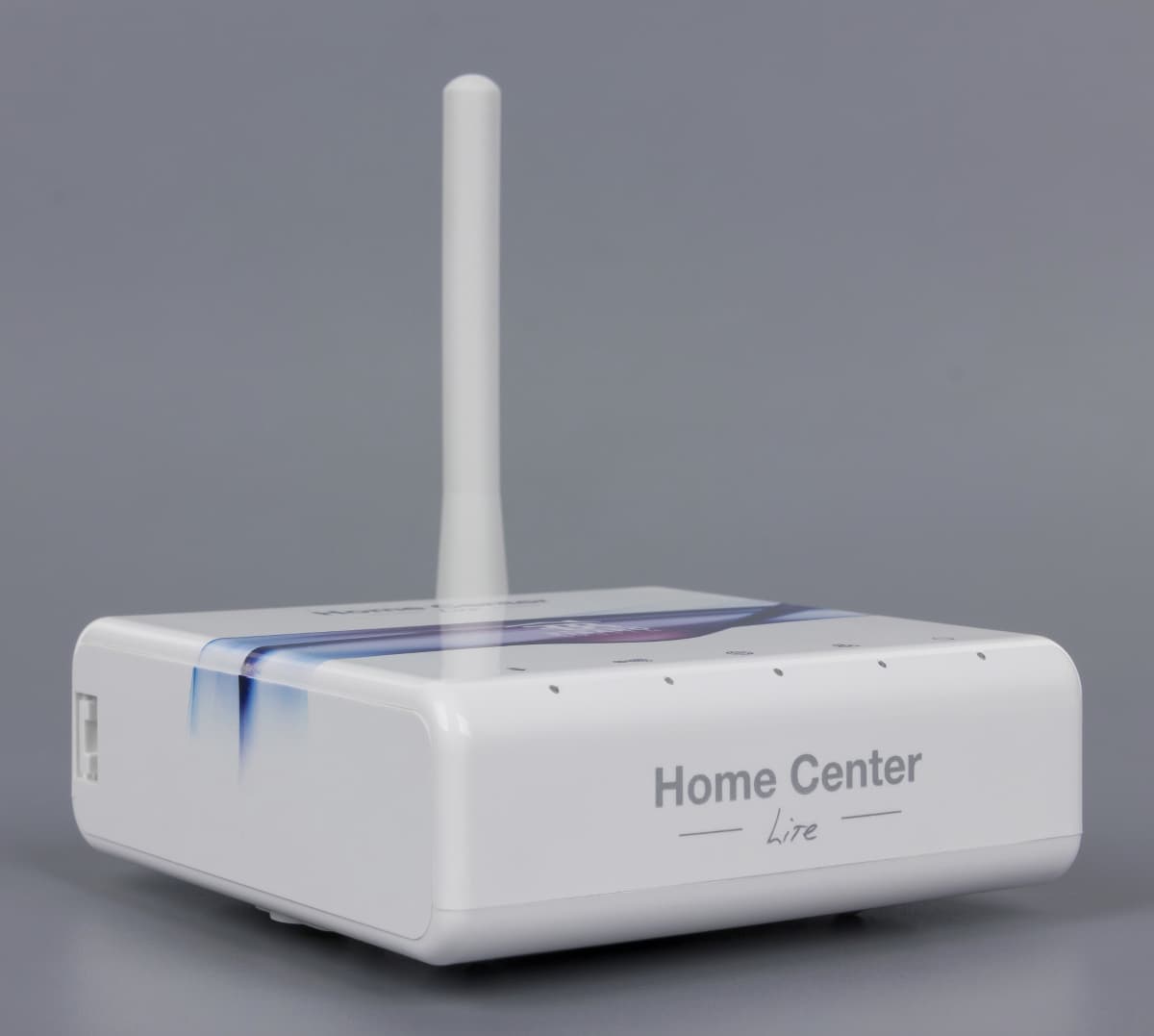

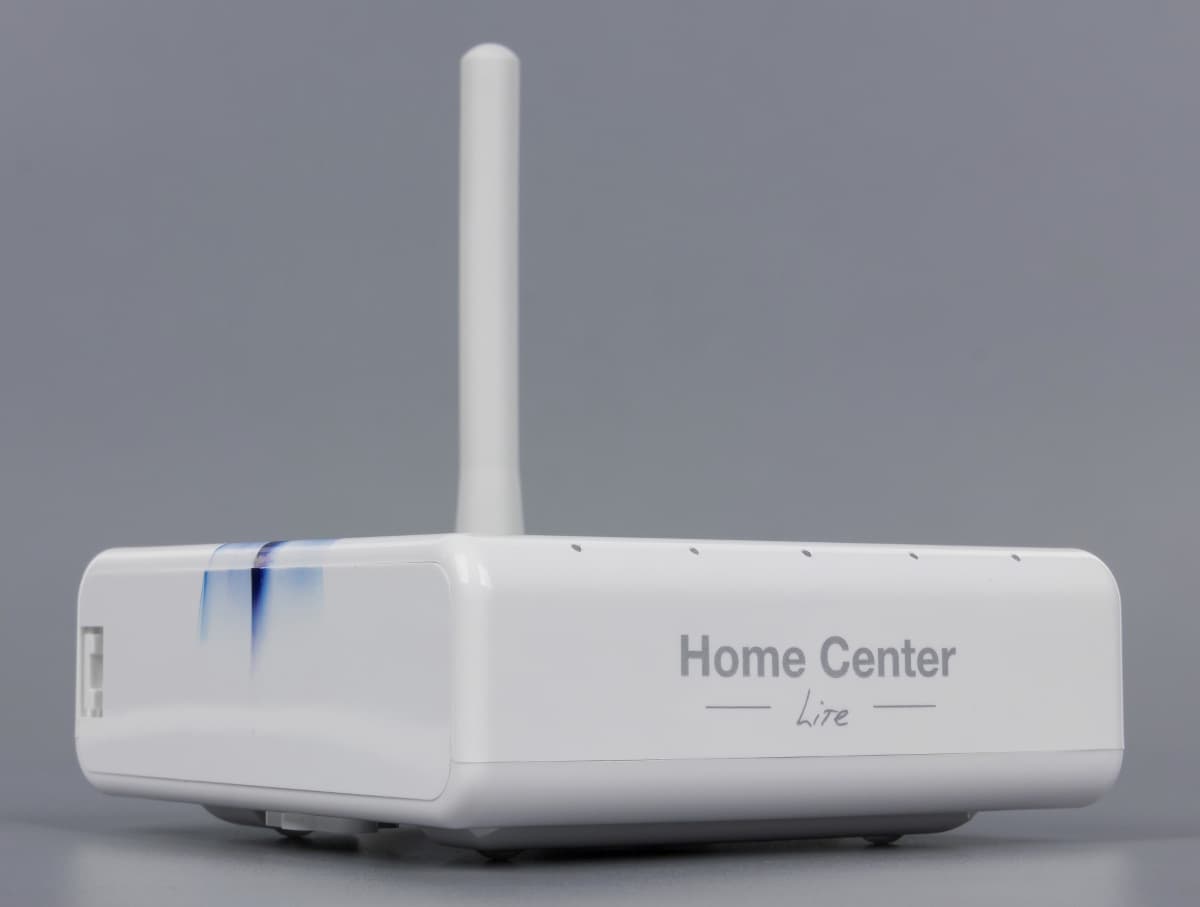

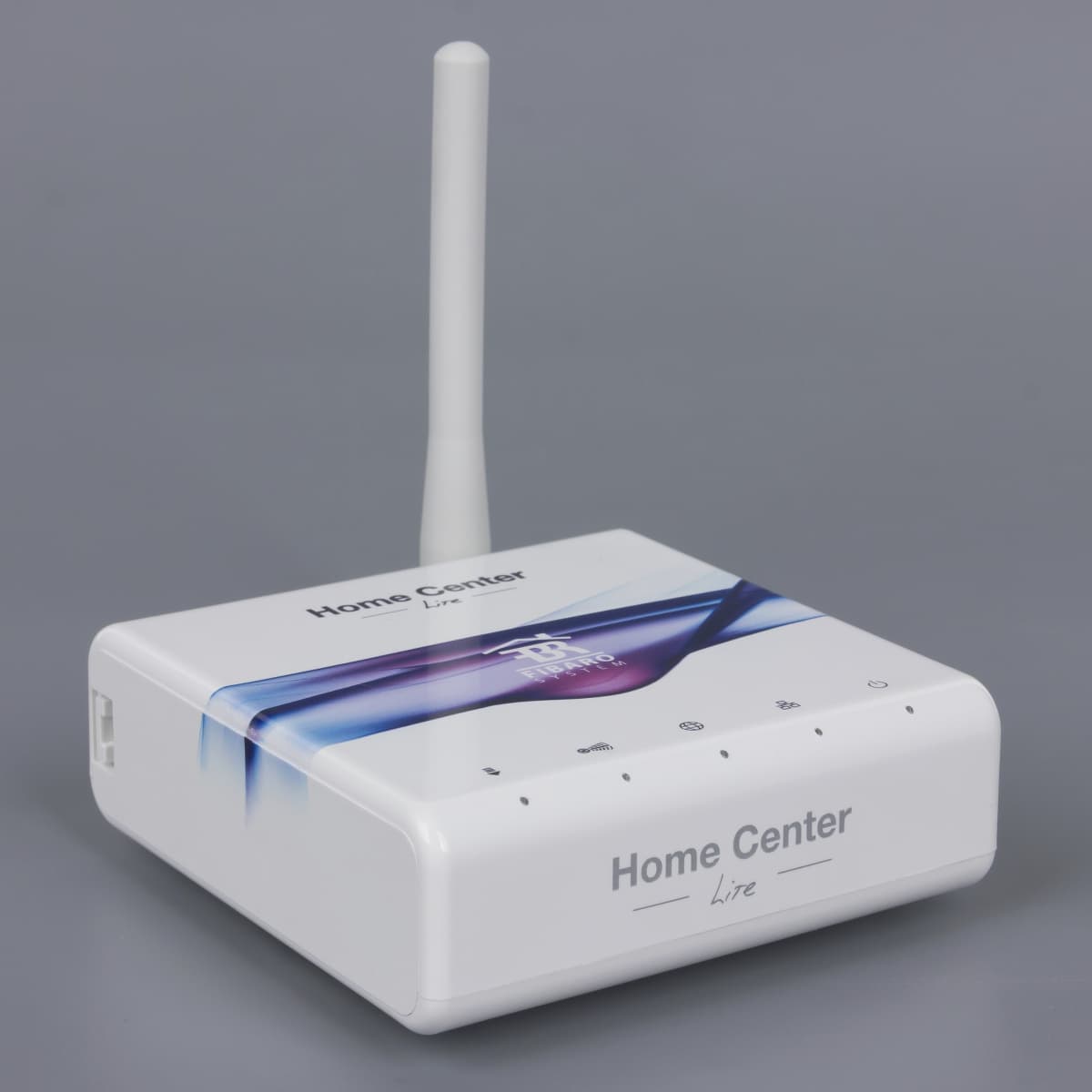

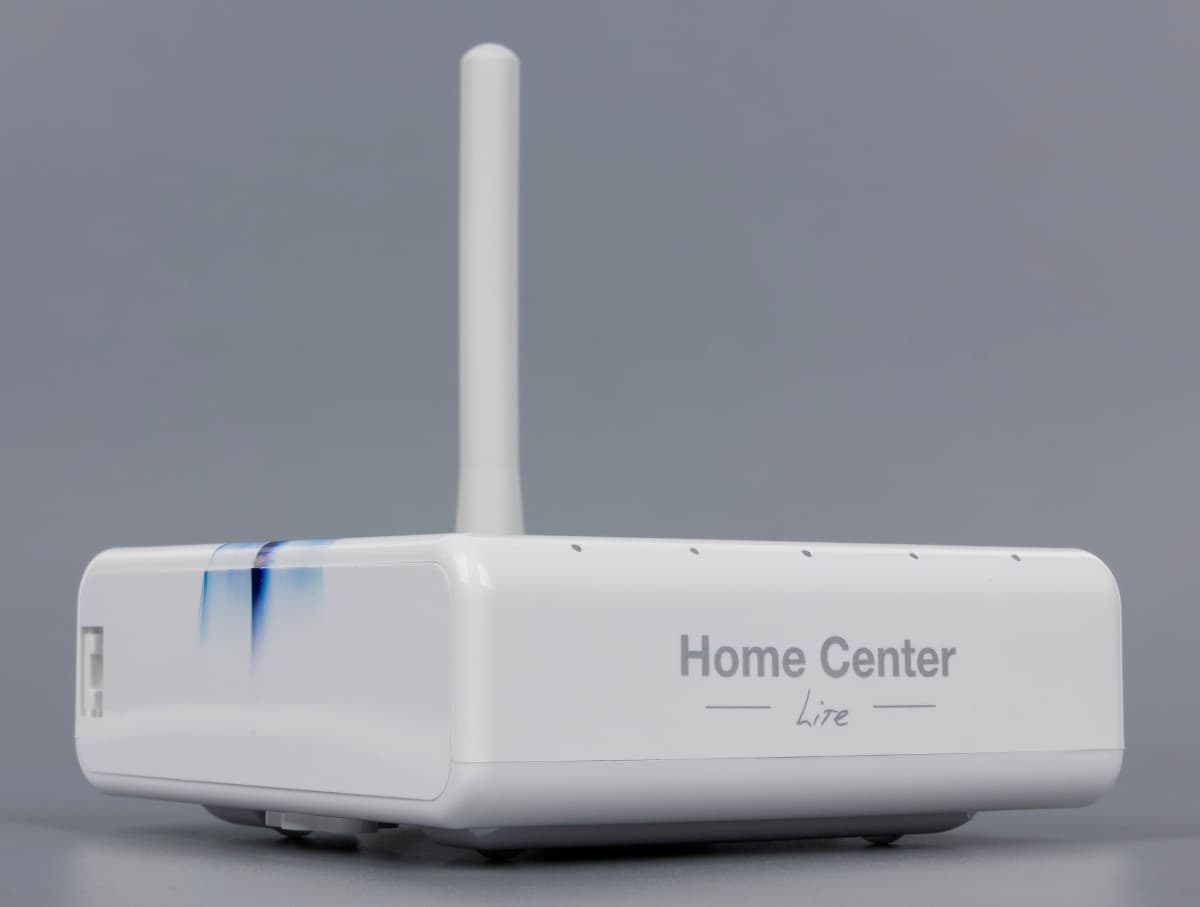

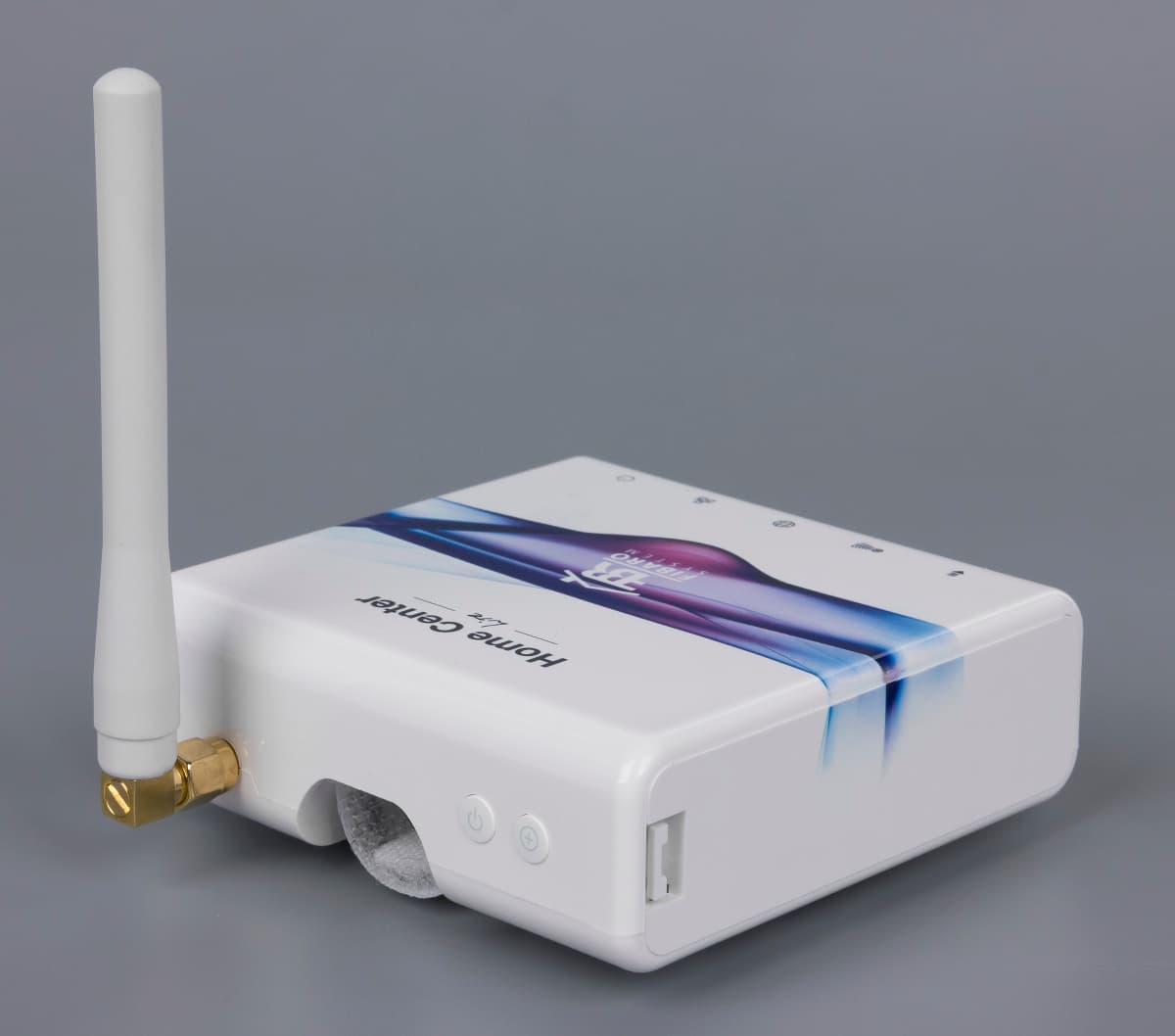

Контроллер является небольшим устройством — размеры без учета кабелей и антенны составляют около 90×90×34 мм. Пластиковый корпус имеет четыре резиновые ножки для установки на плоской поверхности, отверстия для крепления на стену и защелки для стандартной DIN-рейки. Так что с этой точки зрения пользователю предоставляется максимальная универсальность. А для удобства размещения кабелей в специальном проеме корпуса есть стяжка-липучка.

В нижней части верхней панели расположены пять индикаторов состояния — питание, подключение к локальной сети, подключение к интернету, активность сети Z-Wave, наличие обновлений программного обеспечения.

На верхнем торце находится коннектор для антенны Z-Wave. Отметим, что разъем на ней фиксированный угловой. Здесь же можно найти выключатель питания и кнопку для инициализации процесса подключения новых устройств.

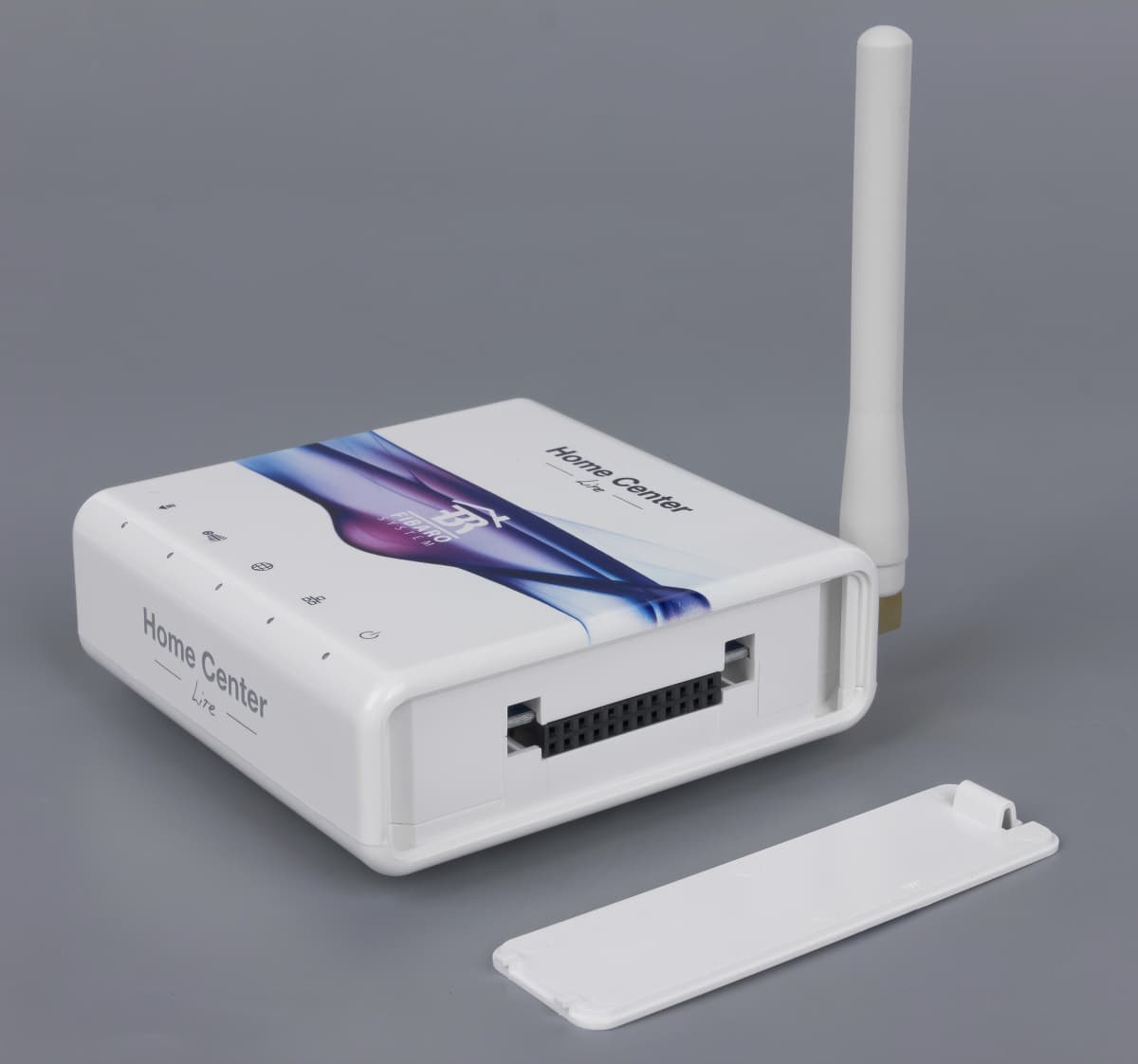

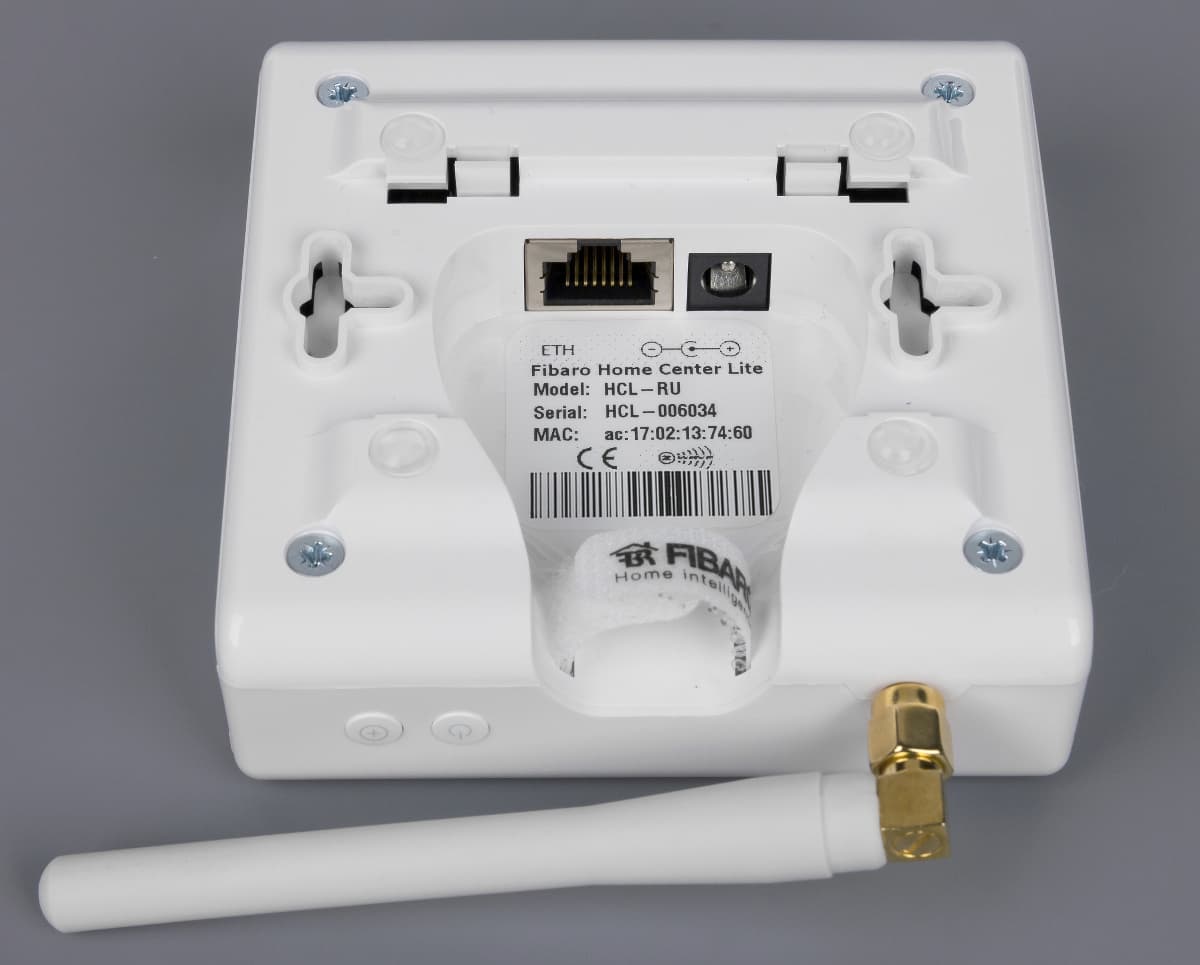

На нижней части корпуса есть отсек с парой разъемов — для блока питания и сетевого кабеля. Отметим, что данная модель работает только с проводным подключением. На боковых торцах за съемными крышками прячутся системные разъемы, которые, в будущем, вероятно, будут использоваться для подключения опциональных модулей, расширяющих возможности контроллера.

По информации производителя, устройство основано на ARM-процессоре с архитектурой Cortex-A8, работающем на частоте 720 МГц. Также в платформу входят по 128 МБ оперативной и флэш-памяти.

В целом модель производит очень благоприятное впечатление и конструкцией, и дизайном. Хочется надеяться, что производитель с тем же вниманием подошел и к разработке программного обеспечения.

Отметим, что компания предлагает и более мощную версию своего контроллера — Fibaro Home Center 2. Основным ее отличием от HCL является поддержка языка программирования LUA, что может потребоваться для полноценного использования определенных устройств Z-Wave, например некоторых кнопочных пультов.

Как и у большинства моделей, предусмотрено обновление встроенного программного обеспечения. В некоторых ситуациях будет полезной поддержка специальной панели восстановления для сброса настроек устройства или переустановки прошивки.

Диммер Fibaro RGBW Controller FGRGBWM-441

Многим пользователям интересны «многоцветные»решения, поскольку они способны обеспечить реализацию необычных дизайнерских проектов. Кроме того, они очень эффектно смотрятся с точки зрения демонстрации технологии. Несмотря на то, что в текущей версии протокола Z-Wave предусмотрены соответствующие профили, в реальности ситуация не очень хорошая из-за малого распространения их поддержки в контроллерах и сложностей при реализации визуальных интерфейсов управления. Fibaro предлагает свой вариант для решения этой задачи. Ее компактный контроллер обеспечивает обслуживание трех- и четырехканальных светодиодных лент, а также имеет четыре входа для датчиков или выключателей. В комплект поставки устройства входит достаточно подробная инструкция с примерами подключения и настройки.

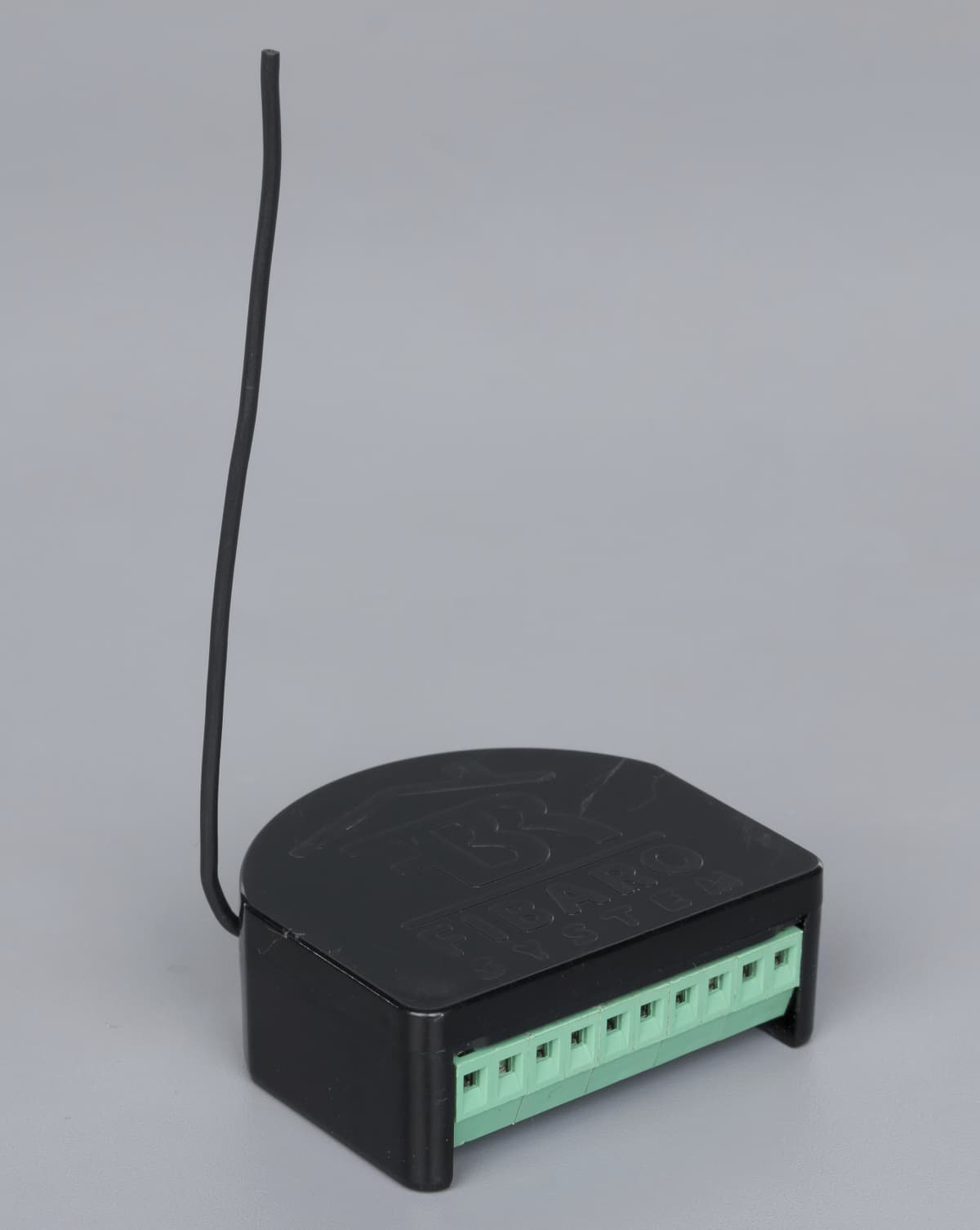

С использованным форматом корпуса мы уже встречались в прошлом материале. На «срезанном» торце устройства располагается колодка на 10 контактов. На верхней стороне есть скрытая кнопка для включения/исключения из сети Z-Wave. Установить блок размерами 42×37×17 мм можно, в том числе, и в стандартной распределительной коробке. Единственное замечание касается необходимости подведения к блоку низковольтного питания постоянным током 12 или 24 В. Это же напряжение коммутируется и на нагрузку. В качестве последней могут использоваться светодиодные ленты и лампы, галогеновые источники света, вентиляторы и другие аналогичные потребители. Диммирование выходов осуществляется по технологии PWM с частотой 244 Гц. Максимальный ток по одному каналу составляет 6 А, интегральный на все каналы — 12 А. Модуль имеет встроенный измеритель потребления, показания которого передаются на контроллер.

Устройство имеет четыре входа, которые могут использоваться с кнопками для управления каналами диммера или как аналоговые (0—10 В) входы от различных сенсоров и датчиков. Учитывая такое многообразие вариантов, важна поддержка этих конфигураций в программном обеспечении контроллера. В случае HCL после добавления устройства пользователь выбирает в меню один из режимов — RGB, RGBW или независимые входы/выходы. В последнем случае можно сочетать подключение аналоговых датчиков и управление каналами диммера кнопками или выключателями. Дополнительно в диммере предусмотрено измерение суммарного энергопотребления. Среди расширенных опций устройства отметим выбор режимов управления кнопками, ограничение минимального и максимального состояний диммера, выбор скорости изменения состояния (плавное включение/выключение), запоминание состояния при потере питания, параметры отправки отчетов об изменении состояния входов и измерения потребления. Поддержка данной модели в HCL позволяет реализовать не только непосредственное управление освещением, но и работу заранее запрограммированных пользователем сценариев изменения режимов диммера.

Датчик движения Fibaro Motion Sensor FGMS-001

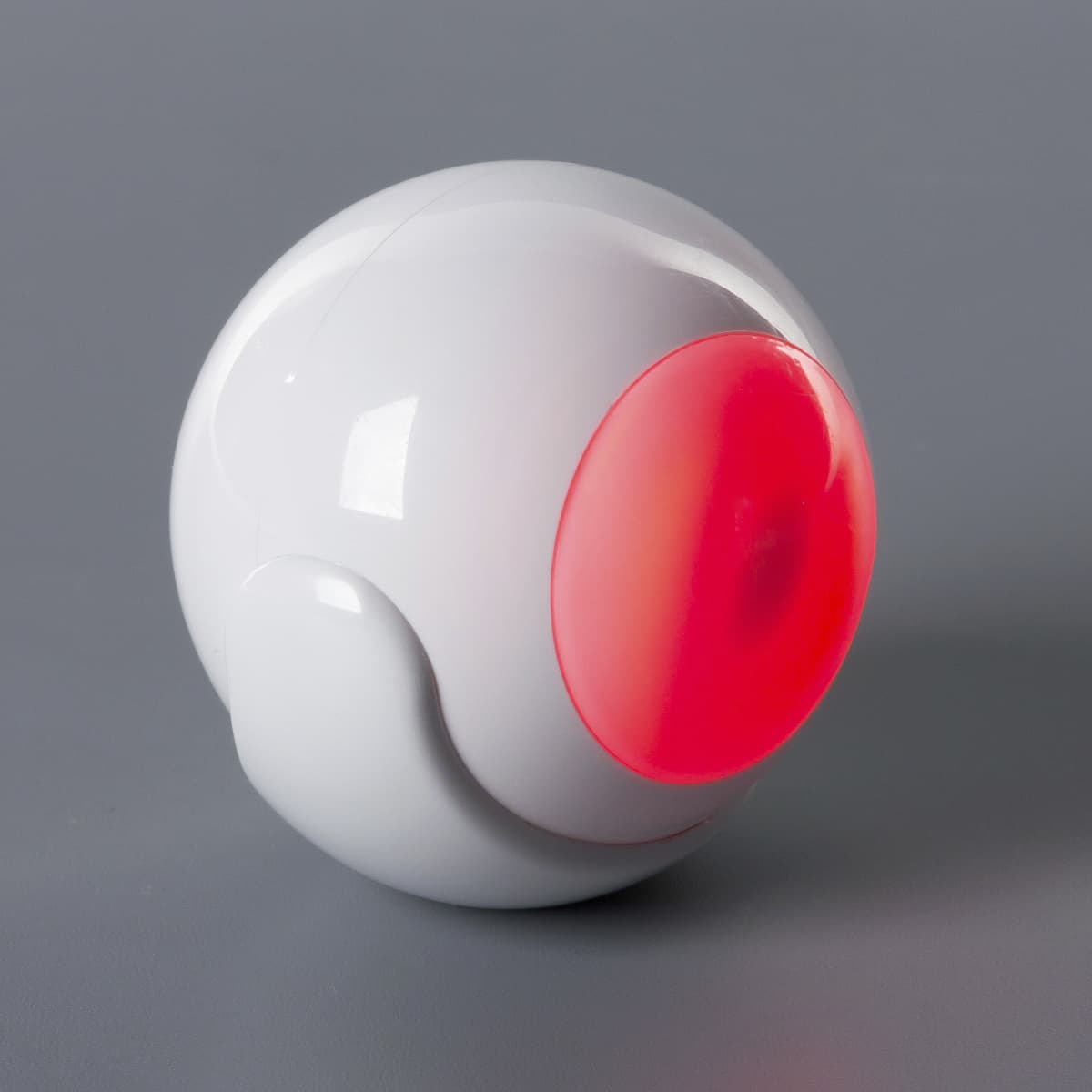

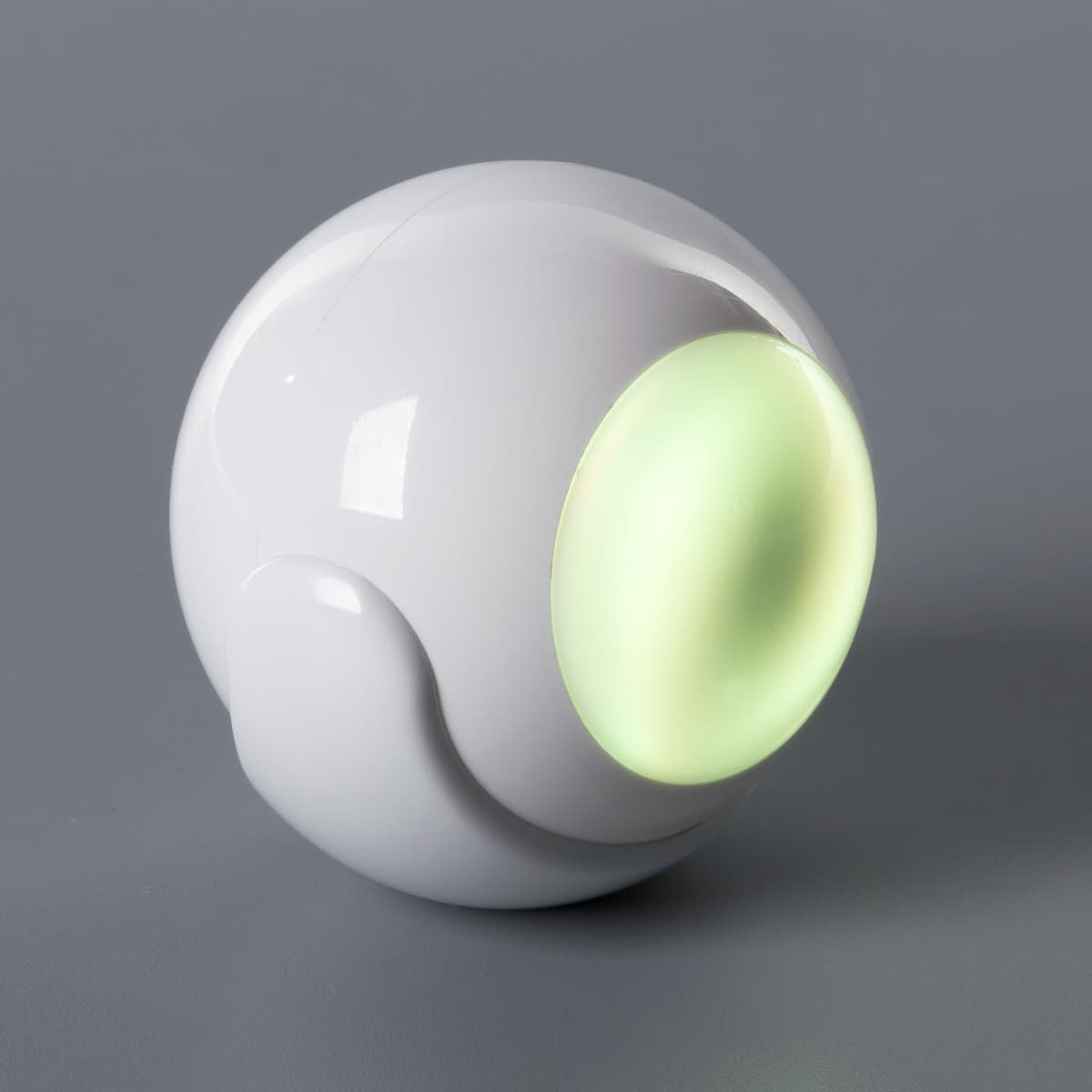

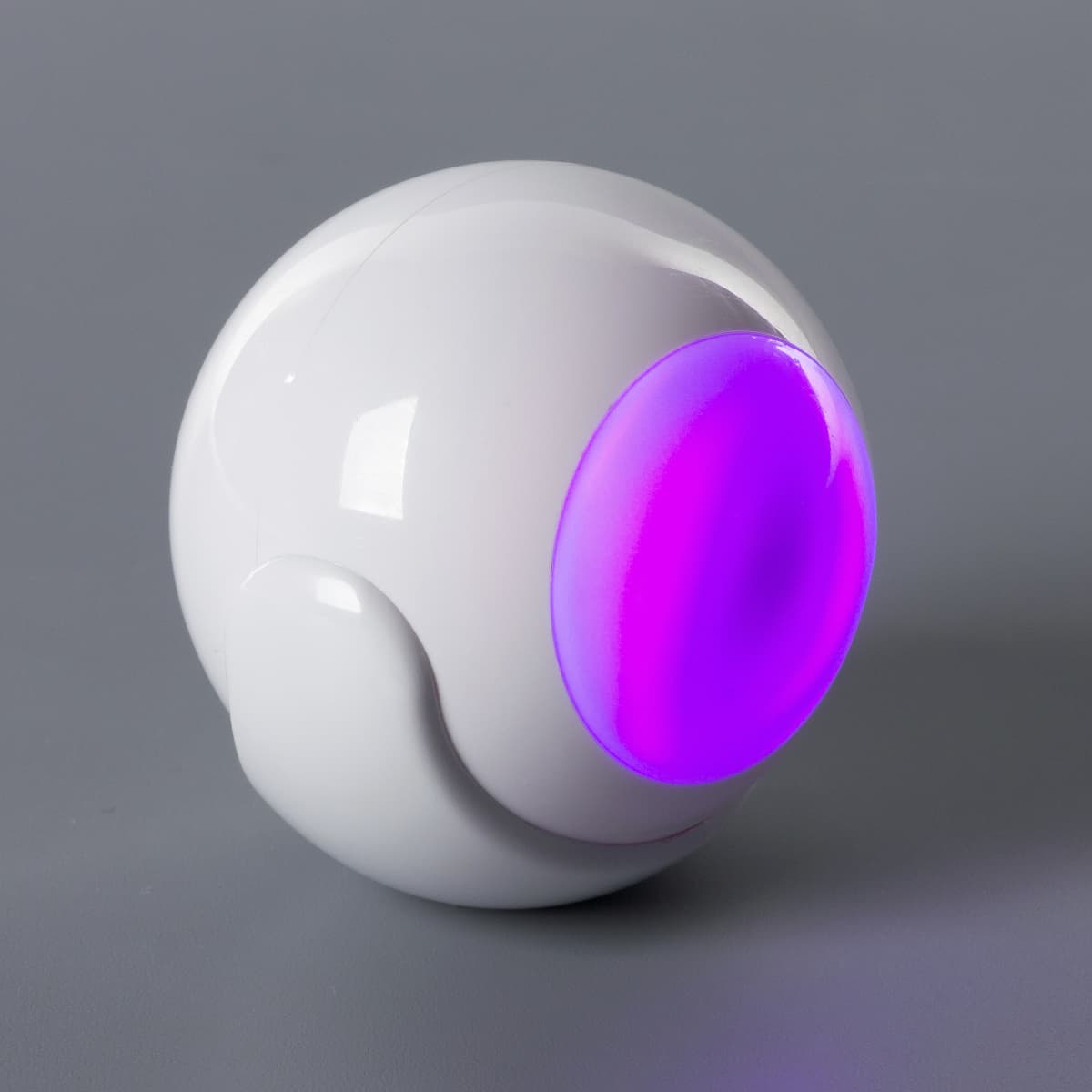

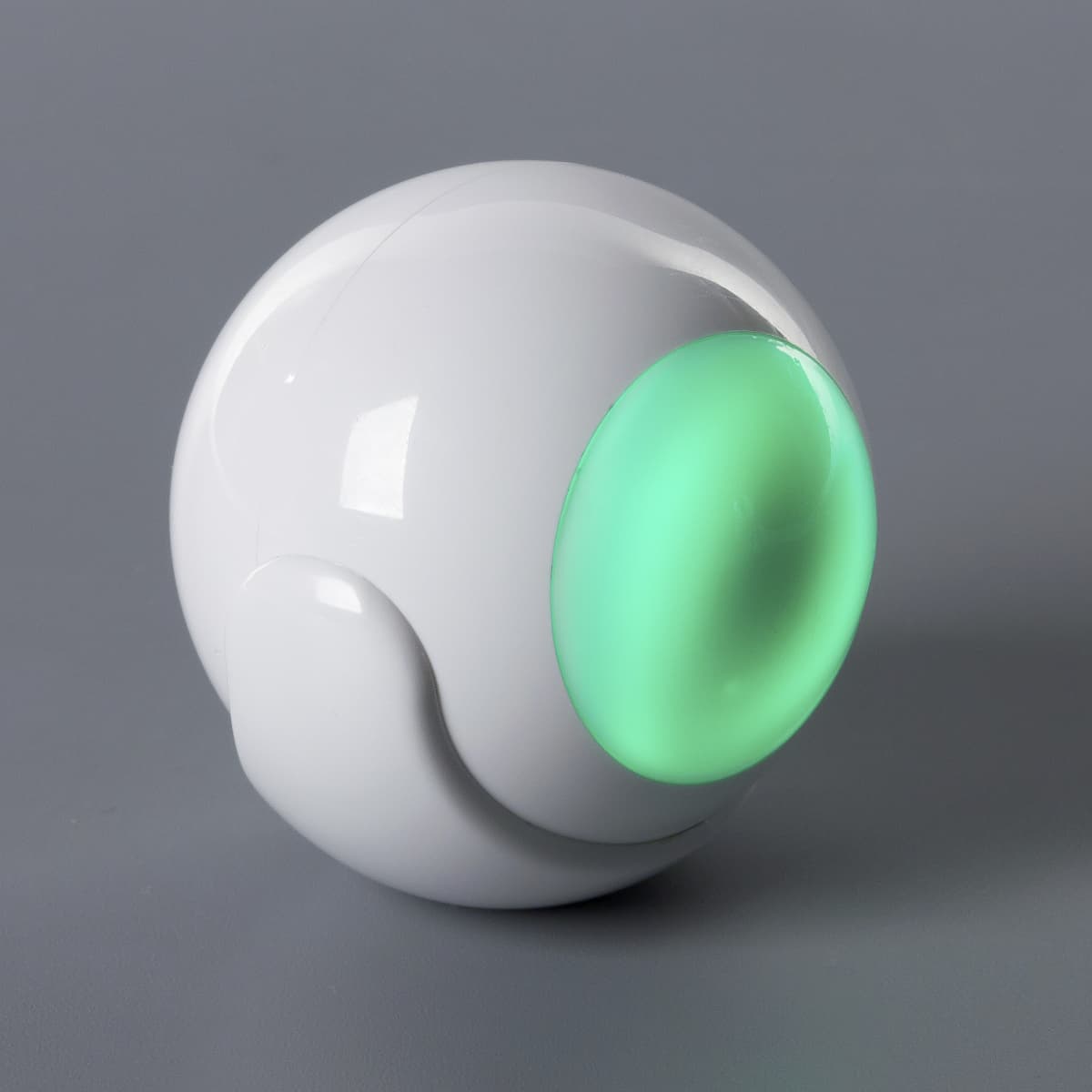

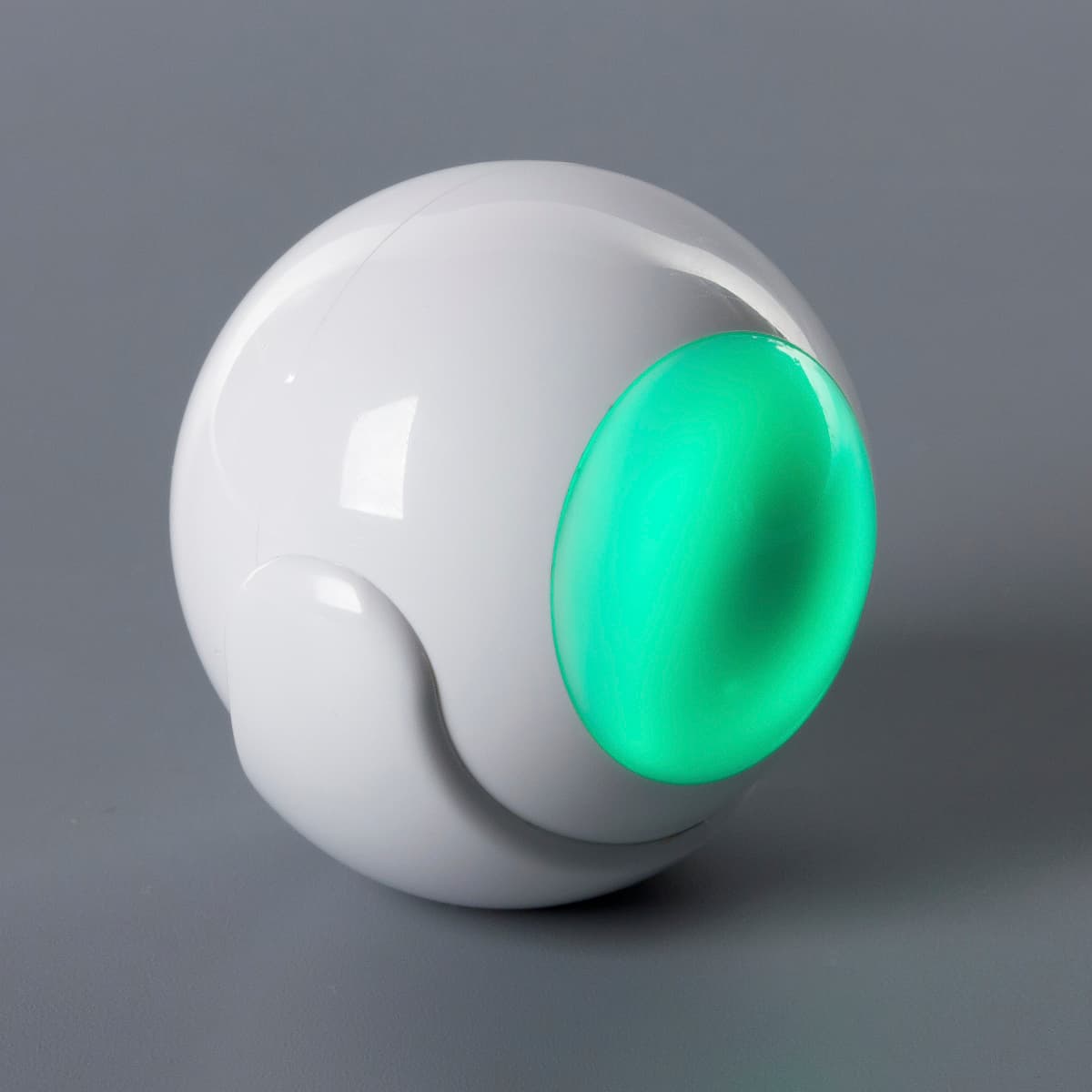

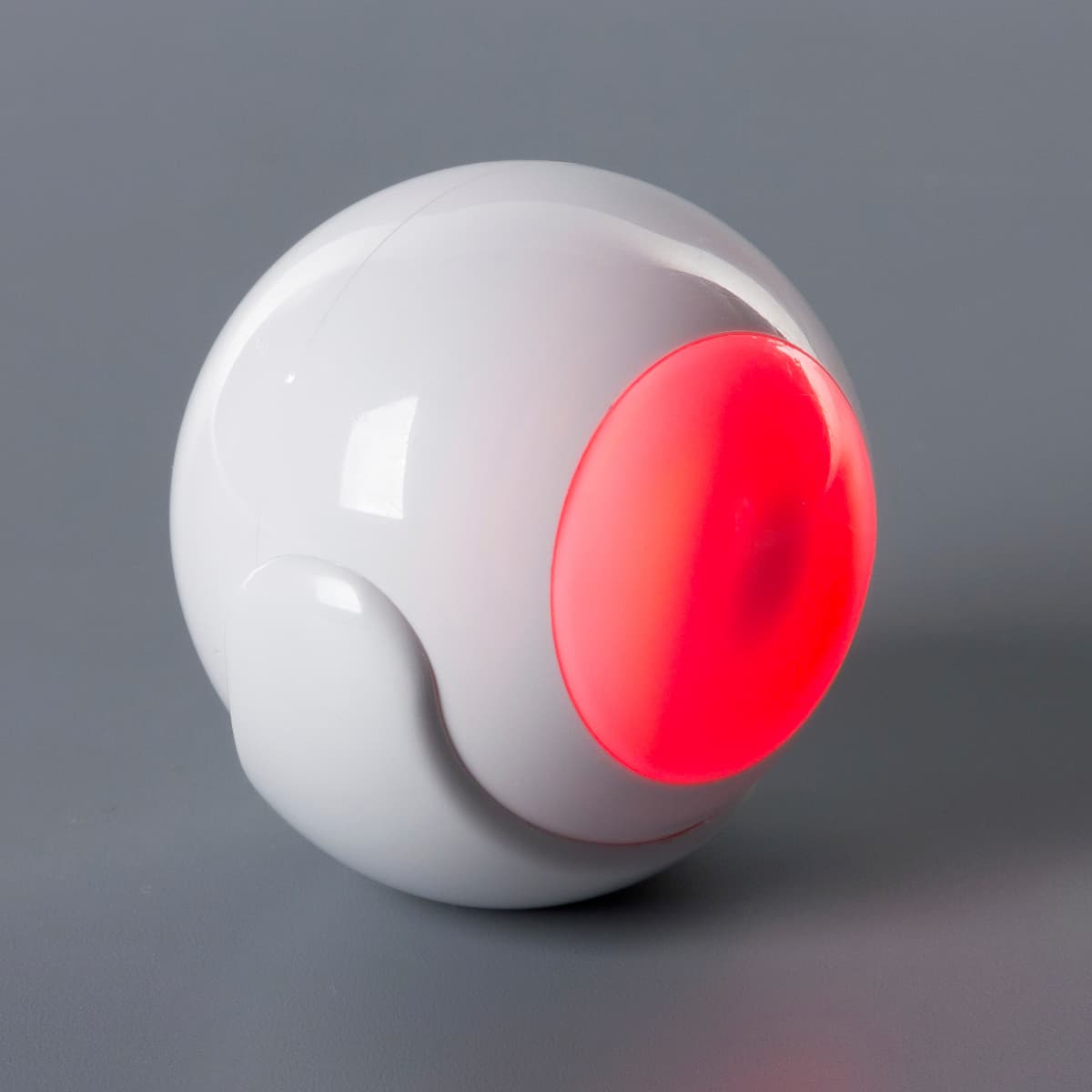

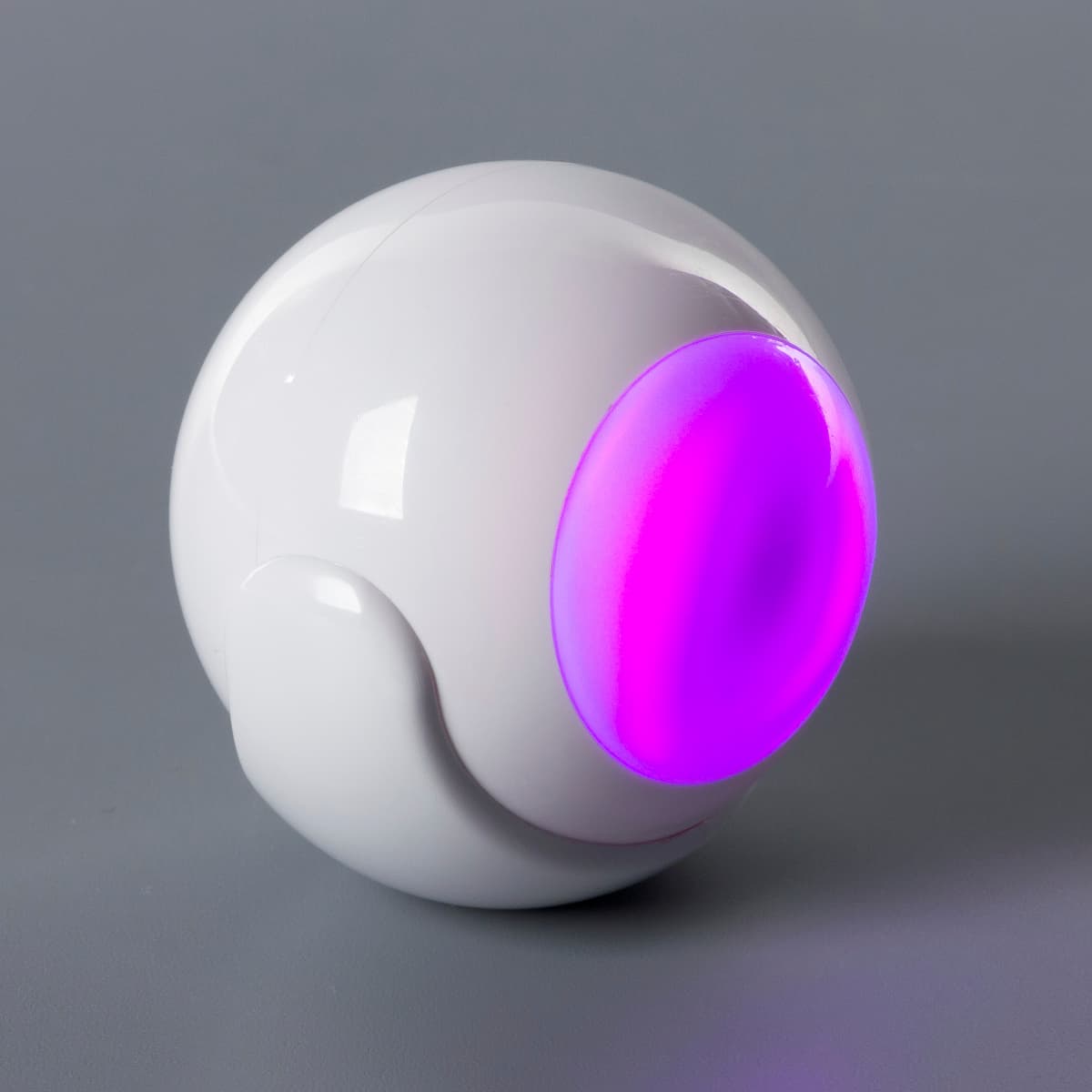

Это, пожалуй, самое интересное с точки зрения внешнего вида устройство, с которым мы встречались. Первая приходящая на ум ассоциация — око Саурона. Шарик из белого глянцевого пластика диаметром 45 мм и весом около 40 граммов имеет на лицевой стороне матовое окошко, которое может подсвечиваться различными цветами. Модель получила награду CES Innovation Awards в категории Smart Home в этом году.

Внешний вид Fibaro Motion Sensor   Внешний вид Fibaro Motion Sensor

Внешний вид Fibaro Motion Sensor   Внешний вид Fibaro Motion Sensor

В комплект поставки входит батарея (CR123A), специальный захват для крепления, шуруп с дюбелем и клейкая плоска. Конструкция позволяет устанавливать датчик на любые поверхности и легко настраивать его зону действия простым поворотом шарика в шарнире.

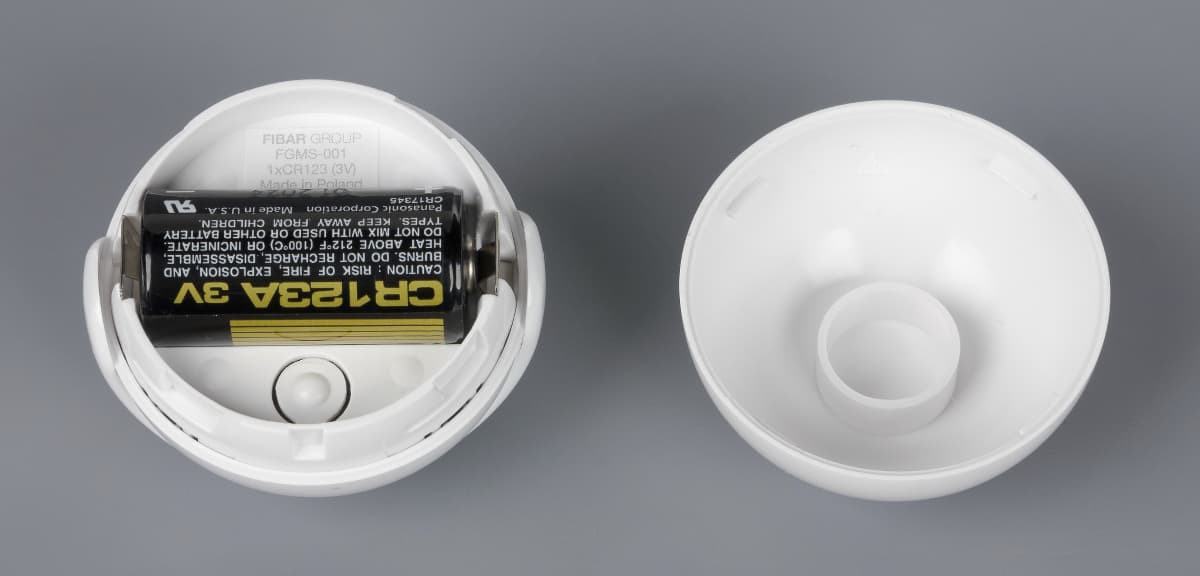

Модель рассчитана на использование только внутри помещений. Корпус открывается поворотом двух половинок относительно друг друга. Внутри скрывается батарея и кнопка для включения датчика в сеть Z-Wave. Производитель оценивает длительность работы от одной батареи в два года при настройках по умолчанию. Изменение параметров системы (в частности частоты отправки отчетов) может повлиять на эту характеристику.

Обслуживаемая зона имеет охват около 110 градусов и дальность до семи метров. Кроме определения наличия движения, устройство предоставляет информацию об освещенности и температуре. Предусмотрена встроенная система для оценки качества сигнала сети Z-Wave, что может пригодиться во время инсталляции. Для дополнительной защиты есть встроенный датчик движения (ускорения), что позволяет определить попытку демонтажа устройства.

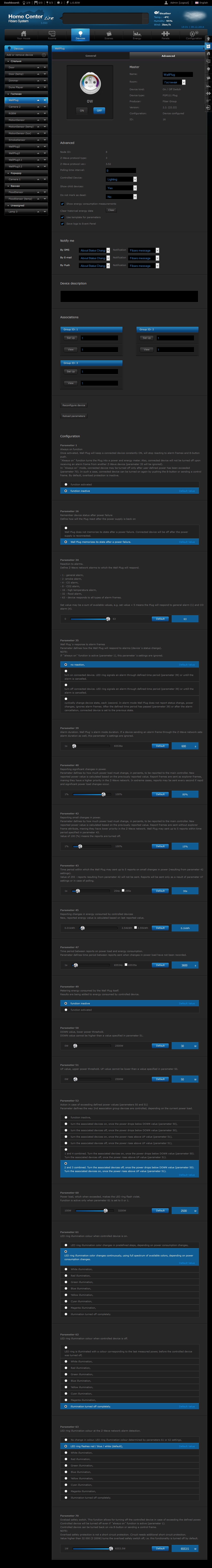

В расширенных параметрах датчика можно настроить опции детектора движения (в частности чувствительность), режимы работы светодиодного индикатора (например, цвет может зависеть от температуры), частоту отправки отчетов о температуре и освещенности, корректировку термометра и другие. Предусмотрена автоматическая комбинация информации с датчиков движения и освещения для реализации сценария «сигнализация при движении в темноте».

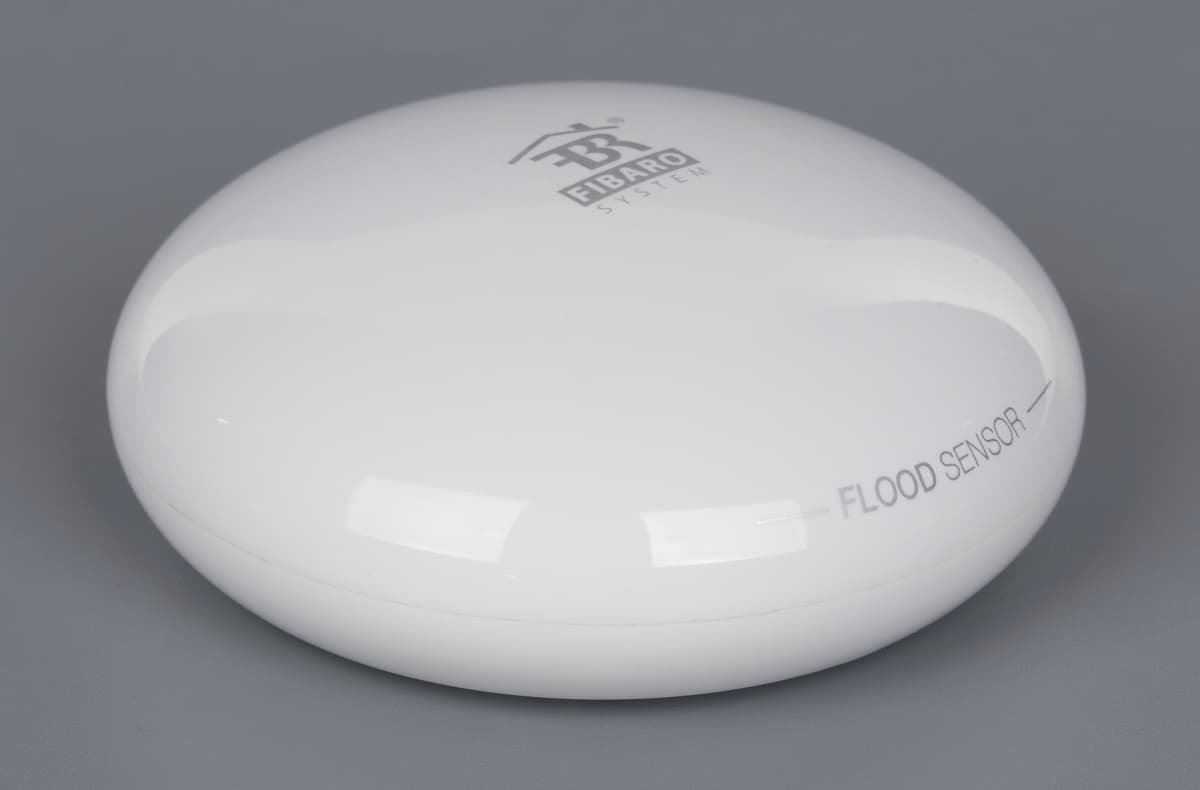

Датчик протечки Fibaro Flood Sensor FGFS-101

В некоторых сценариях домашней автоматизации может быть интересно использование датчика протечки. Как с описанным выше устройством, над созданием Fibaro Flood Sensor явно поработали дизайнеры, что подтверждается и получением награды iF design в этом году. Модель представляет собой похожее на гальку устройство, корпус которого также изготовлен из глянцевого белого пластика. Размеры при этом получились совсем небольшие — диаметр 72 мм, высота — менее 30 мм.

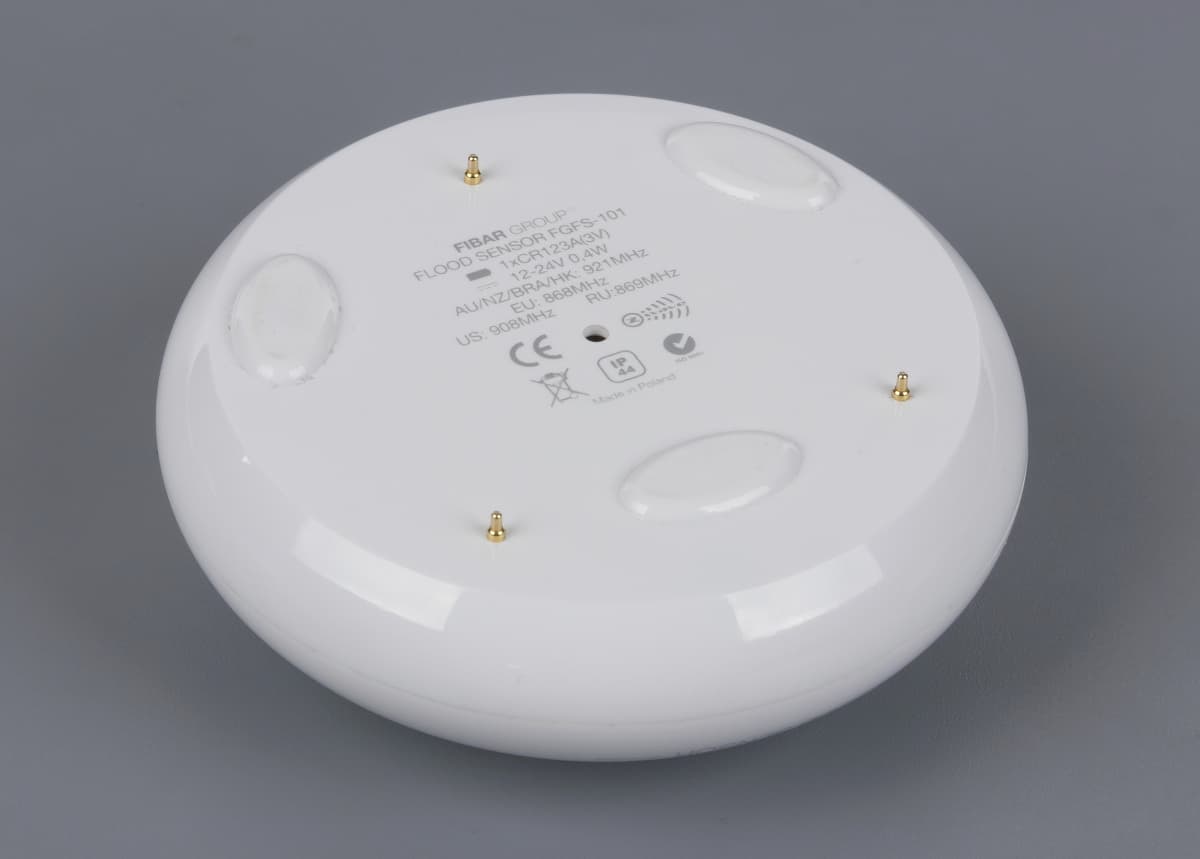

Основной вариант размещения датчика — на полу в ванной комнате или другом помещении. Определение события происходит с использованием трех подпружиненных контактов на нижней части корпуса. Формально модель не является защищенной от полного погружения в воду, но на практике это вполне возможно и не приводит к моментальному выходу из строя.

Питание осуществляется от батареи CR123A, которой, по информации производителя, должно хватать на два года. Внутри корпуса предусмотрена колодка (может использоваться для подключения к проводной системе сигнализации), в которой предусмотрено внешнее питание, выходные сигналы срабатывания и взлома, а также входы внешнего дополнительного датчика протечки (можно использовать кабель с оголенными концами). При наличии постоянного питания, устройство работает как маршрутизатор сети Z-Wave. В этом режиме можно установить и батарею, которая будет использоваться для резервирования.

Под крышкой скрываются также кнопка для включения датчика в сеть Z-Wave, многоцветный индикаторный светодиод и звуковой излучатель. Интересно, что, как и в датчике движения, здесь есть встроенный акселерометр для определения ситуации демонтажа. Вполне уместно смотрится и датчик температуры. Его, учитывая место установки устройств, можно использовать, например, для реализации управления теплым полом. В расширенных настройках можно выбрать варианты индикации срабатывания, параметры отправки отчета о температуре, установить цветовую индикацию достижения заданных температурных границ.

Датчик дыма Fibaro Smoke Sensor FGSS-001

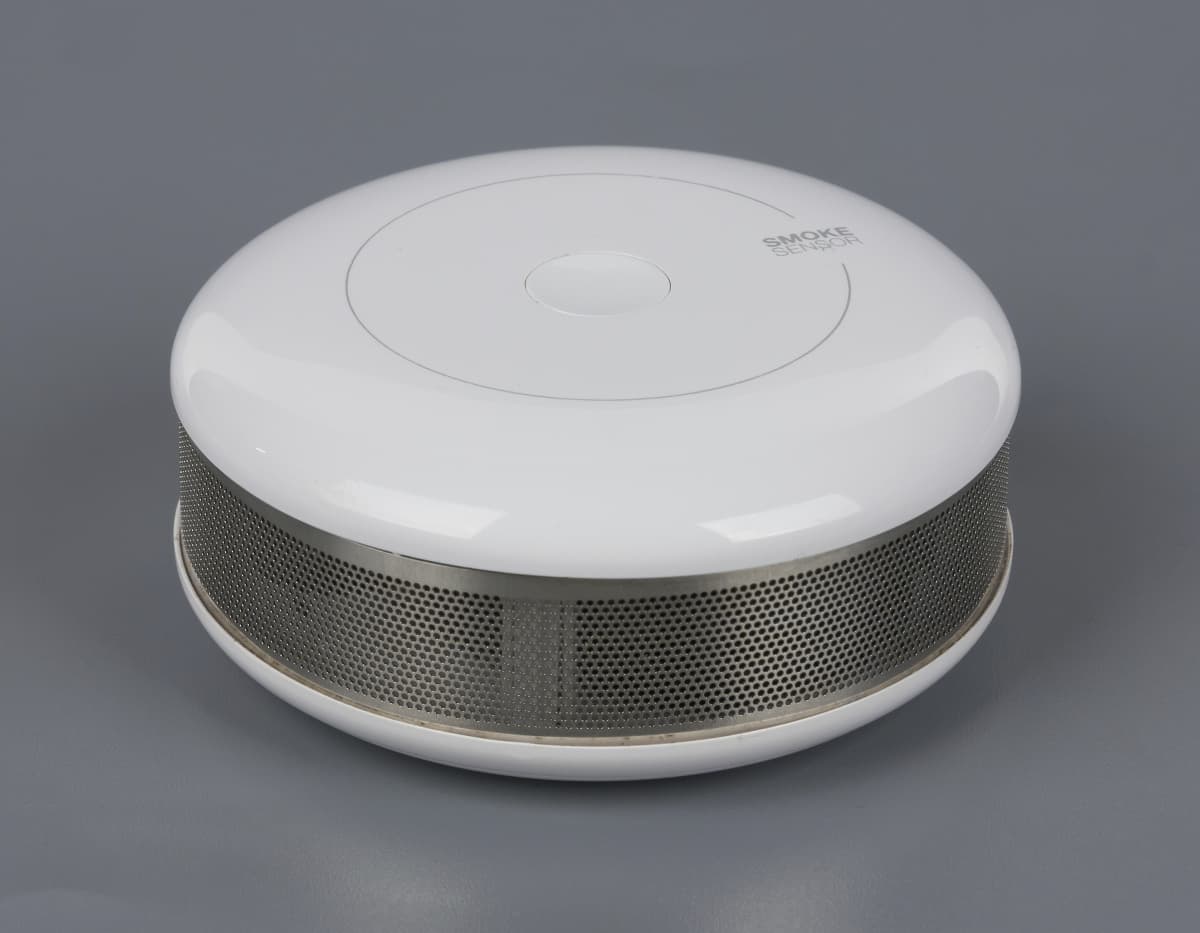

Еще одно актуальное для определенных решений устройство — датчик дыма. Модель Fibaro Smoke Sensor также отличается привлекательным дизайном и широкими возможностями. Устройство выполнено в форме «шайбы» с диаметром 65 мм и высотой 28 мм. Основная часть корпуса изготовлена из белого глянцевого пластика. По боковой стороне идет металлическая решетка, которая обеспечивает доступ воздуха к датчику.

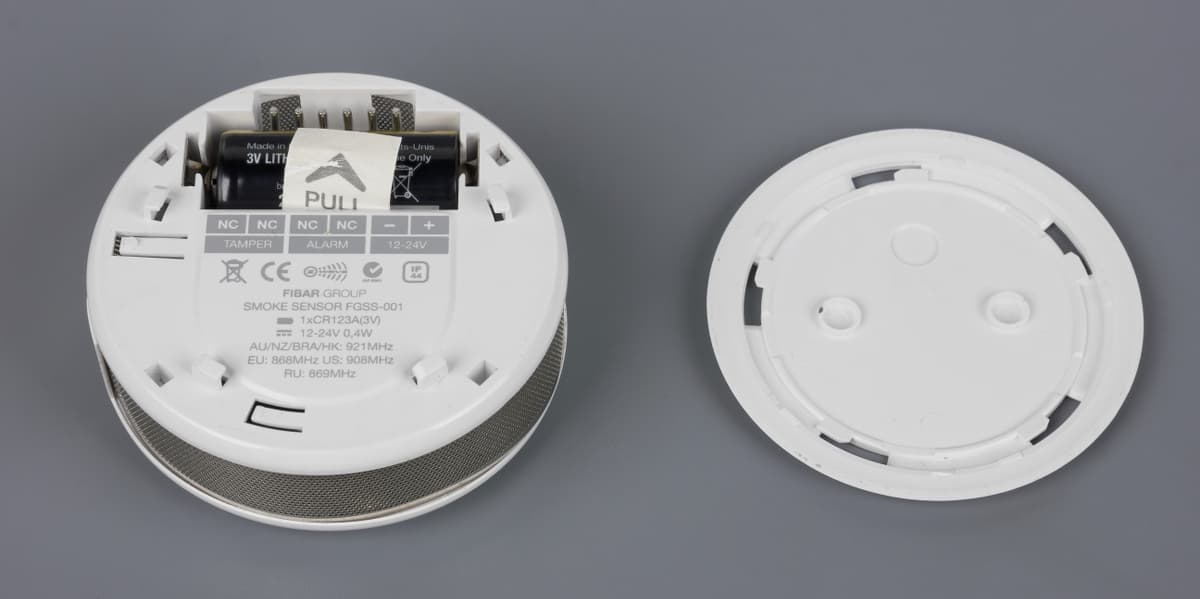

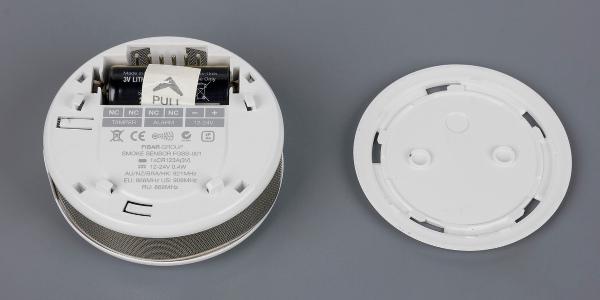

На верхней части корпуса находится кнопка для подключения в сеть Z-Wave со встроенным индикаторным светодиодом. Дно устройства съемное и используется для крепления датчика на стену. Для этого в нем нужно сделать два отверстия и закрепить элемент на потолке или другом подходящем месте. После этого основная часть датчика закрепляется на нем с поворотом. Под крышкой находится отсек для батареи (снова формата CR123A, примерное время работы — три года), кнопка демонтажа и колодка для проводного подключения. В последней предусмотрена подача постоянного питания и выходы датчиков. Как и некоторые другие датчики, устройство может подавать достаточно громкий звуковой сигнал.

Модель имеет возможность настройки чувствительности детектора дыма, определения возгорания по резкому росту температуры, встроенный «черный ящик» для автономной записи показаний датчиков в случае срабатывания, режим повторителя сети Z-Wave при наличии постоянного питания, периодическую автоматическую проверку работоспособности и подключения к сети, функцию проверки качества сигнала сети.

В дополнительных настройках можно выбрать варианты локальных оповещений, изменить параметры мониторинга температуры и другие опции. Отметим, что как обычный датчик температуры устройство не работает.

Подключение и настройка

После подключения контроллера к питанию и компьютерной сети включаем устройство кнопкой, если оно не сделает это самостоятельно. Далее находим контроллер в сети с использованием оригинальной программы Fibaro Finder или другими способами и открываем его веб-интерфейс в браузере. Сразу на странице входа можно изменить язык интерфейса, причем русский в списке присутствует. После ввода заводских admin/admin мы, наконец, попадаем в панель управления системой. Выглядит она очень привлекательно и функционально. Стоит обратить внимание, что данный вариант рассчитан на использование мониторов с разрешением от 1024×768 точек и выше. В локализации интерфейса встречаются небольшие огрехи и знакомая отечественным пользователям проблема с длинными русскими переводами, приводящая к нарушению дизайна. Так что удобнее будет знакомиться с системой на английском языке. Указанный в верхнем правом углу знак текущего языка не является активным списком, но поменять «на лету» перевод можно в другом меню.

В верхней части окна находится панель оповещений, поле для отображения сообщений системного журнала, информация о погоде, время и дата. Далее идет группа иконок меню верхнего уровня, которая дублируется около правой границы окна. В основной части окна слева находится второй уровень меню. Разобраться с организацией меню не составляет труда.

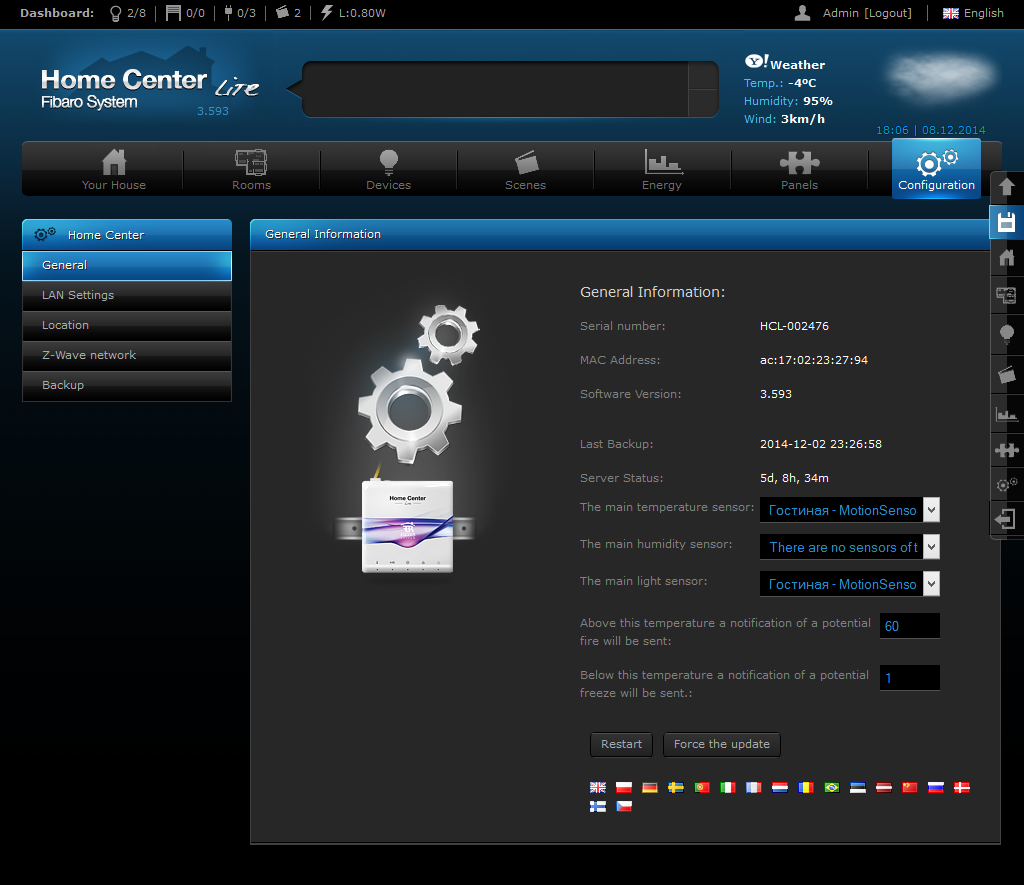

Прежде всего, заглянем в системные настройки. На первой странице мы видим серийный номер контроллера, его MAC-адрес и версию прошивки. Далее есть пункты для выбора главных датчиков температуры, влажности и освещенности. Информация с первого будет использоваться для глобальных оповещений о чрезмерном нагреве (например, в случае возгорания) или переохлаждении (например, при отказе системы отопления в зимний период). Здесь же есть кнопки перезагрузки и запуска принудительного обновления.

По умолчанию, контроллер использует автоматическое получение сетевого адреса с сервера DHCP, но можно назначить ему и постоянный адрес. Предусмотрена опция по отключению удаленного доступа. В Fibaro он организован через подключение устройства к серверам компании по ssh и не требует какой-либо настройки роутера или «белого» адреса на нем, что позволяет работать с системой и через сотовые сети. Региональные настройки позволяют выбрать местоположение (для получения прогноза температуры), временную зону, единицы температуры и скорости ветра.

Предусмотрено несколько опций для сети Z-Wave. В частности можно установить интервал опроса устройств, запустить принудительную переконфигурацию, сбросить накопленные значения потребления электричества, сбросить сеть. В случае крупных и сложных инсталляций будет полезна возможность создания резервных копий конфигурации.

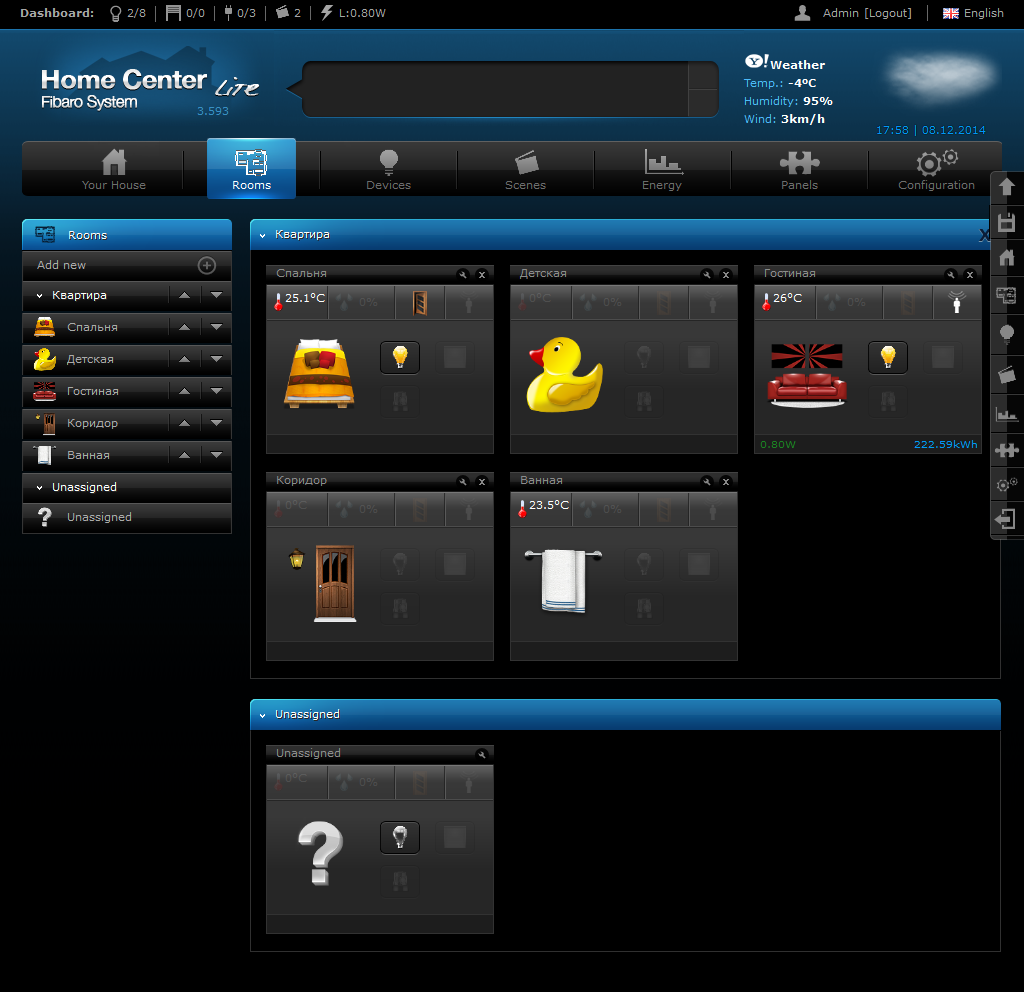

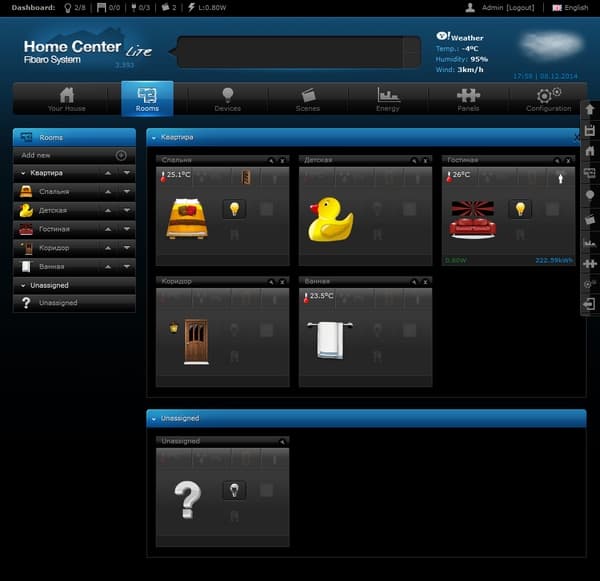

Первый пункт конфигурации вашего умного дома — создание комнат (под этим подразумеваются также и коридор, и гараж, и крыльцо и другие варианты). В Fibaro для этого сначала надо создать раздел (секцию). В случае обычной квартиры он, конечно, может быть просто один. А в частных хозяйствах можно использовать деление по этажам или постройкам. Далее вы создаете в разделе комнаты. В характеристиках каждой можно, кроме названия и картинки (в том числе из собственного файла), указать основные датчики температуры, влажности и освещенности, а также главный термостат (регулятор температуры). Но для этого сначала нужно будет добавить в систему устройства и расставить их по комнатам.

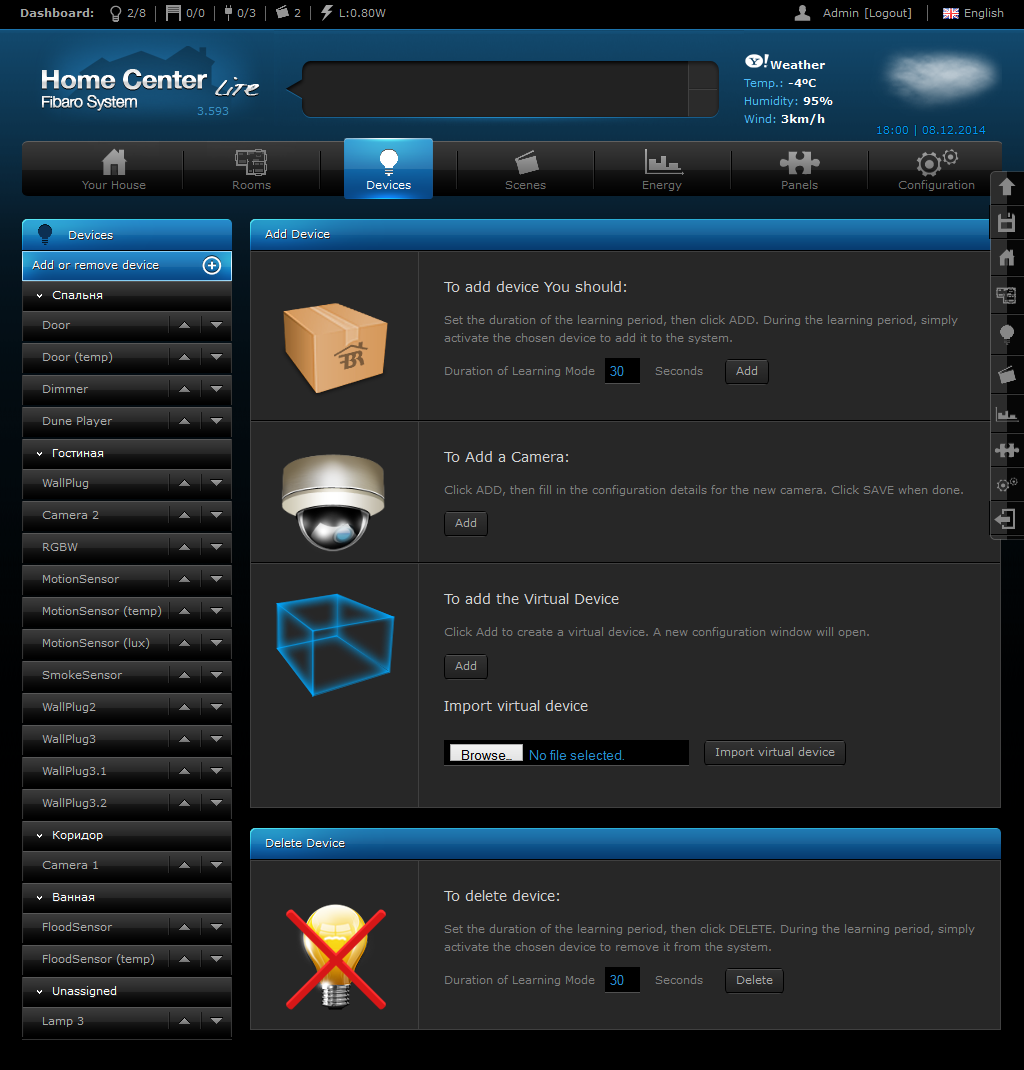

Для этого, как мы уже писали ранее, необходимо перевести контроллер и устройство в специальный режим ожидания подключения. В Home Center Lite это делается через соответствующее меню, а на устройствах обычно нажимается кнопка. В этом же меню есть пункты для удаления устройства из сети, добавления IP-камер и виртуальных устройств.

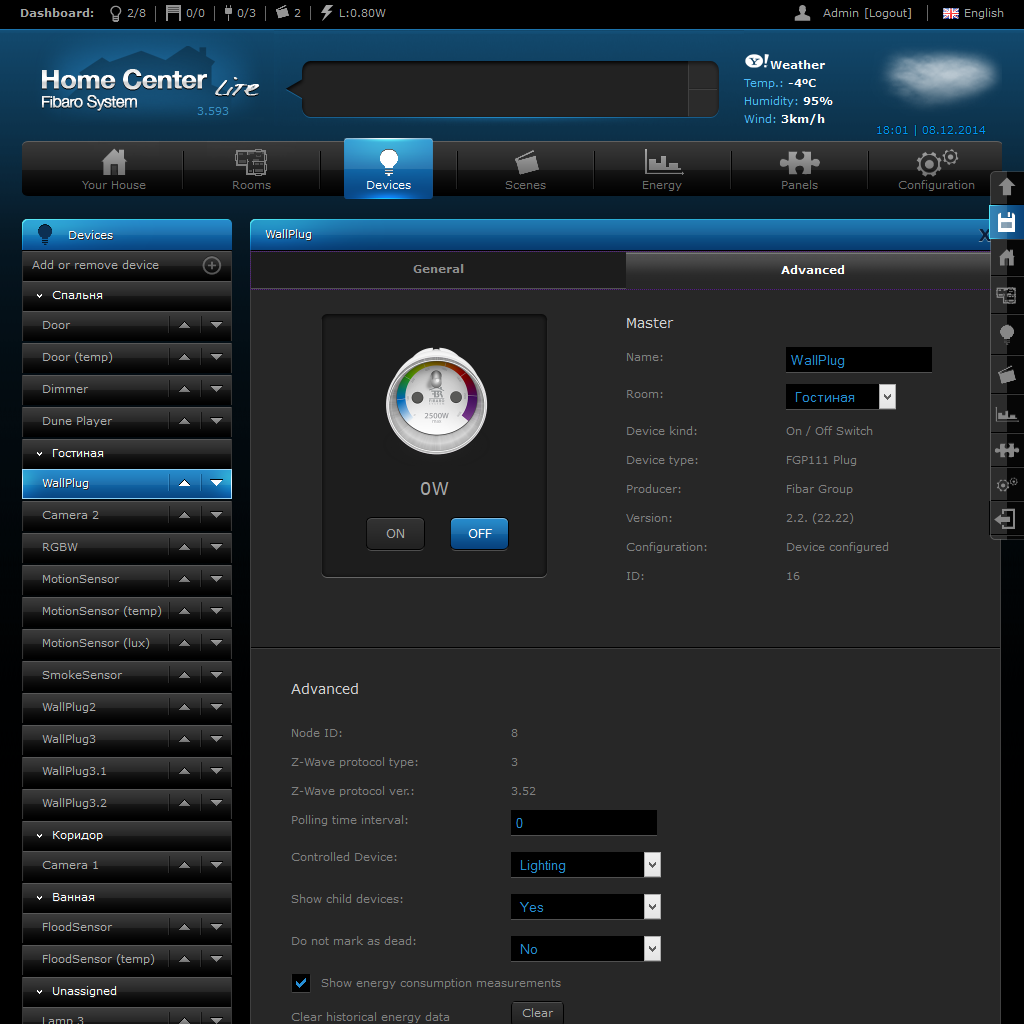

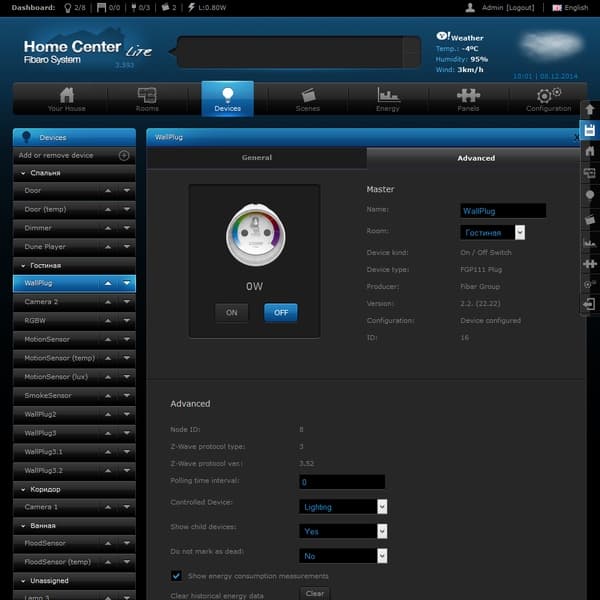

По умолчанию устройства получают имена исходя из их номеров в сети Z-Wave. Конечно, пользователь в дальнейшем может их изменить, одновременно выбрав место размещения (комнату), картинку (можно загружать свои, в том числе и несколько для разных состояний устройства). На странице расширенных параметров пользователю доступно редактирование встроенных опций устройств. В случае использования моделей этого же производителя, обеспечивается максимальная совместимость и реализация всех возможностей устройств, включая подписи к параметрам, вместо цифровых значений. Есть и несколько полезных возможностей, включая настройку ассоциаций сети Z-Wave, информирование пользователя при изменении состояния датчика, контроль уровня зарядки батареи, выбор интервала пробуждения. Для используемых в сценариях безопасности датчиков есть возможность исключить его из состава охранной системы, установить задержки для постановки на охрану и срабатывания и другие возможности. Заметим, что здесь же есть и менее очевидные настройки, как например тип управляемого устройства для реле. Если установить его в «освещение», то это устройство автоматически будет использоваться в сценариях «включить весь свет».

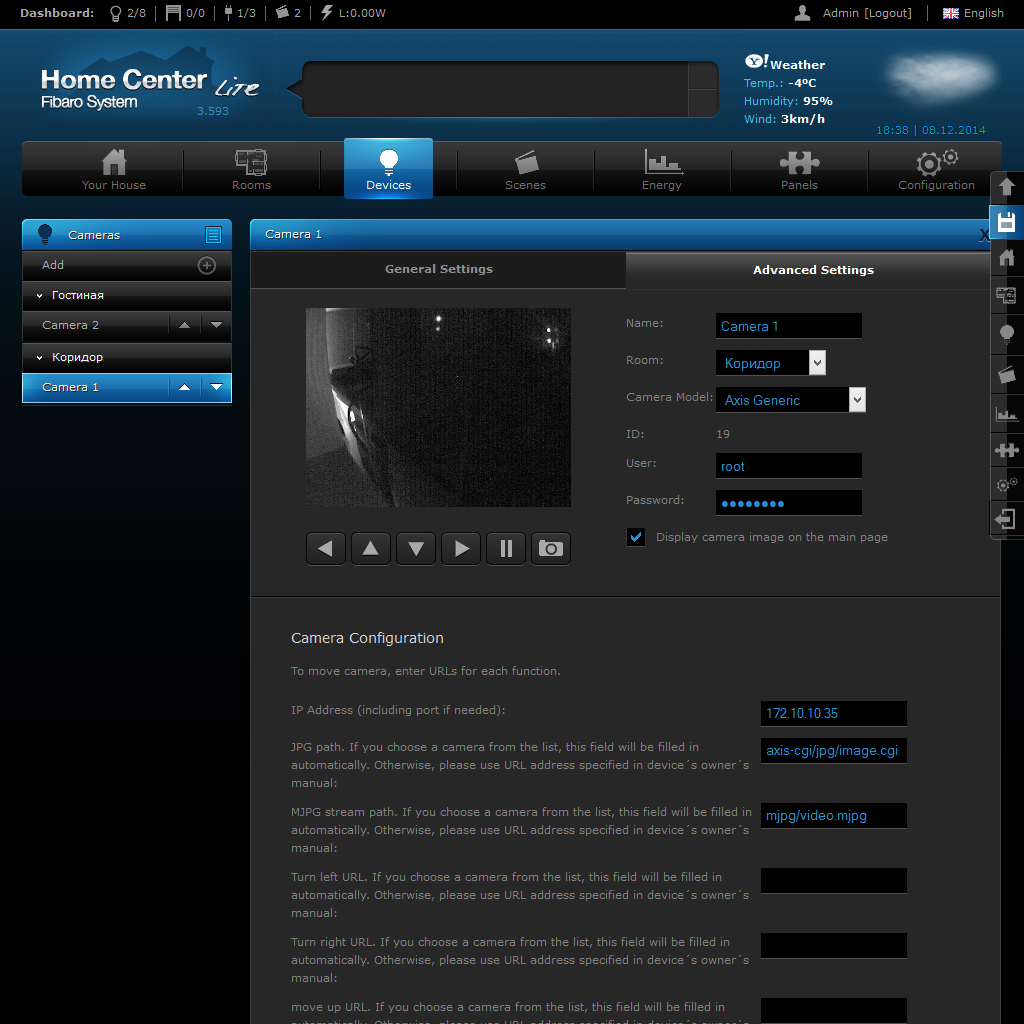

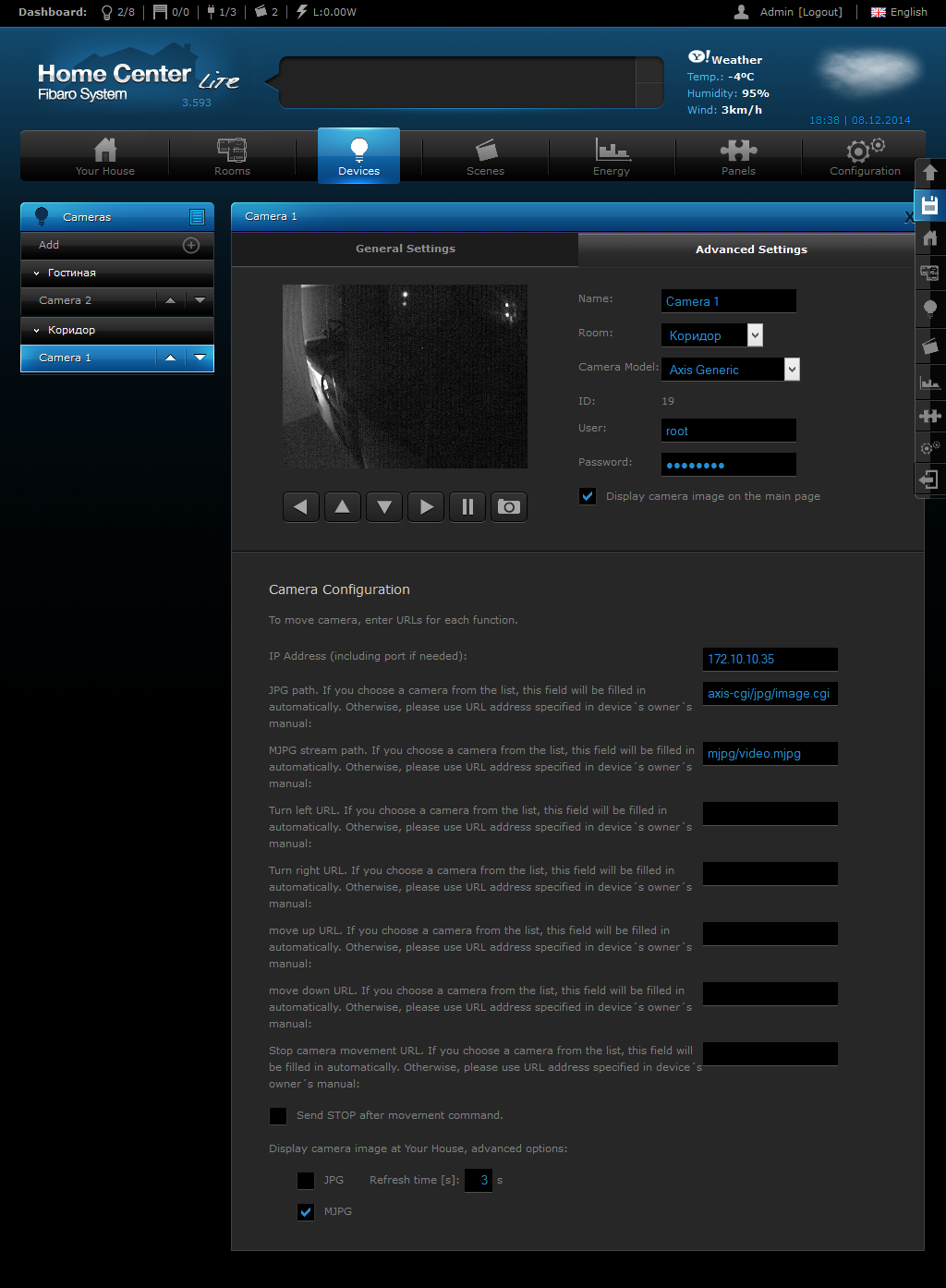

Для работы с камерами можно использовать готовые пресеты для некоторых производителей, но скорее всего вам все равно потребуется в ручном режиме настраивать параметры. Формально система может работать с любыми моделями, которые способны транслировать в сеть по http фотографии и видео (в форматах jpeg и mjpeg соответственно). Для этого необходимо указать название, сетевой адрес, имя и пароль пользователя, ссылки для чтения скриншота и приема потока видео. Дополнительно есть возможность работы с PT-моделями, с управлением через веб-интерфейс. В частности указываются ссылки для перемещения камеры в четырех направлениях и опционально команда остановки. Формальные ограничения на характеристики камер в системе не указаны. Настройки качества осуществляются на самой камере, а никаких трансформаций видео для мобильных устройств не используется. Возможность определения наличия движения камерой также не реализована.

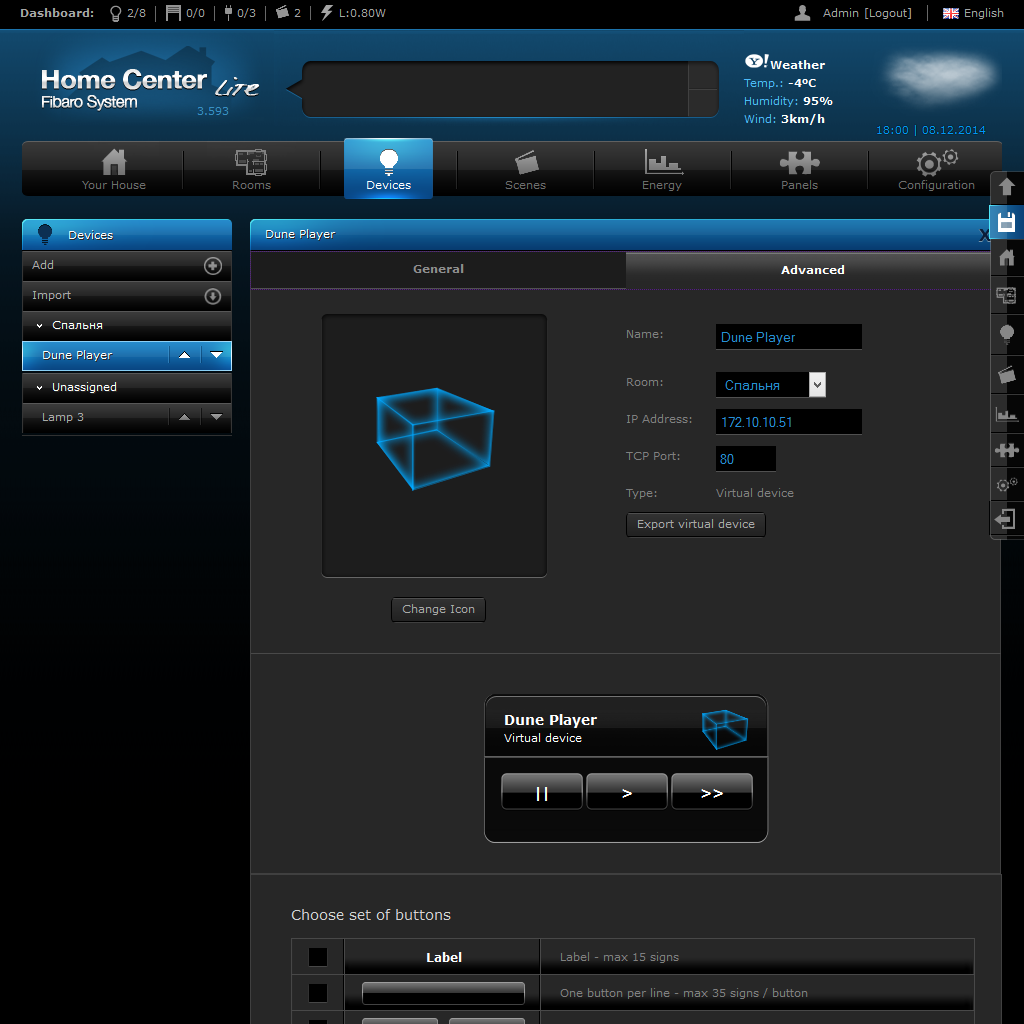

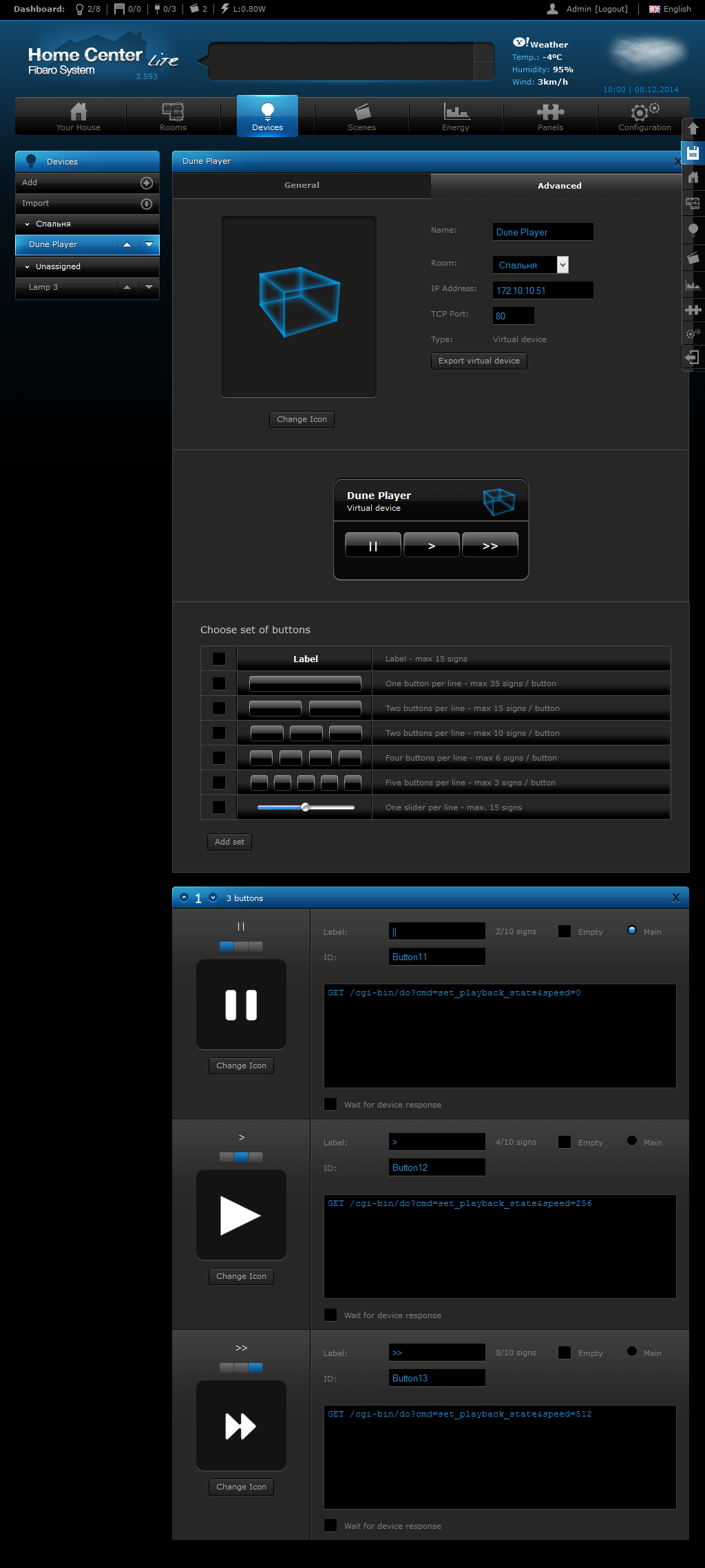

Виртуальные устройства позволяют расширить функциональность системы автоматизации благодаря управлению различными контроллерами. Для этого используется протокол TCP и отправка определяемых пользователем команд на заданный адрес и порт. Правда, эта система не подразумевает обратной связи по обработке событий с внешних устройств, но все-таки достаточно функциональна. Например, через нее можно настроить управление медиаплеером. С точки зрения интерфейса, виртуальные устройства могут быть представлены кнопками и их группами, а также слайдерами. В последнем случае в сетевой пакет подставляется текущее значение в виде числа от 0 до 100. Для каждого элемента пользователь может изменить картинку, отображаемую в статусе на панели управления, но для самих кнопок допускаются только текстовые подписи, что может вызвать определенные сложности с мобильными интерфейсами. Для удобства работы с виртуальными устройствами предусмотрена возможность экспорта и импорта их конфигураций. К сожалению, иконки так перенести нельзя и придется добавлять их отдельно. Еще одним ограничением виртуальных устройств в HCL2 является невозможность использования их для программирования. Отметим, что благодаря поддержке LUA в Home Center 2, там виртуальные устройства более функциональны, благодаря поддержке не только HTTP, но и TCP/UDP, а также возможности использования обратной связи.

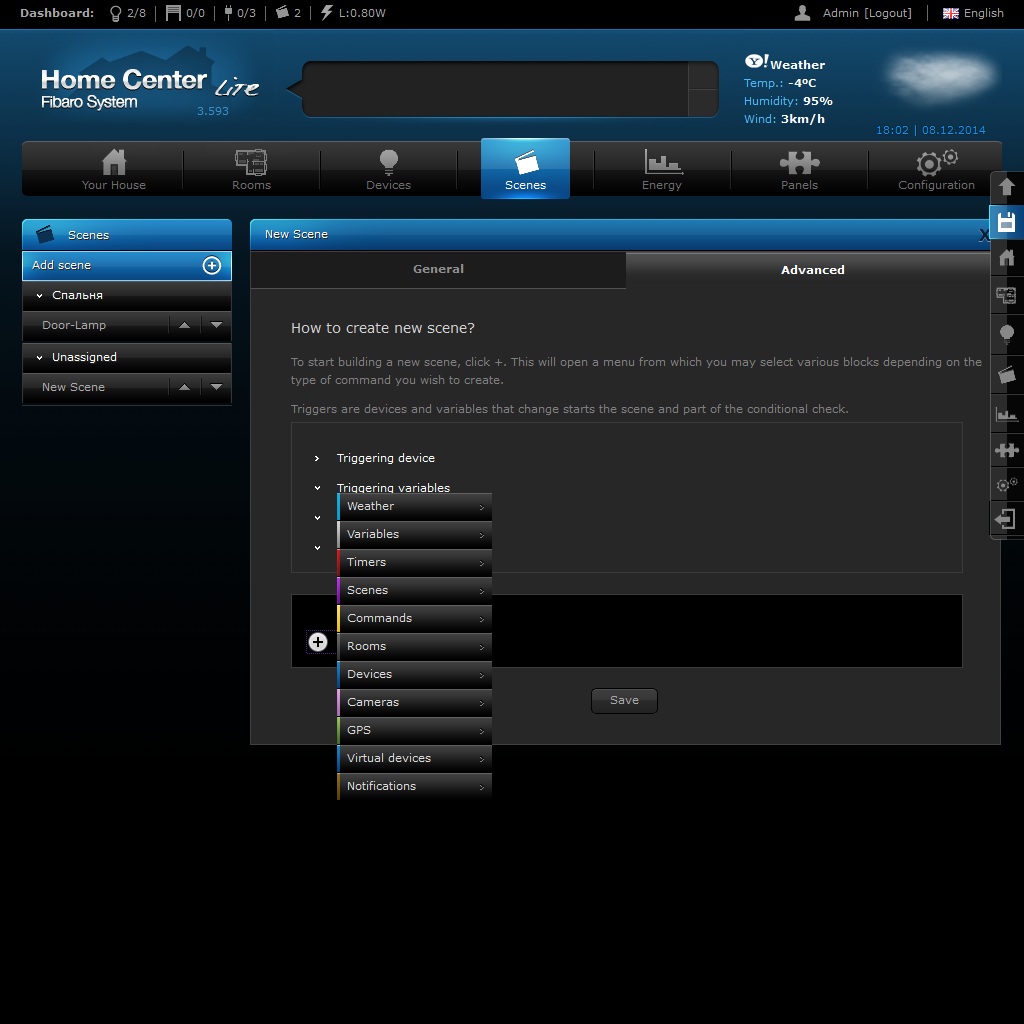

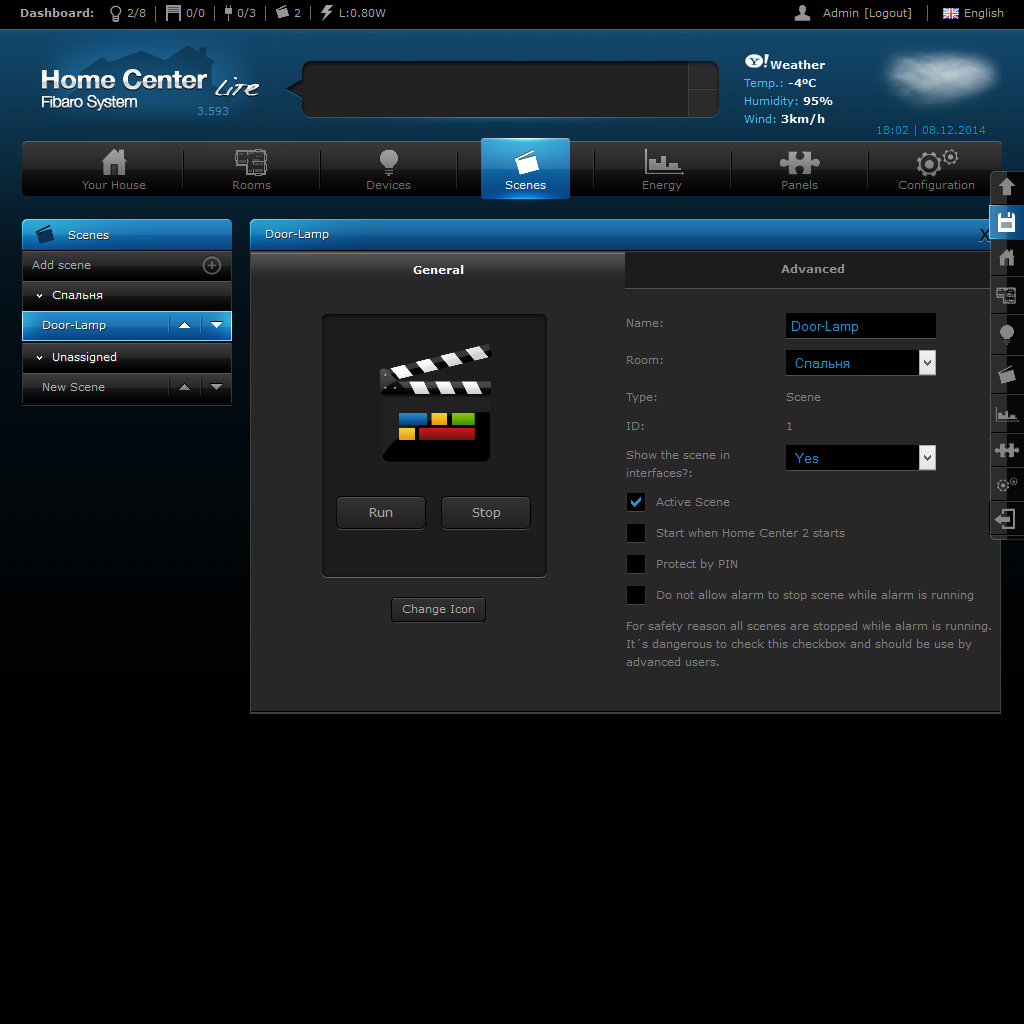

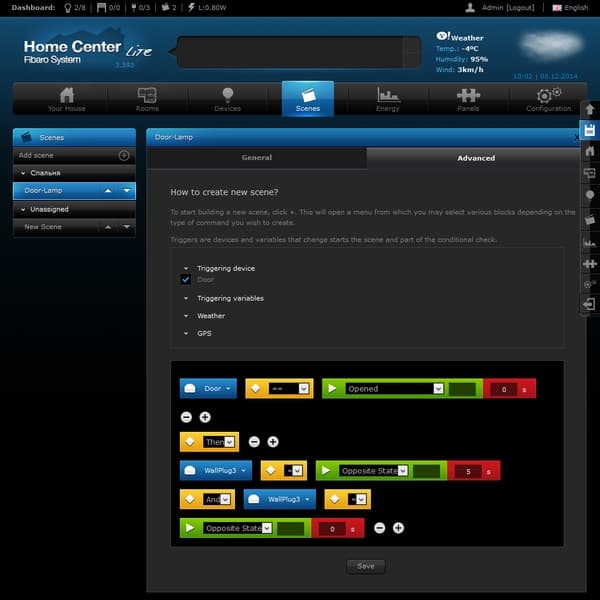

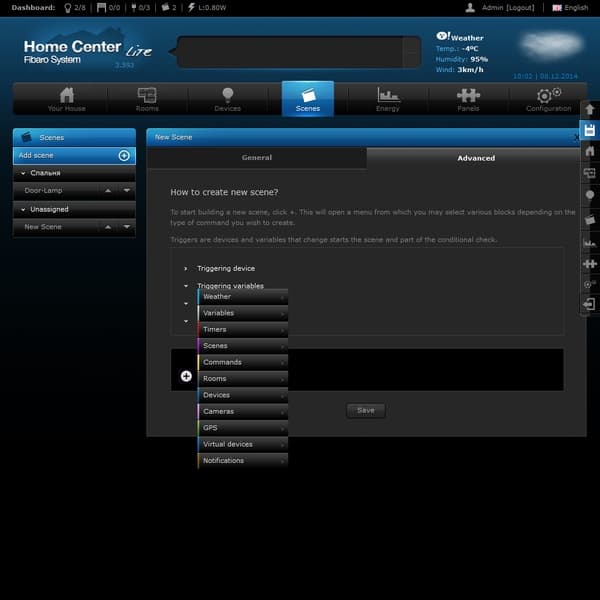

Раздел «Сцены» в данном решении представляет собой систему программирования алгоритмов работы контроллера, а не просто групповую настройку определенного состояния системы. По сравнению со старшей моделью HCL именно здесь имеет существенно сокращенные возможности, однако они все-таки достаточно широки.

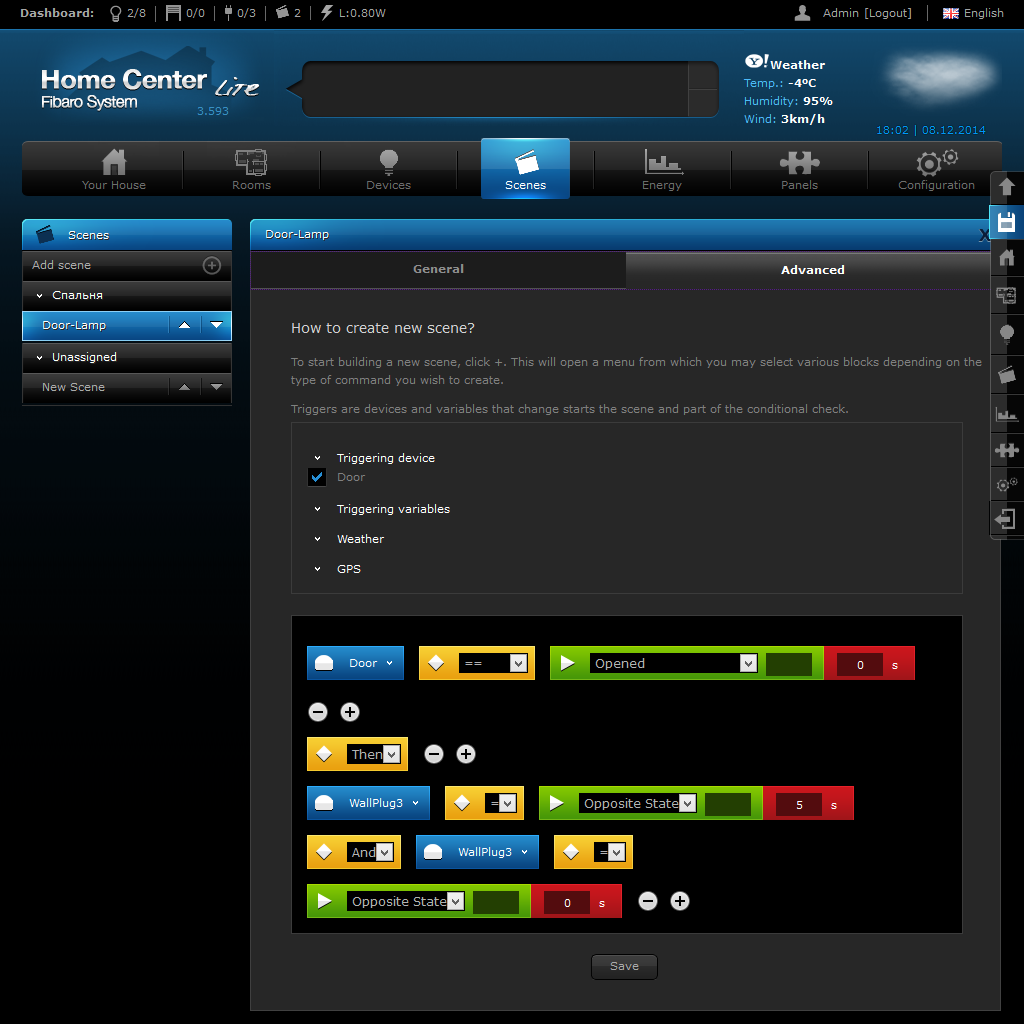

Программирование в HCL поддерживается только визуальное, в котором пользователь описывает условия и действия путем составления графической схемы из предопределенных блоков. В качестве условий запуска могут выступать температура, влажность, погодные условия, значения переменных, расписание, показания датчиков, изменение состояния устройств, координаты пользователя. Предусмотрена композиция условий с операторами «и» и «или», а также поле установки задержки. Завершается первый блок опцией «тогда», после которой перечисляются устройства и их состояния. При этом есть возможность группировки нескольких однотипных устройств в одной команде. Также в качестве команд есть изменение переменных, запуск других сцен, отправка сообщений, активация виртуальных устройств. Кнопки для запуска сцен могут быть вынесены на панель управления устройствами. Также предусмотрен автоматический запуск при включении контроллера, защита PIN-кодом и запрет отключения при активном режиме охраны.

В целом данная реализация программирования предоставляет только базовые возможности, а реализация относительно сложных алгоритмов может оказаться излишне запутанной.

В качестве одного из вариантов преодоления ограничений на HCL можно использовать внешний сервер для запуска скриптов и предоставляемый разработчиком официальный API для контроля и управления системой по сети.

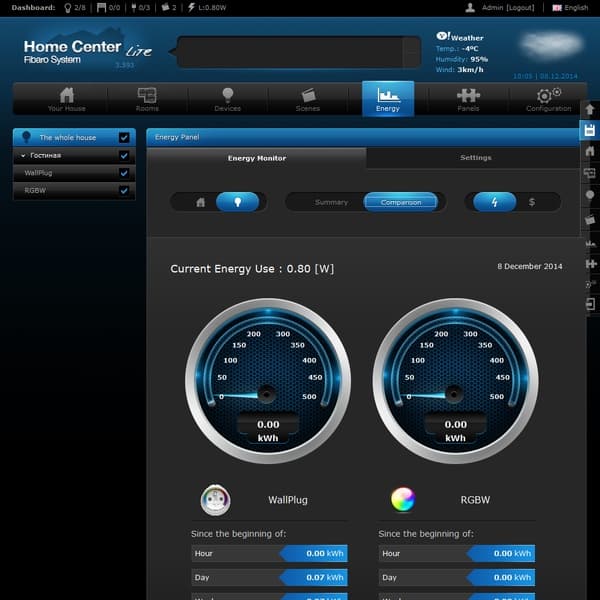

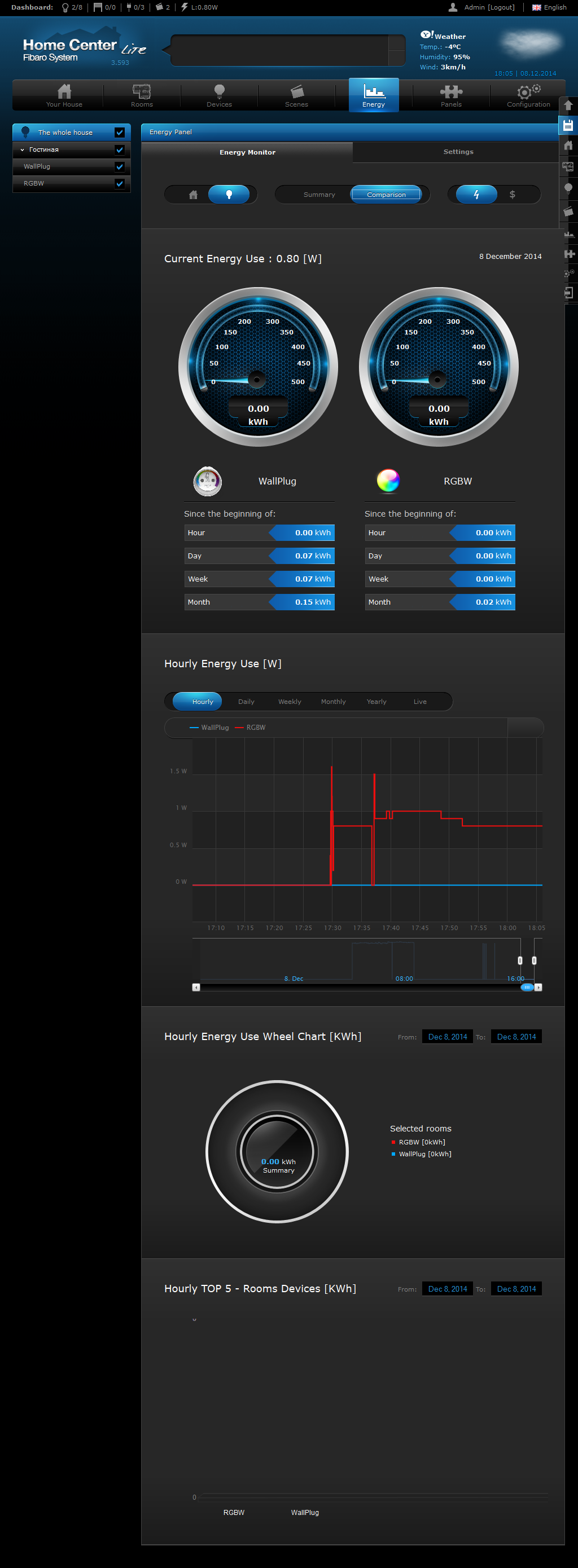

Задача контроля за потреблением электроэнергии также является одним из популярных вариантов использования систем домашней автоматизации. Однако ее полноценное решение может быть достаточно трудоемким и дорогим, поскольку нужно обеспечить каждое устройство своим счетчиком или предусмотреть общие для комнат или групп потребителей измерители. Среди решений Fibaro можно найти розетки, реле и диммеры, имеющие возможность оценки потребления. Причем обычно они выдают как текущие показатели в Ваттах, так и интегральные значения кВт*ч.

Однако часто мало просто посчитать и записать данные, поскольку с практической точки зрения пользователя интересует хотя бы минимальный анализ. Например, распределение по комнатам, конкретным потребителям, времени или дням недели. В недавнем обновлении программного обеспечения Fibaro появилась страница Energy, которая представляет собой достаточно неплохую реализацию указанного сценария.

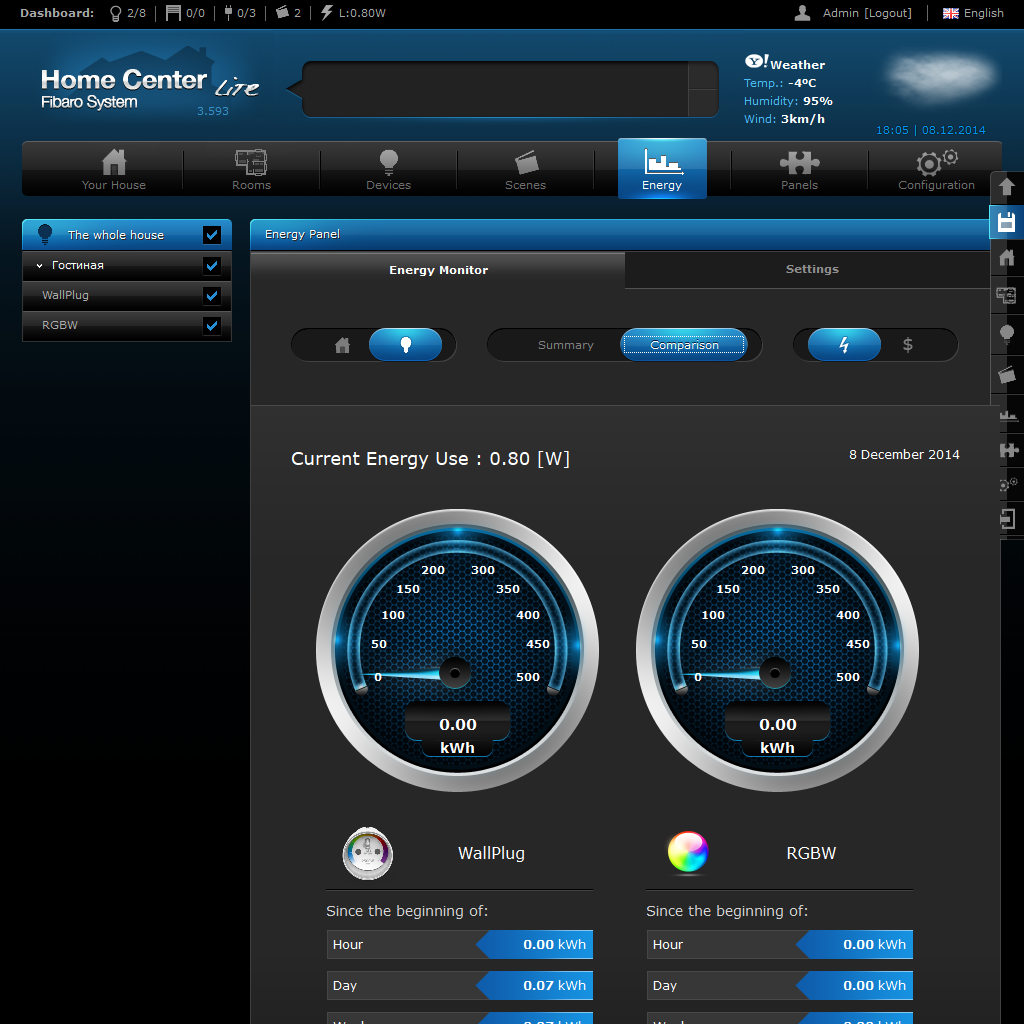

Система собирает данные со всех поддерживающих их отправку устройств и группирует для удобного отображения. Можно выбрать сортировку по комнатам или по устройствам, режим сравнения или суммарного отчета, использование кВт·ч или стоимости (только постоянный тариф, стоимость и валюта указываются в настройках). Предусмотрено отображение графиков по часам, дням, неделям и годам, а также в реальном времени. Есть также отчет по наиболее потребляющим устройствам или комнатам в заданный период времени.

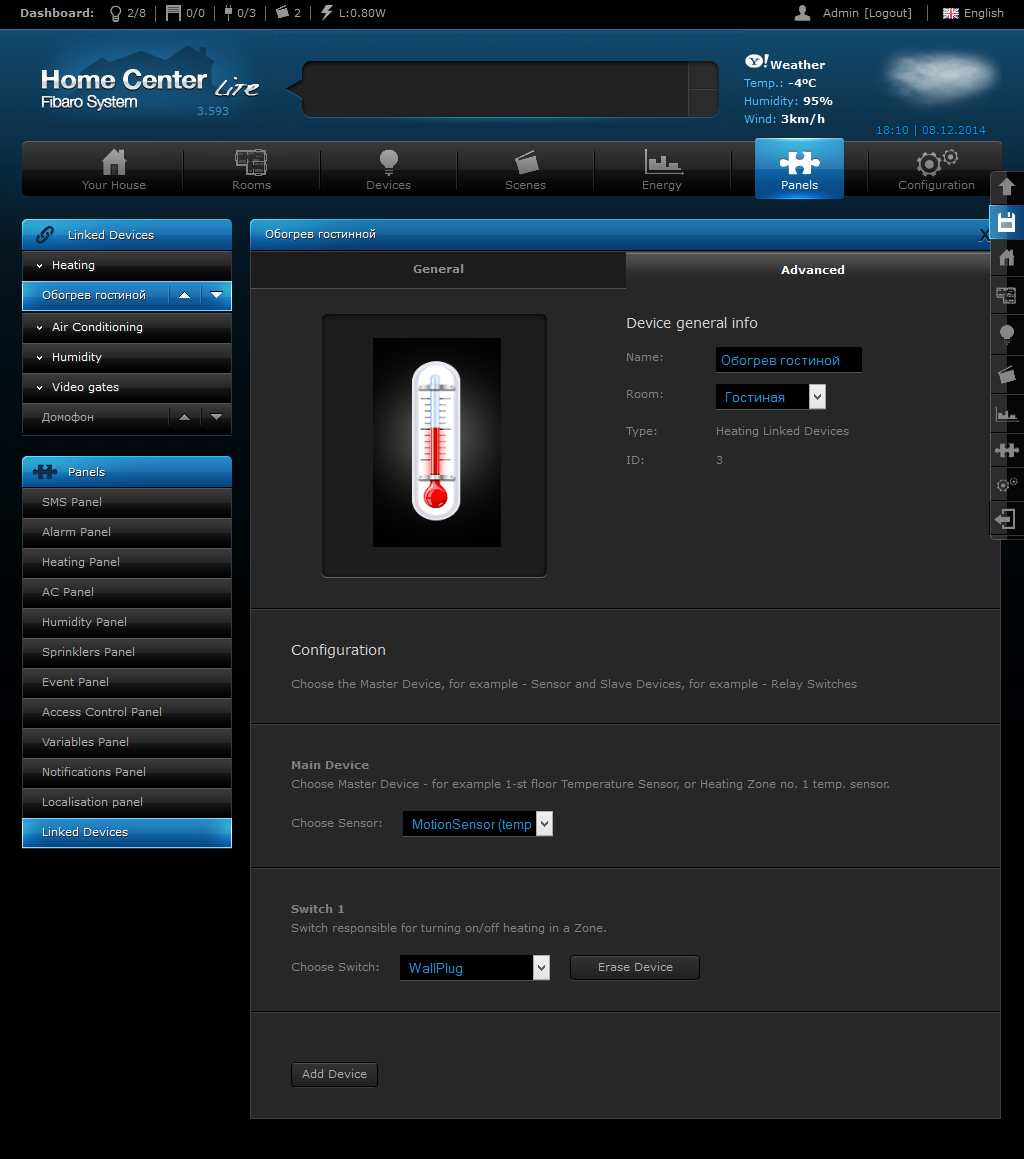

Дополнительные возможности конфигурации системы для настройки группировки и взаимодействия устройств находятся в меню «Panels». Прежде всего, стоит обратить здесь внимание на раздел «Linked Devices». В нем вы можете создавать специальные многофункциональные устройства из уже существующих для реализации четырех вариантов сценариев: обогрев, охлаждение, регулировка влажности и видеодомофон. Например, для первого варианта указывается датчик температуры и реле для включения обогревателя, а для последнего — камера, кнопка звонка и реле открытия двери. Отметим, что в текущей версии программного обеспечения для управления кондиционером выдаются только команды «включить» и «выключить».

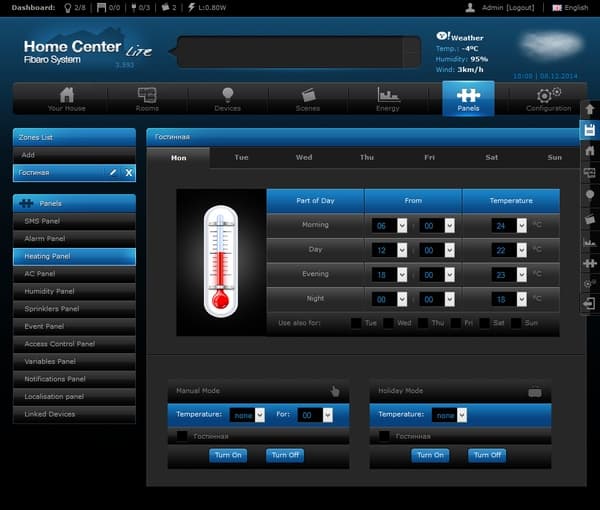

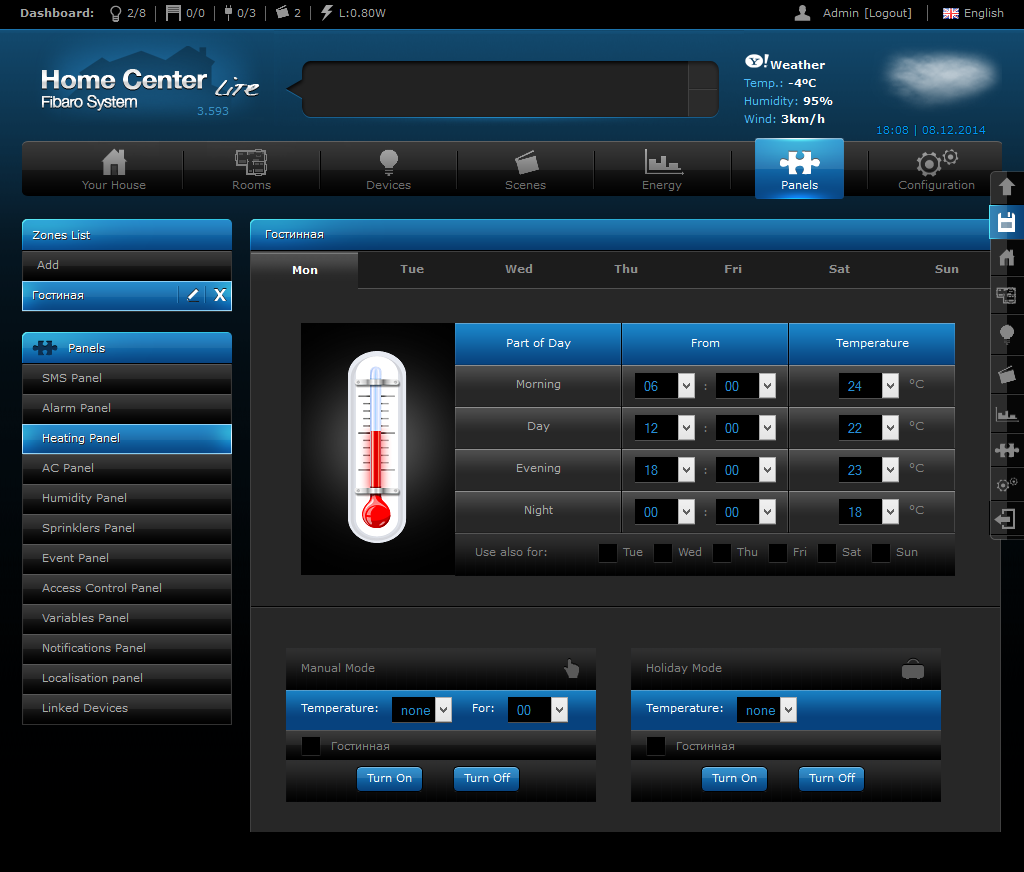

Далее эти комбинированные устройства используются, в частности, на панелях управления климатом (температурой и влажностью). Вы можете определить требуемое число зон с указанием, какие помещения в них входят, и установить для каждой из них недельное расписание. Дополнительно предусмотрен ручной режим на заданное число часов и режим отпуска, когда автоматического возврата к программе не происходит. В случае использования готовых термостатов, в текущей версии ПО предусмотрено только непосредственное управление ими (в том числе и из скриптов).

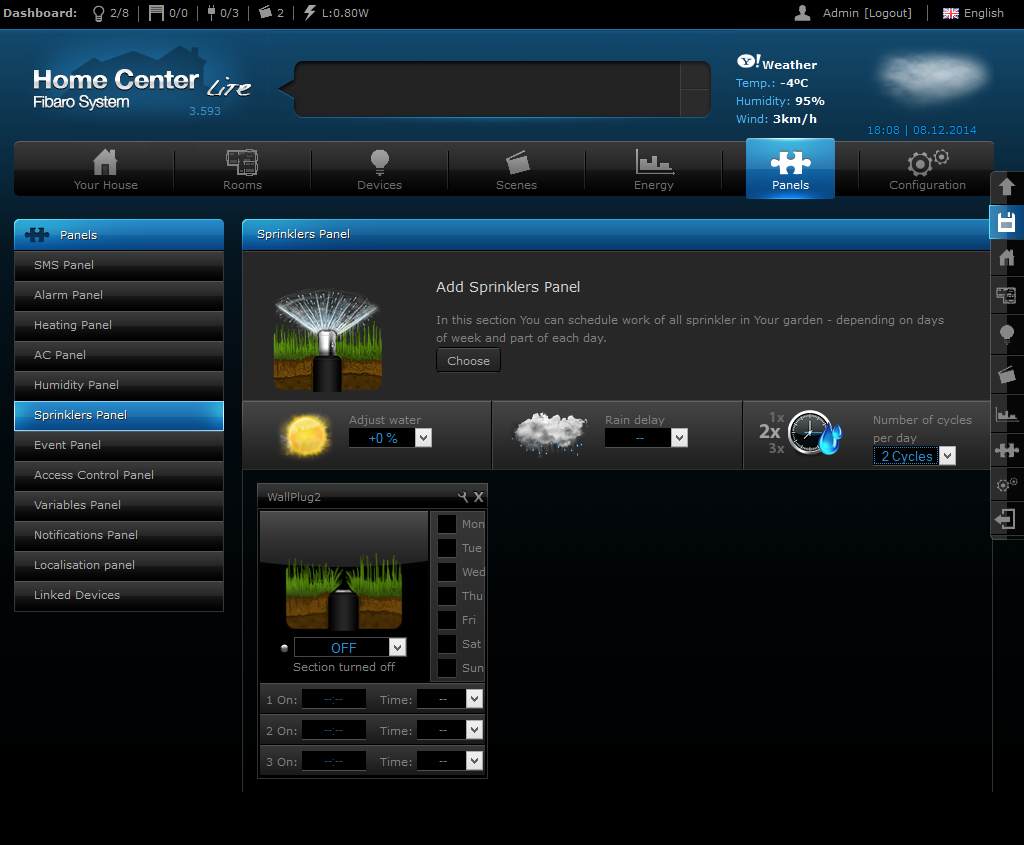

Владельцам загородных участков может пригодиться возможность управления поливом на основании расписания. После выбора необходимых реле, вы можете установить дни недели и интервалы для полива. Также поддерживаются принудительное включение и временные корректировки расхода воды.

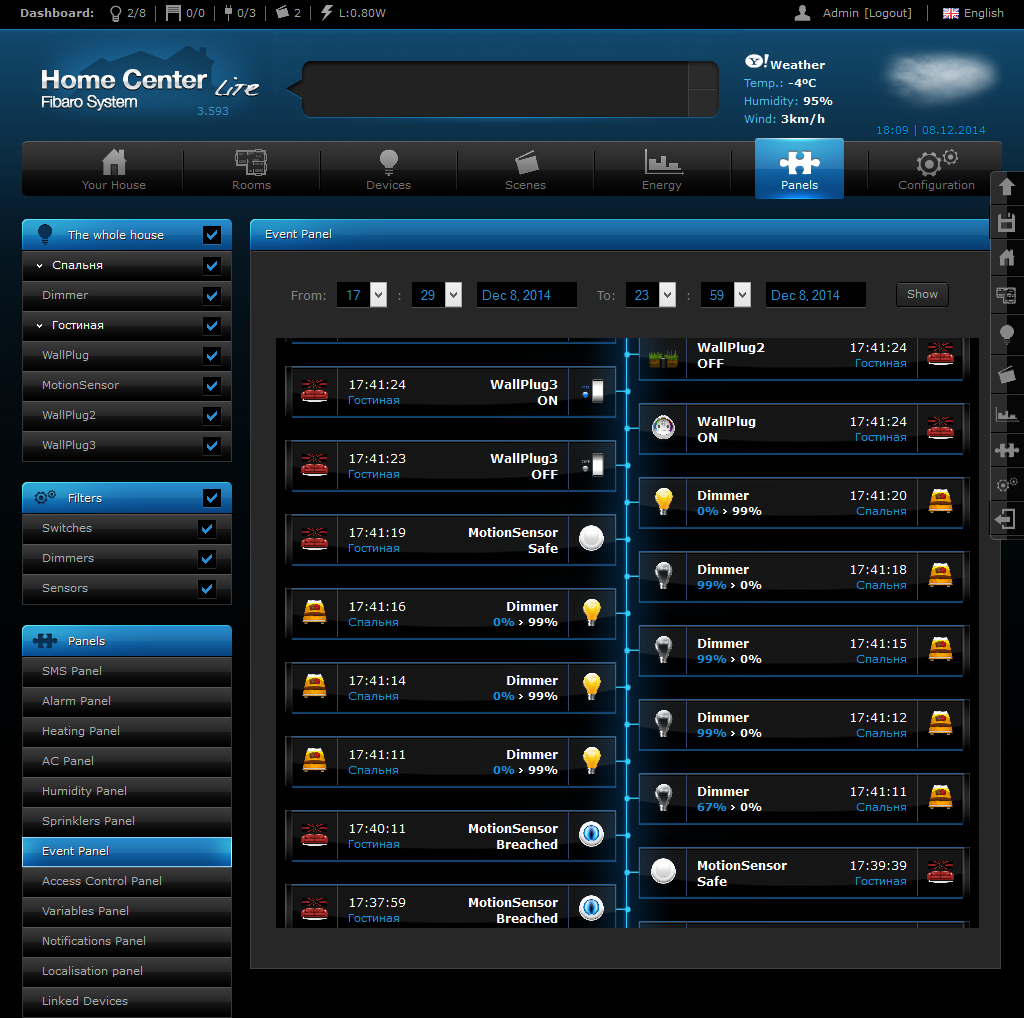

В этом же разделе находятся страницы для контроля работы системы. На «Event Panel» приводится вся история работы системы с указанием событий от датчиков и включения нагрузки. Для удобства поиска можно выбирать временной интервал и отображаемые комнаты или устройства.

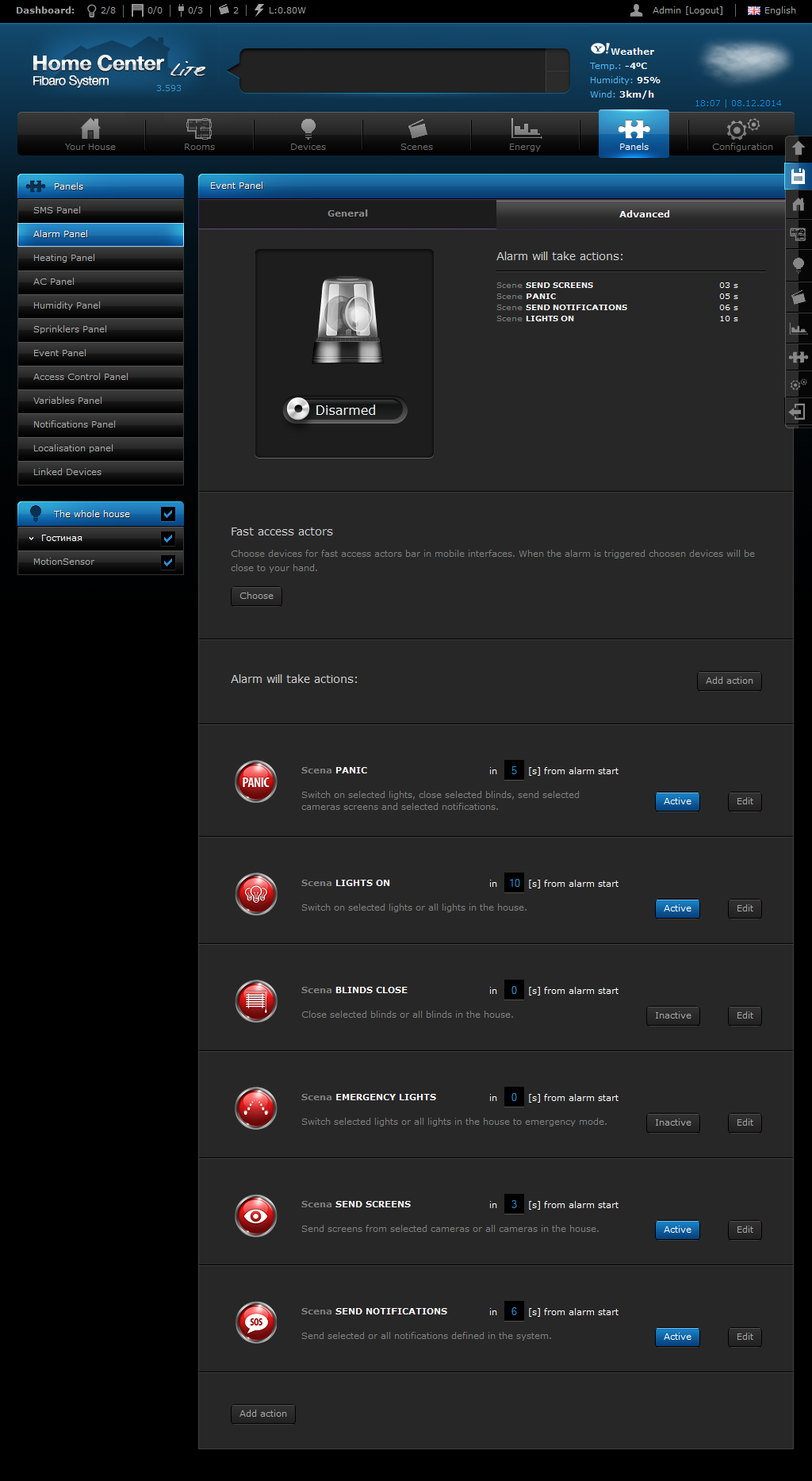

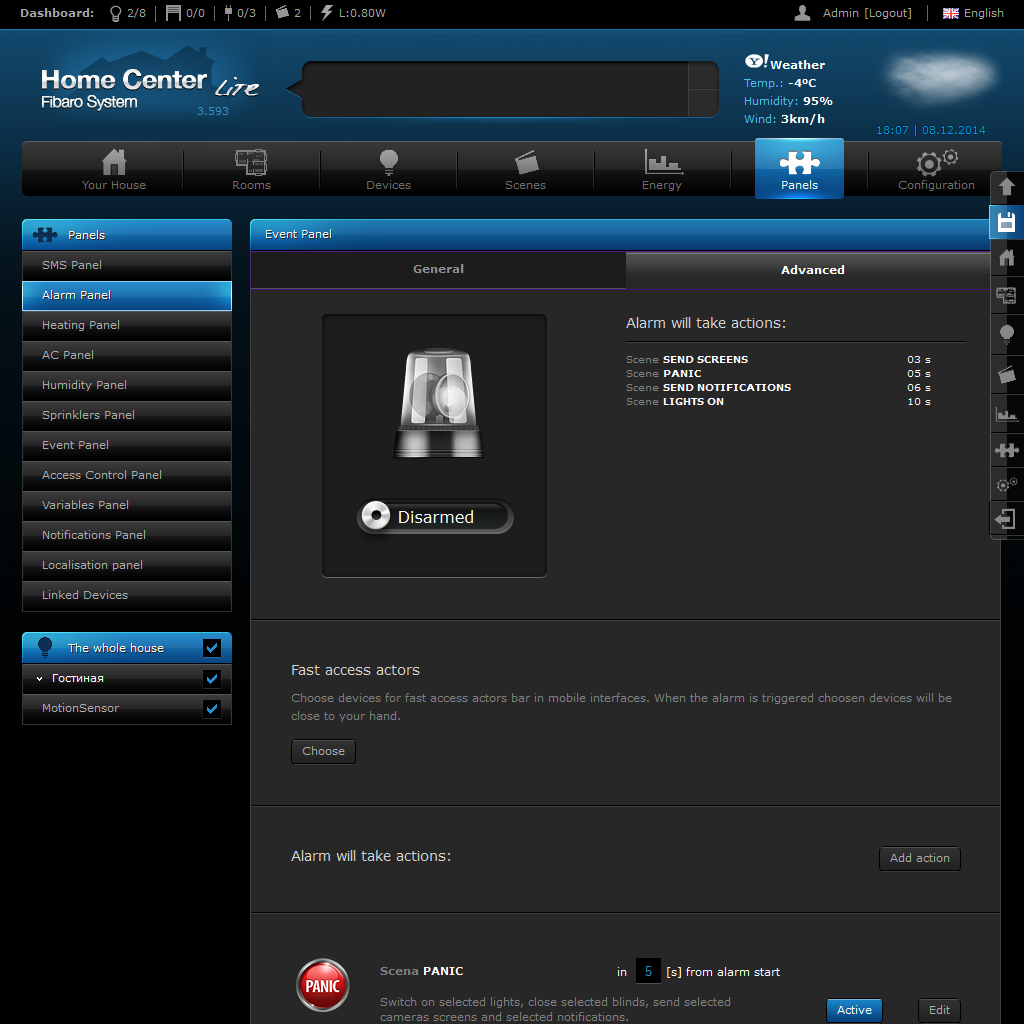

Контроллер имеет поддержку реализации функций охраны. Прошлая версия модуля использовала сочетание из трех устройств (постановка и снятие с охраны, датчик, индикатор) для определения требуемых зон, новое решение предоставляет более гибкие возможности конфигурации в части объединения сигналов с разных источников и использования схем оповещения, однако работает только с одной зоной. Правда, это ограничение частично обходится возможностью постановки в режим охраны только выбранных датчиков или комнат.

В настоящий момент поддерживаются датчики движения и открытия двери или окна. Предусмотрено несколько вариантов настраиваемых действий при срабатывании датчиков — отправка сообщений, включение освещения, отправка снимков с камер и другие. Есть возможность добавить и запуск своих схем. Для постановки на охрану используются соответствующие виртуальные кнопки в веб-интерфейсе или мобильном приложении. При этом для снятия с охраны требуется ввод дополнительного PIN-кода.

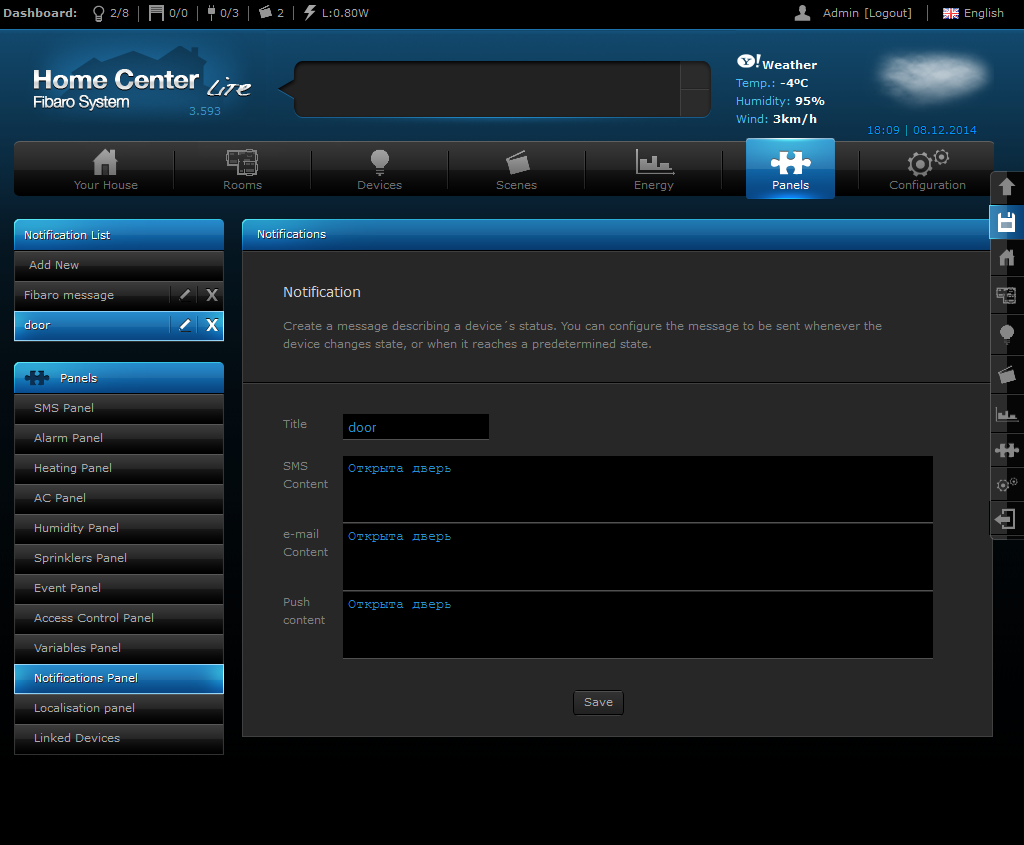

Контроллер имеет достаточно гибкую систему оповещений. Пользователь может запрограммировать требуемое число сообщений, указав текст для них. После этого, в свойствах устройств можно настроить отправку конкретного сообщения при изменении статуса, снижении уровня батарейки в автономных датчиках или других событиях. К сожалению, в HCL сообщения могут быть только простыми текстовыми, без использования переменных или показаний датчиков.

Панель SMS-сообщений в настоящий момент не актуальна для отечественных пользователей, поскольку сервис у нас не работает. А вот в некоторых других странах можно не только получать уведомления на свой телефон, но и управлять работой системы отправкой коротких сообщений на специальный номер.

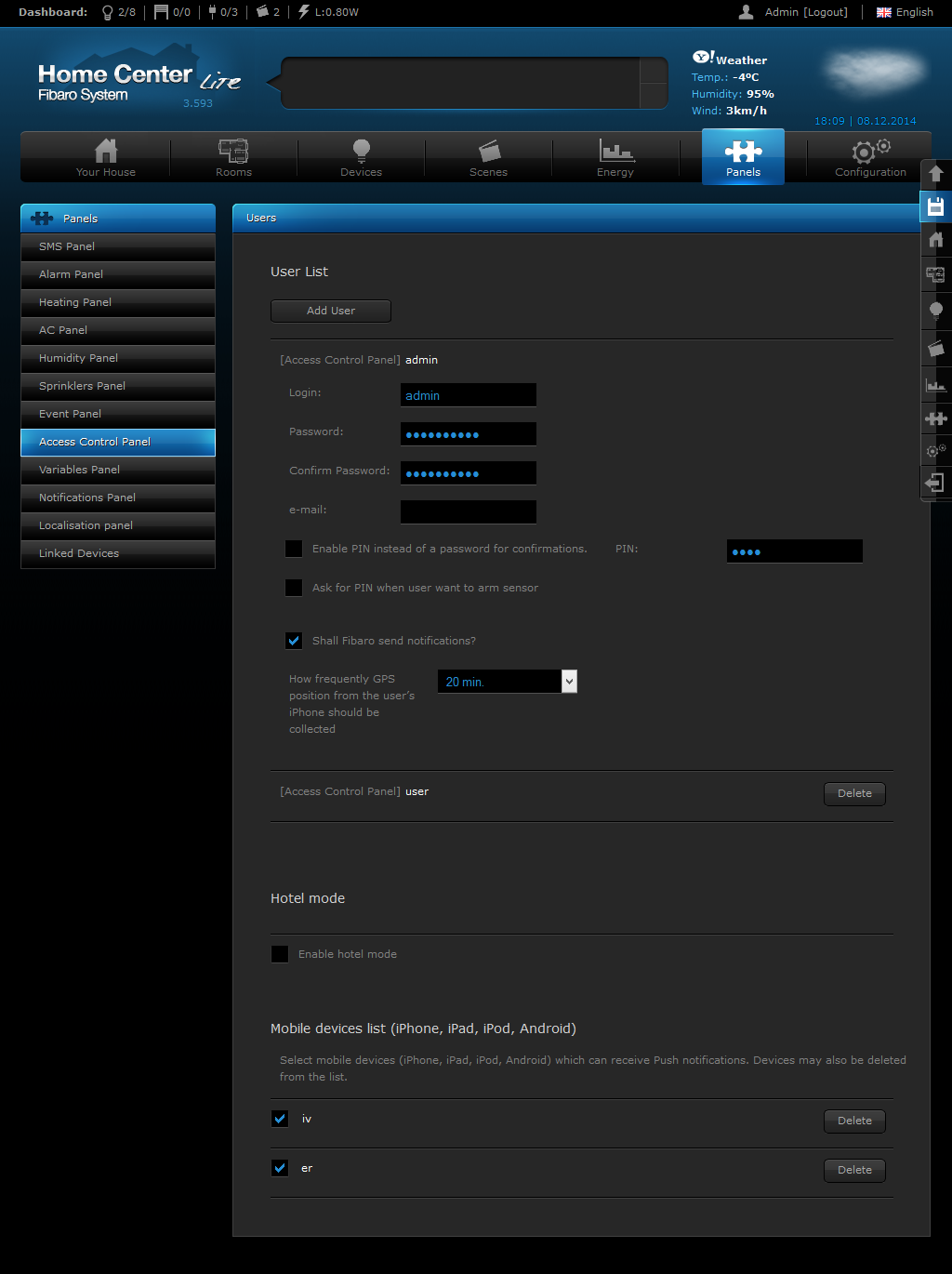

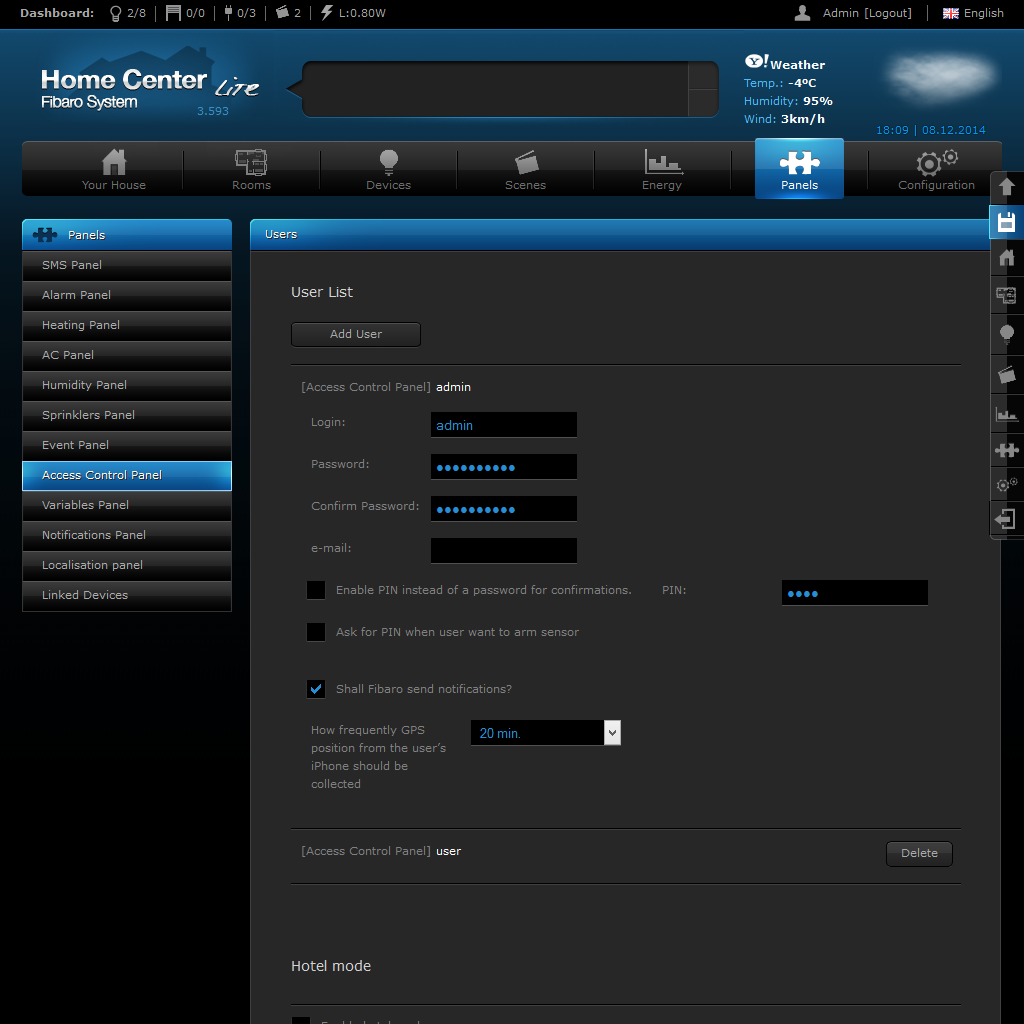

Немаловажным для использования системы является и управление пользователями. Можно запрограммировать требуемое их количество и выбрать для каждого устройства и сцены, которые будут ему видны. Есть также необычный «Режим гостиницы», в котором пользователь сможет управлять только закрепленной за ним комнатой.

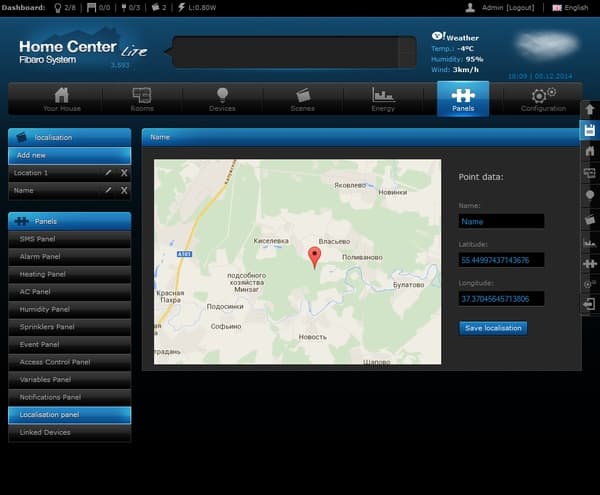

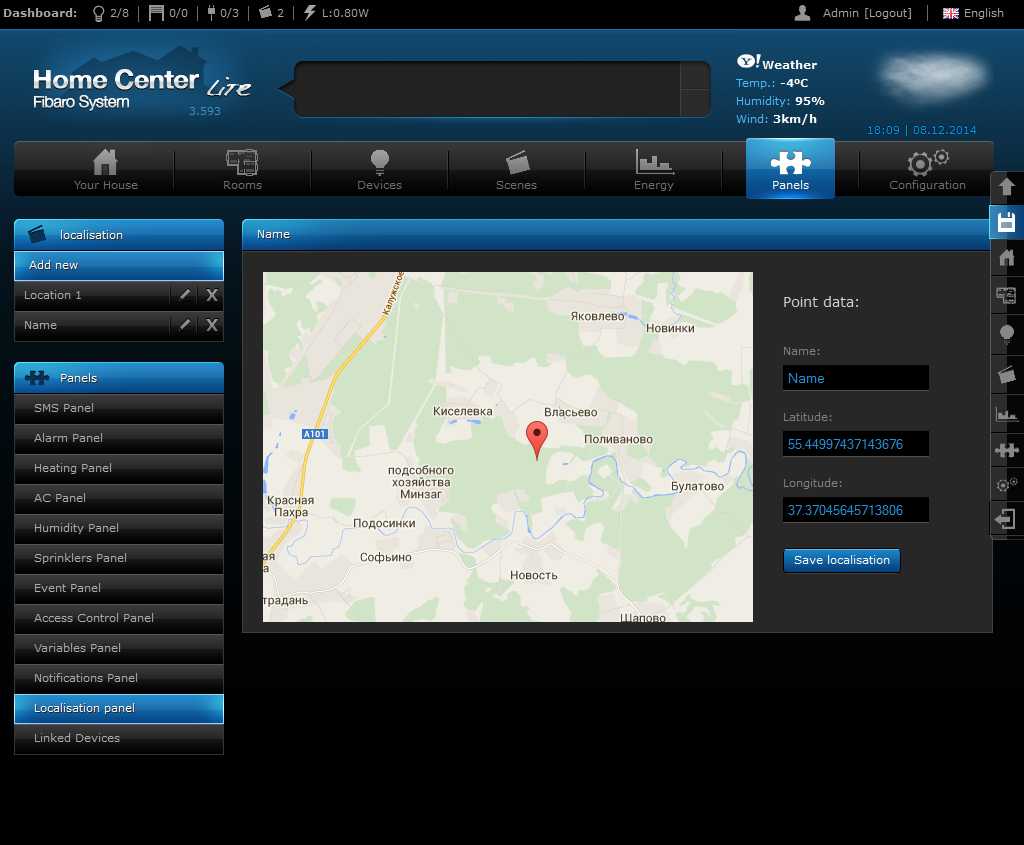

В случае работы с мобильными устройствами, предусмотрено использование информации о местоположении пользователей. На странице «Localization» можно создать необходимые отметки, указав имя и географические координаты, и в дальнейшем использовать их в правилах, например, для активации сцен.

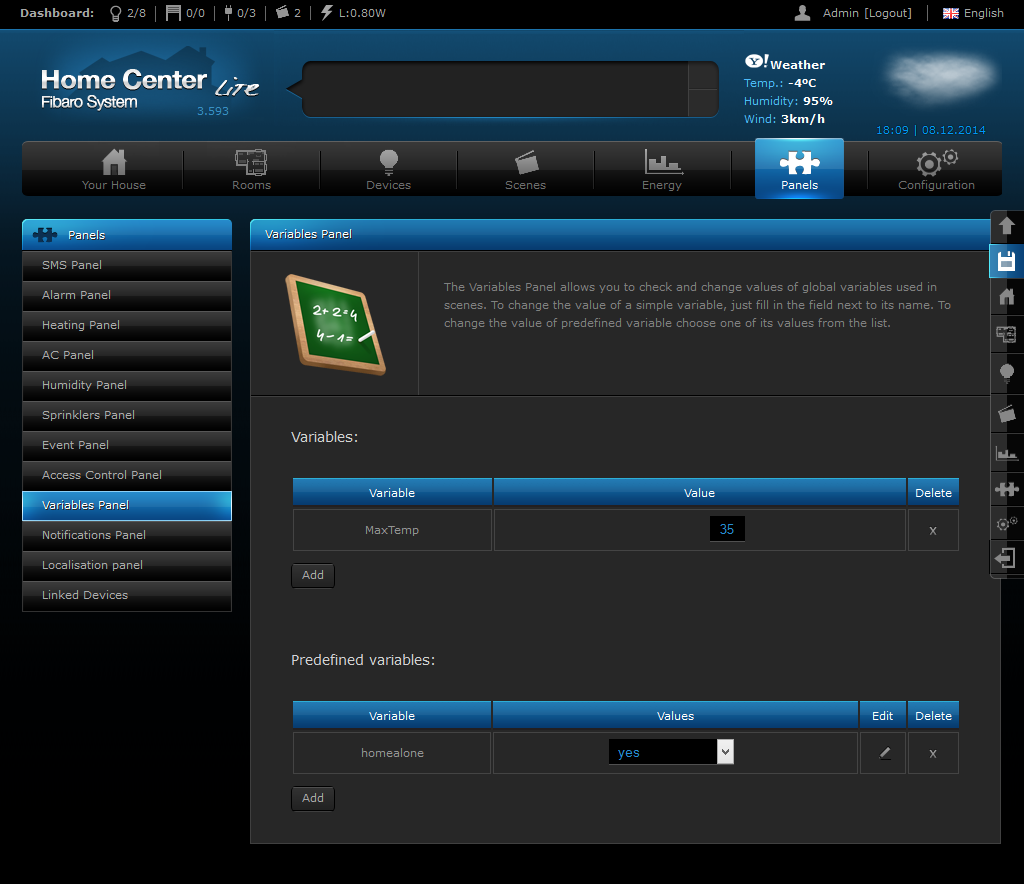

Для реализации сложных сценариев может пригодиться поддержка пользовательских переменных. В HCL предусмотрено два варианта — цифровые переменные и переменные с фиксированными значениями.

Использование системы

После настройки конфигурации системы и устройств, а также программирования требуемых алгоритмов работы, система начинает работать в автономном режиме. Напомним, что контроллер Fibaro HCL не требует для своей работы постоянного подключения к облачным сервисам.

Управление системой автоматизации возможно через веб-интерфейс или фирменные мобильные приложения. Во втором случае можно использовать два варианта для обеспечения удаленного доступа — белый адрес на роутере и трансляция портов или подключение через облачный сервис компании. Для этого необходимо сначала создать специальный аккаунт на сайте https://home.fibaro.com/cmh/index.php. При регистрации традиционно указываются имя пользователя, адрес электронной почты и пароль. На следующем этапе вы должны добавить ваши контроллеры к этой учетной записи, для этого потребуется знать серийный номер и MAC-адрес. Интересно, что в отличие от многих других аналогичных устройств, на упаковке HCL эта информация не приводится, но есть на корпусе модели и конечно в веб-интерфейсе. После осуществления этих операций вы сможете получить доступ к полноценному веб-интерфейсу контроллера (в том числе и с просмотром видео с камер) через облачные сервисы производителя. Отметим, что для этого конечно потребуется ввести и данные локального аккаунта системы. Аналогичная схема с двумя учетными записями используется и для подключения фирменной утилиты на мобильных устройствах.

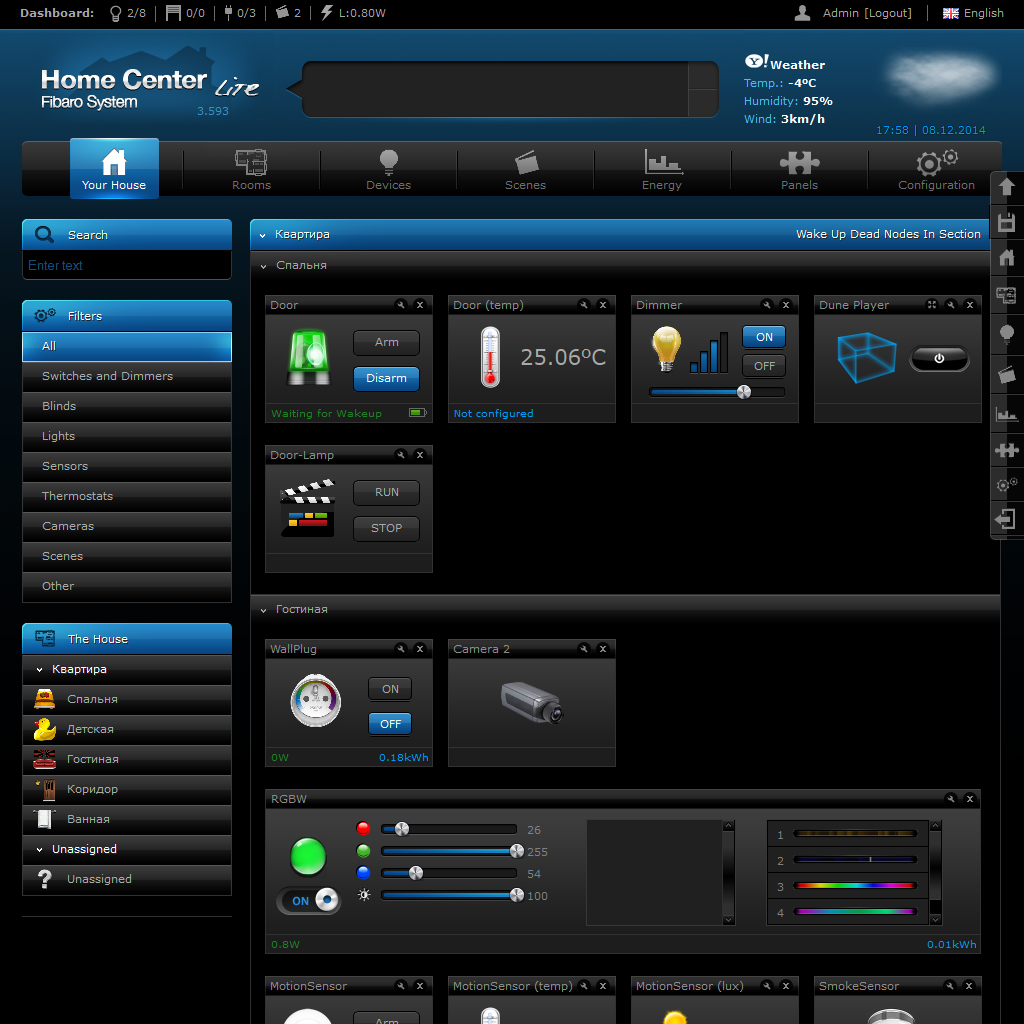

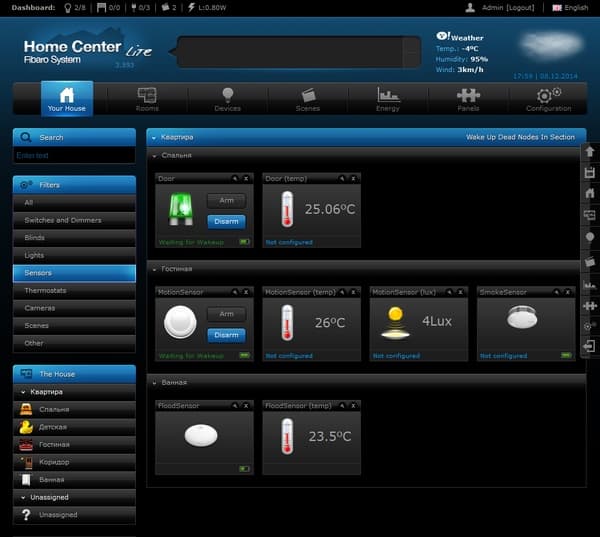

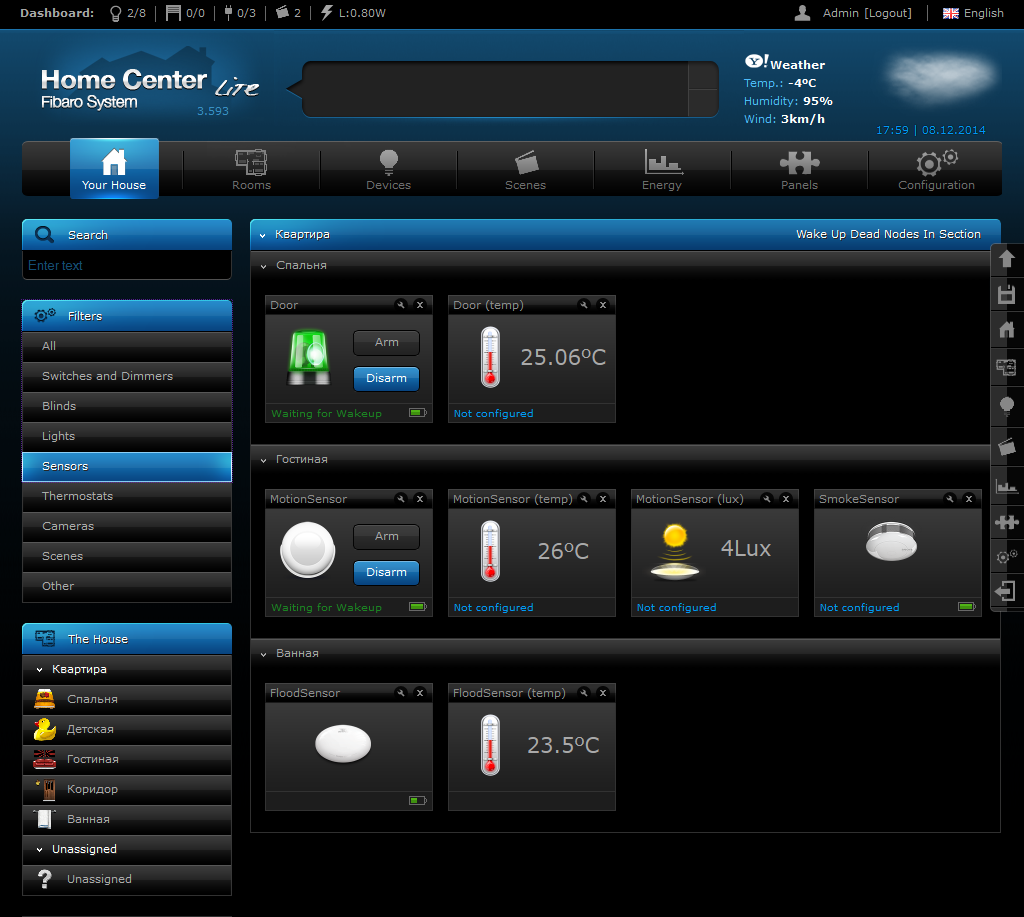

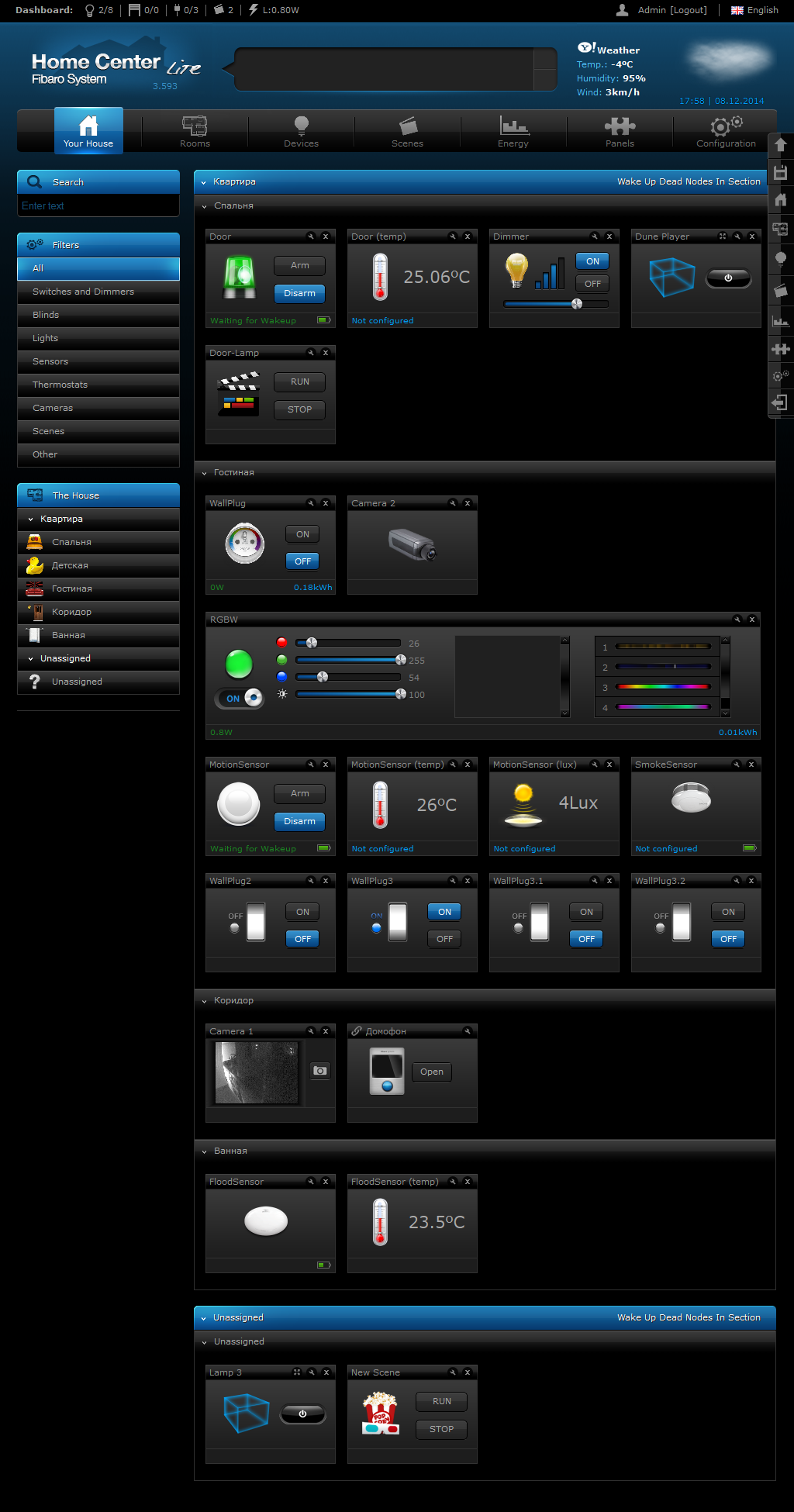

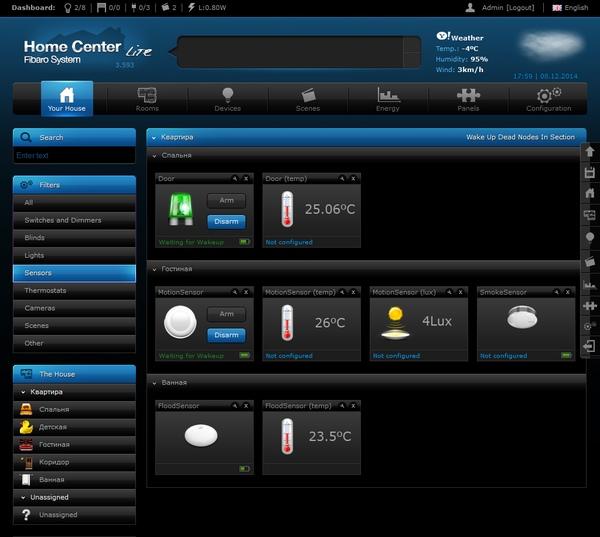

Веб-интерфейс контроллера в рабочем режиме позволяет получить доступ к состоянию и непосредственному управлению всеми установленными в системе устройствами. Среди них также присутствуют сцены и виртуальные устройства. Предусмотрен встроенный поиск, а также сортировка по комнатам и типам устройств.

Внешний вид представленных значков зависит от их типа и может быть изменен пользователем. Для комнат дополнительно указываются их характеристики, такие как температура и энергопотребление. Здесь же можно осуществлять групповые операции — например, выключать весь свет в комнате или открывать жалюзи.

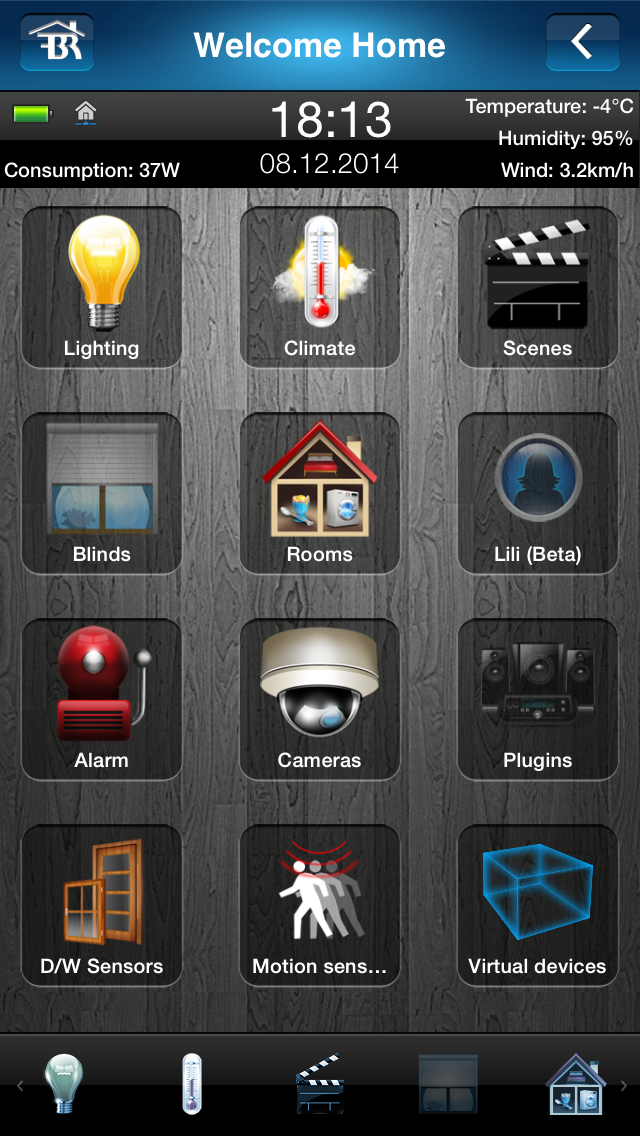

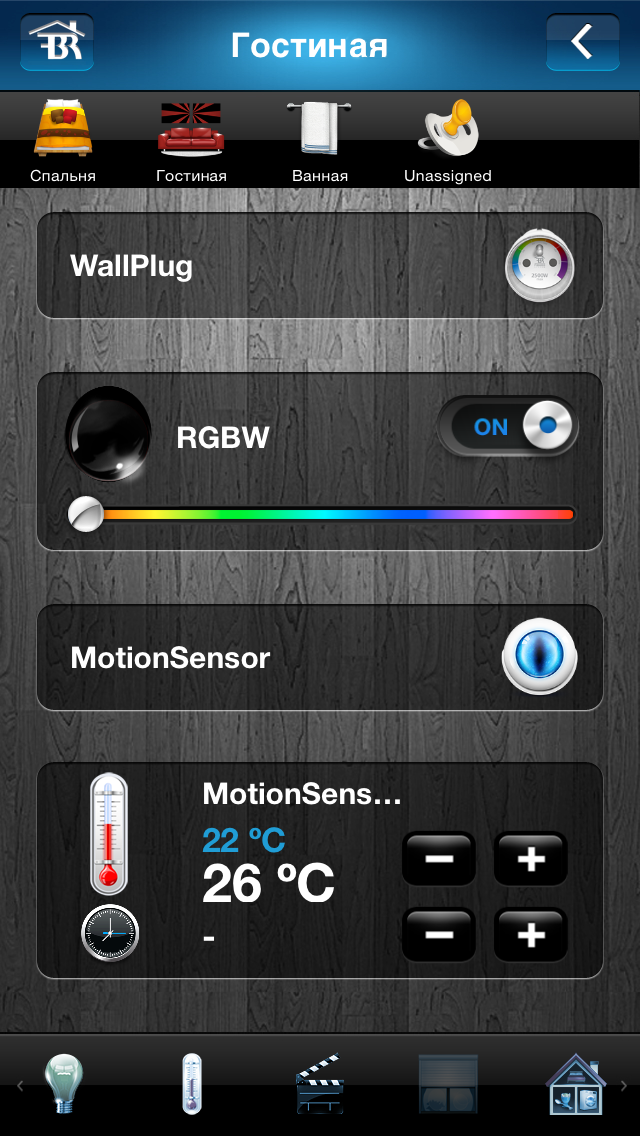

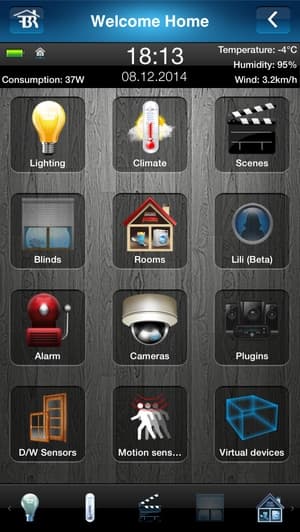

Интерфейс управления Fibaro Home Center Lite в смартфоне с iOS    Интерфейс управления Fibaro Home Center Lite в смартфоне с iOS

Приложение для смартфонов получилось достаточно удобным. Оно отлично справляется с основными задачами мониторинга и контроля над системой автоматизации. Даже на устройстве с относительно небольшим экраном вполне комфортно управлять как домом и комнатами, так и отдельными устройствами.

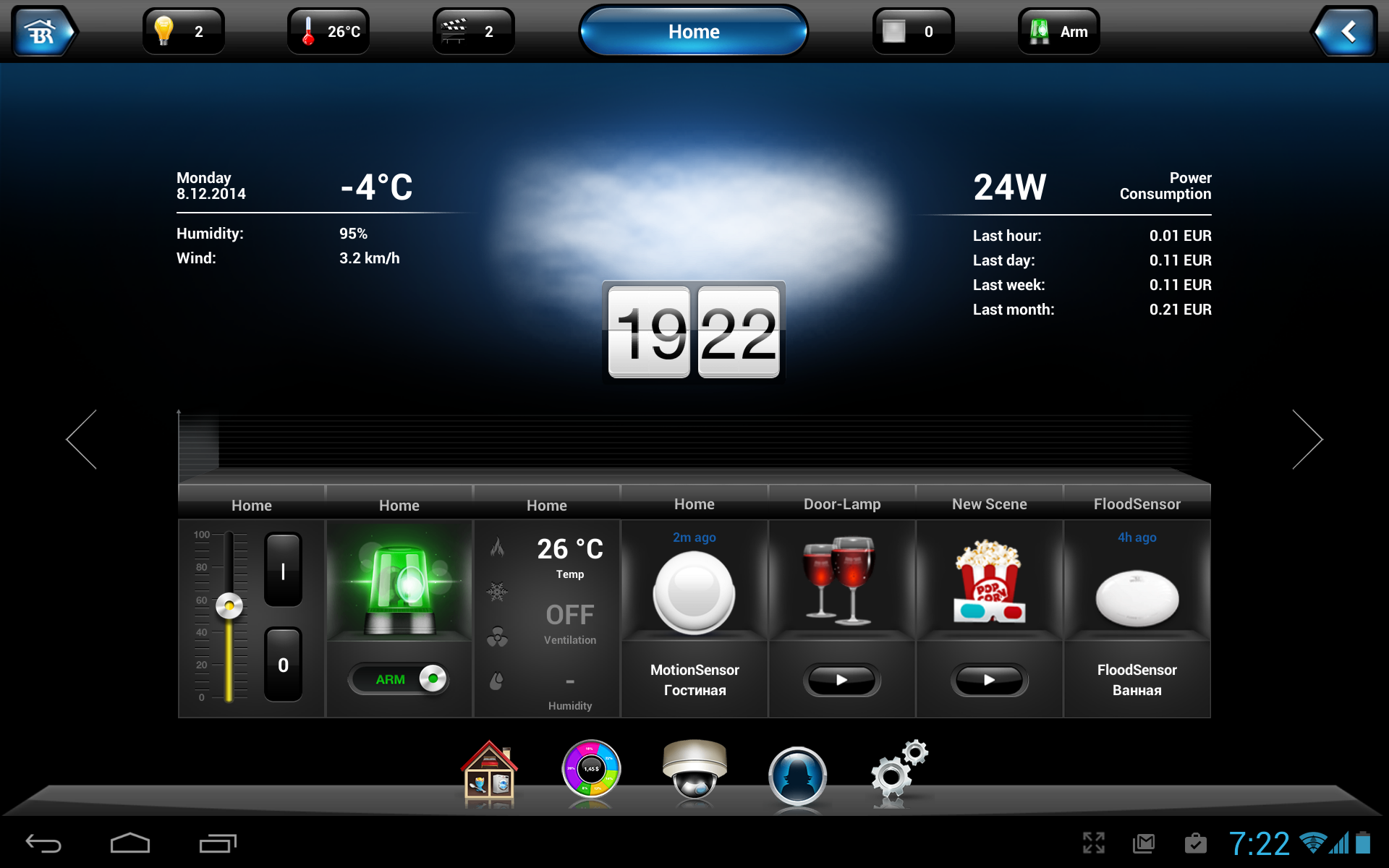

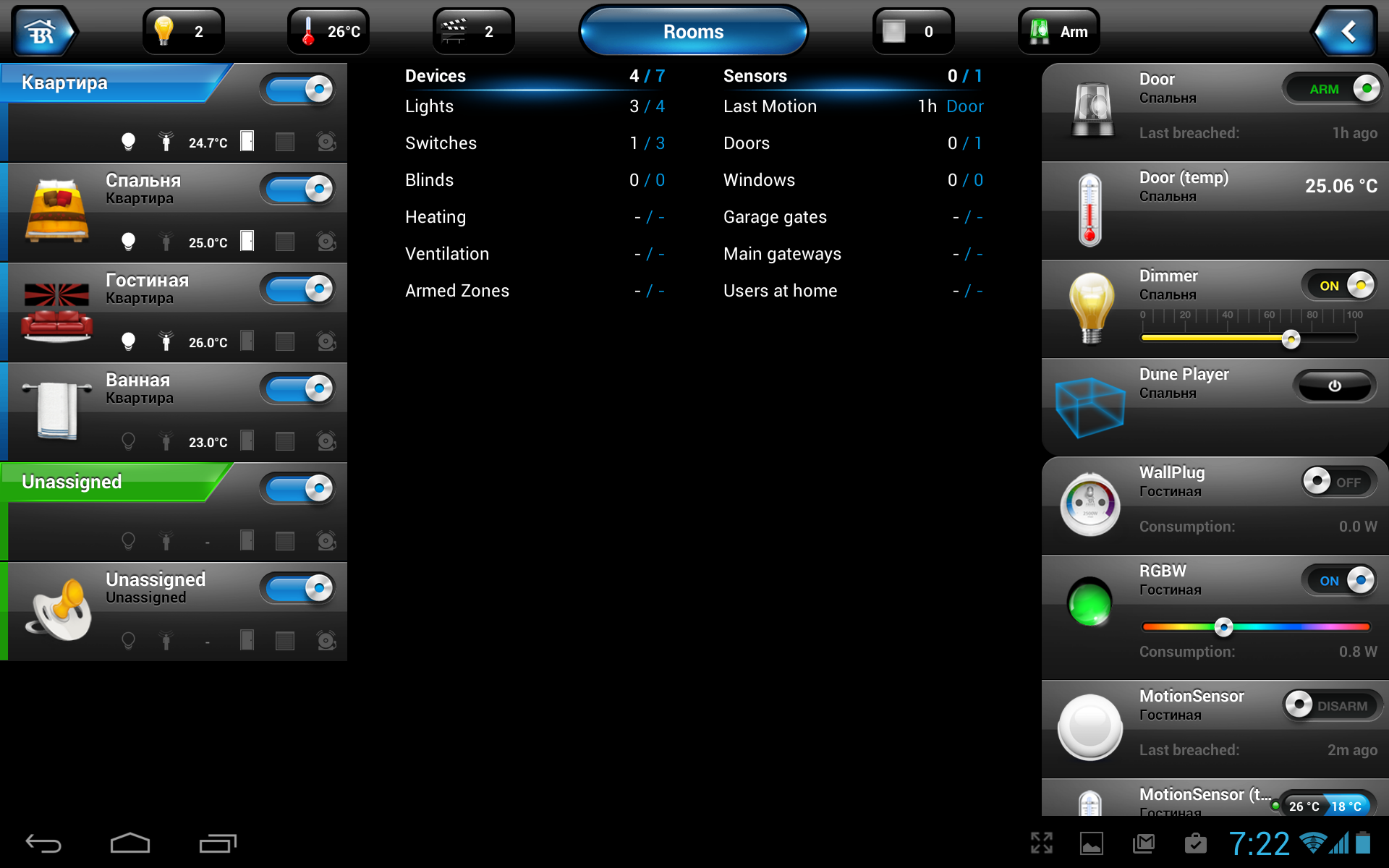

Интересно отметить, что версия для планшетов имеет не просто увеличенное число значков, а полностью переработанный интерфейс со всплывающими окнами и другими элементами, позволяющий более эффективно использовать крупные экраны.

Заключение

Компактный контроллер Fibaro Home Center Lite является очень интересным решением для создания системы домашней автоматизации. Поддержка стандарта Z-Wave позволяет гибко выбрать требуемый набор датчиков и исполнительных устройств, а также осуществить установку, даже не имея специальной подготовки и не нарушая ремонта. Модель интересна своим удобным интерфейсом управления, наличием фирменных утилит для мобильных устройств, возможностью автономной работы и поддержкой удаленного доступа через облачный сервис.

Производитель предусмотрел несколько встроенных алгоритмов работы для реализации популярных сценариев автоматизации, в числе которых сцены, управление температурой и влажностью помещений, учет энергопотребления и охрана помещений. Настройка базовых схем взаимодействия устройств не вызывает сложностей. В то же время, в программном обеспечении присутствуют не всегда очевидные внутренние правила и настройки, с которыми может быть непросто разобраться, особенно учитывая отсутствие актуальной документации и встроенной справки.

Решение не подразумевает широких возможностей расширения и программирования. Однако поддержка виртуальных http-устройств и визуальный язык составления сценариев могут быть полезны в некоторых ситуациях. При необходимости выйти за эти рамки можно воспользоваться открытым API для взаимодействия контроллера по сети с другой вычислительной системой.

Отдельно стоит сказать пару слов про устройства для сети Z-Wave, производимые Fibaro. Они, пожалуй, являются сегодня наиболее функциональными и самыми красивыми в данном сегменте рынка. Видно, что компания уделяет этим вопросам много внимания. Это подтверждается и многочисленными наградами, которые они заслужили.

К сожалению, и в этот раз не удалось избежать знакомой ситуации с выбором из «хорошо, быстро, недорого». Рассмотренная модель контроллера предлагается сегодня на отечественном рынке примерно за 22 тысячи рублей. Оценить адекватность цены достаточно сложно, поскольку в данном сегменте рынка нет похожих моделей контроллеров. Однако если учесть качественное программное обеспечение, сервисы и поддержку, сумма уже не кажется существенно завышенной.



Благодарим компанию Z-Wave.me, официального представителя
Fibaro в России, за оказанную техническую поддержку
