После 42-дюймовой «плазмы» Panasonic VIERA TH-R42PY85 в нашей тестовой лаборатории на некоторое время задержалась модель с 50-дюмовым экраном — Panasonic VIERA TH-R50PY800, которой и посвящена данная статья. В ряду линеек моделей аудио/видеотехники Panasonic наблюдается высокая степень унификации. Если используемые компоненты и функциональность и не полностью аналогичны, то, по крайней мере, имеют минимальные вариации и сходный дизайн. Поэтому часть материала данной статьи пересекается с материалом про ЖК-телевизор Panasonic VIERA TX-R37LZ85 и Плазменный телевизор Panasonic VIERA TH-R42PY85.
Содержание:
- Комплект поставки, технические характеристики и цена
- Внешний вид
- Пульт
- Коммутация
- Меню и локализация
- Дополнительные возможности
- Звук
- ТВ-тюнер
- Изображение
- Определение времени отклика и задержки вывода
- Оценка яркости и качества цветопередачи
- Измерение равномерности черного и белого полей
- Выводы
Комплект поставки, технические характеристики и цена
Вынесены на отдельную страницу.
Внешний вид

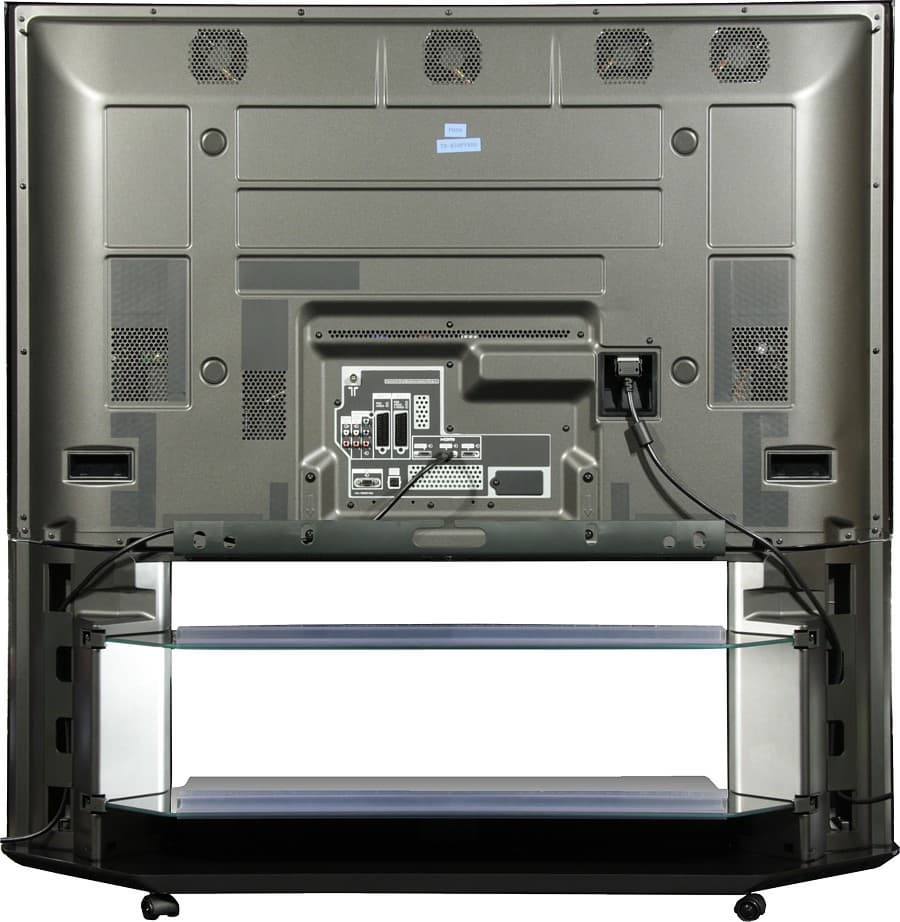

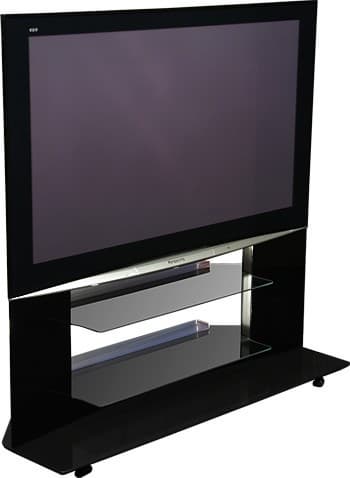

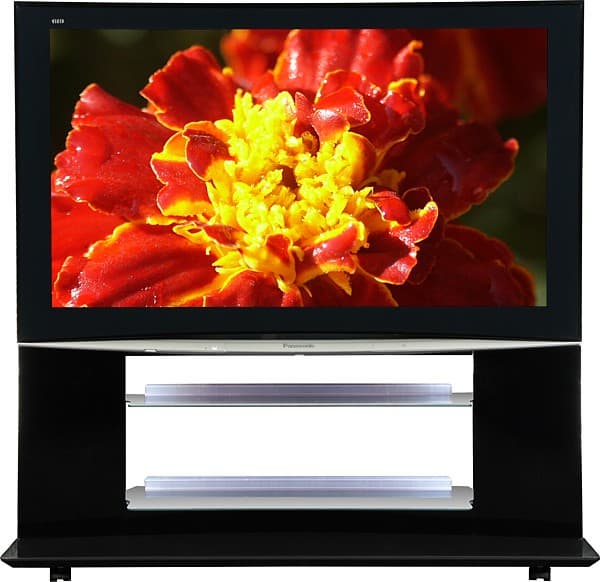

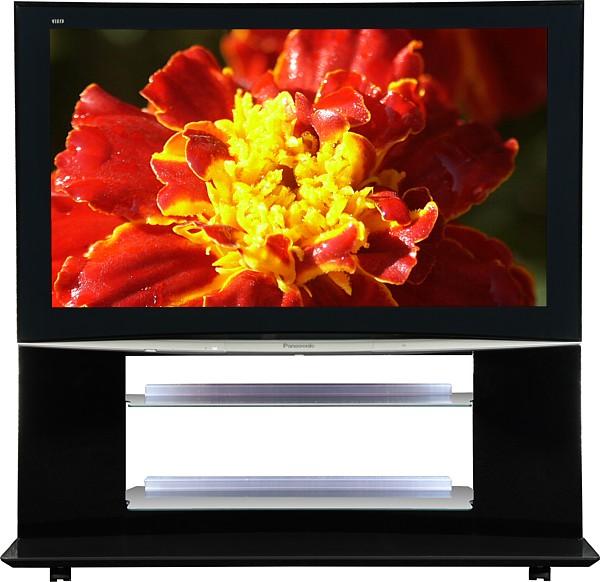

Домашний кинотеатр начинается со стойки под технику… В комплекте с телевизором нам досталась как штатная подставка, так и роскошная A/V-стойка TY-S50PZ800W. Штатная подставка очень похожа на подставки телевизоров Panasonic VIERA TX-R37LZ85 и TH-R42PY85, значимые отличия — это увеличенные размеры и уменьшенный до 10 градусов угол поворота. Использование этой подставки подразумевает установку на стол или стойку, хорошо, если они уже есть, согласуются по дизайну с телевизором и способны выдержать его вес. Если нет, то приобретение стойки TY-S50PZ800W может стать вполне оправданным решением. В демонтированном состоянии эта стойка помещается в не очень большую коробку. Основные элементы конструкции стойки — это широкое основание (толстая пластина ДВП, покрытая рояльным лаком, опирается на 4 поворотных колесика), две пластиковые опоры и несущая поперечина, на которую монтируется телевизор. Между опорами закрепляются две стеклянные полки.
Полки выглядят достаточно прочными (разрешается помещать до 12 кг на верхнюю и до 20 кг на нижнюю), но с установленными пластиковыми ограничителями на задней кромке полок глубины для размещения габаритной аппаратуры чуть-чуть не хватает. Приходится или снимать ограничители, или мириться с тем, что передняя часть плеера/ресивера будет немного свешиваться. Конструкция стойки достаточно жесткая, а благодаря широкому основанию случайно опрокинуть телевизор, смонтированный на ней, невозможно. В стойке предусмотрены каналы, скобы и т. д. для скрытого (при взгляде спереди) размещения кабелей.
Экран телевизора и относительно широкая рамка вокруг него прикрыты стеклянной пластиной, по периметру окантованной черной металлической рамкой (видимо, алюминиевый сплав с анодированной поверхностью). Следы от пальцев на стекле заметны, но легко и без последствий устраняются, так как поверхность стекла в отличие от пластика так просто не поцарапаешь.

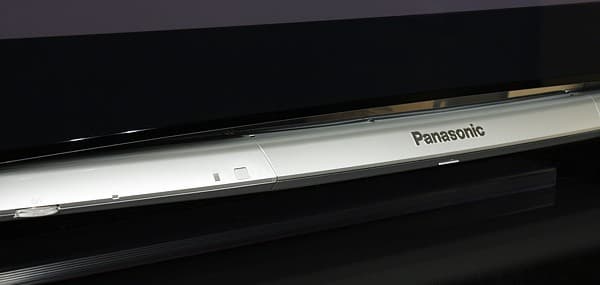

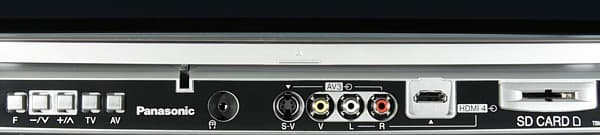

Объемная накладка под экраном, изготовленная из пластика с серебристым покрытием, подчеркивает черноту рамки. Крышка по центру накладки скрывает кнопки управления, выход на наушники, фронтальный аудио/видеовходы для оперативного подключения источников и слот картовода для SD-карт.
Слева от крышки расположены механический выключатель питания, индикатор состояния (неяркий, светится красным в режиме ожидания и зеленым — при работе), датчик освещенности и ИК-приемник, справа — индикатор присутствия SD-карты в слоте. Между серебристой накладкой и рамкой экрана в глубине находится узкая зеркальная вставка. Кажется, что телевизор не имеет динамиков, но звук и неприметные решетки, которые можно обнаружить при взгляде снизу, выдают наличие встроенных источников звука. Кожух, прикрывающий заднюю панель, выштампован из тонкого листа алюминиевого сплава и имеет матовое темно-серое покрытие. Разъемы для стационарного подключения к аппаратуре находятся в неглубокой нише чуть ниже центра задней панели. Ориентированы эти разъемы назад, перпендикулярно экрану.
Разъем питания направлен вниз и немного назад. Фирменный кабель питания оборудован специальной пластиковой защелкой, предотвращающей выпадение. Два комплектных пластиковых хомута с клипсами, вставляемыми в отверстия на задней панели, помогут зафиксировать отходящие кабели. На задней панели можно обнаружить прямоугольные углубления с пластиковыми вставками (ручки для переноски), 4 круглые заглушки (прикрывают отверстия для монтажа на настенном кронштейне) и вентиляционные отверстия.
Охлаждение активное, теплый воздух выдувают 4 вентилятора, расположенные в верхней части. Работают вентиляторы очень тихо, даже если находиться в метре перед экраном, то шум системы охлаждения едва превышает порог слышимости.
Пульт

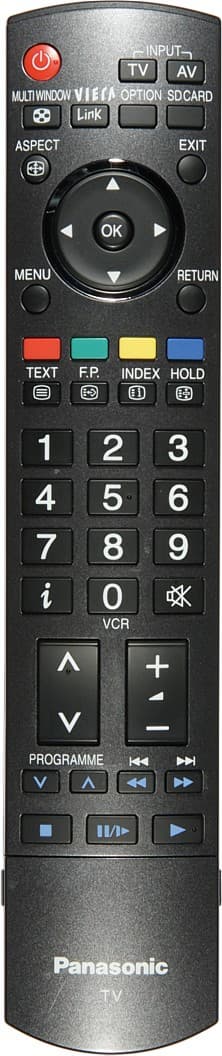

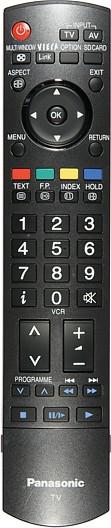

На пульте от TH-R50PY800 на одну кнопку больше, чем на пульте от TH-R42PY85. Больше существенных различий нет. Форма пульта эргономичная, цифровые кнопки и две самые главные кнопки-качалки очень крупные, четырехпозиционная навигационная кнопка с кнопкой OK в центре удобная, подписи к кнопкам крупные и контрастные.
Крышечка прикрывает редко используемые кнопки, случайное нажатие на которые может привести к нежелательным последствиям. С помощью пульта можно управлять техникой от Panasonic — видеомагнитофоном, DVD-плеером и т.д. Перенастроить пульт на технику другого производителя, к сожалению, нельзя.
Коммутация

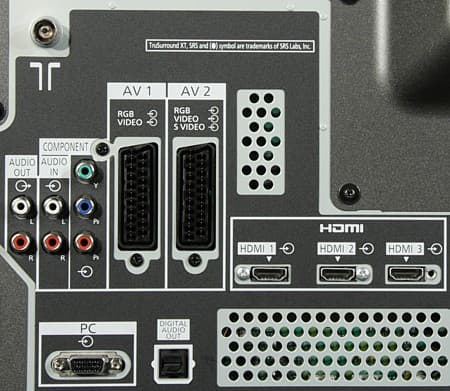

Аналоговым видеовходам соответствуют свои аналоговые аудиовходы (в SCART-ах, пара RCA для композитного входа и S-Video, еще пара RCA — для компонентного и VGA), HDMI-входы принимают цифровые аудиосигналы (стереофонические PCM), а два из четырех HDMI (1 и 4) могут работать в связке аналоговыми аудиовходами (режим задается в меню). Пользователь может указать, какой из двух SCART-ов будет использоваться для передачи сигналов Q-Link, и какой видеосигнал (есть ограничения) будет через него выводиться.
Внешнюю аудиосистему можно подключать к SCART-ам, к паре RCA и оптическому цифровому интерфейсу. Меню выбора видеовхода вызывается кнопкой AV пульта, возврат к просмотру ТВ — кнопка TV. Входу можно присвоить имя, выбрав из списка предустановленных или введя свое, также вход можно отметить как неиспользуемый.

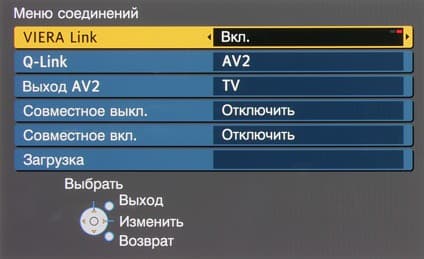

Телевизор умеет сам переключаться на активировавшиеся входы SCART и HDMI. Заявлена поддержка управления внешними устройствами по SCART (Q-Link) и по HDMI (HDAVI Control 3). Управление в основном касается записи на внешнее устройство, совместного включения/выключения и т.д. При этом желательно использовать оборудование, совместимое с HDAVI Control, так, например, подключенный по HDMI к телевизору BD-плеер, поддерживающий базовые команды CEC, с пульта телевизора никак не управлялся.
Меню и локализация

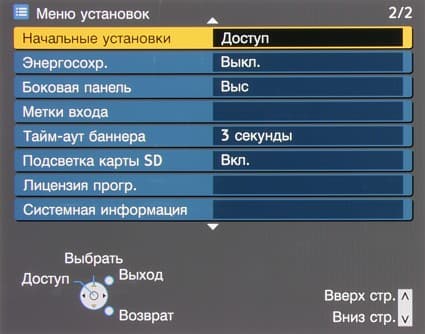

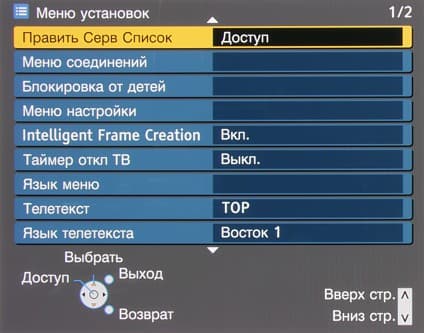

Меню крупное, шрифт удобочитаемый, навигация удобная и экономная. При настройке изображения меню с экрана исчезает, остается только ползунок параметра или короткое информационное сообщение, что позволяет без помех оценить изменения картинки. Правда, ползунки лишены шкалы или цифрового значения. Запомнить и вернуть, как было, не получится, можно только сбросить к заводским значениям. Существует короткое (1-3 пункта) контекстное меню, вызываемое кнопкой OPTION.
Есть русская версия графического интерфейса. Перевод хороший.
Дополнительные возможности
Выбранные ТВ-каналы и входы (все сразу или по отдельности) можно заблокировать PIN-кодом. Таймер на выключение имеет диапазон 15-90 мин. Телевизор умеет показывать JPG-картинки с SD-карт памяти (заявлена поддержка карт с емкостью до 16 Гбайт включительно).

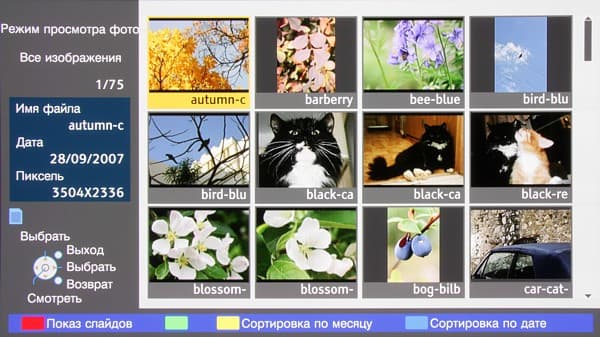

Есть режим миниатюр и слайд-шоу с настраиваемым интервалом смены изображения (5-120 с), которое можно зациклить. Курсорными стрелками вверх-вниз картинки вращаются с шагом 90 градусов. Изображения можно группировать по дате или по месяцу (данные берутся из Exif). При просмотре картинок подсказка по текущим функциям вызывается нажатием на кнопку i или OPTION. JPG-картинки отображаются идеально — они плотно вписаны в экран, пропорции сохраняются, четкость и цветопередача великолепные.
Кроме показа картинок телевизор умеет проигрывать с SD-карт видеофрагменты, записанные SD-видеокамерами. Поддерживаются форматы MPEG-2 и AVCHD. При тестировании этой функции телевизор успешно воспроизвел MPEG-2-файлы PAL-разрешения с записанной на видеокамере Panasonic SD-карты, но ничего не нашел на SD-карте с копиями AVCHD-записей, сделанных на SD-видеокамере Panasonic. Видимо, для успешной работы функции проигрывания видеофайлов требуется строгое воссоздание всей структуры и наполнения SD-карт, записанных видеокамерой.
Звук

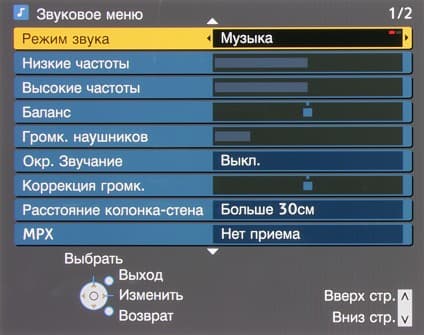

В телевизоре есть регулировки уровня высоких и низких частот, стереобаланса, громкости в наушниках и отдельная для каждого канала и входа дополнительная коррекция уровня громкости.
Облагородить звук помогут две функции окружающего звучания: Вирт. окр. звук и SRS TruSurround XT. Настройка Расстояние колонка-стена оказывает влияние на передачу низких частот. Есть только два предустановленных, но редактируемых профиля — Музыка и Речь. При подключении наушников динамики не отключаются. Для отключения динамиков нужно воспользоваться кнопкой на пульте.
Встроенные акустические системы хорошо передают частоты от не очень низких, до высоких. Звук без явных искажений, громкость достаточная. В наушниках звук чистый, хорошо воспроизводятся все частоты, запас громкости огромный, постороннего фона нет.
ТВ-тюнер

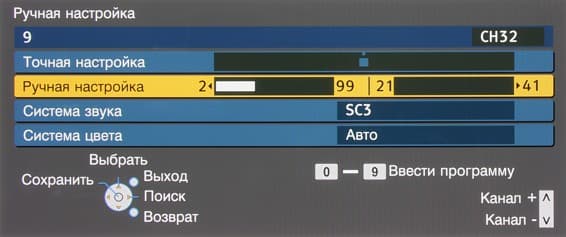

Тюнер телевизора при приеме на комнатную антенну в условиях нашего тестового помещения нашел 17 станций, 11 показывали очень хорошо, 6 — приемлемо (иногда требовалась тонкая настройка антенны). Результат значительно превышает средний. Список каналов, полученный в результате автопоиска, можно отсортировать вручную. В свойствах канала редактируются: система звука, система цвета, название и флаг пропуска. Кроме того, можно подправить частоту вручную и запустить поиск от текущего канала.

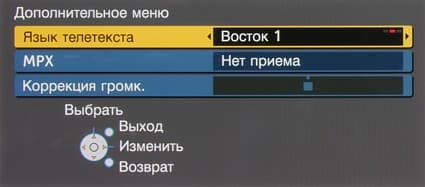

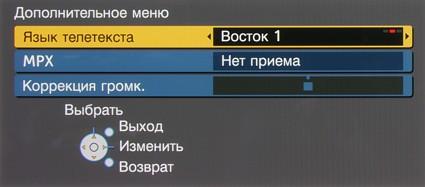

Телевизор показывает телетекст (для русского нужно выбрать Восток 1 в установках, есть режим PAT — картинка и телетекст) и декодирует стереозвук (NICAM/A2).
Тестирование с помощью референсного источника ТВ-сигнала показало, что в случае неослабленного ТВ-сигнала яркостная четкость изображения составляет около 520 ТВЛ, цветовая — около 90 ТВЛ, тонкие градации оттенков отображаются в диапазоне от белого до стандартного черного.

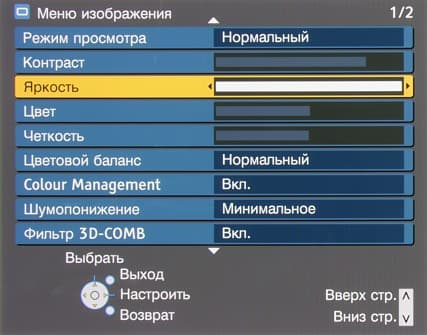

Настроек изображения не очень много. Остановимся на тех, чье действие неочевидно из названия: Растровый фон — регулировка оттенка в случае NTSC-сигнала, Colour Management — некоторое повышение насыщенности цветов, проявляется как минимум в повышении насыщенности небесных оттенков, Digital Cinema Colour — явным образом делает красный более насыщенным и увеличивает четкость цветовых переходов, Фильтр 3D-COMB — устранение цветовых артефактов в случае композитного сигнала.
Только при VGA-подключении становятся доступными 4 регулировки баланса синего и красного цветов в светах и в тенях, а также выбор профиля гамма-кривой. Есть 4 предустановленных, но редактируемых профиля. При выборе профиля Эко задействуется датчик освещенности на передней панели — в темноте телевизор будет понижать яркость автоматически.

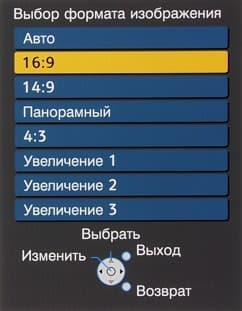

Режимов геометрической трансформации 8: 16:9 — подойдет для просмотра картинки 16:9 и анаморфотных фильмов, 14:9 — для LetterBox формата 14:9, Панорамный — неравномерное увеличение (растяжение от центра по горизонтали), вариант просмотра картинки 4:3 на широкоформатном экране телевизора, 4:3 — картинка 4:3 в центре экрана, по бокам — черные полосы, Увеличение 1 — для LetterBox, Увеличение 2 — для анаморфотного LetterBox, Увеличение 3 — для LetterBox 2,35:1 без черных полос снизу.
В случае HD-сигналов с картинкой 4:3 в центре можно выбрать режим 4:3 полноэкранный. В режиме Авто телевизор сам пытается подобрать оптимальный тип трансформации. В случае плазменных телевизоров правильный выбор трансформации важен как для эффективного использования площади экрана, так и для предотвращения возникновения остаточного изображения. Если выбранный режим все же подразумевает наличие неиспользуемых боковых полос, то рекомендуется слегка повысить их яркость, присвоив параметру Боковая панель значение Среднее или даже Выс.
При Режим Overscan = Вкл. изображение немного увеличивается, так что возможные помехи по краям выходят за область отображения. Кнопка HOLD на пульте «замораживает» картинку. Есть функция картинка-в-картинке (PinP, более распространненое название PIP) и картинка-и-картинка (PandP, более распространненое название PAP). Размер и положение дополнительного окна в PinP, а также формат картинки на половинках экрана в PandP строго заданы, звук соответствует главному окну, виртуальные экраны можно менять местами. На сочетание источников для главного/дополнительно окон накладываются некоторые ограничения.
При VGA-подключении поддерживаются несколько режимов с разрешением вплоть до 1360 на 768 пикселей. Например, 1360 на 768 и 1024 на 768, а 1280 на 720 — нет. Доступны только две трансформации — на весь экран или формат 4:3. Так как разрешение 1920 на 1080 и режимы без интерполяции не поддерживаются, то тестирование VGA-подключения не представляло большого интереса.
В случае DVI-подключения (с помощью простого кабеля-переходника с HDMI на DVI) режим 1920 на 1080 пикселей (50 или 60 Гц) поддерживается, при этом нет никакой интерполяции, картинка выводится пиксель в пиксель. Визуально на шкале серого различаются почти все оттенки — от 5 до 255. Цвета правильные. На белом поле можно заметить незначительную неравномерность цветового баланса. Черное поле очень темное, но не абсолютно черное. Черно-белые сетки пикселей через 1 выводятся четко и без артефактов. Качество вывода тонких цветных линий очень высокое, насыщенность сохраняется как для горизонтальных, так и вертикальных линий толщиной в один пиксель. Что можно увидеть на фрагменте снимка с экрана.
На темных объектах с равномерной заливкой и только на минимальном расстоянии от экрана можно заметить периодичное небольшое изменение яркости отдельных пикселей, вызванное, по всей видимости, использованием динамического смешения цветов (дизеринга). Движение белых объектов на темном фоне сопровождается недлинным шлейфом зеленоватого оттенка. Длительное высвечивание неподвижной картинки вызывает эффект остаточного изображения, заметного на темном фоне и исчезающего через пару минут. При этом, как заверяет производитель, необратимая деградация происходит очень медленно — обещано 100 тыс. часов работы, что соответствует 30 годам работы по 8 часов в день.
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Телевизор поддерживает режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, завал в светах и тенях не выходит за безопасные границы, в режиме 16:9 оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с. Яркостная и цветовая четкости всегда очень высокие.
| Яркостная четкость (ТВЛ) | ||
| Композитный | более 540 | Отлично |
| S-Video | более 540 | Отлично |
| Компонентный (480i/p, 576i/p) | более 540 | Отлично |
| Компонентный (1080i) | 1080 | Очень хорошо |
| Цветовая четкость (ТВЛ) | ||
| Композитный | 140 | Отлично |
| S-Video | 140 | Отлично |
| Компонентный (480i/p, 576i/p) | 270 | Отлично |
| Компонентный (1080i) | 540 | Отлично |
Четкость картинки очень высокая. Цвета правильные, артефактов не наблюдается. Тонкие градации оттенков отображаются как в светах, так и в тенях (незначительный завал в тенях не выходит за границы безопасного диапазона). В случае композитного сигнала (и аналогового ТВ-сигнала) при включенном Фильтр 3D-COMB на неподвижных изображениях полностью устраняются характерные цветовые артефакты.
Чересстрочные видеосигналы в прогрессивное изображение телевизор преобразует по простому алгоритму: меняющиеся участки изображения выводятся по полям, с дрожащими горизонтальными границами и пониженной вертикальной четкостью, а неподвижные складываются из смежных полей. Функция подавления видеошумов работает мягко, шумов становиться чуть меньше, но и хвоста из неубранного шума за двигающимися объектами нет.
Функция Intelligent Frame Creation (IFC), работающая совместно с технологией 480Hz Sub-field Drive, отвечает за воссоздание промежуточных кадров. При ее включении устраняется прерывистость (строб) в движении объектов и панорам в случае фильмов, снятых на кинопленку. Положительный эффект есть как для видеоматериала стандартного разрешения, так и высокой четкости. Во втором случае плавность и четкость любого движения в кадре особенно впечатляют. Картинка становится более естественной. На искусственные тестовых изображениях, например на мирах в движении, при включенной IFC иногда появляются артефакты, но на реальных фрагментах фильмов артефактов мы не видели.
Аппаратное тестирование
Определение времени отклика и задержки вывода

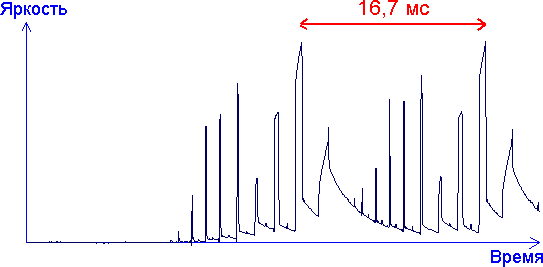

Оттенки всех цветов в плазменной панели формируются с помощью широтно-импульсной модуляции. Так, например, выглядит график яркости от времени при переключении с черного поля на белое.
Серия импульсов 50/60 раз в секунду формирует изображение. В данном случае определять время отклика не имеет никакого смысла. Впрочем, спад светимости после импульса происходит не мгновенно — отсюда и короткий шлейф за яркими объектами на черном фоне. Следствием импульсного способа формирования изображения является высокая четкость объектов в движении (даже без IFC).
При HDMI(DVI)-подключении задержка вывода изображения относительно ЭЛТ-монитора составила примерно 26 мс. Такое значение задержки некритично. При включении функции IFC задержка увеличивается примерно в два раза.
Оценка яркости и качества цветопередачи
Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. Подключение – HDMI.
| Цветовой баланс | Цветовая температура на шкале серого, К (delta uv) | |||
| 25% | 50% | 75% | 100% | |
| Тепло | 5580 (0,399) | 5880 (0,370) | 5980 (0,392) | 5810 (0,412) |
Цветовая температура в случае предустановленных профилей или выше 6500 К или ниже, а тонко регулировать цветовой баланс возможно только при VGA-подключении. Формально ближе всего к целевым 6500 К находится профиль Нормальный, но в случае профиля Тепло оттенки, как нам показалось, ближе к естественным. Линии коррекции для этого профиля немного волнистые, но не сильно отклоняются от прямой из угла в угол, красного чуть-чуть в избытке. Цветовой охват хороший, достаточно большой, чтобы цвета были насыщенными, но не настолько, чтобы пересыщенными.

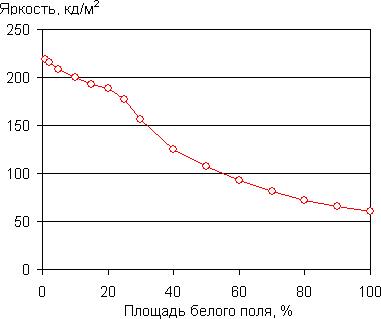

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». При уменьшении площади белого поля в пользу черного, яркость белого поля увеличивается. График ниже иллюстрирует как именно.
Измерение равномерности черного и белого полей
Измерения яркости небольшого участка экрана проводились высокочувствительным датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,03 кд/м² | -21 | 21 |
| Яркость белого поля | 56 кд/м² | -5 | 6,9 |
| Контрастность | 1784:1 | -18 | 23,9 |
Равномерность яркости белого поля очень хорошая. Равномерность черного поля и, как следствие, контрастности меньше, но при столь низком значении яркости черного поля это никак не сказывается на качестве картинки. Контрастность очень высокая, при этом контрастность на реальных изображениях будет больше из-за зависимости яркости белого поля от его площади (см. выше).
Выводы
Если сравнивать Panasonic VIERA TH-R50PY800 с моделью TH-R42PY85, то, кроме прироста в диагонали, можно отметить более строгий дизайн у TH-R50PY800, удобное расположение фронтальных разъемов и SD-слота, четвертый HDMI-разъем, наличие функции PinP и PandP, а также возможность воспроизведения видеозаписей с SD-карты. Если не сравнивать, то TH-R50PY800 — это просто «плазма» приличных размеров с отличной картинкой и работающей функцией интерполяции кадров, удивительным образом преображающей кинофильмы.
Достоинства:
- Хорошее качество изображения (четкость, контрастность, цветопередача)
- Функция IFC, повышающая плавность движения в кинофильмах
- Отличный аналоговый ТВ-тюнер
- Много разнообразных интерфейсов
- Просмотр JPG-файлов и видеозаписей MPEG-2 и AVCHD с SD-карт
- Функции PinP и PandP
- Удобные в использовании пульт и меню
- Строгий дизайн
- Меню на русском языке
Недостатки:
- Не поддерживается разрешение 1920 на 1080 при VGA-подключении
Благодарим Panasonic (CIS) OY
за предоставленный на тестирование плазменный телевизор
Panasonic VIERA TH-R50PY800
