Видеокамера Panasonic HC-W570


Модельный ряд любительских видеокамер Panasonic 2015 года состоит из нескольких наименований. Казалось бы, есть из чего выбрать. Однако если всмотреться в характеристики этих аппаратов, то окажется, что многие модели — суть одна и та же разработка, но с небольшими отличиями. Такими как, например, наличие второй (twin) камеры в кромке откидного дисплея. Это как раз сегодняшний случай, поскольку похожую по техническим характеристикам видеокамеру мы уже рассматривали в начале года.

Конструкция, технические характеристики

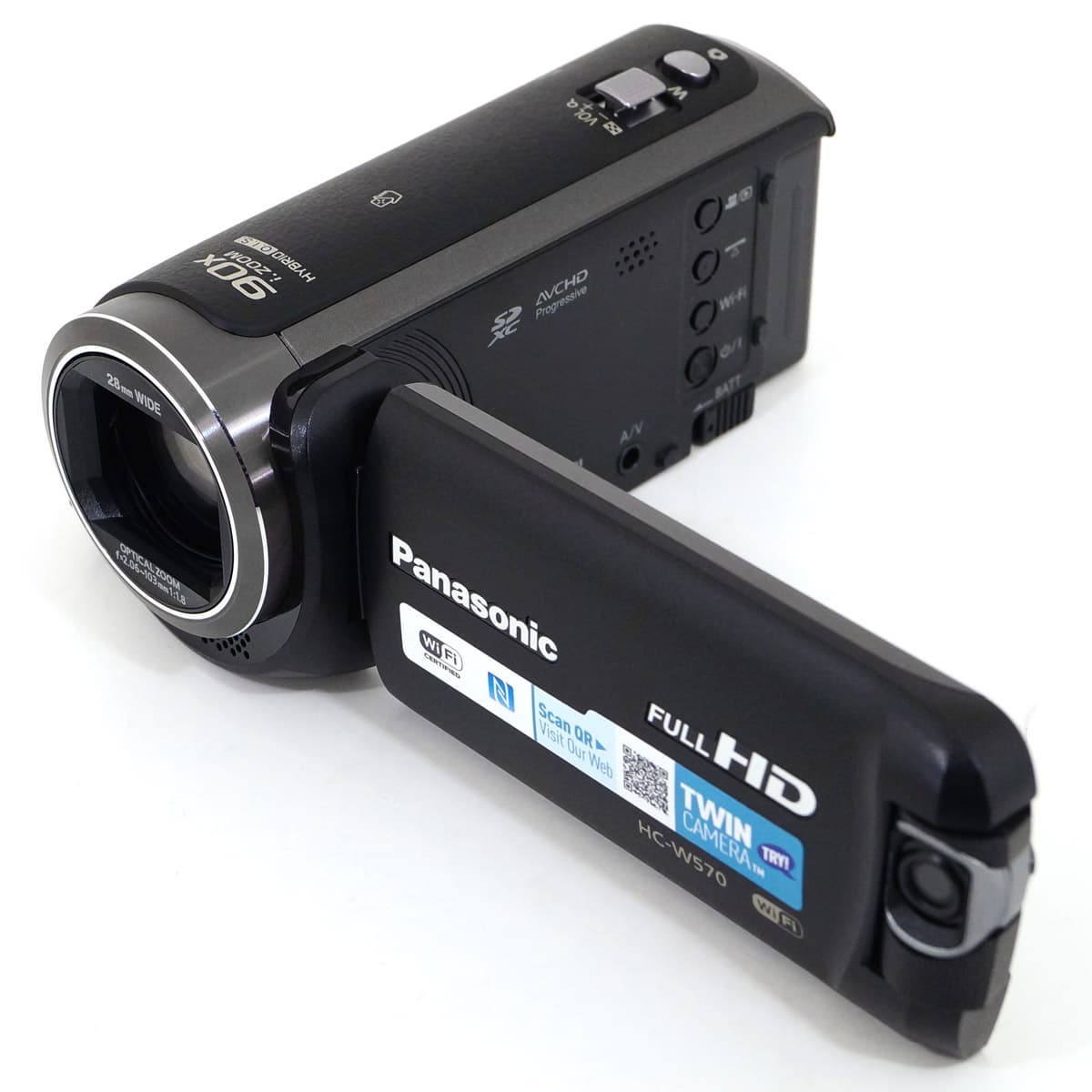

Заслуга дизайнеров, разрабатывающих внешний вид любительских камер, состоит в том, что им удалось добиться стопроцентной внешней распознаваемости модельного ряда. Смотришь — и четко отличаешь аппарат нижнего ценового сегмента от камеры среднего и высшего класса. Рассматриваемую камеру можно отнести к среднему сегменту, поскольку увеличенная функциональность поднимает ее на одну ступеньку вверх от нижнего. Эта функциональность обеспечивается второй камерой — миниатюрной, встроенной в кромку поворотно-откидного ЖК-дисплея.

Видеокамера Panasonic HC-W570

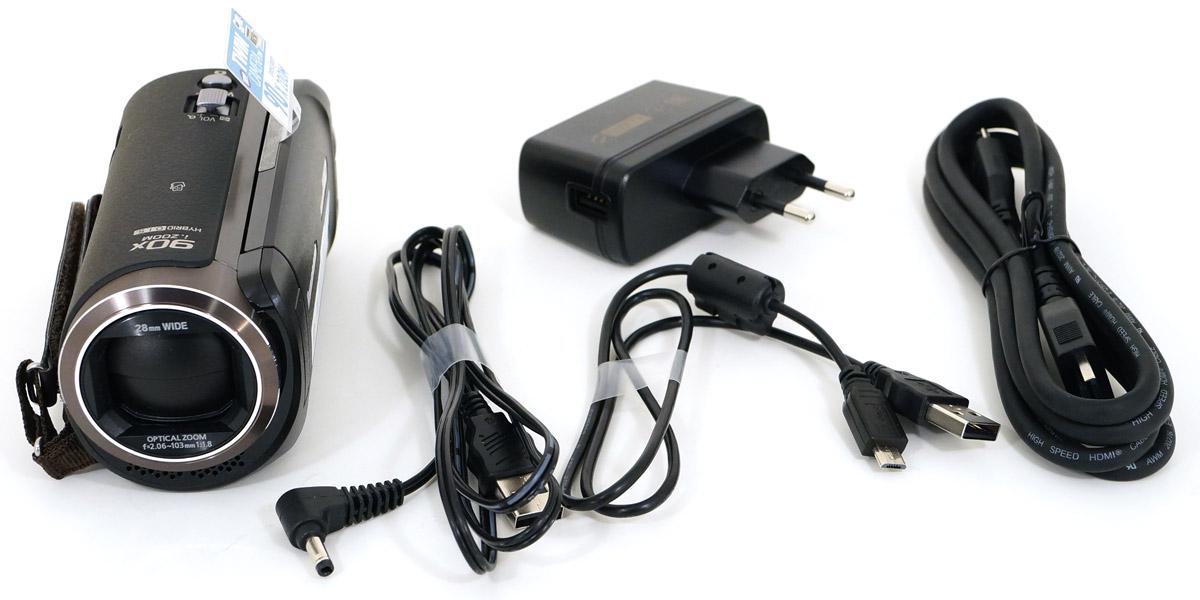

Комплектность предоставленной на тестирование камеры состоит из сетевого адаптера питания и двух кабелей — USB и HDMI. Конечно, в магазинном варианте вы встретите еще как минимум руководство пользователя и компакт-диск с программным обеспечением.

Видеокамера Panasonic HC-W570

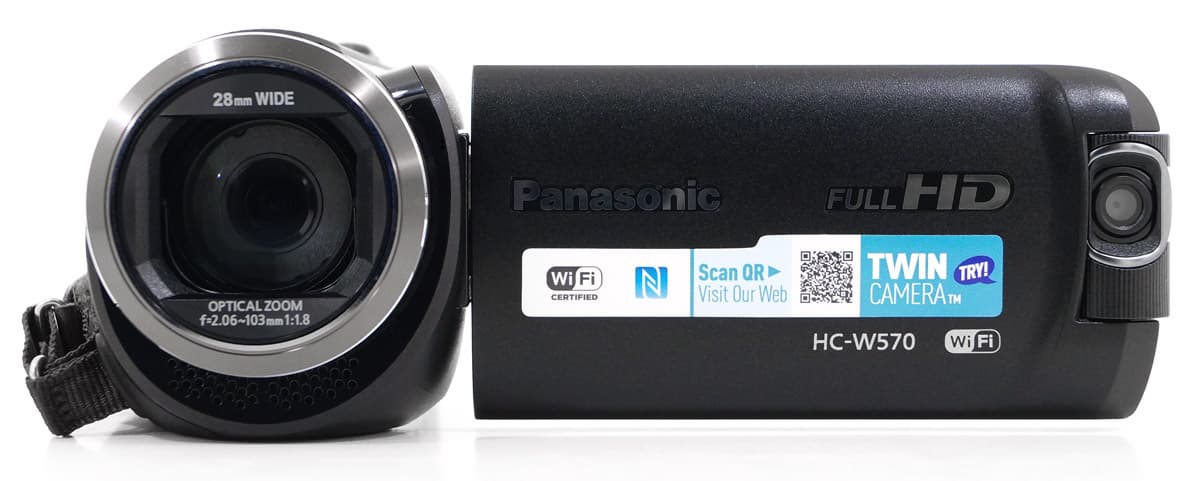

Камера изготовлена целиком из шероховатого пластика, лишь объектив обрамлен металлической вставкой. Стереомикрофоны расположены под объективом и «глядят» вперед. Стекло объектива прикрывается защитными пластиковыми шторками, которые срабатывают автоматически при включении и отключении камеры.

Видеокамера Panasonic HC-W570

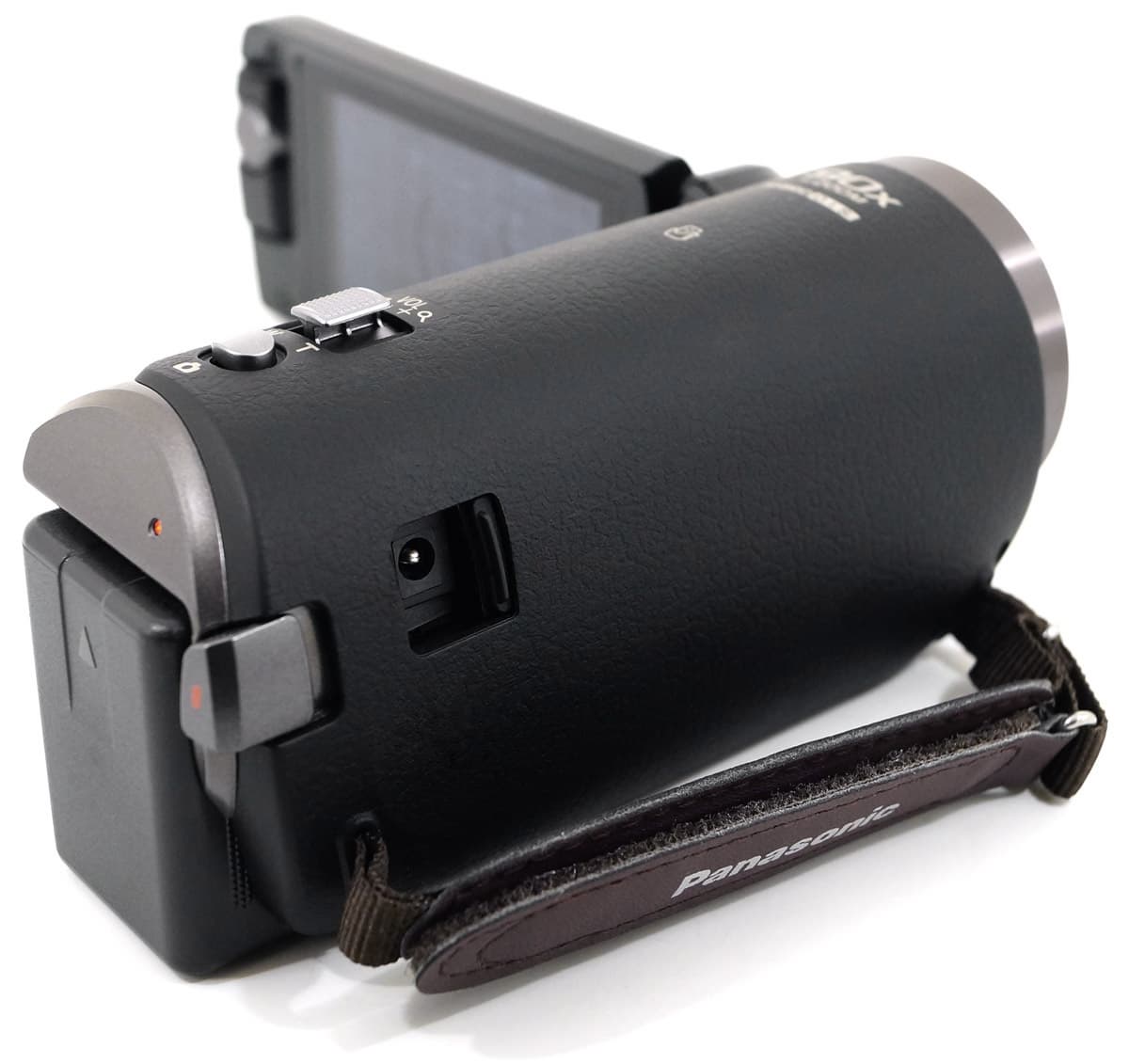

Вход для подключения сетевого адаптера питания расположен сбоку, рядом с торцевой кнопкой записи, и прикрывается сдвижной дверцей. Ремень из искусственной кожи регулируется под руку любой толщины. На верхней части корпуса находятся стандартные кнопка создания фотоснимка качалка зуммирования. Скорость изменения фокусного расстояния плавно изменяется в зависимости от силы нажатия на качалку.

Видеокамера Panasonic HC-W570

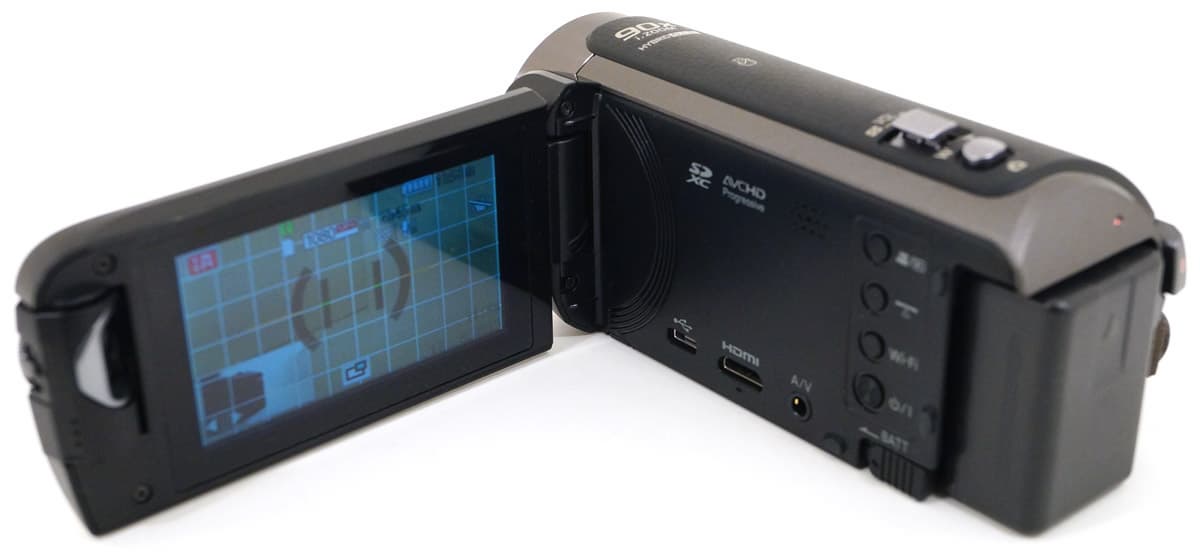

Под откидным дисплеем находятся служебные разъемы и дополнительные органы управления камерой:

  • порт Micro-USB
  • порт Mini-HDMI
  • аналоговый композитный аудио/видеовыход (требуется четырехконтактный джек 3,5 мм с разветвлением на три стандартных «тюльпана»)
  • встроенный динамик-пищалка
  • кнопка переключения режимов работы с камкордера на плеер
  • кнопка включения отображения уровня относительно горизонта
  • кнопка включения Wi-Fi-адаптера
  • кнопка принудительного включения и отключения питания камеры
  • защелка, освобождающая аккумуляторную батарею
Видеокамера Panasonic HC-W570

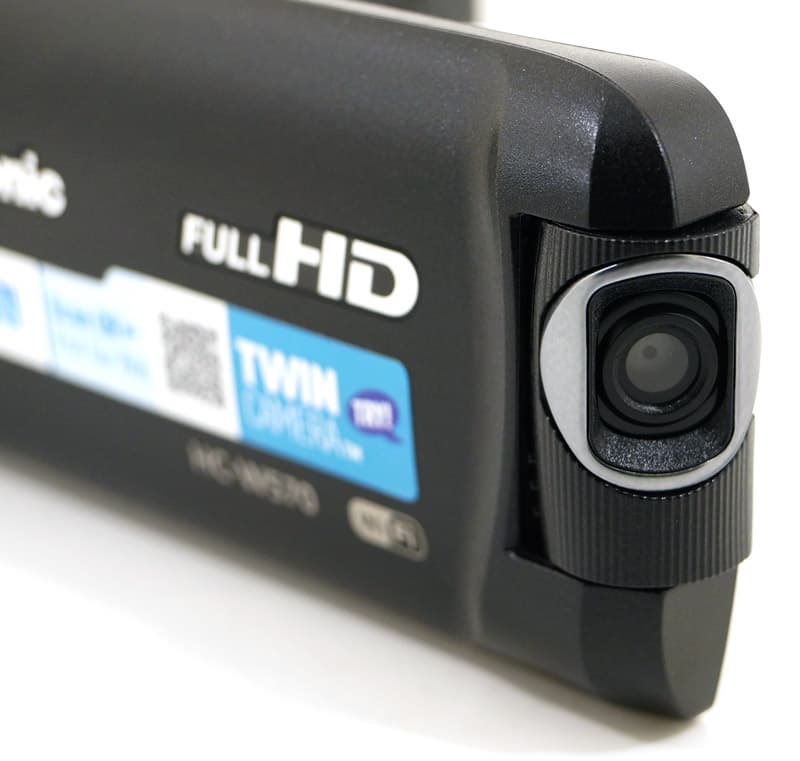

Вторая (twin) камера находится на торце откидного дисплея. Блок камеры представляет собой цилиндр, закрепленный вертикально и допускающий вращение блока на 270°. Сама же камера закреплена в этом цилиндре не жестко, а в шаровом корпусе, который позволяет наклонить камеру по горизонтали примерно на 25° в любую сторону.

Видеокамера Panasonic HC-W570

В следующем ролике можно видеть результат съемки такой свободно вращающейся камерой. Направить ее можно и на оператора в том числе (собственно, в этом и заключается основное предназначение второй камеры).

Для просмотра в большем размере нажмите кнопку Оригинальный размер

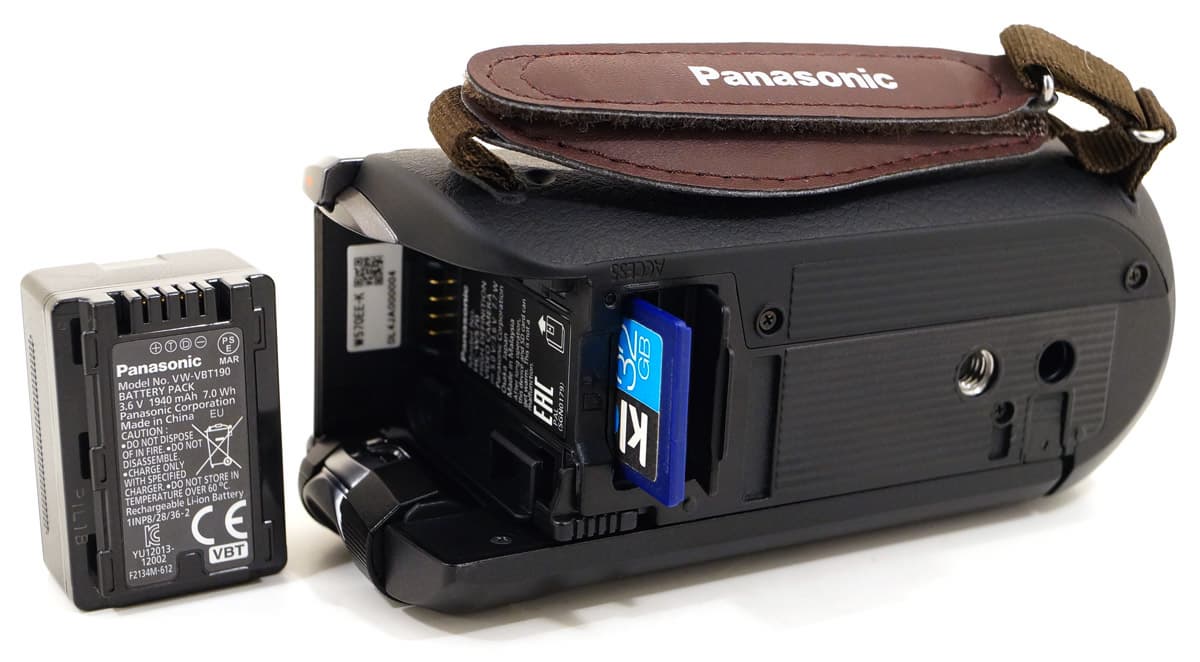

Прилагаемый аккумулятор имеет емкость 1940 мА·ч и позволяет вести непрерывную видеозапись в течение более двух с половиной часов в максимально возможном режиме, 1080 50p и с работающим дисплеем — энергосбережение такое же, как в младшей 270-й модели, которую мы изучали ранее.

Видеокамера Panasonic HC-W570

Основные технические характеристики камеры приведены в следующей таблице:

Объектив, сенсор главной камеры
фокусное расстояние
f = 2,06 — 103 мм
диапазон диафрагм
F1,8 — F4,2
экв. 35 мм
28 — 1740 мм (16:9)
оптический зум
50х
датчик изображения
BSI MOS 1/5,8″ 2,51 Мп (эфф. 2,20 Мп)
Объектив, сенсор дополнительной (twin) камеры
фокусное расстояние
f = 2,48 мм
диапазон диафрагм
F2,8
экв. 35 мм
30,6 мм
оптический зум
нет
датчик изображения
BSI MOS 1/5,8″ 2 Мп
Общие характеристики
Габариты, масса
60×62×129 мм, 266 г с батареей
Время непрер. записи от батареи, входящей в комплект
до 154 минут в режиме MP4 1080 50p
Носитель
карта памяти SD, SDHC, SDXC (совместимые со стандартом UHS-I SDHC / SDXC)
Форматы видео
в тексте статьи
Интерфейсы
  • USB
  • Mini-HDMI
  • композитный аудио/видеовыход
  • Wi-Fi IEEE 802.11b/g/n
  • NFC
Прочие характеристики
  • зарядка от USB
  • указатель уровня (датчик положения)
  • двухрежимный стабилизатор (оптический + электронный активный)
  • 3-дюймовый широкоформатный ЖК-экран (460 800 точек)
Средняя цена
по данным Яндекс.Маркет
T-12262174
Предложения
по данным Яндекс.Маркет
L-12262174-10

Видео/фотосъемка

Из таблицы характеристик становится понятно, что рассматриваемая камера фактически является копией аппарата, который мы изучали несколько месяцев назад (видеокамера Panasonic HC-V270). Если подходить строго, то в техническом и функциональном плане разница между камерами состоит лишь в наличии у 570-й модели второй камеры, встроенной в рамку откидного поворотного дисплея. Тем не менее, мы посчитали нужным ознакомиться с камерой не менее подробно, чем это мы делали с младшей моделью. Кто знает, вдруг обнаружится еще какое-то весомое отличие, помимо этой twin-камеры.

Наглядно представить разницу в детализации и характере картинки, которые дают разные режимы записи, можно с помощью следующих стоп-кадров и оригинальных роликов. Камера ведет съемку в следующих форматах:

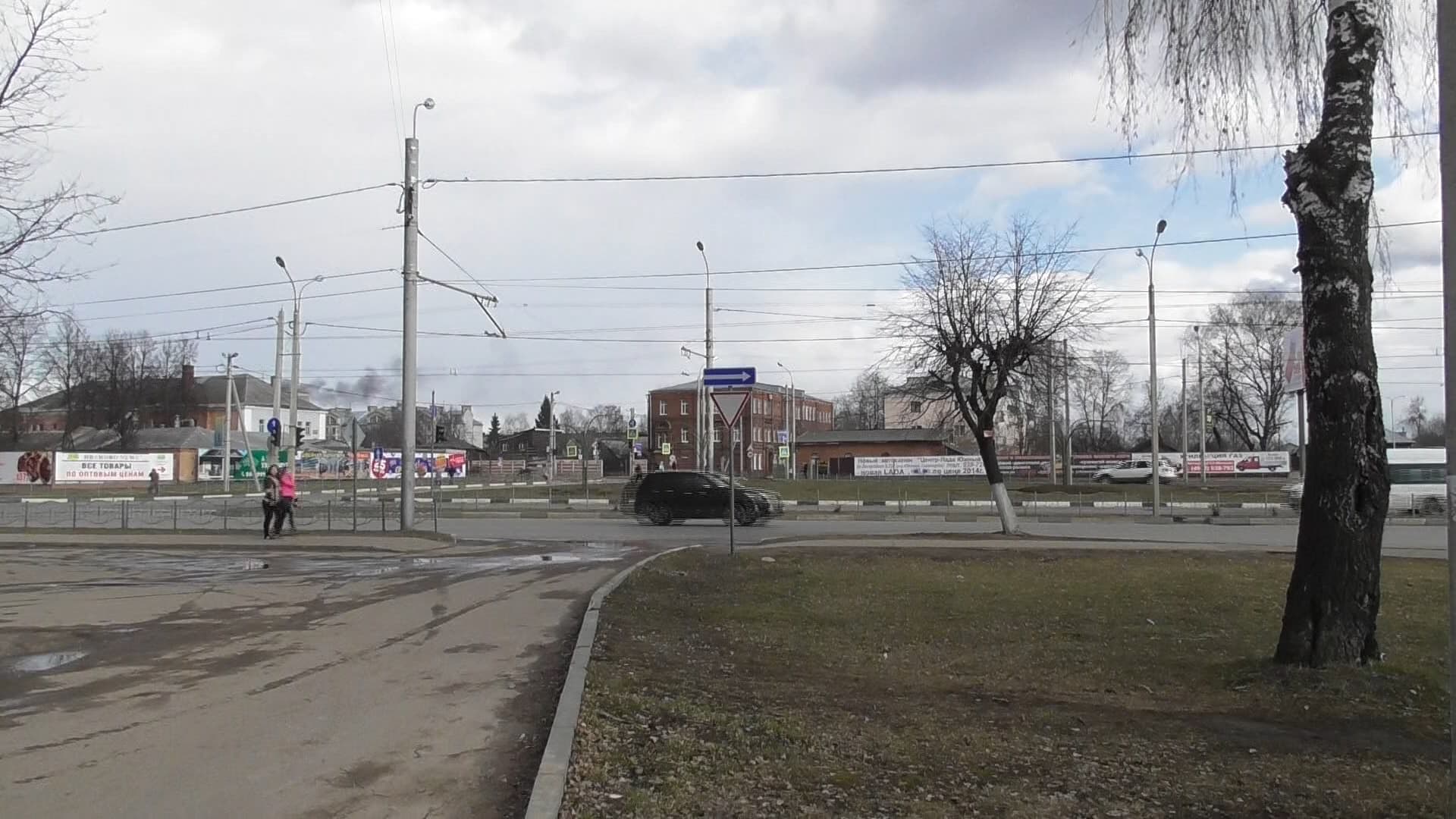

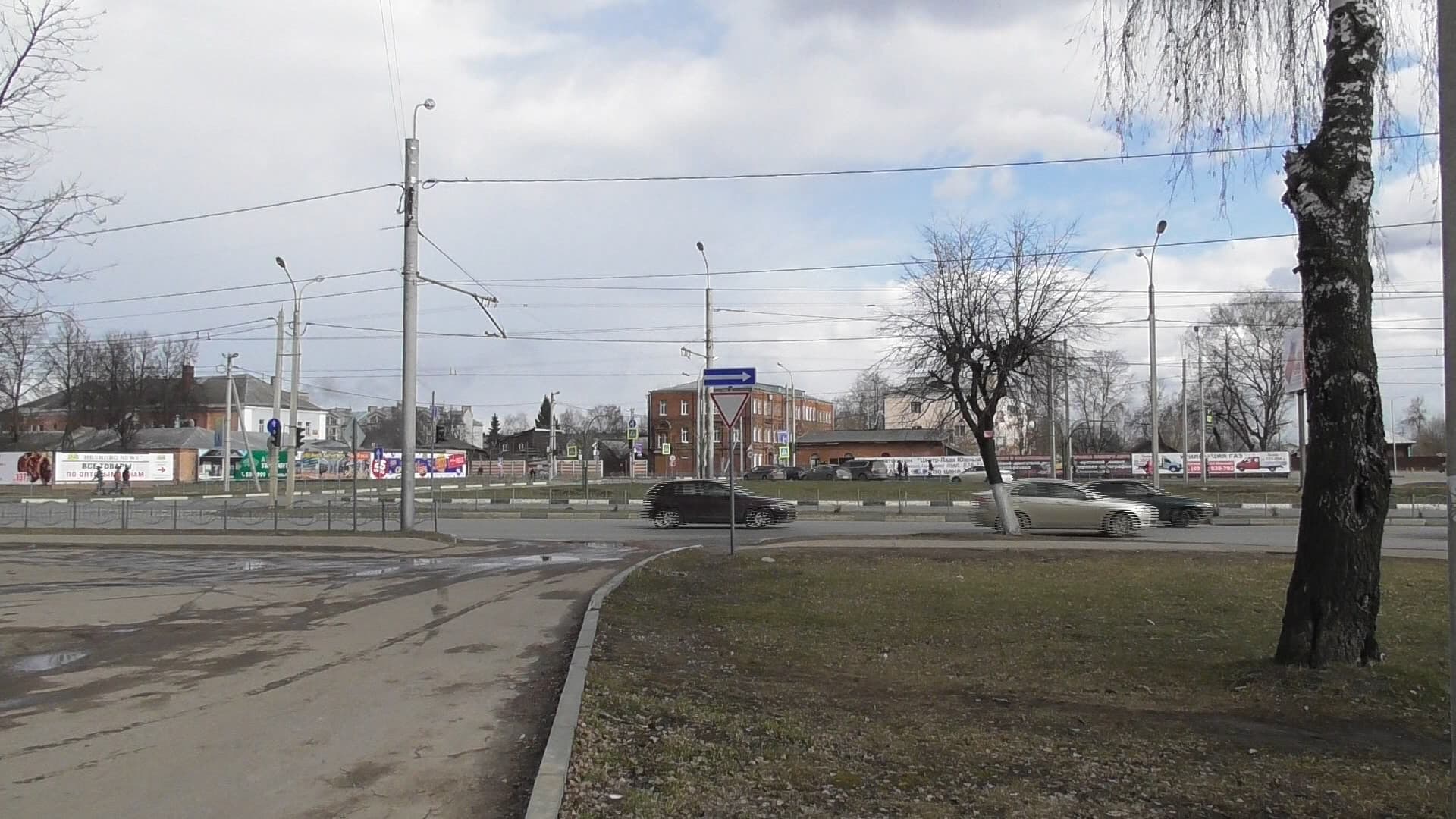

AVCHD 1920×1080 50i 20-24 Мбит/с AVCHD 1920×1080 50i 15-18 Мбит/с AVCHD 1920×1080 50i 12-18 Мбит/с AVCHD 1920×1080 25p 4-18 Мбит/с
Видеокамера Panasonic HC-W570
Видеокамера Panasonic HC-W570
Видеокамера Panasonic HC-W570
Видеокамера Panasonic HC-W570
Скачать ролик Скачать ролик Скачать ролик Скачать ролик

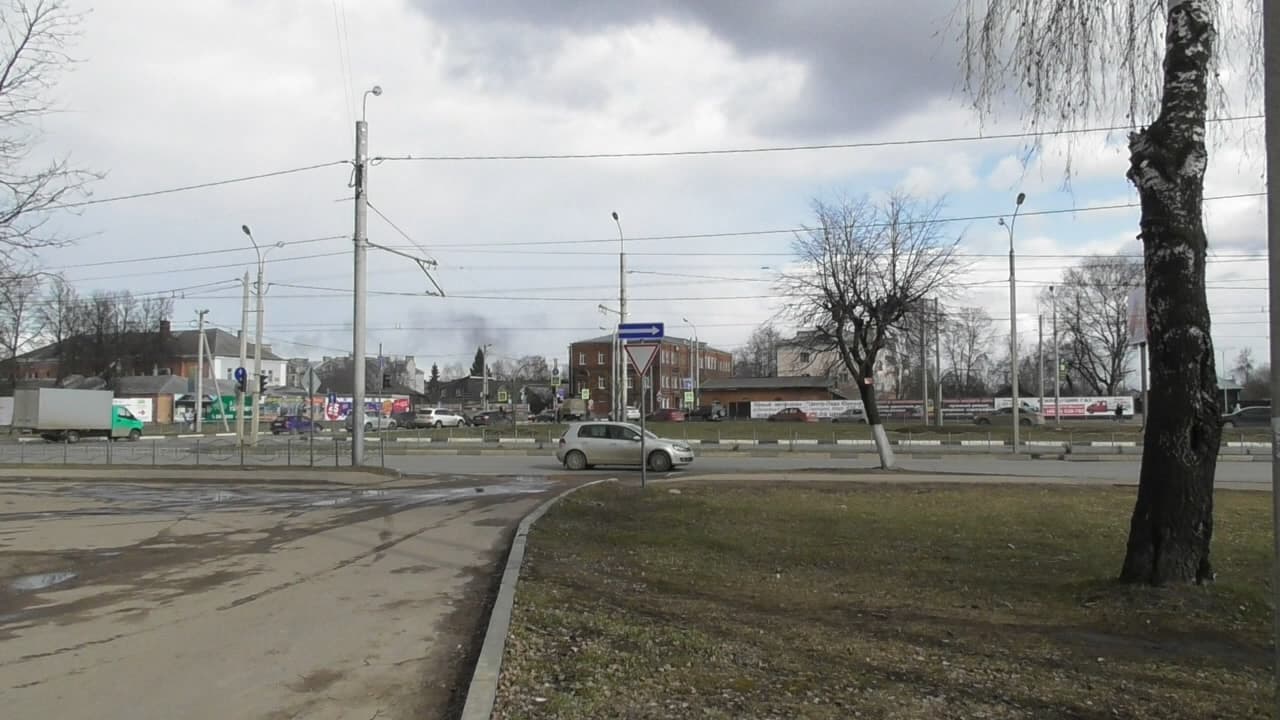

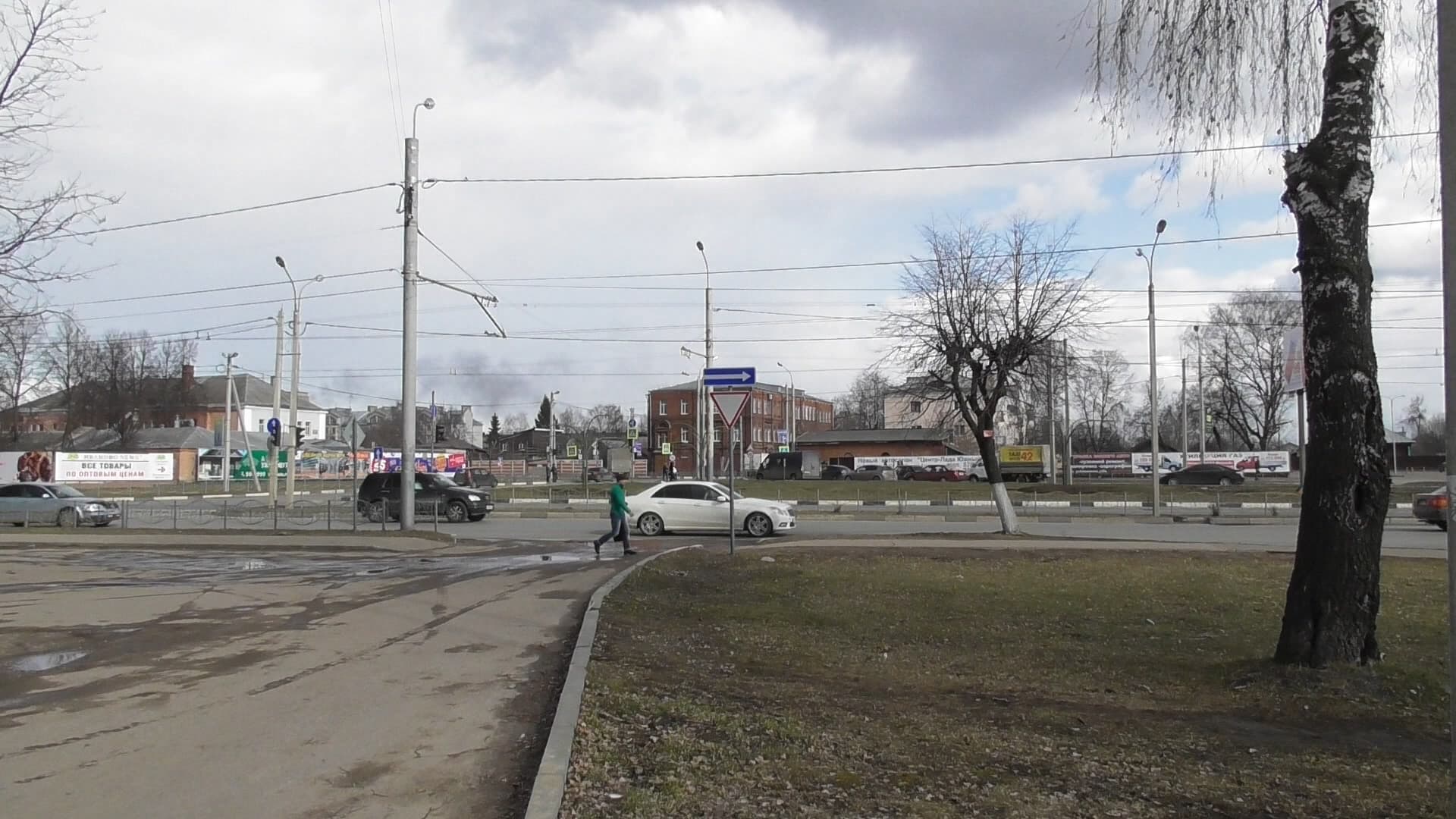

AVCHD 1920×1080 50p 23-28 Мбит/с MP4 1920×1080 50p 24-26 Мбит/с MP4 1280×720 25p 7-14 Мбит/с MP4 iFrame 960×540 25p 14-26 Мбит/с
Видеокамера Panasonic HC-W570
Видеокамера Panasonic HC-W570
Видеокамера Panasonic HC-W570
Видеокамера Panasonic HC-W570
Скачать ролик Скачать ролик Скачать ролик Скачать ролик

Об интерлейсных режимах говорить уже, признаться, порядком надоело, просто оставим их для ретроградов и гурманов. А начинающим порекомендуем не окунаться в неизведанное прошлое, а просто игнорировать существование этих форматов с чересстрочной разверткой. Внимание должно быть приковано лишь к прогрессивным форматам с прогрессивной разверткой, такая вот уместная тавтология.

Таким образом, на выбор остается два наиболее привлекательных режима: AVCHD 1920×1080 50p и MP4 с той же частотой и размером кадра. Какой из них считать оптимальным? В плане качества видео разницы между этими режимами почти не существует, если не считать чуть больший битрейт у AVCHD, чем в MP4. А вот вопрос совместимости форматов стоит особняком: первый контейнер, AVCHD (MTS), представляет собой стандарт видео, записываемого на оптический носитель, в то время как второй тип контейнера, MP4, является форматом, удобным для обмена видеопотоком по сети. Звук в этих режимах также записывается по-разному: в MTS звуковой поток кодируется кодеком AC3, а в контейнере MP4 находится звук, сжатый с помощью AAC. Также MTS имеет еще один поток — титры в формате PGS, где прописывается дата и время съемки, в то время как MP4 никаких титров не имеет.

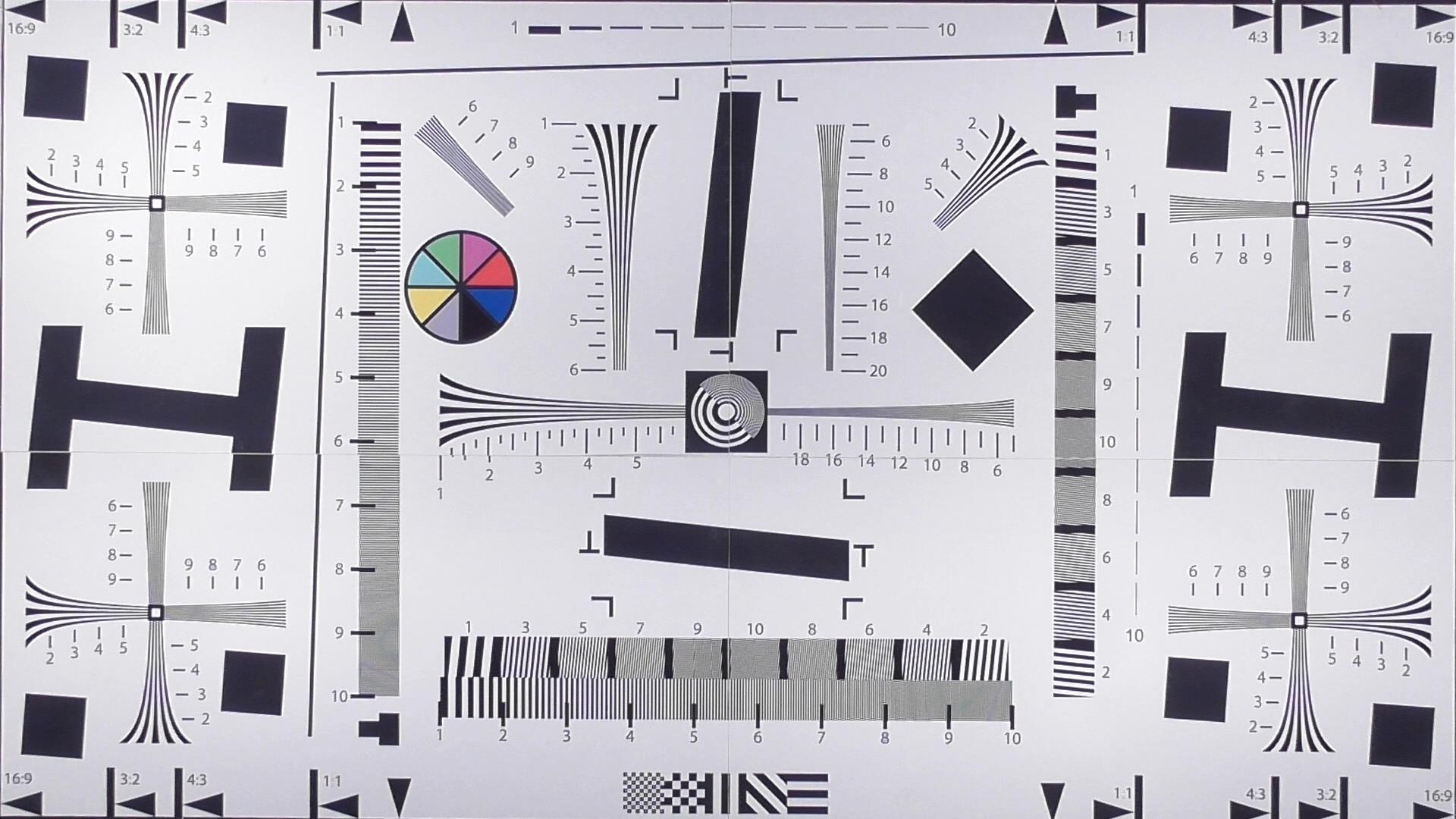

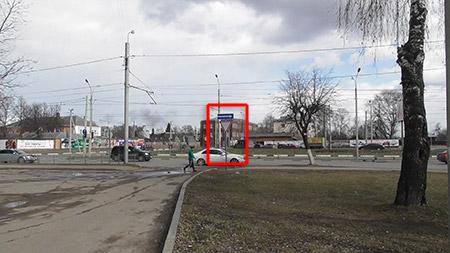

Исследование разрешающей способности камер можно проводить как наглядными, так и невизуальными методами, одно другого не отменяет. Разница между методами лишь в том, что визуальное измерение не требует дополнительной трактовки, которая, как и любой спорный вопрос, может иметь несколько вариантов ответа. Каким бы образом та или иная камера ни достигала четкости (или, наоборот, размытия) линий в таблице — а результат не изменишь никакими научными трактовками. Здесь неважно, с помощью каких инструментов камера дает видимые 750 условных ТВ линий по горизонтали, как в нашем случае. С помощью ли программного увеличения резкости, или посредством умного изменения размера кадра при наличии большого количества активных пикселей на матрице. В любом случае имеется факт: они, эти линии, четко прослеживаются в стопкадре — следовательно, такова разрешающая способность камеры.

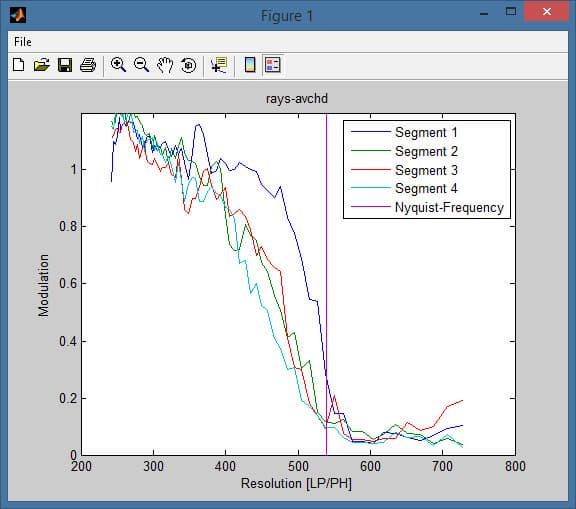

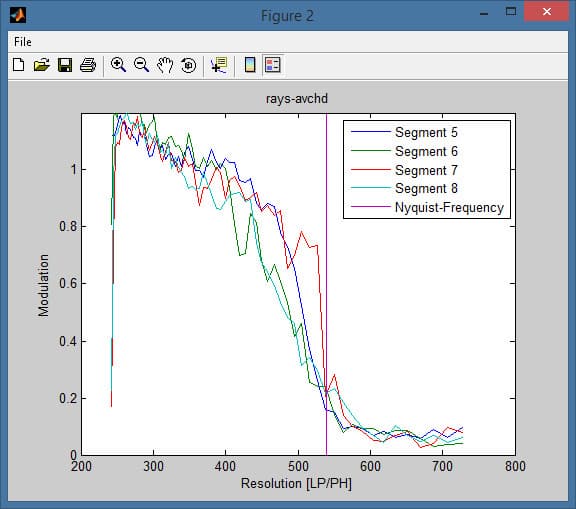

На следующих миниатюрах представлены результаты невизуального измерения разрешающей способности рассматриваемой камеры. Здесь программа строит график по яркостной составляющей, а разрешающая способность определяется исходя из предпочтительного уровня контраста (Y). Так, если оптимальным уровнем считать 10%, и предполагать, что выше частоты Найквиста не имеется полезного сигнала, то камера «видит» чуть больше 400 ТВ-линий. Если же пренебречь обоими условиями, то аппарат способен различить более 700 линий, что подтверждается стандартными человеческими глазами при визуальной оценке.

Рассматриваемая камера снабжена 50-кратным зум-объективом. Речь, конечно, об оптическом увеличении. Неплохая возможность разглядеть в подробностях Луну или почувствовать себя шпионом. Однако помимо такого оптического зума в камере имеется еще один, который называется «умным». Полагается, что работа такого зума обеспечивается активацией свободной площади матрицы, которая в обычной съемке не задействована. Звучит гладко, вот только одна мелочь портит картину: наша камера снабжена матрицей, которая не имеет свободных пикселей, чтобы «задействовать их в работе i.Zoom». Ранее, в предыдущих обзорах видеокамер Panasonic, мы достаточно подробно изучали эффективность такого зума, и каждый раз выводы оказывались похожими: при активации такого способа увеличения кадра разрешающая способность серьезно падает. Пример такого исследования можно увидеть в упоминавшемся обзоре видеокамеры Panasonic HC-V270.

Любая камера, оснащенная большезумным объективом, обязана иметь соответствующий стабилизатор с высокой эффективностью работы. В рассматриваемой камере оптический стабилизатор может усиливаться дополнительным электронным, такая связка двух технологий называется Активным режимом.

Для просмотра в большем размере нажмите кнопку Оригинальный размер

Результат работы стабилизаторов можно назвать более чем достойным, однако следует помнить, что при съемке с рук на полном зуме не спасет никакая система стабилизации. Более того — не спасет и штатив, даже тяжелый, поскольку любое мало-мальски заметное движение воздуха, не говоря уж о ветре, обязательно колыхнет камеру, что тут же отразится на картинке.

Следующий вопрос, который нужно осветить, это роллинг-шаттер (подробнее см. в материале Роллинг-шаттер в видеосъемке — описание дефекта, примеры, пояснения). Тут мы не ожидаем неприятных сюрпризов: используемая матрица имеет небольшое количество пикселей, и имеющейся скорости построчного считывания вполне достаточно, чтобы не наблюдать в видео раздражающего эффекта «желе». Хотя наклон вертикалей все равно будет неизбежен, спастись от него можно лишь исключив съемку объектов, быстро передвигающихся по горизонтали, а также не допуская резкого панорамирования камерой.

Для просмотра в большем размере нажмите кнопку Оригинальный размер

Изучая представленные выше ролики, мы подметили один важный момент, касающийся работы мини-камеры, находящейся в рамке дисплея. Оказалось, что она фиксирует видео с выдержкой 1/25, что идет вразрез с текущей частотой записи основной камеры, составляющей 50 прогрессивных кадров в секунду. В следующем ролике мы замедлили воспроизведение, чтобы сделать наглядным наше «открытие».

Для просмотра в большем размере нажмите кнопку Оригинальный размер

Что характерно, уровень освещенности не влияет на частоту записи — эта вторая микрокамера всегда работает с выдержкой 1/25.

Каждая любительская камера должна обладать еще одной важной составляющей: быстрым и правильным «автоматом». Так называется автоматический режим съемки, когда камера самостоятельно, без помощи оператора, выбирает оптимальные для текущей сцены параметры экспозиции и баланса белого. Лучший способ оценить видеокамерный автомат — сравнить две съемки. Первая будет проведена в полностью автоматическом режиме, а вторая с ручными настройками (приоритет диафрагмы и «отбитый» заранее баланс белого).

Для просмотра в большем размере нажмите кнопку Оригинальный размер
Скачать ролик Скачать ролик

Здесь становится понятным, что автоматика при измерении баланса белого чуток ошибается — в действительности прошлогодняя трава имеет именно такой оттенок, который присутствует на правом снимке. А вот настройку параметров экспозиции лучше предоставить автоматике, поскольку определить наличие пересвеченных участков на маленьком дисплее чрезвычайно сложно (тут могла бы помочь функция «зебра», но в нашем аппарате она, к сожалению, отсутствует).

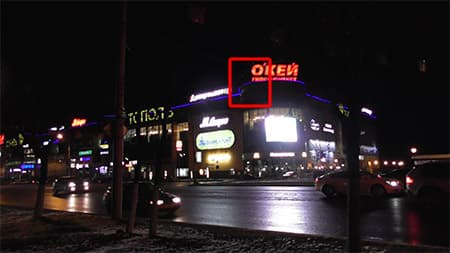

Камера имеет возможность изменять настройки каждого из параметров: фокусировка, баланс белого, выдержка и диафрагма (к сожалению, разрешается «рулить» только одним из параметров — либо частотой срабатывания затвора, либо диафрагменным числом). После того, как диафрагма полностью открыта, дальнейшее увеличение диафрагменного числа приводит к активации усиления, аналогу фотоаппаратной чувствительности, ISO. Усиление в видеокамерах исчисляется в децибелах, и чем оно выше, тем шумнее картинка. Для того, чтобы узнать, при каких значениях количество шума становится неприемлемым, нужно проанализировать стоп-кадры, взятые из видеосъемки, которая сделана с разными значениями дБ.

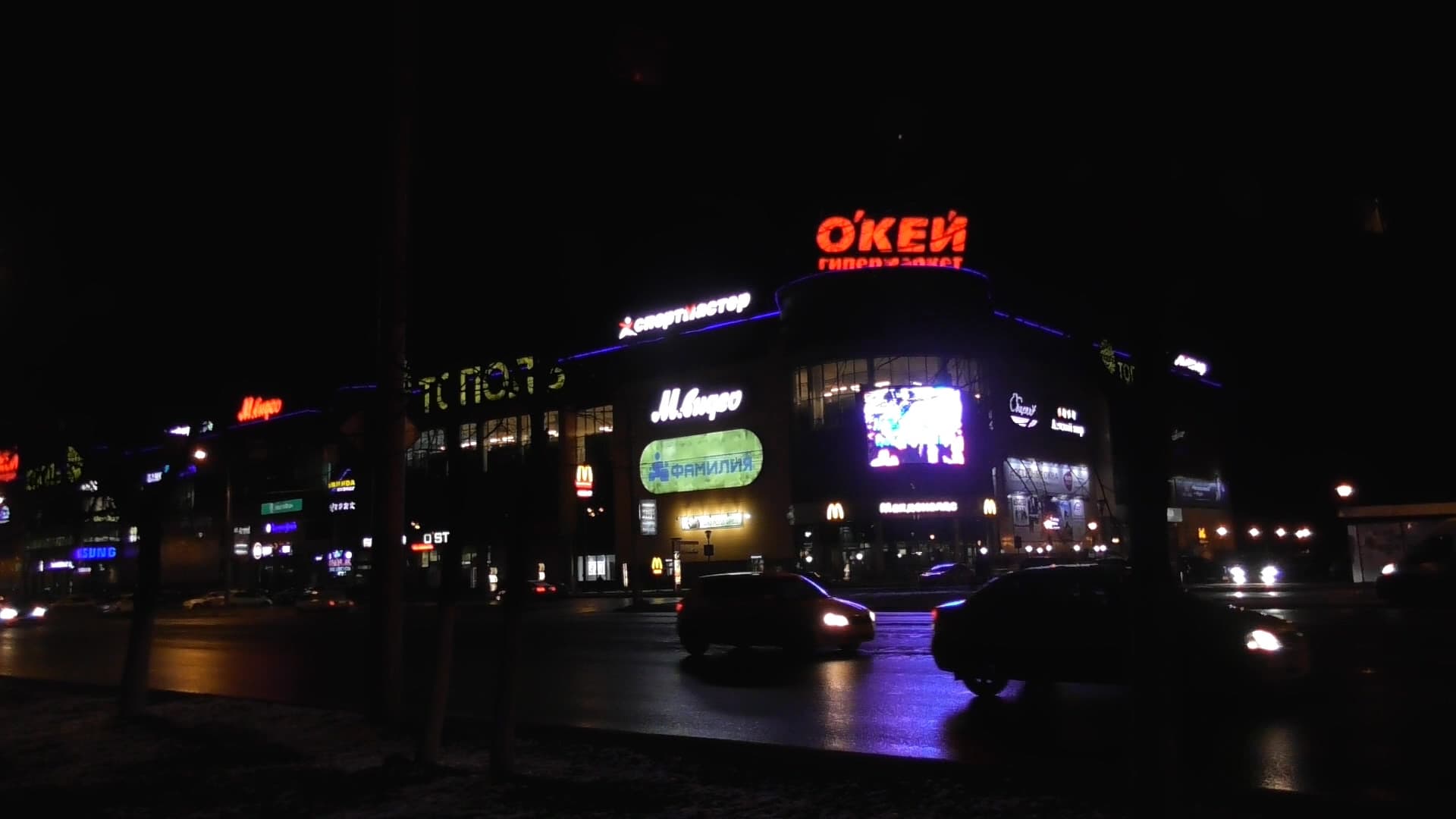

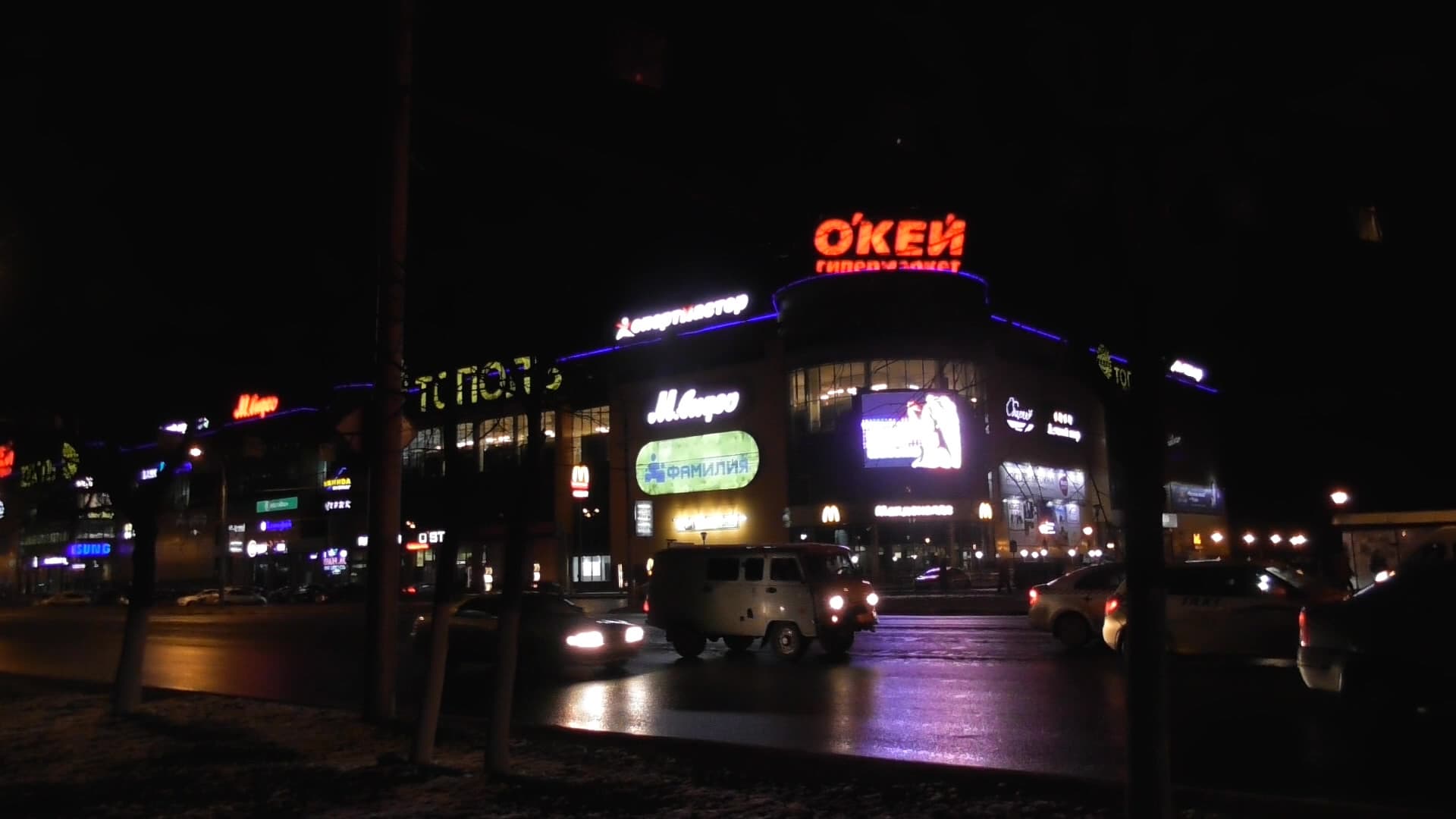

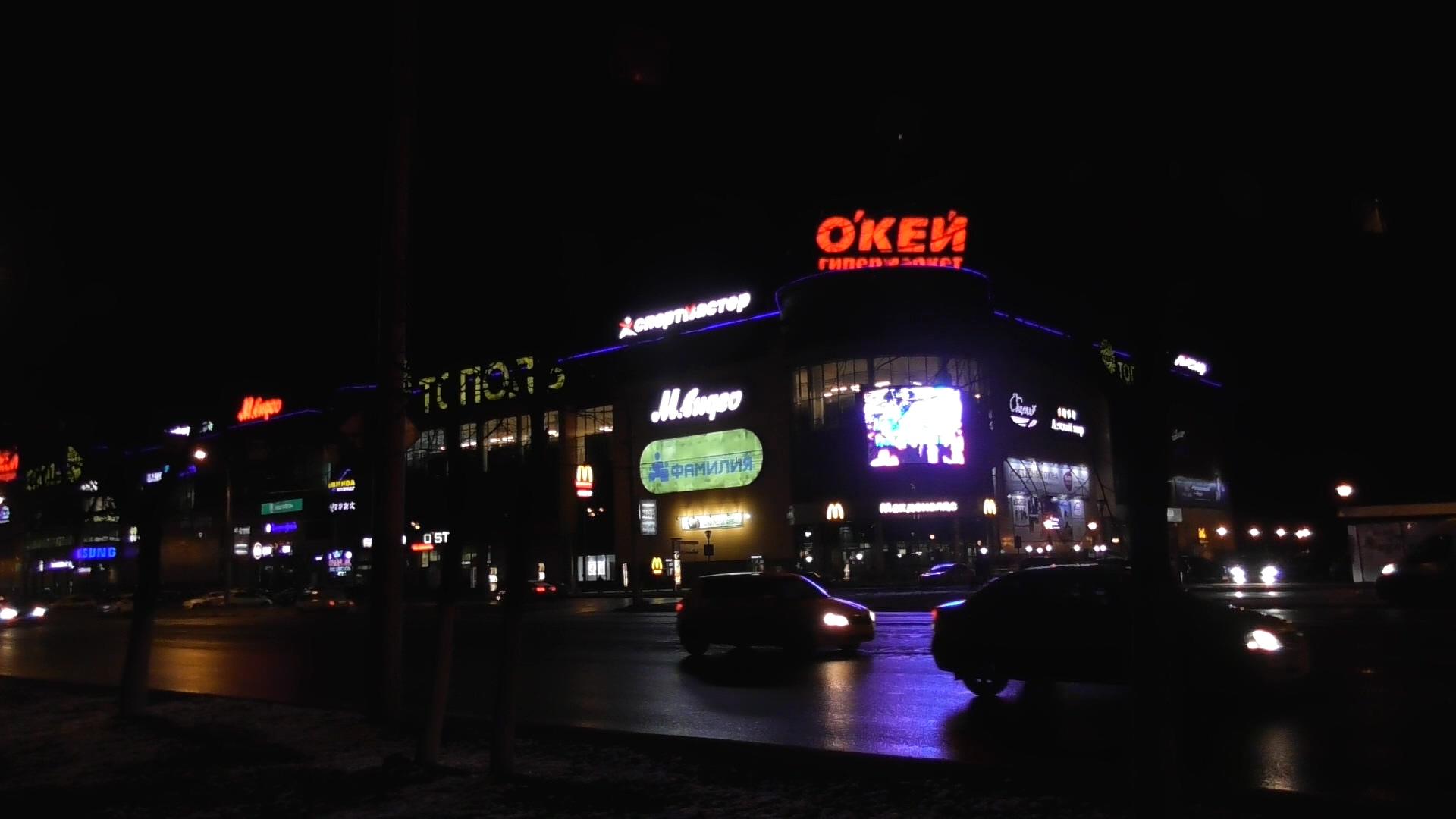

iAuto 0 дБ 3 дБ 6 дБ

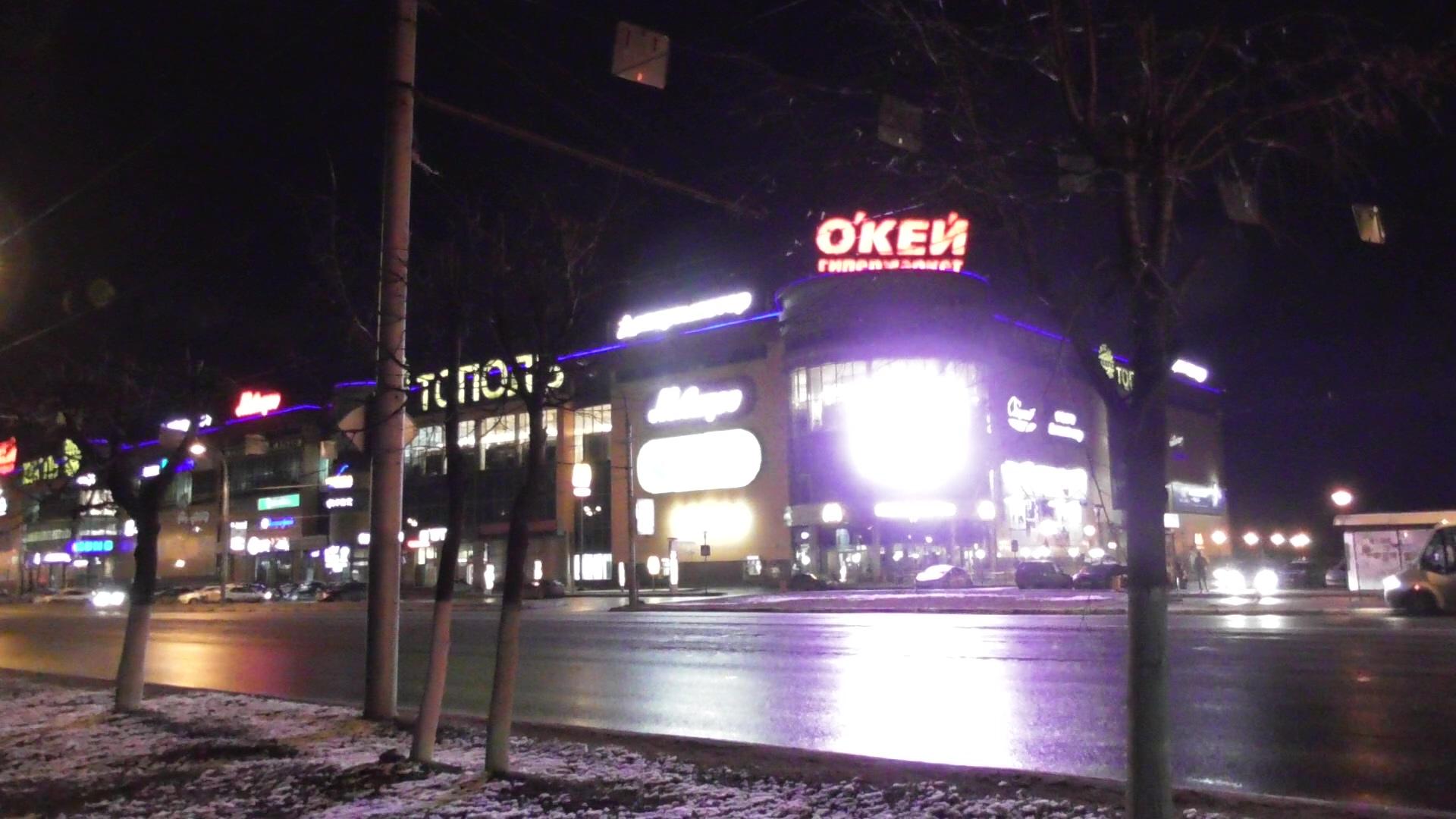

9 дБ 12 дБ 15 дБ 18 дБ

Очевидно, что в камере активировано неотключаемое программное удаление шума, именно поэтому при высоком усилении мы видим столь размытую картинку. Способ избежать размытия имеется, и он не оригинален: не снимать в автоматическом режиме. Приведенный выше эксперимент показывает, что предпочтение следует отдать ручным настройкам, переключив камеру в режим приоритета диафрагмы, и ограничив усиление шестью децибелами (6 дБ).

Следующий несложный тест планируется сделать постоянным для обзоров любительских видеокамер. Заключается он в поиске оптимальных параметров экспозиции при съемке в условиях слабой освещенности. Усредняя условия, а также исходя из стандартных запросов обычного пользователя, слабой освещенностью мы будем считать 5 люкс — именно столько света дает одна лампочка накаливания мощностью в 60 ватт, освещающая помещение площадью 25 м². Разумеется, это тестирование будет проводиться только с теми камерами, которые допускают ручные настройки параметров экспозиции.

Для просмотра в большем размере нажмите кнопку Оригинальный размер
Скачать ролик

Мерцающий свет от лампы-свечи серьезно помогает в поиске оптимальных настроек, поскольку освещенность сцены постоянно меняется, а вместе с ней и шум в кадре. Очевидно, что съемка нашей камерой с автоматическими настройками при таком уровне освещенности совершенно неприемлема: мало того, что шум в кадре превышает всякие пределы, так еще и выдержка, которую выставляет автомат, оказывается вдвое ниже, чем частота кадров видеоролика.

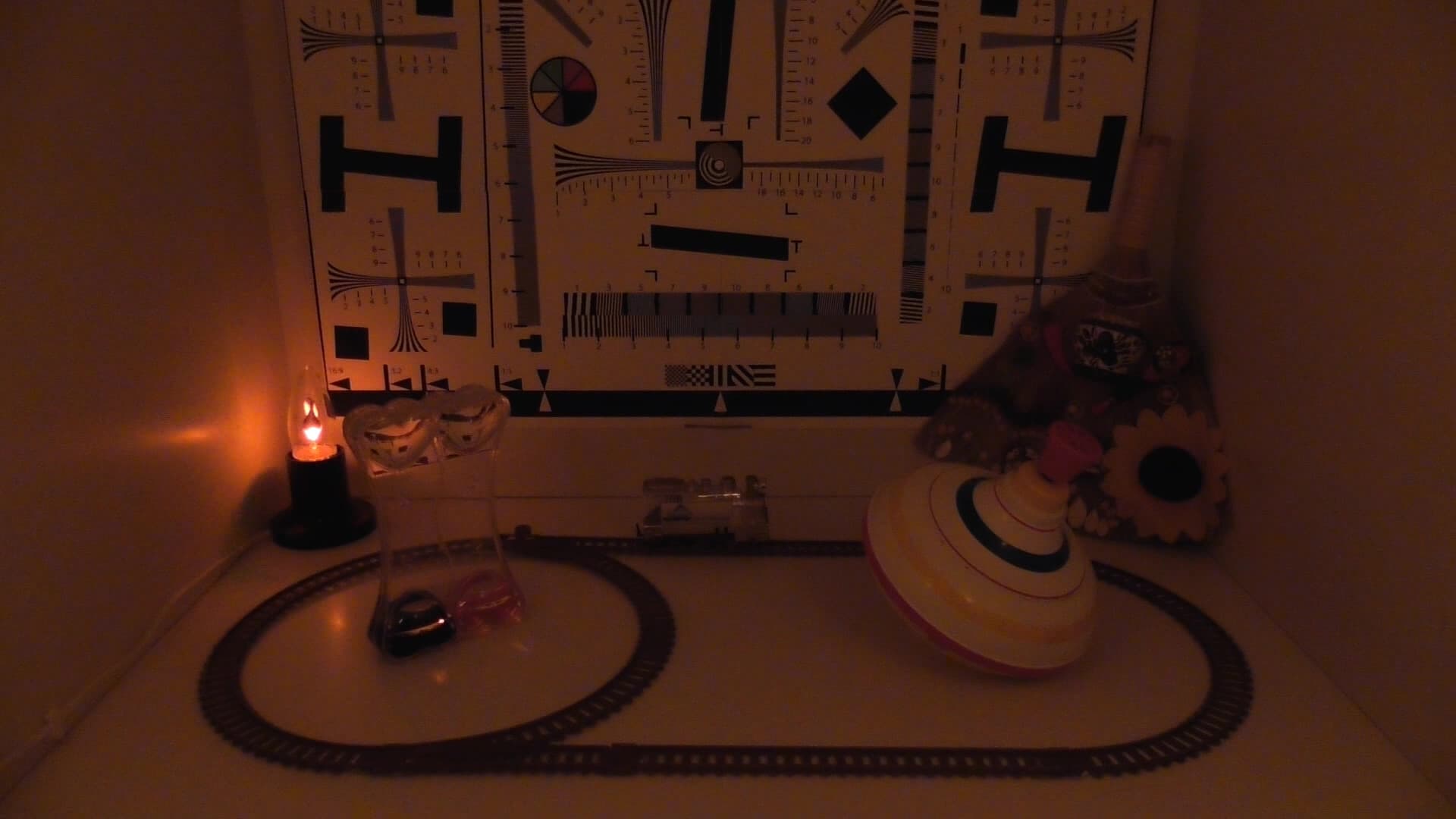

Автоматические настройки Режим сцены, педустановка «Ночной пейзаж» Ручные настройки, диафрагма открыта, усиление 0 дБ, баланс белого «Лампа накаливания»

Фотографии, которые создает видеокамера, являются фактически стоп-кадрами из видео.

Программное обеспечение

Поскольку рассматриваемый аппарат фактически является копией изученной ранее видеокамеры Panasonic HC-V270, его встроенное программное обеспечение по своей функциональности полностью повторяет ПО упомянутой младшей модели. То же касается и адаптера Wi-Fi с обслуживающими программами.

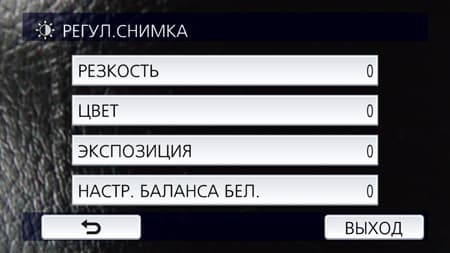

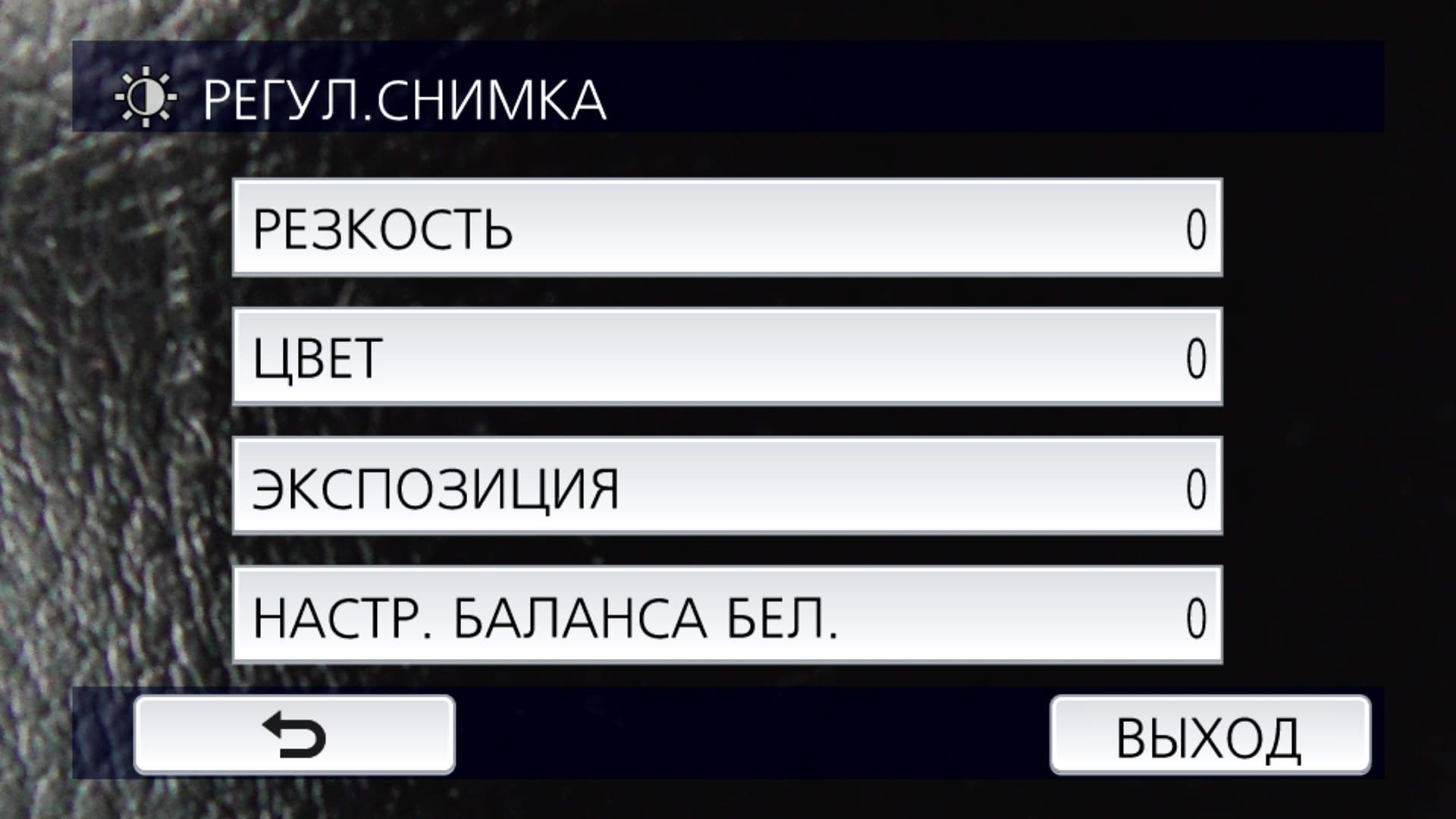

Следует добавить, что рассматриваемая камера обладает возможностью точной подстройки картинки. Точно такие же функции имеются в видеокамерах Panasonic, входящих в высший ценовой диапазон, или топ-класс. Данные настройки состоят из четырех параметров, входящих в раздел «Регулирование снимка».

Каждый из параметров исчисляется в неких виртуальных единицах, диапазон настроек колеблется от −5 до +5 единиц. Вносимые изменения приводят к серьезному изменению характера картинки. Приведем несколько примеров.

Резкость
−5 0 +5
Цвет
−5 0 +5

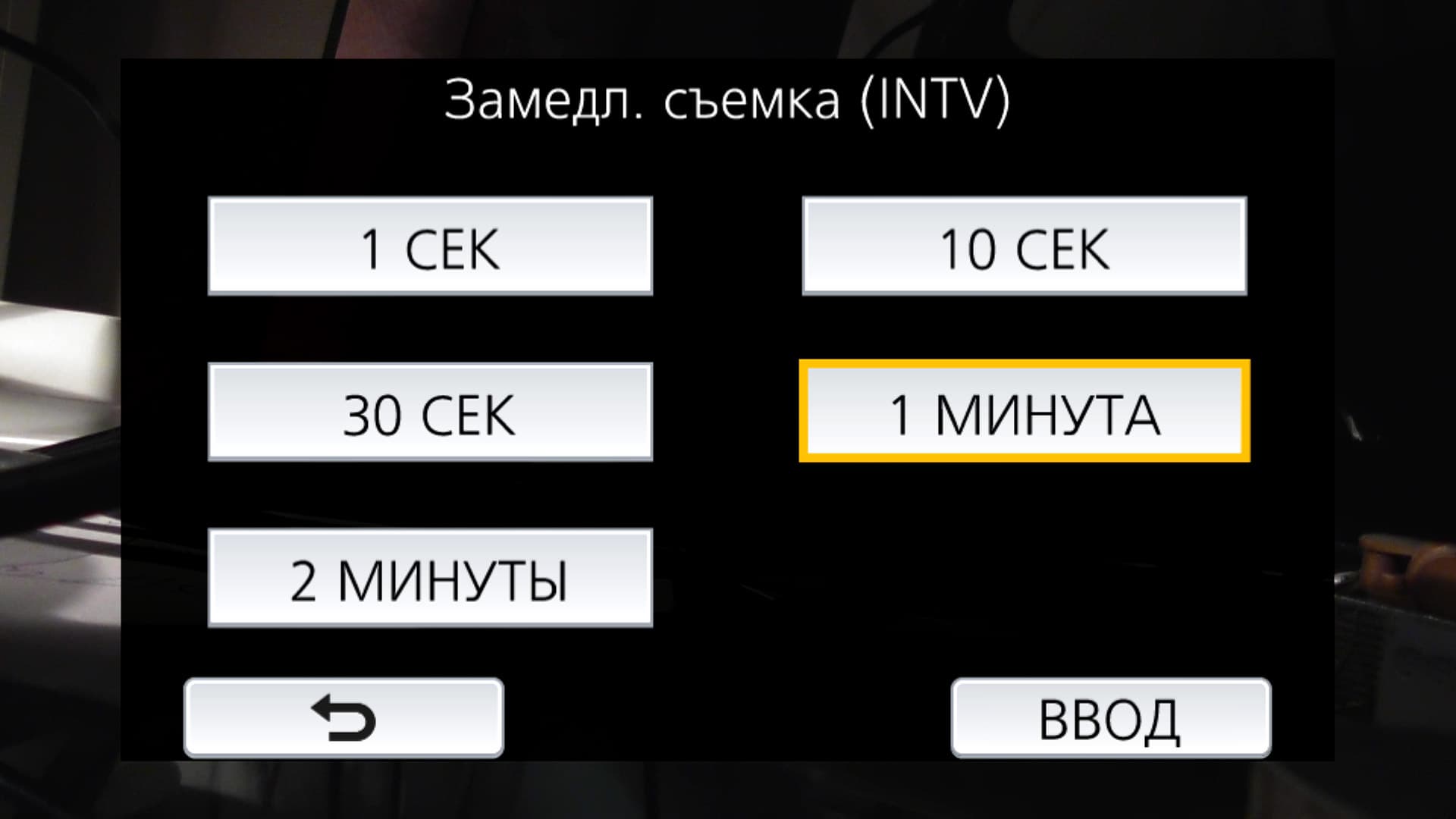

Чтобы разнообразить данную главу, вспомним об интервальной записи. Камера может делать снимки, сшивая их в беззвучный видеоролик. Интервалы, с которыми создаются кадры, выбираются в настройках, в разделе «Замедленная съемка (INTV)».

Немного расстраивает тот факт, что видео, получающееся в режиме интервальной записи, всегда записывается в чересстрочном формате, вне зависимости от заданных настроек. Зачем и почему в видеокамерах Panasonic создано и вот уже несколько лет поддерживается такое ограничение — непонятно.

Для просмотра в большем размере нажмите кнопку Оригинальный размер
Скачать ролик

Сравнительное тестирование в одинаковых условиях

Данное тестирование проводится согласно опубликованной методике в целях установления чувствительности видеокамеры в неизменяемых условиях, а также для определения разрешающей способности камеры визуальным методом.

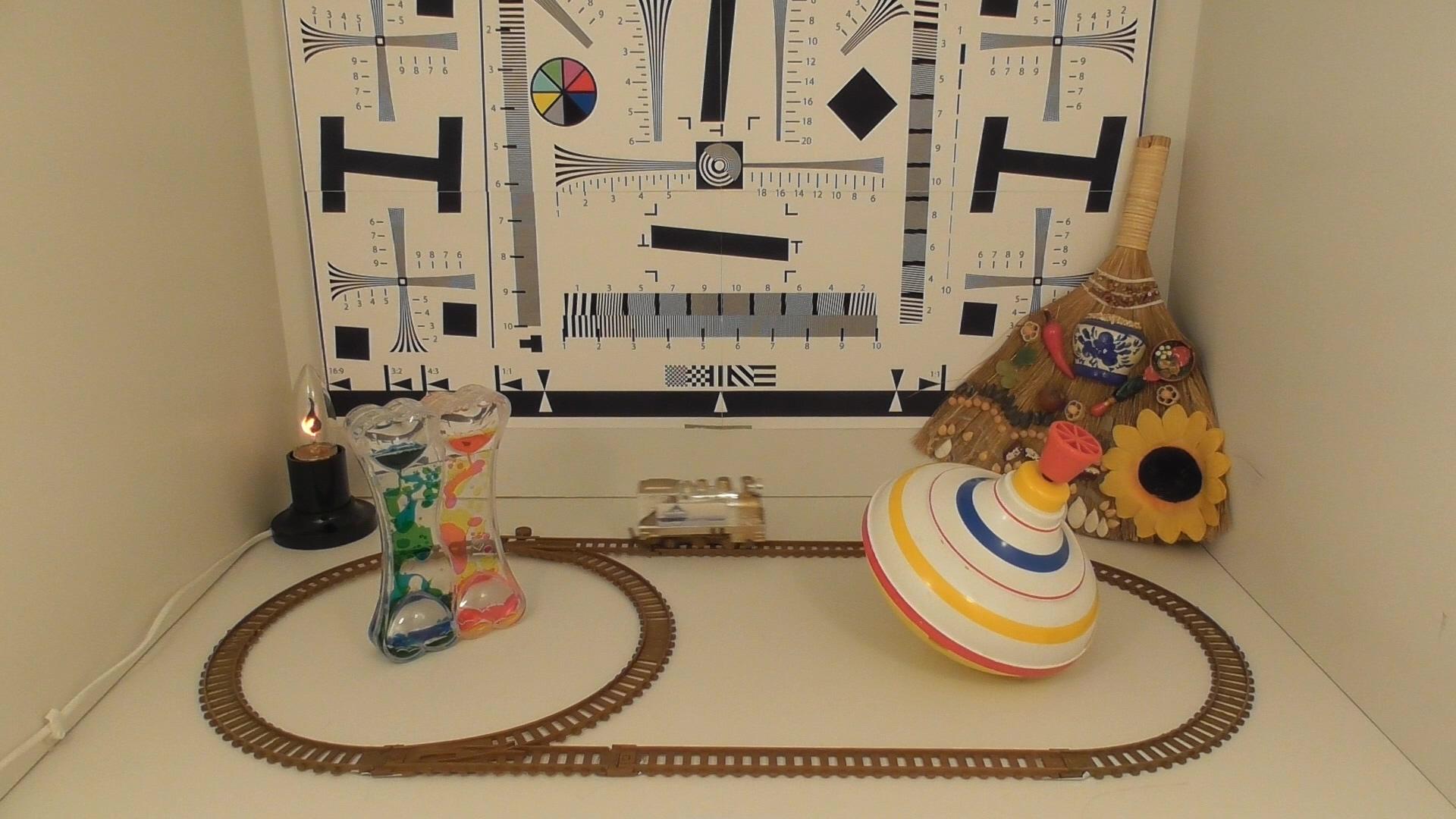

Видео, 700 люкс Видео, 260 люкс

Видео, 20 люкс Видео, 5 люкс

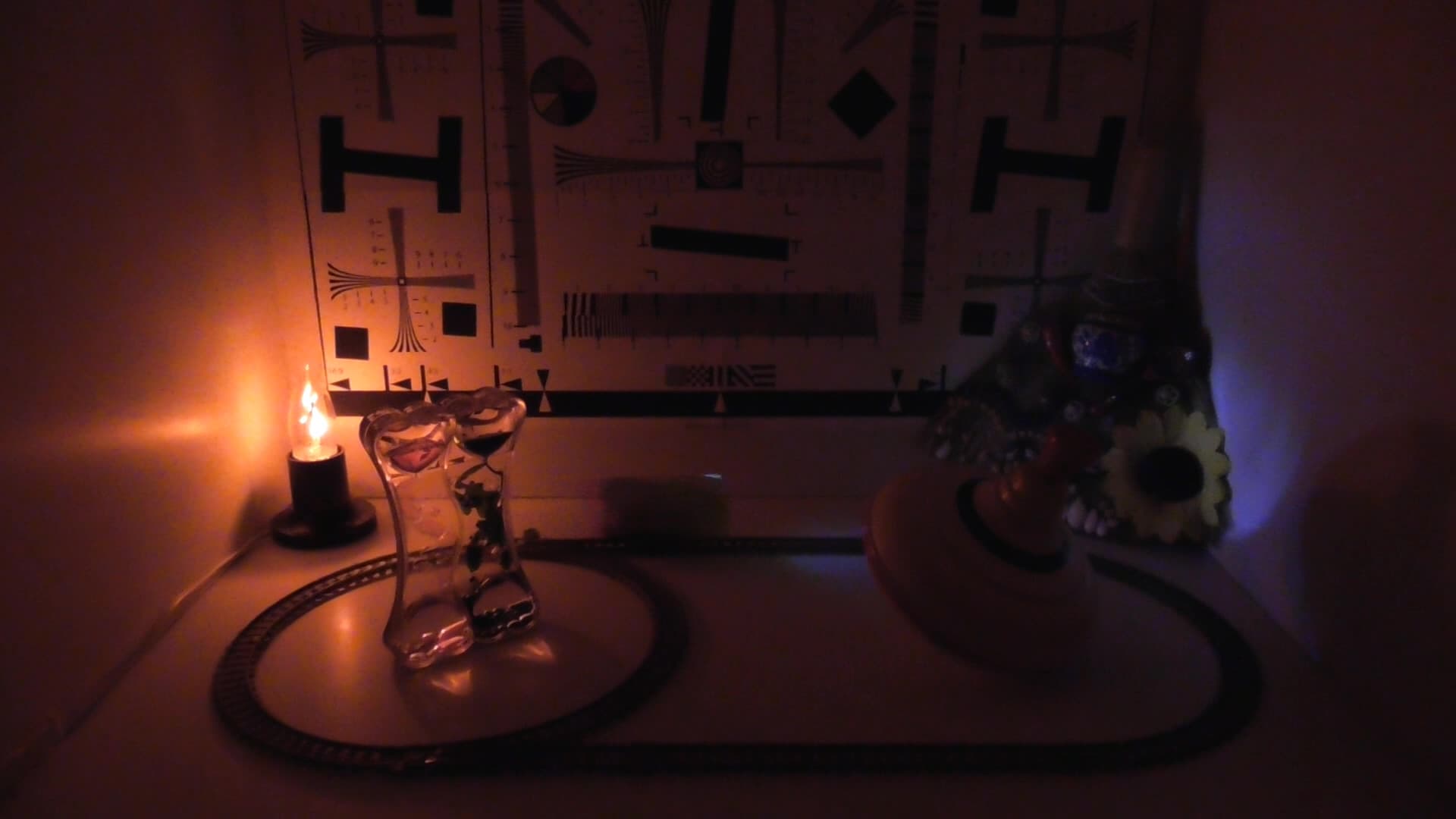

Видео, <1 люкс Видео

Автоматический баланс белого при низкой освещенности склонен уводить картинку в красные тона, что объясняется близким расположением ламп накаливания в тестовом боксе. Как уже говорилось, автоматические настройки для съемки в условиях слабой освещенности не годятся, поскольку при нехватке света камера склонна «задирать» усиление и снижать выдержку до 1/25, что приводит к дублированию кадров в видео, имеющем частоту 50 кадров в секунду. Разрешающая способность камеры невелика в сравнении с крупноматричными Full HD-камерами высшего ценового диапазона и достигает 750 условных ТВ-линий по горизонтали.

Выводы

Исходя из полученных о камере сведений, можно предположить, что данный аппарат предназначен для начинающего пользователя, который не прочь поэкспериментировать с ручными настройками, благо они почти не отличаются от настроек, имеющихся в «старших» камерах. Тем самым можно набраться опыта, который позволит перейти на «следующий уровень», к видеокамерам топ-класса или даже фотоаппаратам, в которых видеосъемка является приоритетным режимом наравне с фотосъемкой.
