Pinnacle Studio MovieBox Deluxe и Studio Plus 9


Любительский компьютерный видеомонтаж за последние годы стал вполне рядовым явлением. Всё большее количество людей, купивших камеру, стараются сохранить для себя на память не просто кассеты с отснятыми фрагментами пикника на даче или дня рождения любимого ребёнка, но и пытаются подходить к этому вопросу творчески, придумывая настоящие сценарии торжества. Чтобы потом в тихой, уютной обстановке, сидя за компьютером, создать собственные неповторимые шедевры.

Не так давно именно для таких видеолюбителей компания Pinnacle Systems, мировой лидер в области готовых решений для нелинейного монтажа, выпустила новую Deluxe-версию комплекта MovieBox, включающую в себя расширенную Plus-версию своего видеоредактора Studio 9.

Линейка MovieBox появилась в прошлом году, она представляет собой внешний бокс, имеющий разъёмы для ввода и вывода видео и звука и использующий для подключения к компьютеру в зависимости от модели USB 2.0 или FireWire (IEEE1394) интерфейсы. Причём модель MovieBox USB, подключаемая к компьютеру через порт USB 1.Х/2.0, имеет только аналоговые видеовходы, и пользователю, имеющему цифровую видеокамеру, приходится подключать её через аналоговые, в лучшем случае S-Video, разъёмы. Происходит двойное преобразование: цифра - аналог - цифра, что идёт не на пользу захватываемой картинке. В модели MovieBox DV этот недостаток исправлен. Имея как аналоговые, так и FireWire (те самые, которыми оснащаются все цифровые видеокамеры) входы, она представляет собой более универсальное решение для оцифровки видеофрагментов. Но вернёмся к нашей новинке.

Технологически, конечно, шина FireWire была всегда впереди. Стандарт IEEE1394 поддерживает пропускную способность канала до 400 Мбит/с. Компания Apple, продвигала своё детище в качестве мощного интерфейса для работы с наиболее требовательными к пропускной способности канала устройствами. Эта шина идеально подходит для работы мультимедийных приложений в реальном времени. Интерфейс USB создавался компанией Intel как универсальный порт для подключения различных периферийных устройств – мышей, клавиатур, модемов, не требовательных к пропускной способности шины (напомню, что USB 1.Х имела пропускную способность 12 Мбит/с.). Но в последней спецификации USB 2.0, которая подняла максимальную способность шины до 480 Мбит/с., становится возможным применение и в высокопроизводительных устройствах (многоканальных звуковых платах, устройствах видеозахвата, сканерах). Остаётся добавить, что благодаря стараниям всё той же Intel этот интерфейс уже получил более массовое распространение. Интерфейс FireWire все еще далек от того, чтобы стать стандартом для большинства пользователей из-за своей высокой стоимости и малого количества периферийных устройств, поддерживающих его.

Вероятнее всего, об этом думали инженеры Pinnacle Systems, вернув в новом устройстве для соединения с компьютером интерфейс USB. Конечно, надо помнить, что речь идёт о любительском, непрофессиональном видеомонтаже. И в первую очередь важно, что здесь должны быть задействованы любые устройства, будь то аналоговые или цифровые, что вероятней всего одним компьютером монтаж не ограничится, и в нём будут участвовать и телевизор, и видеомагнитофон.

Инженеры Pinnacle и на этот раз не стали изобретать велосипед, дизайн коробочки в точности повторяет прежние модели. Параллелепипед с двумя скруглёнными углами, окрашенный на этот раз в темно-голубые тона с боковыми гранями из белого пластика, смотрится весьма стильно. Алюминиевый диск-подставка с резиновой полоской, наклеенной на основание, как и прежде, входит в набор стандартных аксессуаров. Диск имеет небольшой стальной штырёк. Коробочка одним своим скошенным углом вставляется в него. Таким образом, MovieBox Deluxe, стоя вертикально на столе, может вращаться вокруг своей оси. На двух гранях расположены входные и выходные гнёзда, разъём внешнего питания. И пользователю очень просто повернуть коробочку нужной стороной к себе, что весьма удобно при подключении всевозможных кабелей. И, конечно, остаётся больше места на рабочем столе.

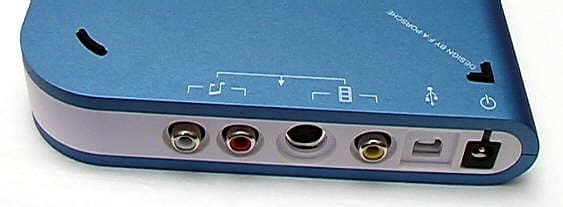

На одной стороне боковой грани расположены: гнездо внешнего источника питания, разъём USB, через который собственно устройство и подключается к компьютеру, а также S-Video и композитный (проще – тюльпан) видеовыходы, и такие же RCA-выходы двух каналов звукового сопровождения.

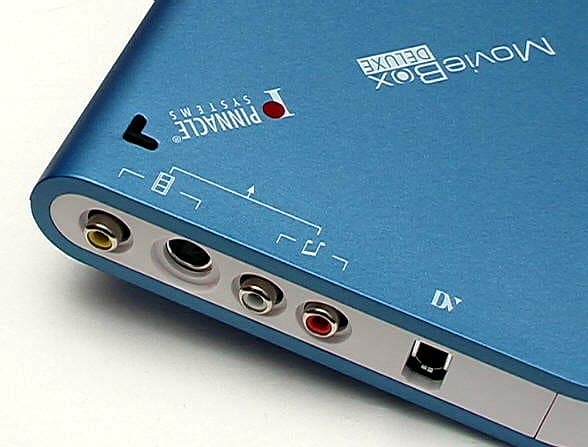

На другой боковой грани находятся пять гнёзд, предназначенных для ввода сигнала: композитный и S-Video вход, входы для двух каналов звука и FireWire-порт. Ни микропереключателя выбора типа источника, ни светодиодных индикаторов, которые присутствуют в модели MovieBox DV, здесь нет.

Корпус MovieBox Deluxe выполненный из алюминия, имеет, судя по весу, достаточно массивные стенки, которые являются своеобразными накопителями тепла. Видимо инженерам из Pinnacle System этого показалось достаточно, и они решили обойтись без вентилятора, как было в модели MovieBox USB.
Проще говоря, мы имеем дело с гибридом на основе двух предыдущих моделей. Для соединения с компьютером снова используется интерфейс USB (на этот раз только USB 2.0), а выбор источника уже не ограничен только аналоговыми входами. В новом устройстве есть и разъём FireWire, что очень важно для владельцев цифровых видеокамер.

Системные требования, предъявляемые к компьютеру, несколько больше, чем к двум другим устройствам линейки MovieBox. Это вызвано тем, что в MovieBox Deluxe процесс оцифровки аналоговых видеофрагментов ведётся не методами аппаратной компрессии, т.е. с использованием специального видеопроцессора, а возлагается полностью на компьютер, на его центральный процессор и подсистему памяти, используя программные видеокодеки.

Минимальные системные требования:

Intel® Pentium® 4 or AMD® Athlon® 1.6 ГГц или выше.
256 Мб оперативной памяти (512 Мб рекомендуется).
Порт USB 2.0
Windows XP, (SP1) или выше.
DirectX® 9 или выше совместимый графический адаптер (ATI Radeon™ или NVIDIA® GeForce™ 2 или выше).
DirectX 9 совместимая звуковая карта.
500 Мб свободного пространства на диске для установки программного
обеспечения.
CD-ROM привод и звуковая карта с многоканальным выходом
для работы с объемным звуком.

Дополнительно:
Записывающий CD привод для создания Video CD или Super Video CD.
Записывающий DVD привод для создания DVD.

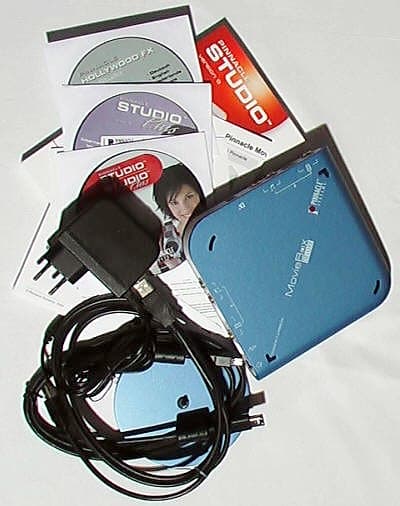

Комплект поставки:

  • Pinnacle MovieBox Deluxe
  • Блок питания 110/230 В, 50/60 Гц

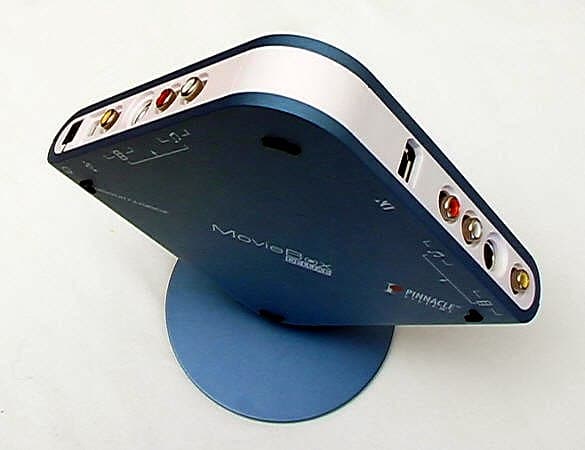

  • Подставка для установки Pinnacle MovieBox Deluxe вертикально
  • Кабель USB 2.0
  • Кабель IEEE-1394 (шестиконтактный FireWire-четырёхконтактный FireWire)

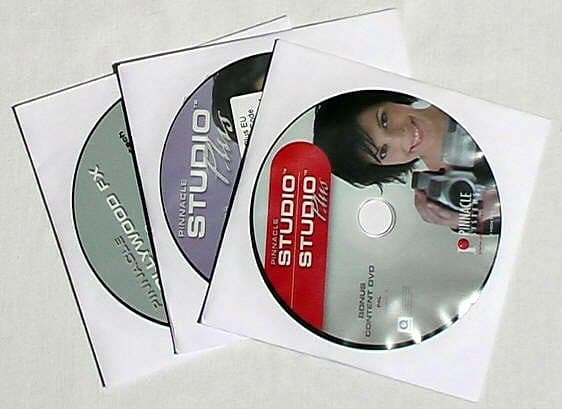

  • Полная версия программы Studio Plus 9
  • Bonus Content DVD
  • Hollywood FX for Studio 5.5
  • Руководство пользователя Studio Plus 9 на русском языке
  • Буклет по быстрой инсталляции Pinnacle MovieBox Deluxe на нескольких языках, включая русский
  • Буклет со сравнительными характеристиками системных требований, предъявляемых ко всей линейке продуктов MovieBox
  • Буклет с иллюстрацией, как устанавливать MovieBox Deluxe в вертикальном положении

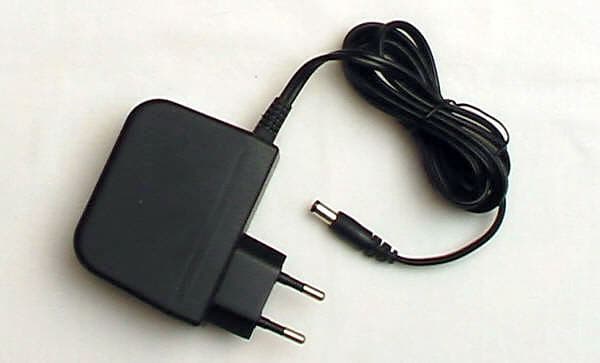

Надо заметить, что вилка внешнего блока питания, хотя и не имеет защитного заземления, но за счёт оригинальной конструкции может быть безболезненно вставлена в любые типы розеток.

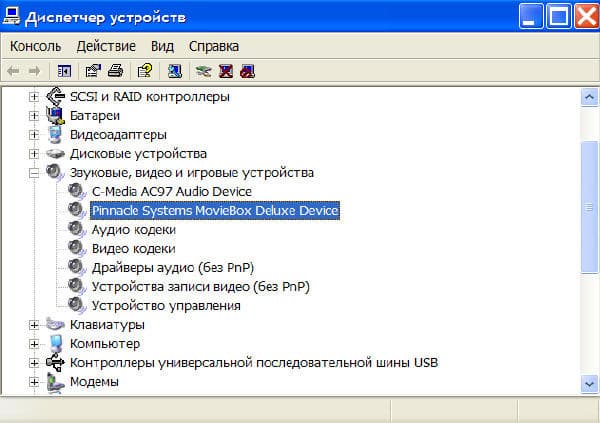

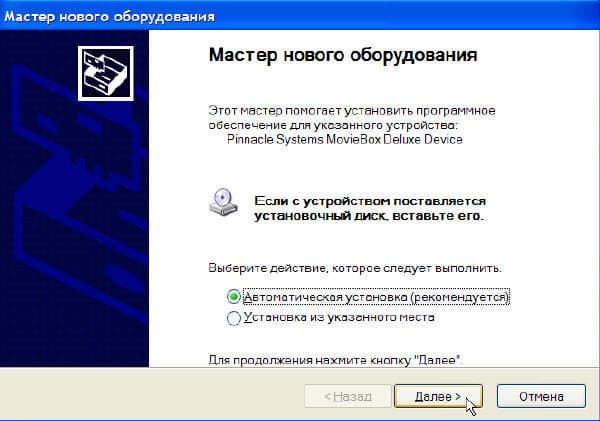

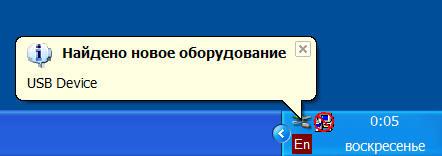

Итак, единственный зеленый светодиод, контролирующий подачу питания на устройство, горит. Сразу после подключения устройства к USB разъёму оно опознаётся и начинается довольно длительная установка драйверов.



Устанавливая драйвера на предустановленную Windows XP SP 1, система обошлась своими силами.

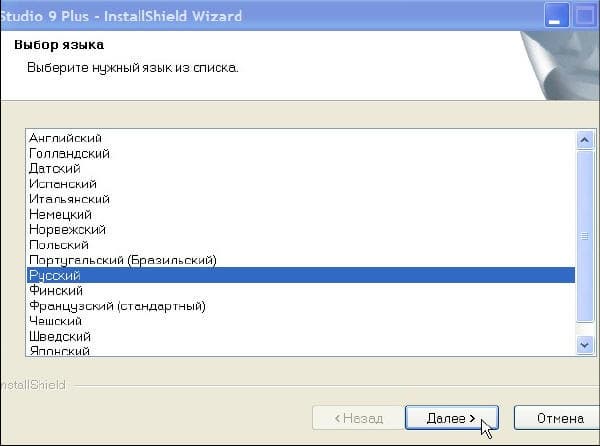

После того, как все драйверы к MovieBox Deluxe успешно установились, можно переходить к установке программного обеспечения. Надо заметить, что, начиная с версии Studio 8, программа официально локализована для России, что, несомненно, привлечёт ещё больше сторонников в её ряды.

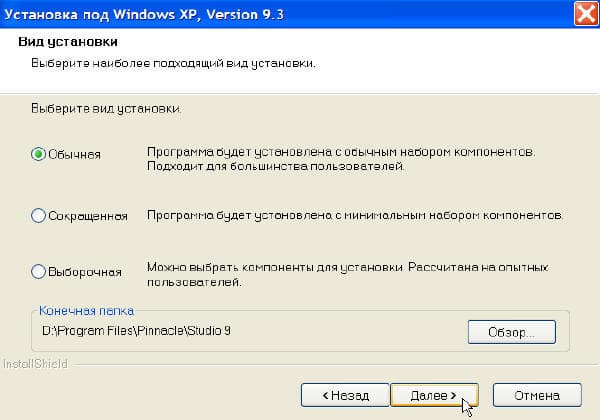

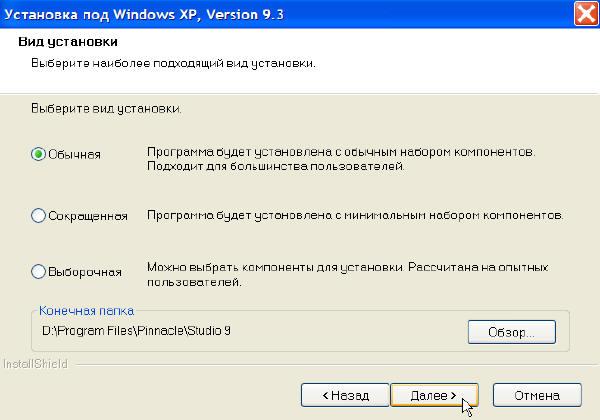

Программа предложит выбрать тип установки и папку, в которую будут инсталлироваться  файлы программы.

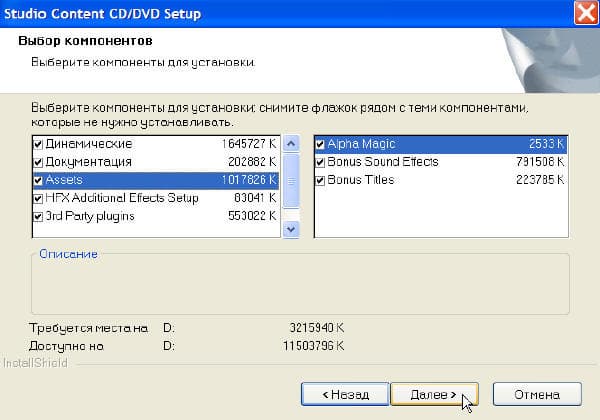

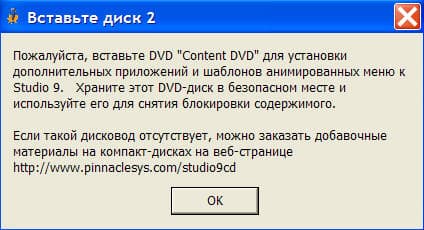

После перезагрузки компьютера, вас попросят вставить DVD диск «Content DVD»



Установка занимает довольно длительное время – около часа. Bonus Content DVD содержит кучу дополнительных приложений вроде SmartSound и шаблонов анимированных меню для создания собственных DVD.

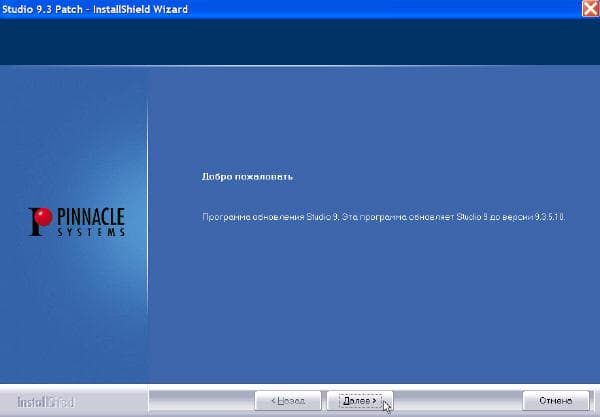

Предполагается, что пользователь имеет доступ в Интернет, поэтому помимо регистрации, ему предложат скачать последние исправления (так называемый Patch) с официального сайта компании Pinnacle System. К настоящему времени последним был StudioPatch 9.3.5. Причём облегченная его версия размером 13,4 Мб ставится только на установленную Studio Plus 9 версии 9.3. Именно она сейчас идёт в официально поставляемых в Россию продуктах. Скачать патч можно здесь. На той же странице есть информация о последних исправлениях в программе.

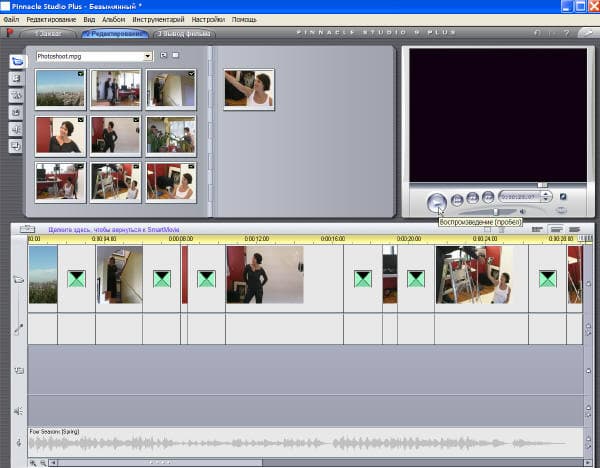

Интерфейс видеоредактора по сравнению с обычной Studio 9 не изменился вовсе. Эта программа уже описывалась в нашем разделе. Подробнее о Studio 9 читайте здесь.

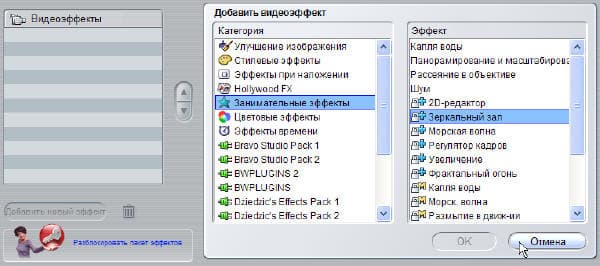

Включение дополнительных видеоэффектов потребует ввода ключей активации. На web странице генерируется ключ активации, основанный на серийном номере продукта и паспорте Studio, привязанном к конкретному ПК.

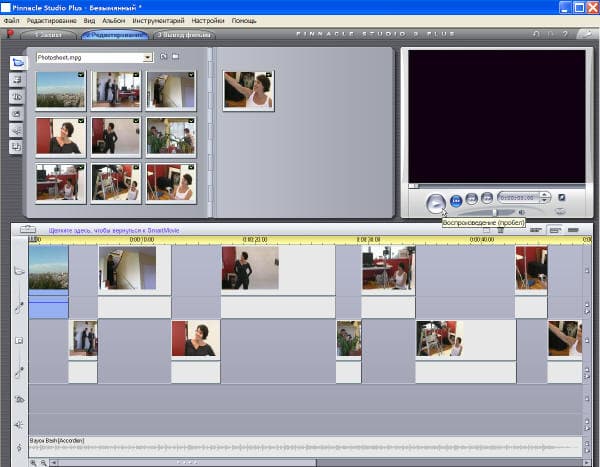

Начнём, наверное, с самого главного. С изменений. За кажущимся внешним сходством таятся более чем глубокие изменения в ядре программы. Наконец-то появилась возможность редактировать изображение на двух дорожках видео. Первоначально эта функция в программе не активна. После установки программы на линии времени отображаются пять дорожек, которые давно знакомы пользователям, ранее работавшим в Studio: видеодорожка с дорожкой исходного звука, дорожка титров, дорожка звуковых эффектов и музыкальная дорожка.

Чтобы открыть вторую видеодорожку или дорожку наложения, как ласково называют её в Pinnacle, необходимо перетащить клип из исходного альбома в окно временной линейки (проще говоря, TimeLine) на дорожку титров. Вместе со второй видеодорожкой становится доступна и звуковая дорожка, связанная с этим видеоклипом.

Теперь вставка изображения (Insert) становится совсем простой операцией: заблокируйте звуковую дорожку наложения, перетащите на вторую видеодорожку клип, поместите его в нужном месте на временной линейке и подрежьте до требуемой длины. Всё! Соответственно упрощаются и операции «косая склейка», когда звуковой ряд начинается раньше или позже видеоряда.

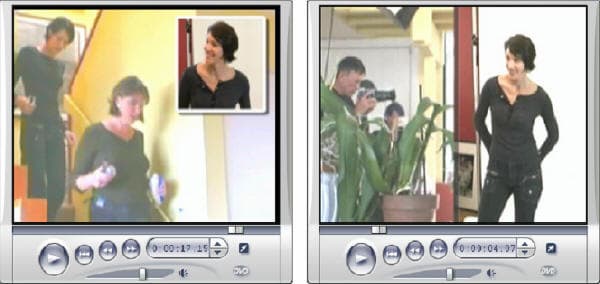

Впервые в этой редакции появилась возможность вставлять дополнительный видеоряд в основное изображение, проще говоря, эффект "картинка в картинке". Вариантов, правда, немного: или «кадр в кадре» или разделение экрана на два независимых друг от друга изображения. Можно регулировать форму и размер, а также выбирать часть вставляемого кадра, изменять цвет бордюра и тени, прозрачность.

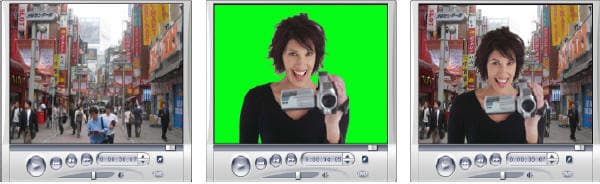

Используя программу Studio Plus 9, вам становится доступна также широко применяемая в профессиональном телевидении технология «хроматический кей» (проще говоря, хромакей). Эффект хромакея часто называют эффектами «синего» или «зелёного» экрана, поскольку действие, которое разворачивается на переднем плане, снимается перед однотонным синим или зелёном фоном. Затем этот самый фон замещается на любое другое изображение, при этом передний план остаётся нетронутым. Вспомните прогноз погоды на телевидении, там тоже используется подобный эффект. Синий или зелёные цвета обычно предпочтительней использовать с хроматическим кеем, поскольку их удаление не повлияет на цвет кожи человека. Но для хромакея в Studio, в принципе, можно использовать и любой другой цвет.

Еще одно нововведение связано с обработкой неподвижных изображений. Теперь можно выделить наиболее важную часть кадра, изменить масштаб рисунка, легко повернуть изображение. Добавлен механизм удаления красных глаз на фотографии. Возможно создание анимации с панорамированием и масштабированием, в которых изображение с высоким разрешением представлено в виде последовательности плавно соединённых крупных планов с различными степенями увеличения. Последовательно применяя масштабирование и панорамирование к ряду копий одного и того же изображения, вы как будто проводите экскурсию. В сущности, вы рассказываете историю одной картины, постепенно привлекая внимание зрителя то к одной, то к другой ее детали.

Для тестирования использовалась цифровая видеокамера Panasonic NV–GS70. Она имеет как цифровой FireWire (IEEE1394), так и аналоговые S-Video выходы. Преимущество цифрового интерфейса заключается не только в управлении видеокамерой из монтажной программы, но и в том, что по стандартному кабелю, кроме сигналов управления, передаются и картинка, и звук.

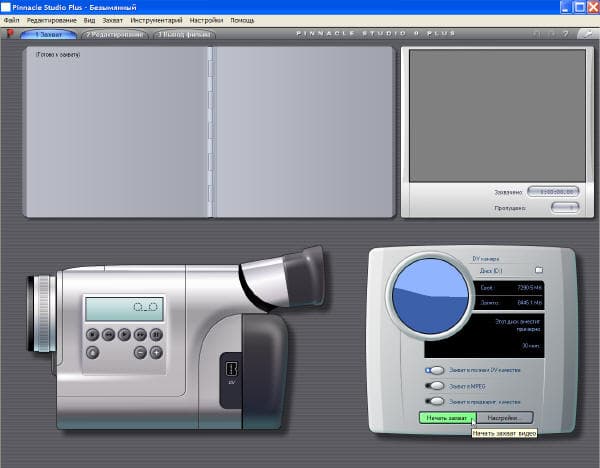

Как вы уже знаете, Studio MovieBox Deluxe может работать с разными типами источников видеоматериала, аналоговым и цифровым. Так, например, выглядит интерфейс программы Studio Plus 9 при захвате изображения с DV камеры.

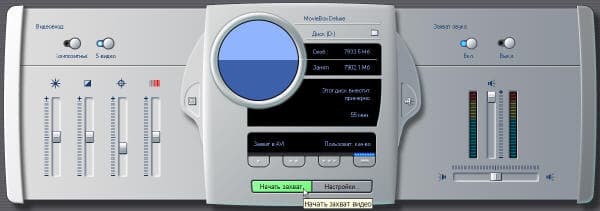

Альбом и проигрыватель остаются неизменными как для аналогового, так и для цифрового источника, нижняя же часть экрана для аналогового источника выглядит совершенно иначе.

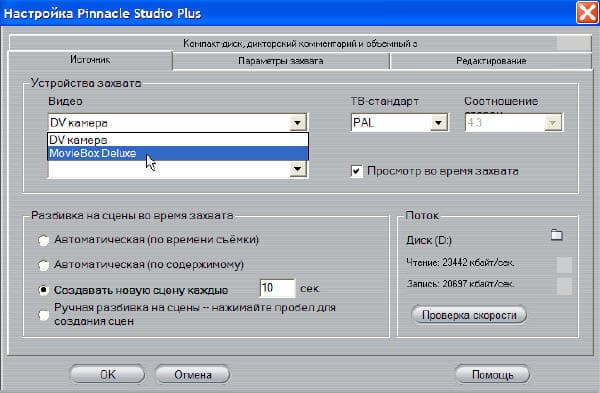

Нужное устройство выбирается в графе "Источник" окна настроек параметров захвата.

Доступные здесь настройки параметров зависят от используемого вами источника захвата. Установки в других областях панели «Параметры захвата» зависят от того, какой из предложенных шаблонов вами выбран. В свою очередь, доступные шаблоны зависят от используемого для оцифровки оборудования.

Телевизионный кадр, захватываемый MovieBox, представляет собой матрицу 720х576. Принимая во внимание телевизионную кадровую частоту в 25 Гц, приходим к выводу, что одна секунда цифрового видео в представлении 4:2:2 требует 25x2x720x576=20736000 байт, т.е. поток данных составляет 20 Мб/с. Запись подобных потоков технически осуществима, но сложна, дорогостояща и неэффективна с точки зрения последующей обработки. Реальная практика требует значительного уменьшения потоков. Эффективное сжатие видеоинформации зиждется на двух основных идеях: подавление несущественных для визуального восприятия мелких деталей пространственного распределения отдельных кадров (используется экспериментально установленная малая чувствительность человеческого восприятия к искажениям мелких деталей изображения) и устранение временной избыточности в последовательности этих кадров (используется высокая избыточность информации в изображениях, разделенных малым интервалом).

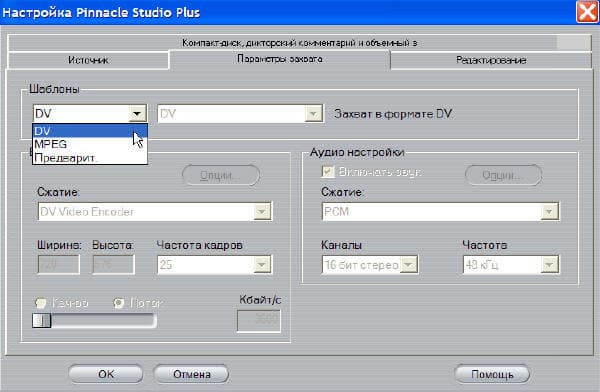

При захвате через DV-интерфейс предлагается выбрать качество захвата: предварительное или полное. При полном качестве возможно два типа сжатия: DV и MPEG.

DV-сжатие обладает весьма эффективным алгоритмом компрессии, используя при этом постоянный поток 3,6 Мб/с., обеспечивая качество видео, эквивалентное телевизионному. К слову сказать, любые диски, даже внешние, подключённые через FireWire или USB интерфейсы, с этой задачей справляются. Ваша DV камера тоже использует такую компрессию. При захвате с полным качеством, видеокадры без всяких изменений и дополнительного сжатия переносятся прямо с ленты видеокамеры на жесткий диск компьютера. Оцифровка с DV устройств требует достаточно много дискового пространства. Например, один час захваченного видеоматериала занимает на диске 12,7 Гб.

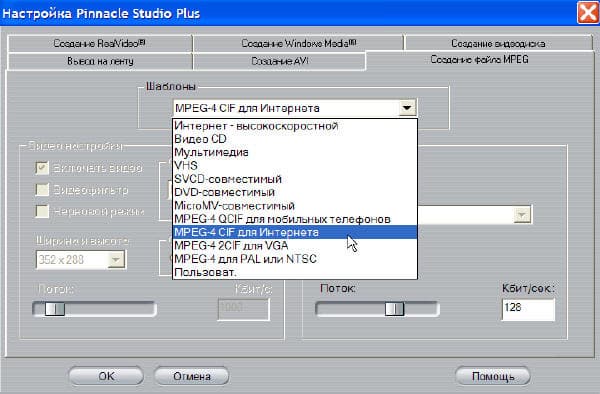

MPEG-сжатие, благодаря своему алгоритму, требует гораздо меньше дискового пространства. Но ввиду интенсивных вычислений для кодирования MPEG-2, компьютеры старых моделей могут не обеспечить производительности, достаточной для удовлетворительного захвата данных. Если Studio Plus 9 определит, что компьютер не обладает достаточной производительностью для выполнения данной операции, она уведомит о проблеме и даст возможность отменить операцию.

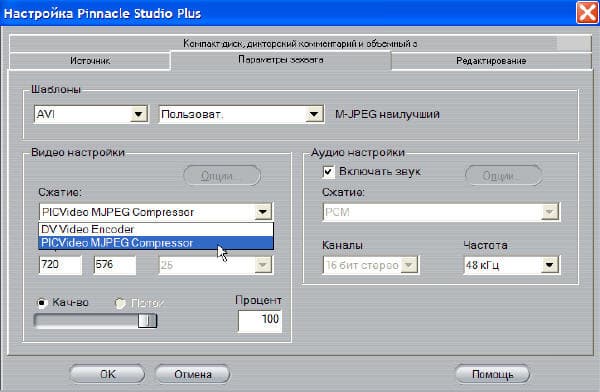

Для аналоговых средств захвата Studio Plus 9 предлагает три готовых варианта качества – среднее, хорошее и наилучшее, и настраиваемый пользовательский вариант. Причём в последнем случае пользователю доступно существенно больше настроек, в том числе и выбор кодека.

Основываясь на личном опыте, аналоговое видео, захваченное MovieBox Deluxe лучше превратить либо в DV, либо в MJPEG, но никак не в MPEG-2. Это связано с тем, что если вы намерены редактировать видеофрагменты, то лучше использовать первые два формата (кстати, очень похожие по структуре), поскольку обработка MPEG-2 требует слишком много времени для пересчета эффектов. Справедливости ради надо отметить, что в Studio Plus 9 встроена оптимизация просчёта трёхмерных эффектов, используя аппаратное ускорение графическим адаптером, и фоновый рендеринг, весьма экономящий время. Кроме того, качество программных кодеков MPEG-2 весьма среднее, по крайней мере тех, которые сжимают видео в реальном времени. Зато, используя DV, либо в MJPEG-компрессию, изображение с аналоговой камеры можно оцифровать на лету и практически без потерь качества. Работая же с захваченным в MPEG-2 изображением, несложно сделать копию на DVD диск, если не требуется монтировать уже готовый материал.

Для полевых испытаний оцифровки аналогового видео, были захвачены изображения одной длительности с использованием разных программных кодеков. В случае выбора шаблона AVI наш выбор ограничился лишь двумя встроенными в программу: DV Video Encoder и PIC Video MJPEG Compressor. Для сравнения мы использовали шаблон DVD и оцифровали материал также в формате MPEG-2 с максимально возможным качеством. Как и ожидалось, по объёму файлов самым маленьким оказался файл в формате MPEG-2 (1 минута заняла 95 Мб), за ним следовал файл, сжатый DV кодеком (1 минута заняла 267 Мб). Самым объёмным оказался файл, сжатый кодеком MJPEG (1 минута заняла целых 664 Мб).

Субъективные оценки захваченного видео в окне проигрывателя программы показали, что кадры, сжатые разными кодеками, мало отличаются друг от друга. При захвате цифрового видео, камера подключалась через DV интерфейс и получала возможность полного управления из окна проигрывателя Studio Plus 9.

Несмотря на радужные перспективы, хотелось бы отметить и недостаток. Для активации полноценного многоканального звука Dolby Digital, дополнительных переходов, фильтров и кодеков MPEG-4, mp3 с вас потребуют денег.

Подытожив всё выше сказанное отметим, что новое творение Pinnacle, несомненно, найдёт своего покупателя. За сравнительно небольшие деньги (комплект предлагается купить за 270$) видеолюбители получат возможность монтажа с любого источника, будь то DV видеокамера, телевизор или видеомагнитофон, используя при этом быструю и распространённую шину USB.
