Кулеры Xigmatek HDT-D1284 и S1284 Achilles


В продолжение темы обзоров, посвященных авангардным системам охлаждения, сегодня в наш фокус мы помещаем два хай-эндовых кулера от Xigmatek — HDT-D1284 и S1284 Achilles. Хотя оба продукта формально уже нельзя отнести к разряду «горячих» новинок — на российском рынке они засветились еще осенью прошлого года — эта «парочка» по-прежнему держится на гребне волны и в топовой линейке бренда занимает привилегированные места, предлагая богатый и насыщенный комплекс технических качеств. Другим обстоятельством, которое нешуточно подогревает наш интерес, выступает разумная ценовая политика бренда — розничная стоимость HDT-D1284 и S1284 Achilles сохранила фактически докризисные ориентиры (с рекомендованной планкой 1500 рублей), что в нынешних неблагоприятных экономических условиях можно засчитать уважительным поступком и для вендора, и для отечественных хозяйствующих субъектов — партнеров Xigmatek.

Итак, давайте сперва разберемся с конструктивными и эксплуатационными особенностями сегодняшних подопытных, ну и далее уже перейдем к главному пункту исследования — чисто практической результативности модельного дуэта HDT-D1284 и S1284 Achilles. Приступим!

Комплектация

Отправным пунктом нашего обозрения значится комплектация — вещь немаловажная и в техническом, и в потребительском ракурсе.

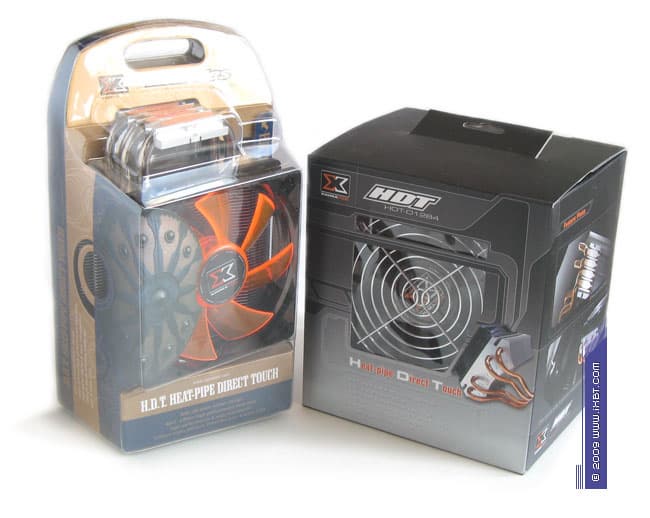

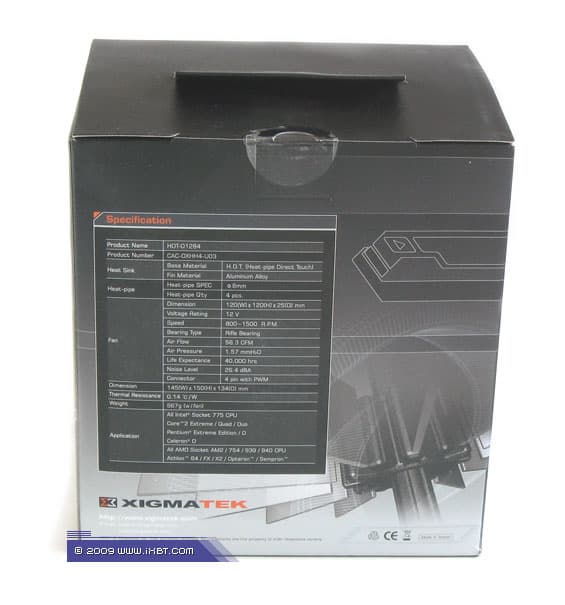

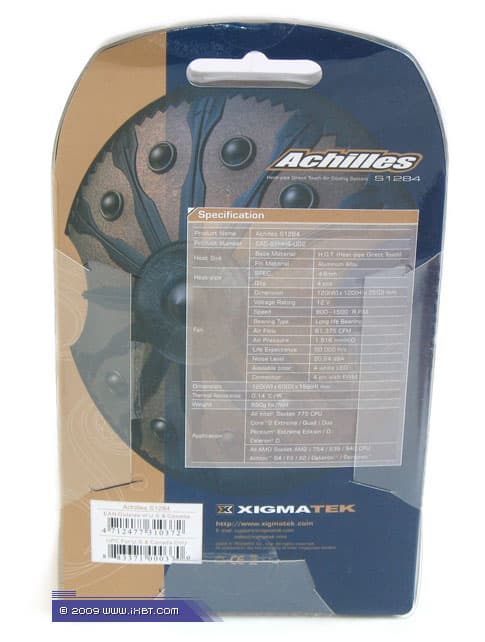

Как и подобает продуктам высокого класса, HDT-D1284 и S1284 Achilles поставляются в аккуратной упаковке, снабженной красочным описанием внутреннего содержимого, с подробным листингом конструктивных «фич» и технических характеристик. А вкладки в пластиковый блистер S1284 Achilles еще и несут на себе довольно любопытный культурологический отпечаток — центральным пунктом здесь выступает стилизованное изображение деревянного щита «античных» героев (этот щит, согласно представлениям маркетологов Xigmatek, как раз и должен присутствовать в боевом снаряжении известного гомеровского персонажа — Ахилла). Как видим, героическая подоплека у «индивидуалиста» S1284 Achilles выявляется не только в его маркетинговом наименовании, но также и в чисто практическом оформлении. :)

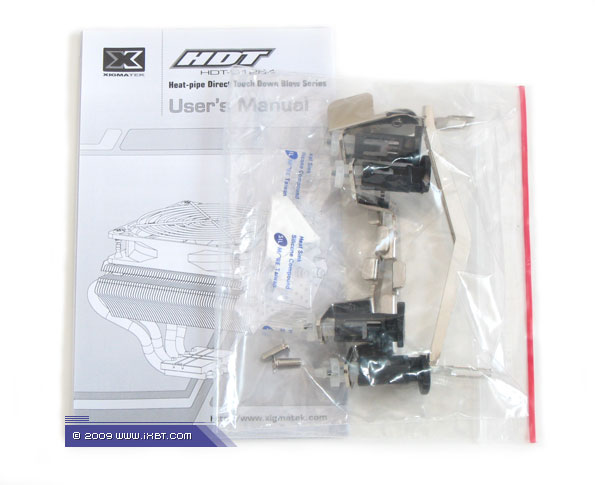

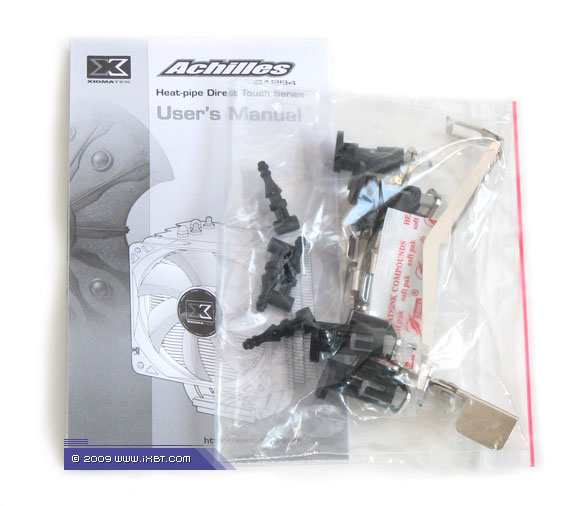

После вскрытия упаковки обнаруживаем очень похожий набор причиндалов — комплект мультплатформенного крепежа (монтажные планки под LGA775 вместе с клипсой для Socket AM2), пакетик с термопастой и техническое руководство. В поставке S1284 Achilles дополнительно приложены «силиконовые» штифты (используются для смягченной и вибродемпфирующей фиксации вентилятора на радиаторе).



То есть, получаем вполне традиционный комплект — без особых излишеств, но с наличием всех важных деталей, необходимых для нормальной жизнедеятельности типических хай-эндовых кулеров. Что ж, неплохо для начала!

Конструктивные особенности

Теперь давайте обратимся непосредственно к самим объектам сегодняшнего исследования — «крепышам» HDT-D1284 и S1284 Achilles.

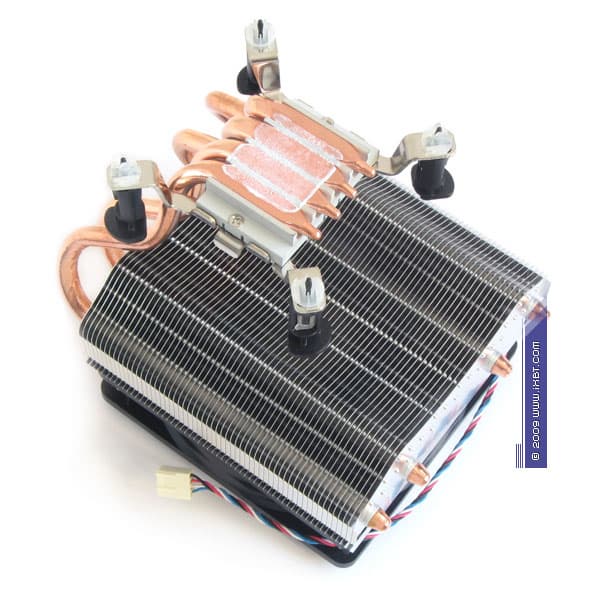

Главнейшей конструктивной изюминкой этих продуктов является продвинутая технология «прямого контакта» — в маркетинговых терминах Xigmatek она именуется как «Heat-pipe Direct Touch» (HDT) и базируется на прямом согласовании теплотранспорта (тепловых трубок) с источником (процессором), без участия каких-либо посредников в лице традиционных теплосъемных пластин. Идеология HDT, надо отметить, выглядит очень разумно, ведь каким бы ни был теплосъемник (при всей своей полезности в деле перераспределения теплового потока от процессора к трубкам), он всегда вносит определенную «добавку» в полное термическое сопротивление кулера, подспудно занижая его охлаждающую способность. И если устранить это «препятствие», то совместно с другими мероприятиями по техническому совершенствованию радиатора (оптимизацией оребрения, подбором надлежащего вентилятора и т.п.) появится еще один шанс на улучшение термических показателей, фиксируемых «прямо-контактным» кулером.



Конечно, здесь не следует забывать известный афоризм «дьявол прячется в деталях» — он довольно четко характеризует подноготную HDT. По факту, эта технология таит целый архипелаг подводных камней как структурного, так и сугубо термического толка, которые, порой, очень трудно обойти. Мало сказать — «прямой контакт»! Его нужно еще и сделать «прямым», попутно обеспечив собственно сам «контакт». Благо, у HDT-D1284 и S1284 Achilles по этой линии наблюдается пусть и не образцовый, но вполне четкий порядок — все теплосъемные фрагменты трубок аккуратно обработаны и сгруппированы, с обеспечением должной точности в плоскости поверхности и развитием приемлемой площади эффективного термоконтакта. Сколько-нибудь серьезных изъянов они не обнаруживают даже при самом строгом рассмотрении предмета, разве что только HDT-D1284 все-таки нужно пожурить за излишнюю толщину стенок в пазах механического держателя — почти 2 мм (момент некритичный, но предрасполагающий к поправочным модификациям).

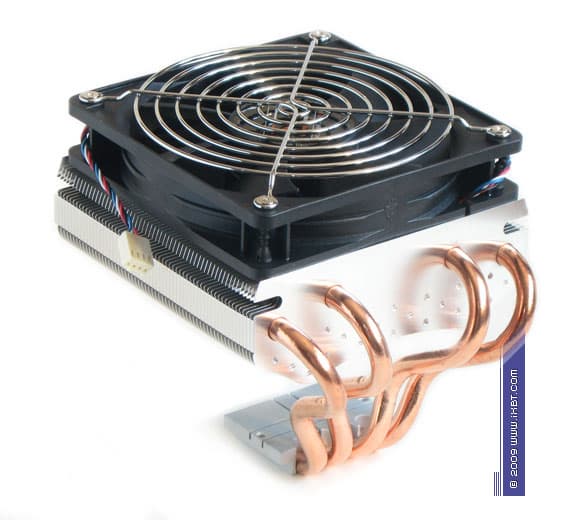

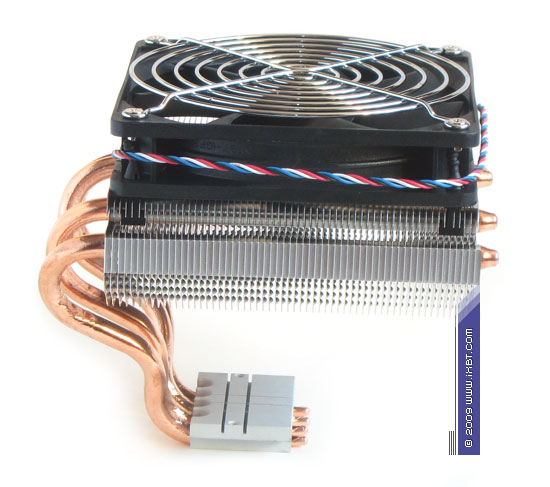

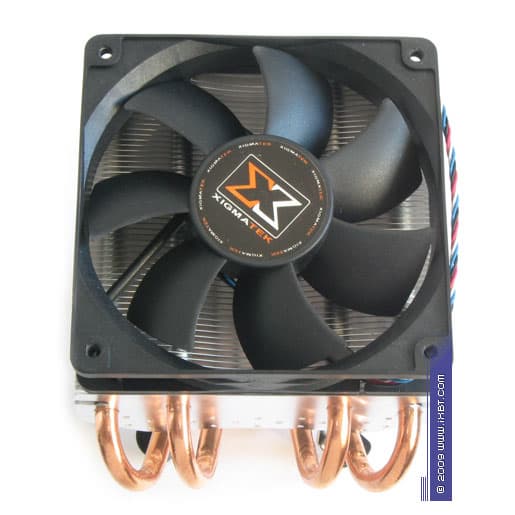

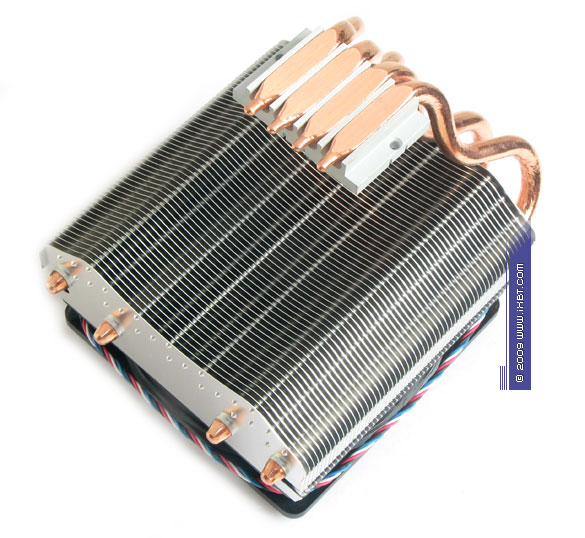

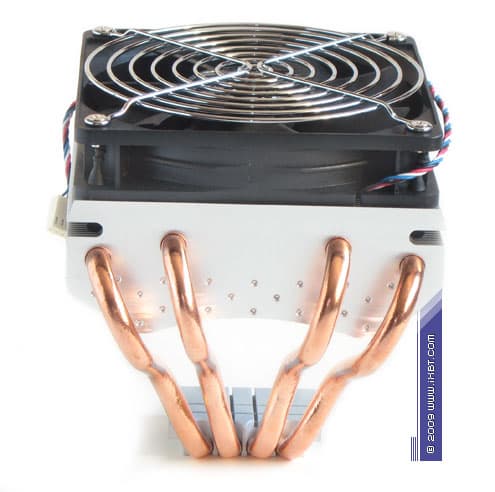

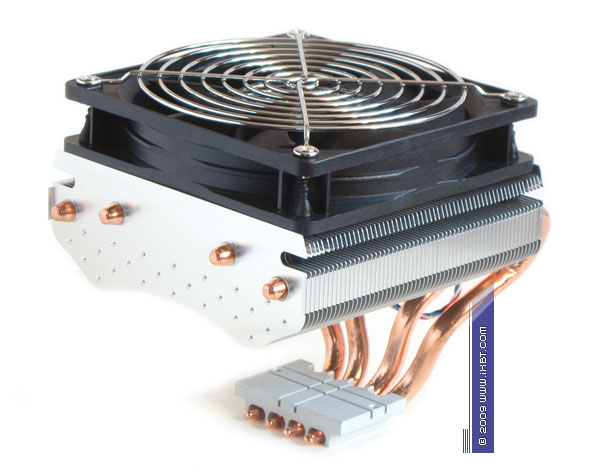

Опрятно выглядят наши подопытные и в общетехническом конфигурировании. Так, основным достоянием «рабочего тела» HDT-D1284 выступает солидная комбинация из 4 медных тепловых трубок диаметра 8 мм, «горизонтальной» секции алюминиевого оребрения (характерные размеры 124×120×45 мм, 59 пластин толщиной 0,3 мм, шаг постановки 2 мм, общая площадь поверхности теплоотдачи порядка 5500 см2) и набортного вентилятора типоразмера 120×120×25 мм (номинальная скорость вращения крыльчатки 1500 об/мин). Интересным конструктивным решением является также россыпь специализированных «пупырышков», дислоцированных в «нижнем» секторе пластин оребрения — они играют роль турбулизаторов и способствуют интенсификации теплоотдачи в условиях слабонапорных потоков (подразумеваем пониженные и, соответственно, малошумные обороты крыльчатки).

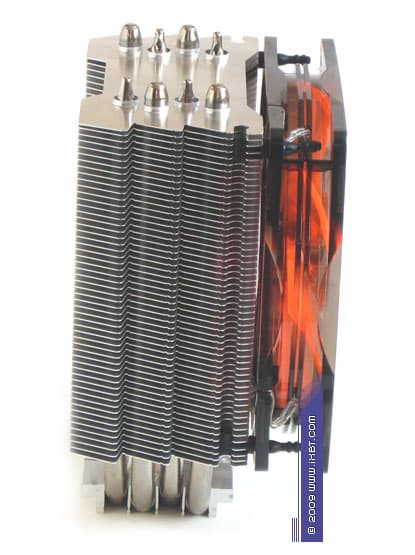

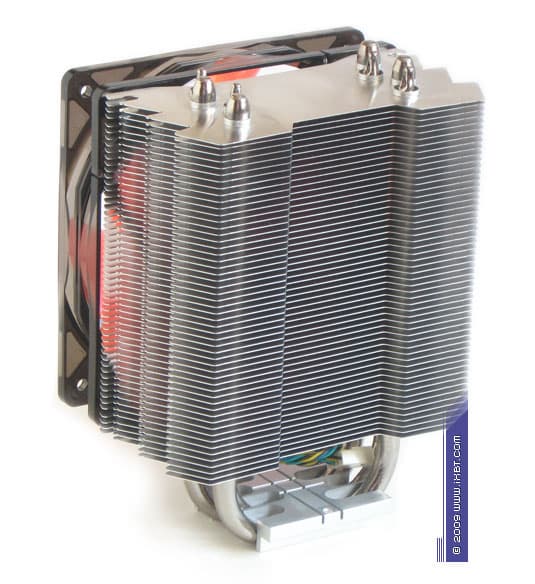

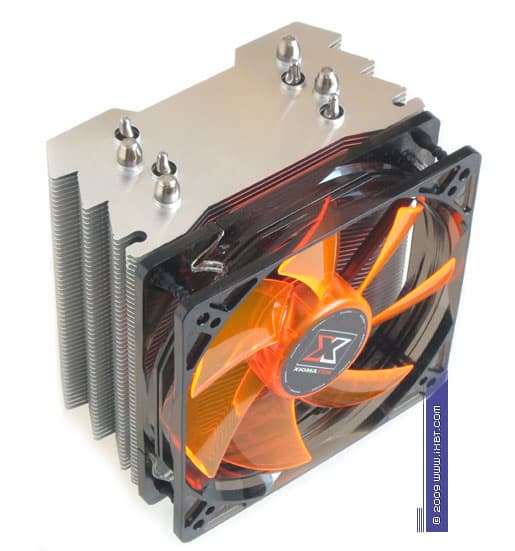

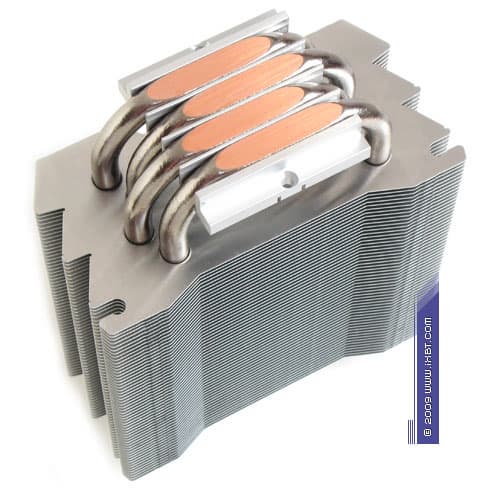

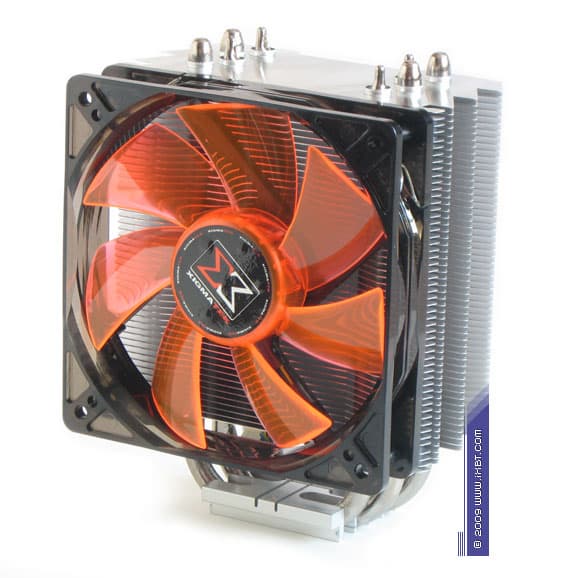

Слаженный технический комплекс демонстрирует и «индивидуалист» S1284 Achilles — в его активе отмечаются схожие тепловые трубки диаметра 8 мм (с финишной никелировкой поверхности), башенная секция алюминиевого оребрения (характерные размеры 120×60×118 мм, 54 пластины толщиной 0,4 мм, шаг размещения 2 мм, общая площадь поверхности теплообмена порядка 6000 см²) и вентилятор типоразмера 120×120×25 мм (номинальная скорость вращения крыльчатки составляет те же самые 1500 об/мин). Здесь дополнительной термической «фичей» выступает «чересстрочное» группирование тепловых трубок — их теплосбрасывающие элементы расположены не «линейно», а в шахматном порядке, чтобы не «затенять» друг друга относительно «разруливания» внутренних потоков и улучшить продуваемость оребрения.




Благоприятное впечатление оставляют о себе и набортные вентиляторы наших подопытных. Прежде всего, следует отметить штатный активатор HDT-D1284: на этот важный пост ребята из Xigmatek назначили «близнеца» хорошо известного вентилятора Scythe S-Flex — ADDA AD1212DX-A7BGL, который имеет такое же аэродинамическое оформление, с оптимизированным балансом производительности и шумовых характеристик, но отличается немного упрощенным гидродинамическим подшипником (Hypro bearing). По факту, модельная серия S-Flex уже попадала в наш тестовый оборот — тогда она зарекомендовала себя весьма и весьма неплохо, закрепившись почти на уровне эталонных вентиляторов Scythe Minebea. Так что, в адрес AD1212DX-A7BGL мы даем позитивный прогноз и в технических рамках HDT-D1284 ожидаем от него не менее интересной результативности.

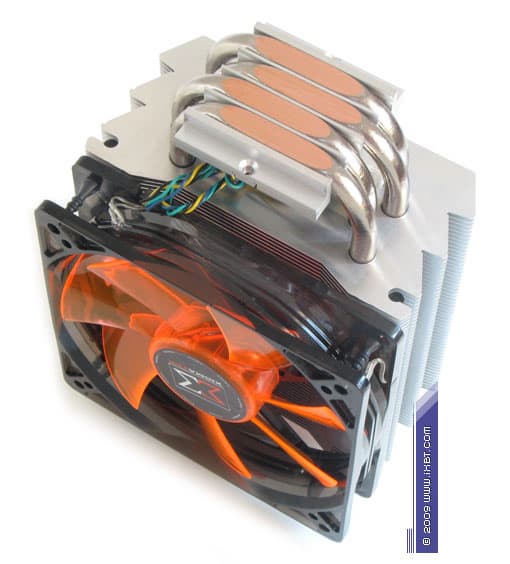

Отдельного внимания заслуживает также комплектный вентилятор S1284 Achilles (модель Power Logic PLA12025S12L-4). Хотя в конфигурационных параметрах он выявляет некоторое отставание от своего «коллеги» AD1212DX-A7BGL (на поверку, PLA12025S12L-4 располагает аэродинамически более «мягкой» крыльчаткой, с довольно скромным статическим давлением), его общетехническая оснастка согласуется с хай-эндовыми нотками S1284 Achilles не менее четко — отмечаем добротную механику (улучшенный подшипник скольжения) и аккуратную электронику (обвязка на базе чипа Sanyo LB1196). Есть здесь и моддинговые прибамбасы — «тонированная» рамка, крыльчатка с фирменной оранжевой расцветкой и четыре белых светодиода, которые создают яркую и эффектную иллюминацию.

Итак, с конструктивно-техническими особенностями наших подопытных мы разобрались. Посмотрим теперь, чем они могут похвастаться в эксплуатационном плане.

Эксплуатационные свойства

Инсталляционная эргономика — это, без лишнего преувеличения, самый многострадальный и капризный аспект современных хай-эндовых кулеров. Так уж повелось: берем какой-нибудь авангардный продукт, смотрим его термический конструктив — все прекрасно! Кульно, мощно, сурово! Но вот как дело доходит до эксплуатационной стадии — тут сразу бац, и оптимизма заметно поубавляется! Диву даешься иной раз, чего там только не понакрутят-понавертят отдельные кулеростроители в отношении крепежных систем! Как говорится, и смех, и грех.

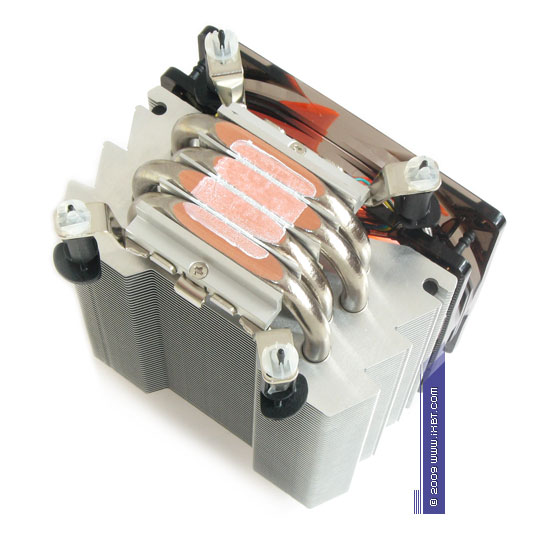

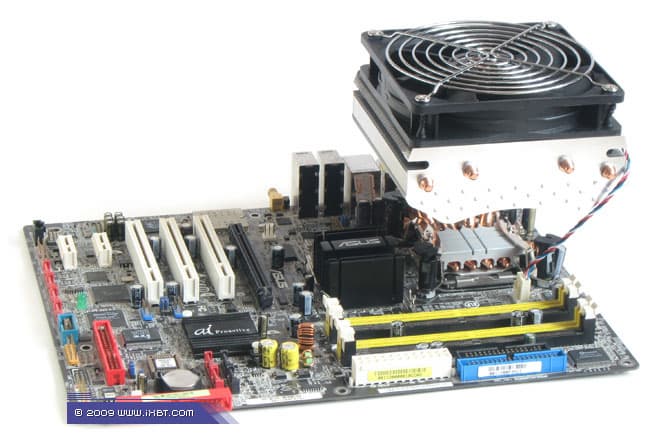

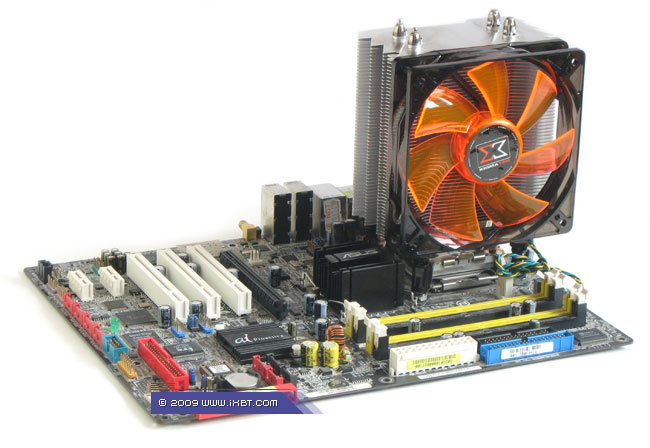

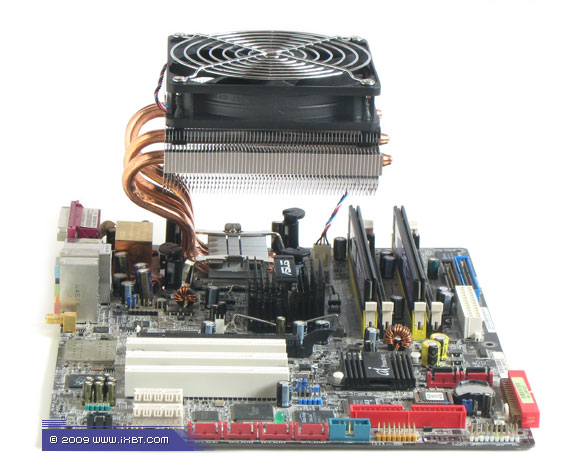

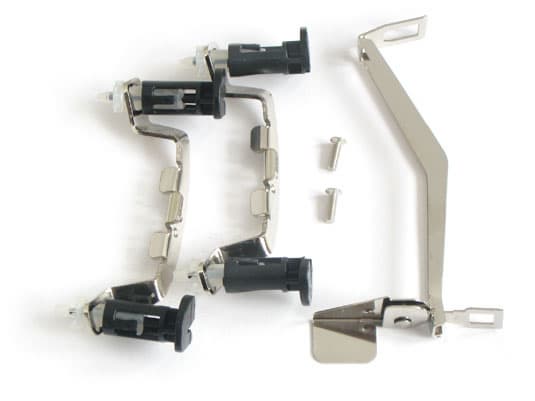

Благо, «крепыши» HDT-D1284 и S1284 Achilles сработаны совсем в другом ключе. Их установочный комплект предельно прост — для фиксации радиаторов на платформе Intel LGA775 предусмотрены две крепежные планки с референсными замками кембриками (к механическому держателю они присовокупляются с помощь двух комплектных винтов), а для монтажа в сокетах AMD используется стандартизованная клипса с поворотной ручкой-рычагом. Иными словами, в инсталляционных процедурах оба кулера почти что эквивалентны типовым боксовым кулерам, за вычетом некоторых неудобств, обнаруживаемых у S1284 Achilles (его набортный вентилятор все-таки сподручнее монтировать уже после установки радиатора в сокете, дабы избежать затруднений с фиксацией замков-кебриков).

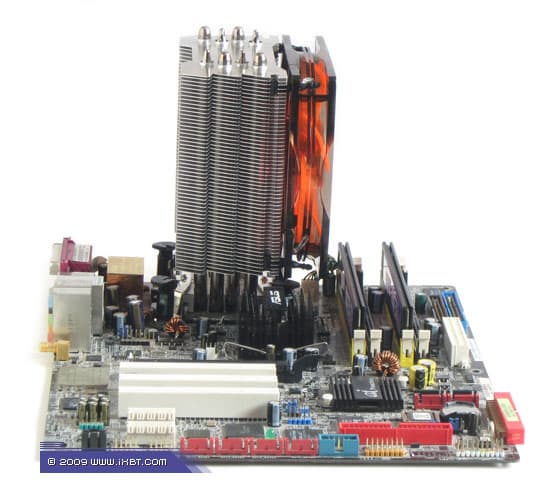

Не возникает претензий и к технической целесообразности референсного крепежа в рамках этих кулеров: весовой параметр HDT-D1284 (580 г) без каких-либо оговорок допускает использование стандартизованных установочных приспособлений, S1284 Achilles (690 г) также укладывается в допуски на интеловские замки-кембрики, правда, уже с небольшим превышением норм касательно платформы AMD. Хорошо проявляет себя референсный крепеж и на чисто термическом поле (согласно результатам дополнительных тестовых исследований, показатели наших подопытных в сборе с очень «жестоким» крепежом кулера Thermaltake BigTyphoon идентичны их штатным вариантам).

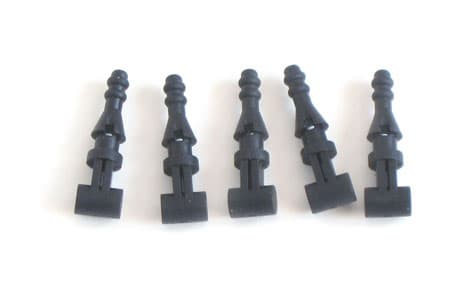

По линии других эксплуатационных ориентиров дуэт HDT-D1284 и S1284 Achilles выступает практически так же успешно. Прежде всего, отмечаем смягченную фиксацию вентиляторов на радиаторах, которая производится с помощью «силиконовых» штифтов (у HDT-D1284 они уже предустановлены, а у S1284 Achilles приложены в комплекте). Решение разумное и вполне оправданное, ведь вне зависимости от класса вентиляторов их функционирование всегда сопряжено с так называемыми структурными вибрациями (они с легкостью передаются на радиатор, генерируя побочные шумовые эффекты), и победить этот нюанс можно только включением специализированной демпфирующей «развязки», где «мягкие» штифты оказываются как нельзя кстати.

Опять же, явно не лишним в функциональном портрете наших подопытных становится ШИМ-контроль набортных вентиляторов — учитывая повсеместное распространение четырехконтактных управляемых разъемов и доминирование именно такого способа регуляции оборотов в отношении процессорных кулеров, реализация ШИМ-контроля на сегодня является самой настоящей нормой жизни. К тому же, диапазон варьирования оборотов весьма широк и, будучи смещенными к тихоходному ранжиру (500 об/мин в качестве нижней планки скорости вращения крыльчатки), HDT-D1284 и S1284 Achilles демонстрируют фактически бесшумную работу при малых и средних тепловых нагрузках на процессор. Но вот их комплектная термопаста, увы, больше разочаровывает, чем воодушевляет — как ни крути, вместо простенькой кремнийорганической пасты тут следовало бы приложить что-то более серьезное и более адекватное хай-эндовому статусу этих кулеров.

Итак, эксплуатационно-технические качества сегодняшних тестовых объектов мы прояснили, каких-то дополнительных подробностей тут, похоже, уже не требуется. Пора обратиться к самому главному аспекту исследования — итоговой результативности HDT-D1284 и S1284 Achilles!

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром листинга результатов обратиться к положениям нашей новой методики тестирования систем охлаждения премиум-класса.

Сперва посмотрим, как наши подопытные действуют в максимально обесшумленном рабочем режиме (условно бесшумный домен, опорный показатель 23 дБА).

Диаграмма 1. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Как видим, картина получается несколько неоднозначной — HDT-D1284 выступает весьма и весьма неплохо, демонстрируя результативность на уровне обесшумленного Thermalright Ultra-120 eXtreme (при этом его сборка с референсным вентилятором Scythe Minebea имеет совершенно идентичные показатели), но вот функциональность S1284 Achilles уже явно нельзя засчитать истинно авангардной. Судя по всему, «индивидуалиста» S1284 Achilles подводит далеко не самый производительный вентилятор — тест в сборе со Scythe Minebea предрасполагает именно к такому выводу. Да и собственно сама общетехническая конфигурация оказывается менее приспособленной к условиям слабонапорных потоков, по сравнению с конструктивом HDT-D1284.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлены несколько кулеров среднего класса — Cooler Master Hyper TX2, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 3. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

Что ж, ситуация во многом остается прежней — S1284 Achilles вновь выявляет некоторое отставание от своего «коллеги» HDT-D1284. Правда теперь его конкурентная диспозиция выглядит более привлекательной — он вполне успешно соперничает с очень серьезными кулерами Scythe Mugen, Zalman CNPS9900 LED и Thermaltake MaxOrb EX. Опять же, отмечаем хорошую результативность HDT-D1284, который почти нагоняет лидеров этого теста — Noctua NH-U12P и Thermalright Ultra-120 eXtreme.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 5. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

А вот тут преимущество оказывается уже на стороне S1284 Achilles — и в штатной конфигурации, и в сборке с вентилятором Scythe Minebea он опережает HDT-D1284. К слову, подобная расстановка сил сохраняется и в высокоскоростных функциональных режимах, где HDT-D1284 фактически достигает своего максимума, а S1284 Achilles все еще имеет некоторый запас эффективности. Впрочем, этот самый запас был бы намного полезнее в малошумных рабочих режимах, ведь конструктивное исполнение кулера, по идее, вполне допускает соответствующую гармонизацию термических и шумовых показателей. Так что, как ни крути, спецам Xigmatek здесь еще есть над чем поразмыслить!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Температурные показатели (температура околосокетных компонентов)



Диаграмма 10. Рейтинг «Соотношение эффективность/шум»

Выводы

Резюмируем: кулеры Xigmatek HDT-D1284 и S1284 Achilles обладают очень интересной совокупностью функциональных качеств и полностью подтверждают свой хай-эндовый статус! Наиболее любопытным продуктом в этом дуэте нам представляется HDT-D1284 — он успешно соперничает с авторитетными конкурентами от именитых кулеростроителей и, опираясь на продвинутую техническую оснастку, фиксирует привлекательный баланс тепловой эффективности и шумовой эргономики. Другой участник испытаний — «марочный» кулер S1284 Achilles, действует практически так же уверенно, показывает благопристойную результативность, но в малошумных тестовых режимах все-таки выявляет небольшое отставание от своего «одногруппника». В итоге, оба кулера можно смело ставить в зачет при подборе эффективного и эргономичного охлаждения с ориентацией на топовые процессоры Intel LGA775 и AMD Socket AM2 — «крепыш» HDT-D1284 способен заинтересовать пользователей, предпочитающих кулеры «горизонтального» конструктива (в том числе, и для инсталляции в крупногабаритные десктопы), а «боец» S1284 Achilles придется по вкусу любителям моддингового эксклюзива.

Итак, по итогам сегодняшнего исследования за оригинальные технические находки кулер Xigmatek HDT-D1284 получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании Xigmatek новых успехов и свершений в пестовании хай-эндовых кулеров, сдобренных авангардной функциональностью и привлекательным ценником. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Приложение 1. Обновленная методика тестирования систем охлаждения премиум-класса



Кулеры Xigmatek HDT-D1284 и S1284 Achilles предоставлены GSM Computers
