Кулер Thermalright Silver Arrow


В продолжение темы обзоров, посвященных системам охлаждения премиум-класса, сегодня мы изучим кулер-гигант от Thermalright — Silver Arrow. По факту, этот продукт является прямым наследником легендарного «пламегасителя» IFX-14 — он бережно сохраняет практически все основные конструктивные черты прародителя (без кардинальных изменений, лишь с небольшими новыми штришками), приобретая в комплектации два укрупненных вентилятора вместе с актуализированным мультплатформенным крепежом. То есть, Silver Arrow уже априори делает очень серьезную заявку на лидерство, полагаясь на технический комплекс, хорошо проработанный еще со времен IFX-14, и всем своим видом, позабыв о скромности, как бы подчеркивает: «Я аццки крут!!!». ;)

Итак, без долгих разглагольствований давайте сразу обратимся к нашему тестовому объекту! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, и, конечно же, проверка чисто практической результативности великана Thermalright Silver Arrow. Приступим!

Конструктивные и эксплуатационные особенности

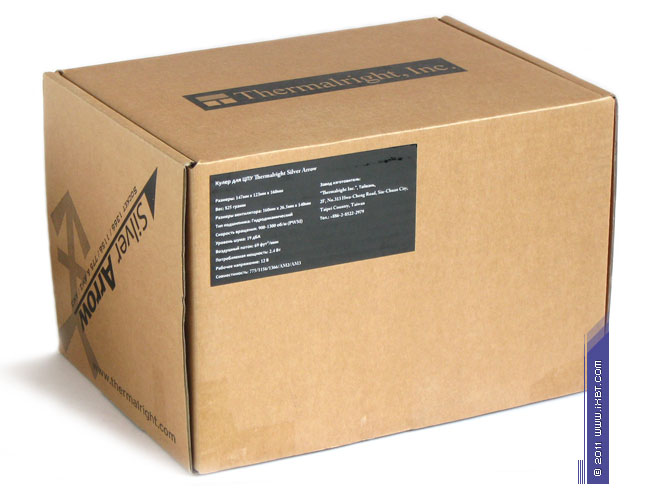

Комплектация. Продукт поставляется в очень аскетичной картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Упаковка традиционно обходится без каких-либо украшательств, из опознавательных знаков присутствуют только логотип бренда, наименование кулера и небольшой глянцевый стикер с русскоязычным описанием продукта.

Кулер Thermalright Silver Arrow
Кулер Thermalright Silver Arrow

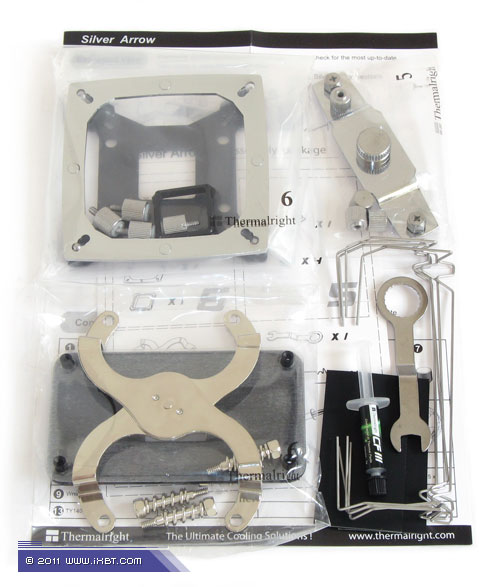

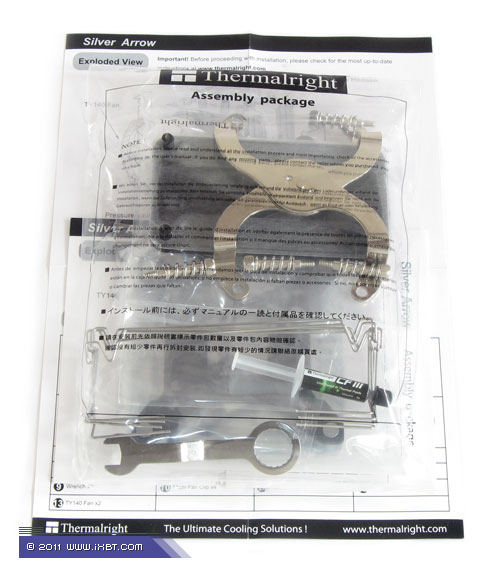

Поставка включает радиатор, два фирменных вентилятора, набор мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1366/LGA1156/LGA1155 и AMD Socket AM2/AM3), крепежные скобки (2 пары) и резиновые прокладки (4 пары) для вентиляторов, маленький шприц с фирменной термопастой, стикер и краткое техническое руководство.

Кулер Thermalright Silver Arrow

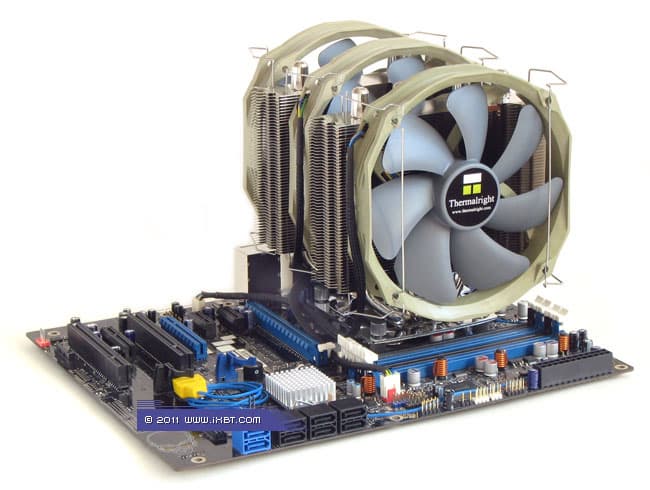

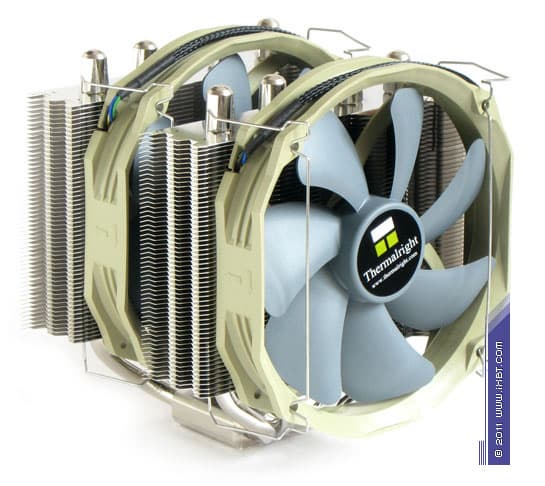

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции оснащается двумя штатными вентиляторами типоразмера 140×140×25 мм (допускается установка еще одного опционального вентилятора типоразмера 140×140×25 мм или 120×120×25 мм). Габариты 147×150×160 мм. Вес 1165 г (без учета крепежа).

Кулер Thermalright Silver Arrow

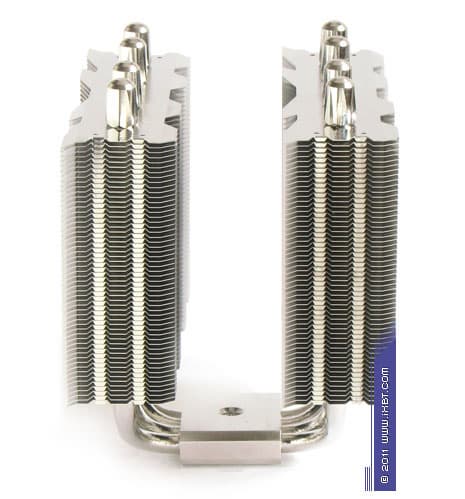

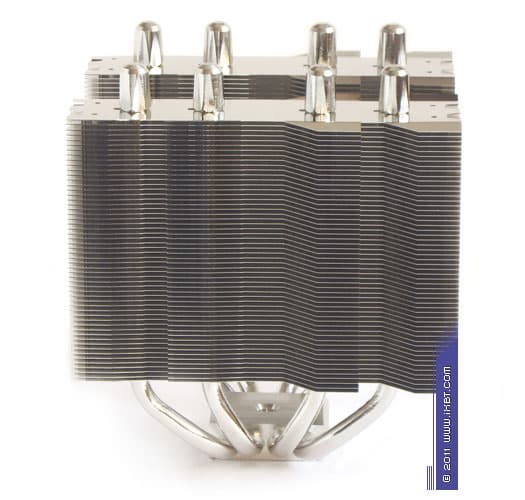

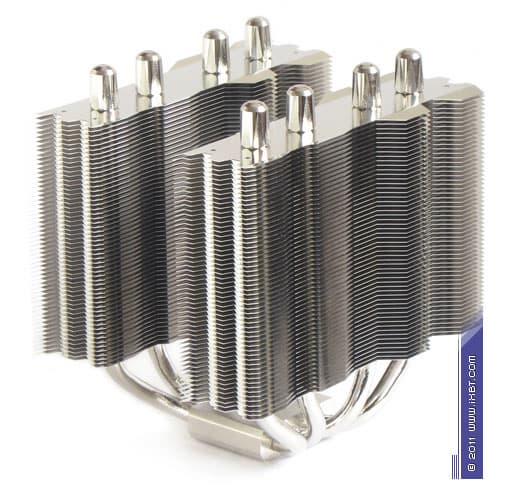

Конструктивные особенности (радиатор). «Рабочее тело» кулера составлено комплексом медно-алюминиевого теплосъемника 50×40×15 мм, 4 тепловых трубок диаметра 8 мм и 2 секций алюминиевого оребрения (55 пластин в каждой секции, общая площадь поверхности теплообмена порядка 11000 см²).

Кулер Thermalright Silver Arrow
Кулер Thermalright Silver Arrow
Кулер Thermalright Silver Arrow

Значимыми плюсами конструктива Silver Arrow являются:

  • развитая поверхность теплообмена
  • размашистая постановка секций оребрения (для штатной конфигурации с двумя вентиляторами это позволяет задействовать в теплообмене практически всю доступную поверхность радиатора)
  • оптимальный шаг размещения пластин (чуть менее 2 мм), который обеспечивает хорошую продуваемость оребрения
  • специальные загибы на кромках пластин (знакомые нам по опыту общения с известным кулером Ultra-120 eXtreme и выступающие здесь так же в качестве направляющих потока — для более эффективного взаимодействия оребрения и набортных вентиляторов)

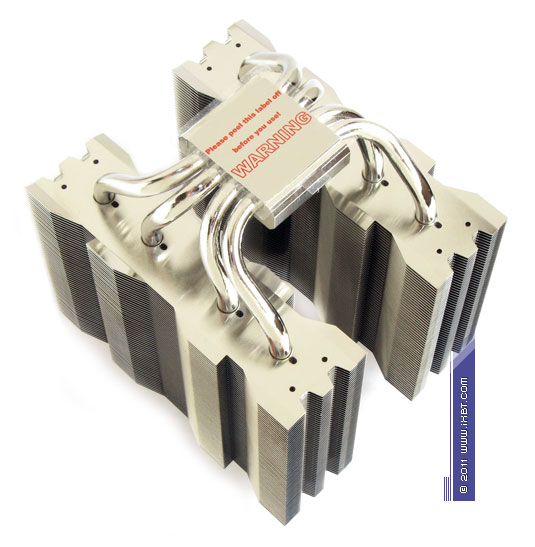

  • традиционно высокое качество сопряжения рабочих элементов (все контакные пары «теплосъемник-трубки» и «трубки-оребрение» выполнены аккуратной пайкой)
  • широкая постановка трубок в секциях (без скученности и взаимного подогрева)

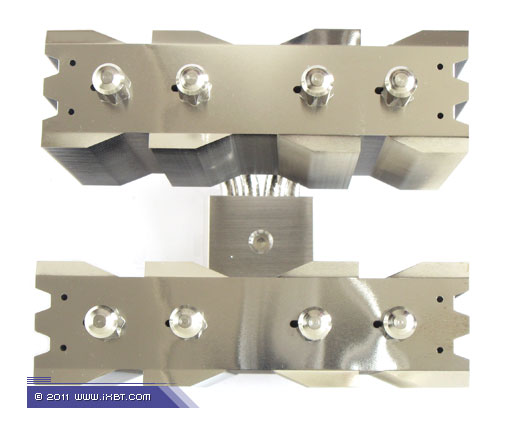

  • хорошее качество обработки подошвы теплосъемника (ни о каких выпуклостях, впуклостях и т. п., в свое время замеченных за некоторыми продуктами Thermalright, речи тут уже не идет)
  • добротная финишная обработка всех элементов (никелировка), которая способствует меньшему загрязнению оребрения, с сохранением его рабочих характеристик в пределах заданных
Кулер Thermalright Silver Arrow
Кулер Thermalright Silver Arrow

Каких-либо спорных моментов радиатор Silver Arrow не обнаруживает, даже при самом строгом рассмотрении предмета.

Экспертно-техническая оценка радиатора: отлично.

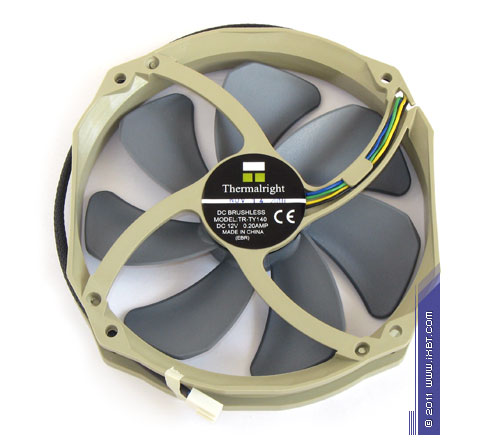

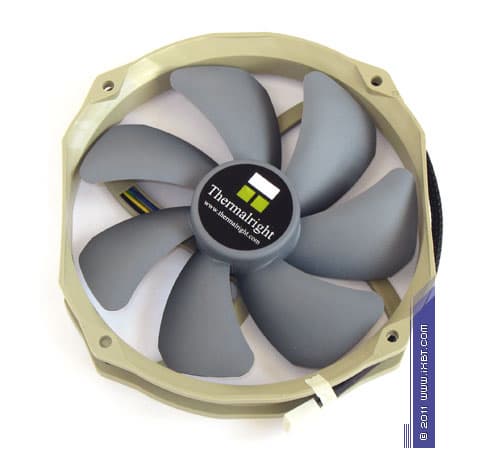

Конструктивные особенности (вентилятор). Кулер оснащен фирменными вентиляторами TR-TY140 (номинальная скорость вращения 1300 об/мин).

Кулер Thermalright Silver Arrow

В качестве сильных сторон этих вентиляторов можно выделить:

  • специализированную малошумную аэродинамику (небольшие углы постановки лопасти, уплотненное «рабочее поле» с неплохим напором, дополнительные акустические улучшайзеры — своеобразный «козырек» на передней кромке лопасти, сглаженный профиль лопасти, спиралевидные стойки статора)
  • отличную механику (высококачественный гидродинамический подшипник)
  • добротную электронику (управляющая схема с «мягкой» коммутацией обмоток)
Кулер Thermalright Silver Arrow

Слабых сторон в конструктиве этих вентиляторов не обнаруживается. Экспертно-техническая оценка вентилятора: отлично.

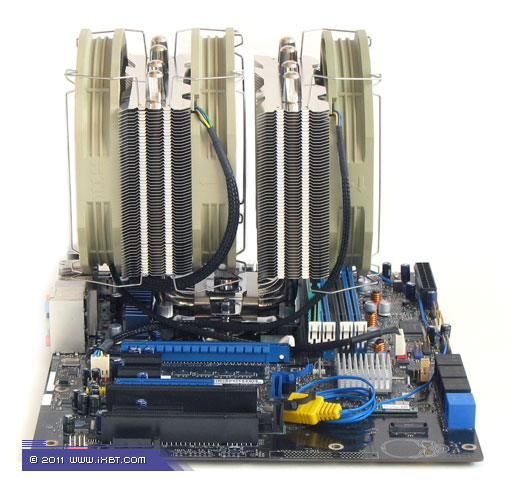

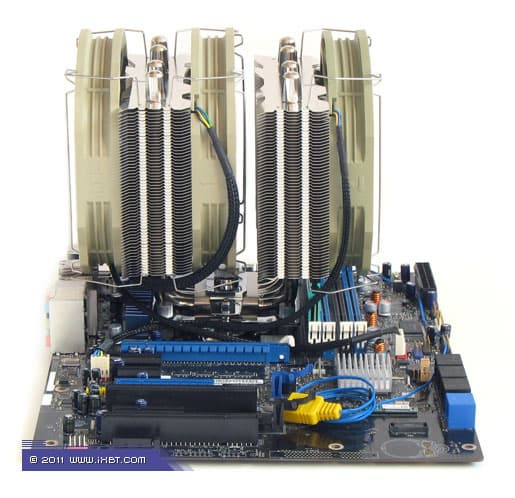

Эксплуатационная эргономика. По сравнению с прежним инсталляционным набором, характерным для IFX-14, новый установочный комплекс Silver Arrow претерпел довольно значительные изменения. Ну, это и понятно, ведь расширение списка совместимых платформ вполне объективно требует существенных модификаций, что нередко может привести к усложнению крепежных приспособлений. И хотя в технической реализации Silver Arrow все-таки удалось избежать инсталляционного сумбура, его крепеж по-прежнему предусматривает весьма трудоемкие манипуляции и на платформах Intel, и в системах AMD. Так, для установки радиатора на платформах Intel пользователю сначала нужно будет смонтировать специализированную рамку (прикрутив ее винтами к универсальной крестовине-супинатору), далее зафиксировать на ней крепежную перекладину, прижимающую теплосъемник радиатора, и потом дополнительно подкрутить специальный фиксатор-уплотнитель комплектным ключом. Несколько полегче выглядят инсталляционные процедуры в системах AMD, где фиксация радиатор осуществляется более типовым винтовым крепежом (монтажная крестовина, четыре подпружиненных винта, стандартная пластина-супинатор). Но и там, конечно, не обойтись без активных пассов отверткой. Однако если учесть немаленький вес кулера (более 1 кг), то штатный установочный комплект Silver Arrow, по справедливому разумению, следует зачесть вполне серьезным и жирным плюсом — только такой тип крепежа способен обеспечить плотный термоконтакт процессора и теплосъемника, гарантируя действительно надежную фиксацию кулера в сокете.

Кулер Thermalright Silver Arrow

Хорошим дополнением к эксплуатационным характеристикам Silver Arrow также являются:

  • высокоэффективная штатная термопаста Chill Factor III
  • широкий диапазон ШИМ-регулировки вентиляторов (300—1300 об/мин)
  • комплектные резиновые прокладки, смягчающие фиксацию вентиляторов на радиаторе
Кулер Thermalright Silver Arrow
Кулер Thermalright Silver Arrow

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

Пояснение. Подписи в диаграммах «stock fan inside» и «TY140 fan inside» подразумевают монтаж вентилятора «внутри» радиаторов Silver Arrow и IFX-14, то есть между секциями. Подписи «stock fan outside» и «TY140 fan outside» подразумевают монтаж вентилятора на внешней стороне «лицевой» секции соответствующих радиаторов.

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Пожалуй, какие-то дополнительные комментарии для такой расстановки не нужны — все ясно без лишних слов! Два лидера — наш сегодняшний подопытный и его прямой конкурент Scythe Mine 2, видны совершенно отчетливо, и только они (в конфигурации с двумя и тремя набортными вентиляторами) способны обеспечить нормативное охлаждение тестового процессора с реальной тепловой нагрузкой 180—190 Вт. В их компанию пытается проникнуть еще один очень сильный игрок — «аристократ» Noctua NH-D14, но этот кулер, если подойти к предмету строго, все-таки уже балансирует на грани срабатывания термозащиты, так что его допуск к максимально обесшумленному охлаждению во многом является условным.

Отдельный интерес здесь представляет разве что только сравнение одновентиляторных сборок «новичка» Silver Arrow и «пенсионера» IFX-14. Как видим, при размещении вентилятора «внутри» радиатора, Silver Arrow проигрывает своему прародителю, и этот проигрыш, судя по всему, следует отнести к «побочным эффектам» от конструктивного исполнения секций оребрения: секция, которая стоит «перед» вентилятором и имеет характерные загибы на кромках пластин, продувается хуже, чем «лицевая» секция с прямыми пластинами у IFX-14 (высасывать воздух через такие каналы, когда потоки там преимущественно ламинарные, труднее, и это дополнительно ухудшает вентиляцию второй секции «позади» вентилятора). Но вот если вентилятор размещается с внешней стороны «лицевой» секции, то картина меняется — теперь, за счет специальных загибов, задача эффективного продува этого оребрения, наоборот упрощается (нагнетание воздуха в такие каналы, когда потоки там преимущественно турбулентные, дает более высокие коэффициенты теплоотдачи, да и для второй секции тоже кое-что перепадает). Таким образом, несмотря на крупный формат штатного вентилятора, в обесшумленных сборках Silver Arrow его целесообразно размещать на «лицевой» секции оребрения, а не «внутри» радиатора.

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Что ж, результативность Silver Arrow вновь достойна самых высоких похвал! Пусть в одновентиляторном зачете ему и не удалось переплюнуть Scythe Mine 2, сборка с двумя (и тремя) вентиляторами более чем наглядно показала, кто в доме хозяин! Впрочем, чего-то иного ожидать здесь вряд ли было возможным, ведь чемпионский конструктив уже просто, как говорится, по умолчанию настраивает нашего сегодняшнего подопытного на достижение чемпионского результата. И если «пенсионеру» IFX-14 явно не хватало хороших крупноразмерных и малошумных вентиляторов в комплекте, чтобы по максимуму реализовать свой потенциал, то Silver Arrow такого промаха не допускает: здесь мы получаем практически все те полные 100% эффективности, которые он способен выдать в этом тестовом режиме.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Как видим, Silver Arrow продолжает удерживать лидерство: серьезную конкуренцию ему может составить лишь Noctua NH-D14 («коллегу» IFX-14 тут в расчет мы не берем, по понятным причинам), все же остальные его соперники, как принято нынче выражаться, нервно курят в углу. Также обращает на себя внимание значительный отрыв от среднебюджетных продуктов, который достигает 18-19 °C (или 0,11 °С/Вт в натуральном выражении). Что, собственно, еще раз подтверждает: премиальный статус Silver Arrow — это не только статус, как таковой (который нередко создается посредством довольно-таки эфемерных категорий, типа «имиджа», «стиля», «экосистемы» и т. п.), но и конкретная, осязаемая функциональность, вполне соответствующая высшему классу воздушного охлаждения.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Эргономичный рабочий режим, как водится, скуп на сюрпризы: если закрыть глаза на 2 °C разницы в показателях двухвентиляторных сборок Thermalright Silver Arrow и Noctua NH-D14, их доминирование над другими участниками тестовых испытаний становится уже вполне привычным и даже несколько заезженным фактом. Ну, что тут еще скажешь — Thermalright Silver Arrow действительно является более чем достойным наследником своего прародителя IFX-14! Сегодня он по праву занимает его место на высшем пьедестале почета, и, обладая прекрасно подобранной совокупностью функциональных качеств, заслуживает самого пристального внимания со стороны компьютерных энтузиастов!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Thermalright Silver Arrow — продукт во многом уникальный. И не столько даже в техническом плане (тут уж просто положение обязывает, ведь, имея в прародителях чемпиона IFX-14, ударить в грязь лицом никак нельзя), сколько в отношении идеологии. Всем своим существованием он напрочь отметает известную народную мудрость «Лучшее — враг хорошего», показывая, что лучшее может быть именно лучшим, по любому рассматриваемому параметру. А это действительно так: и функциональные аспекты, и технические, и эксплуатационные — все они отработаны здесь на самом высоком, истинно хай-эндовом уровне! В итоге, после легендарного IFX-14, наш сегодняшний тестовый объект еще на один шаг приближается к идеалу (до которого уже буквально рукой подать!), и, наряду с другим превосходным продуктом — Noctua NH-D14, занимает самое привилегированное место в нашей иерархии, получая статус эталонной системы охлаждения. Определенно, Thermalright Silver Arrow сможет занять не менее почетное место и в пользовательских системах: если не заостряться на финансовой составляющей (все-таки, розничная стоимость кулера довольно высока — порядка 3000 рублей), он будет отличным приобретением и для любителей обесшумленного охлаждения, и для заядлых оверклокеров (в особенности, если речь заходит о системах, оснащенных самыми топовыми процессорами Intel или AMD, с реальной тепловой нагрузкой 150—200 Вт).

Итак, по результатам нашего исследования, за оригинальные технически наработки и неординарную комплектацию, кулер Thermalright Silver Arrow получает награду сразу в двух номинациях — «Оригинальный Дизайн» и «Отличная Поставка».

награда кулера за оригинальный дизайннаграда кулера за отличный комплект поставки

Остается пожелать компании Thermalright новых успехов и свершений в развитии хай-эндовой линейки кулеров, сдобренных авангардной функциональностью и богатой комплектацией. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Средняя текущая цена (количество предложений) этого кулера в московской рознице (рублевый эквивалент — во всплывающей подсказке): $95(8)
