Обзор и тестирование корпусных вентиляторов SilverStone серии FW


В этой статье мы рассмотрим шесть моделей корпусных вентиляторов компании SilverStone, а также протестируем их по новой методике. Отметим, что тестирование по этой методике проводилось впервые, это наш первый опыт в данном направлении. Прежде чем перейти непосредственно к самим моделям корпусных вентиляторов, пару слов о компании SilverStone.

Компания SilverStone Technology Inc. была образована более 10 лет назад — в 2003 году. На сайте SilverStone приведена весьма развернутая история ее становления. Основным направлением деятельности SilverStone является выпуск различных систем охлаждения для компьютеров, корпусов, блоков питания, а также сопутствующей перефирии. В ассортименте представлено немало различных моделей вентиляторов и кулеров, а сама компания не раз получала различные награды на выставках. В рамках нашей статьи мы рассмотрим серию корпусных вентиляторов SilverStone FW. Среди шести линеек вентиляторов SilverStone, эта серия отличается тем, что все ее модели имеют 4-контактный разъем подключения и ориентированы на управление с помощью ШИМ-контроллеров (PWM enabled fans). В этой серии представлены шесть моделей вентиляторов различного типоразмера, часть из которых можно отнести и к малошумящим моделям, и к производительным. Таким образом, из серии SilverStone FW пользователь может подобрать себе оптимальную, с его точки зрения, модель. Теперь давайте рассмотрим каждую из них в отдельности.

Оглавление

Участники

SilverStone FW81

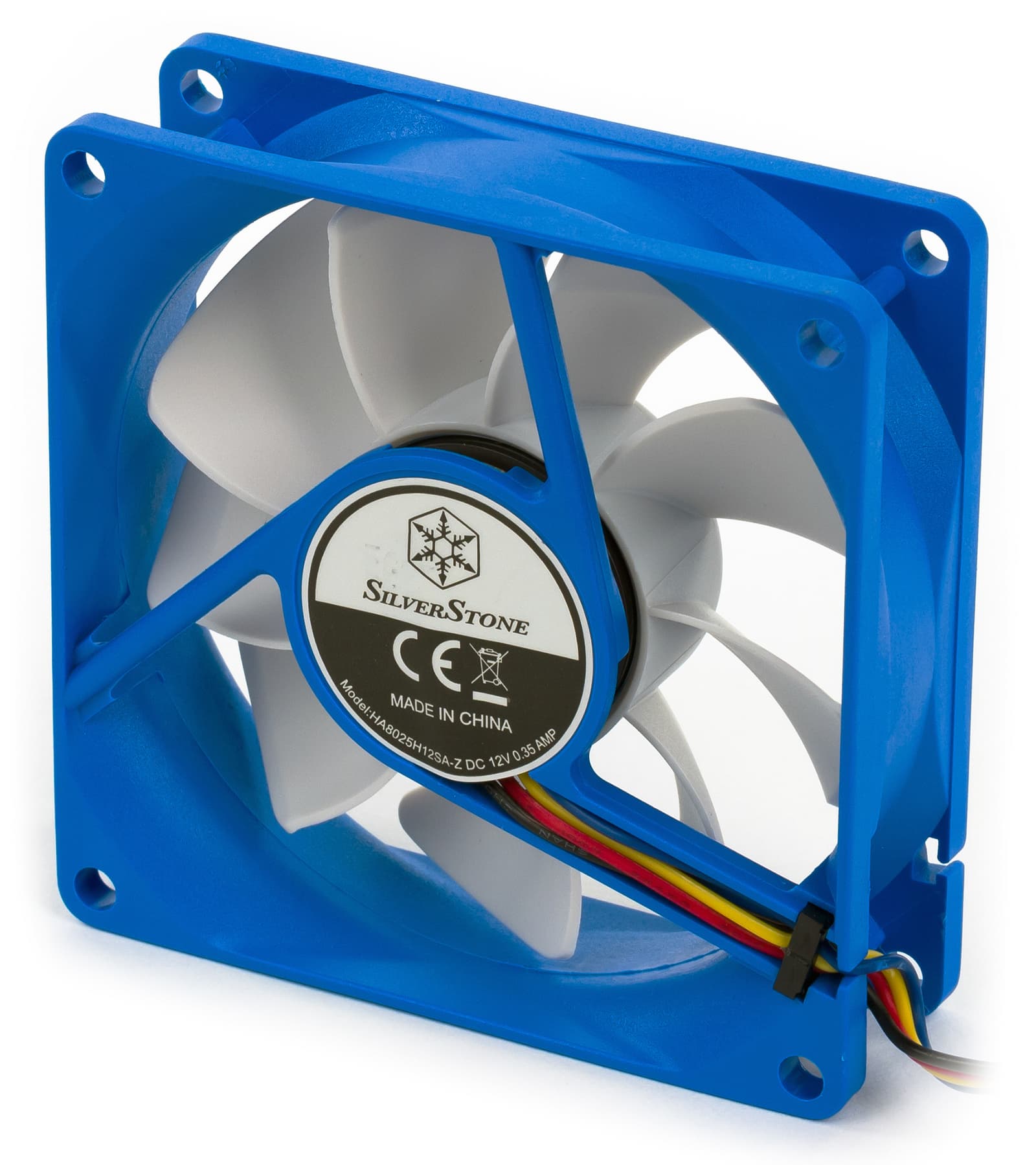

Вентилятор SilverStone FW81

Вентилятор SilverStone FW81

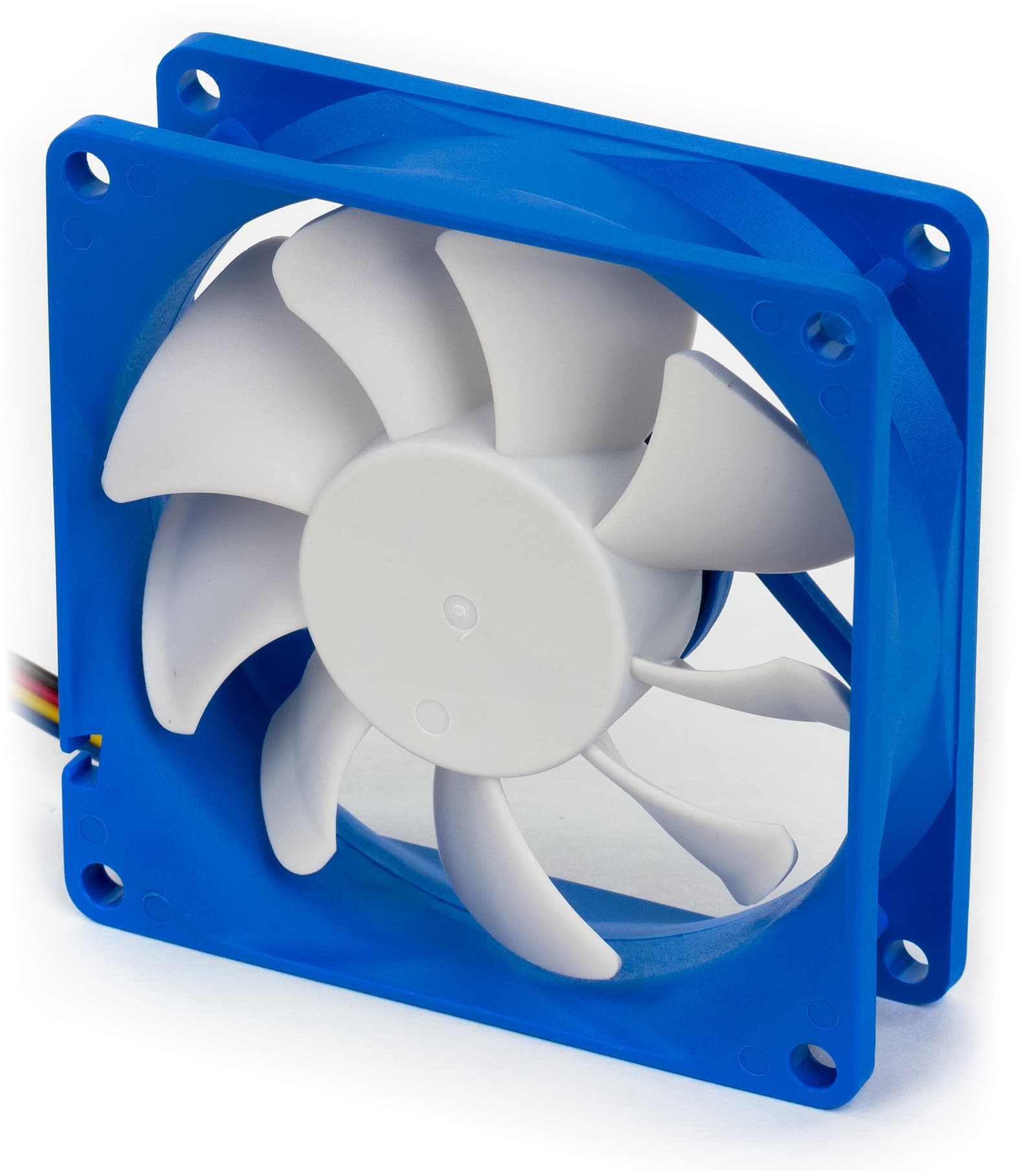

Модель SilverStone FW81 (SST-FW81) является типичным представителем корпусных вентиляторов. Она предназначена для установки в стандартные корпуса, так как типоразмер SilverStone FW81 подходит для большинства представленных на рынке моделей. Вентилятор имеет стандартные габаритные размеры — 80 × 80 × 25 мм. Вес модели составляет почти 75 г. Размер грани обусловлен типом примененной в этой модели крыльчатки. Корпус SilverStone FW81 выполнен из твердого пластика, окрашенного в приятный синий цвет, в то время как лопасти вентилятора выполнены из пластика белого цвета и имеют фигурный рисунок. Согласно маркировке на наклейке, в этой модели применяется вентилятор HA8025H12SA-Z.

Вентилятор SilverStone FW81

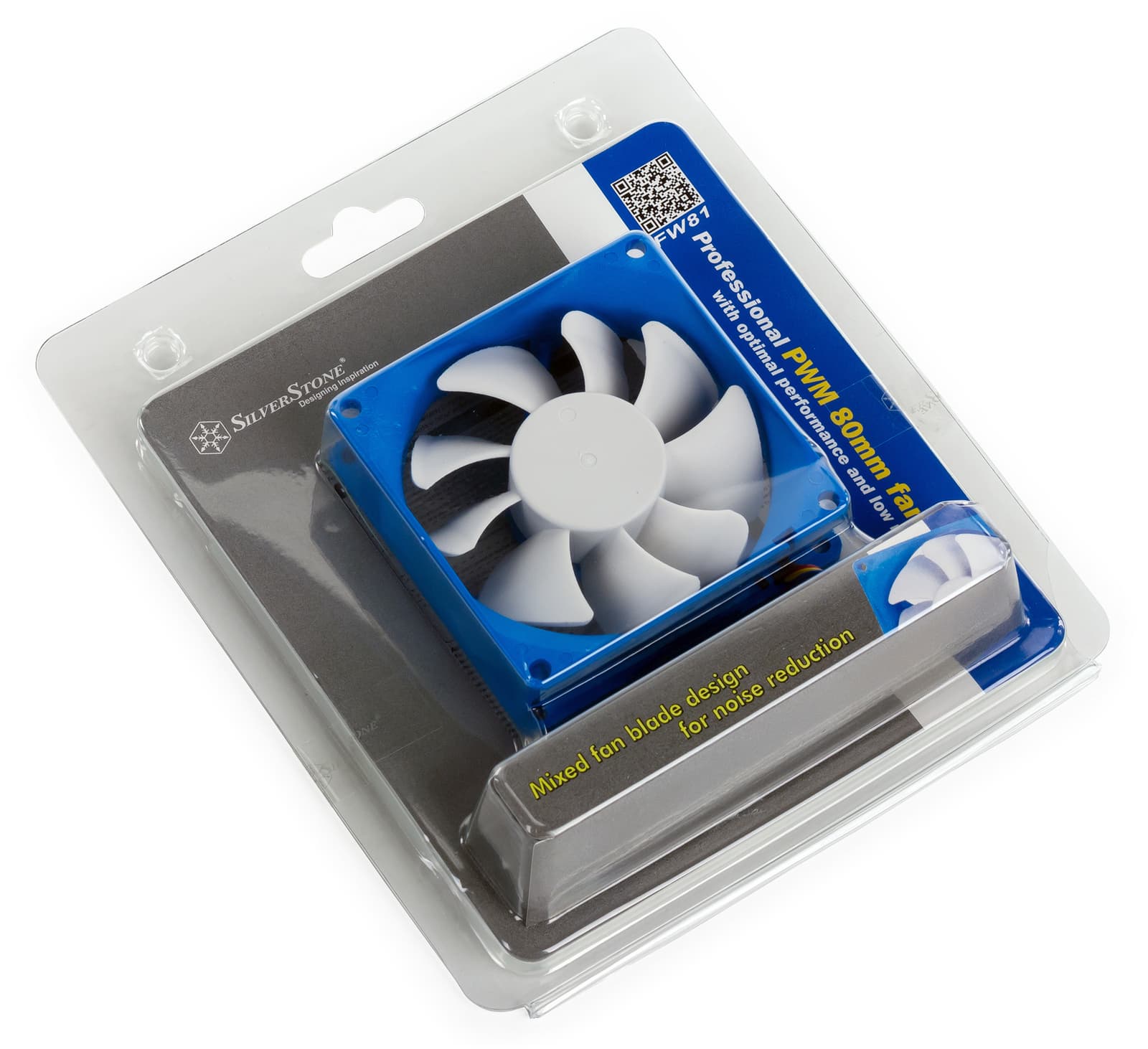

SilverStone FW81, как и все модели серии FW, имеет стандартную упаковку из прозрачного пластика. На упаковке имеется несколько текстовых блоков с техническими характеристиками и прочей сопутствующей информацией.

Вентилятор SilverStone FW81

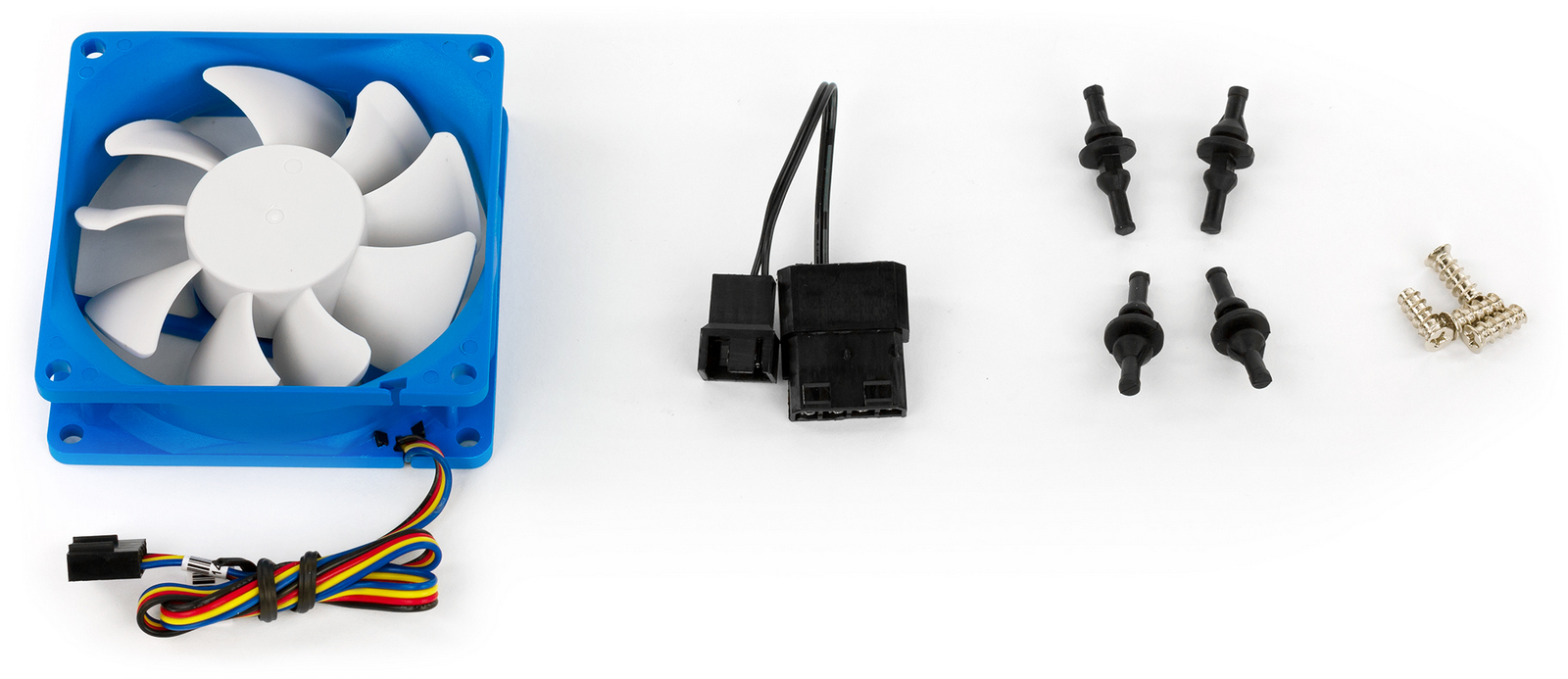

Комплект поставки включает в себя, помимо собственно самого вентилятора, переходник с 4-контактного разъема на периферийный, четыре винта крепления и четыре резиновых антивибрационных крепления. С помощью комплектного переходника вентилятор подключается к шине питания 12 В.

Вентилятор SilverStone FW81

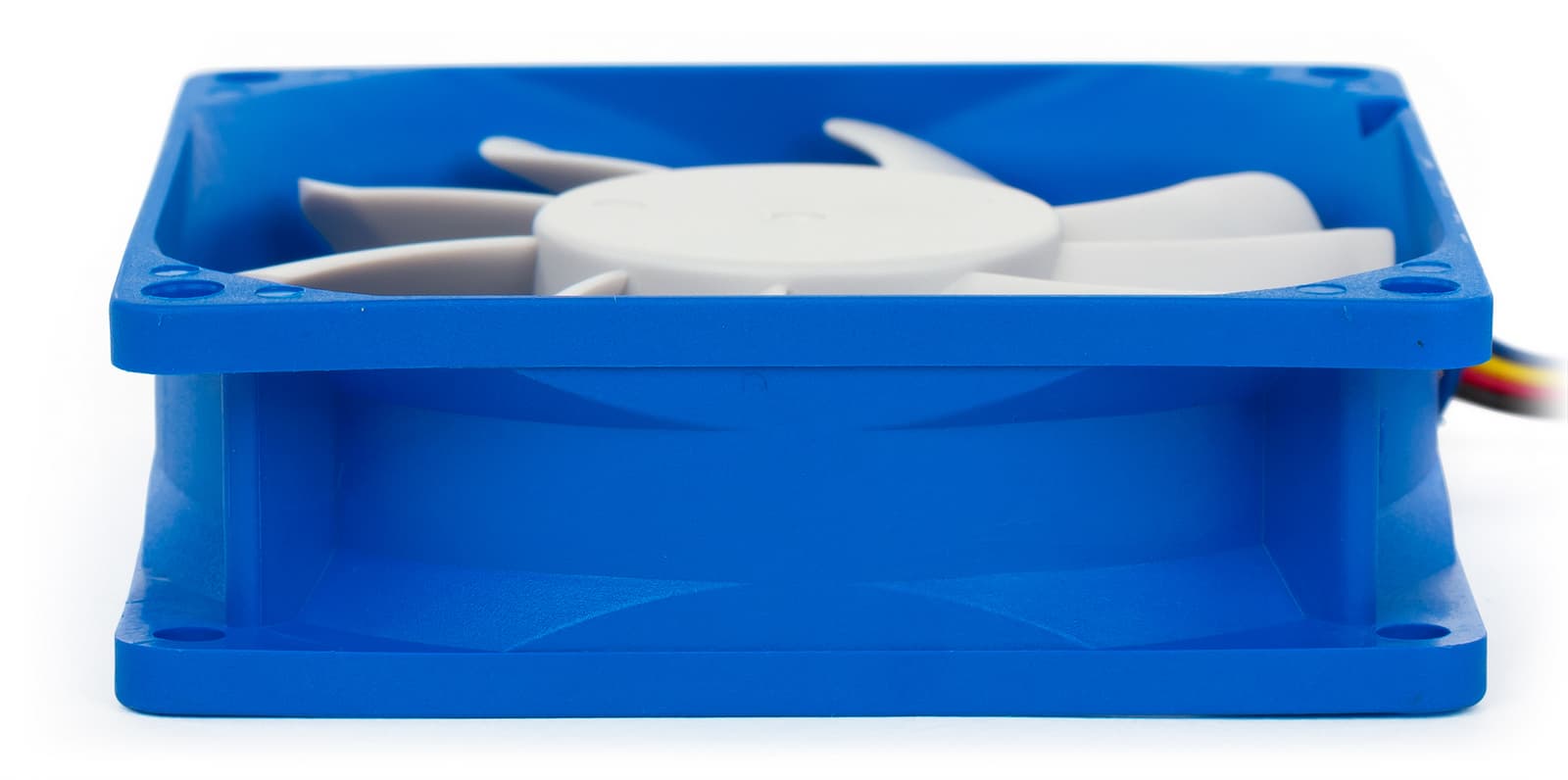

Отличительной особенностью этой модели является нестандартный тип крыльчатки, сочетающий в себе лопасти большого, среднего и малого размера. Всего имеется по три лопасти каждого размера, размещенные по кругу от большого к малому — то есть фактически имеется три сегмента с лопастями разного размера. При этом в зависимости от размера лопасти, угол ее наклона также меняется. Такая система является запатентованной, а сама компания SilverStone получила за нее несколько наград. Впервые вентиляторы с крыльчаткой этого типа, под названием Air Penetrator AP123, были представлены в 2013 году. Согласно информации с сайта производителя, инженеры компании утверждают что такой дизайн позволяет уменьшить уровень шума в среднем на 66%, в случае если вентилятор вращается на высоких оборотах и установлен в корпус, то есть имеет некое препятствие при работе. При этом отдельно отмечается, что при вращении на той же скорости, но без препятствия (решетки гриль или сетчатой поверхности на стенке корпуса), такая форма лопастей несколько повысит уровень шума. Все дело в том, что форма лопастей необходима для снижения шума, который возникает в процессе вращения между самими лопастями и стенкой корпуса. Насколько такой подход эффективен судить трудно, но в модельном ряду компании представлено несколько моделей с таким типом крыльчатки.

Вентилятор SilverStone FW81

Согласно спецификации, вентилятор SilverStone FW81 поддерживает изменение скорости вращения в пределах от 1200 до 3000 оборотов в минуту. Компания позиционирует данную модель как одну из высокопроизводительных, так как такой вентилятор даст возможность быстро охладить необходимые компоненты. В качестве подшипника в этом вентиляторе используется подшипник скольжения (Long life sleeve) с заявленной наработкой на отказ 40 тыс. часов. Ориентировочная стоимость данной модели составляет 6 фунтов стерлингов.

SilverStone FW91

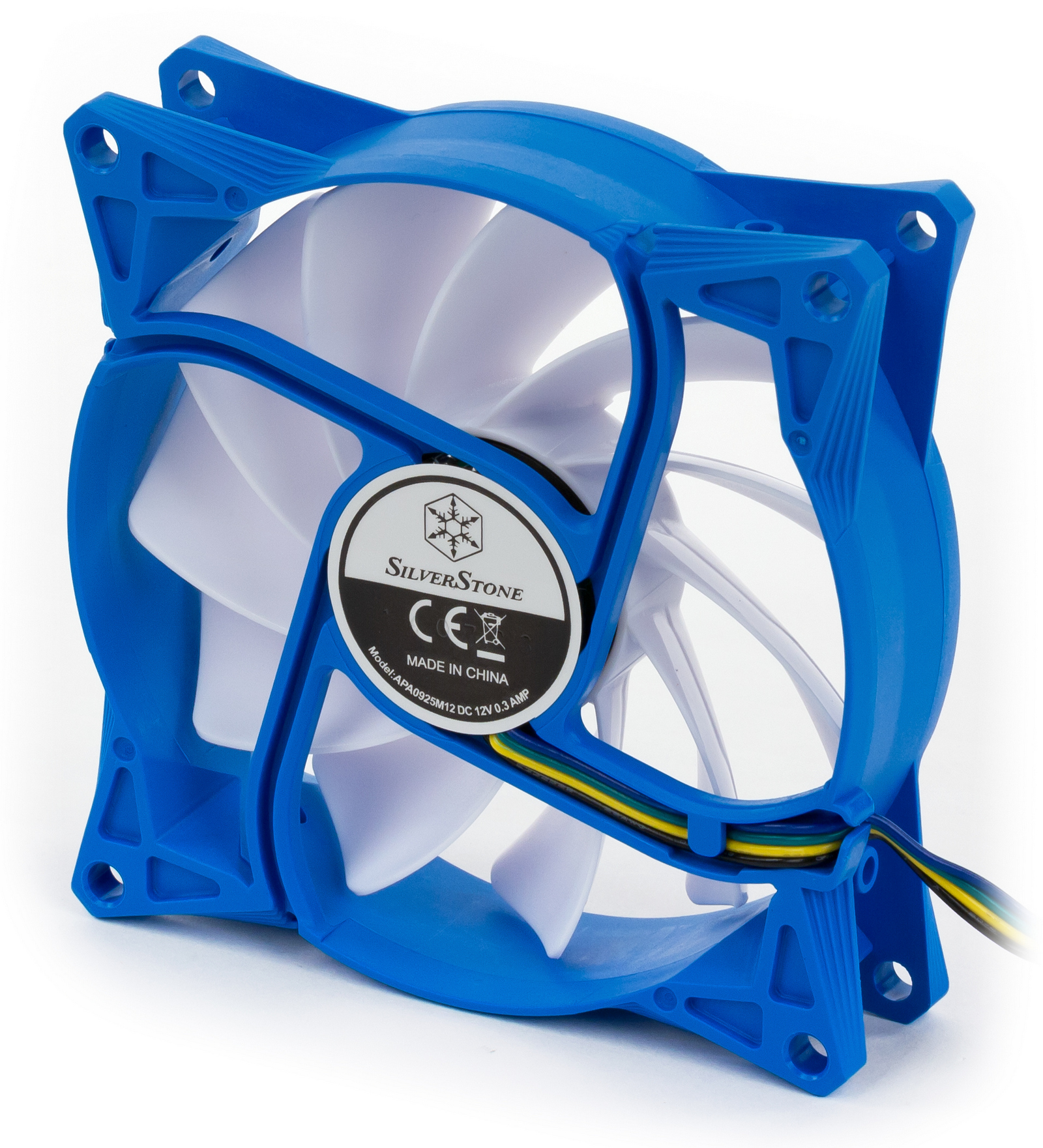

Вентилятор SilverStone FW91

Вентилятор SilverStone FW91

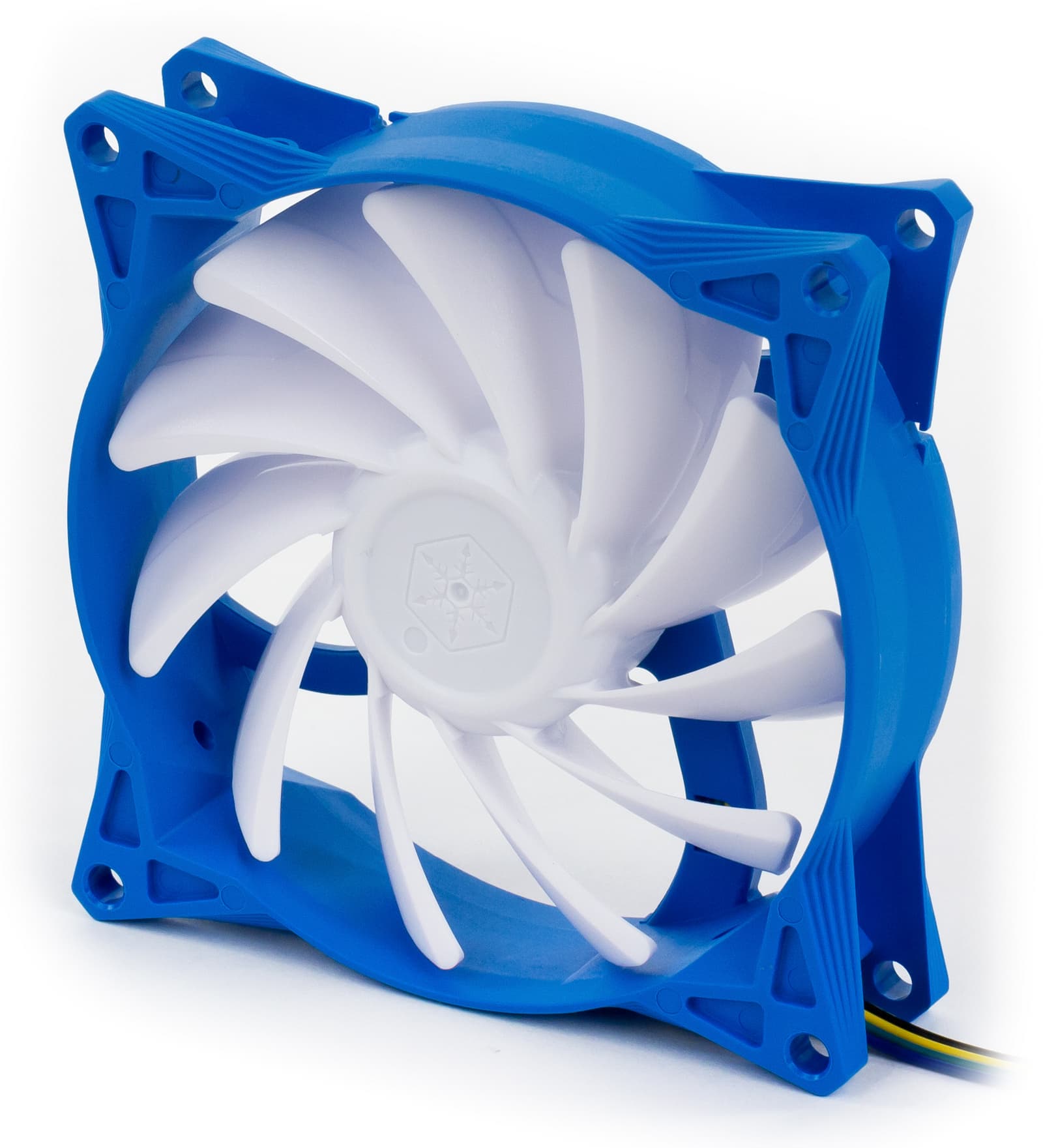

Еще один представитель вентиляторов небольшого типоразмера — SilverStone FW91 (SST-FW91). Эта модель, также как и выше описанный вентилятор SilverStone FW81, подходит для установки в любой современный корпус, имеющий соответствующее посадочное место. SilverStone FW91 имеет стандартные габариты для 92-миллиметрового вентилятора, которые составляют 92 × 92 × 25 мм. По сравнению с традиционными 92-миллиметровыми моделями, вентилятор FW91 имеет чуть измененный дизайн корпуса, а его вес составляет почти 75 г. Цветовое оформление модели выполнено в стиле линейки SilverStone FW.

Вентилятор SilverStone FW91

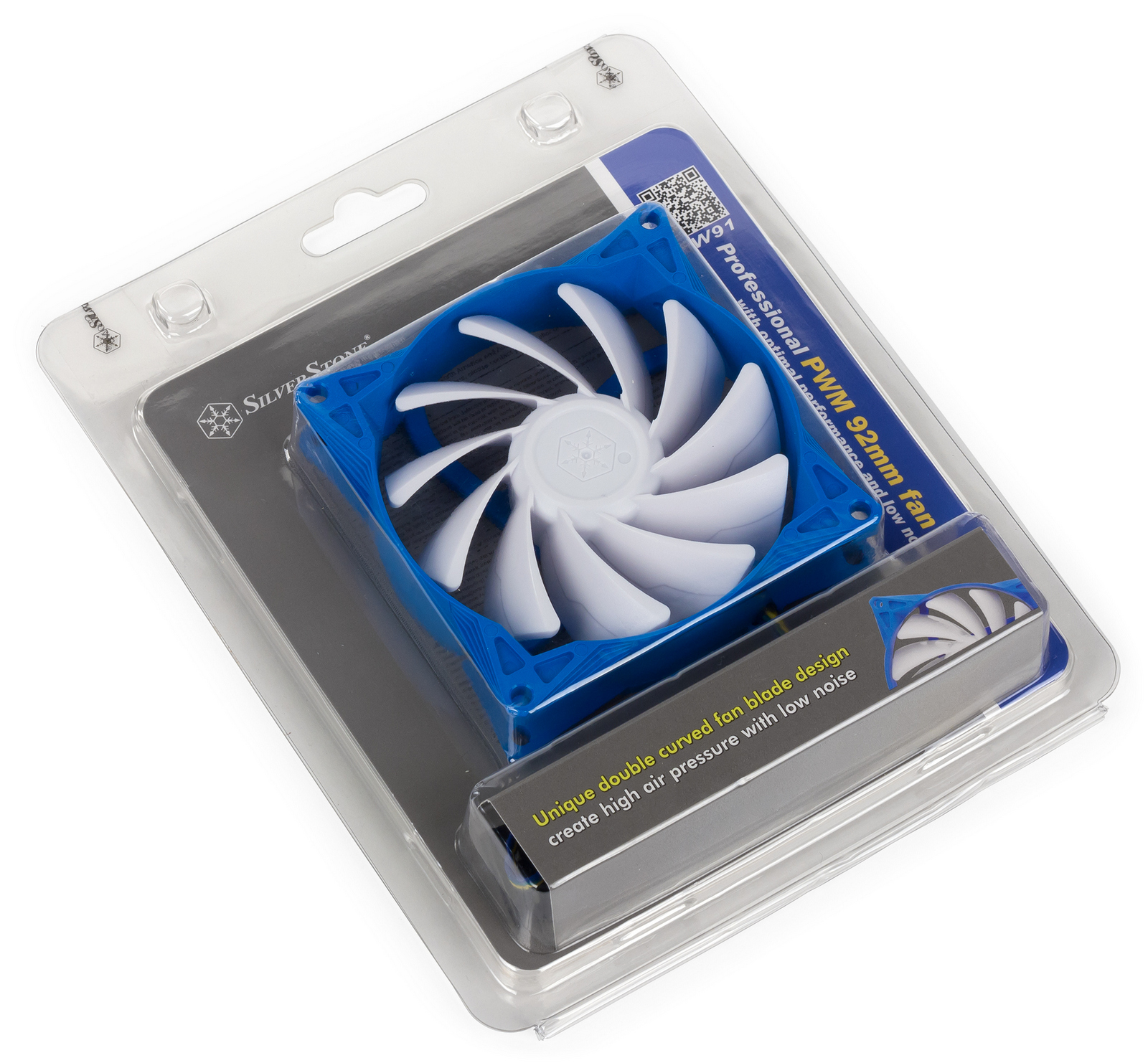

Упаковка вентилятора вполне стандартна для моделей SilverStone — прозрачный пластиковый бокс с размещенной на тонких картонках сопутствующей информацией, включая полные технические характеристики.

Вентилятор SilverStone FW91

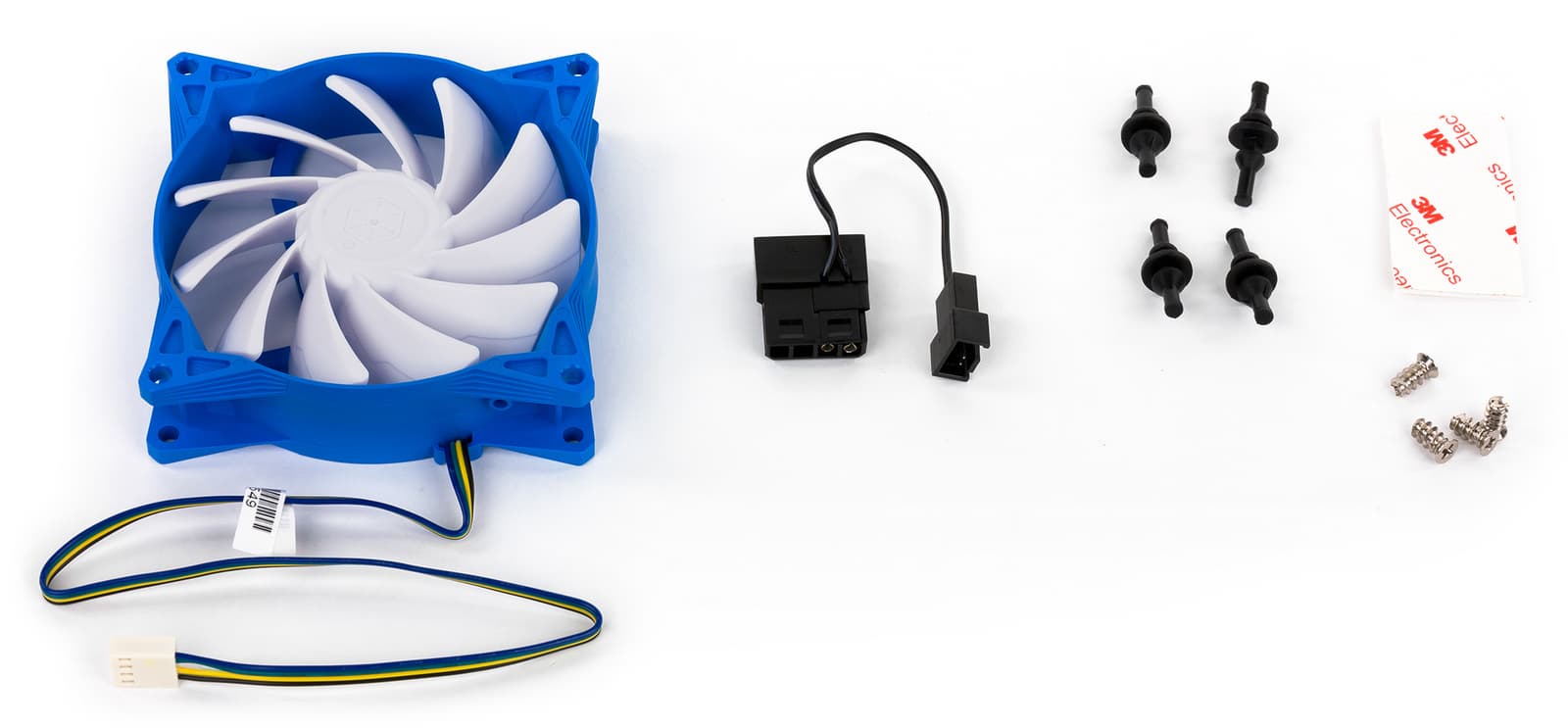

В комплектацию SilverStone FW91 входит вентилятор, четыре металлических винта с большой резьбой, переходник для подключения вентилятора к блоку питания через периферийный разъем, четыре резиновые антивибрационные «ножки» и скотч 3М для крепления кабеля.

Вентилятор SilverStone FW91

Как и многие модели вентиляторов SilverStone, крыльчатка SilverStone FW91 имеет несколько нестандартный дизайн. В этой модели имеется 11 лопастей, которые имеют двойной изгиб. Согласно описанию, это помогает увеличить производительность вентилятора, оставив уровень шума на прежнем уровне.

Вентилятор SilverStone FW91

Еще одной особенностью данной модели является наличие четырех небольших отверстий на каждом из торцов вентилятора. Предполагается что такое инженерное решение позволяет снизить шум и несколько улучшить аэродинамические характеристики модели.

Согласно наклейке на одной из сторон вентилятора, в SilverStone FW91 базируется на модели APA0925M12. В этой модели используется подшипник скольжения (Long life sleeve) с заявленной наработкой на отказ 40 тыс. часов. Скорость вращения крыльчатки SilverStone FW91 варьируется от 1500 до 2800 об/мин, а предпочитаемым типом подключения является ШИМ-управления посредством системной платы. Ориентировочная стоимость данной модели составляет 6 фунтов стерлингов.

SilverStone FW121

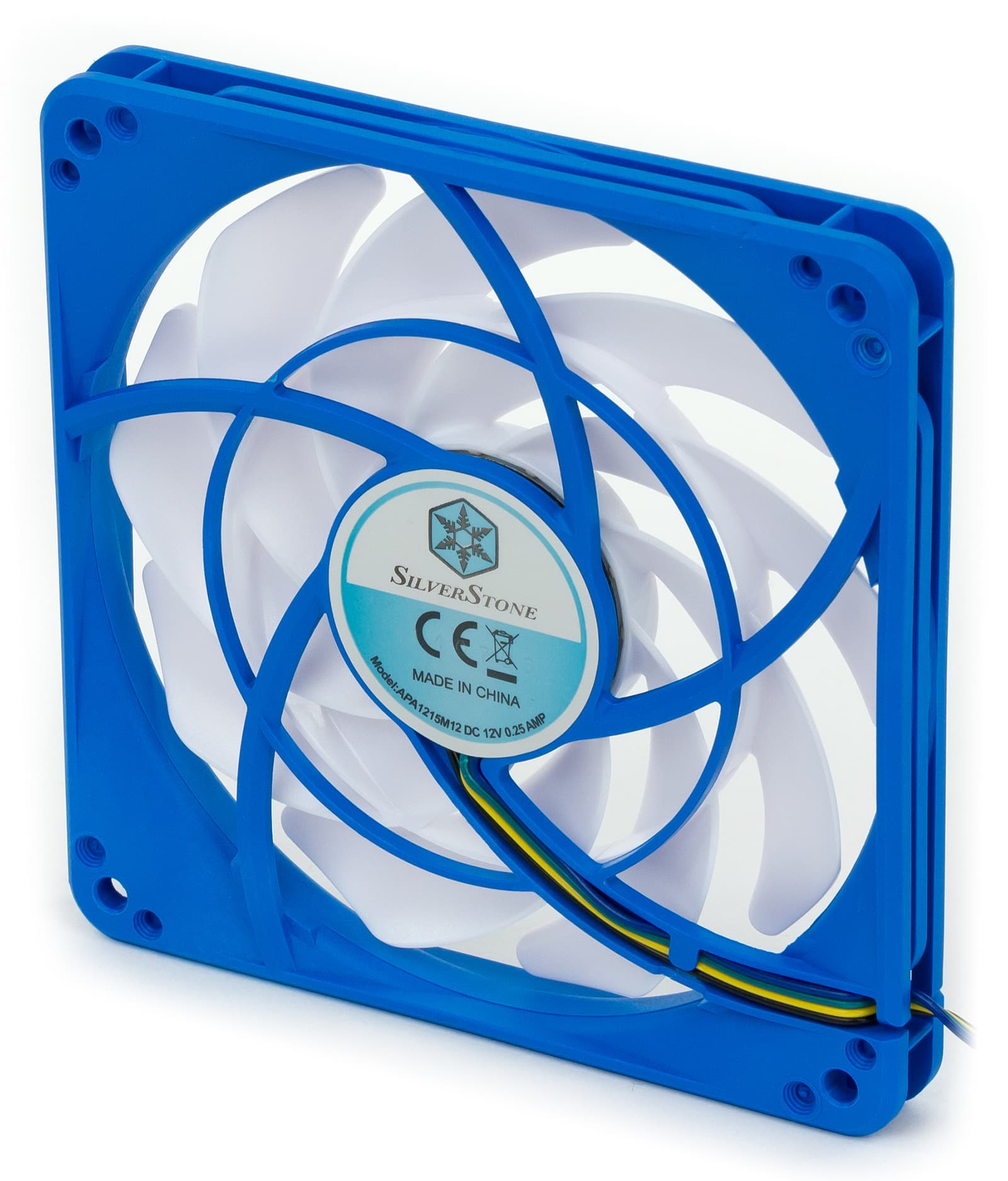

Вентилятор SilverStone FW121

Вентилятор SilverStone FW121

В этом обзоре мы рассмотрим две модели 120-миллиметровых вентиляторов компании SilverStone. Одна из них, а именно SilverStone FW121 (SST-FW121), отличается тонким корпусом и, опять же, нестандартными лопастями вентилятора. Она ориентирована на работу в небольших корпусах, где нет места для установки вентилятора со стандартной тощиной 25 мм. За исключением толщины, корпус модели ничем не выделяется на фоне других подобных моделей. Габариты вентилятора составляют 120 × 120 × 15 мм, а вес — 110 г. Как и у остальных моделей SilverStone в этом обзоре, лопасти вентилятора выполнены в белом цвете, а корпус SilverStone FW121 сделан из прочного пластика, окрашенного в синий цвет.

Вентилятор SilverStone FW121

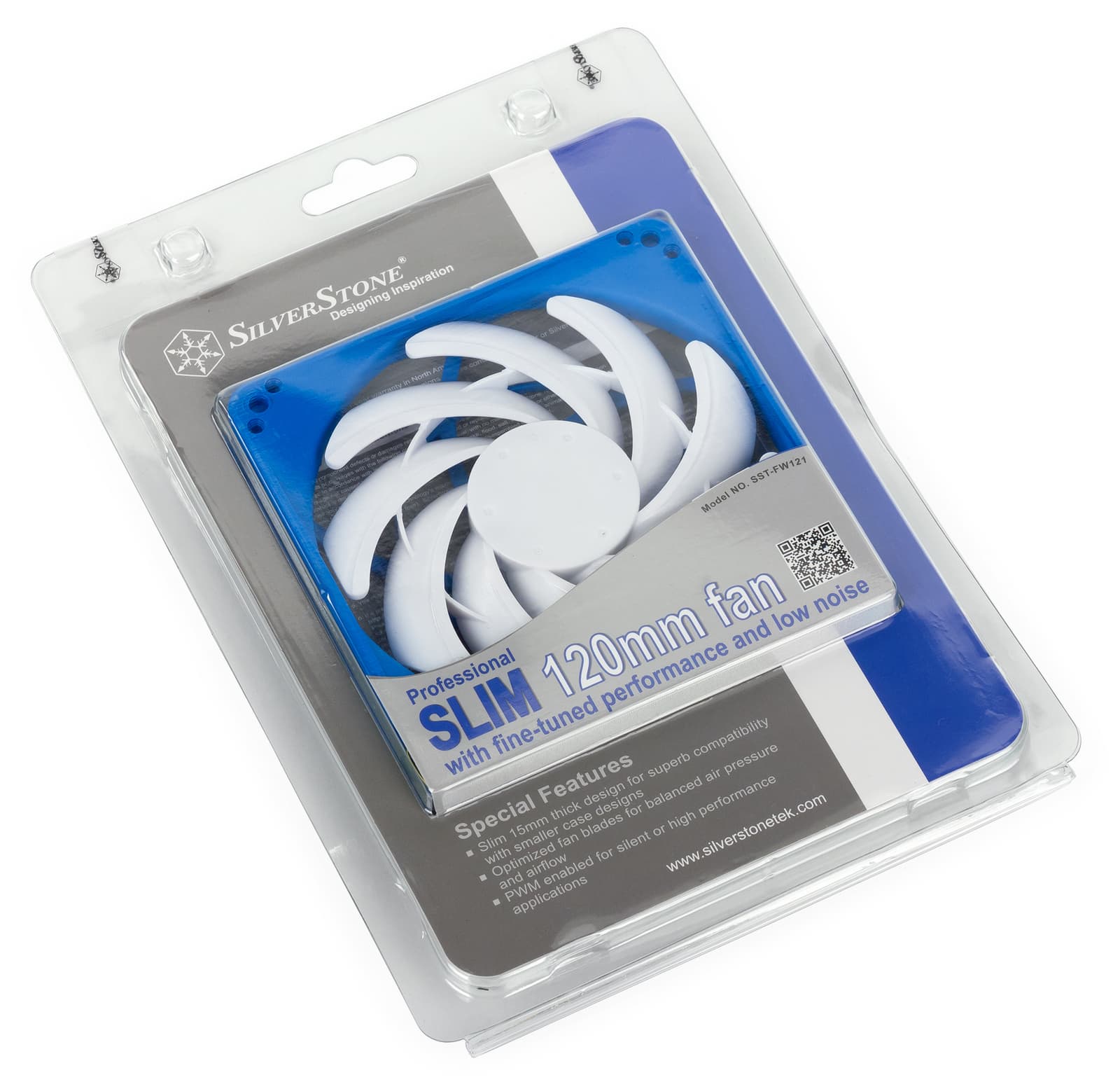

Упаковка SilverStone FW121 стандартна — прозрачная пластиковая коробка, в которой находятся элементы комплекта поставки и описание модели с техническими характеристиками и особенностями.

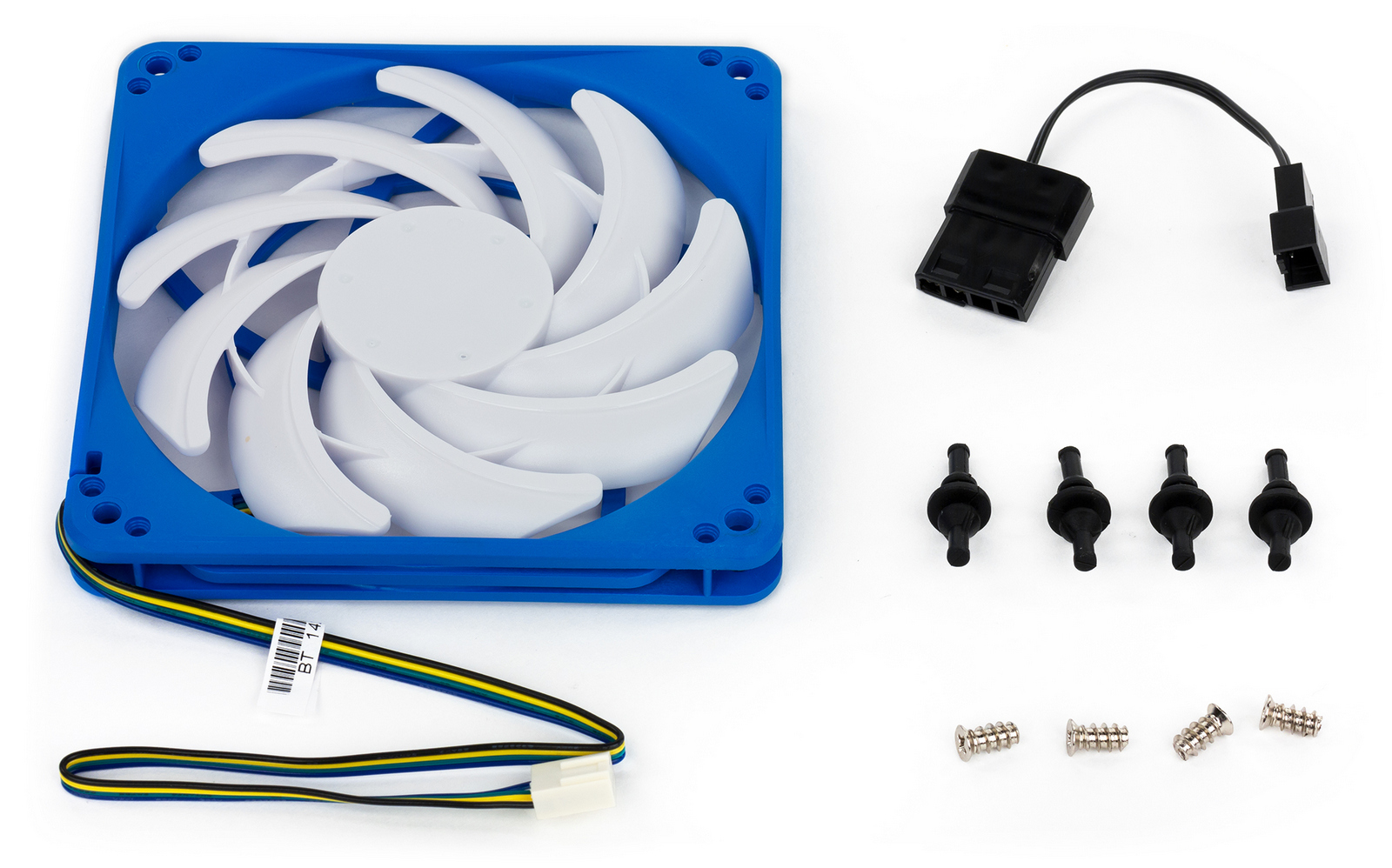

Вентилятор SilverStone FW121

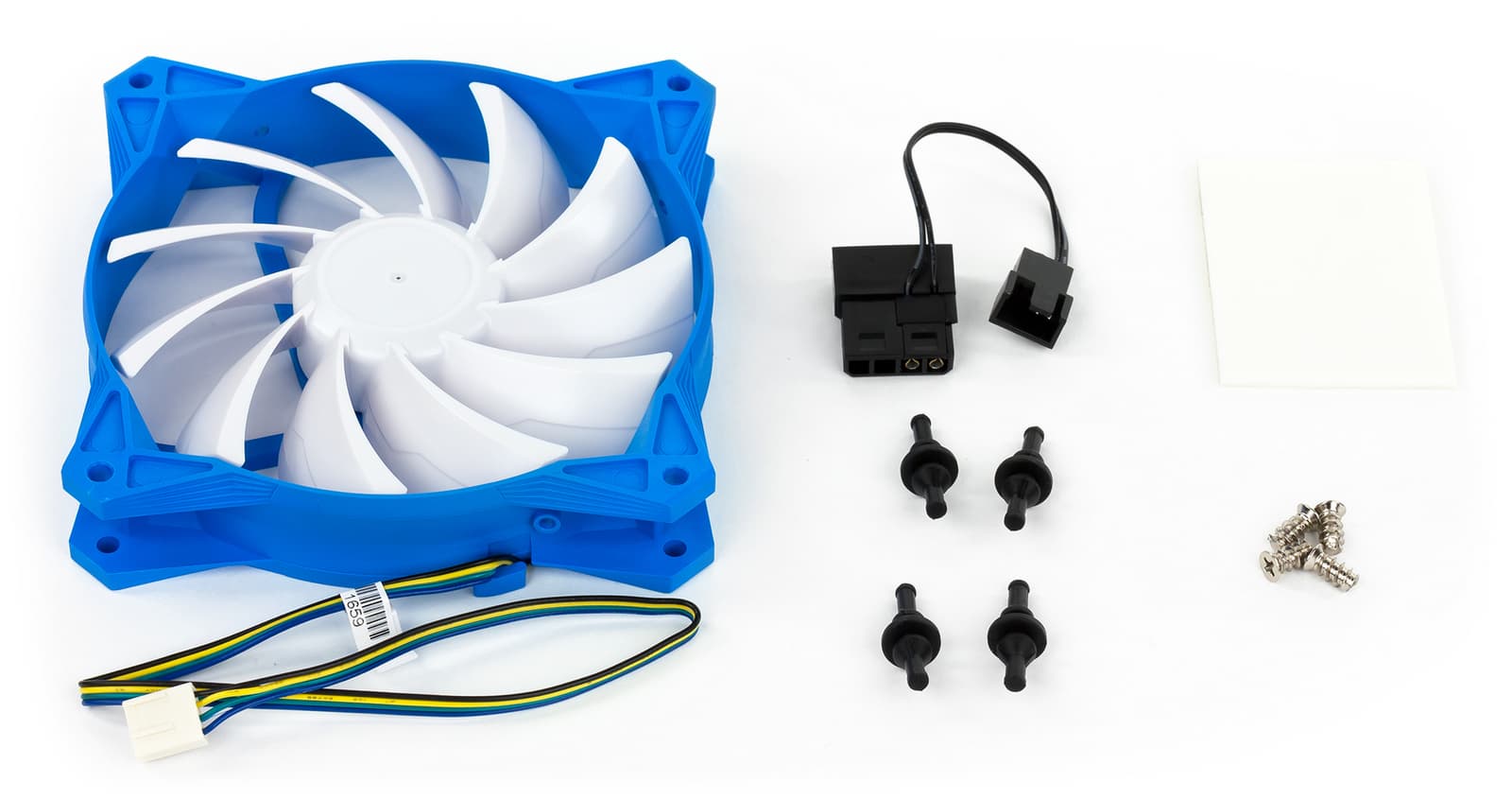

В комплектацию вентилятора SilverStone FW121 включены четыре резиновые антивибрационные прокладки, четыре винта крепления и переходник для прямого подключения к шине 12 В блока питания.

Вентилятор SilverStone FW121

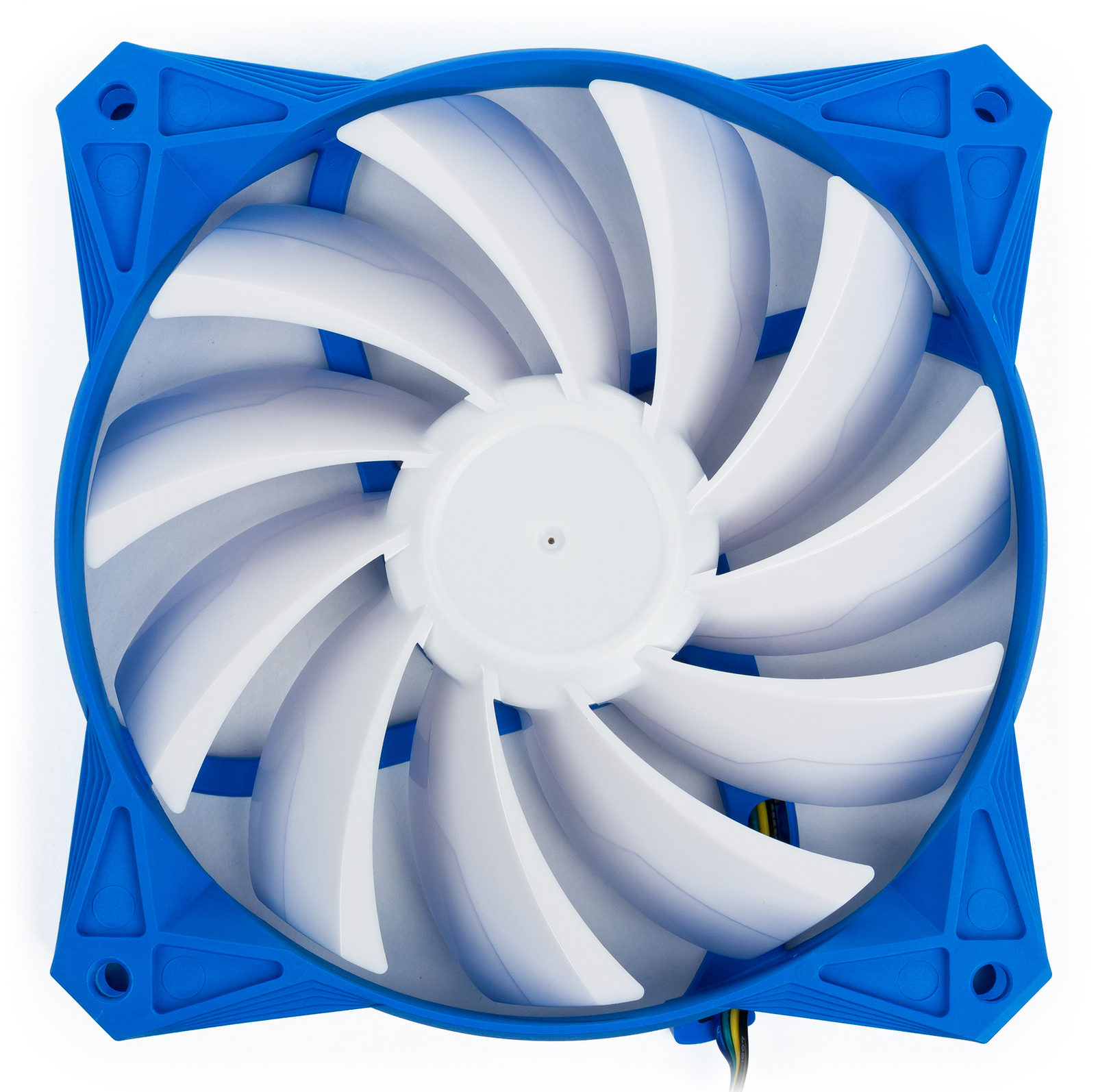

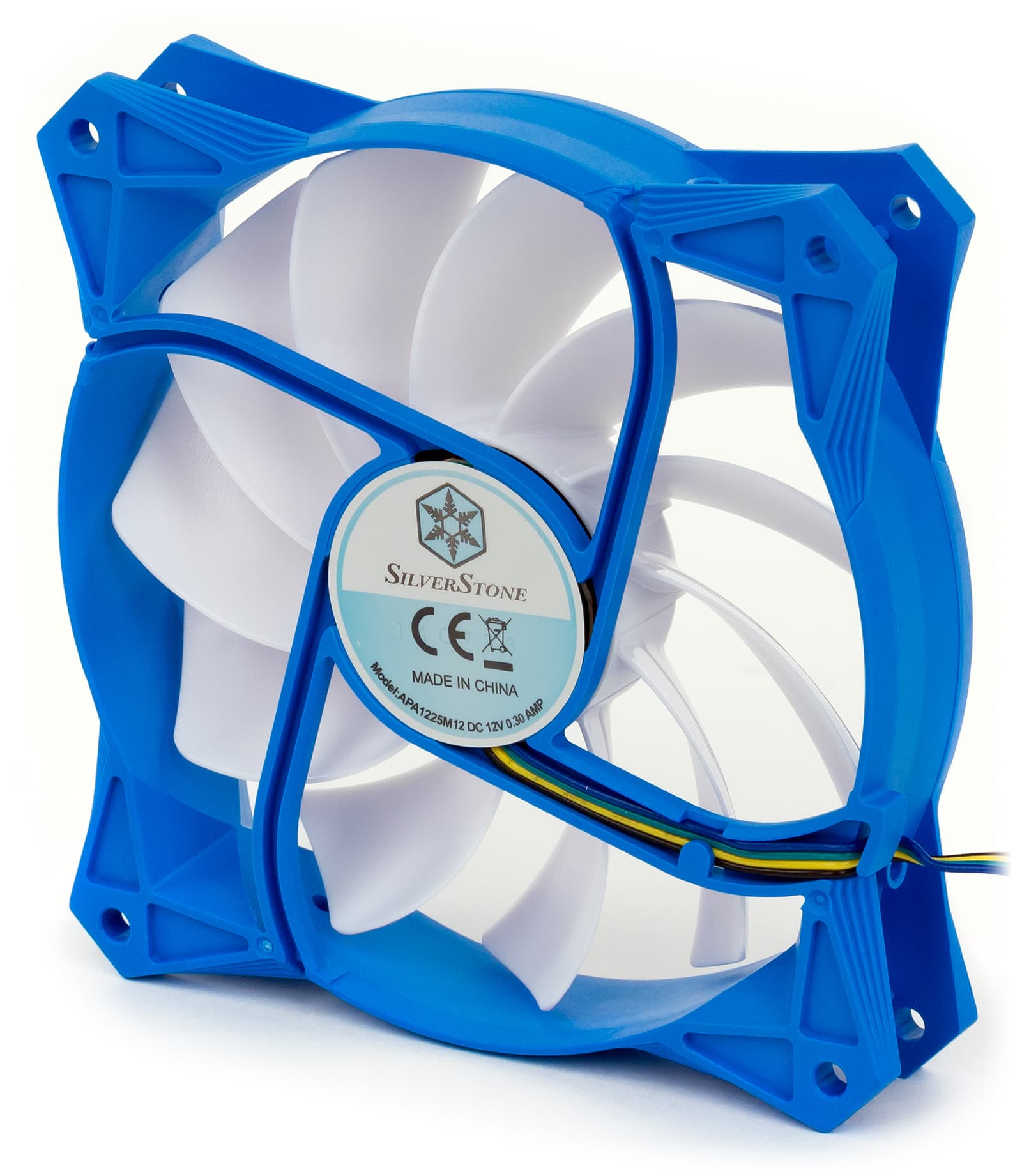

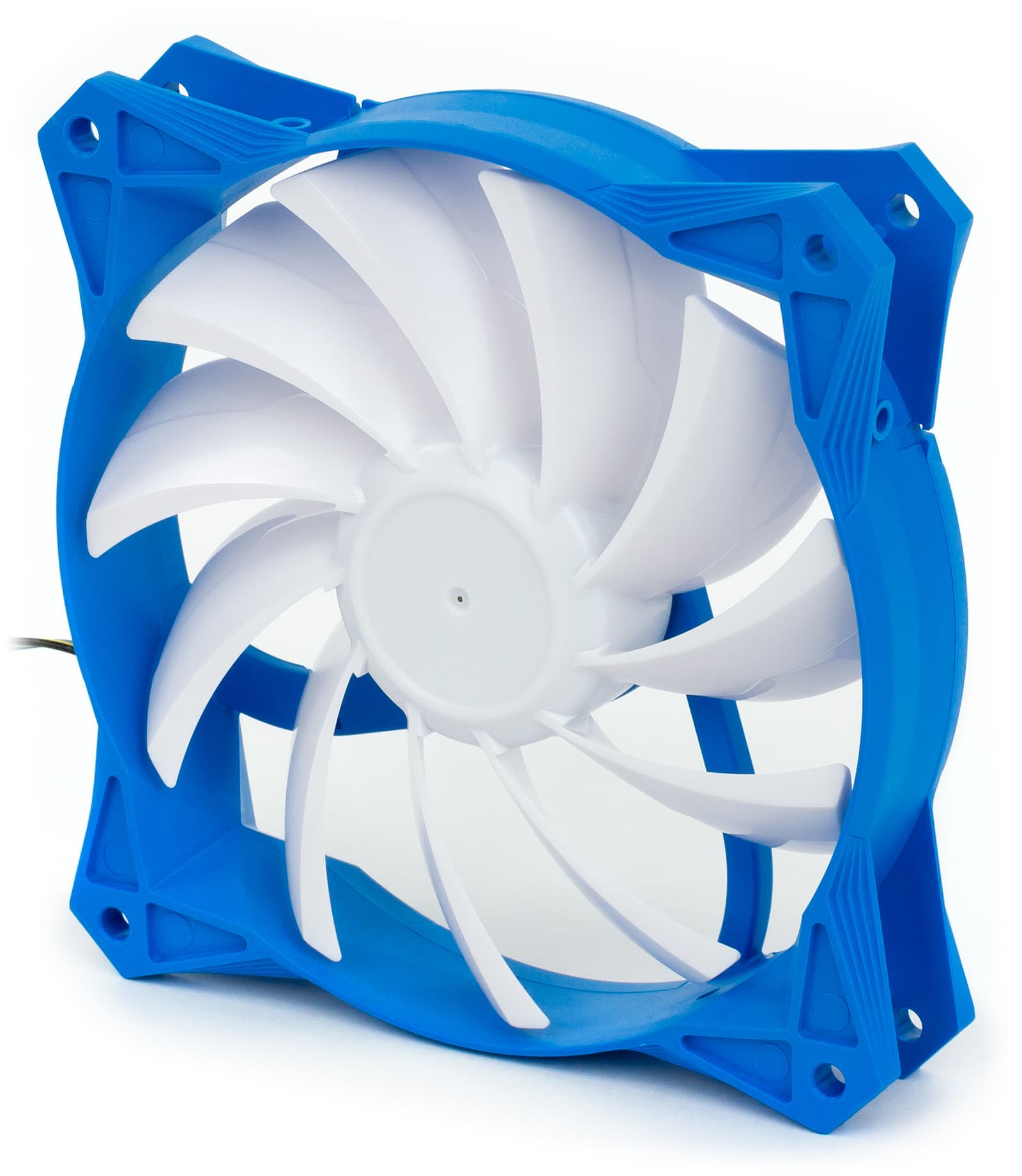

Эта модель вентилятора обладает еще одной уникальной конструкцией крыльчатки, которая заключается в том, что через середину 9 лопастей проходит дополнительная пластиковая хорда. Такая система лопастей позволяет получить хороший баланс между производительностью, выраженной в скорости прогоняемого воздушного потока, и создаваемом давлением воздуха.

Вентилятор SilverStone FW121

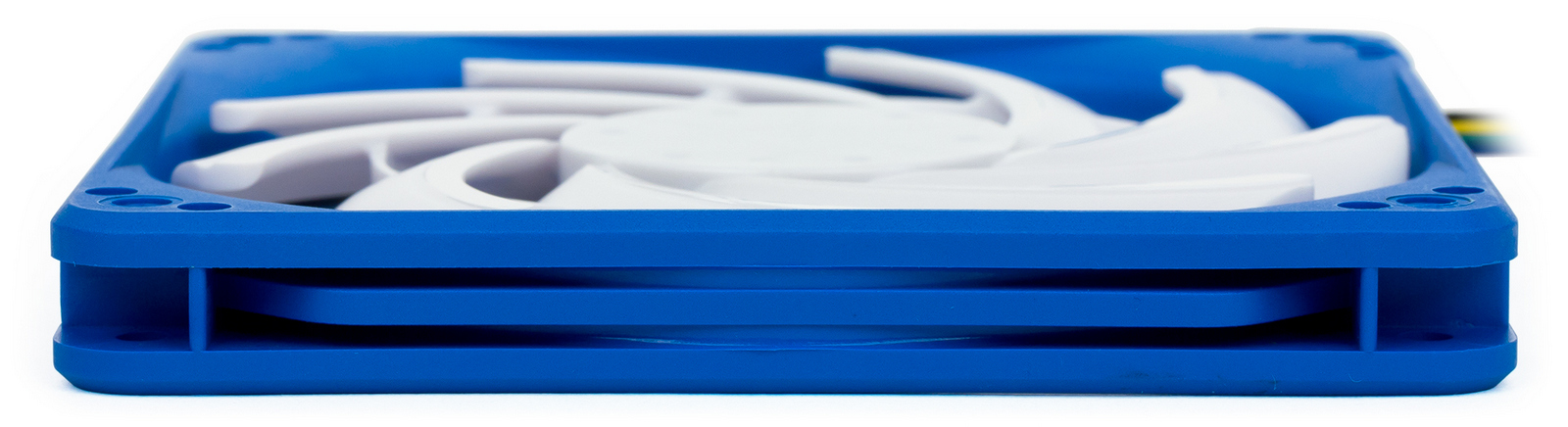

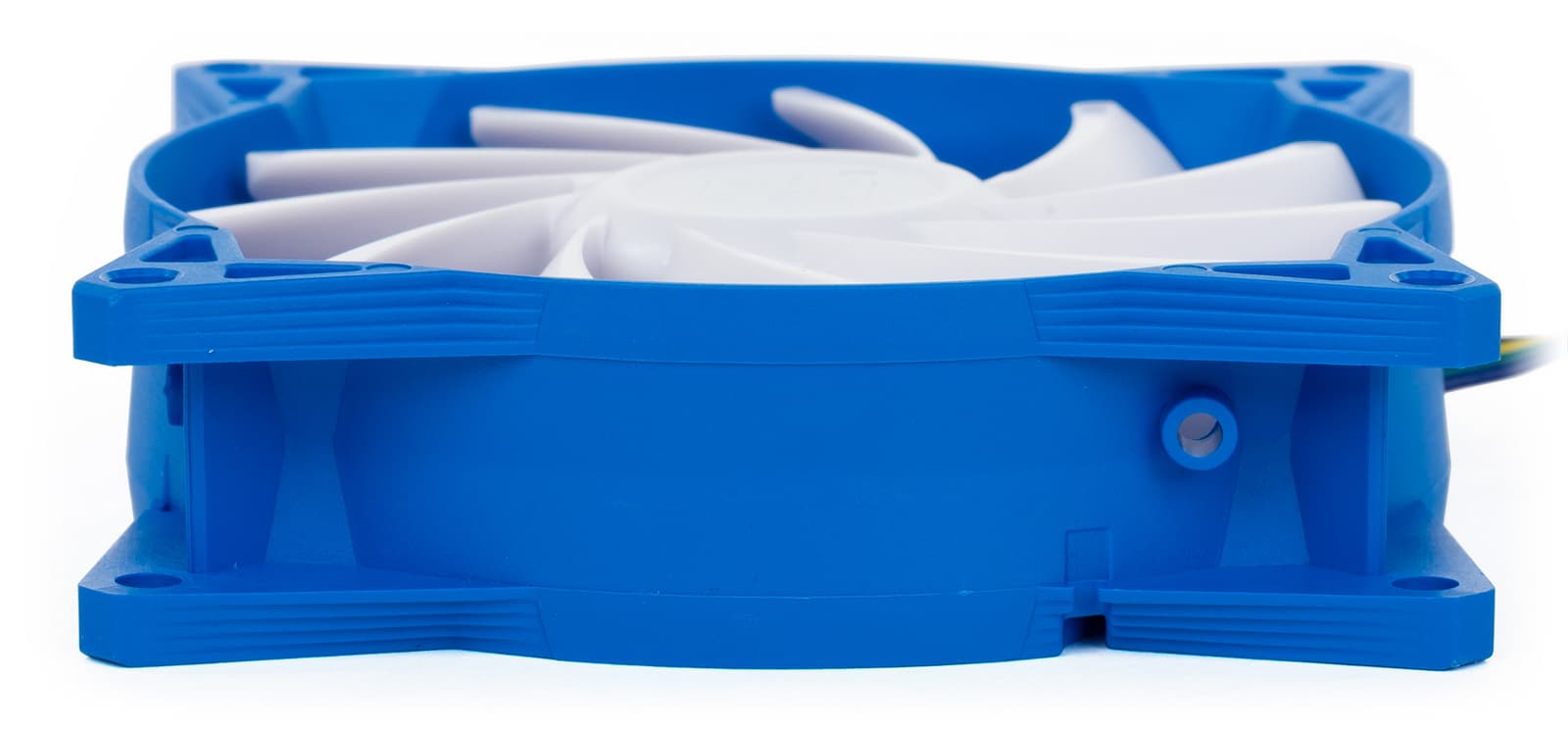

На торцах вентилятора имеются специальные дополнительные ребра жесткости. Точное название модели вентилятора — APA1215M12. Согласно техническим специфиакциям, SilverStone FW121 также как и две другие выше описанные модели базируется на подшипниках скольжения, а скорость вращения крыльчатки варьируется от 800 до 2000 об/мин. Наработка она отказ у этой модели составляет 40 тыс. часов. Стоит отметить, что модель обладает еще двумя местами крепления, смещенными относительно штатного расположенния.

SilverStone FW122

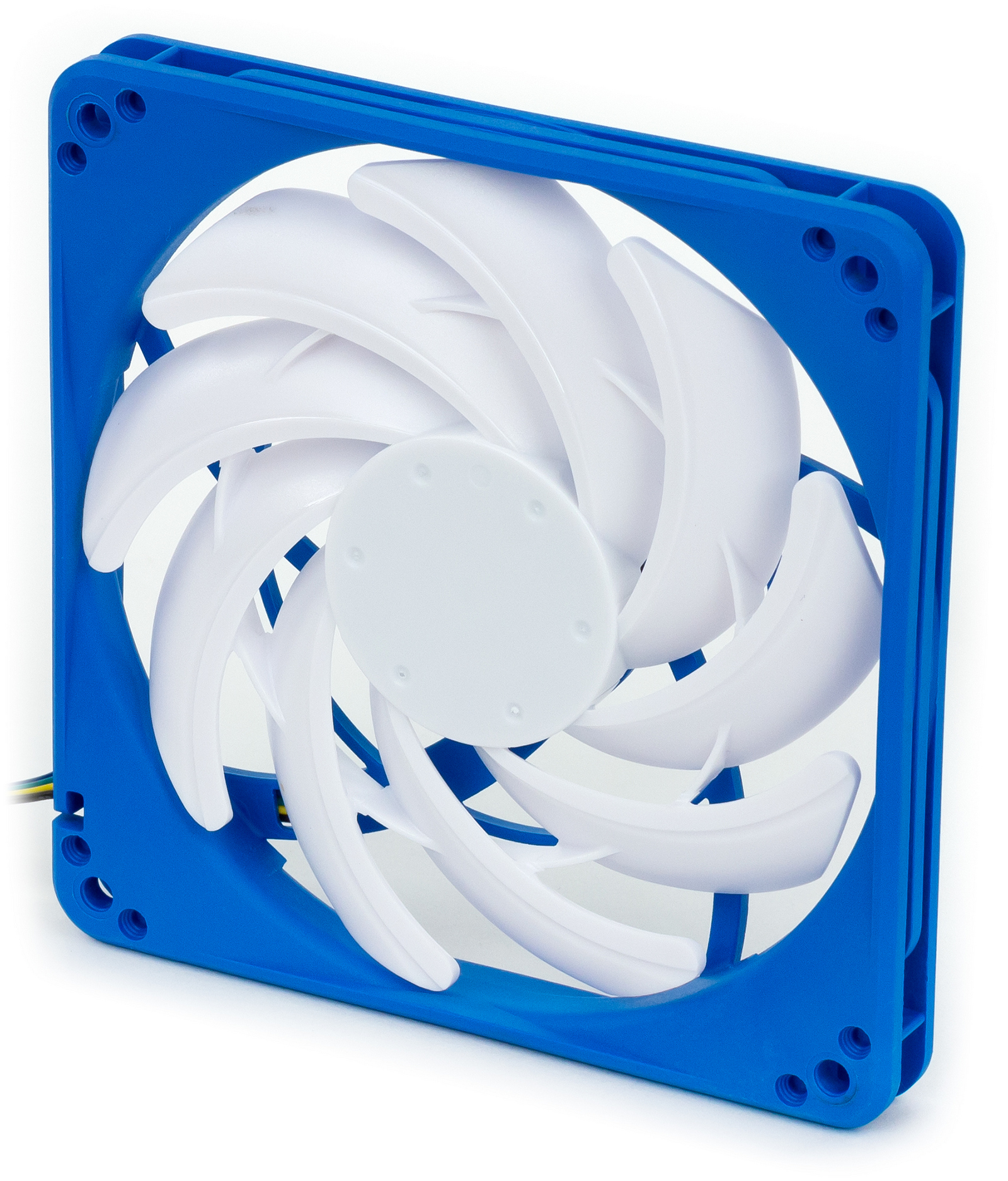

Вентилятор SilverStone FW122

Вентилятор SilverStone FW122

Другая 120-миллиметровая модель вентилятора, SilverStone FW122 (SST-FW121) практически в точности повторяет SilverStone FW91, описанный выше. Разница заключается лишь только в габаритных размерах, у этой модели они ставляют — 120 × 120 × 15 мм.

Вентилятор SilverStone FW122

Вентилятор SilverStone FW122

Комплектация и упаковка SilverStone FW122 ничем не отличается от SilverStone FW91.

Вентилятор SilverStone FW122

В вентиляторе SilverStone FW122 установлена крыльчатка с 11 лопастями, которые посередине имеют небольшой дополнительный изгиб. В целом они в точности повторяют те, что можно увидеть в модели SilverStone FW91, за исключением слегка увеличенного размера самих лопастей.

Вентилятор SilverStone FW122

На торцах модели SilverStone FW122 имеются небольшие отверстия, расположенные ближе к одному краю. Отверстия необходимы для дополнительного забора воздуха, что позволяет получить прирост в производительности, а также внизить общий уровень шума, создаваемый при работе. Как следует из технических характеристик, скорость вращения крыльчатки составляет от 1000 до 1800 об/мин. В этой модели установлена вентилятор с маркировкой APA1225M12. В качестве подшипников используются

SilverStone FW141

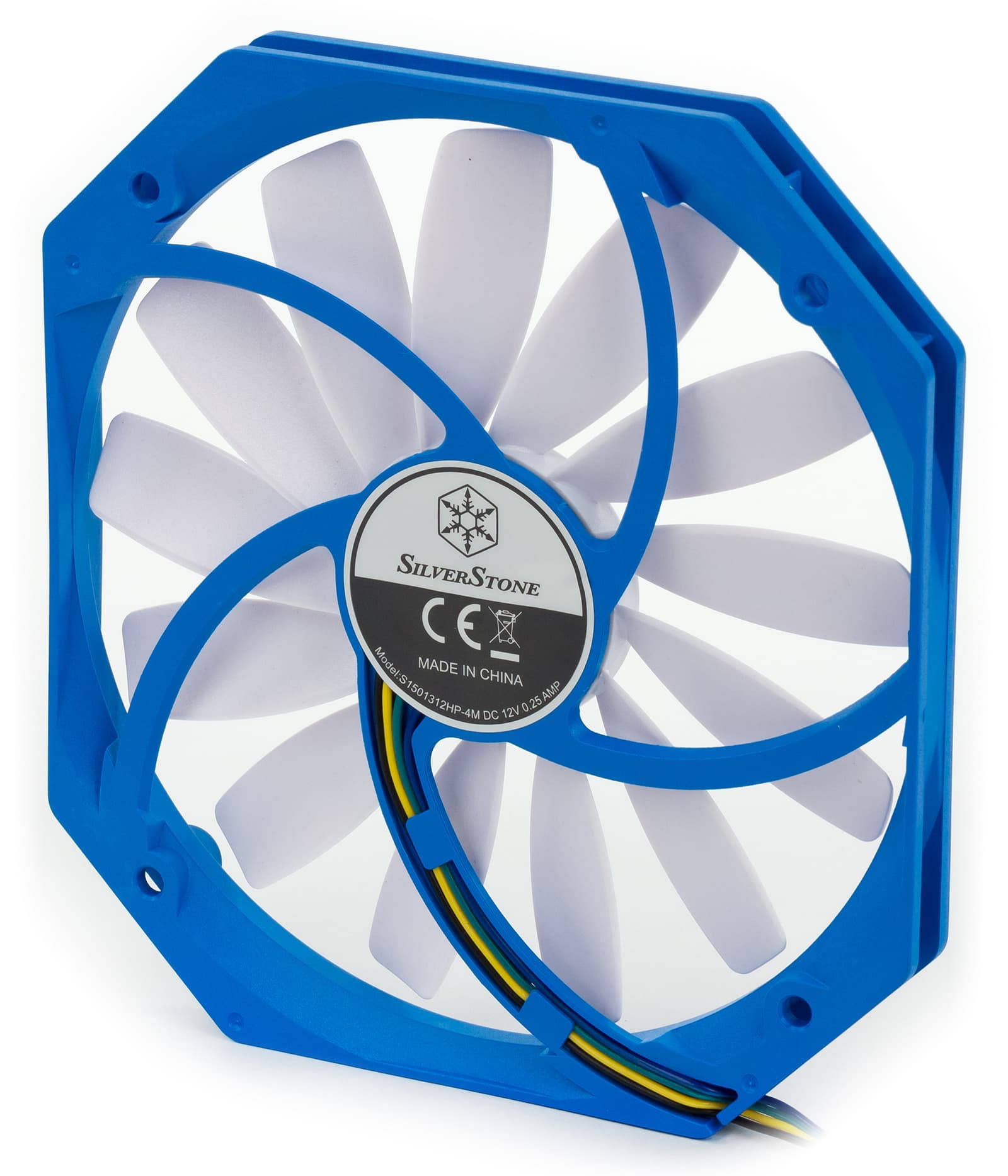

Вентилятор SilverStone FW141

Вентилятор SilverStone FW141

Корпусной вентилятор SilverStone FW141 (SSF-FW141), несмотря на то что является 140-миллиметровой моделью, имеет систему крепления, как у 120-миллиметровых собратьев. Более того, его конструкция корпуса в принципе не предусматривает крепление на штатное место для 140-миллиметровых вентиляторов, так как у него срезаны все четыре края. Кроме отсутствия мест крепления для 140-миллиметровых моделей, SilverStone FW141 обладает и нестандартными размерами — 140 × 150 × 13 мм. То есть фактически его одна сторона, больше на 10 мм чем другая. Эта модель позиционируется компанией для замены или установки на процессорный или иной кулер, либо для охлаждения пассивного радиатора в условиях ограниченного пространства со штатным местом для закрепления 120-миллиметровой модели.

Вентилятор SilverStone FW141

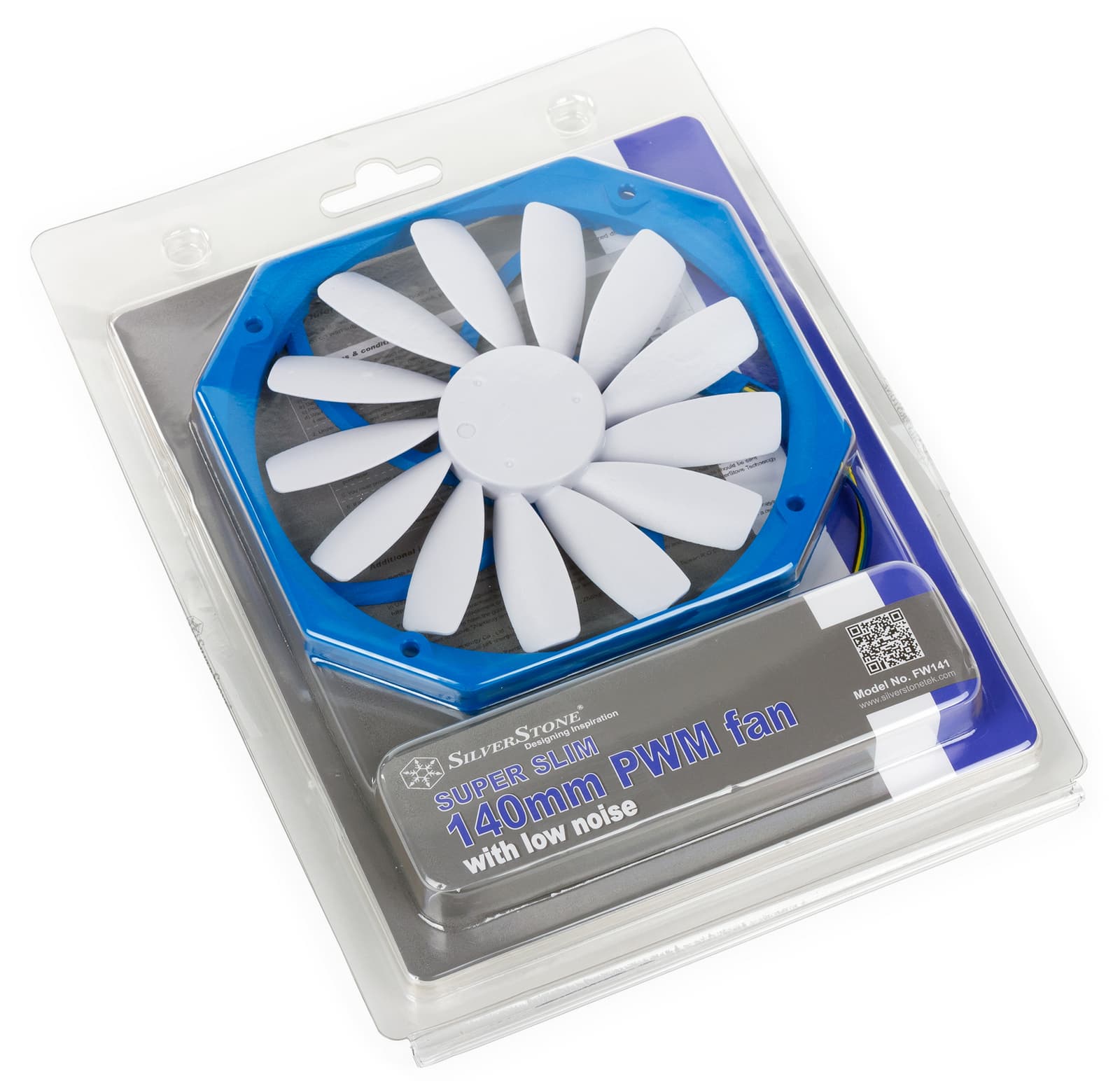

Упаковка SilverStone FW141 выполнена в виде пластикового бокса из прозрачного пластика.

Вентилятор SilverStone FW141

Комплектация этой модели вполне стандартна для вентиляторов серии SilverStone FW — винты крепления, переходник для подключения к блоку питания, резиновые антивибарционные «ножки». В добавок ко всему, к SilverStone FW141 в комплекте идет четыре резиновые шайбы, которые также призваны снизить вибрацию и шум, при установки вентилятора на радиатор кулера.

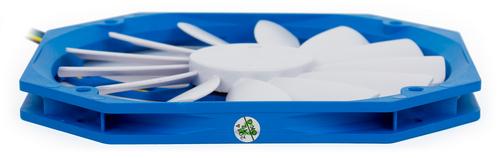

Вентилятор SilverStone FW141

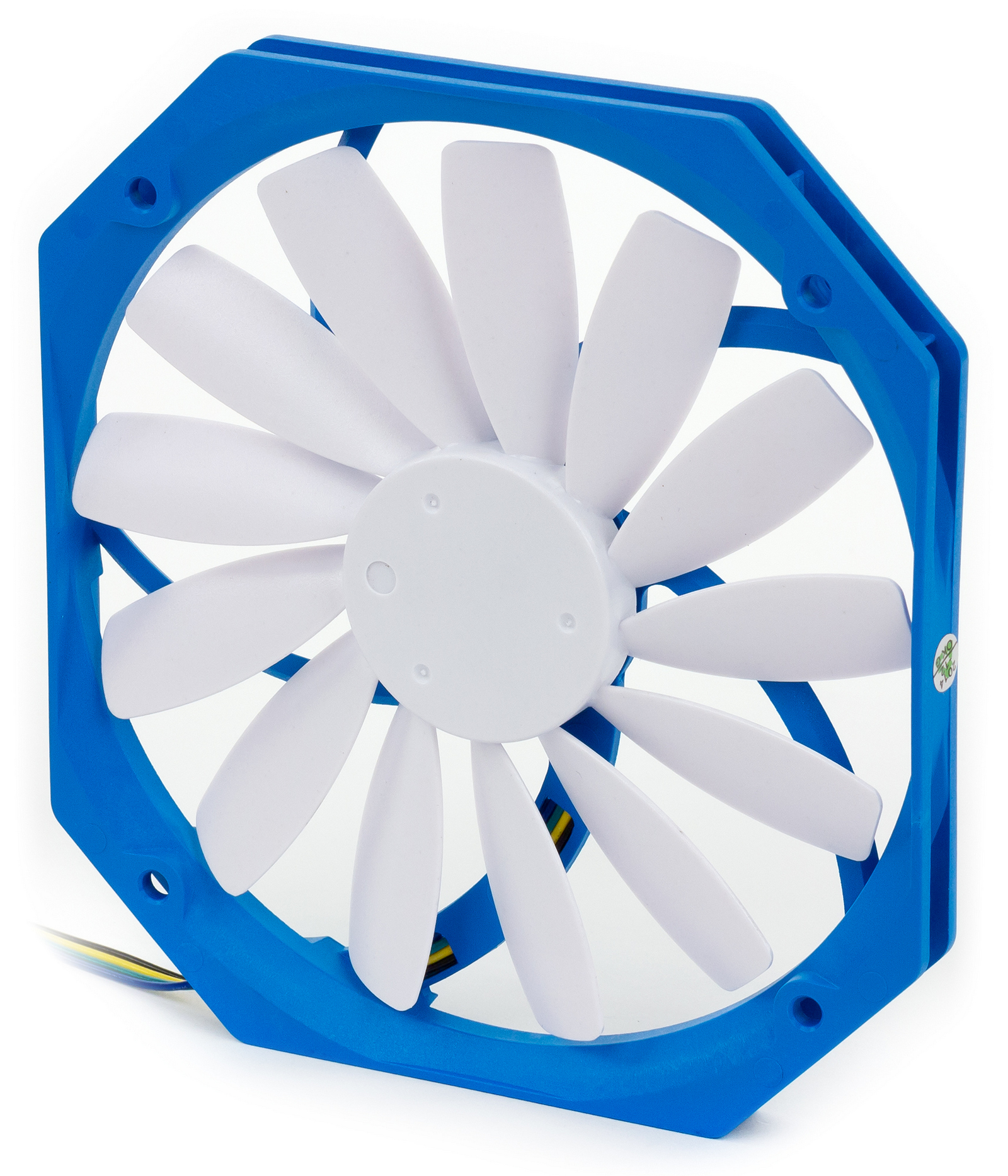

В вентиляторе SilverStone FW141 используется крыльчатка стандартного типа, состоящая из 12 лопастей. Из особенностей конструкции стоит отметить весьма большое расстояние между лопастями, что предположительно сказывается на снижении общего уровня шума при работе. Кроме того, концы лопастей имеют скругленный дизайн, поэтому данная модель немногим походит на цветок.

Вентилятор SilverStone FW141

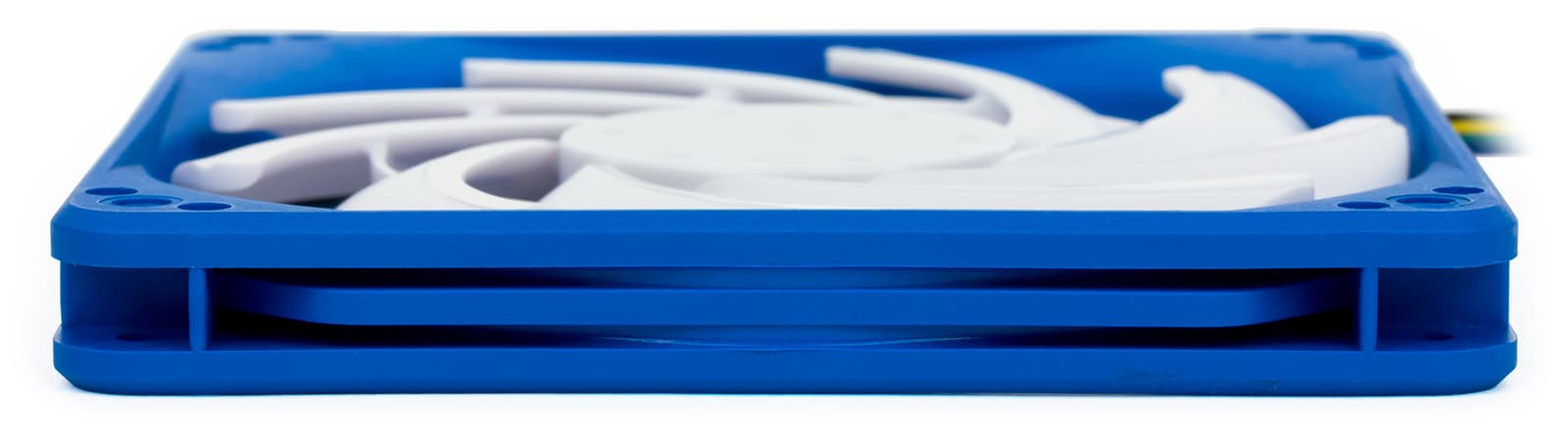

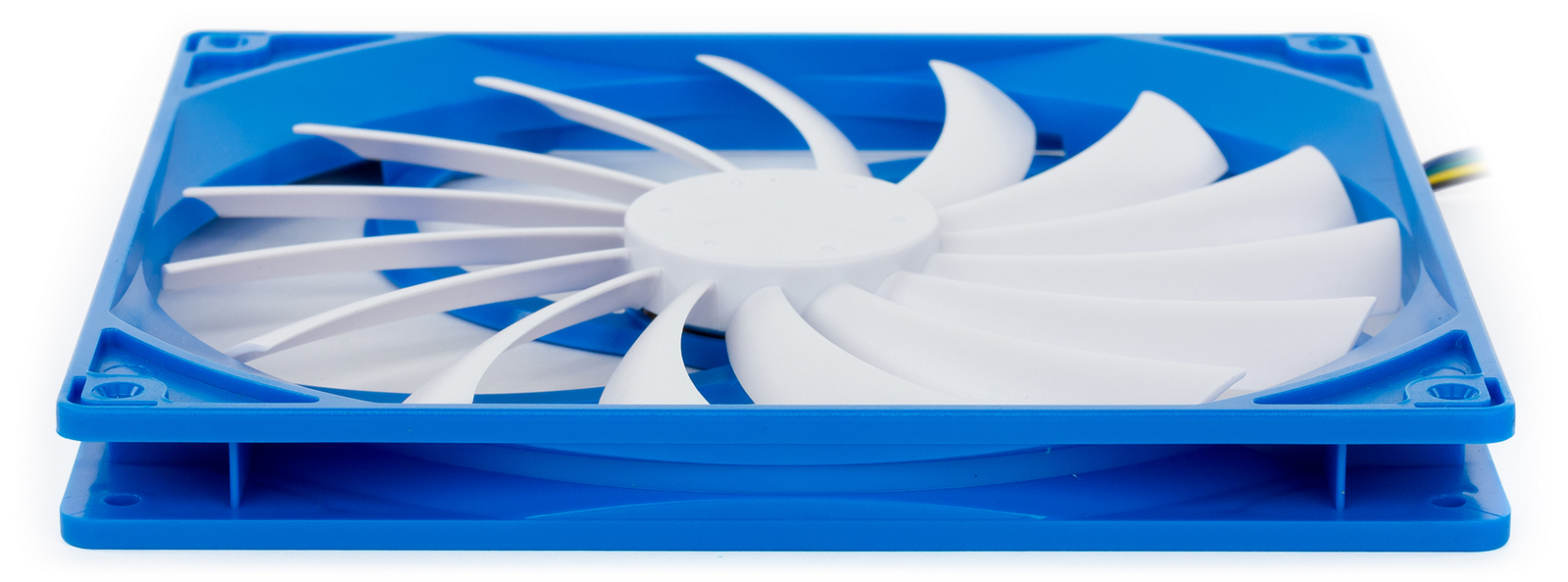

Тонкий профиль толщиной 13 мм укреплен несколькими ребрами жесткости. Согласно наклейке, в этой модели используется вентилятор S1501312HP-4M. SilverStone FW141 имеет сравнительно небольшой диапазон оборотов: 800-1300 об/мин. Также как и остальные участники нашего обзора, он базируется на подшипниках скольжения (Long life sleeve).

SilverStone FW181

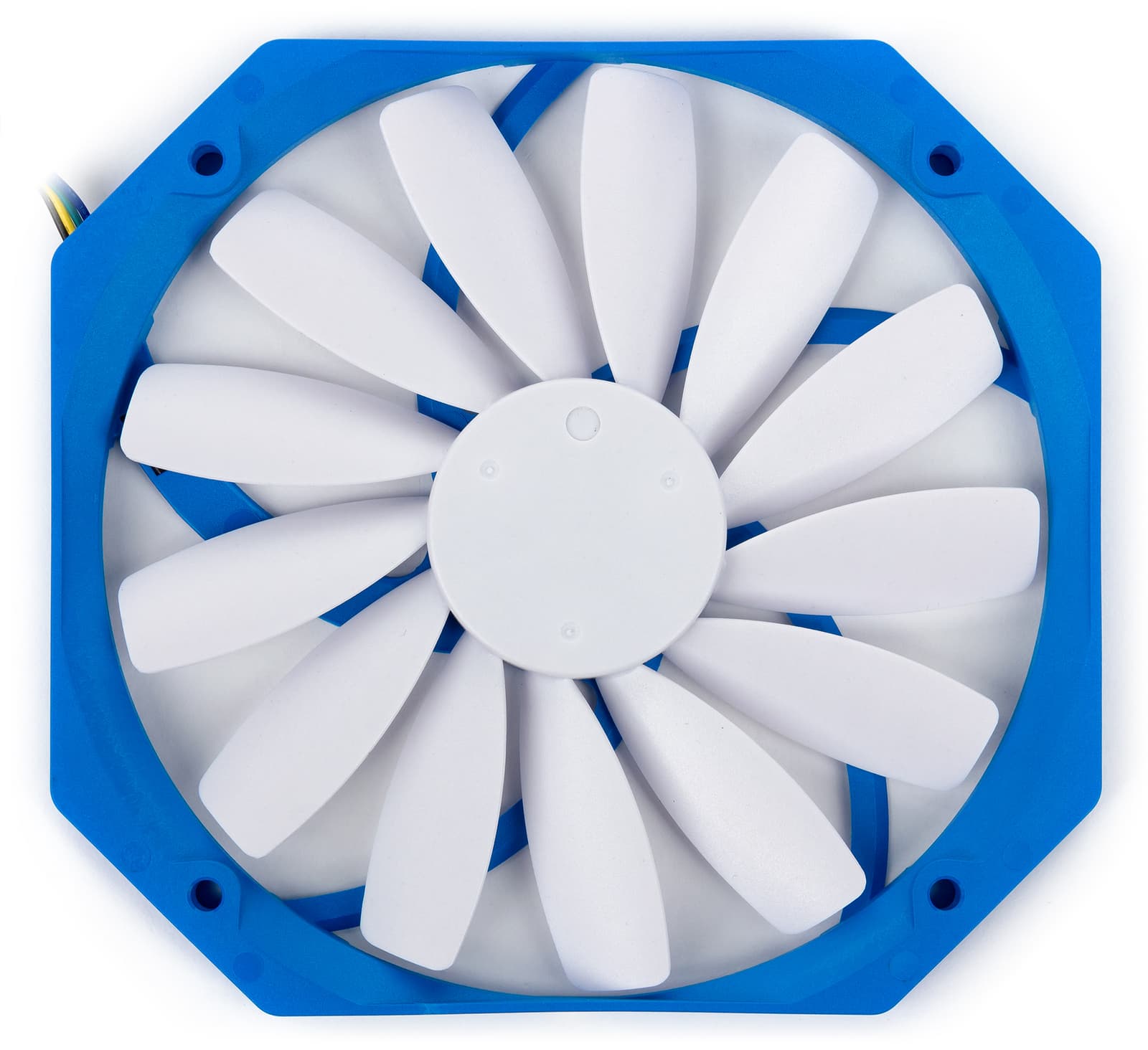

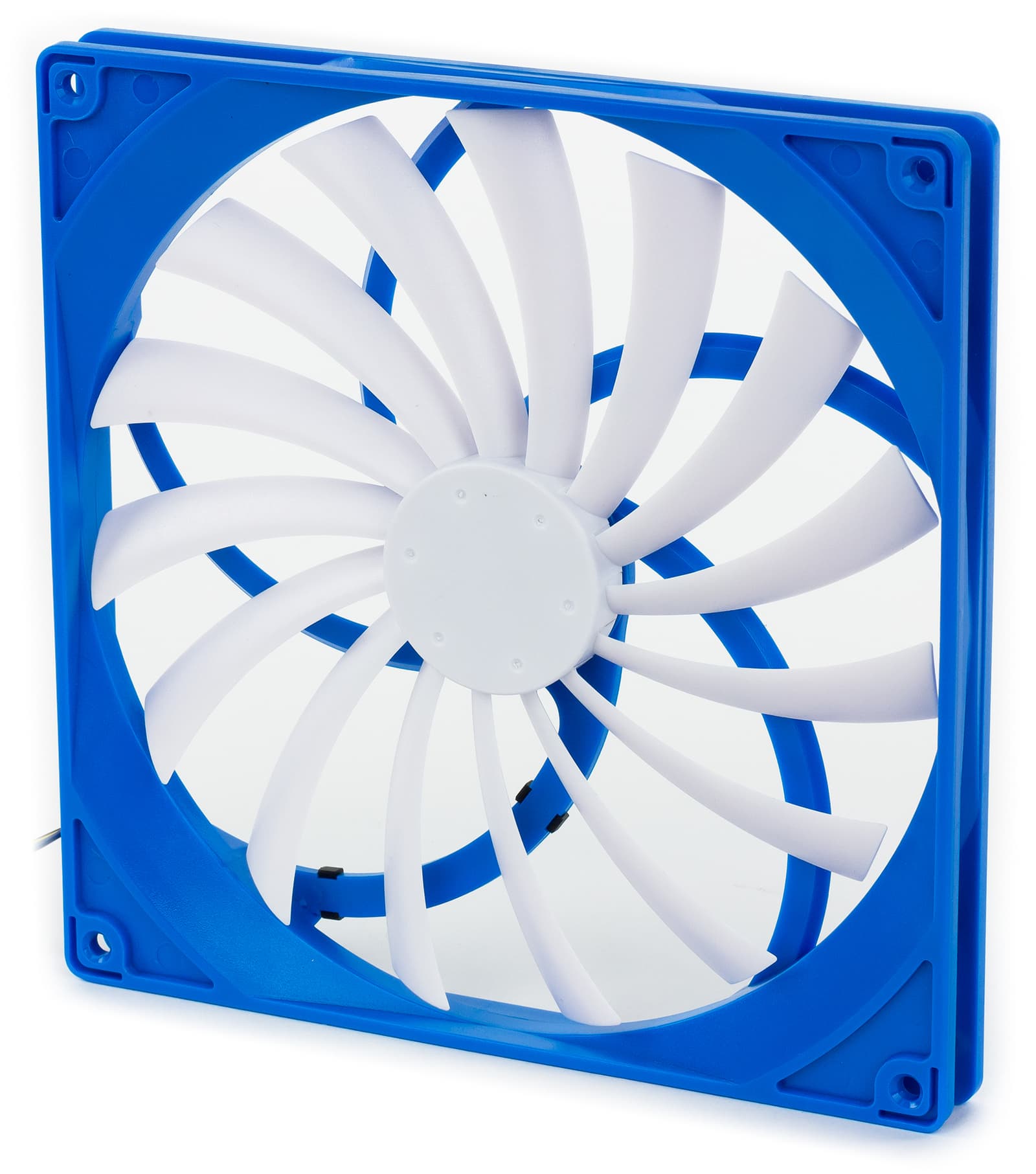

Вентилятор SilverStone FW181

Вентилятор SilverStone FW181

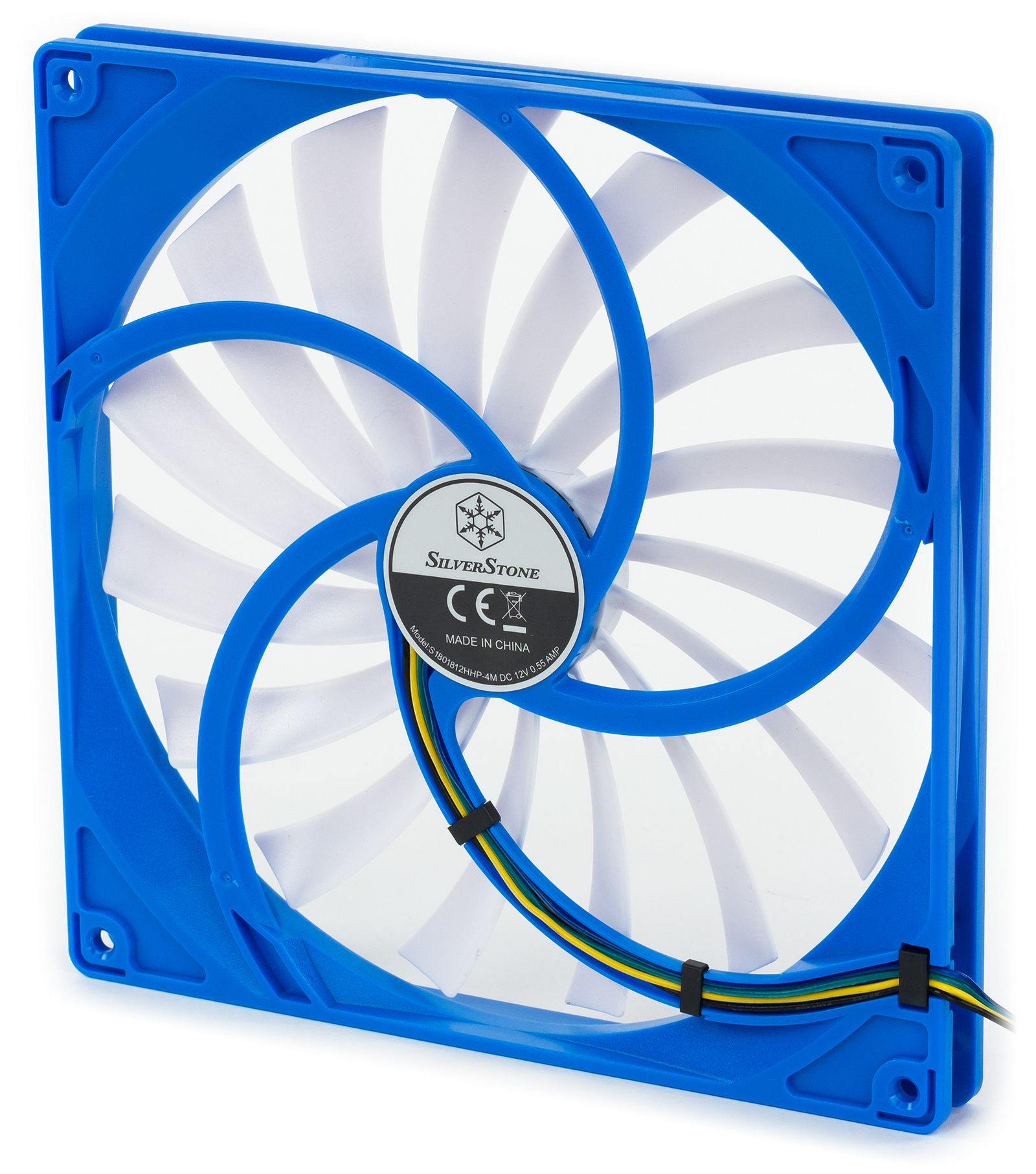

SilverStone FW181 (SSF-FW181) — самая большая по типоразмеру модель вентилятора в нашем обзоре и в линейке SilverStone FW. Эта модель имеет гарабритные размеры 180 × 180 × 18 мм, а ее вес составляет чуть больше 150 г. Она ориентирована на установку в современные корпуса, а за счет стандартных мест крепления может использоваться и в некоторых моделях кулеров.

Вентилятор SilverStone FW181

Вентилятор SilverStone FW181

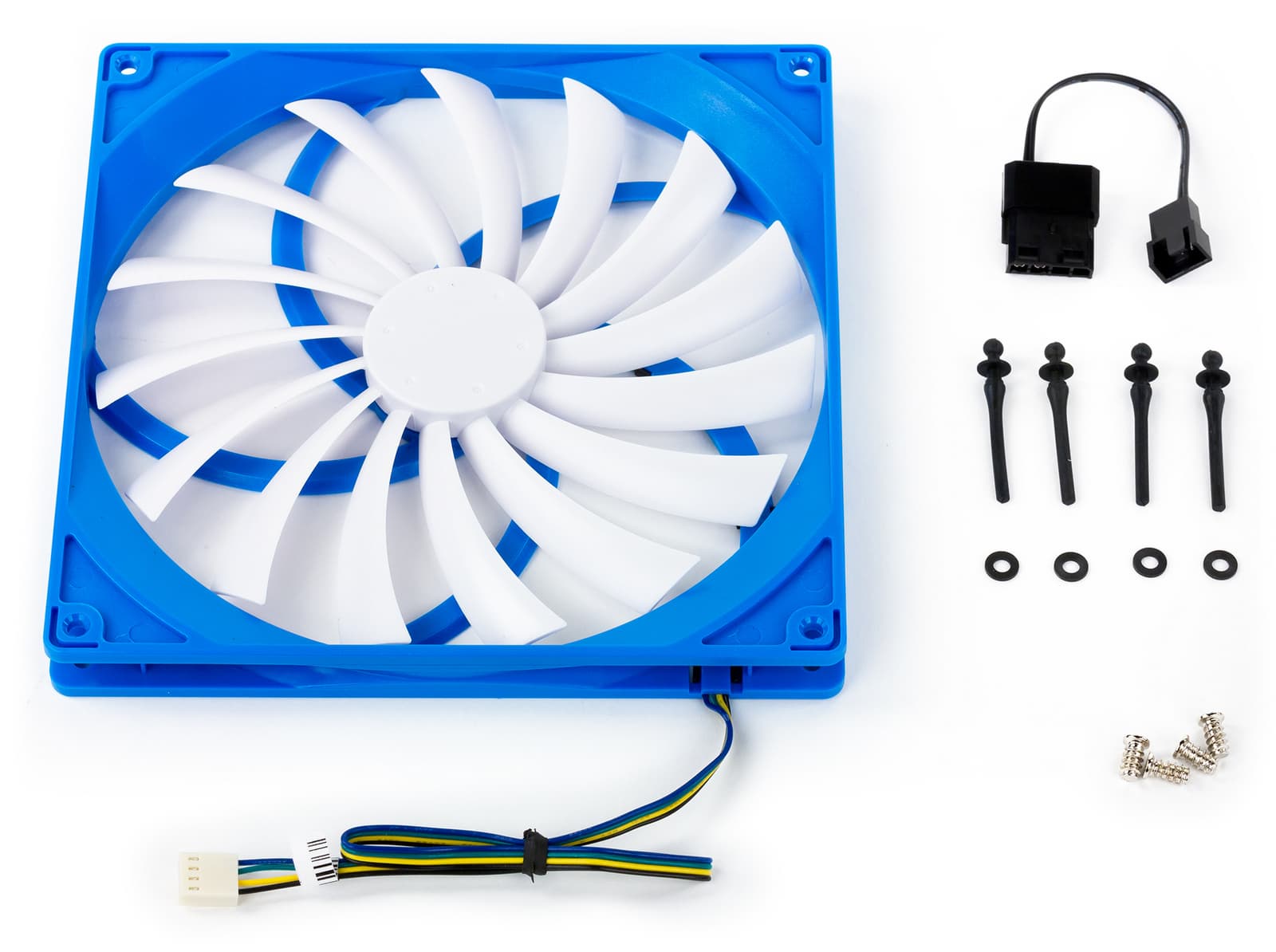

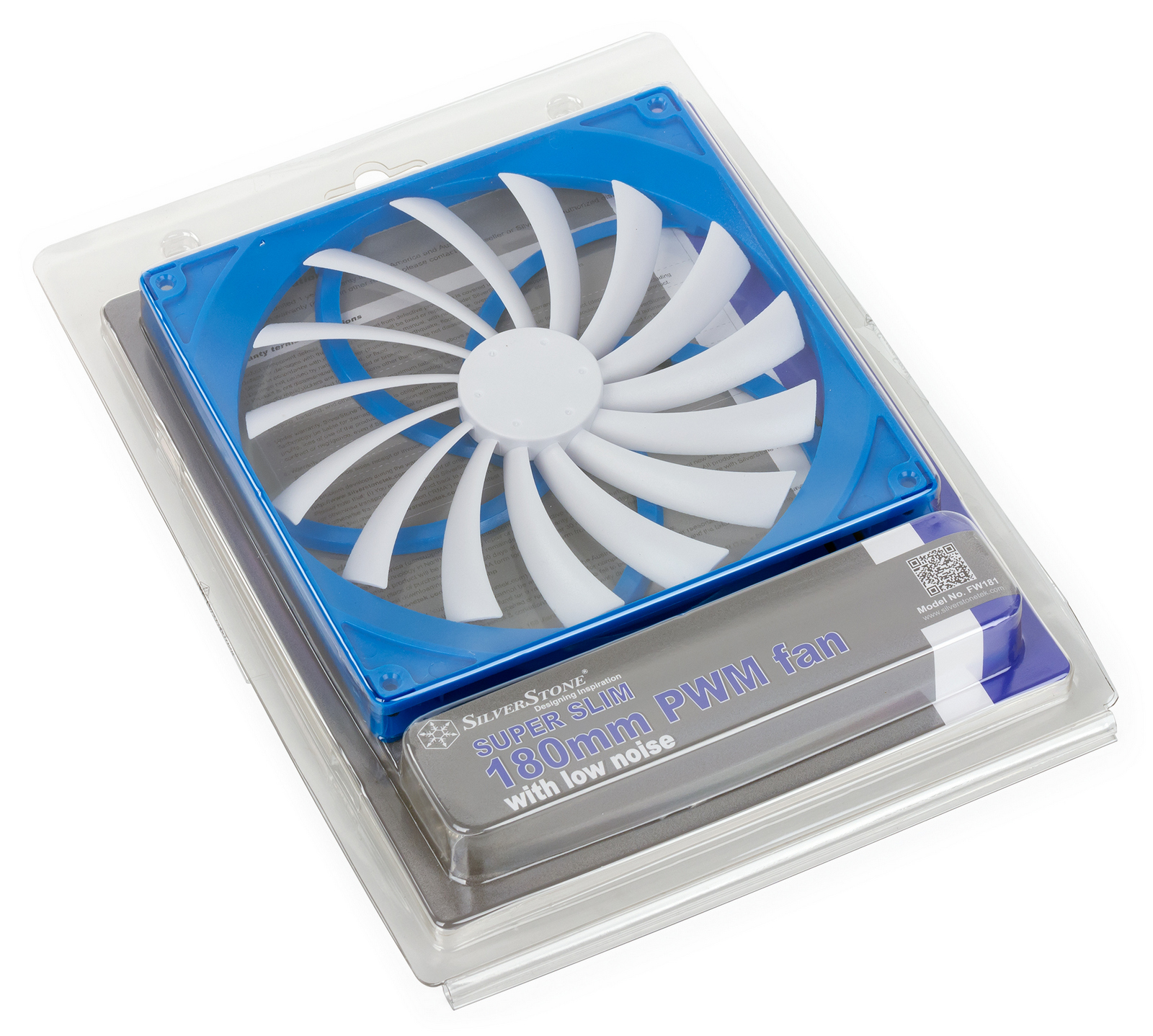

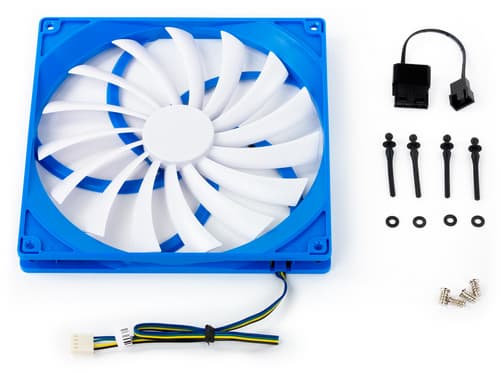

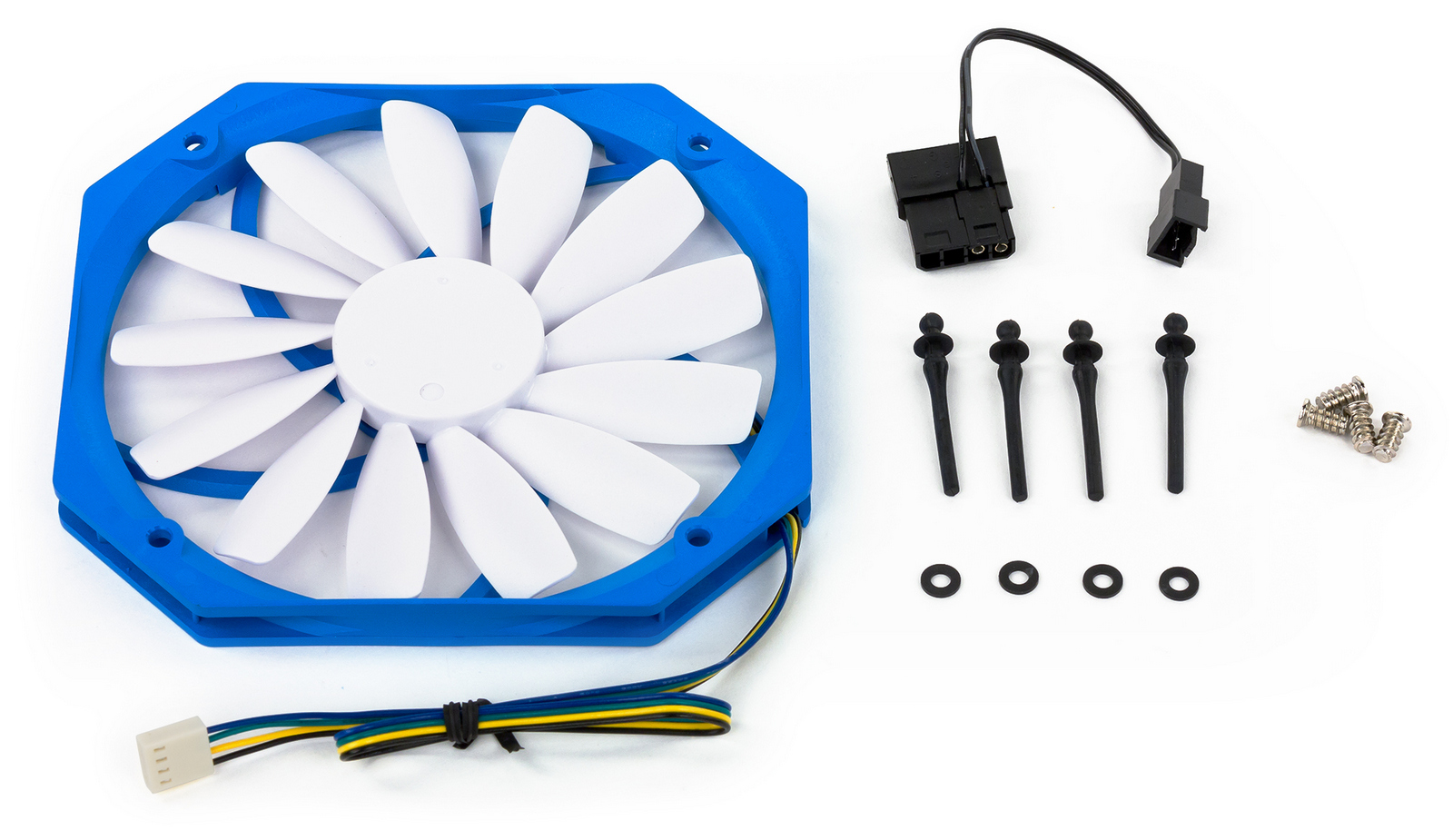

Упаковка этой модели выполнена из прозрачного пластика, а комплектация полностью повторяет модель SilverStone FW141, то есть в ней присутствуют дополнительные резиновые шайбы. Они будут весьма востребованы при креплении такого вентилятора на стенку корпуса.

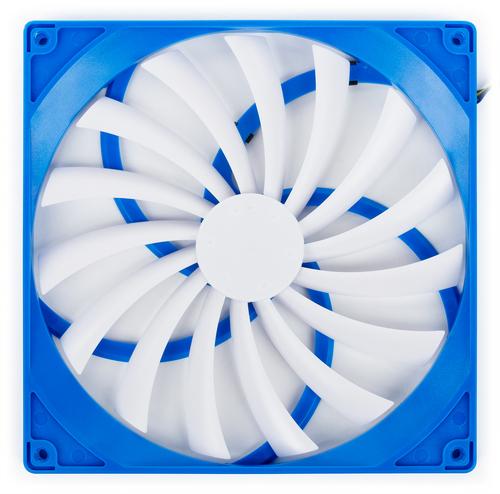

Вентилятор SilverStone FW181

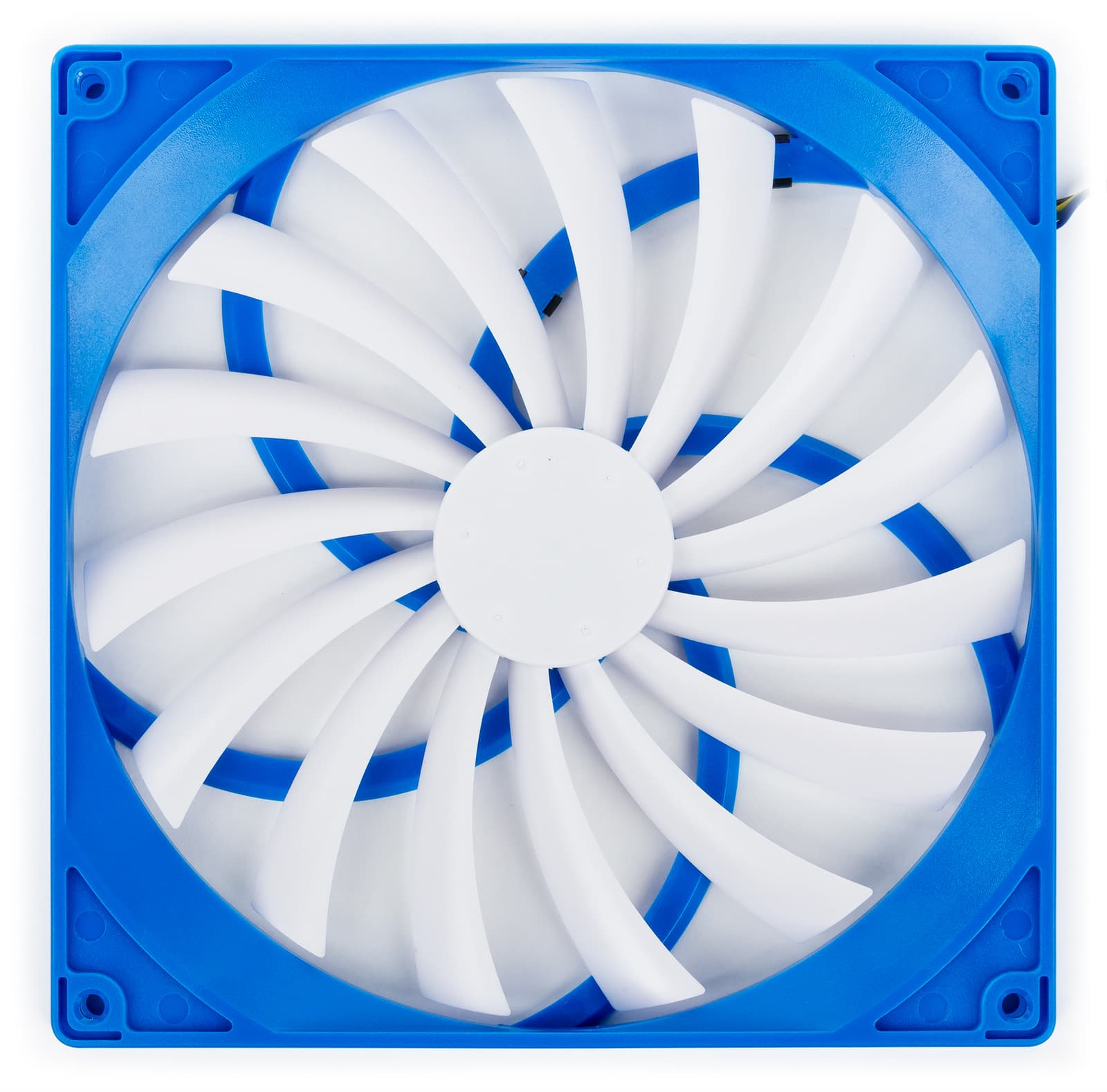

Строение крыльчатки в вентиляторе SilverStone FW181 в целом ничем не примечательно, хотя сами лопасти имеют достаточно четкое окончание, при этом между ними остается большое пространство (туда может поместится еще одна лопасть). Всего в этой модели установлено 14 лопастей, окрашенных в белый цвет.

Вентилятор SilverStone FW181

Эта модель базируется на вентиляторе с маркировкой S1801812HHP-4M. Потребляемый ток, на больших оборотах, больше чем у остальных представленных в этом обзоре вентиляторов. Также нельзя не отметить, что среди остальных моделей, SilverStone FW181 имеет самое низкое минимальное количество оборотов всего 500 об/мин, при этом максимальные обороты этой модели составляют 1200 об/мин. Здесь используется точно такой же тип подшипников, как и у всей серии SilverStone FW.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования корпусных вентиляторов»

Так, как вентилятор SilverStone FW141 был выбран нами для «обкатки» методики, результаты и графики для этой модели вентилятора у этих статей идентичны. В случае если методика подвергнется изменению, графическое представление результатов будет перестроено.

Все модели вентиляторов, рассмотренные в этом обзоре, были протестированы в одинаковых условиях. Штатные системы крепежа не использовались в процессе теста, дабы не испортить товарный вид моделей.

Результаты

Отметим что все результаты, приведенные в тестах, даны исключительно для оценки и сравнения вентиляторов между собой, так как условия тестирования были одинаковые. Некоторые из полученных данных, например, такие как производительность и количество оборотов, могут отличатся от заявленных, поскольку производитель может изменять их без уведомления или же определять их по своей собственной методике. Поскольку мы ранее не использовали некоторые из инструментов этого тестирования, мы допускаем наличие недочетов, а также корректировку методики тестирования в будущем. В свою очередь читатель может экстраполировать и использовать результаты по своему разумению в соответствии со здравым смыслом под свою личную ответственность.

SilverStone FW81

Далее мы приводим графики, полученные нами при тестировании вентилятора SilverStone FW81. Все данные собраны в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.

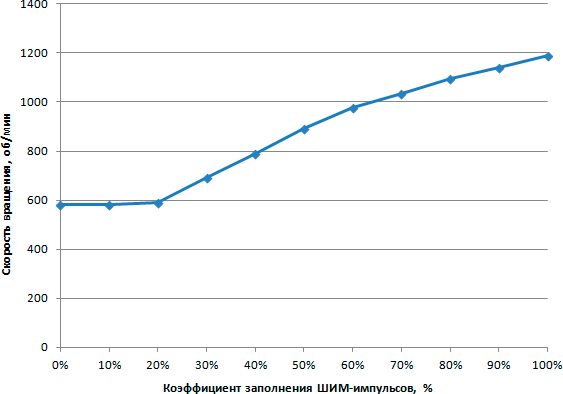

Этап 1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ-импульсов и/или напряжения питания

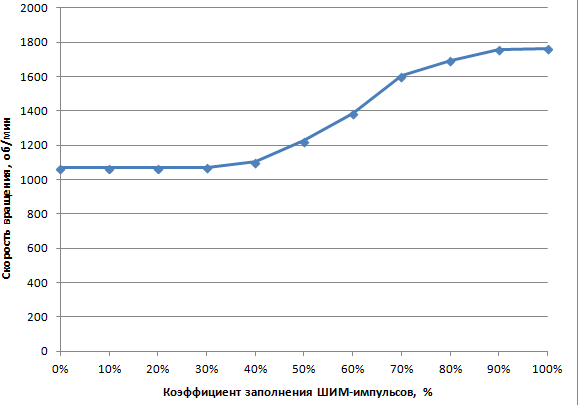

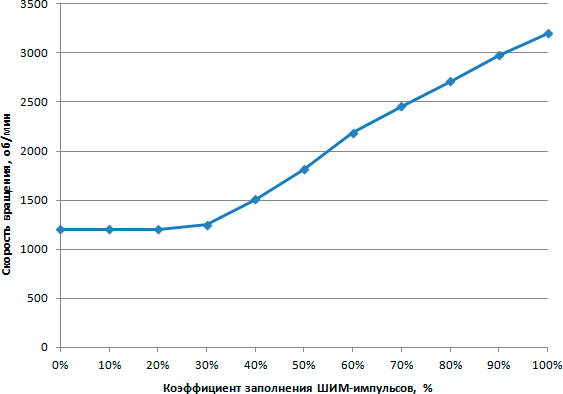

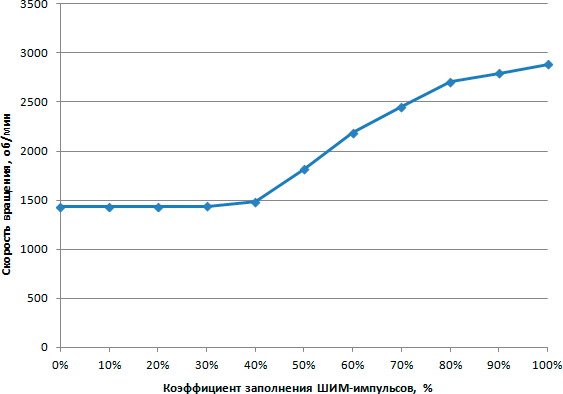

Зависимость скорости вращения вентилятора  от коэффициента заполнения ШИМ-импульсов

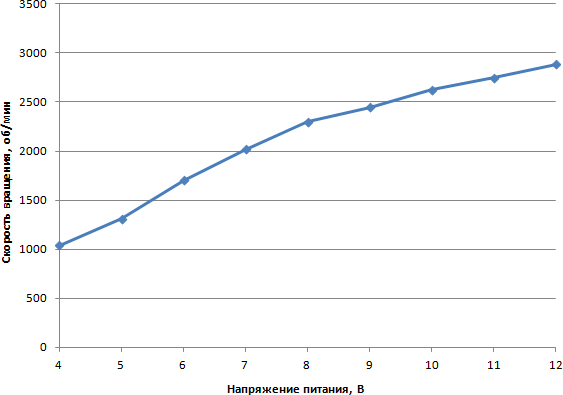

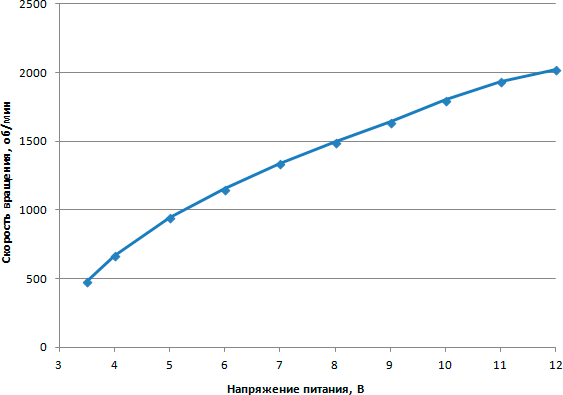

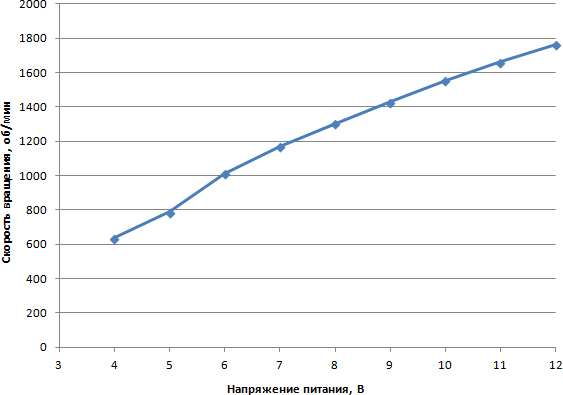

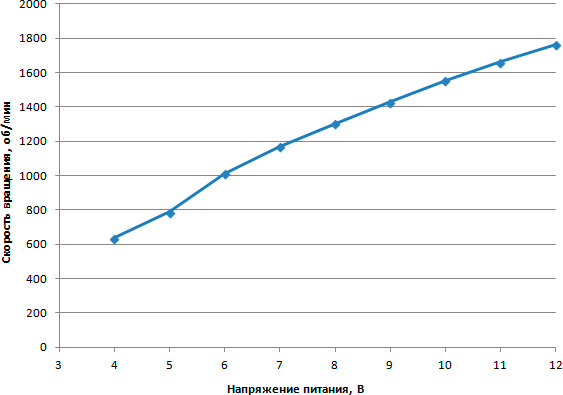

Зависимость скорости вращения вентилятора от напряжения питания

Вентилятор SilverStone FW81 оптимально подключать к ШИМ-контроллеру, так как при использовании метода динамическго изменения питания, диапазон оборотов у этой модели меньше.

Этап 2. Определение объемной производительности вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

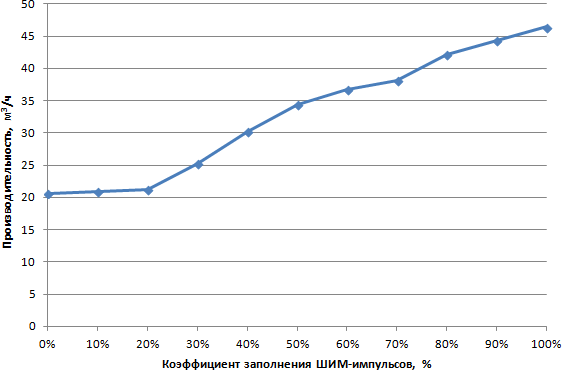

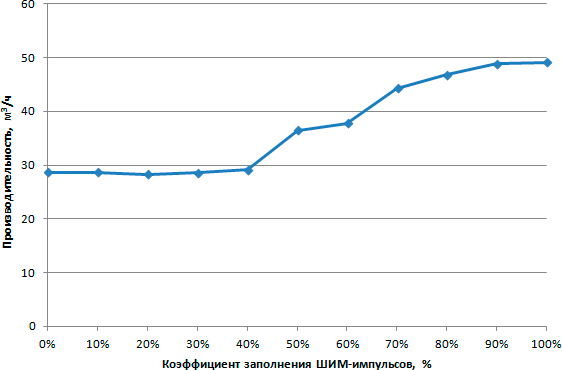

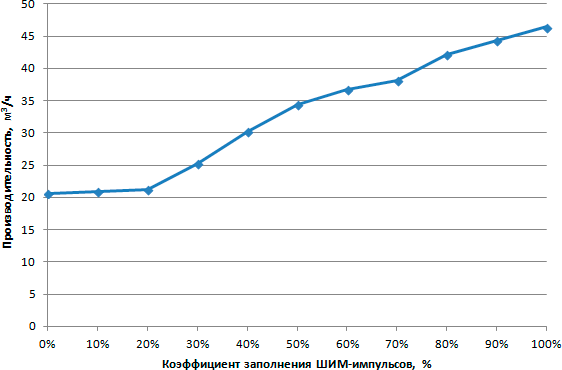

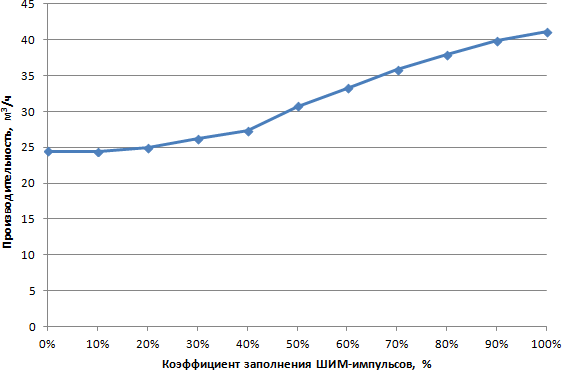

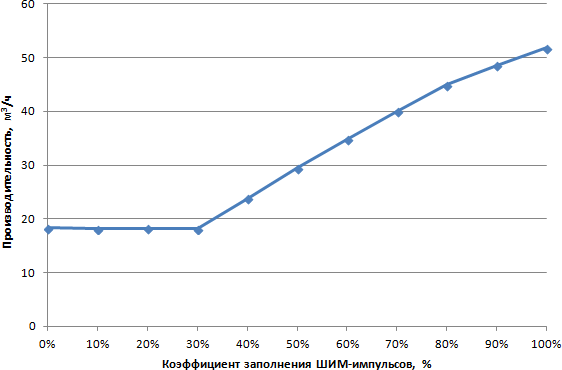

Зависимость объемной производительности от коэффициента заполнения ШИМ-импульсов

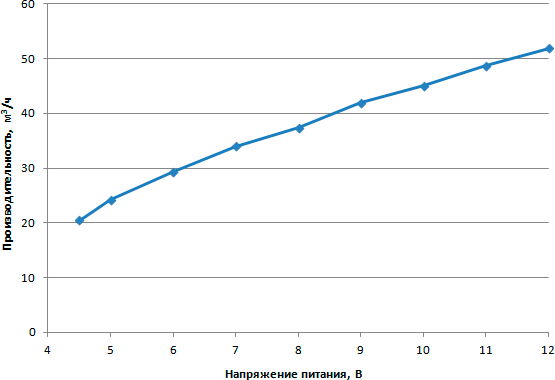

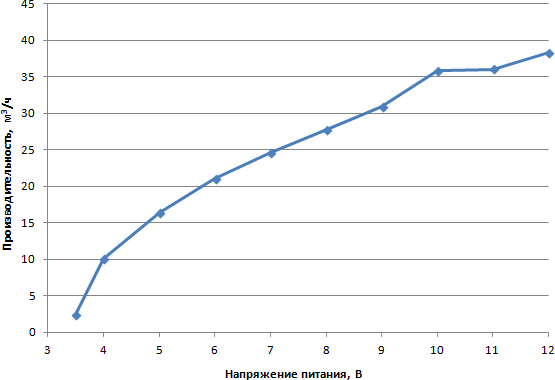

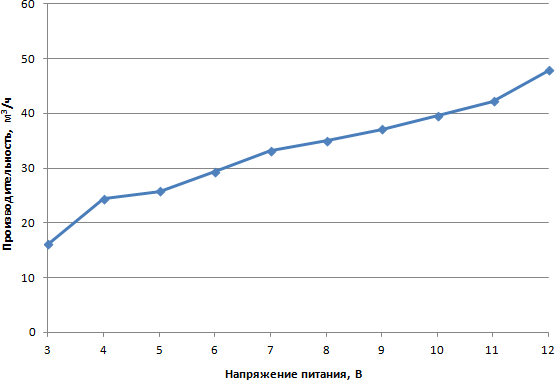

Зависимость объемной производительности от напряжения питания

Соответственно, производительность у SilverStone FW81 при использовании ШИМ-управления также изменяется в более широком диапазоне.

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

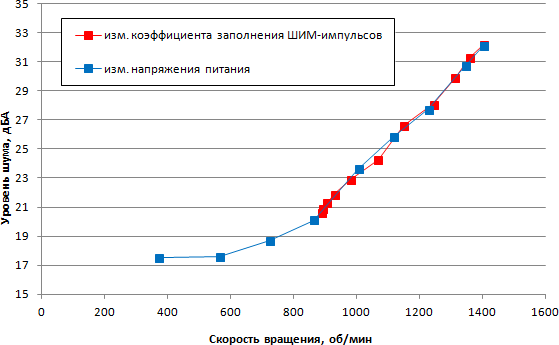

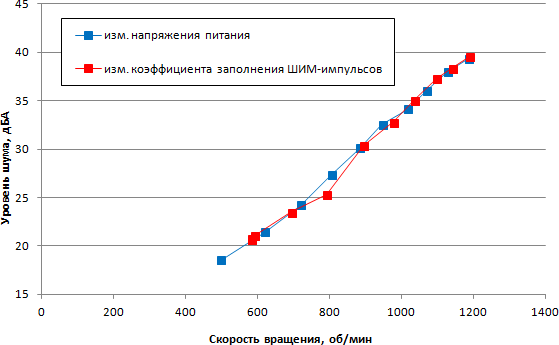

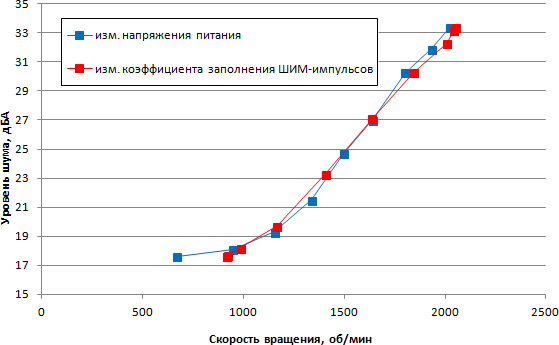

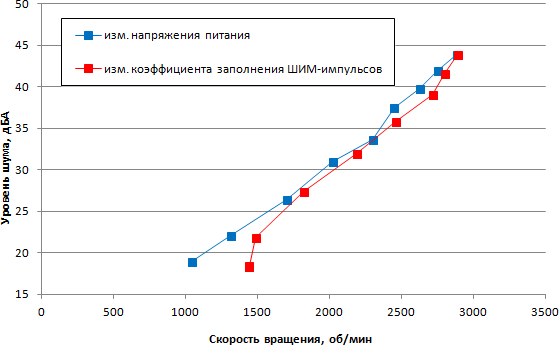

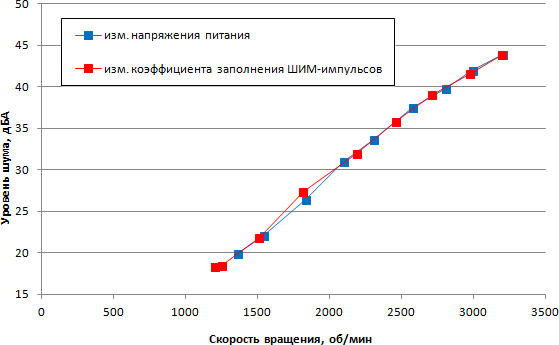

Зависимость уровня шума от скорости вращения вентилятора

На минимальных оборотах вентилятор SilverStone FW81 имеет низкий уровень шума, неразличимый с одного метра.

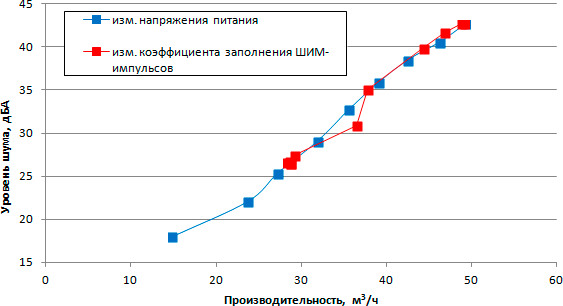

Этап 4. Построение кривой соответствия объемной производительности вентилятора и уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

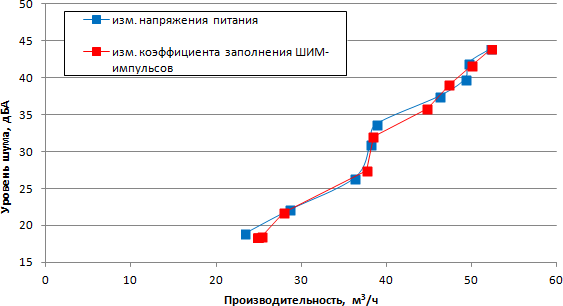

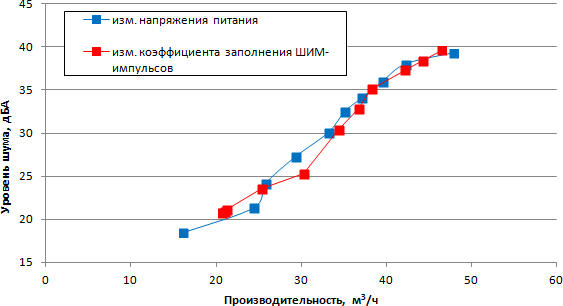

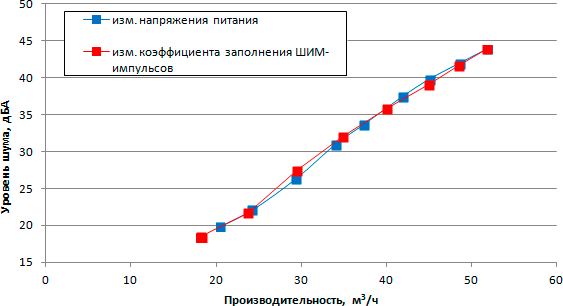

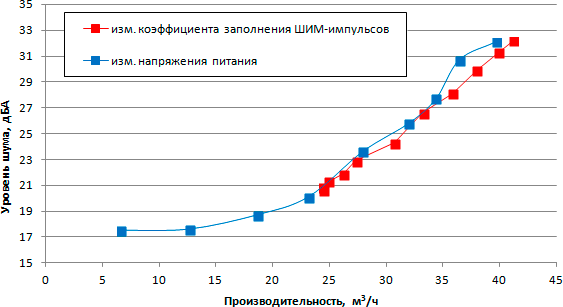

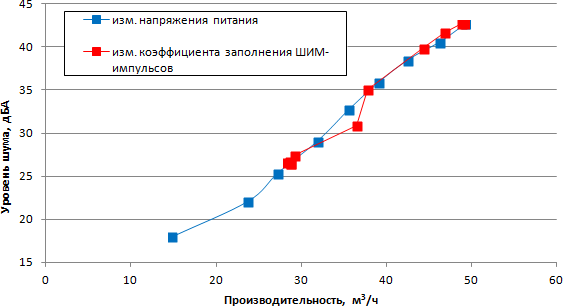

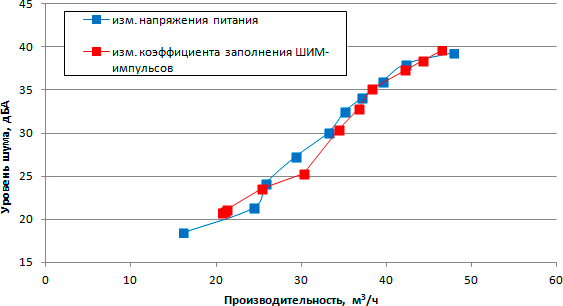

Кривая соответствия уровня шума и обьемной производительности

Кривая соответствия шума и производительности явно указывает на то, что метод ШИМ-управления для минимальных оборотов у этой модели более предпочтителен.

Этапы 5 и 6. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В4,2
Остановка крыльчатки, В4,0

Для вентилятора SilverStone FW81 характерна небольшая разница между стартовым напряжением, при котором он начинает свое вращение, и минимальным, при котором он еще крутится. Стоит сказать что полученные нами значения несколько ниже заявленных (менее 5 В) и это хорошо, так как в этом случае данная модель заработает и при подключении через 5 В шину питания.

SilverStone FW91

Результаты, полученные нами при тестировании вентилятора SilverStone FW91, приведены в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.

Этап 1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ-импульсов и/или напряжения питания

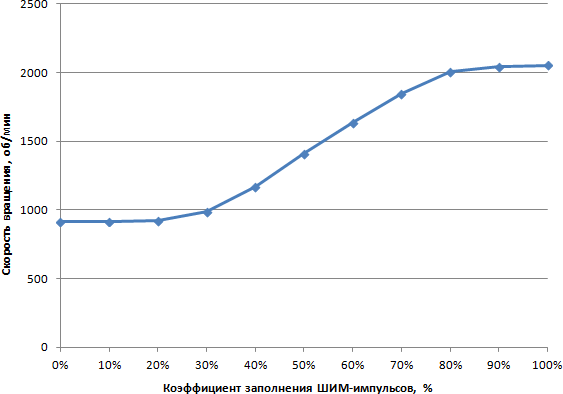

Зависимость скорости вращения вентилятора  от коэффициента заполнения ШИМ-импульсов

Зависимость скорости вращения вентилятора от напряжения питания

У этой модели вентилятора, в отличии от SilverStone FW81, мы видим несколько иные графики зависимости скорости вращения. Минимальные обороты модели выходят за рамки, описанные в технических характеристиках, если на вентилятор подается напряжение менее 5 В.

Этап 2. Определение объемной производительности вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Зависимость объемной производительности от коэффициента заполнения ШИМ-импульсов

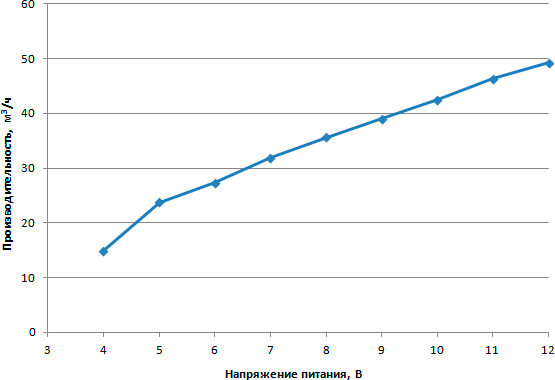

Зависимость объемной производительности от напряжения питания

График зависимости объемной производительности вентилятора практически в точности повторяет график зависимости скорости вращения от оборотов, что неудивительно, так как эти величины связаны напрямую.

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Зависимость уровня шума от скорости вращения вентилятора

Как видно из приведенного графика, использование ШИМ-контроллера не позволяет добиться минимальных значений уровня шума для данной модели вентилятора. С учетом того, что от корпусного вентилятора такого типа не зависят важные компоненты, управление с помощью понижения напряжения для этой модели предпочтительнее. В режиме минимальных оборотов его не будет слышно на расстоянии одного метра.

Этап 4. Построение кривой соответствия объемной производительности вентилятора и уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Кривая соответствия уровня шума и обьемной производительности

На кривой соответствия объемной производительности вентилятора и уровня шума для данной модели вентилятора хорошо виден недостаток при управлении с помощью ШИМ-контроллера.

Этапы 5 и 6. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В4,7
Остановка крыльчатки, В3,6

Для вентилятора SilverStone FW91 минимальное напряжение, при котором он начинает свое вращение на 1,1 В выше, чем минимальное напряжение, при котором он еще продолжает вращение. Вентилятор SilverStone FW91 несмотря на наличие 4-контактного разъема и возможности управления с помощью ШИМ-импульсов, имеет смысл подключать к плате используя метод динамического изменения напряжения питания, если уровень шума критичен при сборке ПК.

SilverStone FW121

Результаты тестирования корпусного вентилятора SilverStone FW121 приведены в отдельном XLS-файле, который можно загрузить для подробного изучения.

Этап 1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ-импульсов и/или напряжения питания

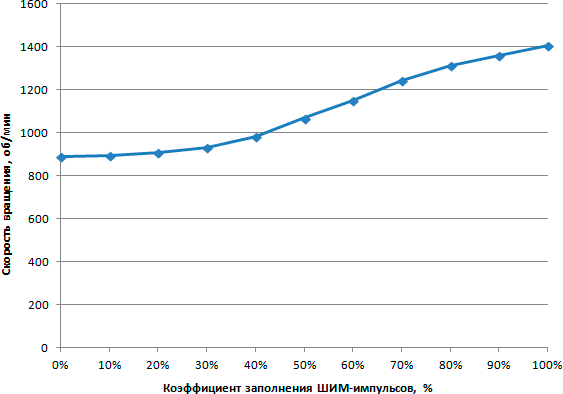

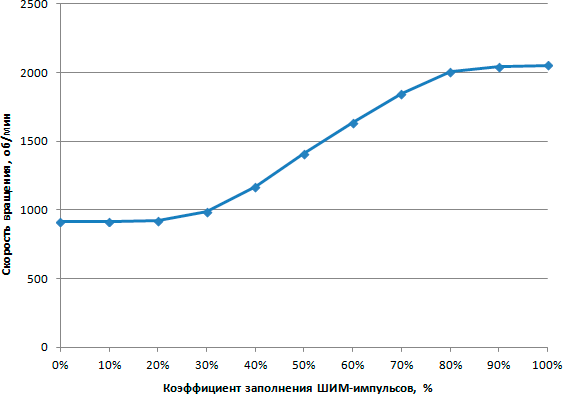

Зависимость скорости вращения вентилятора  от коэффициента заполнения ШИМ-импульсов

Зависимость скорости вращения вентилятора от напряжения питания

Стоит отметить достаточно плавное снижение скорости вращения при управлении с помощью ШИМ. С другой стороны, наименьших оборотов можно добится только при использовании метода динамического зименения питания, что в целом неудивительно и даст возможность получить иной графика соответствия шума и скорости вращения. В применении к данному вентилятору управление с помощью динамического изменения питания позволяет добиться разницы в 600 об/мин на минимальных оборотах.

Этап 2. Определение объемной производительности вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

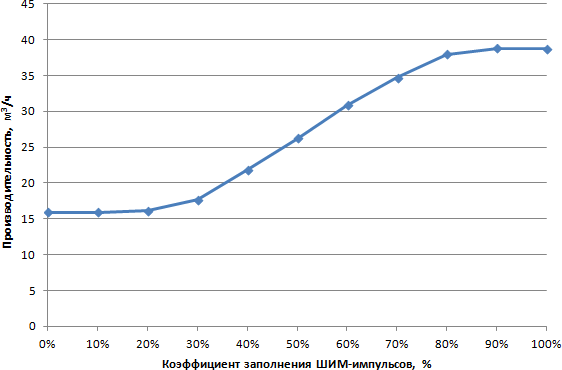

Зависимость объемной производительности от коэффициента заполнения ШИМ-импульсов

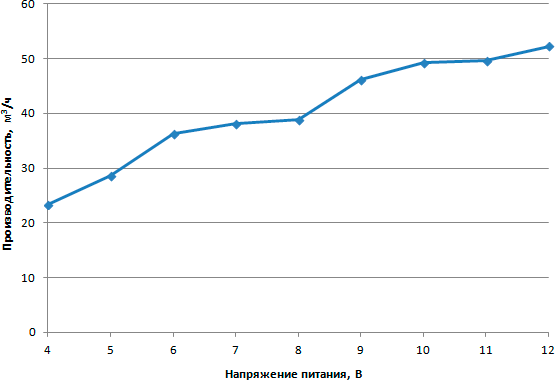

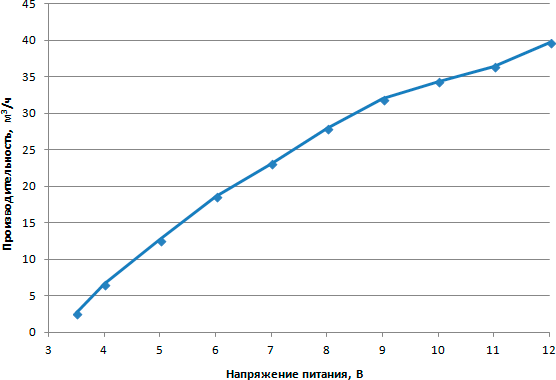

Зависимость объемной производительности от напряжения питания

Стоит отметить очень слабый воздушный поток при минимальных оборотах в том случае, если управление осуществляется с помощью изменения напряжения питания. С учетом того, что эта модель может быть подключена и к реостату, такой тип подключения будет предпочтительнее для создания малошумного ПК (если конечно реостат или резистор поддерживают уменьшение напряжения от 3,5 до 5 В).

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Зависимость уровня шума от скорости вращения вентилятора

Как видно из приведенного графика, использование ШИМ-контроллера не позволяет добиться минимальных значений уровня шума для данной модели вентилятора. С учетом того, что от корпусного вентилятора такого типа не зависят важные компоненты, управление с помощью понижения напряжения для этой модели предпочтительнее. В режиме минимальных оборотов его не будет слышно на расстоянии одного метра.

Этап 4. Построение кривой соответствия объемной производительности вентилятора и уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Кривая соответствия уровня шума и обьемной производительности

На кривой соответствия объемной производительности вентилятора и уровня шума для данной модели вентилятора хорошо виден недостаток при управлении с помощью ШИМ-контроллера.

Этапы 5 и 6. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В4,8
Остановка крыльчатки, В3,0

Для вентилятора SilverStone FW121 минимальное напряжение остановки и запуска отличается на 1,8 В. При этом напряжение, при котором он начинает свое вращение, очень близко к 5 В, поэтому данную модель лучше подключать к реостату. В целом данная модель вентилятора, несмотря на наличие 4-контактного разъема и возможности управления с помощью ШИМ-импульсов, не имеет возможности раскрыть весь свой потенциал, поэтому ее настоятельно рекомендуется подключать к плате или реостату, используя метод динамического изменения напряжения питания.

SilverStone FW122

Результаты тестирования вентилятора SilverStone FW122 сведены в отдельный XLS-файл, который можно расположен по ссылке.

Этап 1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ-импульсов и/или напряжения питания

Зависимость скорости вращения вентилятора  от коэффициента заполнения ШИМ-импульсов

Зависимость скорости вращения вентилятора от напряжения питания

Несмотря на разный тип крыльчатки, а также различные типы применяемых вентиляторов, SilverStone FW121 и SilverStone FW122 показывают весьма близкий результат. По всей видимости «ухищрения» с изменением формы лопастей не слишком сказываются на конечных характеристиках.

Этап 2. Определение объемной производительности вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Зависимость объемной производительности от коэффициента заполнения ШИМ-импульсов

Зависимость объемной производительности от напряжения питания

График зависимости объемной производительности этой модели вентилятора от скорости вращения весьма похож на график зависимости скорости вращения от оборотов. Нельзя не отметить, что производительность SilverStone FW122 выше, чем SilverStone FW121 хотя последний имеет большую скорость вращения на максимальных оборотах.

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

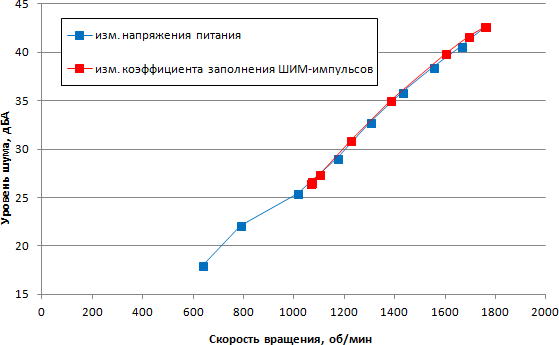

Зависимость уровня шума от скорости вращения вентилятора

Как видно из приведенного графика, использование ШИМ-управления не позволяет добиться минимальных значений уровня шума для данной модели вентилятора. Более того, для этой модели вообще характерен высокий уровень шума, особенно на максимальных оборотах. В режиме минимальных оборотов, при управлении с помощью ШИМ, его будет слышно на расстоянии одного метра.

Этап 4. Построение кривой соответствия объемной производительности вентилятора и уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Кривая соответствия уровня шума и обьемной производительности

На кривой соответствия объемной производительности вентилятора и уровня шума для данной модели вентилятора хорошо виден недостаток при управлении с помощью ШИМ-контроллера. Поэтому данную модель можно порекомендовать использовать в сочетании с реостатом или резистором, которые снизят напряжение питания до 4 или 5 В (можно подключить и к линии 5 В блока питания), тем самым уменьшив до минимума уровень шума. С другой стороны, если необходимо эффективное охлаждение компонентов ПК, без оглядки на уровень шума, то эта модель обеспечивает одну из самых высоких производителей среди рассмотренных в этом обзоре.

Этапы 5 и 6. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В4,8
Остановка крыльчатки, В3,7

Для вентилятора SilverStone FW122 минимальное напряжение, при котором он начинает свое вращение, на 1,8 В выше, чем минимальное напряжение, при котором он еще крутится. Таким образом, можно говорить что при использовании метода управления через динамическое изменение напряжение, для этого вентилятора можно добится лучших результатов, чем при использовании ШИМ-управления. Конечно в этом случае понадобится реостат или резистор, который уменьшит напряжение до 4 или 5 В. В целом вентилятор можно отнести к производительным моделям, но с достаточно высоким уровнем шума при работе на минимальных оборотах.

SilverStone FW141

Результаты тестирования вентилятора SilverStone FW141 для каждого из этапов приведены в отдельном XLS-файле, который можно загрузить по загрузить.

Этап 1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ-импульсов и/или напряжения питания

Зависимость скорости вращения вентилятора  от коэффициента заполнения ШИМ-импульсов

Зависимость скорости вращения вентилятора от напряжения питания

Как видно из приведенных графиков, минимальные и максимальные значения скорости вращения для разных типов управления у этого вентилятора отличаются. Для SilverStone FW141 предпочтительнее использовать метод динамического изменения питания, так как в этом случае можно получить более широкий диапазон скоростей вращения, что, в конечном счете, скажется на уровне шума.

Этап 2. Определение объемной производительности вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

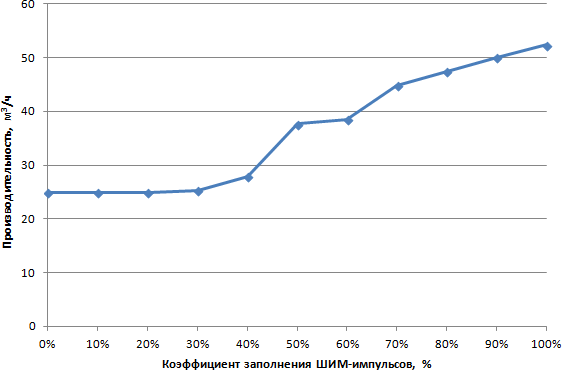

Зависимость объемной производительности от коэффициента заполнения ШИМ-импульсов

Зависимость объемной производительности от напряжения питания

График зависимости объемной производительности вентилятора практически в точности повторяет график зависимости скорости вращения от оборотов, что неудивительно, так как эти величины связаны напрямую. Стоит отметить очень слабый воздушный поток при минимальных оборотах в том случае, если управление осуществляется с помощью изменения напряжения питания. В этом данная модель очень похожа на SilverStone FW121.

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Зависимость уровня шума от скорости вращения вентилятора

Как видно из приведенного графика, использование ШИМ-контроллера не позволяет добиться минимальных значений уровня шума для данной модели вентилятора. С учетом того, что от корпусного вентилятора такого типа не зависят важные компоненты, управление с помощью понижения напряжения для этой модели предпочтительнее. В режиме минимальных оборотов его не будет слышно на расстоянии одного метра.

Этап 4. Построение кривой соответствия объемной производительности вентилятора и уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Кривая соответствия уровня шума и обьемной производительности

На кривой соответствия объемной производительности вентилятора и уровня шума для данной модели вентилятора хорошо виден недостаток при управлении с помощью ШИМ-контроллера.

Этапы 5 и 6. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В4,9
Остановка крыльчатки, В3,3

Минимальное напряжение, при котором SilverStone FW141 начинает свое вращение составляет 4,9 В, в то время как минимальное напряжение, при котором он еще крутится — 3,3 В. Данная модель вентилятора, несмотря на наличие 4-контактного разъема и возможности управления с помощью ШИМ-импульсов, не имеет возможности раскрыть весь свой потенциал, поэтому ее настоятельно рекомендуется подключать к плате или реостату, используя метод динамического изменения напряжения питания.

SilverStone FW181

Результаты тестирования корпусного вентилятора SilverStone FW181 размещены в отдельном XLS-файле, который можно загрузить по ссылке.

Этап 1. Определение зависимости скорости вращения вентилятора от коэффициента заполнения ШИМ-импульсов и/или напряжения питания

Зависимость скорости вращения вентилятора  от коэффициента заполнения ШИМ-импульсов

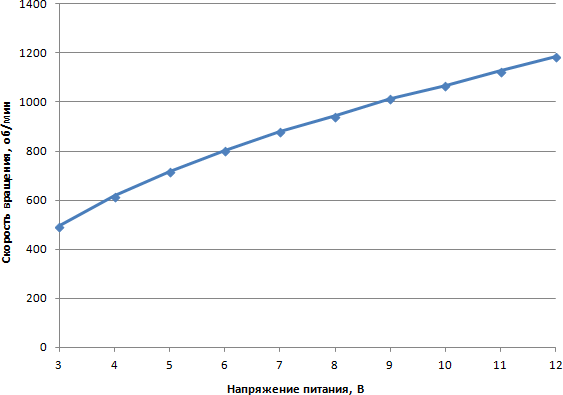

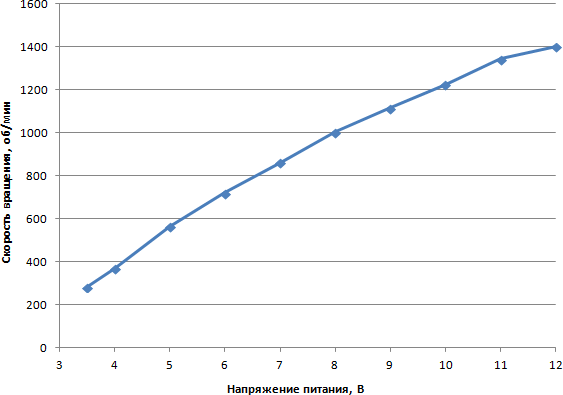

Зависимость скорости вращения вентилятора от напряжения питания

SilverStone FW181 — самый большой и самый низкоборотистый корпусной вентилятор в этом обзоре. При управлении с помощью ШИМ, диапазон скорости вращения лежит в пределах от 600 до 1200 об/мин. С другой стороны, для получения минимально возможной скорости вращения, лучше использовать метод динамического зименения питания, в этом случае скорость можно опустить 500 об/мин.

Этап 2. Определение объемной производительности вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Зависимость объемной производительности от коэффициента заполнения ШИМ-импульсов

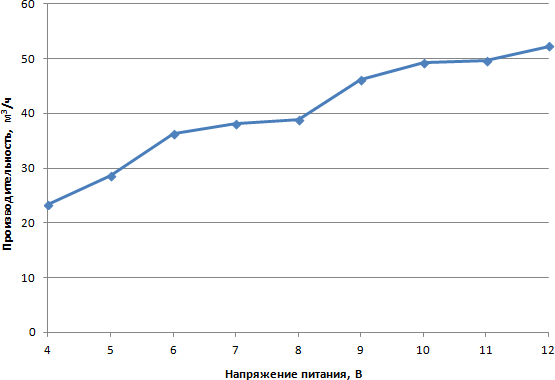

Зависимость объемной производительности от напряжения питания

График зависимости объемной производительности вентилятора практически в точности повторяет график зависимости скорости вращения от оборотов. Даже при вращении с минимальными оборотами, SilverStone FW181 показывает весьма неплохую производительность, что обсуловлено преджде всего большим размером крыльчатки.

Этап 3. Определение уровня шума в зависимости от скорости вращения вентилятора при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Зависимость уровня шума от скорости вращения вентилятора

Несмотря на малое количество оборотов, при минимальном коэфициенте заполнения ШИМ-импульсов, самого низкого уровня шумаа можно добится только при использовании метода динамического изменения питания и подачи на вентилятор не более 3 В.

Этап 4. Построение кривой соответствия объемной производительности вентилятора и уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Кривая соответствия уровня шума и обьемной производительности

На кривой соответствия объемной производительности вентилятора и уровня шума для данной модели вентилятора хорошо виден недостаток при управлении с помощью ШИМ-контроллера.

Этапы 5 и 6. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В3,0
Остановка крыльчатки, В2,9

SilverStone FW181 имеет очень низкий порог напряжения включения. При этом разница между напряжением включения и отключения составляет всего 0,1 В. Поэтому стоит отметить, что эту модель вентилятора, несмотря на возможность управления посредством ШИМ, для достижения минимального шума рекомендуется подключать к плате или реостату, используя метод динамического изменения напряжения питания.

Выводы

Еще раз подчеркнем, что данная методика новая, и в нее впоследствии могут быть внесены изменения. В силу объективных причин у нас нет возможности оценивать производительность вентиляторов тем способом, которым пользуются сами производители, да и нашей задачей является скорее сравнение моделей, представленных на рынке, чем попытка в точности проверить соответствие заявленных характеристики реальному положению дел.

Согласно результатам тестирования, среди шести участников только одна модель (FW81) может похвастать хорошим алгоритмом работы при управлении посредством ШИМ-импульсов. Все остальные оптимальнее использовать в связке с реостатами и резисторами или просто подключать напрямую к блоку питания по линиям 5 или 12 В. Самой необычной моделью является вентилятор SilverStone FW141, который имеет неплохие характеристики и в тоже время является универсальным, то есть его можно использовать и в качестве корпусного вентилятора, и в качестве охладителя для процессорного кулера или радиатора.

Увы, цены в России на модели этой линейки пока не известны, однако в среднем стомость одного такого вентилятора составляет около 600 рублей.




15 июля 2015 Г.

SilverStone FW

SilverStone FW

SilverStone, . , , . , SilverStone.

SilverStone Technology Inc. 10 — 2003 . SilverStone . SilverStone , , , . , . SilverStone FW. SilverStone, , 4- - (PWM enabled fans). , , . , SilverStone FW , , . .

SilverStone FW81

 SilverStone FW81

 SilverStone FW81

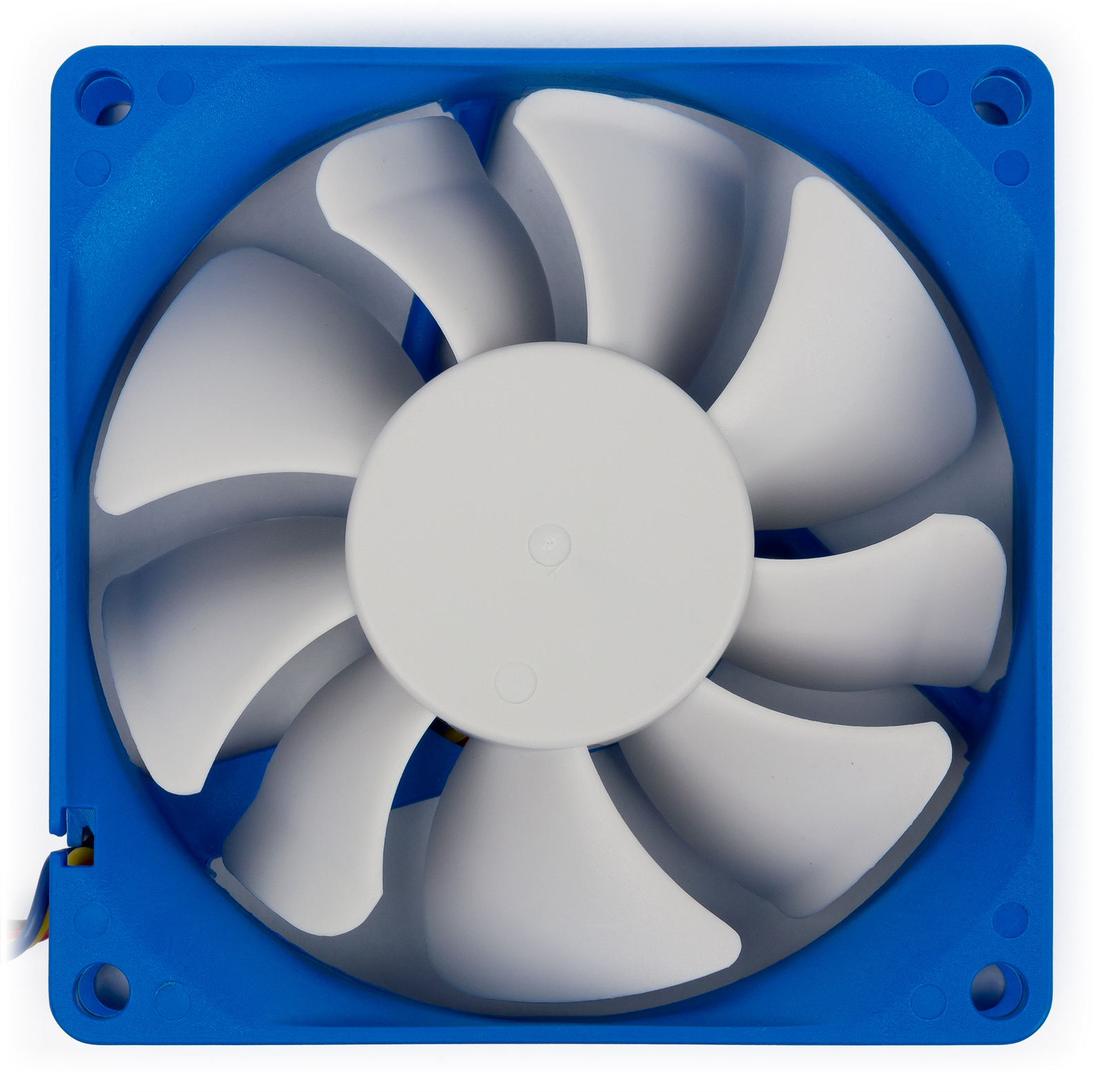

SilverStone FW81 (SST-FW81) . , SilverStone FW81 . — 80 × 80 × 25 . 75 . . SilverStone FW81 , , . , HA8025H12SA-Z.

 SilverStone FW81

SilverStone FW81, FW, . .

 SilverStone FW81

, , 4- , . 12 .

 SilverStone FW81

, , . , — . , . , SilverStone . , Air Penetrator AP123, 2013 . , 66%, , . , , ( ), . , , . , .

 SilverStone FW81

, SilverStone FW81 1200 3000 . , . (Long life sleeve) 40 . . 6 .

SilverStone FW91

 SilverStone FW91

 SilverStone FW91

SilverStone FW91 (SST-FW91). , SilverStone FW81, , . SilverStone FW91 92- , 92 × 92 × 25 . 92- , FW91 , 75 . SilverStone FW.

 SilverStone FW91

SilverStone — , .

 SilverStone FW91

SilverStone FW91 , , , «» 3 .

 SilverStone FW91

SilverStone, SilverStone FW91 . 11 , . , , .

 SilverStone FW91

. .

, SilverStone FW91 APA0925M12. (Long life sleeve) 40 . . SilverStone FW91 1500 2800 /, - . 6 .

SilverStone FW121

 SilverStone FW121

 SilverStone FW121

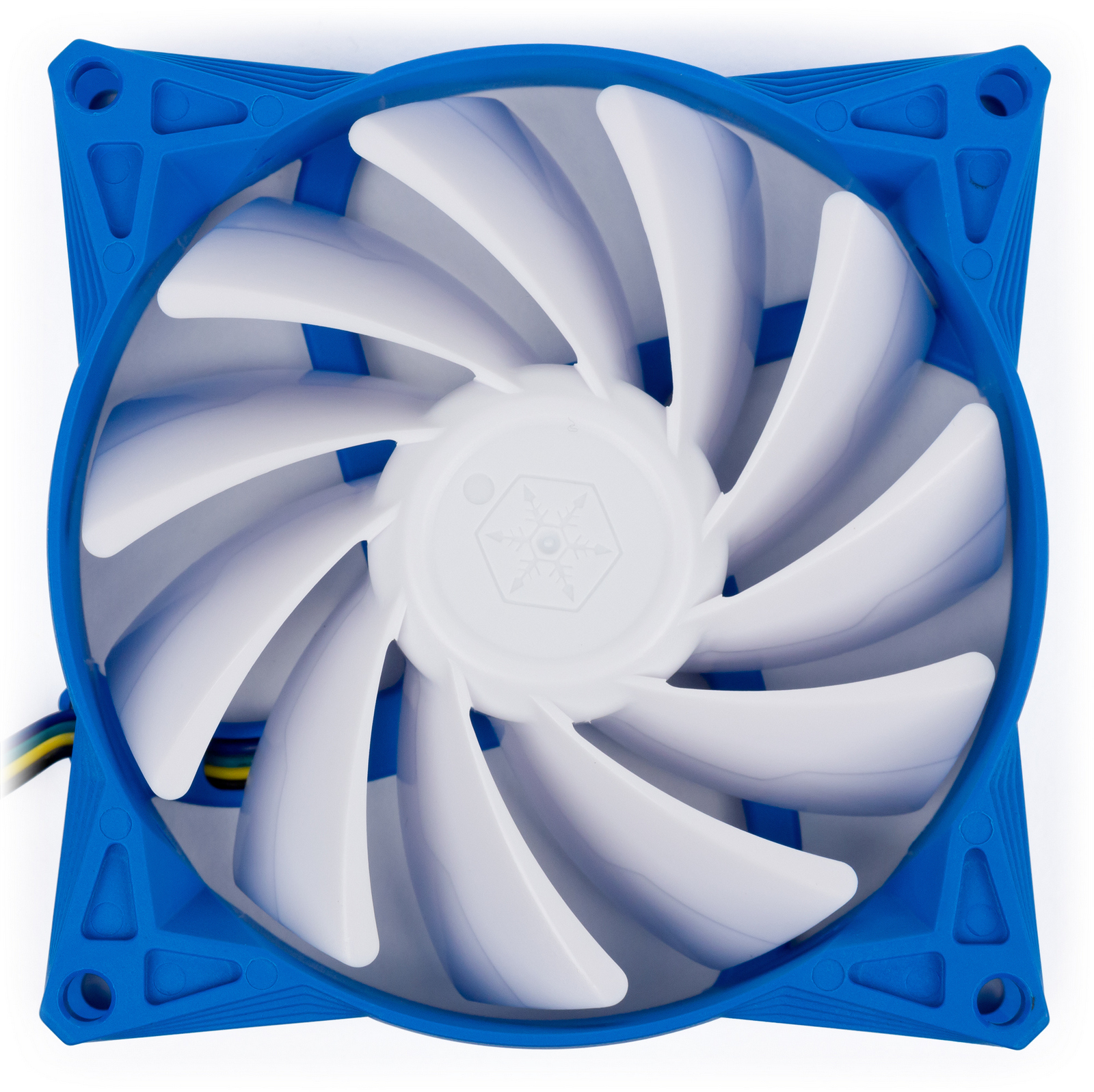

120- SilverStone. , SilverStone FW121 (SST-FW121), , , . , 25 . , . 120 × 120 × 15 , — 110 . SilverStone , , SilverStone FW121 , .

 SilverStone FW121

SilverStone FW121 — , .

 SilverStone FW121

SilverStone FW121 , 12 .

 SilverStone FW121

, , 9 . , , .

 SilverStone FW121

. — APA1215M12. , SilverStone FW121 , 800 2000 /. 40 . . , , .

SilverStone FW122

 SilverStone FW122

 SilverStone FW122

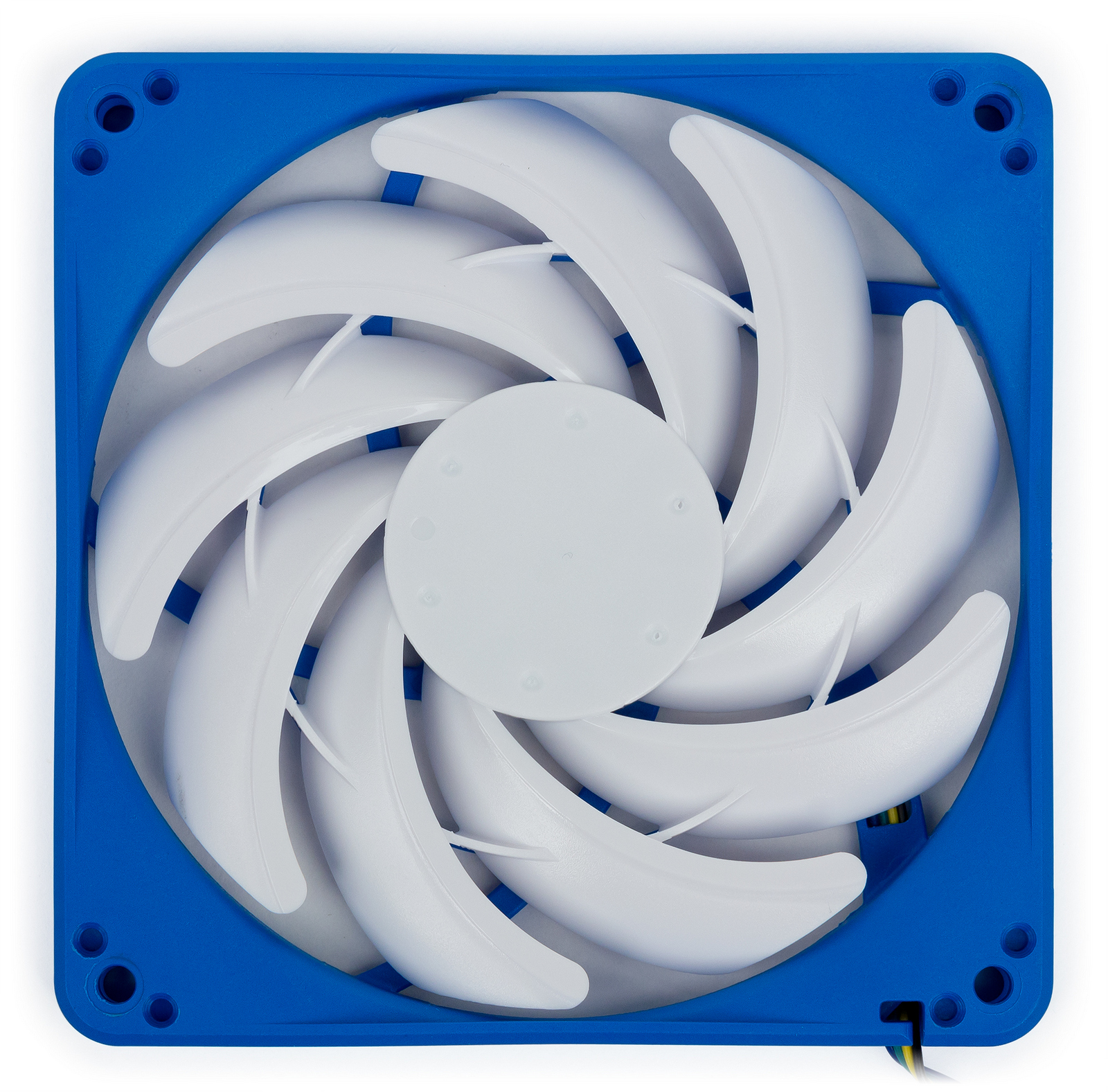

120- , SilverStone FW122 (SST-FW121) SilverStone FW91, . , — 120 × 120 × 15 .

 SilverStone FW122

 SilverStone FW122

SilverStone FW122 SilverStone FW91.

 SilverStone FW122

SilverStone FW122 11 , . , SilverStone FW91, .

 SilverStone FW122

SilverStone FW122 , . , , , . , 1000 1800 /. APA1225M12.

SilverStone FW141

 SilverStone FW141

 SilverStone FW141

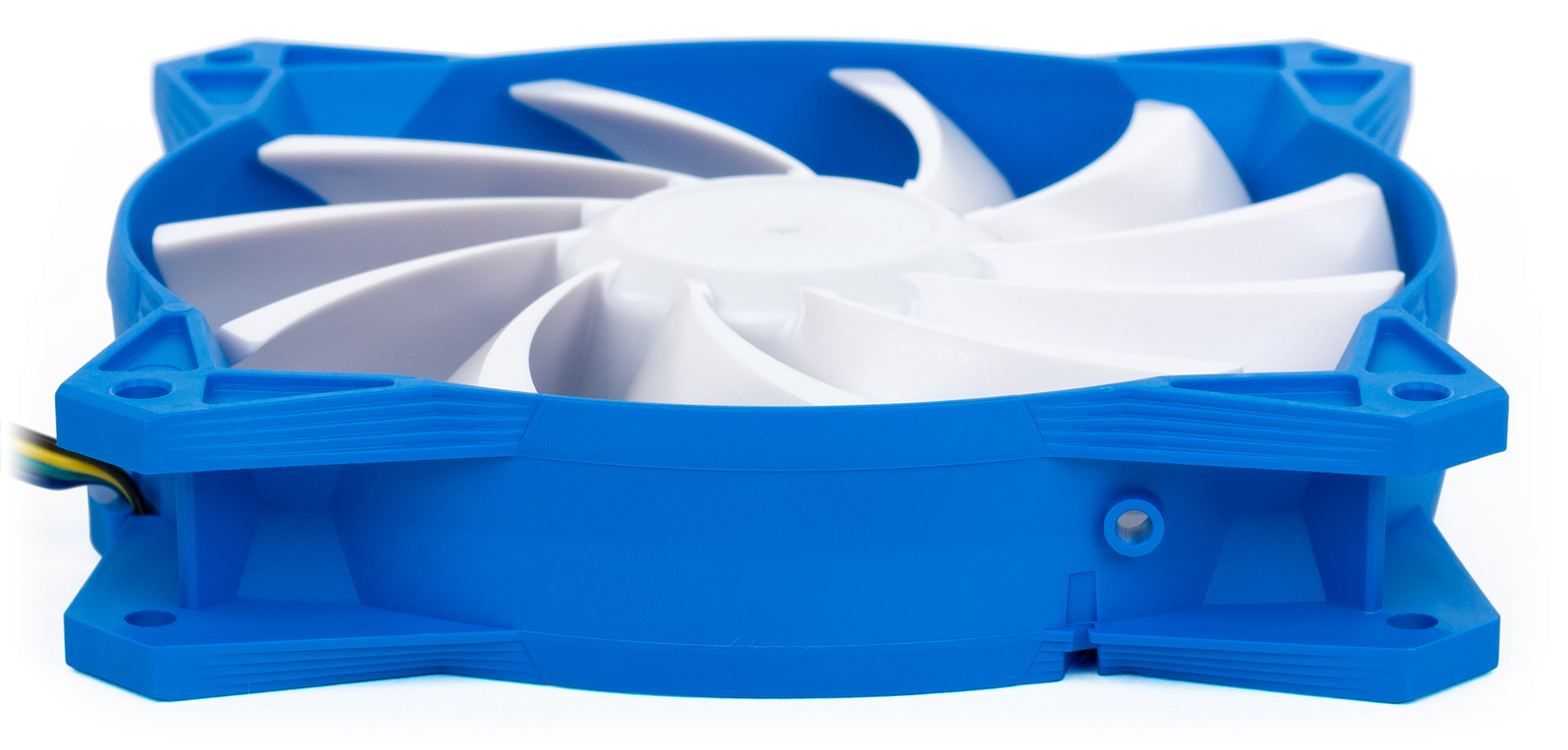

SilverStone FW141 (SSF-FW141), 140- , , 120- . , 140- , . 140- , SilverStone FW141 — 140 × 150 × 13 . , 10 . , 120- .

 SilverStone FW141

SilverStone FW141 .

 SilverStone FW141

SilverStone FW — , , «». , SilverStone FW141 , , .

 SilverStone FW141

SilverStone FW141 , 12 . , . , , .

 SilverStone FW141

13 . , S1501312HP-4M. SilverStone FW141 : 800-1300 /. , (Long life sleeve).

SilverStone FW181

 SilverStone FW181

 SilverStone FW181

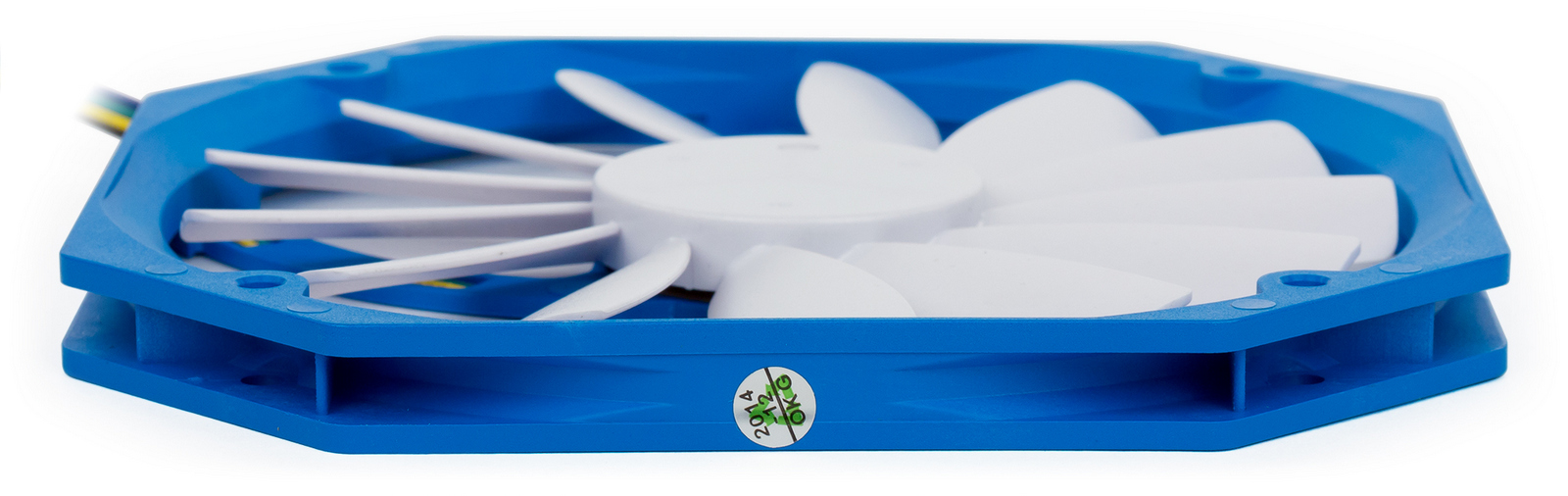

SilverStone FW181 (SSF-FW181) — SilverStone FW. 180 × 180 × 18 , 150 . , .

 SilverStone FW181

 SilverStone FW181

, SilverStone FW141, . .

 SilverStone FW181

SilverStone FW181 , , ( ). 14 , .

 SilverStone FW181

S1801812HHP-4M. , , . , , SilverStone FW181 500 /, 1200 /. , SilverStone FW.

« »

, SilverStone FW141 «» , . , .

, , . , .

, , , . , , , , . , , . .

SilverStone FW81

, SilverStone FW81. XLS-, .

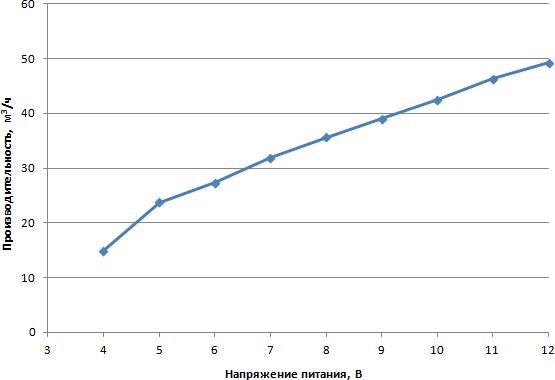

1. - /

       -

SilverStone FW81 -, , .

2. - /

      -

, SilverStone FW81 - .

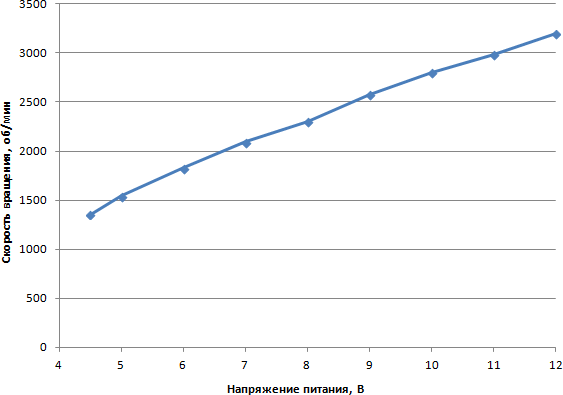

3. - /

SilverStone FW81 , .

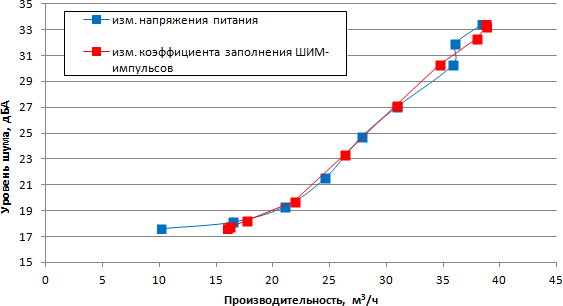

4. - /

, - .

5 6. , , ,

, 4,2
, 4,0

SilverStone FW81 , , , . ( 5 ) , 5 .

SilverStone FW91

, SilverStone FW91, XLS-, .

1. - /

       -

, SilverStone FW81, . , , 5 .

2. - /

      -

, , .

3. - /

, - . , , . .

4. - /

-.

5 6. , , ,

, 4,7
, 3,6

SilverStone FW91 , 1,1 , , . SilverStone FW91 4- -, , .

SilverStone FW121

SilverStone FW121 XLS-, .

1. - /

       -

. , , . 600 / .

2. - /

      -

, . , , ( 3,5 5 ).

3. - /

, - . , , . .

4. - /

-.

5 6. , , ,

, 4,8
, 3,0

SilverStone FW121 1,8 . , , 5 , . , 4- -, , , .

SilverStone FW122

SilverStone FW122 XLS-, .

1. - /

       -

, , SilverStone FW121 SilverStone FW122 . «» .

2. - /

      -

. , SilverStone FW122 , SilverStone FW121 .

3. - /

, - . , , . , , .

4. - /

-. , 4 5 ( 5 ), . , , , .

5 6. , , ,

, 4,8
, 3,7

SilverStone FW122 , , 1,8 , , . , , , -. , 4 5 . , .

SilverStone FW141

SilverStone FW141 XLS-, .

1. - /

       -

, . SilverStone FW141 , , , , .

2. - /

      -

, , . , . SilverStone FW121.

3. - /

, - . , , . .

4. - /

-.

5 6. , , ,

, 4,9
, 3,3

, SilverStone FW141 4,9 , , — 3,3 . , 4- -, , , .

SilverStone FW181

SilverStone FW181 XLS-, .

1. - /

       -

SilverStone FW181 — . , 600 1200 /. , , , 500 /.

2. - /

      -

. , SilverStone FW181 , .

3. - /

, -, 3 .

4. - /

-.

5 6. , , ,

, 3,0
, 2,9

SilverStone FW181 . 0,1 . , , , , .

, , . , , , , .

, (FW81) -. 5 12 . SilverStone FW141, , , .

, , 600 .
