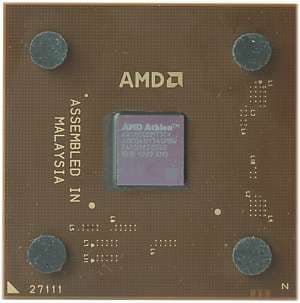

AMD Athlon XP 1800+ (1533 MHz)



Вот мы и дождались. Дождались процессора, который нам обещали довольно длительное время. А именно — десктопного варианта процессора AMD Athlon, построенного на новом ядре Palomino.

На самом деле, само ядро присутствовало на рынке уже достаточно давно, но политика компании AMD по выпуску процессоров на его основе выглядела несколько оригинальной. Привычной уже стала схема, при которой на новом ядре выпускается сначала высокоуровневый процессор, спустя какое-то время выходит его несколько урезанный тем или иным образом бюджетный вариант, а затем появляется мобильный. Все логично и понятно, сначала снимается максимально возможное количество сливок с high-end сегмента рынка, а затем новинка продвигается в массы.

В случае же с Palomino все произошло несколько иначе, если не сказать "с точностью до наоборот". AMD начала, что называется, с конца цепочки. Сначала увидел свет мобильный вариант Palomino — Athlon 4, затем AMD Athlon MP, рассчитанный на работу в двухпроцессорных системах. Ладно, пока что ситуация забавная, но не экстраординарная. А вот затем AMD делает очень оригинальный шаг — вопреки всем ожиданиям, на рынок выходит не десктопный Palomino, а AMD Duron, основанный на ядре Morgan. Т.е., low-end процессор! Причем выходит без особой помпы, тихо и незаметно. Изначально вообще было не ясно, а Palomino ли это? Как оказалось — таки да, Palomino, только называется Morgan и кэш у него поменьше.

И лишь после этого на сцене появляется настольный Palomino, переименованный к этому времени в Athlon XP (реверанс в сторону Microsoft?), получивший вместо привычной керамической одежки пластиковую (OPGA, Organic Pin Grid Array) и… реанимированный Pentium Rating (почему именно так мы расшифровали PR вы узнаете, дочитав статью до конца).

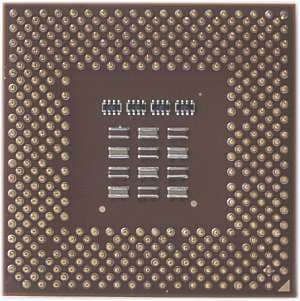

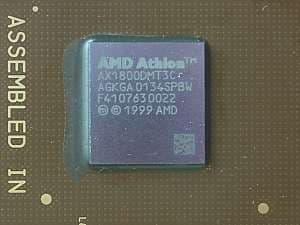

Если упаковка нового процессора в пластиковый конструктив шаг вполне логичный и обоснованный (керамический корпус гораздо дороже), то возвращение PR, пусть и несколько изменившегося — достаточно спорное решение. Давайте посмотрим почему.

Пользователи, которые помнят времена процессоров ADM K5 и Cyrix (тогда еще не принадлежавший VIA и не имеющий с сегодняшним Cyrix III / C3 ничего общего кроме названия), прекрасно знают, сколько шума вызвало тогда введение в этих процессорах приставочки "PR" с указанием после нее "частоты процессора Pentium", который по производительности якобы был равен продуктам AMD и Cyrix. При этом реальная частота работы этих процессоров была ниже той, которая указывалась на них.

Все "было бы хорошо, если бы не было так плохо". Дело в том, что для определения Pentium Rating использовалась производительность исключительно в офисных приложениях — области, где продукция компаний AMD и Cyrix была традиционно сильна и действительно могла на равных поспорить с процессорами Intel даже при несколько меньших тактовых частотах. Здесь все было честно. Но ведь кроме целочисленной арифметики есть еще и арифметика с плавающей точкой. А здесь как AMD K5, так и Cyrix 6x86/6x86MX серьезно проигрывали Intel Pentium даже на одинаковой частоте.

И что же получал пользователь, купивший, к примеру, AMD K5 PR133? Пока его задачи ограничивались офисными приложениями, все было прекрасно — за меньшие деньги он получал производительность даже несколько выше, чем у более дорого Intel Pentium 133 MHz. Но, как только дело касалось операций с плавающий точкой (к примеру, игровых приложений), Pentium Rating рассыпался на глазах. Вместо ожидаемой "производительности Pentium 133", мы получали быстродействие, в лучшем случае аналогичное Pentium 100! Обман? С точки зрения покупателя — обман в чистом виде.

Именно по этим причинам отношение к PR у пользователей стало резко отрицательным. Позже, начиная с процессора K6, AMD отказалась от него и начала указывать реальные частоты работы процессорного ядра. И вот, с выходом Athlon XP мы опять видим несколько видоизмененный, но все тот же столь "любимый" нами Pentium Rating. Или все же не тот?

"Загляни под крышечку"

Тот простой факт, что PR продуктов давным-давно перестал иметь какое-то фиксированное отношение к их реальным качествам, уже никого не удивляет. Может иметь место хорошая реклама плохого продукта, хороший продукт с плохой рекламой… кстати, в том числе бывают и хорошие продукты с хорошей рекламой, так что все по большому счету не так уж плохо :) Мы же сейчас разберем что называется "по косточкам" три ключевых документа, на которых AMD базирует свою стратегию продвижения процессора Athlon XP на рынок. Понятно, что составлялись они не только техническими специалистами :), но мы попытаемся произвести своеобразный "реинжиниринг" т.е. отсечь рекламную болтовню, и посмотреть, что останется в результате.

Документ первый: QuantiSpeed™ Architecture

Итак, что же представляет из себя "новая архитектура" процессоров Athlon XP? Основные новшества сама AMD разбила на четыре пункта, и мы решили ничего не менять, рассмотрев их в той же последовательности.

Nine-issue, superscalar, fully pipelined micro-architecture

Так и хочется сказать: "маска, я Вас знаю!" :) Конвейерная архитектура и суперскалярность известны нам как бы еще не со времен Intel Pentium / AMD K5. Основной упор в описании своего ядра AMD делает на то, что количество ступеней конвейера у него меньше, чем у Pentium 4 (что и обуславливает меньшую частоту работы ядра при одинаковом техпроцессе), но зато количество одновременно исполняемых (за один такт) инструкций — больше. Соответственно, нам просто еще раз рассказывают историю про "дутые мегагерцы Pentium 4". Бесспорно, кое-кому это полезно, однако посетители сайта iXBT.com, регулярно читающие наши обзоры, знают про это наверняка чуть ли не лучше маркетологов из AMD :) Поэтому за этот пункт мы ставим AMD "плюсик" и "минусик" - плюсик за то, что все написанное, безусловно, правда, а минусик — за то, что ничего нового мы не узнали.

Superscalar, fully pipelined Floating Point Unit (FPU)

Еще один плюс своих процессоров, который AMD решила выпятить в описании QuantiSpeed Architecture — это их знаменитый FPU. Он действительно мощный — три независимых конвейера для исполнения стандартных FPU-инструкций всего семейства x86, плюс инструкции из фирменного набора AMD 3DNow!, плюс (начиная с ядра Palomino) полная поддержка всего набора Intel SSE (к сожалению, пока еще только "первого" SSE). Фактически, ни для кого не секрет, что это похоже действительно самый мощный x86 FPU — даже у Pentium 4 он слабее (что, кстати, подтверждается и результатами наших тестов). Однако… опять "плюс на минус" — все это правда, но все это было еще даже в ядре K7 (за исключением поддержки SSE).

Hardware data prefetch

А вот это уже интереснее. В Athlon XP используется механизм предварительной (опережающей) загрузки инструкций в L1 cache. Примечательно следующее: во-первых — именно инструкций т.е. только исполняемого кода, а не данных. Во-вторых — именно в кэш первого уровня т.е. — минуя L2. В принципе, учитывая размер L1 у Athlon XP (128 KB) — решение очевидное, и очевидно правильное — зачем "мучить" L2, когда L1 достаточно большой? Здесь мы поставим архитектуре QuantiSpeed стопроцентный плюсик — префетч, как писалось нами ранее по поводу немножко другого процессора :) — штука мощная, особенно когда ядро способно за такт "скушать" довольно большое количество команд. К слову, немного неясным остается один вопрос — а что, у Thunderbird никакого префетча не было? Или все-таки был, но "не столь совершенный" и поэтому о нем предпочитали особо не распространяться? :)

Exclusive and speculative Translation Look-aside Buffers (TLBs)

TLB имеют практически все "сложные" современные процессоры. Фактически, это еще один подвид кэша, только кэшируются в нем не сами команды и данные, а их адреса. В Thunderbird двухуровневый TLB имел емкость 24/32 (24 адреса инструкций и 32 данных) и 256/256. Основное нововведение Palomino — расширенный L1 TLB, который теперь может хранить 40 адресов данных. Кстати, заметьте — если Hardware Prefetch оптимизирует загрузку команд, то при усовершенствовании TLB AMD большее внимание уделила именно данным. Кроме того, "эксклюзивность" кэша (фирменная "фича" AMD, когда кэш второго уровня не дублирует в себе содержимое кэша первого уровня) теперь распространяется и на TLB. В общем, нам трудно будет судить насколько велик вклад нового Translation Look-aside Buffer в общую производительность Athlon XP т.к. нет возможности вычленить именно его вклад, но плюс мы все же поставим — это нечто действительно новое.

Документ второй: AMD Athlon™ XP Processor Benchmarking and Model Numbering Methodology

Мы уже писали выше про то, как компьютерная общественность относилась к PR (не тому, который "черный", а тому, который "рейтинг") у процессоров AMD K5. Поэтому, вводя рейтинговое обозначение снова, AMD постаралась заблаговременно ответить на все вопросы относительно его сути и способа формирования, для чего даже не поленилась выпустить отдельный документ. Мы не будем разбирать его полностью, а выделим только основные вехи. А начнем, пожалуй, с главного: на каких же приложениях определяется "рейтинговая" производительность Athlon XP? Вот их полный список:

Приложения бизнес-класса (офисное ПО):

  1. Business Winstone 2001
  2. SYSmark 2001 Office Productivity

Графика и мультимедиа:

  1. Content Creation Winstone 2001
  2. SYSmark 2001 Internet Content Creation

Игры и игровые бенчмарки:

  1. 3D WinBench 2000
  2. 3DMark 2001
  3. Aquamark
  4. Half-Life
  5. Expendable
  6. Quake III
  7. DroneZ
  8. Unreal Tournament
  9. Evolva
  10. MDK2
  11. Serious Sam

Серьезно, не правда ли? Мы бы даже сказали, "шибко сурьезно" :) Два основных отраслевых бенчмарка (Winstone и SYSmark) плюс целых одиннадцать игрушек — это вам не один-единственный ZD Business Winstone, который и использовался для определения PR в процессорах AMD K5. Похоже, что в этот раз AMD действительно хочет быть объективной (т.е. не притворяется, а именно хочет!). Подтверждение этому мы наблюдаем, листая документ далее…

Аудит бенчмарков? Это что-то новое…

Да, именно аудит! Причем независимый, официальный, и, как утверждает компания — вполне возможно, не последний. Фактически, AMD привселюдно на весь мир заявляет, что готова отстаивать честь и объективность своего рейтинга перед кем угодно, и имеет все необходимое для доказательства его безусловной правдивости. Ну, что тут можно сказать? Это радует! Может, компании суждено войти в историю мирового компьютинга еще и как первооткрывателю всеобъемлющей методологии оценки реальной производительности современных CPU? :)

Processor and Model Number Core Operating Frequency

А вот этот раздел явно является реверансом в сторону "настоящих IT-спецов". Никаких комментариев к нему в общем-то и не надо: нам просто рассказывают, вполне открыто и официально, на каких же именно частотах работает вся линейка Athlon XP. Ставим жирный плюсик за честность — компания ничего ни от кого не скрывает.

AMD Athlon XP 1500+1.33 GHz
AMD Athlon XP 1600+1.40 GHz
AMD Athlon XP 1700+1.47 GHz
AMD Athlon XP 1800+1.53 GHz

Документ третий: Understanding Processor Performance

Открыв этот документ, мы испытали навязчивое ощущение из серии "где-то я это уже видел". Фактически, это просто более развернутое описание того, что мы уже видели в PDF, посвященном QuantiSpeed Architecture т.е. "почему наши мегагерцы круче чем мегагерцы Intel Pentium 4". Так и хочется сказать: "ну в курсе мы, в курсе, зачем же по второму разу?". Впрочем, зачем — как раз понятно. AMD просто жизненно необходимо объяснить пользователю вышеупомянутую истину, причем желательно сделать это настолько хорошо, чтобы увидев частоту работы очередного Pentium 4, он на уровне условно приобретенного рефлекса сразу же делил ее на два… а лучше даже на три :) Ну а мы поставим все-таки AMD минусик — за приставучесть. Мы же умные, нам по три раза одно и то же объяснять не надо, не так ли? :)

Подводя итоги

Как справедливо было сказано в одном из уже вышедших обзоров "простить не простим, но понять можем". Естественно, введение рейтинга людей, разбирающихся в компьютерных железках, не может не насторожить. Но с другой стороны всем (в том числе и вышеупомянутым субъектам) понятно, что "миф о мегагерцах" в пользовательской среде весьма живуч, а процессоры компании AMD нужно как-то продавать, в том числе и тем, кто заражен этим мифом. Наши исследования и приведенное выше тестирование показывают, что рейтинг у AMD на сей раз получился вполне честный. Поэтому не будем кидать камни — в конце концов, AMD просто стремится обеспечить себе хорошие продажи и место на рынке, и, наверное, хорошо подумала и знает что делает. Грубо говоря, лучше уж пусть на рынке будет пентиум-рейтинг и AMD вместе с ним, чем ни того ни другого!

Ну а теперь (своеобразная традиция, однако, а традиции для того и созданы, чтобы их соблюдать), мы вкратце расскажем про материнские платы, на которых проводилось сравнительное тестирование быстродействия нового процессора AMD Athlon XP 1800+.

Системные платы

Прежде, чем подробно рассказать о каждой плате, принявшей участие в тестировнаии, приведем сводную таблицу параметров:

Плата Shuttle AV40R MSI 850 Pro5 DFI NB72-SR Epox 8KHA+
Чипсет VIA P4X266 (северный мост — VT8753, южный мост – VT8233) i850 (82850 (MCH) + 82801 (ICH2) + 82802AB (FWH) i845 (82845 (MCH) + 82801BA (ICH2) + 82802AB (FWH) VIA KT266A (северный мост – VT8366A, южный мост – VT8233)
Поддержка процессоров Intel Pentium 4, Socket 478 Intel Pentium 4, Socket 478 Intel Pentium 4, Socket 478 Socket 462, AMD Athlon & AMD Duron
Память 3 слота 2.5В DIMM DDR SDRAM 4 слота RIMM RDRAM 3 слота DIMM SDR SDRAM 3 слота DIMM DDR SDRAM
Разъем AGP c поддержкой режима AGP 4x и защелкой
Слоты PCI 5 4 5 6
Слоты расширения AMR/ACR/CNR - CNR CNR -
Порты ввода/вывода Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры
USB 2 x USB порта на материнской плате, 2 разъема для 2 портов USB каждый на заднюю или переднюю панель компьютера 2 x USB порта на материнской плате, 2 разъема для 1 порта USB каждый на заднюю или переднюю панель компьютера 2 x USB порта на материнской плате, 1 разъем для 2 портов USB на заднюю или переднюю панель компьютера 2 x USB порта на материнской плате, 2 разъема для 2 портов USB каждый на заднюю или переднюю панель компьютера
Интегрированный ATA100 IDE контроллер 2 канала ATA100 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
Интегрированный IDE Raid контроллер Promise PDC20265R - Promise PDC20265R -
Звук AC'97 codec, VIA VT1611A C-Media CMI 8738/PCI-6ch-LX, 6-ти канальный звук AC'97 codec, Avance Logic ALC201 AC'97 codec, Avance Logic ALC201A
BIOS 2-х мегабитный Flash EEPROM, AWARD BIOS v6.00, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR 2-х мегабитный Flash EEPROM, AWARD BIOS v6.00, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR 2-х мегабитный Flash EEPROM, AWARD BIOS v6.00, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR 2-х мегабитный Flash EEPROM, AWARD BIOS v6.00, поддержка PnP, APM 1.2, DMI 2.1, ACPI 1.0, STR
Форм-фактор, размеры ATX, 30.5x24.5 см ATX, 30.5x24.5 см ATX, 30.5x24.5 см ATX, 30.5x24.5 см

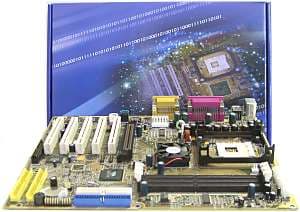

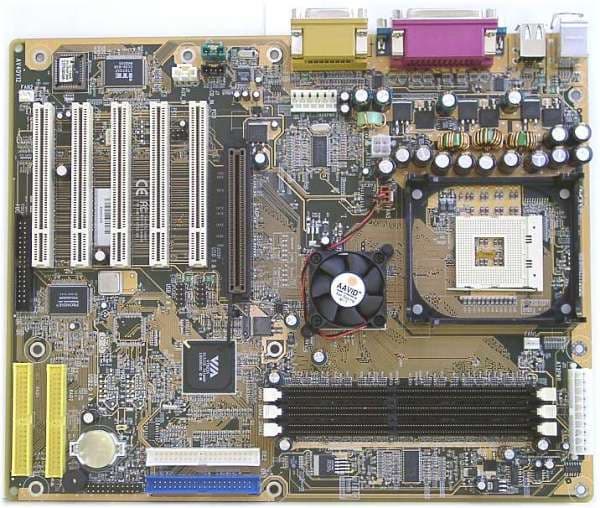

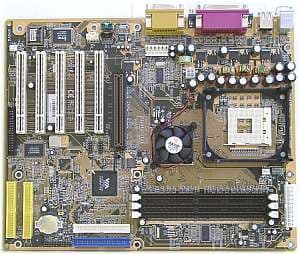

Shuttle AV40R

Плата пока малоизвестной у нас компании, тем не менее достаточно давно появившейся на нашем рынке стала приятной неожиданностью — из имеющихся в нашей лаборатории плат на этом чипсете она показала самые высокие результаты (обзор плат на VIA P4X266 мы представим в ближайшее время), и именно поэтому ей было предоставлено право представлять связку процессора от Intel c памятью DDR в этом обзоре. Также надо заметить, что плата является уже серийным образцом, так что можно в скором будущем ожидать ее и на прилавках магазинов.

В стандартной коробке помимо платы находились 80-ти страничное руководство по установке и настройке платы на английском языке, руководство по настройке интегрированного на плате IDE Raid контроллера, 2 кабеля ATA66/100, кабель для подключения дисковода, две! планки с двумя портами USB на каждой на заднюю панель компьютера и компакт-диск. Но, к сожалению, за исключением полного набора драйверов к данной плате, руководств к плате и IDE Raid в формате .pdf, а также программы для просматора файлов данного формата — Adobe Acrobat Reader'a, не нашлось никакого программного обеспечения — уже настолько привычного по другим подобным дискам. Впрочем, не только из этого слагаемого складывается вся сумма мнения о плате — ее выбирают не только по этому критерию.

На плате несколько неудобно расположен ряд нескольких функциональных разъемов — так, например разъемы IDE Raid за слотами PCI, разъем для подключения флоппи-дисковода находится между краем платы и последним разъемом PCI, а также разъемы аудиовходов находятся перед этими же слотами — все это ни в малейшей степени не улучшает эргономику платы. На плате можно отметить не распаянную микросхему контроллера USB 2.0 — появится ли она в следующих инкарнациях платы, естественно с другим названием, не ясно — по крайней мере таковая пока не анонсирована. В цепях питания ядра процессора на плате применены 16 конденсаторов емкостью 1500uF, а также на плате есть всего один переключатель — он по традиции сбрасывает содержимое CMOS. Остальные же настройки скрыты в BIOS.

Он основан на версии 6.00PG от Award и содержит немалое количество настроек — большой выбор настроек памяти, шины AGP, возможность ручного распределения прерываний по слотам PCI, выбор напряжения, подаваемого на чипсет, память и ядро процессора. Также есть возможность изменения частоты FSB и коэффициента умножения процессора — и если первая действительно важна, то вторая представляет интерес только при наличии инженерного образца процессора.

Как видно из этого краткого описания, плата действительно неплоха и предоставляет немалый набор функций, вкупе же с неплохой производительностью и не вызвавшей вопросов стабильностью плату можно смело рекомендовать для большого круга пользователей.

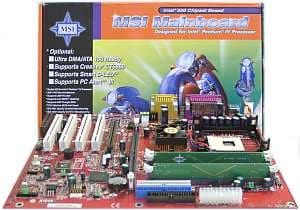

MSI 850 Pro5

Еще одна плата на этом чипсете от одного из грандов в мире материнских плат. На этот раз — с новым сокетом и необычным дизайном. Прежде всего, плата выполнена на текстолите красного цвета — впрочем она не первая у этой компании. Также непривычно видеть один из разъемов для памяти, повернутым на 90 градусов к остальным — но и это мы видели. А вот самое интересное, что на плату достаточно большого размера поместилось всего 4 слота PCI — действительно необычный подход к проектированию плат, тем более что менее 5 таких слотов на платах подобного формата сыскать трудно :)

В стандартной пестрой коробке, как всегда, лежал неплохой подбор аксессуаров — объемистое описание платы на английском языке, кабель ATA66/100, кабель для подключения дисковода, D-Bracket, представляющий собой планку на заднюю панель компьютера с двумя портами USB и четырьмя светодиодами, реализующими фирменную технологию D-Led. Также в комплекте находится краткое описание этой технологии, два модуля C-RIMM, SmartKey с удлинительным кабелем и компакт-диск. Он вполне традиционен — здесь можно найти драйвера для материнских плат, видеокарт и т.д. производимых компанией MSI. Из более интересного можно отметить — Adobe Acrobat Reader, утилиты от AMI и Award для работы с функцией плат Suspend-To-Disk, WinFlash от Award для прошивки BIOS из Windows. Есть программы, являющиеся фирменными технологиями MSI — LiveBIOS и Fuzzy Logic 3, а также PC Alert — утилита мониторинга за состоянием температур и скоростей вращения вентиляторов (и не только, надо заметить для этого). Появилась и новая утилита — GoodMem для освобождения памяти от ненужных программ. Также на диске есть программы X-Setup для настройки большинства параметров Windows, PCCillin 2000 — популярный антивирусный пакет, 3Deep — утилита для настройки цветовой гаммы и программа VNC — для удаленного доступа к компьютеру.

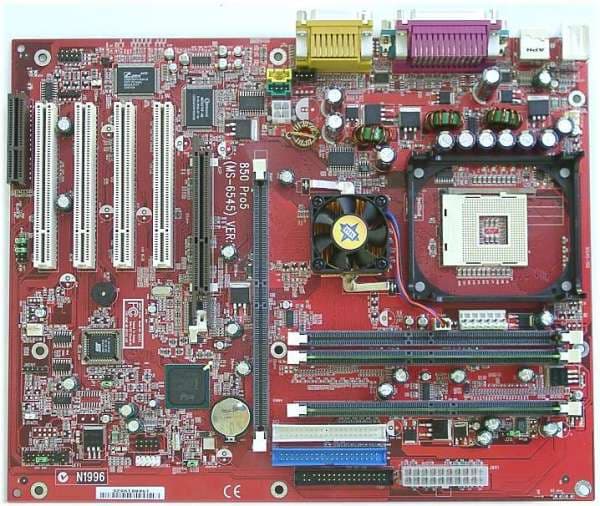

Сама же плата уже кратко представлена — следствием столь необычного дизайна стала невозможность назвать ее одной из самых удобных для сборки компьютера на ее основе. "Смешались в кучу кони, люди.." — именно эти строчки всплывают в памяти при ближайшем ее рассмотрении — разъемы IDE, FDD, памяти и питания расположены столь близко друг к другу, что при установке этой платы в компьютер могут возникнуть проблемы с ними. Традиционно скажем о конденсаторах — 8 по 2200 и 3 по 1500uF. Интересно решение применить два разъема для внешних портов USB — обычно он на платах один (спаренный). Уже при первом запуске платы была отмечена неисправность — не работал вентилятор на радиаторе чипсета (кстати, особой необходимости в нем нет) — в момент включения он судорожно дергался и затем замирал. Его проверкой было установлено, что виновата плата — единичный это случай или нет, сказать не возьмемся. Также заинтересовало решение инженеров компании сэкономить — на плате применен 2Мбитный BIOS вместо стандартного для плат на этом чипсете 4Мбитного. И действительно — лишние 256Кб зачастую пустуют. На плате есть несколько переключателей — и если назначение некоторых тривиально — защита от записи в FWH, очистка CMOS и т.п., то один из них них предоставляет возможность менять напряжение, подаваемое на память — есть выбор из 2.5 (по умолчанию), 2.58 и 2.68В. Остальные настройки скрыты в BIOS.

И на сей раз он выполнен на основе Award Modular BIOS 6.00PG. В нашей лаборатории используется инженерный образец процессора Intel Pentium 4 с разблокированным коэффициентом умножения, поэтому первым делом мы отправились поставить нужный коэффициент — но при выставлении коэффициенте x20 процессор заработал на 1.9ГГц. При коэффициенте же х21 все стало на свои места — 2ГГц, что нам и требовалось. Но эту ситуацию мы не оставили без внимания, и с сайта компании получили новую версию BIOS, в описании которой было замечено что эта ошибка решена. После прошивки BIOS версии 1.1 мы изумились — все осталось по-прежнему. В общем-то это конечно мелочь, и большинство пользователей ее даже не заметит, но камень в огород MSI мы все же кинем…

В остальном же BIOS ничем не примечателен — небольшое количество настроек памяти, возможность регуляции напряжения процессора и изменение частоты FSB — вот и все, на чем останавливается глаз, по сегодняшним меркам этот набор нельзя назвать большим.

Если бы мы были бухгалтерами, то после этой платы в графе "Итого" стоял бы скорее всего ноль — уж очень плата разная — неплохой набор аксессуаров, 6-канальный звук, возможность поднятия напряжения памяти и, в тоже время, нестандартный и неудобный дизайн вкупе с некоторыми огрехами в работе. Впрочем, эти небольшие неровности сглаживаются стабильной работой — и о покупке такой платы стоит подумать читателю.

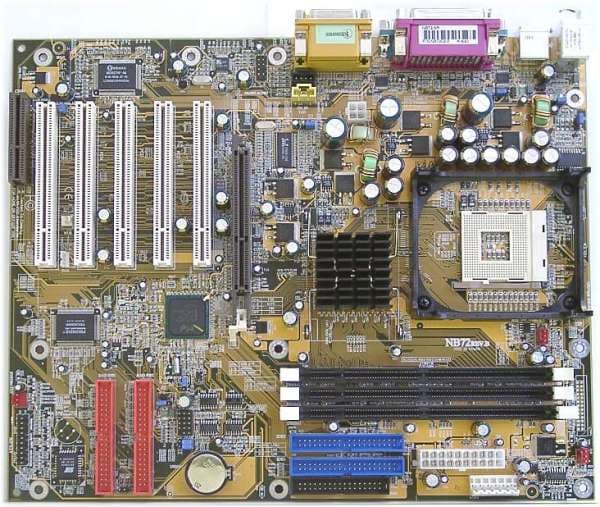

DFI NB72-SR

Все чаще стали появляться платы этой компании в нашей лаборатории — и на этот раз к нам попала плата выполненная на чипсете i845.

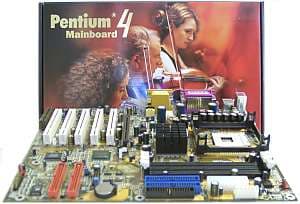

В коробке стандартного дизайна лежала сама материнская плата, руководство пользователя на английском, французском, немецком и испанском языках, выполненное единым для двух материнских плат — той, которая побывала в нашей лаборатории и ее сестры без интегрированного IDE Raid. Также в комплекте находилось руководство по настройке этого популярного устройства, дискета с драйверами для него, кабели ATA66/100, кабель для подключения дисковода и компакт-диск. На нем мы обнаружили драйвера для материнской платы, руководство пользователя в формате .pdf и программу для просмотра файлов этого формата — Adobe Acrobat Reader, утилиту для мониторинга — Winbond Hardware Doctor, и антивирусный пакет от компании Trend Micro — PCCillin 2000. По нынешним меркам, конечно, нельзя назвать такой набор большим.

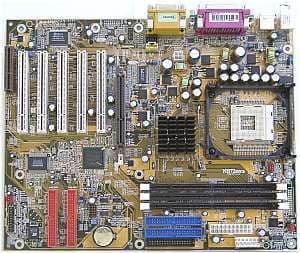

Сама же плата выполнена на высоком уровне — пайка качественная, и лишь некоторые огрехи разводки платы — например не самое удачное расположение разъемов IDE Raid позади слотов PCI — в случае установки в них полноразмерных карт расширения будет сложновато манипулировать с кабелями, подключаемыми к этим разъемам. Но, по большому счету — это мелочь. Инженеры компании всерьез подумали о стабильной работе платы, составным компонентом которой является стабильное питание процессора — и установили на плату 15 конденсаторов по 2200uF. Стоит отметить установку на плате разъема для подключения Есть на плате несколько переключателей — один из них выполняет очистку CMOS, еще два традиционно включают или выключают возможность запуска системы с устройств PS/2 & USB. Еще один задает базовую частоту FSB — Auto, 100 или 133МГц.

BIOS платы основан на версии от Award за номером 6.0 — он достаточно традиционен — есть настройки таймингов памяти, шины AGP, имеется возможность ручного распределения прерываний по слотам PCI (причем здесь указаны слоты, делящие прерывания как между собой, так и с интегрированными на плату устройствами). Есть и не слишком впечатляющие возможности для разгона — бесполезное изменение коэффициента умножения да увеличение с шагом в 1МГц частоты FSB.

В сухом остатке имеем стабильно работающую плату, которую можно с успехом использовать для решения большого круга задач — она несколько дешевле аналогичных плат признанных лидеров, и в тоже время неплоха в скорости работы и обладает неплохой функциональной насыщенностью.

Epox 8KHA+

Компания решила не мудрствовать лукаво и просто добавила плюсик к названию материнской платы, отметив тем самым возросшую производительность обновленного чипсета от компании VIA. Это первая и пока единственная (думаем, что такое положение вещей скоро изменится) серийная плата на этом чипсете, побывавшая в нашей лаборатории — что же, честь и хвала по сему расторопной компании Epox. Плата отличается от своей предшественницы — платы 8KHA лишь собственно чипсетом, да более качественным AC'97 кодеком от Avance Logic. В остальном же они идентичны, поэтому при прочтении описания платы у читателя может возникнуть "дежа вю" — ощущение вторичности материала.

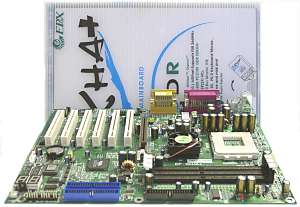

И так, в коробке в виде полупрозрачной пластиковой сумки (это отличает "особенные" платы этой компании) помимо платы можно найти 40 и 80 жильные кабеля для подключения IDE устройств, кабель для подключения флоппи-дисковода и планку с двумя дополнительными разъемами USB для задней панели компьютера. Естественно, что в комплекте находится достаточно толстое описание платы на английском языке, в котором подробно освещены практически все вопросы, касающиеся установки платы и инсталляции драйверов. Помимо него есть краткое руководство, выполненное в виде книжки-раскладушки на 6 языках, среди которых, к сожалению, нет русского. Также в коробке был найден компакт-диск с драйверами к плате и небольшим (по сегодняшним меркам) набором бесплатных программ. Набор программ претерпел незначительные изменения — Norton Antivirus 2001 был заменен на менее популярный у нас пакет PCCillin 2000, зато остались привычные Adobe Acrobat Reader 4.05 и Norton Ghost 6.03. Также можно отметить утилиту для изменения частоты работы процессора из DOS или Windows — Boostek. Вроде бы не слишком богато, но видимо менеджеры компании делают ставку на привлечение покупателей другими способами.

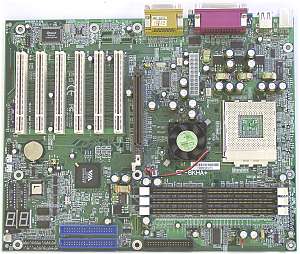

Что же касается собственно платы, то о ней можно сказать намного более интересного. Начнем традиционно — с разводки платы. Похоже, что стандартом у производителей плат стало помещение разъемов CD-in и AUX-in перед первыми слотами PCI — затрат на разработку платы, видимо, получается меньше:) Для сборщика же компьютера место не самое удобное. Ну да Бог с ними, прислушиваться никто не хочет. Помимо такого расположения компания решила сэкономить и на пластмассе для этих разъемов — из платы торчат не прикрытые ничем штырьки:) Об эстетике не говорю, но вот провода из таких разъемов выпадать будут точно. Мелочи, конечно, но все же. Зато наличие защелки на разъеме AGP и кулер от AAVID на северном мосту чипсета радуют — удобно и практично. Есть на плате и привычные два семисегментных светодиода для отображения прохождения процедуры POST. Описание кодов, отображаемых на них находится в руководстве. В цепях питания применены 12 LowESR конденсаторов емкостью 2200uF каждый — неплохое подспорье оверклокеру. Переключателей на плате всего два — один для очистки содержимого CMOS, другой — для выбора базовой частоты, 100 или 133МГц. Все остальные настройки платы делаются из BIOS Setup'а, к описанию которого мы и переходим.

BIOS в этой материнской плате основан на версии 6.00 от Award, и включает в себя большое количество настроек — просто огромное количество регулировок таймингов памяти, широкие возможности по регулированию работы шин AGP и PCI а также возможность вручную распределять прерывания по слотам PCI. Но помимо этих настроек многих интересуют возможности по разгону системы — и здесь покупатель этой платы не будет разочарован. Частота FSB регулируется от 100 до 200МГц с шагом в 1МГц, и, что немаловажно, есть возможности по изменению напряжения питания ядра процессора: +/- 0.1В с шагом в 0.025В и изменению напряжения питания памяти — его можно поднять на 0.7В от номинала с шагом в 0.1В.

Также, как и в прошлый раз, плата понравилась — но все же подождем до появления аналогичных плат, и уже тогда вынесем свой вердикт.

Тестирование

Тестовый стенд:

  • Процессоры:
    • Intel Pentium 4 2.0 GHz, Socket 478
    • Intel Pentium 4 1.8 GHz, Socket 478
    • AMD Athlon 1.4 GHz, Socket 462

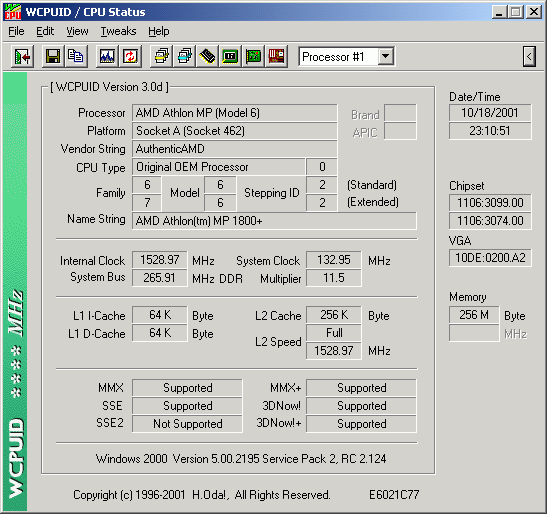

    • AMD Athlon XP 1800+ (1.533 MHz), Socket 462 (CPUID, CPUID OverClocked)
  • Системные платы:
    • Shuttle AV40R (VIA P4X266)
    • MSI 850 Pro5 (Intel i850)
    • DFI NB72-SR (Intel i845)
    • Epox 8KHA+ (VIA KT266A)
  • Память:
    • 2 x 128 MB RDRAM RIMM Samsung
    • 2 x 128 MB PC2100 DDR DIMM, Nanya, CL 2
    • 256 MB PC166 SDR DIMM, Actram Tonicom, CL2
  • Видео: ASUS V8200 (GeForce3)
  • HDD: Seagate Barracuda ATA III (ST340824A), 7200 rpm, 40GB
  • CD-ROM ASUS 50x

Программное обеспечение:

  • Windows 2000 Professional SP2
  • NVIDIA Detonator v21.83 (VSync=Off)
  • BapCo & MadOnion SYSmark 2001 Internet Content Creation
  • BapCo & MadOnion SYSmark 2001 Office Productivity
  • idSoftware Quake III Arena v1.17 demo001.dm3
  • MadOnion 3DMark 2001
  • Ziff & Davis Business Winstone 2001
  • Ziff & Davis Content Creation Winstone 2001
  • SPEC ViewPerf 6.1.2
  • 3DStudio MAX 3.1
  • Expendable (Demo version)
  • Unreal Tournament v4.36

Диаграммы и комментарии

Поскольку одним из животрепещущих вопросов данного тестирования является еще и сравнение быстродействия старого ядра ("безрейтиногвого" Thunderbird) с новым Palomino, мы решили поступить достаточно оригинальным способом: собственно комментарии к тестам будут содержать моменты, общие для всех исследуемых систем, внизу же, курсивом, отдельно будут даны комментарии к результатам Athlon Thunderbird 1533 MHz vs. Athlon XP 1800+ (Palomino 1533 MHz). Последние особенно важны еще и потому, что в конце мы сделаем попытку выяснить еще один "тонкий" момент: так по отношению к какому же процессору вычисляется пресловутый "рейтинг"?

Игровые тесты

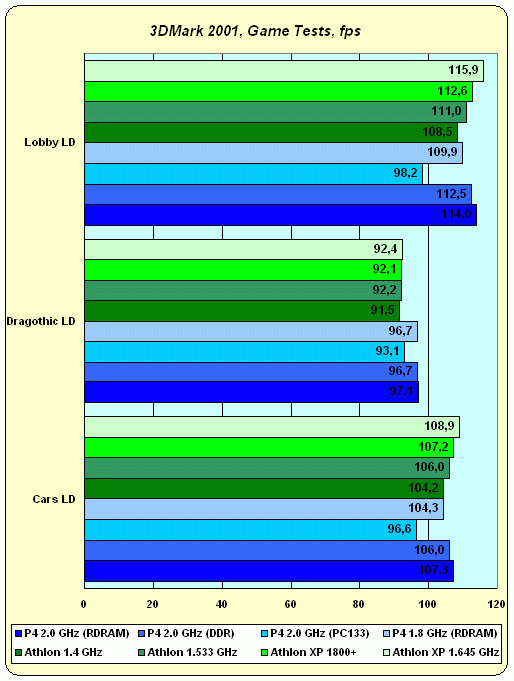

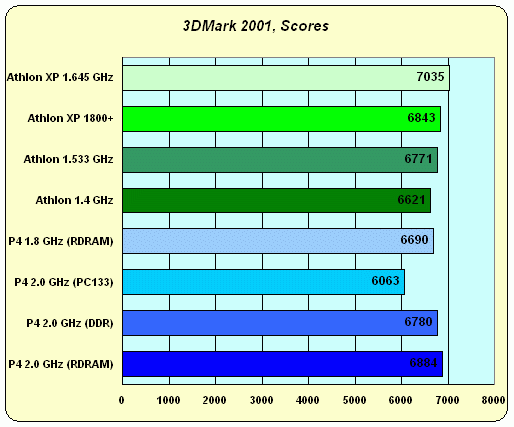

3DMark 2001

Легко заметить, что по общему баллу 3DMark 2001 производительность различных систем за одним единственным исключением различается на ничтожно малую величину. И это несмотря на то, что взят был режим low detail т.е. нагрузка на видеокарту была уменьшена насколько это возможно. Единственный отстающий — система на базе i845/PC133 четко указывает на причину — при такой частоте работы процессоров все упирается в скорость подсистемы памяти. Однако при этом разогнанный Athlon XP даже обгоняет Pentium 4 2.0 GHz + i850, и последнему не помогает даже самая на сегодняшний день быстрая двухканальная PC800 RDRAM. Вывод? Наверное, в случае Pentium 4 + RDRAM vs. Athlon XP + DDR, мы видим ситуацию, когда производительность подсистемы памяти в обоих случаях достаточна, и вот тут уже начинает играть роль скорость самого процессора.

Картина во всех подтестах за исключением Dragothic повтоярет общую, а вот именно его результаты весьма интересны — даже в комбинации с PC133 Pentium 4 обгоняет все без исключения Athlon! Как говорят американцы: "если нечто бегает на четырех ногах, имеет лапы и хвост, лает как собака, и кусается как собака — то это собака". Единственное, что у комбинации Pentium 4 + PC133 "круче" чем у Athlon + DDR — это наличие поддержки SSE2. Поэтому мы делаем вывод, что таки да, "собака" т.е. — на результаты Dragothic оказывает большое влияние наличие SSE2, причем даже большее, чем производительность остальных узлов CPU и подсистемы памяти.

Производительность нового и старого ядра во всех тестах приблизительно равная. Почему же не "сыграла" хотя бы поддержка SSE? Вариантов два: либо SSE в 3DMark 2001 "не катит" и нужен именно SSE2, либо 3DMark 2001 пока просто не может распознать наличие SSE в ядре Palomino. Что, кстати, тоже вполне возможно, если поддержка наборов команд определяется не путем определения ее наличия как таковой, а путем определения типа CPU.

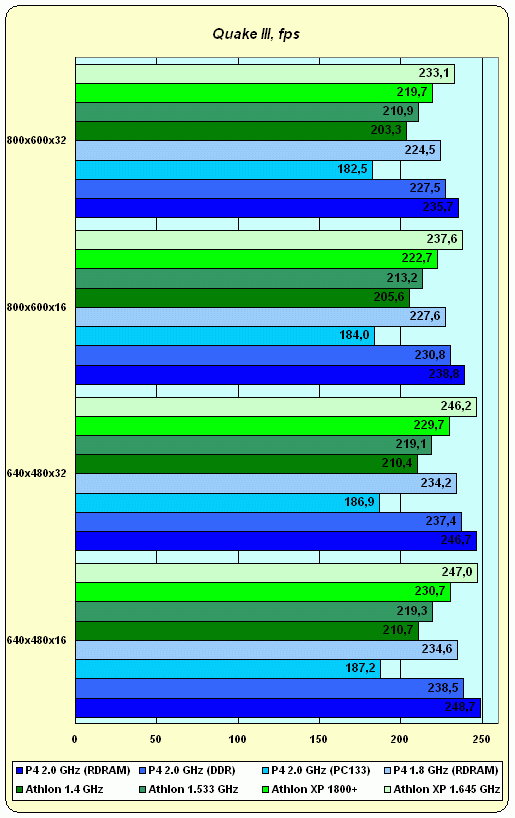

Quake III

Ну, что ж, поклонники AMD могут смело бежать за шампанским: наконец-то Athlon XP (пусть даже и разогнанный) смог обогнать верхний в линейке Pentium 4 на столь любимом Intel тесте! Но более интересно другое — совершенно четко видимая "ступенька" между результатами каждого следующего по производительности Athlon. Это свидетельствует о том, о чем мы уже говорили выше: пока что скорости PC2100 DDR этим процессорам вполне хватает, и их производительность растет вместе с частотой ядра, не упираясь в память. Правда, небольшой ложкой дегтя является то, что самый верхний Athlon был разогнан еще и по памяти… но, в конце концов, скоро нас ждет DDR333, и, думаем, к тому времени как она появится, Athlon еще не успеет достигнуть такой частоты, чтобы DDR333 ему не хватало.

Выигрыш Athlon XP 1800+ присутствует, и виден явным образом. Он составляет порядка 5%. Что ж, неплохо, но этого явно не хватает, чтобы принять за основу вычисления рейтинга производительность старого ядра Thunderbird по отношению к новому Palomino, поскольку 1800 / 1533 ~= 17%, а никак не 5.

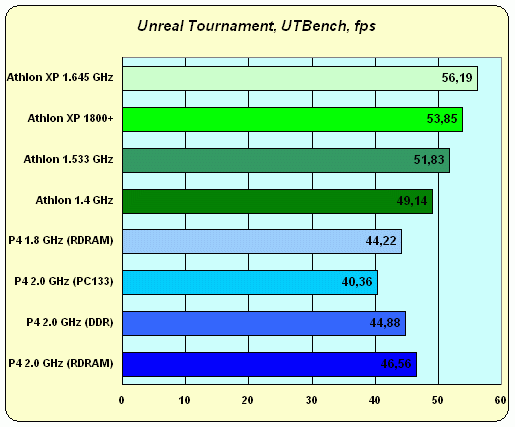

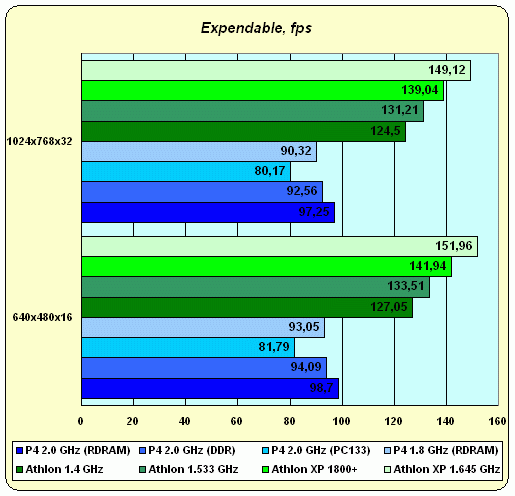

Unreal Tournament и Expendable



Как ни странно, если присмотреться, то можно заметить, что результаты Unreal Tournaments и Expendable… очень похожи! Нужно только немного отвлечься от цифр, и представить себе обе диаграммы рядом именно в графическом виде. Понятно, что в Expendable Pentium 4 стабильно проигрывает процессорам старой архитектуры за счет "хаотичного" кода приложения, но если поделить результаты Expendable на некий коэффициент, то мы получим результаты Unreal Tournament. Вывод? Оба приложения, видимо, относятся к "неудобным" для Pentium 4, просто в разной степени: Expendable — чуть больше, Unreal Tournament — чуть меньше.

Ситуация полностью аналогична той, которую мы наблюдали в тесте Quake III, не будем повторяться, смотрите выше.

Приложения бизнес-класса

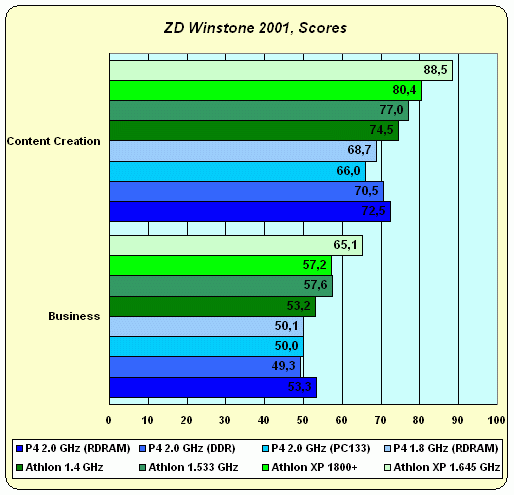

ZD Winstone 2001

Про "любовь" тестов от eTestingLabs к процессорам AMD мы уже писали не раз, писали и о том, чем это вызвано — ориентацией используемых в них приложений на "старую" (отнюдь не стоит понимать это слово как "худшую"!) архитектуру и малым количеством оптимизированных под SSE2 программ. Не подвел Winstone любимый процессор и в этот раз: полный и безоговорочный выигрыш Athlon XP.

А вот с распределением мест внутри "AMD-шной" подгруппы дела обстоят интереснее — в офисной части разогнанный до частоты Athlon XP 1800+ обычный Thunderbird продемонстрировал практически идентичную с первым производительность, а вот в разделе Content Creation заметно от него отстал. Интересно — за счет чего? Hardware Prefetch? Оптимизированный / расширенный TLB? А почему тогда их "не видно" в офисном ПО? Наверное, все же не то и не другое, а простой и банальный SSE, поддерживаемый ядром Palomino, сыграл решающую роль.

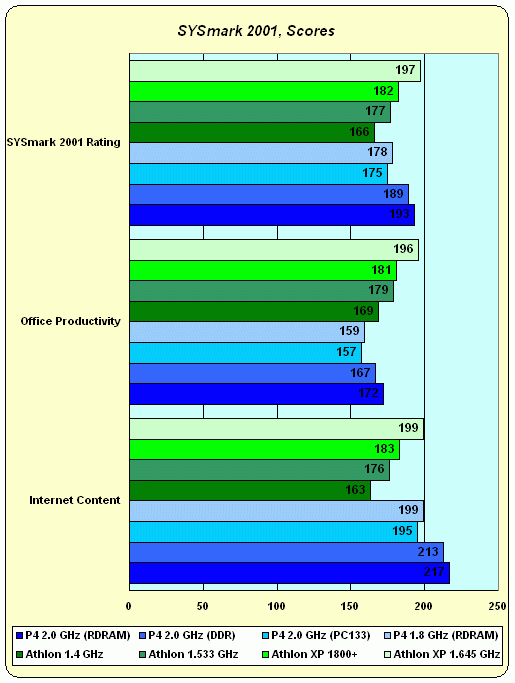

BAPCo SYSmark 2001

Офисная часть полностью повторяет результаты Winstone 2001, а вот Internet Content Creation существенно отличается по общей картине — в ней Pentium 4 явно "король". И опять берем в качестве лакмусовой бумажки систему на базе i845, оснащенную медленной PC133. Что мы видим? Выигрыш у Athlon XP 1800+! Опять "собака порылась"? Нет, просто опять нераспознается поддержка SSE у Athlon XP, вот и все. Что ж, это на самом деле не хорошо и не плохо: комплект приложений SYSmark 2001 Internet Content Creation вполне реалистичен, и, следовательно, хорошо показывает, что дает поддержка SSE. Сраведливости ради, заметим, что в общем рейтинге SYSmark 2001 картина гораздо более сглаженная, и даже на штатной частоте Athlon XP 1800+ (без SSE) если не догоняет Pentium 4 2.0 GHz + RDRAM, то по крайней мере весьма незначительно от него отстает.

И опять производительность ядра Palomino оказывается выше только в подтесте Internet Content Creation. И опять, скорее всего, по той же причине, что и в предыдущем тесте ZD Winstone 2001.

Приложения класса Workstation

SPEC ViewPerf

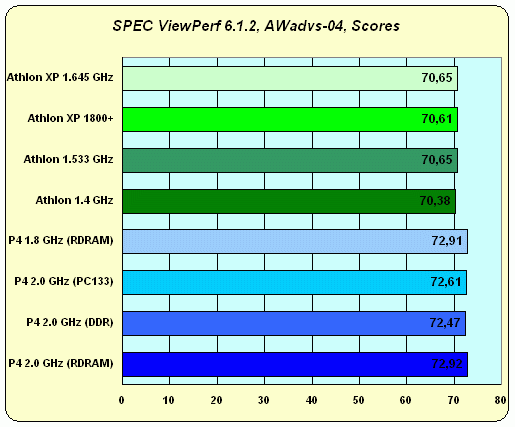

Довольно странная картина: AWadvs-04 (Alias|Wavefront Advanced Visualizer) нами традиционно считался тестом на скорость текстурирования т.е. по большому счету задача процессора в нем сводится к тому, чтобы не мешать видеокарте максимально проявить себя. С одной стороны, результаты тестов это подтверждают — видно, что процессоры с разной частотой демонстрируют практически одинаковую скорость. Но почему-то у Athlon эта одинаковая скорость стабильно чуть-чуть меньше, причем даже меньше чем у Pentium 4 + PC133. Возможных причин нам видится только две: либо у Intel чуть получше AGP, либо (и это все же вероятнее) сказалась "заточка" драйверов Detonator под SSE2. Выбор, как говорится, небогатый, и, увы, со 100% уверенностью проверить что первое что второе утверждение не представляется возможным.

Практически никакой разницы между Thunderbird и Palomino при одинаковых частотах. Thunderbird даже как бы быстрее, но почти со 100% уверенностью такую малую разницу можно отнести к неизбежной погрешности измерений.



А вот тут гораздо более четко видна разница между: а) системами, оснащенными разным типом памяти; и б) ядром Thunderbird и Palomino. PC133 явно "тормозит" Pentium 4, причем очень существенно. Также забавно, что Pentium 4 1.8 GHz + RDRAM оказывается все-таки быстрее Pentium 4 2.0 GHz + PC2100 DDR на VIA P4X266. Впрочем, мы еще не видели плат на этом чипсете от признанных грандов индустрии…

А вот между Palomino и Thunderbird разница воистину вопиющая: шутка ли — при равных частотах работы ядра, Thunderbird 1533 MHz проиграл Athlon XP 1800+ целых 30%! Hardware Prefetch? Оптимизация TLB? Или все тот же 3DNow! Professional, фактически являющийся 3DNow! + SSE? Тайна, покрытая мраком… :) А так ли это важно? Важно, конечно, но гораздо важнее общее резюме: кое-где Athlon XP не то что выигрывает у Athlon на предыдущем ядре, но выигрывает с воистину разгромным счетом. Правда, исключительно "кое-где".

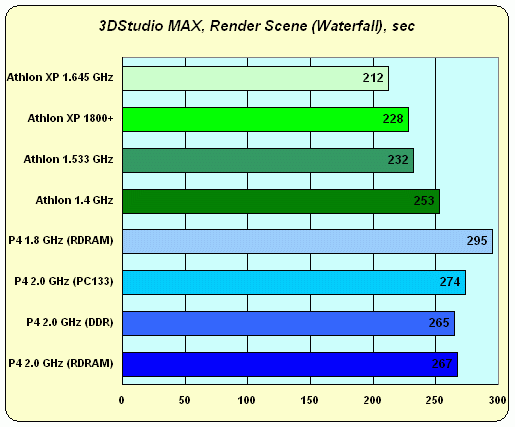

3DStudio MAX

В принципе, довольно предсказуемый результат. 3DStudio MAX тоже не очень "любит" Pentium 4, по крайней мере Athlon в этом тесте почти всегда занимает верхние позиции, не стало исключением и это тестирование. В общем-то, это все, что можно сказать.

Разве что интересен результат сравнения Athlon 1533 MHz vs. Athlon XP 1800+. Поскольку ни о какой оптимизации механизма рендеринга 3DStudio MAX под SSE нам неизвестно, выигрыш последнего может быть объяснен исключительно другими факторами: теми самыми пресловутыми Hardware Prefetch и новым TLB. И что? Конечно, нельзя делать выводы по одному-единственному приложению, но пока мы вынуждены констатировать, что не очень впечатляет…

Выводы

Очень похоже, что конец гонки, наступление которого еще в прошлом году смело относили на середину этого, не наступит еще довольно долго, по крайней мере если у участников хватит денег его продолжать. Каждый раз когда одному из двух противостоящих гигантов с помощью выпуска нового продукта удается на считанные месяцы присвоить себе пальму первенства по абсолютным значениям производительности, второй через некоторое время выпускает продукт, который оказывается либо попросту еще быстрее, либо пусть и медленнее, но на настолько неощутимо малую величину, что это уже перестает быть критичным. Гонка продолжается, цены падают… В общем, полный рай для нас, рядовых пользователей.

Athlon XP 1800+ смотрится на этом фоне вполне закономерно, даже, мы бы взяли на себя смелость так сказать, "вполне буднично". AMD нужно было ответить на выпуск Intel Pentium 4 2.0 GHz. Она и ответила, и вполне достойно. А что — за последние два года были другие "ответы"? Нам остается подождать ответа Intel, и он, несомненно, тоже прозвучит (рано или поздно). Каким он будет? Скорее всего, таким же достойным т.е. очередной Pentium 4 обгонит верхний Athlon XP на очередные 5-7% :) А потом опять… И снова… И снова… Вот уж действительно — пока у Intel и AMD денег хватит. А мы? А что мы? У одного из авторов в машине до сих пор стоит Бог знает когда купленный AMD Duron 900 MHz (еще тот, который "Spitfire"). И, знаете ли, вполне хватает! Причем ну буквально для всего, в том числе и для игрушек!

Что же касается рейтинговой оценки, то нам она кажется более всего близкой все-таки к реальной частоте новых процессоров Intel. Т.е. "AMD Athlon XP 1800+ как Intel Pentium 4 1.8 GHz, только еще быстрее". Вот почему мы и назвали это число по старинке "пентиум-рейтингом". Но все-таки времена меняются, и в данном случае в лучшую сторону: если принять за реальный эквивалент именно частоту работы ядра Pentium 4, то это честный рейтинг, относящийся не только к производительности в офисном ПО, но и в играх, и в серьезных вычислительных задачах.

P.S. Или "работа над ошибками"

Как оказалось, в процессе работы над материалом действительно был допущен один промах. Впрочем, не только по нашей вине, Microsoft тоже приложила руку :) Как оказалось, программа Windows Media Encoder не может определить наличие поддержки SSE процессорами AMD на основе ядра Palomino, в связи с чем результаты теста SYSmark 2001 Internet Content Creation для процессора Athlon XP 1800+, вполне возможно, являются несколько заниженными, и это следует учитывать.

Впрочем, с другой стороны, нельзя не отметить, что эти результаты все-таки кое-что отражают: состояние дел на сегодняшний день. А именно: мы не думаем, что "неумный" Windows Media Encoder является уникальной в своем роде программой, которая одна единственная в мире не смогла "опознать" присутствие SSE у Athlon XP. Конечно же, сейчас многие производители, у чьего софта имеются подобные проблемы, начнут выпускать патчи к своим продуктам, однако этот процесс неизбежно потребует некоторого времени. Более того, можно предположить, что патчи будут выпущены в некоторых случаях только для самых новых версий программ, старые же рискуют так и остаться на Athlon XP "без SSE".

Плата MSI 850 Pro5 и MSI 845 Pro2 предоставлена компанией ИМПЕКС
Плата Epox 8KHA+ предоставлена компанией Citilink
