Шлюз IP-телефонии D-Link DVG-2001S



Сегодня мы познакомим вас со шлюзом IP-телефонии D-Link DVG-2001S, являющимся универсальным решением, с помощью которого можно интегрировать Интернет-телефонию в домашнюю или офисную телефонную сеть. Многие удивятся: зачем IP-телефон дома? Еще недавно это действительно показалось бы бесполезной затеей, однако IP телефония все больше теснит свою традиционную прародительницу. Так, например, подключаясь к оператору, SIPNET пользователь получает возможность:

  • существенно экономить на международных и междугородних звонках
  • бесплатно общаться с другими абонентами сети SIPNET
  • звонить откуда бы то ни было в Москву и Санкт-Петербург бесплатно
  • персонально настроить стоимость и качество звонков по любому направлению
  • заказать соединение двух абонентов в любых точках мира
  • переадресовать входящие звонки с SIPNET на любое абонентское устройство

К SIPNET может подключиться любой пользователь сети Интернет, имеющий широкополосный доступ со скоростью от 64 Кб/сек и выше. Для этого достаточно установить на компьютер один из стандартных программных телефонов или купить SIP-телефон или SIP шлюз. Об одном из них мы и расскажем в этой статье.

DVG-2001S открывает линейку VoIP шлюзов D-Link, он предельно прост в настройке и эксплуатации, надежен и компактен.



Спецификация устройства:

  • порты: 1 порт FXS, 1 порт Ethernet 10/100 Mbps
  • поддерживаемые протоколы: SIP
  • компрессия: G.711/G.723/G.729AB;
  • метод удаления эхо: G.168
  • поток: 6–64 кбит/сек (зависит от кодека)
  • поддержка DHCP, PPPoE;
  • поддержка прохода через NAT
  • возможность обновления прошивки

Устройство оснащено одним FXS портом для подключения аналогового телефона и одним LAN портом (Fast Ethernet) для подключения к домашней или офисной сети. Ни встроенным маршрутизатором, ни коммутатором шлюз похвастаться не может. Порт LAN подключается к коммутатору или ADSL модему\маршрутизатору, а к телефонному разъему можно подключить любой телефонный аппарат. Вы можете выбрать любой понравившийся вам аппарат: радио-трубку DECT, телефон с автоответчиком и т.д. Возможность выбора из огромного многообразия телефонов — одно из преимуществ IP шлюзов перед IP-телефонами, ассортимент которых существенно ограничен.

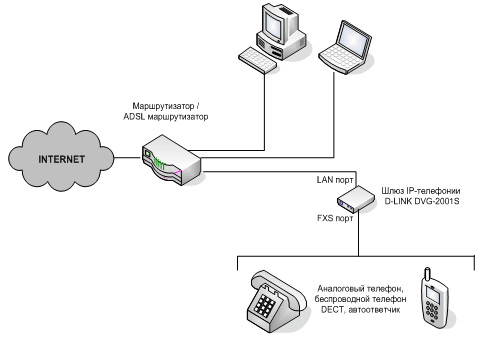

Рис. 1. Схема подключения SIP шлюза

Настройка шлюза D-Link DVG-2001S

Настройка устройства осуществляется через WEB-интерфейс, который, увы, не русифицирован. По умолчанию шлюз имеет статический IP адрес 10.1.1.1, поэтому первым шагом необходимо изменить IP адрес вашего ПК, чтобы оказаться в одной подсети с DVG-2001S (если в вашей сети не принята адресация подсети 10.1.1.х).

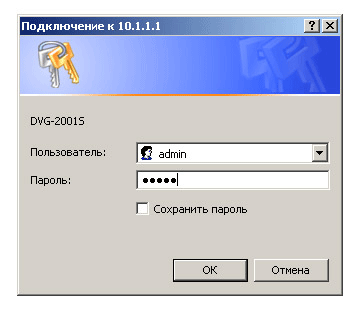

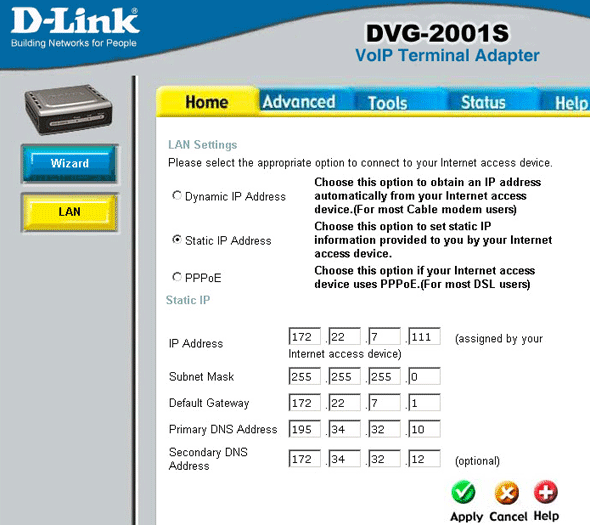

Логин и пароль для входа в интерфейс управления — admin. Настоятельно рекомендуется сменить стандартный пароль после установки устройства. Войдя в меню, вы можете задать IP адрес устройства вручную или сделать его клиентом DHCP сервера для автоматического получения IP адреса. Помимо IP адреса необходимо задать маску, шлюз по умолчанию, первичный и вторичный (опционально) DNS.


Настройка параметров SIP описывается на примере наиболее популярного сейчас сервиса IP-телефонии SIPNET. Настройки других операторов IP телефонии могут отличаться, однако общая методика одинакова.

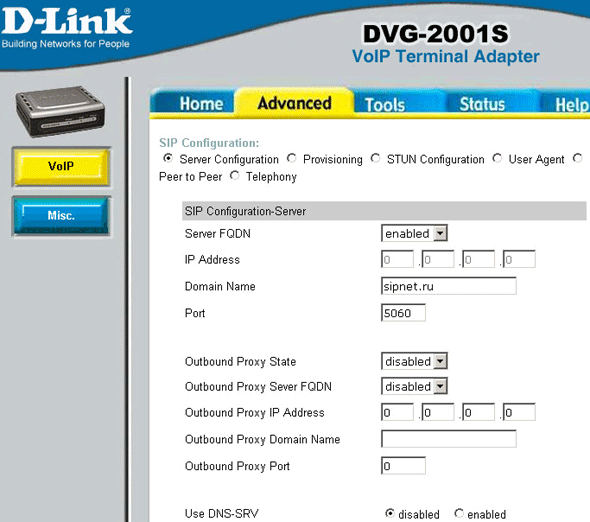

Во вкладке VoIP -Advanced — Server Configuration необходимо активировать (enable) сервер FQDN и прописать IP адрес или url SIP сервера (в нашем случае spinet.ru). Важный момент — не забывайте нажимать кнопу Apply в самом низу каждой страницы.

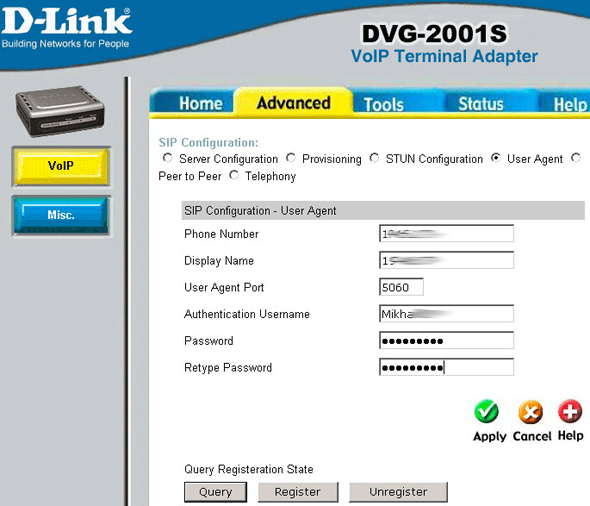

На следующей вкладке User Agent прописываются основные параметры SIP аккаунта: Phone Number и Display Name — ваш «номер» в сети SIPNET, полученный при регистрации. Authentication Username — ваш логин и, как положено, пароль.

При желании можно изменить приоритет используемых кодеков. Кодеки G.723 и G.729 обеспечивают хорошее качество звука при небольшом создаваемом трафике и загрузке канала (6 и 8 kbps соответственно для G.723 и G.729). Кодеки G.711 обеспечивают наиболее высокое качество передачи речи, но требуют для своей работы полосы в 64 kbps. По окончанию настройки необходимо перезагрузить устройство (Tools -> Reboot). На этом настройка окончена, можно переходить к пробному включению.

Тестирование.

После перезагрузки телефон, подключенный к шлюзу DVG-2001S, издает один длинный звонок, сигнализируя о подключении к серверу провайдера IP-телефонии. Звонки осуществляются практически в обычном режиме. Для соединения с городскими телефонами необходимо вводить код страны, код города и телефонный номер (даже при звонках из Москвы в Москву — это обязательно). Если вы звоните на внутренний номер сети SIPNET, то достаточно ввести SIP ID. Сделав несколько пробных звонков по Москве, в Санкт-Петербург и на Украину, можно прийти к заключению, что качество передачи речи не уступает, а в ряде случаев даже превосходит традиционную телефонию. Это достигается благодаря встроенным функциям качества обслуживания (QoS), генерации комфортного шума и подстраиваемому буферу пакетов. Увы, шлюз не оснащен PSTN портом, предназначенным для подключения городской телефонной сети (ГТС). Поэтому использовать один телефонный аппарат для звонков через ГТС и оператора IP-телефонии невозможно. Справедливости ради заметим, что у D-Link, как и у других производителей, в продуктовых линейках есть более функциональные и, соответственно, более дорогие устройства с поддержкой PSTN.

Применение.

Кому можно порекомендовать SIP-шлюз D-Link DVG-2001S?

Прежде всего, это организации и частные лица, пользующиеся IP телефонией в качестве основного или единственного средства телефонной связи. Также это физические и юридические лица, активно использующие междугороднюю и международную телефонную связь. Подключение к сервису SIPNET или аналогичным, позволяет существенно сократить расходы на дальнюю связь, звонить на городские номера Москвы и Санкт-Петербурга бесплатно*, а также бесплатно общаться со своими близкими, коллегами и партнерами — абонентами SIPNET вне зависимости от их территориальной удаленности. При использовании VoIP шлюза DVG-2001S в офисе к FXS порту может быть подключен не только аналоговый телефонный аппарат, но и CO линия офисной мини-АТС (аналоговой или гибридной). В этом случае все сотрудники смогут использовать для международных звонков дешевую и надежную IP-телефонию.

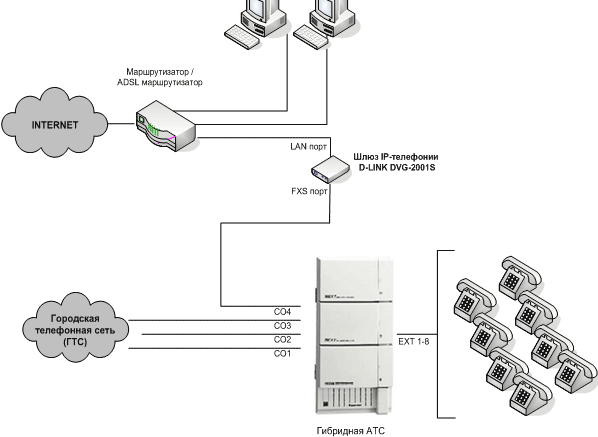

Рис. 2. схема подключения шлюза к CO-линии офисной мини-АТС

Еще одна очень распространенная ситуация, в которой IP-телефония незаменима: отсутствие городского телефона в домах-новостройках. Телефонисты не поспевают за строительным бумом крупных городов и нередко Интернет и альтернативные операторы телефонии приходят в дом гораздо раньше ГТС. Благодаря IP-телефонии вы можете получить городской телефон в новой квартире без очередей и бумажной волокиты. Так, например, VoIP оператор TELPHIN предлагает подключение с прямым Московским номером за $199, с ежемесячной абонентской платой в $30. В Санкт-Петербурге подключение и абонентская плата составляют всего $50 и $10 соответственно. Если вы готовы мириться с отсутствием прямого Московского (или иного) номера, то SIPNET — ваш выбор. Подключившись к сервису, вы сможете осуществлять исходящие звонки, в том числе междугородние и международные по самым выгодным тарифам. Проблема входящих решена следующим образом: уже более чем в 50 городах России созданы «номера доступа», позвонив на который можно ввести в тональном режиме номер абонента сети SIPNET для его вызова. Звонки на номера дозвона являются для вызывающего абонента местными, то есть бесплатными или очень дешевыми.

Подводя итог, можно сказать, что бурный рост IP-телефонии будет способствовать проникновению VoIP оборудования на потребительский рынок. Уже сейчас практически все производители пользовательского сетевого оборудования включили такое оборудование в свои продуктовые линейки. Помимо шлюза DVG-2001S в номенклатуре D-LINK присутствуют более функциональные многопортовые устройства с поддержкой PSTN, а также проводные и беспроводные (WiFi) IP-телефоны.

DVG-2001S, открывающий линейку SIP оборудования от D-LINK, отлично справляется с основными функциями абонентского шлюза IP телефонии. К достоинствам аппарата можно отнести:

  • поддержка качества обслуживания и, как следствие, обеспечение хорошего качества передачи речи
  • подавление эха, генерация комфортного шума
  • компактность (размер чуть больше пачки сигарет)
  • простота и удобство настройки
  • привлекательная цена

К объективным минусам (отсутствие PSTN подключения не в счет, так как эта функция может быть реализована только на более дорогих моделях) можно отнести лишь тот факт, что устройство достаточно сильно греется. Впрочем, за несколько дней непрерывной работы никаких перебоев в работе устройства это не вызвало, по чему можно судить о «нормальности» этого явления. В целом устройство полностью оправдывает свою цену, делая IP телефонию, чей основной козырь — доступность, еще более доступной.

*Приложение.

Сравнительная таблица тарифов операторов IP-телефонии в сравнении с телефонией «по карточкам» и с традиционной «восьмеркой». Приведены далеко не все направления.

Город или страна Подключение к оператору IP телефонии с VOIP шлюзом DLink «Межгород по карточкам»*** Традиционная «восьмерка»
  SIPNET TEL-ME
Абонентская плата 0 0 0 0
Возможность получения прямого городского номера (в коде 495 или 812) нет есть**** нет --
Москва 0,00** 0,01 0,03 0,11
Санкт-Петербург 0,00** 0,01 0,03 0.11
Архангельск 0,028 0,045 0,07 0.15
Воронеж 0,03 0,045 0,07 0.17
Красноярск 0,034 0,045 0,07 0.19
Молдова. Кишинев 0.11 0.13 0.14 0.28
Украина. Киев 0,088 0.13 0.12 0.28
Грузия 0,05 0,08 0,09 0.47
Израиль 0,032 0,025 0,09 0.86
Канада 0,024 0,025 0.13 0.57
Китай 0,027 0,025 0.11 1.31

** бесплатные звонки в Москву и Санкт-Петербург из любого города мира предоставляются на условиях специального предложения. Дата прекращения действия акции не определена, однако оператор оставляет за собой право ввода тарификации таких звонков, о чем будет сообщено заблаговременно.

*** указаны тарифы одного из ведущих "карточных" операторов Москвы

**** стоимость прямого московского номера (в коде 495) 199$,
номера в Санкт-Петербурге (в коде 812) 45$



Материал предоставлен Тестовой лабораторией «Тайле»
