Компактный беспроводной роутер Tenda N3
и адаптер Tenda W311MI


Сегодня выбор моделей домашних роутеров очень велик. Наиболее высокопроизводительные устройства имеют гигабитные порты, два диапазона 802.11n, порты USB, множество дополнительных возможностей, но их стоимость нельзя назвать доступной. В массовом сегменте изменений мало, можно отметить только широкое внедрение нового беспроводного стандарта 802.11n, причем обычно в менее скоростном варианте — в одном диапазоне и с одной или двумя антеннами.

В этом материале будет рассмотрен компактный бюджетный роутер Tenda N3. Он имеет только два проводных порта 100 Мбит/с (WAN и LAN) и встроенную точку доступа 150 Мбит/с. Данную конфигурацию удалось уместить в небольшом корпусе, что позволяет считать устройство мобильным.

Комплект поставки

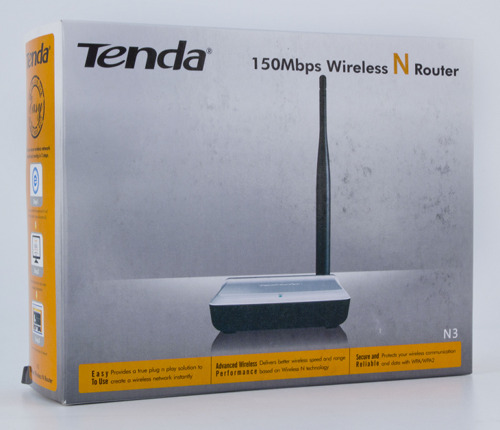

Роутер поставляется в стандартной картонной коробке. Оформлена она в фирменных цветах компании — черном и оранжевом. Локализация выполнена в виде крупной наклейки на коробку. Традиционно приводится информация об особенностях устройства, технических характеристиках, фотографии, сценарии использования и подключения.

Укаковка роутера Tenda N3

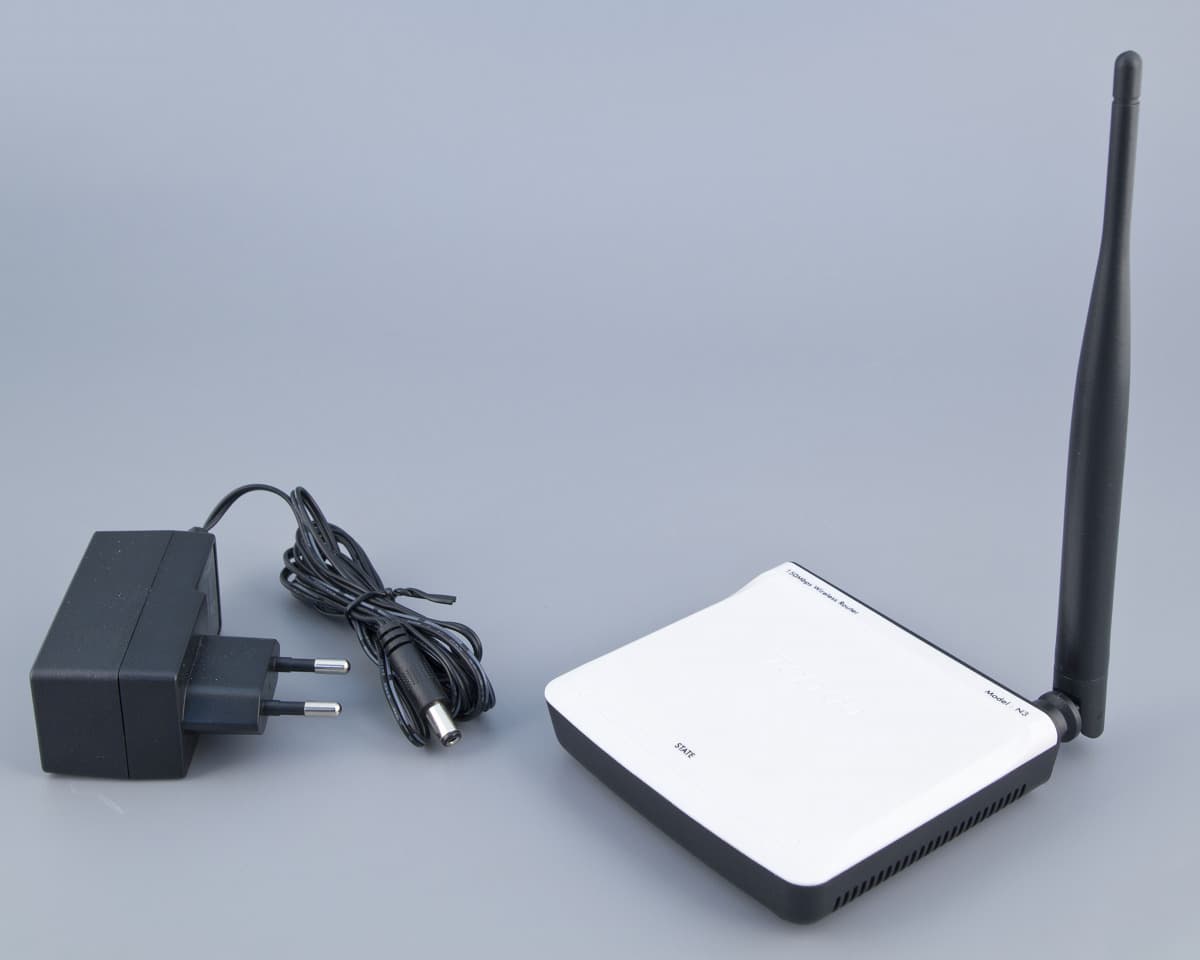

Комплект поставки минимальный — роутер, внешний блок питания (9 В 600 мА), гарантийный талон. Питание от девяти вольт встречается относительно редко, возможно стоило использовать более привычный и универсальный вариант на 12 вольт.

Гарантийный срок на устройство составляет один год. Компания имеет русскоязычный сайт с информацией о продукции, разделом поддержки, форумом, адресами торговых точек и сервисных центров.

Внешний вид

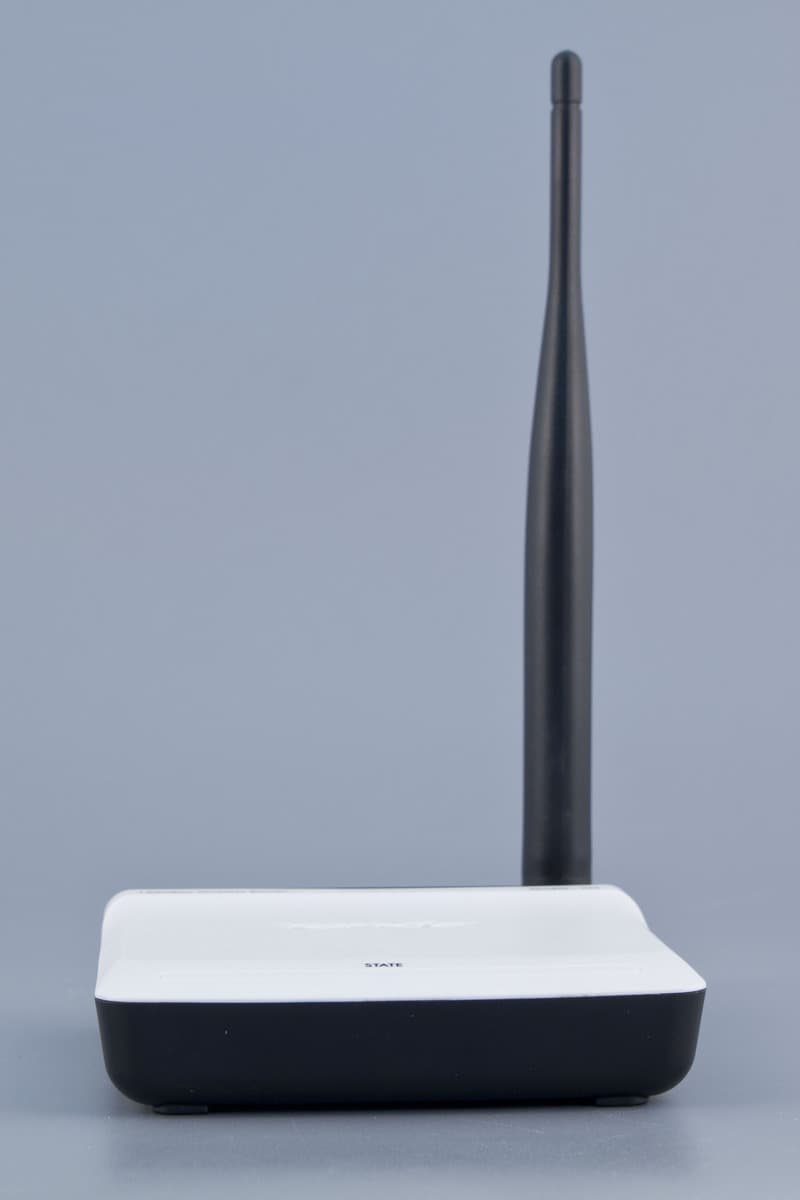

Как и другие модели этой компании, N3 имеет двухцветный пластиковый корпус — черный низ и белый верх. Наконец-то не был использован глянец, что положительно сказывается на сохранении опрятного внешнего вида в процессе эксплуатации. Роутер очень компактный: без учета антенны его размеры составляют 95×87×25 мм. Антенна достаточно крупная, но, к сожалению, несъемная.

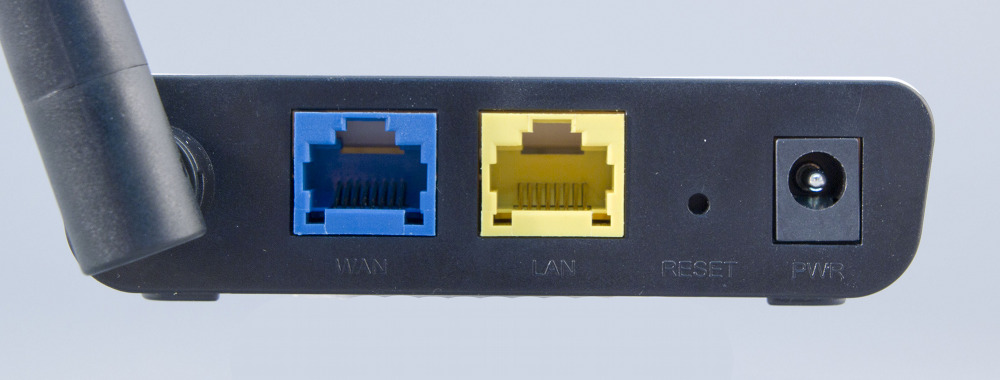

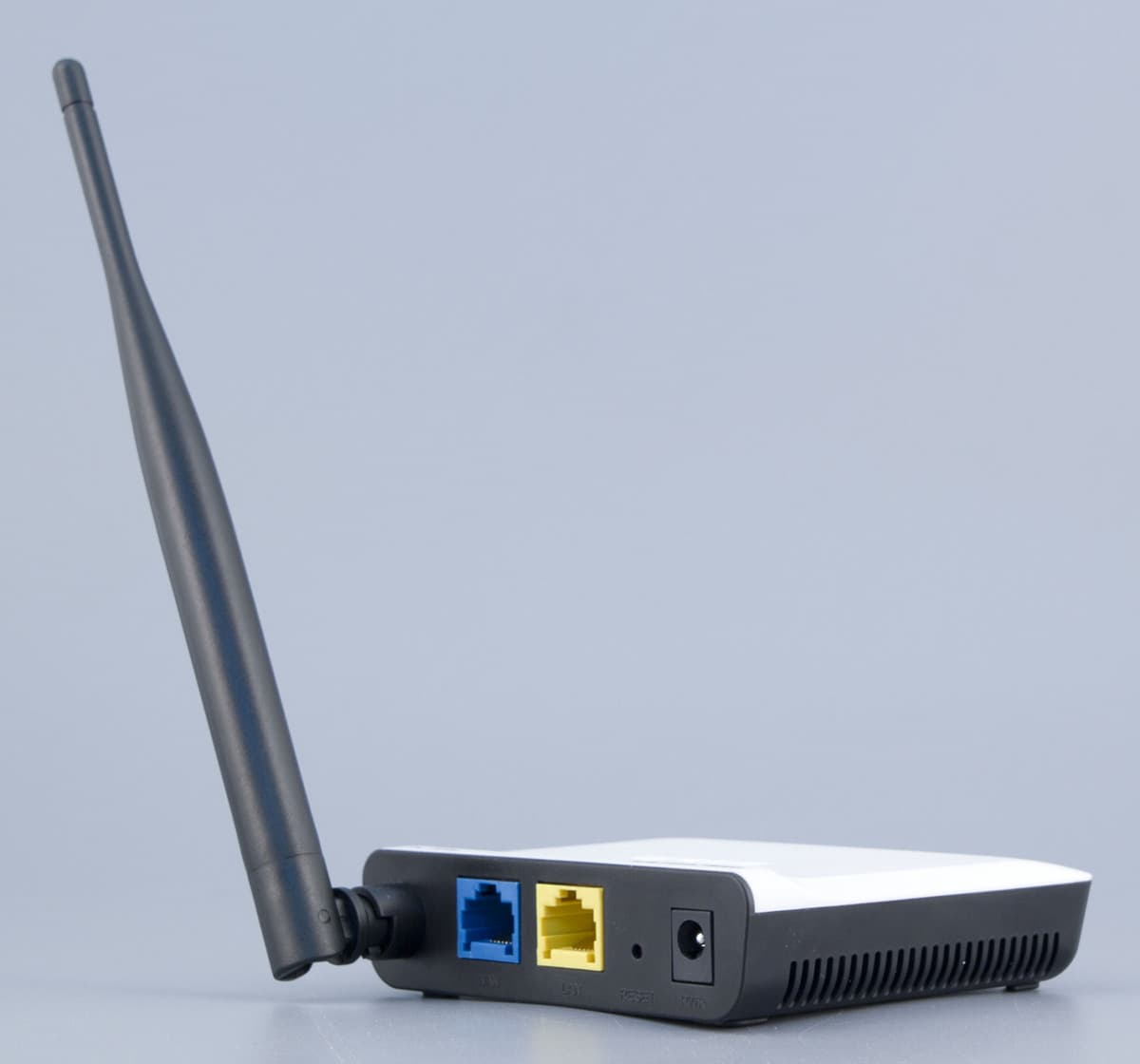

На задней панели находятся разъемы LAN и WAN, скрытая кнопка сброса и вход блока питания. В передней части верхней панели можно увидеть единственный светодиод статуса. Корпус не имеет резиновых ножек и возможности крепления на стену, что можно записать в минусы. Сюда же отнесем и отсутствие кнопки WPS для быстрого подключения клиентов. Для подобного мобильного устройства это явный недостаток.

Вентиляционные отверстия находятся на всей поверхности нижней крышки, и в процессе тестирования не было отмечено проблем с перегревом даже при интенсивной нагрузке.

Аппаратная конфигурация

N3 использует в качестве аппаратной платформы чип Broadcom BCM5356, (кстати, о производителе явно указано на коробке) работающий предположительно на частоте 333 МГц. Объем оперативной памяти составляет 8 МБ, а для хранения прошивки и конфигурации установлен микросхема флэш-памяти на 2 МБ.

На компактной печатной плате можно найти только места под еще несколько светодиодов, консольного порта нет ни в каком виде. Отметим, что на процессоре не установлен радиатор, а антенный кабель припаян прямо к плате. Все контроллеры — два порта 100 Мбит/с для WAN и LAN и беспроводной модуль 802.11n 2,4 ГГц 1T1R — встроены в процессор.

Для тестирования устройства использовалось две версии прошивки — основная от 23 марта 2012 с пометкой «For Russia and Ukraine» (в роутере отображается как V5.07.20_uk от 28 февраля 2012 года) и дополнительная «международная» от августа прошлого года (версия V5.07.25) для теста маршрутизации. Еще раз отметим не очень понятную ситуацию со специальными региональными версиями. Это как минимум неудобно для конечных пользователей, тем более что и международные версии поддерживают такие варианты подключения, как L2TP, широко распространенный у нас.

Настройка и возможности

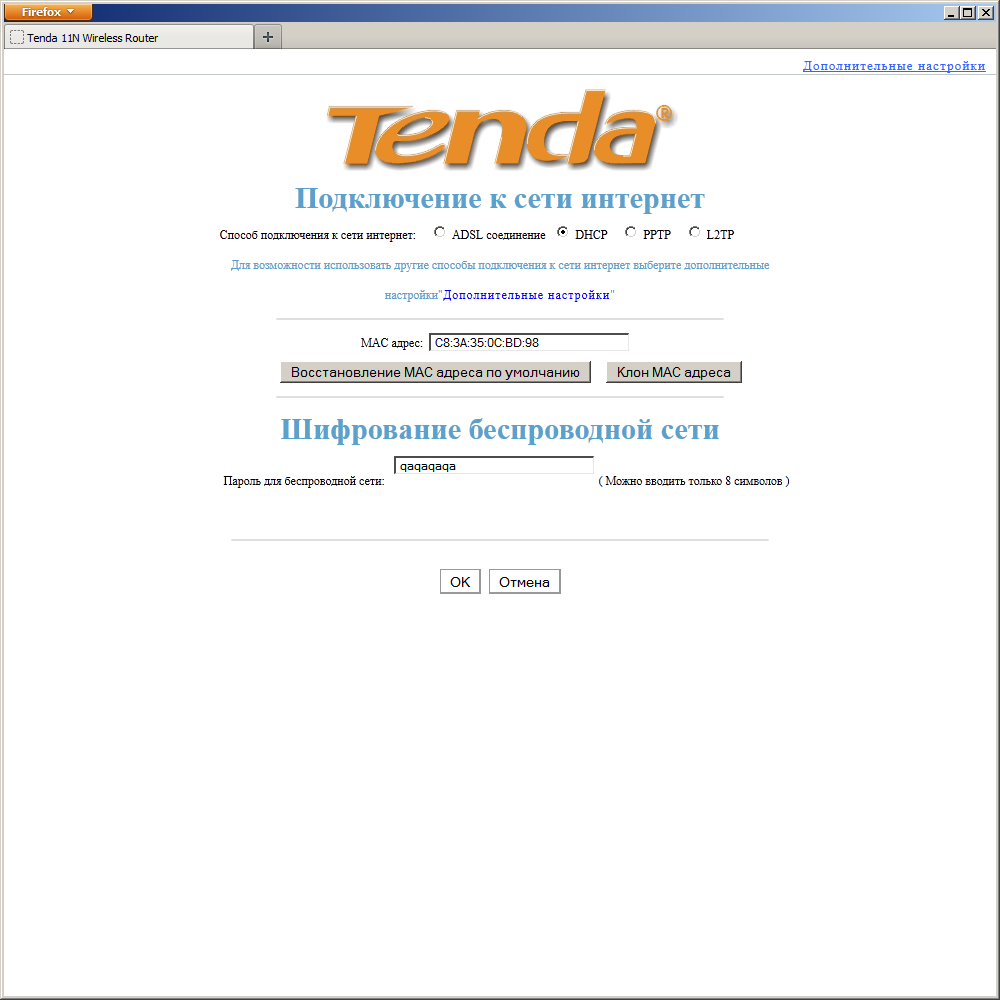

Как и подавляющее большинство других моделей, роутер настраивается через web-интерфейс. Он имеет русскую версию (выбор осуществляется автоматически по настройкам браузера), возможность защиты паролем и встроенную справку. После подключения на первой странице можно быстро настроить тип подключения к сети Интернет и ключ для беспроводной сети. Полная версия интерфейса доступна по ссылке «Дополнительные настройки».

Организация меню, на наш взгляд, не очень удобная — в верхней части окна горизонтально идут основные группы, после выбора нужной, во второй строке появляется соответствующее ей подменю, пункты которого также расположены горизонтально. Учитывая «длинные» русские названия, выглядит это не очень опрятно. Пользователь может разрешить доступ к интерфейсу из интернета для удаленного управления, при этом можно будет выбрать номер порта и IP-адрес(а) допустимых систем.

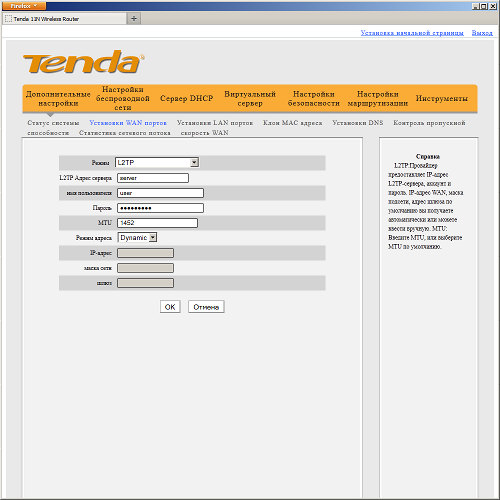

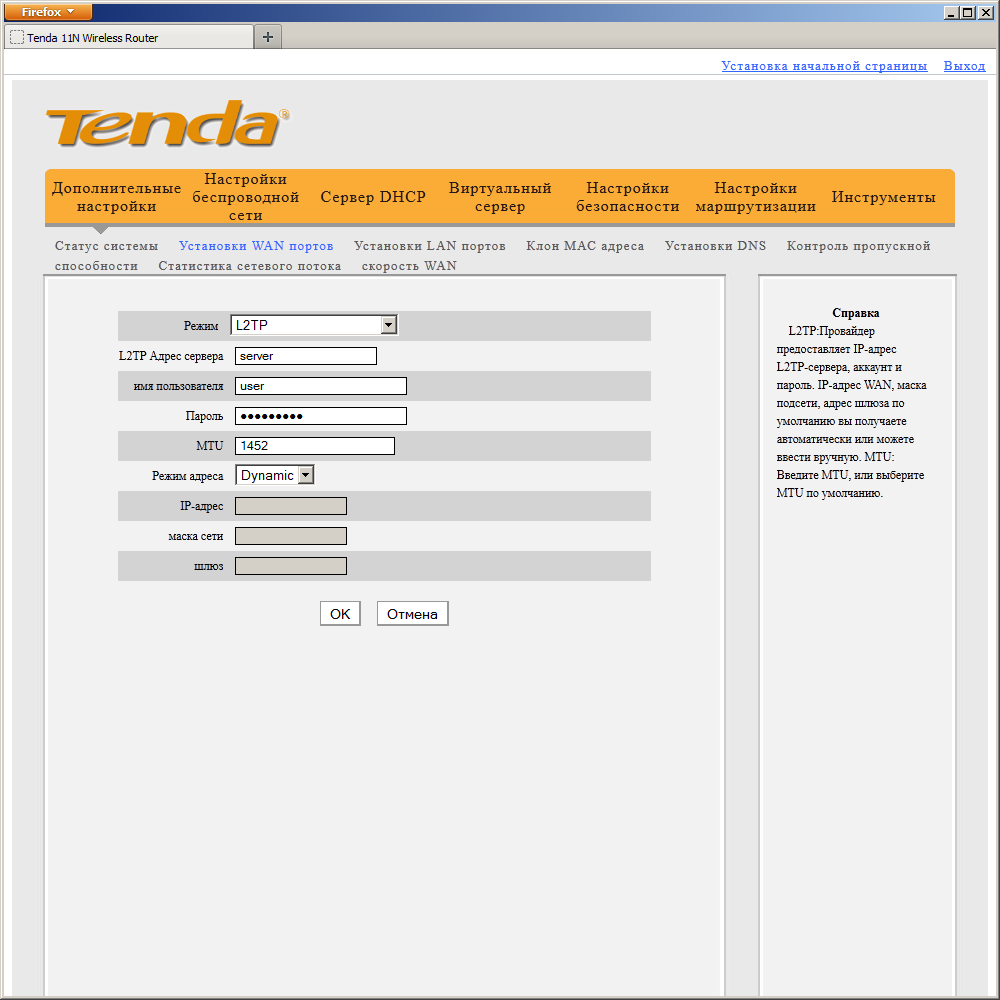

Устройство поддерживает большинство современных вариантов подключения к интернету: постоянный или динамический адрес, PPPoE, PPTP и L2TP. Для режимов работы через сервер можно выбрать только IP-адреса внешнего порта, но это не является проблемой, поскольку обычно адреса выдаются сервером автоматически. Упомянем также и опции по изменению MTU, MAC-адреса порта WAN, скорости порта WAN, адресов DNS-серверов.

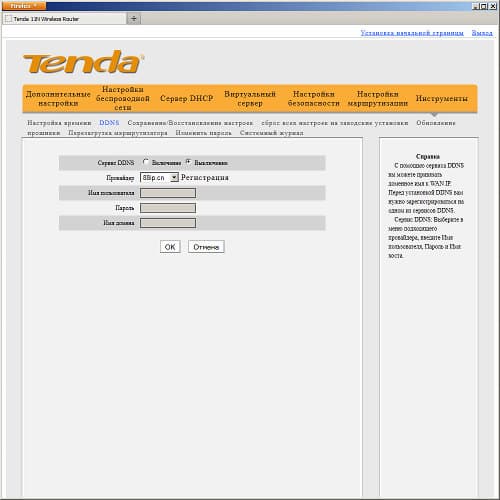

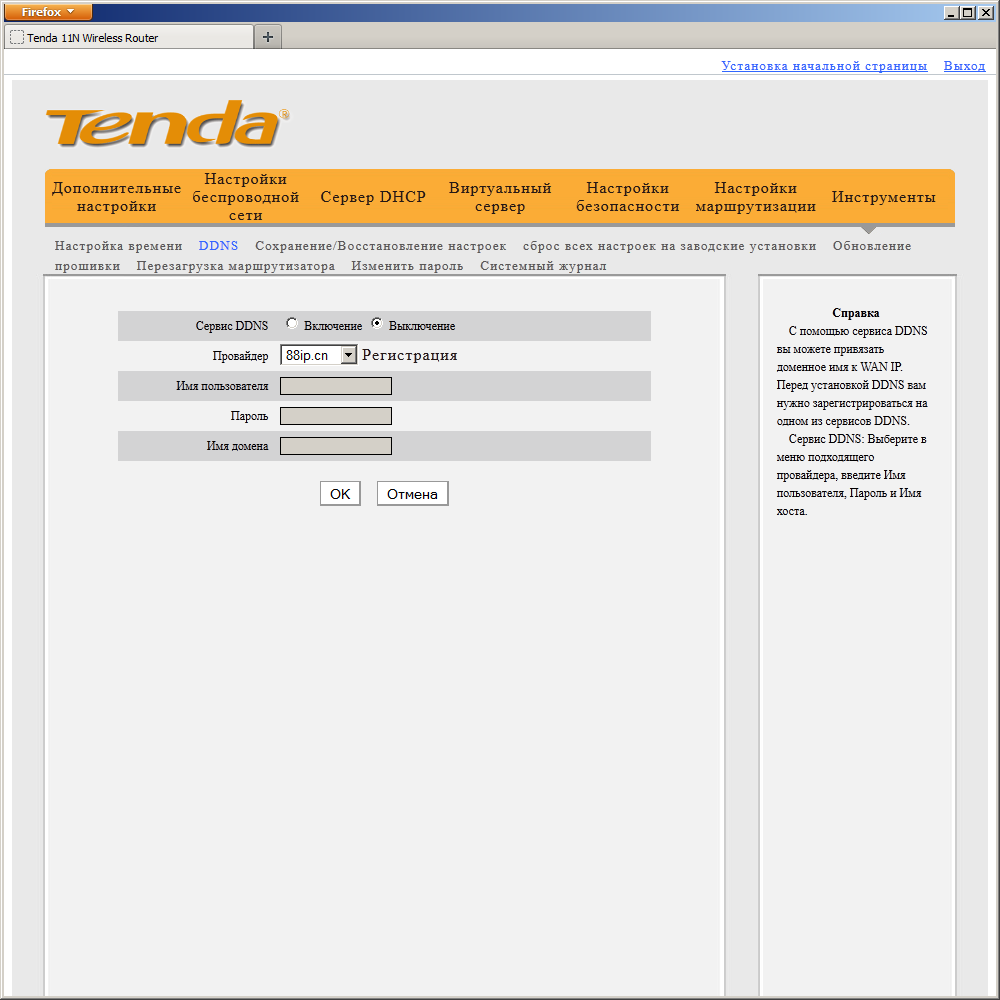

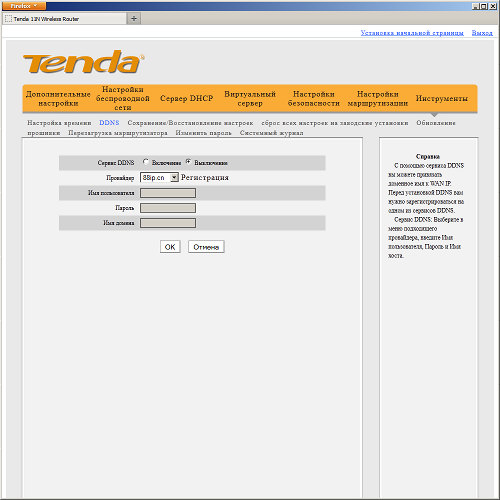

При необходимости пользователь может просмотреть таблицу маршрутизации и добавить в нее собственные маршруты (устройство поддерживает также получение их по DHCP). В роутере есть встроенный клиент DDNS, но он поддерживает только пару редких сервисов, страницы регистрации которых на китайском языке.

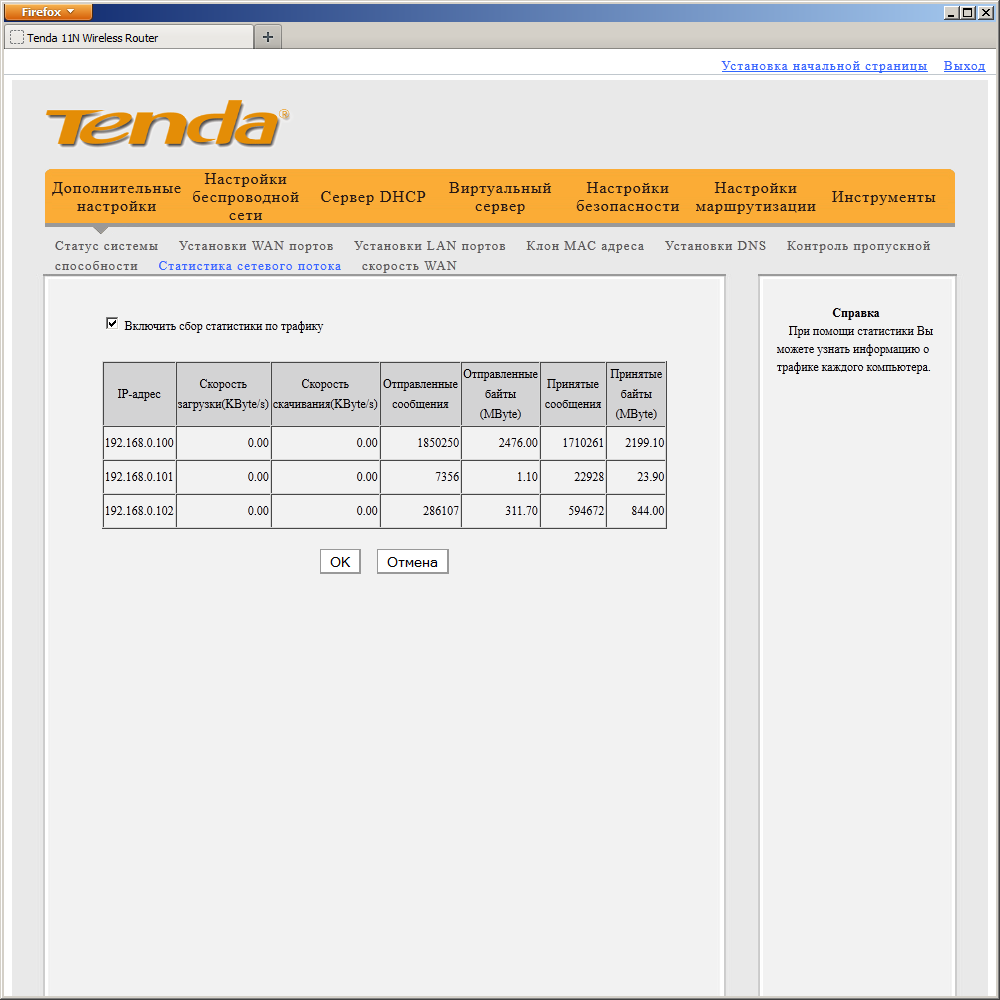

Роутер умеет подсчитывать объем трафика для локальных клиентов. В таблице отображаются текущие скорости и мегабайты загруженного или переданного трафика. Но поскольку не используется разделение по датам и нет даже кнопки обнуления, пользоваться этой функцией не очень удобно.

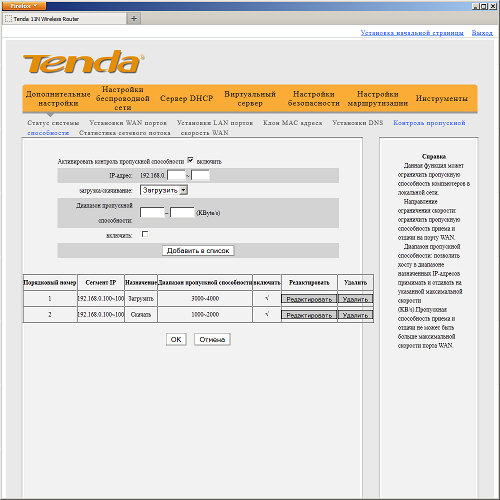

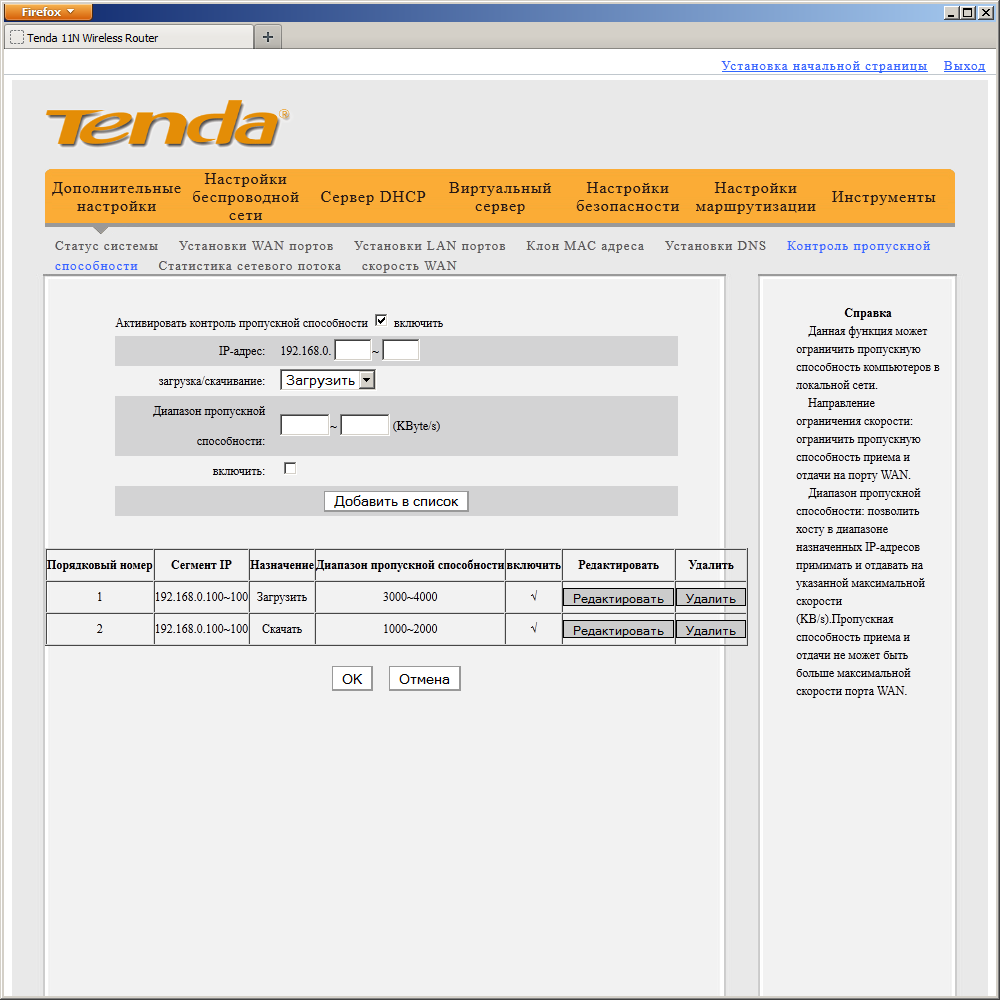

Мы постоянно отмечаем, что она не является обязательной в домашних устройствах и часто может быть скорее вредной, чем полезной, существенно нагружая процессор роутера. Но в рассматриваемой модели она реализована достаточно необычно. Пользователь может установить правила ограничений полосы загрузки или скачивания для одного адреса или группы с указанием минимального и максимального значения скорости в КБ/с. Таким образом, вы сможете ограничить определенных клиентов и дать возможность остальным работать без задержек. Такой подход, сочетающий в себе простоту и удобство настройки, пожалуй, может быть востребован и в домашних условиях.

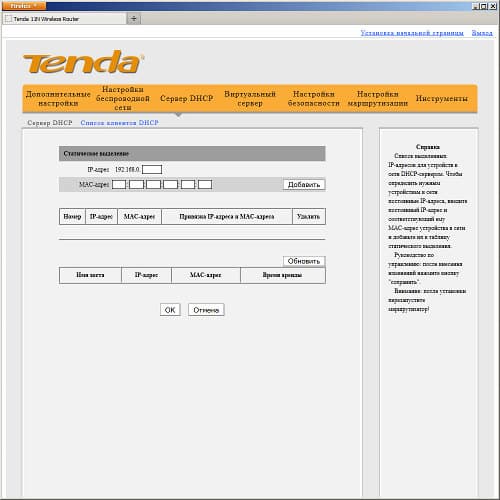

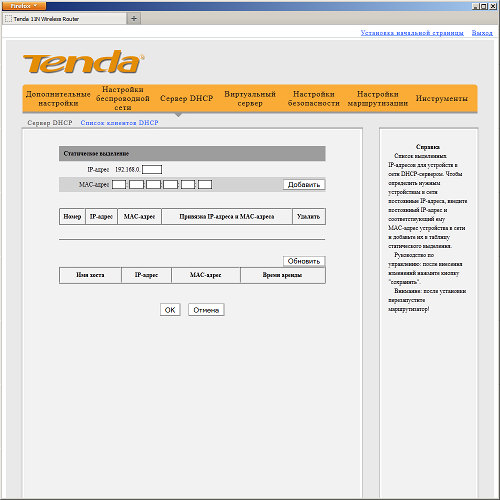

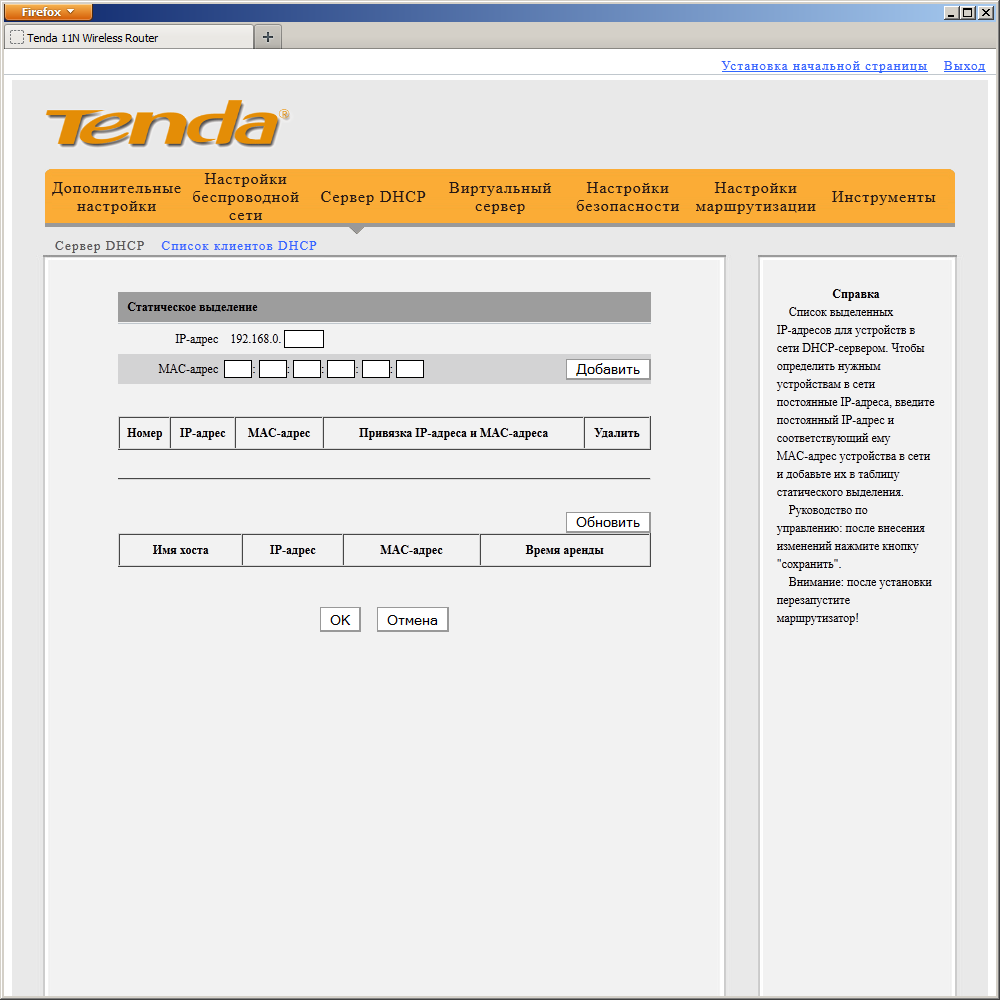

Настройки порта локальной сети тоже стандартны — можно выбрать его адрес и маску (роутер старается следить за правилами при установке маски, что не всегда удобно), включить сервер DHCP, настроить фиксированные назначения MAC—IP (только придется вписывать все значения руками).

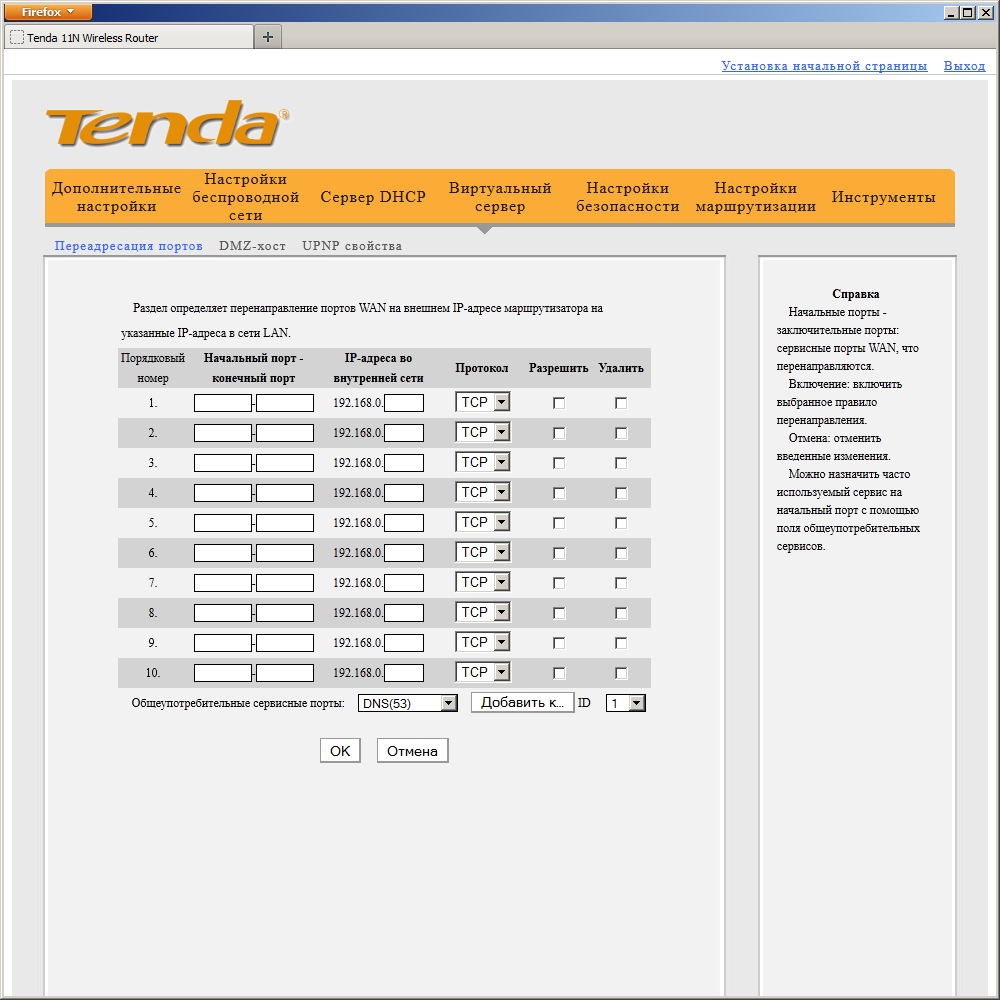

Таблица для трансляции портов может включать в себя до десяти записей. В каждой указывается диапазон внешних портов (внутренние совпадают с внешними), IP-адрес клиента внутренней сети и протокол. Дополнительно поддерживается DMZ и UPnP для автоматического открытия портов программами.

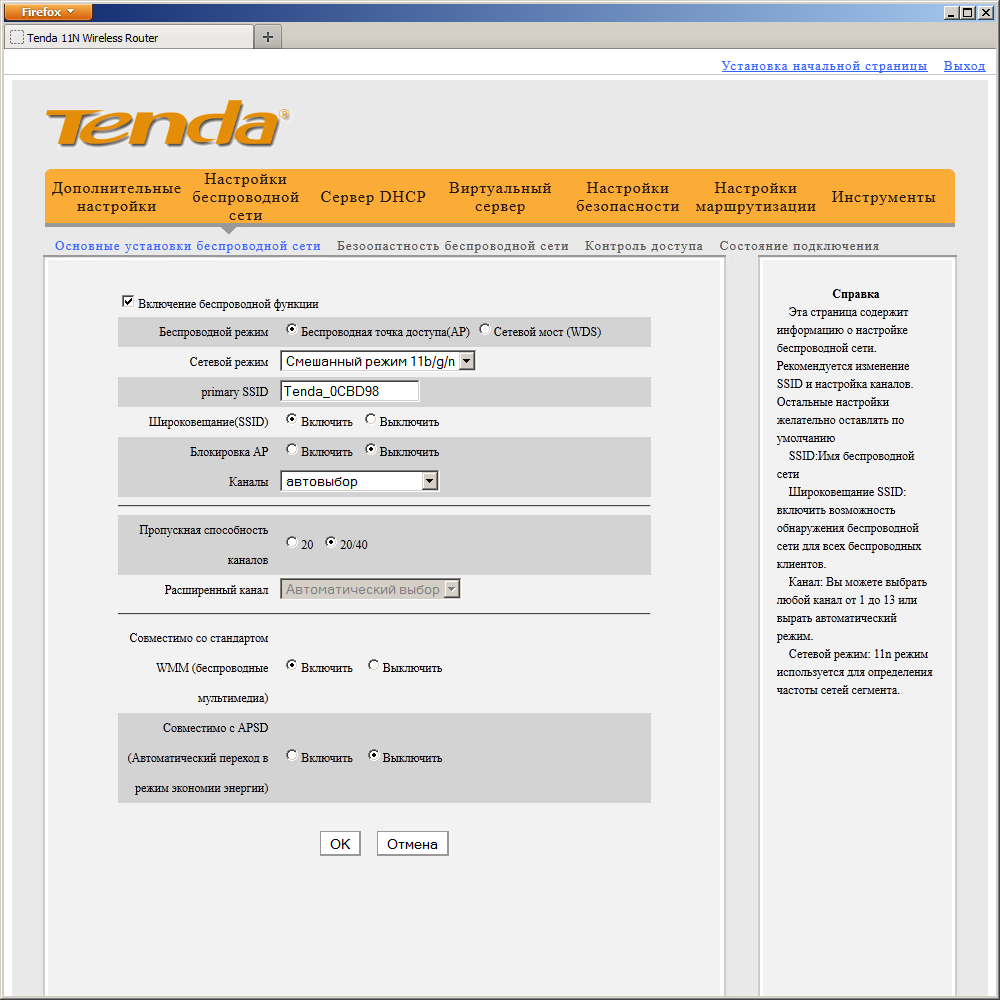

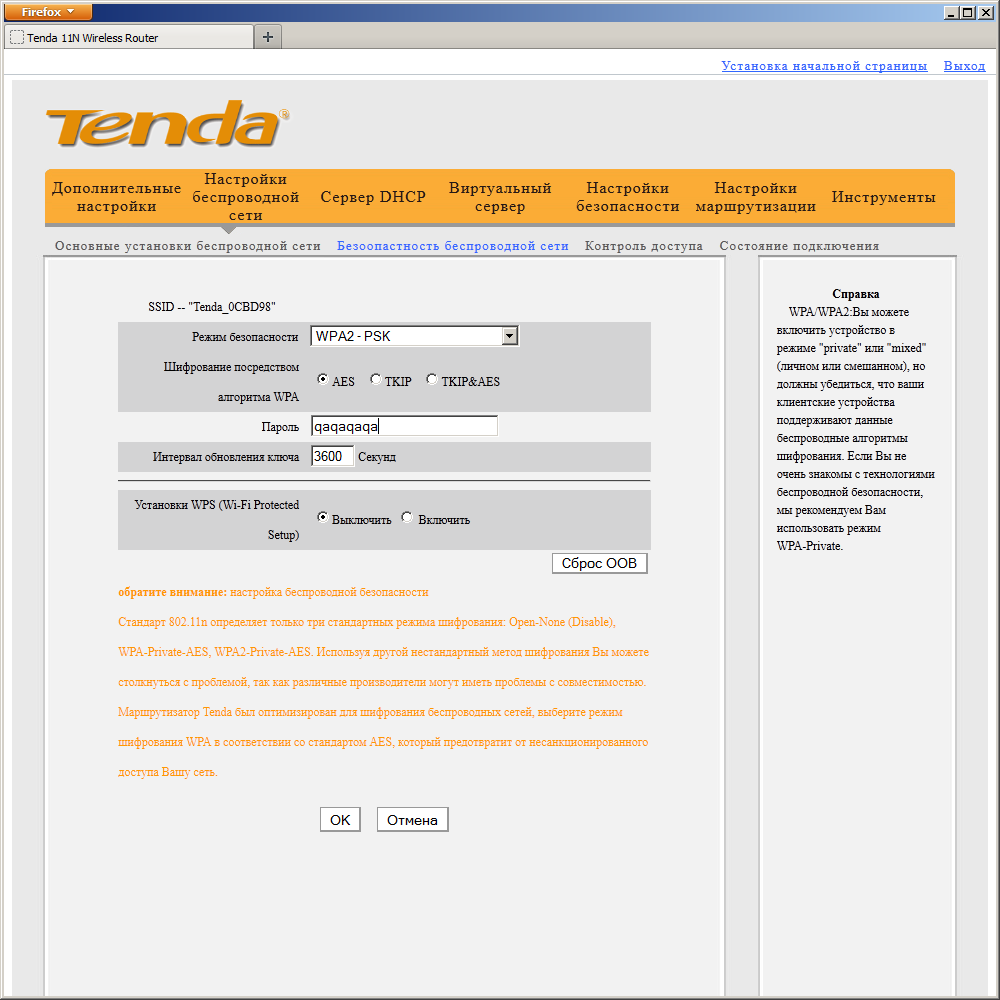

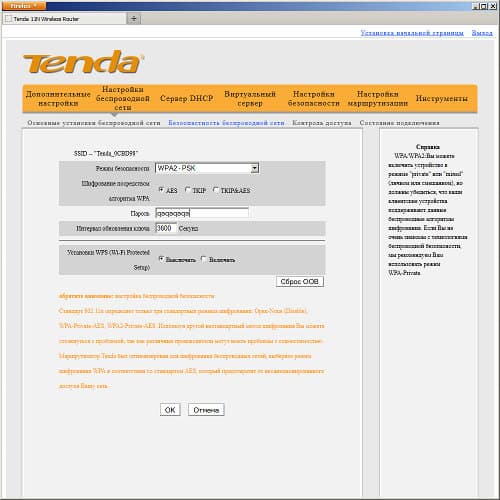

Параметры беспроводного модуля привычные — имя сети, режим (b, g, b/g, b/g/n), выбор канала (от 1 до 11), включение режима 20/40. Устройство может создавать как открытую сеть Wi-Fi, так и защищенную по стандартам WEP, WPA-PSK и WPA2-PSK. Для упрощения подключения клиентов поддерживается технология WPS с использованием PIN, но она включается в качестве альтернативы ручному режиму, а не в дополнение. Заметим, что роутер не принимает некоторые спецсимволы в пароле (например «*»), что как минимум странно.

Дополнительный уровень контроля можно организовать с применением MAC-фильтра, который может работать в режиме «белого» или «черного» списка. На отдельной странице приводится информация о текущих подключениях к беспроводной сети с указанием MAC-адреса клиента и ширины канала.

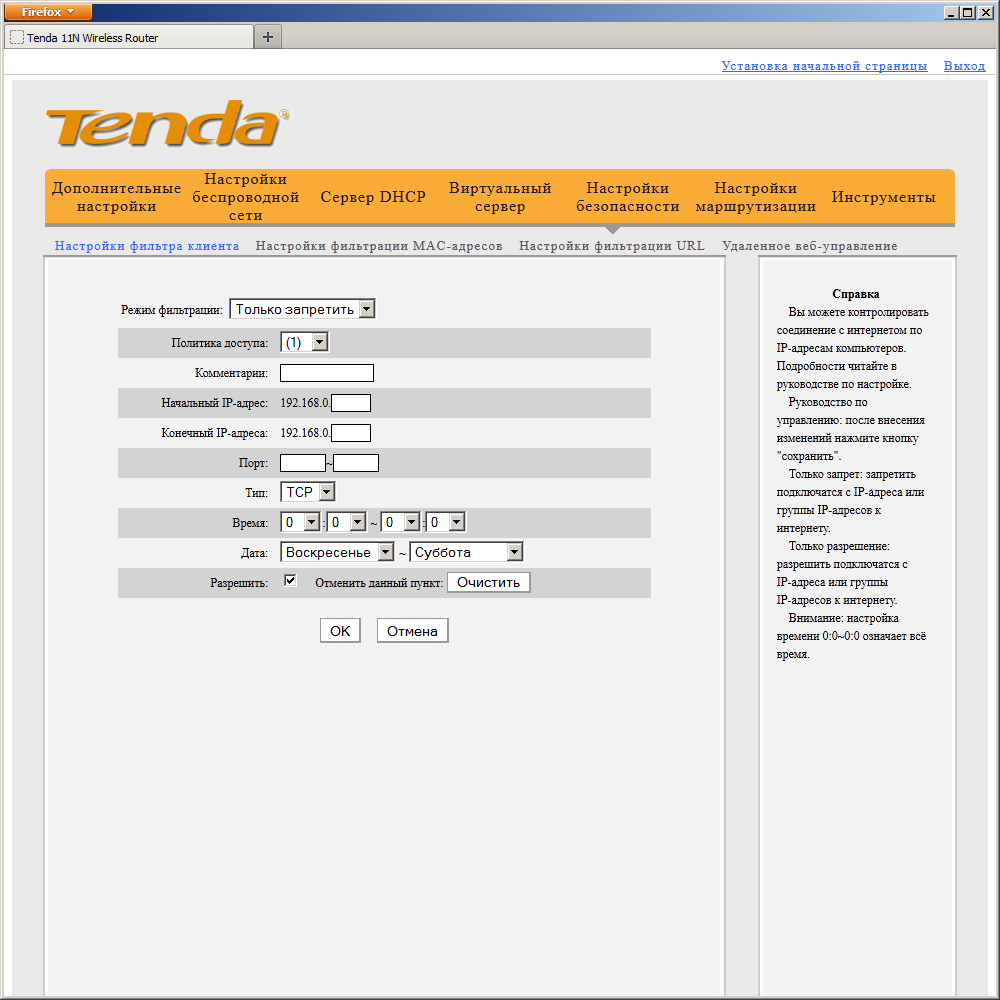

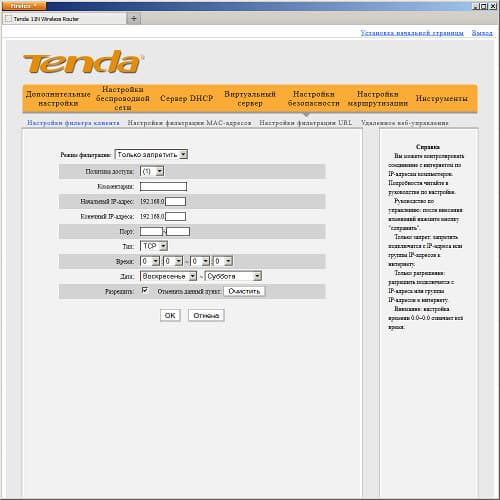

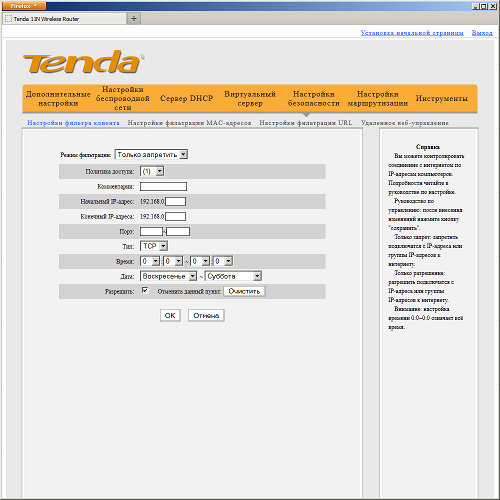

Встроенные функции безопасности и контроля доступа состоят из ограничений доступа систем к интернету и сервисам в нем, а также фильтра URL. В первом случае администратор должен сначала выбрать режим (разрешать или блокировать) и настроить до десяти записей, включающих MAC-адрес, диапазон времени и дней недели. Сделан фильтр не очень удобно, а учитывая, что адреса нужно будет набирать руками, подробной документации нет, перевод неоднозначный, мало кто будет им пользоваться. Аналогично устроен фильтр для сервисов. Только в записях указываются диапазон IP-адресов, диапазон номеров портов и протокол. На наш взгляд, эта функция тоже будет использоваться редко. Немного проще и понятнее с фильтром ключевых слов в URL. Но и здесь объем таблицы тоже десять записей, что существенно снижает интерес пользователей.

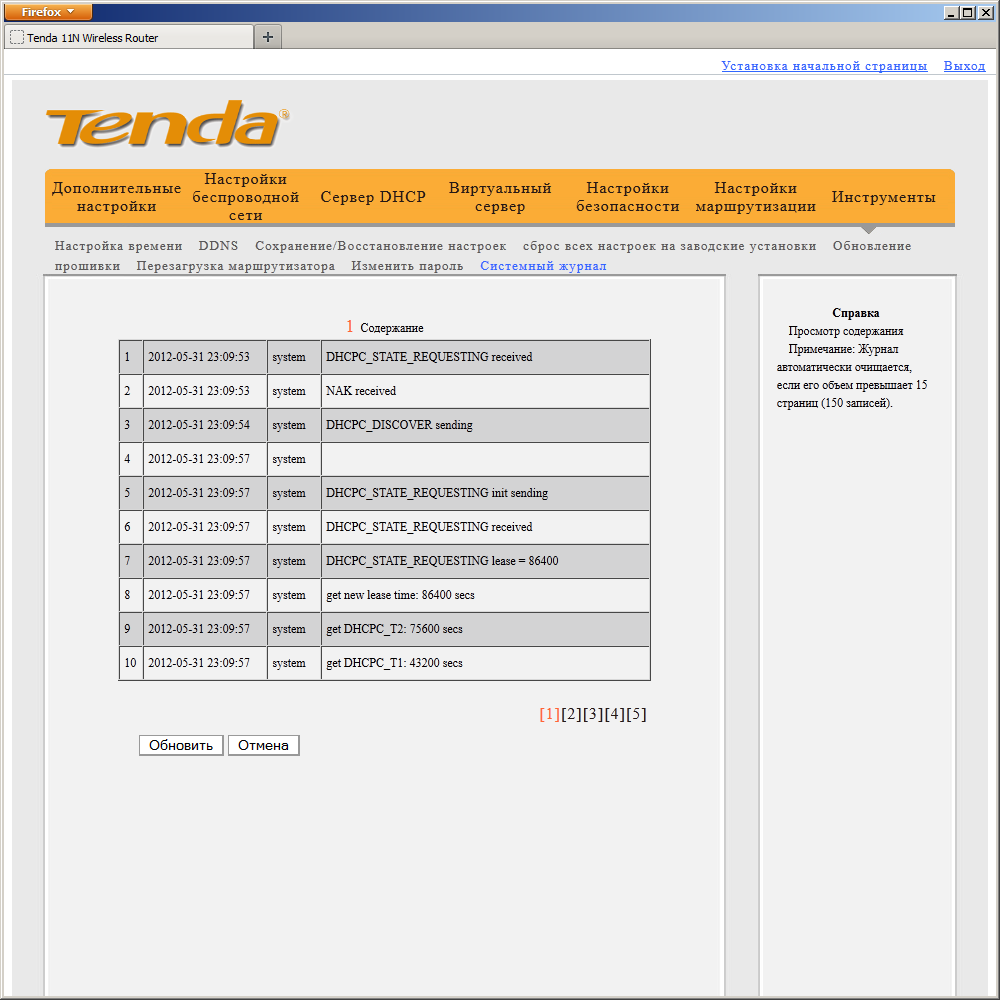

Системные настройки устройства включают в себя изменение пароля администратора, установку встроенных часов (возможна синхронизация через интернет), обновление прошивки, сохранение/восстановление/сброс конфигурации. Присутствует также опция по перезагрузке роутера. Журнал событий хранится только в самом устройстве, он достаточно подробный, но пользоваться не очень удобно — нет фильтров, а на каждой странице умещается только десять записей.

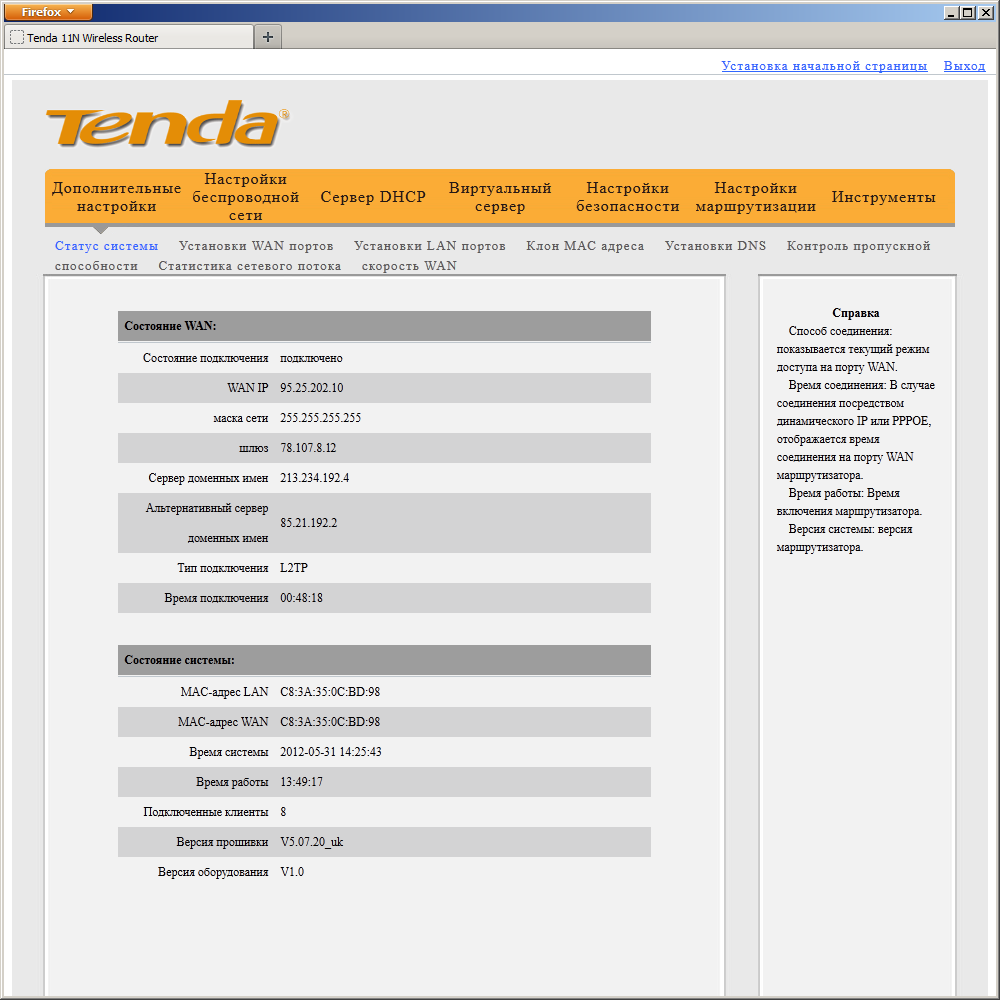

Текущий статус роутера можно посмотреть на специальной странице. К сожалению, информация на ней приводится не полная — без параметров беспроводного сегмента.

Адаптер Tenda W311MI

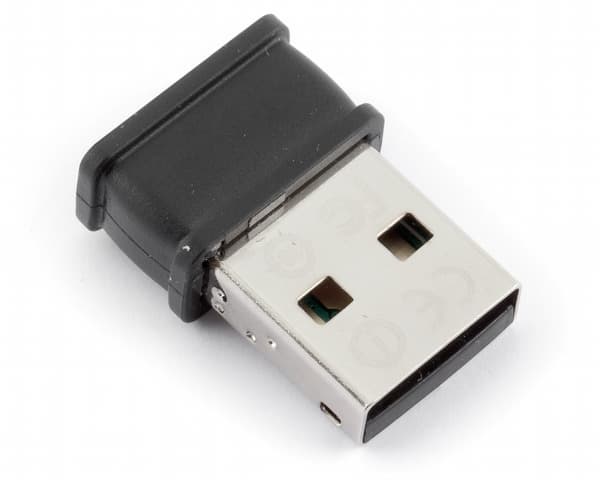

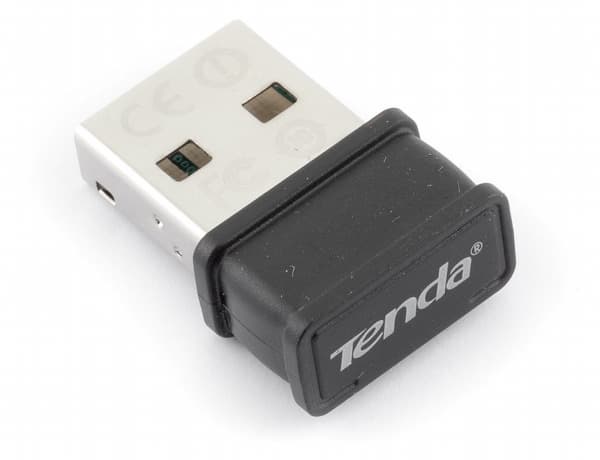

Совместно с роутером мы также протестировали адаптер W311MI. Это компактное USB-устройство выступает из корпуса системы всего на 8 мм. В комплект поставки входит адаптер, компакт-диск и гарантийный талон.

Интересно, что на диске, кроме традиционных руководств и драйверов для семейства Windows, можно также найти файлы для Linux и Mac OS, хотя и не слишком свежих версий. Диск идет сразу на несколько моделей адаптеров, и уверенности в том, что на нем есть драйвера под альтернативные ОС именно для W311MI, у нас нет. Дополнительно можно использовать утилиту для организации на базе адаптера точки доступа (в Windows).

Устройство основано на одночиповом решении Ralink RT5370, оно поддерживает диапазон 2,4 ГГц и режим 1T1R для 802.11n с максимальной технической скоростью 150 Мбит/с. Во время тестирования на высокой нагрузке адаптер достаточно сильно нагревался, но на скорость работы это не влияло.

Производительность

Тестирование роутера на канале 100 Мбит/с с прямым подключением показало его способность обработать p2p-трафик на полной скорости. Настройка для «Билайн Интернет» в режиме L2TP также не вызвала проблем. Нагрузка торрент-клиентом также подтвердила выносливость роутера при большом числе подключений (1500 и более). В этом случае можно было пользоваться и интернетом, доступ к web-интерфейсу роутера также работал с обычной отзывчивостью.

Однако если в этом случае попробовать посмотреть IPTV (роутер поддерживает мультикаст-трансляции, в том числе и по Wi-Fi), то на изображении будут помехи от недостаточной полосы пропускания. И даже существенное ограничение uTorrent (10 заданий, скорость 500 КБ/с, 100 подключений) не позволяло добиться идеального изображения.

Для роутеров начального уровня мы используем стандартный набор синтетических тестов с использованием программы IxChariot для исследования предельных возможностей. Они включают в себя измерение скоростей маршрутизации в режимах с прямым подключением и PPPoE/PPTP/L2TP и работы беспроводных клиентов. Начнем с сегмента LAN-WAN, результаты которого на прошивке «For Russia and Ukraine» представлены на первом графике.

Цифры показывают, что Tenda N3 может успешно загружать данные из интернета во всех режимах на скоростях около 90 Мбит/с, что является хорошим результатом для бюджетного устройства. Полнодуплексный режим у него тоже неплох, хотя с PPTP и L2TP уже явно видно снижение производительности.

Данная модель способна предоставлять одновременный доступ к сегменту сети провайдера при работе в режимах с сервером доступа. Посмотрим, как распределяются скорости при одновременной загрузке данных от провайдера и из интернета.

Практически симметричная картина без каких-либо существенных провалов.

Для определенности мы также провели обе группы тестов и с прошивкой V5.07.25. Результаты предоставлены на второй паре графиков.

Как видите, заметных отличий в данном случае нет. «Русская» прошивка немного быстрее при работе в два направления с PPTP и во всех тестах с L2TP. Так что тестирование беспроводного сегмента проводилось именно с ней.

В качестве клиентских адаптеров использовались D-Link DWA-140, Intel 5300, LevelOne WUA-0603, Netgear WNA1100, Netgear WNDA4100, Tenda W311MI, TP-Link TL-WN821N. Расстояние между тестируемыми устройствами составляло около пяти метров. В эфире присутствовало несколько соседних сетей с незначительным уровнем сигнала. Точка доступа в роутере была настроена в режиме b/g/n с автоматическим выбором канала, включением опции 20/40 и WPA2-PSK.

Результаты получились ожидаемые для данного типа беспроводной точки доступа — большинство устройств показало более 80 Мбит/с при работе в одном направлении. Так что если сравнивать с сетями прошлого поколения — можно отметить рост более чем в три раза. А больше всего радует на графике стабильность — цифры мало зависят от типа контроллера на стороне клиента.

Что касается адаптера Tenda W311MI, то он тоже выступил неплохо, особенно если учесть его компактный размер. Все-таки скорость работы беспроводного оборудования очень зависит от особенностей установленной антенны, так что 70 Мбит/с на прием и почти 50 Мбит/с на передачу в этих условиях выглядят заманчиво. Тем более что поддержка данного чипсета есть во многих медиаплеерах.

Рассматриваемая модель роутера имеет только один проводной порт локальной сети. Конечно, можно использовать любой коммутатор для увеличения числа портов, но более простым решением будет подключение клиентов по Wi-Fi. Последний тест в этой статье показывает, на что может рассчитывать пользователь ноутбука при работе на высокоскоростном интернет-канале: в нем измеряется скорость обмена локального беспроводного клиента с интернетом. Как вы помните, у устройств с невысокой производительностью сочетание VPN-подключения с Wi-Fi может вызвать ограничения в скорости. Тест проводится с адаптером Intel 5300.

Действительно, в данном сценарии скорость доступа беспроводных клиентов заметно отличается от их производительности при работе с проводной локальной сетью. Особенно это заметно с PPTP и L2TP. Но если смотреть на абсолютные цифры, то 50-70 Мбит/с остаются хорошим результатом.

Выводы

Tenda N3 является достаточно интересным представителем класса бюджетных беспроводных маршрутизаторов. Конфигурация из одного порта WAN, одного LAN и встроенной беспроводной точки доступа стандарта 802.11n с максимальной скоростью работы 150 Мбит/с может устроить большинство пользователей, которым не требуется быстрая работа в домашнем сегменте сети.

Устройство поддерживает доступ в локальную сеть провайдера в режимах работы через сервер доступа и имеет возможность работы с трансляциями IPTV, что достаточно актуально для локального рынка. Отличительной особенностью модели также является компактный и практичный корпус.

Прошивка обеспечивает все базовые функции домашнего роутера, включая сервер DHCP, трансляцию портов, UPnP, ограничения доступа, настройку маршрутов, ведение журнала событий. Отметим интересную реализацию контроля трафика, которая позволит ограничить слишком активных клиентов и дать остальным возможность пользоваться интернетом.

Тесты производительности показали, что роутер успешно справляется с высокоскоростными тарифными планами при любом типе подключения. Беспроводной контроллер способен обеспечить 80 Мбит/с и более, что является хорошим показателем для использованной конфигурации. Конечно, не стоит ждать чудес от недорогой платформы — в случае VPN-подключений сегмент Wi-Fi будет снижать скорость, а при работе с p2p-приложениями может пострадать IPTV.

Протестированный вместе с роутером компактный адаптер Tenda W311MI хорошо зарекомендовал себя в тестах. Он использует известный чип производства Ralink, совместим не только с компьютерами, но и с медиаплеерами и обеспечивает достаточно высокую скорость работы.

Кроме компактного размера, устройства имеют и привлекательную стоимость. Роутер Tenda N3 предлагается примерно за 900 руб., а за адаптер W311MI просят около 300 рублей.



Благодарим компанию OST-COM
за предоставленное на тестирование оборудование
