Беспроводной маршрутизатор NETGEAR WNDR3700


Компания NETGEAR является одним из лидеров рынка домашнего сетевого оборудования. В арсенале этого производителя представлен весь спектр современных устройств — от коммутаторов до сетевых накопителей и медиаплееров.

К сожалению, некоторые продукты явно ориентированы на североамериканский рынок. Мы уже отмечали пристрастие к интеграции с он-лайновыми сервисами и отсутствие локализации. Однако работы в этом направлении ведутся и у некоторых роутеров даже есть русскоязычный Web-интерфейс. Впрочем, для данного класса устройств это не очень критично.

Окончательное принятие высокоскоростного стандарта беспроводной связи 802.11n дало новый толчок рынку домашних маршрутизаторов. Сегодня лучшие модели уже обязаны иметь гигабитные проводные порты и 3×3 MIMO радиомодуль стандарта 802.11n. Естественно, это должно быть поддержано и производительным процессором. Сегодня мы протестируем топовое устройство данного класса от NETGEAR — беспроводной роутер WNDR3700.

Комплект поставки

Маршрутизатор поставляется в достаточно крупной коробке, оформленной в фирменных синих и желтых тонах. Большинство надписей на упаковке на английском языке, а вот описание есть и на русском.

У многих устройств сегодня функционал так быстро меняется с выходом новых прошивок, что делать печатные руководства становится бессмысленно. Так что у данной модели в комплекте кроме роутера, блока питания (12 В 2,5 А), подставки и сетевого кабеля есть только компакт-диск с краткой листовкой и программами для настройки устройства.

Полное руководство предлагается скачать с сайта производителя. Русской версии у него, к сожалению, нет.

Внешний вид

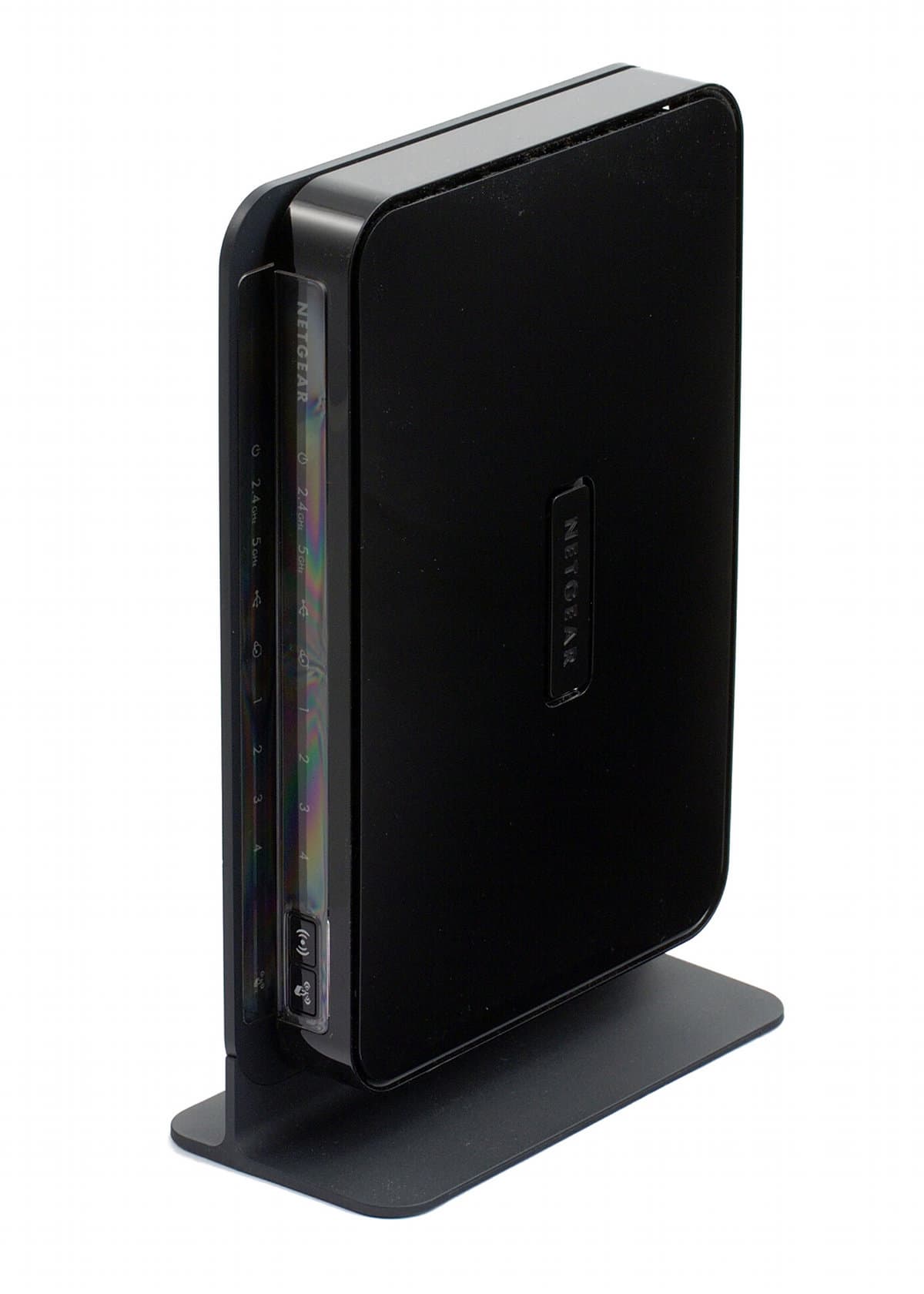

Маршрутизатор производит очень приятное впечатление внешне — тонкий стильный корпус из темного пластика, необычная форма, многоцветные индикаторы с четкими подписями. Правда верхняя крышка выполнена в глянце, что конечно красиво, но все-таки не очень функционально для подобных устройств класса «повесил за шкаф и забыл».

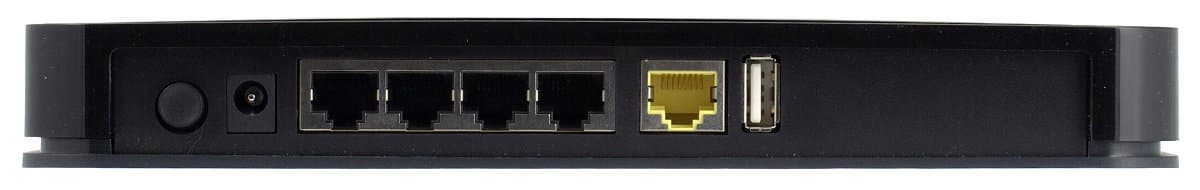

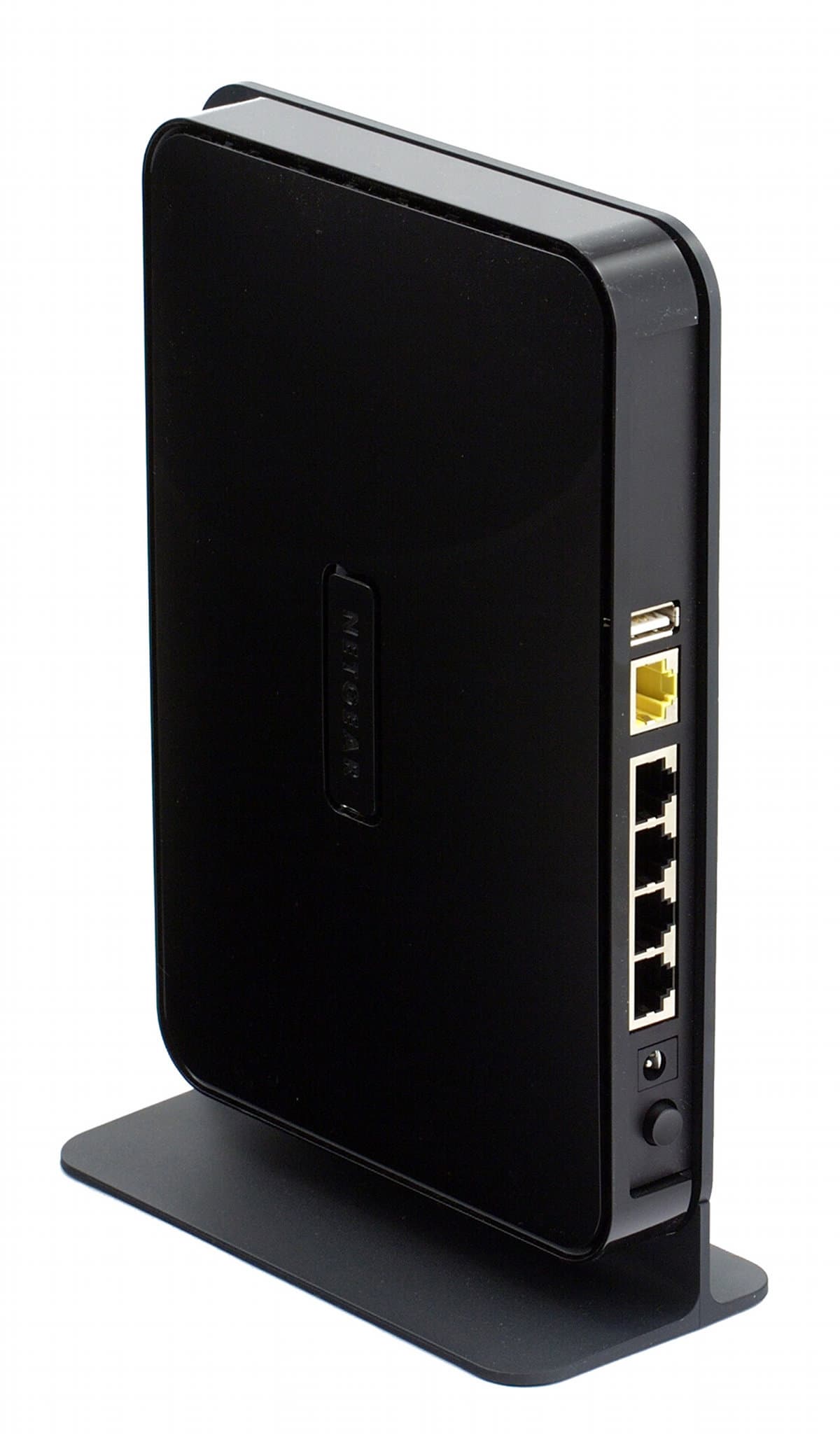

Сам корпус предлагается устанавливать в нескольких вариантах — его можно расположить на горизонтальной поверхности на резиновых ножках, вертикально после монтирования подставки, повесить на стену на предусмотренные крепления. Размеры его достаточно крупные — 22x16x3,5 сантиметра. Однако из-за использования внутренних антенн он не смотрится переростком.

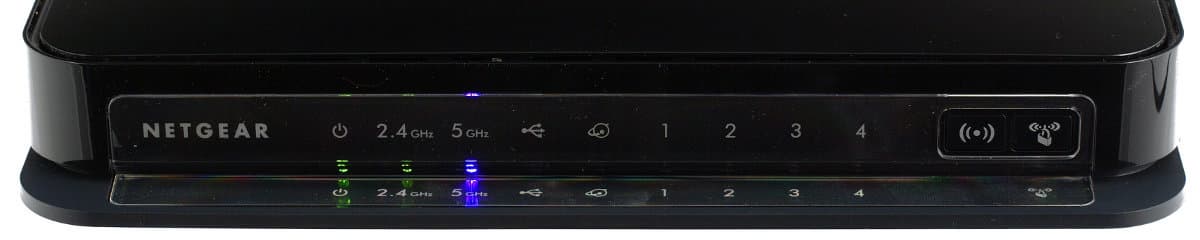

На переднем торце можно обнаружить девять индикаторов — питание, два для статуса беспроводной сети диапазона 2,4 ГГц и 5 ГГц, состояние порта USB, подключение к Интернет и четыре для проводных портов. Также есть кнопки включения Wi-Fi и WPS. Все порты для подключения устройства находятся традиционно сзади — один порт WAN, четыре порта LAN, разъем USB для подключения внешних носителей, вход для блока питания и аппаратный выключатель. Кнопка сброса расположена на дне устройства. Здесь же можно увидеть наклейку с данными по настройке устройства и описание индикаторов.

В целом за внешний вид можно поставить твердую пятерку — он отлично соответствует образу качественного, дорогого и функционального роутера.

Начинка

Удивительно, но резиновые ножки, за которыми находятся винты корпуса, не приклеены на двухсторонний скотч, как это обычно бывает, а выполнены как многоразовые «крышечки». Поддадимся соблазну и посмотрим на печатную плату устройства. Однако здесь нас ждет разочарование — большинство интересных микросхем скрыты за радиаторами и экранами. Так что нам удалось определить только объем оперативной и флеш-памяти, они составляют 64 и 8 МБ соответственно. Цифры подтвердились и при подключении через консоль. Переписка с производителем позволила уточнить конфигурацию: процессор Atheros AR7161, коммутатор RTL8366SR-G920B, радиоблоки AR9220 и AR9223. Точных подтверждений частоты процессора найти не удалось, но судя по некоторым косвенным признакам и информации производителя, она составляет внушительные 680 МГц.

Интересно выполнены антенны. Роутер имеет два независимых радиоблока — для частот 2,4 и 5 ГГц. Каждый из них работает в двухканальном режиме и имеет по паре двойных реализованных прямо на печатной плате антенн. При необходимости пользователь может подключить и внешние — есть четыре миниразъема (по два на радиоблок).

Упомянутая выше кнопка Wi-Fi, расположенная на лицевой стороне устройства, может использоваться для оперативного включения/выключения беспроводных интерфейсов. Достаточно интересная функция, редко встречающаяся в домашних роутерах.

Настройка и функционал

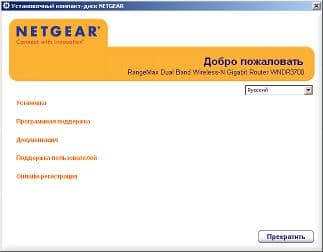

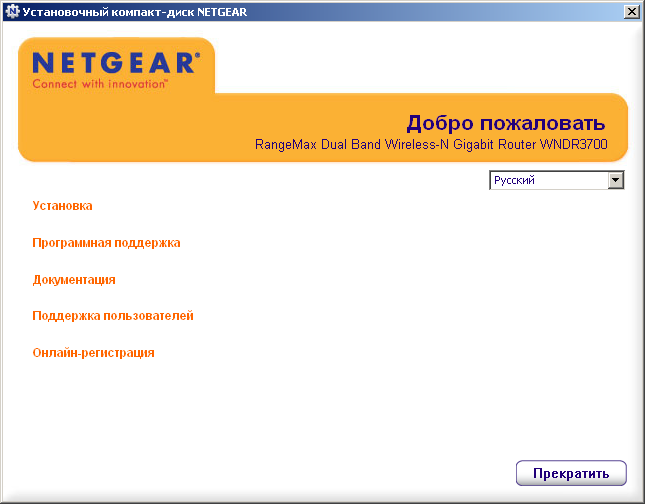

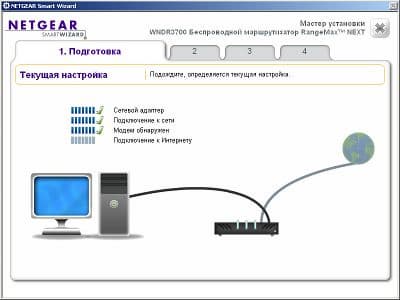

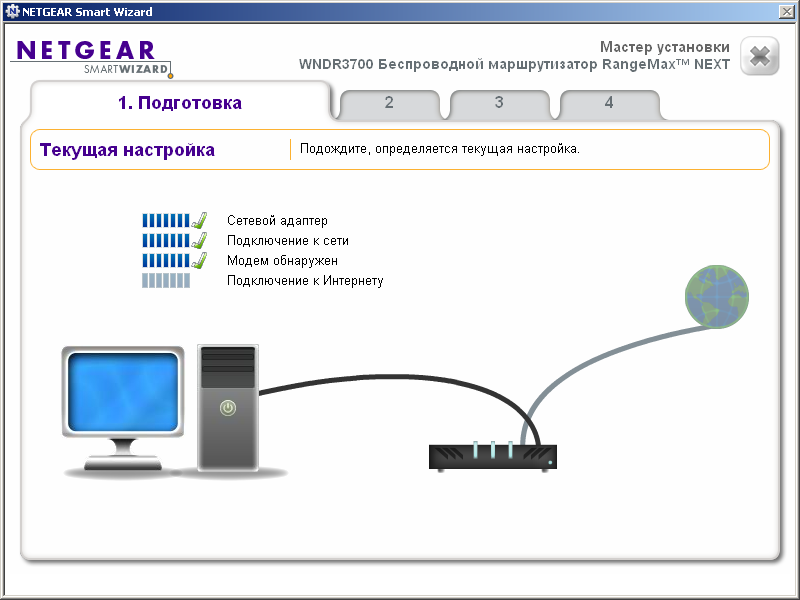

Производитель настойчиво советует пользователю сначала ознакомиться с руководством, разместив наклейку с изображением компакт-диска на сетевых разъемах. Последним пунктом в «быстром начале работы» идет запуск комплектной программы для настройки роутера.

Мы попробовали ей воспользоваться и выяснили, что в реальности программа может помочь только в самых простых вариантах доступа к Интернет. Однако настроить безопасную Wi-Fi сеть она может.

Так что большинству пользователей придется использовать Web-интерфейс. После искреннего восторга по поводу дизайна устройства и заявленного функционала, его вид вызывает недоумение. Как будто запал или финансирование закончились и на его программирование наняли студентов-практикантов.

Конечно же, имеющий опыт пользователь сможет им воспользоваться, однако остальным скорее всего придется читать руководство и долго думать. Что ж, попробуем разобраться и мы.

Окно разделено на три части — привычное дерево меню слева, основная страница с параметрами в центре и достаточно информативная справка справа. WNDR3700 – одна из немногих моделей, интерфейс которой имеет русский перевод. Качество его в целом неплохое. Поскольку мы уже испробовали помощника, то в этот раз попробуем ручной режим настроек.

Итак, пункты меню собраны в шесть групп. Причем последняя — это ссылки на документацию и базу знаний по продукту на сайте NETGEAR. Так что остается пять.

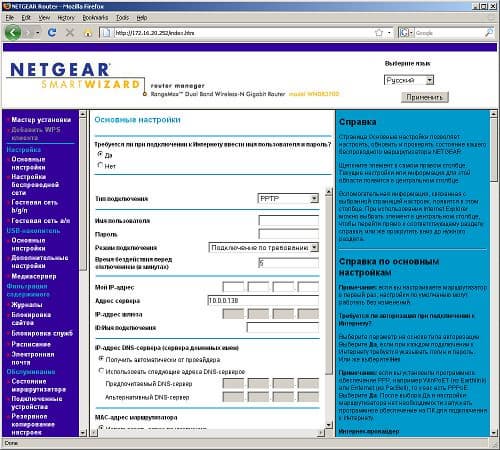

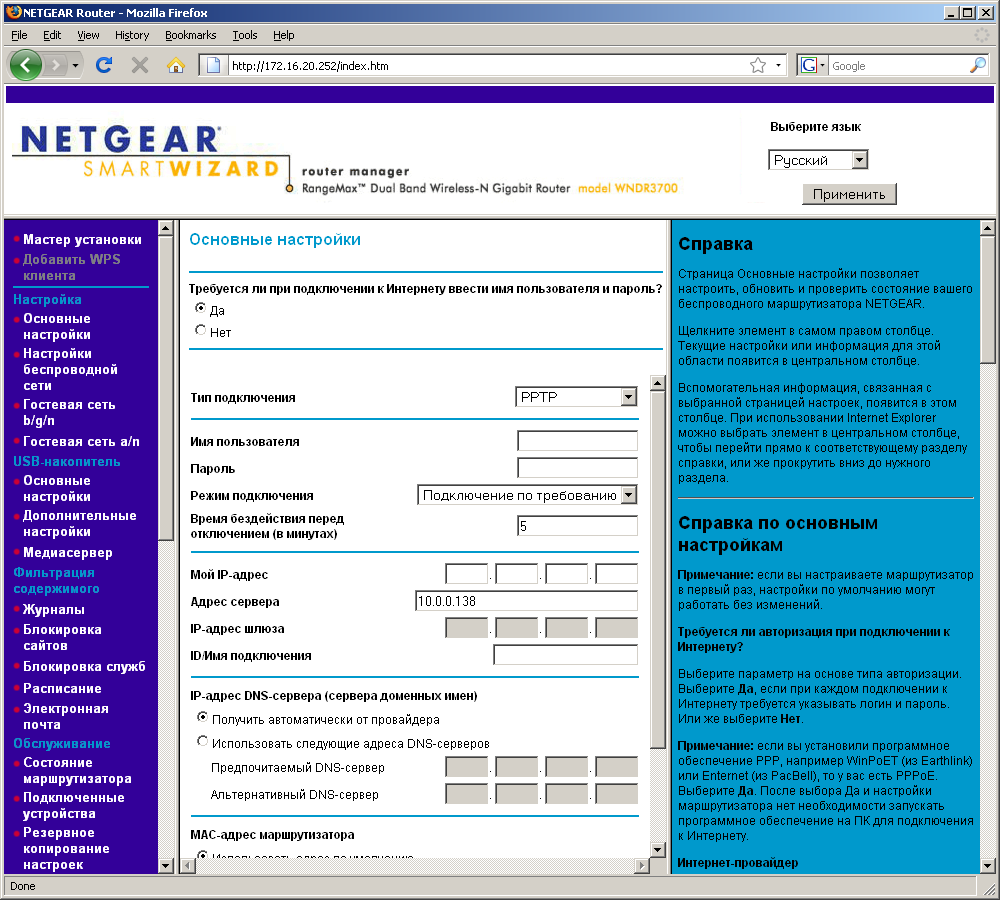

В первой, под громким названием «Настройка» есть четыре страницы. «Основные настройки» посвящена выбору параметров подключения к сети Интернет. Вариантов тут немного — прямое подключение со статическим или динамическим адресом, PPPoE и PPTP. Сервер в последнем случае может находиться и за шлюзом, а указать его можно не только по IP-адресу, но и по имени. При использовании PPTP, связь с сегментом сети провайдера не теряется и пользователь может одновременно работать как с Интернет, так и с локальным ресурсами. Предусмотрена и возможность смены MAC-адреса порта WAN.

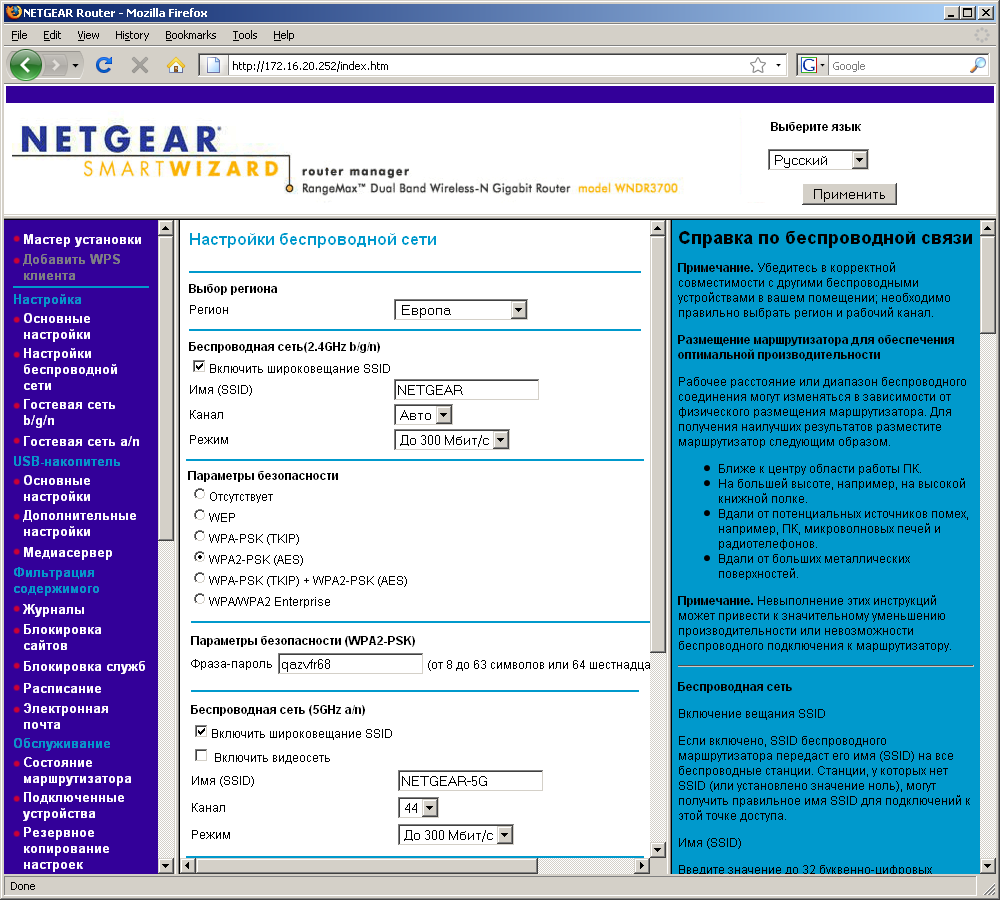

На второй странице расположены настройки беспроводных сетей. Рассматриваемое устройство имеет два независимых радиоблока, работающих на частотах 2,4 и 5 ГГц. В первом случае поддерживаются стандарты 802.11b/g/n, а во втором — 802.11a/n. Подобное решение позволяет наиболее эффективно использовать современные устройства, однако вопрос о допустимости работы на 5 ГГц в России остается открытым. Сети могут иметь разные имена и разные настройки безопасности. Поддерживаются WEP, WPA/WPA2-PSK и WPA/WPA2 через Radius-сервер. Явного выбора двухканального режима для 802.11n нет, но один из параметров (выбор максимальной скорости) позволяет его активировать в автоматическом режиме.

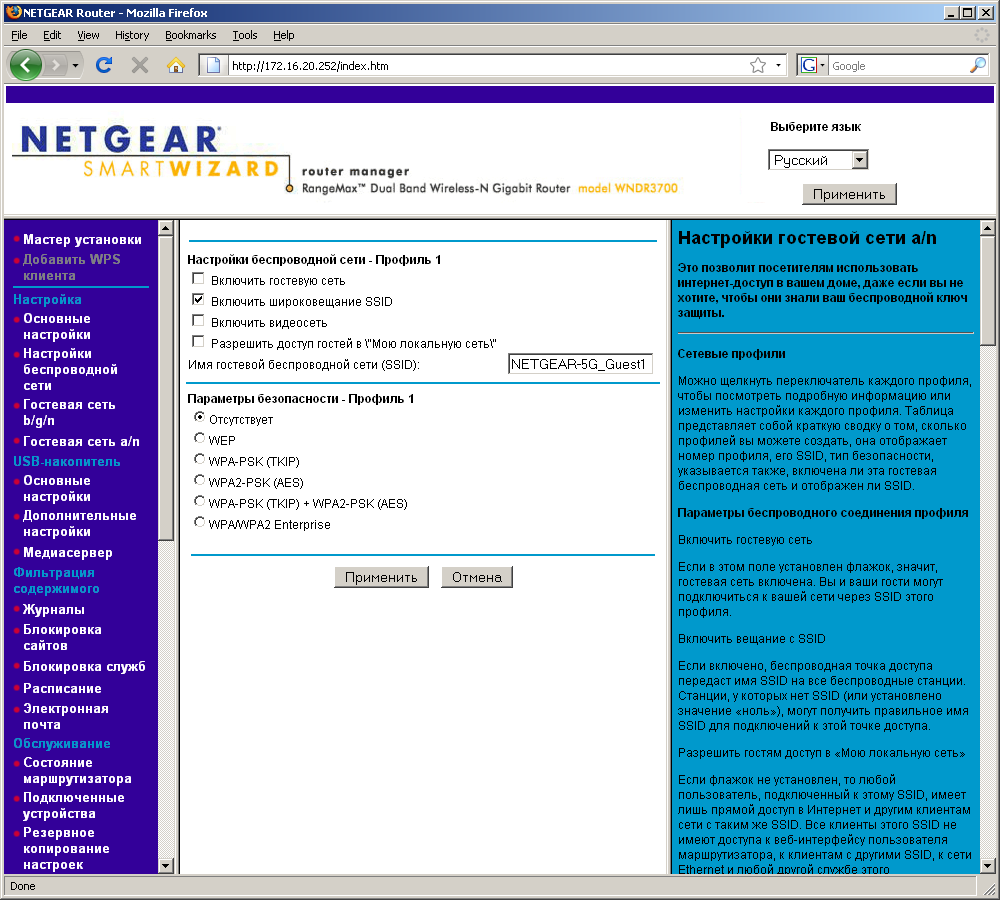

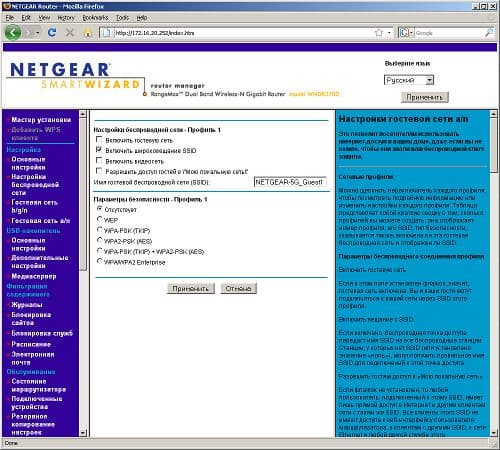

Еще две страницы в первой группе позволяют настроить гостевые сети для каждого радиоблока. Они имеют собственные имена и настройки безопасности. Реализуются, конечно, программно. Пользователь может разрешить «гостям» доступ и в локальный сегмент сети, иначе они работают только с Интернет-каналом. Возможности ограничения скорости для них нет.

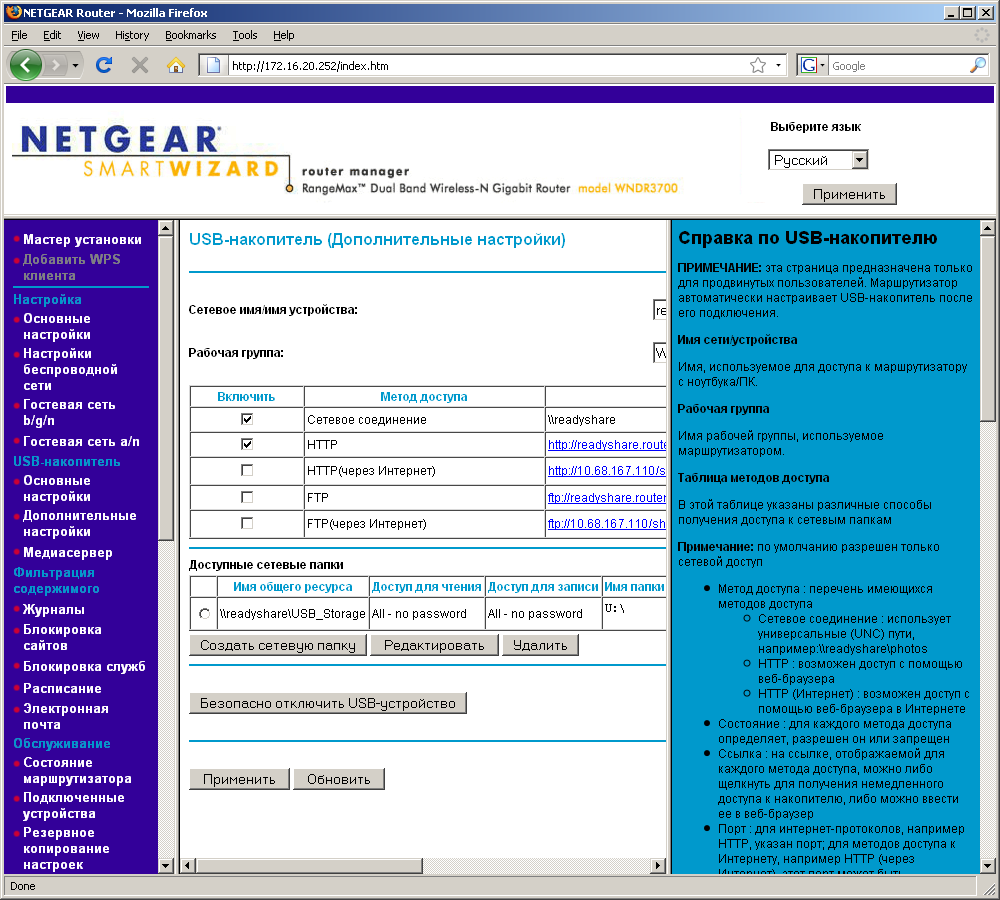

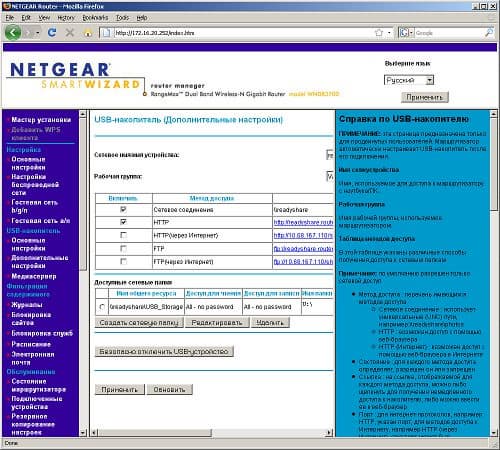

Третья группа — работа с USB-накопителем. Напомним, что данная модель имеет один порт USB, в который можно подключить флеш-накопитель или винчестер с этим интерфейсом. Разделов на диске может быть несколько и в любой современной файловой системой — FAT32, NTFS, EXT2/3. Во всех случаях поддерживается как чтение, так и запись. Можно также воспользоваться USB-хабом.

Доступ к подключенному накопителю осуществляется по протоколам SMB, FTP и HTTP. Скорость работы с диском по первому из них – около 7 МБ/с на чтение и 3 МБ/с на запись. FTP чуть быстрее за чтение — до 12 МБ/с. Это, конечно, не очень интересно, особенно учитывая гигабитные порты на роутере.

Что касается опций, то можно обеспечить независимый доступ по отдельным именам к разным директориям на накопителе. Ограничение доступа устроено достаточно просто — для каждой общей папки можно выбрать для чтения и записи одну из опций — «для всех» или «для администратора». В первом случае будет работать имя пользователя «guest» и без пароля, во втором — обычные реквизиты администратора устройства. Доступ по FTP возможен и к файлам с русскими именами, нужно только использовать совместимый с UTF-8 клиент. Есть возможность публикации накопителя в сети Интернет по протоколам FTP и HTTP. При этом можно поменять номера портов по-умолчанию для этих сервисов.

Также в устройстве есть встроенный DLNA-сервер, однако скудная документация не позволила изучить досконально его возможности. Сканируются файлы форматов jpg, mp3, wma, mpeg, avi, wmv и других. Для музыки возможна сортировка по тегам.

Следом идет настройка встроенных фильтров контента и межсетевого экрана. На первой странице можно посмотреть журнал событий, правда, не все из них относятся именно к этой функции. И наоборот — блокирование сайтов никак не отражается в журнале. Скорее всего, по непонятной причине в этот раздел поместили основной системный журнал. Об этом говорит и присутствие пункта по настройке уведомлений по электронной почте. К сожалению, понять логику работы системы оповещений не получилось. Также на этой странице устанавливается и временная зона для встроенных часов.

Что же касается собственно фильтра, то производится блокировка по ключевым словам в URL. Кроме собственно набора слов, можно указать IP-адрес локального ПК, на которого эти ограничения действовать не будут. Предусмотрена работа фильтра по расписанию — выбираются дни недели и один временной диапазон для них.

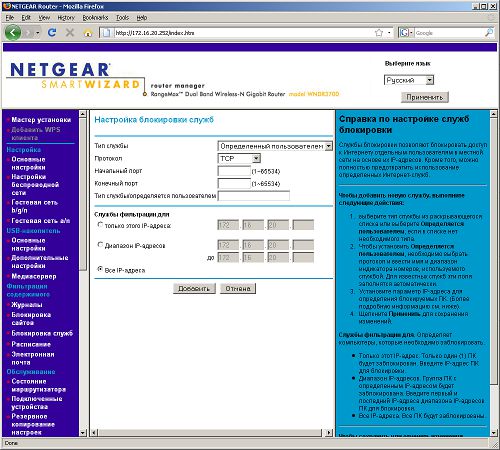

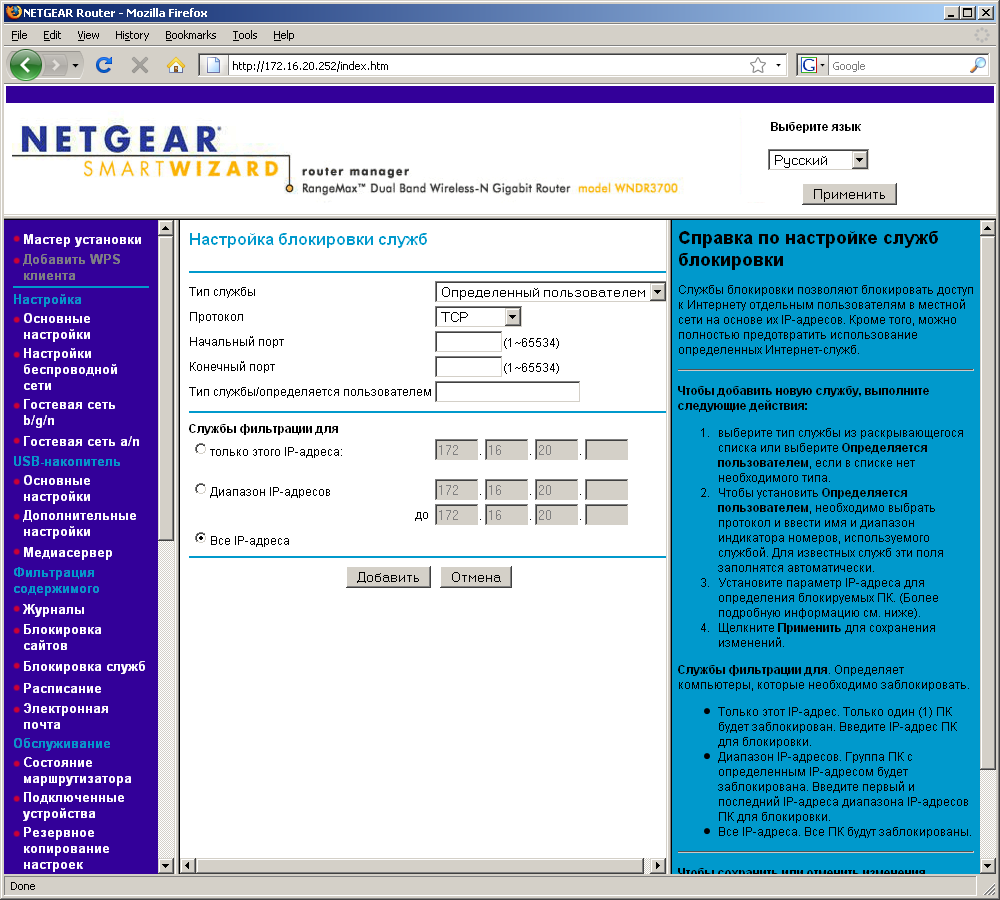

Межсетевой экран допускает только один вид правил — блокировка доступа клиентов из локальной сети на внешние сервисы. В параметрах указывается адрес или диапазон клиентов (есть и вариант «для всех), диапазон портов удаленного сервиса, тип протокола (TCP, UDP или TCP/UDP). Система также может работать по расписанию (единому с фильтром контента). Администратор может получать по электронной почте сообщения о срабатывании правил.

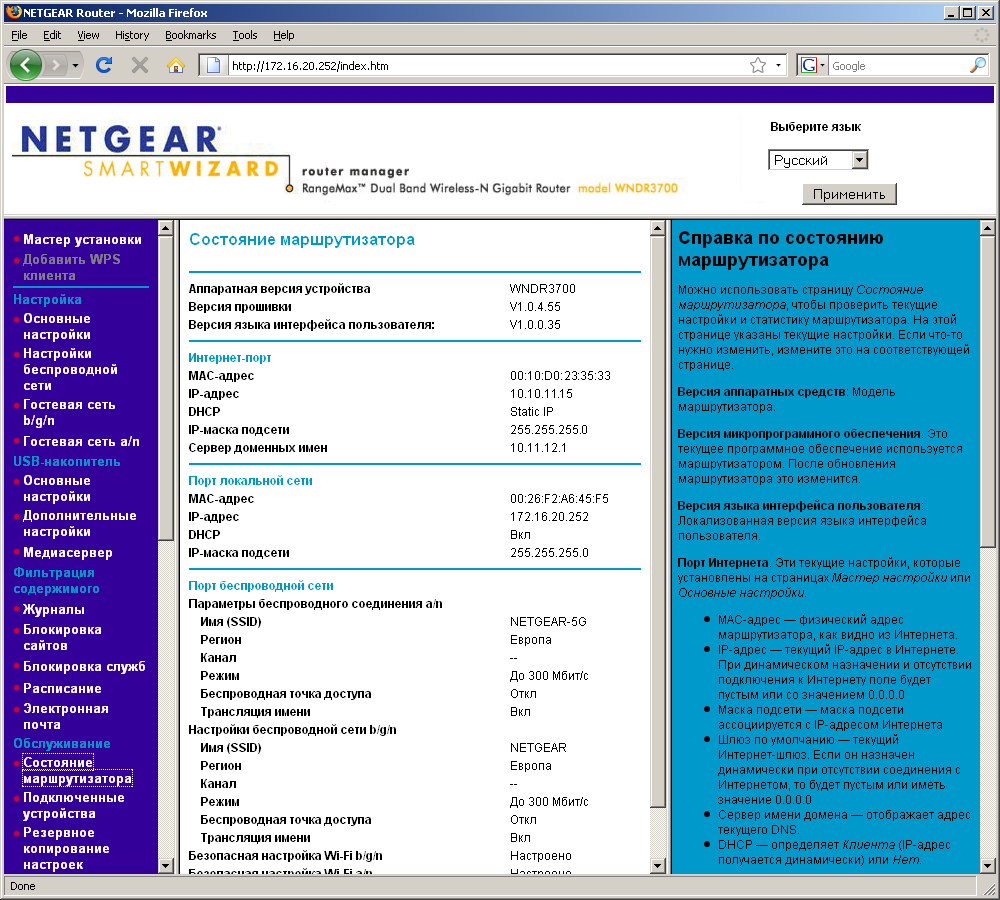

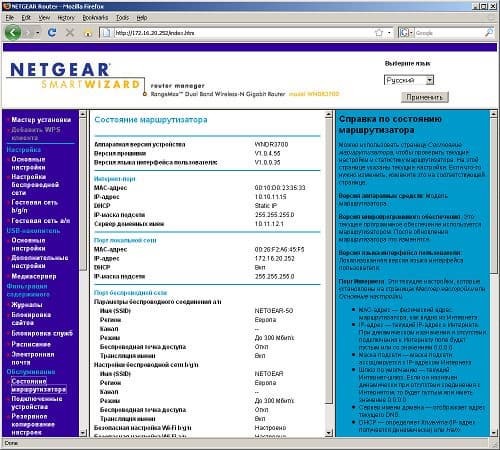

Далее идут пять страниц, объединенных в группу «Обслуживание». Первая из них (наконец то…) показывает текущее состояние роутера, включая версию прошивки, состояние подключения к Интернет, параметры локальной и беспроводных сетей. На дополнительной странице есть также статистика подключений (включая скорости проводных портов). К сожалению, таблица подключенных клиентов Wi-Fi, находится совсем в другом месте, но можно посмотреть список розданных по DHCP адресов. Остальные пункты — привычные сохранение/восстановление/сброс настроек, изменение пароля администратора, обновление прошивки. Последнее можно осуществлять как через скачанный заранее файл, так и автоматически через Интернет. Возможности посмотреть текущую нагрузку на процессор роутера не предусмотрено.

Вот мы и добрались до последней группы настроек, названной «Дополнительно». Она является самой многочисленной и состоит и дюжины страниц. Первая используется для тонкой настройки беспроводных подключений — предусмотрена регулировка мощности передатчика и некоторых параметров сети. Здесь же осуществляется установка WPS для быстрой настройки клиентов на безопасные линки и установка фильтра на MAC-адреса клиентов. Еще одной опцией для беспроводных каналов является поддержка WDS, которая используется для настройки совместной работы нескольких точек доступа в распределенном режиме. Устройство может быть базовой станцией для четырех точек доступа или ретранслятором. Предусмотрена возможность блокировки работы с беспроводными клиентами в этих режимах.

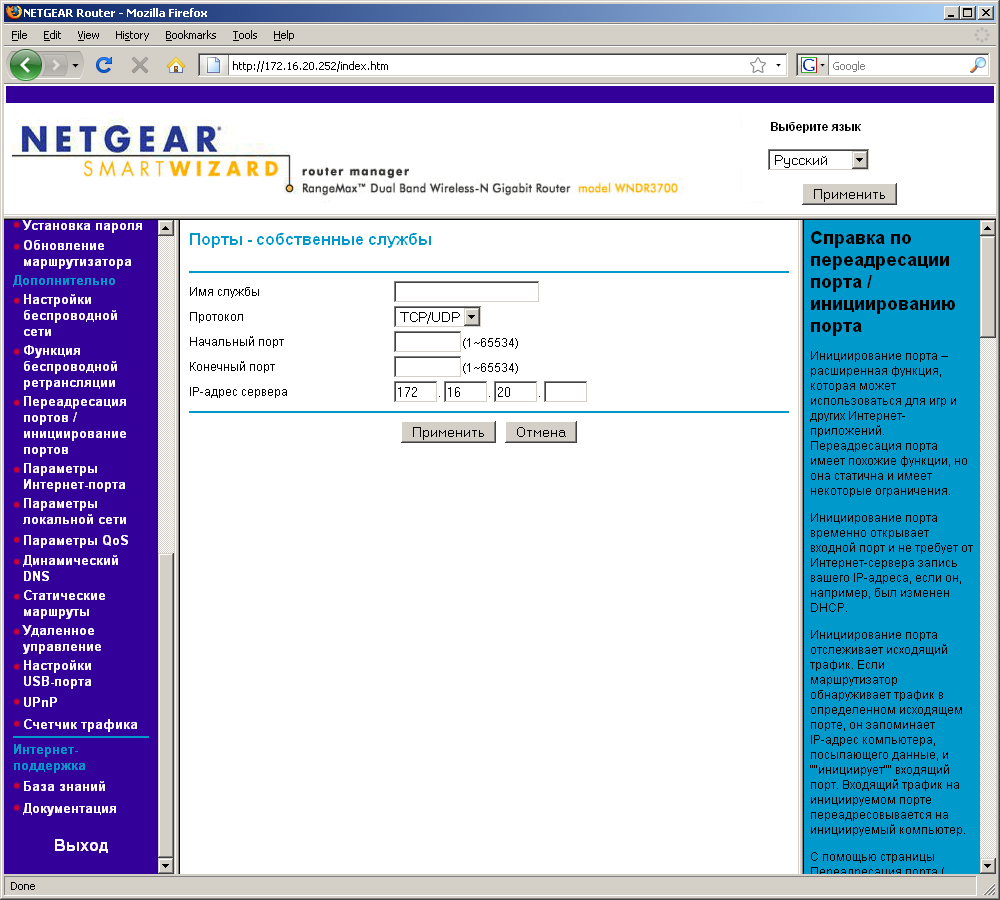

Следом идет настройка переадресации портов. Кроме предустановленных сервисов, можно выбирать и свой диапазон портов. При этом внешние и внутренние порты будут совпадать. Для протокола есть выбор из TCP, UDP, TCP/UDP. Есть и режим триггера, когда исходящие пакеты на определенный порт автоматически создают правило для «проброски» других портов на этого клиента. Данная функция часто используется для игровых приложений.

На отдельной странице указаны опции работы порта WAN. Здесь можно отключить SPI, установить адрес сервера DMZ, изменить MTU, указать режим фильтрации NAT.

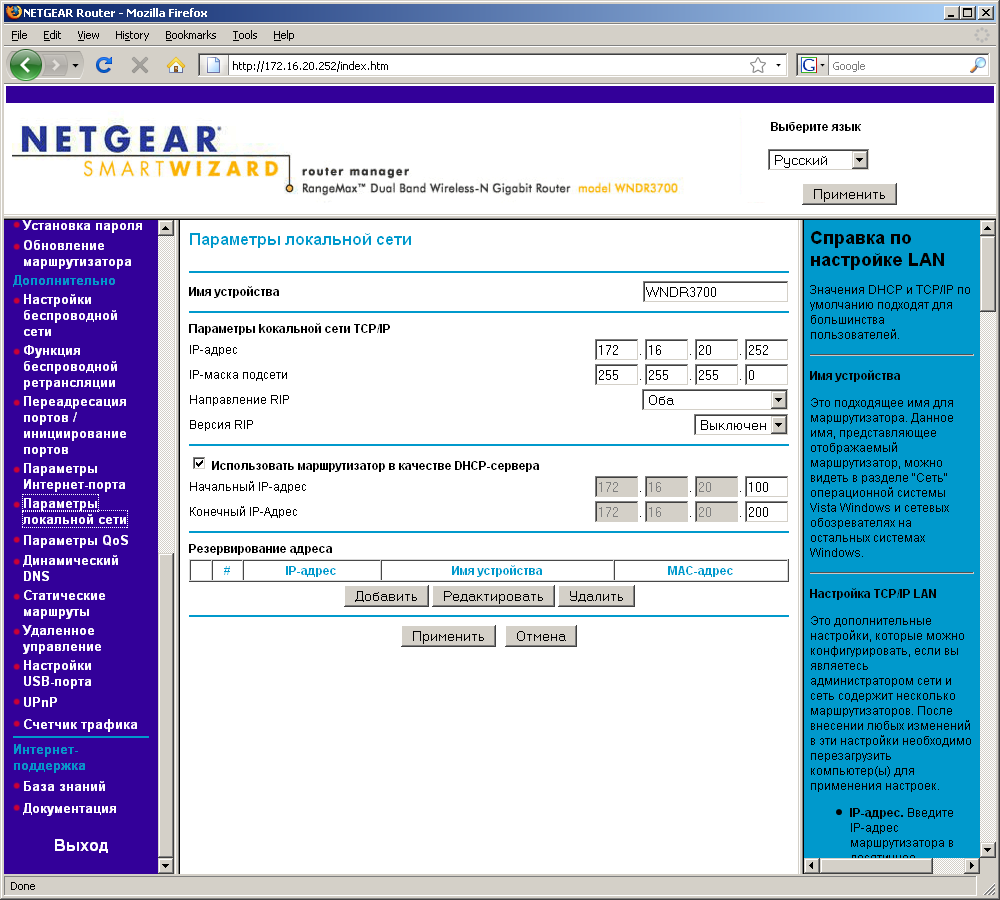

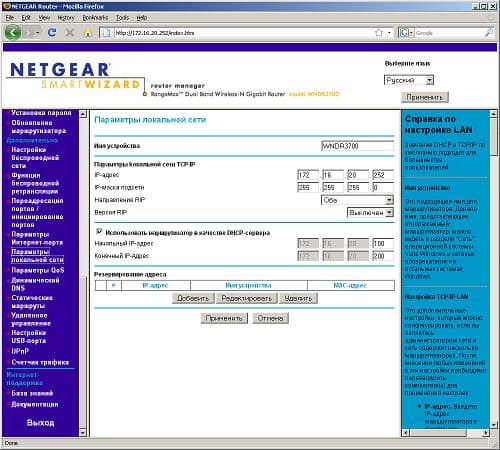

Настройки локальной сети также находятся в этой группе — можно изменить имя устройства, его локальный IP-адрес, включить поддержку RIP, настроить DHCP-сервер (включая резервирование адресов клиентов).

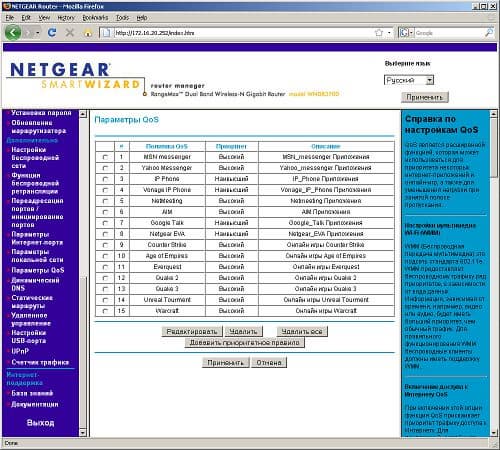

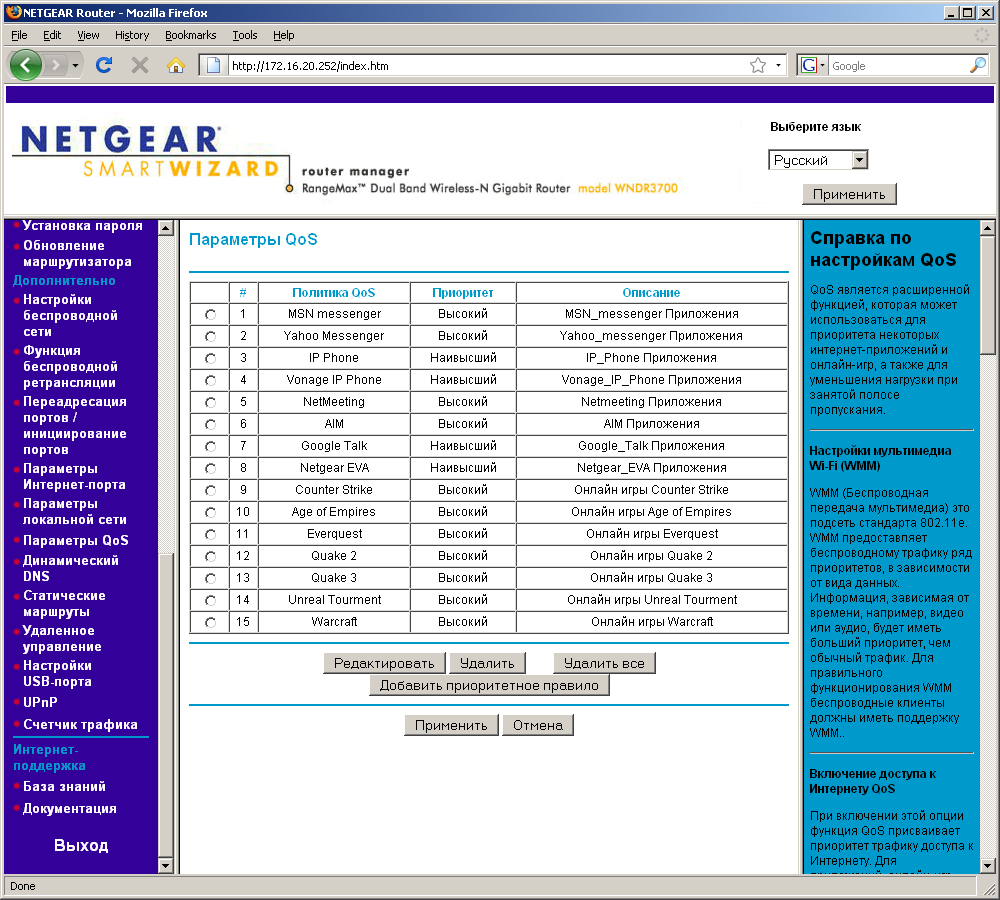

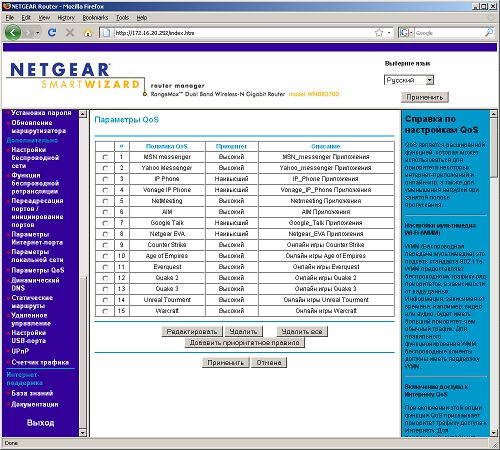

Знакомая по другим моделям функция управления полосой пропускания возможно пригодится пользователям этого высокопроизводительного устройства. Кроме работы автоматических алгоритмов WMM для беспроводных линков, можно использовать устанавливаемые пользователям правила работы. Они могут работать как с отдельными приложениями из списка или определяемыми пользователем (по портам и протоколу), физическим портам LAN и MAC-адресами клиентов. Собственно приоритет выбирается из списка наивысший, высокий, обычный, низкий. Проверка показала, что система относительно работоспособна для соединений, не требующих экстремально большого числа подключений. В любом случае — лучше использовать настройки самих приложений для установки ограничений (речь конечно о p2p-программах).

Есть в роутере и клиент DDNS, который поддерживает только один сервис — DynDNS.org. В больших сетях может быть полезна возможность добавления собственных маршрутов в таблицу устройства. Явного ограничения на их число нет.

Управлять маршрутизатором можно и через порт WAN. При необходимости вводится дополнительное ограничение на диапазон возможных IP-адресов подключений.

Предусмотрен специальный список допустимых к использованию в порту USB устройств. Хотя в условиях не очень интересного функционала NAS это, на наш взгляд, не очень актуально.

Поддержка протокола UPnP позволяет совместимым программам на клиентских компьютерах автоматически «открывать» порты для своей работы. А через Web-интерфейс роутера можно посмотреть текущее состояние таблицы, что очень удобно.

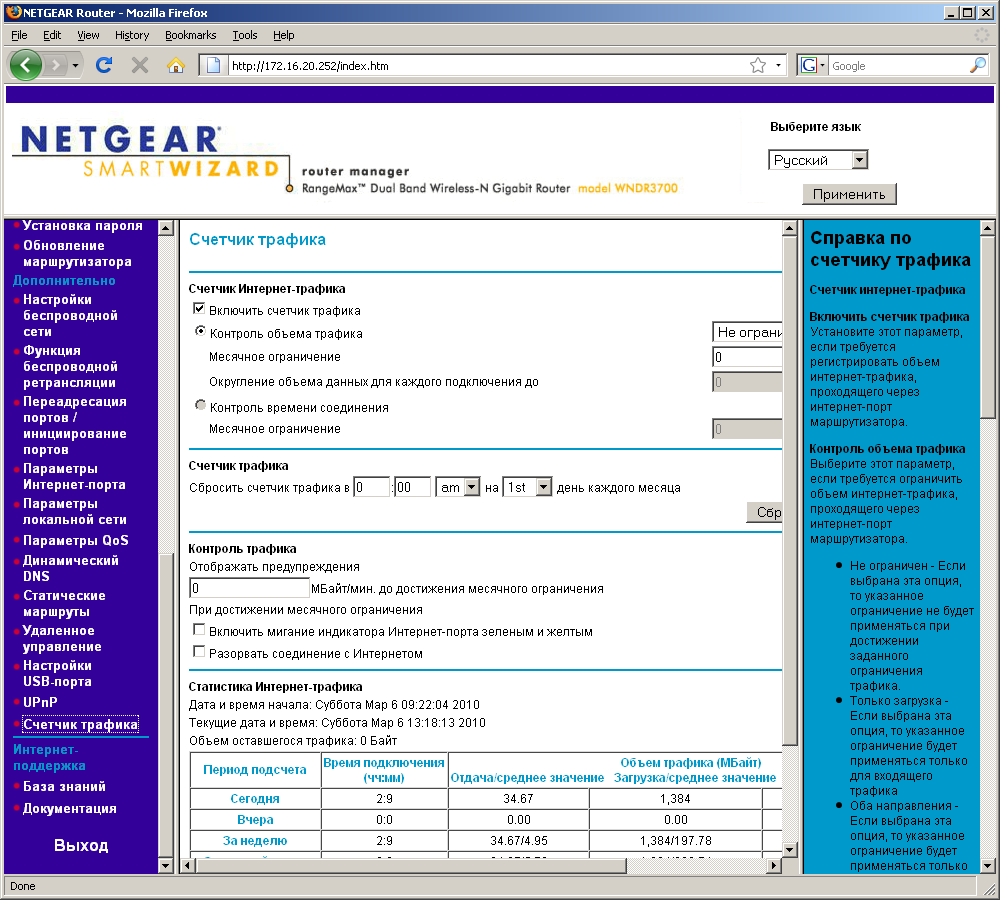

Последняя дополнительная функция называется «Счетчик трафика». Она позволяет пользователю следить за потреблением информации или временем соединения. Статистика приводится за два последних дня, неделю, месяц, прошлый месяц. Есть возможность установить порог, при достижении которого индикаторы роутера будут мигать особым образом, предупреждая о скором достижении лимита. Если у вас не безлимитный канал, то эта функция вполне может пригодиться.

В целом к функционалу устройства нет существенных замечаний, однако организация Web-интерфейса явно требует доработки, поскольку в текущем варианте разобраться с ней непросто — пункты, сходные по назначению, разбросаны по разным группам. С другой стороны, часто что-то перенастраивать мало кому требуется.

Производительность

Тестирование WNDR3700 мы начали с проверки подключения к Интернет-провайдерам. К сожалению, доступный канал «Корбины» был не очень производительным, так что о скорости с ним судить было сложно. Однако никаких проблем с настройкой соединения мы не встретили. Отметим, что рассматриваемая модель поддерживает PPTP, а L2TP у нее нет. При этом после подключения к VPN-серверу, доступ к локальной сети провайдера сохраняется.

Далее роутер подключался ко второму кабелю, который обеспечивал работу без ограничения скорости (конечно речь о 100 Мбит/с). Порт WAN в этом случае работал со статическим IP-адресом. В условиях данной сети мы проверили работу клиентов DC++ и торрент. Первый из них обеспечил скорость загрузки данных на уровне 10,6 МБ/с, что очень близко к идеальной производительности FastEthernet. Для торрентов цифра получилась немного меньше — около 9,9 МБ/с. Число подключений было на уровне двух сотен. В маршрутизаторе нет индикаторов загрузки процессора, так что оценить ее на данных сценариях сложно. Но отметим, что Web-интерфейс продолжал бодро откликаться и никаких задержек не было. Цифры конечно отличные, но надо учитывать, что ресурсы в обоих случаях было локальные, а число подключений при работе через Интернет может достигать нескольких тысяч. Методика проверки подобны ситуаций пока находится в разработке.

Так что мы возвращаемся к тестированию в синтетических тестах программы IxChariot для выяснения предельных показателей производительности. На первом графике показаны результаты тестов в режимах прямого подключения и PPTP. Первые две группы — скорость отдачи и загрузки информации, вторая пара — одновременная передача и прием данных.

Как видно по результатам, на большинстве Интернет-подключений рассматриваемая модель не будет ограничивать производительность. Можно сказать, что роутер работает не медленнее, чем полная скорость 100 Мбит/с канала в любом режиме.

Дополнительный тест в режиме PPTP на одновременную загрузку данных из локальной сети провайдера и Интернет показал, что скорость распределяется следующим образом: 215,5 Мбит/с от провайдера и 115,5 Мбит/с из глобальной сети. Это тоже можно считать неплохим результатом, поскольку выходящего за приемлемые границы приоритета никакая пара не получила.

К сожалению, эти тесты однопоточные и не могут служить однозначной оценкой скорости работы на больших нагрузках p2p-приложений. Тем не менее, рискнем предположить, что при разумных настройках клиента пользователь сможет все «выжать» из имеющегося канала.

Перспективы использования гигабитных линков провайдерами сегодня не очень понятны, однако для домашней локальной сети подобное «ускорение» уже сейчас может принести пользу, особенно если используются высокопроизводительные сетевые накопители. Также это может быть интересно и для беспроводных сетей 802.11n, к тестированию которых мы переходим.

Рассматриваемая модель роутера имеет два независимых радиомодуля, работающих на частотах 2,4 и 5 ГГц. Правда судьба второго в России еще не определена (точнее обсуждение как раз сейчас идет), так что результаты носят несколько абстрактный характер. В качестве клиента использовался ноутбук со встроенным адаптером Intel 5350. Точка доступа настраивалась на максимальную скорость и режим шифрования WPA2-PSK. Напомним также, что WNDR3700 имеет встроенные антенны, что должно влиять на производительность и покрытие сети.

Результаты превзошли все ожидания — в наших почти идеальных условиях на небольшом расстоянии беспроводные устройства смогли работать на реальной скорости порядка 120 Мбит/с в сторону клиента и 150 Мбит/с от него. Увеличение расстояния до восьми метров значительно снижает показатели — скорость падает в полтора-два раза, однако и в этих условиях она кардинально выше, чем для устройств 802.11g.

Что интересно, переход на 5 ГГц не очень заметно влияет на результаты. Разница видна только в случае большого расстояния, где более высокая частота дает некоторое преимущество.

Таким образом, мы видим, что блок Wi-Fi в WNDR3700 однозначно заслуживает отличной оценки.

Выводы

Впечатления от тестирования WNDR3700 у нас остались очень положительные — оригинальный дизайн, широкий функционал и высокая производительность позволяют рекомендовать эту модель для наиболее требовательных пользователей.

Особенно отметим скорость работы беспроводных интерфейсов. Даже имея внутренние антенны, устройство явно выходит сегодня в лидеры по этому параметру.

Не очень понравился внешний вид интерфейса настройки и его организация. Они явно требуют доработки. С другой стороны, «на скорость не влияет». И если уж пользователь ориентируется на модель такого класса, вполне может потратить чуть больше времени на ее настройку.

Присутствующий на роутере порт USB обеспечивает элементарный функционал сетевого накопителя, но делает это настолько неспешно, что серьезно воспринимать его не стоит. Если только музыкальную коллекцию раздавать по DLNA.

Думаю что внимательные читатели заметили, что про работу с IPTV-трансляциями мы ничего не написали. Действительно, рассмотренная модель не умеет со стандартной прошивкой работать с мультикастом. Так что если вас интересует этот сервис, придется подбирать другую модель роутера. Пожалуй, это наиболее существенное замечание к устройству. По информации от производителя, работы над специальным адаптированным на локальный рынок роутером уже ведутся. Также в нем планируется реализовать и поддержку протокола L2TP.

WNDR3700 уже можно встретить в продаже на нашем рынке. Стоимость составляет $150–200, что раза в два больше, чем у устройств, выполненных по схеме с 100 Мбит/с сетевыми портами и точкой доступа 802.11g. Поскольку WNRD3700 производительнее более чем в два раза, то его приобретение явно выгодно, если вы планируете использовать высокоскоростные тарифные планы. Запаса мощности даже при современных тенденциях развития коммуникационных технологий хватит у него надолго.

На наш взгляд, устройство заслуживает награды «Original Design» как по техническим характеристикам и функционалу, так и по внешнему виду.

Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: $92(26).
