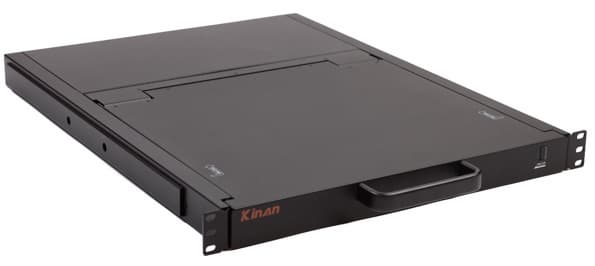

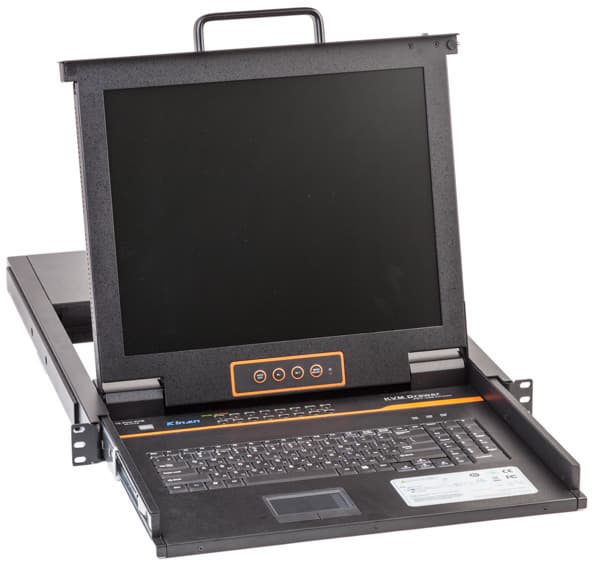

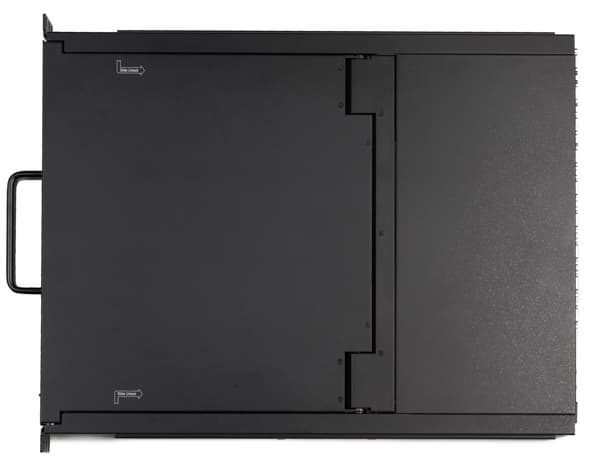

Выдвижная LCD KVM-консоль Kinan XL1716

Kinan — не очень известный на отечественном рынке бренд, однако поискав, найти о нем информацию можно. Так, имеется русскоязычный сайт, созданный локальным дилером, оригинальный китайский, его зеркало на английском (расположенное почему-то по адресу www.szkiman.com), англоязычный «сайт-визитка» на Alibaba.com и русскоязычная информация о компании там же. Пожалуй, наибольший интерес с точки зрения первого знакомства с компанией представляет последний источник, т. к. он содержит сведения о том, что: «Территория компании-поставщика была проверена сотрудниками Alibaba.com, чтобы убедиться, что там действительно организовано производство. Юридический статус поставщика был подтвержден сертифицированной компанией», — то есть мы имеем дело действительно с производителем. По официальным данным, компания ShenZhen Kinan Technology была основана в 2002 году в г. Шеньжень (материковый Китай) и занимается исключительно производством различных KVM — обычных KVM-переключателей, LED KVM-консолей, матричных KVM, Daisy Chain (каскадно подключаемых) KVM, CAT5 KVM, удлинителей и прочих аксессуаров для данной области. К нам на тесты попала модель Kinan XL1716 — выдвижная KVM-консоль для монтажа в стандартную серверную 19″ стойку.

Выдвижная LCD KVM-консоль Kinan XL1716

Характеристики и комплект поставки

Формат1U-консоль для монтажа в 19″ стойку
Габариты43×448×581(1015) мм
Монитор19″ TFT, 1280×1024 @75 Гц
Клавиатура99 (82+17) клавиш
Тачпад2 клавиши, боковой скроллер
Количество клиентов16
Разъемы со стороны клиентаD-Sub (VGA), USB 2.0
Разъем со стороны KVMD-Sub
Длина кабеля1,8 м
Каскадное подключениеда, до 31 устройства в цепочке
Переключение между клиентами16 отдельных кнопок, экранное меню, «горячие клавиши»
Разъемы для внешней консолиD-Sub (VGA), PS/2 keyboard, PS/2 mouse, 2×USB 2.0
Энергопотребление23 Вт
Диапазон рабочих температурот 0 до +50 °С
Допустимая влажность0—80%
Допустимая температура храненияот −20 до +60 °С
Вес14 кг

Поддерживаемые операционные системы:

Windows2000 и более поздние
LinuxRedHat6.0 или более поздние
SuSe8.2 или более поздние
Mandriva (mandrake)9.0 или более поздние
UNIXAIX4.3 или более поздние
FreeBSD3.51 или более поздние
SunSolaris 8 или более поздние
Novell Netware5.0 или более поздние
Mac8.6 или более поздние
DOS6.2 или более поздние

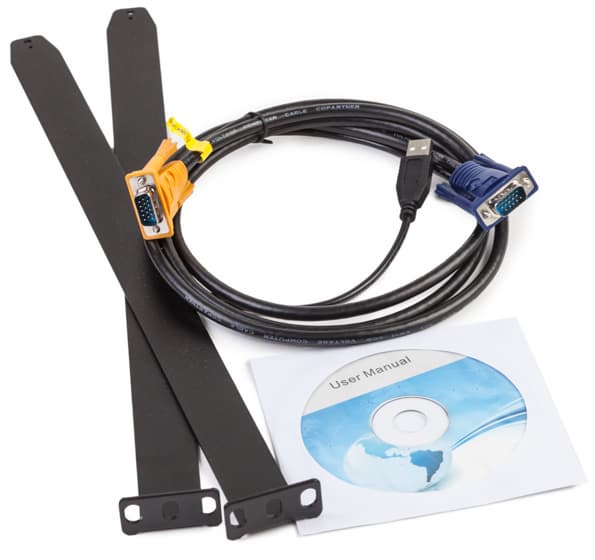

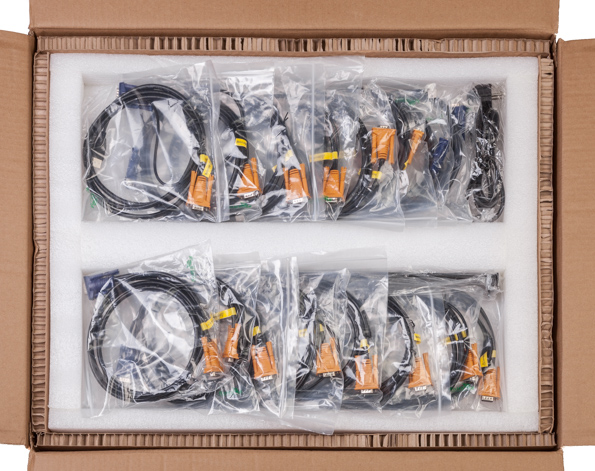

Вскрыв картонный ящик, внутри мы обнаружили:

  • собственно KVM;
  • 2 направляющие для монтажа в стойку;
  • сетевой шнур;
  • 16 кабелей для подключения клиентов;
  • пакет с описью всего вышеперечисленного и CD-диском с инструкцией (только на английском) в формате Microsoft Word.
Выдвижная LCD KVM-консоль Kinan XL1716

Выдвижная LCD KVM-консоль Kinan XL1716

Установка и подключение

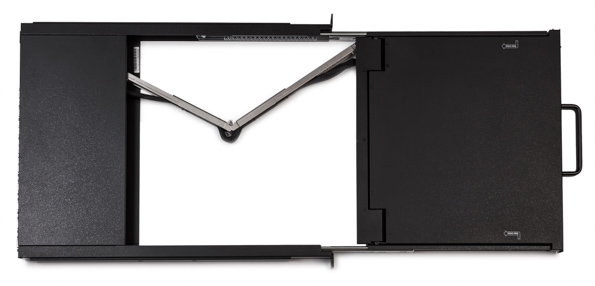

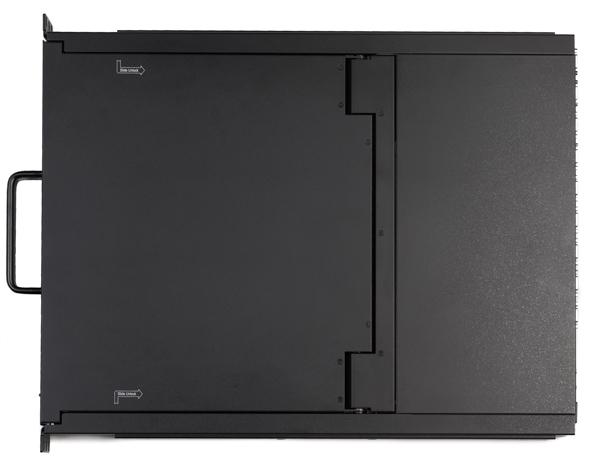

Мы не стали устанавливать прибор в стойку (за отсутствием таковой), но судя по внешнему осмотру, этот этап не должен вызвать сложностей. Консоль была водружена на стол, разложена, и к ней были подключены 2 клиента, с помощью которых и тестировалась работа устройства.

Выдвижная LCD KVM-консоль Kinan XL1716

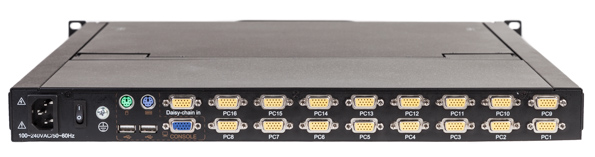

Инсталляция клиентов происходит достаточно очевидным способом: тот конец KVM-кабеля, на котором находится желтый штекер, подключается к одному из того же цвета разъемов на корпусе; противоположный — к разъемам D-Sub (VGA) и USB на ПК. Далее для начала работы достаточно подсоединить к KVM сетевой кабель и включить его с помощью находящегося рядом включателя.

В сложенном виде экран встроенного монитора выключается и консоль потребляет около 7 Вт; в состоянии с работающим монитором наш ваттметр зафиксировал потребление около 18 Вт.

Выдвижная LCD KVM-консоль Kinan XL1716

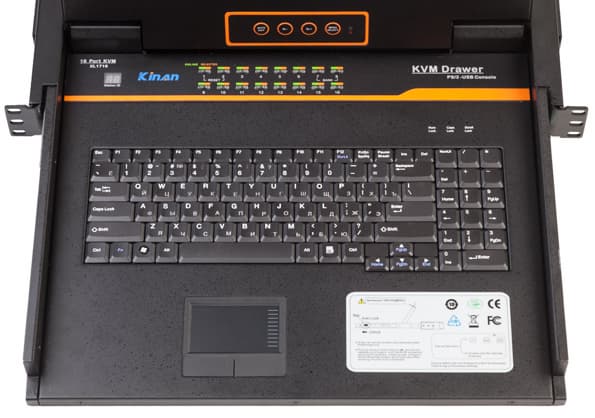

Управление клиентами осуществляется с помощью 99-клавишной клавиатуры (где под основную выделено 82 клавиши и дополнительные 17 под цифровую) и тачпада с двумя кнопками и зоной управления прокруткой справа.

Выдвижная LCD KVM-консоль Kinan XL1716

Вообще, внешне Kinan XL1716 выглядит очень похоже на исследованный нами ранее Aten CL-1216, но мы воздержимся от далекоидущих выводов: двух приборов для статистики все-таки маловато.

Информационная наклейка под клавиатурой сообщает различные полезные сведения тем, кто не удосужился прочитать инструкцию: что по умолчанию имя пользователя и пароль пусты, поэтому достаточно просто 2 раза нажать «Ввод»; что экранное меню, кроме специально предназначенной для этого клавиши, может вызываться двойным кликом правой клавиши мыши или нажатием Fn + ScrLk + ScrLk; что в полностью выдвинутом состоянии консоль фиксируется, и чтобы задвинуть ее назад, нужно одновременно потянуть на себя 2 рычажка на правом и левом боку; а также что оптимальный режим монитора — 1280×1024 @60 Гц (хотя нам, забегая вперед, удалось выставить и 75 Гц).

Выдвижная LCD KVM-консоль Kinan XL1716

Эксплуатация

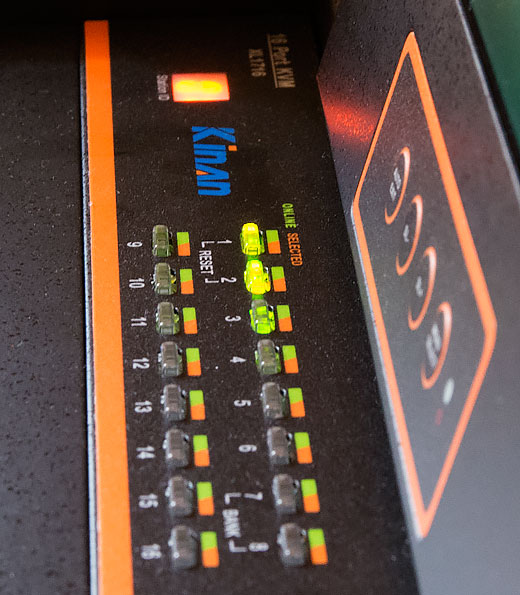

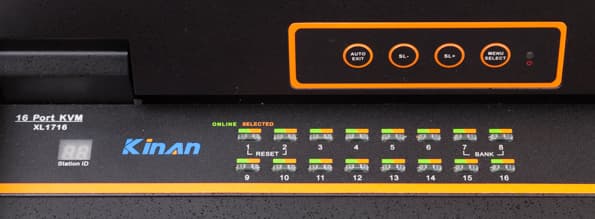

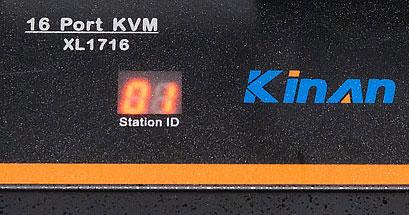

Переключение между клиентами возможно через OSD (экранное меню), «горячими клавишами» на клавиатуре и 16 аппаратными клавишами на самом KVM. Аппаратные клавиши подсвечиваются зеленым в том случае, когда к порту с соответствующим номером подключен клиент. Кроме того, текущий активный (управляемый) порт подсвечивается оранжевым.

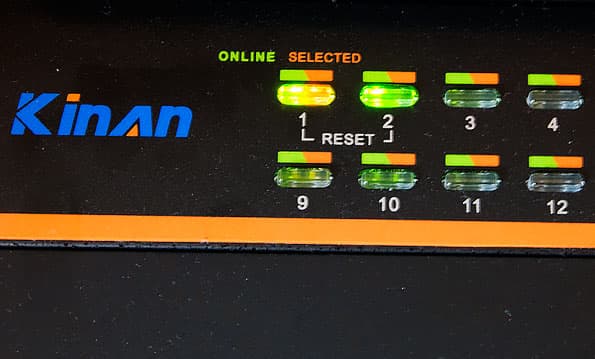

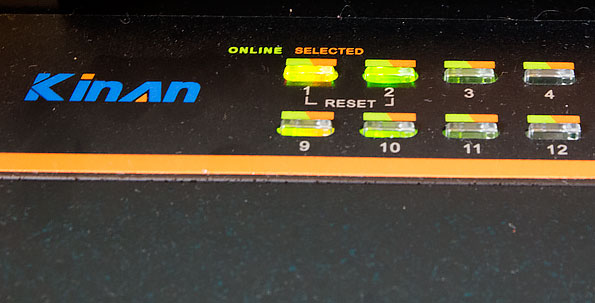

И, кстати, к аппаратным клавишам у нас есть ряд претензий: они довольно ограниченно информативны, в том числе за счет ощутимой засветки соседних клавиш при взгляде на панель сбоку. Как вы думаете: сколько клиентов сейчас подключено к KVM? Нам кажется, что 3.

Выдвижная LCD KVM-консоль Kinan XL1716

Или, может быть, 4?

Выдвижная LCD KVM-консоль Kinan XL1716

На самом деле, конечно, 2.

Выдвижная LCD KVM-консоль Kinan XL1716

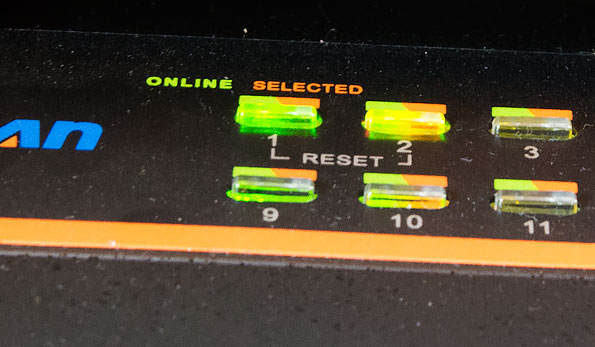

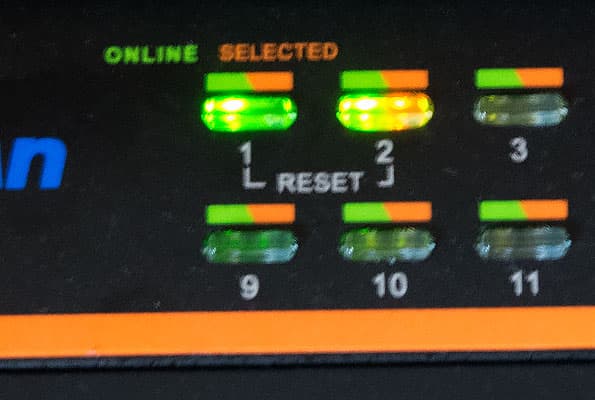

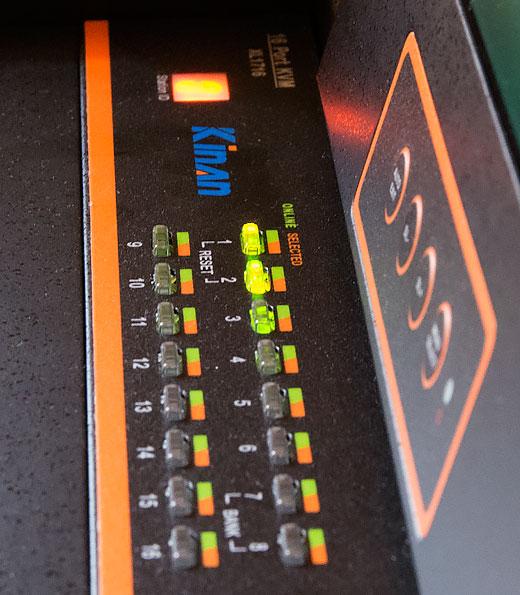

Та же беда с оранжевыми индикаторами активного порта. Если смотреть на панель с клавиатурой вертикально вниз — они различимы.

Выдвижная LCD KVM-консоль Kinan XL1716

А если чуть сбоку (как раз нормальное положение для человека, работающего за консолью) — то уже не очень.

Выдвижная LCD KVM-консоль Kinan XL1716

Также мы заметили одну особенность: по всей видимости, наличие клиента «на другом конце кабеля» наш обследуемый определяет по напряжению на USB-порту, и этот способ может сыграть с не знакомым с данной особенностью человеком интересную шутку: дело в том, что у некоторых выключенных компьютеров напряжение на USB все равно поступает — соответственно, их кнопка будет продолжать исправно гореть зеленым. Так было у одного из использованных нами в тестировании клиентов — обычного офисного десктопа.

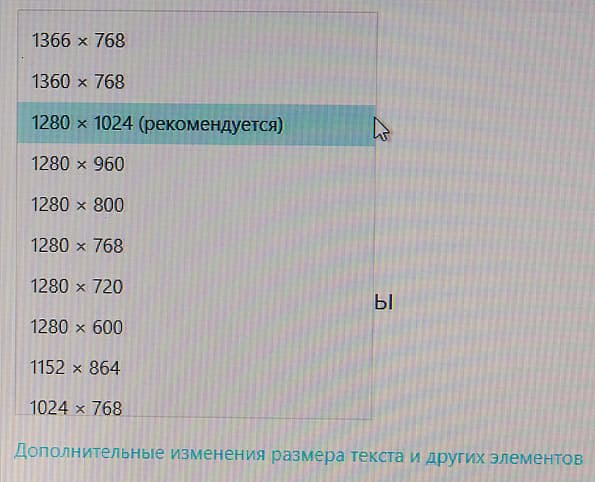

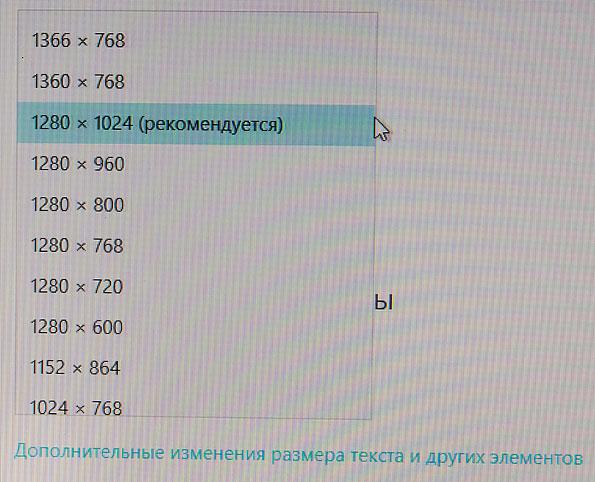

Что ж, экспериментируем дальше. Согласно документации, KVM поддерживает стандарт DDC2B, с помощью которого может сообщать компьютеру о поддерживаемых монитором разрешениях и частотах обновления. Мы подключили клиента к KVM, включили, загрузили ОС и вывели список допустимых разрешений. Да, все вполне корректно.

Выдвижная LCD KVM-консоль Kinan XL1716

Однако автор хитрый жук не первый день имеет дело с подобными устройствами, поэтому решил провести чуть более усложненный тест: включить и загрузить ОС на клиенте, который подключен к KVM, но в данный момент времени KVM переключился на управление другим клиентом. Как мы и подозревали…

Выдвижная LCD KVM-консоль Kinan XL1716

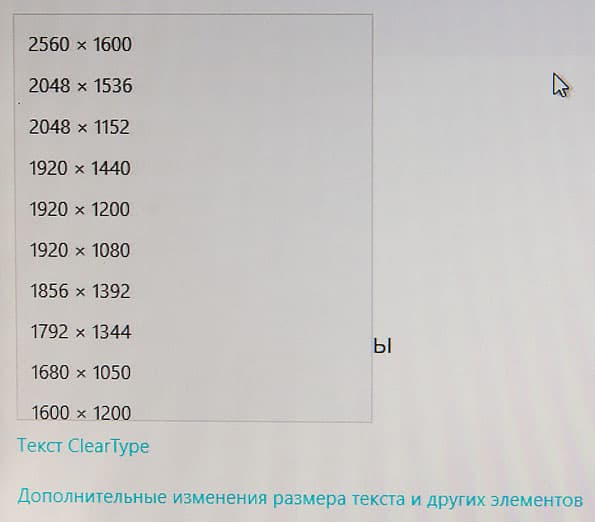

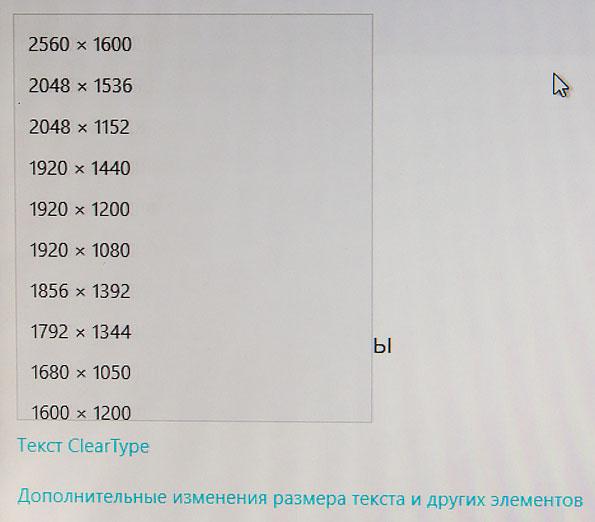

Список разрешений «несколько расширился». Таким образом, более правильной была бы все же формулировка «KVM поддерживает эмуляцию DDC2B для того клиента, который является в настоящее время активным».

Однако есть в этом и положительный момент: мы смогли исследовать, какие разрешения действительно поддерживает встроенный монитор! Список оказался интересным и неожиданным.

2560×1600
2048×1536
2048×1152
1920×1440
1920×1200+
1920×1080плохо
1856×1392
1792×1344
1680×1050плохо
1600×1200+
1600×900+
1440×900+
1400×1050плохо
1366×768+
1360×768+
1280×1024+
1280×960+
1280×800+
1280×768+
1280×720+
1152×864+
1024×768+
800×600+

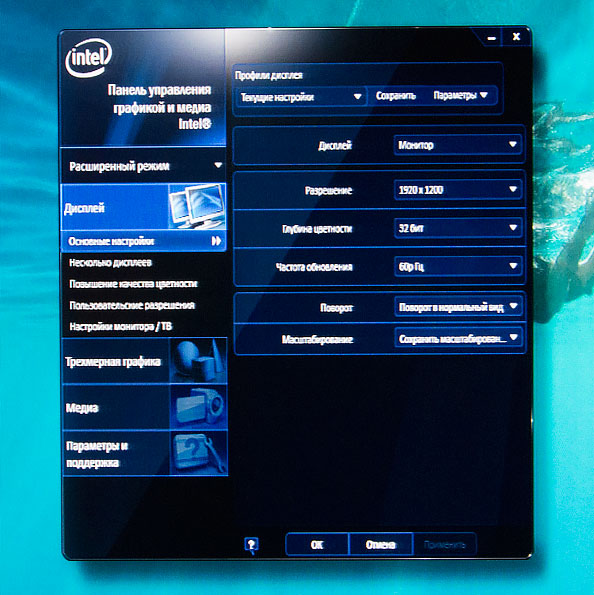

Как видите, по факту поддерживается даже 1920×1200. Четкостью изображение в данном режиме, разумеется, не блещет. Но, между прочим, не настолько, чтобы надписи стали полностью неразборчивыми — приглядевшись, все можно прочитать.

Выдвижная LCD KVM-консоль Kinan XL1716

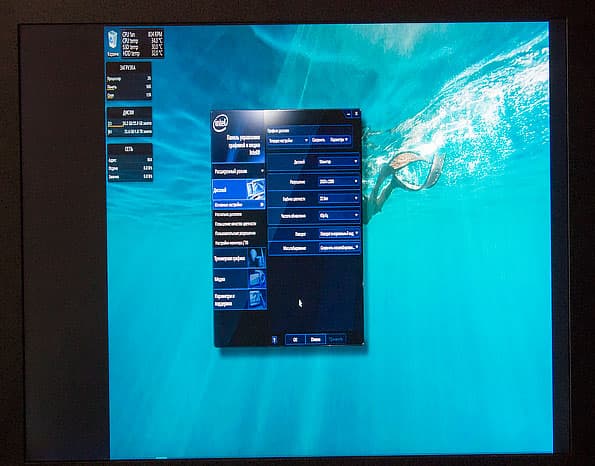

Также объясним, что в данной таблице обозначено словом «плохо». Стандартно, независимо от выбранного разрешения и соотношения сторон, экран заполняется на все 100% — как по вертикали, так и по горизонтали. Пропорции при этом могут искажаться, если соотношение сторон для монитора «неродное». Если разрешение не поддерживается — экран просто останется темным. В случае же, когда «плохо» — изображение выводится на экран, но занимает при этом только его часть, а часть изображения может оказаться «за кадром». Вот, например, как в случае с режимом 1920×1080: панель задач «уехала» за нижний край монитора, а в левой части присутствует широкая черная полоса.

Выдвижная LCD KVM-консоль Kinan XL1716

Kinan XL1716 поддерживает подключение полноценной внешней консоли — монитора, PS/2- или USB-клавиатуры и мыши. Разумеется, мы проверили эту функцию. С PS/2-мышью и клавиатурой, а также USB-мышью и клавиатурой никаких проблем не возникло: как и положено, они определялись клиентским компьютером и работали параллельно с клавиатурой и тачпадом KVM.

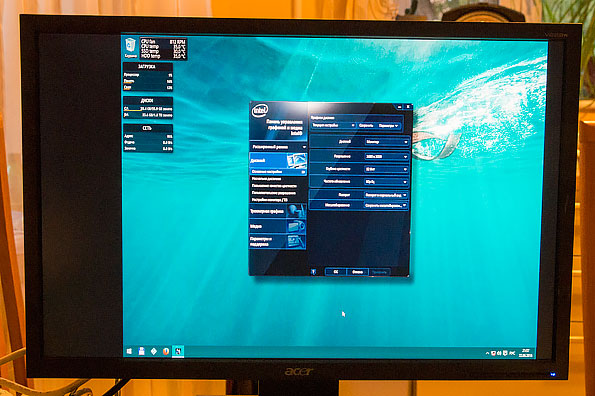

А вот с монитором ситуация интереснее. Мы, понятное дело, «искали проблем» — то есть вполне намеренно делали «как не надо». Поэтому в пару встроенному монитору с соотношением сторон 4:3 мы включили внешний с соотношением сторон 16:9 — интересно же, что будет? Эффект оказался довольно забавным: внешний монитор отображал картинку так, как ее отображал встроенный. Чтобы понять, что мы имеем в виду, проще один раз увидеть. Вот так внешний монитор с нативным разрешением 1680×1050 отображал свою родную картинку с разрешением 1680×1050.

Выдвижная LCD KVM-консоль Kinan XL1716

При этом активен основной монитор или неактивен — это никакого значения не имеет. Можно опустить крышку, выключив монитор KVM, но на поведение внешнего монитора это никакого влияния не окажет. Кстати: если не только опустить крышку, но и полностью задвинуть консоль внутрь, все внешние подключенные устройства — клавиатуры, мыши, монитор — продолжают работать.

Также мы попробовали подключить к USB-портам KVM не клавиатуру и/или мышь, а другие устройства: флешки, внешний жесткий диск. Никакого эффекта это не произвело — компьютеры-клиенты их не обнаруживали.

Возможности каскадного подключения нами не исследовались за отсутствием второго экземпляра устройства.

На этом увлекательная часть нашего материала подошла к концу, потому что дальше все работало именно так, как и описано в руководстве :) Поэтому нам остается только описать возможности протестированной модели.

Возможности

Выдвижная LCD KVM-консоль Kinan XL1716

Сразу после включения устройство требует ввести имя пользователя и пароль. По умолчанию они пустые, то есть нужно просто 2 раза нажать клавишу «Ввод». Впоследствии вы можете завести до 5 пользователей (один из которых обязательно администратор), которым можно будет разграничить доступ к различным клиентам: полный доступ, только для просмотра, нет доступа.

Выдвижная LCD KVM-консоль Kinan XL1716

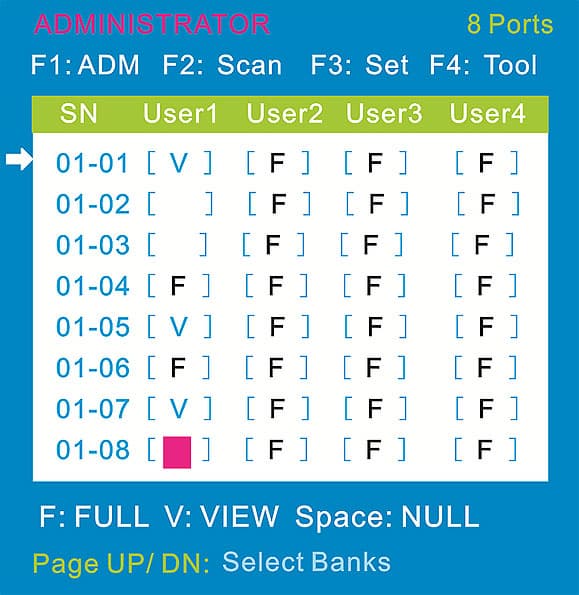

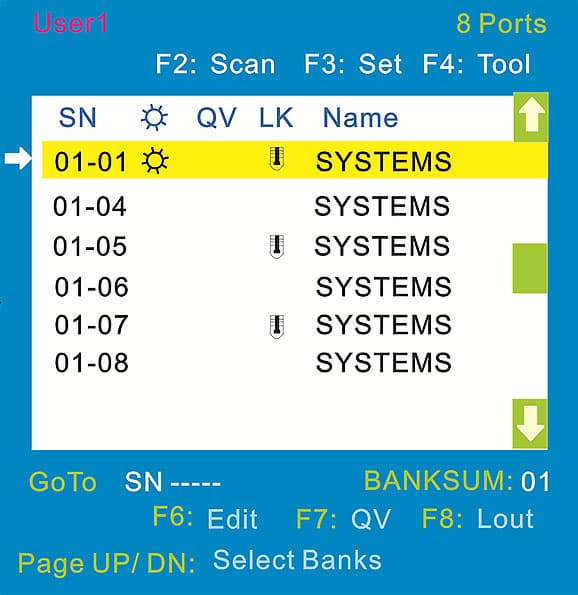

В меню всех пользователей, кроме администратора, пункт «Вернуться к заводским установкам» отсутствует — так что таким «изящным финтом» обнулить все пароли и получить полный доступ не получится ;)

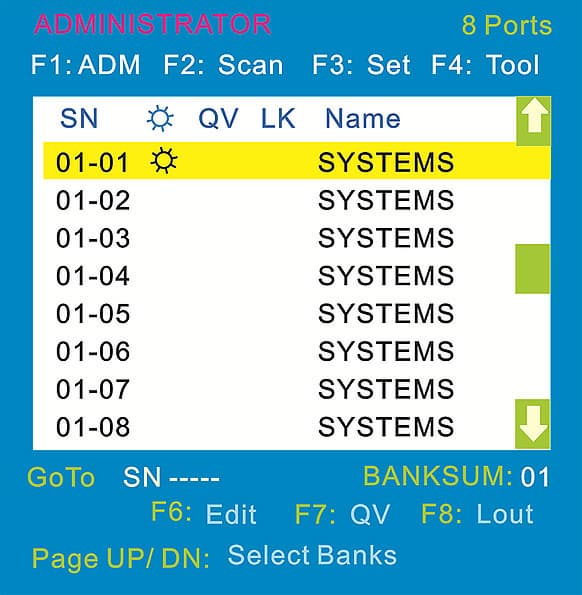

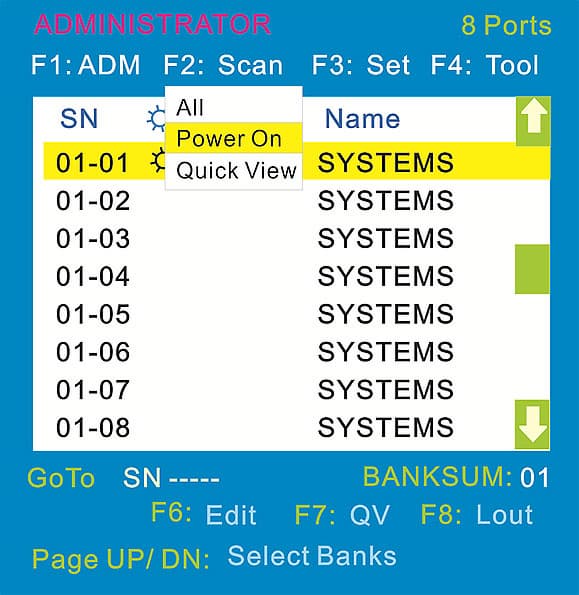

Типичный вид начальной странички экранного меню.

Выдвижная LCD KVM-консоль Kinan XL1716

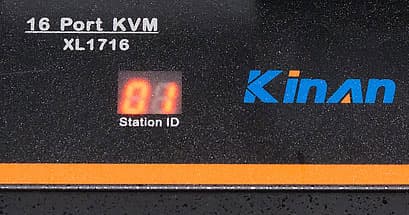

Прямо сейчас можно набрать на цифровой клавиатуре номер системы, на которую вы хотите переключиться — например, «01-07{Ввод}». Здесь первый номер — это номер KVM. Всего их в цепочке может быть до 31, а номер того, за которым вы работаете, отображается на специальном индикаторе.

Выдвижная LCD KVM-консоль Kinan XL1716

Соответственно, второй номер — это номер порта на KVM. Здесь же можно отредактировать имя клиента (по умолчанию все имеют имя «SYSTEMS»), чтобы потом пользоваться еще и этим способом идентификации. Значок «солнышко» означает, что система включена (впрочем, как мы уже писали выше, бывают варианты…), значок статуса QV означает, что система добавлена в список быстрого просмотра, значок в области LK означает, что для текущего пользователя переключение на эту систему заблокировано.

Выдвижная LCD KVM-консоль Kinan XL1716

Выбрать систему, на которую вы хотите переключиться, можно не только набрав ее номер или имя, но и перемещаясь по экранному меню с помощью клавиш курсора и выбрав нужную позицию с помощью клавиши «Ввод», а также передвигая палец по зоне прокрутки тачпада — в этом случае выбор делается тапом по зоне прокрутки.

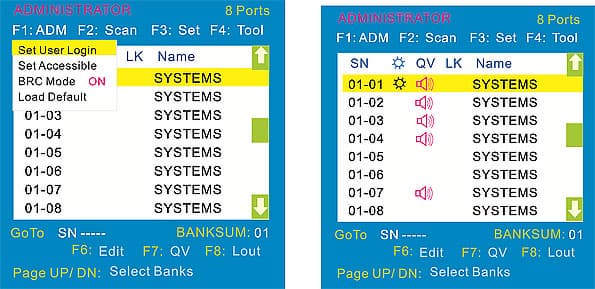

Можно настроить режим бродкастинга — когда одни и те же нажатия клавиш на клавиатуре транслируются на несколько систем сразу. В инструкции при этом упоминается, что мышь может работать «ненормально», но нам показалось что она просто вообще не работала.

Выдвижная LCD KVM-консоль Kinan XL1716

Можно включить режим сканирования, при котором KVM будет последовательно переключаться между всеми портами, всеми активными или всеми отмеченными для режима Quick View. При этом паузы между переключениями являются настраиваемыми.

Выдвижная LCD KVM-консоль Kinan XL1716

Также предусмотрена возможность автоматического разлогинивания пользователя по истечении указанного времени.

За дальнейшими подробностями мы отправим вас в инструкцию, т. к. полный ее пересказ в задачи данного материала не входит.

Заключение

Выдвижная LCD KVM-консоль Kinan XL1716

Kinan XL1716 отлично справляется со своими основными обязанностями — управлением несколькими системами с помощью одного набора «монитор + клавиатура + тачпад». Прибор аккуратно сделан, элементы хорошо подогнаны друг к другу, никаких зацепок, перекосов и тому подобных шероховатостей мы в процессе работы не наблюдали.

Экранное меню логично устроено и, в принципе, не требует прочтения инструкции для освоения работы с ним. Жалко, конечно, что русификация устройства коснулась только русских символов на клавиатуре, а меню не затронула никак.

Достаточно серьезные средства разграничения доступа позволят гибко подойти к политике безопасности и разумно распределить права между имеющими доступ к KVM сотрудниками.

Что же касается выявленных нами недостатков, то их вряд ли можно отнести к серьезным. Да, они делают работу с прибором несколько менее комфортной, однако насколько мы понимаем, конек марки Kinan — не суперкомфорт пользователя, а хорошее качество за разумные деньги. Протестированный нами экземпляр вполне соответствует этому определению.

Выдвижная LCD KVM-консоль Kinan XL1716
предоставлена для тестирования производителем



12 июля 2016 Г.
