В продолжение своей линейки бюджетных корпусов Core компания Fractal Design относительно недавно представила новую серию недорогих корпусов под названием Focus. В настоящий момент линейка включает в себя только два модели: полноразмерный Focus G и рассчитанный на установку системных плат формата microATX Fractal Design Focus G Mini — именно эта модель попала к нам на тестирование.

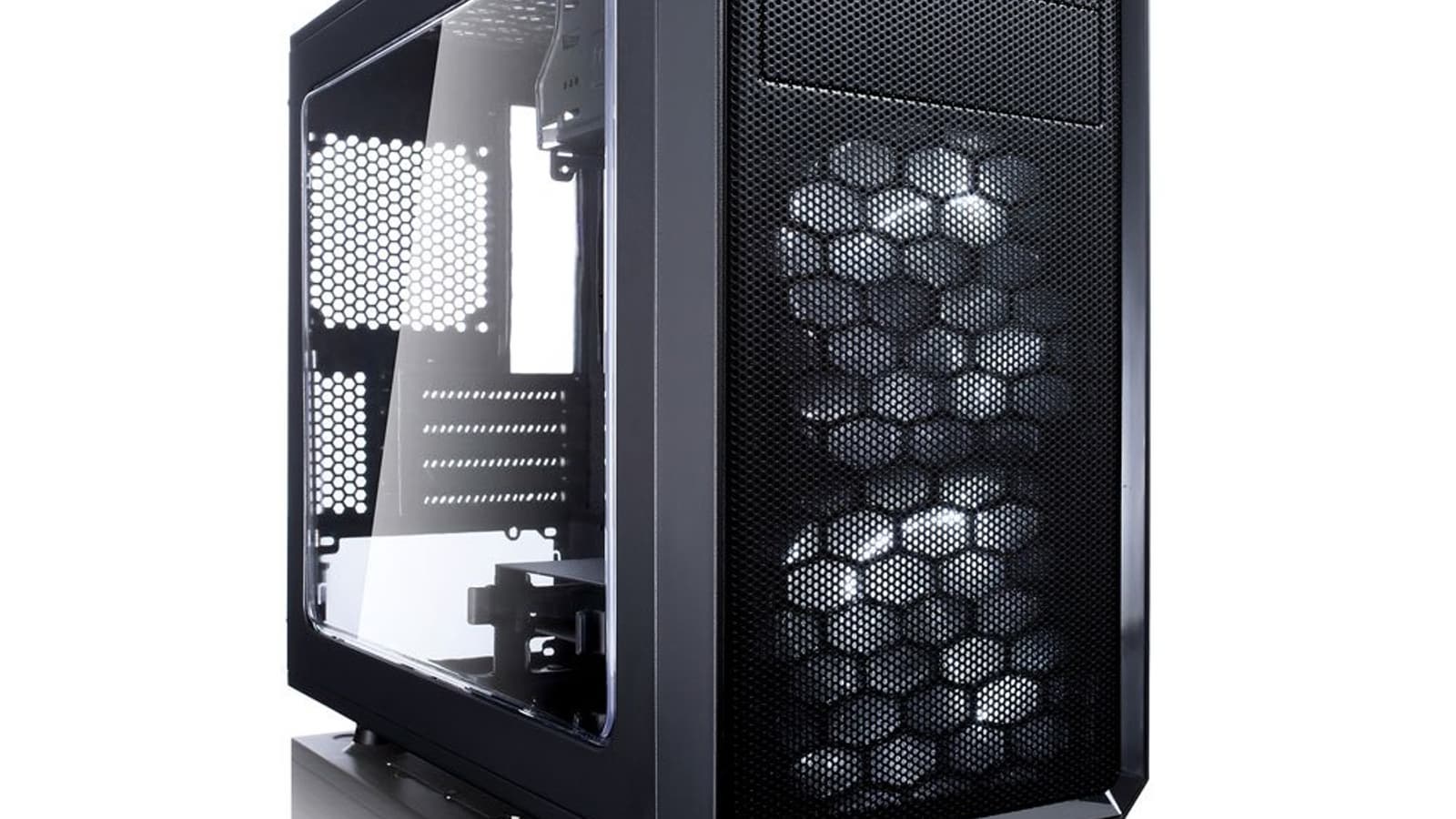

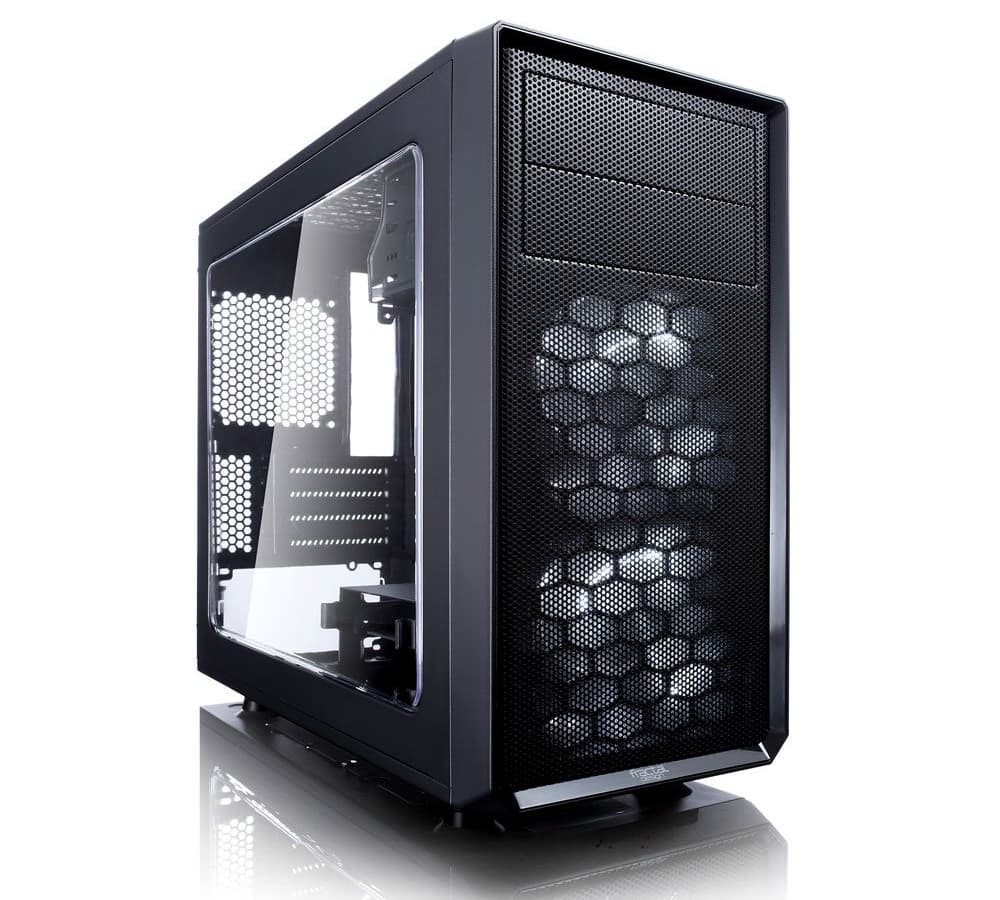

В линейке Focus обычно лаконичные и строгие дизайнеры из Швеции решили изменить себе и оснастить корпус не только большим окном из оргстекла, но и добавить в комплект поставки сразу 2 вентилятора с белой подсветкой, которые будут отчетливо видны через перфорированную переднюю панель. Полноразмерный вариант Focus G уже сейчас выпускается в 5 вариантах расцветки, включая красный и синий, в то время как Focus G Mini доступен только в одном цвете — полностью черном, даже без фирменных белых заглушек и лопастей вентиляторов.

Корпус, как мы уже отметили, относится к бюджетному сегменту, поэтому ждать от него невероятно высокого качества и большого удобства в сборке не приходится. Важно понять, в каких именно аспектах производитель сэкономил, и, обладая всей информацией, самостоятельно сделать вывод: устраивает вас такой компромиссный вариант или нет.

Поставляется Fractal Design Focus G Mini в коробке из обычного непримечательного картона, на боковых гранях предусмотрены прорези для более удобной транспортировки. В комплект поставки помимо самого корпуса и элементов системы охлаждения входит только самое необходимое: краткая инструкция по сборке, монтажные винты и несколько одноразовых стяжек. Инструкция, традиционно для Fractal Design, больше визуальная, чем текстовая, но в случае с Focus G Mini это никак не мешает — корпус очень простой, нестандартных решений в нем, по сути, не используется.

Компоновка

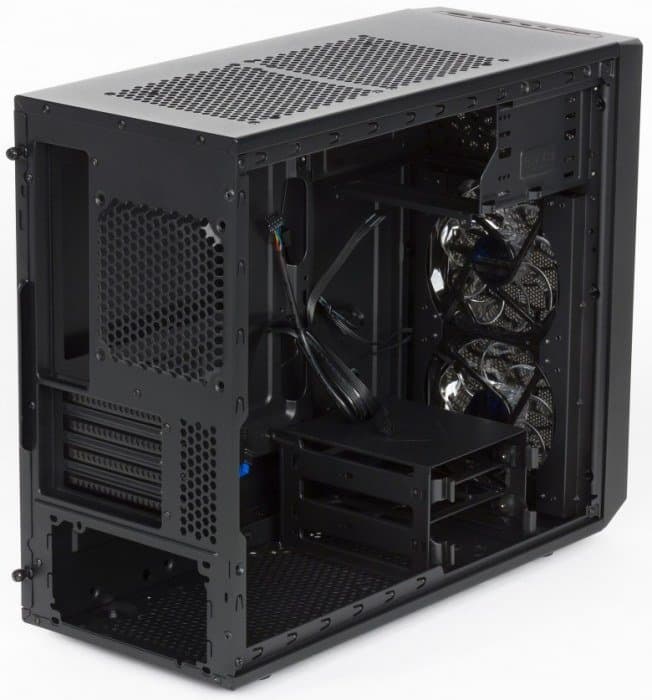

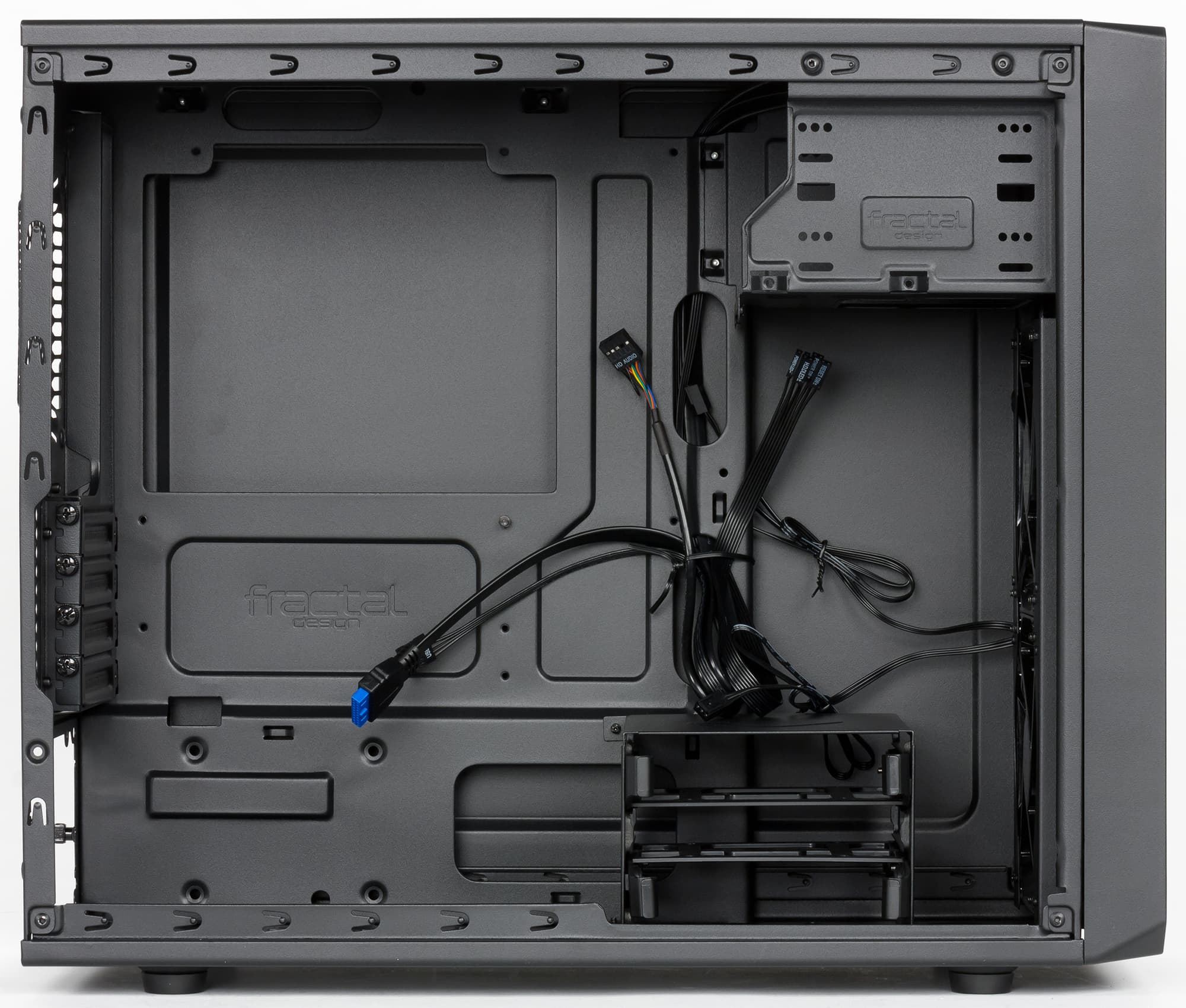

По внутреннему устройству новую модель Fractal Design можно спутать с корпусом трех- или даже пятилетней давности. Шутка ли: в модели 2017 года — два отсека для установки 5,25″ устройств! Универсальная корзина для жестких дисков и SSD находится в нижней передней части корпуса, она установлена боком.

Блок питания устанавливается снизу, он не вынесен в отдельный отсек и не отделен пластиковым кожухом. Корпус рассчитан на установку плат формата microATX и, следовательно, 4 карт расширения длиной до 380 мм каждая.

Свободного места между подложкой системной платы и правой боковой стенкой относительно немного — 18—25 мм в зависимости от зоны. Этого вполне достаточно, чтобы скрытно уложить бо́льшую часть кабелей, и содержимое корпуса будет неплохо выглядеть через окно в левой стенке, но за правую при этом лучше не заглядывать — кабели, конечно, влезут, но уложить их аккуратно не получится чисто физически, и стяжки здесь не особенно помогут.

Стоит признать, что для домашнего применения такую компоновку уже трудно назвать оптимальной, скорее она подойдет для офисного ПК или рабочей станции, где пятидюймовый отсек займет все еще зачем-то нужный оптический привод или многофункциональная панель — например, с картоводом на все случаи жизни.

Конструкция

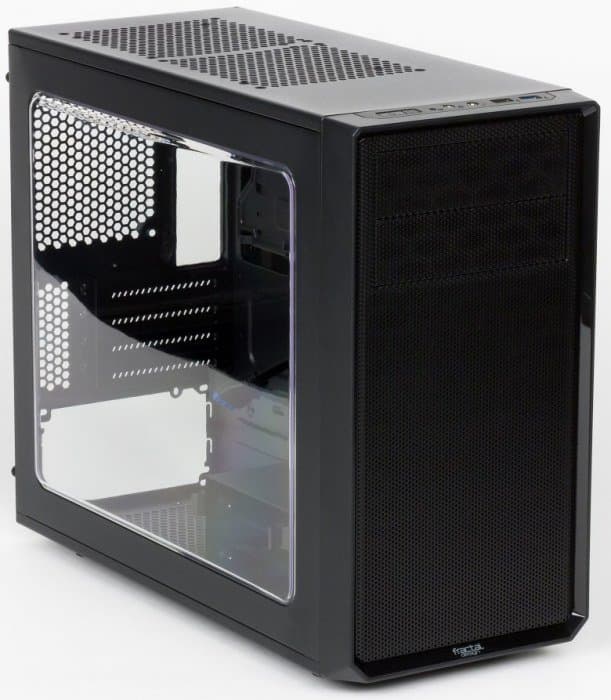

Размеры корпуса — 383×205×464 мм (В×Ш×Г, включая выступающие элементы). Вес без упаковки составляет 4,1 кг, что совсем немного для таких габаритов. Сказывается применение тонкой стали толщиной 0,6 мм, обильная перфорация и большое окно из оргстекла почти на всю площадь левой боковой стенки. Нельзя сказать, что корпус совсем хлипкий и заметно дребезжит при работе, но его жесткость явно оставляет желать лучшего. Впрочем, это беда большинства современных корпусов (не только бюджетных), и хотя для кого-то толщина металла является чуть ли не главным критерием при выборе, многие не обращают на нее внимание — лишь бы в руках не сминался как фольга и не издавал неприятных звуков при работе вентиляторов и жестких дисков.

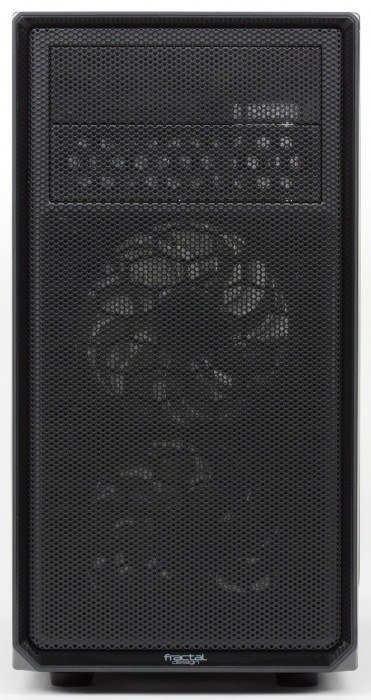

Передняя декоративная панель Focus G Mini выполнена из трех слоев: металлическая сетка, плотный пылевой фильтр и пластиковое основание. Данная панель без труда снимается, так как не имеет электрического контакта с самим корпусом. Весь блок фронтальных портов, кнопок и индикаторов вынесен на переднюю часть верхней стенки. В его состав входят один порт USB 3.0, один порт USB 2.0, разъемы для подключения микрофона и наушников, кнопка включения и перезагрузки, а также индикатор включения ПК и активности жесткого диска — полный стандартный набор.

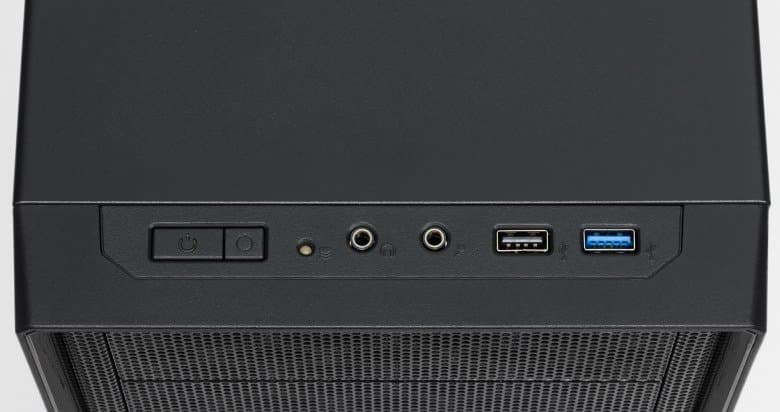

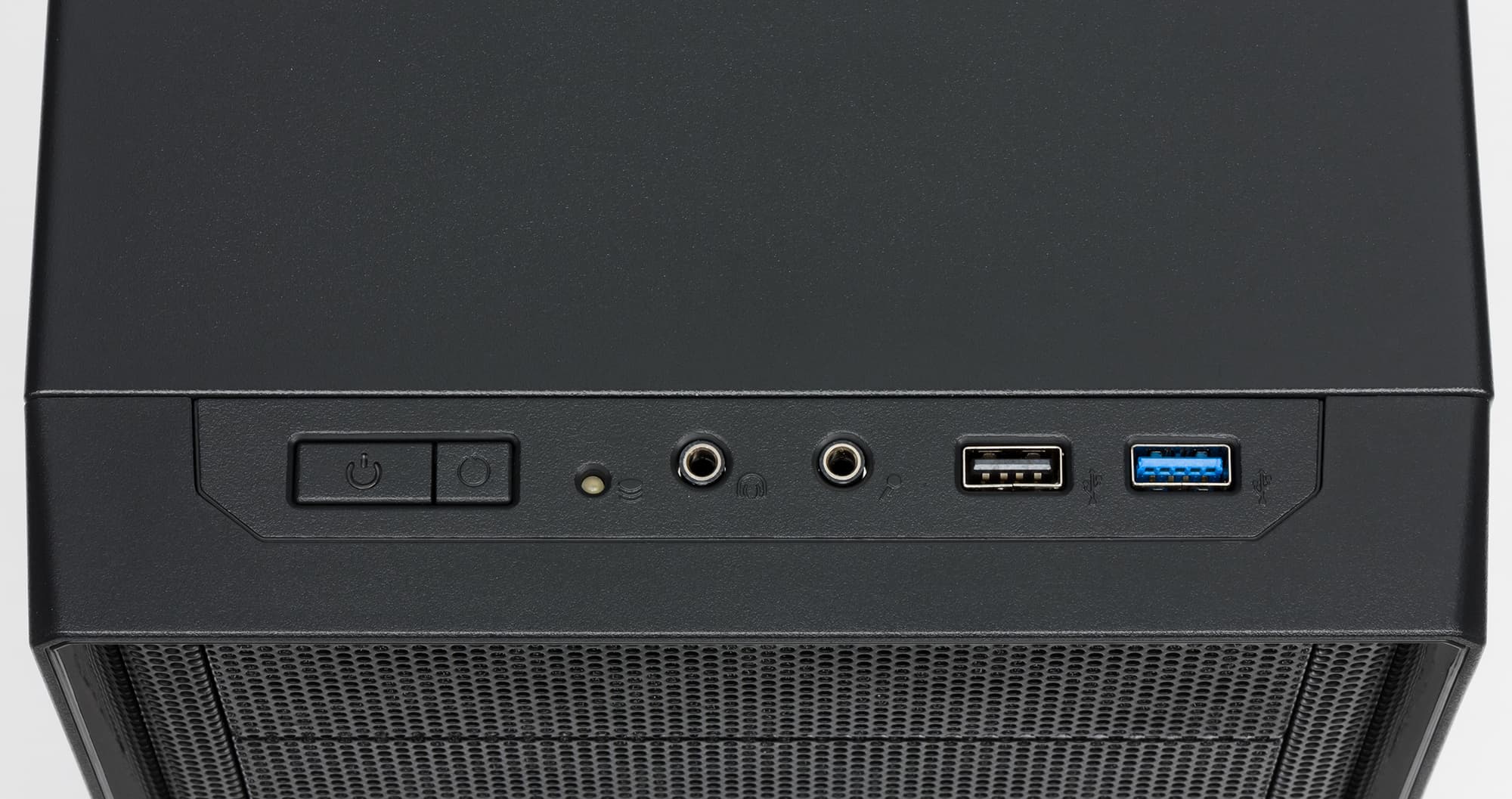

К сожалению, на механизме кнопок в линейке Focus тоже сэкономили, здесь они тактовые, а не механические, как в корпусах серии Define, то есть имеют минимальный ход и срабатывают с громким щелчком. Индикатор Power LED встроен в кнопку включения, индикатор активности HDD находится немного правее. Цвет обоих светодиодов — белый, при этом свечение у кнопки включения рассеянное и приглушенное, а у HDD LED, наоборот, точечное и яркое, неприятно бьющее по глазам.

Использование в качестве второго USB-порта разъема стандарта 2.0 также вызывает удивление. По логике, современному пользователю с намного большей вероятностью пригодились бы два быстрых порта для передачи данных с внешних носителей, чем устаревший порт для подключения периферии и накопителей и их последующего прокидывания в BIOS, DOS и какой-нибудь Windows XP.

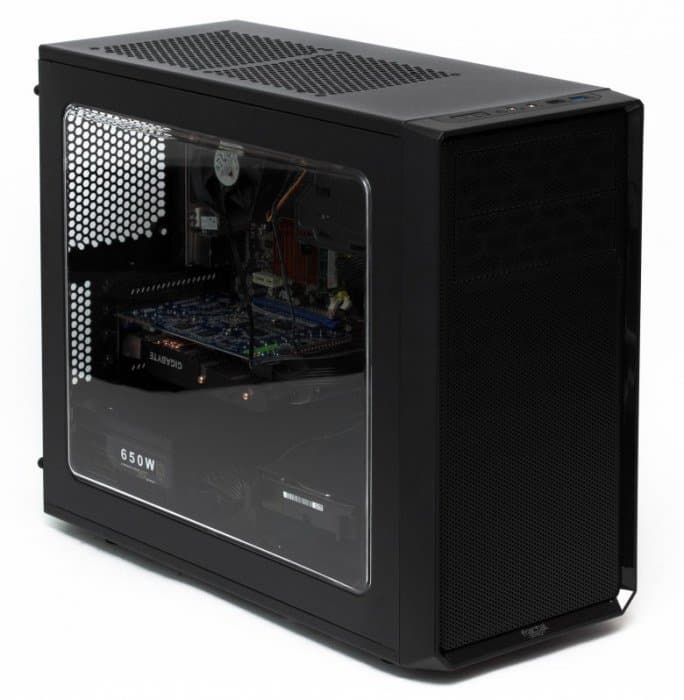

Окошко из оргстекла на левой стенке выполнено качественно. Пластик прозрачный, закреплен на зажимах без применения клея и герметика. Правая боковая стенка абсолютно глухая. Обидно, что для данной модели производитель не предусмотрел вариант с двумя глухими стенками, потому как в бюджетном ПК обычно отсутствуют комплектующие, которыми можно гордиться, выставляя их напоказ. К тому же общая жесткость конструкции стала бы выше и шумел бы корпус меньше.

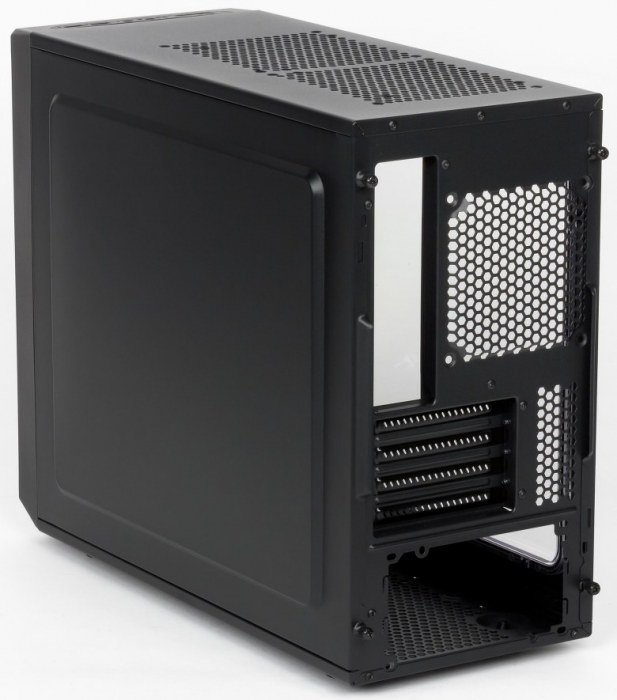

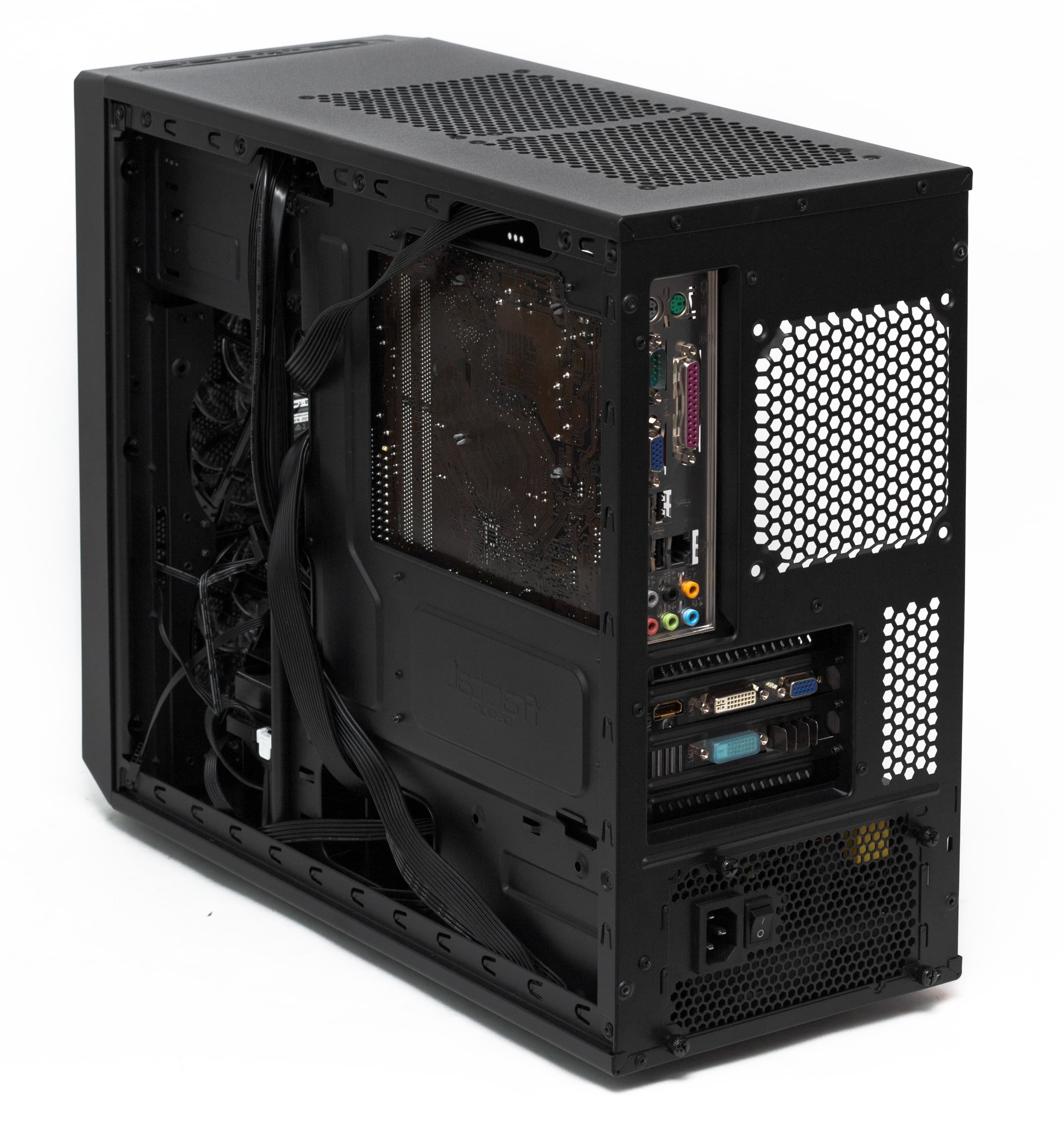

Задняя стенка Focus G Mini ничем не примечательна, здесь помимо обязательных элементов можно найти лишь вырез для установки блока питания и посадочное место для 120-миллиметрового вентилятора. Устанавливается корпус на достаточно высокие ножки из твердого пластика, на мягкой резине тут тоже немного сэкономили, к сожалению.

Система вентиляции

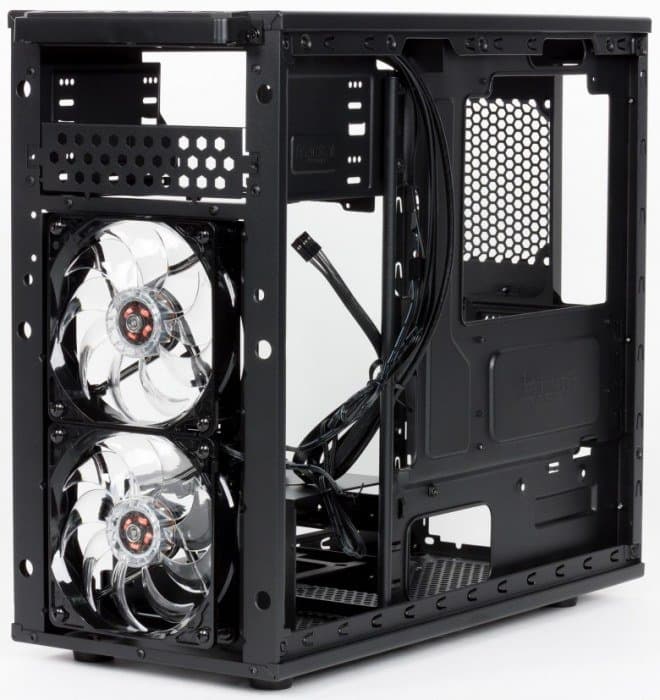

Приятно отметить, что на системе охлаждения данного корпуса проектировщики почти не сэкономили. В комплект поставки входят два вентилятора типоразмера 120 мм с неотключаемой белой подсветкой, при желании их можно заменить на один 140-миллиметровый вентилятор.

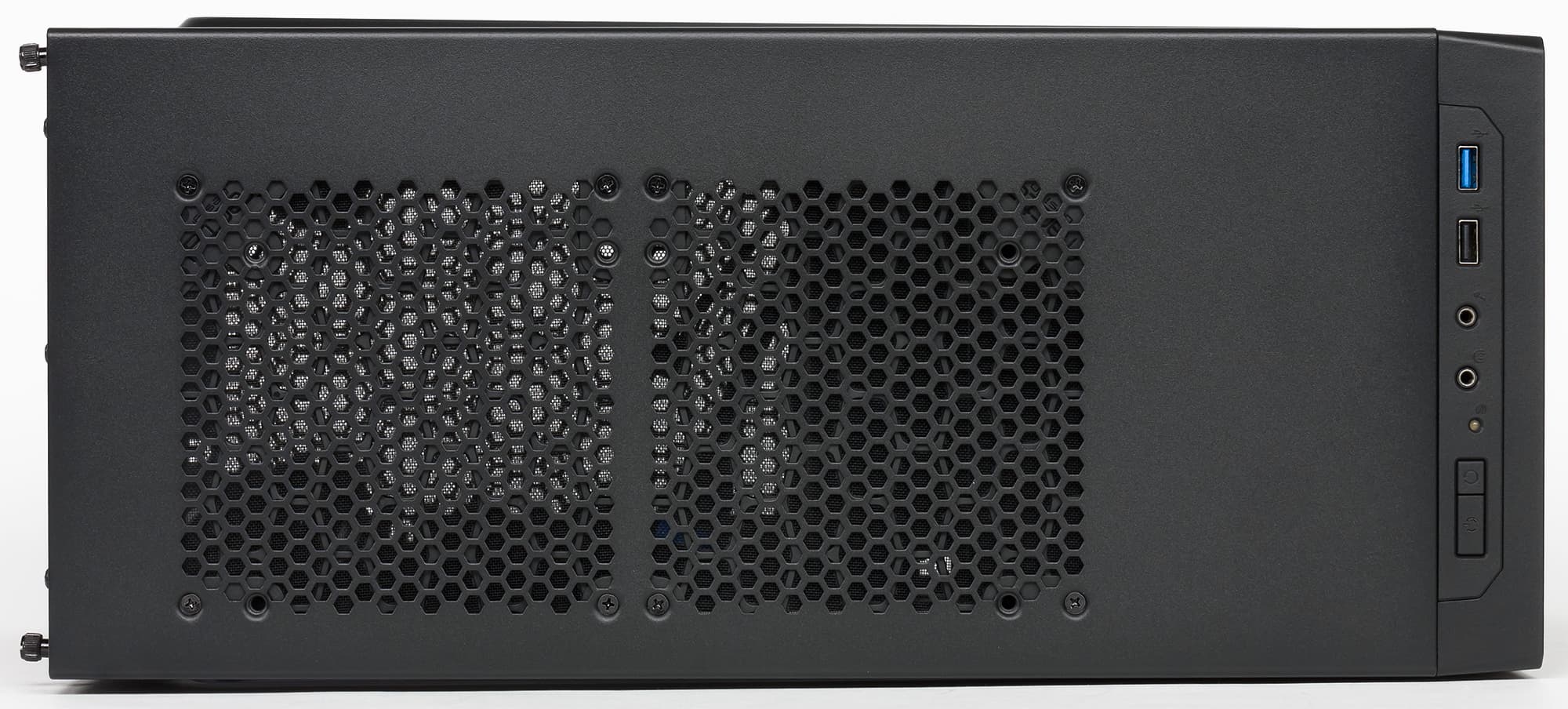

Еще два посадочных места для вентиляторов на 120 или 140 мм находятся на верхней стенке, еще одно для вентилятора типоразмера 120 мм — на задней. Идею собирать систему жидкостного охлаждения в бюджетном корпусе из тонкой стали вряд ли можно назвать удачной, но корпус все же предусматривает установку 240-миллиметрового радиатора как на верхнюю, так и на переднюю стенку корпуса. Правда, при этом нижний отсек для 5,25″ устройств должен оставаться пустым.

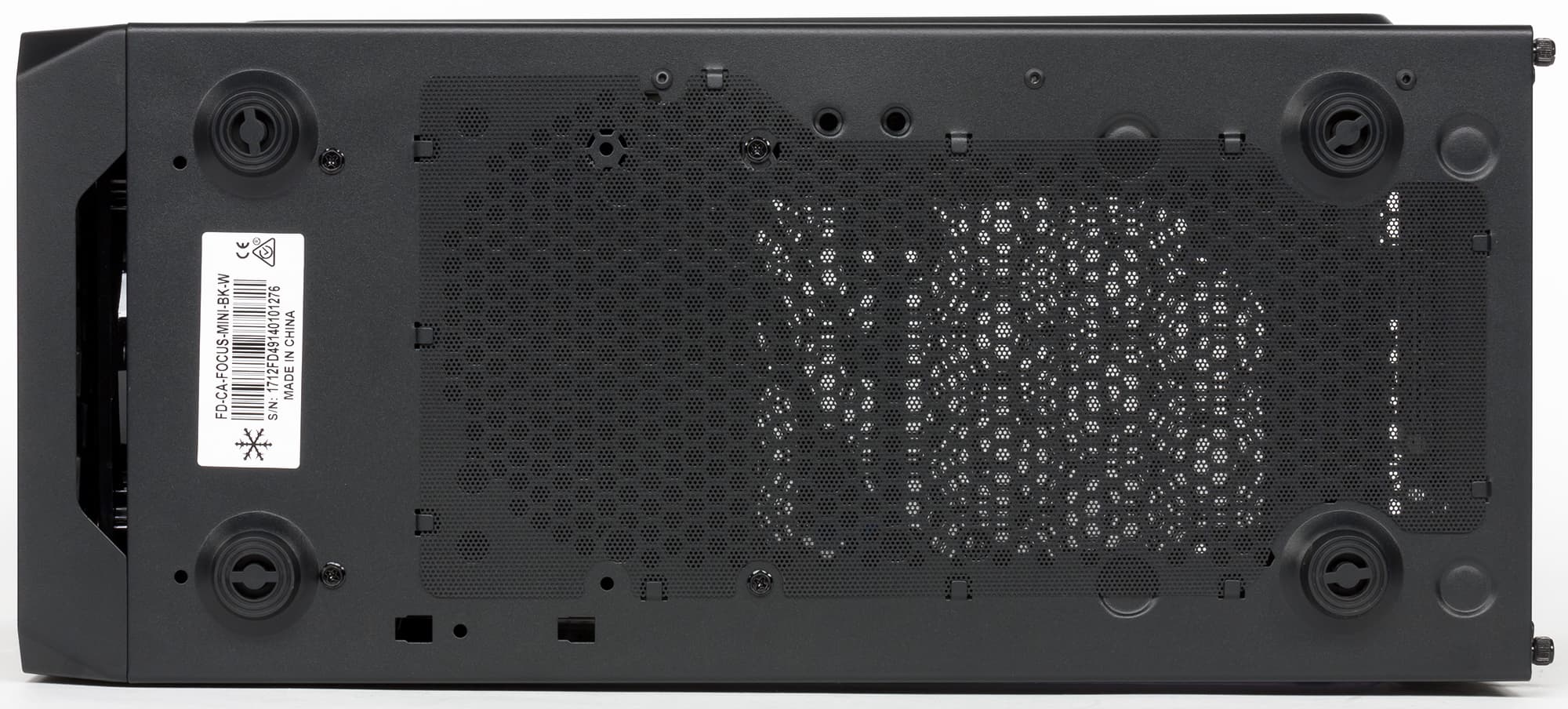

Интересно обстоят дела и с пылевыми фильтрами. Первое, что бросается в глаза еще до разборки корпуса — пылевой фильтр на нижней стенке из быстросъемного превратился в просто съемный и стал значительно менее эффективным за счет применения стальной сетки с большим диаметром отверстия. Чтобы снять его, нужно обязательно положить корпус на бок и немного помучаться с зажимами-держателями.

Фильтр на передней панели также нельзя назвать быстросъемным, поскольку он встроен в декоративную панель и моется или пылесосится только вместе с ней. С другой стороны, он выполнен из плотного, похожего на поролон материала, а значит, очень хорошо задерживает даже мелкую пыль, что очень здорово.

Но и это еще не все. Вентиляционные отверстия на верхней стенке также прикрыты вмонтированным в пластиковую рамку качественным пылевым фильтром, способным задержать даже мелкую пыль. При этом снять его еще сложнее, поскольку его рамка прикручена 4 винтами под крестовую отвертку.

Получается, что система вентиляции корпуса позволяет содержать его в относительной чистоте достаточно долгое время, но когда придет время уборки, времени на нее потребуется значительно больше, чем в корпусах с быстросъемными фильтрами на защелках/направляющих или в магнитной рамке.

Максимальная высота процессорного кулера в данном корпусе составляет 165 мм.

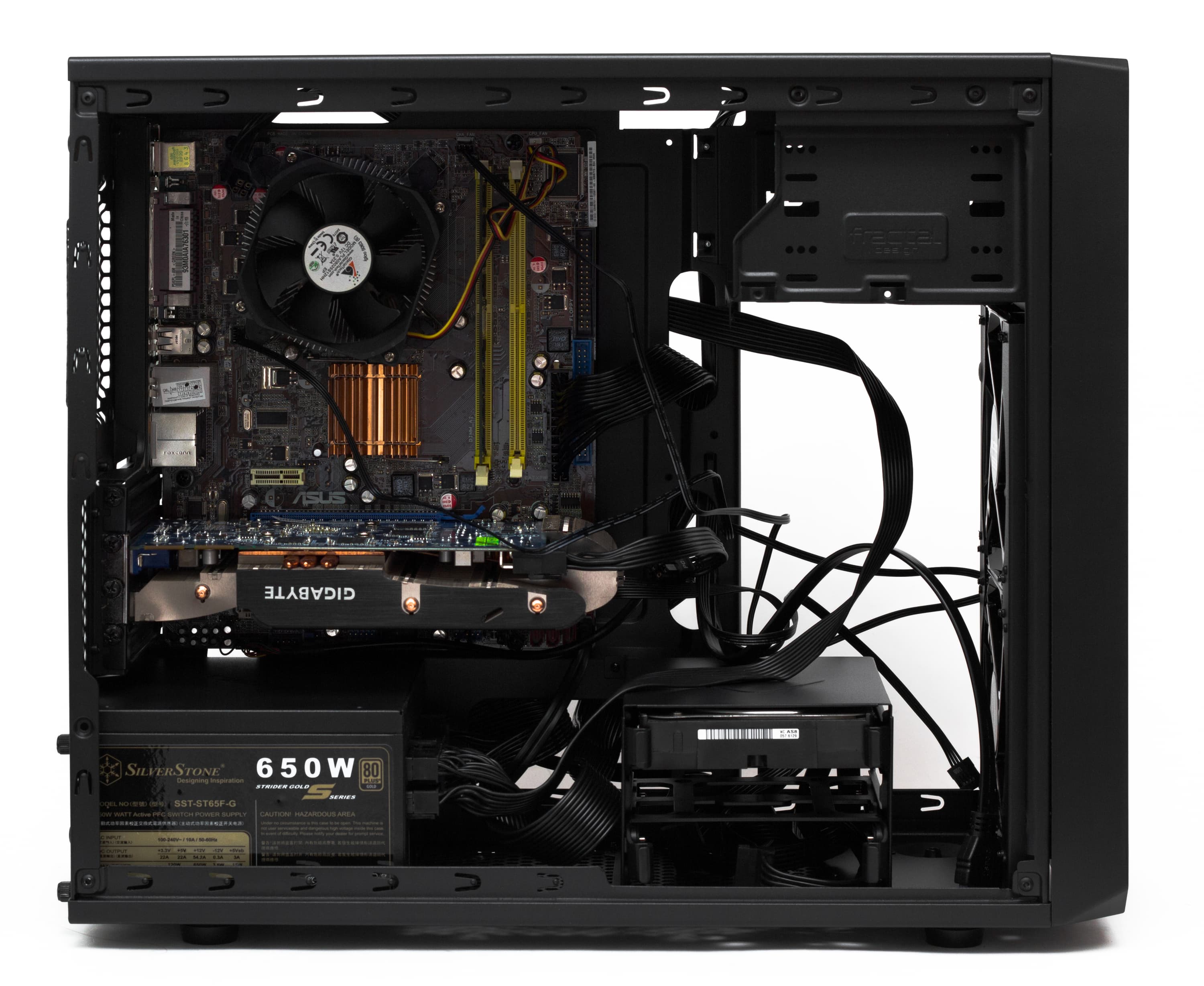

Сборка системного блока

Обе боковые стенки крепятся винтами с накатной головкой, которые дополнительно завальцованы и не выпадают после откручивания. Правда, качество их исполнения немного подкачало: один из винтов все-таки выпал из положенного ему места, а еще один никак не хотел закручиваться обратно, все время попадая мимо резьбы. Вальцовка стенок U-образная, способ крепления — прислонно-сдвижной. Стенки не очень охотно встают на место, пока корпус находится в вертикальном положении, лучше все же положить его на бок.

Стойки для монтажа системной платы заранее не проставлены, их придется устанавливать сборщику. Резьба в данных отверстиях очень тугая, закручивать стойки руками — не вариант. Благо в комплекте поставки идет специальный переходник для шестигранников на крестовую отвертку.

Устройства в пятидюймовый отсек устанавливаются через переднюю стенку и фиксируются на своих местах с помощью 4 винтов под крестовую отвертку; система безвинтового крепления в Focus G Mini не применяется. Основная корзина для накопителей рассчитана на установку двух как полноразмерных, так и 2,5″ дисков за счет применения универсальных пластиковых салазок.

На традиционный HDD такие салазки «натягиваются» и фиксируются за счет распорок в отверстиях на боковых гранях. В случае 2,5″ диска его необходимо прикрутить к салазкам 4 винтами, используя отверстия на нижней стенке накопителя. Внутри самой корзины диск держится благодаря подпружиненным пластиковым распоркам. Фиксация не самая надежная, небольшой люфт присутствует в обеих плоскостях, но есть возможность дополнительно зафиксировать диск одним винтом под крестовую отвертку.

Отметим, что установить 3,5″ диск можно только разъемами внутрь, то есть для подключения и отключения дисков всегда придется снимать обе боковые стенки. Такой вариант установки выигрывает в эстетическом плане, но значительно менее удобен в плане скорости и простоты работы с комплектующими, особенно если менять диски требуется часто.

Дополнительное посадочное место для одного SSD находится на обратной стороне подложки системной платы, в нижней части, прямо за блоком питания. По сути, это просто пустой уголок с отверстиями в листе стали, никаких кронштейнов, адаптеров и салазок здесь не используется. Огромный минус данного посадочного места заключается в том, что для замены диска придется в обязательном порядке демонтировать блок питания, и хорошо еще, если это удастся сделать без отключения всех питающих кабелей.

Каждая из заглушек для плат расширения фиксируется отдельным винтом с накатной головкой, их не нужно выламывать, все они рассчитаны на многоразовое использование. Максимальная длина размещаемой в корпусе видеокарты составляет 380 мм.

Блок питания устанавливается на небольшие «кругляши» из мягкого вспененного материала, их с натяжкой можно назвать виброгасящим подиумом. Для скрытой укладки кабелей в корпусе предусмотрено несколько отверстий в подложке системной платы, однако резиновых уплотнителей на них решили не ставить.

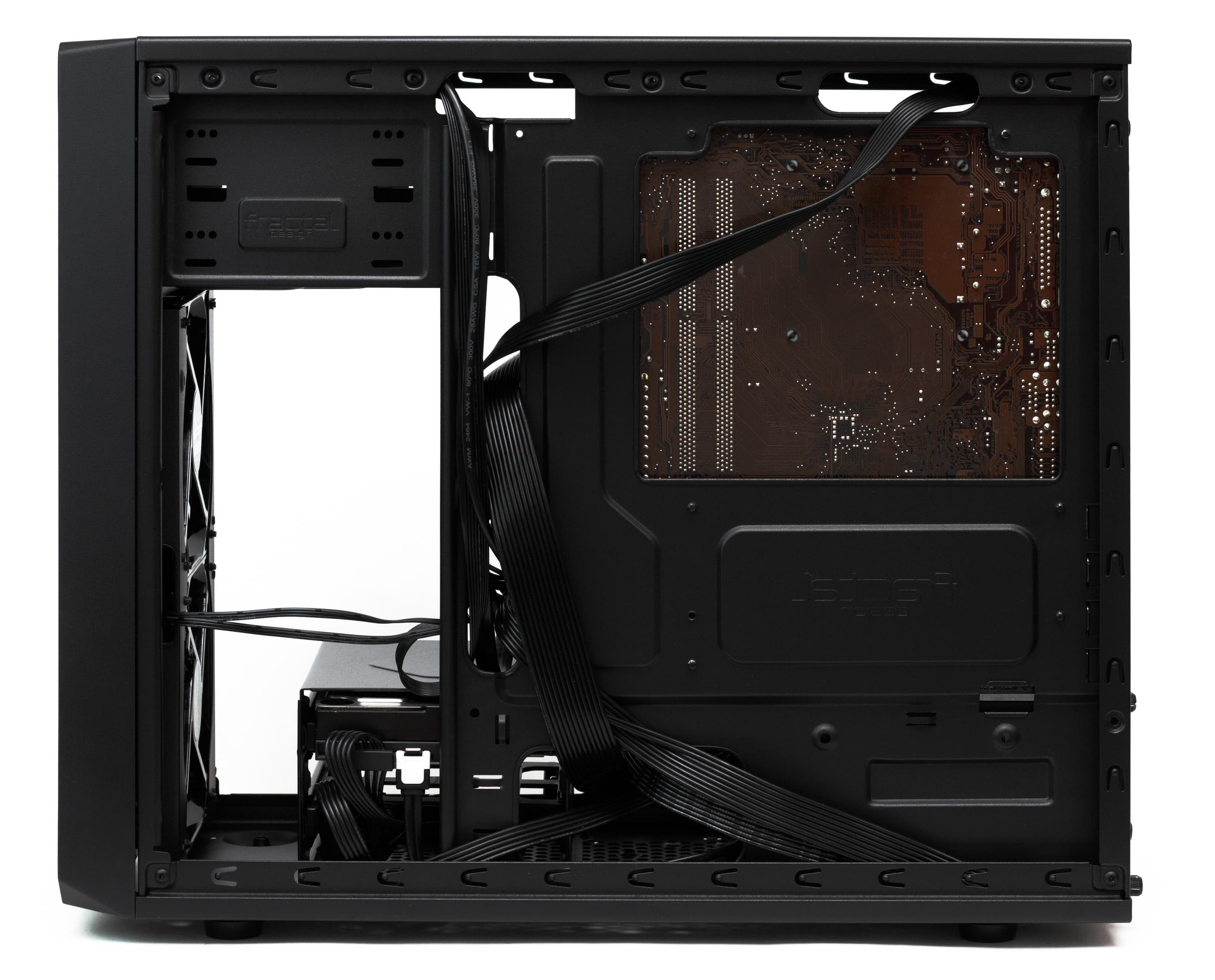

Свободное место за правой боковой стенкой присутствует, но его там относительно немного, в большинстве случаев кабели удастся убрать из основного объема, чтобы они не мешали работе вентиляторов и не сильно бросались в глаза, но показывать кому-либо с трудом размещенные провода, прижатые боковой стенкой, не стоит.

Порты USB 3.0 и USB 2.0 с передней панели подключаются монолитной 20- и 8-контактной колодкой соответственно. Аудиоразъемы также подключаются монолитным коннектором стандарта HDA без обратной совместимости с AC’97. Набор проводов для подключения кнопок и индикаторов представлен традиционной россыпью.

Акустическая эргономика

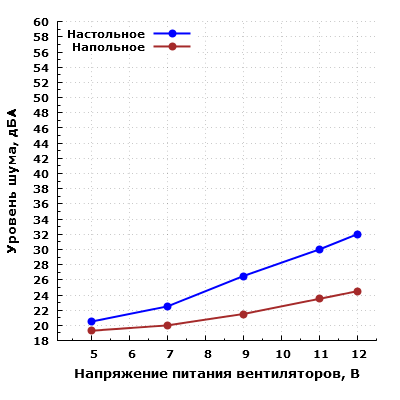

Уровень шума системы охлаждения корпуса

Производительность системы охлаждения корпуса изменяется в не слишком широких пределах в зависимости от напряжения питания вентиляторов, то есть вентиляторы здесь применены не очень производительные. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 20,5 до 32 дБА при расположении микрофона шумомера в ближнем поле на расстоянии 0,35 метра от передней панели и напряжении питания вентиляторов от 5 до 12 В.

В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от низкого (22,5 дБА) до пониженного (30 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как очень низкий при работе вентиляторов на минимальных оборотах, а при работе на максимальных — как низкий для жилого помещения в дневное время суток.

Качество вентиляторов вполне приемлемое. Шум неаэродинамического происхождения от привода есть, но он невысокий и мало заметен на типовых эксплуатационных расстояниях.

Для бюджетного решения система охлаждения реализована вполне достойно, хотя, конечно, неотключаемая подсветка порадует не всех, даже несмотря на то, что она не навязчивая.

Позиционирование и выводы

Сам производитель предлагает использовать корпуса линейки Focus G как полноценные решения для построения мощного игрового ПК, и чисто физически ничто этому не мешает: мощные комплектующие комфортно разместятся в этом microATX-корпусе и получат вполне достойное охлаждение. Однако если говорить о действительно «топовом» и, следовательно, дорогом игровом ПК, то есть смысл добавить еще несколько тысяч рублей и приобрести модель уровнем повыше, с лучшей шумоизоляцией, более высокой жесткостью, лучшей системой укладки проводов и другими приятными мелочами.

На наш взгляд, данный корпус неплохо подойдет для сборки недорогого ПК общего назначения или офисного компьютера, где относительно невысокая цена, малый вес и хорошая защита от пыли могут стать важными факторами в пользу выбора именно Focus G или Focus G Mini. Хотя, конечно, в этой ситуации корпус, поставляющийся с недорогим блоком питания в комплекте, смотрелся бы еще более выигрышно.

В качестве основного вывода хочется отметить, что проектировщики из Fractal Design не могли не сэкономить, выпуская модель корпуса за $60, но, как показало тестирование, сверх меры ни один из элементов не упростили, и мы постарались упомянуть в обзоре все недочеты. Да, корпус Focus G Mini не такой приятный в сборке и использовании как, например, его более дорогой собрат Define Mini C, но это в любом случае достойный внимания продукт, цену которого сложно назвать завышенной.

Корпус предоставлен на тест производителем
