Блок питания Chieftec GPS-750C: новый представитель бюджетной серии Smart с достойными потребительскими качествами

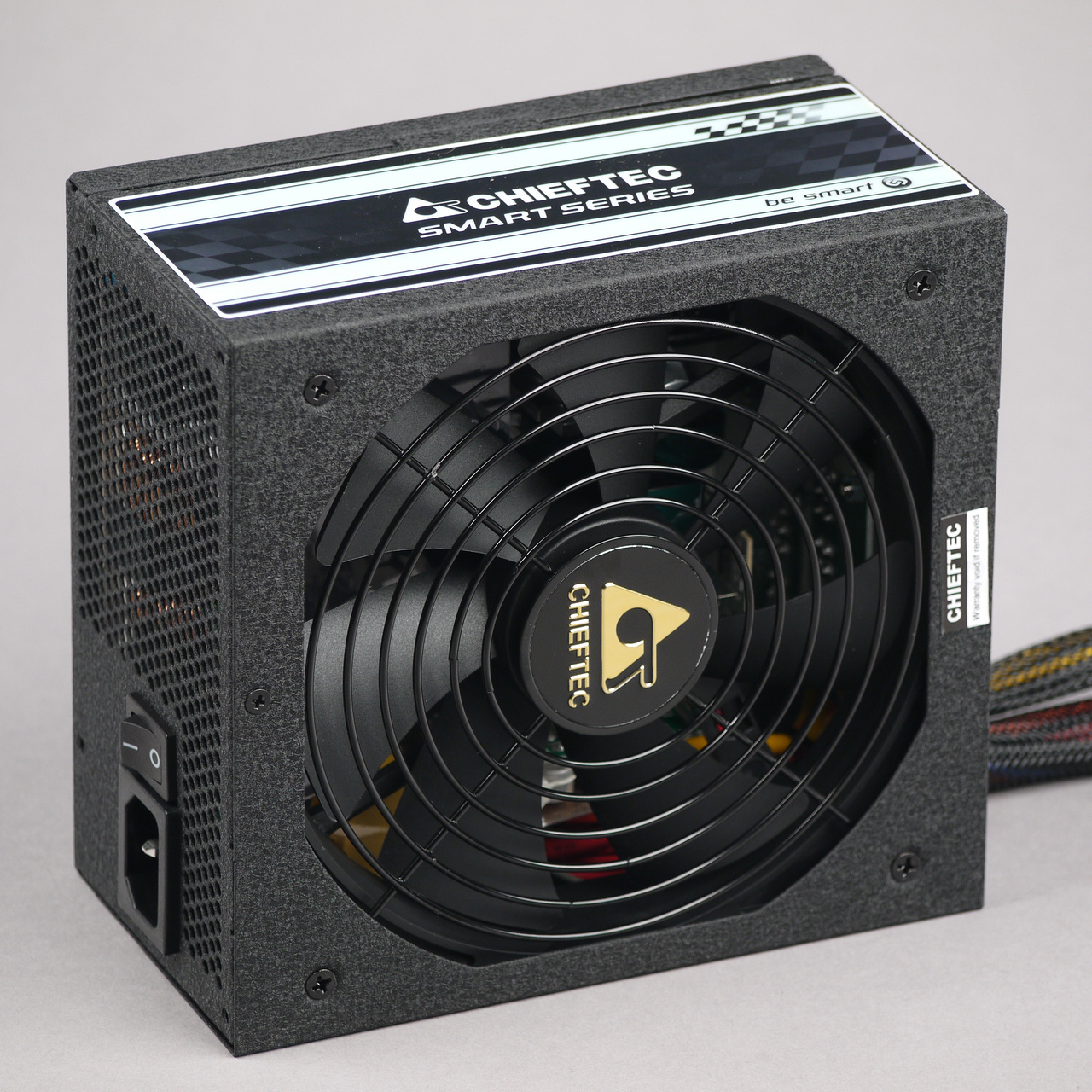

Внешний вид блока питания Chieftec GPS-750C
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Средняя цена
T-14124018
Розничные предложения
L-14124018-5

На момент написания обзора описание Chieftec GPS-750C на сайте производителя еще не было переведено на русский язык, но можно понять, что эта модель отнесена к серии Smart — одной из самых старых в ассортименте компании Chieftec, в которой выпускается очень много различных моделей с сильно отличающимися потребительскими качествами, изготовленных на разных платформах.

GPS-750C, как и GPS-650C, изготавливается на производственных мощностях компании CWT, на новой бюджетной платформе, которая привносит новые технические решения в бюджетный класс блоков питания. Это вовсе не значит, что все блоки питания на данной платформе будут обладать отличными потребительскими качествами, но не будем забегать вперед.

Упаковка блока питания Chieftec GPS-750C

Поставляется Chieftec GPS-750C в упаковке, предназначенной для розничной продажи: коробке черно-серого цвета с матовой полиграфией и глянцевыми наклейками. Жесткость коробки и толщина картона вполне удовлетворительные. Сверху коробка покрыта слоем полиэтилена, изолирующего упаковку от влаги.

Блок питания выполнен в корпусе с матовым покрытием черного цвета, которое имеет крупную фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Длина корпуса составляет 160 мм, дополнительно потребуется не менее 15 мм для размещения подключенных разъемов, поэтому стоит рассчитывать на установочный размер около 180 мм. Блок питания такого размера можно установить почти в любой полноразмерный корпус, а вот с установкой в некоторые компактные корпуса возможны определенные сложности.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 744 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,992, что является отличным показателем, особенно для бюджетного продукта.

Характеристики блока питания Chieftec GPS-750C

Длина проводов и количество разъемов

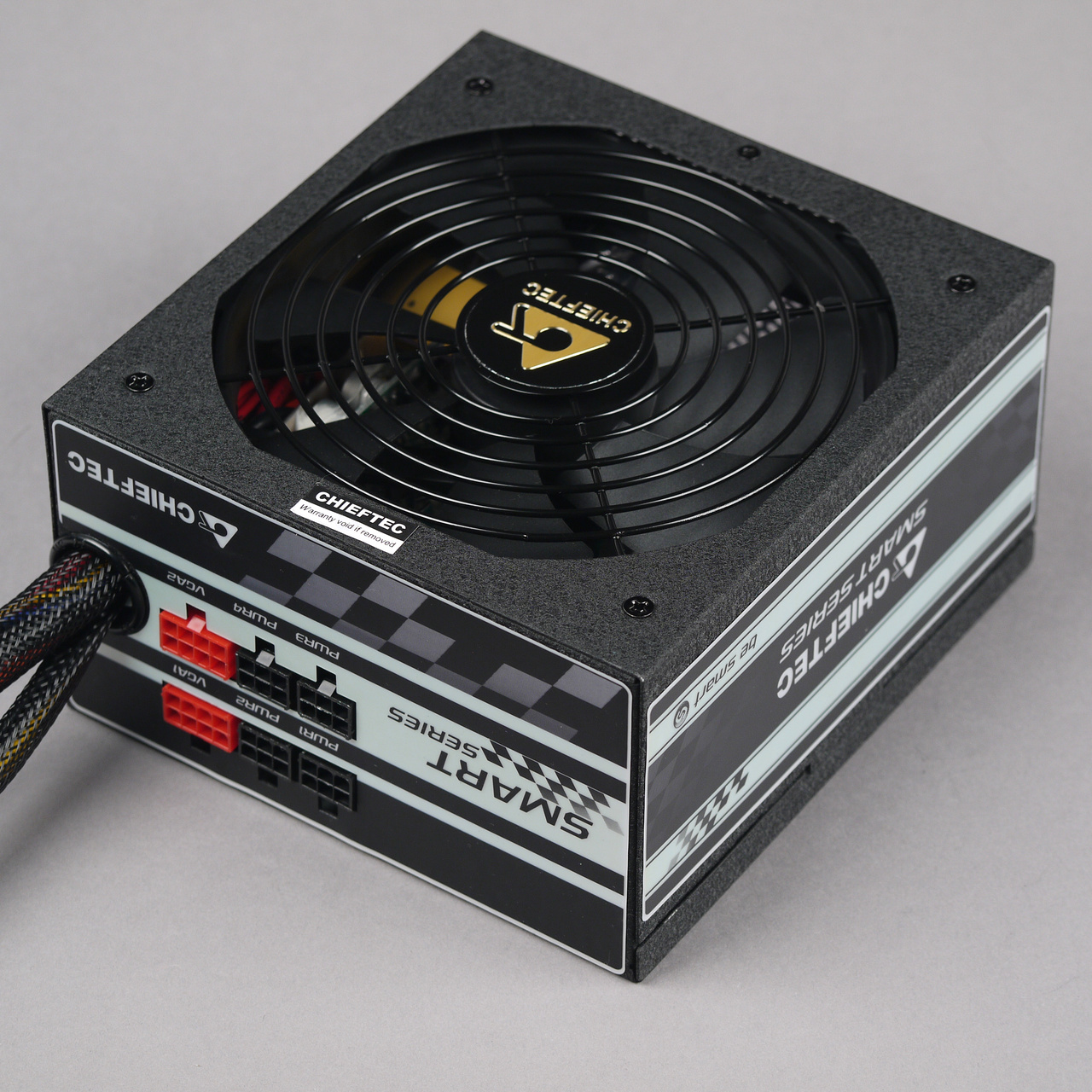

Провода и разъемы блока питания Chieftec GPS-750C

Фиксированные
до основного разъема АТХ — 53 см
до процессорного разъема 8 pin SSI — 55 см, плюс еще 10 см до разъема ATX12V (итого около 65 см)
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connector1
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2на одном шнуре
4 pin Peripheral Connector3
15 pin Serial ATA Connector6на двух шнурах
4 pin Floppy Drive Connector

Часть проводов можно снять, освободив свободное место в корпусе.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до коннектора питания процессора — около 65 см. Таким образом, с большинством современных корпусов проблем быть не должно. Но в случае использования очень габаритных корпусов типоразмера full tower (и более) длина проводов до разъема питания процессора может оказаться недостаточной.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 8-12 штук на 3-4 шнурах.

Система охлаждения

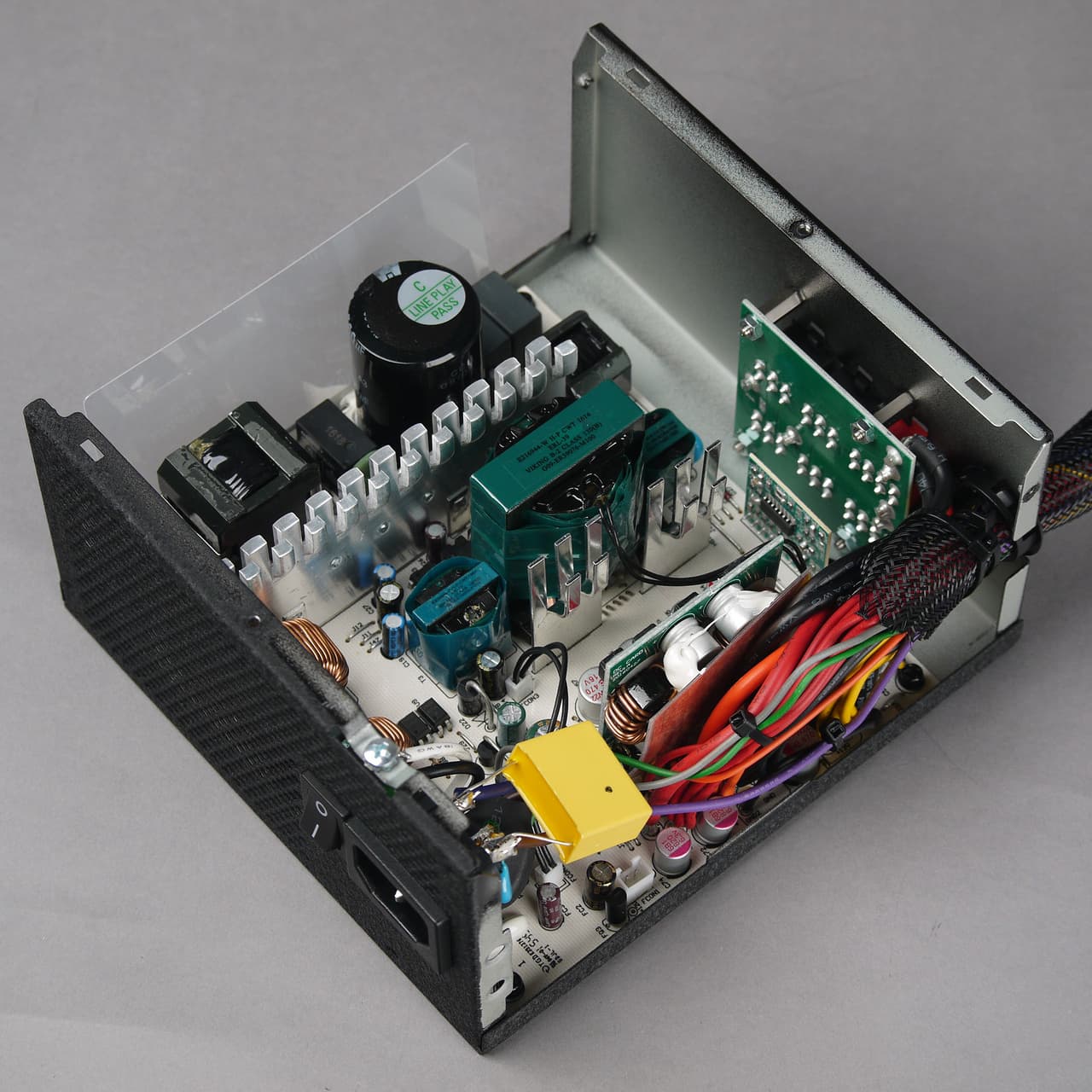

Вид платы блока питания Chieftec GPS-750C

Блок питания оснащен активным корректором коэффициента мощности, дроссель которого упакован в пластиковый корпус в открытом исполнении. Источник питания рассчитан на работу в электросетях с номинальным напряжением от 100 до 240 вольт, то есть имеет расширенный диапазон питающих напряжений, что может оказаться полезным при работе от сети, в которой имеются значительные отклонения от номинальных значений напряжения.

Полупроводниковые элементы высоковольтных цепей размещены на одном компактном радиаторе, оребрение которого выполнено путем расщепления верхней части пластины. К достоинствам такой конструкции относится низкое аэродинамическое сопротивление теплорассеивающих элементов, а к недостаткам — низкая теплоемкость и сравнительно малая площадь теплорассеивания.

Транзисторы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлены небольшие теплоотводы).

Импульсные источники питания на основе преобразователей постоянного тока +3.3VDC и +5VDC располагаются на еще одной дочерней плате и дополнительного теплоотвода не имеют, что вполне типично для БП с активным охлаждением. Очевидно, что разработчики постарались спроектировать устройство из расчета минимального аэродинамического сопротивления элементов внутри корпуса БП, особенно около сильно нагревающихся элементов.

Присутствует вполне полноценный сетевой фильтр на основной плате, включающий варистор и предохранитель, также имеется фильтр коммутационных помех, собранный на сетевом разъеме. В качестве высоковольтного конденсатора используется емкость под брендом Teapo, а вот низковольтные конденсаторы удивляют своим разнообразием: мы обнаружили конденсаторы под брендами Aishi, Samxon, Capxon и Chengy. В целом тут наблюдается некоторая экономия.

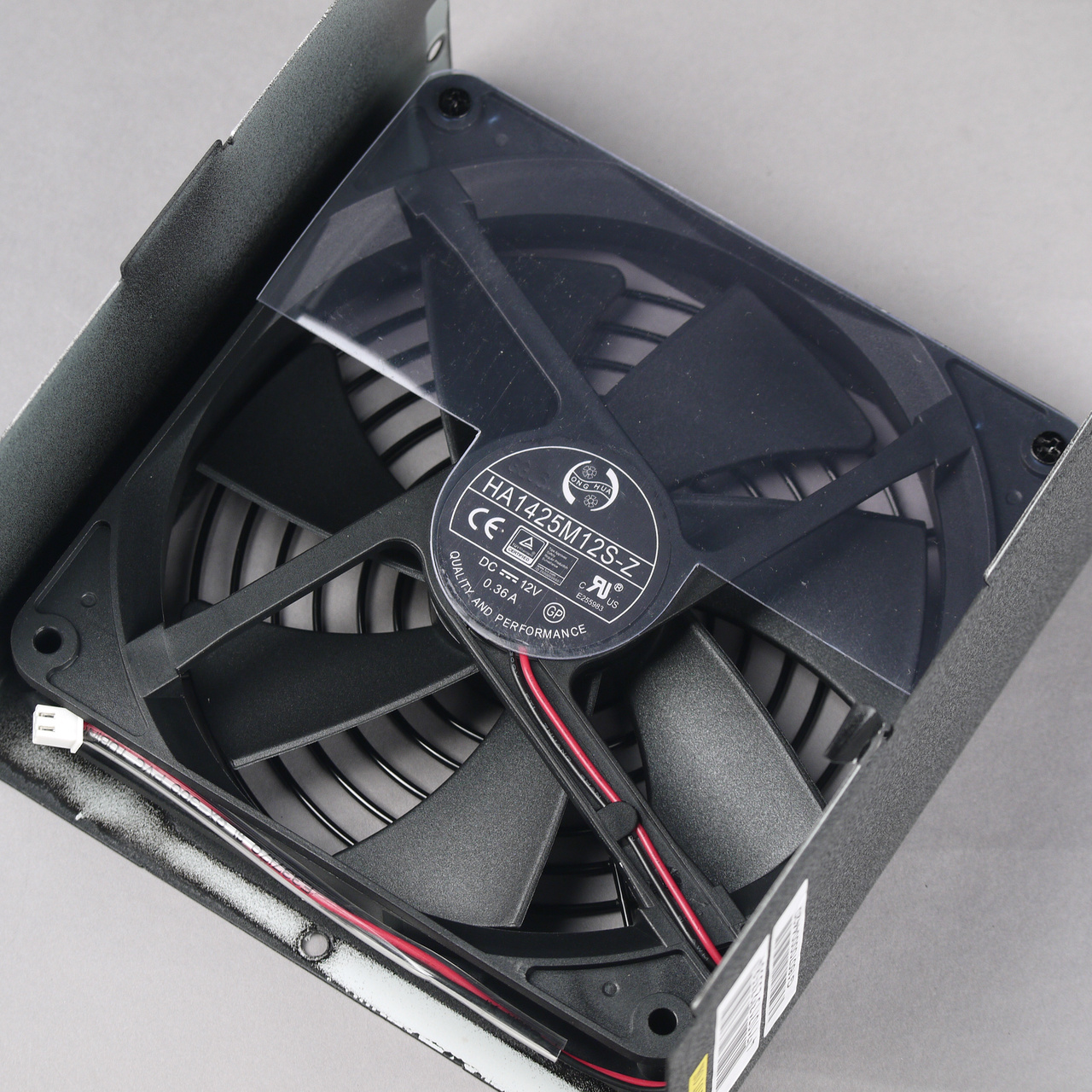

Вентилятор блока питания Chieftec GPS-750C

В блоке питания установлен вентилятор HA1425M12S-Z, он основан на подшипнике скольжения и изготовлен компанией Dongguan Honghua Electronic Technology. Подключение вентилятора — двухпроводное, через разъем.

Тестирование блока питания

Работа на максимальной мощности Chieftec GPS-750C

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, если не считать низкой нагрузочной способности канала +3.3VDC.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

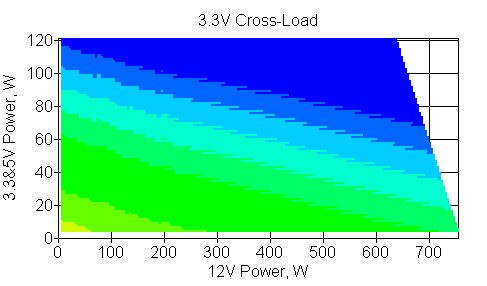

Отклонения по линии +3,3 VDC

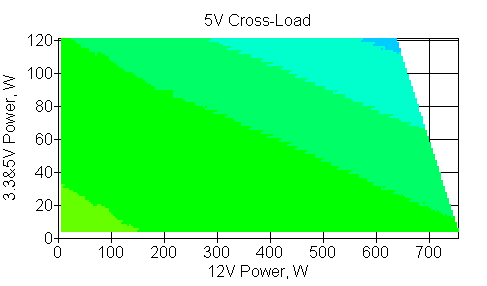

Отклонения по линии +5 VDC

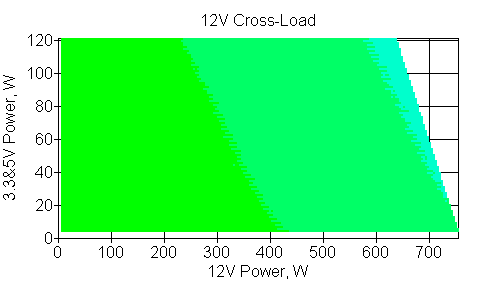

Отклонения по линии +12 VDC

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают трех процентов во всем диапазоне мощности, что является очень хорошим результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают двух процентов по каналам +5VDC и +12VDC, а по каналу +3.3VDC — трех процентов. Впрочем, стоит отметить невысокую нагрузочную способность канала +3.3VDC в целом.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания максимальная мощность по каналу +12VDC составляет около 275 Вт при отклонении 3% и свыше 300 Вт Вт при отклонении 5%. Поскольку отклонение напряжения происходит в сторону уменьшения, использовать видеокарту с двумя разъемами питания, потребляющую больше 275 Вт, с данным блоком питания не стоит, чтобы избежать нестабильной работы. С практической точки зрения это означает, что с данным источником питания можно использовать подавляющее большинство современных видеокарт, включая решения на базе GTX 1070/1080.

Качество питания системной платы
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, то высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности должно хватить.

Качество питания VRM CPU
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания процессора

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор не только для сокетов Socket 1150/51 и Socket AM3/FM2, но и для Socket 2011(-3).

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

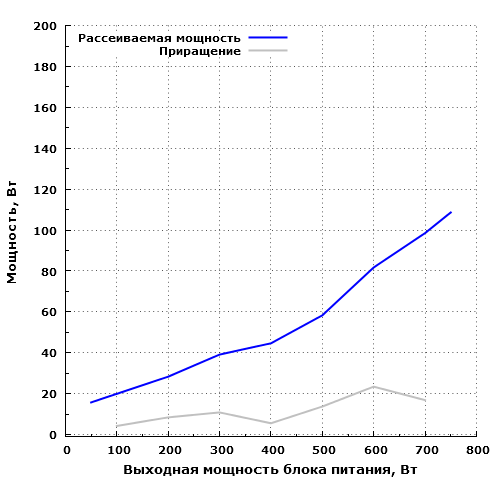

Рассеиваемая мощность Chieftec GPS-750C

Экономичность рассматриваемой модели находится на очень хорошем уровне. 60 Вт этот блок питания рассеивает на мощности порядка 500 Вт, а на максимальной мощности он рассеивает 108,6 Вт. Абсолютные показатели не рекордные, но для решений сравнимой стоимости такие результаты являются одними из лучших.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0740,2
STB0,1430,5
Zload0,1555,8

Что касается работы в малонагруженных и ненагруженных режимах, то здесь также все весьма достойно: в неактивных режимах сам по себе БП потребляет около 0,5 Вт, а в активном режиме — около 5,8 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

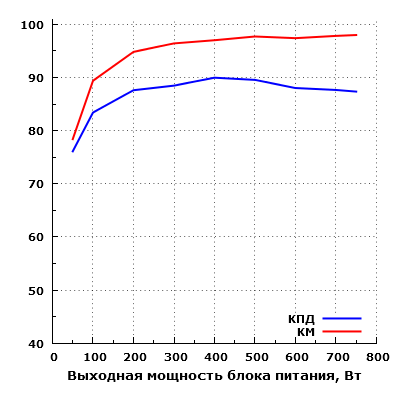

Эффективность Chieftec GPS-750C

Эффективность БП находится на уровне выше среднего. Согласно нашим измерениям, КПД данного БП достигает значения свыше 87% в диапазоне мощности от 200 до 750 ватт, максимальное зарегистрированное значение составило около 90% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 76%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А15

С точки зрения абсолютных значений, пусковой ток совсем не маленький, поэтому использования с дешевыми маломощными ИБП в данном случае лучше избегать, предпочтя им решения от 1000 В·А с двумя батареями на борту. Если же сравнивать с блоками питания аналогичной мощности, то показатели пускового тока у данного источника питания находятся на среднем уровне и далеки от максимальных значений, зарегистрированных нами, что также можно оценить положительно.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

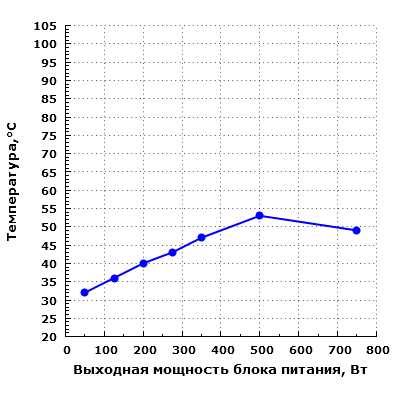

Тепловой режим Chieftec GPS-750C

Термонагруженность во всем диапазоне мощности находится на низком уровне.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

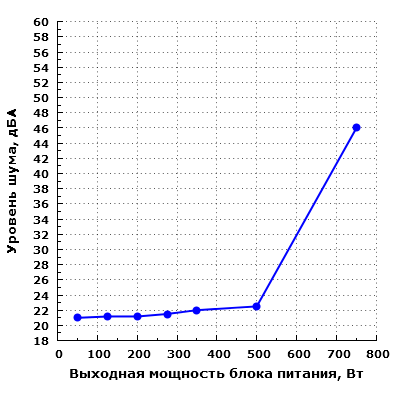

Уровень шума Chieftec GPS-750C

Шум источника питания находится на минимально заметном уровне при работе на мощности в пределах 500 Вт, то есть это один из самых тихих блоков питания мощностью 750 Вт с постоянно вращающимся вентилятором, а уж среди бюджетных продуктов стоимостью до 100 долларов он является одним из безусловных лидеров по акустической эргономике.

На максимальной мощности шум сильно возрастает, его уровень можно оценить как очень высокий для жилого помещения даже в дневное время суток, да и в офисе такой БП будет слишком хорошо заметен.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен10
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества Chieftec GPS-750C находятся на очень хорошем уровне: высокая нагрузочная способность канала +12VDC, низкий уровень шума и сравнительно высокая экономичность вполне могут сделать данное решение одним из лучших кандидатов на покупку. Несколько омрачает ситуацию низкая нагрузочная способность канала +3.3VDC, особенно с учетом максимальной мощности БП, а также относительно скромный набор разъемов и не очень длинные провода до них.

Итоги

Вполне очевидно, что Chieftec GPS-750C — это бюджетный продукт. Производитель экономил на чем мог: комплекте поставки, длине проводов и количестве разъемов, вентиляторе и конденсаторах. В итоге сложилась парадоксальная ситуация: этот блок питания в реальной системе нельзя будет использовать на мощности свыше 50 процентов от номинала не потому, что у него низкая нагрузочная способность канала +12VDC, как это обычно бывает у бюджетных БП такой мощности, а потому, что в комплекте просто нет нужного количества шнуров с разъемами. Те есть в реальных условиях данная модель обречена работать с двукратным запасом как минимум.

Отдельный вопрос — ресурс конденсаторов и вентилятора, но в любом случае на несколько лет их должно хватить без особых проблем.

Если же учитывать розничную стоимость в районе 90 долларов, то Chieftec GPS-750C можно считать весьма удачным вариантом. Правда, если рассматривать приобретение блока питания для типовой системы, потребляющей в пределах 350 Вт, то покупка блока питания такой мощности вряд ли имеет смысл, так как за аналогичную сумму можно приобрести решения меньшей мощности с компонентами более высокого качества. Впрочем, основная масса этих продуктов все-таки несколько дороже героя нашего сегодняшнего обзора.

С другой стороны, часто при приобретении одной из старших моделей процессора и видеокарты пытаются сэкономить на корпусе и блоке питания, и как раз в этом случае Chieftec GPS-750C может оказаться весьма подходящим решением, так как нагрузочная способность канала +12VDC у него действительно высокая, а шум на мощностях до 500 Вт находится на очень низком уровне. Таким образом, в случае использования его в системе с мощным процессором и топовой видеокартой остается еще большой запас при комфортном уровне шума. Вариант с двумя видеокартами также имеет право на жизнь, но для его воплощения придется приобрести второй провод с разъемами питания видеокарты, так как в комплект блока питания входит только один такой провод с двумя разъемами.

Блок питания Chieftec GPS-750C предоставлен на тестирование производителем
