Обзор материнской платы Asus TUF Gaming Z790-BTF WiFi на чипсете Intel Z790

Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.

Процессоры Intel нового поколения Core Ultra 2xx уже вовсю продаются в магазинах, материнские платы на базе LGA1851 также наполняют ассортимент розничных продаж, однако, как мы уже говорили не раз, платформа LGA1700 еще долго будет актуальной. К тому же материнских плат для нее выпущено очень много. Поэтому мы еще не раз будем возвращаться к LGA1700 и чипсету Z790 в частности.

Z790 обладает в сумме 38 высокоскоростными портами (High Speed In Out, HSIO), поддерживает до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).

Мы помним, что процессоры 12го,13го и 14го поколений имеют поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16/М.2), плюс 4 линии PCIe 4.0, жестко идущие на один из М.2 слотов, получающий данные напрямую от процессора. Эти поколения процессоров могут работать как с DDR5, так и с DDR4.

У компании Asus в игровом сегменте продуктов есть линейка TUF Gaming – это игровые решения без излишеств, то есть нет кучи кнопок и перемычек для оверклокеров, нет подсветки, или она крайне минимальна, оформление и комплект тоже просты. Но при этом в BIOS и соответствующем ПО имеется много опций и режимов по тому же разгону. В какой-то степени TUF Gaming – конкурент младшей серии ROG Strix.

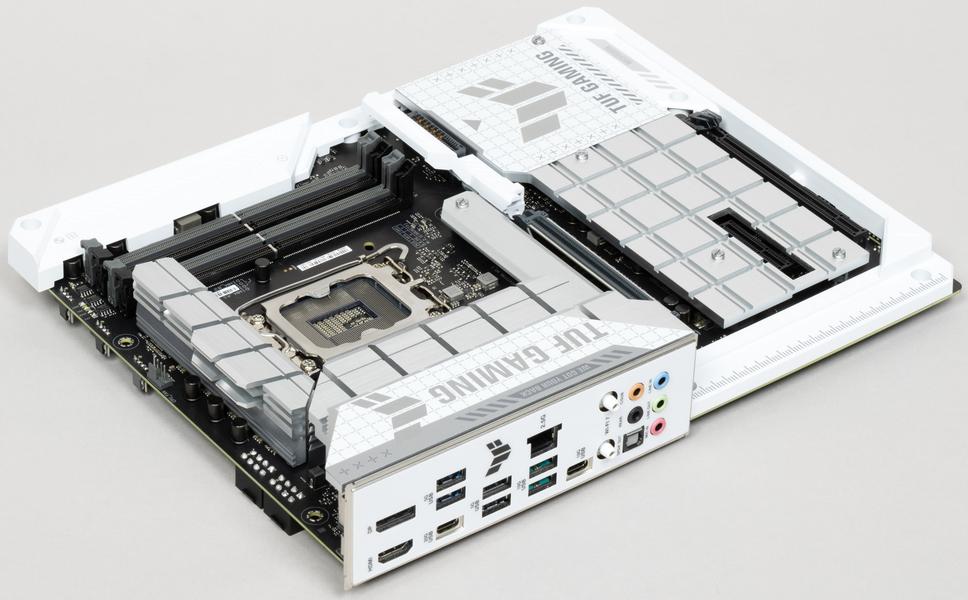

У нас в этот раз побывала материнская плата из TUF Gaming на топовом чипсете Z790. При этом она же входит в еще одну линейку – BTF. Это аббревиатура лозунга Back To Future («Назад в будущее»). Собственно, идет обыгрывание ключевого слово Back – ибо у всех материнских плат, относящихся к данной линейке, внутренние коннекторы расположены на тыльной стороне (Back side).

У нас в лаборатории уже побывало несколько подобных матплат. Собственно, коннекторы перенесены на заднюю сторону ради эстетических соображений по уменьшению проводных соединений на лицевой стороне. Это может быть интересно только тем пользователям ПК, которые придают особое значение внешнему виду системного блока, а некоторые уже превратили таковой в произведение искусства. Понятно, что всякого рода кабели и провода внутри корпуса портят картину.

Но не только этими соображениями руководствовались создатели нового направления в «матплато-строении». Такое расположение коннекторов облегчает задачу сборщикам ПК, которым проще подключать все с оборотной стороны и тут же укладывать все кабели в жгуты для компактного размещения.

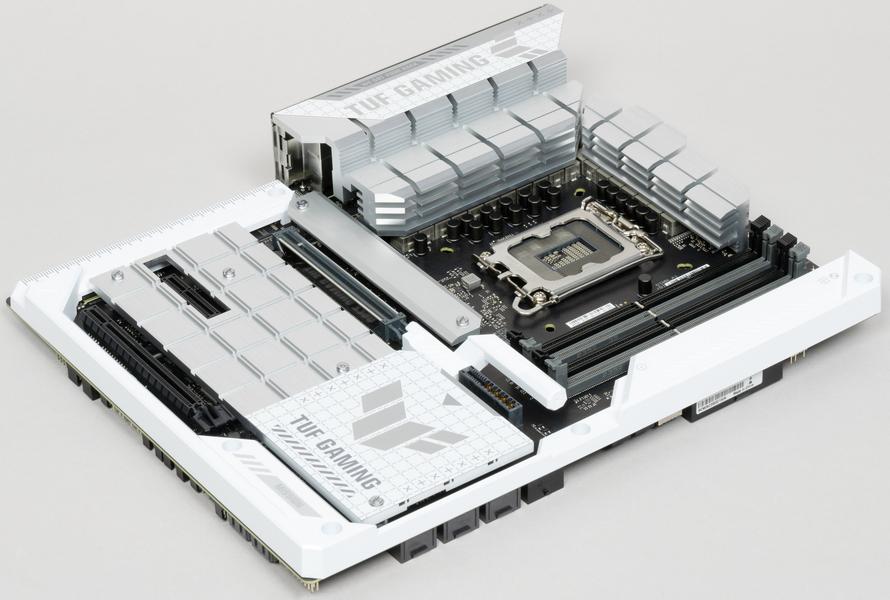

Вернемся к плате Asus TUF Gaming Z790-BTF WiFi.

Плата поставляется в стандартной коробке фирменного дизайна серии TUF Gaming (бело-серый дизайн подчеркивает общую цветовую гамму продукта). Комплект размещен под платой в отдельном отсеке.

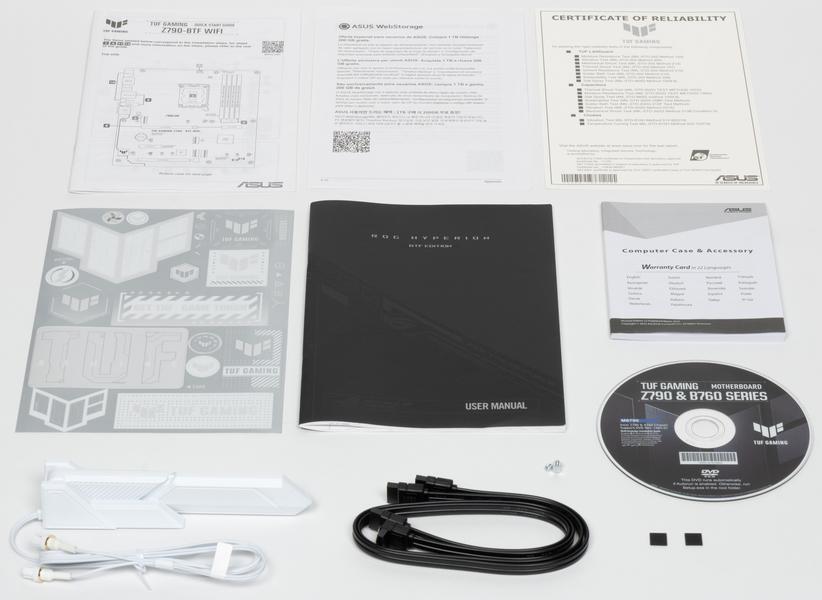

Кроме традиционных элементов типа руководства пользователя и кабелей SATA, комплект поставки включает винтики для М.2 слотов, фирменные наклейки, накопитель с ПО и антенну для беспроводной связи. В целом минимальный, но необходимый комплект.

ПО поставляется на CD (такое ощущение, что сборщикам комплектов для TUF Gaming забыли поменять программу, и они привычно кладут в комплект уже почти никому не нужные диски, ибо современные ПК давно не комплектуются оптическими приводами).

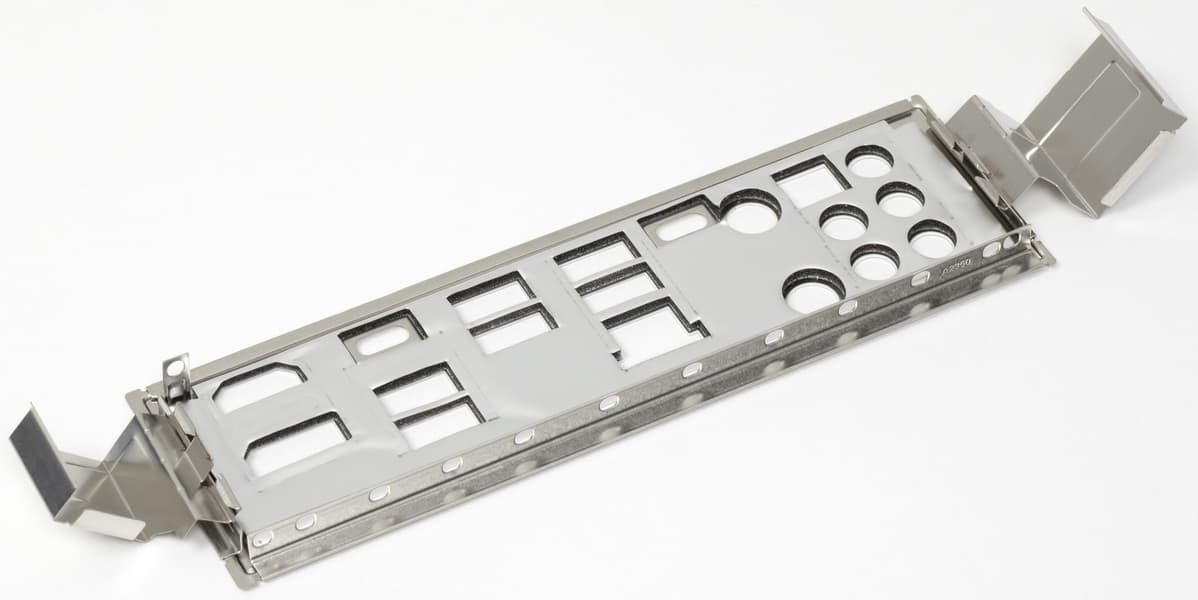

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

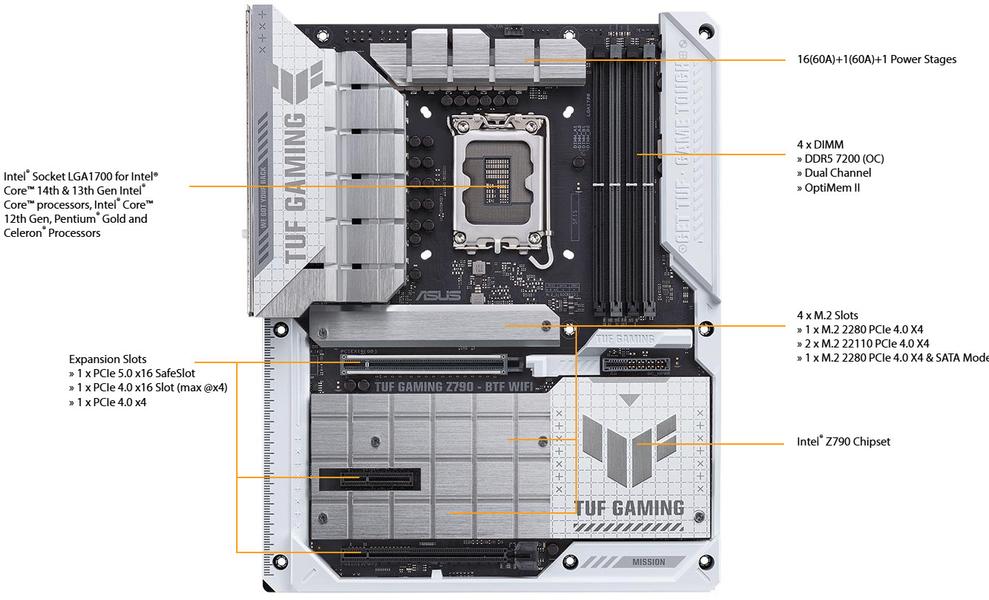

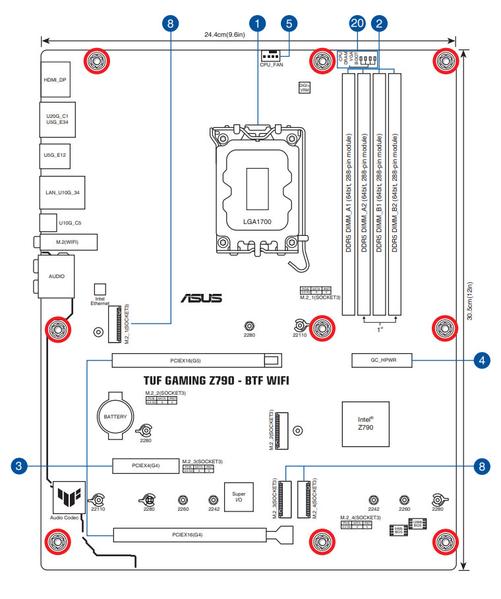

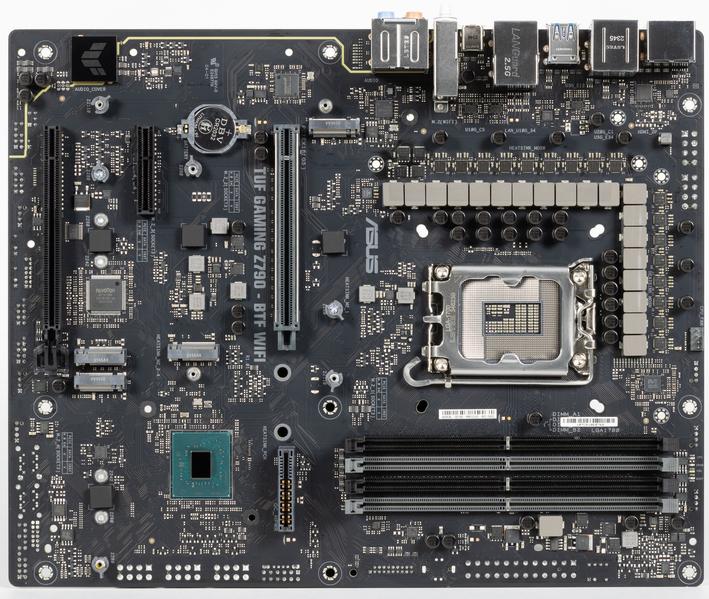

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming Z790-BTF WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

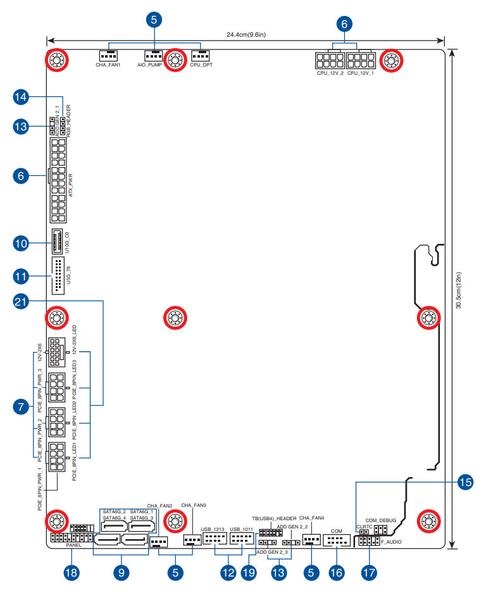

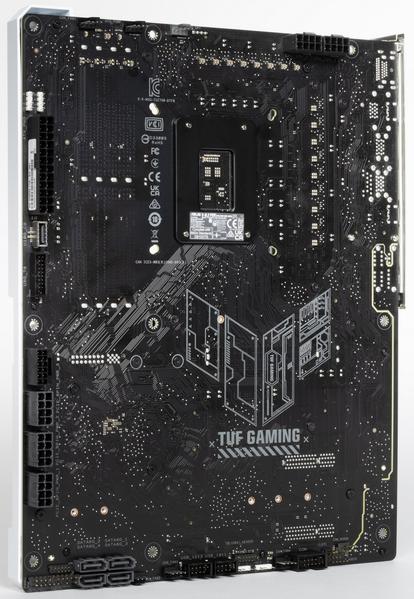

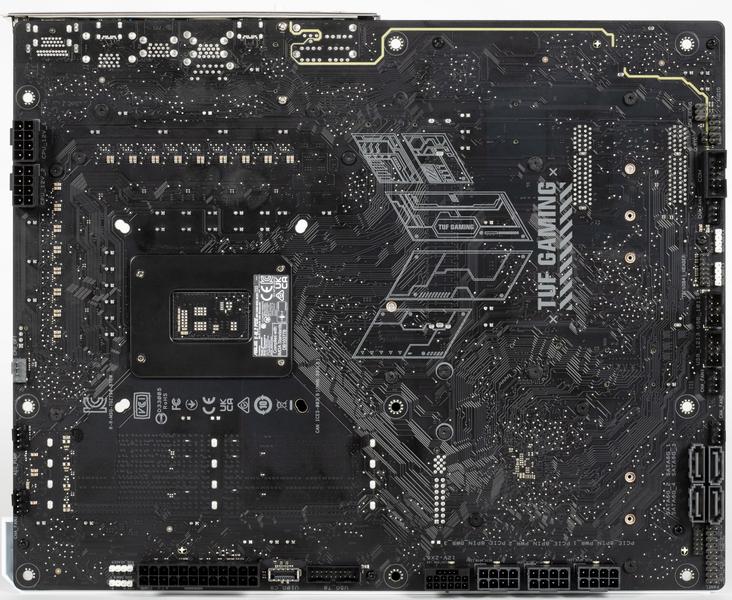

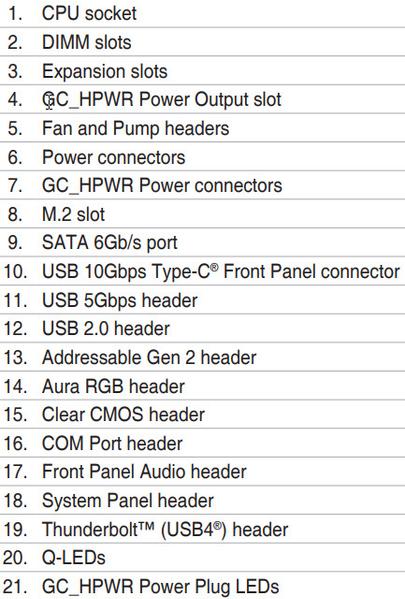

На оборотной расположены только внутренние коннекторы для питания и подключения периферийных устройств.Текстолит обработан: во всех точках пайки острые концы срезаны. Бэкплейта нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

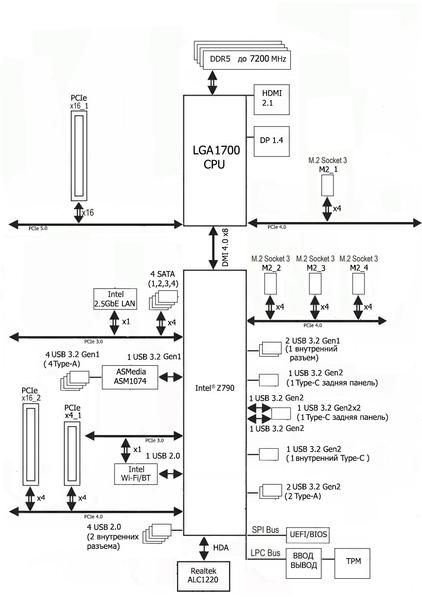

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 8000 и выше МГц. В частности данная плата поддерживает частоты до 7200 МГц (DDR5).

Процессоры Intel Core 14/13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

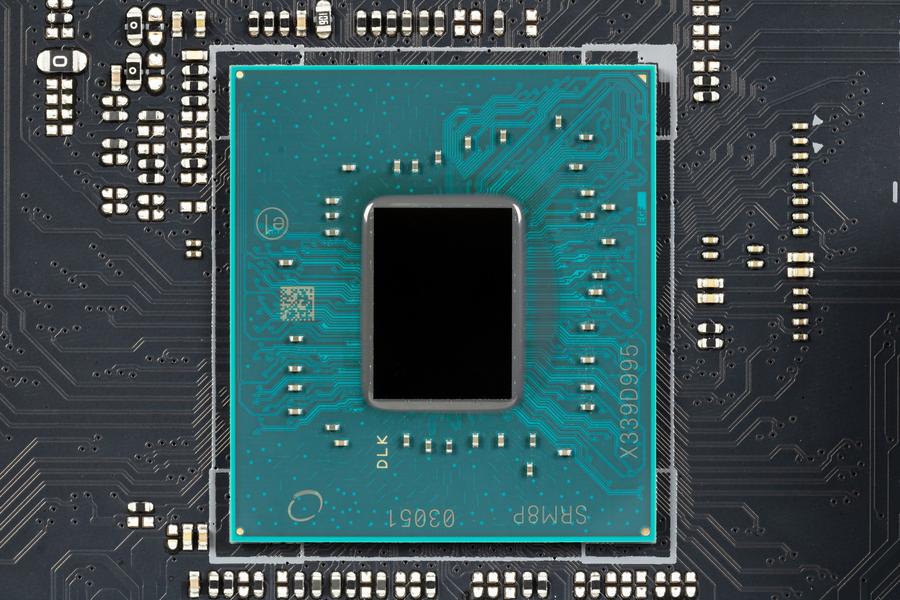

В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:

• до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

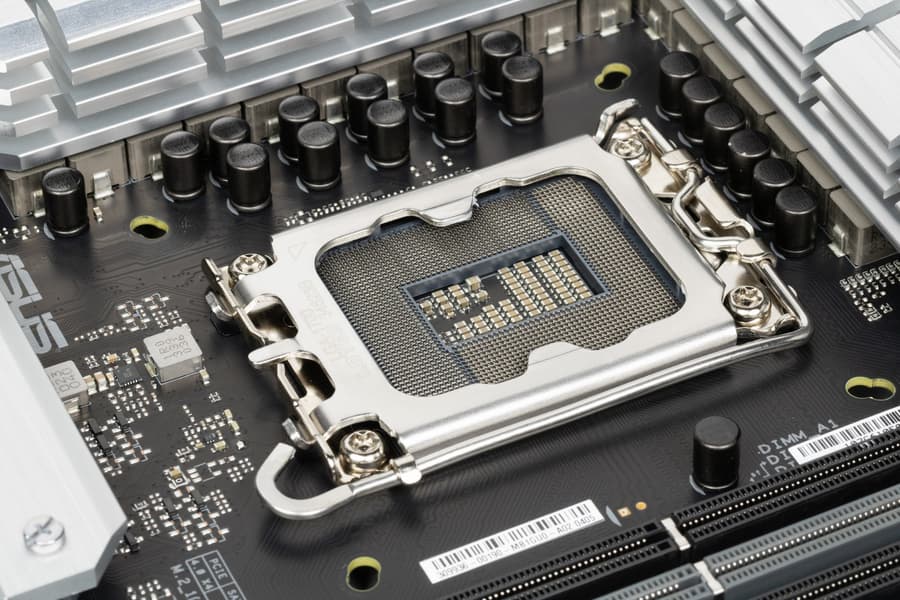

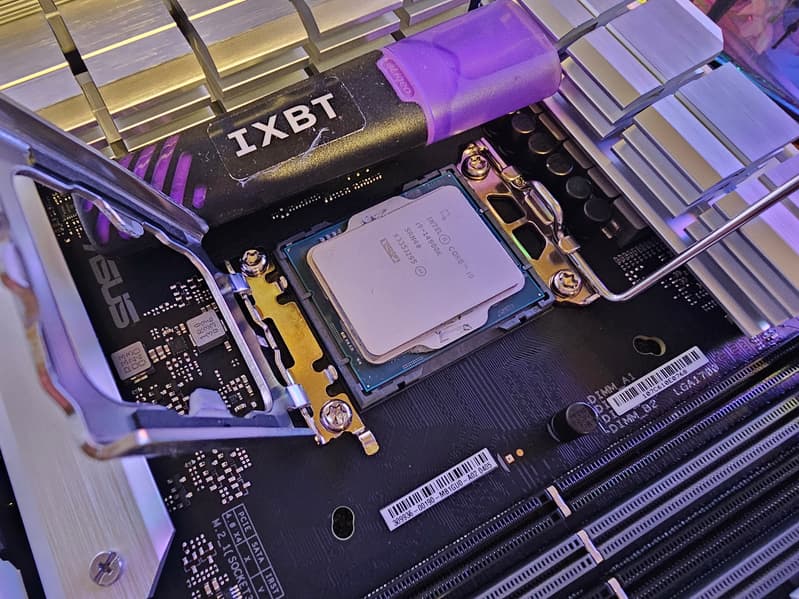

Матплата Asus TUF Gaming Z790-BTF WiFi поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

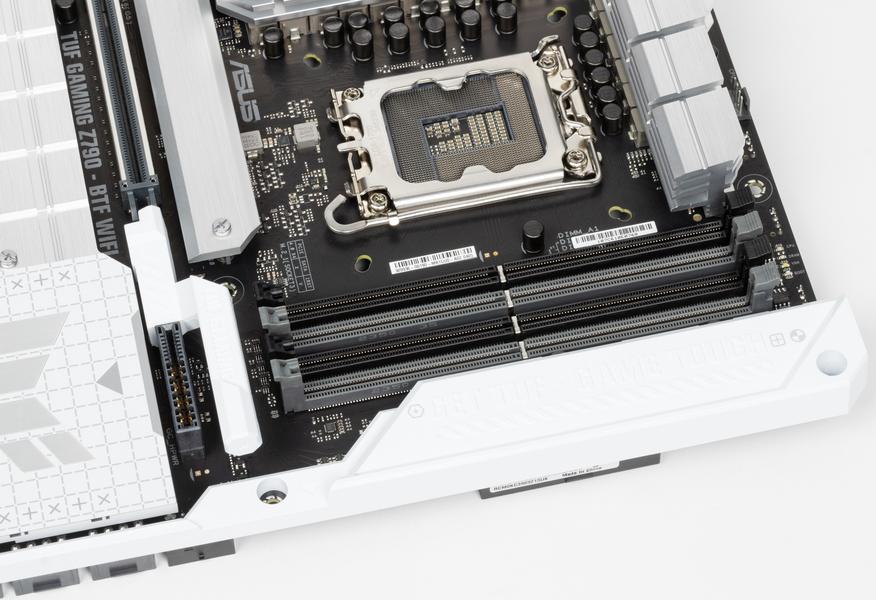

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (помечены серым цветом). Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, накопители, дополнительные устройства

Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):

• Слот PCIe x16_2 (4 линии PCIe 4.0);
• Слот PCIe x4_1 (4 линии PCIe 4.0);
• Слот M.2_4 (4 линии PCIe 4.0);
• Слот M.2_3 (4 линии PCIe 4.0);
• Слот M.2_2 (4 линии PCIe 4.0);
• порты SATA_1/2/3/4: (4 линии PCIe 3.0);
• Intel BE200 (беспроводной сетевой адаптер) (1 линия PCIe 3.0);
• Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0)

26 линий PCIe оказались занятыми (20 PCIe 4.0 + 6 PCIe 3.0). В чипсете Z790 связь с аудиокодеками старшего звена типа Realtek ALC4080/4082 идет через USB-порт, а вот для более старых поколения оставлена поддержка через канал HDA, поэтому в данном случае ALC1220 работает через HDA. Одна линия USB 2.0 зарезервирована на поддержку беспроводного адаптера. А вот ASMedia ASM1074 (USB 3.2 Gen1 хаб) для своих нужд потребляет сигнальную линию уровня USB 3.2 Gen1. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный PCIe x16_1, так что вариантов переключений просто физически нет.

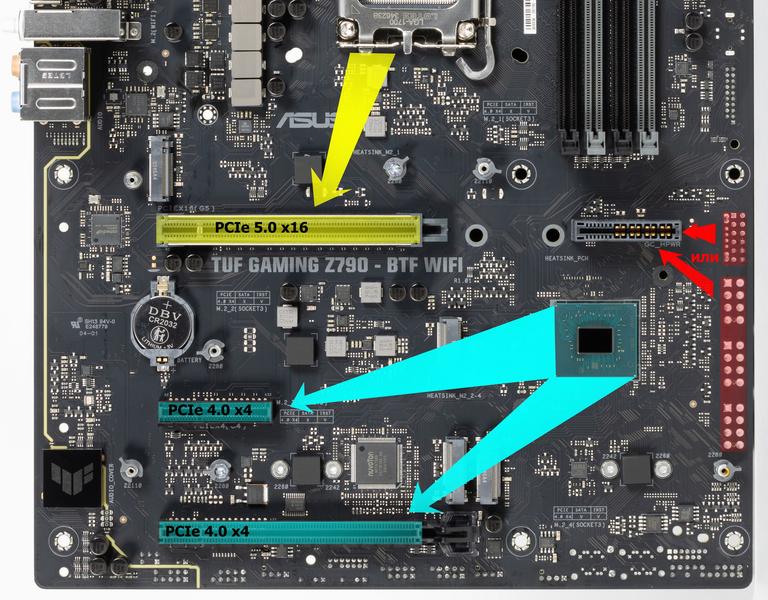

Теперь в целом про слоты PCIe. Всего на плате есть 3 слота: два PCIe x16_1/2 и один PCIe x4. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2, как и PCIe x4 подключен к Z790, физически они получают по 4 линии PCIe 4.0.

Как видим, перераспределений линий PCIe у этой материнки нет, поэтому и мультиплексоров нет.

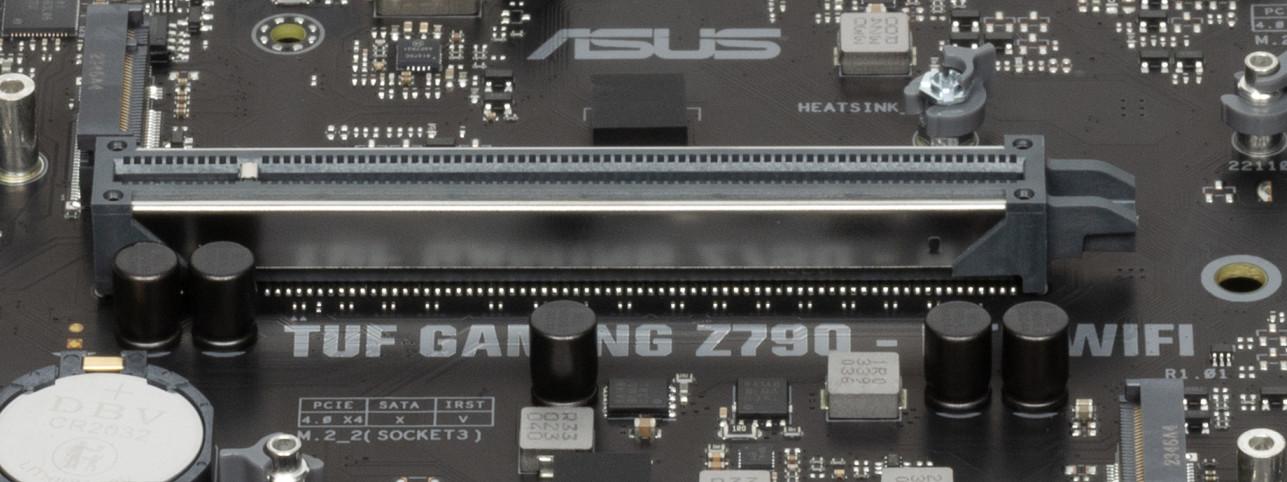

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет от электромагнитных помех.

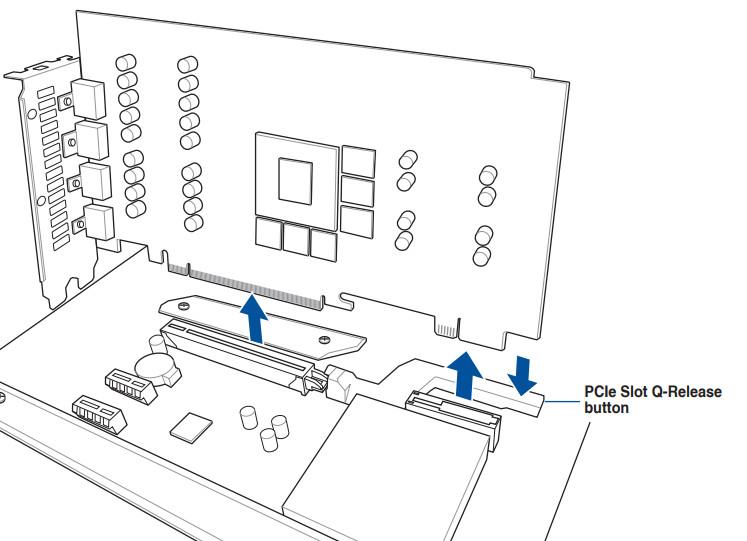

Мы снова видим своего рода удобный рычаг для открытия защелки на первом PCIe x16_1 слоте. Он белого цвета и вынесен ближе к слотам для ОЗУ.

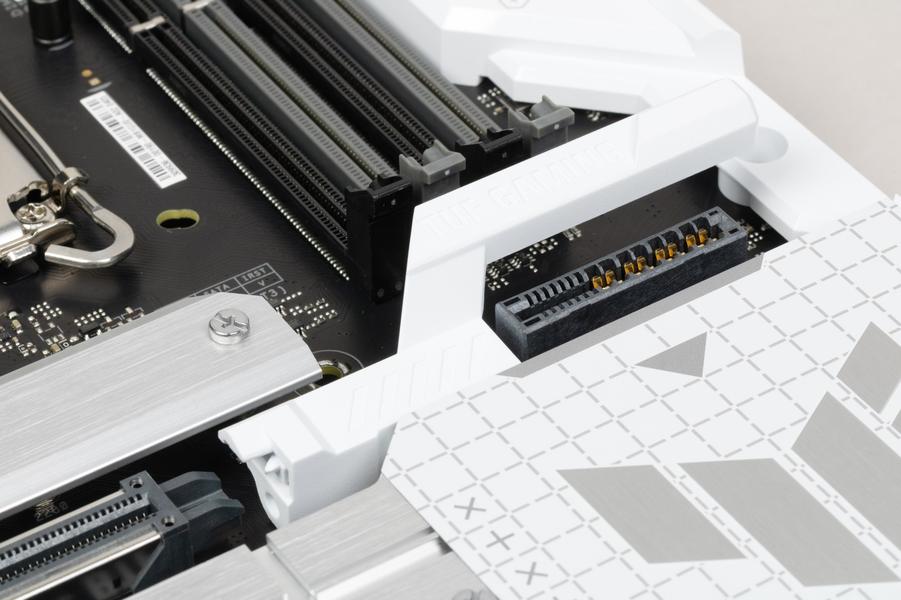

Там же мы видим уникальный разъем питания для видеокарт из такой же серии BTF (у которых нет своего коннектора питания для подключения к блоку питания, они получают питание именно через такой разъем).

Матплата позволяет смонтировать СО любого размера.

На очереди — накопители.

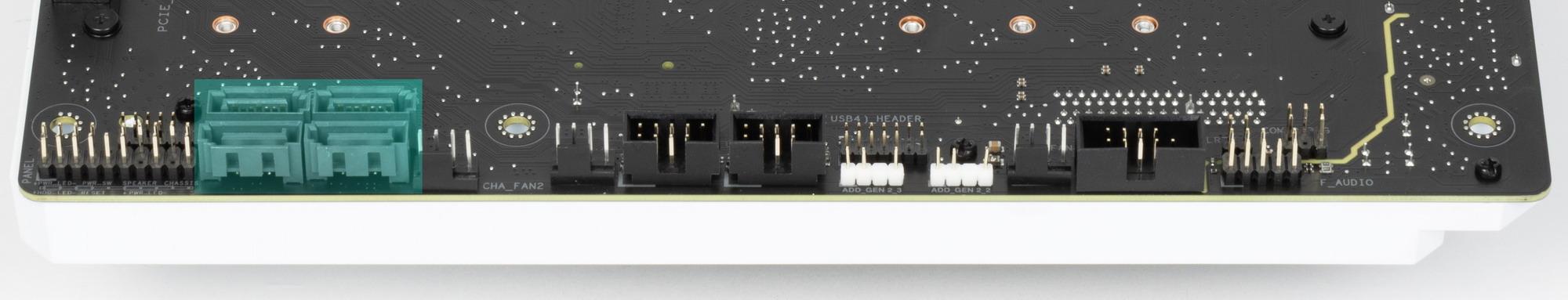

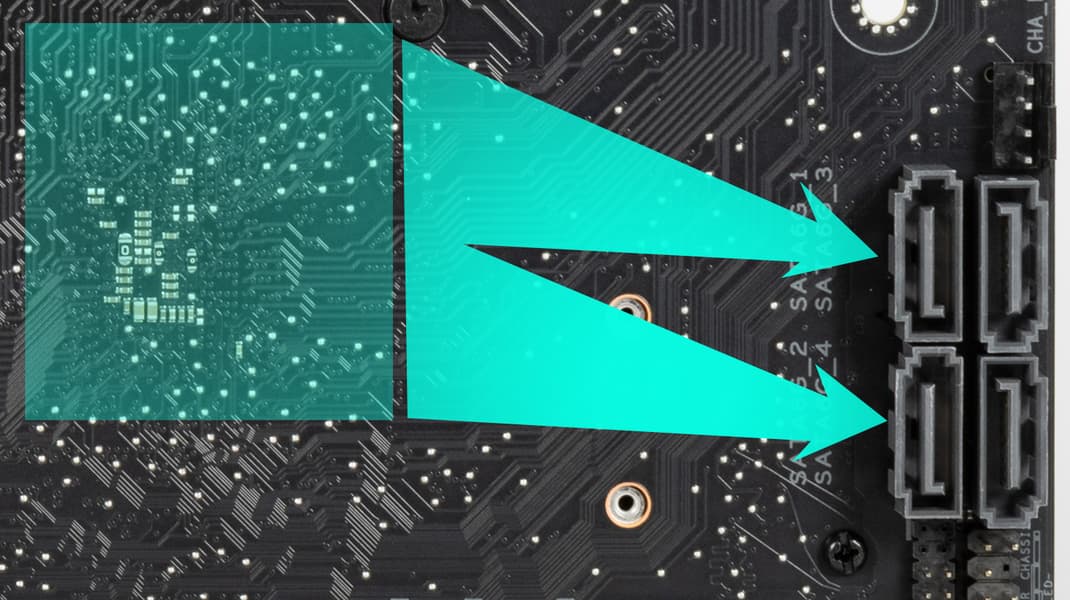

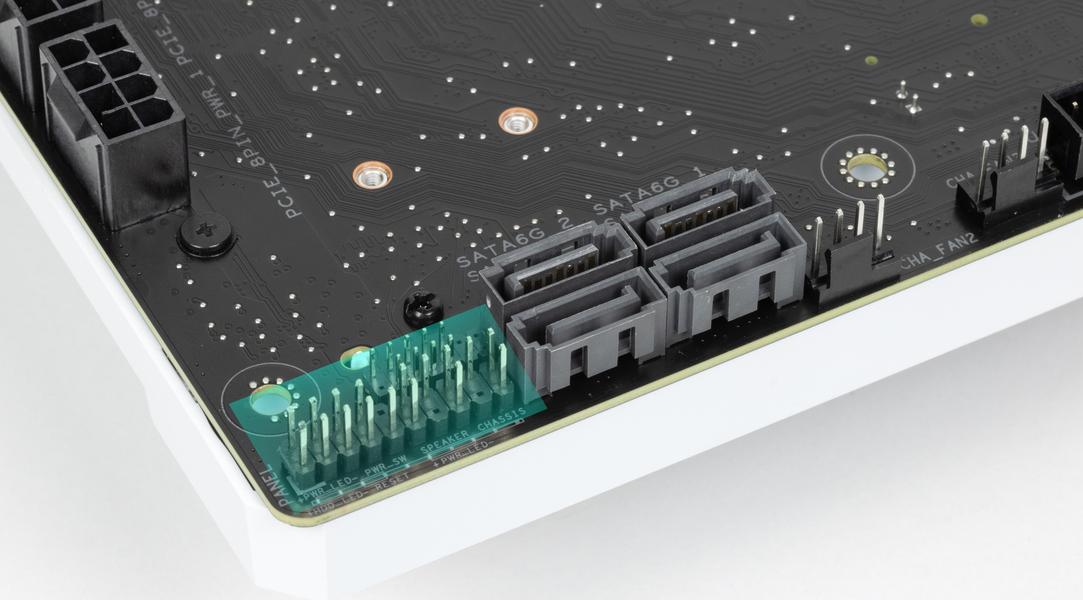

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет Z790 и поддерживают создание RAID. Порты расположены на оборотной стороне печатной платы.

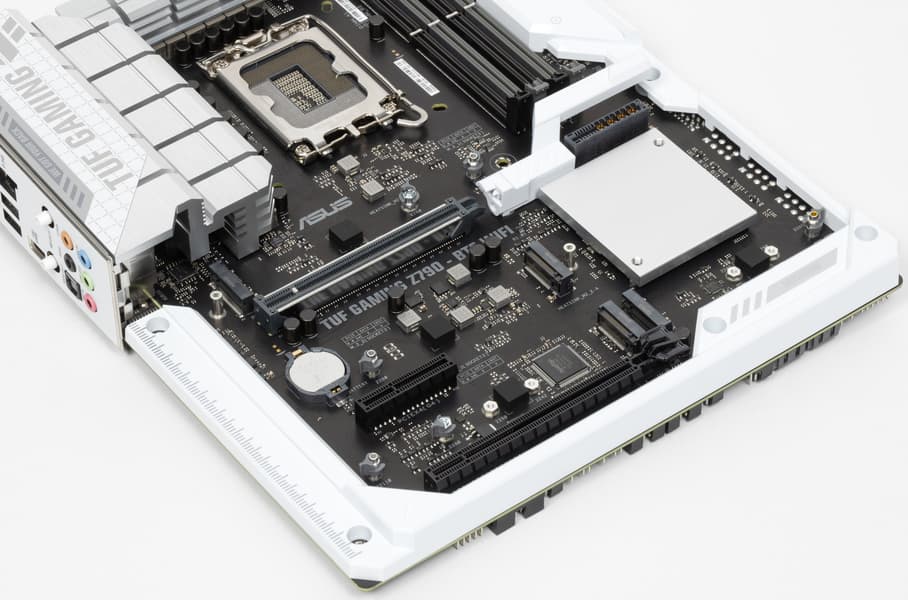

Материнская плата имеет 4 гнезда форм-фактора М.2.

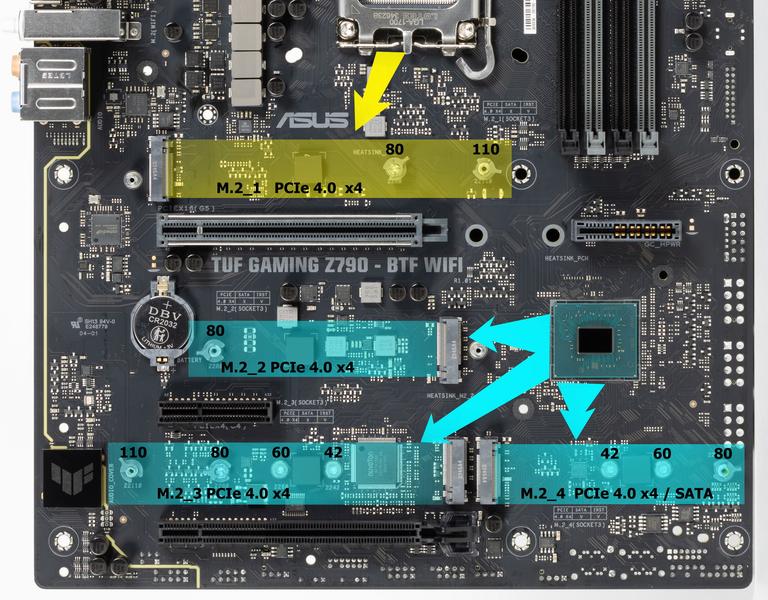

Второй, третий и четвертый слоты M.2 (M2_2, M2_3, М2_4) получают данные от чипсета Z790, а первый — от CPU (PCIe 4.0). При этом только М2_4 поддерживает модули с любым интерфейсом, а все остальные работают с модулями только с PCIe интерфейсом.

Никаких разделений ресурсов у слотов и портов нет.

Слот M.2_2 поддерживает размер модулей только 2280, остальные слоты поддерживают размеры модулей: 2242/2260/2280, а М2_1 и М2_3 позволяют установить модули размерами до 22110 включительно. На всех M.2 можно организовать RAID. Следует особо отметить способ крепления накопителей М.2 в слотах: через установленные на стойках поворотные замки.

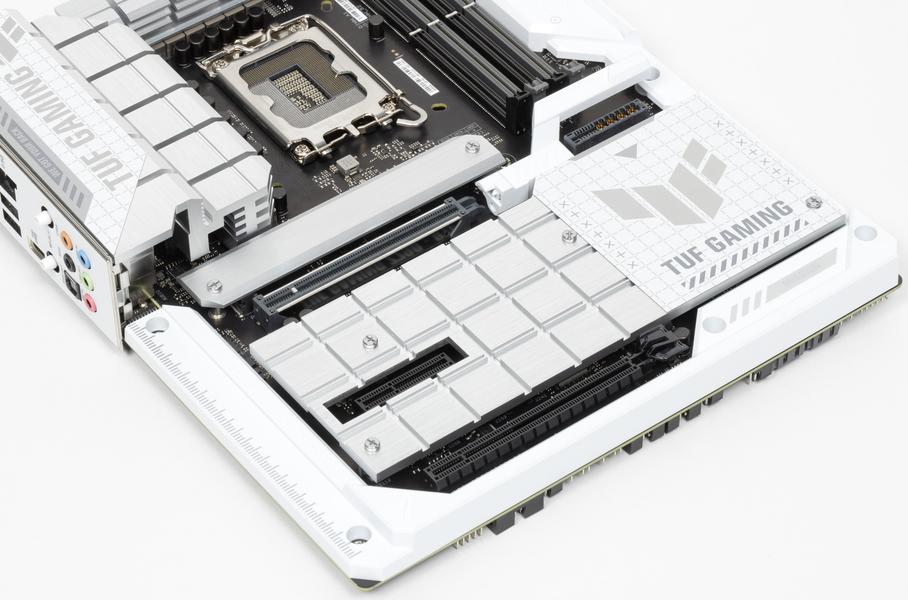

Все M.2 слоты имеют радиаторы. M2_1 обладает своим отдельным радиатором. Остальные слоты имеют общий радиатор.

Другие особенности на плате

Плата игровая, но все же не оверклокерская, здесь не будет набора аппаратных технологий, помогающих оверклокерам и просто энтузиастам. И даже нет кнопок запуска и перезагрузки.

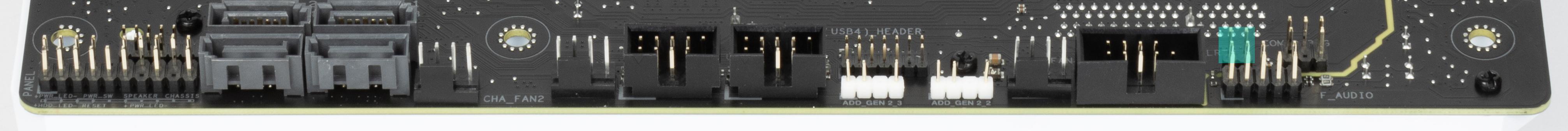

Но возможности сброса CMOS с помощью перемычки на матплате имеются.

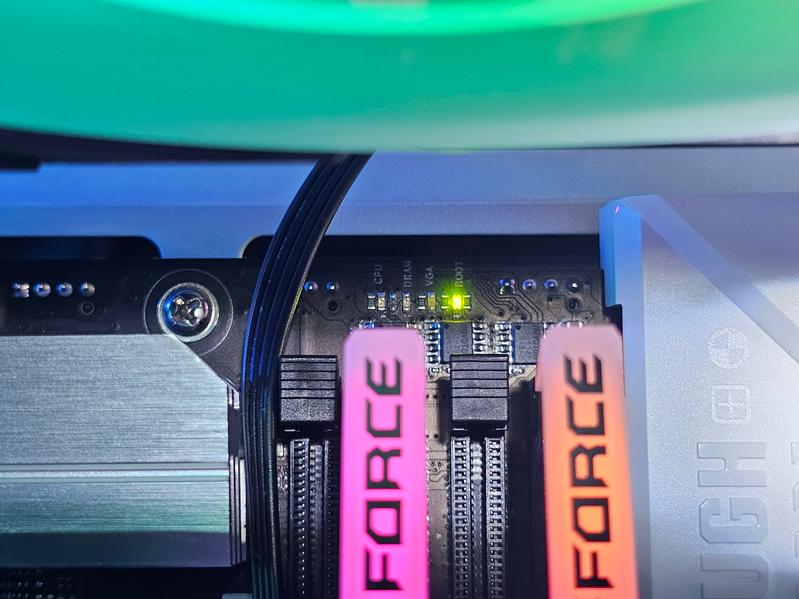

На материнке можно увидеть традиционные световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

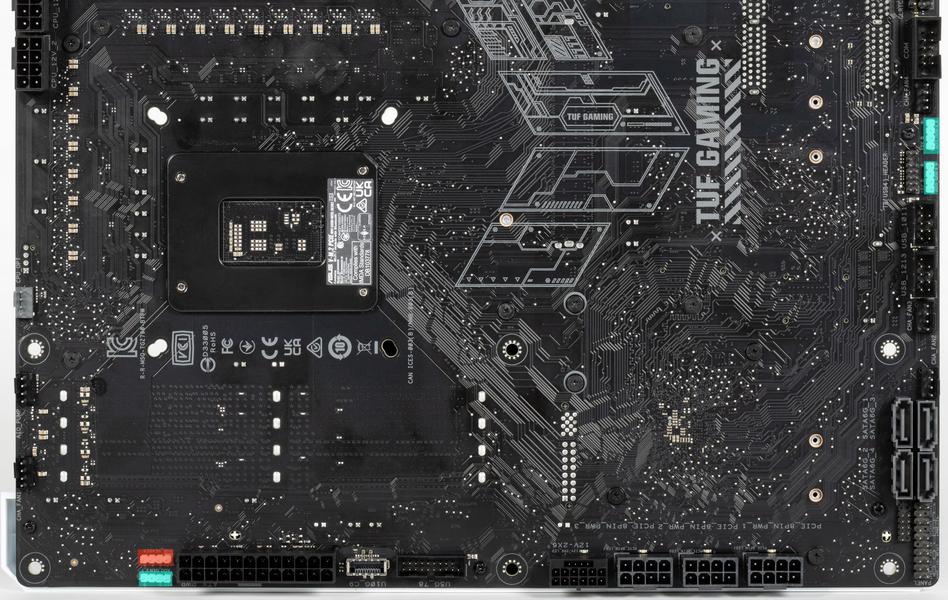

У матплаты есть возможности по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств (отмечены голубым цветом) и 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств (отмечен красным цветом). Все разъемы расположены на оборотной стороне.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

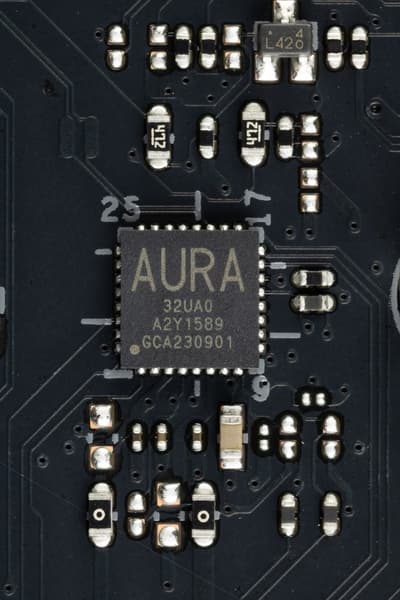

Контроль по синхронизации работы подсветки на матплатах Asus традиционно возложен на контроллер под маркировкой Aura.

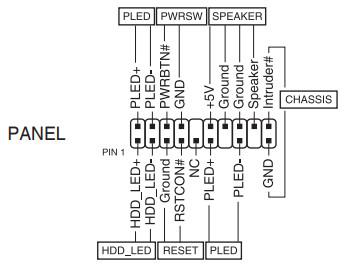

Все платы, и данная не является исключением, имеют традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса. Понятно, что FPanel также расположен на оборотной стороне платы.

Технологию «холодной» прошивки BIOS (без наличия ОЗУ, процессора и прочей периферии) — BIOS Flashback данная материнка не поддерживает.

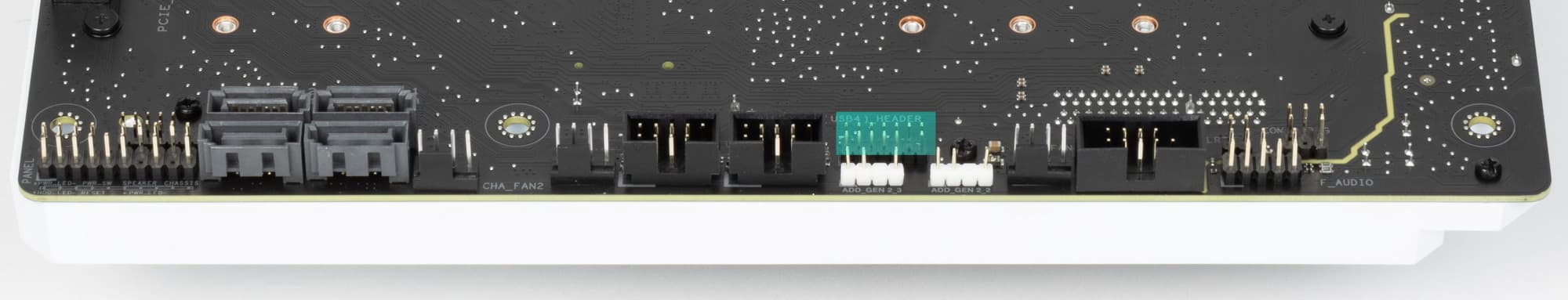

Для подключения карт с Thunderbolt есть свой проприетарный разъем.

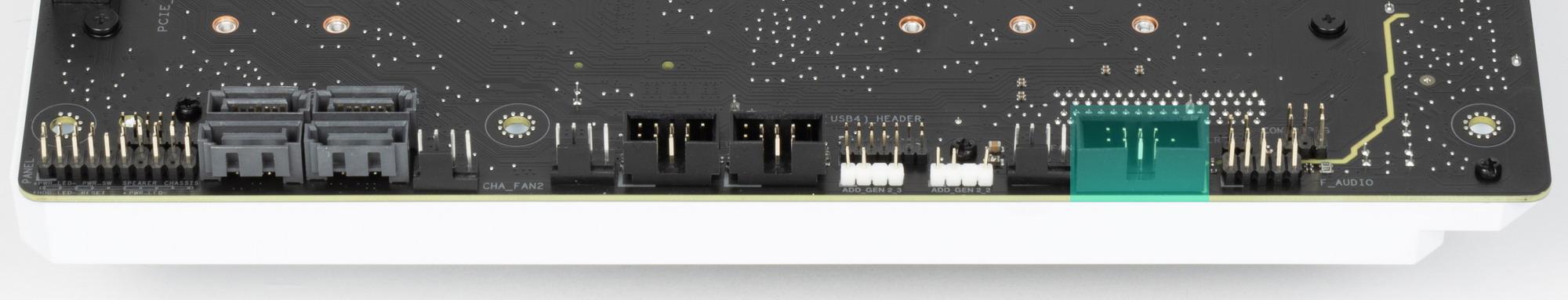

Плата также снабжена COM-портом для подключения старых узкоспециализированных устройств.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

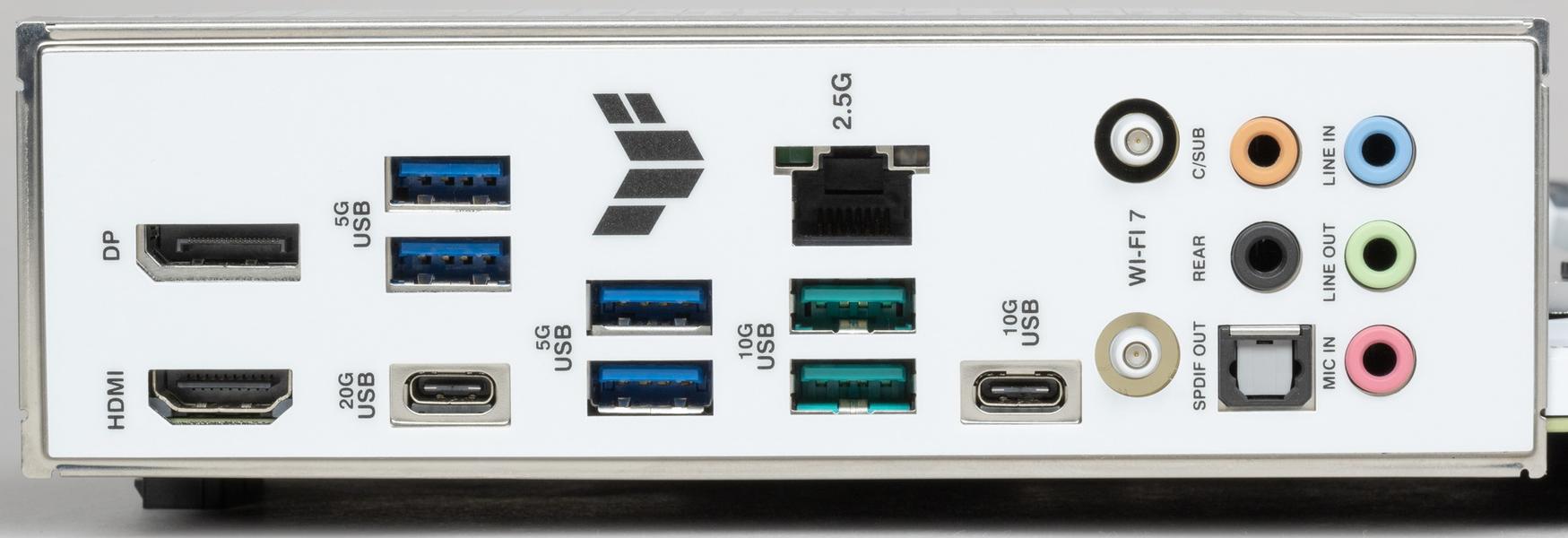

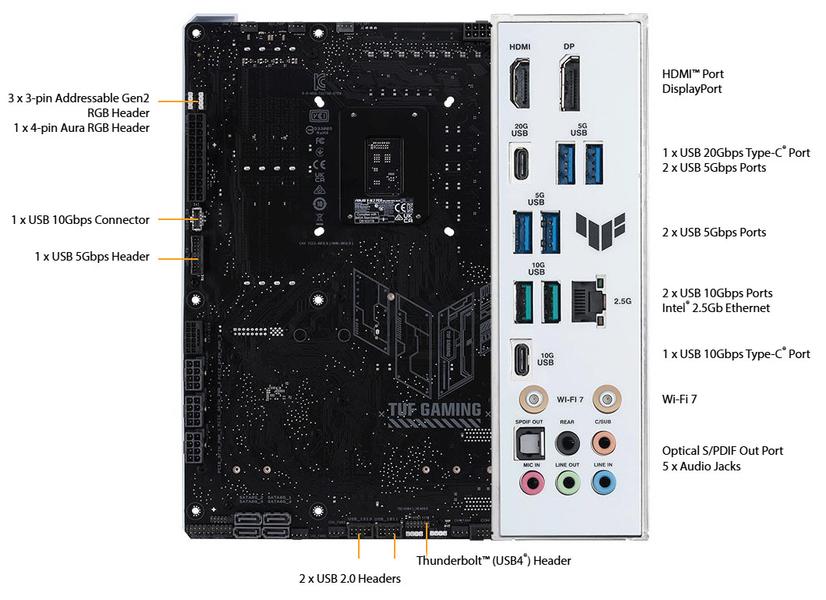

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 26 линий из 28).

И что мы имеем? Всего на материнской плате — 15 портов USB:

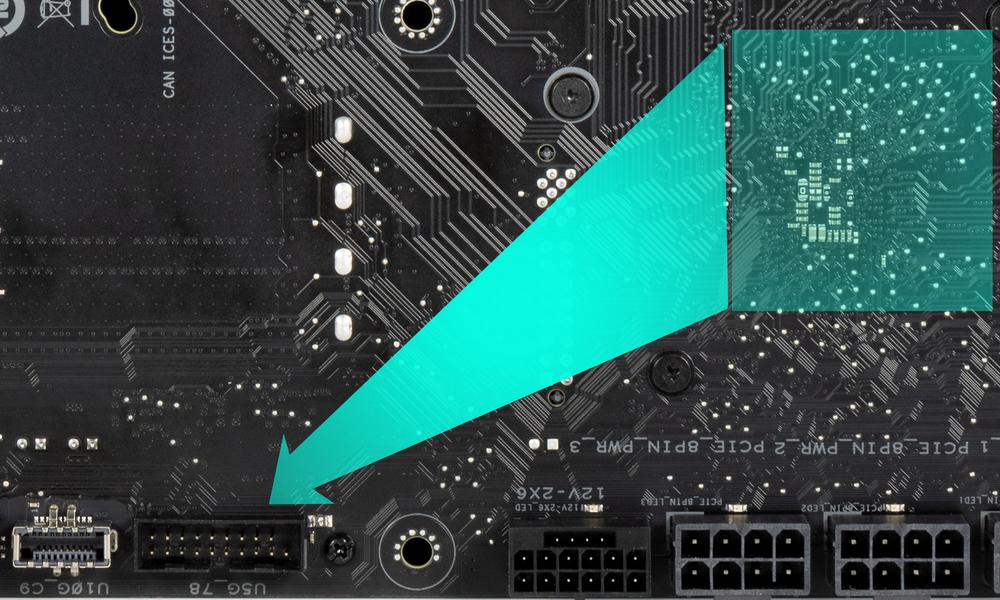

• 1 порт USB 3.2 Gen2x2: реализован с помощью двух линий USB 3.2 Gen2 от Z790 и представлен на задней панели портом Type-C;
• 4 порта USB 3.2 Gen2: все реализованы через Z790 и представлены: 2 - на задней панели портами Type-A (голубого цвета); 1 – на задней панели портом Type-C и 1 – внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);
• 6 портов USB 3.2 Gen1: 4 реализованы через контроллер ASMedia ASM1074



  (на него потрачена 1 линия USB 3.2 Gen1 от Z790) и представлены 4 портами Type-A на задней панели (синего цвета); еще 2 реализованы через Z790 и представлены внутренним разъемом



  на материнской плате на 2 порта;

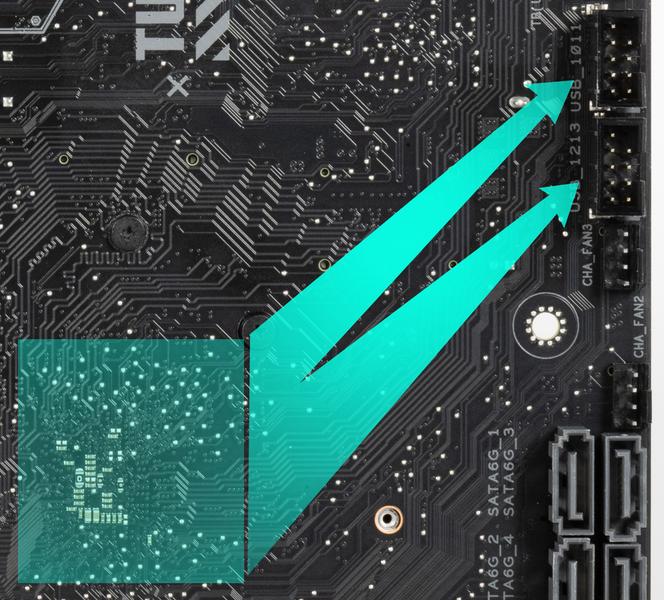

• 4 порта USB 2.0/1.1: 4 реализованы через Z790 и представлены двумя внутренними разъемами



  (каждый на 2 порта).

В целом у нас 2 контроллера используют USB линии от Z790:

• ASMedia ASM1074 (хаб USB 3.2 Gen1) (1 линия USB 3.2 Gen1);
• Bluetooth/WiFi (BE200) (1 линия USB 2.0).

Напомню, что в данном случае аудиокодек Realtek ALC1220 использует линии не USB 2.0, а HDA.

Итак, через чипсет Z790 реализовано высокоскоростных портов USB:

• 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
• + 4 выделенных USB 3.2 Gen2
• + 2 выделенных USB 3.2 Gen1
• + 1 USB 3.2 Gen1 для обеспечения ASMedia ASM1074
• + 2 USB 3.2 Gen2 для обеспечения USB 3.2 Gen2x2

= 9 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 9 портов USB 2.0 также занято. Плюс 4 выделенных порта и 1 порт USB 2.0 на обеспечение контроллера. Всего 14 USB портов реализовано.

Ну и 26 линий PCIe, выделенных на поддержку иной периферии.

Итого у Z790 в данном случае реализовано 35 высокоскоростных портов из 38.

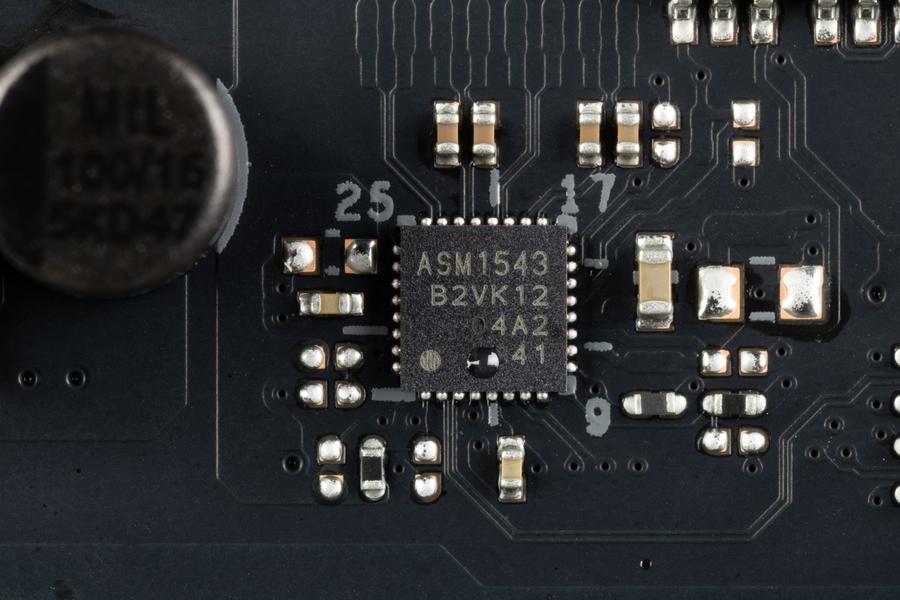

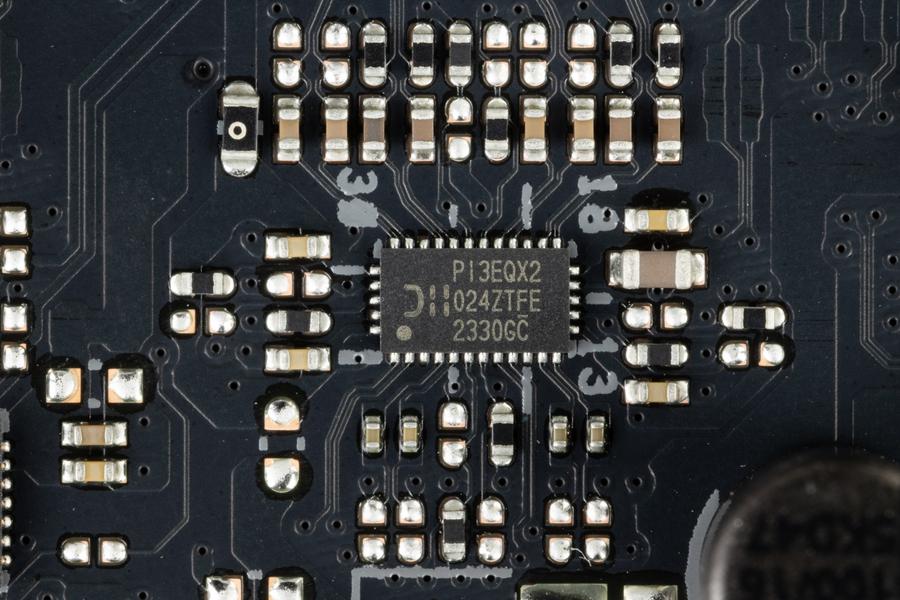

Все быстрые USB порты Type-C оснащены ре-драйверами, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Теперь о сетевых делах.

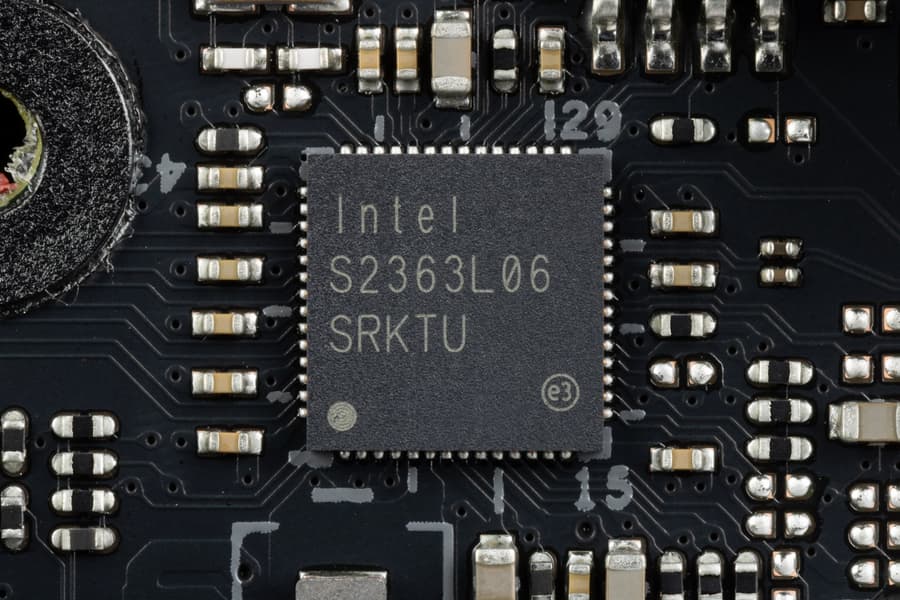

Материнская плата оснащена средствами связи прилично. Имеется один скоростной Ethernet-контроллер: Intel I225-V, способный работать по стандарту 2,5 Гбит/с.

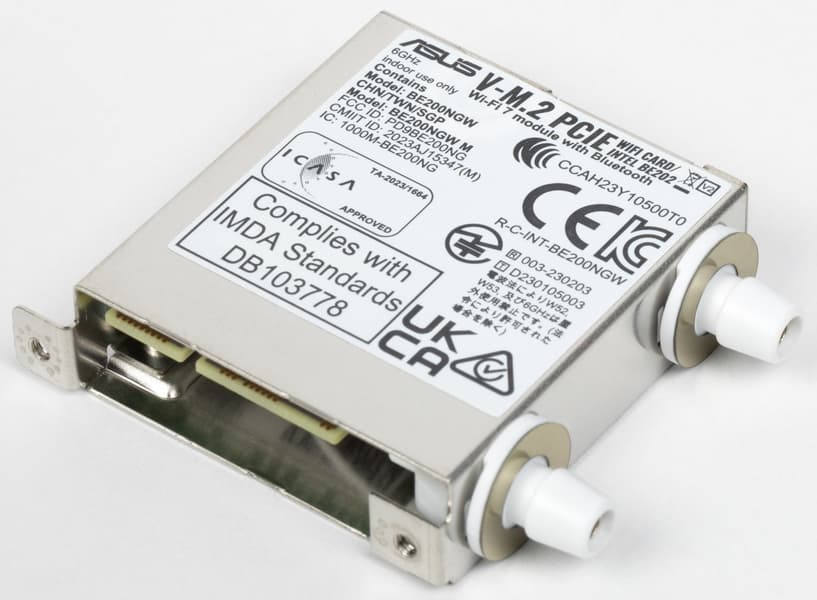

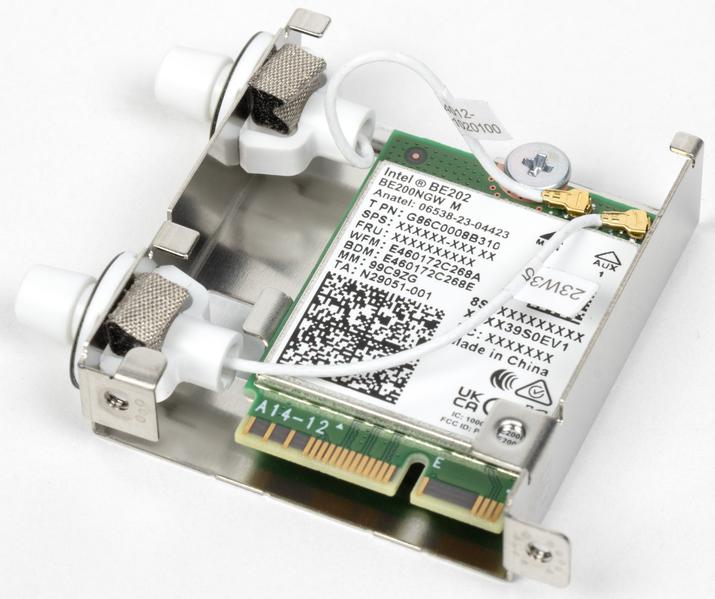

Имеется и комплексный беспроводной адаптер на контроллере Intel BE200NGW, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для присоединения выносных антенн выведены на заднюю панель

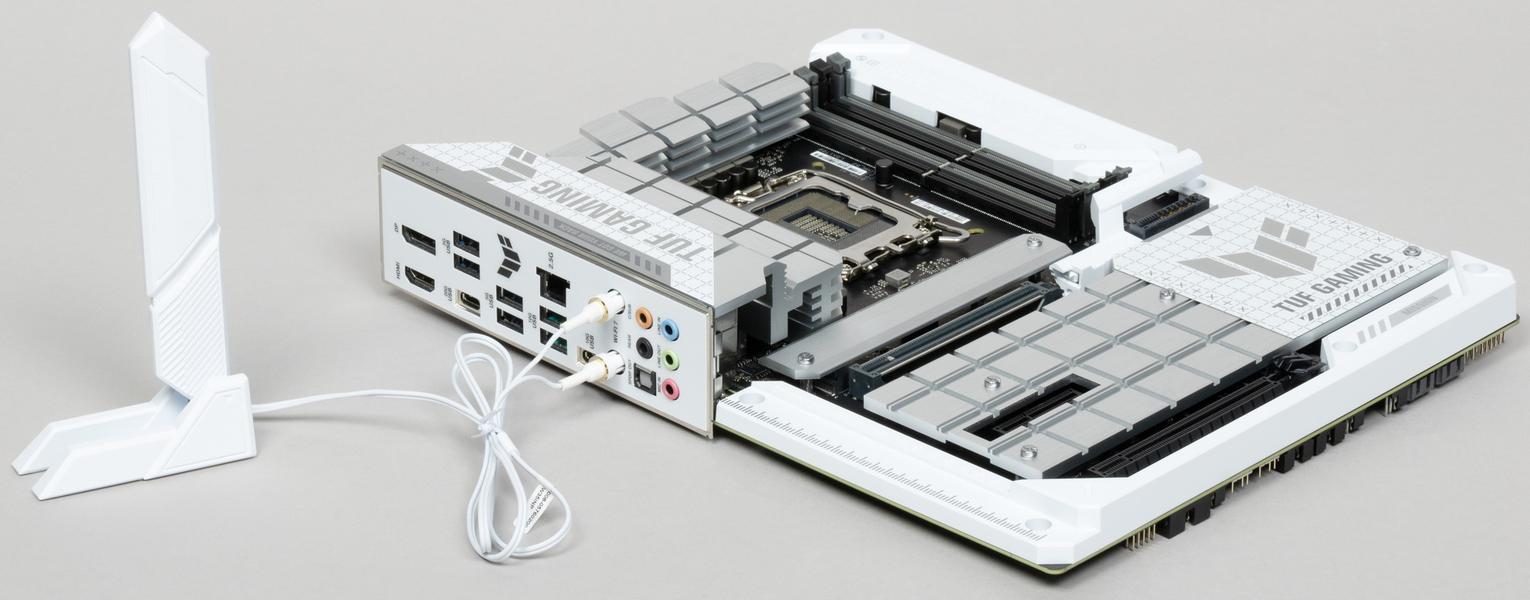

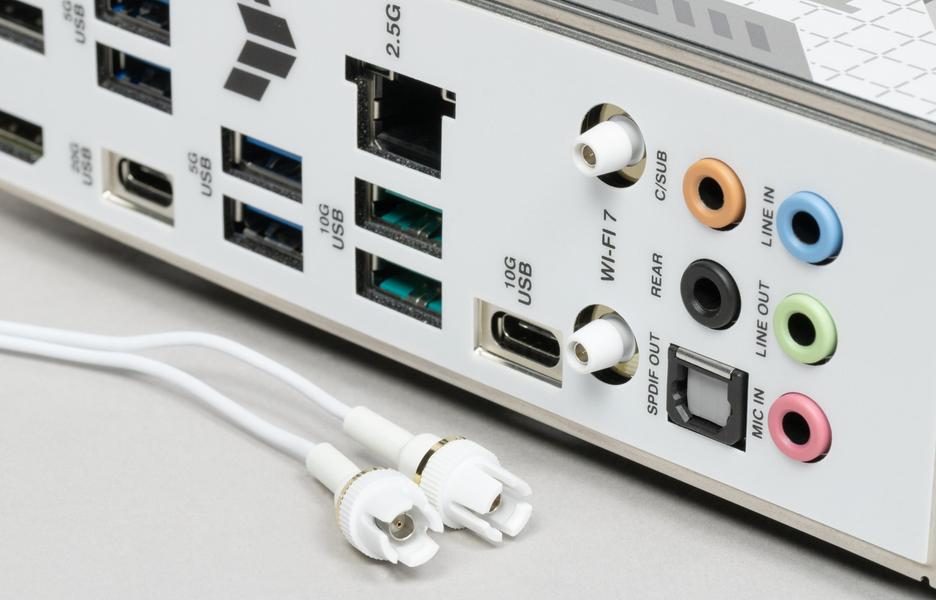

Мы видим пока еще относительно новый способ крепления антенн к задней панели портов, когда прикручивать антенны не надо, просто вставить в разъем на матплате, пластиковые замки надежно зафиксируют сопряжение. Разъединить также легко.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

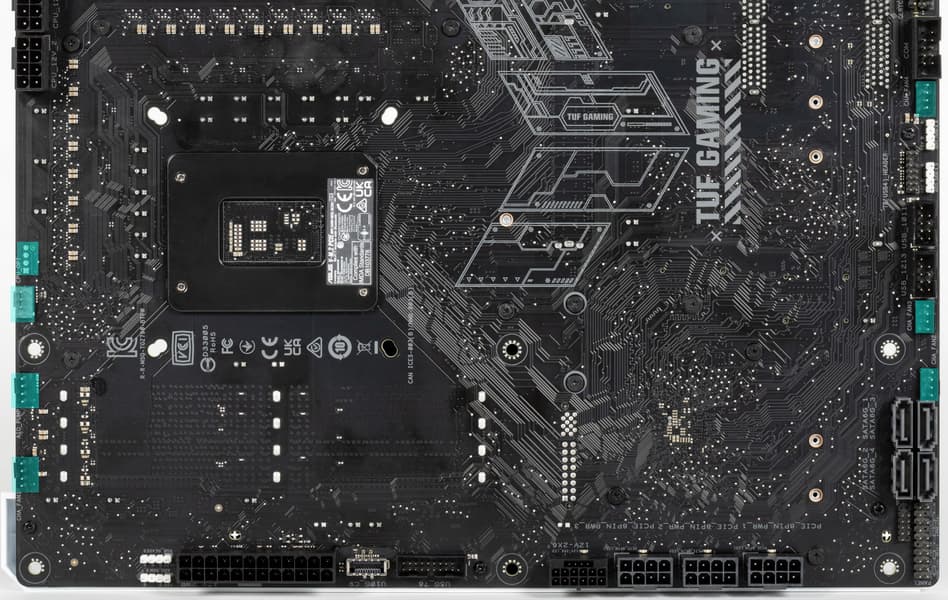

Только один коннектор для подключения CPU_FAN выведен на лицевую сторону платы, остальные 6 расположены на оборотной.

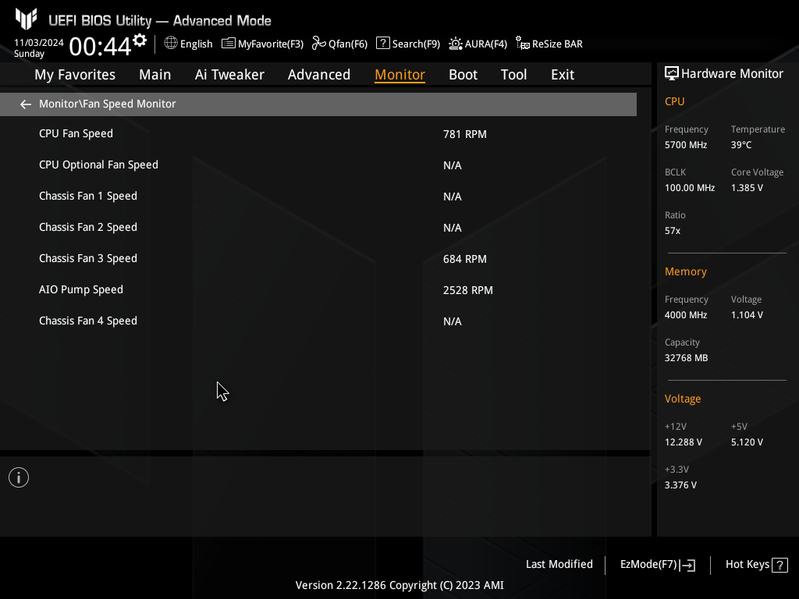

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока. Гнездо для помпы настроено на максимальные обороты.

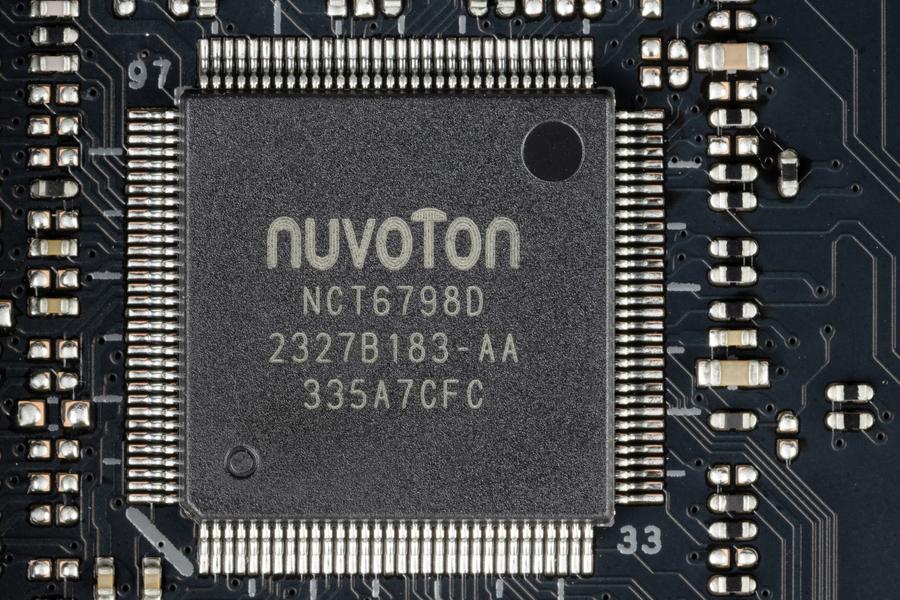

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6798D.

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет гнездо вывода HDMI 2.1, для усиления сигнала имеются: особый контроллер от ASMedia.

А также имеется гнездо DisplayPort 1.4, для усиления которого используется иной контроллер, уже от On Semi.

Аудиоподсистема

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен прежний контроллер Realtek ALC1220, для работоспособности которого задействована шина HDA, а не линии USB (что стало уже стандартом у всех матплат последних лет). Микросхема накрыта защитной крышкой.

Аудиоподсистема очень проста: нет ни операционных усилителей, ни ЦАП. В аудиоцепях платы применяются «аудиофильские» конденсаторы.

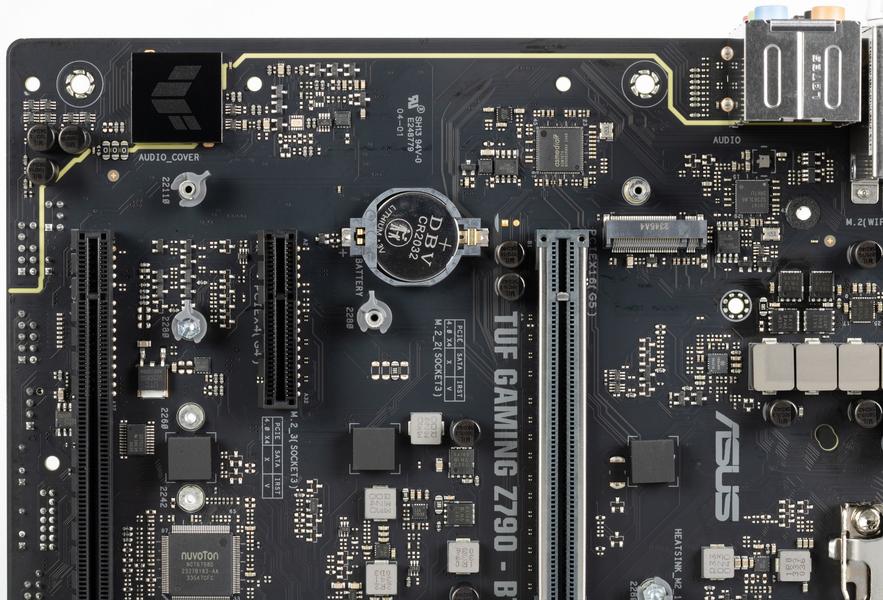

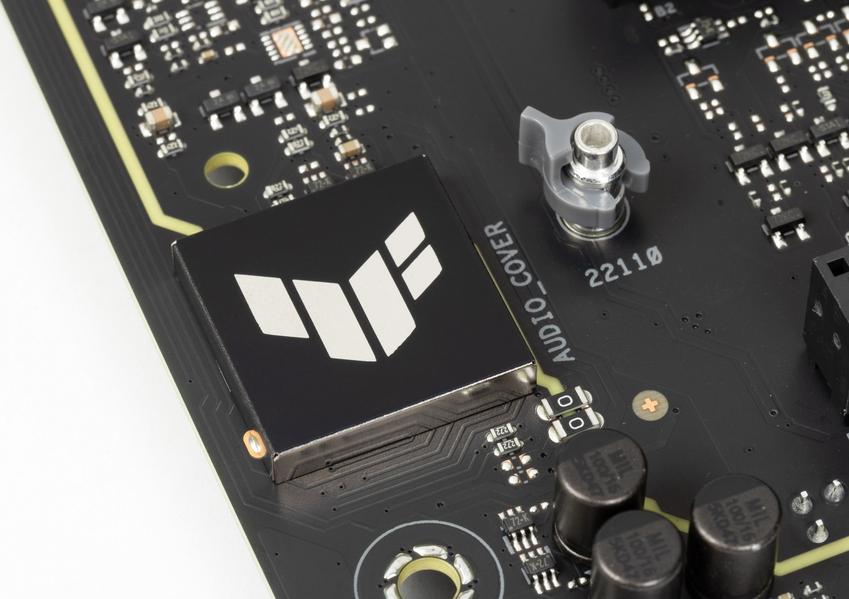

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску.

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	Asus TUF Gaming Z790-BTF WiFi
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	-0.04, -0.44	Хорошо
Уровень шума, дБ (А)	-74.2	Средне
Динамические диапазон, дБ (А)	73.7	Средне
Гармонические искажения, %	0.013	Хорошо
Гармонические искажения + шум, дБ(A)	-67.7	Средне
Интермодуляционные искажения + шум, %	0.047	Хорошо
Взаимопроникновение каналов, дБ	-68.2	Хорошо
Интермодуляции на 10 кГц, %	0.042	Хорошо
Общая оценка		Хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-1.23, +0.04	-1.32, -0.04
От 40 Гц до 15 кГц, дБ	-0.35, +0.04	-0.44, -0.04

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-75.1	-75.2
Мощность RMS, дБ (A)	-74.1	-74.2
Пиковый уровень, дБ	-55.0	-55.2
Смещение DC, %	-0.0	+0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+74.5	+74.6
Динамический диапазон, дБ (А)	+73.7	+73.8
Смещение DC, %	+0.00	+0.00

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01327	0.01354
Гармонические искажения + шум , %	0.03606	0.03628
Гармонические искажения + шум (A-взвеш.), %	0.04127	0.04152

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.04693	0.04684
Интермодуляционные искажения + шум (A-взвеш.), %	0.05181	0.05156

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-66	-67
Проникновение на 1000 Гц, дБ	-67	-68
Проникновение на 10000 Гц, дБ	-64	-63

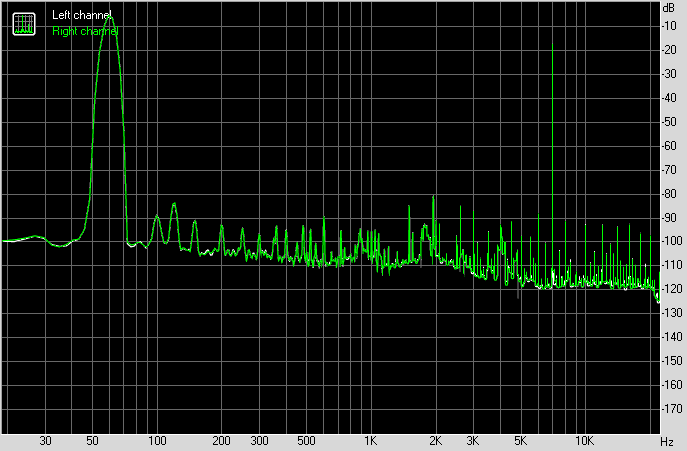

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.04629	0.04640
Интермодуляционные искажения + шум на 10000 Гц,	0.04225	0.04229
Интермодуляционные искажения + шум на 15000 Гц,	0.03843	0.03813

Питание, охлаждение

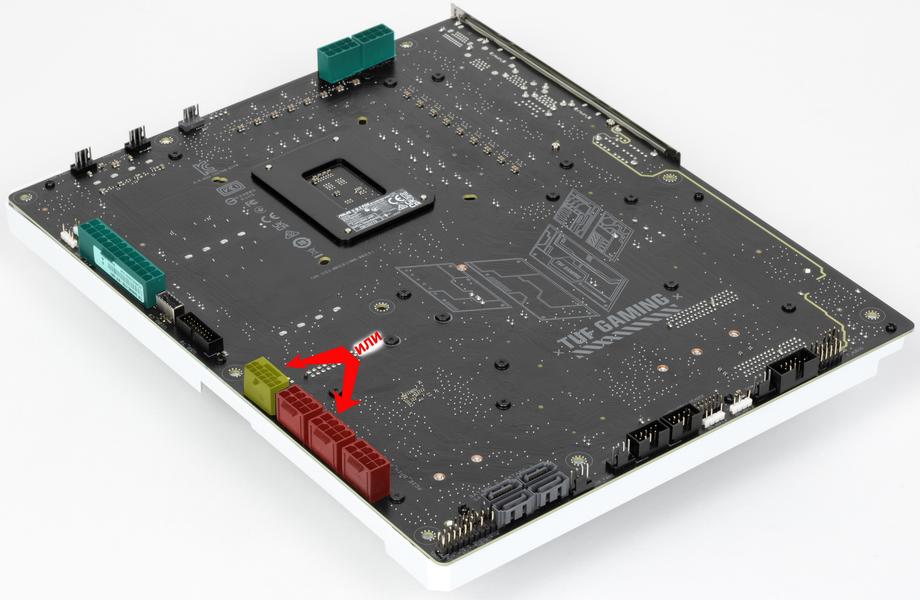

Для питания платы на ней предусмотрены 7 разъемов: в дополнение к 24-контактному ATX здесь есть еще два 8-контактных EPS12V (все три отмечены голубым и расположены на оборотной стороны платы). Однако мы помним, что плата укомплектована разъемом для питания видеокарт серии BTF, поэтому оборотная сторона содержит еще 4 разъема питания видеокарт, образующие 2 набора: первый включает 3 обычных 8-контактных разъема PCIe 2.0 (отмечены красным), а второй — современный 16-контактный разъем 12VHPWR (отмечен желтым). Использовать следует только один из этих наборов.

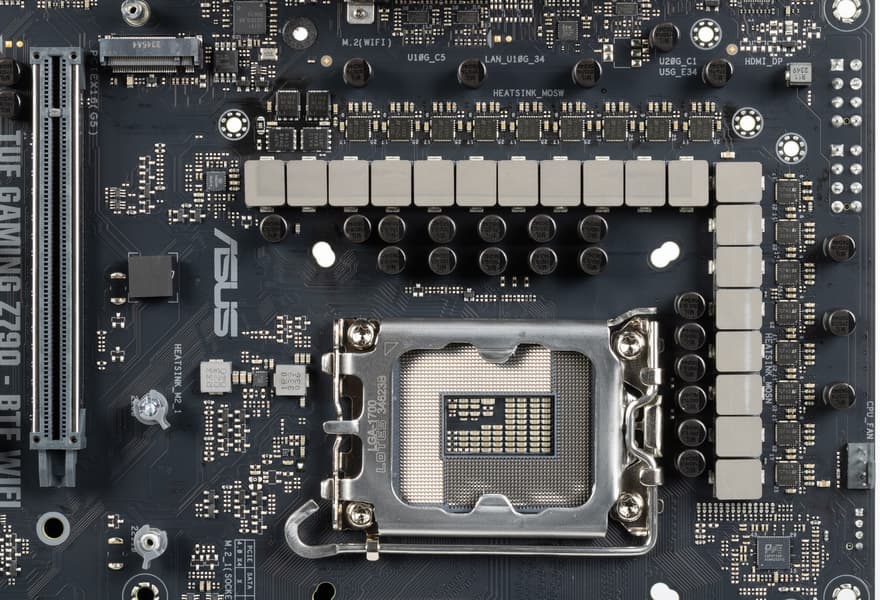

Схема питания процессора выполнена по схеме 16+2+1 (всего 19 фаз, 16 на VCore, 2 на VCCIO и 1 на интегрированное графическое ядро).

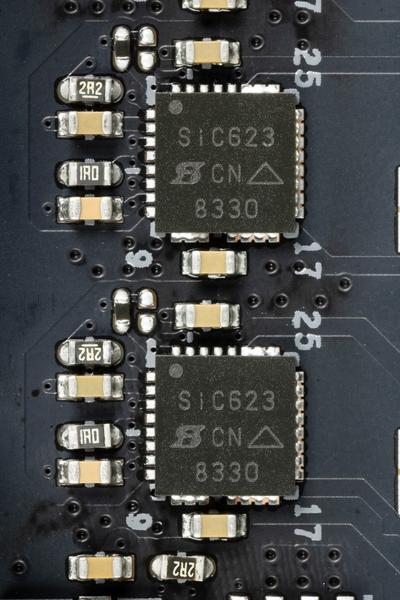

Каждый канал фазы имеет суперферритовый дроссель и SiC623 MOSFET от Vishay на 60 А.

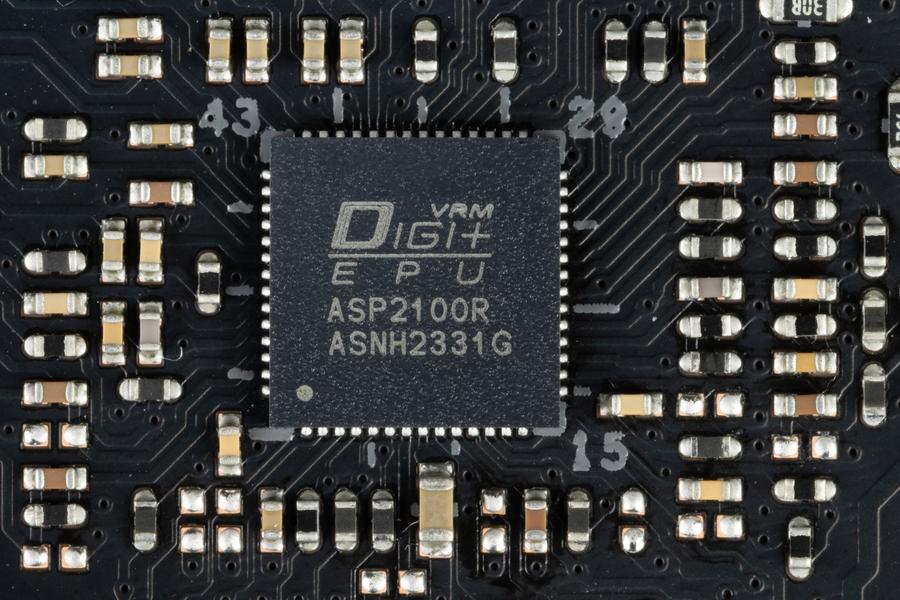

Управляет схемой фирменный ШИМ-контроллер DiGi+ ASP2100R, рассчитанный максимум на 16 фаз (по разным сведениям).

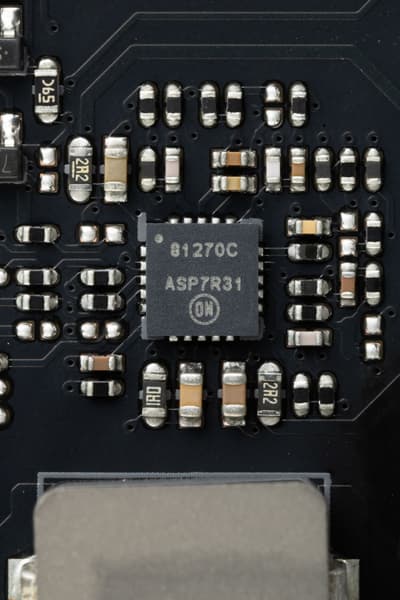

Две фазы VCCIO + 1 фаза для iGPU имеют свой собственный ШИМ-контроллер On Semi.

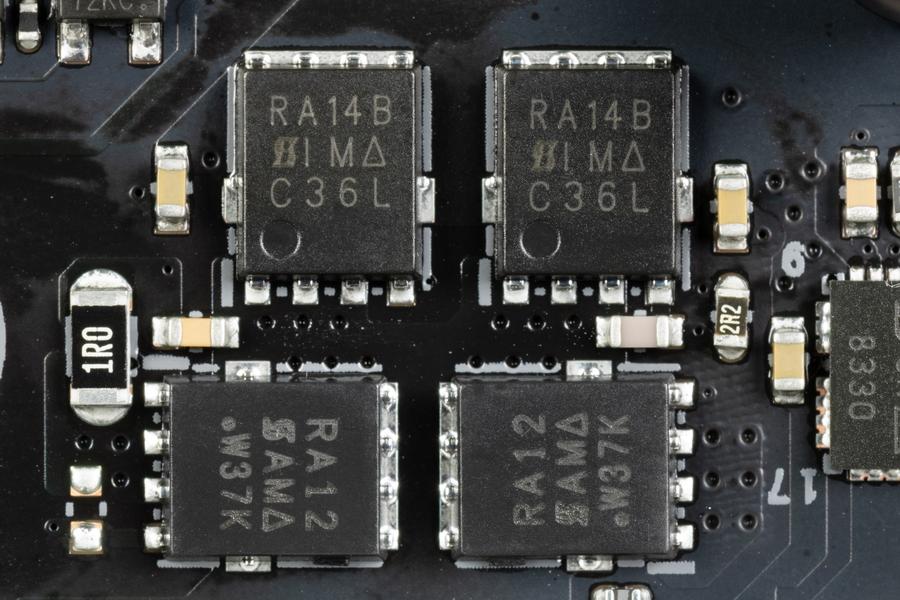

Ну и две фазы образованы уже не сборками, а отдельными полевыми транзисторами Vishay с максимальным током 58А.

Блок VCCSA имеет свою отдельную однофазную схему питания.

Теперь про охлаждение.

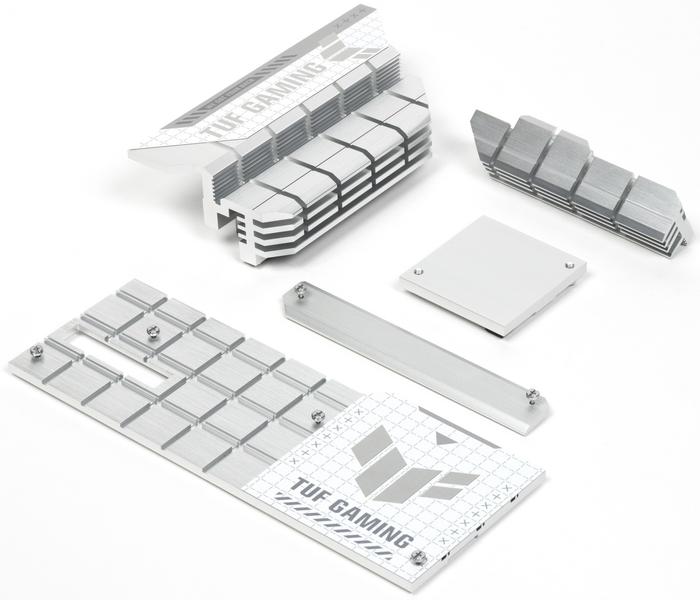

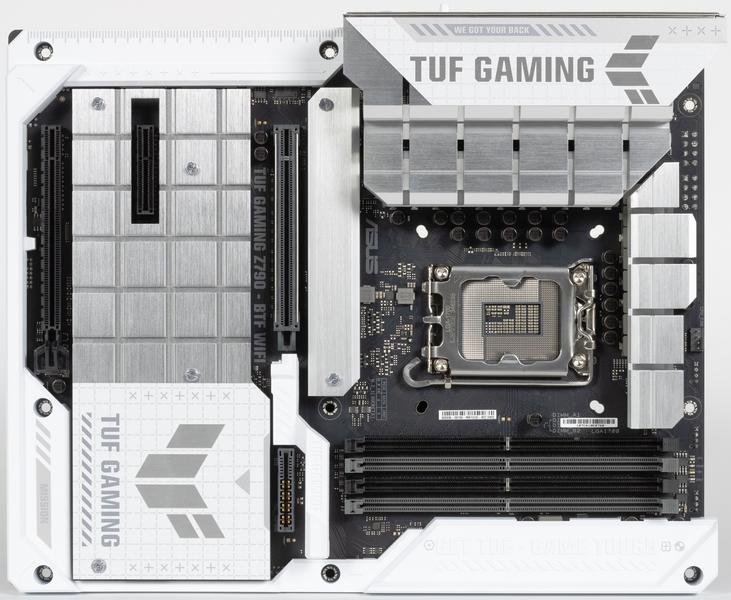

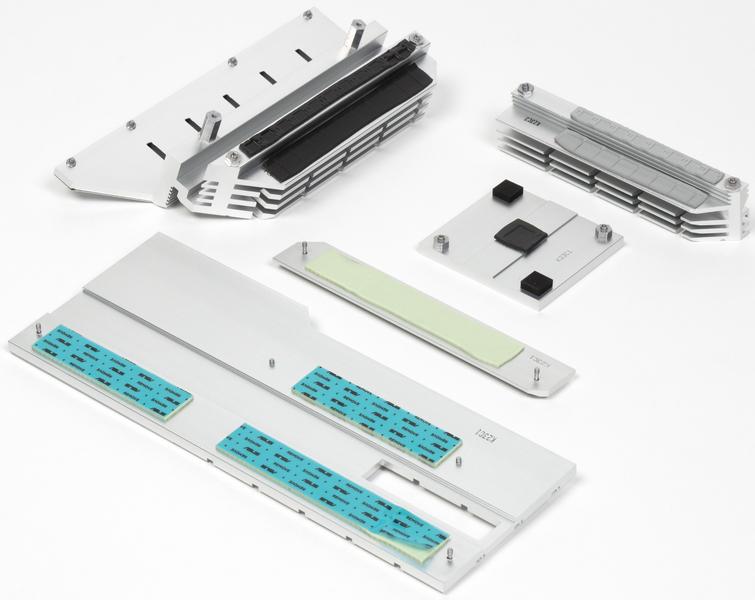

Как обычно, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

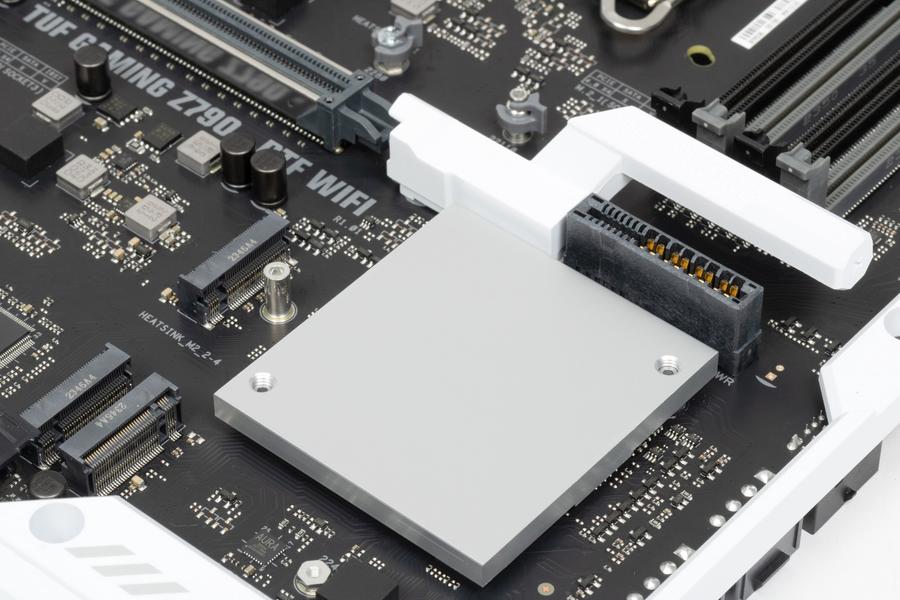

Как мы видим, охлаждение чипсета организовано с помощью отдельного небольшого радиатора. VRM-секция имеет свои два радиатора, и они не соединены.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у остальных — общий.

Подсветка

Все о внешней красоте

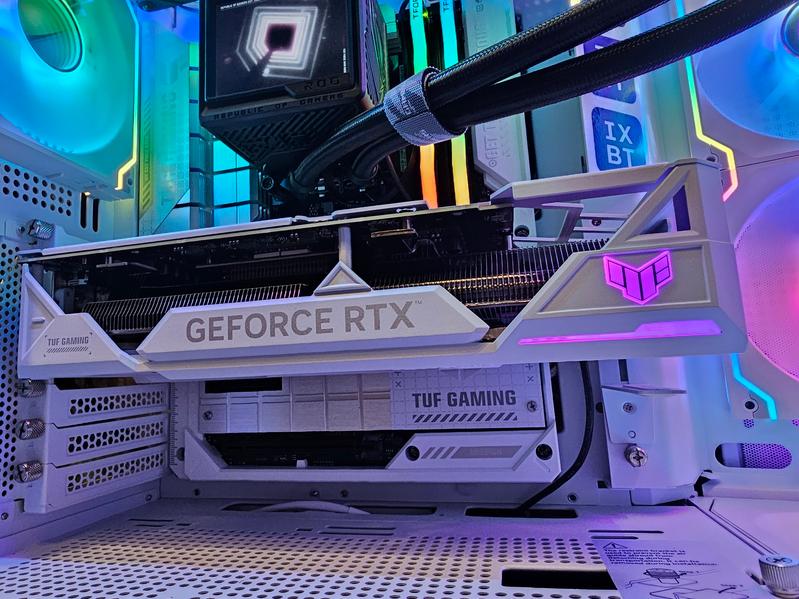

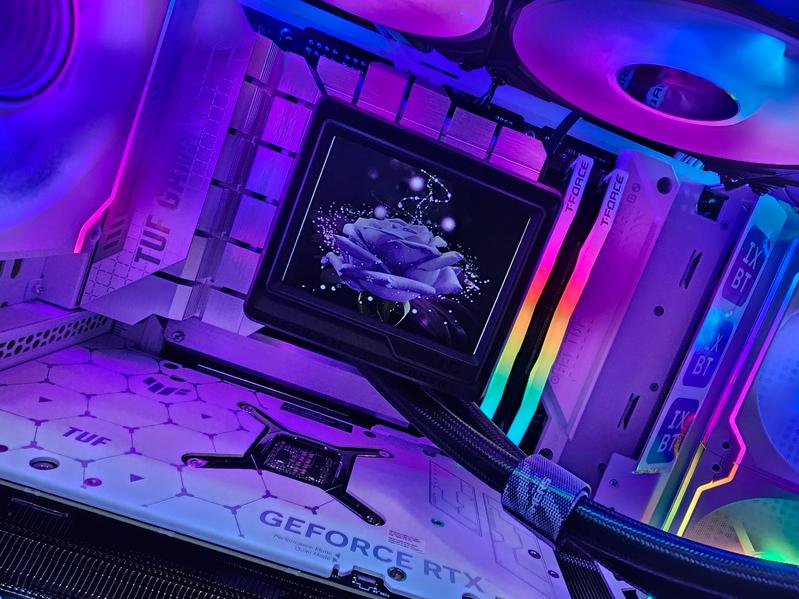

Сама материнка подсветки не имеет. Однако мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу Armoury Crate.

Разумеется, если кому не нравится такая красота — всегда подсветку можно выключить через ПО.

Программное обеспечение под Windows

Фирменное ПО Asus

Все программное обеспечение можно скачать с сайта производителя asus.com.

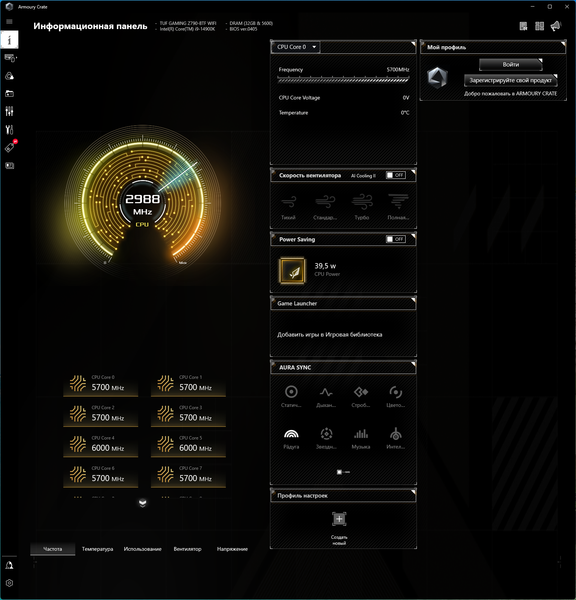

Следует сказать про утилиту Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой (Aura Sync ныне интегрирована в Armoury Crate) ну и новыми возможностями, а также отвечает за синхронизацию работы всех устройств Asus.

Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет.

Программа прежде всего находит все совместимое «железо». Через данную утилиту можно настроить разъемы ARGB и RGB на материнке.

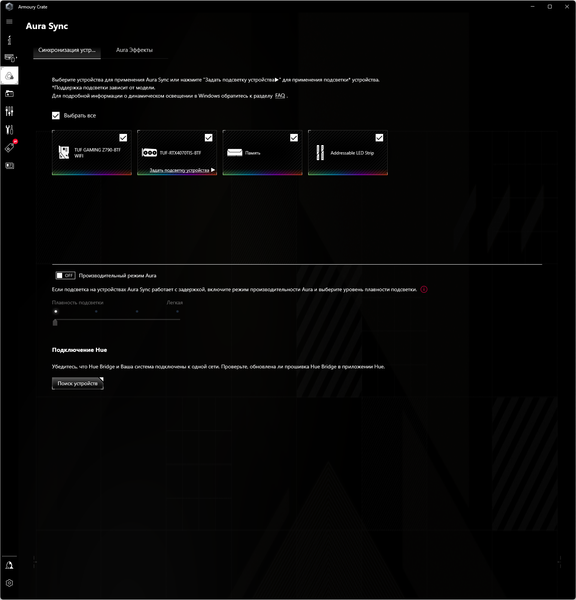

Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, включая модули памяти. Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.

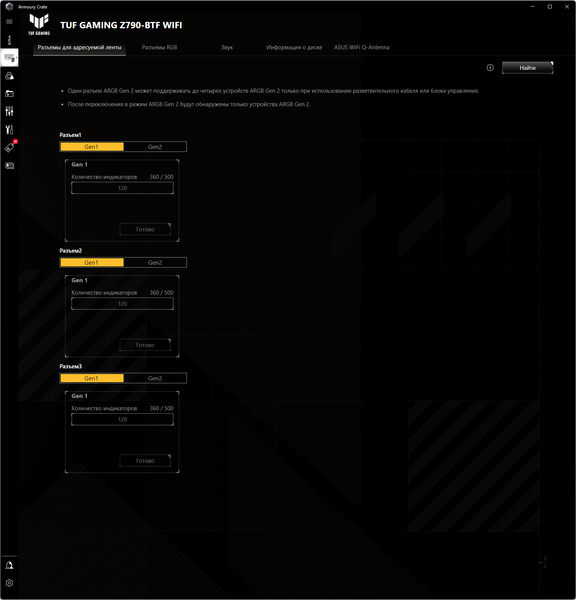

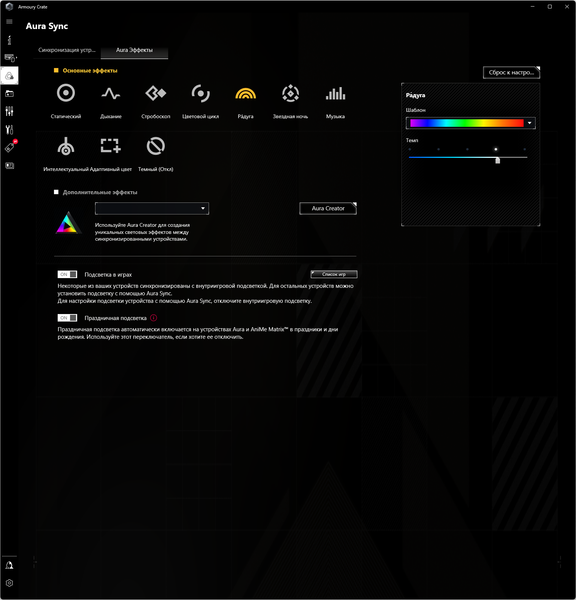

У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще). Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.

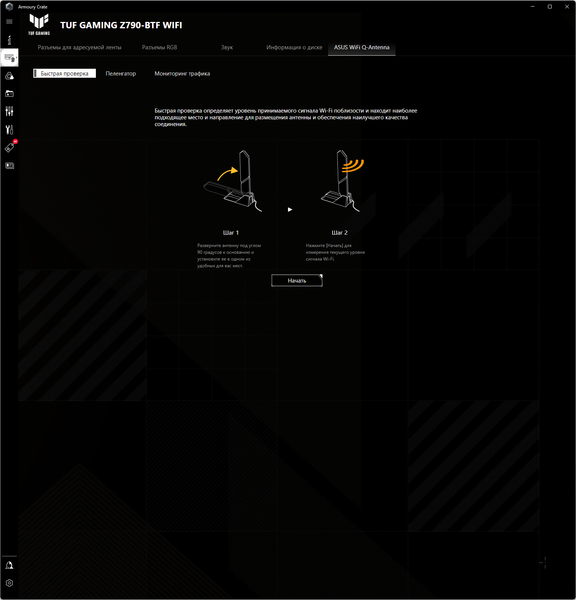

В программе имеется возможность также настроить работу антенну беспроводного сетевого соединения.

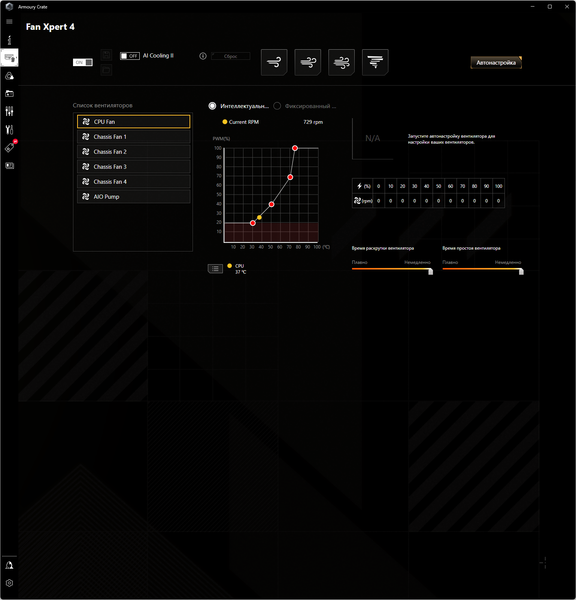

У программы также имеется функция управления вентиляторами на матплате.

Armoury Crate следит за обновлением всего ПО для матплаты, включая драйвера разных подсистем, фирменные утилиты и версии BIOS.

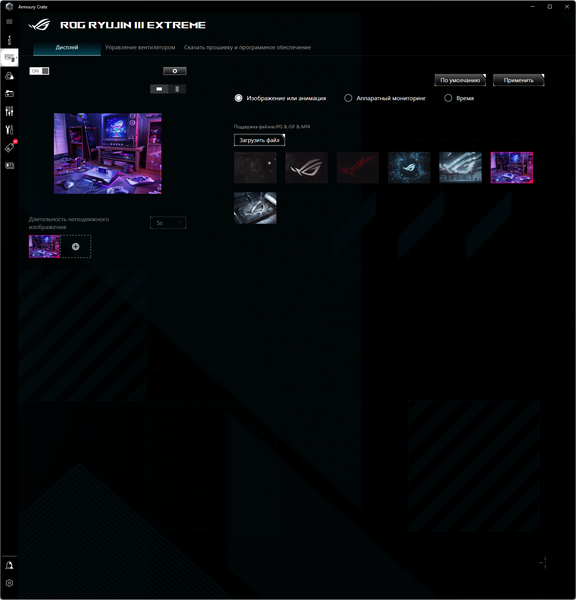

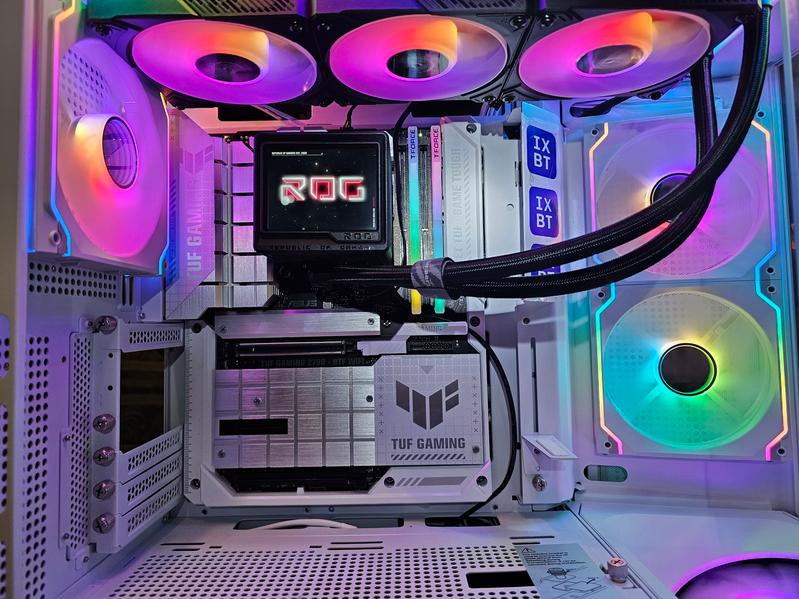

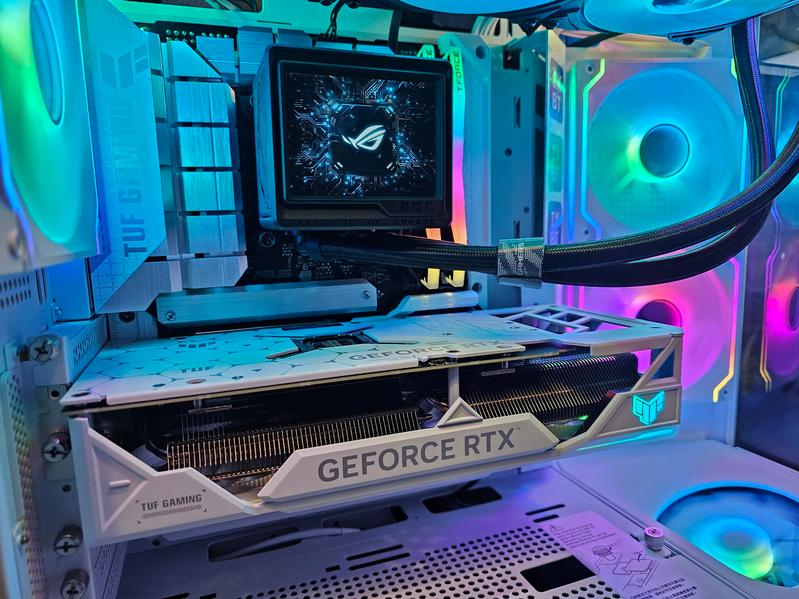

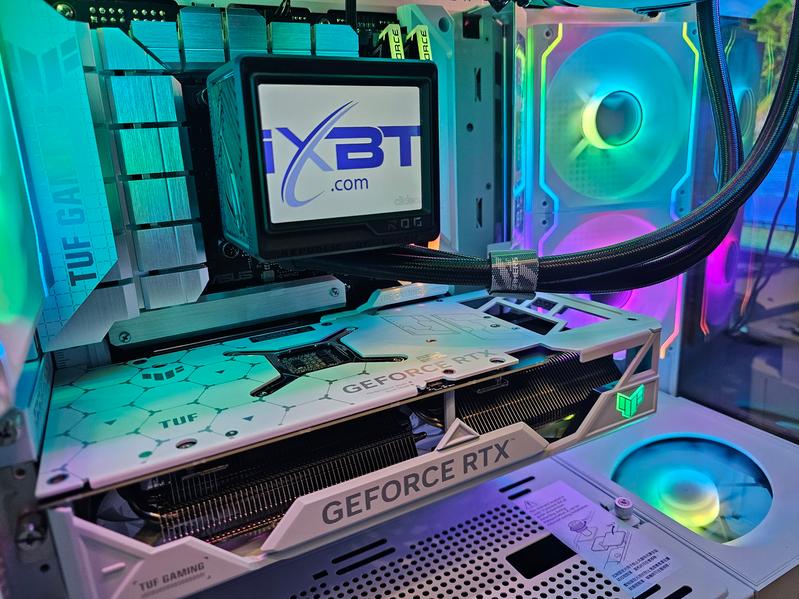

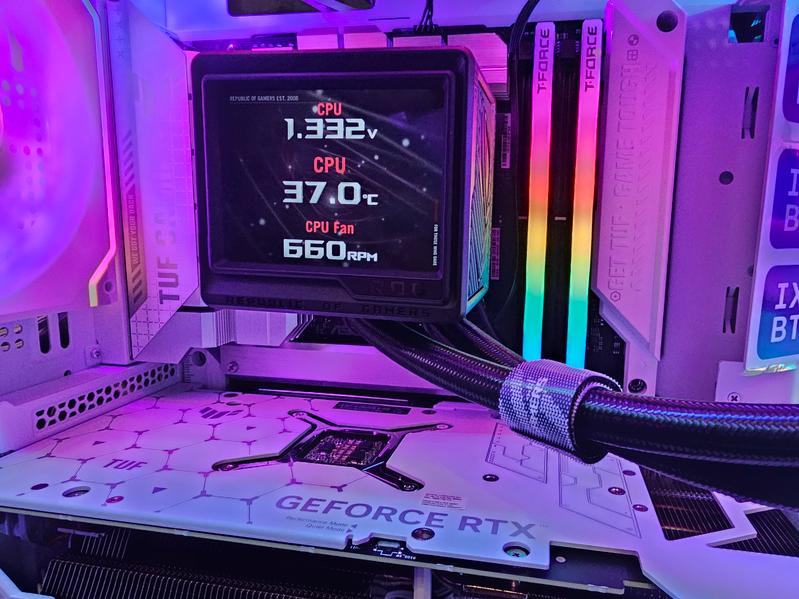

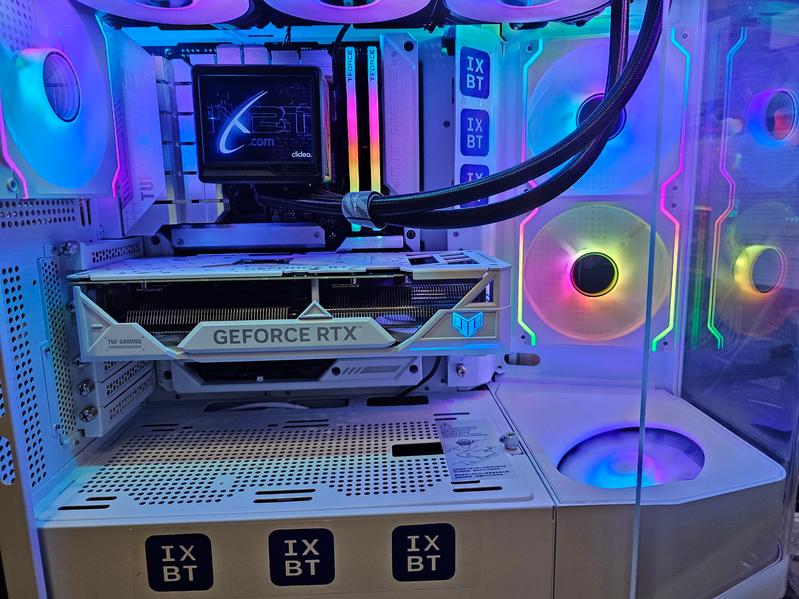

Надо отметить, что в данном тестировании мы использовали СЖО ROG RYUJIN III 360 ARGB Extreme, которая также управляется через Armoury Crate.

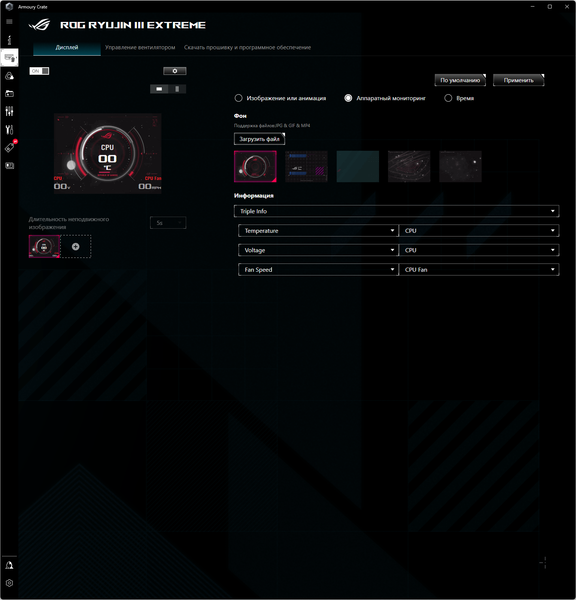

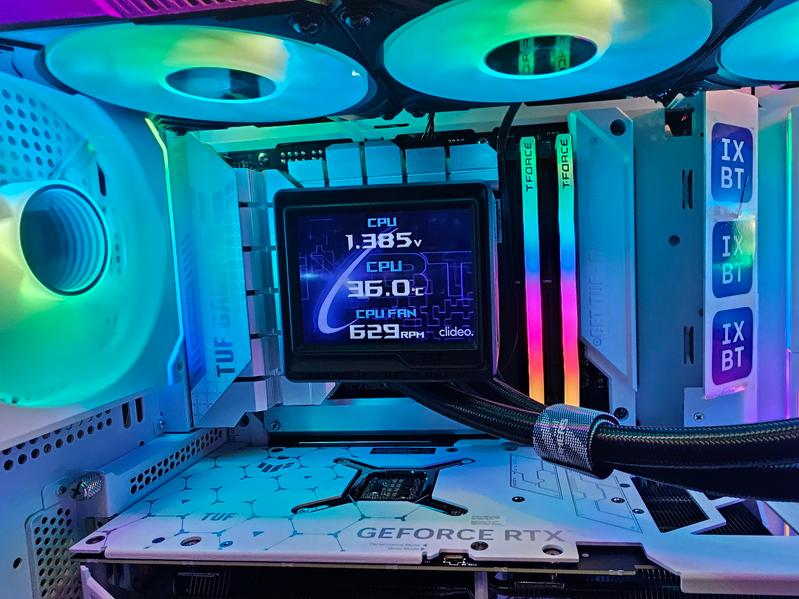

На экран можно выводить параметры мониторинга состояния системы (до трех одновременно) в разных формах.

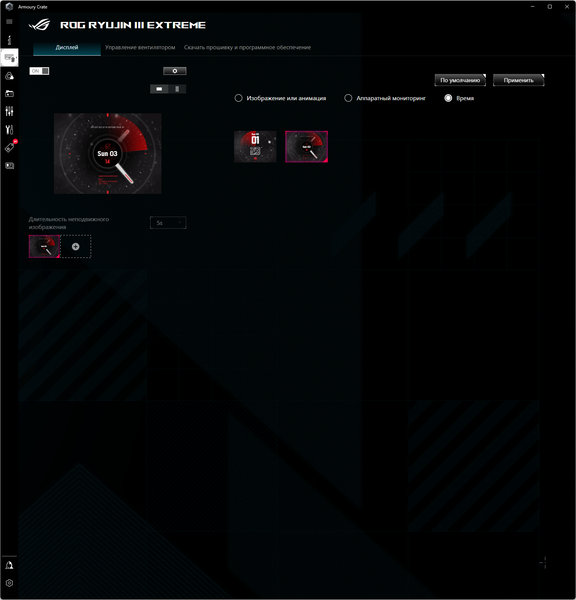

При желании на экран можно просто выводить текущее время.

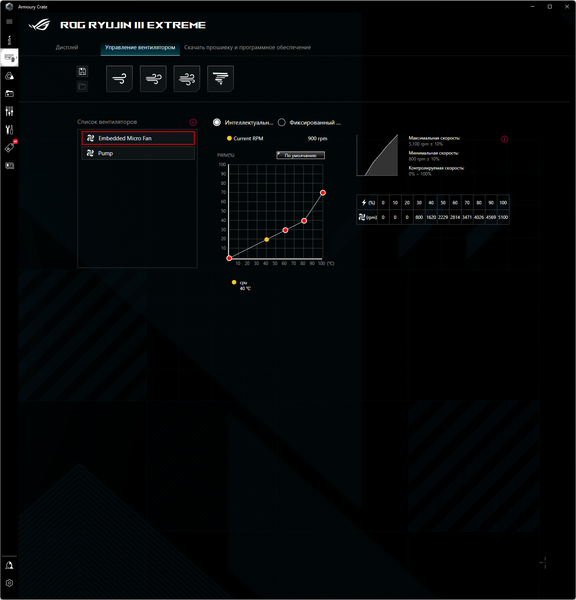

Также имеется закладка по управлению скоростью работы как помпы, так и встроенного в нее вентилятора для охлаждения области VRM.

Настройки BIOS

Что нам дают тонкости настроек в BIOS

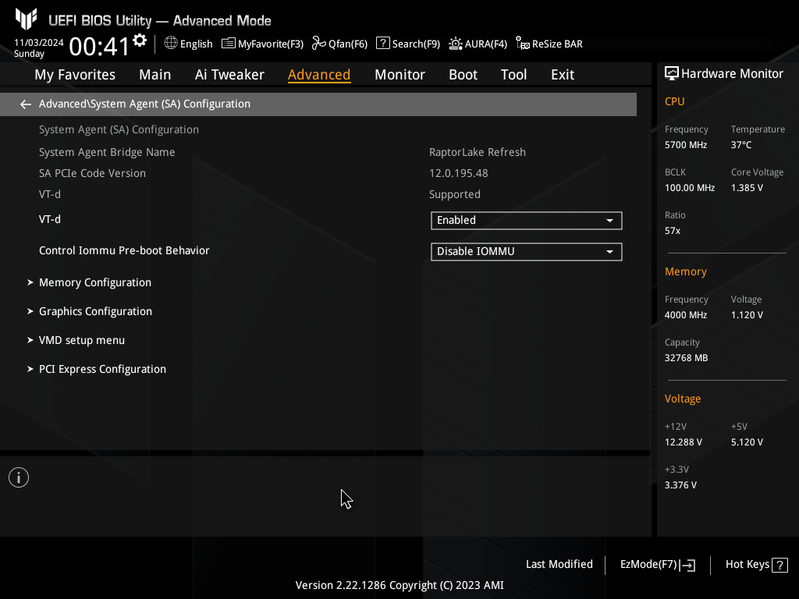

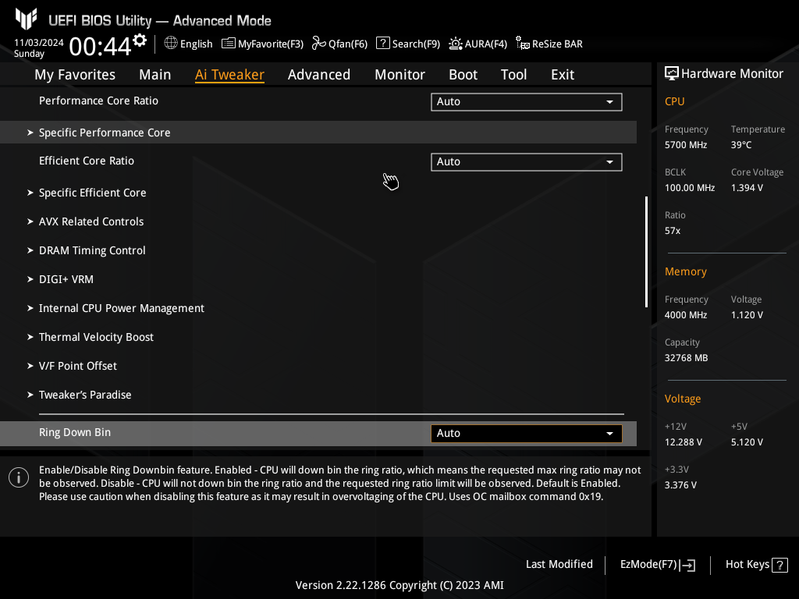

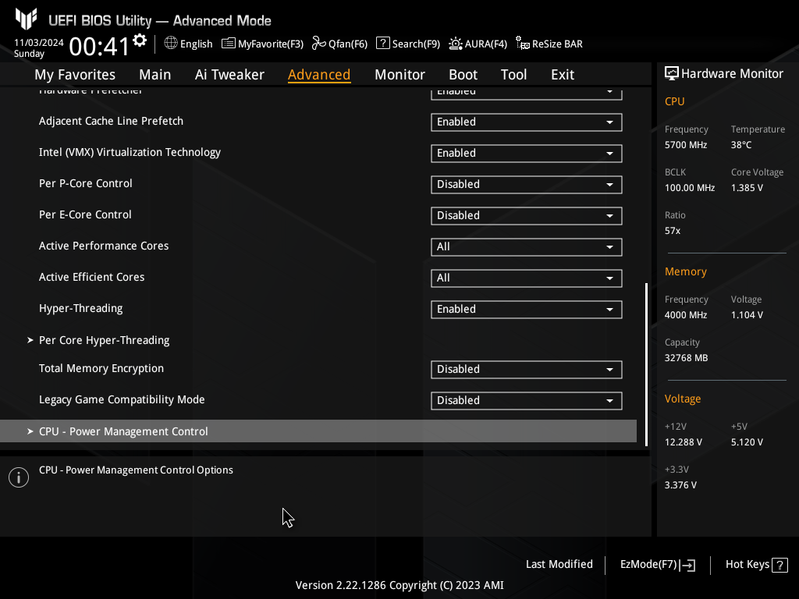

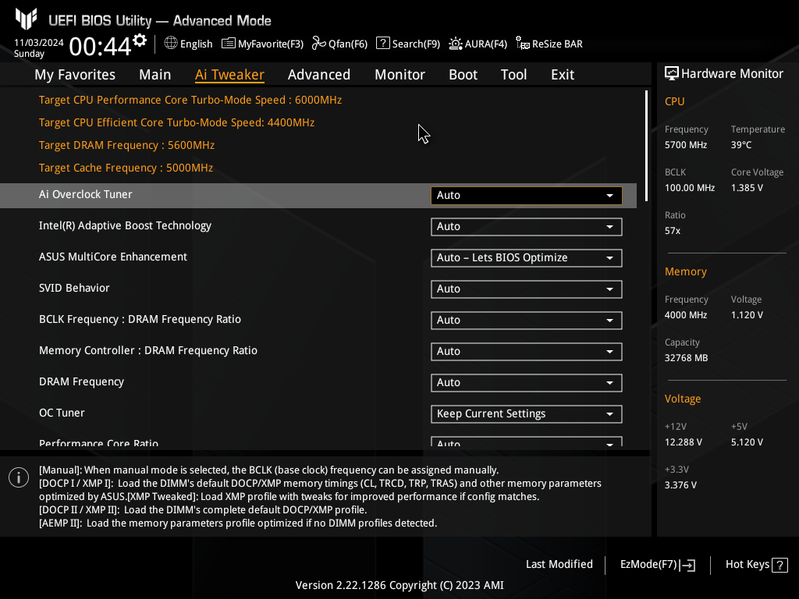

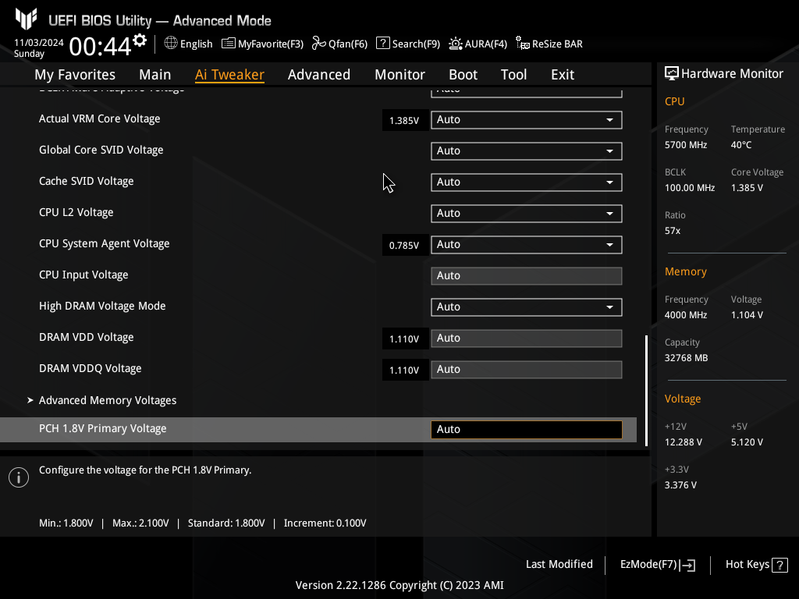

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

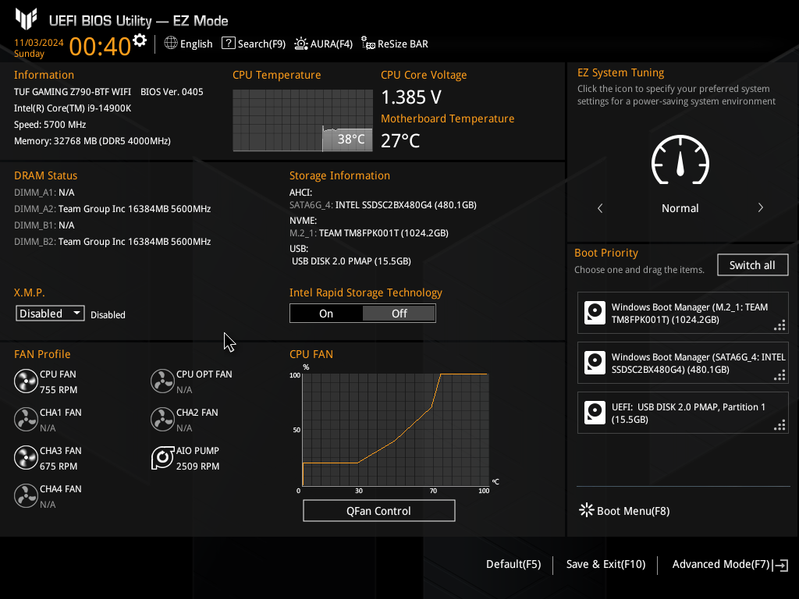

Попадаем в общее «простое» меню, где количество настроек минимально, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

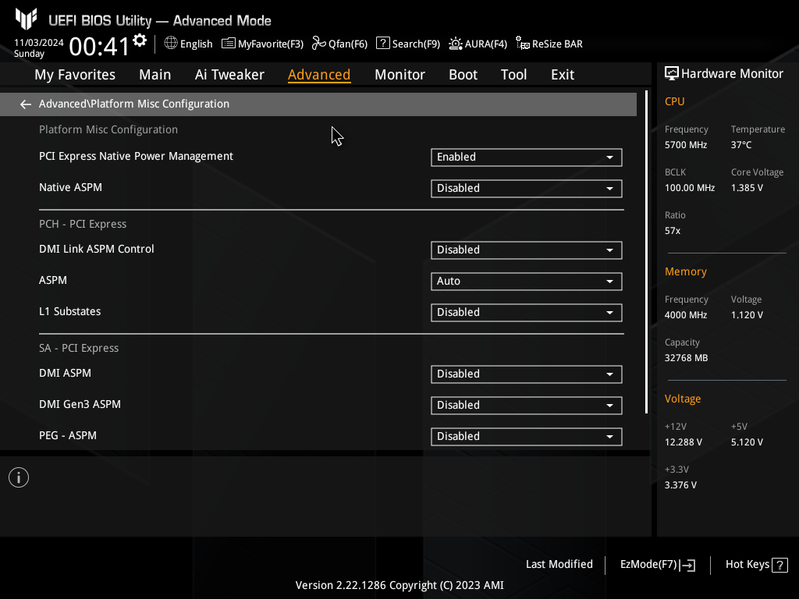

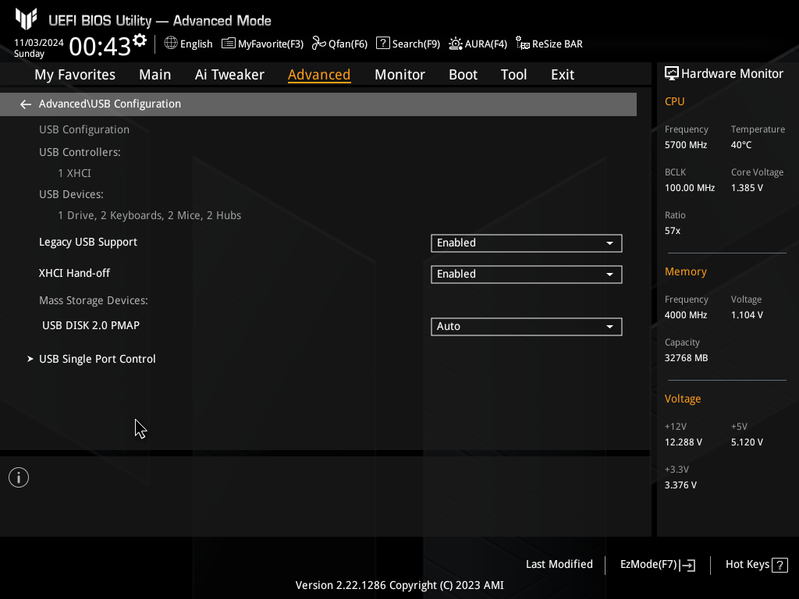

Управление периферией. Имеется стандартный по сути набор позиций: можно управлять каждым портом USB или менять режимы работы слотов PCIe и M.2.

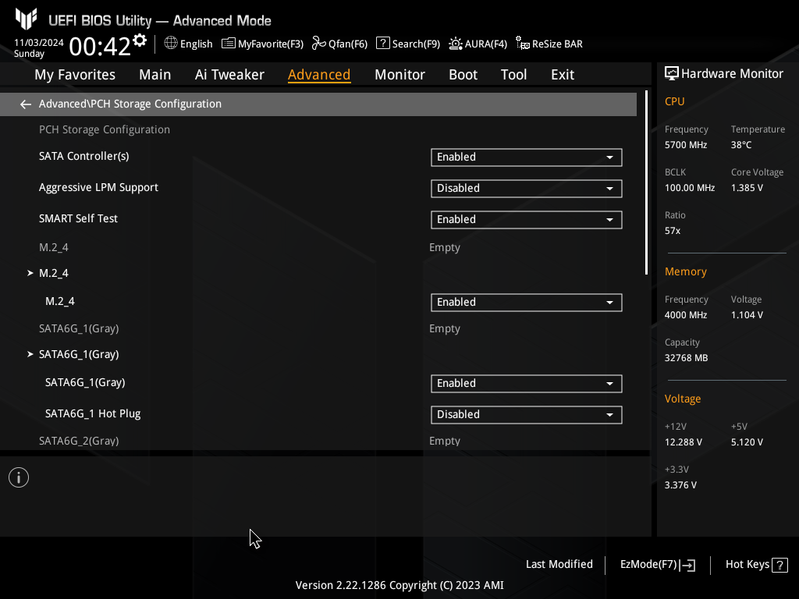

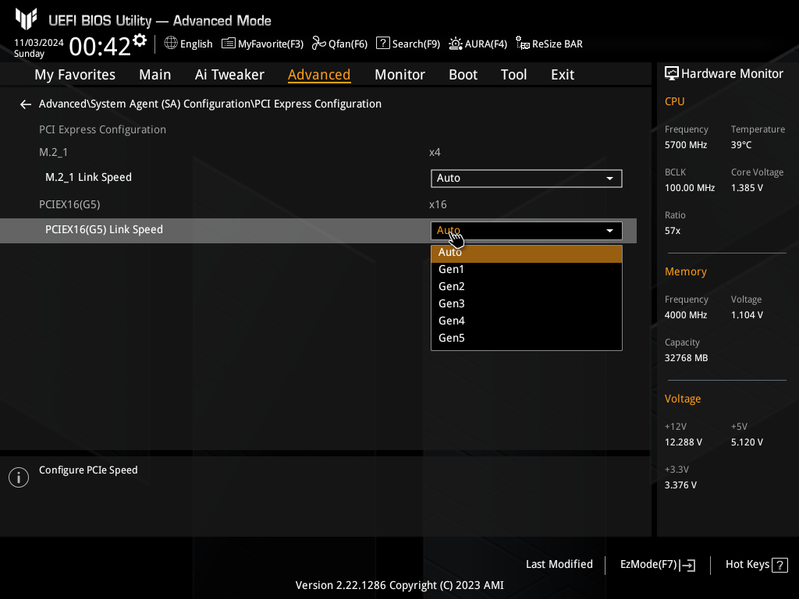

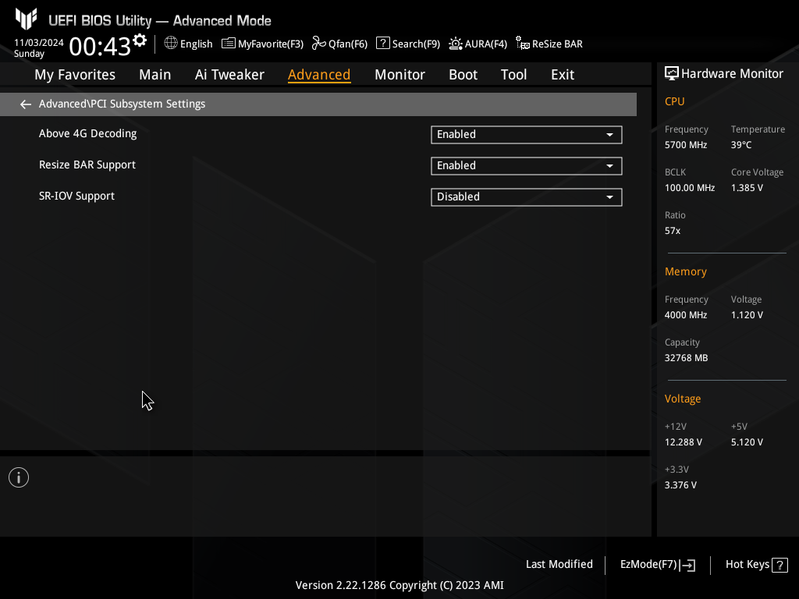

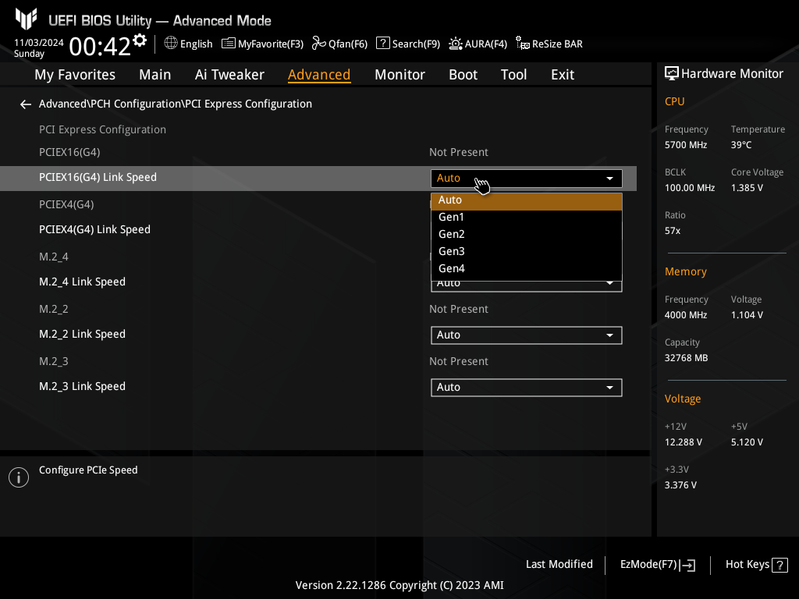

Следует особо обратить внимание в разделе на управление M.2 и слотами PCIe.

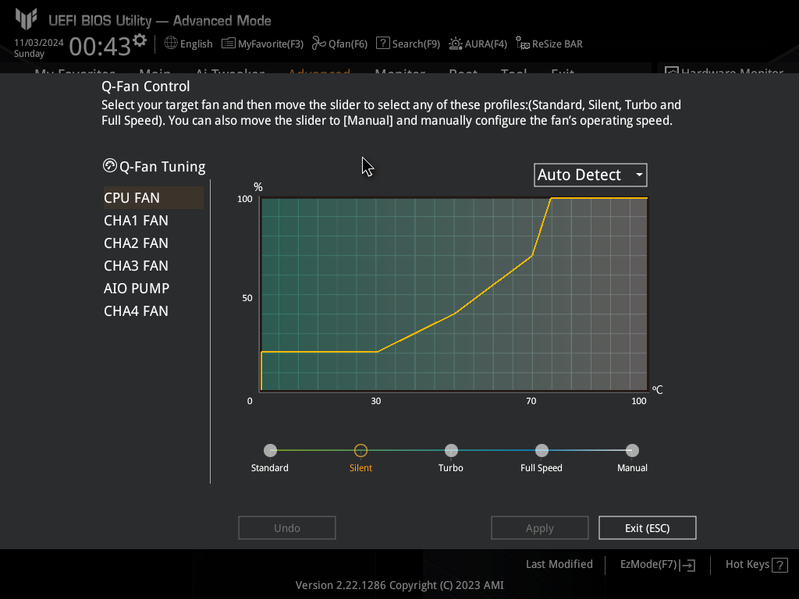

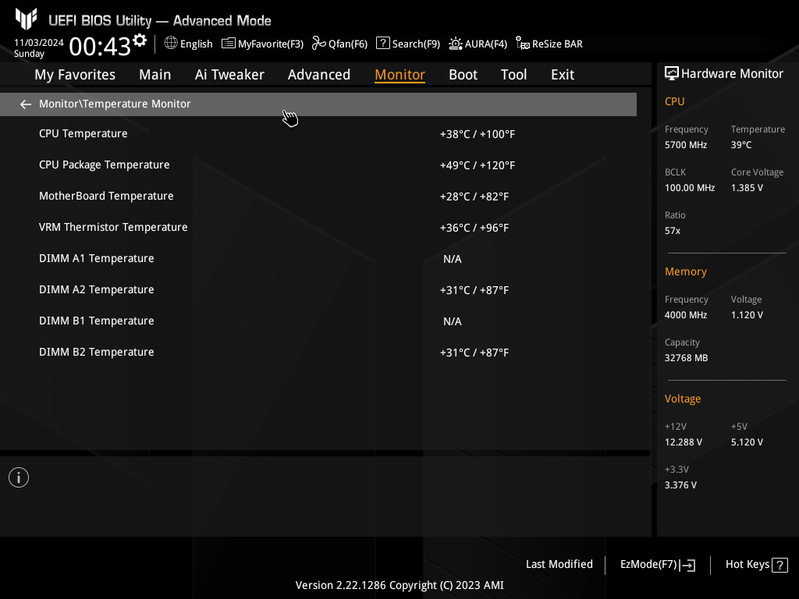

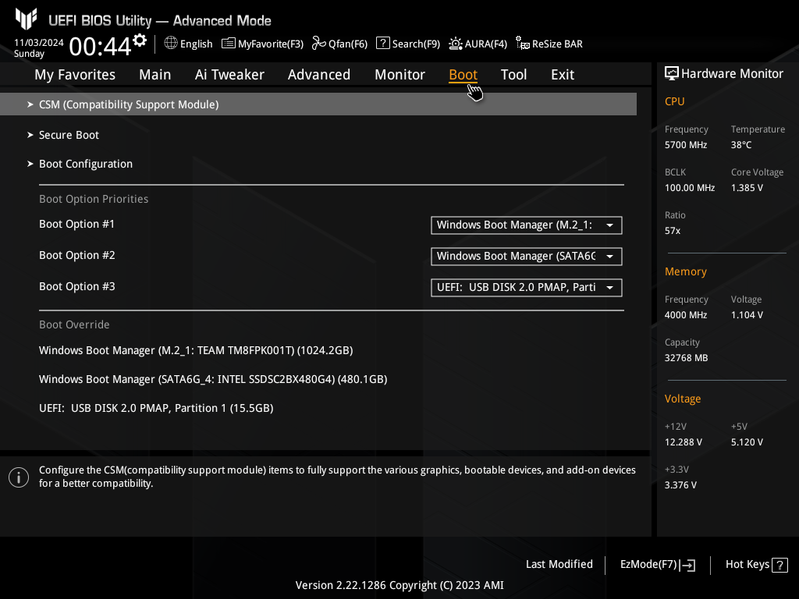

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Q-Fan по настройке работы гнезд для вентиляторов.

Несмотря на то, что плата относится к игровой серии TUF Gaming, она все же не предназначена для оверклокеров и подобных им энтузиастов-любителей «твикать» матплаты, в наличии имеются все по сути уже стандартные опции в рамках того, что поддерживают процессоры Core и оперативная память.

В целом настроек много, однако для современных топовых процессоров львиная доля этих опций — бесполезна, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel TurboBoost и т.п.), если мы говорим про CPU с суффиксом «К».

Работоспособность (и разгон)

Конфигурация тестовой системы

Полная конфигурация тестовой системы:

• материнская плата Asus TUF Gaming Z790-BTF WiFi;
• процессор Intel Core i9-14900K 4,5—5,8 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц);
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО ROG RYUJIN III 360 ARGB Extreme;
• телевизор LG 55Nano956 (55″ 8K HDR);
• USB — клавиатура и мышь .

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.13.1.12
• Adobe Premiere CS 2019

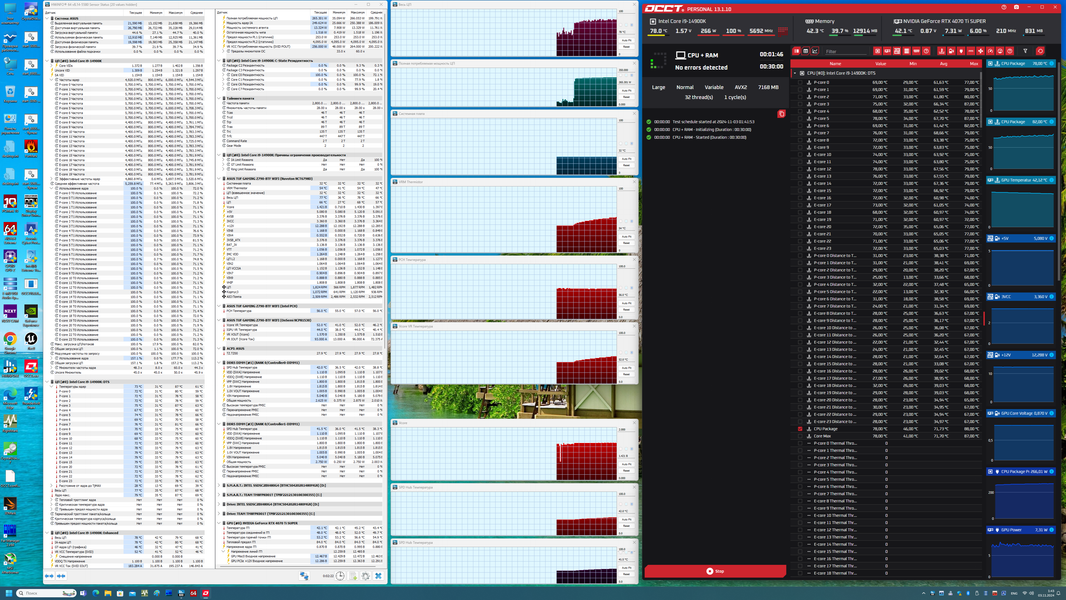

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.

В режиме авторазгона мы получили 5,7 ГГц по всем P-ядрам, и 4,4 ГГц по всем Е-ядрам! Напомню, что Р-ядра — это ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. Как обычно система по умолчанию, определив очень мощное питание матплаты, выставила очень приличный авторазгон. Все остальные параметры системы по нагреву компонентов были в норме. И стоит отметить, что потребление CPU уже перевалило за 265 Вт.

Выводы

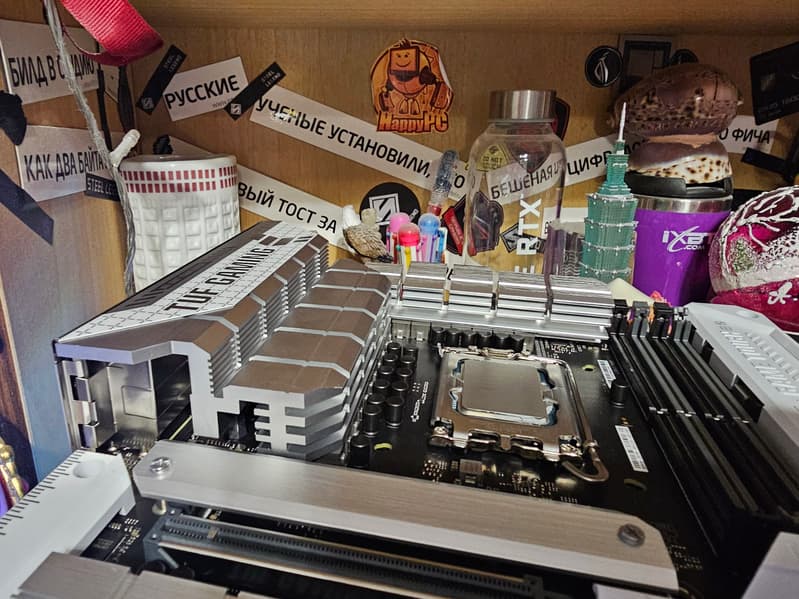

Материнская плата Asus TUF Gaming Z790-BTF WiFi представляет собой игровое решение из средней линейки компании c ценником в районе 50-60 тысяч рублей. Стоит напомнить, что TUF Gaming — серия без излишеств и с упором на качественную элементную базу и улучшенную защиту, в то время как флагманская серия ROG может предложить еще как минимум продвинутые аппаратные возможности для разгона. Однако принадлежность платы к серии BTF выделяет ее из числа моделей на том же чипсете. Во-первых, разъемы, подразумевающие подключение кабелей, перенесены с лицевой стороны на оборотную (кстати, для установки таких плат нужны соответствующие корпуса, имеющие прорези в монтажной пластине). Во-вторых, данная модель поддерживает видеокарты Asus с коннектором питания снизу, так что в продолжение слота PCIe x16 установлен специальный проприетарный слот, через который такие видеокарты могут получать питание, а соответствующие коннекторы от БП подключаются к разъемам на тыльной стороне материнской платы. Набор этих разъемов универсальный: новомодный 16-контактный 12VHPWR или три 8-контактных разъема стандарта PCIe 2.0 — на выбор.

У этой модели 15 портов USB разных видов (включая 1 USB 3.2 Gen2×2, а также 4 USB 3.2 Gen2), 2 слота PCIe х16 (один из которых подключен к процессору 16 линиями PCIe 5.0, а второй подключен к чипсету и работает в режиме х4), 1 слот PCIe x4, 4 слота M.2 (один из них подключен напрямую к процессору линиями PCIe 4.0, три других подключены к чипсету Z790 тоже линиями PCIe 4.0), 4 порта SATA и 7 разъемов для вентиляторов. В принципе, для модели среднего уровня поддержка периферии очень достойная. Также стоит отметить наличие двух сетевых контроллеров, проводного (2,5-гигабитного) и беспроводного (Wi-Fi 7).

Система питания способна обеспечить работу любых совместимых процессоров с запасом на очень хороший разгон. Плата имеет неплохую систему охлаждения почти каждого потенциально греющегося элемента, включая накопители в слотах M.2. В числе плюсов можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.

В номинации «Оригинальный дизайн» плата Asus TUF Gaming Z790-BTF WiFi получила награду:
