Mirage LF-100:

активный сабвуфер

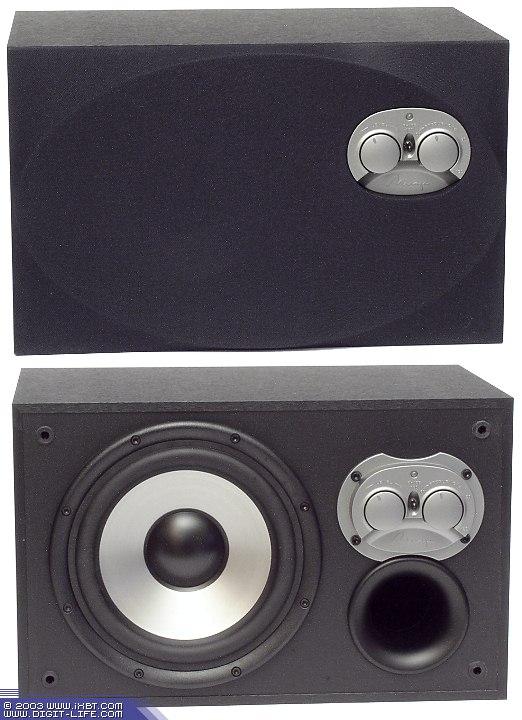

Конструкция сабвуфера традиционна, и представляет собой корпус из MDF (medium density fibreboard, древесно-волокнистый композитный материал фибролит) с установленным в нём низкочастотным динамиком и платой усилителя и фильтра. Акустическое оформление — фазоинвертор, порт которого выведен на переднюю панель. Сабвуфер можно установить как вертикально, так и горизонтально (как на фото).

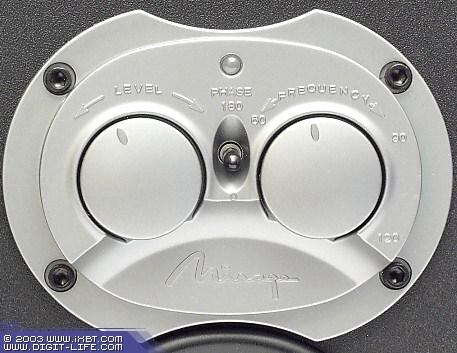

Органы управления вынесены на переднюю панель и довольно стильно оформлены в виде эллипсовидной серебристой панельки с огромными плоским регулятором громкости и регулятором частоты среза фильтра НЧ. Между ними располагается двухпозиционный переключатель фазы. Также присутствует сигнальный светодиод, который в зависимости от режима работы становится красным (в режиме stand by) или зелёным (в рабочем режиме).

Технические характеристики, внутренности, результаты измерений

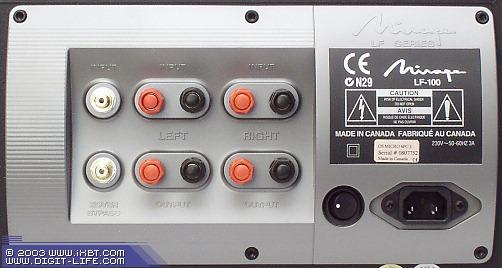

Тыловая панель обращает на себя внимание своим нетрадиционным дизайном: отсутствует привычный металлический радиатор охлаждения усилителя. На самом деле он есть, просто находится… внутри корпуса (!). Выполнен в виде двух алюминиевых пластин.

Видимо разработчики посчитали, что того движения воздуха, которое создаёт динамик (а обновление воздуха происходит через порт фазоинвертора), вполне достаточно для полноценного охлаждения усилителя. Сам усилитель выполнен на полевых транзисторах MOS-FET и работает в классе АВ. Внутри присутствует звукопоглотитель, однако его совсем немного (всего один лист небольшого размера — примерно 25×20×7 см). Но вернёмся к задней панели. Здесь присутствует тумблер включения/выключения питания, 2 гнезда RCA и 4 пары винтовых терминалов банана-джек.

LF-100 может работать в привычном активном режиме и в пассивном. Для первого случая предусмотрен традиционный вход RCA, когда сигнал подаётся на внутренний фильтр сабвуфера. Но есть также и второй вход RCA, который позволяет подать сигнал на усилитель, минуя фильтр сабвуфера. Это подключение удобно, если пользоваться регулируемым кроссовером AV-ресивера: так проще корректно согласовать сабвуфер и основные АС. Для работы в пассивном режиме присутствуют входы и выходы для фронтальных (или единственных, если речь идёт о стереосистеме) АС. Как обычно сабвуфер забирает себе только бас, отдавая остальной диапазон частот на АС. Точка раздела устанавливается регулятором НЧ-фильтра сабвуфера.

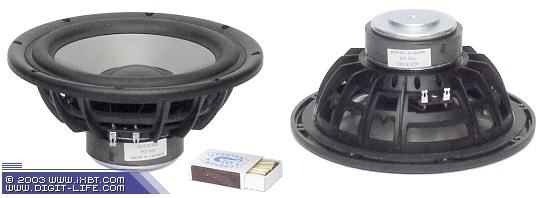

Динамик сабвуфера имеет довольно большой ход диффузора за счёт мягкого подвеса из резины. Диффузор изготовлен из полипропилена.

Измерения проводились при подключении генератора тестового сигнала ко входу INPUT. Это значит, что мы использовали внутренний фильтр сабвуфера. Как видно на обоих графиках, со своей задачей фильтр справляется нормально, отсекая средние и высокие частоты. На первом графике изображена АЧХ при минимальной частоте среза ФНЧ: 40 Гц. На втором — при максимальной: 120 Гц. Уровень искажений достаточно велик (10-12%) лишь в области самых низких частот (40-50 Гц). Значительное снижение уровня искажений происходит на частотах 60-70 Гц до уровня ~1%. Это что касается первого графика. На втором наблюдается более пологий спад кривой искажений: от ~5% на 30 Гц, до ~1% на 180 Гц. Присутствует небольшой пик на частоте 70 Гц. Что касается АЧХ, то можно сказать, что начало падения АЧХ под влиянием фильтра ВЧ сабвуфера начинается в обоих случаях несколько позже паспортных значений. Можно сказать, что реальный диапазон регулировок фильтра НЧ составляет примерно 65-180 Гц.

Кстати, о фильтрах. В русском языке существует определённое терминологическое искажение смысла. «Фильтр НЧ» на самом деле фильтрует именно высокие частоты. Дело в том, что оригинальный термин — low pass filter — означает дословно «пропускающий только низкие частоты фильтр». Чтобы окончательно не запутаться, это перевели как НЧ-фильтр, однако стоит понимать смысловую нагрузку этого термина.

Звучание

Поскольку мощность встроенного усилителя не столь высока (низкие частоты «съедают» куда больше энергии, нежели средние или тем более высоки), использовать LF-100 стоит в относительно небольших помещениях площадью до 20 м².

Звучание на музыкальных фрагментах аппарат продемонстрировал весьма неплохое для своей ценовой категории, хотя назвать такой бас «музыкальным» всё же нельзя, поскольку в этой ценовой нише сабвуферы, пригодные для использования в музыкальных трифониках (2.1 комплектах) — большая редкость. Именно поэтому, компания Mirage не пыталась сотворить великий подвиг, а сделала просто хороший театральный басовик с весьма глубоким и комфортным басом, немного медленным и невнятным для прослушивания серьёзной музыки, но отлично подходящим для кино. И именно как к театральному басовику, претензий к LF-100 у нас почти не было. Единственный минус (весьма существенный, к сожалению) — хорошо слышимые вихревые потоки в порте фазоинвертора, за счёт которых иногда довольно легко локализовать на слух расположение сабвуфера.

Заключение

Mirage LF-100 — в целом, удачный басовик для относительно небольших помещений. Конечно, основное предназначение этого аппарата - театр. Использовать же LF-100 на музыке стоит только для аккуратной поддержки АС при воспроизведении рока или танцевальной музыки. Минус у LF-100 лишь один, но, к сожалению, совсем не безобидный: слышимые вихревые потоки фазоинверотора. А в остальном, аппарат вполне стоит своих денег.

Плюсы

• глубокий и комфортный бас, отлично подходящий для кино;
• удобные фронтальные регуляторы;
• два варианта размещения (горизонтальное и вертикальное).

Минусы

• слышимые вихревые потоки порта фазоинвертора.
