Обзор 34-дюймового игрового монитора Xiaomi Mi 144Hz Curved Gaming Monitor с изогнутым экраном

Паспортные характеристики, комплект поставки и цена

Код модели XMMNTWQ34
Тип матрицы ЖК-панель VA со светодиодной (WLED) краевой подсветкой
Диагональ 86,36 см (34 дюйма)
Отношение сторон 21:9
Разрешение 3440×1440 пикселей (WQHD)
Шаг пикселей 0,23175 мм
Яркость (максимальная) 300 кд/м² (типично)
Контрастность статическая 3000:1 (типично)
Углы обзора нет данных
Время отклика 4 мс (от серого к серому — GTG)
Количество отображаемых цветов 16,7 млн — 8 бит на цвет
Интерфейсы
  • видео/аудиовход DisplayPort 1.4, 2 шт.
  • видео/аудиовход HDMI 2.0, 2 шт.
  • выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналы DisplayPort до 3440×1440/144 Гц (Отчет MonInfo для входа DisplayPort), HDMI до 3440×1440/100 Гц (отчет MonInfo для входа HDMI)
Акустическая система отсутствует
Особенности
  • поддержка технологии AMD Radeon FreeSync
  • изогнутая поверхность экрана с радиусом кривизны 1500 мм
  • повышение четкости в движении (вставка темного кадра)
  • регулируемый разгон матрицы
  • отсутствие мерцания подсветки (нет ШИМ)
  • антибликовая поверхность матрицы
  • подставка: поворот вправо-влево, наклон вперед и назад, регулировка высоты
  • 100×100 мм площадка VESA для настенного монтажа
Размеры (Ш×В×Г) 810×521×243 мм с подставкой
Масса 8 кг с подставкой
Потребляемая мощность 80 Вт максимум, 54 Вт типично, 0,5 Вт в режиме ожидания или в выключенном состоянии
Напряжение питания 100—240 В, 50/60 Гц

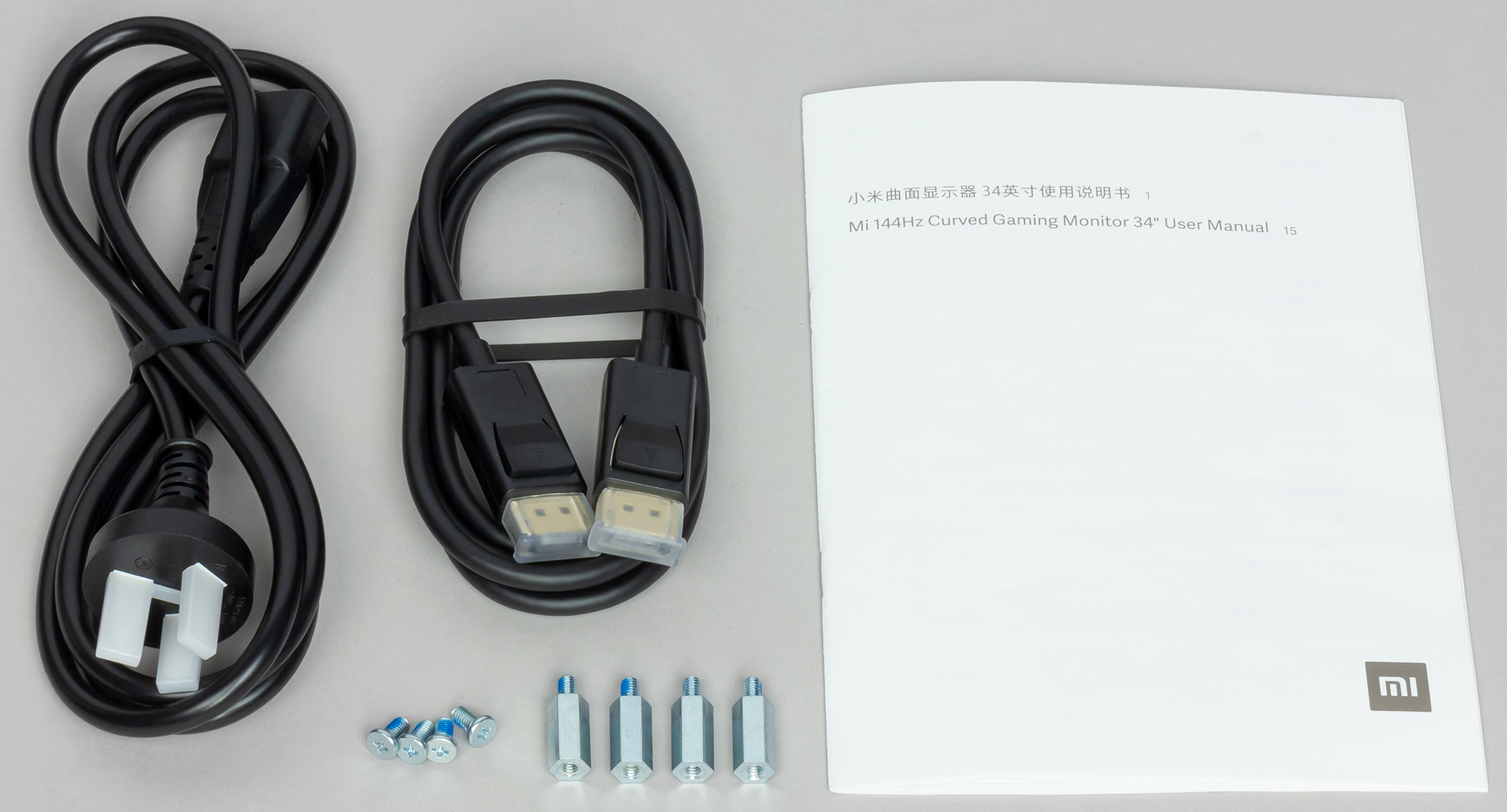

Комплект поставки (необходимо уточнять перед покупкой)
  • монитор
  • комплект подставки — основание, стойка и винт с барашком
  • винт для крепления VESA, 4 шт.
  • удлинительная стойка для крепления VESA, 4 шт.
  • кабель питания (IEC 60320-1 C13 на китайскую вилку GB 2099.1‐2008)
  • кабель DisplayPort
  • краткое руководство пользователя
Ссылка на сайт производителя www.mi.com
Розничные предложения

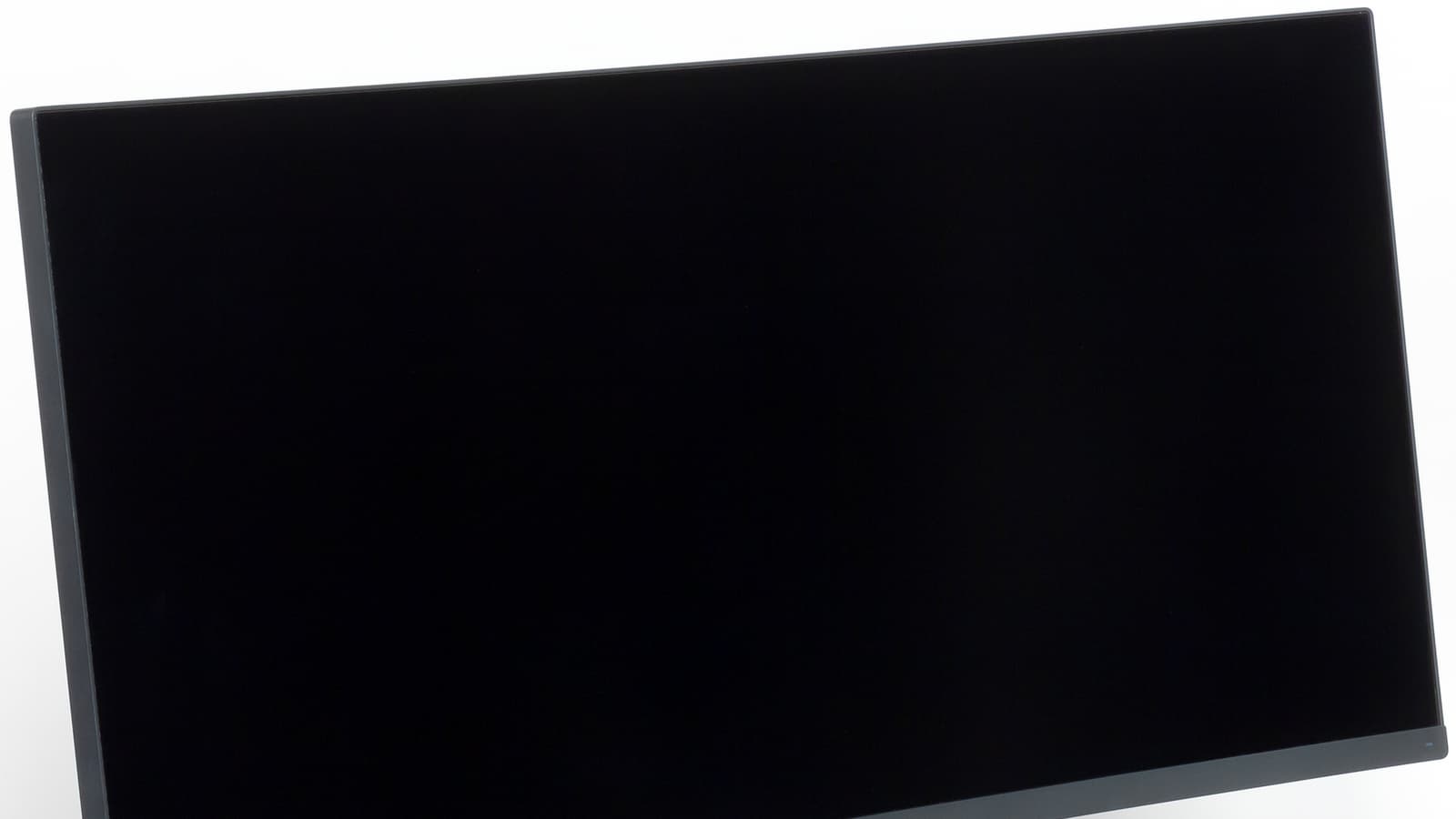

Внешний вид

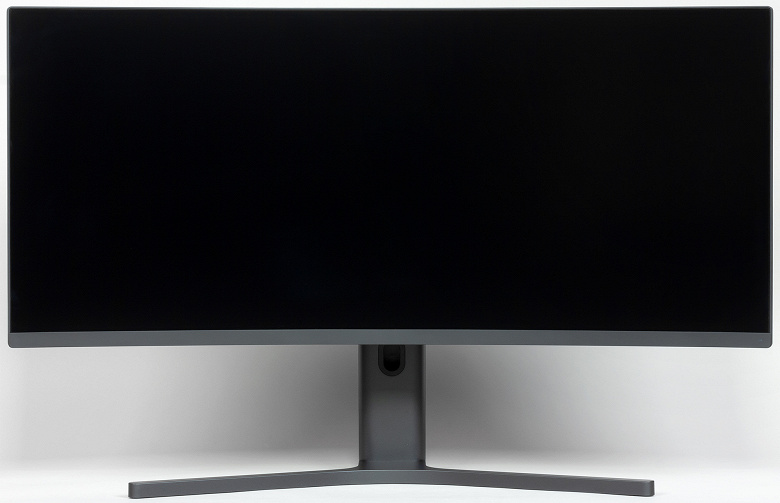

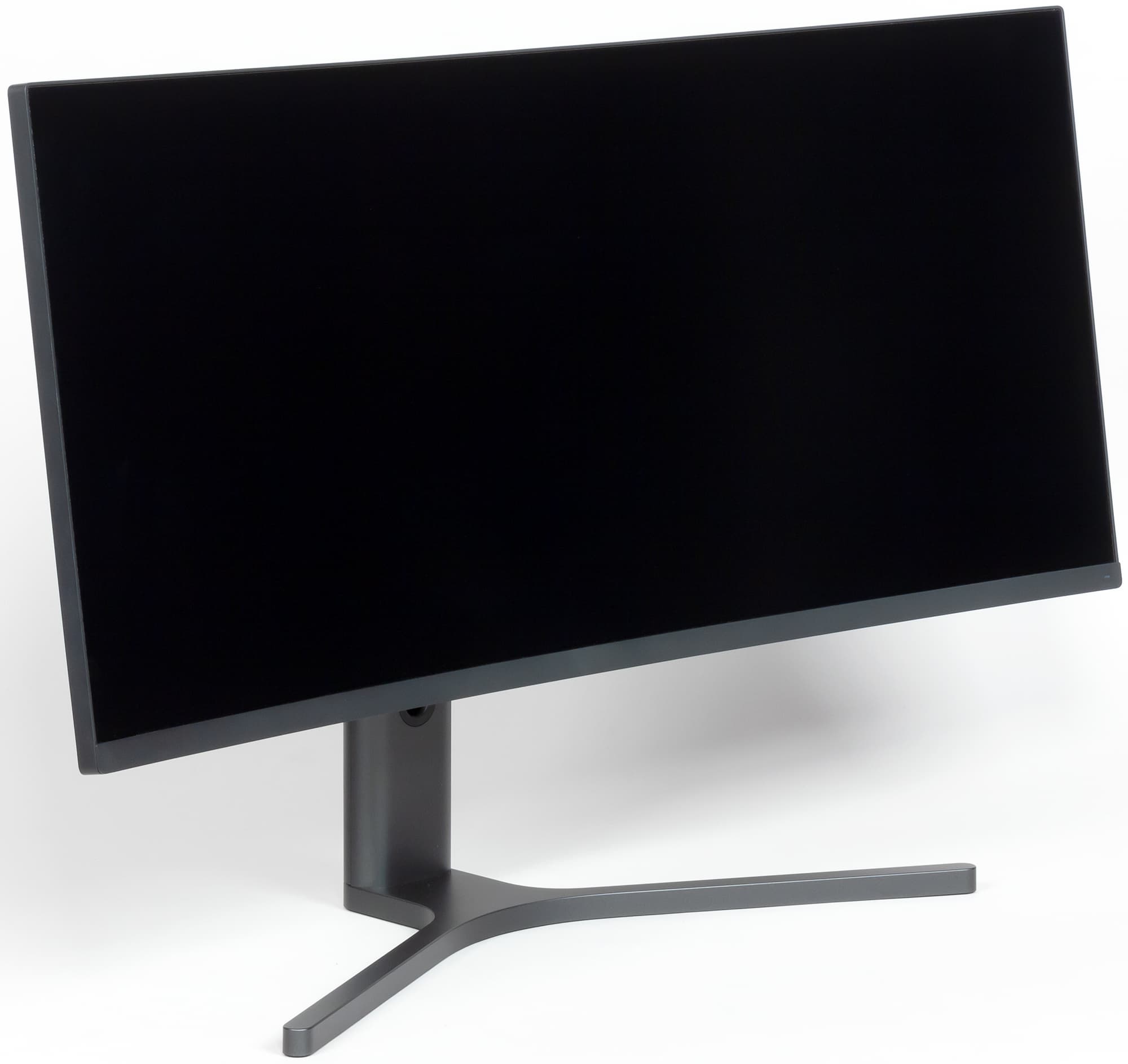

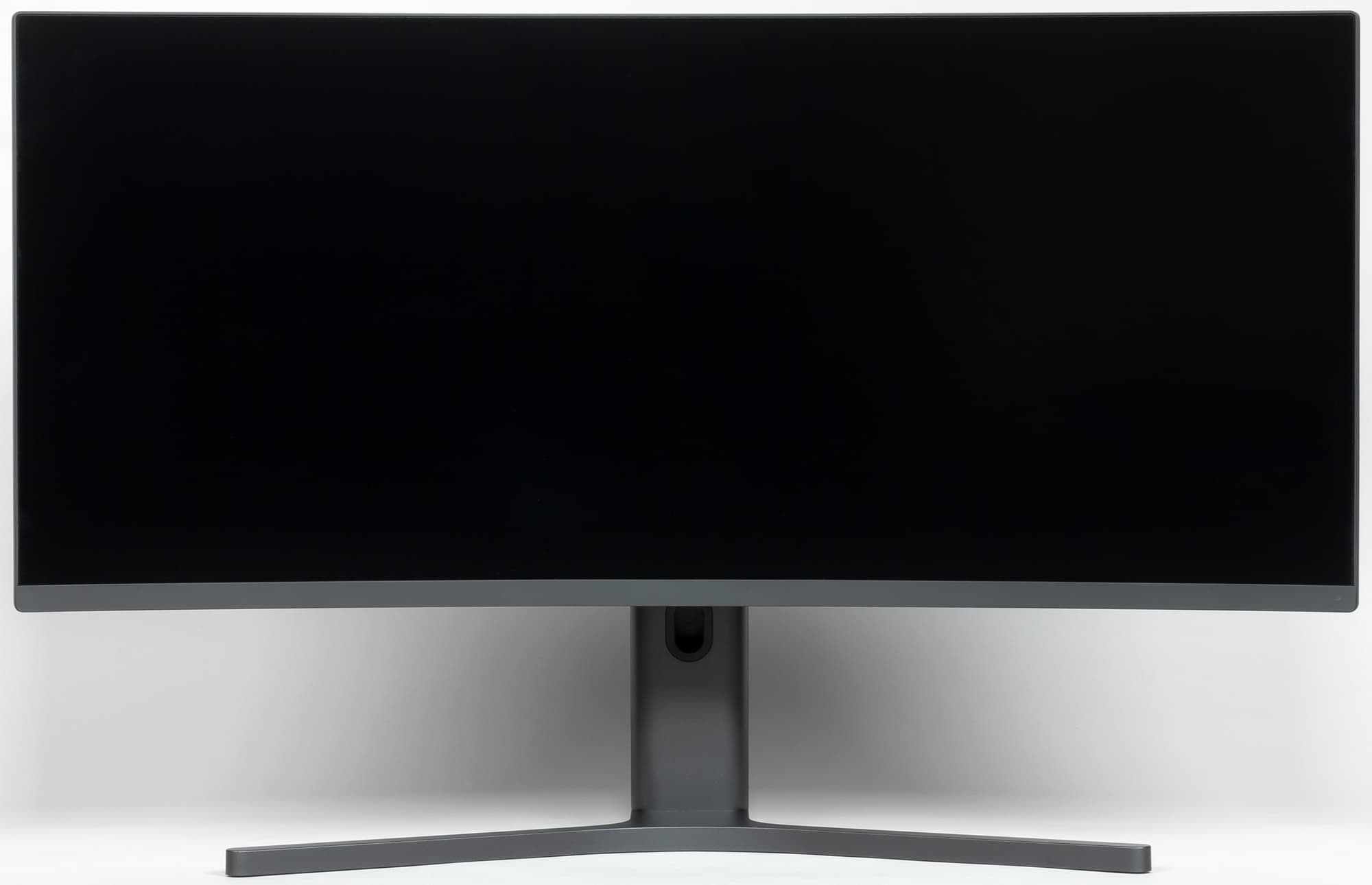

Дизайн монитора строгий, нет ни изощренного оформления подставки, ни цветастой подсветки, к которым нас приучили ведущие производители игровых мониторов. Панели монитора и кожухи подставки изготовлены из пластика с черной матовой поверхностью. Плоскость экрана изогнута по цилиндру так, что правый и левый край немного выдвинуты вперед. Заявленный радиус изгиба равен 1,5 м (по факту, скорее, 1,3 м). Равномерность кривизны экрана у данной модели хорошая, правда в вертикальной полосе шириной порядка 10 см у правого и левого края экран практически плоский, но это характерно для всех изогнутых ЖК-экранов. Внешняя поверхность матрицы черная, полуматовая (зеркальность выражена), жесткая. Экран выглядит как монолитная поверхность, ограниченная снизу относительно узкой планкой, а по периметру — узкой окантовкой. Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами экрана и собственно областью отображения есть неширокие поля.

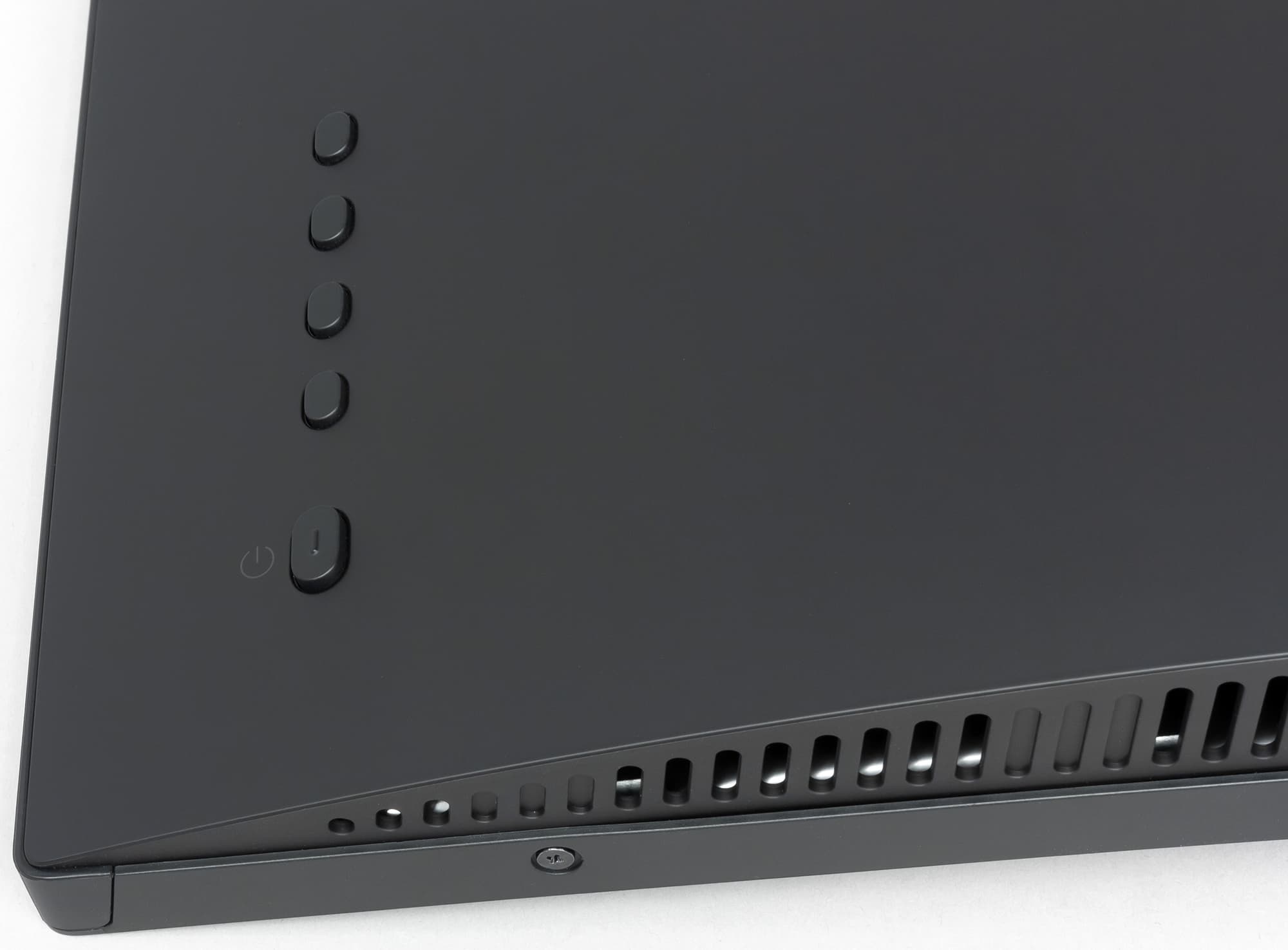

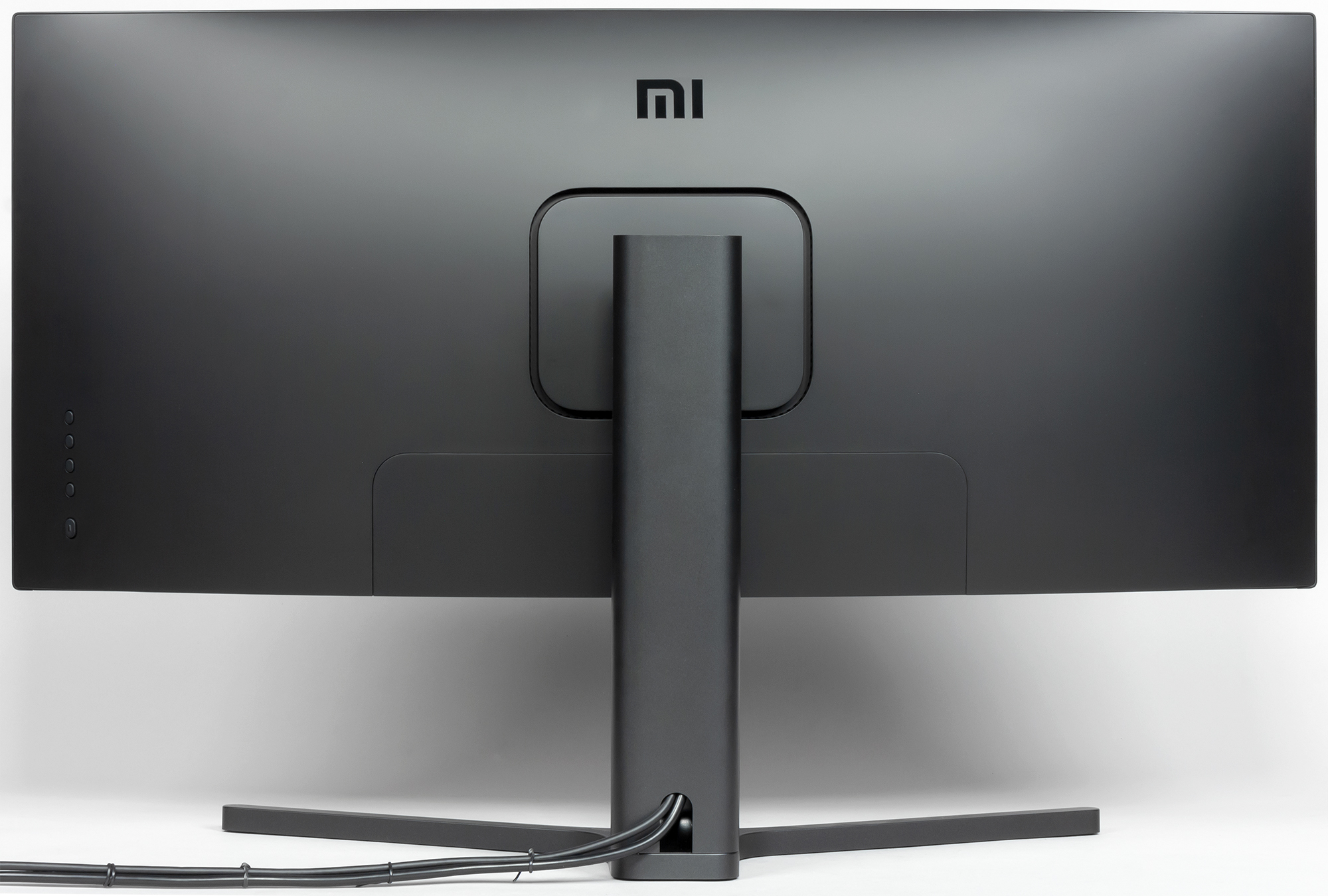

В правой нижней части задней панели близко к правому торцу вертикально в ряд расположены пять механических кнопок управления. Отличить кнопку питания на ощупь помогают выпуклость в ее центре, увеличенные размер и увеличенное расстояние от остальных.

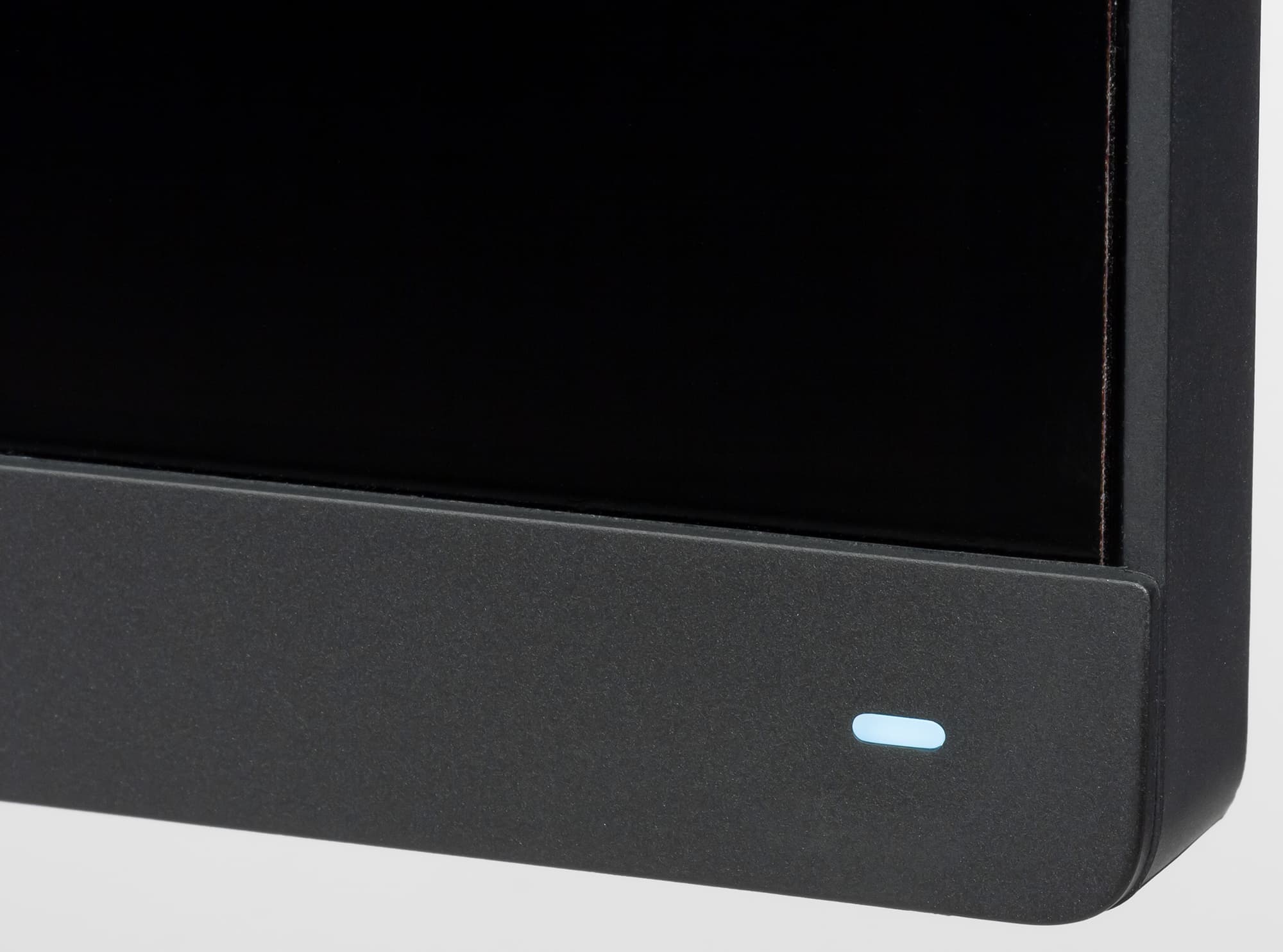

На фронтальной планке близко к правому краю находится белый светорассеиватель индикатора состояния.

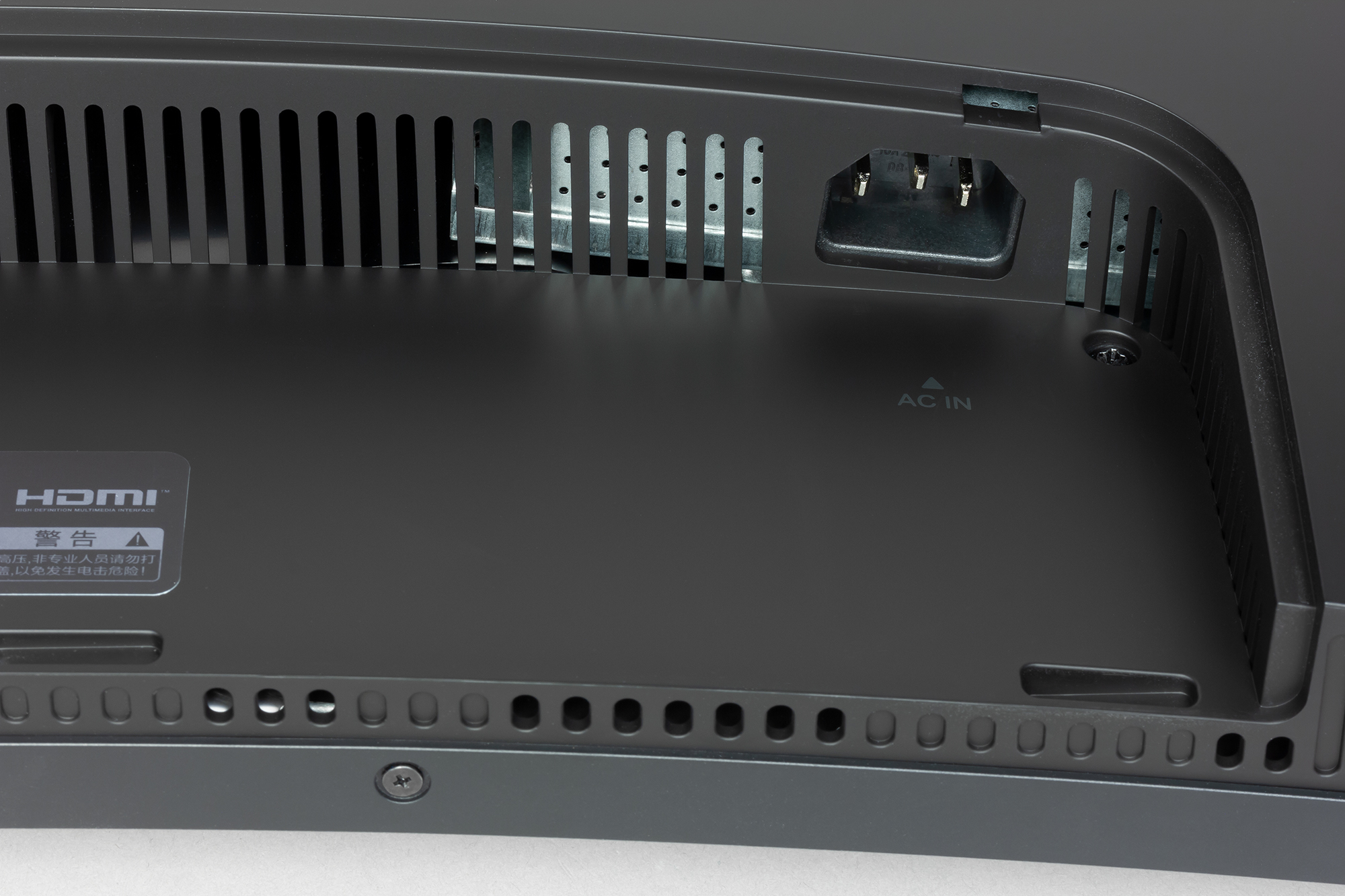

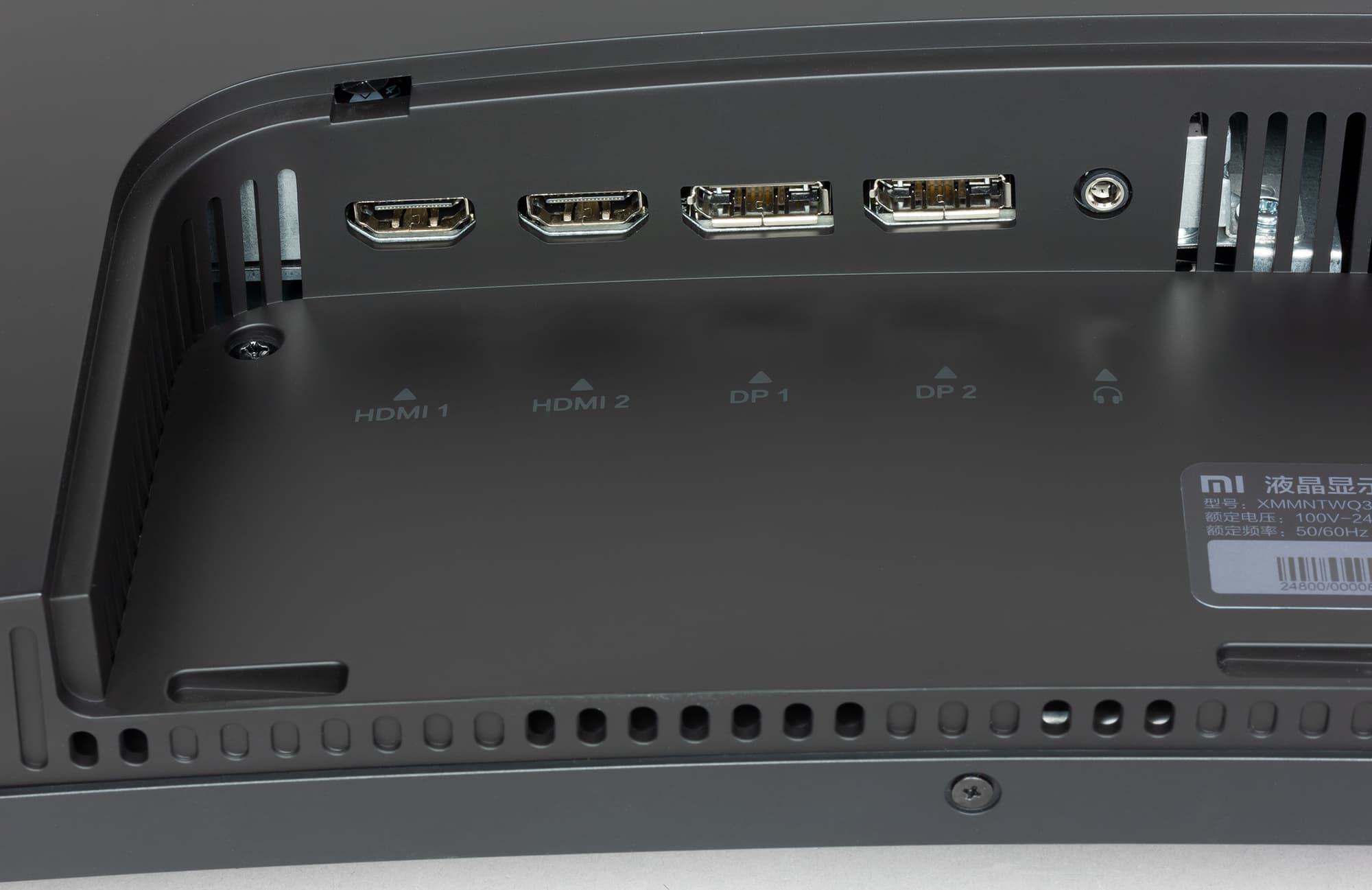

Поверхность задней панели на ощупь слегка бархатистая. Разъем питания и интерфейсные разъемы расположены в нише сзади и ориентированы вниз.

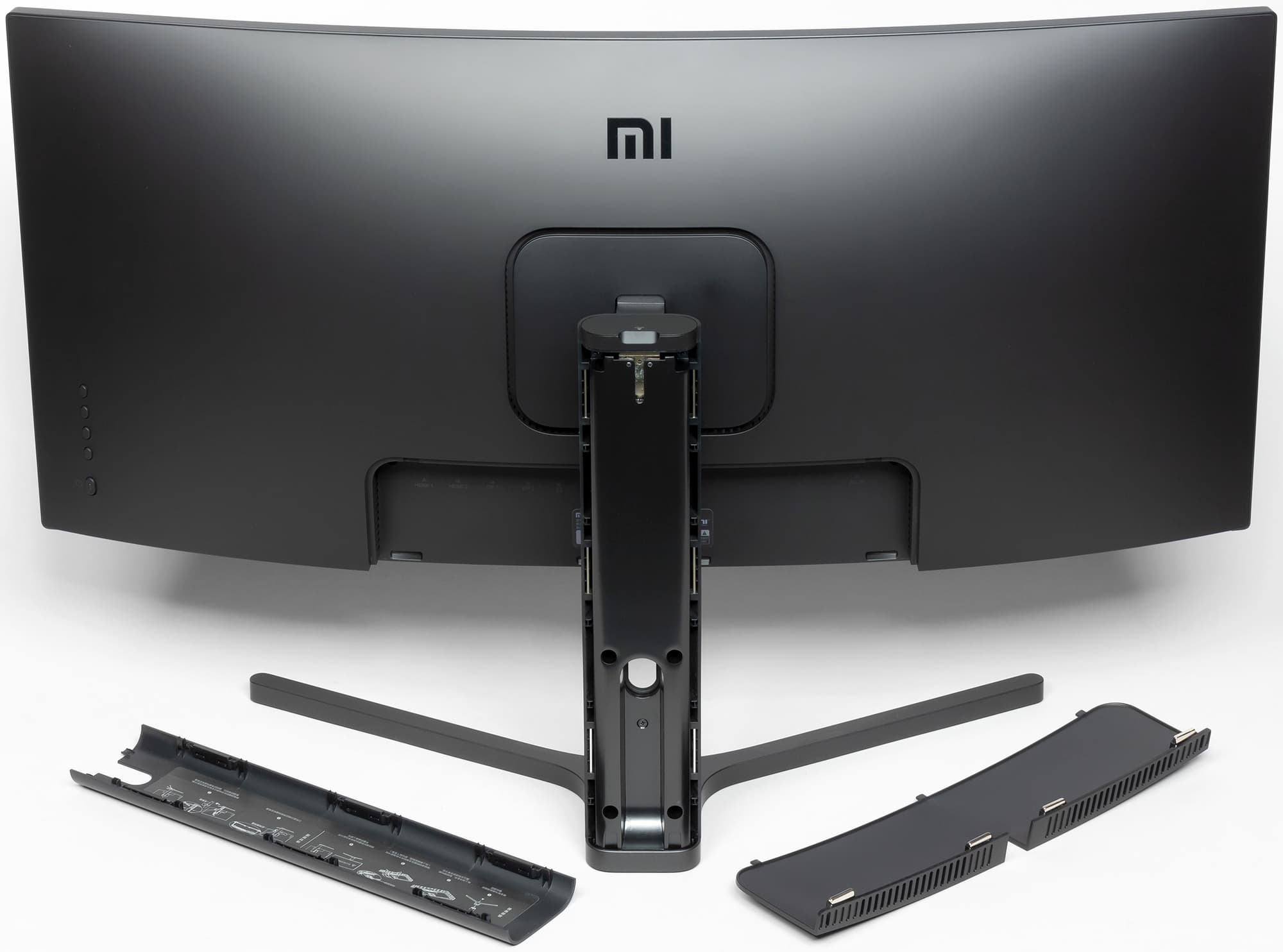

Нишу с разъемами можно прикрыть декоративной крышкой, которая крепится на магнитах и зацепах, а отходящие кабели можно пропустить через отверстие с резиновой окантовкой в стойке подставки и вывести через вырез на кожухе на стойке, который также крепится на магнитах и зацепах. В итоге сзади монитор выглядит очень аккуратно.

Вентиляционные решетки есть в углублении вокруг крепежной площадки, в нише с разъемами и на нижнем торце. Силовой элемент основания подставки изготовлен из алюминиевого сплава и имеет черное матовое покрытие. Сверху он прикрыт кожухом из пластика. Лучи основания подставки расходятся широко в стороны, что обеспечивает монитору хорошую устойчивость, при этом рабочая площадь стола под монитором уменьшается несущественно. Резиновые накладки снизу на плоскости основания подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях.

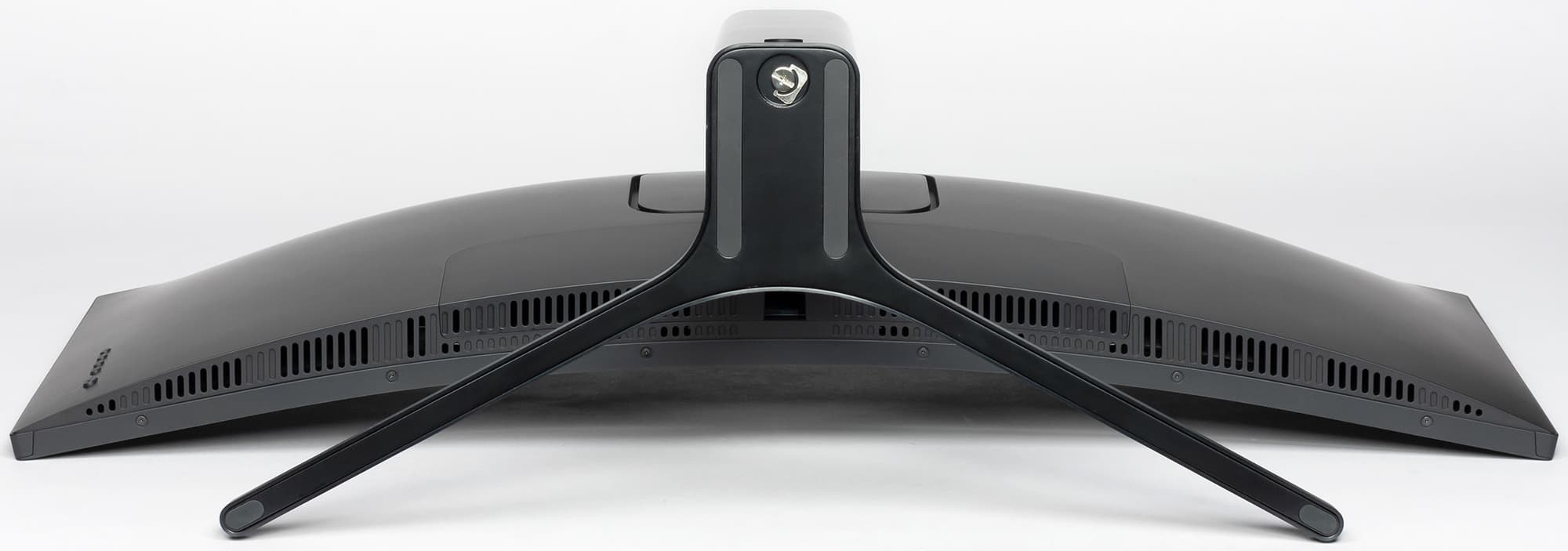

Несущие элементы стойки подставки и крепежного узла изготовлены из стали и алюминиевого сплава и также прикрыты пластиковыми кожухами. Конструкция подставки достаточно жесткая. Стойка имеет фиксированную высоту, но подпираемый пружиной механизм со стальным рельсовым шариковым подшипником обеспечивает вертикальное перемещение крепежного узла (на 120 мм), на который крепится блок экрана. В итоге легким движением руки экран можно установить на нужную высоту.

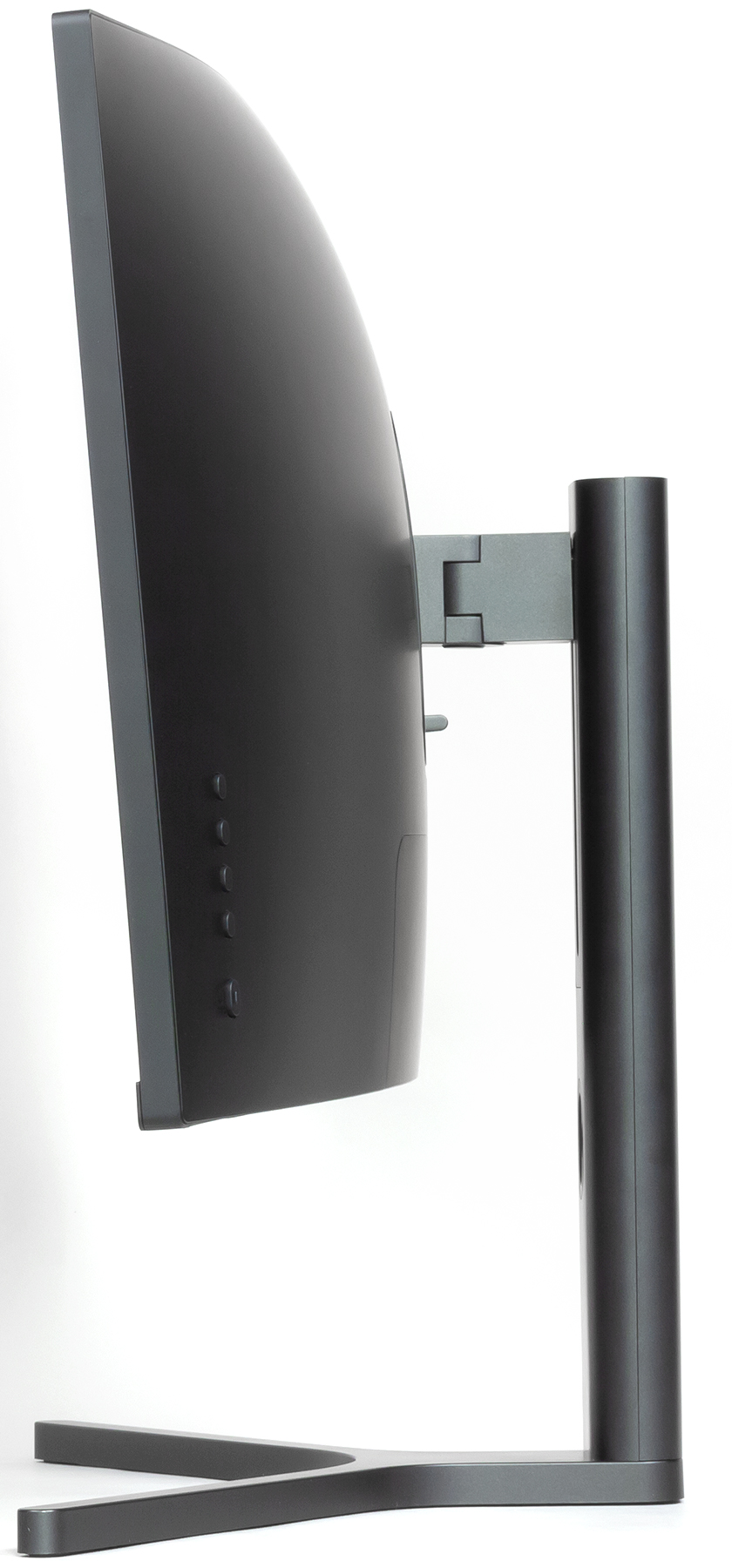

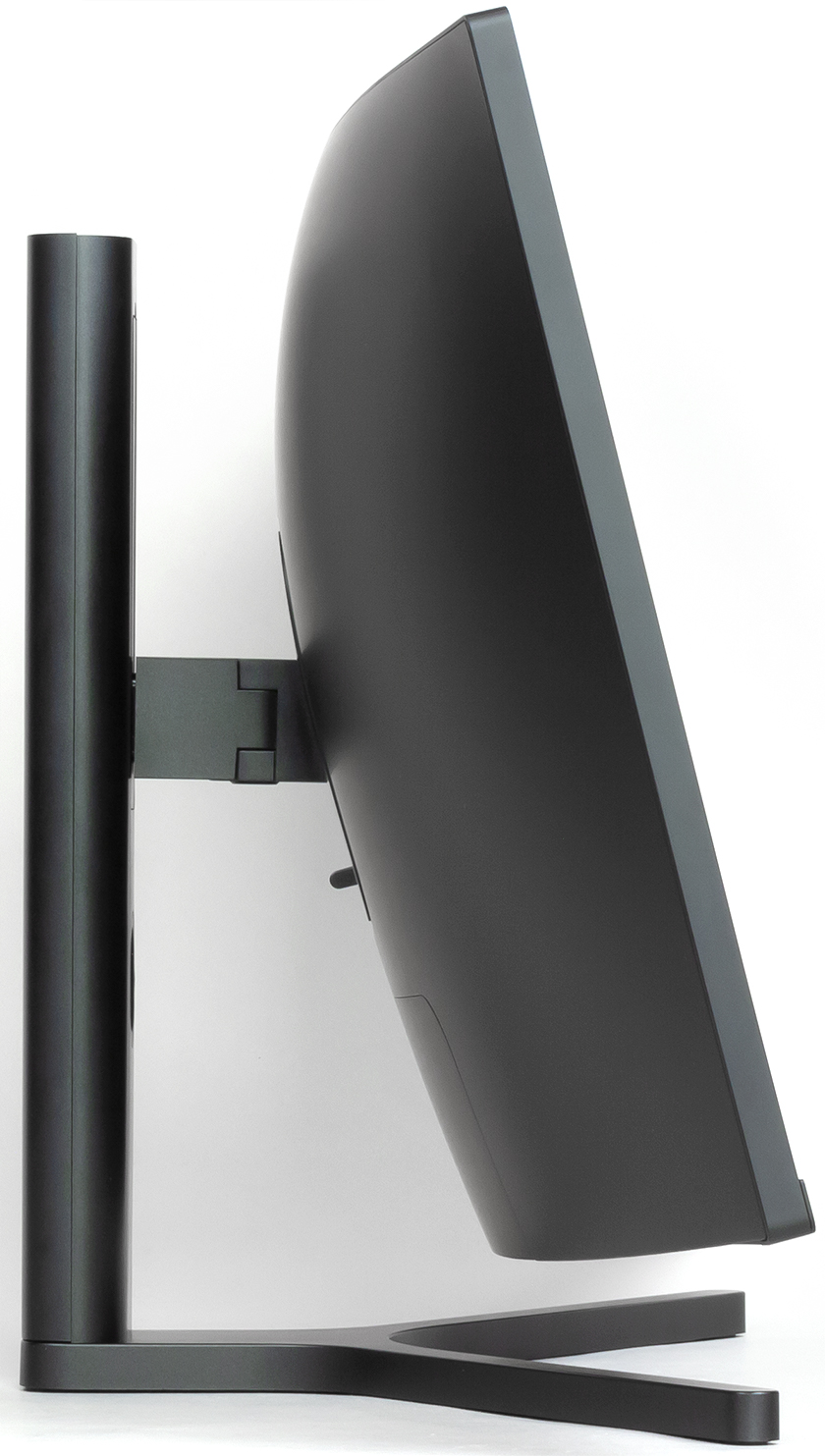

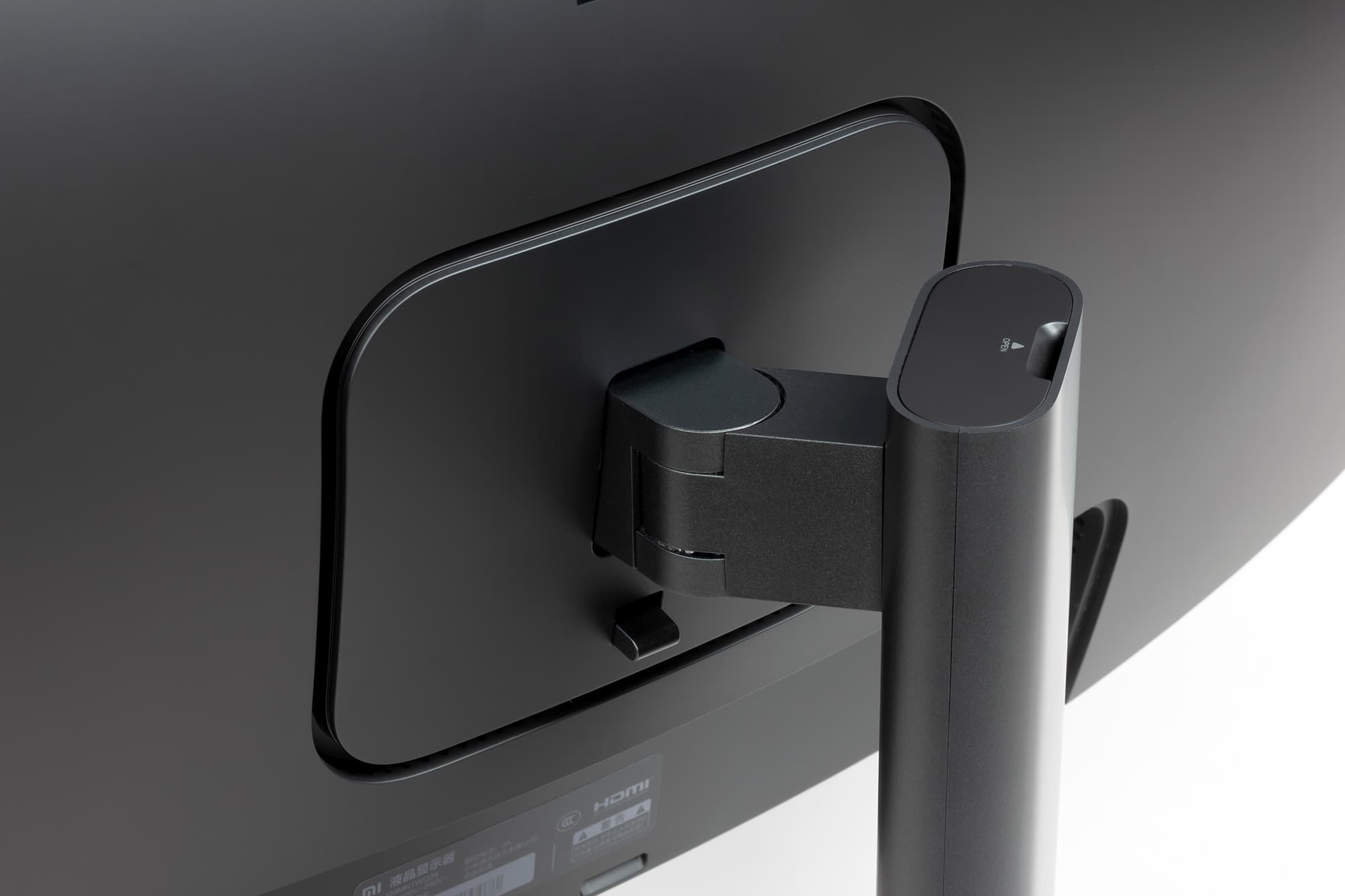

Крепежный узел оснащен двумя шарнирами, позволяющими немного наклонять блок экрана вперед (на 3,9° согласно нашим измерениям) от вертикального положения, больше наклонять назад (на 13,6°) и поворачивать вправо-влево (±40°).

Крепежная площадка быстросъемная с пружинным фиксатором. При необходимости подставку можно отсоединить (или не подсоединять) и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм), для чего в комплекте поставки есть необходимые удлинительные стойки и винты.

Также к монитору прилагается кабель питания с китайской вилкой (его можно сразу выкинуть и использовать любой «компьютерный» кабель питания), кабель DisplayPort (к сожалению, с защелками) и краткое руководство пользователя на китайском и английском языках.

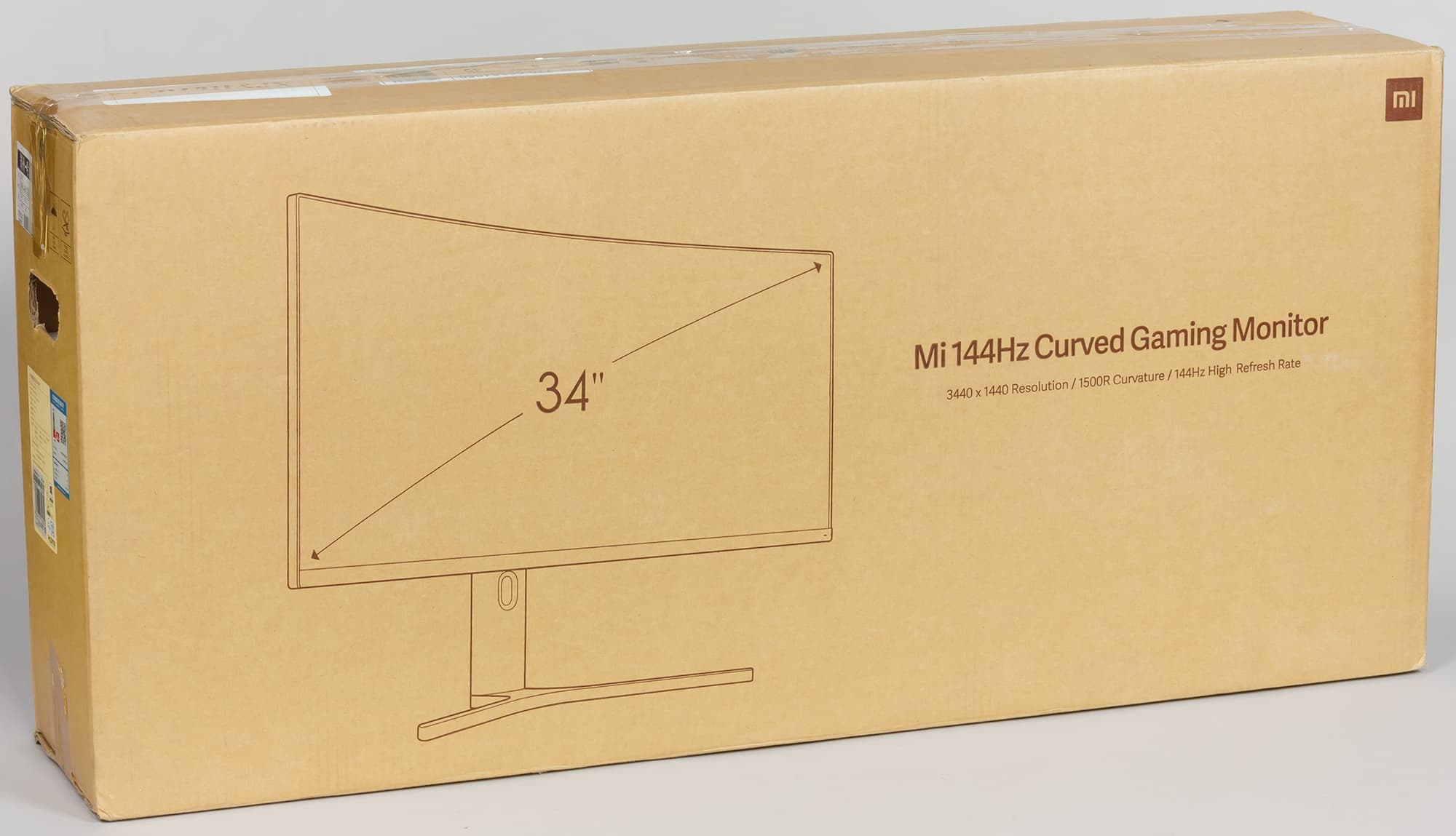

Продается монитор в не очень большой скромно оформленной коробке с прорезными ручками по бокам.

Коммутация

Монитор оснащен четырьмя цифровыми входами в полноразмерном варианте: пара DisplayPort и пара HDMI. Выбор входа осуществляется в меню установок, также монитор сам переключается на тот вход, на котором есть сигнал.

Цифровые аудиосигналы, передаваемые на входы DisplayPort и HDMI (источник звука можно принудительно выбрать в меню установок, там же регулируется громкость), после преобразования в аналоговый вид выводятся через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Тестирование показало, что мощности выхода хватило, чтобы в наушников на 32 Ом с чувствительностью 92 дБ был большой запас по громкости. Качество звука в наушниках среднее: в паузах шума не слышно, стереофонический эффект присутствует, но низких частот нет совсем, да и средние звучат резковато.

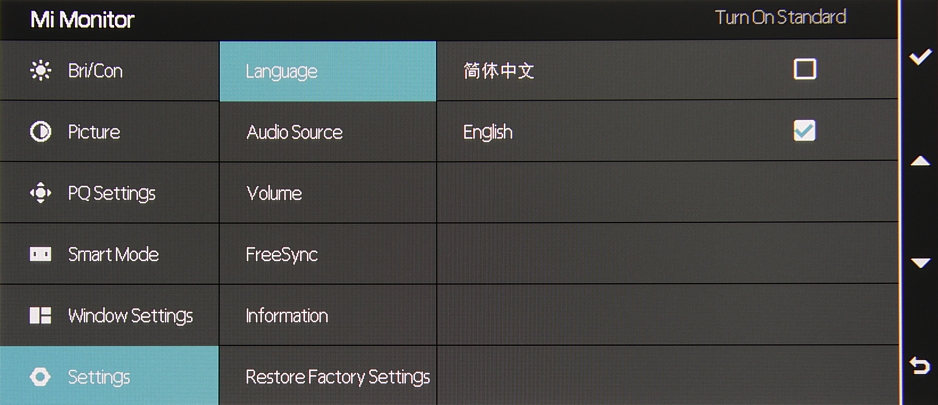

Меню, управление, локализация

Индикатор питания при работе неярко светится белым, в режиме ожидания — мигает белым и не горит, если монитор условно выключен. В меню свечение индикатора отключить нельзя. Если он будет раздражать, то на помощь может прийти кусочек черной изоленты. При навигации по меню справа выводятся значки-подсказки по текущим функциям кнопок, расположенные напротив самих кнопок. Списки в меню зациклены, но в целом навигация по меню неудобная. Меню достаточно крупное, масштаб позволяет оценить снимок ниже, где видна вся область отображения монитора:

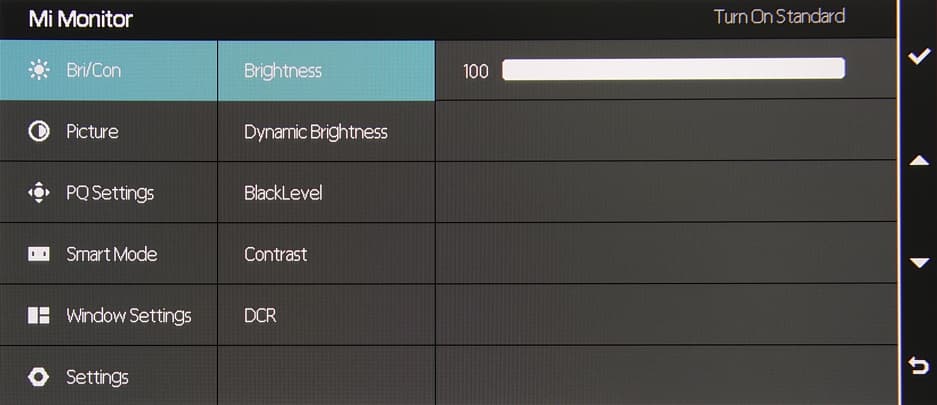

При настройке изображения меню остается на экране — это несколько мешает оценке вносимых изменений. Меню изначально на китайском языке, но его можно переключить на английский.

Нет никаких установок, влияющих на функционирование меню.

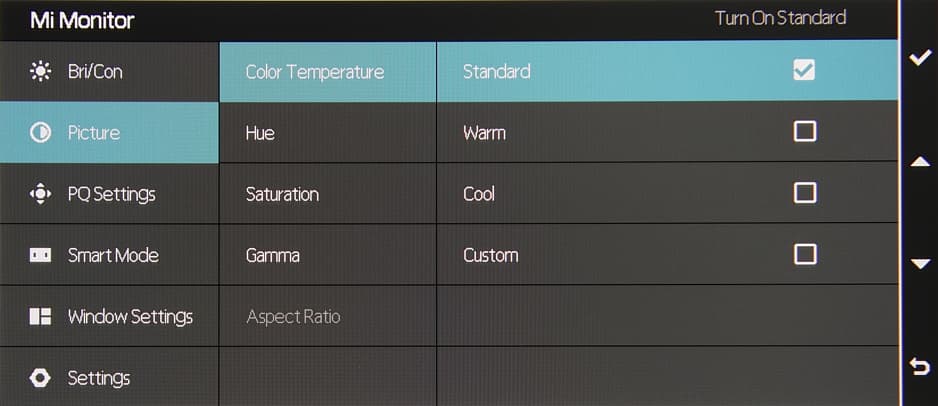

Настроек, изменяющих яркостный и цветовой баланс не очень много.

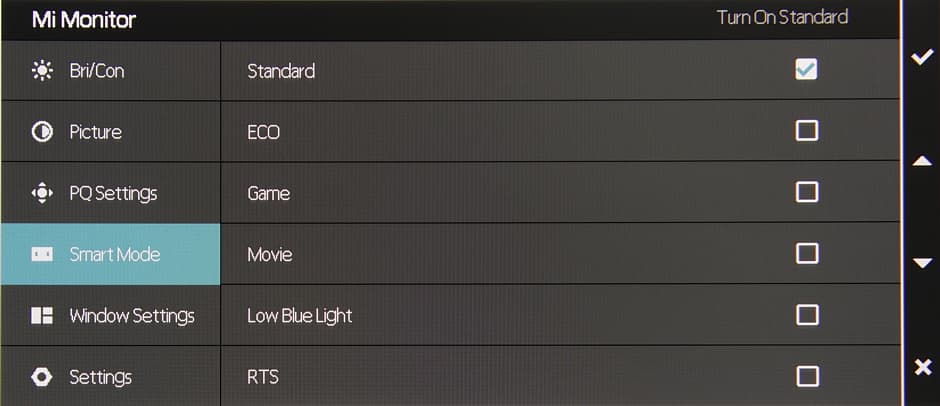

Присутствует набор предустановленных значений настроек в виде нескольких заводских профилей.

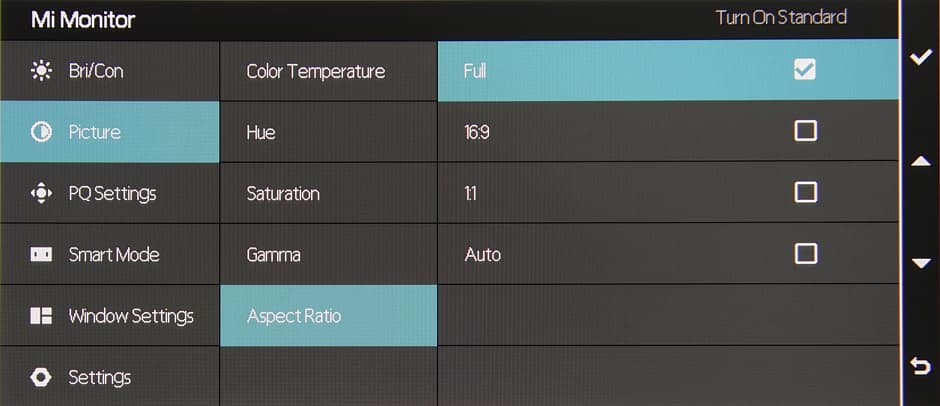

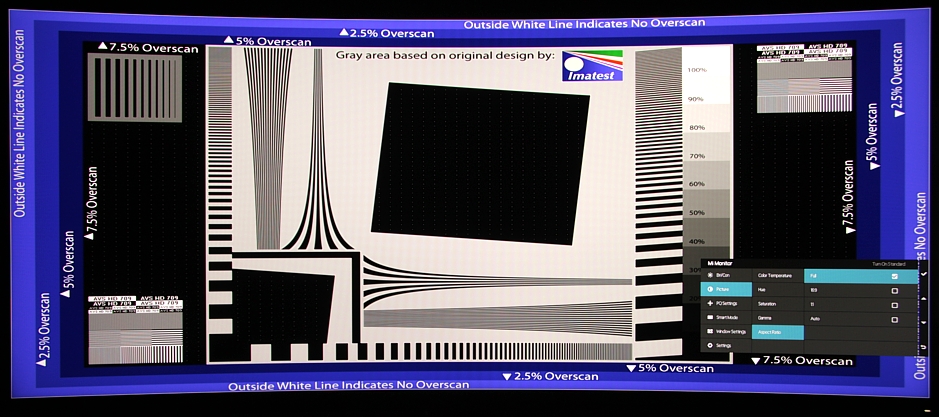

Настройки запоминаются для входов. Основных режимов геометрической трансформации четыре: принудительное растягивание картинки на всю площадь экрана, вывод в формате 16:9, вывод один к одному по пикселям в центре экрана и увеличение до границ экрана с сохранением исходных пропорций (пиксели считаются квадратными). В тех случаях, когда изображение занимает не всю площадь экрана, оставшиеся поля заливаются черным.

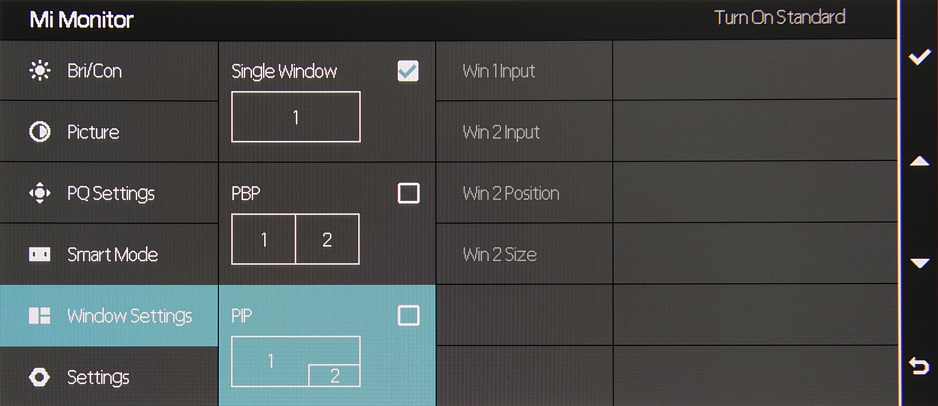

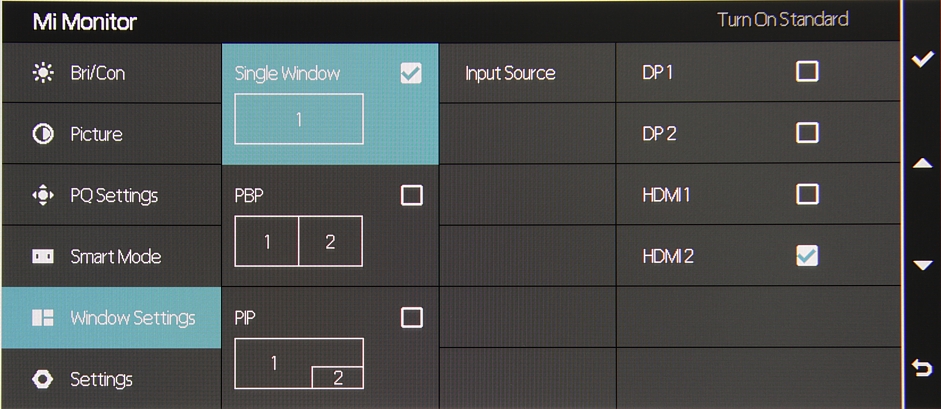

Присутствуют функции картинка-в-картинке (PIP) и картинка-рядом-с-картинкой (PBP). В режиме PIP изображение в дополнительном окне выводится сохранением исходных пропорций, а если соотношение сторон исходного изображения меньше 21:9, то по бокам выводятся черные полосы. Но только, если частота обновления выше 60 Гц. При 60 Гц картинка растягивается на всю область для дополнительного окна. В режиме PIP выбирается положение дополнительного окна в одном из четырех углов, а также его размер из трех возможных.

В любом случае вывода пиксель в пиксель для дополнительного окна мы не получили.

В режиме PBP изображение выводится с заполнением обоих половинок экрана, но при подключении к ПК можно выбрать режим с разрешением 1720×1440 при частоте обновления 60 Гц и получить вывод точка в точку.

В случае DisplayPort и профессиональной видеокарты поддерживается работа в режиме 10 бит на цвет, но вывод на экран монитора происходит в режиме 8 бит на цвет.

В данном мониторе реализована поддержка технологии Radeon FreeSync. Диапазон поддерживаемых частот в новейшей версии панели настроек видеокарты, к сожалению, не выводится. Для визуальной оценки мы использовали описанную в указанной статье тестовую утилиту. Включение FreeSync позволило получить изображение с плавным движением в кадре и без разрывов.

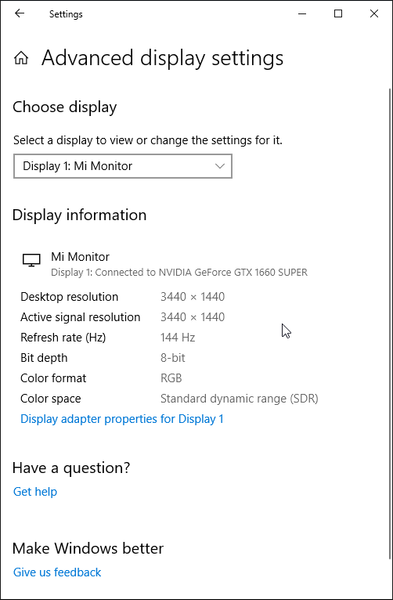

При подключении к компьютеру по DisplayPort поддерживалось разрешение до 3440×1440 при 144 Гц кадровой частоты на вход, и вывод изображения на экран также осуществлялся с этой частотой, в случае HDMI — только до 3440×1440 при 100 Гц.

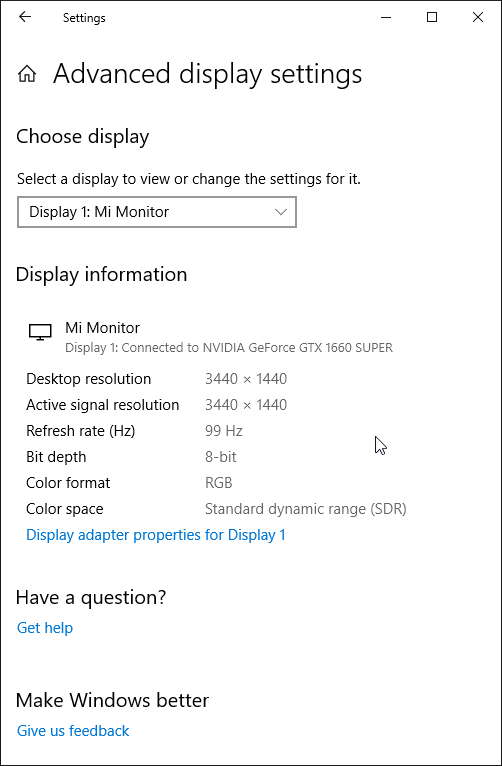

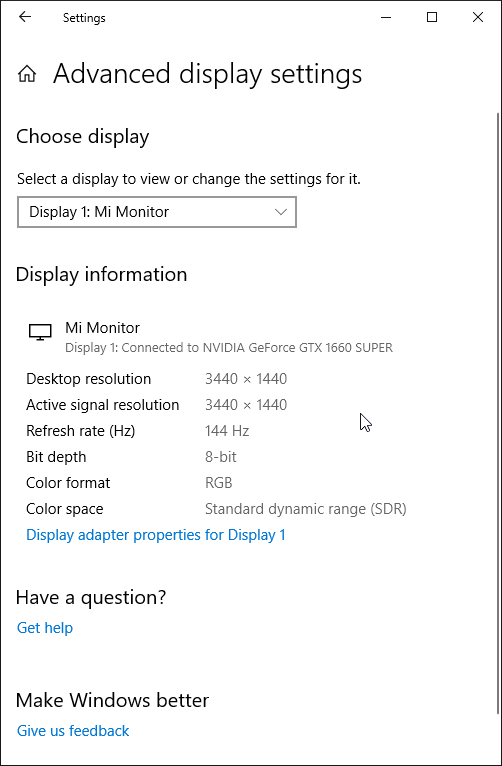

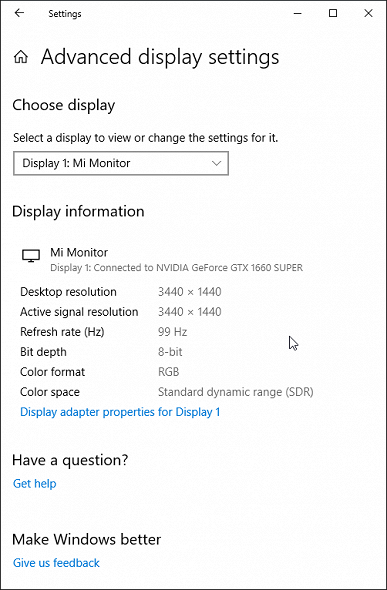

Почему-то при подключении к видеокарте GeForce GTX 1660 Super в режиме 3440×1440 при 144 Гц (RGB) есть небольшое снижение цветовой четкости по горизонтали, тогда как в случае видеокарты Radeon RX Vega56 никакого снижения четкости нет.

Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с отношением длительности как 2:3. В случае чересстрочных сигналов неменяющиеся участки выводятся по кадрам, двигающиеся объекты — по полям. В стандартном для видео диапазоне (16—235) отображаются почти все градации оттенков: в тенях различаются все оттенки и уровень черного правильный, но в светах в зависимости от значения настройки Contrast или пара оттенков сливается с белым (Contrast = 89) или различается один оттенок белее белого (Contrast = 88). Яркостная и цветовая четкости высокие, но в случае прогрессивных сигналов цветовая четкость немного выше, чем в случае чересстрочных. Интерполяция низких разрешений к разрешению матрицы выполняется без значимых артефактов. Функция подавления видеошумов, по всей видимости, не работает.

Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора (на столе), пользователя (на стуле перед монитором) и светильников (на потолке) в помещении. Заметного «кристаллического» эффекта нет.

Тестирование ЖК-матрицы

Микрофотографии матрицы

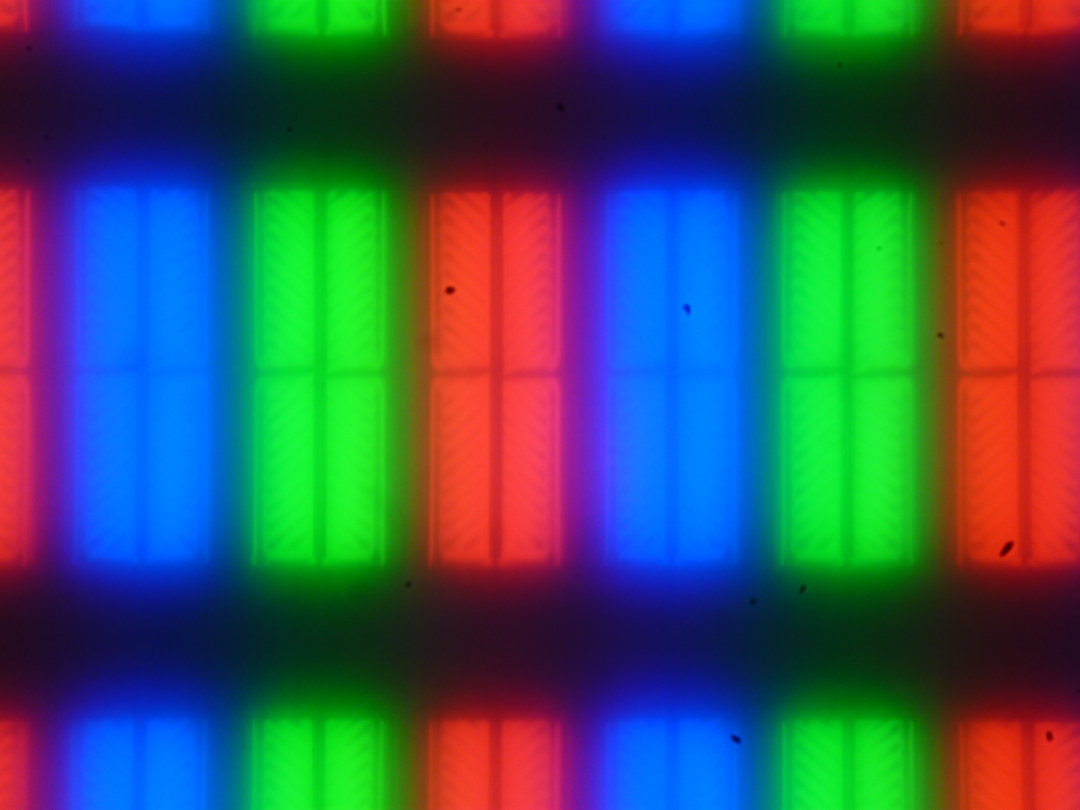

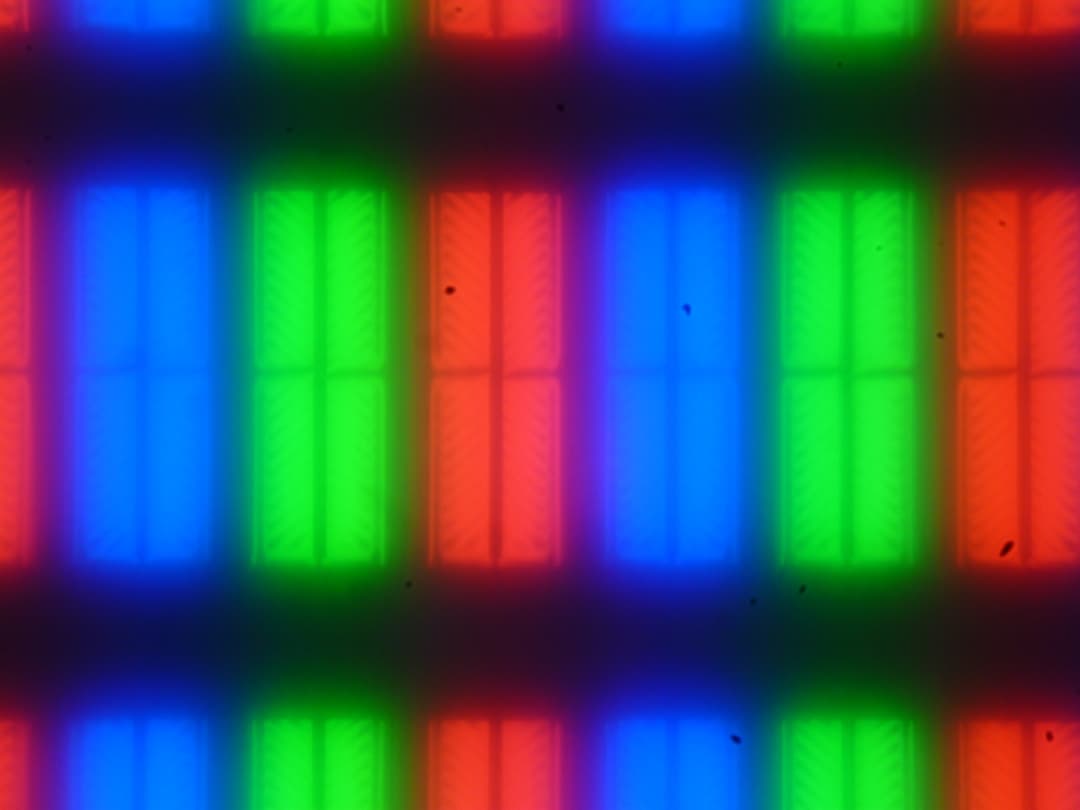

Изображение структуры пикселей из-за матовой поверхности чуть размыто, но VA распознать можно:

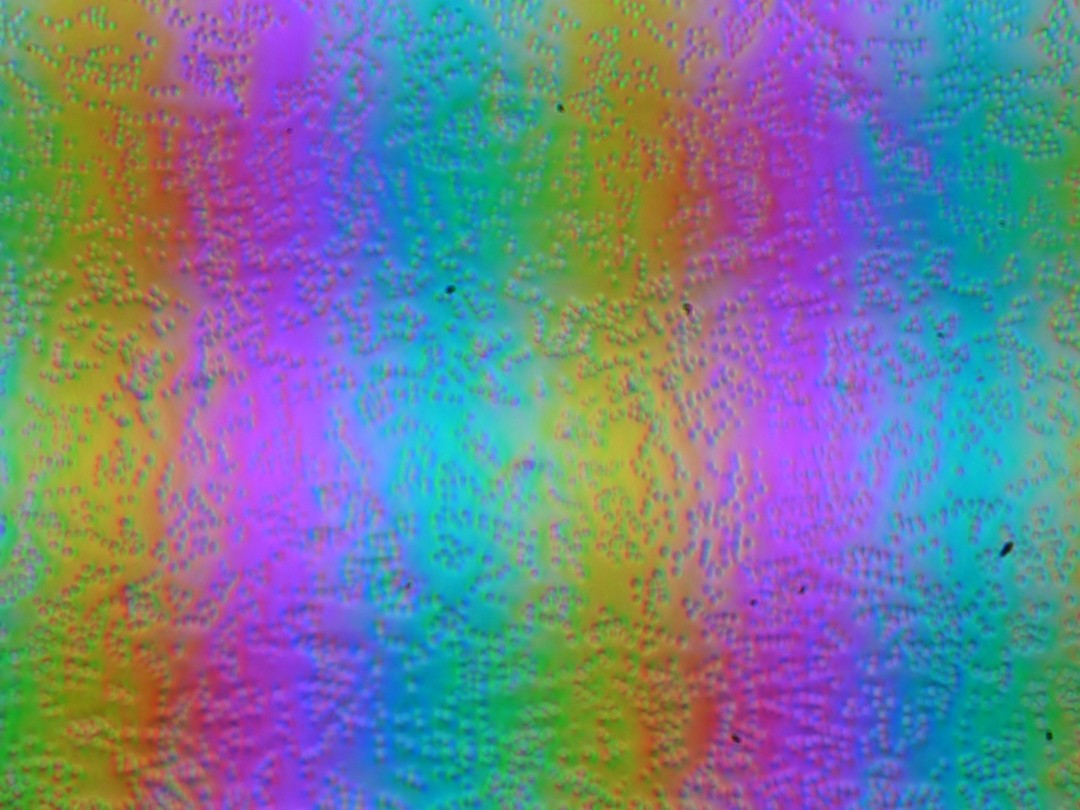

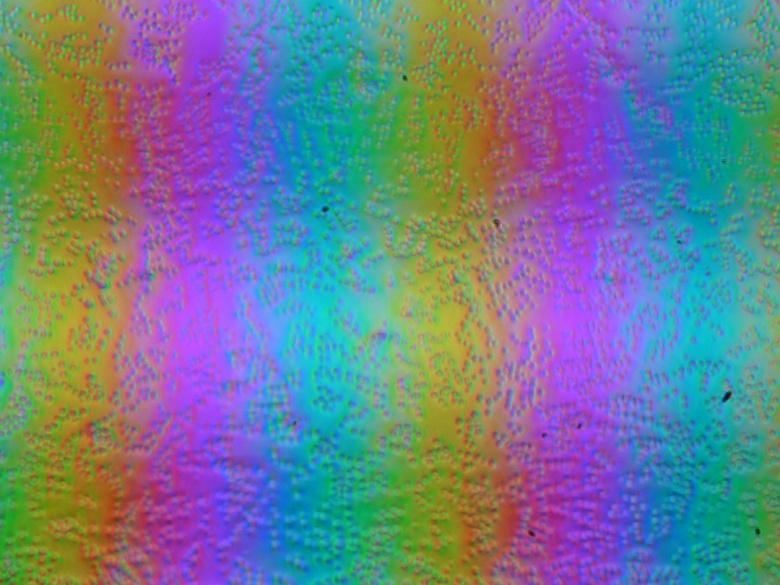

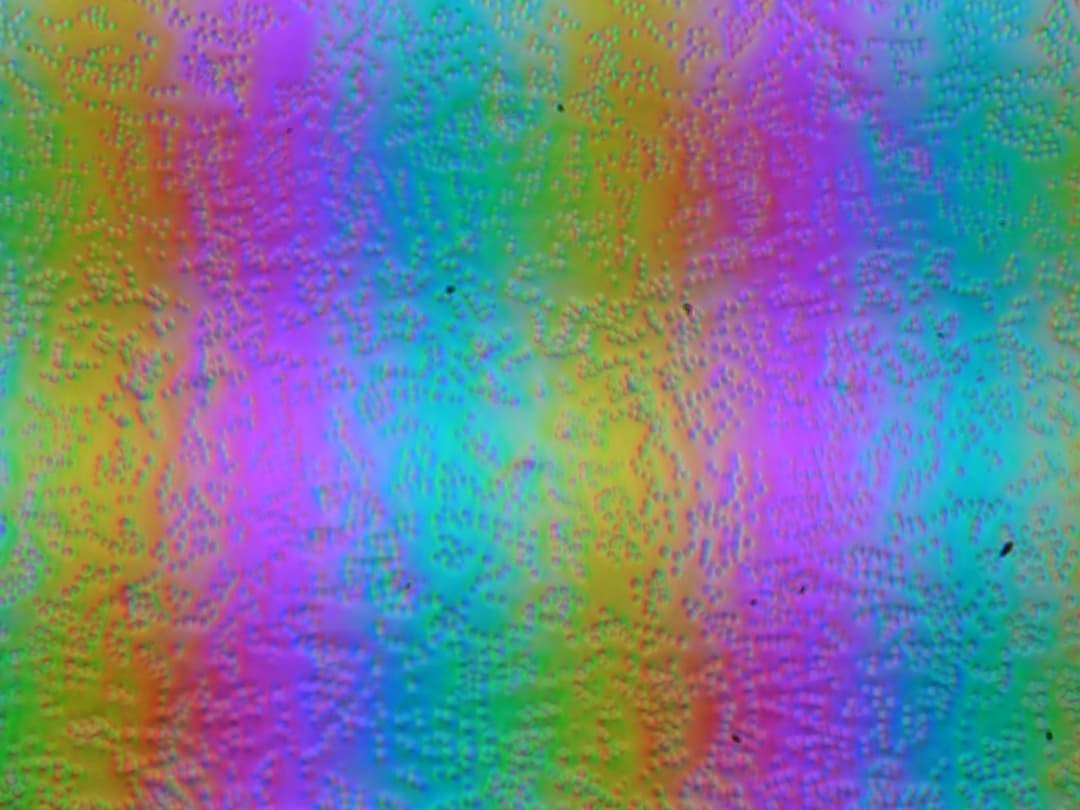

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:

Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб этих двух фотографий одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

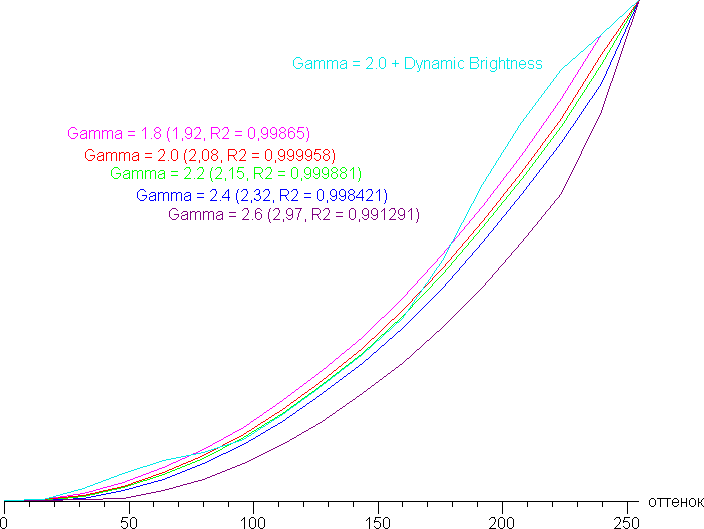

Реальная гамма-кривая зависит от выбранного значения списке Gamma (значения показателей аппроксимирующей функции приведены в скобках в подписях, там же — коэффициент детерминации):

При включении режима Dynamic Brightness гамма-кривая динамически подстраивается под выводимое изображение. Реальная гамма-кривая ближе всего к стандартной при выборе варианта 2.2, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

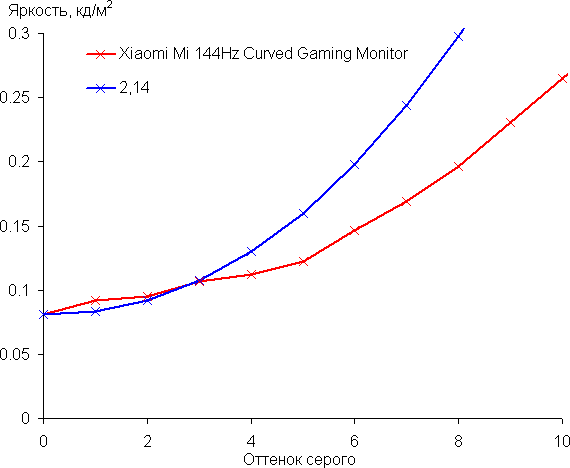

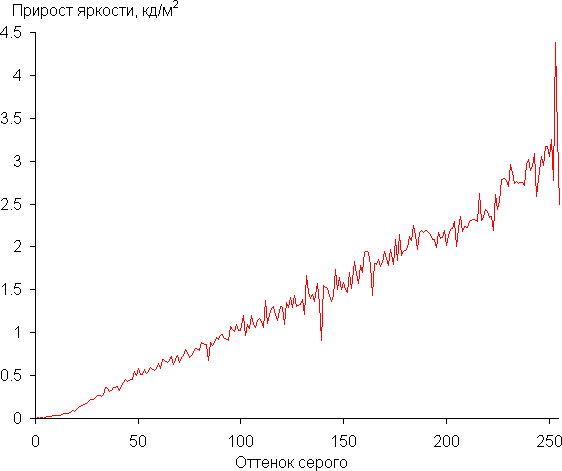

В среднем рост прироста яркости более-менее равномерный. При этом каждый следующий оттенок значимо ярче предыдущего, даже в темной области:

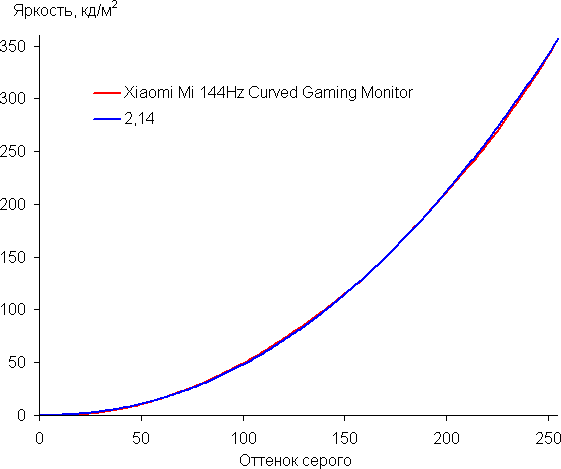

Аппроксимация полученной гамма-кривой дала показатель 2,14, что близко к стандартному значению 2,2, при этом реальная гамма-кривая мало отклоняется от аппроксимирующей степенной функции:

Дополнительной настройкой BlackLevel можно поднять уровень черного, что приведет к снижению контраста, но и улучшит различимость деталей в тенях.

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват заметно шире sRGB и близок к DCI:

В итоге цвета обычных изображений, ориентированных на вывод на устройствах с охватом sRGB, выглядят слегка перенасыщенными. Впрочем, для игрового монитора это вряд ли стоит считать значимым недостатком. В крайнем случае можно попробовать снизить насыщенность цветов настройкой Saturation.

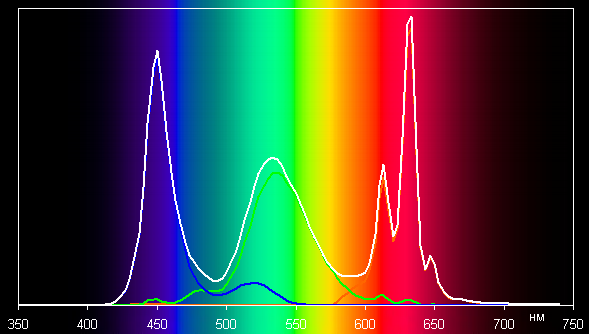

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Можно предположить, что в светодиодах подсветки применяется синий излучатель и зеленый и красный люминофоры, при этом в красном люминофоре (а может и в зеленом) используются так называемые квантовые точки. Хорошее разделение компонент позволяет получить широкий цветовой охват.

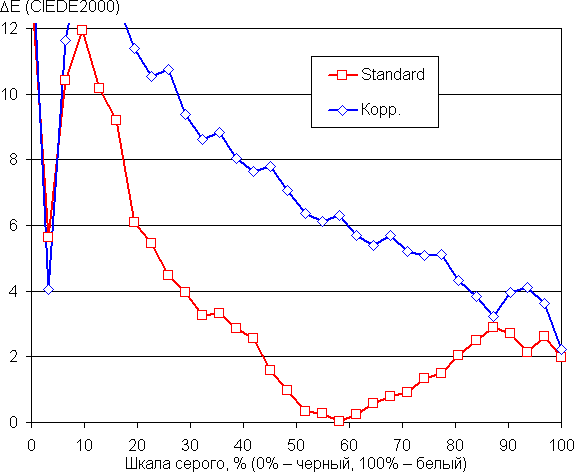

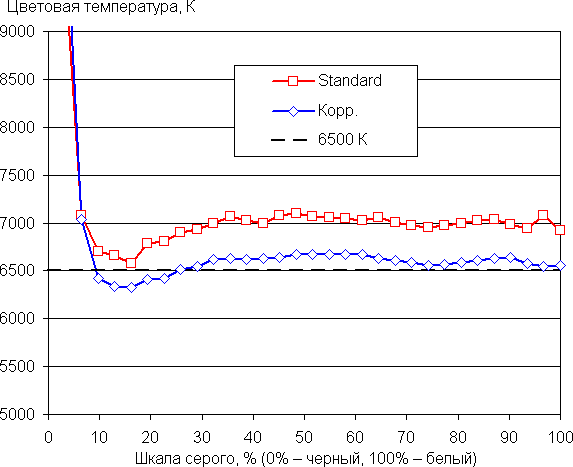

Цветовой баланс в случае профиля Standard для настройки Color Temperature приемлемый. Но все равно мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае варианта Standard, после ручной коррекции (48/50/48 для значений R/G/B):

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция приблизила цветовую температуру к стандартным 6500 К, но значение ΔE в среднем выросло. С практической точки зрения и с учетом игрового предназначения монитора особой необходимости в такой коррекции нет, можно оставить профиль Standard.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась как отношение яркости полей в измеряемых точках. Все доступные для изменения настройки установлены на значения, обеспечивающие максимальную яркость изображения.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,075 кд/м² −17 18
Яркость белого поля 330 кд/м² −14 11
Контрастность 4460:1 −11 13

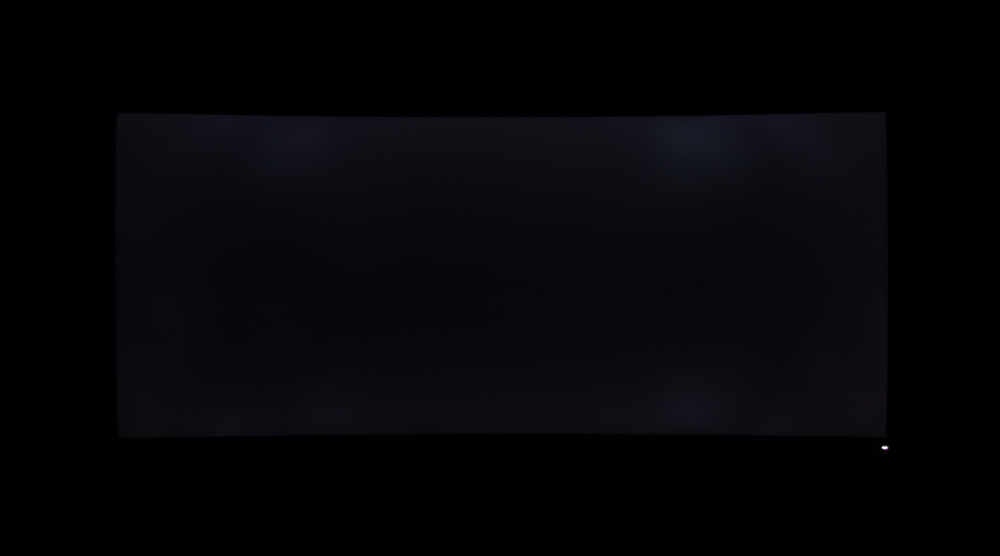

Равномерность всех трех параметров средняя. Контрастность для данного типа матриц по современным меркам высокая. Визуально видно, что черное поле местами засвечено. Фотография ниже это демонстрирует:

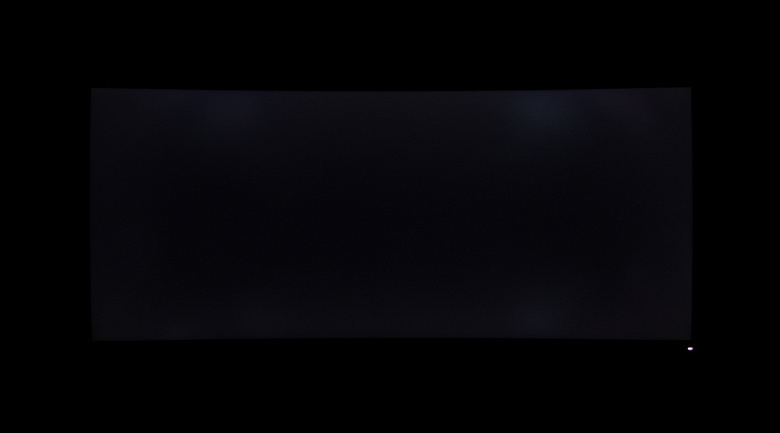

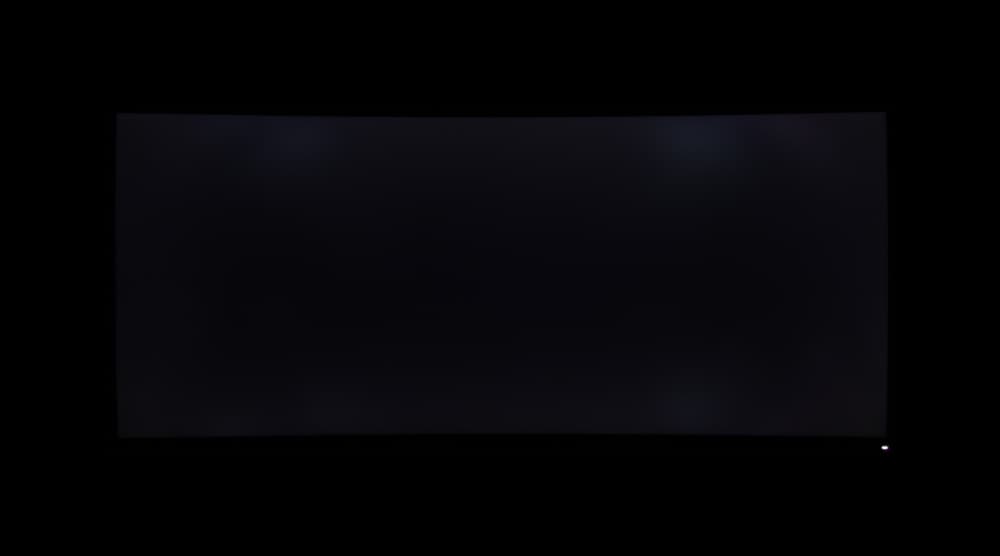

Характер засвеченных участков позволяет предположить, что появились они из-за деформации матрицы в результате ее изгиба. Заметим, что высокая контрастность снижает видимость неравномерности черного поля: ее видно только в темноте при выводе черного на весь экран и после того, как глаза немного адаптируются к темноте.

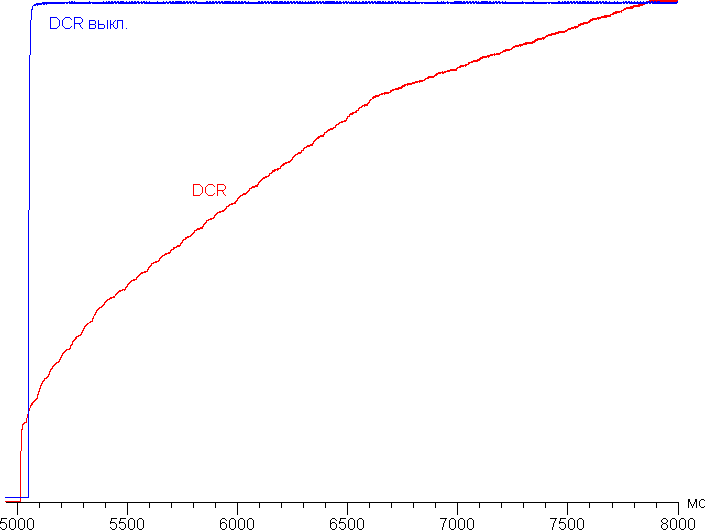

При включении режима DCR установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается (но белого курсора мыши достаточно для включения подсветки). В принципе, динамическая подстройка яркости может улучшить восприятие темных сцен, но в данном случае скорость изменения яркости подсветки невысокая, поэтому практической пользы от этой функции немного. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля почти во весь экран (после 5 секунд выдержки) на белое поле тоже почти во весь экран при выключенной и включенной динамической подстройки яркости:

Яркость белого поля в центре экрана и потребляемая от сети мощность (остальные настройки установлены на значения, обеспечивающие максимальную яркость изображения):

Значение настройки Brightness Яркость, кд/м² Потребление электроэнергии, Вт
100 357 53,6
50 217 35,6
0 57 19,4
100 + Motion Response Time 125 28,6

В режиме ожидания монитор потребляет 0,4 Вт, а в условно выключенном состоянии — 0,2 Вт.

Яркость монитора меняется именно яркостью подсветки, то есть без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом играть, работать и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости значимая модуляция подсветки отсутствует, что исключает видимое мерцание экрана. Для тех, кто привык распознавать знакомое сокращение, уточним: ШИМ отсутствует. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости (левая часть рисунка):

Есть режим со вставкой темного кадра (черным он в данном случае не является) с названием Motion Response Time (зависимости яркости от времени в правой части рисунка выше). Четкость в движении действительно повышается, но из-за обнаруживаемого в некоторых случаях мерцания с частотой максимум в 144 Гц данный режим рекомендуется использовать с осторожностью, так как мерцание может приводить к повышенной утомляемости глаз.

Нагрев монитора можно оценить по приведенным снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °C:

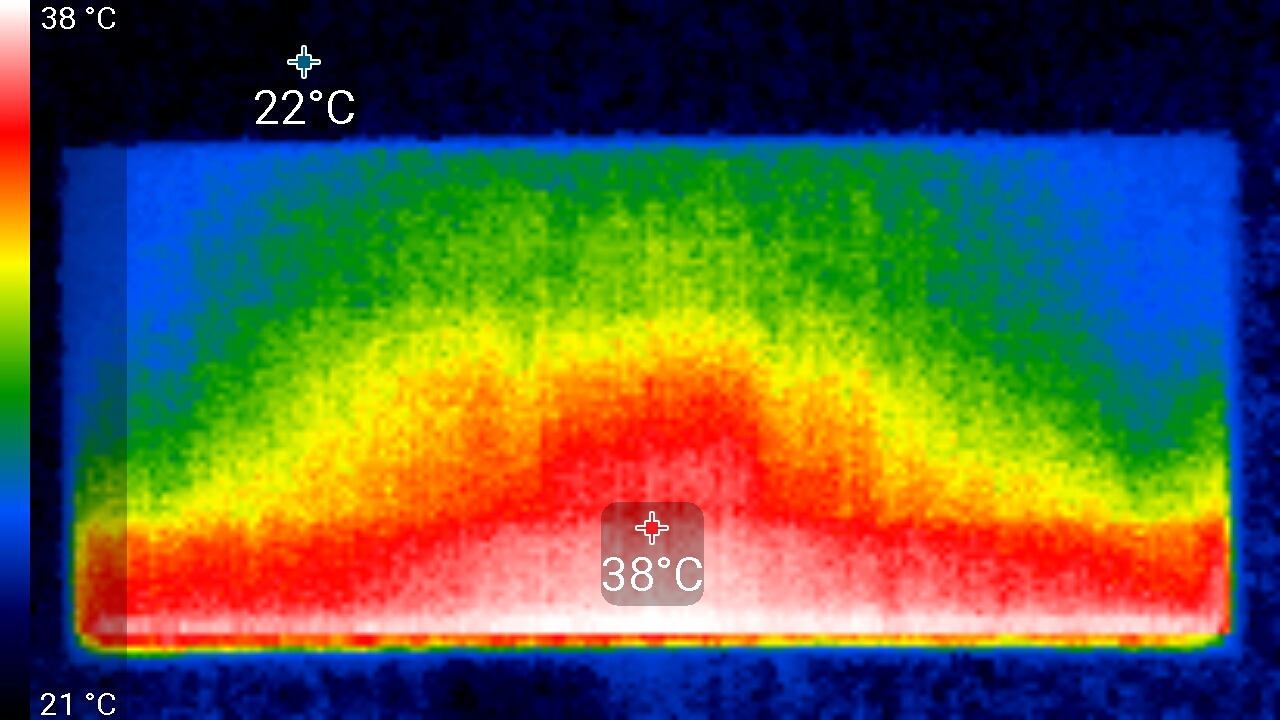

Нагрев спереди

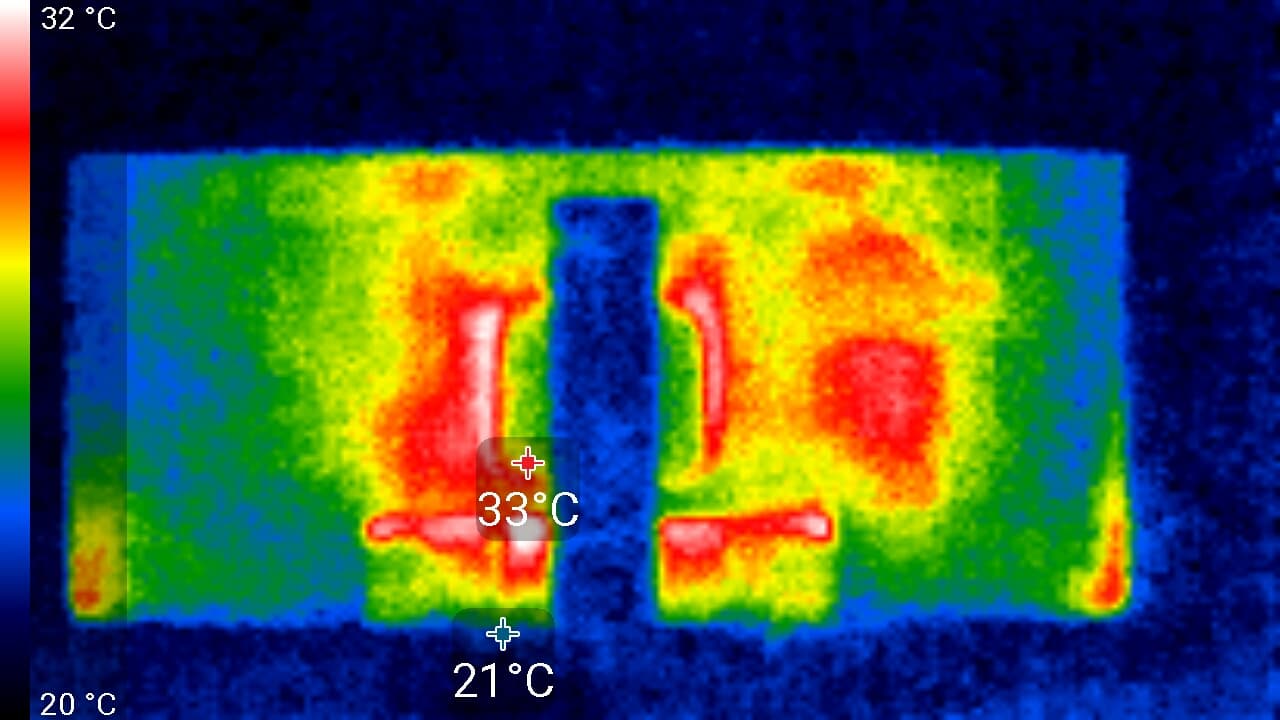

Нагрев сзади

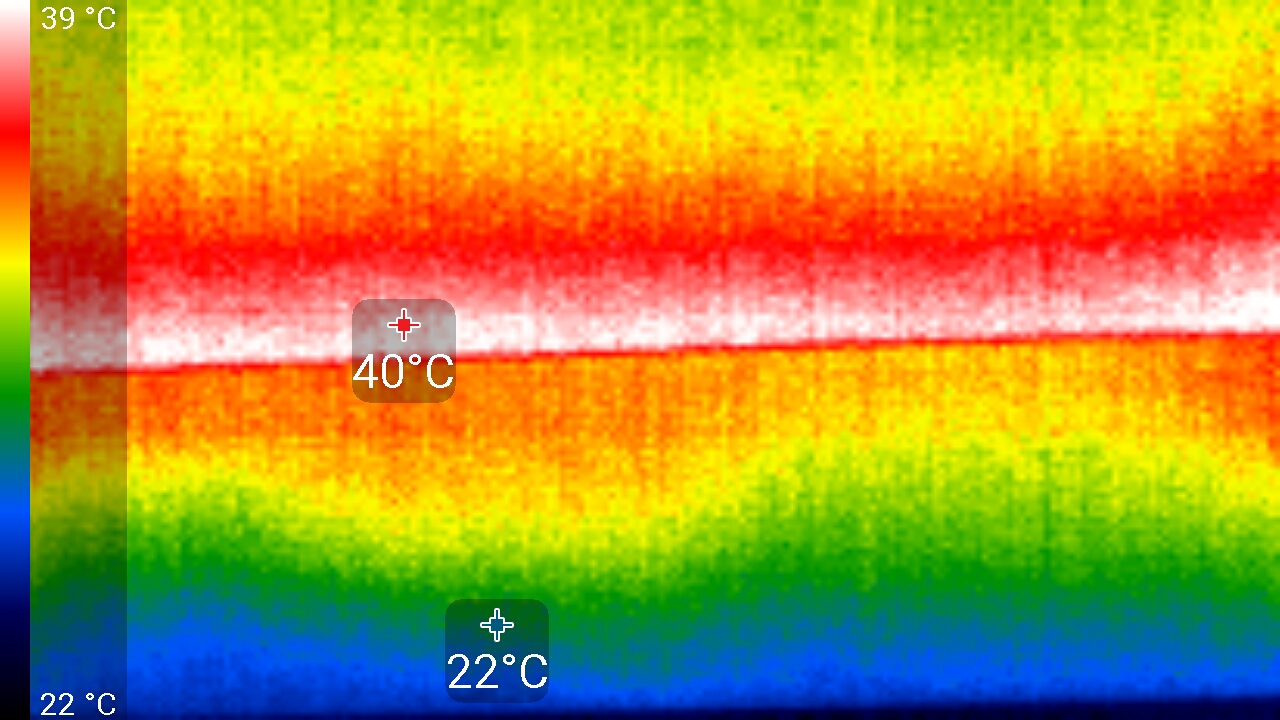

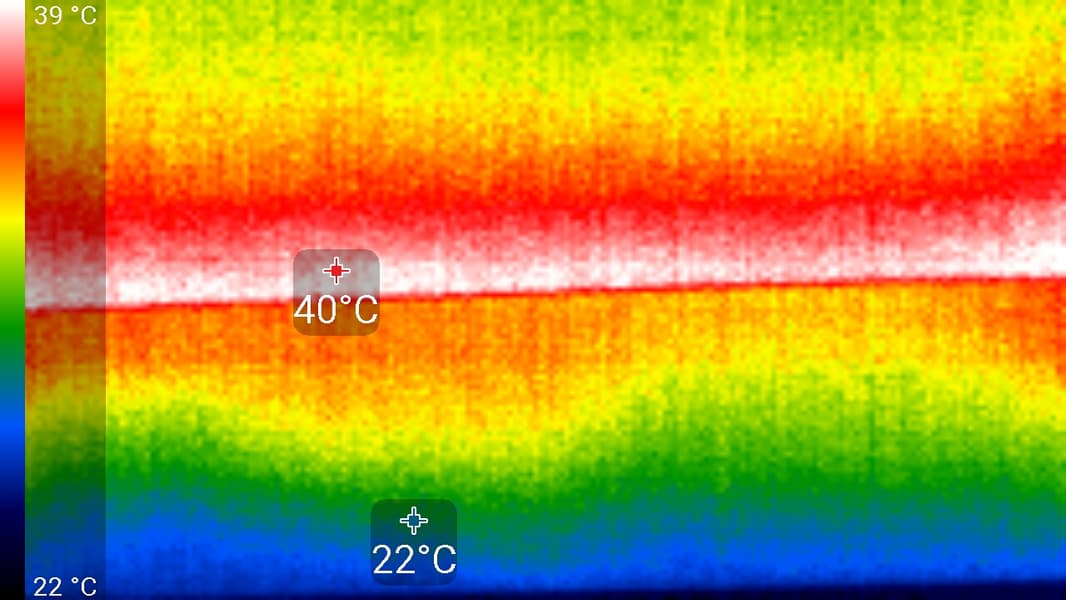

Нижний край экрана нагрелся до 40 °C максимум:

Видимо, внизу находится светодиодная линейка подсветки экрана. Нагрев сзади умеренный.

Определение времени отклика и задержки вывода

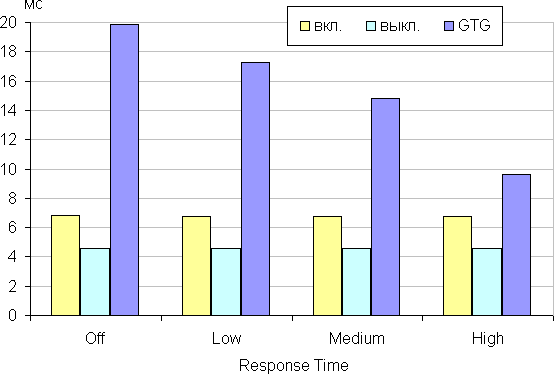

Время отклика зависит от значения настройки Response Time, которая управляет разгоном матрицы. Ступени регулировки четыре. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики «вкл.» и «выкл.»), а также среднее суммарное время для переходов между полутонами (столбики GTG) в случае режима с частотой обновления 144 Гц:

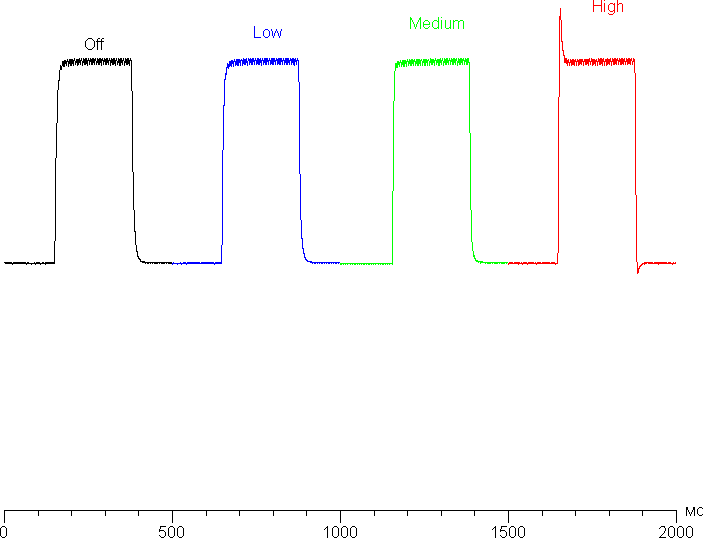

Ниже приведены графики полутонового перехода между оттенками 40% и 60% и обратно при различных значениях настройки Response Time (по вертикали — яркость, по горизонтали — время, для наглядности графики выстроены последовательно):

Можно остановиться на варианте High, так как даже на максимальном разгоне артефакты не заметны. С нашей точки зрения, скорости матрицы после разгона вполне достаточно даже для динамичных игр.

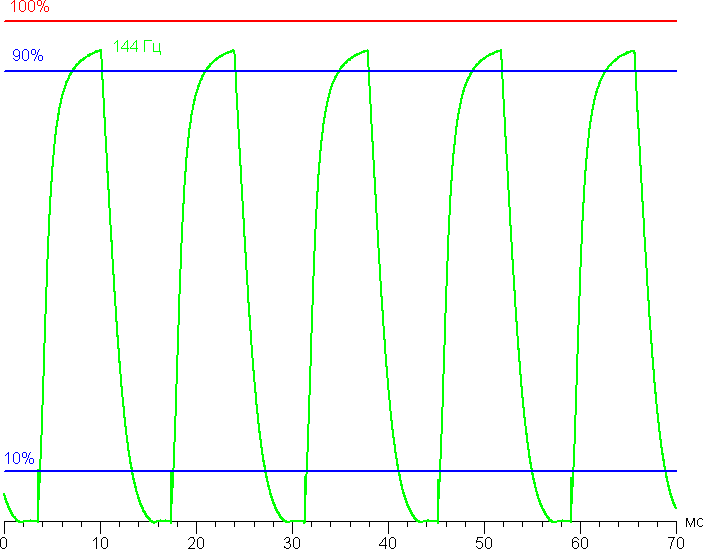

В подтверждение приведем зависимость яркости от времени при чередовании белого и черного кадра при 144 Гц кадровой частоты после разгона:

Видно, что максимальная яркость белого кадра выше уровня 90% белого, а минимальная яркость черного кадра равна яркости черного в статике. То есть скорости матрицы достаточно для полноценного вывода изображения с кадровой частотой 144 Гц.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран (напомним, что она зависит от особенностей работы ОС Windows и видеокарты, а не только от монитора). Задержка вывода изображения зависит от частоты обновления, при 100 Гц (подключение по HDMI) задержка равна 9,4 мс, при 144 Гц (по DisplayPort) — 5,2 мс. В обоих случаях это небольшая задержка, она абсолютно не ощущается при работе за ПК, да и в играх не приведет с снижению результативности.

Измерение углов обзора

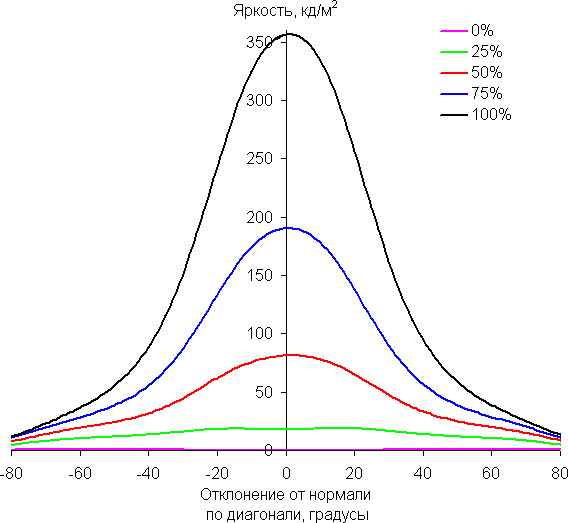

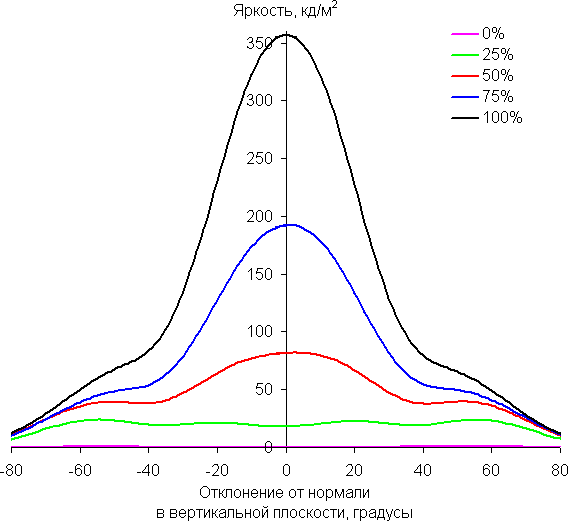

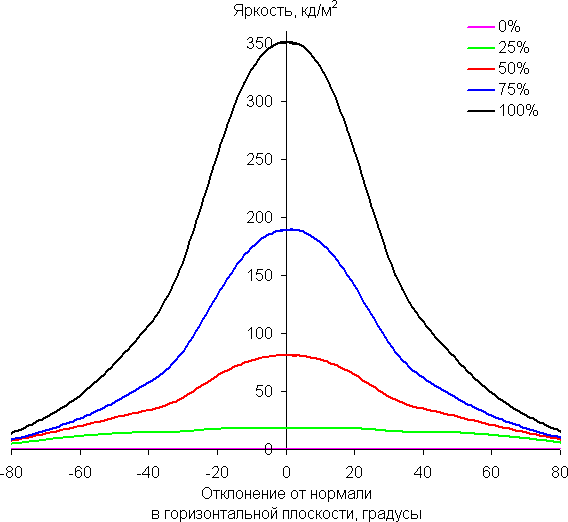

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол, но для соотношения 16:9) направлениях.

Уменьшение яркости на 50% от максимального значения:

Направление Угол
Вертикальное −25°/25°
Горизонтальное −28°/27°
Диагональное −27°/28°

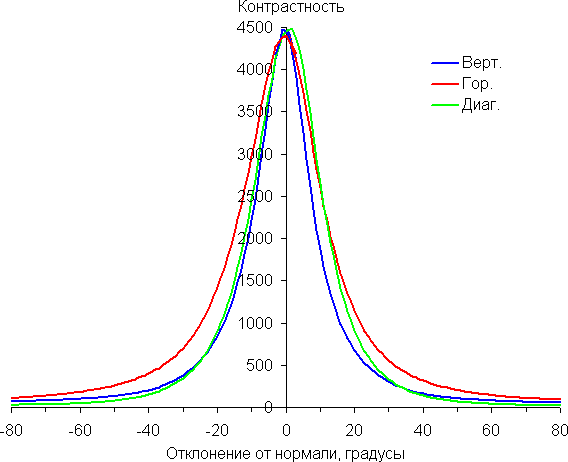

Отметим примерно одинаковый характер уменьшения яркости при отклонении от перпендикуляра к экрану во всех трех направлениях, при этом графики не пересекаются во всем диапазоне измеряемых углов. Снижение яркости белого поля происходит относительно быстро. При отклонении в диагональном направлении яркость черного поля достигает большего значения, чем в двух других случаях. Однако максимум яркости черного поля все равно меньше, чем в случае типичного монитора на матрице IPS. Контрастность в диапазоне углов ±82° приближается к отметке 10:1 только при отклонении по диагонали, но все равно остается существенно выше этого значения.

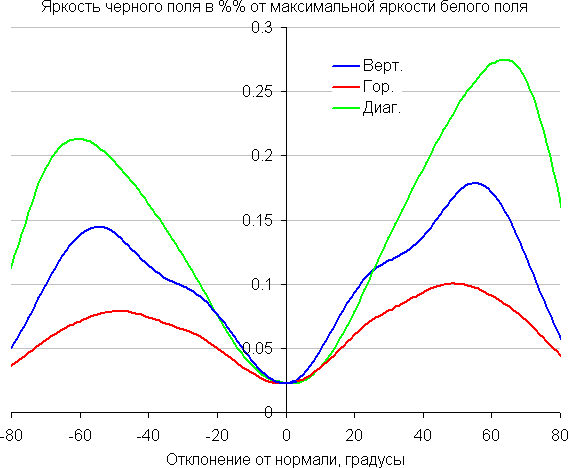

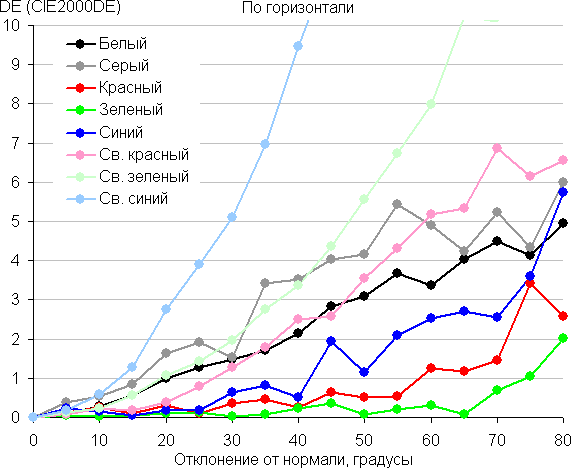

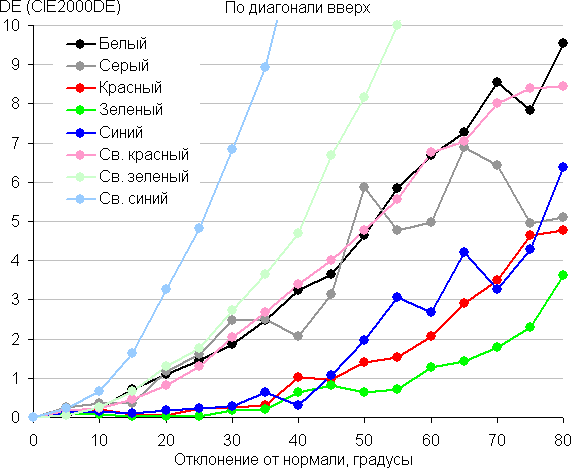

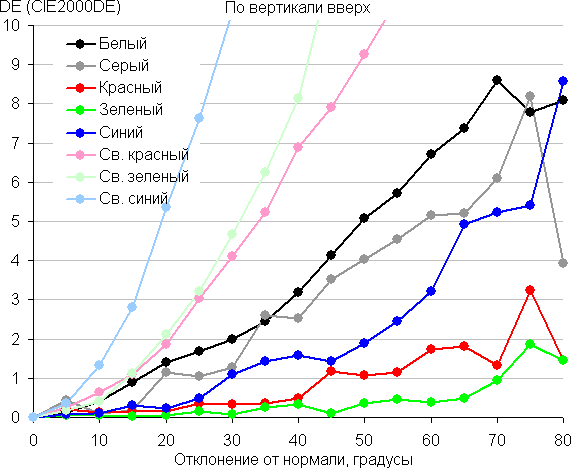

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при взгляде под углом хотя бы основные цвета меняются несильно, но полутона (особенно светло-синий) существенно изменяются, что ожидаемо для матрицы типа *VA и является ее основным недостатком.

Выводы

Xiaomi Mi 144Hz Curved Gaming Monitor можно считать весьма продвинутым игровым монитором, так как он сверхширокоформатный, высокого разрешения и с высокой максимальной частотой обновления, плюс поддерживает FreeSync. Правда, в нем нет никаких дополнительных игровых функций, вроде вывода экранного прицела, и не поддерживается HDR. К особенностям внешнего вида, которые могут привлечь покупателя, относятся изогнутый экран, строгий дизайн и условно безрамочный экран.

Достоинства

  • Строгий дизайн
  • Поддержка технологии AMD Radeon FreeSync
  • Частота обновления до 144 Гц
  • Низкая задержка вывода
  • Эффективный регулируемый разгон матрицы и функция повышения динамической четкости
  • Отсутствие мерцания подсветки
  • Режим с низкой интенсивностью синей компоненты
  • Режимы картинка-в-картинке и картинка-рядом-с-картинкой
  • Удобная и регулируемая подставка
  • Система укладки кабелей и декоративная крышка на нишу с разъемами
  • VESA-площадка 100 на 100 мм

Недостатки

  • Нерусифицированное меню
  • Неотключаемый индикатор

В заключение предлагаем посмотреть наш видеообзор монитора Xiaomi Mi 144Hz Curved Gaming Monitor:

Наш видеообзор монитора Xiaomi Mi 144Hz Curved Gaming Monitor можно также посмотреть на iXBT.video
