AOpen PA256 Deluxe на базе NVIDIA GeForce2 GTS


Как производитель brand-name системных плат и иного "железа", компания AOpen относительно недавно появилась на российском рынке. До того она была известна просто как самостоятельное подразделение фирмы Acer. И вот, уже довольно длительное время мы можем наблюдать массовые выпуски новейшей и высококачественной продукции, поступающей на наш рынок под маркой AOpen. Чем же примечательна продукция от AOpen? Прежде всего нестандартным подходом к дизайну и выпуску изделий. Практически у всех плат от этой фирмы есть "изюминка". Я уж не говорю о том, что некоторые ее системные платы, в принципе, можно продавать в ювелирных магазинах.

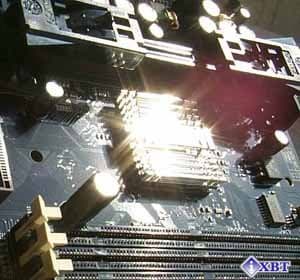

Этот снимок радиатора (справа) с платиновым напылением сделан с системной платы AOpen AX6BC-ProII Millennium Edition. Да, вот такие коллекционные модели системных плат предложила в начале этого года фирма AOpen. Подобную системную плату даже жалко ставить в компьютер (или надо иметь корпус с прозрачными стенками) :).

Можно вспомнить и видеокарты от этой фирмы с ее собственной технологией OpenBIOS, позволяющей пользователю настраивать работу видеокарты непосредственно через BIOS Setup. Вместе с этим изделия от AOpen отличает высочайшее качество исполнения и относительно невысокие цены. Уже довольно давно в наших обзорах компьютерных изделий последних поколений фирма AOpen представлена широкой гаммой продуктов. Практически нет ни одного чипсета, на котором фирма не выпустила бы свою версию системной или видеоплаты. Хочу отметить, что почти все видеокарты под маркой AOpen представляют собой плод кропотливой работы инженеров фирмы, предложивших свой дизайн, базируемый на reference card. В нем присутствуют необычные технологии, и при этом не приходится сомневаться в надежности и стабильности их работы. К сожалению, выпуск карт собственного дизайна приводит к тому, что продукция появляется на прилавках достаточно поздно, вот и в этот раз AOpen начала отгрузки новых карт позже всех остальных производителей. Именно поэтому только сейчас карта PA256 Deluxe попала к нам в руки, когда уже мы опубликовали несколько обзоров подобных плат.

Тем не менее, платы PA256 Deluxe появились на российском рынке, и мы готовы представить наш отчет о тестировании. К тому же, на прилавках можно встретить полноценные Retail-варианты с хорошим комплектом программного обеспечения, что является несомненным плюсом.

Итак, посмотрим внимательно на эту карту из новой серии акселераторов GeForce2 GTS от AOpen — PA256 Deluxe, которая уже доступна в свободной продаже.

Плата

Основные характеристики AOpen PA256 Deluxe:

  • NVIDIA GeForce2 GTS
  • 25 Million Polygons/sec, 800 Million Pixels/sec
  • 350 MHz RAMDAC resolution up to 2048x1536 32-bit Z-buffer/stencil
  • Display Modes:
ResolutionColorsVertical Refresh Rate
640x4808/16/32 bits60Hz to 240Hz
800x6008/16/32 bits60Hz to 240Hz
1024x7688/16 bits60Hz to 240Hz
1024x76832 bits60Hz to 200Hz
1152x8648/16 bits60Hz to 200Hz
1152x86432 bits60Hz to 170Hz
1280x9608/16 bits60Hz to 170Hz
1280x96032 bits60Hz to 150Hz
1280x10248/16 bits60Hz to 170Hz
1280x102432 bits60Hz to 150Hz
1600x9008/16 bits60Hz to 150Hz
1600x90032 bits60Hz to 120Hz
1600x12008/16 bits60Hz to 120Hz
1600x120032 bits60Hz to 100Hz
1920x10808/16 bits60Hz to 100Hz
1920x108032 bits60Hz to 85Hz
1920x12008/16 bits60Hz to 100Hz
1920x120032 bits60Hz to 85Hz
1920x14408/16 bits60Hz to 85Hz
1920x144032 bits60Hz to 75Hz
2048x15368/16 bits60Hz to 75Hz
2048x153632 bits60Hz

Мы не будем подробно описывать особенности и возможности GPU GeForce2 GTS от NVIDIA, чтобы не повторяться, вы всегда можете посмотреть все необходимые данные в этой статье.

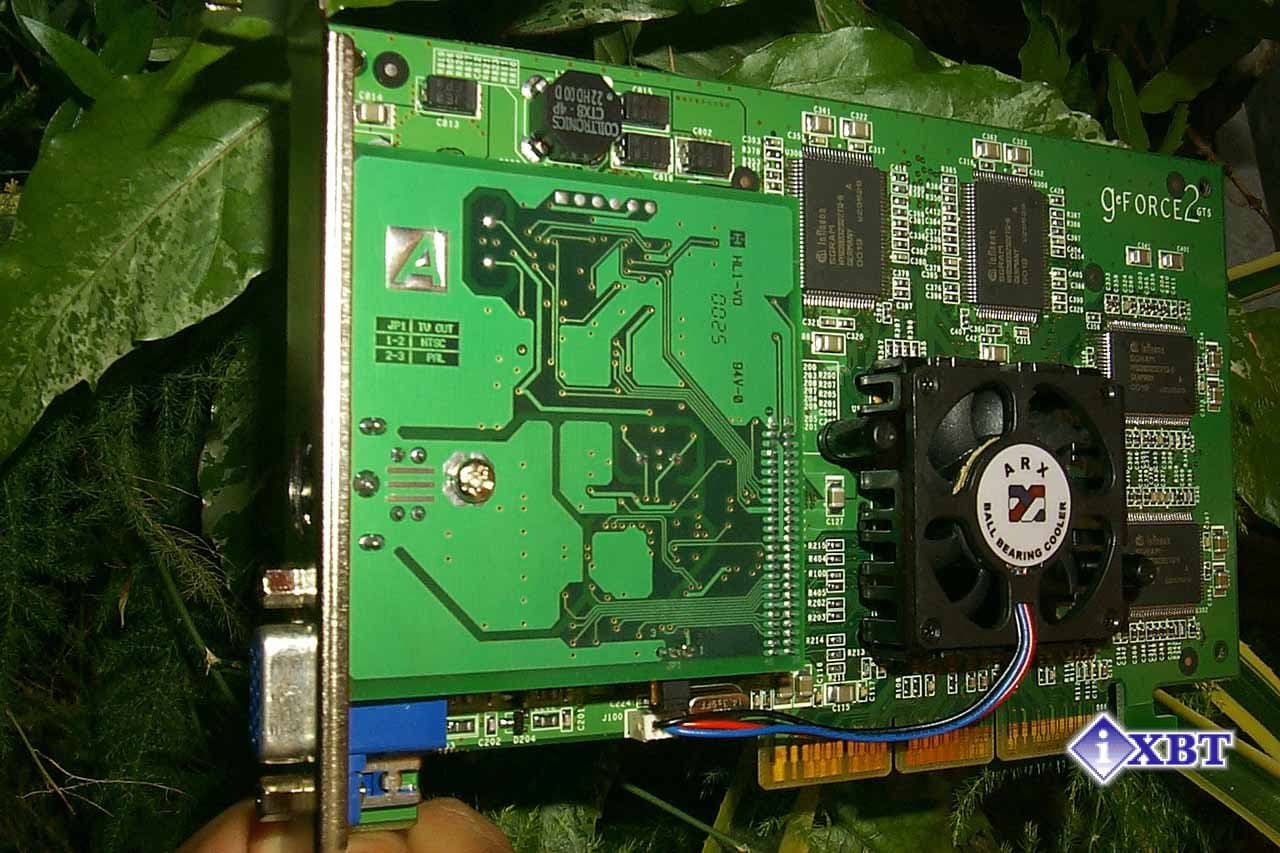

Посмотрим теперь на саму карту:

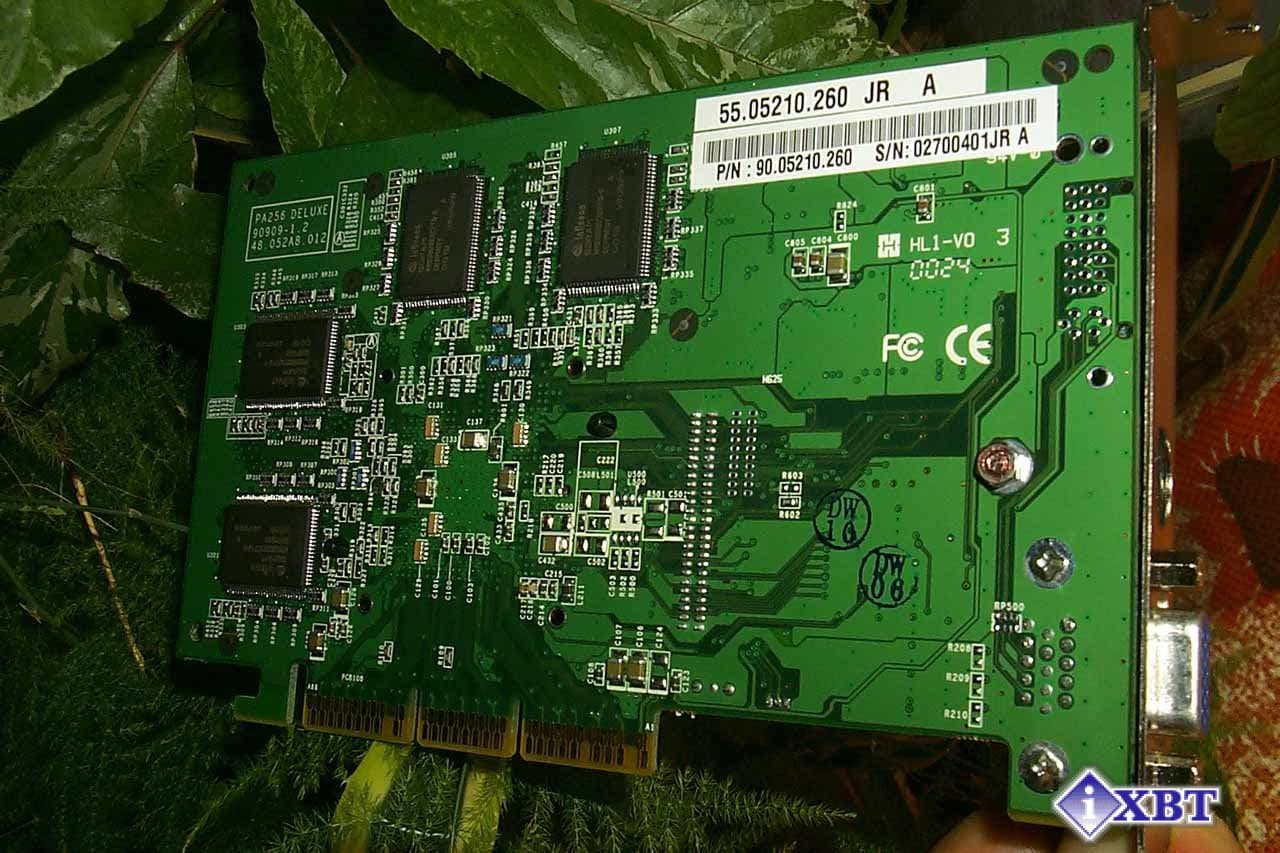

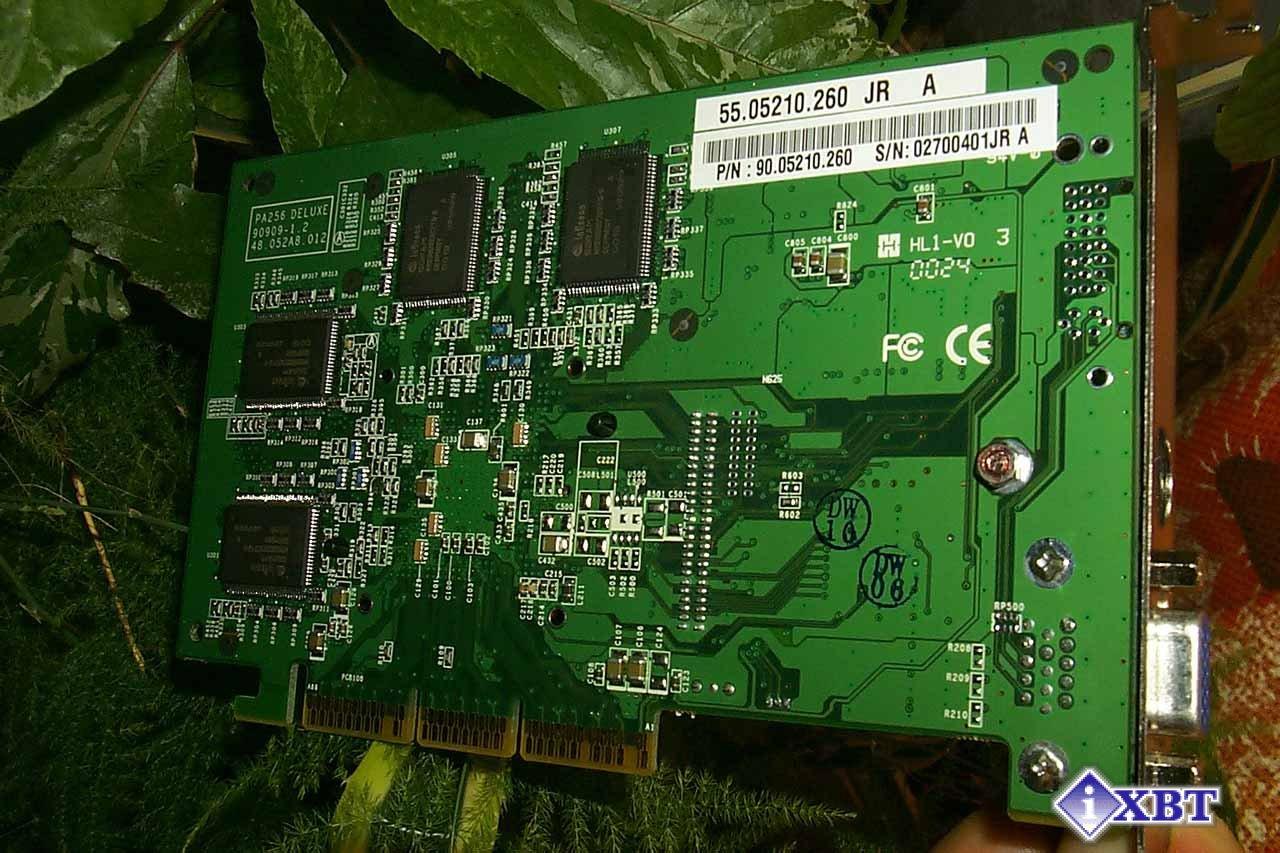

Карта имеет AGP2x/4x интерфейс, 32 мегабайта 6 ns DDR SGRAM памяти, размещенной в 8-ми чипах, расположенных по обеим сторонам PCB.

Чипы памяти произведены фирмой Infineon и рассчитаны на рабочую частоту 166 МГц. На этой частоте память и функционирует. Замечу, что нередко приводятся результирующие значения тактовой частоты DDR памяти, которые вдвое больше и выглядят более внушительно, хотя суть от этого не меняется. То есть, если говорится, что частота работы DDR-памяти равна 333 МГц, то на самом деле она работает на частоте 166 МГц.

На GPU установлен активный кулер от известного производителя ARX, который очень эффективно охлаждает графический процессор. На PCB установлена дочерняя плата с TV-out, которая имеет намного большие размеры, нежели на reference card. На этой плате установлена не только микросхема обслуживания TV-out от Chrontel, но и смонтированы элементы мониторинга работы самой видеокарты:

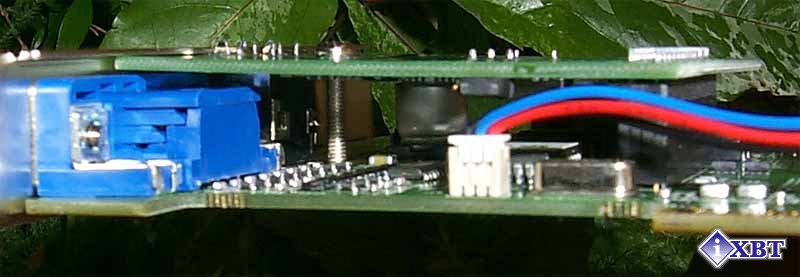

Можно заметить, что производители озаботились даже устойчивостью крепежа дочерней платы, дополнительно закрепив ее при помощи длинного болта.

Многие читатели уже в курсе, что платы от ASUS последнего поколения также имеют систему мониторинга под названием SmartDoctor. А что же собой представляет подобная технология на карте от AOpen?

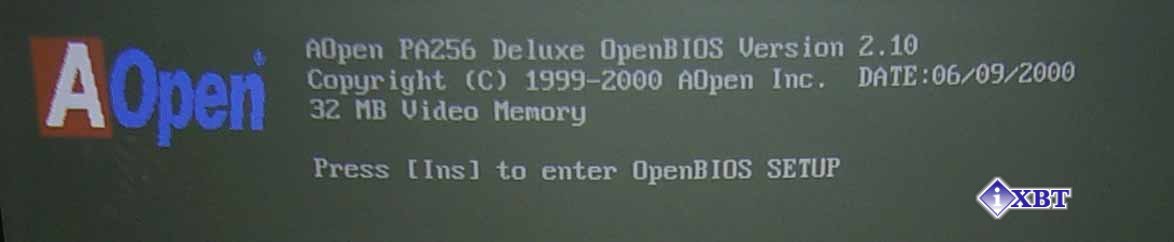

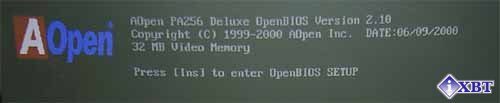

Прежде всего, это контроль за основными параметрами работы платы через технологию OpenBIOS. Всем привычный FlashBIOS у видеокарт мы привыкли видеть в виде мелькнувшего на полсекунды сообщения при загрузке системы (либо вообще отсутствующего из-за медлительности мониторов). В данном случае мы видим совсем иное:

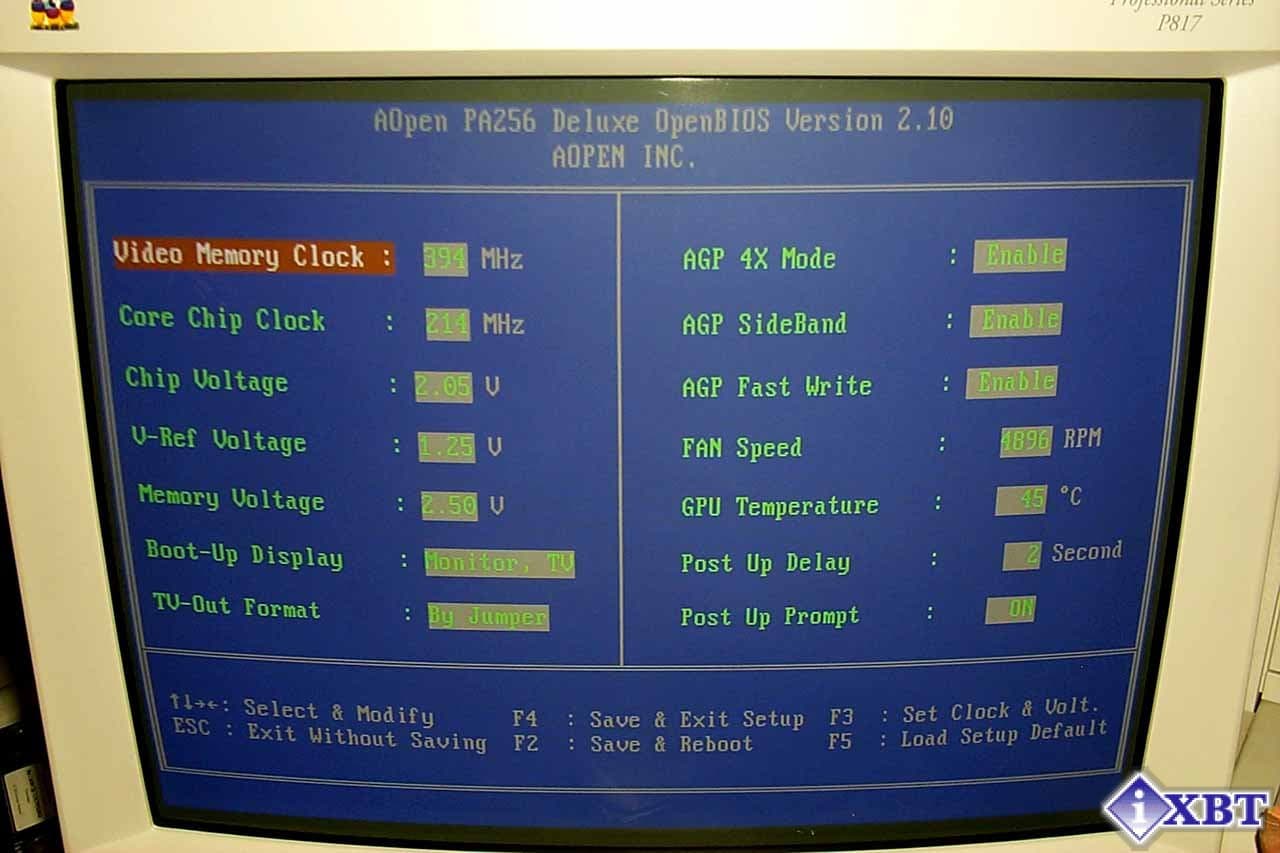

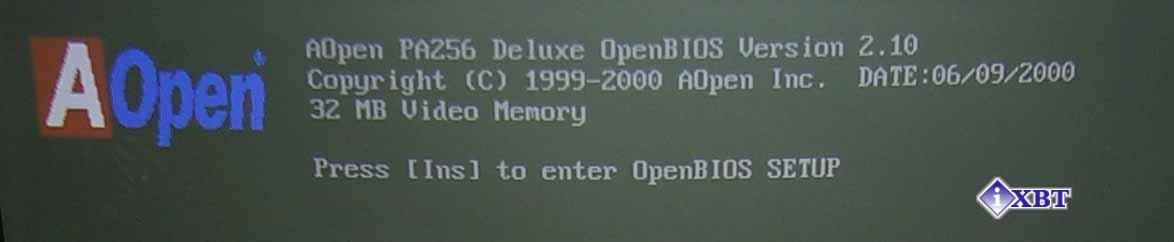

При включении компьютера появляется приглашение на вход в Setup VIDEO-BIOS, которое по умолчанию висит 2 секунды. После входа в Setup нам открывается меню:

Как можно видеть, здесь можно регулировать как частоты работы видеокарты, так и напряжения на чипсете и микросхемах памяти. Также мы можем задавать выбор приемника изображения (монитор или телевизор), формата сигнала (NTSC или PAL), режим работы AGP и контролировать частоту вращения кулера на чипе, а также температуру графического процессора. Таким образом, мы получаем полный контроль за настройками платы, а также информацию о ее состоянии. Можно задать вопрос: а обязательно ли всегда перезагружать операционную систему, входить в BIOS Setup, чтобы изменить параметры работы платы? Конечно же нет! Фирма AOpen в составе программного обеспечения поставляет утилиту AOpen OpenGPU Utility, которая работая под Windows 98, Windows NT, Windows 2000, позволяет нам контролировать состояние карты и менять ее основные параметры:

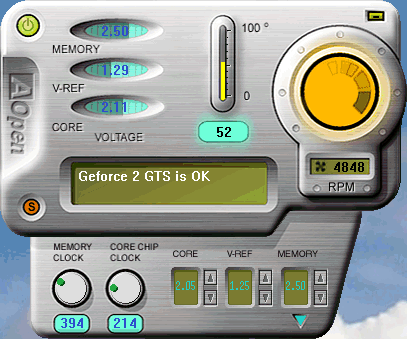

Прошу обратить внимание на значения частот в этой утилите и в настройках BIOS выше — они совпадают. Данные частоты работы платы были установлены через эту утилиту и сразу же занесены в BIOS, что дает нам уверенность в достоверности установки новых параметров при следующей загрузке операционной системы. Для повышения разгоняемости видеокарты можно повышать напряжение на графическом процессоре и памяти (в разумных пределах, конечно!). Естественно, что никакая фирма не гарантирует работу платы в нештатных режимах. Более того, мы предупреждаем, что чрезмерное повышение напряжения на элементах видеокарты может привести к выходу их из строя.

В заключение рассмотрения особенностей платы скажу, что PCB имеет темно-зеленый цвет, а также на видеокарте предусмотрено пустое место для установки разъема для подключения цифровых мониторов.

Видеокарта поставляется в Retail-упаковке. Коробка выполнена в ярких тонах и приятном дизайне.

В поставку входят руководство по установке, несколько CD-дисков:

  • диск с драйверами и утилитами;
  • программный плеер WinDVD 2000;
  • ряд игр.

Разгон

Данный экземпляр видеокарты смог порадовать любителей разгона своим потенциалом. Нам удалось добиться стабильной работы графического ядра на частоте в 230 МГц, а памяти — 390 МГц. Это одни из самых высоких цифр на фоне уже рассмотренных нами ранее карт. Поэтому я могу ожидать весомого прироста производительности на таких частотах.

Установка и драйверы

Теперь перейдем к практической части нашего обзора. Для начала представлю конфигурацию испытательного стенда:

Стенд на базе Pentium III:

  • процессор Intel Pentium III 733 MHz:
  • системная плата Chaintech 6ATA4 (VIA Apollo Pro 133A);
  • оперативная память 256 MB PC133;
  • жесткий диск IBM DPTA 20GB;
  • операционная система Windows 98 SE;
  • монитор ViewSonic P817(21")

Работа с любой видеокартой начинается с установки драйверов. Поэтому и начнем мы именно с них. При тестировании использовались драйверы от AOpen на базе драйверов от NVIDIA версии 5.22. Эти драйверы ничем не отличаются по настройкам от эталонных, поэтому останавливаться на них подробно мы не будем.

Результаты тестов

Начнем мы с 2D-графики. В предыдущих материалах мы уже отмечали отличные качество и скорость в 2D-режиме, которые продемонстрировали карты на базе GeForce2 GTS от NVIDIA. Я лишь могу констатировать, что у карты AOpen PA256 Deluxe все показатели в 2D на том же высоком уровне. Видеокарты подобного класса отвечают потребностям в качественном изображении абсолютного большинства пользователей.

Рассматривать скоростные показатели AOpen PA256 Deluxe в 3D-графике мы будем с помощью двух игр:

  • Rage Expendable (Direct3D, мультитекстурирование);
  • id Software Quake3 v.1.16n (OpenGL, мультитекстурирование);

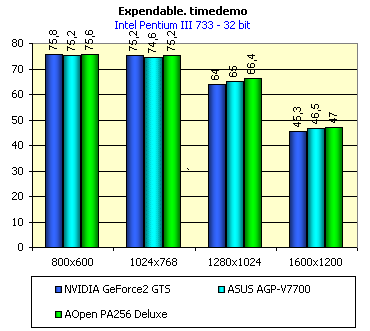

Этих инструментов вполне достаточно для того, чтобы показать производительность видеокарты при работе через два основных API. Для наглядности на диаграммах приведены скоростные показатели еще двух видеокарт: ASUS AGP-V7700 и референс карты от NVIDIA на базе GeForce2 GTS. Также мы покажем, как изменилась производительность видеокарты AOpen PA256 Deluxe при работе на нештатных частотах.

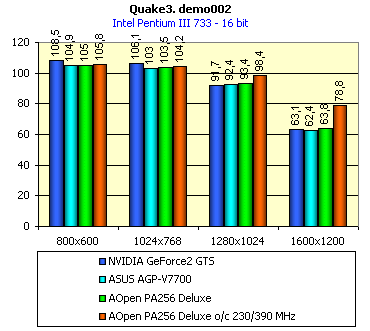

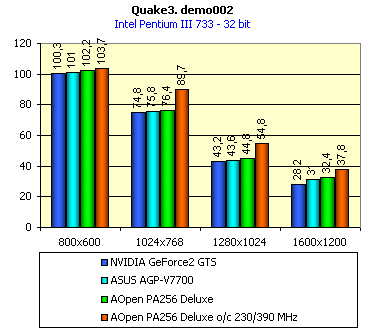

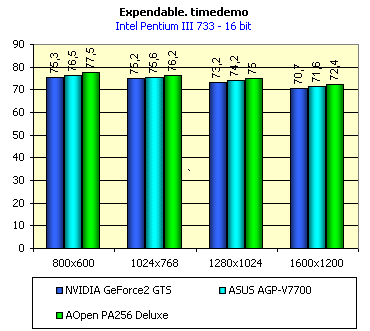

Нетрудно заметить, что показатели производительности в Quake3 и Expendable у видеокарты AOpen PA256 Deluxe в целом почти не отличаются от результатов reference card от NVIDIA (и даже чуть выше). Результаты, полученные при работе на нештатных частотах, т.е. в режиме разгона, практически сразу бросаются в глаза. Прирост по скорости очень заметный (особенно это важно для 32-битного цвета). Отмечу, что карта от AOpen работала при минимальном внешнем дополнительном охлаждении (в системном блоке был установлен всего один дополнительный вентилятор для хорошей циркуляции воздуха). Разумеется, я не могу экстраполировать результаты разгона данной карты на все платы на базе GeForce2 GTS от AOpen.

Что касается работы платы с DVD, то и здесь фирма AOpen постаралась удовлетворить нужды любителей DVD, поставляя вместе со своей картой плеер WinDVD 2.0 (2000). С этим плеером карта показала прекрасные результаты по качеству проигрывания фильмов при невысоком проценте загрузки CPU (не выше 28%).

Выводы

Итак, данный экземпляр платы AOpen PA256 Deluxe является серийной картой, которые уже имеются в продаже. Результаты испытаний показали, что AOpen PA256 Deluxe по надежности и скоростным показателям ни в чем не уступает референс карте от NVIDIA, но по дополнительной функциональности значительно опережает последнюю. Карта AOpen PA256 Deluxe представляет собой собственную разработку фирмы, повторяющую референс дизайн от NVIDIA только в ключевых моментах (расположение элементов на плате, основная разводка и т.д.). В остальном инженеры AOpen сделали полезную работу, снабдив видеокарту технологией мониторинга и настройки ее параметров через BIOS Setup. Технология OpenBIOS уникальна, и больше ни одна фирма ею не владеет, поэтому видеокарта AOpen PA256 Deluxe столь привлекательна. Замечу, что суффикс Deluxe как раз и означает наличие у карты OpenBIOS, поскольку на рынке можно найти видеокарты AOpen PA256, которые не обладают OpenBIOS и мониторингом состояния карты. Привлекателен AOpen PA256 Deluxe также своей приемлемой ценой по отношению к конкурентам, обладая при этом рядом преимуществ. Плюсы:

  • высочайшая производительность, соответствующая классу самых мощных современных акселераторов;
  • отличное исполнение карты и высокое качество изготовления;
  • уникальная технология OpenBIOS и мониторинга карты;
  • отличные результаты разгоняемости карты;
  • хорошая Retail-поставка и богатый комплект программного обеспечения;

Минусы:

  • отсутствие разъема для подключения цифровых мониторов;
  • труднодоступность этих карт в сети продаж на сегодня;


Плата AOpen PA256 Deluxe предоставлена компанией AOpen
