Сетевой накопитель Western Digital
My Book Live Duo


Год назад мы писали про компактный и недорогой однодисковый накопитель от Western Digital, сегодня пришла очередь рассказать про его старшего брата — My Book Live Duo. Для компаний-производителей жестких дисков сетевые накопители являются скорее дополнительной статьей дохода и возможностью продать еще немного винчестеров, чем действительно важным и перспективным направлением. Но это совсем не означает, что можно относиться к этим продуктам несерьезно.

My Book Live Duo рассчитан на работу с двумя дисками, причем допускается их самостоятельная замена пользователем. В серии представлены две модификации — с винчестерами по 2 и по 3 ТБ, так что общий объем дискового пространства будет составлять 4 и 6 ТБ соответственно. В тестировании принимала участие младшая модель.

Реализация сетевого решения WD представляет собой продукт, рассчитанный на массового пользователя. Он не балует большим количеством дополнительных сервисов или уникально высокой скоростью работы, а реализует только базовые функции и средний уровень производительности. Как и должно быть у производителя мирового уровня, устройство качественно изготовлено и имеет неплохой дизайн. Успех однодисковой модели был обеспечен и достаточно привлекательной стоимостью, чему способствовала и поставка в комплекте с винчестером. Не стала менять правила и новая модель.

Комплект поставки и внешний вид

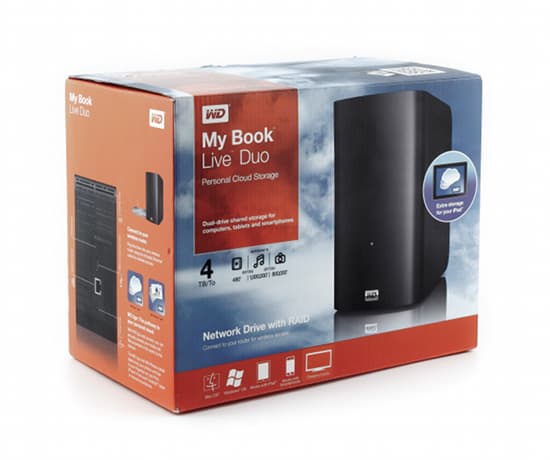

Производитель традиционно уделяет большое внимание продажам через розничные сети, так что яркое оформление коробки здесь явно уместно. На ней можно увидеть фотографии модели, требования к оборудованию пользователя, некоторые технические характеристики. Для начинающего пользователя этого может быть и достаточно, но более подготовленным информации может не хватить. Отметим использование популярной «облачной» тематики и в фоне оформления и в маркетинговых описаниях.

Упаковка Western Digital My Book Live Duo

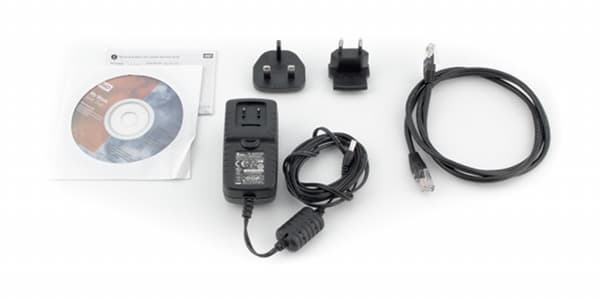

Комплект поставки стандартный — накопитель, внешний блок питания (12 В 3 А, импульсный, «розеточный» вариант), патч-корд, компакт-диск, немного бумажной документации. На диске находится утилита WD Quick View и программа WD SmartWare.

Комплект поставки Western Digital My Book Live Duo

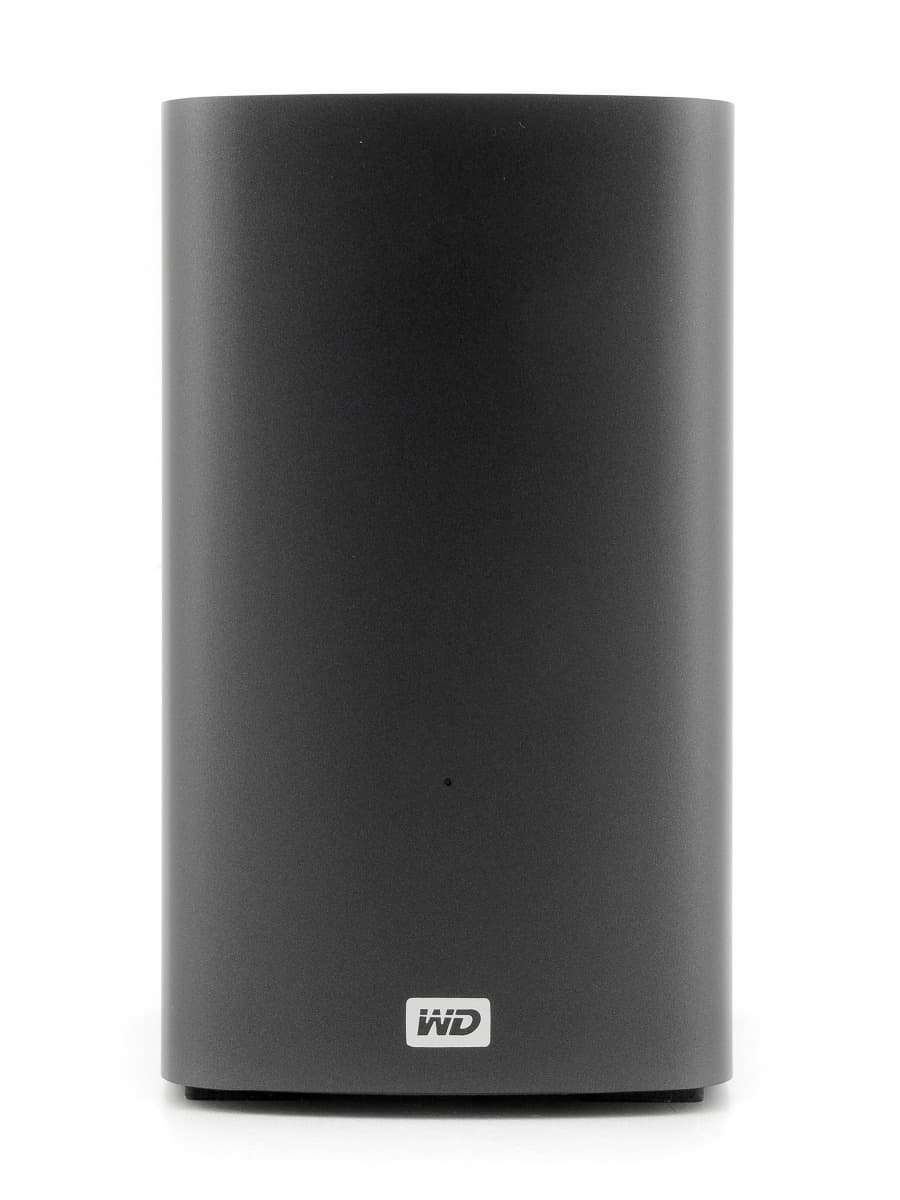

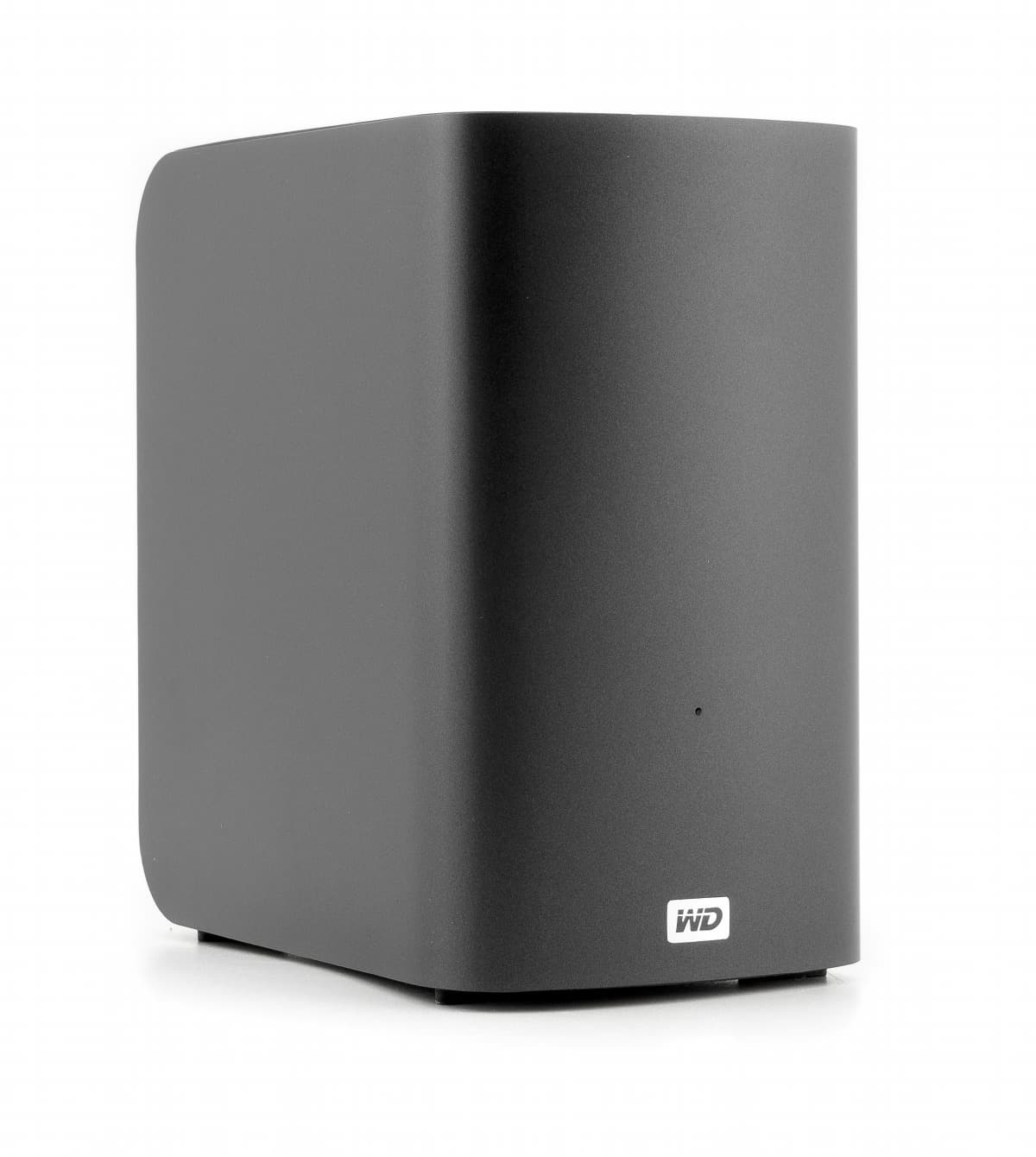

Внешний вид устройства является продолжением серии My Book с поправкой на установку двух дисков. Внешние размеры — около 10×15×17 сантиметров. Корпус изготовлен из темно-серого матового пластика, что очень практично. На передней панели кроме логотипа компании есть неприметный многоцветный светодиод состояния. Сзади можно обнаружить вход для блока питания, сетевой порт с индикаторами, один порт USB 2.0, кнопку сброса, отверстие для замка Kensington. Дно и верхняя часть корпуса имеют решетки для обеспечения пассивной вентиляции, закрывать которые категорически не рекомендуется.

Аналогичные корпуса можно встретить у других двухдисковых внешних накопителей этой компании, в частности одного из первых в мире устройств с новым интерфейсом — My Book Thunderbolt Duo.

Конструкция и аппаратные характеристики

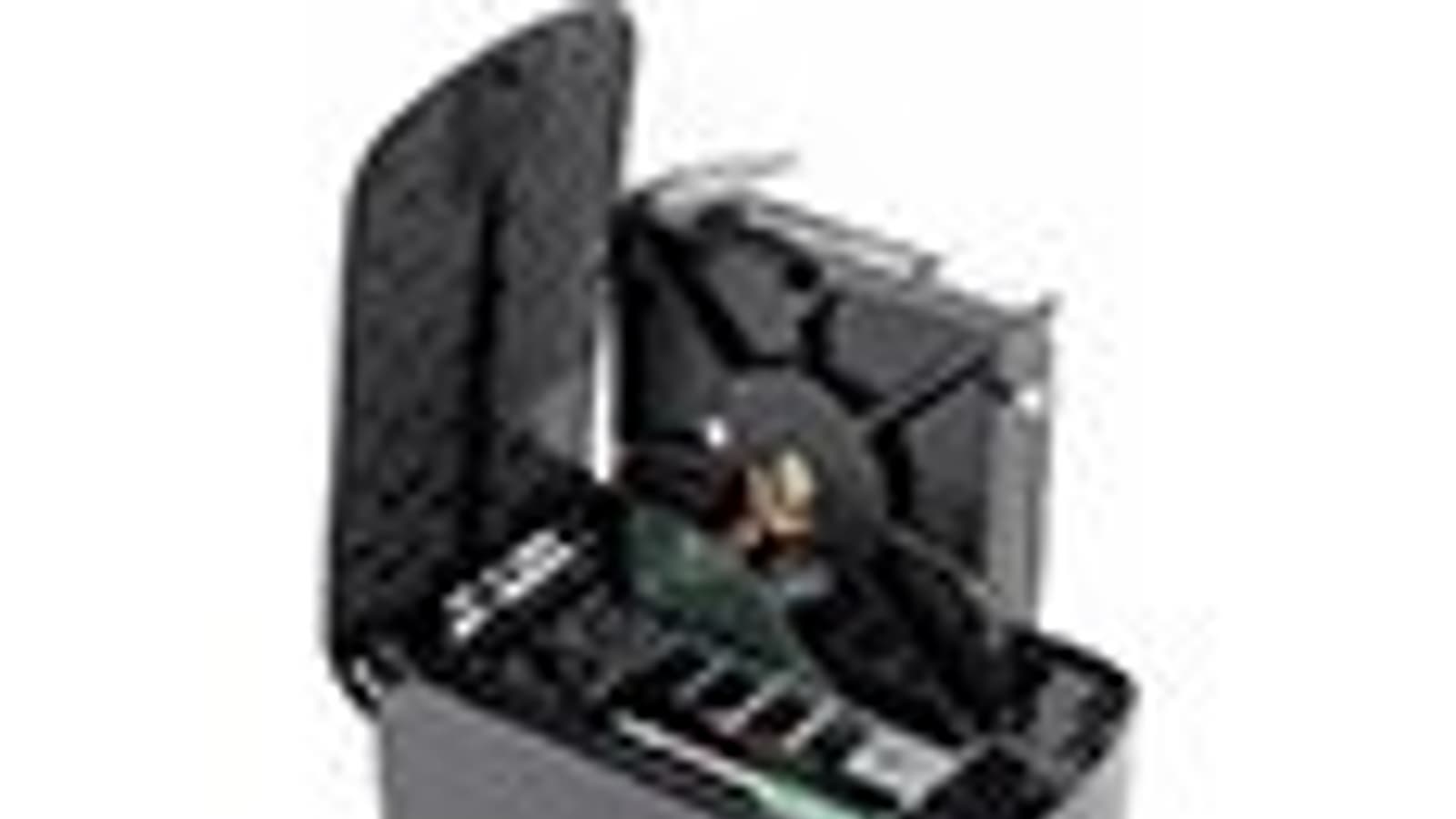

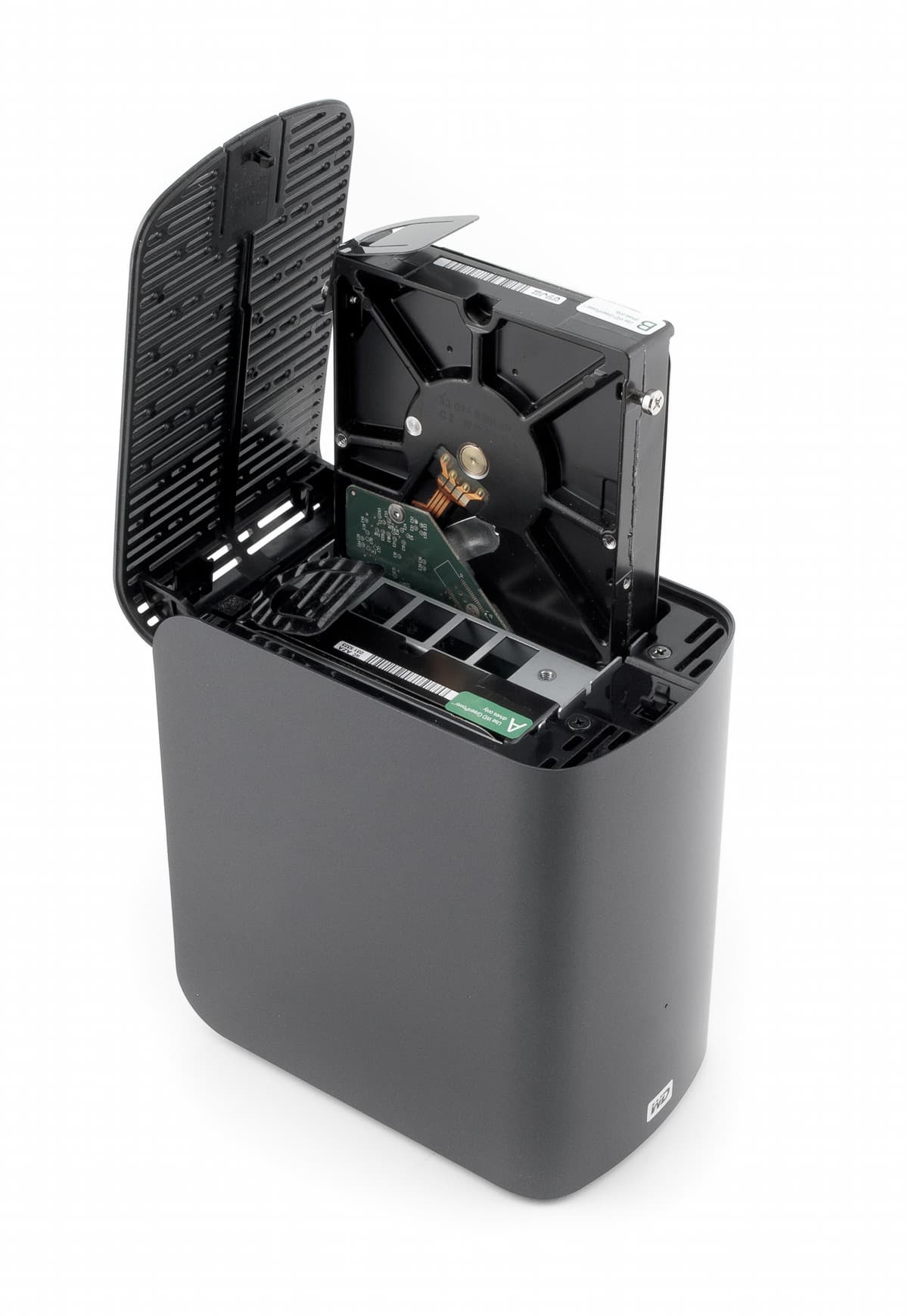

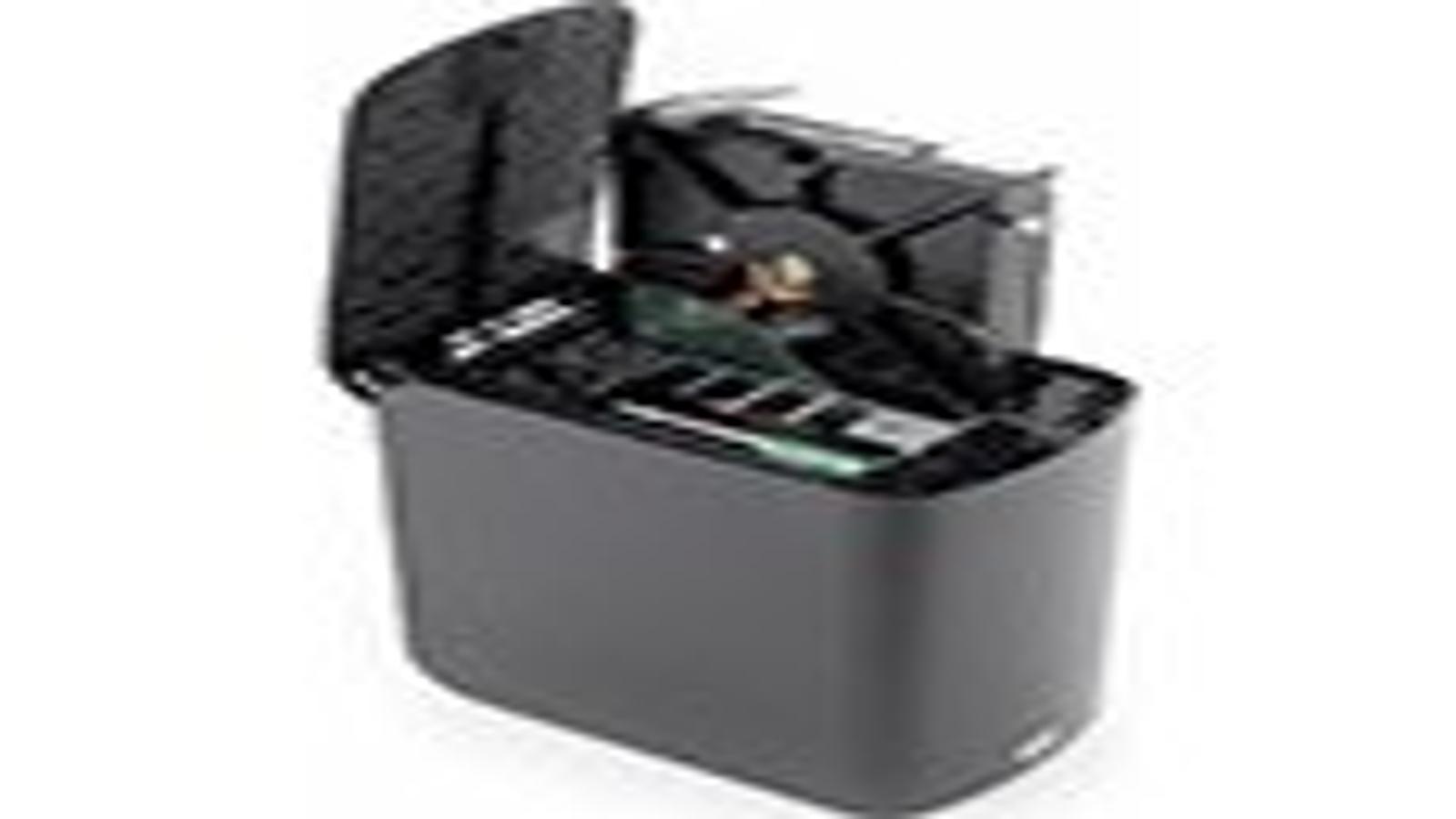

Накопитель имеет необычный вариант расположения винчестеров — вертикально. В данной модели можно самостоятельно менять винчестеры, для этого предусмотрена специальная крышка на верхней панели. Для установки новых дисков понадобится отвертка для перестановки специальных винтов. Отметим, что официально заявлена совместимость только с «зеленой» серией от WD (модель комплектных винчестеров — WD20EARX). Скорее всего, это продиктовано системой охлаждения. В ней нет вентиляторов, что снижает уровень шума и повышает надежность, но ограничивает максимальное тепловыделение устанавливаемых дисков.

Основная печатная плата накопителя находится между винчестерами. Вместе с ними она закрыта в крепкий стальной каркас, который, в свою очередь, прикрыт внешними пластиковыми элементами.

Как и предшественник, рассматриваемое устройство основано процессоре Applied Micro APM82181 с архитектурой PowerPC, работающем на частоте 800 МГц. Объем флэш- и оперативной памяти не изменились — 512 КБ и 256 МБ соответственно. Как уже понятно по объему флэша — операционная система накопителя располагается на отдельном разделе винчестеров и занимает около 2 ГБ. Есть еще один раздел с ее резервной копией (видимо для повышения надежности). Остальной объем отдается пользователю. Основной файловой системой для данных является EXT4.

Очень расстраивает отсутствие кнопки выключения. Не очень понятно желание на ней сэкономить. Большинство операций, конечно, осуществляются по сети, да и выключаются устройства редко. Но в некоторых ситуациях она могла бы пригодиться и избавить от лишних проблем с нарушением состояния файловой системы.

К счастью, в этой модели производитель не забыл про порт USB. Это заметно повышает удобство использования и возможности модели, а также увеличивает срок ее службы.

Устройство тестировалось с прошивкой версии 02.30.19-277.

Сборка и настройка

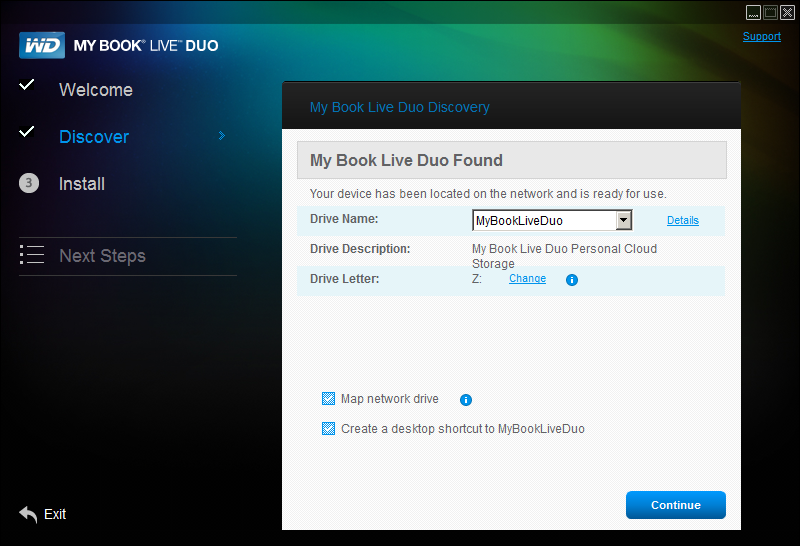

Накопитель поставляется с установленными винчестерами и сразу готов к работе. Достаточно включить устройство в сеть и подключить питание. После загрузки, оно будет представлено в локальной сети под именем mybookliveduo с общедоступным сетевым ресурсом Public. Для его подключения можно использовать утилиту WD Quick View с комплектного компакт-диска. С ее помощью можно также открыть страницу настроек, подключить диск, выключить устройство. Утилита есть в версиях для Windows и Mac OS X.

Настройки по-умолчанию с одной единственной общей папкой конечно не подойдут всем пользователям. Так что для управления параметрами работы нужно будет использовать веб-интерфейс устройства.

При первом доступе к нему будет предложено выбрать язык (русский в списке представлен) и принять лицензионное соглашение. Отметим, что никаких паролей для ограничения доступа первоначально не предусмотрено, так что рекомендуем начать именно с этого. Внешний вид интерфейса немного мрачный, поскольку используются темные тона. В нижней части окна можно увидеть текущий статус накопителя и распределение дискового пространства по разным типам данных. В интерфейсе предусмотрена подробная встроенная справка, которая явно пригодится начинающим пользователям.

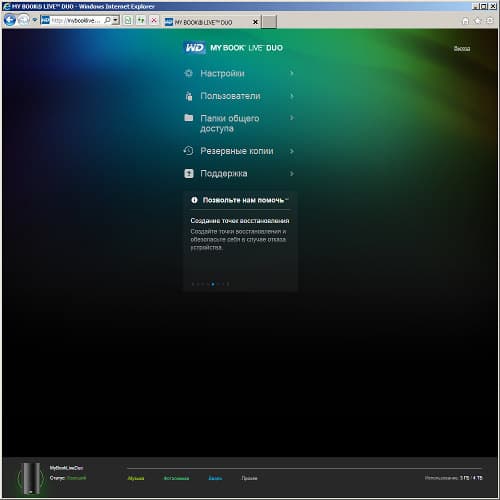

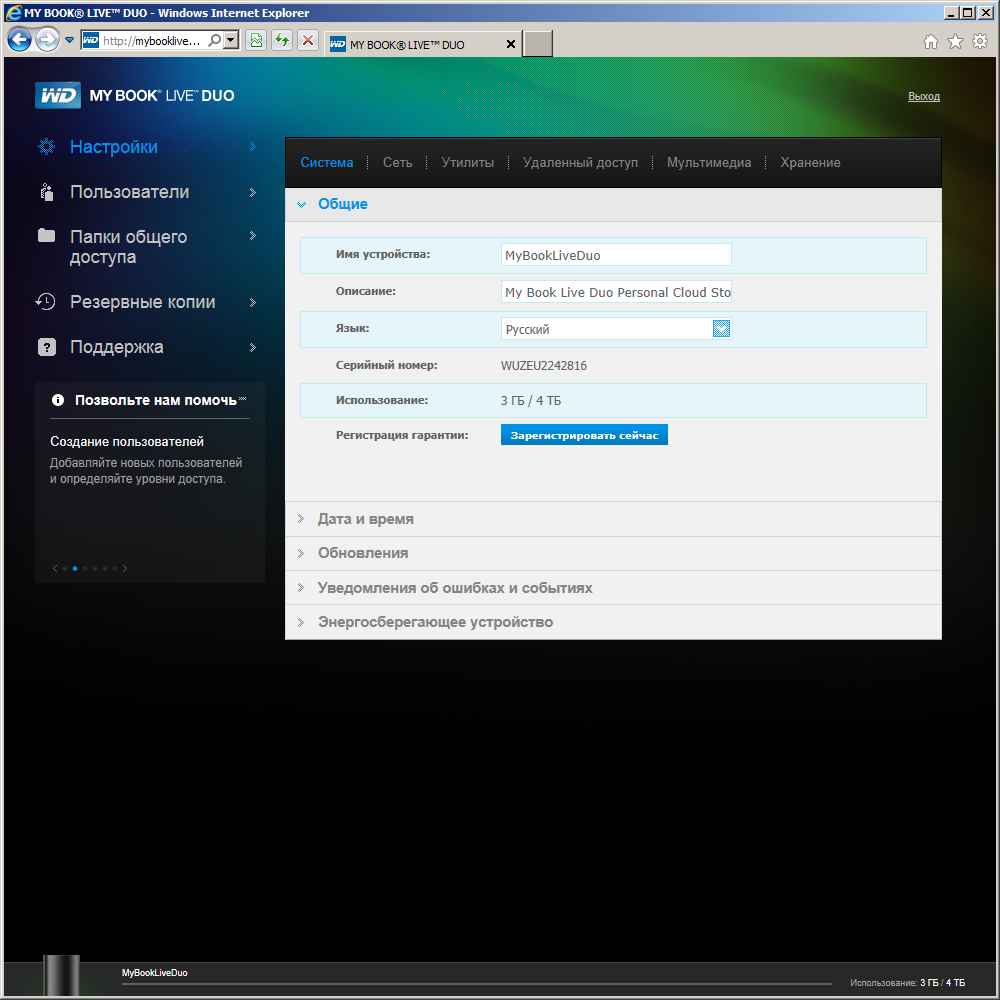

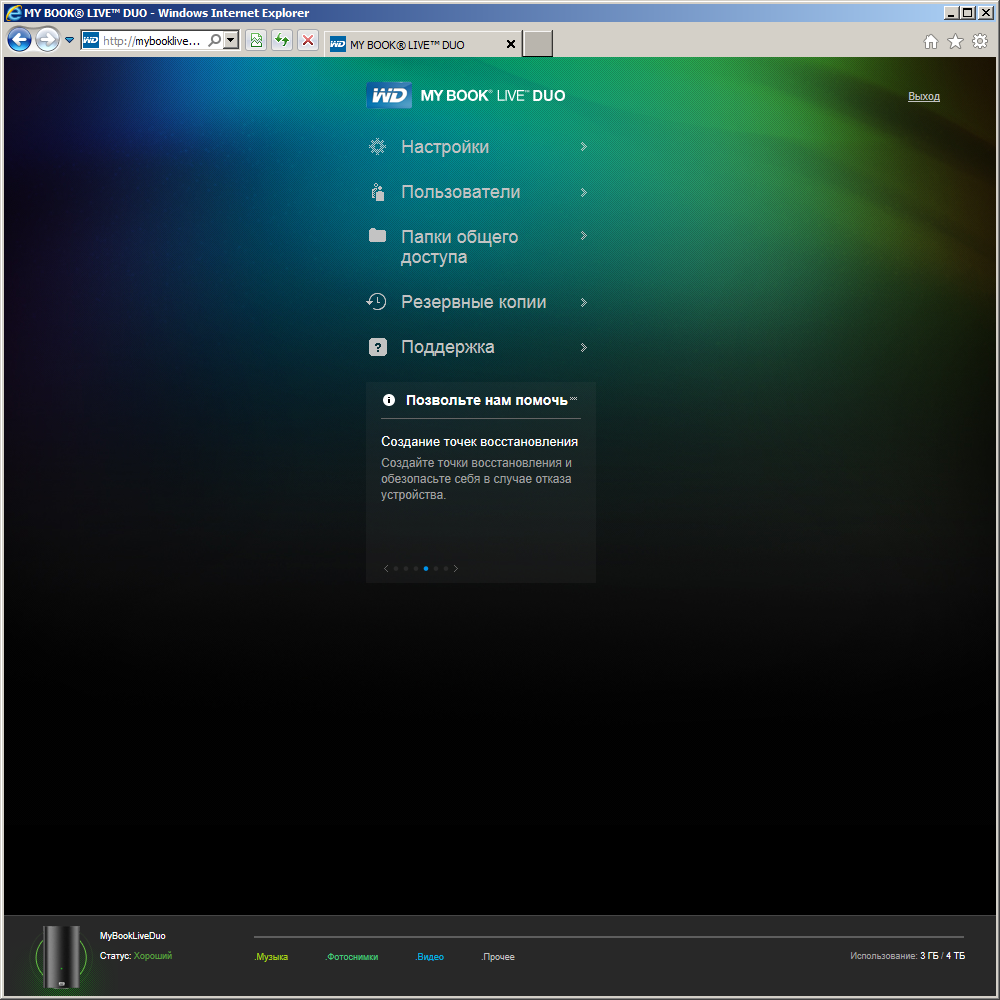

Меню состоит из четырех основных групп и специального раздела поддержки, в котором представлены ссылки на он-лайн ресурсы. В первой группе находится большинство системных опций.

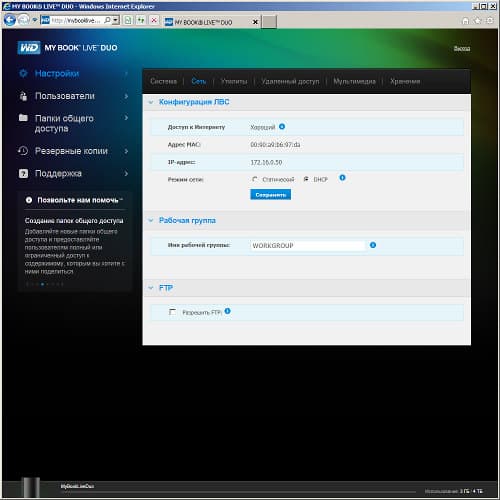

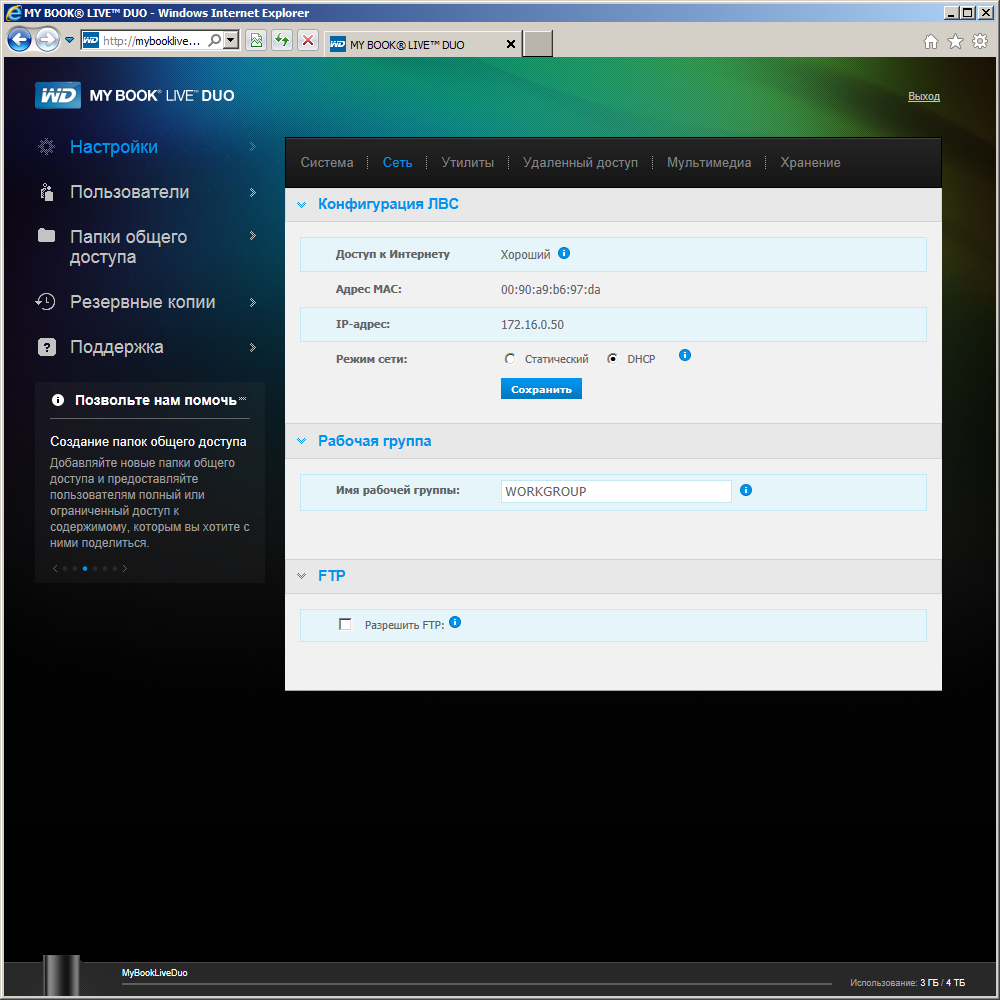

Сетевые настройки включают в себя выбор IP-адресов, а также имени устройства и рабочей группы. Есть поддержка DHCP, а вот с Jumbo Frames данная модель не работает. Формально встроенные часы накопителю для работы не требуются, поскольку нет никаких внутренних служб с использованием расписания. Но сегодня большинство устройств имеют возможность определения времени, так что она реализована и в данной модели. Поддерживается как ручная установка, так и синхронизация через интернет. В последнем случае нужно указать правильный часовой пояс.

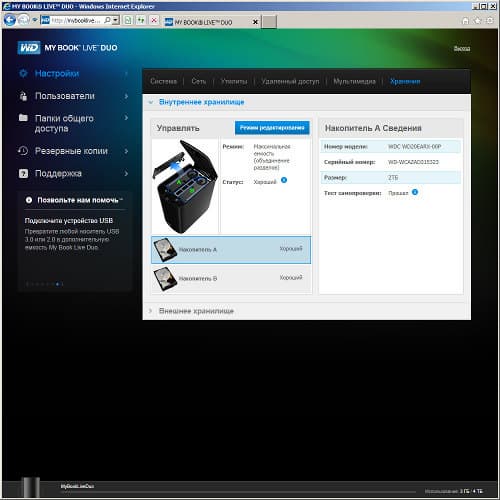

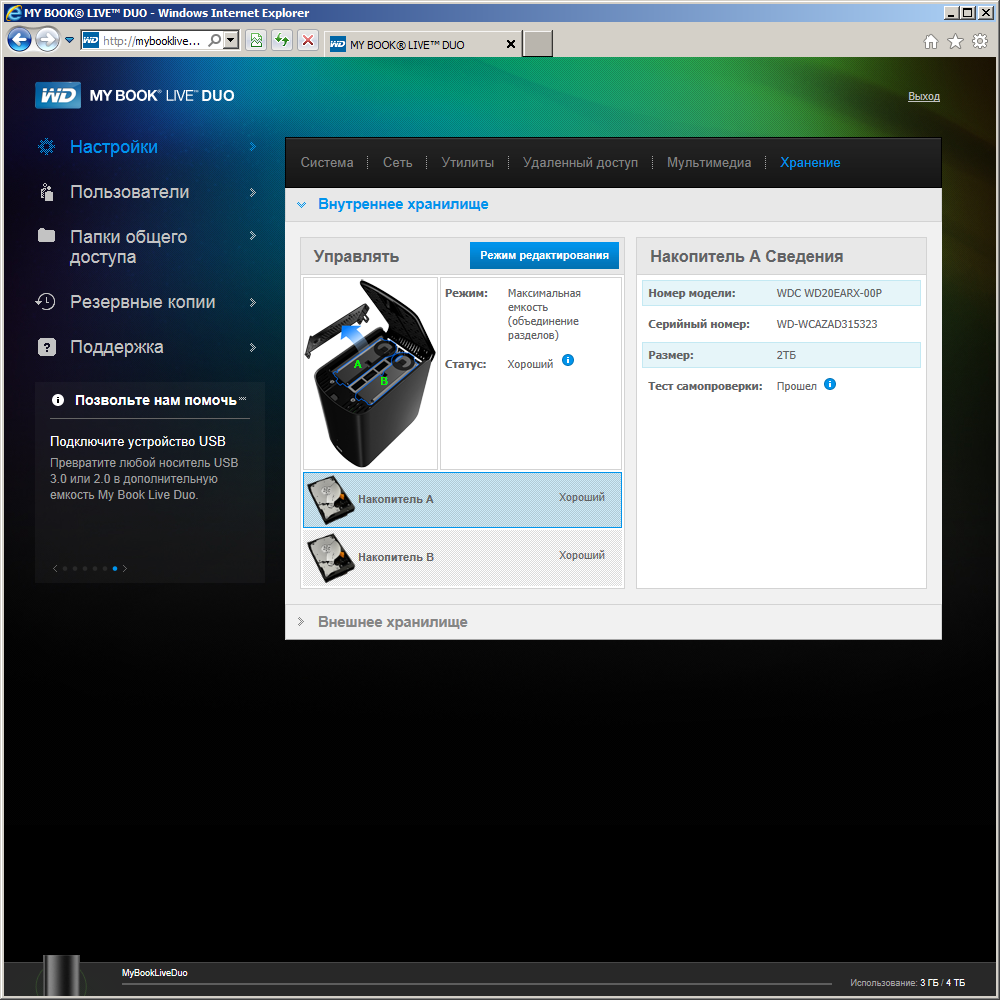

В заводской поставке два комплектных винчестера установлены в режиме объединения (JBOD). При необходимости пользователь может изменить их конфигурацию на зеркало (RAID1). Устройство умеет осуществлять конвертацию с сохранением данных пользователя. Конечно при условии, что общий их объем уместится в новой конфигурации. Обратите внимание, что режима в виде двух отдельных независимых томов в данной модели нет.

В случае отказа одного из дисков зеркального массива устройство сообщит об этом индикатором и по электронной почте. Пользователю нужно будет выключить накопитель и заменить диск. После повторного включения начнется автоматическая синхронизация. Устройство во время этого процесса будет доступно по сети.

В документации не сказано про возможность замены дисков на более емкие, а у нас, к сожалению, не нашлось диска WD на 3 ТБ для проверки. Учитывая, что операционная система устройства находится на винчестерах, однозначного ответа на этот вопрос нет.

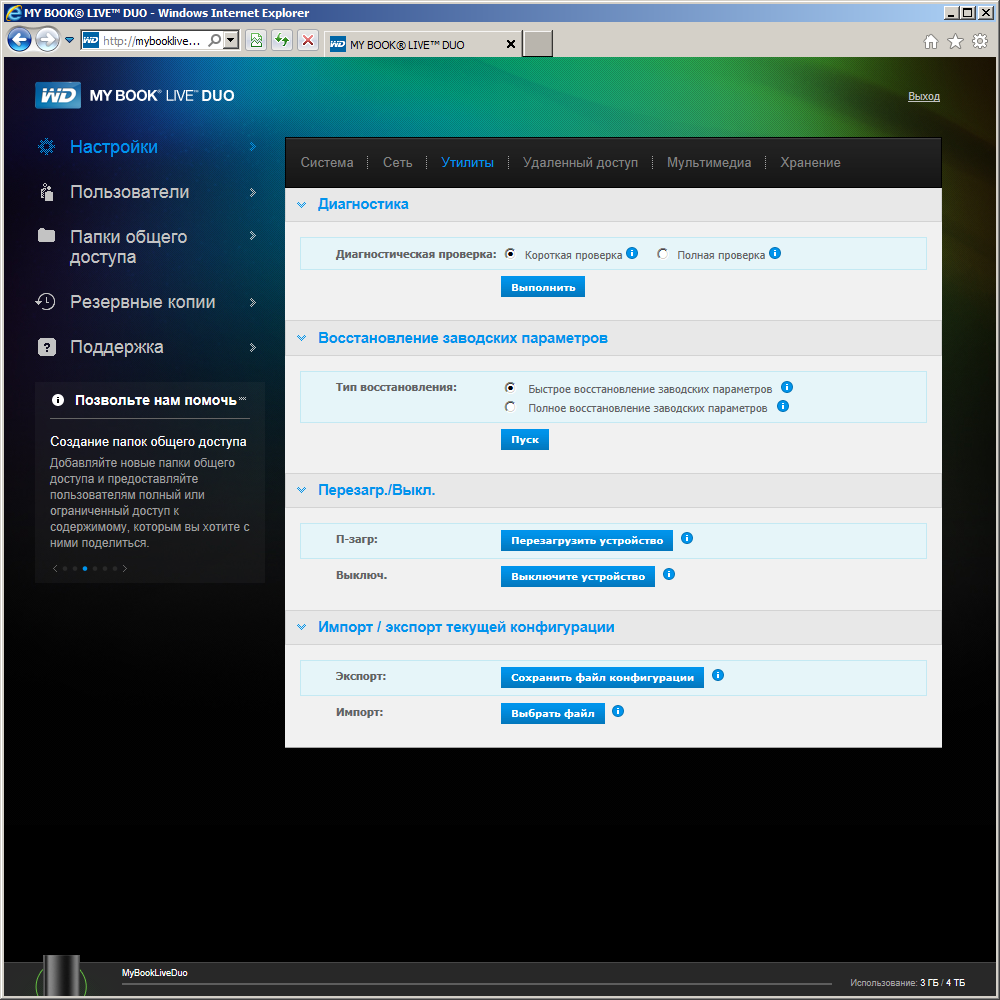

Статус дисков включает в себя только общее состояние и результат последней проверки (скорее всего речь идет о технологии S.M.A.R.T.). Запустить короткий или полный тест пользователь может самостоятельно.

Обновление прошивки может осуществляться автоматически через интернет или загрузкой скачанного заранее на ПК файла. Предусмотрено сохранение и восстановление конфигурации, а ее сброс представлен в двух вариантах — быстром и полном. Во втором случае осуществляется полная перезапись раздела с данными, так что их восстановление будет невозможно. Отметим, что кнопка на корпусе устройства может быть использована для сброса сетевых настроек и пароля администратора. Все данные пользователя в этом случае будут сохранены.

Управление питанием состоит из установки таймера отключения дисков в случае отсутствия активности (от 10 минут до часа). Также в веб-интерфейсе есть пункты по выключению и перезагрузке устройства. Из-за отсутствия кнопки включения и поддержки WOL, вернуть устройство в работу можно будет только переподключив кабель питания. Встроенного журнала событий в накопителе нет, но можно указать адреса e-mail, на которые будут отправляться уведомления в случае возникновения проблем. Причем для этого будет использоваться собственный сервер компании, что упрощает настройку.

Судя по документации, накопитель предоставляет доступ к данным по протоколам SMB/CIFS, FTP, AFP и NFS. В последнем случае экспортируется весь раздел с данными и всеми ресурсами, что в некоторых случаях может рассматриваться как нарушение контроля доступа.

Для FTP настроек практически никаких нет — только включение этого протокола. Сервер поддерживает работу с Unicode и пассивный режим. В отличие от предшественника, теперь возможно несколько одновременных подключений. Работа с анонимными подключениями не поддерживается.

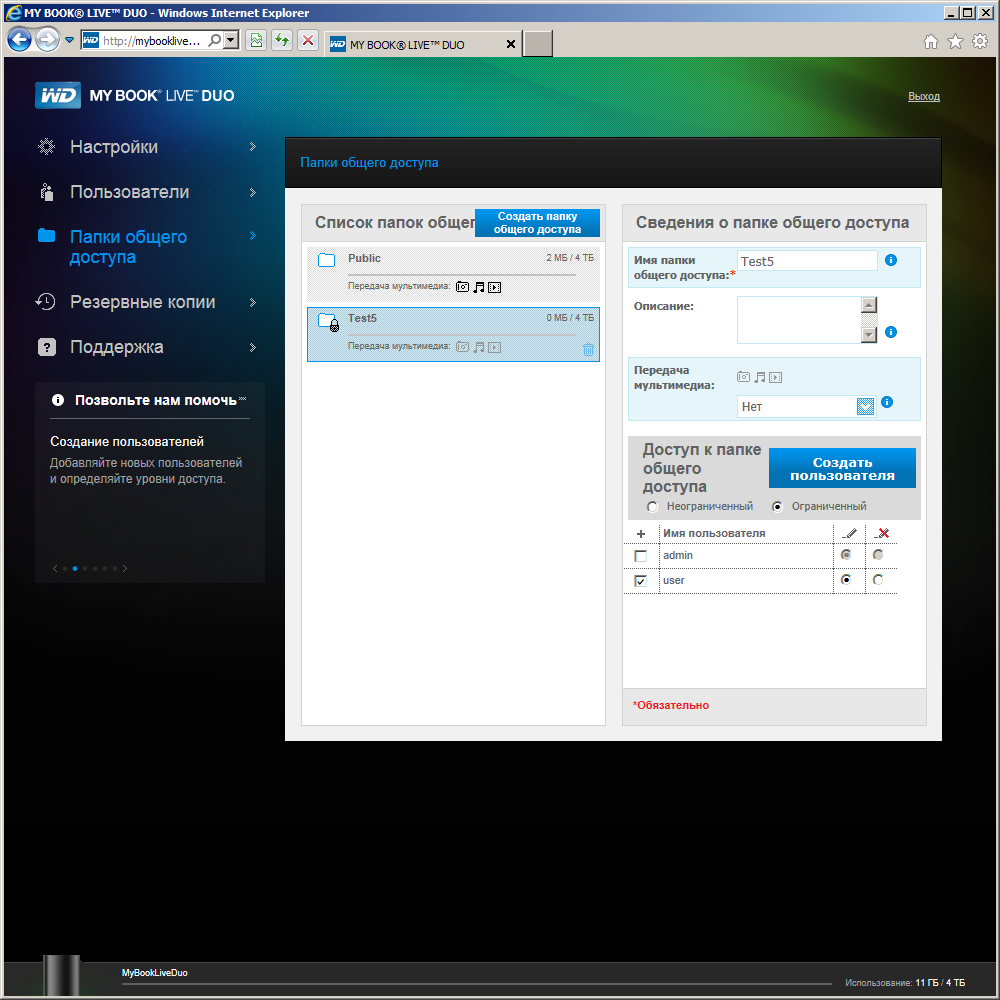

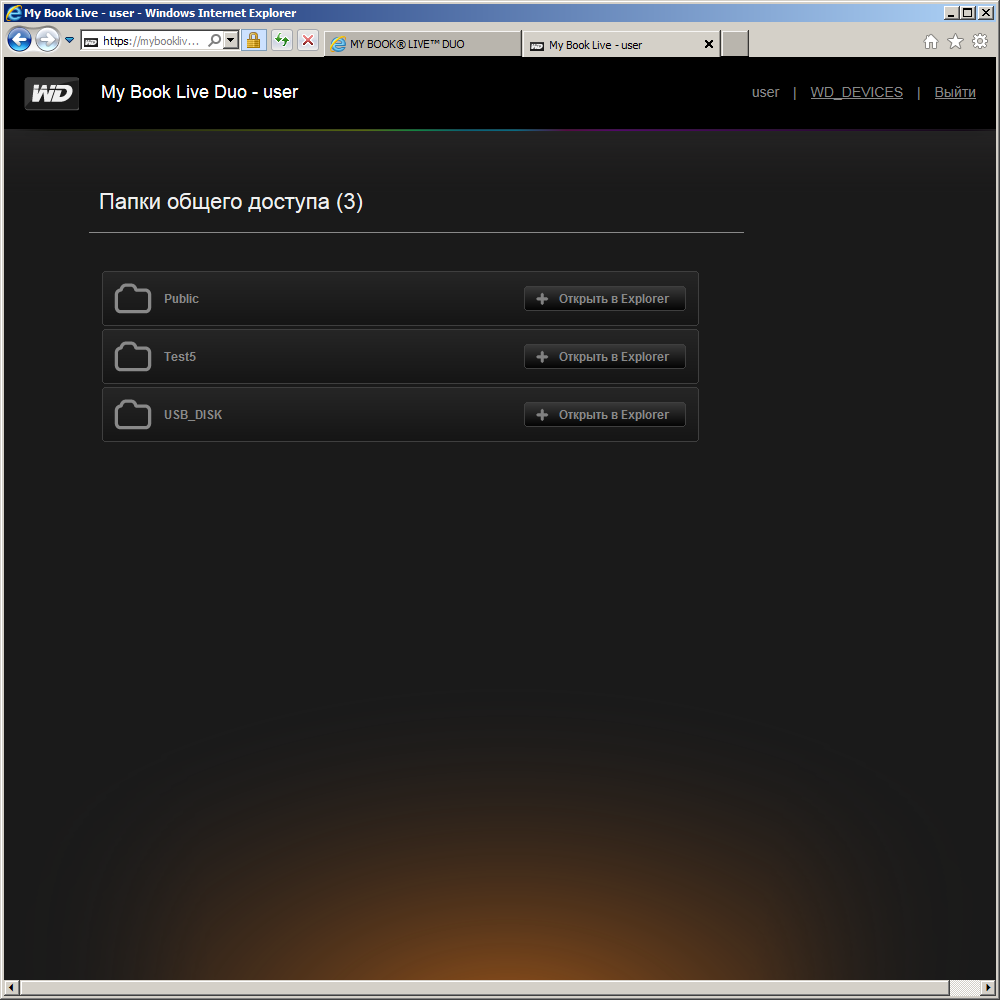

В дополнение к папке «Public», в устройстве можно создать и другие общие сетевые ресурсы. Для каждого из них выбирается режим доступа — неограниченный или с контролем пользователей. В последнем случае можно предоставить доступ только на чтение, полный или запретить любой вариант. Отметим, что для папки Public нельзя ничего изменить и удалить ее тоже нельзя. Для домашнего использования это может быть и не очень критично, но если речь идет о раздаче файлов по FTP через интернет, наличие неконтролируемого ресурса как минимум неудобно. При создании новых пользователей, кроме указания имени и пароля, можно сразу же выбрать доступные им сетевые ресурсы, а также создать персональную общую папку.

Внешние устройства

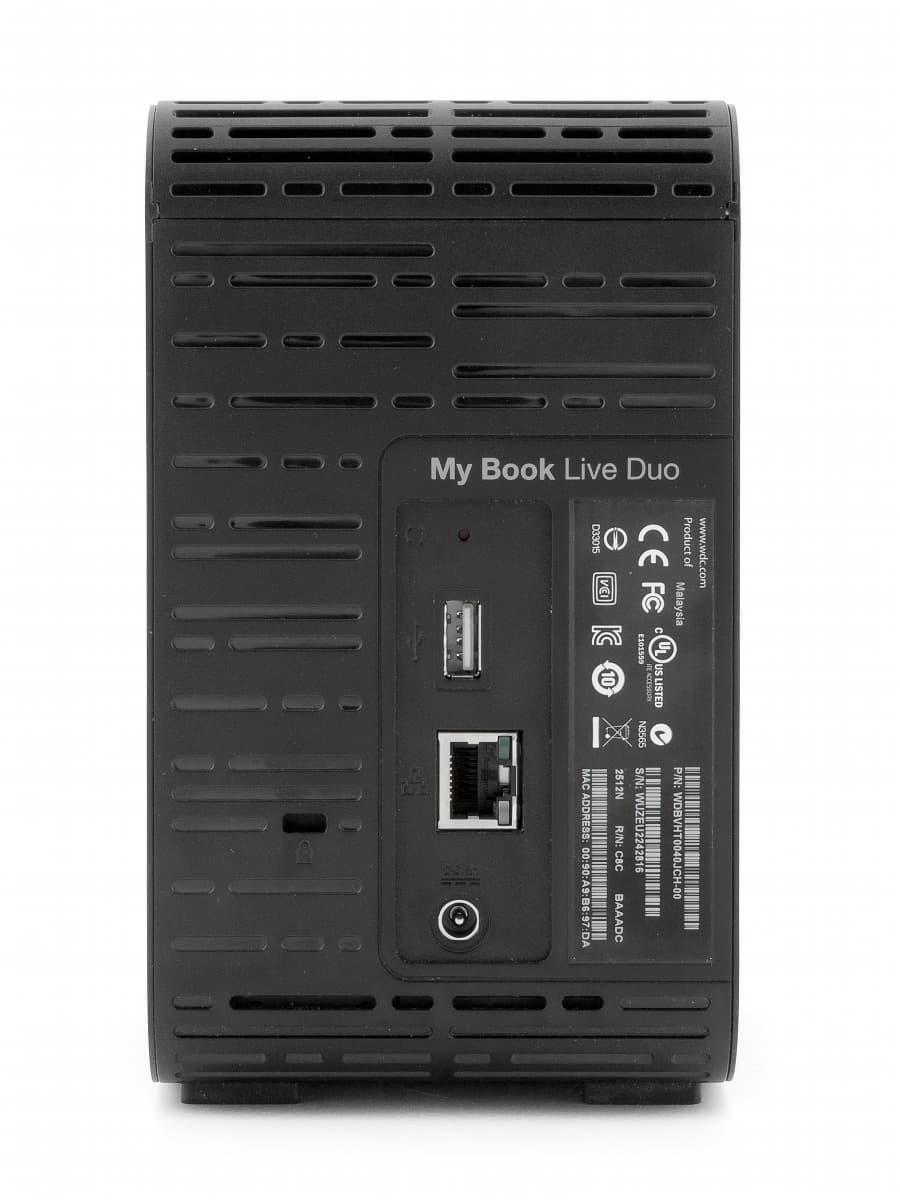

My Book Live Duo имеет один порт USB 2.0, расположенный на задней панели. К нему можно подключать только дополнительные накопители. Допускается использование USB-хаба для увеличения числа одновременно работающих устройств. На внешних дисках можно использовать несколько разделов. Полностью поддерживаются файловые системы FAT32, NTFS, HFS+, EXT2/3/4 и XFS. Каждый накопитель или раздел будет представлен в сети отдельной общей папкой. По-умолчанию к ней установлен неограниченный доступ и они включены в работу медиасерверов. Имя ресурса и доступ к нему можно изменить. Все изменения сохраняются только до переподключения внешнего устройства.

Безопасное отключение устройств осуществляется через веб-интерфейс или утилиту WD Quick View.

Дополнительные функции и расширение возможностей

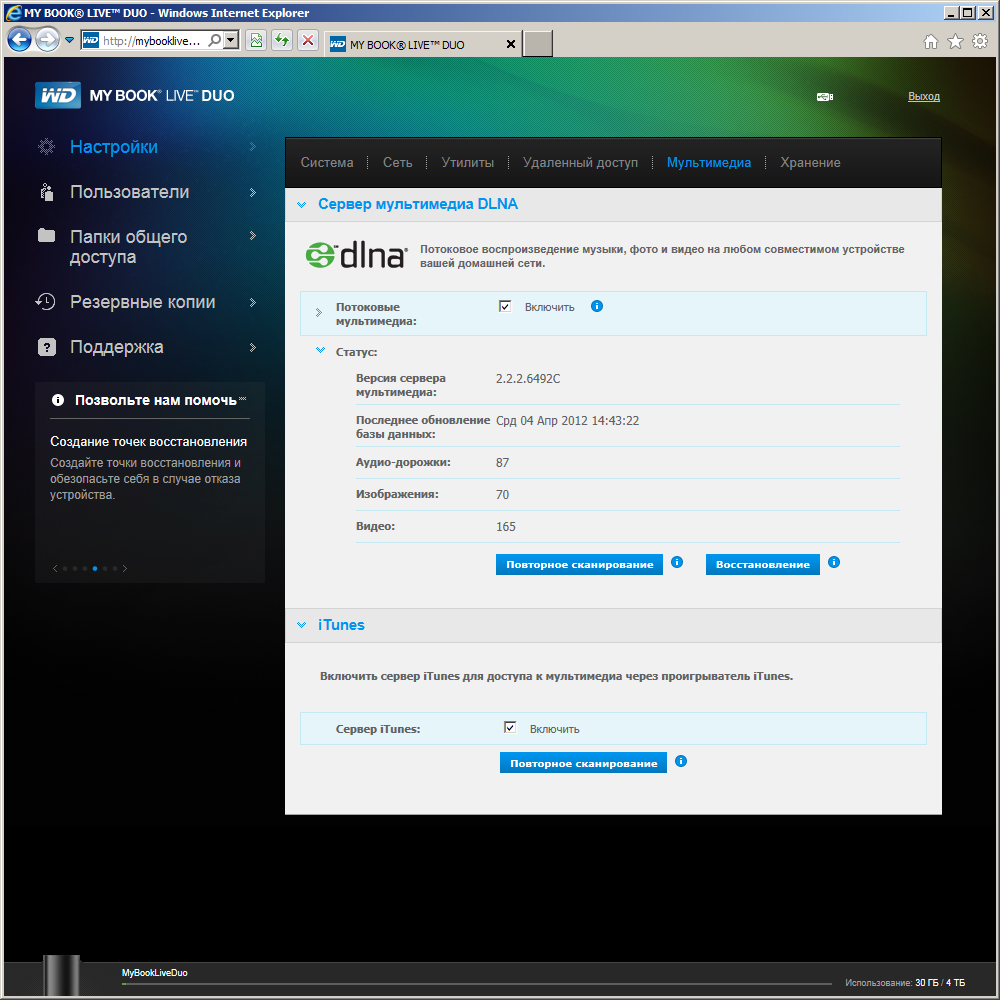

В накопителе предусмотрена реализация двух мультимедиа сервисов — сервера DLNA и удаленной библиотеки iTunes. Если эти сервисы не требуются — их можно отключить. Выбор необходимых директорий для сканирования DLNA осуществляется через опции общих папок.

Поддерживаются все современные медиаформаты, включая JPEG, GIF, BMP, TIFF, PNG, WAV, MP3, M4A, AAC, WMA, OGG, FLAC, AC3, AVI, MP4, M4V, MKV, WMV, MOV, MPEG, M2TS, TS, MTS. К сожалению, пользоваться сервером DLNA неудобно — навигация по папкам очень медленная (пять и более секунд для перехода в новую директорию), на некоторых клиентах вместо полноразмерных фотографий и видео отображается только подготовленное накопителем мини-превью, наблюдаются задержки в просмотре видео высокого разрешения. Возможно, что с медиаплеером производства WD, все будет работать гладко и хорошо, но у нас не нашлось его под рукой для проверки.

Сервер iTunes не заработал с версией программы 10.6 на ПК, так что сказать про него почти нечего. Судя по документации, он работает с аудиофайлами MP3, M4A, AAC из общей папки «Public\Shared Music».

Для резервного копирования данных с ПК пользователя можно использовать встроенные в операционные системы средства — Backup and Restore (Windows) и Time Machine (Mac OS X) или комплектную программу WD SmartWare. Эта утилита поддерживает работу с разбивкой файлов по типам и может хранить несколько версий одного и того же документа. Интересно, что и Time Machine и SmartWare записывают свои копии в скрытые папки сетевого накопителя, доступ к которым имеют только они сами. Для удаления устаревших или ненужных копий из них можно использовать специальную страничку веб-интерфейса накопителя.

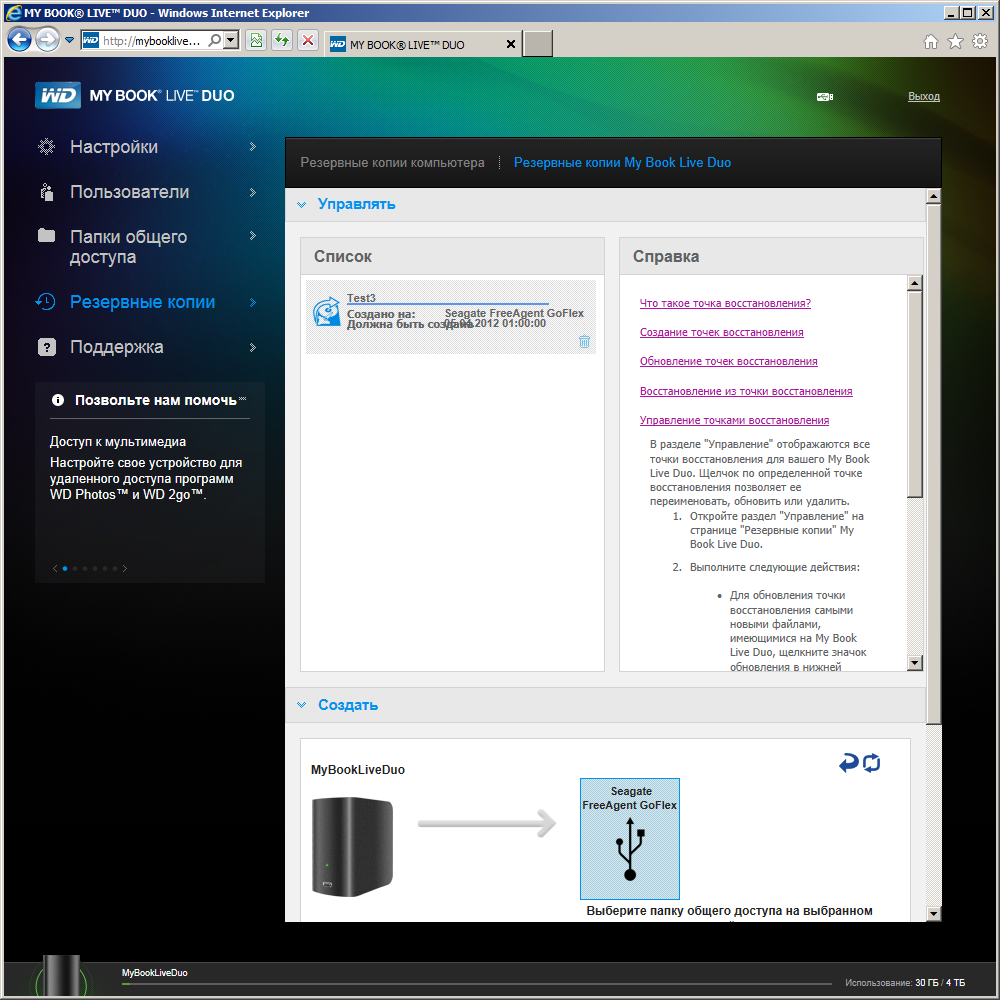

Встроенными средствами также можно организовать резервное копирование данных с самого My Book Live Duo на сетевые (SMB/CIFS) или локальные (USB) накопители. Администратор может запрограммировать нужное число задач и указать им расписание работы. К сожалению, копия делается для всего накопителя сразу, выбрать отдельные папки нельзя.

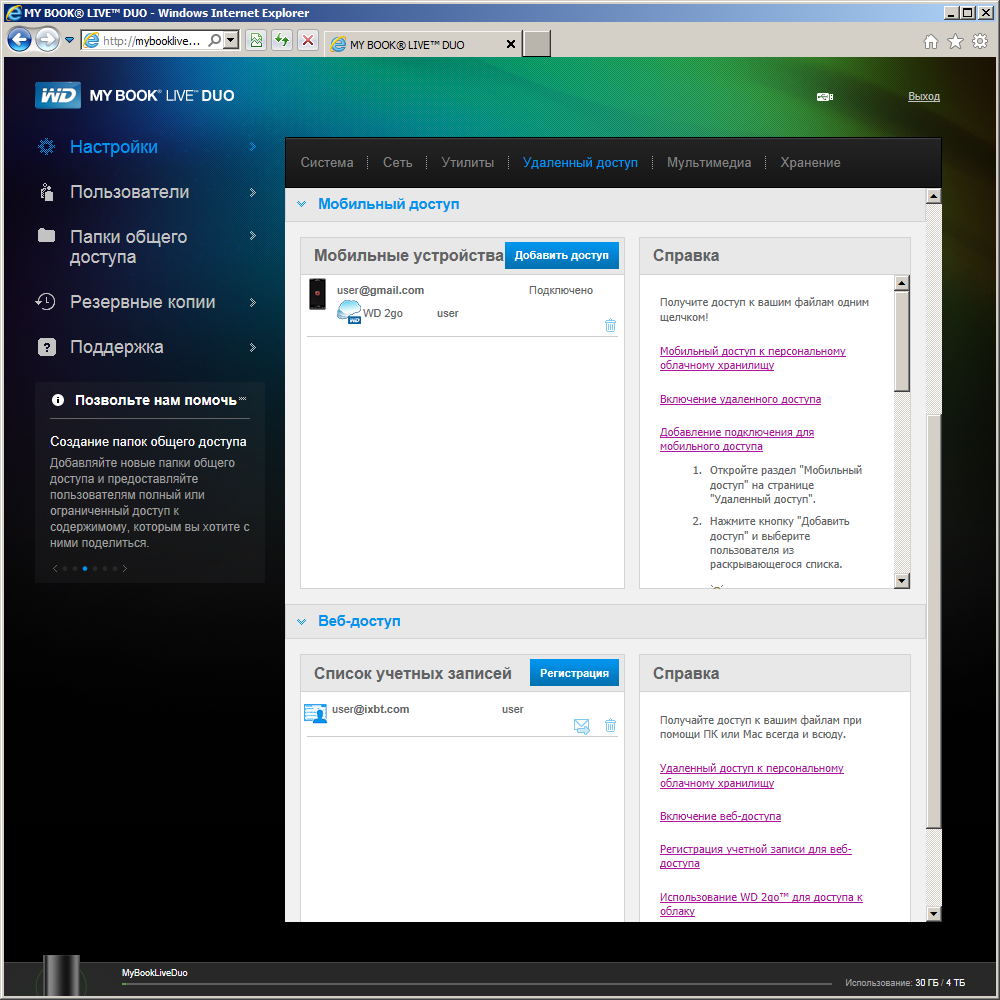

Гордое звание «облачного» накопителя удалось заслужить благодаря наличию встроенных средств удаленного доступа. Для их использования сначала нужно включить сервис в целом и проверить его статус. Судя по всему, накопитель пытается настроить роутер для трансляции портов удаленного доступа. Если это у него не получается, то пользователь может самостоятельно указать в своем роутере правила трансляции портов. При этом можно выбрать внешние номера, отличающиеся от стандартных (80 и 443). В любом случае, для быстрой работы системе требуется наличие внешнего IP-адреса у роутера. Далее у пользователя есть два варианта — работать через браузер или через специальные программы на мобильном устройстве (Android или iOS).

Рассмотрим сначала первый. После создания нужного пользователя на самом накопителе, вы должны сопоставить его с внешним аккаунтом на сервере WD 2go. Для этого в устройстве указывается адрес почты человека, которого вы хотите пригласить (можно указать и свой собственный адрес), на него приходит специальная ссылка, открытие которой подтверждает аккаунт и позволяет установить пароль.

После входа с ним на сервер www.wd2go.com, пользователь видит все доступные ему устройства (напомним, что данный аккаунт привязан к адресу электронной почты и может работать сразу с несколькими разными накопителями) и может подключиться к любому из них. При этом ему потребуется еще ввести пароль локального пользователя данного накопителя. Далее он увидит список доступных ему ресурсов и сможет открыть любой из них в стандартном проводнике Windows или Mac OS. В целом система работает достаточно неплохо и не требует специальных знаний и больших усилий по настройке. Скорость работы зависит от использованных интернет-каналов. В нашем тестировании получились цифры около 2 МБ/с. Этого вполне хватает для комфортной работы с большинством обычных документов.

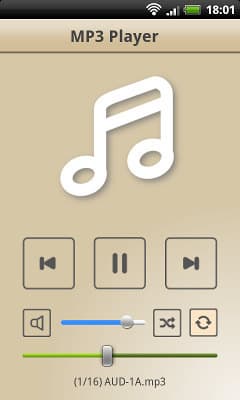

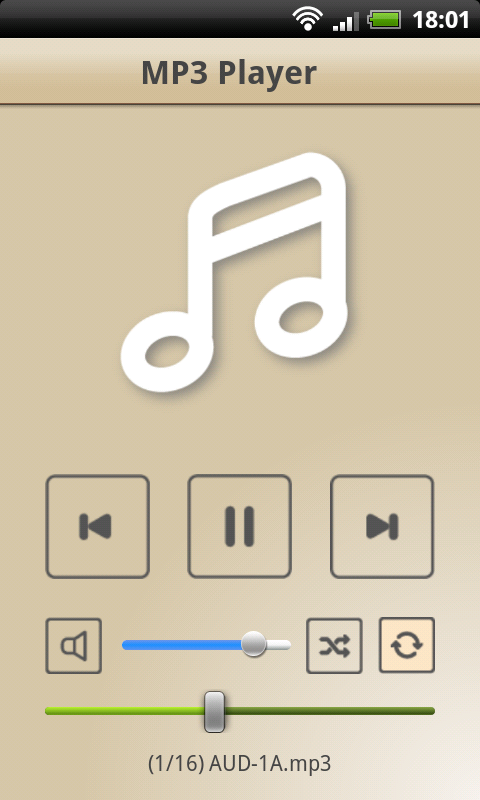

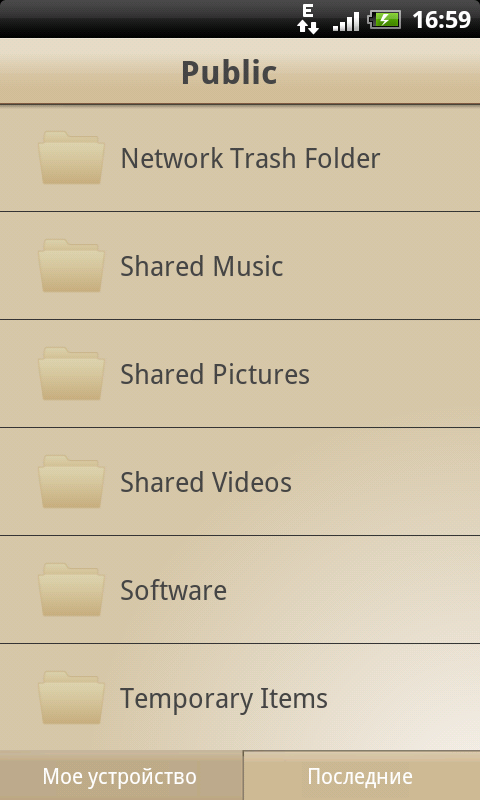

Второй вариант — доступ с мобильных устройств. Он подразумевает установку специальных программ на смартфон и последующую регистрацию устройства через ввод специального кода. В результате этого также создается связь между утилитой на телефоне и локальным аккаунтом пользователя на сетевом накопителе. Программ в настоящий момент есть три — WD 2go, WD Photos и WD 2go Pro. Первые две бесплатны и позволяют получить доступ к документам (только просмотр в совместимых программах на телефоне, в том числе потоковая трансляция музыки и видео) в общих папках и просматривать JPEG-фотографии из директории «Public\Shared Pictures». Платная версия утилиты WD 2go имеет еще несколько функций, таких как скачивание документов, синхронизация папок с мобильным устройством, отправка файлов по электронной почте и другие.

Отметим, что версии программ для iOS немного более интересны, чем для Android. В частности, WD Photos позволяет закачивать фотографии из мобильного устройства на сетевой накопитель.

Администратор системы может в любой момент отменить удаленный доступ пользователям, удалив записи о них из системы.

Также надо заметить, что удаленный доступ в данном случае касается только работы с файлами, изменить настройки устройства (например, добавить пользователя) через него нельзя. Эту задачу можно решить обычными средствами для удаленного доступа к основному веб-интерфейсу накопителя с настройкой роутера.

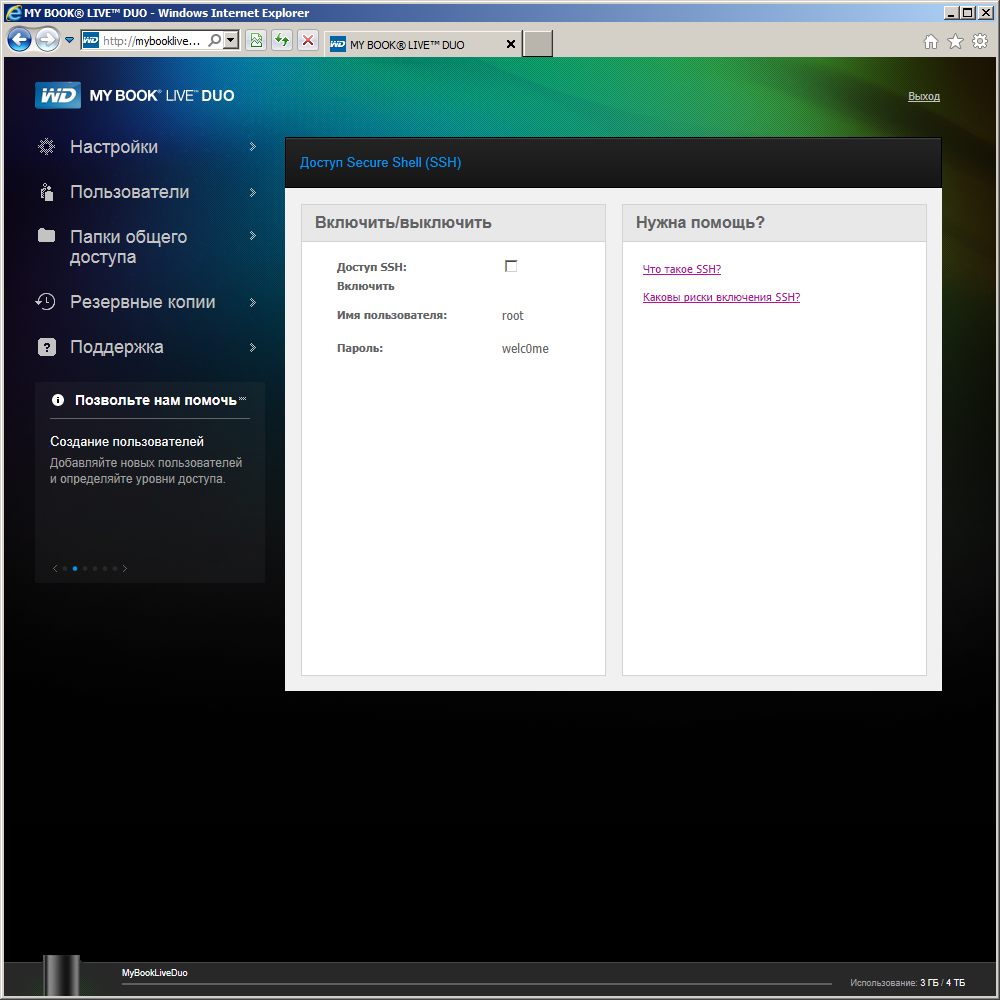

При доступе по специальной ссылке, пользователь сможет включить SSH-доступ к устройству и установить собственные программы и утилиты. Несмотря на то, что накопитель собран на относительно редкой сегодня аппаратной архитектуре PowerPC, ее каталог Optware не уступает ARM, а необходимые для работы этой функции файлы уже присутствуют в прошивке.

Производительность

Тестирование производительности проводилось с комплектными винчестерами WD20EARX. Для программы Intel NASPT мы использовали новые шаблоны с файлами большого размера. Были проверены оба варианта конфигурации устройства — объединение дисков и зеркальный массив.

По результатам видно, что производительность мало зависит от выбора типа дискового массива. Скорость работы устройства в случае работы с одним файлом большого размера составляет более 65 МБ/с на чтение и около 25 МБ/с при записи. Показатели чтения по современным меркам можно оценить как средние, а вот запись даже у бюджетных устройство других производителей часто осуществляется быстрее. Увеличение числа потоков последовательных операций, а также изменение типа операций на случайные, приводят к снижению скорости чтения до уровня 30 МБ/с. Скорость записи в несколько потоков немного растет, по сравнению с одним. Случайные операции записи накопитель может осуществлять на скорости около 15 МБ/с.

Видно, что рекордов по скорости устройство не ставит, но учитывая позиционирование и стоимость, для многих пользователей показанных результатов будет вполне достаточно.

Выводы

Двухдисковый сетевой накопитель Western Digital My Book Live Duo позволит вам быстро и просто организовать сетевое хранение документов. Устройство готово к работе «из коробки», а большой объем комплектных винчестеров позволит, по крайней мере, на некоторое время, забыть о проблемах со свободным местом на жестких дисках компьютеров и ноутбуков. Накопитель имеет красивый и практичный внешний вид, изготовлен из качественных материалов и предлагается по привлекательной цене. Также обратим внимание на отсутствие вентилятора в системе охлаждения, что делаем устройство одним из самых тихих в его классе.

Аппаратная платформа устройства обеспечивает не очень высокие скорости чтения и записи данных, но во многих случаях этого будет вполне достаточно. Конфигурацию дисков можно изменить на зеркальный массив без потери данных. А наличие порта USB позволит еще больше увеличить объем сетевого хранилища или организовать дополнительное резервное копирование данных.

С точки зрения возможностей встроенного программного обеспечения устройство представляет собой классический сетевой накопитель с доступом к документам по протоколам SMB/CIFS, AFP, FTP и NFS. Наличие AFP и совместимость с Time Machine позволяет рекомендовать данную модель и пользователям Mac. В устройстве есть также DLNA-медиасервер, который можно использовать для потоковой трансляции файлов на совместимые медиаплееры. Подготовленные пользователи, используя доступ к консоли, смогут установить на устройство дополнительное программное обеспечение, расширяющее возможности устройства. Отдельно нужно отметить средства удаленного доступа к данным с ПК и мобильных устройств. Они отличаются простой настройкой и удобным управлением.

Средняя розничная цена WD My Book Live Duo в Москве, актуальная на момент чтения вами данной статьи, составляет: с двумя дисками по 2 ТБ — Н/Д(0), с двумя дисками по 3 ТБ — Н/Д(0).



Благодарим компанию Western Digital
за предоставленное на тестирование оборудование
