Сетевой накопитель QNAP HS-210

Современный рынок домашних сетевых накопителей предлагает потребителям множество моделей, отличающихся по производительности, функционалу и конечно стоимости. Но что касается дизайна, большинство устройств представлены в традиционном формате, когда жесткие диски внутри корпуса установлены вертикально. Данная конструкция позволяет обеспечить достаточно компактные размеры и установку эффективного активного охлаждения на задней панели.

В конце прошлого года компания QNAP, один из признанных лидеров рынка, решила сломать этот стереотип и представила сетевой накопитель HS-210 отличающийся необычным дизайном и отсутствием вентиляторов. Данная модель будет хорошо смотреться в гостиной или в стойке под телевизором и при этом не будет раздражать пользователя высоким уровнем шума.

Насколько хорошо дизайнеры справились со своей задачей, какие особенности и производительность имеет данная модель, мы проверим в этом материале.

Комплект поставки и внешний вид

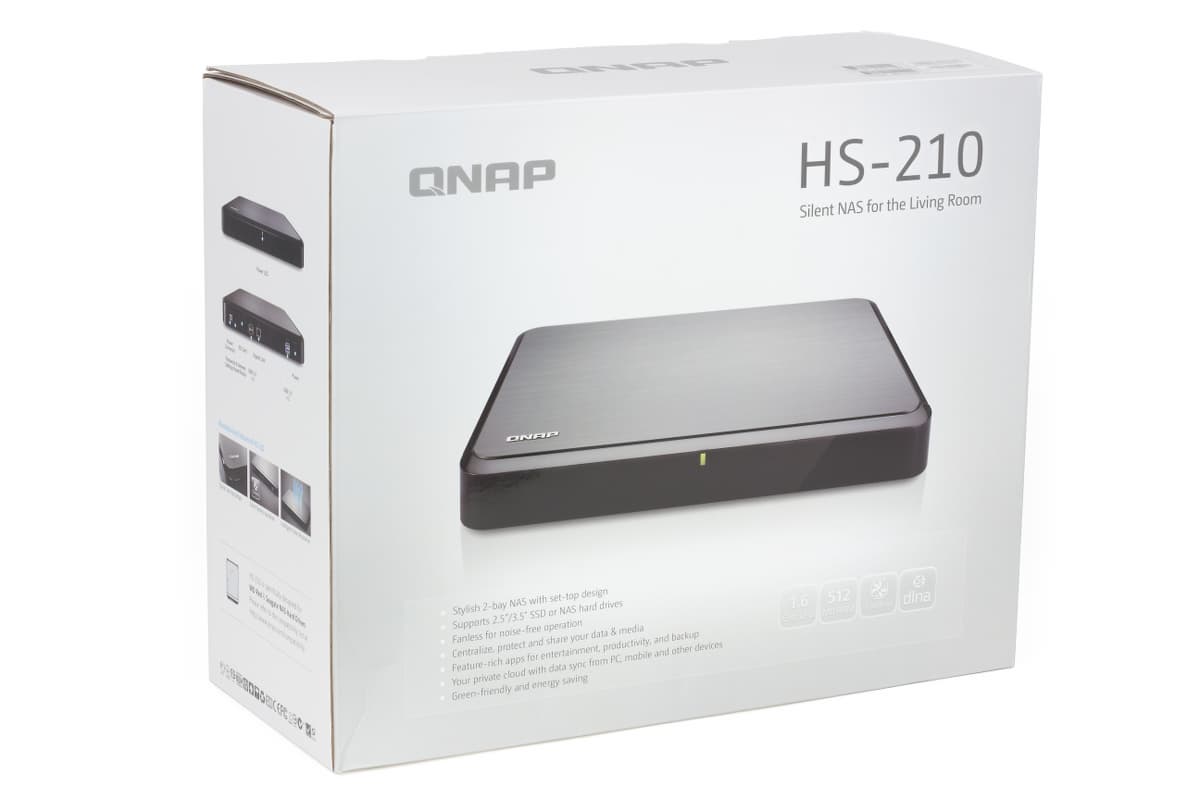

Устройство поставляется в необычно крупной коробке. Светлым и красивым оформлением она чем-то напоминает продукты Apple. На упаковке есть фотография накопителя, технические характеристики и описание возможностей. Сам накопитель занимает меньше трети пространства в коробке, так что повреждения при транспортировке маловероятны.

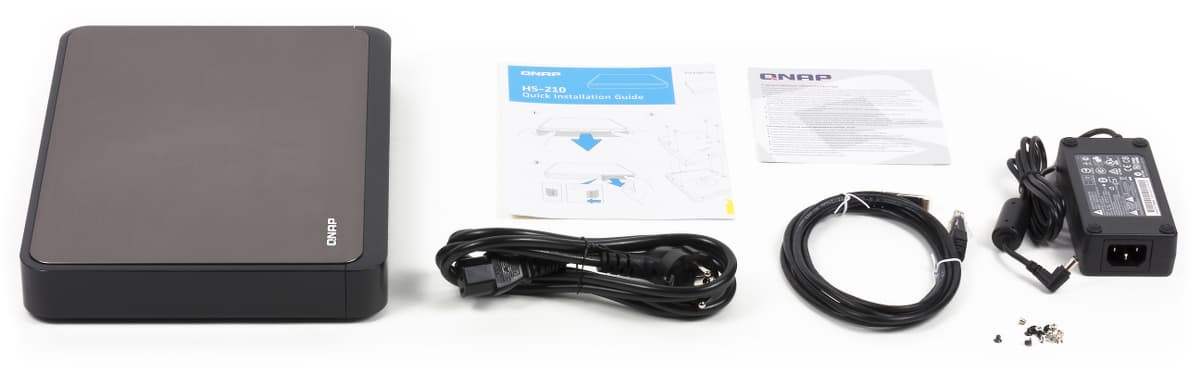

В комплект входит внешний блок питания 12 В 5 А, кабель для него, сетевой патч-корд черного цвета, комплект винтов для крепления дисков, листовка по началу работы и гарантийный талон. Наконец производитель отказался от устаревшего компакт-диска. Учитывая, что запустить систему в работу можно с мобильного устройства, это выглядит вполне логичным шагом.

Необходимые программы можно загрузить с сайта производителя. Отметим, что недавно компания изменила его дизайн и новая версия выглядит достаточно интересно. На сайте доступна информация о продуктах и программном обеспечении, демоверсия интерфейса, раздел для разработчиков и техподдержка. Из фирменных программ упомянем Qfinder для поиска и управления устройствами в сети, myQNAPcloud Connect для настройки удаленного доступа, Qsync для синхронизации данных на локальном ПК с NAS, программу резервирования NetBak и утилиту управления системой автономной загрузки файлов QGet. Все они есть в версиях для Microsoft Windows, три утилиты также поддерживают работу в Mac OS , а две и в Linux.

В прошлых статьях высокопроизводительных устройств QNAP мы сетовали на отсутствие прогресса в конструкции корпусов. Но модель HS-210 нас приятно удивила. Наконец сетевой накопитель стал больше похож на бытовое устройство, а не на какую-то «железку» из серверной комнаты. Справедливости ради стоит заметить, что конечно внешний вид и дизайн данного класса устройств не играет такой большой роли, как, скажем, мониторов или ноутбуков. Но поскольку развитие ИТ-технологий идет в сторону массового пользователя, значение этих параметров растет. И если раньше QNAP уделяла им, на наш взгляд, не очень много внимания, то эта модель предстала совсем в другом свете.

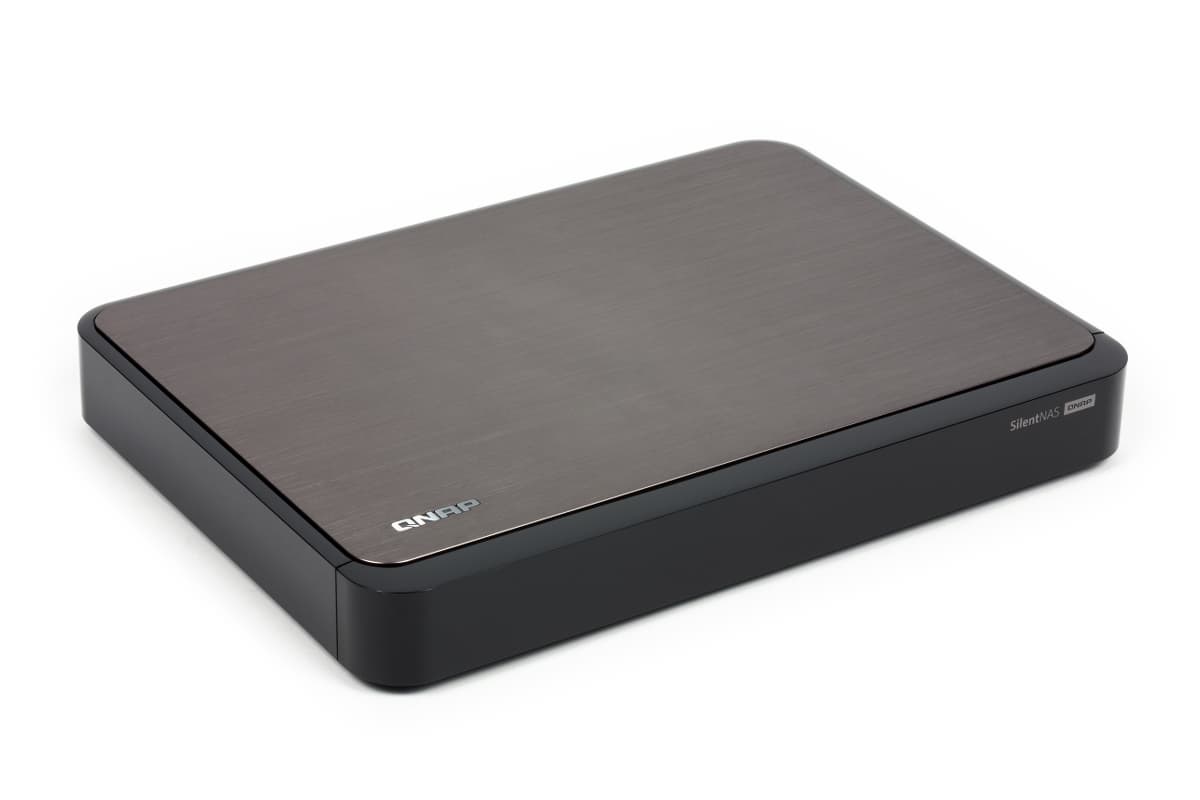

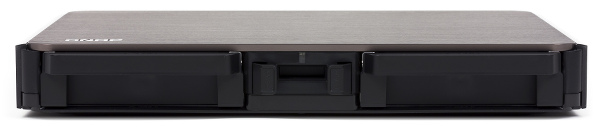

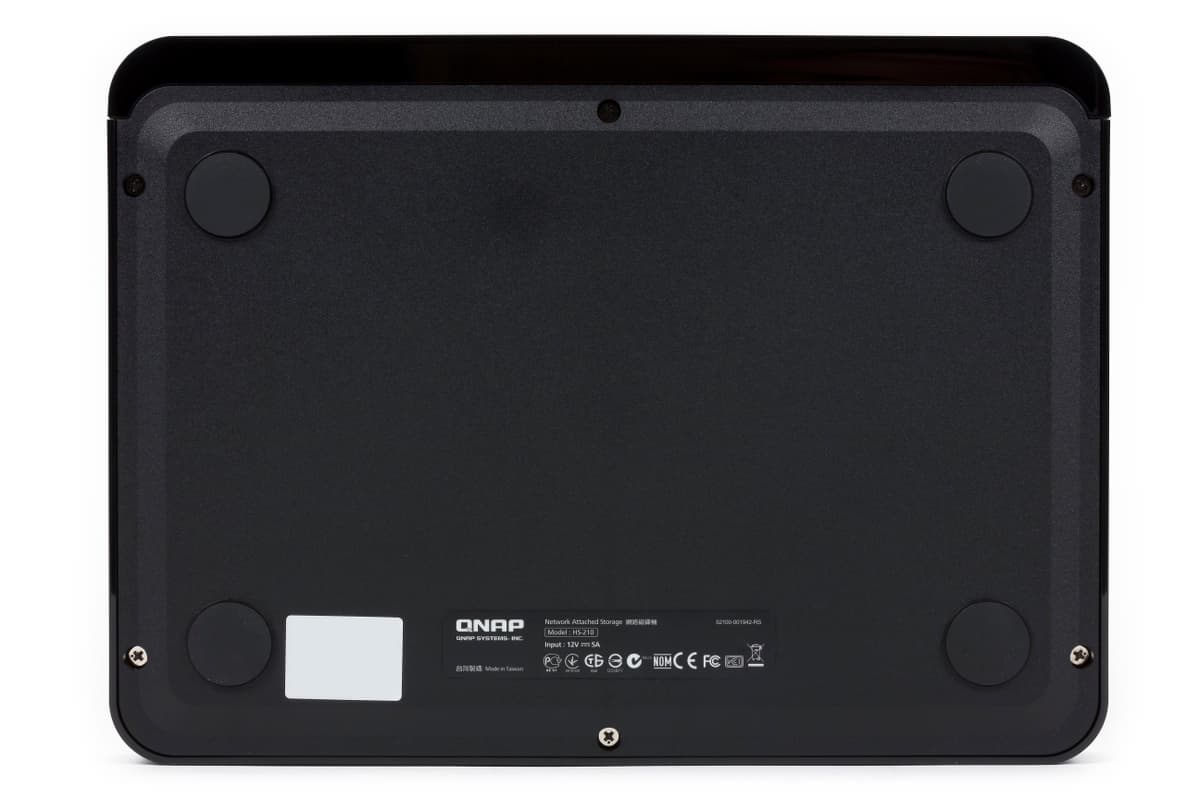

Устройство имеет необычный формфактор с размерами 302×220×41 мм, больше напоминающий медиаплеер или другое оборудования для стойки с аудио-видео под телевизором. Напомним, что стандартная ширина подобного оборудования — 43 сантиметра. Так что вполне можно ожидать появления аналогичных устройств и на большее количество винчестеров.

Одной из ключевых особенностей устройства является отсутствие активного охлаждения. Это означает, что накопитель будет абсолютно тихим в режиме сна винчестеров, да и во время их работы уровень шума очень мал. Про температурный режим поговорим чуть позже, во время тестирования. Кстати, еще одним следствием отсутствия вентиляторов (и наличия герметичного корпуса) является исключение возможности накопления пыли внутри устройства.

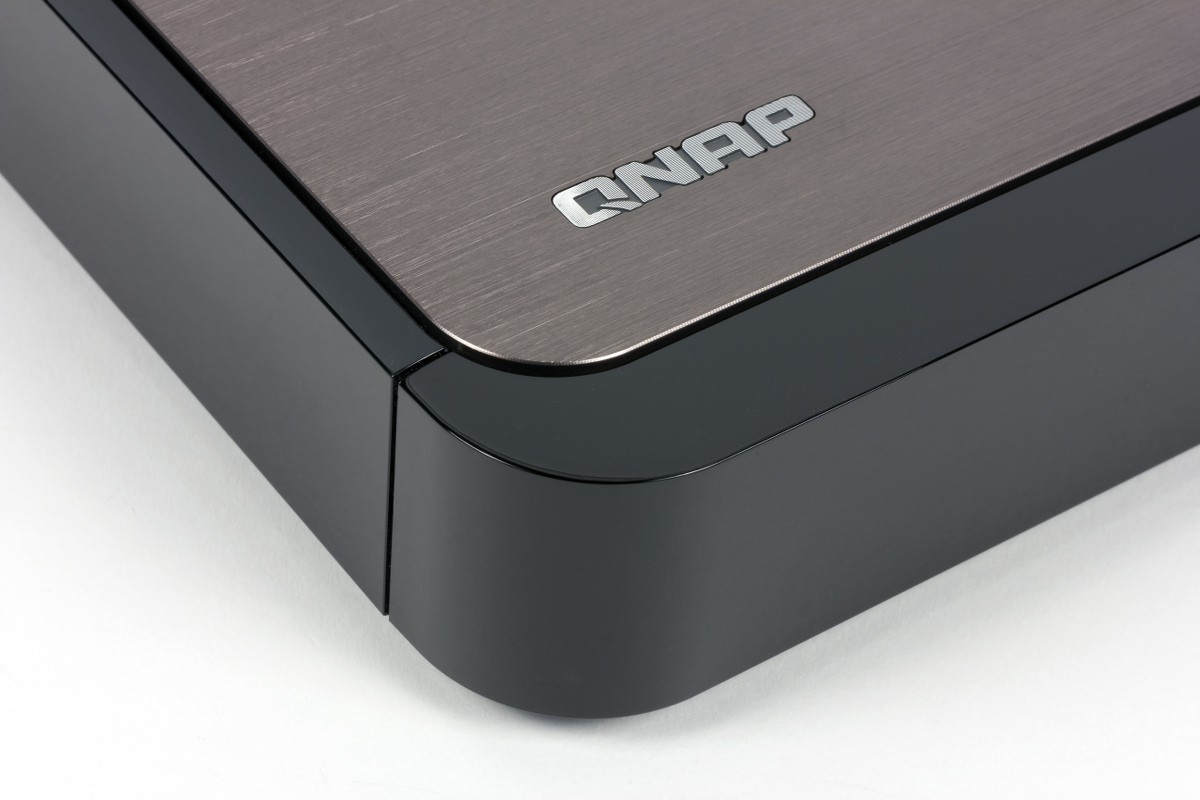

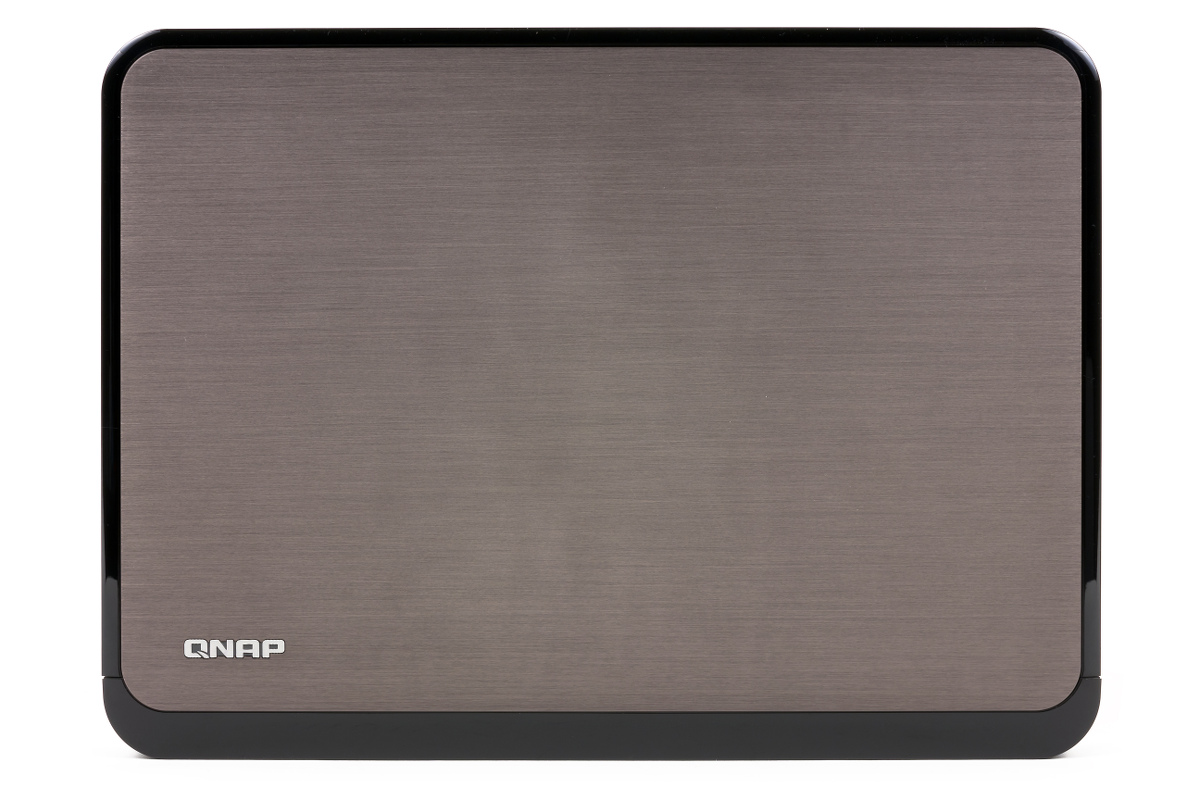

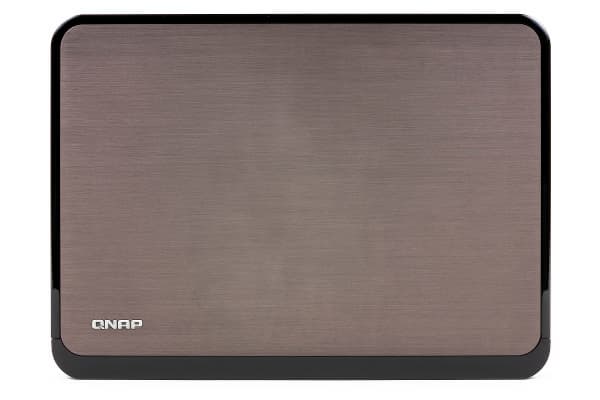

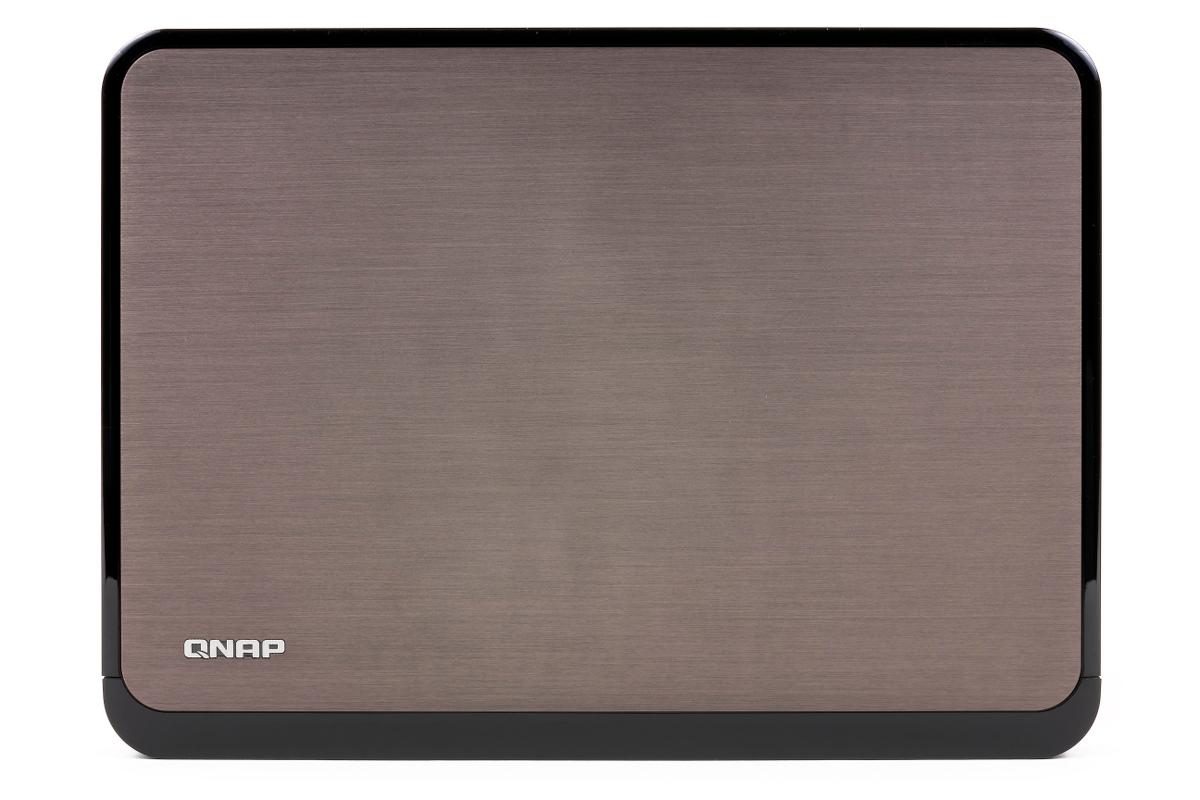

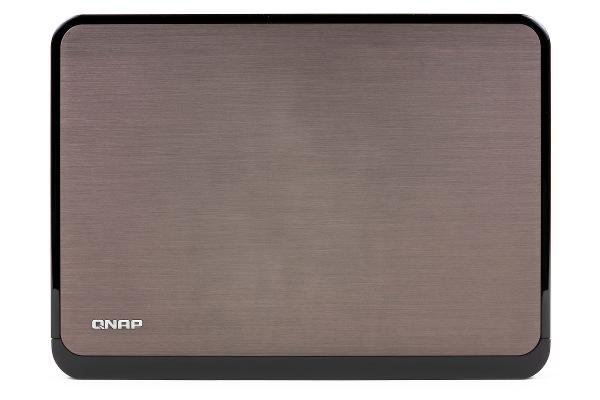

Накопитель имеет темный цвет корпуса. Верхняя панель — металлическая с красивой фактурой. В ближнем левом углу расположен логотип производителя. Рамка по контуру изготовлена из черного пластика и имеет глянцевое покрытие. Пожалуй, это наиболее спорный момент, учитывая, что устройство не всегда получится разместить внутри закрытой тумбы. Дно из темного матового пластика и имеет четыре невысокие резиновые ножки стоит устройство на них очень крепко.

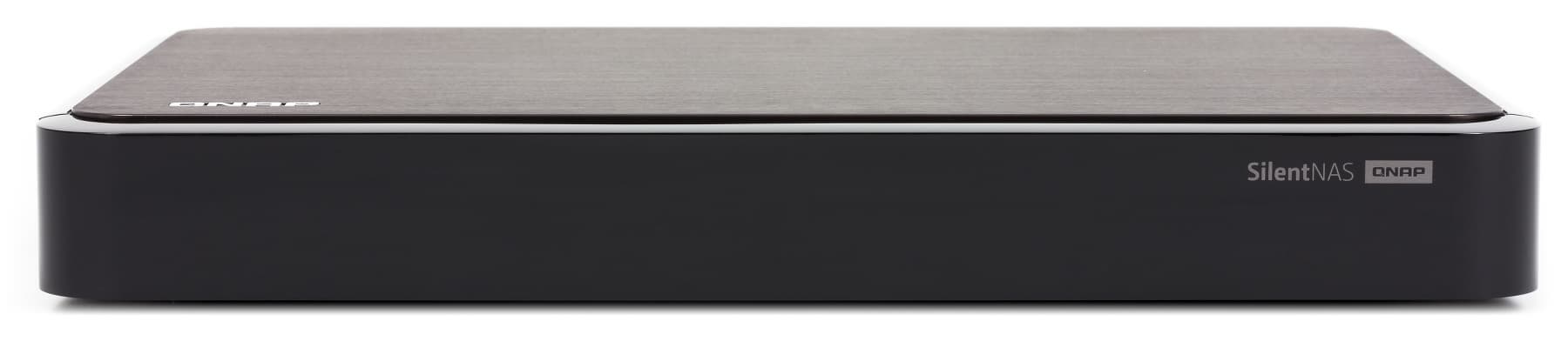

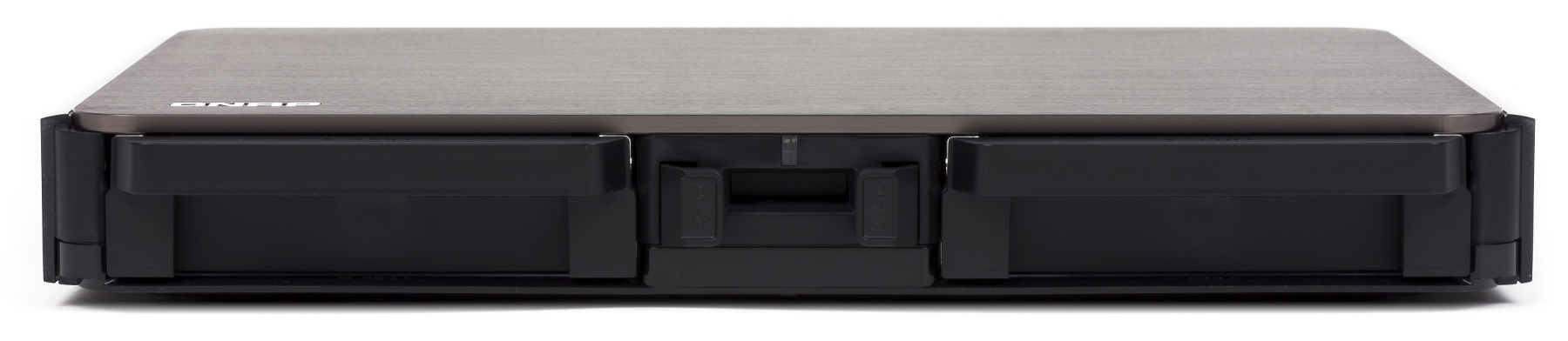

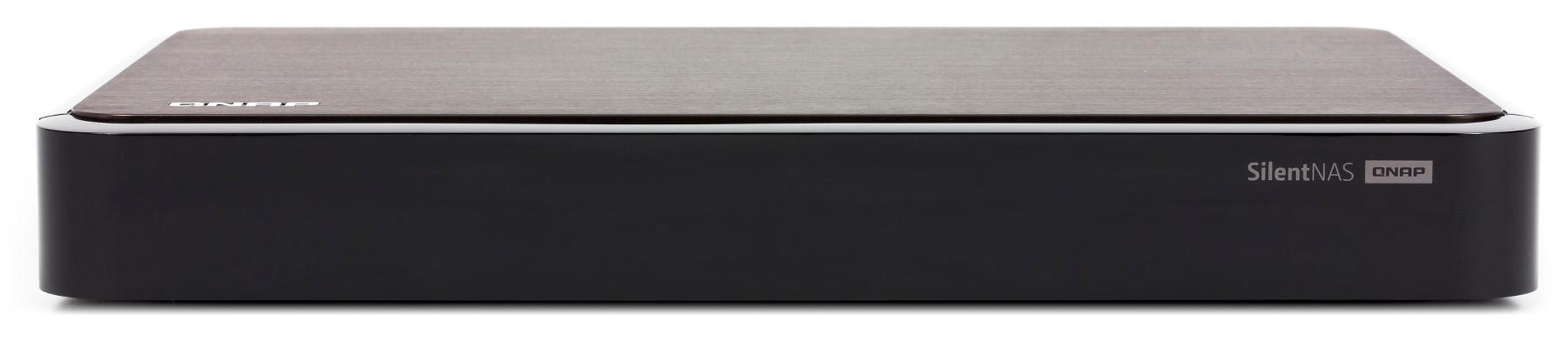

В центре передней панели есть единственный двуцветный индикатор. Во время работы он не очень ярко горит зеленым, а в режиме сна выключается. Интересно, что в данном случае под сном понимается отключение внутренних дисков, при этом накопитель может активно работать по сети с подключенным внешним винчестером.

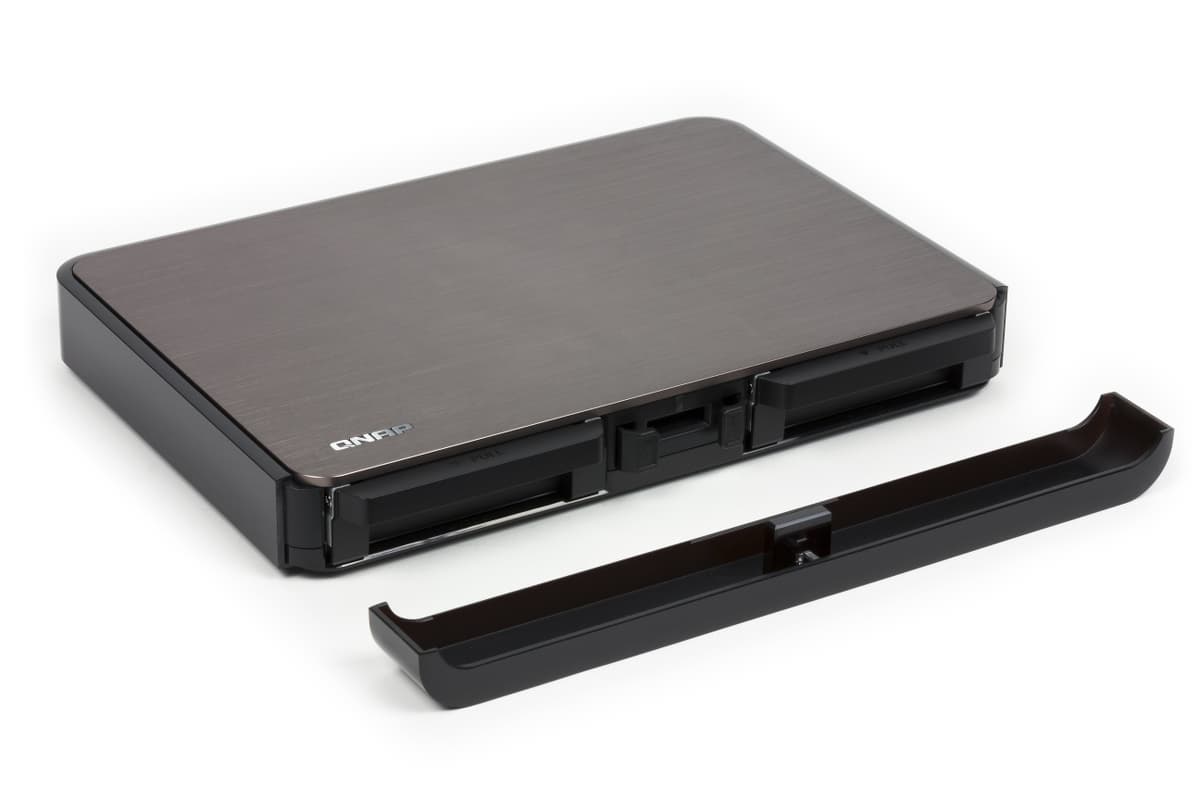

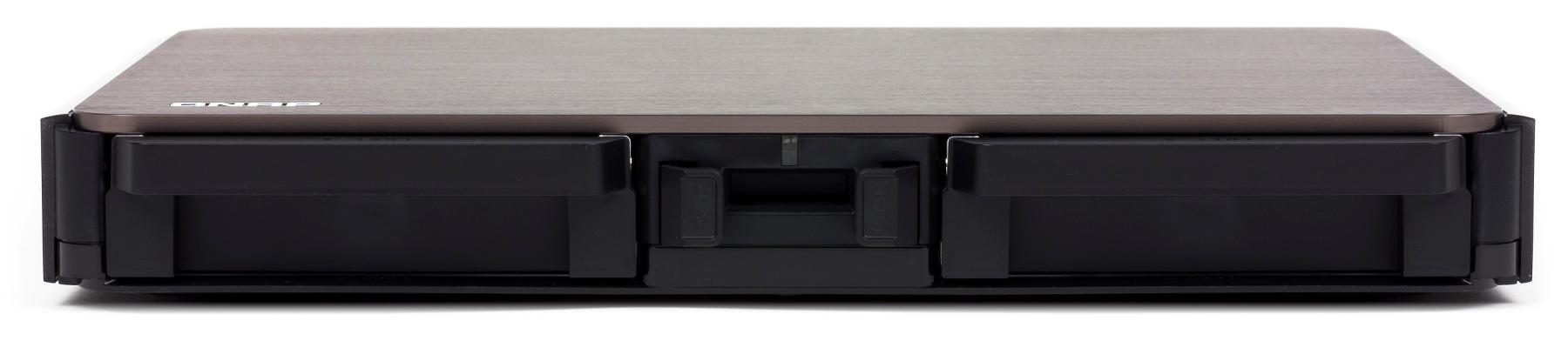

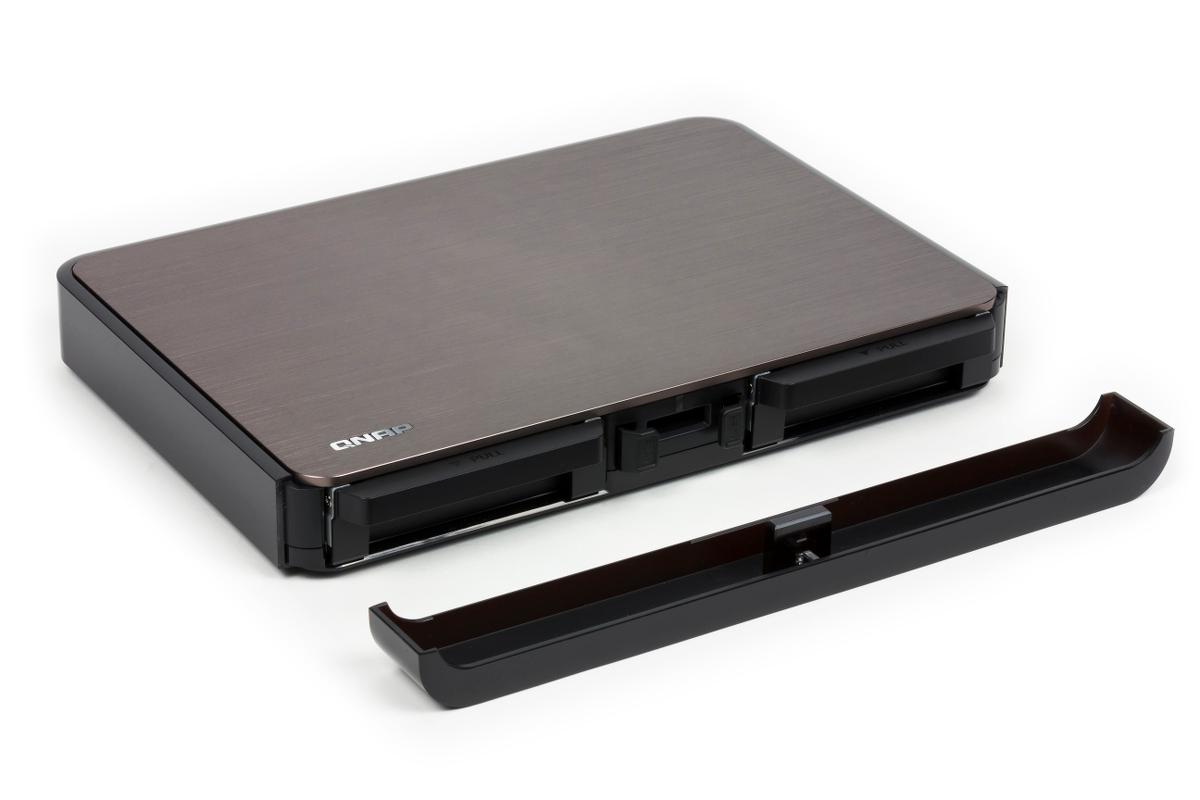

Очень оригинально реализовано крепление этой панели, за которой находятся дисковые отсеки, — сильный магнит расположен как раз под индикатором. Так что и снять ее легко и держится она крепко.

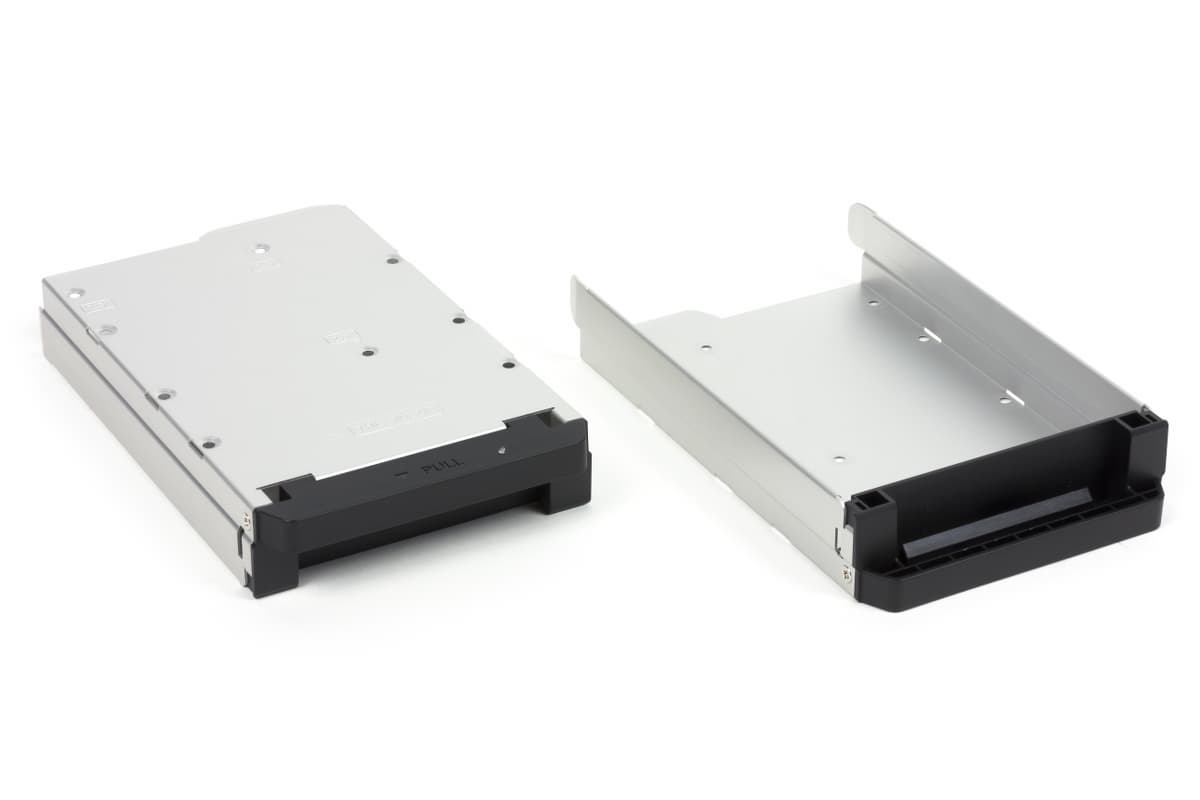

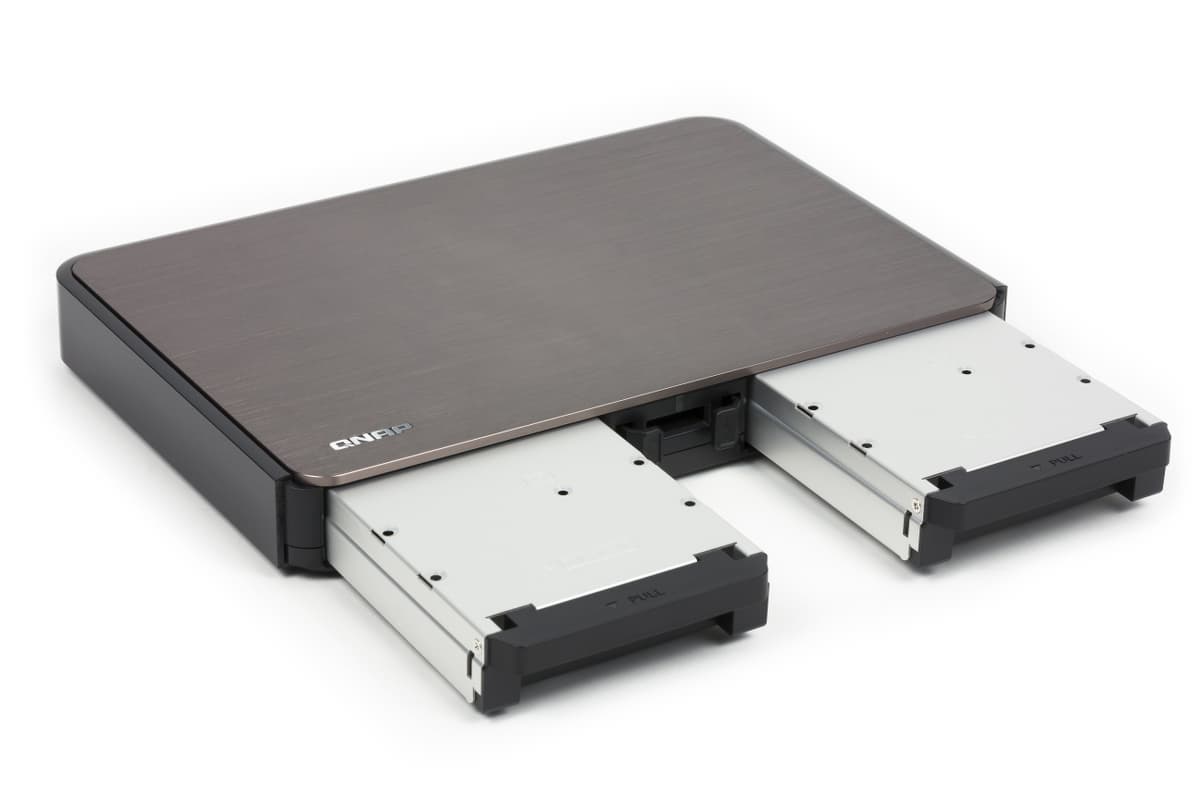

Винчестеры устанавливаются в специальные корзины и задвигаются в корпус. Крепление обеспечивают специальные защелки. Эта конструкция получилась достаточно надежной. Никаких паразитных вибраций или шума во время работы нет.

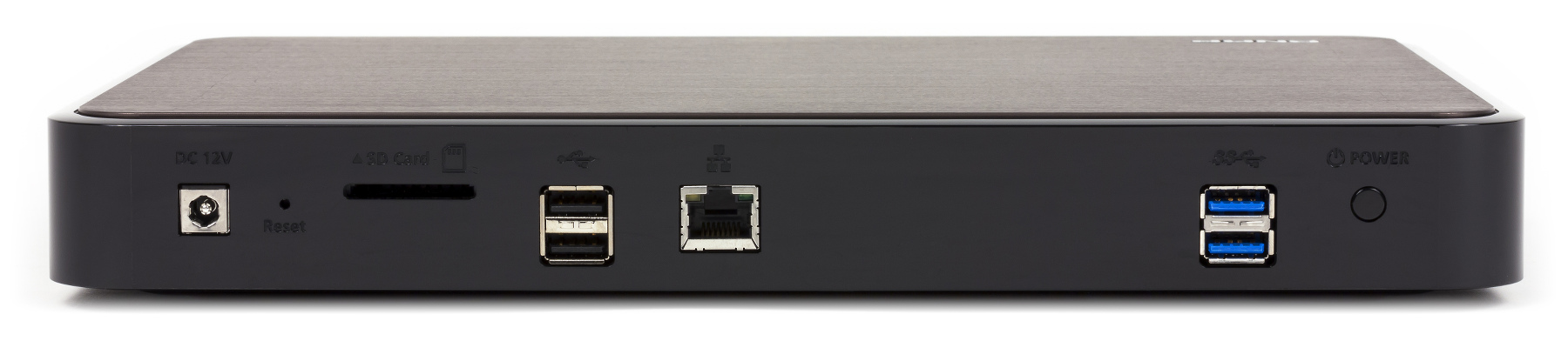

На задней панели отсутствует традиционная решетка вентилятора. Есть только разъемы и пара кнопок. Одна из них отвечает за включение питания устройства, а вторая, скрытая, позволяет сбросить настройки. Устройство оборудовано четырьмя портами USB, два имеют поддержку стандарта 2.0, а еще два — 3.0.

Дополнительно присутствует слот для карт памяти SDHC, хотя зачем он может понадобиться, да еще и сзади — не очень понятно. Здесь же находится вход блока питания и сетевой гигабитный порт со встроенными индикаторами. С точки зрения удобства стоит обратить внимание на кнопку питания. При попытке подключения кабелей к USB можно случайно ее нажать. Также упомянем, что разъемы шины USB и слот для карты памяти перевернуты.

В целом, впечатление по внешнему виду модель производит очень приятное. Использованный формат, несомненно, придется по вкусу многим пользователям, а отсутствие вентилятора позволяет установить накопитель и в жилом помещении не опасаясь за высокий уровень шума. Замечание есть только к использованию глянцевого покрытия на торцах корпуса.

Конструкция и аппаратные характеристики

Наиболее массивным элементом конструкции является толстая металлическая верхняя панель. По замыслу производителя, она будет помогать жестким дискам рассеивать тепло. Однако контакт с ней не очень плотный, винчестеры устанавливаются «вверх ногами» в алюминиевую рамку и между ней и панелью есть воздушная прослойка. Дно «композитное» — на основу из пластмассы под местом установки винчестеров прикреплены две пластины из алюминия. Центральная часть выполнена из пластика, закрывает все торцы и имеет съемную панель спереди.

Внутри находится единственная печатная плата сложной Т-образной формы. На ней установлен уже немолодой чип Marvell 88F6282, относящийся к серии Armada 300. Он имеет одно ядро ARM, работающее в данной модели на 1,6 ГГц. Объем оперативной памяти составляет 512 МБ, а загрузчик операционной системы нахоодится во флэшчипе на 16 МБ. Два порта SATA и сетевой гигабитный контроллер реализованы в основной SoC, последнему помогает внешняя микросхема Marvell 88E1318. Для реализации портов USB 3.0 используется контроллер EtronTech EJ168A. Для двух портов USB 2.0 и слота для карты памяти установлены GL850G и GL823 соответственно. В целом платформу можно отнести к современному начальному уровню по классификации лидеров рынка. Отличает ее, пожалуй, только наличие портов USB 3.0.

Радиатором процессора также служит верхняя панель, с которой он связан термоинтерфейсом. На плате можно заметить неподписанный (возможно консольный) разъем и место установки коннектора для вентилятора.

В момент включения с нашими тестовыми винчестерами WD10EFRX серии WD Red, потребление составляло до 20 Вт. Максимальное потребление во время активной работы дисков — примерно 13 Вт, режим сна с выключением моторов требует 6 Вт. Напомним, что использованный нами для проверки прибор в этом диапазоне не очень точный, но то, что цифры действительно невысокие определить можно.

Тестирование накопителя проводилось с версией программного обеспечения 4.1.0 build 1219.

Сборка и настройка

Компания постаралась упростить настройку устройства для начинающих пользователей. В данном случае речь идет о том, что предлагается зайти на специально подготовленный сайт производителя, где приводится пошаговая инструкция с иллюстрациями для каждой модели. Первый этап — установка винчестеров — описан и на комплектной листовке. Для него вам потребуется крестовая отвертка. Винчестеры формата 3,5″ или 2,5″ прикрепляются к специальным рамкам и устанавливаются внутрь корпуса устройства. После подключения сетевого кабеля и кабеля питания нужно включить накопитель расположенной на задней панели кнопкой. В официальном списке совместимости представлены только винчестеры серий WD Red и Seagate NAS. Данное ограничение сложно считать существенным, поскольку именно эти модели являются сегодня наиболее удачным выбором для домашних сетевых накопителей. Выбраны они были по относительно невысокому тепловыделению.

Завершив эти действия, предлагается перейти к установке встроенного программного обеспечения. Здесь есть несколько вариантов. Традиционный — использование утилиты QFinder. Она находит накопитель в сети, задает несколько вопросов (имя устройства, пароль администратора, время и другие), загружает свежую прошивку с сервера производителя и устанавливает на устройство.

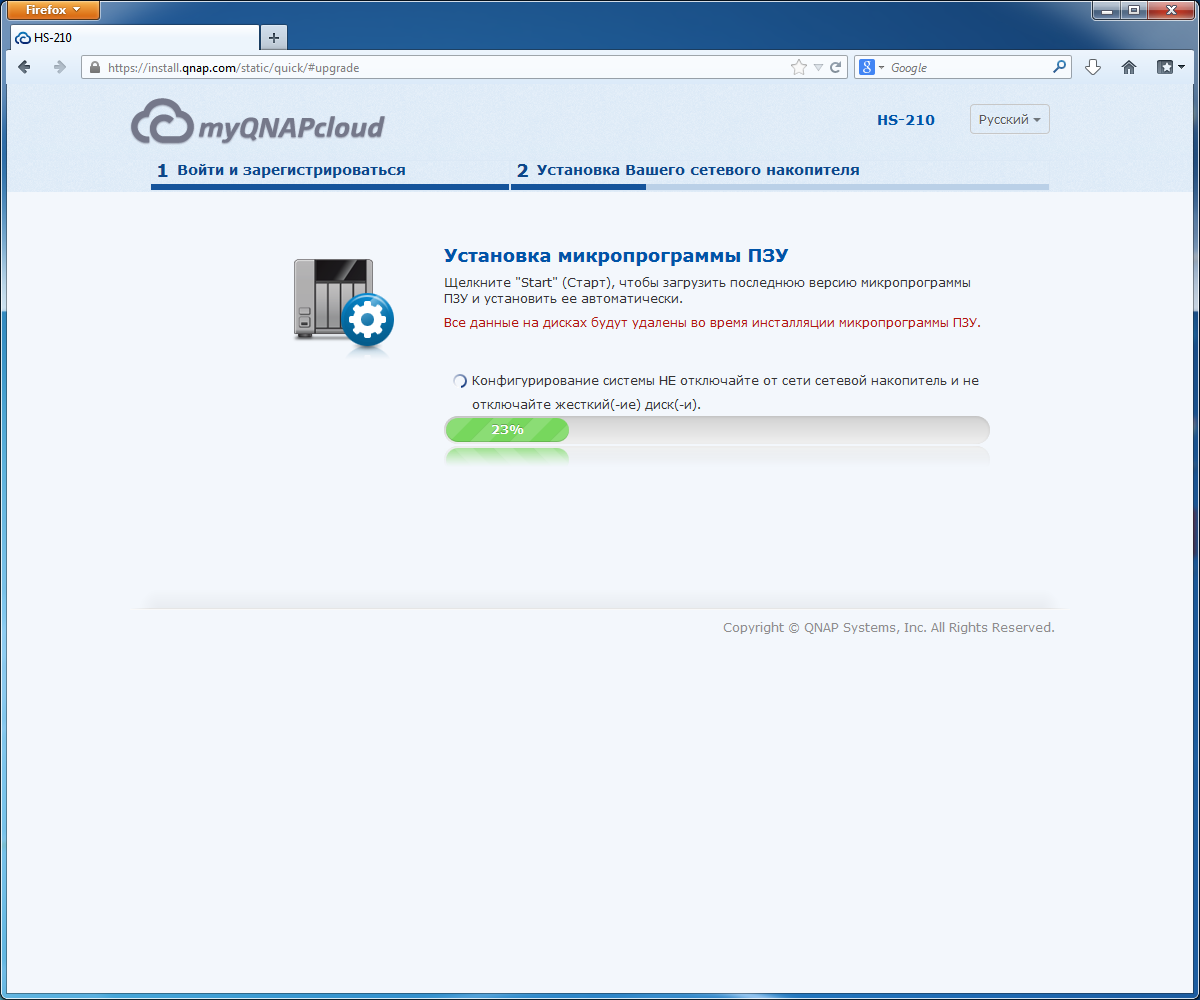

Второй способ — «облачная» установка через браузер на компьютере. Для этого вы переходите на специальный сайт и вводите на нем указанный в комплектной листовке восьмизначный цифровой идентификатор устройства. Далее потребуется завести аккаунт сервиса myQNAPcloud или использовать уже существующий для подключения нового устройства. После этого система сама находит накопитель в сети, записывает на него последнюю версию прошивки и предлагает настроить основные параметры.

веб-интерфейс накопителя напоминает современные графические операционные системы — несколько рабочих столов, строка состояния, многооконность, меню, часы, настройка внешнего вида. Выглядит он достаточно привлекательно и удобен в работе. Единственное, что иногда путает — открытие новых окон из «Панели управления» и ведущие на страницы этого раздела ссылки с рабочего стола. Присутствует удобная информационная панель, которая раскрывается по щелчку на значке в нижнем правом углу. В ней, кроме состояния накопителя, также есть новостная ленка производителя, откуда можно узнать о выходе новых версий программного обеспечения. Отметим также наличие ссылок на полезные разделы сайта. Интерфейс имеет переводы на несколько языков, встроенную справочную систему и может использоваться с защищенным протоколом https и допускает изменение номеров портов.

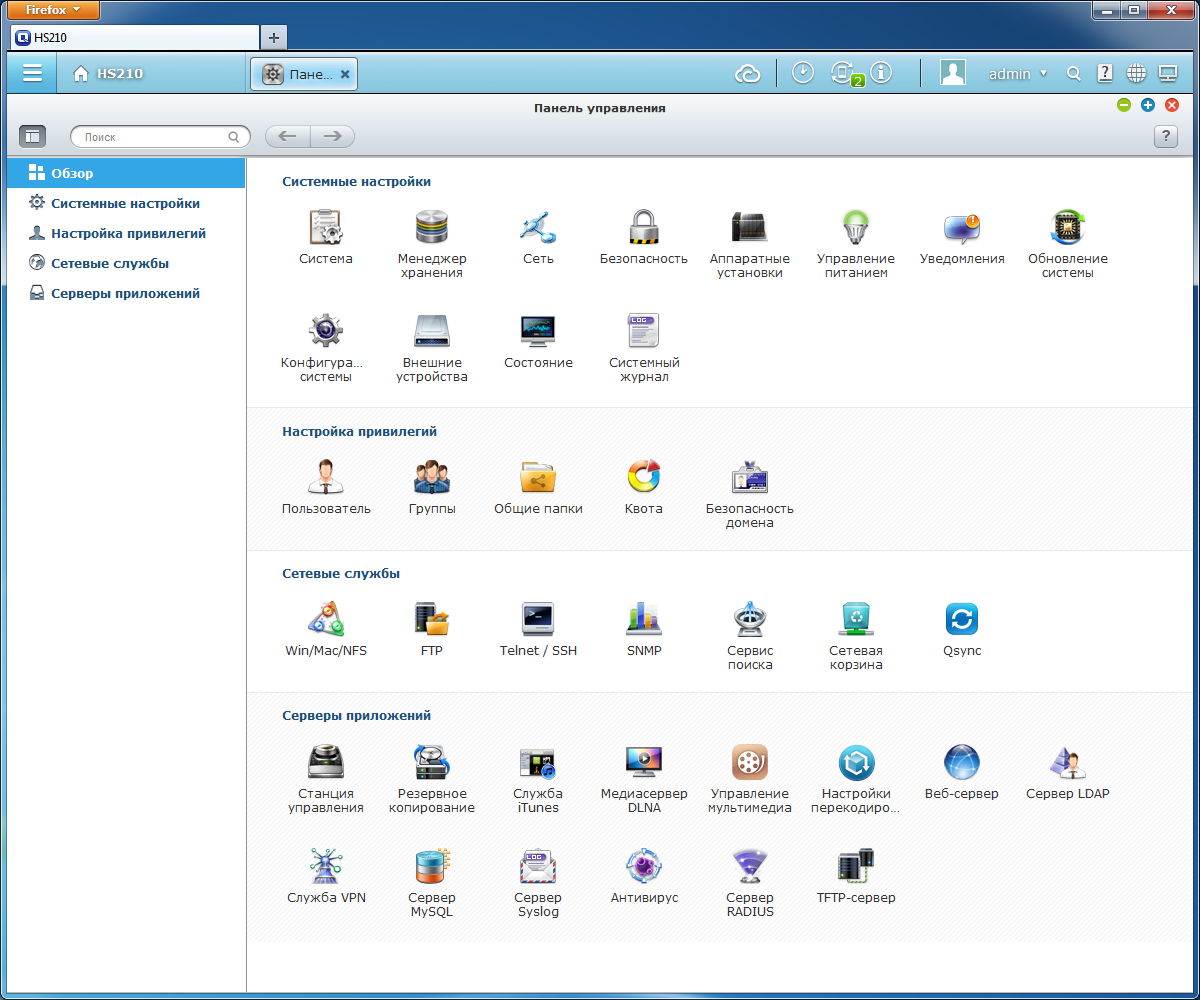

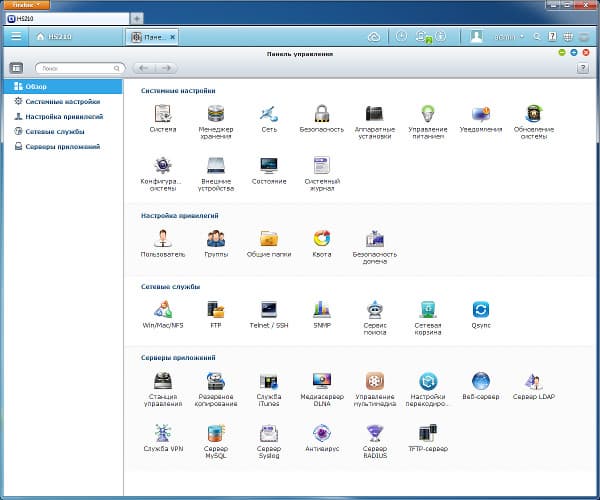

Основные настройки сетевого накопителя собраны в разделе «Панель управления» и насчитывают почти четыре десятка пунктов. Отличия от ранее рассмотренных устройств найти непросто. Здесь присутствуют все востребованные в данном классе устройств возможности. Упомянем только основные из них:

  • системные параметры (включая имя сервера и настройку встроенных часов);
  • мониторинг состояния винчестеров;
  • настройки дисковых томов (включая миграцию без потери данных, поддержку целей iSCSI и монтирование удаленных томов iSCSI);
  • сетевые настройки (в том числе работа с USB-адаптерами Wi-Fi и протоколом IPv6, клиент DDNS, привязка служб, межсетевой экран, блокировка подбора пароля, WOL, SNMP, UPnP, Bonjour);
  • управление общими ресурсами (есть поддержка Windows ACL, квот для пользователей и сетевой корзины для удаленных файлов);
  • управление пользователями, группами и их правами (поддерживается интеграция в домен Active Directory и работа с сервером LDAP, установка прав на дополнительные сервисы);
  • доступ к данным по протоколам SMB, AFP, NFS, FTP (для последнего поддерживается режим с шифрованием, изменение номеров портов и ограничение числа подключений и скоростей, Unicode, пассивный режим, протокол TFTP);
  • отправка уведомление по электронной почте и SMS (через внешний платный сервис);
  • расписание управления питанием, автоматическое включение при появлении питания, перевод дисков в спящий режим при отсутствии активности;
  • обновление прошивки, сохранение/восстановление/сброс настроек.

Для контроля работы устройства кроме системы отправки уведомлений в накопителе предусмотрено ведение нескольких журналов. Кроме основного, отражающего системные события, можно включить запись операций, осуществляемых по определенным протоколам, например FTP, SMB или AFP. На отдельной закладке отображаются активные подключения к серверу. Возможно использование встроенного или внешнего сервера Syslog для хранения записей.

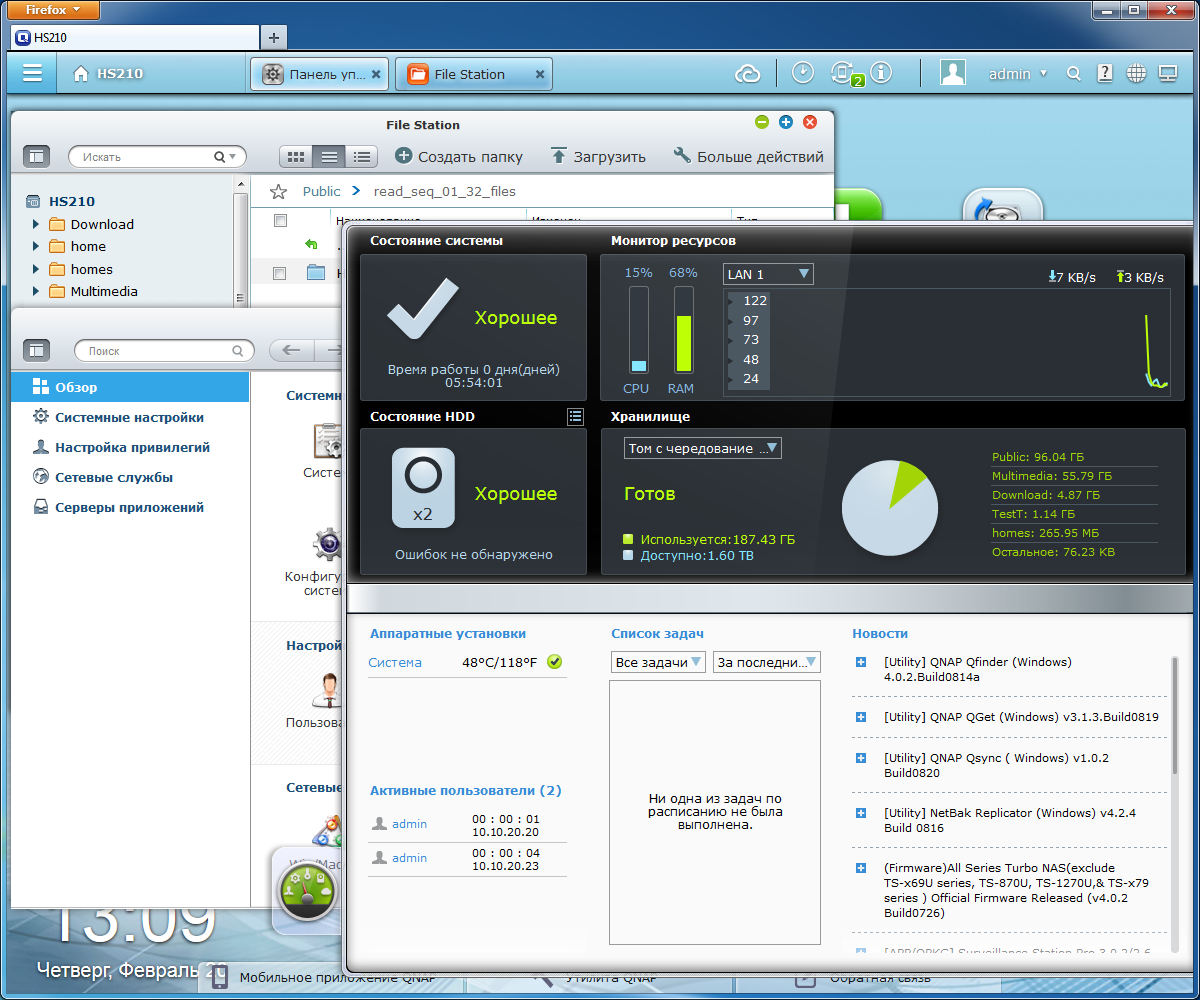

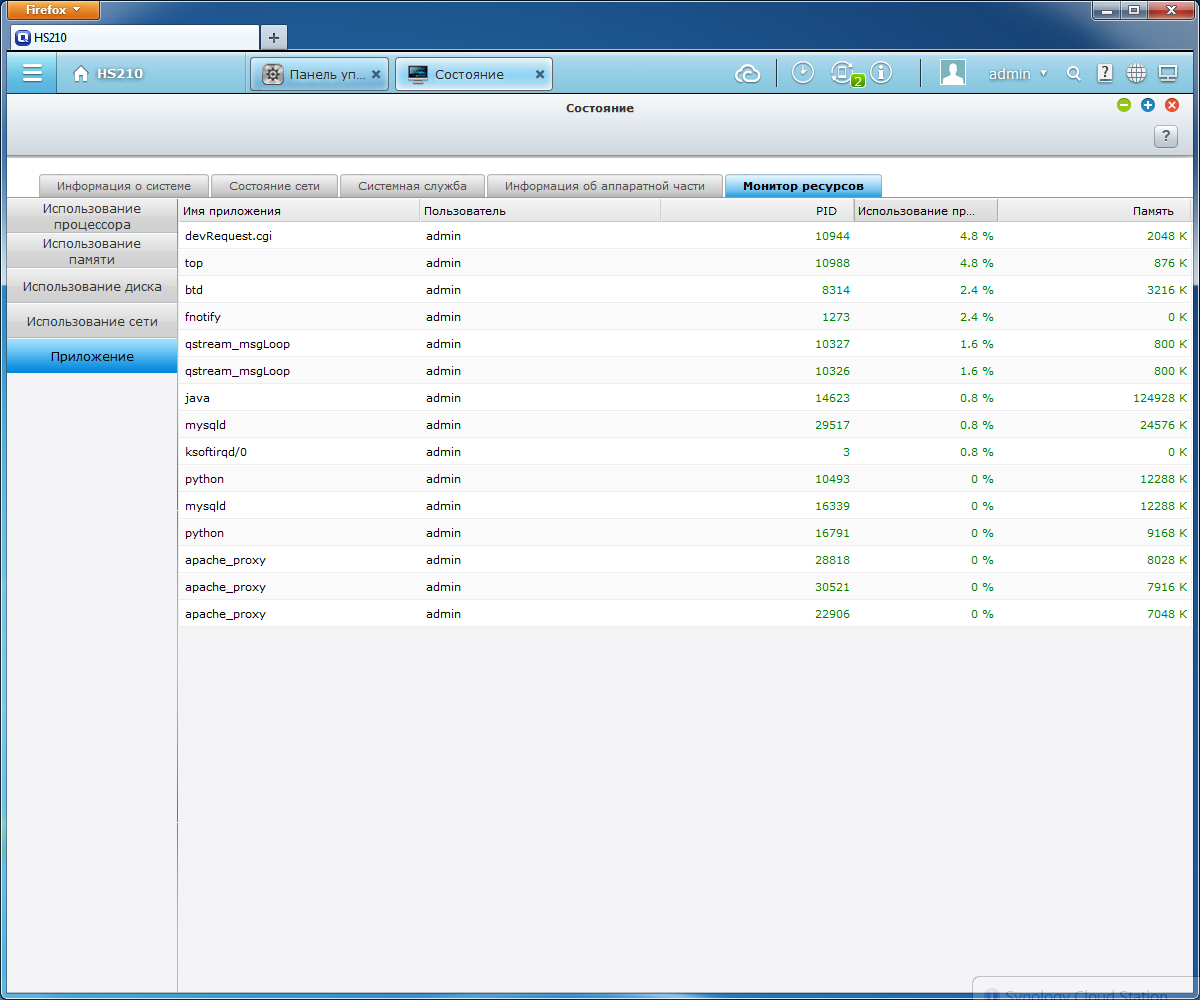

Текущее состояние накопителя можно оценить на одноименной странице. Здесь указаны название модели, версия прошивки, серийный номер, время работы, сетевые адреса, состояние служб и другая информация. Для проверки нагрузки на процессор, память и сеть есть монитор ресурсов.

Несмотря на современную модульную структуру, многие дополнительные приложения компания встроила в основную прошивку. Среди них можно найти:

  • серверы LDAP, RADIUS и Syslog;
  • антивирус с возможностью обновления баз и установки расписания сканирования (на базе продукта ClamAV);
  • веб-сервер с поддержкой php и виртуальных хостов;
  • сервер MySQL с локальным и сетевым доступом;
  • сервер VPN с поддержкой протоколов PPTP и OpenVPN.

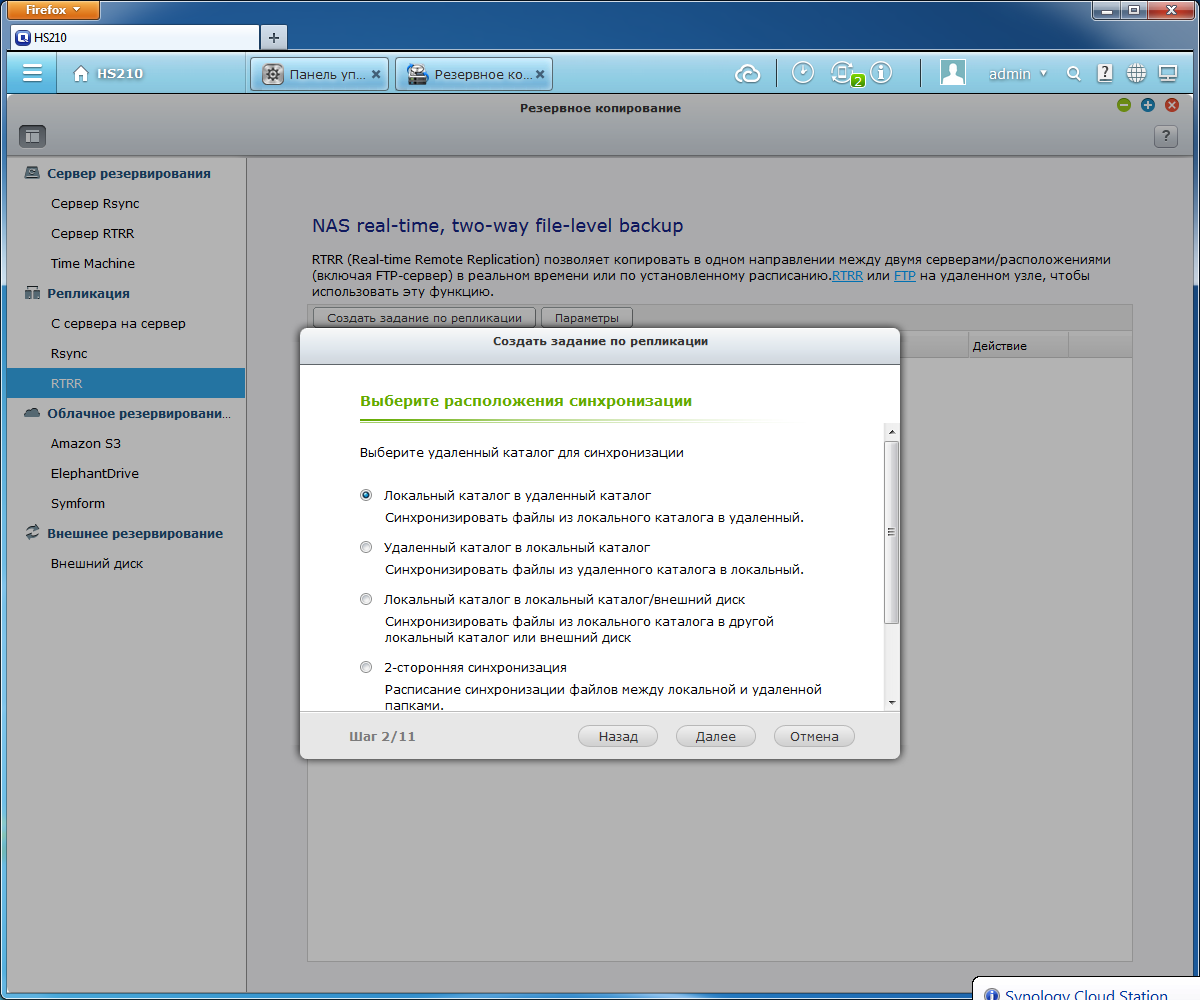

Отдельно стоит упомянуть о встроенной системе резервного копирования. Этот удобный и многофункциональный модуль позволяет реализовать несколько популярных сценариев. Сетевой накопитель может выступать в роли сервера резервирования с использованием протоколов Rsync и RTRR (собственная реализация QNAP для задачи репликации в режиме реального времени). Упомянем здесь и поддержку утилиты Apple Time Machine.

При подключении внешних накопителей к портам USB, устройство может использовать их для создания резервных копий данных с внутренних винчестеров. Допустима и обратная операция — перенос данных с внешних дисков на внутренний том. Второй вариант — использование удаленного сервера Rsync, RTR или FTP для создания резервных копий данных пользователя. Интересно выглядит и возможность работы с облачными хранилищами из которых поддерживаются Amazon S3, ElephantDrive и Symform.

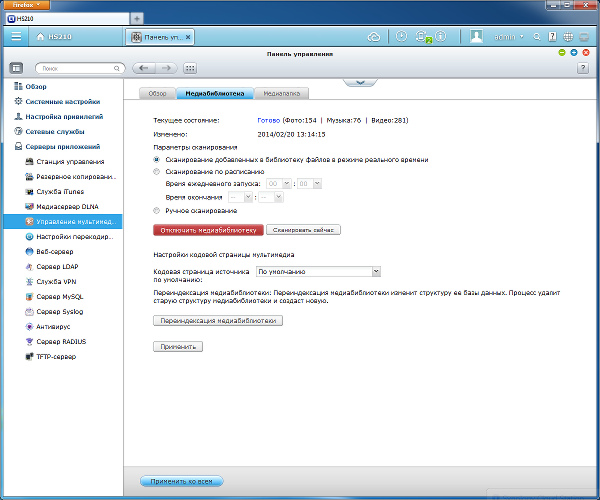

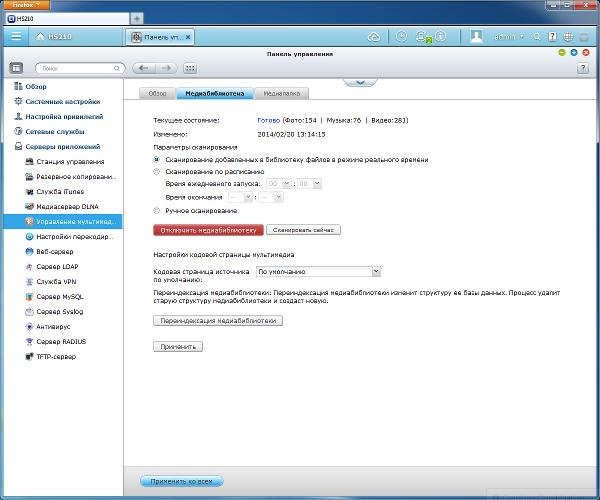

Много внимания уделено и мультимедийным сервисам, которые наверняка будут востребованы домашними пользователями. На странице «Управление мультимедиа» пользователь может выбрать папки и тип контента, которые будут индексироваться для дальнейшего использования различными программными модулями. В обычном режиме добавление файлов происходит в режиме реального времени, но можно установить расписание для сканирование или осуществлять его в ручном режиме по запросу.

Устройство имеет сразу два встроенных медиасервера DLNA — собственной разработки QNAP и известный TwonkyMedia шестой версии. Первый использует указанные выше сервис индексирования медиафайлов и практически не имеет никаких настроек. А у TwonkyMedia есть свой собственный интерфейс настройки, в котором можно выбрать папки для индексации, посмотреть статус и установить некоторые другие параметры. Отметим, что в дополнительных пакетах есть седьмая версия TwonkyMedia, а также известный Plex.

Учитывая относительно слабую аппаратную платформу накопителя, маловероятно, что функция транскодирования видео будет востребована. Для примера — перекодирование пятимитутного BD-remux в формате mkv в ролик 480p занимает на этом устройстве более 10 (!) часов. Но возможно, что в некоторых ситуациях и для более простого контента это может пригодиться. Задания можно ставить в очередь индивидуально для требуемых файлов или же использовать режим отслеживания определенной папки. Отметим, что несмотря на высокую загрузку процессора, с накопителем во время процесса транкодирования можно достаточно комфортно работать по сети. Результаты будут доступны в сервисе Video Station для прямого просмотра через веб-браузер или в Qfile на мобильных устройствах.

Сервер iTunes построен на базе известного продукта Firefly Media Server и имеет собственную страницу управления.

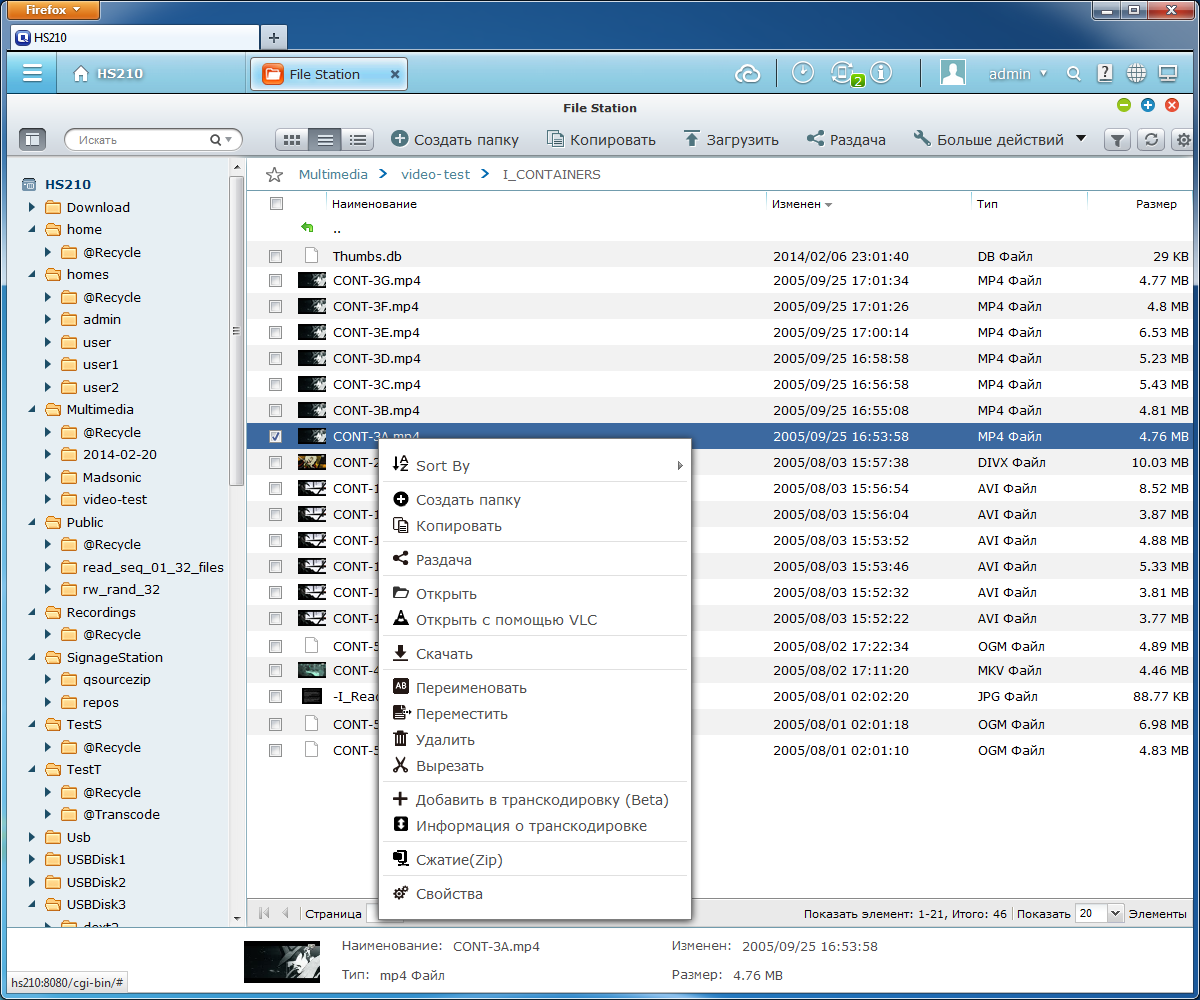

В базовой прошивке присутствует сервис File Station, предоставляющий пользователям полный доступ к управлению документами через стандартный веб-браузер. Текущая версия программы позволяет не только осуществлять операции с файлами и папками, включая локальные диски ПК, но и просматривать фотографии и видео, прослушивать музыкальные записи, открывать и создавать архивы формата zip и предоставлять документы для загрузки через интернет по прямым ссылкам.

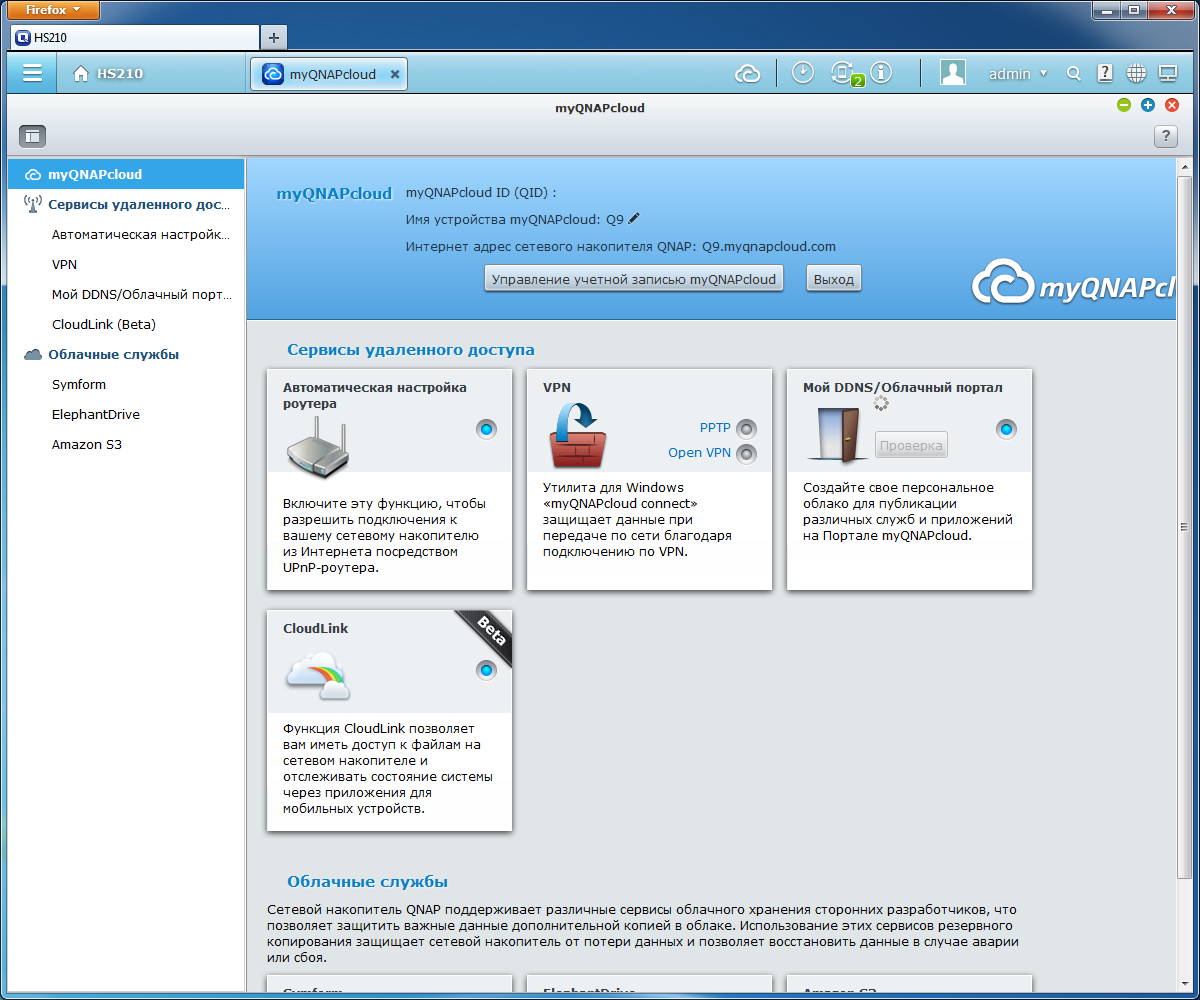

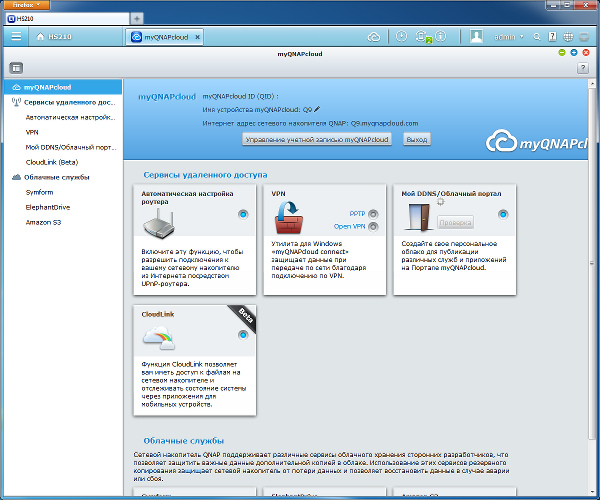

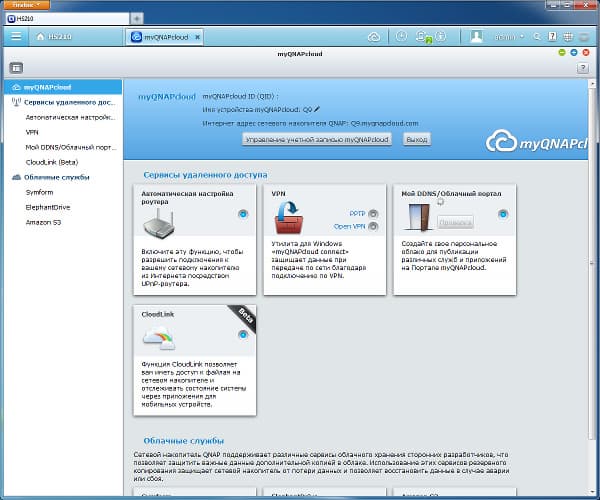

«Облачная» тематика продолжает вызывать у пользователей интерес, так что сервис myQNAPcloud для упрощения реализации удаленного доступа к устройству наверняка будет востребован. Прежде всего, потребуется зарегистрироваться на сайте сервиса и добавить к своему аккаунту сетевой накопитель, указав его имя. При наличии доступного из интернета адреса на роутере этот аналогичный DDNS сервис позволяет получить доступ не только к веб-интерфейсу устройства, но и к другим функциям, включая FTP, VPN и SSH. myQNAPcloud может помочь настроить трансляцию портов для них при наличии в сети совместимого с UPnP роутера. Для упрощения настройки VPN-соединения в операционных системах семейства Windows можно использовать фирменную утилиту myQNAPcloud Connect.

Недавно реализованная функция CloudLink позволяет получить доступ к устройству через портал myQNAPcloud.com и утилиты Qsync, Qfile, Qmanager даже при отсутствии на роутере внешнего (белого) адреса и правил трансляции портов. В этом случае используется дополнительный прокси-сервер, с которым накопитель связывается по https и организует туннель. Минусом такого подхода является существенное снижение производительности. В тестах мы получили цифры около 150 КБ/с, несмотря на использование высоскоростных каналов (на 80 и 100 Мбит/с). Если же настроить трансляцию портов и обратиться напрямую к накопителю, то загрузка данных из File Station будет осуществляться на существенно более высокой скорости, в нашем случае — более 6 МБ/с.

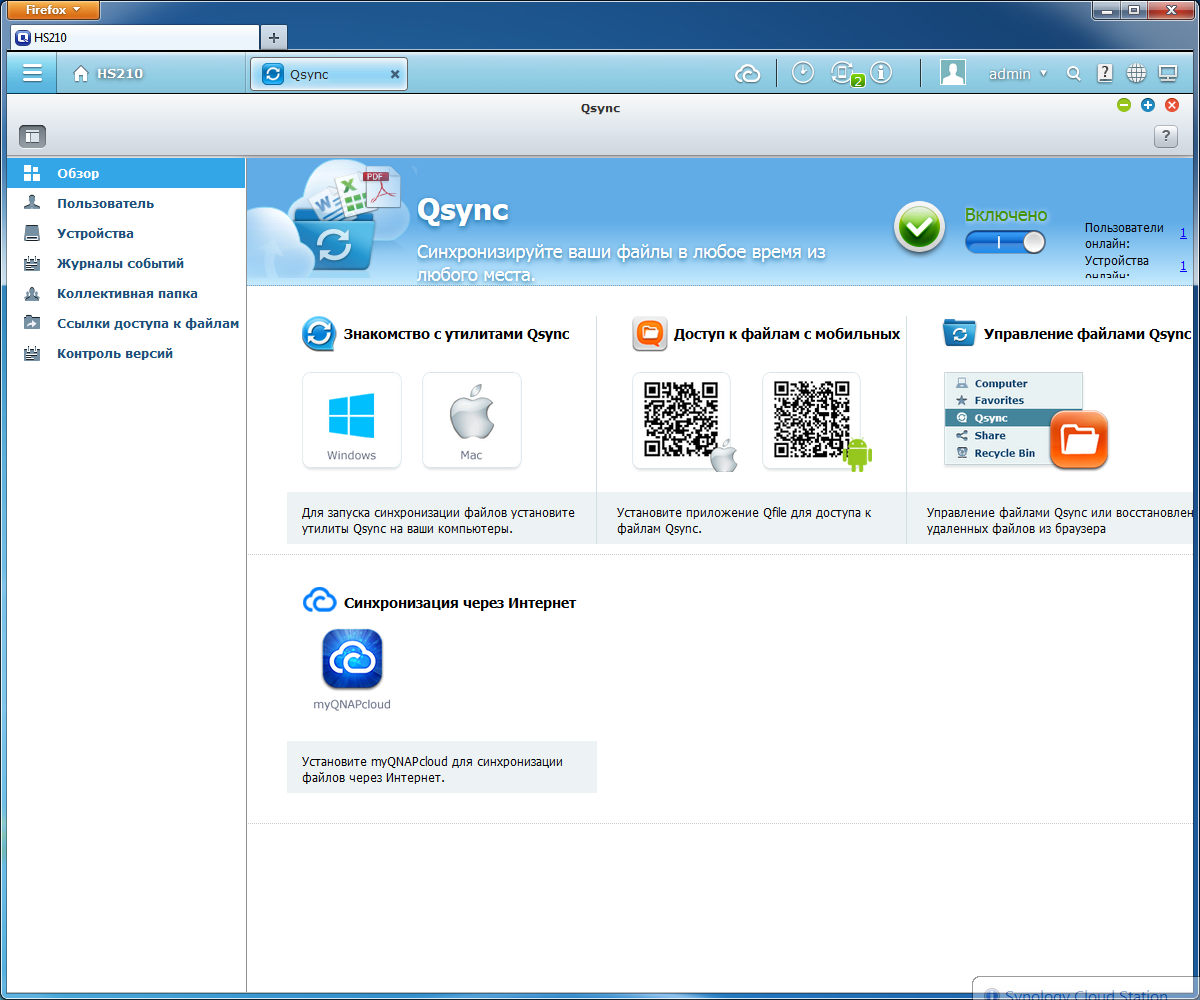

Qsync, еще одна новая функция прошивок QNAP, позволяет организовать синхронизацию данных пользователя между несколькими компьютерами. Для ПК под управлением Windows и Mac OS есть фирменные утилиты. При их установке необходимо указать сетевой накопитель и пользователя на нем, выбрать одну из папок на локальном компьютере, которая будет синхронизироваться. В дальнейшем можно будет настроить несколько параметров работы сервиса. Запрет удаления файлов в облаке при удалении локального файла может пригодиться для ноутбуков с ограниченным объемом накопителя. Кроме того, можно выбрать определенные подпапки основного ресурса, которые будут синхронизированы с данным ПК, что также поможет ограничить общий объем.

Для данных пользователя на сетевом накопителе создается виртуальная папка Qsync. К ней имеет доступ только сам пользователь, причем только через веб-интерфейс и File Station, но не по обычным сетевым протоколам. Этим же способом (через веб-браузер) обеспечивается доступ к прошлым версиям файлов после включения данного режима. Для работы с мобильных устройств можно использовать приложение Qfile. Отметим, что в этом случае речь идет только о доступе к файлам, но не синхронизации. Предусмотрена работа с одной папкой одновременно несколькими пользователями. Для этого один из них должен выбрать поддиректорию в основном каталоге Qsync и установить для разрешение доступа другим пользователям системы. После того, как они примут приглашение в своих клиентах, эта папка станет общей для всех.

Внешние устройства

Накопитель оборудован парой портов USB 2.0 и парой портов USB 3.0. Все они расположены на задней панели. Использовать порты можно для подключения накопителей, принтеров, ИБП, беспроводных адаптеров и другого оборудования. Некоторые дополнительные пакеты способны использовать порты USB для реализации свои функций, например подключения цифровых ТВ-тюнеров или веб-камер.

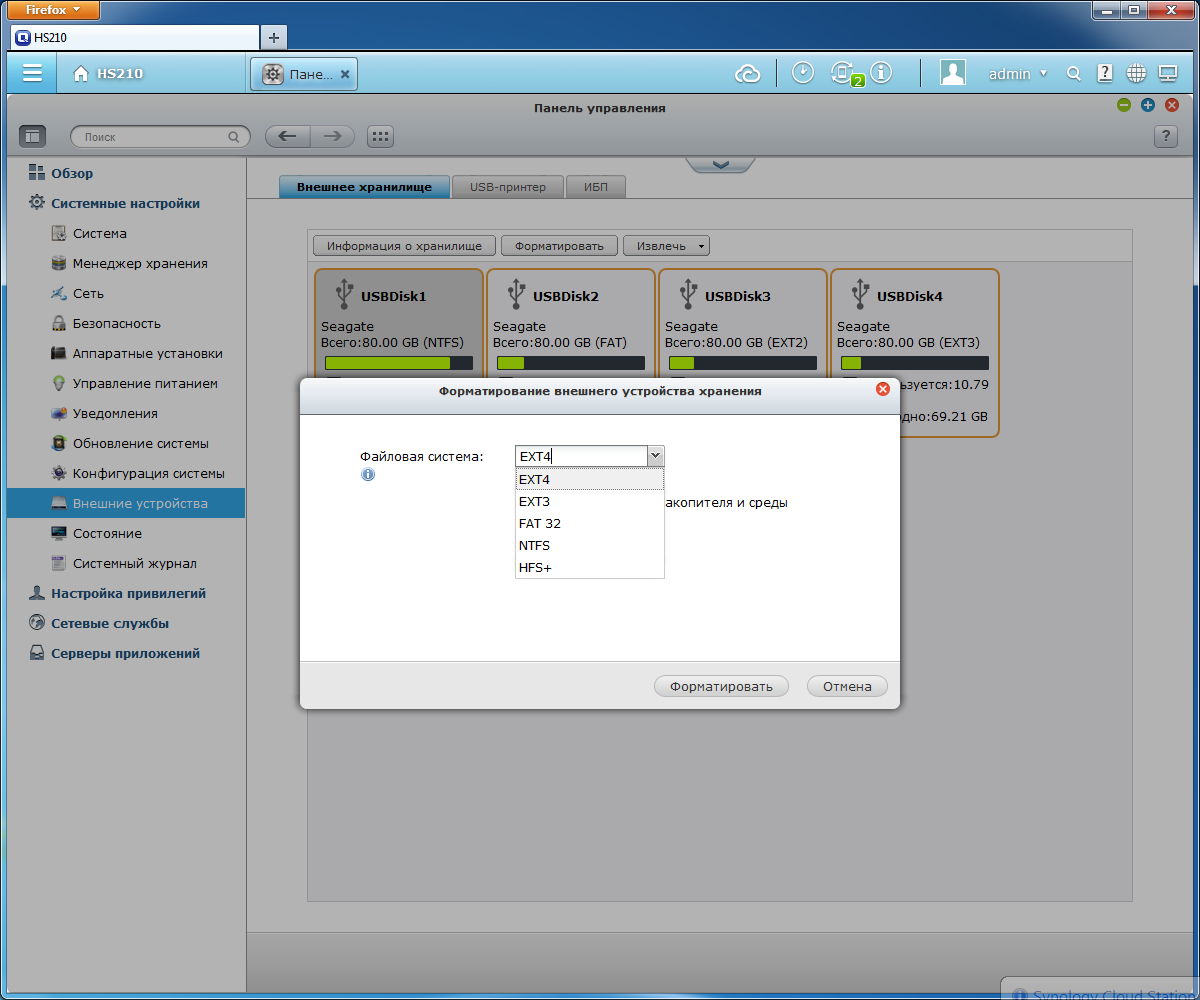

Внешние винчестеры могут иметь несколько разделов с файловыми системами FAT, NTFS, EXT2/3/4 и HFS+. Отметим, что QNAP позволяет не только читать, но и записывать файлы на HFS+, а также имеет встроенную утилиту форматирования дисков во все эти варианты. При сетевом доступе каждый раздел предоставляется отдельной папкой. Пользователю доступно изменение прав доступа к ней, а вот поменять сетевое имя он не может. Аналогичные возможности обеспечиваются для карты памяти в слоте SDHC.

К накопителю можно подключить до трех USB-принтеров, которые предоставляются в общий доступ. Поддерживается только функция печати, связь с принтером односторонняя. Из дополнительных опций упомянем ограничение доступа по хостам клиентов.

Дополнительные функции и расширение возможностей

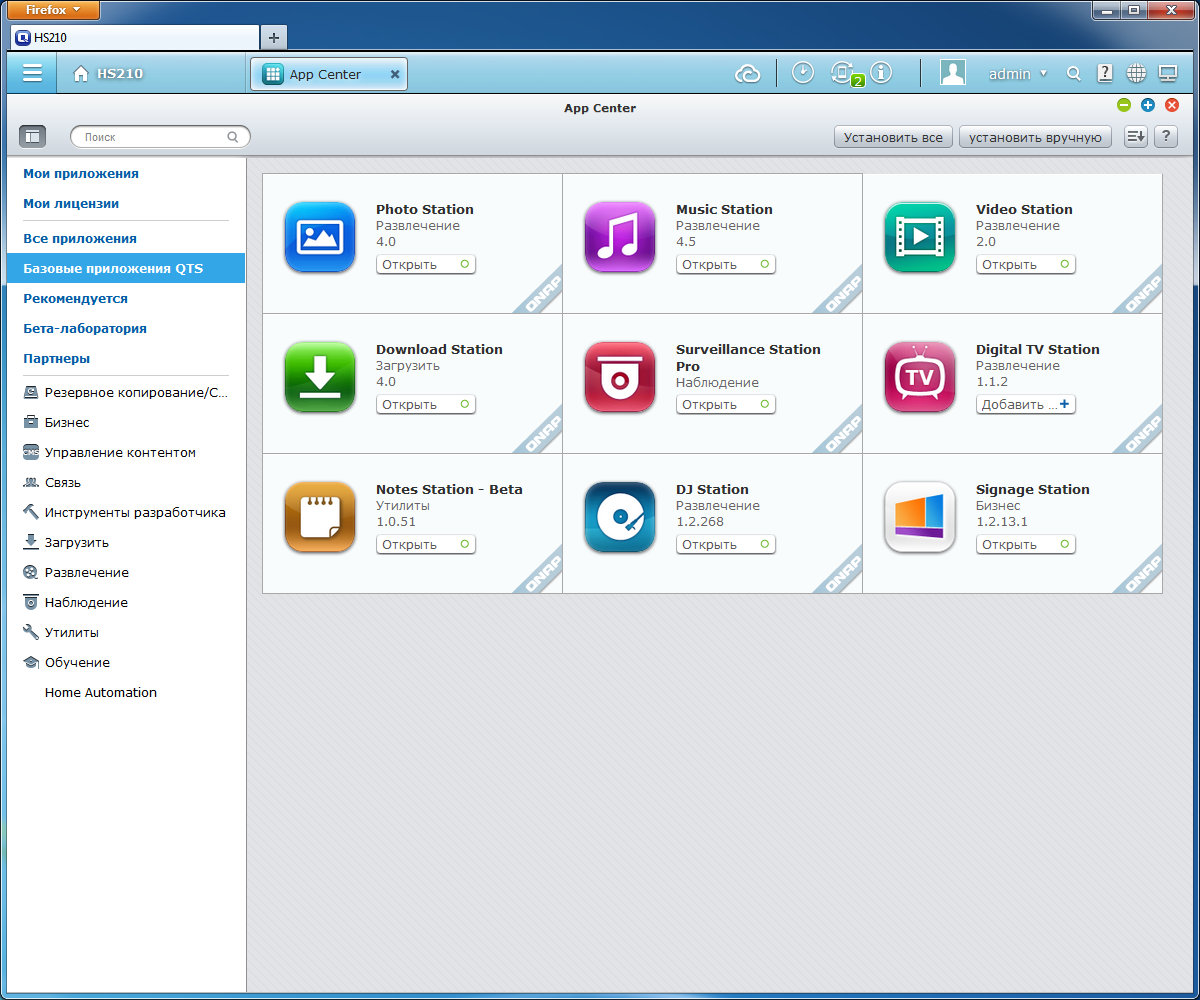

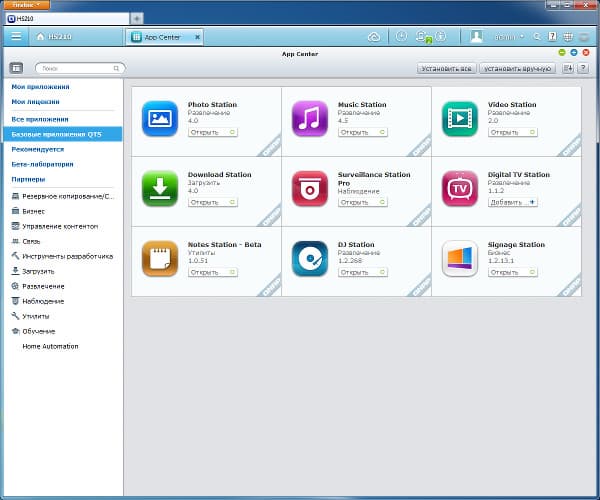

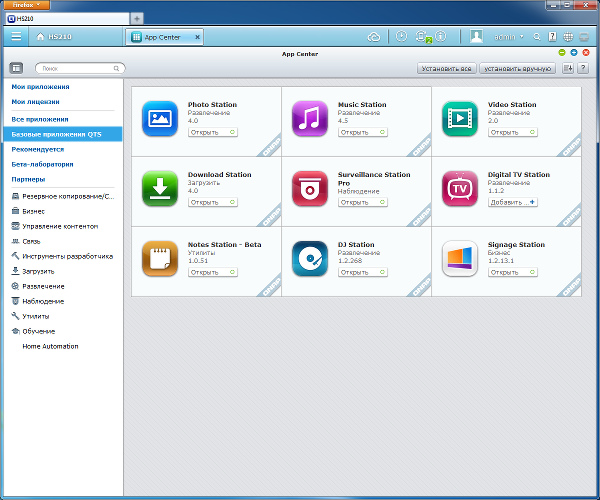

Прошивка сетевых накопителей QNAP имеет модульную структуру, что позволяет пользователю устанавливать только те приложения, которыми он будет пользоваться. Кроме того, это упрощает обновление дополнительных программ. Для установки и управления используется раздел меню «App Center». В нем для рассматриваемой модели представлено более сотни модулей. В каталоге программы сгруппированы по категориям для более удобной навигации. Сохраняется возможность инсталляции через файлы готовых пакетов, а также доступ к консоли устройства по протоколам Telnet и SSH. Программы могут иметь собственные значки на рабочем столе, а некоторые дополнительно управляются пункт меню «Станция управления». Со списком доступных пакетов можно ознакомиться на сайте производителя.

Наиболее удачно и качественно реализованы пакеты от самого производителя. В дополнение к знакомым системам автономной загрузки файлов, веб-альбомов для фотографий, музыки и видео, потоковой трансляции аудиокомпозиций, видеонаблюдения и недавно он представил две новых утилиты.

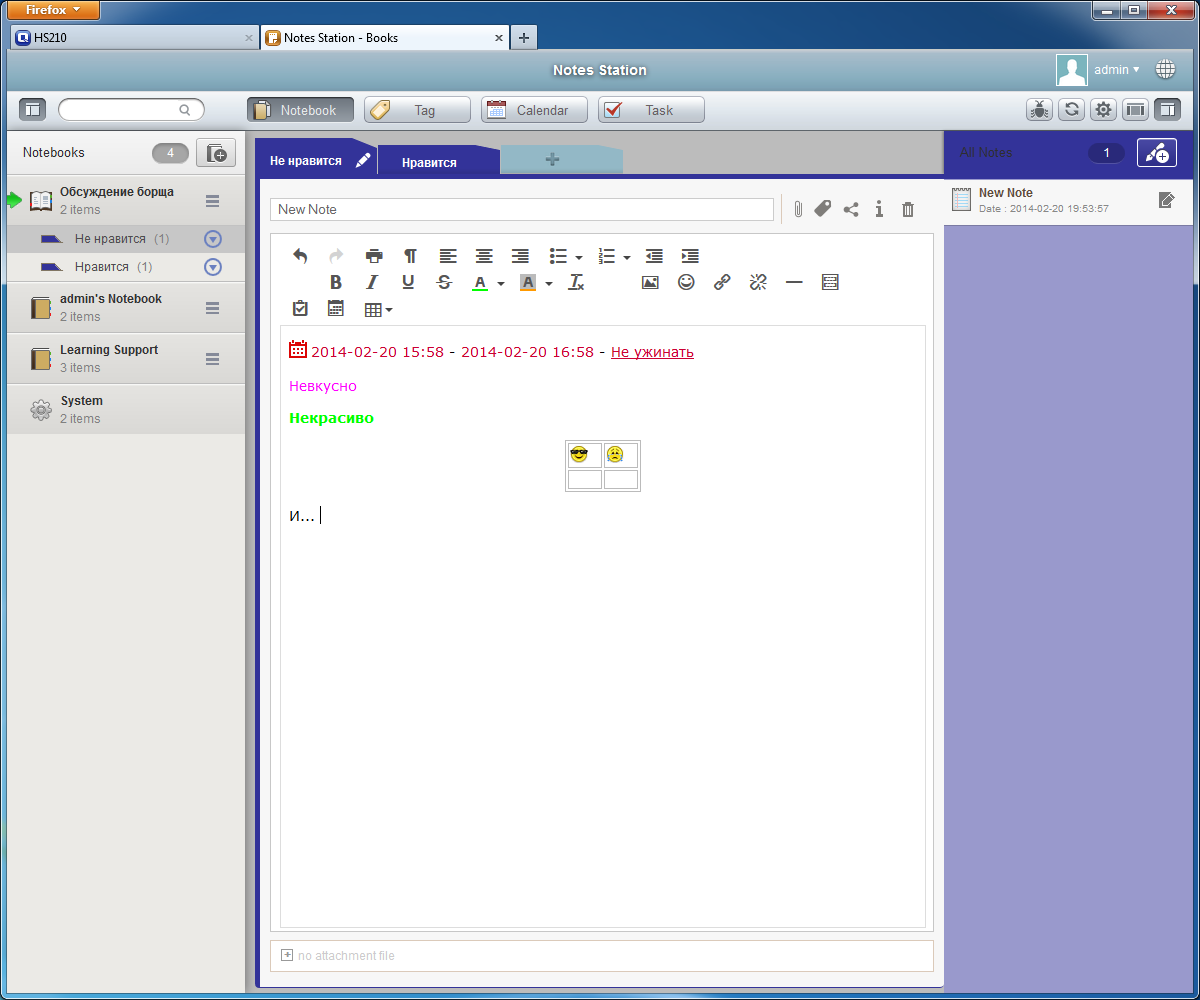

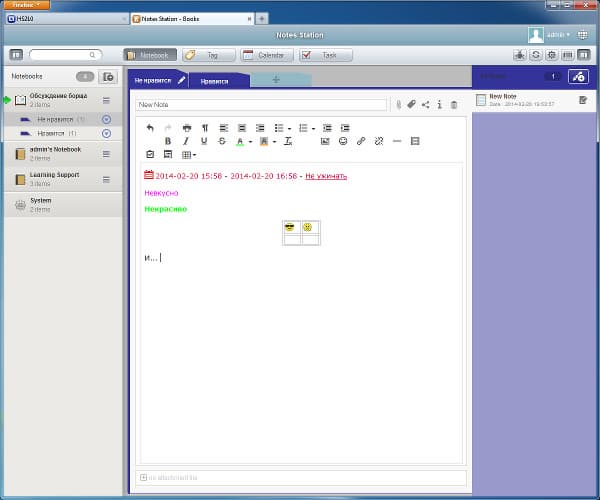

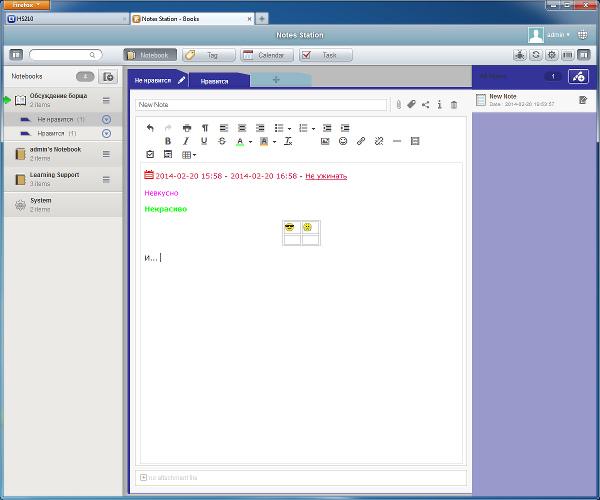

Notes Station представляет собой веб-сервис для написания, оформления и хранения заметок, календарей и заданий. Кроме обычного теста, можно использовать в них фотографии, видеозаписи и другие файлы. Система позволяет организовать иерархическую структуру, а также использовать общий доступ к одним и тем же данным. Идея возможно неплохая, если требуется быстро организовать место для общения и хранения важных данных. Но хорошо бы к этому сервису еще сделать клиент для мобильных устройств, поскольку для них сложная веб-структура не всегда хорошо подходит.

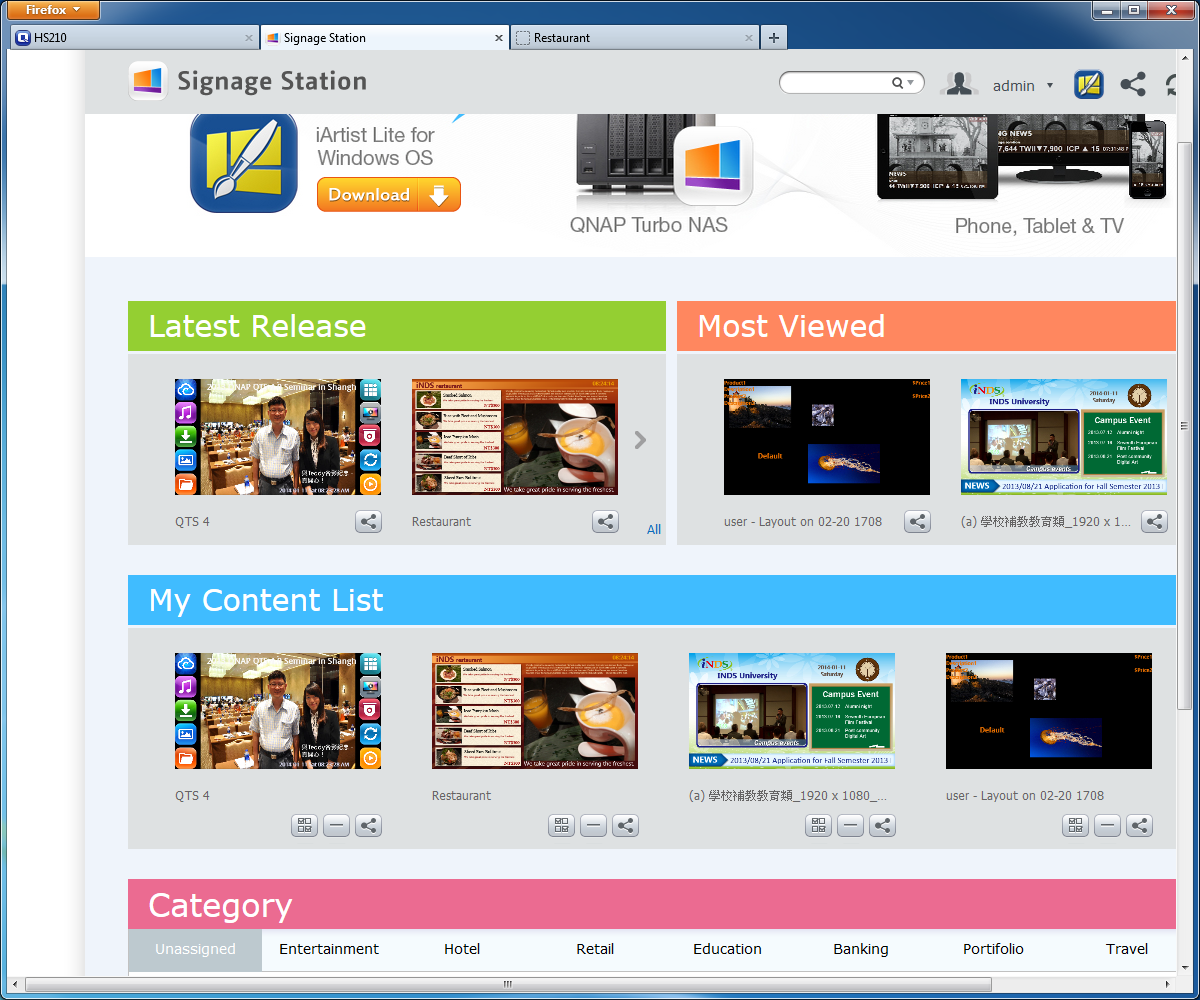

Второй новый модуль относится к разделу «Бизнес». Signage Station предназначен для трансляции подготовленных заранее презентаций специального формата через веб-браузер на компьютеры и мобильные устройства. Обычно эта технология используется для цифровой видеорекламы или других маркетинговых проектов. Для работы с ним нужно использовать на компьютере бесплатные программы, позволяющие создавать проекты требуемого формата, программировать расписание трансляций и контролировать работу всей системы.

А вот ко многим другим утилитам от сторонних разработчиков могут быть замечания по качеству и функциональности. Например, синхронизацию с GoogleDrive можно настроить только для одной папки и нельзя выбрать директорию на «облачной» стороне.

Таким образом, несмотря на свою относительно слабую платформу, благодаря дополнительным модулям, рассматриваемый сетевой накопитель способен выполнять не только задачу хранения файлов.

Мобильные утилиты

Немаловажной характеристикой сетевого накопителя является удобство работы с ним на мобильных устройствах. Для этого можно использовать программы сторонних разработчиков, реализующие поддержку стандартных сетевых протоколов, таких как HTTP, FTP, SMB и DLNA, но более эффективным вариантом будет применение фирменных утилит производителя.

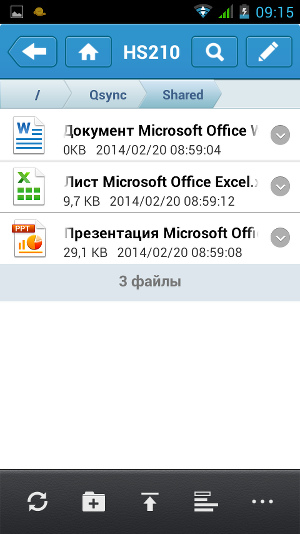

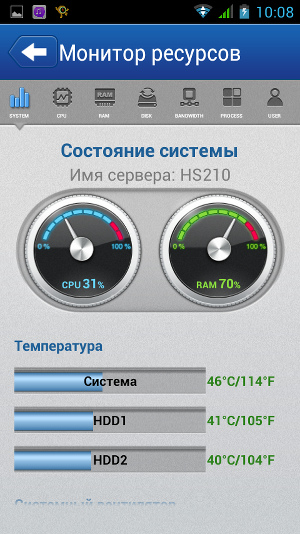

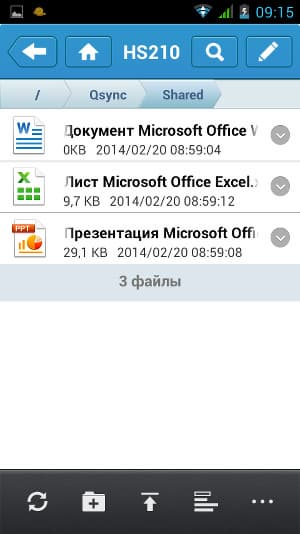

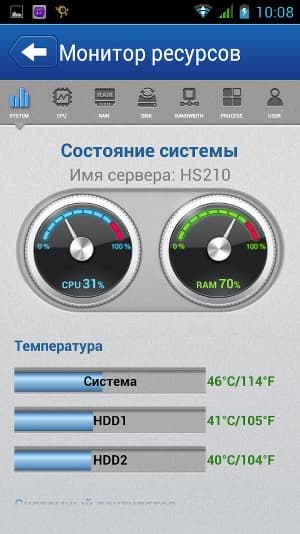

Qmanager для QNAP HS-210   Qfile для QNAP HS-210

На момент написания статьи в магазинах Apple App Store и Google Play были представлены следующие современные продукты, совместимые с рассматриваемой моделью накопителя:

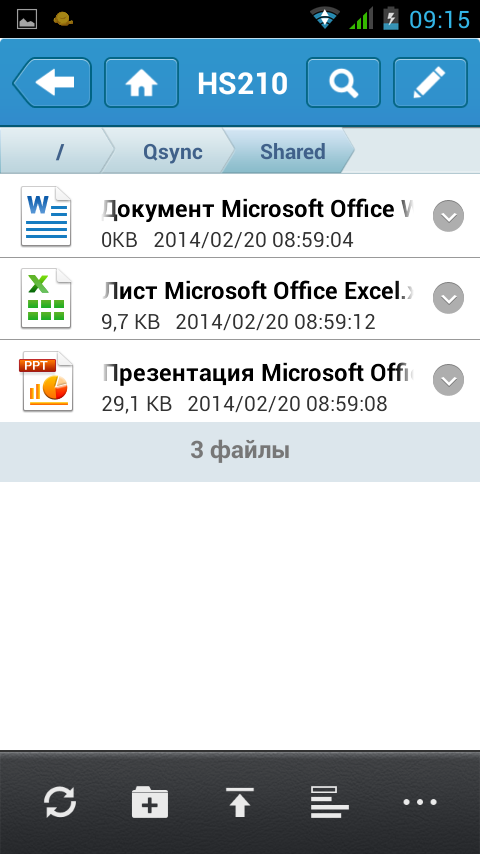

  • Qfile: доступ к документам, скачивание и загрузка файлов, отправка мультимедиа на приемники DLNA и AirPlay, предоставление файлов в общий доступ по ссылкам и другие функции;
  • Qget (только на Android): управление системой автономной загрузки файлов;
  • Qmanager: управление накопителями с широкими возможностями, включая предоставление подробной информации о статусе устройства, редактирование прав, остановку и запуск служб, проверку работы сервиса резервного копирования;
  • Qmusic: клиент для доступа к каталогу аудиозаписей в устройстве;
  • Qphoto Lite: просмотр фотографий и видео, загрузка фотографий на сетевой накопитель;
  • VMobile: клиент системы видеонаблюдения.

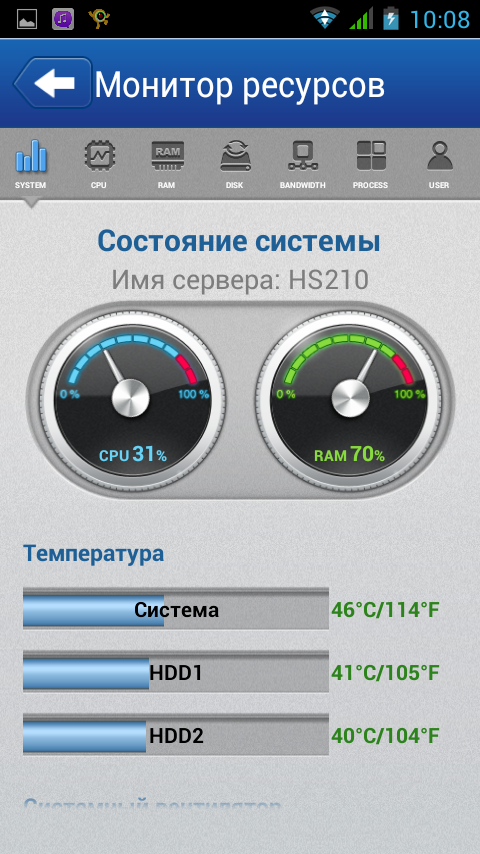

В целом программы достаточно удобны. Наиболее интересно выглядит Qmanager, а для некоторых других хотелось бы расширения возможностей. Не помешал бы и специальный клиент для сервиса Qsync.

Тестирование

Тестирование производительности сетевого накопителя проводилось с использованием винчестеров WD10EFRX серии WD Red в программе Intel NASPT с нашим стандартным набором шаблонов.

В накопителе создавался дисковый том требуемого формата, общая папка на нем и пользователь с полным доступом к ней. Клиентом выступал современный ПК под управлением 64-битной версии Windows 8.1 и сетевой картой Intel I350-T2. Соединение устройств осуществлялось через коммутатор D-Link DGS-3200-10.

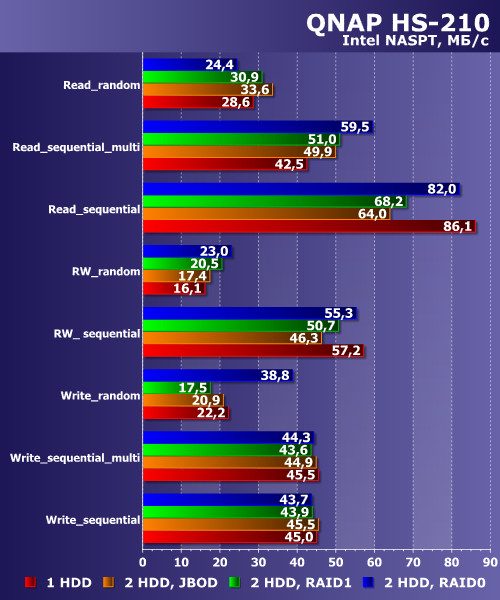

Производительность QNAP HS-210

Уже по описанию платформы было ясно, что при создании рассматриваемой модели задачи установки рекордов скорости не ставилось. В результате пользователь HS-210 может получить 60-80 МБ/с на операциях чтения и примерно 45 МБ/с на операциях записи. Несмотря на то, что цифры не самые высокие, данных показателей вполне хватит для большинства домашних сценариев использования. В частности, накопитель способен обеспечить трансляцию видео высокого разрешения одновременно на несколько приемников. Удаленная работа с документами также не будет вызывать проблем, если речь не идет о файлах размером более 100 МБ. Справится устройство и с резервным копированием, однако на копии в несколько терабайт придется потратить более десяти часов.

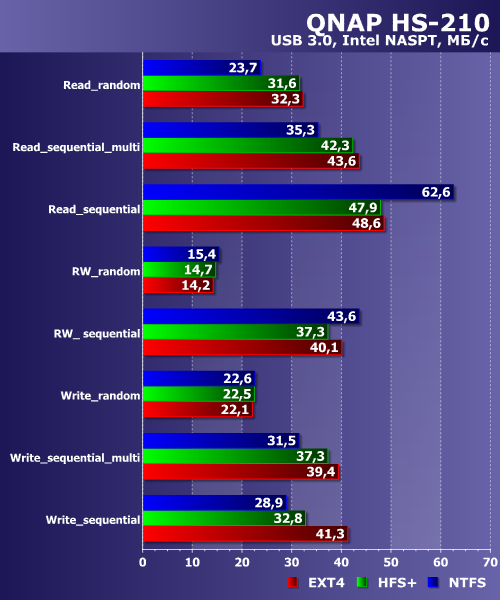

Для подключения дополнительных внешних винчестеров можно использовать два порта USB 3.0. Порты версии 2.0 скорее стоит применять для других периферийных устройств, например принтеров. Тестирование скорости работы с внешними дискам проводилось с винчестером WD10EFRX серии WD Red и внешним боксом SATA—USB 3.0 на базе чипа ASMedia. Проверялась работа с файловыми системами ext4, NTFS и HFS+. Результаты оценки производительности сетевого доступа приводятся на следующем графике.

Производительность QNAP HS-210

Максимальные показатели составляют 50-60 МБ/с при чтении и 30-40 МБ/с при записи. По сравнению с другими недавно протестированными моделями они относительно невелики.

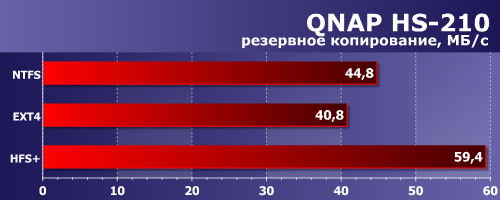

Еще один тест с внешними дисками — резервное копирование данных в внутренних винчестеров. Для этого использовались 32 рабочих файла по 1 ГБ одного из шаблонов Intel NASTP и встроенная в прошивку утилита резервного копирования.

Производительность QNAP HS-210

Неожиданно вперед вышла HFS+, показав около 60 МБ/с. Результаты ext4 и NTFS заметно скромнее. В частности в случае использования ext4 на копирование 1 ТБ данных потребуется более семи часов.

Тестирование энергопотребления и температурного режима проводилось с конфигурацией RAID0. В качестве рабочей нагрузки были выбраны шаблон случайного чтения и записи из нашего набора для Intel NASTP и штатный клиент для автономной загрузки файлов по протоколу BitTorrent с десятком заданий. Измерялось среднее потребление, а также температура системы и дисков встроенными в сетевой накопитель датчиками. Устройство было установлено на рабочем столе, температура окружающей среды составляла около двадцати трех градусов. Проверялись четыре режима — сон, бездействие и две нагрузки. При нахождении в состоянии сна устоявшуюся температуру получить было невозможно, поскольку данное действие включало питание винчестеров. Результаты приводятся на следующих графиках.

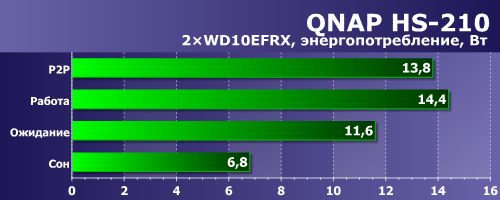

Энергопотребление QNAP HS-210

Как мы видим, накопитель действительно является очень экономичным решением — потребление с тестовыми винчестерами не превышает 15 Вт во всех режимах. Подавляющее число массовых компьютеров явно проиграют в этом тесте.

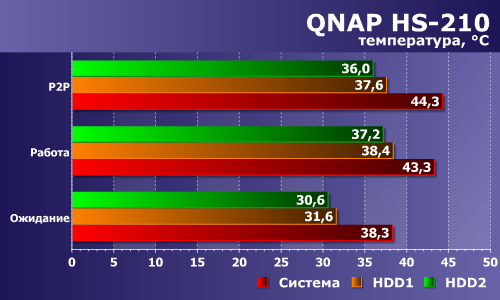

Температурный режим QNAP HS-210

Температура компонент при работе на открытом пространстве с комнатной температурой около 23 градусов не вызывает опасения. Использование малопотребляющей платформы и винчестеров позволяет обеспечить комфортный режим и без внешнего охлаждения. Впрочем, очень многое в данном случае будет зависеть от внешней среды. Для дополнительной проверки мы поместили накопитель между двумя толстыми листами вспененного полипропилена и запустили тест случайного чтения и записи. Через полтора часа работы температура чипа выросла до 60 градусов, а винчестеры нагрелись примерно до 50 градусов. На верхней металлической пластине нельзя было держать руку. В качестве второго варианта мы попробовали создать закрытое пространство небольшого объема. В его роли выступила коробка от сетевого накопителя. В режиме ожидания с включенными винчестерами, но без активного сетевого обмена, через два часа температура стабилизировалась на уровне 50 градусов для системы и 45 градусов для винчестеров. Запуск теста случайного чтения и записи привел к повышению температур на пять градусов. По информации от производителя, устройство способно автоматически выключаться в случае обраружения риска потери данных из-за перегрева.

Так что в целом, несмотря на отсутствие вентилятора, накопитель неплохо справляется с охлаждением винчестеров. Еще раз напомним, что список рекомендованных моделей дисков невелик и в нем представлены только специально оптимизированные для NAS винчестеры. В любом случае, при выборе места установки перед началом штатной эксплуатации советуем проверить температурный режим устройства в различных режимах.

Выводы

Сетевой накопитель QNAP HS-210 кардинально отличается от большинства других домашних устройств по дизайну. Отсутствие вентиляторов позволяет считать его одной из самых тихих моделей в данном классе. Именно эти два параметра являются наиболее существенными при рассмотрении этого устройства в качестве кандидата на покупку. При этом не стоит забывать, что у медали есть и обратная сторона. В данном случае в число компромиссов входят ограничение на поддерживаемые модели винчестеров (на практике не существенно, поскольку они как раз являются оптимальным выбором для NAS на сегодня), аппаратная платформа начального уровня с относительно невысоким быстродействием, отсутствие портов расширения eSATA и ограничения на место установки накопителя.

При этом однозначно выбрать лучший формат для NAS невозможно, поскольку требования у всех пользователей разные. Часто сетевой накопитель устанавливается в специально отведенном месте, где производимый шум не играет роли и более предпочтительным является классический «вертикальный» формат корпуса. Однако, если такой возможности нет и речь идет исключительно о гостиной или спальне, то в этом случае QNAP HS-210 будет иметь преимущество и из-за отсутствия шума и оригинального дизайна. Пользователи, конечно, только выигрывают от наличия выбора, так что стоит похвалить разработчиков за их усилия.

С точки зрения производительности сетевого доступа устройство не бьет рекордов — дает о себе знать одноядерная платформа ARM. Впрочем, для многих домашних сценариев ее будет вполне достаточно, в том числе и для одновременной трансляции нескольких потоков HD-видео, работы с документами, резервного копирования.

По возможностям прошивки устройство можно отнести к верхнему сегменту домашних сетевых накопителей. Кроме задач хранения файлов оно способно справиться с трансляцией мультимедиа, реализовать удаленный доступ с ПК и мобильных устройств, осуществлять резервное копирование, заниматься видеонаблюдением и десятками других задач. При этом производитель имеет похожие прошивки для всех моделей, так что на этом устройстве можно запускать и бизнес-приложения.

Появление устройства на локальном рынке ожидается в марте этого года. Ориентировочная стоимость составит 14 000 рублей. Это немного больше, чем хотят за аналогичные по конфигурации двухдисковые модели сегодня. Впрочем, нужно будет смотреть на реальную ситуацию.

Сетевой накопитель QNAP HS-210 безусловно заслуживает нашей награды «Original Design» за проявленную производителем смелость при разработке нестандартной конструкции устройства.
