Блок питания Silverstone ST45SF-G (SFX)

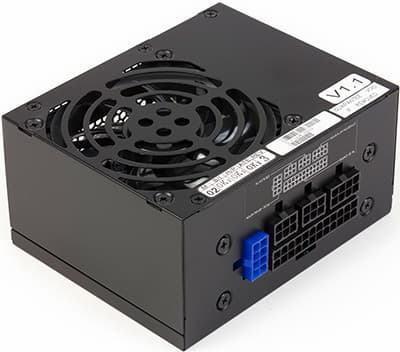

Внешний вид блока питания Silverstone ST45SF-G (SFX)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Ассортимент блоков питания малых размеров, продающихся в рознице, весьма небольшой, при этом большинство из них лишено специальной упаковки для розничной продажи. Причем такая ситуация сложилась во всех мире, в России же ситуация усугубляется, и найти качественный блок питания малых размеров зачастую весьма непросто. В чем причина такой ситуации? Дело в том, что большинство корпусов, рассчитанных на такие блоки питания, уже имеют их в комплекте. Исключение составляют только довольно дорогие корпуса, но этот сегмент также весьма мал. Соответственно, количество замен таких комплектных БП (при выходе из строя или если комплектный БП не устраивает пользователя по шуму, мощности, качеству выходных электрических параметров) совсем невелико. И чаще по таким причинам меняют блок питания не обычные пользователи, а энтузиасты или просто пользователи, желающие выжать максимум из кастомной конфигурации, при этом обе категории имеют некоторый опыт в «компьютеростроении» и хоть как-то представляют, что́ они хотят получить на выходе и какими путями этого результата можно достичь.

Сегодняшний участник испытаний как раз и относится к блокам питания малых размеров: он выполнен в формате SFX и представляет собой параллелепипед с длиной большей строны около 125 мм.

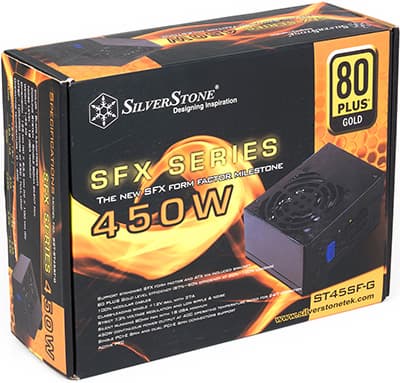

Упаковка блока питания Silverstone ST45SF-G (SFX)

Внешний вид продукта вполне стандартен: черное матовое покрытие среднего качества и штампованная решетка над вентилятором.

Коробка, напротив, имеет довольно живую расцветку в черно-оранжевых тонах. В комплекте поставки отметим наличие переходника на крепление полноразмерных блоков питания ATX.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 444 Вт (37 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,987 — это очень хороший показатель.

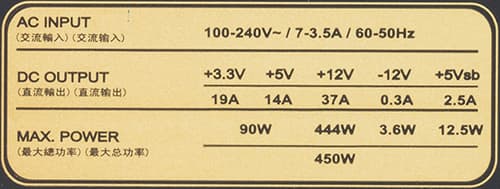

Характеристики блока питания Silverstone ST45SF-G (SFX)

Длина проводов и количество разъемов

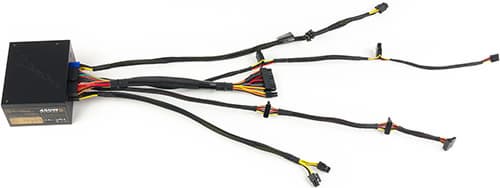

Провода и разъемы блока питания Silverstone ST45SF-G (SFX)
Модульные
до основного разъема АТХ — 30 см
до процессорного разъема 8 pin SSI — 42 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 42 см, плюс еще 15 см до разъема питания видеокарты PCI-E 1.0 VGA Power Connector
до первого разъема SATA Power Connector — 30 см, плюс 20 см до второго и еще 10 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 30 см, плюс 20 см до второго такого же разъема, плюс еще 20 см до разъема питания FDD

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector1разборный
4 pin Peripheral Connector2
15 pin Serial ATA Connector3на 1 жгуте
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с коннекторами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Стоит отметить, что у данной модели отключить можно абсолютно все провода. Подобное техническое решение может добавить определенное удобство при сборке системы, но не будем забывать, что у модульного подключения есть как сторонники, так и ярые противники. Очевидно, что последним блок питания с полностью отключаемыми проводами не подойдет. С другой стороны, эксплуатировать БП с отключенным основным разъемом питания ATX и разъемом питания процессора обычно не требуется, поэтому в большинстве моделей эти разъемы не снимаются.

Длина проводов до разъемов питания небольшая, но для почти любого компактного корпуса ее должно быть достаточно. В полноразмерных корпусах блок питания с такой длиной проводов использовать будет затруднительно из-за довольно коротких жгутов до основного разъема ATX, а также SATA Power.

Распределение разъемов вполне адекватное. К недостаткам можно отнести расположение разъемов SATA Power на одном жгуте, что может быть несколько неудобно даже в компактном корпусе.

Из особенностей корпуса стоит отметить реализацию способа присоединения проводов: блок разъемов занимает около четверти площади боковой панели, причем располагается по центру, тогда как у блоков питания с несъемными разъемами ввод проводов осуществляется с краю. Также стоит учитывать, что блок разъемов выступает на расстояние порядка 4 мм из корпуса, а с присоединенными проводами занимаемое место еще больше увеличится — до примерно 20 мм. Эта особенность в некоторых случаях может сильно затруднить сборку компактного системного блока или даже сделать ее невозможной без аппаратной модификации корпуса.

Отметим, что в комплект поставки также входит переходник для питания трех вентиляторов от периферийного разъема. К сожалению, по умолчанию питаются вентиляторы только от 12 вольт, так что желающие тут получают простор для творческой фантазии.

Система охлаждения

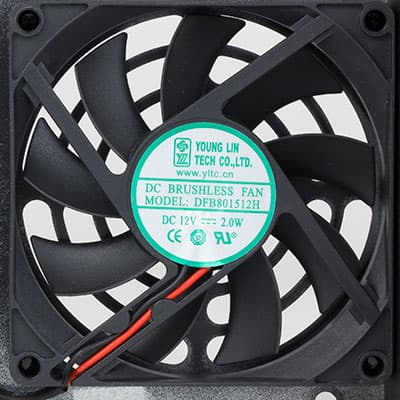

Вентилятор блока питания Silverstone ST45SF-G (SFX)

В блоке питания установлен низкопрофильный вентилятор DFB8501512H типоразмера 80 мм, имеющий толщину 15 мм. Вентилятор основан на подшипнике качения. Произведен вентилятор компанией YLTC.

Основные полупроводниковые компоненты установлены на нескольких малогабаритных радиаторах. Конверторы DC/DC дополнительного теплоотвода не имеют.

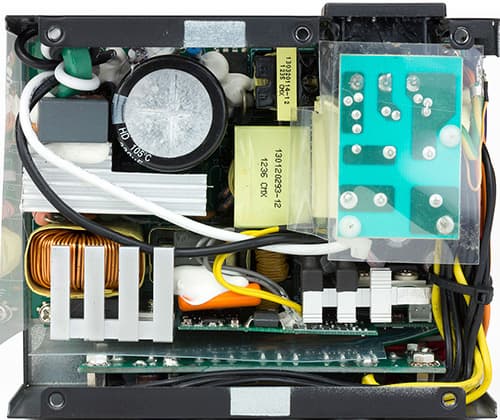

Вид платы блока питания Silverstone ST45SF-G (SFX)

Плотность заполнения объема внутри корпуса БП высокая, что обеспечивает высокое аэродинамическое сопротивление потоку воздуха, создаваемому вентилятором и, как следствие, повышенный уровень шума.

Конденсаторы в блоке питания установлены преимущественно японского производства: Panasonic и Nippon Chemi-Con, имеющие максимальную рабочую температуру 105 градусов.

Тестирование блока питания

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, отклонения напряжений от номинала невелики.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

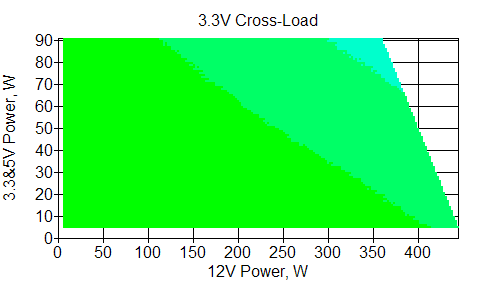

Отклонения по линии +3,3 VDC

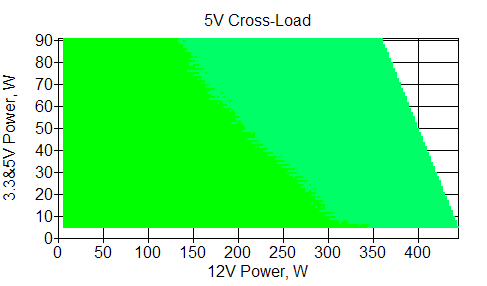

Отклонения по линии +5 VDC

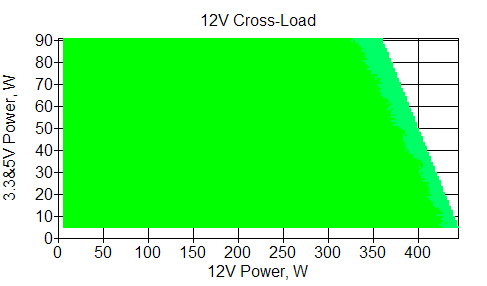

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. Более того, почти во всем диапазоне измеренным значениям напряжений удалось уложиться в два процента отклонений за исключением небольшого участка по каналу +3.3VDC, что можно считать очень хорошим показателем.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

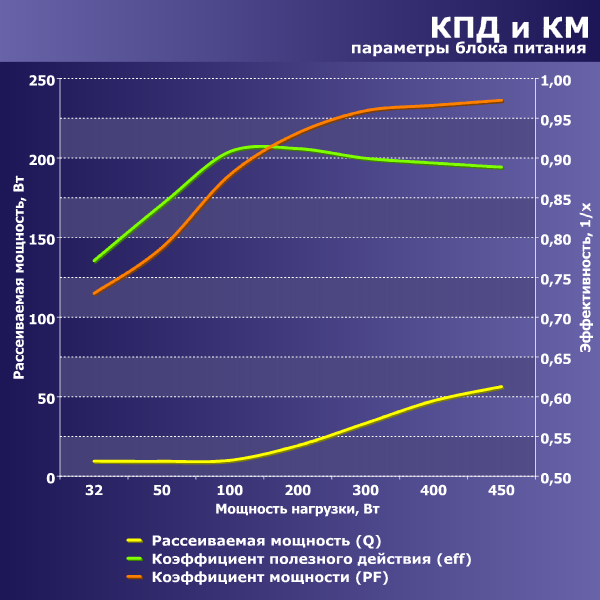

Согласно нашим измерениям, КПД данного БП достигает значения свыше 90 процентов в диапазоне мощности от 100 до 200 ватт, максимальное зарегистрированное значение составило чуть больше 91 процента — на мощности 200 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 84 процентов, на мощности 32 Вт — около 77 процентов. В целом показатели довольно хорошие, но не рекордные для современных блоков питания подобной мощности; на малой мощности КПД весьма приличный.

График рассеиваемой мощности представляет собой относительно плавную линию.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 450 Вт.

Блок питания рассеивает около 56 Вт при работе на максимальной мощности — это умеренно экономичное решение в современных реалиях.

Измерение уровня шума

При подготовке данного материала мы продолжили использовать новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

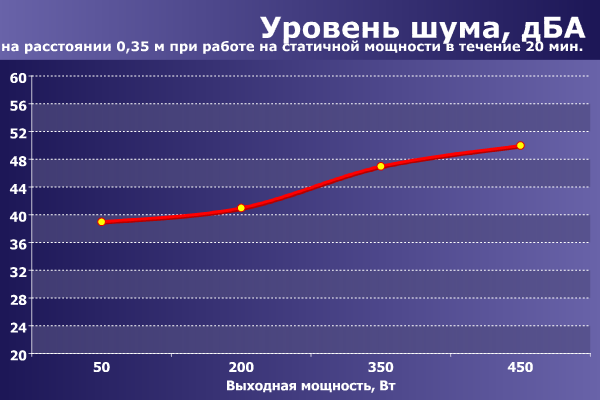

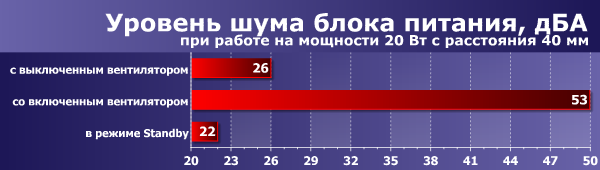

Уровень шума данной модели изменяется от высокого до очень высокого в зависимости от нагрузки при расположении в ближнем поле.

Находиться в ближнем поле от такого источника шума долговременно будет некомфортно даже в условиях офиса. При более значительном удалении источник также будет обращать на себя внимание, но раздражать будет уже в меньшей степени.

Заметный шум электроники блока питания в режиме ожидания отсутствует, а в рабочем режиме шум электроники хоть и фиксируется, но он весьма низкий и на любом адекватном эксплуатационном расстоянии будет неразличим.

Тем не менее, блок питания с подобной акустической эргономикой устроит разве что геймеров в наушниках.

Оценка потребительских качеств

Блок питания имеет противоречивый набор потребительских качеств: неудовлетворительная акустическая эргономика и очень хорошие электрические характеристики, приправленные вполне адекватным набором разъемов, хоть и со своими особенностями. Для высокопроизводительных решений в компактных корпусах подобный блок питания подойдет лишь в том случае, если пользователь готов мириться с высоким уровнем шума.

Итоги

В компактных решениях обычно больше компромиссов, чем в полноразмерных, что и подтверждает обзор данной модели. Тут в угоду компактности принесена акустическая эргономика при очень хороших электрических характеристиках.
