Блок питания Chieftec PPS-500S

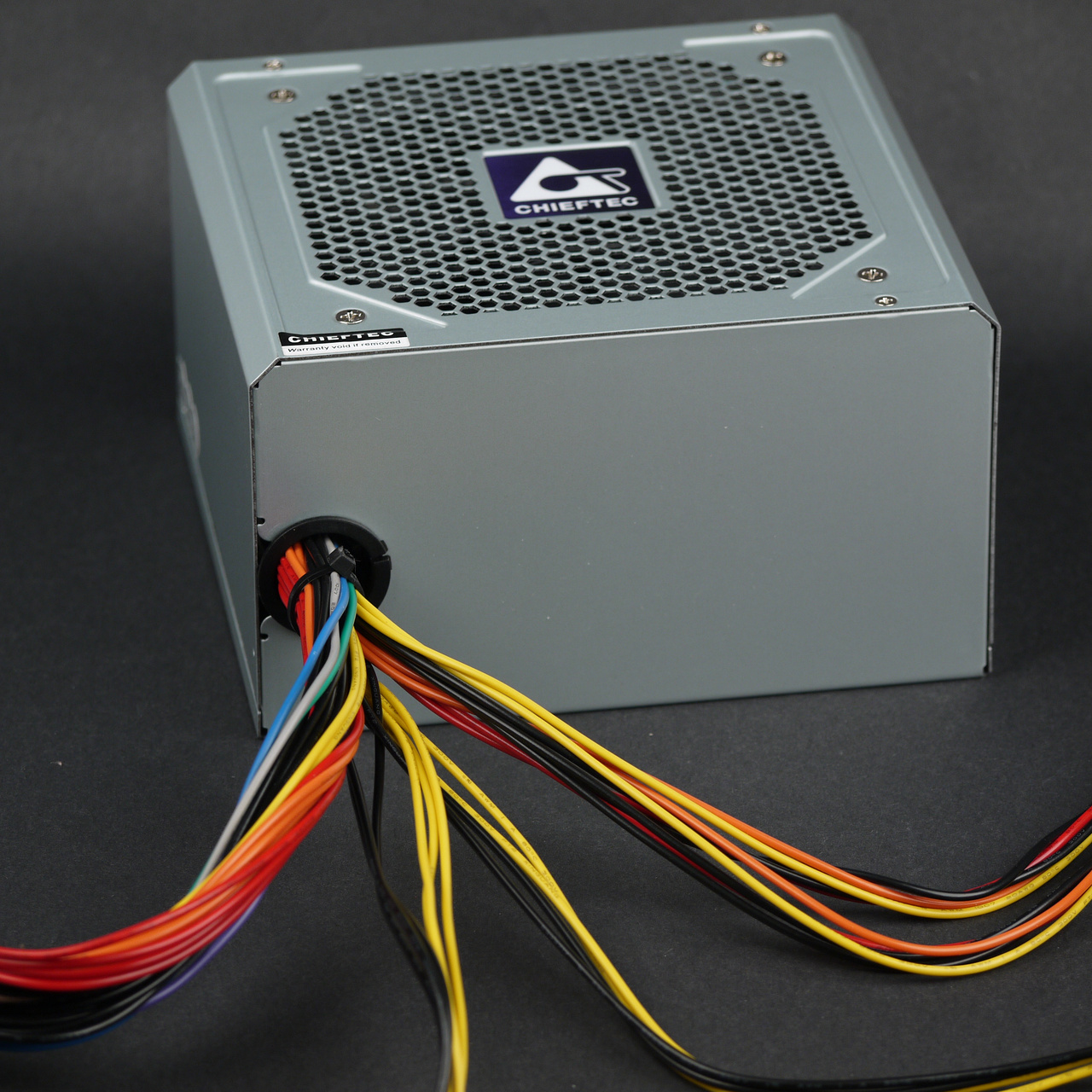

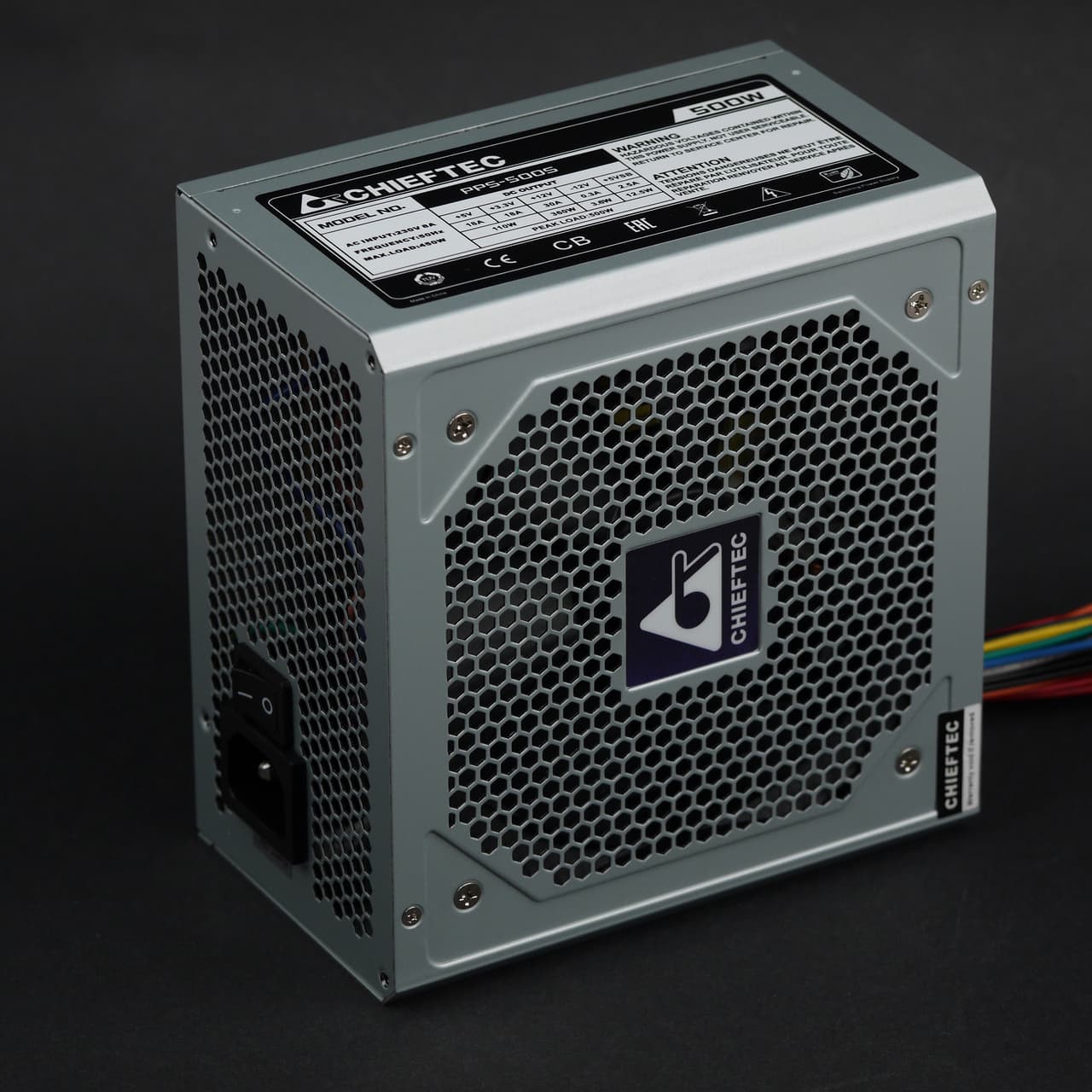

Внешний вид блока питания Chieftec PPS-500S
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Мы уже познакомились с двумя источниками питания Chieftec из серии OEM: HPS-350NS и HPS-400NS, которые представляют собой решения с максимально доступной стоимостью. Также в данной серии есть модель PPS-500S, с которой нам предстоит познакомиться в данном обзоре.

Поставляется данная модель без какой-либо упаковки, так как по большому счету она для розничной продажи не предназначена, а ее целевая аудитория — это сборщики и интеграторы.

Корпус блока питания выполнен из тонкой стали со стандартным гальванизированным покрытием серебристого цвета. Штампованная решетка имеет сотовую структуру отверстий, выполненных в виде шестигранников. Размеры блока питания стандартные, длина составляет 140 мм. Форма корпуса претендует на некую оригинальность: верхние продольные ребра выполнены скошенными, что напоминает дизайн продукции некоторых других производителей.

Снаружи отличий от младших моделей нет просто никаких.

Характеристики

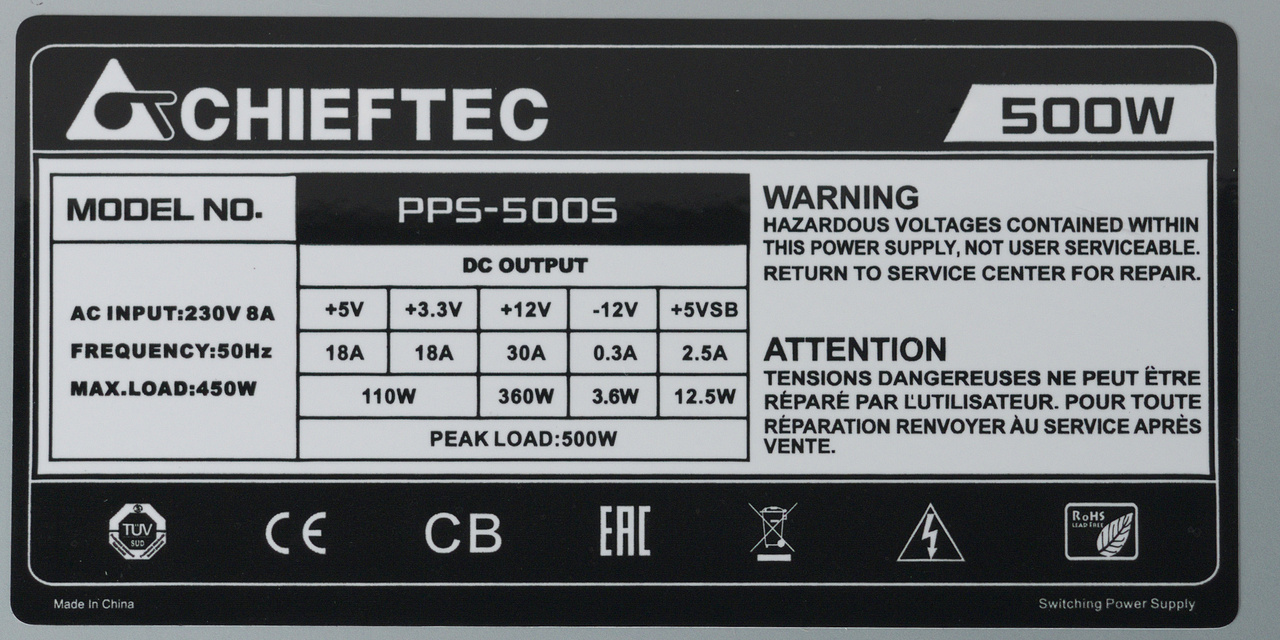

Мощность шины +12VDC составляет 360 Вт, что формально соответствует требованиям спецификации для блока питания мощностью 450 Вт. К сожалению, число 500, которое присутствует в названии модели, не является значением максимальной долговременной мощности источника питания, а указано производителем в качестве пикового значения. Максимальная продолжительная мощность не указана вообще, поэтому понять по характеристикам, какой мощности этот блок питания на самом деле, не представляется возможным в принципе.

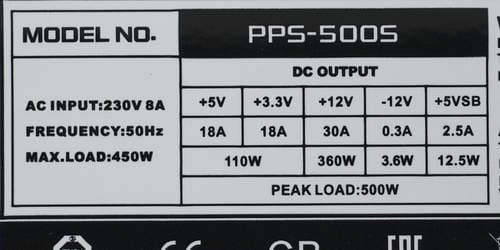

Характеристики блока питания Chieftec PPS-500S

Длина проводов и количество разъемов

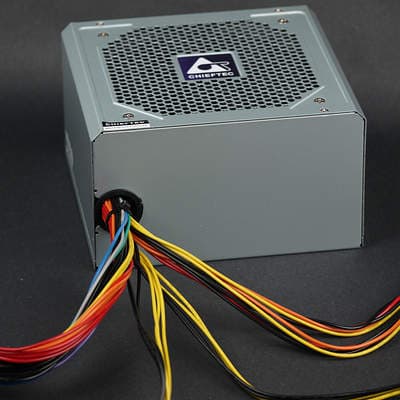

Провода и разъемы блока питания Chieftec PPS-500S

Фиксированные
до основного разъема АТХ — 45 см
до процессорного разъема 4pin ATX12V — 47 см
до разъема питания видеокарты 6-pin PCI-E 1.0 VGA Power Connector — 42 см
до первого разъема SATA Power Connector — 35 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)
до первого разъема SATA Power Connector — 35 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connector1
8 pin SSI Processor Connector
6 pin PCI-E 1.0 VGA Power Connector1
8 pin PCI-E 2.0 VGA Power Connector
4 pin Peripheral Connector2
15 pin Serial ATA Connector4на двух шнурах
4 pin Floppy Drive Connector

Для силовых линий использованы провода 20 AWG, тогда как по спецификации такой провод допускается использовать только для сигнальных линий и подключения разъема питания FDD, а для всех остальных линий рекомендуется использовать провода с более низким сопротивлением — 18 AWG.

Провода у данной модели очень короткие, хотя они чуть длиннее, чем у младших моделей этой серии. Длина шнура до разъема питания процессора составляет скромные 47 сантиметров, что ставит под сомнение возможность использования данной модели в полноразмерных корпусах с нижним расположением БП при наличии установленной видеокарты, так как провод такой длины можно лишь протянуть напрямую, а в случае установленной видеокарты или любой другой платы расширения ее придется как-то огибать. Стоит заранее предусмотреть этот нюанс и приобретать данный БП для более компактных корпусов (microATX) и плат с разъемом питания процессора, расположенным ближе к центру, а не в левом верхнем углу.

Что касается подключения накопителей, то и тут возможны проблемы, так как все разъемы для их подключения расположены на двух шнурах, которые также гигантской длиной не отличаются. Особенно данное замечание актуально для накопителей в отсеках формата 5,25 дюйма, расстояние до которых от БП обычно достаточно приличное.

С накопителями формата 3,25 и 2,5 дюйма тоже возможны некоторые сложности, связанные с очередностью расположения разъемов на шнуре питания. Наконец, подключить одновременно накопители, расположенные в отсеках формата 5,25, 3,25 и на оборотной стороне основания для системной платы (или в любом другом месте), будет крайне затруднительно, поскольку шнуров с разъемами всего два, да и те не слишком длинные. Поэтому набор накопителей в данном случае должен быть минимальный: системный накопитель, накопитель для хранения данных и опционально еще один накопитель. Рассчитывать на что-то большее тут не стоит.

В корпусах с верхним расположением БП удобство и возможность подключения также будут зависеть от габаритов корпуса и расположения в нем отсеков для накопителей, поэтому рекомендация ориентироваться на компактный корпус остается в силе и в этом случае.

Система охлаждения

Вид платы блока питания Chieftec PPS-500S

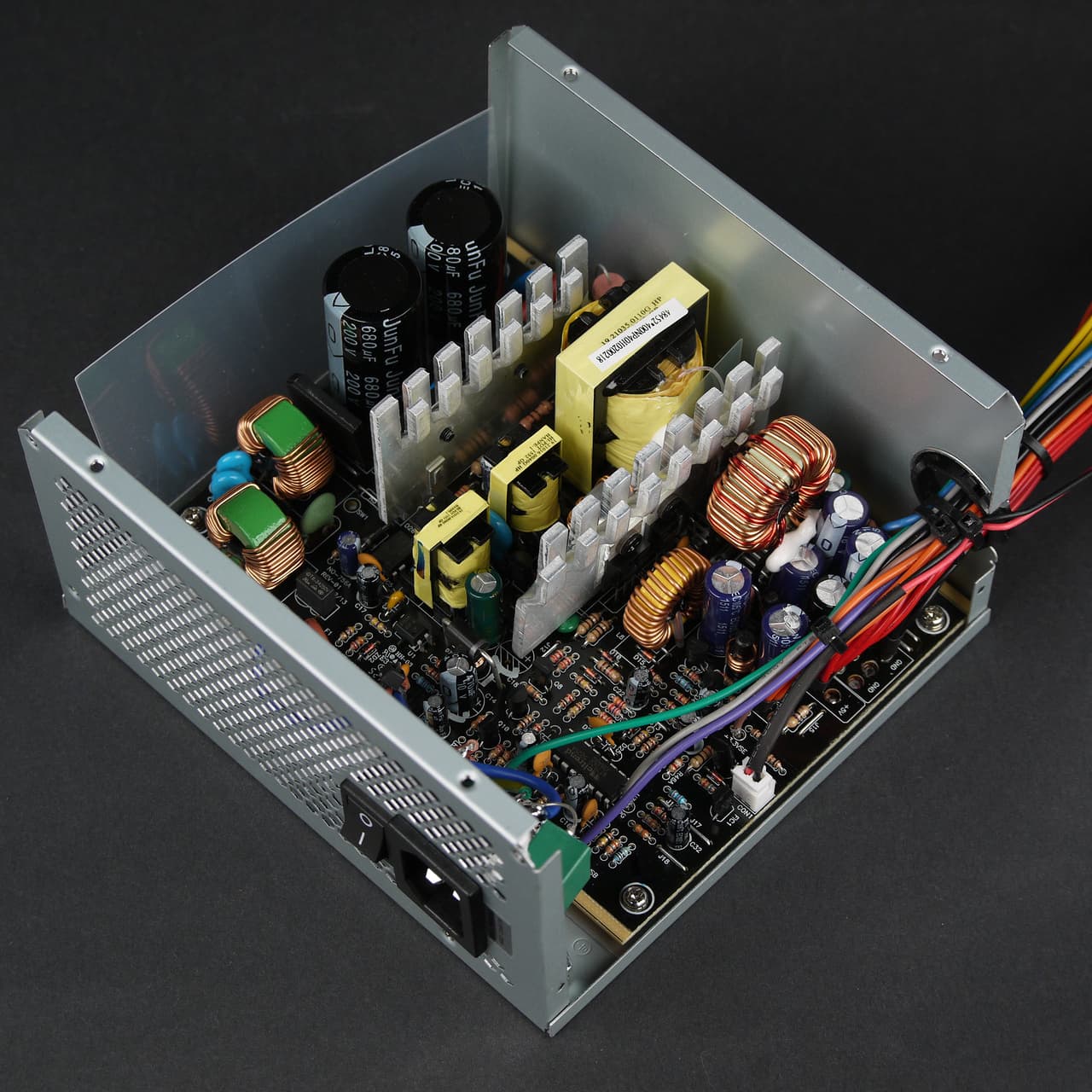

Внутреннее устройство блока питания напоминает дешевые решения родом из нулевых годов. Именно так зачастую выглядели бюджетные блоки питания разных, преимущественно малоизвестных производителей — впрочем, большинство из них выглядели еще хуже. Тут, по крайней мере, собран простейший фильтр помех, есть одноразовый предохранитель, а трансформатор и дроссель групповой стабилизации имеют адекватные размеры, да и радиаторы все-таки вполне пристойные, толщиной около 3 мм. На первый взгляд, работать эта конструкция должна. Конденсаторы Jun Fu и дешевый вентилятор на подшипнике скольжения не вызывают особого оптимизма, но вряд ли можно найти принципиально более качественные компоненты в блоке питания подобной ценовой категории.

Данная модель лишена модуля коррекции коэффициента мощности (PFC) — здесь отсутствует не только активный ККМ, но и пассивный. Отсутствие АККМ говорит о том, что данная модель не сможет продаваться в Европе, а поэтому предназначена только для развивающихся стран. С технической точки зрения, отсутствие АККМ чревато снижением устойчивости при работе на пониженном напряжении (ниже 180 В) питающей сети, в том числе при кратковременных перепадах напряжения. Зато с дешевыми ИБП проблем быть не должно.

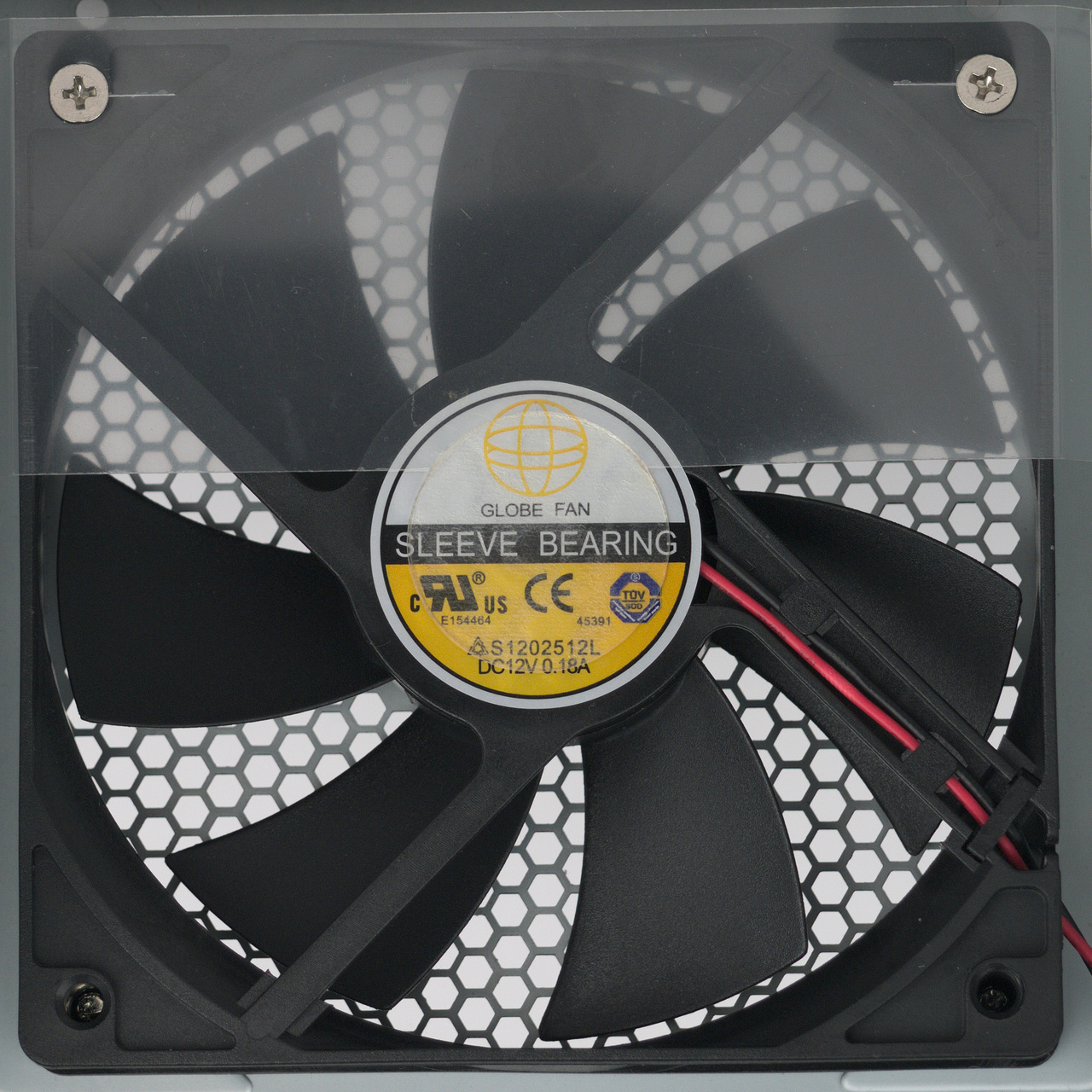

Вентилятор блока питания Chieftec PPS-500S

В блоке питания установлен вентилятор типоразмера 120 мм Globefan S1202512L, который, судя по маркировке, имеет скорость вращения 2000 оборотов в минуту. Вентилятор выполнен на основе подшипника скольжения. Подключение двухпроводное, разъемное, так что поменять вентилятор будет несложно. Напомним, что в младших моделях был установлен вентилятор Poweryear с такой же скоростью вращения. Вполне можно предположить, что продукт Globefan имеет чуть больший ресурс, чем решение менее известного производителя.

Тестирование блока питания

Работа на максимальной мощности Chieftec PPS-500S

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП. Тестирование в данном случае проводилось на максимальной мощности 420 Вт. Данное значение было получено суммированием мощности шины +12VDC (360 Вт) и типовой тестовой нагрузки на каналы +3.3VDC и +5VDC (60 Вт), предусмотренной для данного номинала мощности.

Блок питания действительно работает на заявленной максимальной мощности довольно продолжительное время. Впрочем, время теста нами было сокращено со стандартных восьми часов до одного часа. Дело в том, что работать-то он работает, но отклонения значений выходных напряжений не позволяют утверждать, что он работает нормально с точки зрения обеспечения нормативным питанием компонентов системного блока: отклонения по каналам +3.3VDC и +12VDC заметно выше допустимых пяти процентов.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC

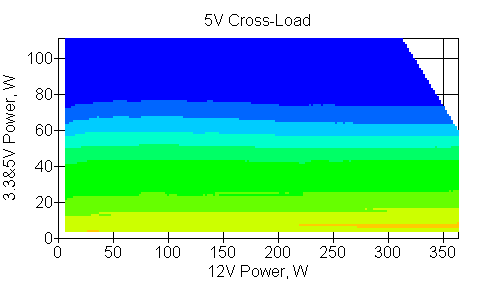

Отклонения по линии +5 VDC

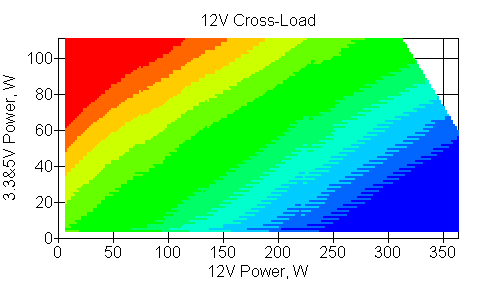

Отклонения по линии +12 VDC

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. При типовой суммарной мощности нагрузки по каналам +3.3VDC и +5VDC максимальная мощность по каналу +12VDC при отклонении в пределах трех процентов от номинала составила около 180 Вт, а при отклонении в пределах пяти процентов от номинала — около 270 Вт. Это составляет 50% и 75% от заявленной мощности канала +12VDC.

В принципе, источник питания мощностью 180 Вт позволит обеспечить энергией неплохой системный блок со средним четырехъядерным процессором и дискретной видеокартой, не требующей дополнительного питания. Рассчитывать на нормальную работу с адаптерами на чипе GTX 970, к примеру, не стоит, а какой-нибудь GTX 750 Ti работать должен. Значение напряжения по каналу +5VDC данная модель почти не задирает при типичных нагрузках в современной системе.

По нагрузочной способности данная модель ближе всего к HPS-400NS, но чуть лучше нее, поскольку та еще и задирала значение напряжения по +5VDC при невысокой нагрузке на данный канал, чего у PPS-500S не наблюдается. В итоге данную модель можно признать самой удачной из трех выпускающихся в данной серии. Уж по электрическим характеристикам это будет вполне справедливо.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала

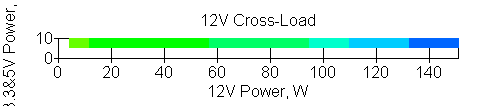

при нагрузке только через разъем PCI-E

В случае видеокарты максимальная мощность по каналу +12VDC составляет 110 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%. Но так как отклонение напряжения происходит в сторону уменьшения, то использовать видеокарту, потребляющую свыше 115 Вт, с данным блоком питания не стоит, чтобы избежать ее нестабильной работы.

Качество питания системной платы
отклонения действующих значений напряжения от номинала

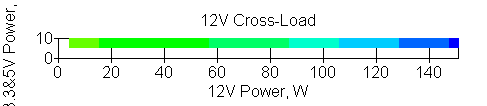

при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет 105 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, то высокая мощность может потребоваться для питания карт расширения — например, видеокарты без дополнительного питания, которые обычно имеют потребление в пределах 75 Вт. Так что тут полученного значения мощности должно хватить с запасом.

Качество питания VRM CPU
отклонения действующих значений напряжения от номинала

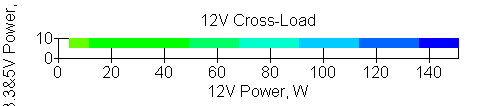

при нагрузке только через разъем питания процессора

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет 90 Вт при отклонении 3% и около 135 Вт при отклонении 5%. Это позволяет использовать почти любой десктопный процессор как для сокета LGA1150/51, так и для AM3/FM2, но разгоном лучше не увлекаться. И желательно, чтобы все компоненты имели суммарное потребление в пределах 175 Вт.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

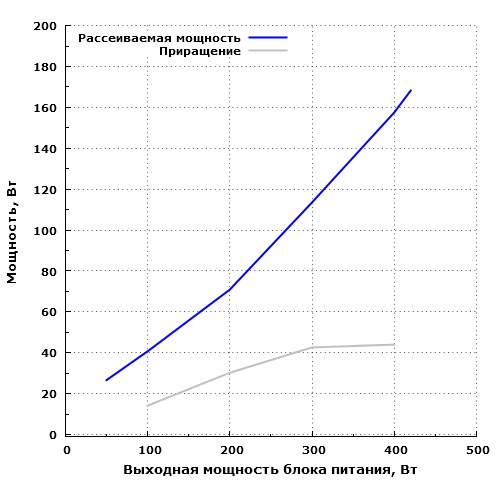

Рассеиваемая мощность Chieftec PPS-500S

На максимальной мощности блок питания рассеивает около 168 Вт, на мощности 50 Вт — около 26,6 Вт. Результаты очень слабые. Данная модель — явно не для тех, кто хочет сэкономить на электроэнергии.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0460,2
STB0,0460,3
Zload0,1069,1

При отсутствии нагрузки результаты вполне пристойные, хотя потребление в режиме холостого хода достаточно высокое, если учитывать невысокий номинал источника питания.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

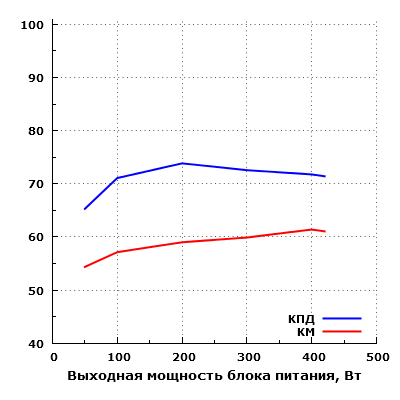

Эффективность Chieftec PPS-500S

Максимальный КПД данной модели составил около 73,8% на мощности 200 Вт, а на мощности 50 Вт КПД составил порядка 65,2%. Коэффициент мощности находится в диапазоне от 54% до 61%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А13,1

Впрочем, в данном случае пусковой ток не имеет особого значения, так как высокочастотный преобразователь (АККМ) на входе БП отсутствует.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

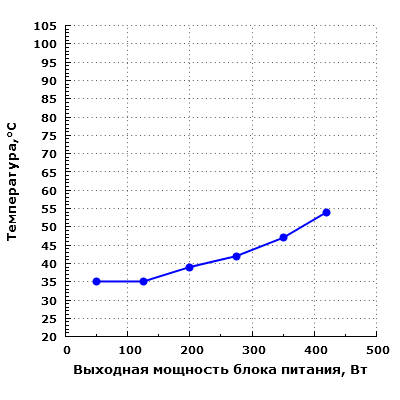

Тепловой режим Chieftec PPS-500S

Термонагруженность конденсаторов находится на низком уровне (их температура ниже 60 градусов) во всем исследованном диапазоне мощности. Таким образом, блок питания  имеет хороший запас по температуре конденсаторов.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

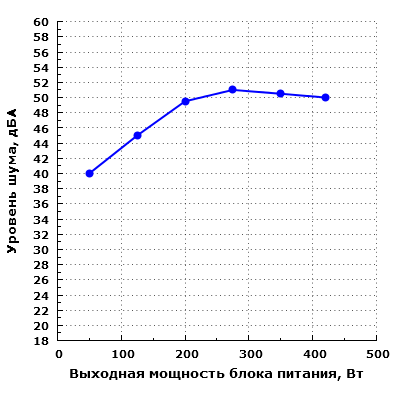

Уровень шума Chieftec PPS-500S

Уровень шума при работе блока питания изменяется от 40 до 51 дБА, то есть шум от блока питания будет очень сильный при любой нагрузке. Но и по этому показателю данная модель несколько лучше младших представителей своей серии, хотя в реальных условиях это вряд ли будет заметно, поскольку даже при минимальной нагрузке шум всех трех моделей уже очень сильный и весьма назойливый.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен1,5
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества этого БП чуть лучше, чем у младших представителей серии, но они по-прежнему весьма низкие. Электрические характеристики чуть лучше, провода чуть длиннее, шум чуть ниже, то есть улучшения есть, но они минимальные. И все же, если выбирать из трех БП данной серии, то PPS-500S, хоть и с натяжкой, наиболее близок к тому, чтобы назвать его хорошим блоком питания.

Итоги

На момент написании обзора цена на PPS-500S была неизвестна, но с высокой долей вероятности можно предположить, что она не превысит отметку 2000 рублей, а возможно, будет мало отличаться от стоимости младших моделей данной серии.


Блок питания Chieftec PPS-500S предоставлен на тестирование производителем
