Источники бесперебойного питания: Tripp Lite OMNISMART INT 500, OMNIPRO INT 500


Вот мы и подошли к последней паре ИБП из первой серии, Tripp Lite OMNISMART INT 500 и OMNIPRO INT 500. Не очень понятно, как это получилось, но вскоре после передачи этих решений на тестирование, представители компании сообщили о том, что модель OMNIPRO INT 500 снята с производства и поставки в Россию данного решения прекращены. Вероятно, где-то на рынках еще и можно встретить эти "заблудшие" модели, но, похоже, смысла описывать ее здесь нет. Тем более, что как по внешнему виду (фото ИБП, использованные в статье — OMNIPRO INT 500, OMNISMART INT 500 отличается только соответствующей надписью на передней и задней панелях), так и по "поведению" модели практически не различались.

Комплект поставки:

  • ИБП
  • Шнур COM-порта
  • Один кабель IEC320 M-F
  • Кабель для модема
  • Документация
  • CD с ПО

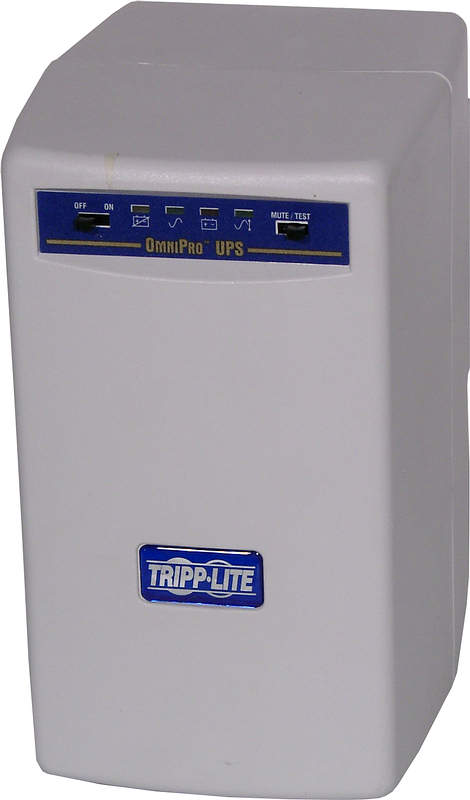

На передней панели OMNISMART INT 500 расположена тумблер включения устройства, тумблер перевода ИБП в состояние тестирования и четыре светодиода, идентифицирующие режимы работы устройства:

Разрядка батареи (или замена), коррекция напряжения, работа от аккумулятора, работа от сети.

Аккумулятор ИБП — свинцово-кислотный, необслуживаемый.

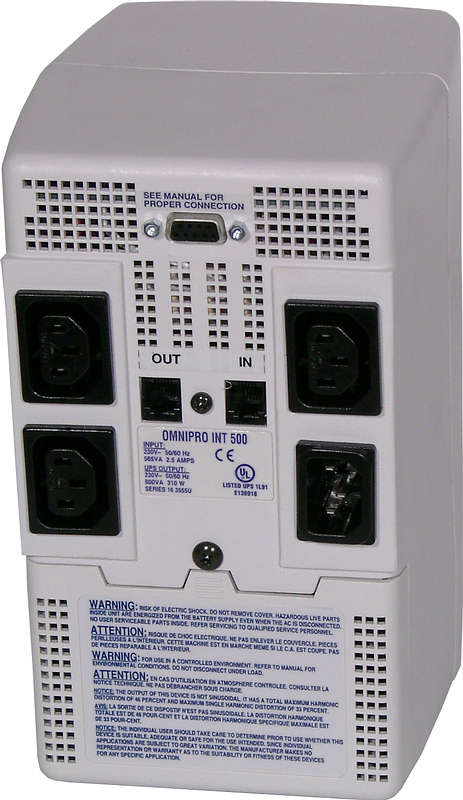

На задней панели ИБП расположены 3 розетки IEC320 для подключения нагрузки, пара розеток RJ-11, собственно розетка для подключения ИБП к внешней сети, разъем EIA-232-E для подключения кабеля управления ИБП при помощи ПК.

Срок службы аккумуляторов (по данным производителя) — от 3 до 6 лет. При полной разрядке аккумуляторов время их зарядки до 90% составило около 4 часов 12 минут. Размеры устройства составляют примерно 210 x 120 x 180 мм, вес — со стандартным аккумулятором — 7,81 кг.

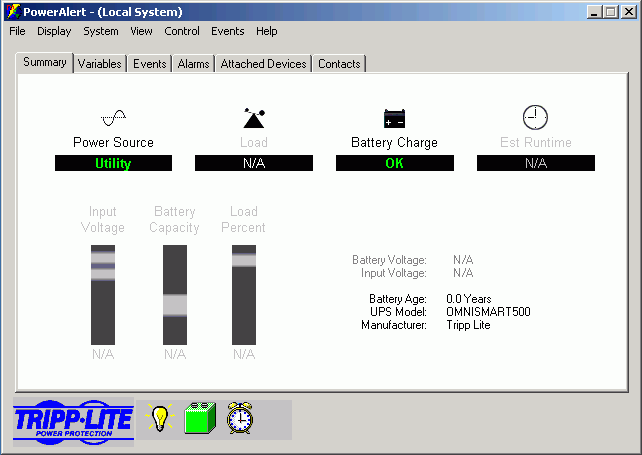

В комплекте с ИБП поставляется программный комплекс PowerAlert, позволяющий уточить состояние устройства и провести некоторые настройки работы.





Несмотря на наличие в пакете возможности работы с ИБП различных производителей (на втором скриншоте строка Manufacturer), ПО не смогло определить модель даже "своего" ИБП, хотя попытки управлять устройством были. Хорошо, что имеется возможеость установки типа модели вручную — хотя бы для того, чтобы при мониторинге в строке UPS Model не зияли пробелы.

Как отмечено производителем в паспорте на устройство, ИБП выдерживает изменение входного напряжения в пределах 144–282 В. Начнем с понижения.

При понижении напряжения устройство переходит на питание нагрузки от аккумулятора при 145,6 В (переход снова на «прямую» запитку от сети, т.е. отключение от аккумулятора происходит при повышении напряжения до 154,2 В).

При постепенном понижении входного напряжения, ИБП начинает первую ступень преобразования напряжения при достижении 197,6 В (тут же начинаем повышение и определяем, что преобразование прекращается при 208,8 В). Напряжение на выходе их ИБП — 225,4 В.

Продолжаем понижать входное напряжение ИБП. Вторая ступень преобразования начинается при достижении отметки 176,4 В (преобразование прекращается при повышении напряжения до 184,7 В). Напряжение на выходе из ИБП — 226,5 В.

При повышении входного напряжения первая ступень преобразования выходного напряжения ИБП наступает при достижении отметки 245,9 В. В это время напряжение на выходе — 217,2 В.

Время переключения ИБП на питание от аккумулятора и обратно составило около 4 мс. Мощность ИБП на выходе — 500 ВА/280 Вт, время работы при 50%/100% нагрузках — 16,5/5,3 мин.

В заключение, вернемся к диапазону изменения выходного напряжения ИБП при изменении входного напряжения. Для Tripp Lite OMNISMART INT 500 этот показатель выглядит так:

Входное напряжение ИБП (В) Входное напряжение нагрузки (В)
220,5 221,1
254,1 224,2
144,8 232,1

Паспортные характеристики:

Входное/выходное напряжение
230
Выходная мощность (ВА)
500
Выходная мощность (Вт)
300
Тип
Линейно-интерактивный
Форма выходного сигнала при питании нагрузки от сети
Чистая синусоида
Форма выходного сигнала при питании нагрузки от аккумулятора
Аппроксимированная синусоида
Время работы с полной нагрузкой (мин)
5
Время работы с 50% нагрузкой (мин)
17
Время перезарядки аккумулятора (ч)
2-4
Время переключения на питание от аккумулятора (мс)
2-4
Максимальное напряжение для перехода на питание от аккумулятора (В)
277
Минимальное напряжение для перехода на питание от аккумулятора (В)
164
Розетки
3 IEC-320
Управляющий интерфейс
RS-232, управление посредством ПО PowerAlert


ИБП Tripp Lite OMNISMART INT 500 предоставлен компанией LANCK
