Обзор материнской платы Asus ROG Strix X299-XE Gaming на чипсете Intel X299

Серия игровых плат Asus ROG Strix пополнилась моделью Asus ROG Strix X299-XE Gaming на чипсете Intel X299 под топовые процессоры Intel Core-X. В этой статье мы подробно рассмотрим новинку.

Комплектация и упаковка

Плата Asus ROG Strix X299-XE Gaming поставляется в небольшой картонной коробке черного цвета, на которой, помимо фотографии самой платы, расписаны все ее достоинства.

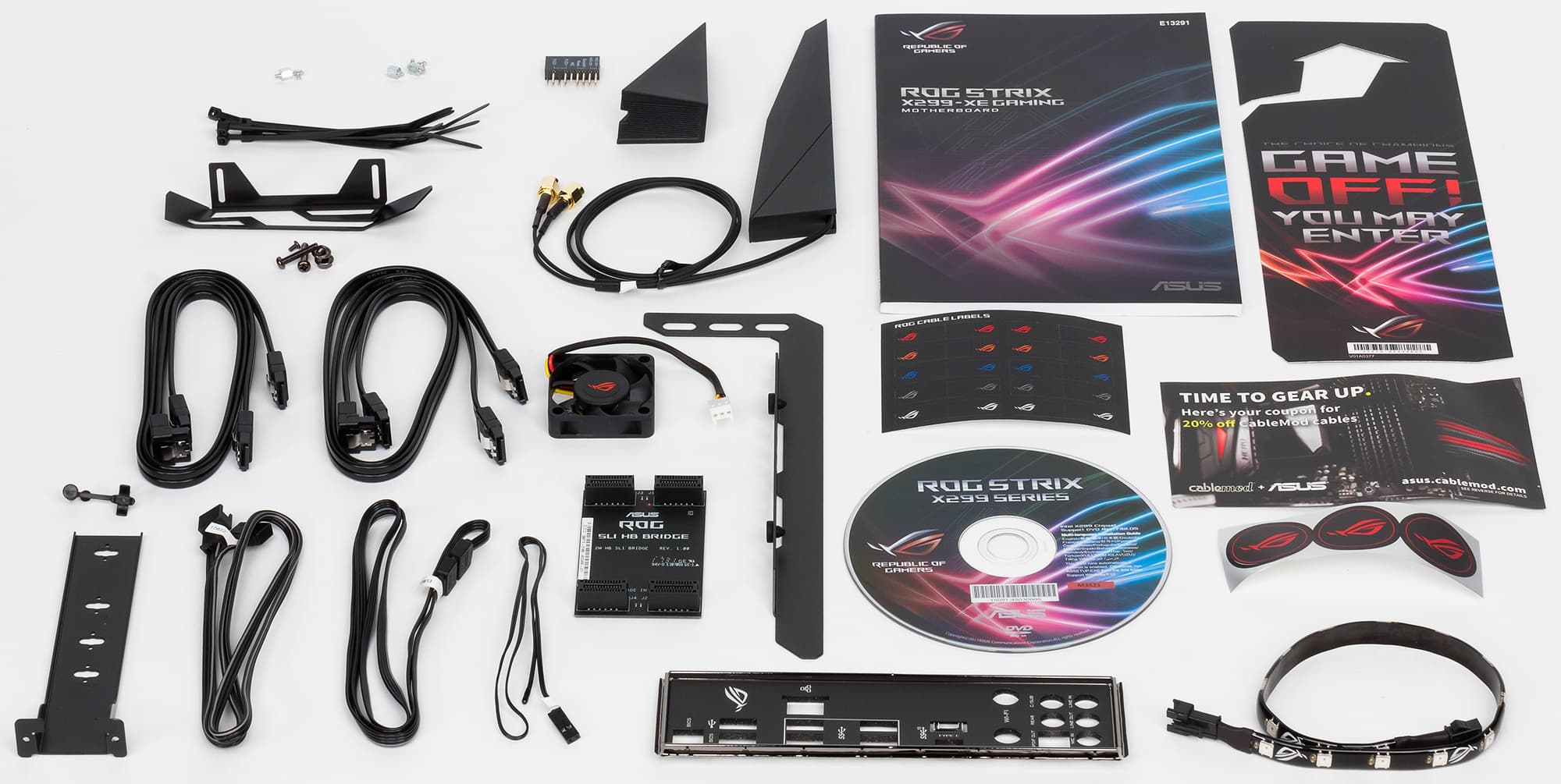

Кроме самой платы поставляется инструкция пользователя (только на английском языке), DVD диск с драйверами и утилитами, задняя панель разъемов, четыре SATA-кабеля (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик Nvidia SLI на две видеокарты, термодатчик, кабель для подключения обычной RGB-ленты, кабель для подключения адресуемой RGB-ленты, выносная антенна для Wi-Fi-модуля, различные стикеры, монтажные рамки для крепления дополнительных вентиляторов и видеокарты, пластиковые стяжки, а также дополнительный 40-миллиметровый трехконтактный вентилятор.

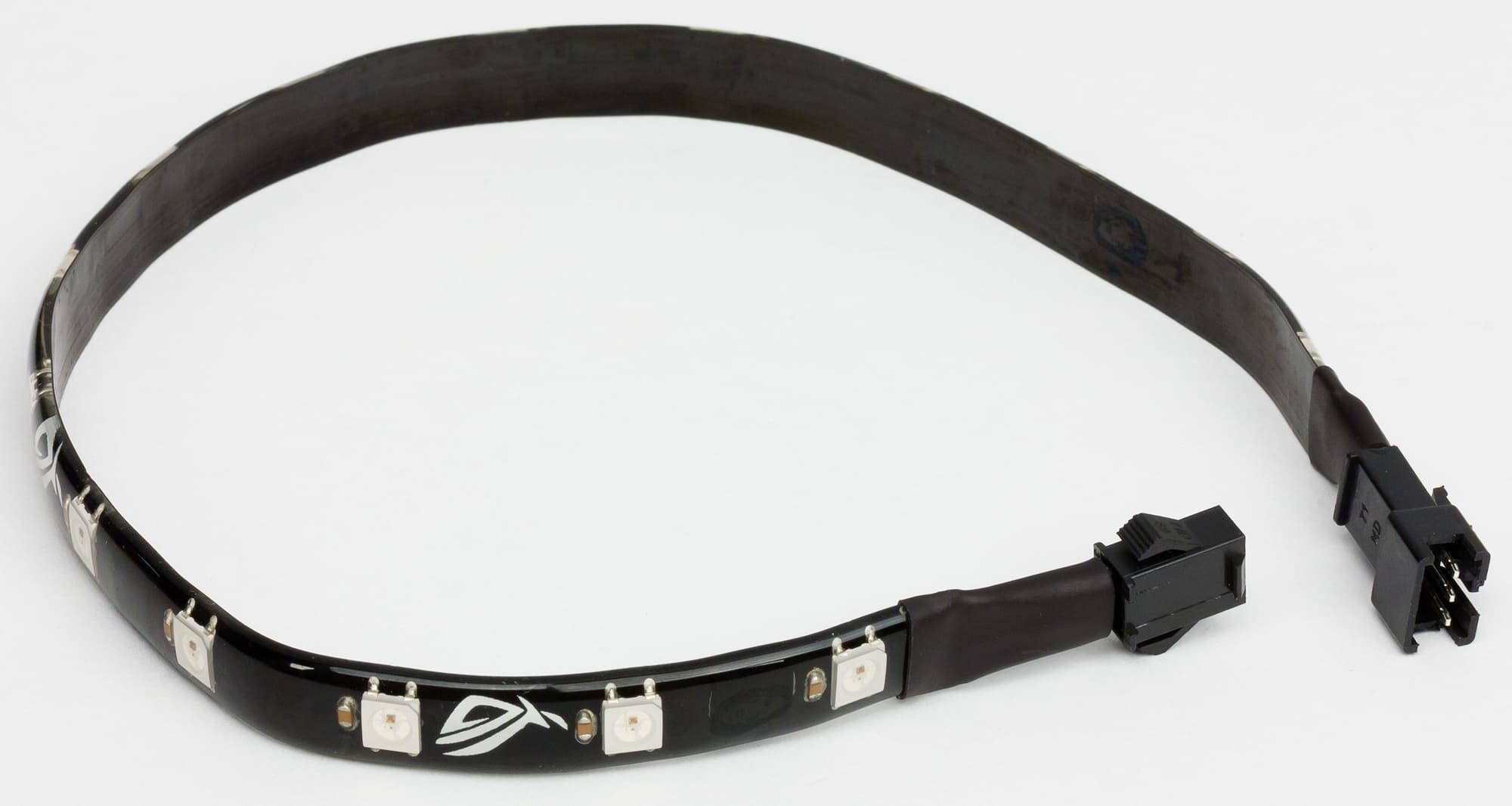

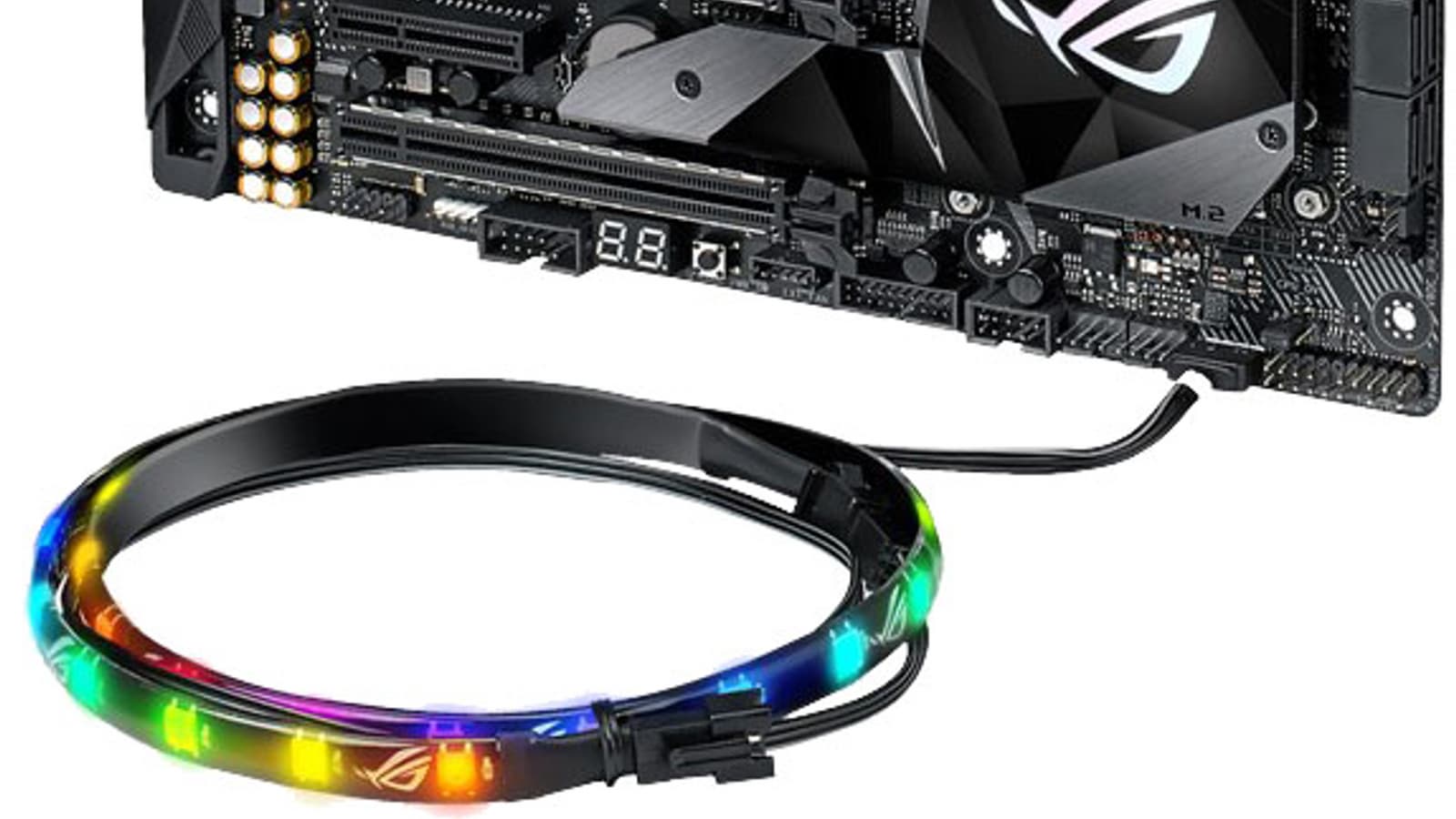

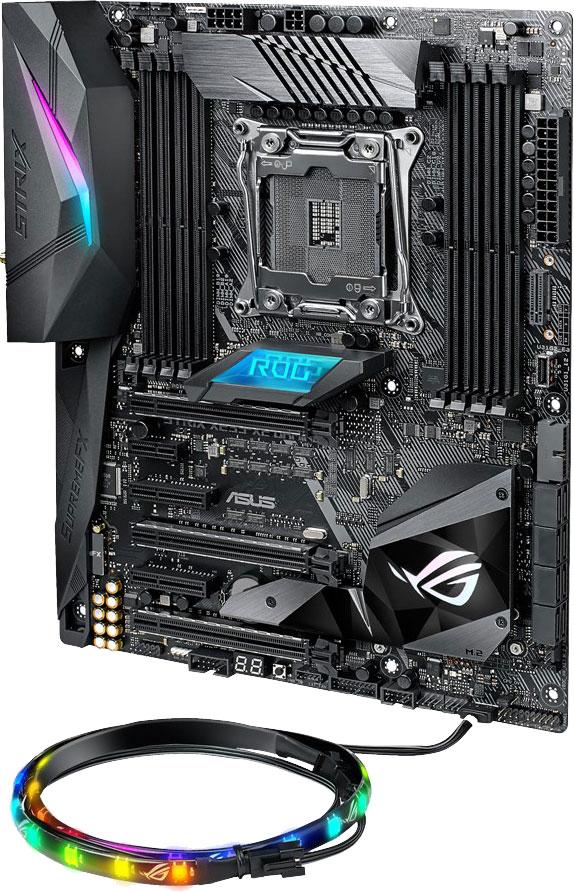

В комплектацию входит даже адресуемая RGB-лента, что на сегодняшний день большая редкость.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus ROG Strix X299-XE Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры Intel Core-X (Skylake-X, Kaby Lake-X)
Процессорный разъем LGA 2066
Чипсет Intel X299
Память 8 × DDR4 (максимальный объем зависит от процессора)
Аудиоподсистема SupremeFX S1220
Сетевой контроллер Intel I219-V
Asus Wi-Fi (802.11a/b/g/n/ac + Bluetooth 4.2)
Слоты расширения 2 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4
1 × PCI Express 3.0 x1 (в форм-факторе PCI Express 3.0 x4)
1 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы 8 × SATA 6 Гбит/с
USB-порты 8 × USB 3.0
3 × USB 3.1
4 × USB 2.0

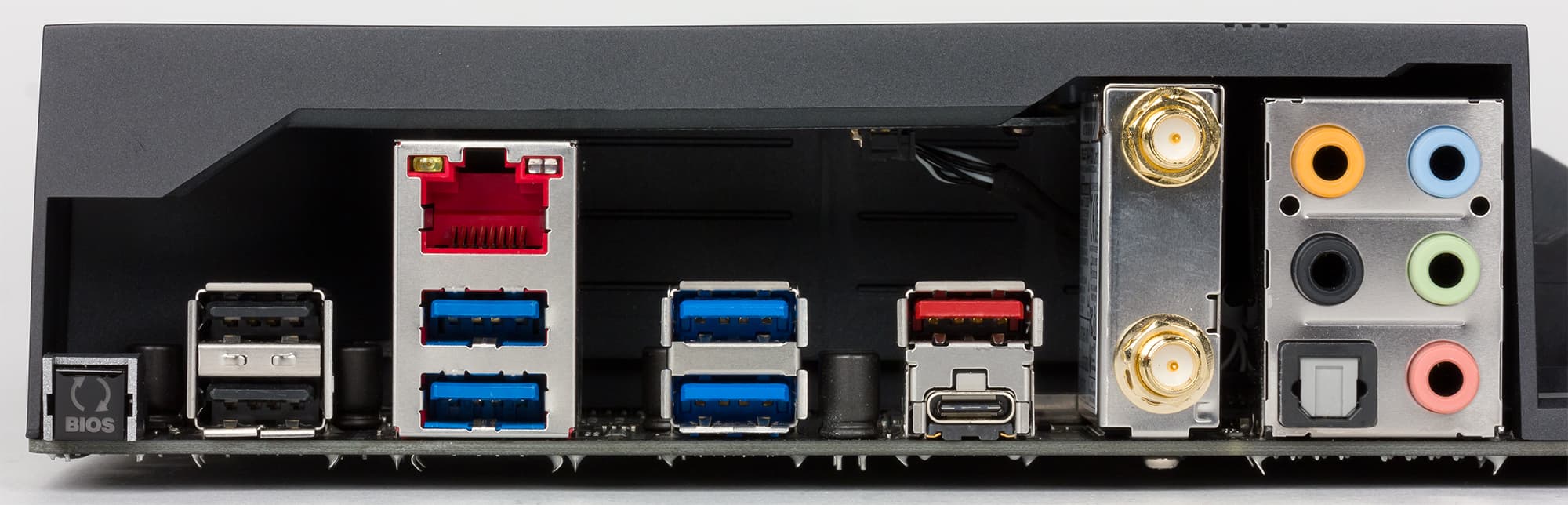

Разъемы на задней панели 1 × USB 3.1 (Type-A)
1 × USB 3.1 (Type-C)
4× USB 3.0
2 × USB 2.0
1 × RJ-45
2 разъема для подключения антенн
1 × S/PDIF
5 аудиоразъемов типа миниджек
Внутренние разъемы 24-контактный разъем питания ATX
1 × 8-контактный разъем питания ATX 12 В
1 × 4-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
2 × M.2
7 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения платы Fan Extension
1 разъем для подключения фронтального порта USB 3.1
2 разъема для подключения портов USB 3.0
1 разъем для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем ROG Extension
2 разъема RGB LED strip
1 разъем адресуемой RGB LED strip
1 разъем для подключения термодатчика
1 разъем Intel VROC Upgrade Key
Форм-фактор ATX (305×244 мм)
Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Форм-фактор

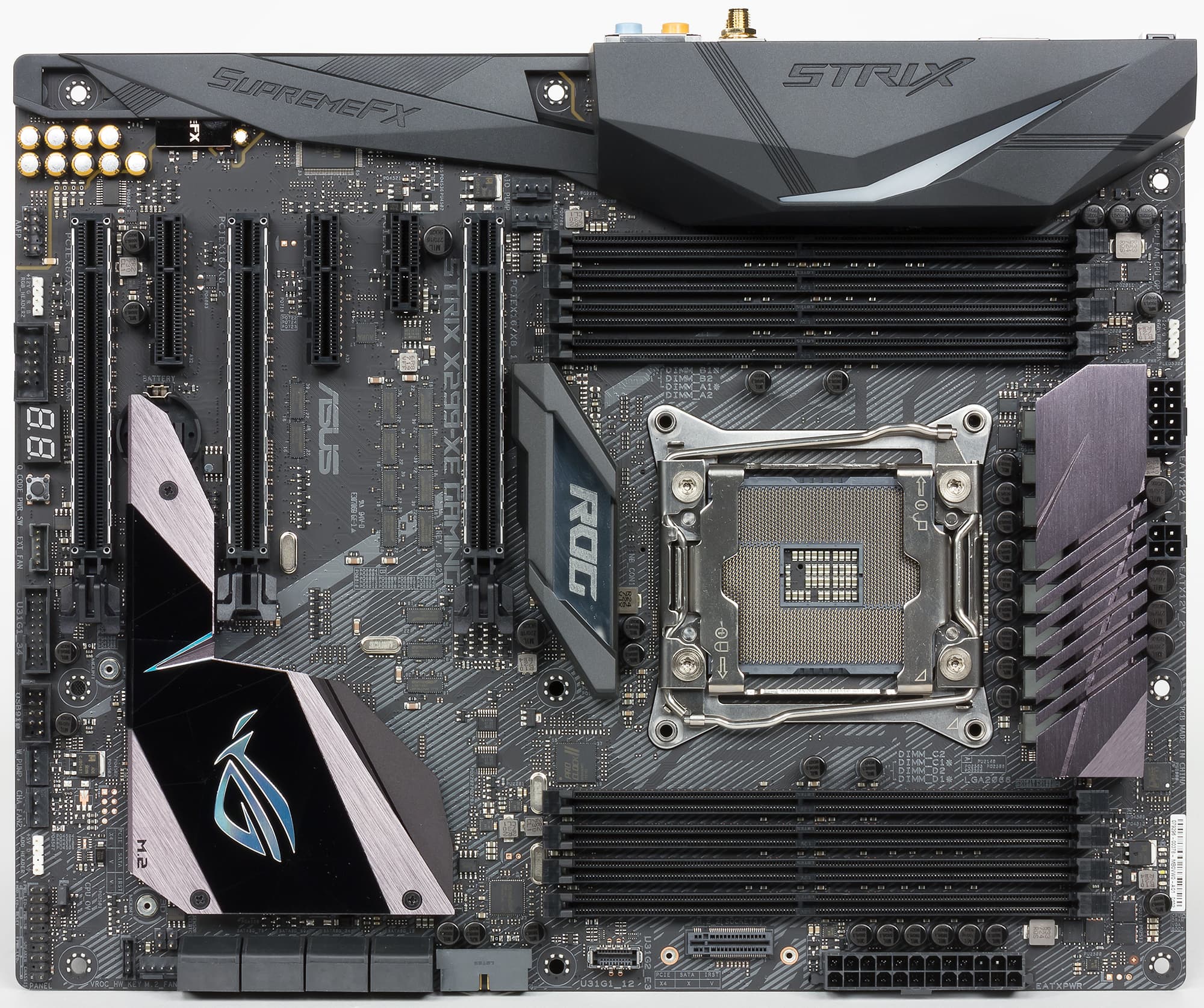

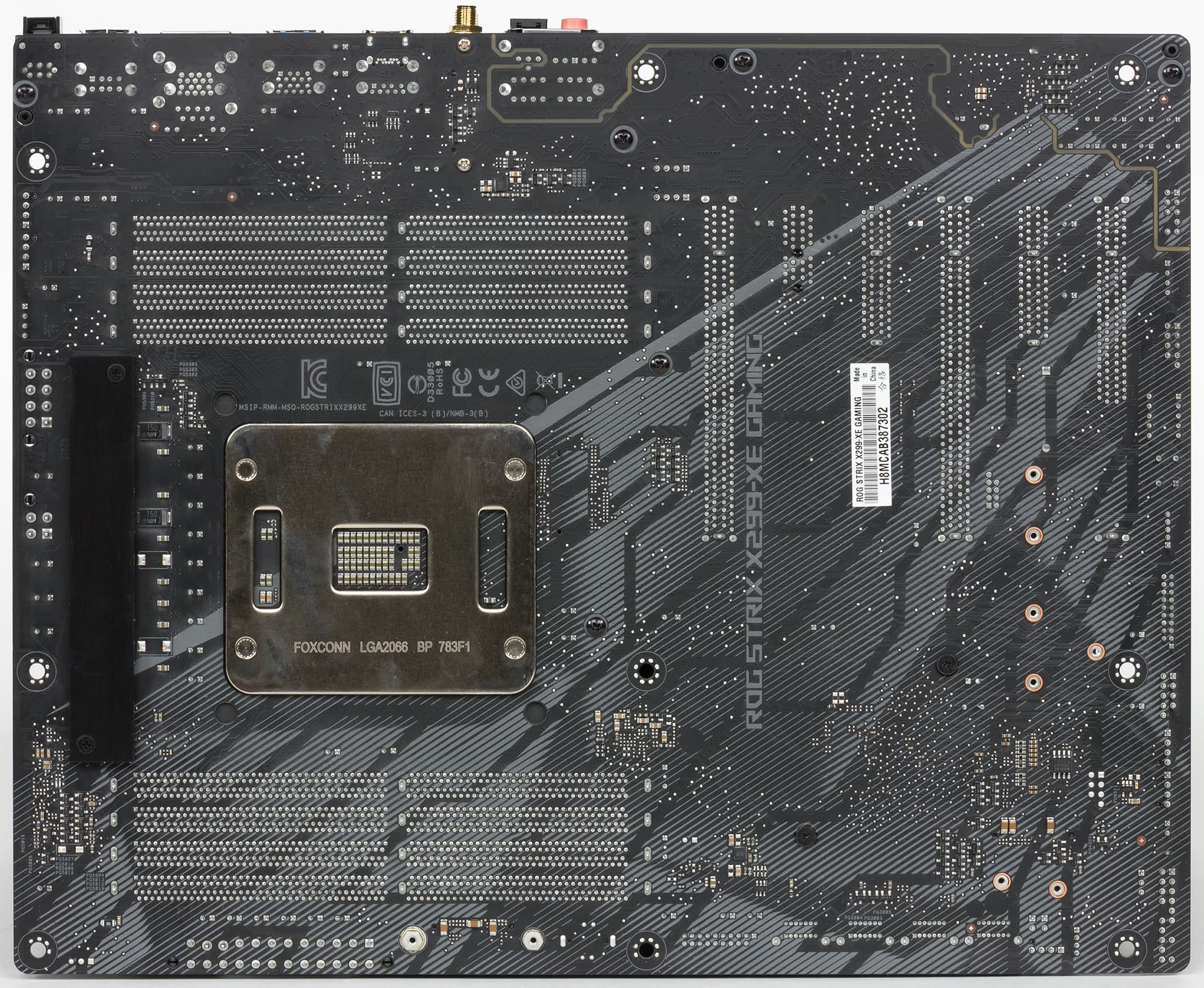

Плата Asus ROG Strix X299-XE Gaming выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрены девять отверстий.

Чипсет и процессорный разъем

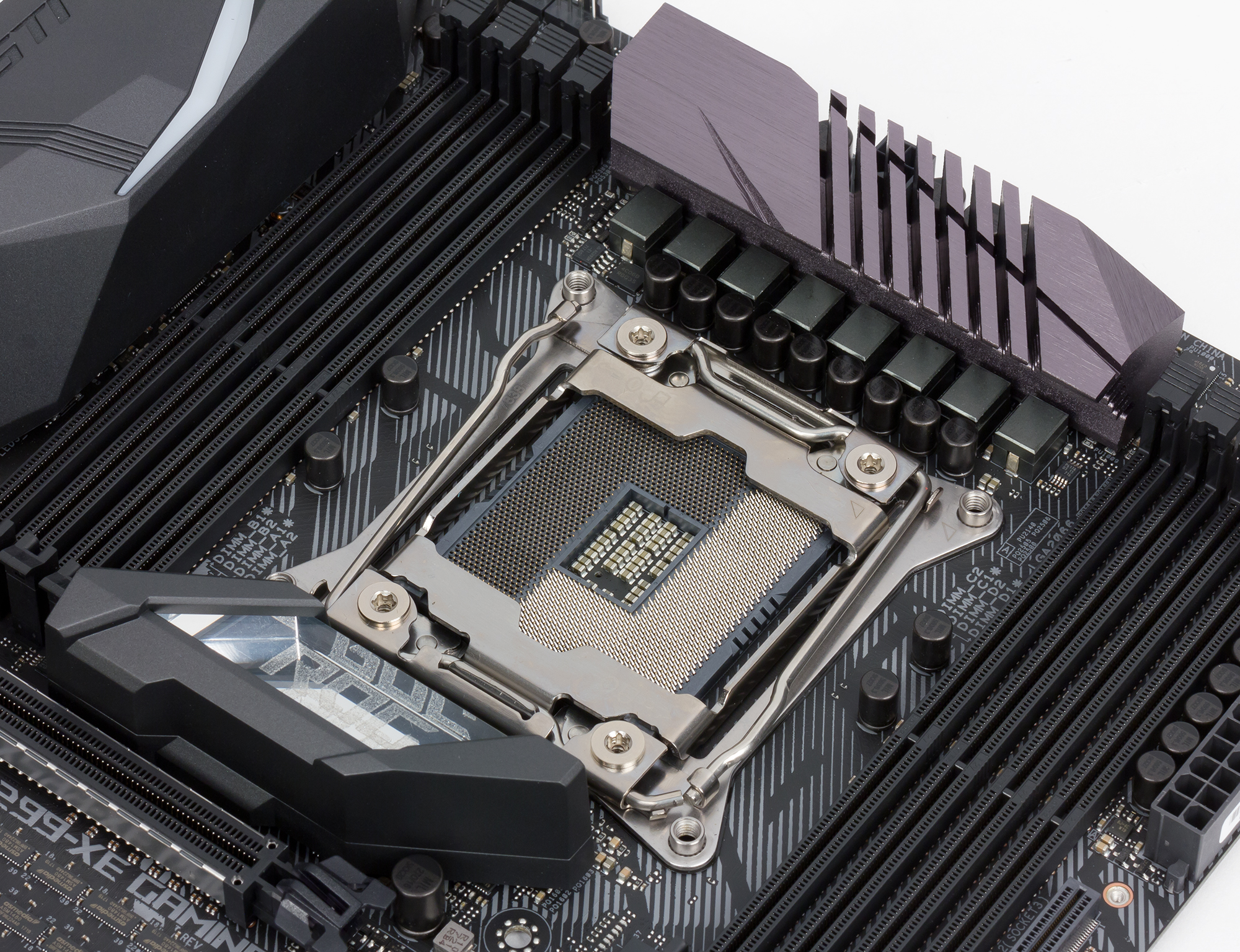

Плата Asus ROG Strix X299-XE Gaming основана на новом чипсете Intel X299 и поддерживает процессоры Intel Core-X (Skylake-X, Kaby Lake-X) с разъемом LGA 2066.

Память

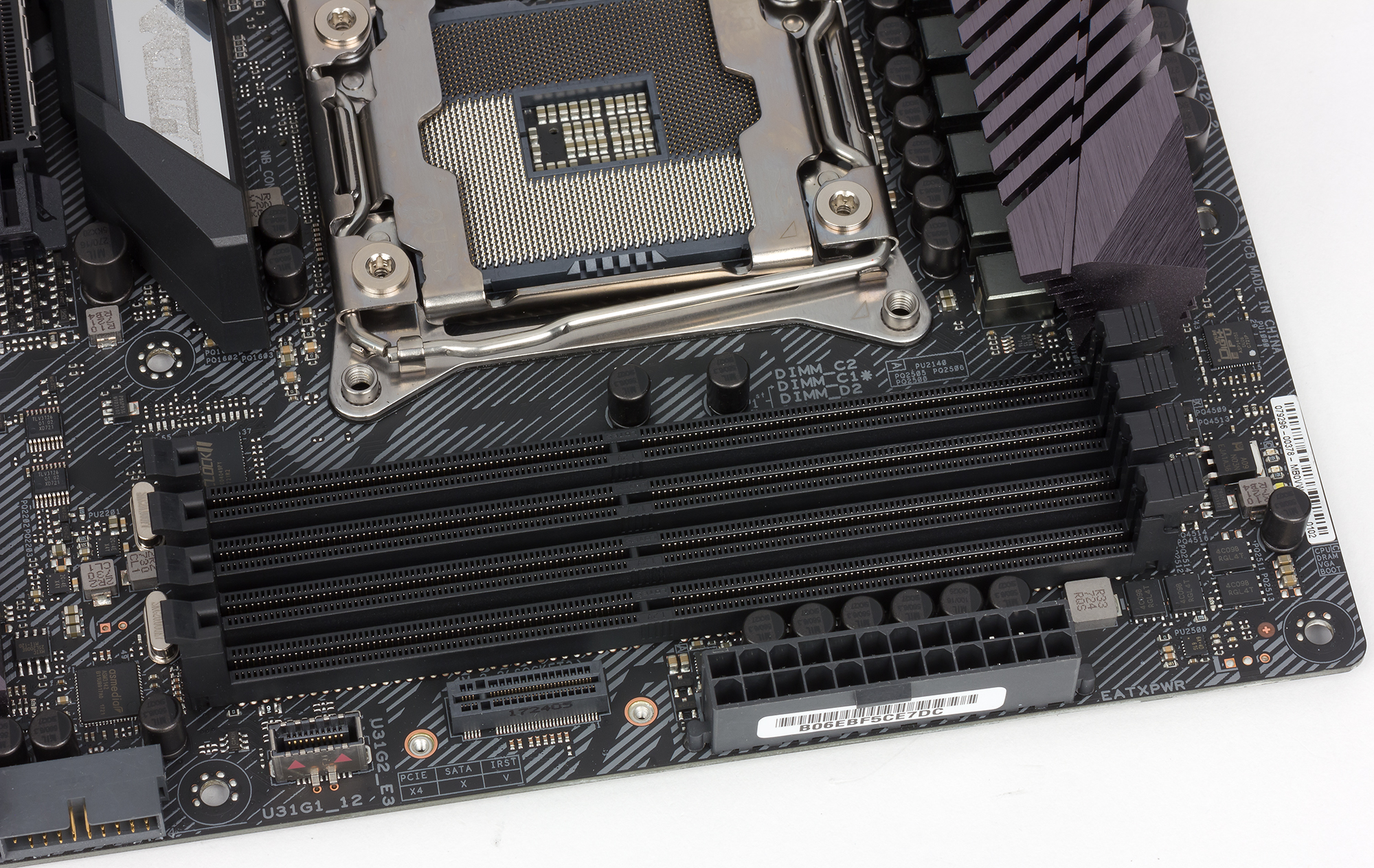

Для установки модулей памяти DDR4 на плате Asus ROG Strix X299-XE Gaming предусмотрено 8 DIMM-слотов. Если устанавливается 4-ядерный процессор Kaby Lake-X с двухканальным контроллером памяти (модели Core i7-7740Х и Core i5-7640Х), то используются 4 передних слота памяти, а максимальный объем поддерживаемой памяти будет равен 64 ГБ (non-ECC Unbuffered DIMM). При использовании процессоров Skylake-X с четырехканальным контроллером памяти можно использовать все 8 слотов, а максимальный объем поддерживаемой памяти будет равен 128 ГБ (non-ECC Unbuffered DIMM).

Слоты расширения и разъемы M.2

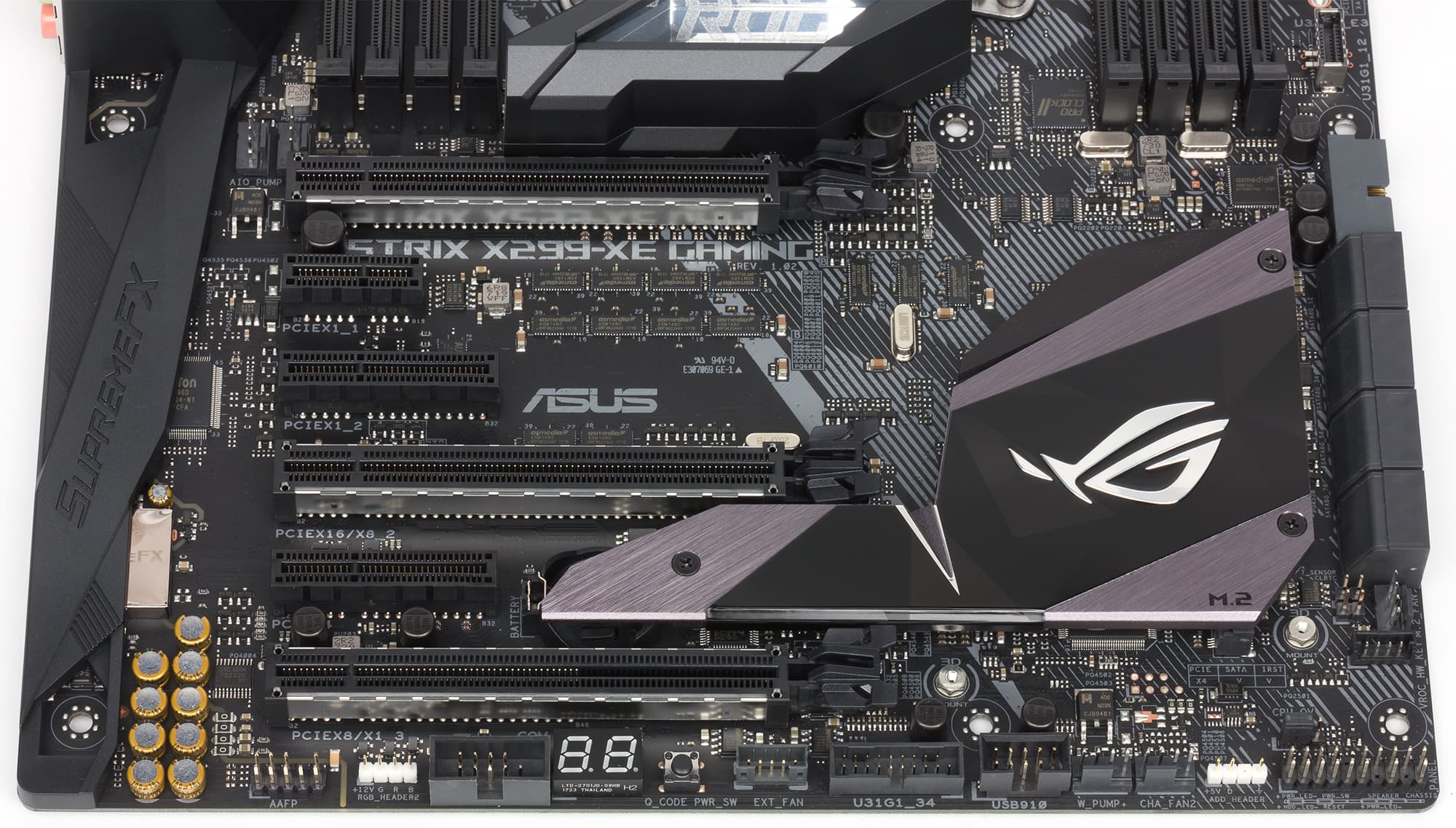

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus ROG Strix X299-XE Gaming имеется три слота с форм-фактором PCI Express x16, два слота с форм-фактором PCI Express x4, слот PCI Express 3.0 x1 и два разъема M.2.

Первый и второй слоты (если считать от процессорного разъема) с форм-фактором PCI Express x16 реализованы на базе процессорных линий PCIe 3.0 и представляют собой слоты PCI Express 3.0 x16, то есть могут работать на скорости x16 (в зависимости от используемого процессора). Эти слоты обозначены на плате как PCIEX16/X8_1 и PCIEX16/X8_2.

Третий слот (если считать от процессорного разъема) с форм-фактором PCI Express x16 поддерживает скорость x8 и представляет собой слот PCI Express 3.0 x8, но в форм-факторе PCI Express x16. Причем в зависимости от используемого процессора этот слот может быть реализован на базе процессорных линий PCIe 3.0 (в этом случае он работает в режиме x8), а может быть реализован на базе чипсетных линий PCIe 3.0 (в этом случае он работает в режиме x1). Этот слот обозначен на плате PCIEX8/X1_3.

Режимы работы слотов с форм-фактором PCI Express x16 зависят от того, какой именно используется процессор.

Напомним, что в семействе Intel Core-X есть процессоры с 16 линиями PCIe 3.0 (это 4-ядерные процессоры семейства Kaby Lake-X), а также с 28 и 44 линиями PCIe 3.0 (процессоры семейства Skylake-X).

Начнем с варианта процессора с 44 линиями PCIe 3.0. В этом случае все три слота с форм-фактором PCI Express x16 реализуются через процессорные линии PCIe 3.0. Режим работы слотов PCIEX16/X8_1, PCIEX16/X8_2 и PCIEX8/X1_3 следующий: x16/x16/x8. Причем в случае процессора с 44 линиями PCIe 3.0 можно использовать до трех видеокарт в режиме CrossFire и две видеокарты в режиме SLI.

В варианте процессора с 28 линиями PCIe 3.0 только два слота (PCIEX16/X8_1, PCIEX16/X8_2) реализуются через процессорные линии PCIe 3.0, а слот PCIEX8/X1_3 переключается на чипсетные линии PCIe 3.0 и работает в режиме x1, разделяясь при этом со слотом PCI Express 3.0 x1. Режим работы слотов PCIEX16/X8_1 и PCIEX16/X8_2 следующий: x16/x8. В случае процессора с 28 линиями PCIe 3.0 можно использовать до двух видеокарт в режиме SLI или CrossFire, которые устанавливаются в слоты PCIEX16/X8_1 и PCIEX16/X8_2.

В варианте процессора с 16 линиями PCIe 3.0 опять-таки только два слота (PCIEX16/X8_1, PCIEX16/X8_2) реализуются через процессорные линии PCIe 3.0, а слот PCIEX8/X1_3 переключается на чипсетные линии PCIe 3.0 и работает в режиме x1. Режим работы слотов PCIEX16/X8_1 и PCIEX16/X8_2 следующий: x16/- или x8/x8.

Два слота с форм-фактором PCI Express x4, слот PCI Express 3.0 x1 и оба разъема M.2 и реализованы через чипсетные линии PCIe 3.0. Из двух слотов с форм-фактором PCI Express x4 только один слот работает в режиме x4 и является слотом PCI Express 3.0 x4. Этот слот обозначен на плате PCIEX4. Второй слот обозначен PCIEX1_2 и работает в режиме x1, то есть является слотом PCI Express 3.0 x1, но в форм-факторе PCI Express x4.

Первый разъем M.2 (M.2_1) поддерживает накопители PCIe 3.0 x4 и SATA с типоразмером 2242/2260/2280, а второй разъем M.2 (M.2_2) выполнен вертикальным и поддерживает только накопители PCIe 3.0 x4 с типоразмером 2242/2260/2280/22110.

SATA-порты

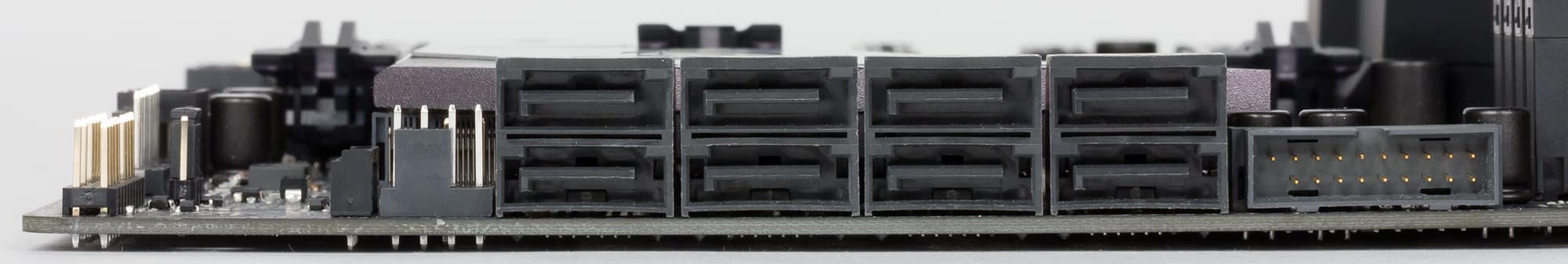

Для подключения накопителей или оптических приводов на плате предусмотрено 8 портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel X299 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено 8 портов USB 3.0, 3 порта USB 3.1 и 4 порта USB 2.0. Все порты USB 2.0 и USB 3.0 реализованы через чипсет. Два порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения еще 2 портов USB 2.0 и 4 портов USB 3.0 на плате имеются соответствующие разъемы.

Порты USB 3.1 реализованы через контроллеры ASMedia ASM3142. На плате 2 таких контроллера. Один контроллер подключен к чипсету двумя линиями PCIe 3.0. На базе этого контроллера реализовано два порта USB 3.1 (Type-A, Type-C), которые выведены на заднюю панель платы.

Еще один контроллер ASMedia ASM3142 подключен к чипсету Intel X299 одной линией PCIe 3.0, и на базе этого контроллера реализован только один порт USB 3.1. Для подключения этого порта на плате имеется специальный разъем вертикального типа.

Сетевой интерфейс

Для подключения к сети на плате Asus ROG Strix X299-XE Gaming имеется гигабитный сетевой интерфейс на базе контроллера PHY-уровня Intel i219V.

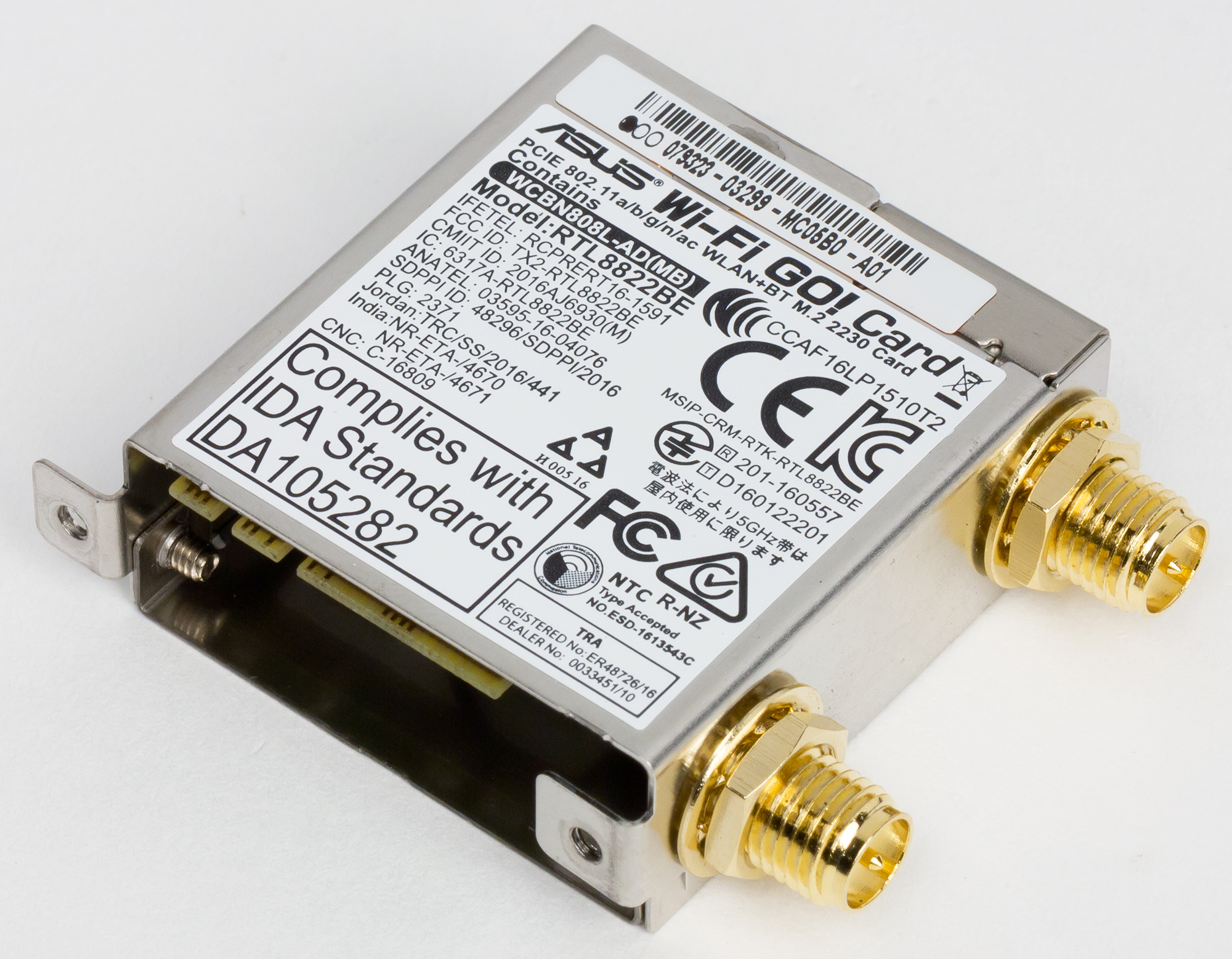

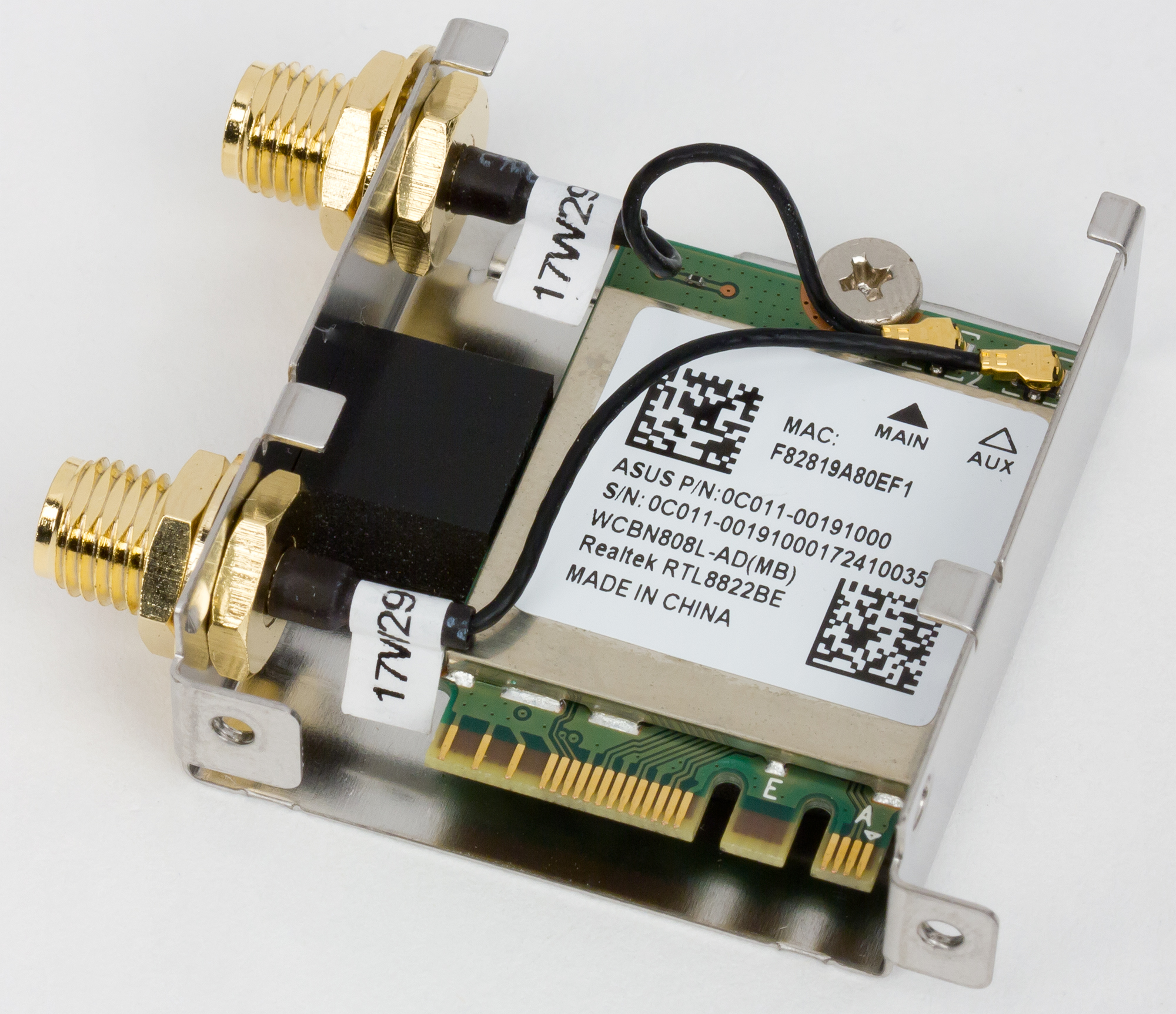

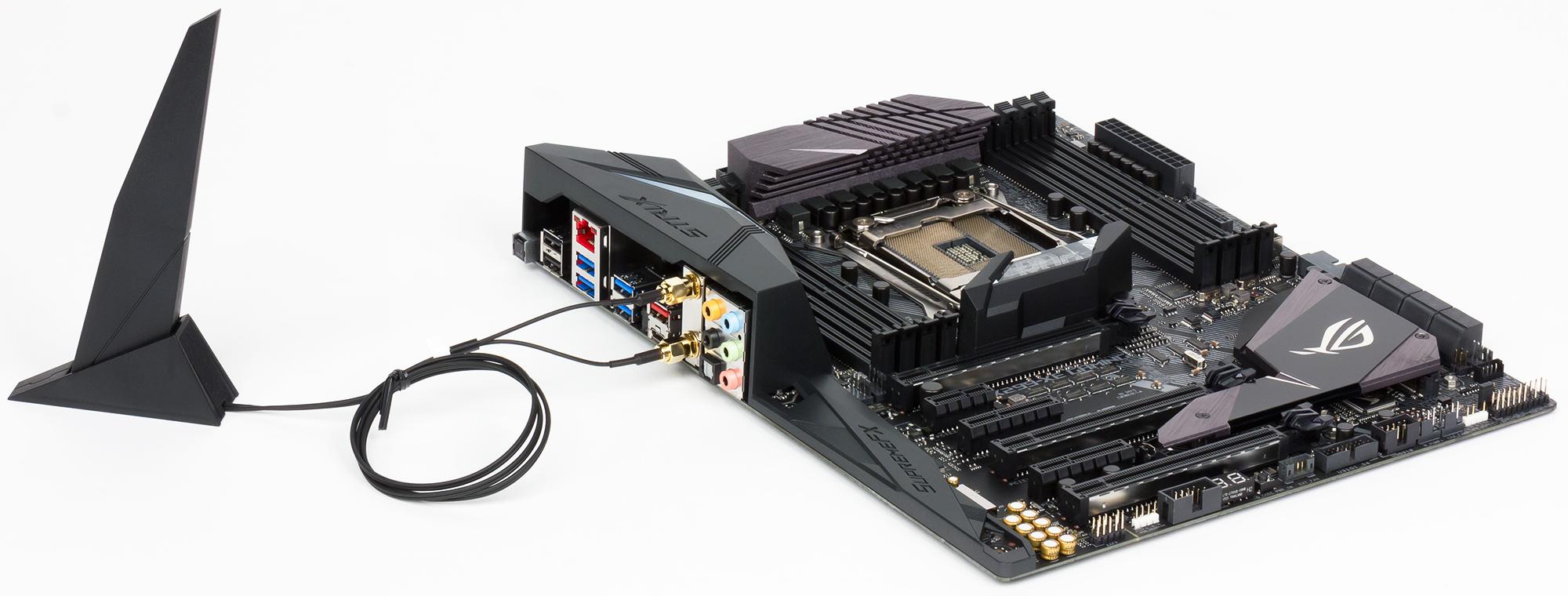

Кроме того, есть еще и встроенный двухдиапазонный (2,4 и 5 ГГц) Wi-Fi-модуль (802.11a/b/g/n/ac и Bluetooth 4.2). Для этого модуля предусмотрены две антенны.

Как это работает

Чипсет Intel X299 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов строго фиксирована, но есть HSIO-порты, которые могут конфигурироваться как USB 3.0 или PCIe 3.0, SATA или PCIe 3.0. Причем всего может быть не более 10 портов USB 3.0, не более 8 портов SATA и не более 24 портов PCIe 3.0.

А теперь посмотрим, как все это реализовано в варианте платы Asus ROG Strix X299-XE Gaming.

Сложность в данном случае заключается в том, при использовании процессоров с 28 или 16 линиями PCIe 3.0 слот PCIEX8/Х1_3 переключается на чипсетные линии PCIe 3.0 и работает в режиме x1, разделяясь со слотом PCIEX1_2.

Начнем с варианта процессора с 44 линиями PCIe 3.0, когда все слоты с форм-фактором PCI Express x16 реализуются через процессорные линии PCIe 3.0. В этом случае для трех слотов PCI Express x16 задействуется только 40 процессорных линий PCIe 3.0. Слот PCI Express 3.0 x1 (PCIEX1_1) разделяется с контроллером ASMedia ASM3142, на базе которого реализован вертикальный порт USB 3.1. Слот PCIEX4 разделяется с четырьмя портами SATA (SATA#5—#8), то есть четыре высокоскоростных (HSIO) порта чипсета конфигурируются либо как SATA-порты, либо как порты PCIe 3.0. Кроме того, порт SATA#1 разделяется с разъемом M.2_1, который поддерживает как SATA-, так и PCIe-устройства.

В результате задействуются все 30 HSIO-портов чипсета.

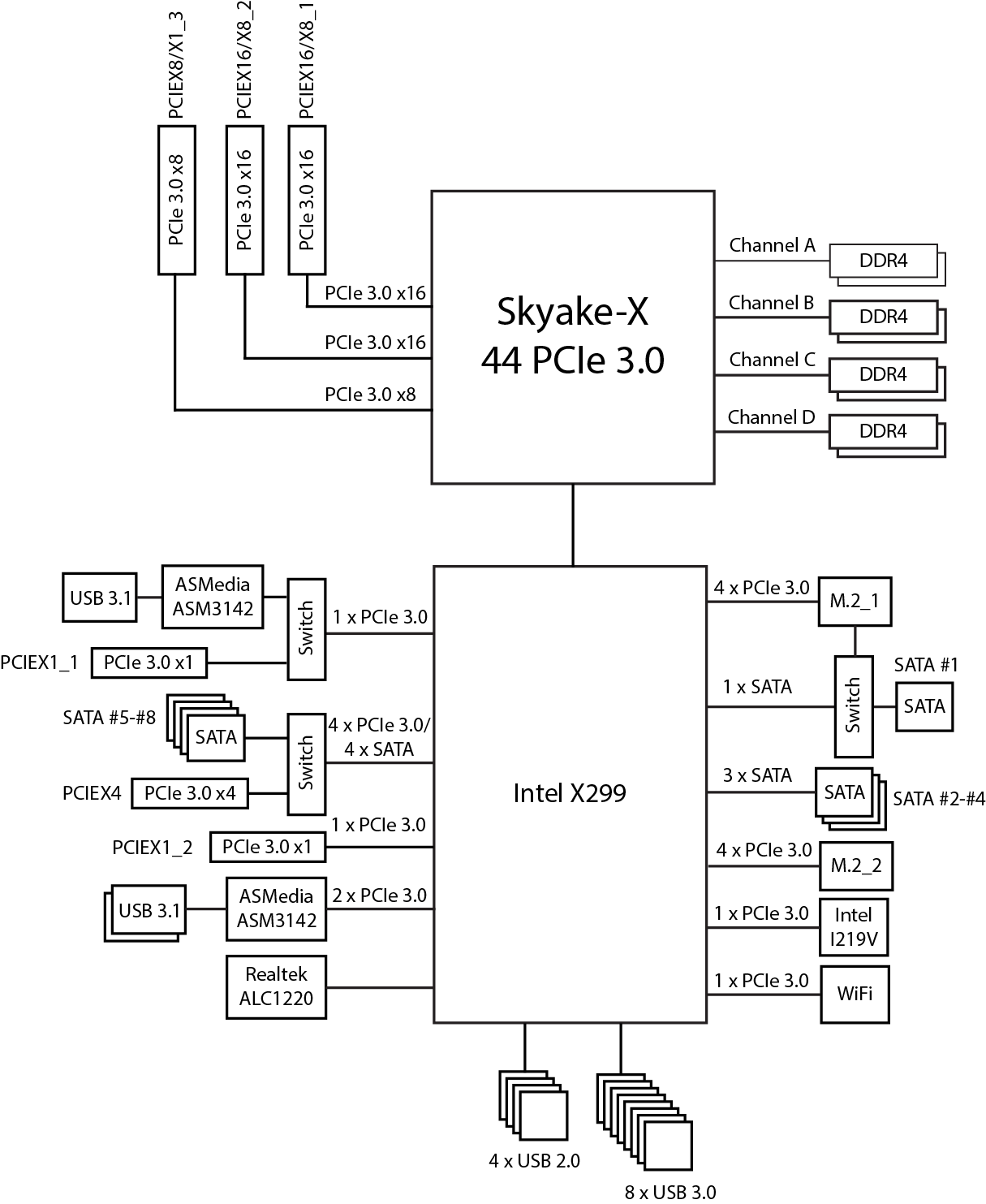

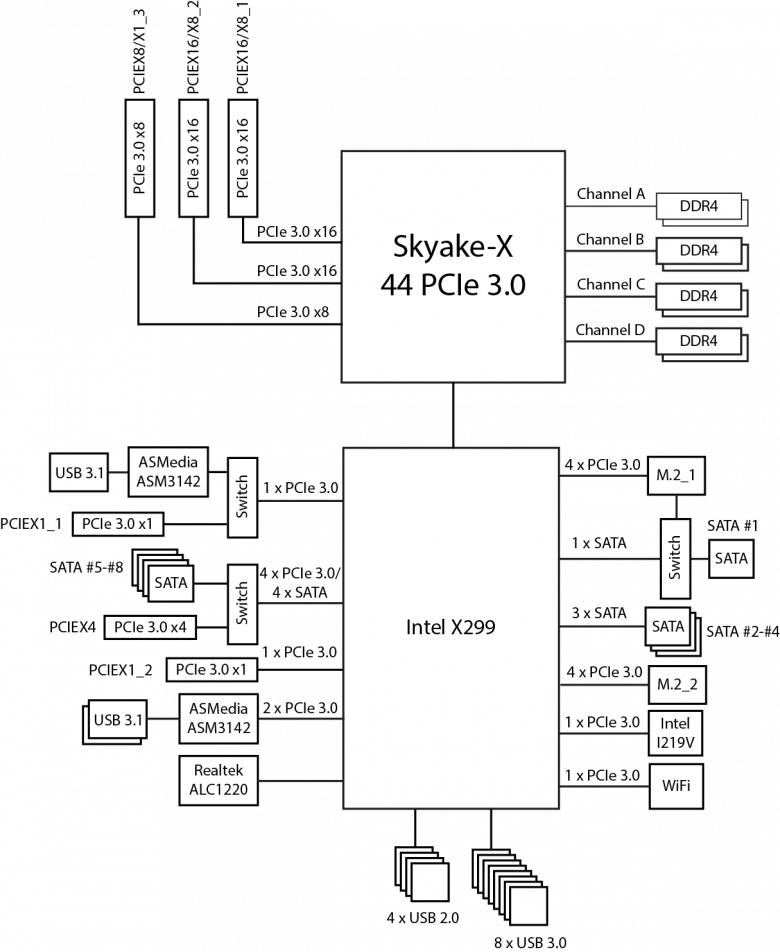

Блок-схема платы Asus ROG Strix X299-E Gaming в варианте процессора с 44 линиями PCIe 3.0 показана на рисунке.

В варианте процессора с 28 линиями PCIe 3.0 для двух слотов с форм-фактором PCI Express x16 задействуется только 24 процессорных линии PCIe 3.0. На чипсетные линии PCIe 3.0 переключается слот PCIEX8/X1_3, который работает в режиме x1 и разделяется со слотом PCIEX1_2. В результате задействуются все 30 HSIO-портов чипсета.

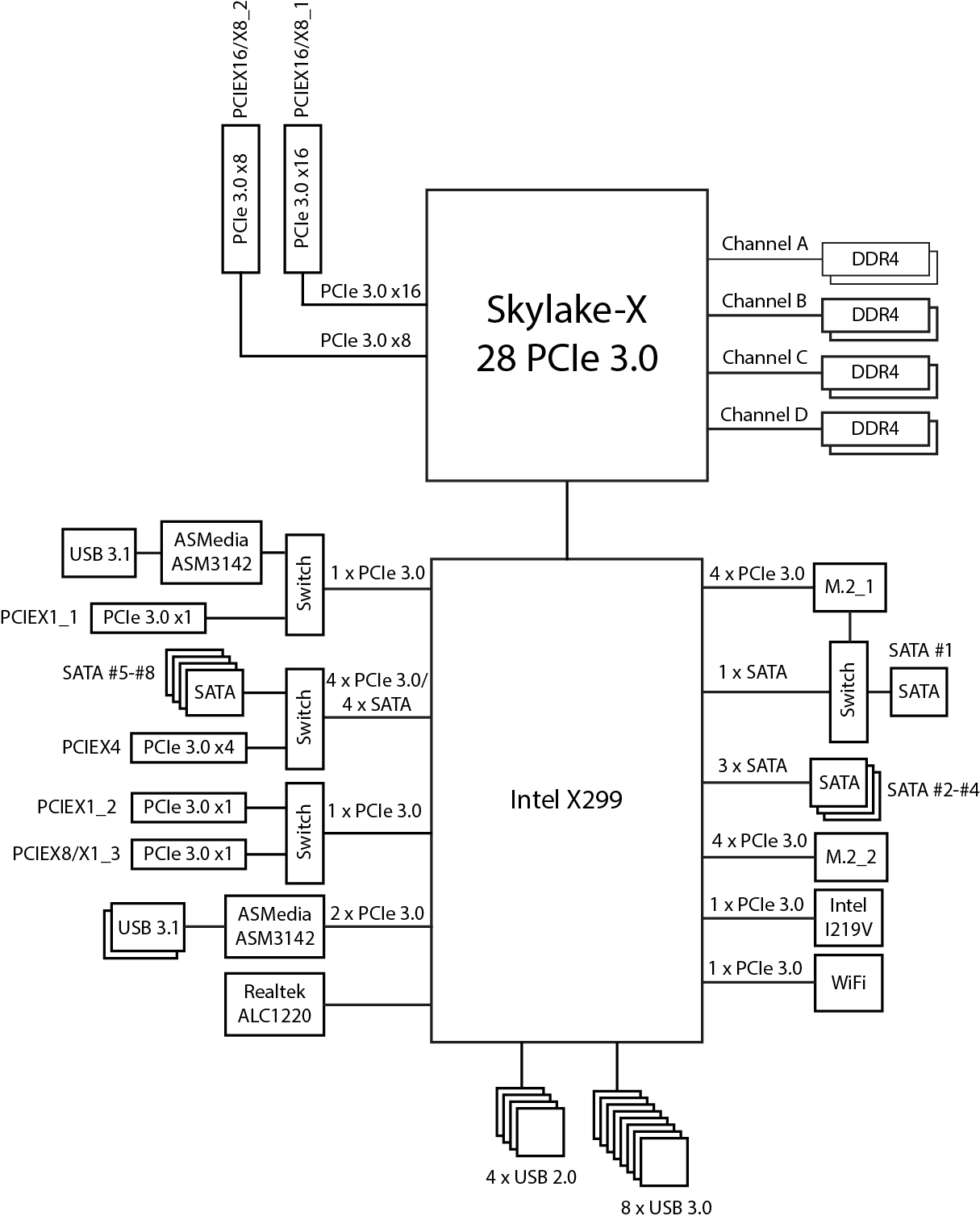

Блок-схема платы Asus ROG Strix X299-XE Gaming в варианте процессора с 28 линиями PCIe 3.0 показана на рисунке.

Случай c процессором с 16 линиями PCIe 3.0 почти не отличается от предыдущего варианте. Разница лишь в организации слотов с форм-фактором PCI Express x16 на базе процессорных линий PCIe 3.0.

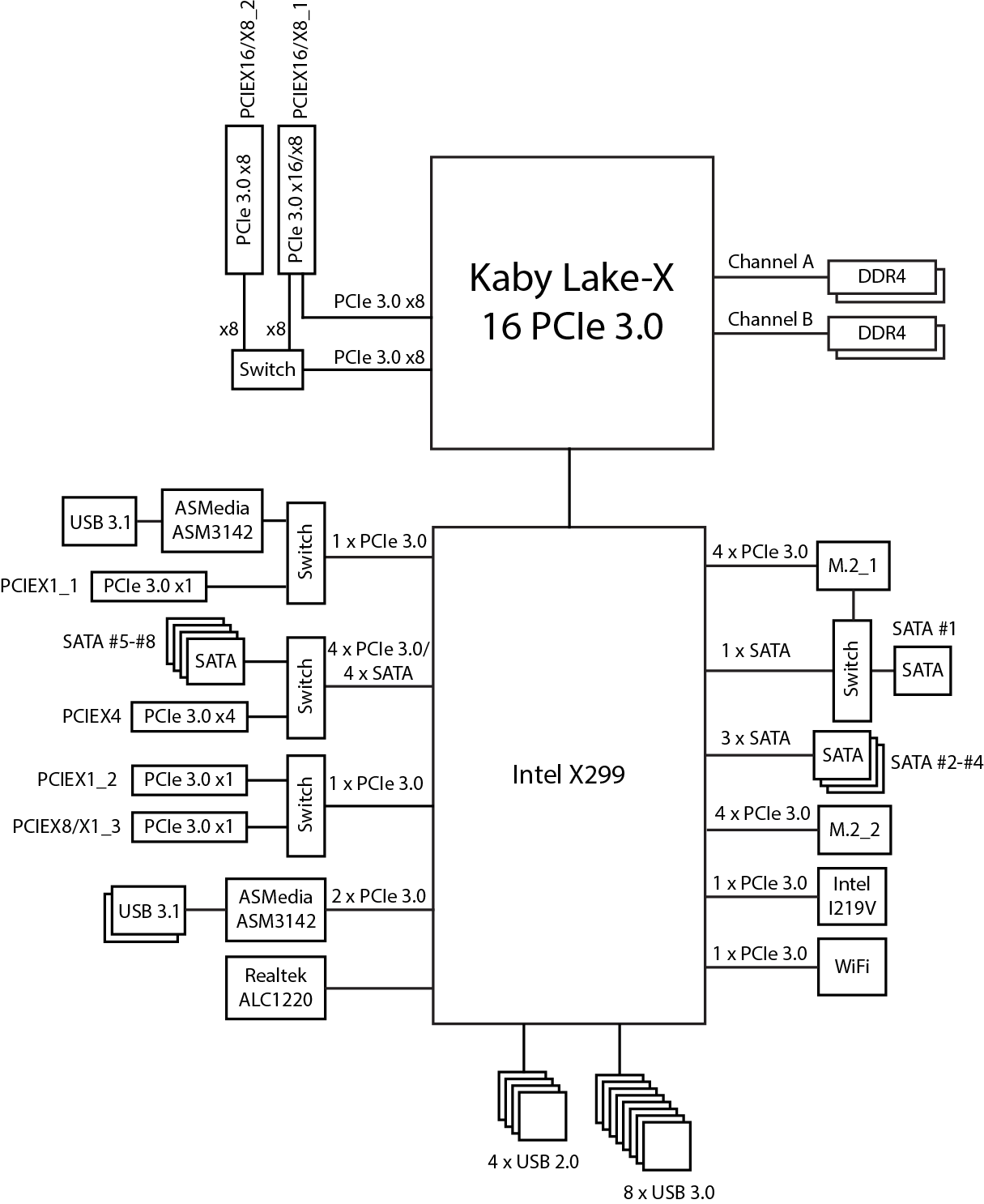

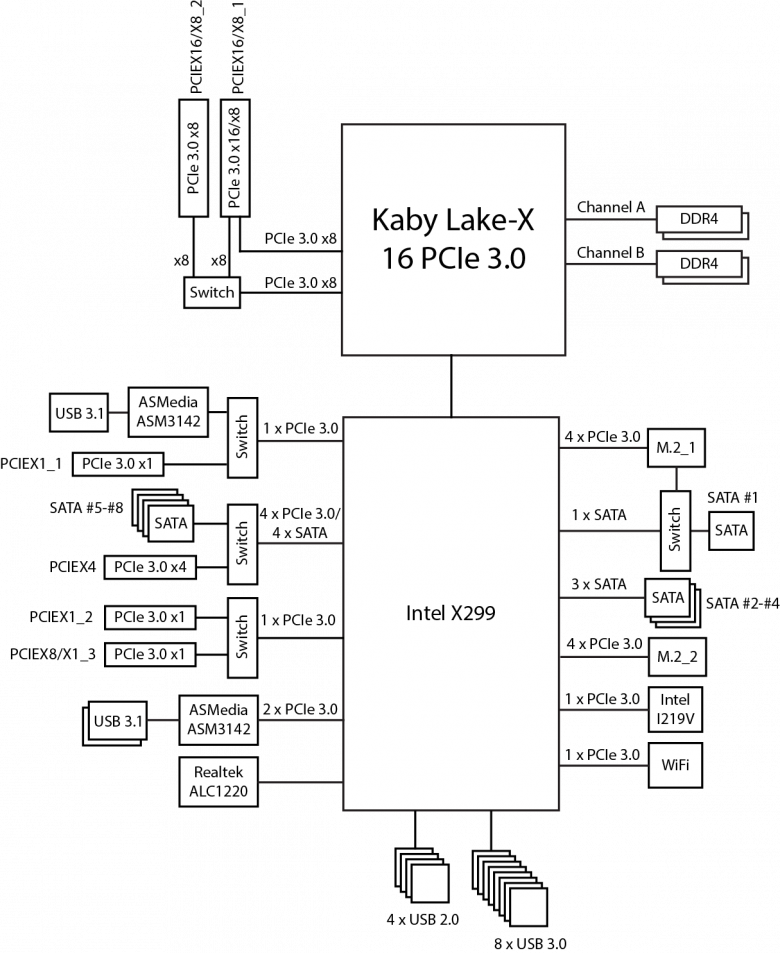

Блок-схема платы Asus ROG Strix X299-XE Gaming в варианте процессора с 16 линиями PCIe 3.0 показана на рисунке.

Дополнительные особенности

Как и на большинстве топовых решений, на плате Asus ROG Strix X299-XE Gaming есть индикатор POST-кодов и кнопка включения питания. Кнопок перезагрузки, сброса настроек BIOS и традиционной для плат Asus кнопки MemOK! тут нет. Нет на плате и каких-либо переключателей. Частично кнопки и переключатели заменяют перемычки. Есть перемычка для сброса настроек BIOS и перемычка CPU_OV, которая позволяет устанавливать более высокое напряжение питания процессора при его разгоне, чем предусмотрено в обычном режиме.

Еще одна особенность — это наличие разъема для подключения термодатчика.

Есть и специальный разъем Intel VROC Upgrade Key, который является стандартным разъемом для плат на чипсете Intel X299.

Для любителей экзотики на плате есть разъем для подключения COM-порта (возможно, есть еще пользователи, которые помнят, что это такое).

Следующая особенность платы — реализация RGB-подсветки. Не то чтобы этой подсветки много, но она есть (без нее уже никуда). Подсвечивается черный пластиковый кожух на задней панели, для чего в нем сделана специальная полупрозрачная вставка.

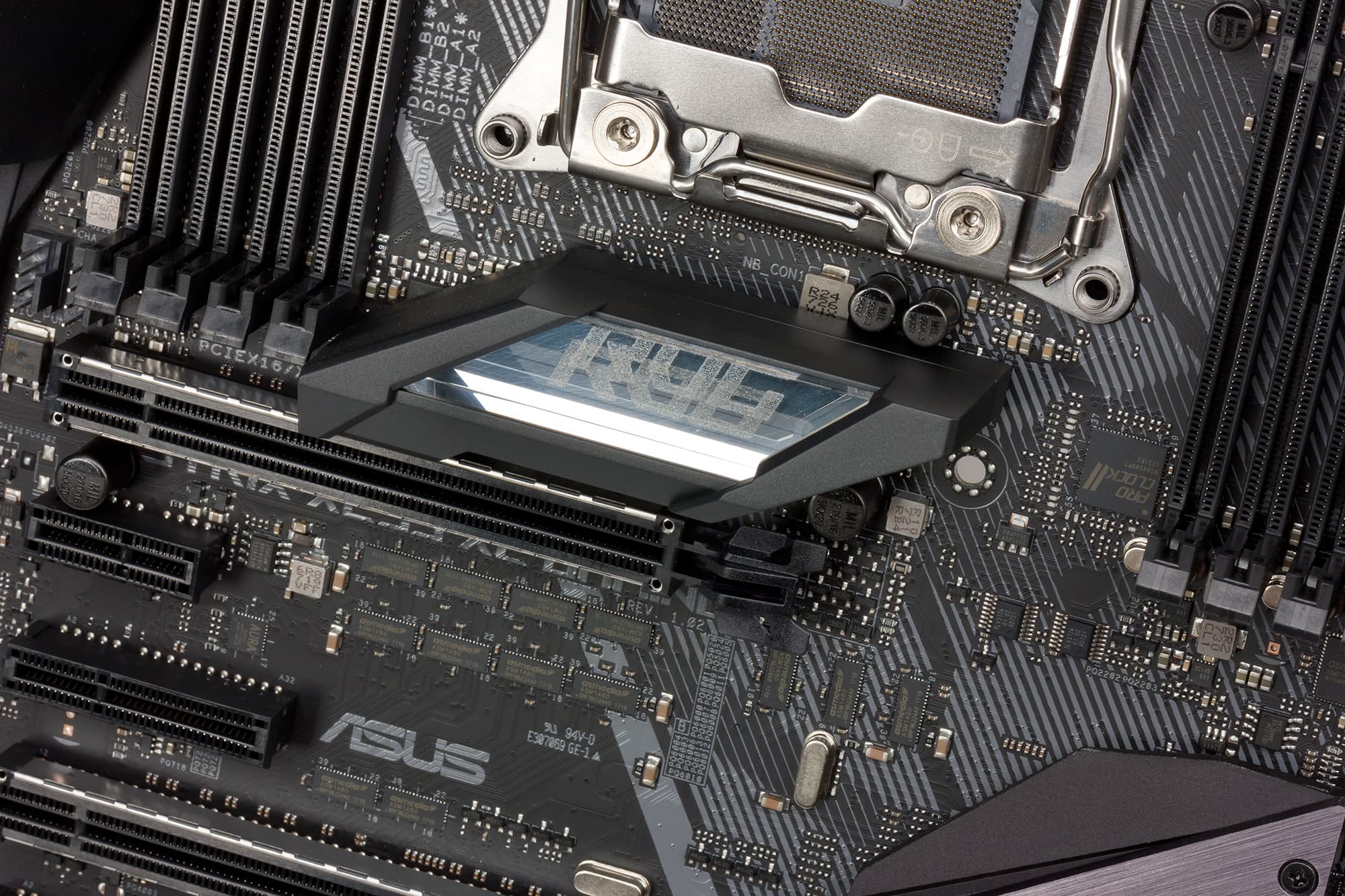

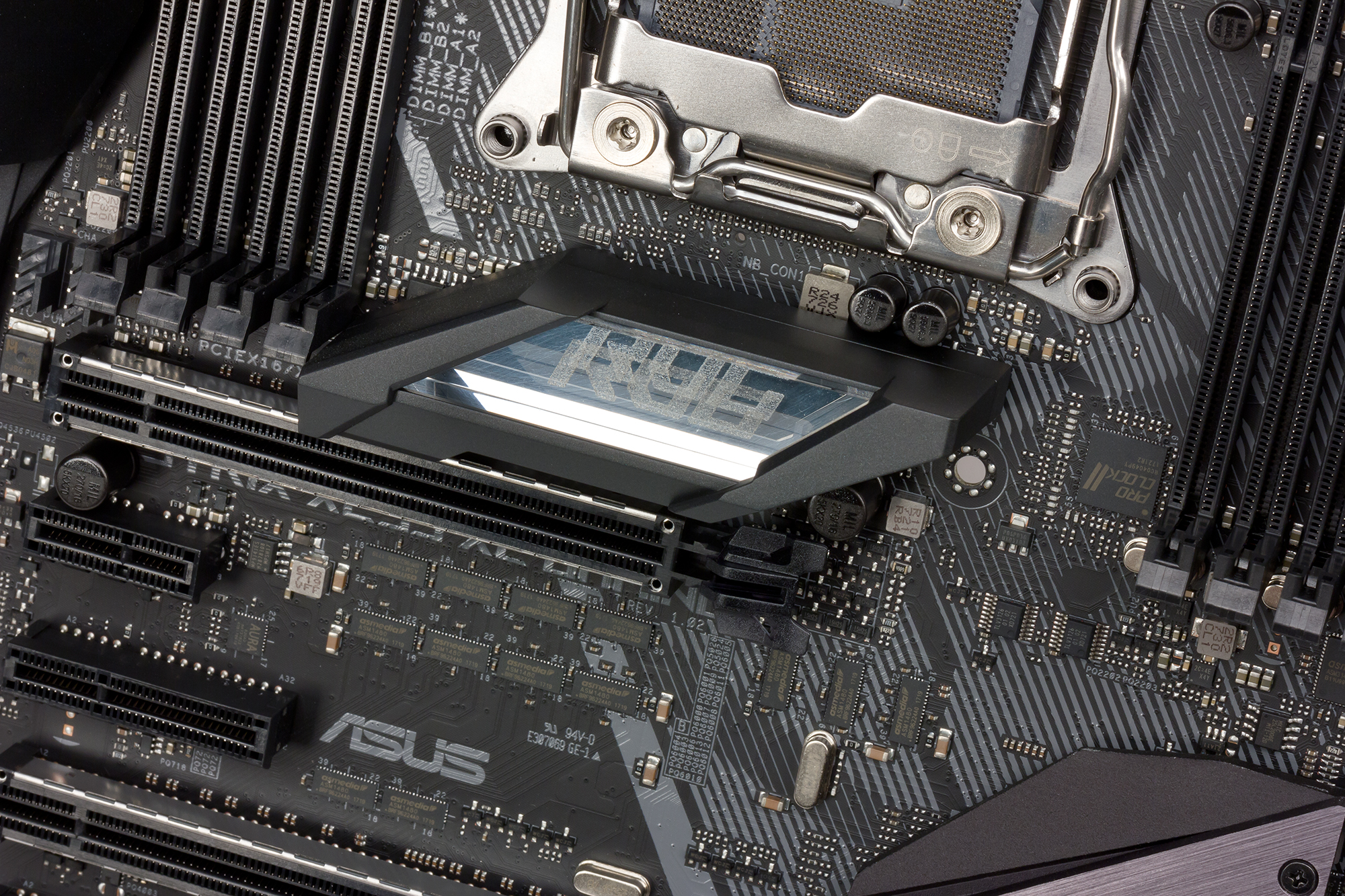

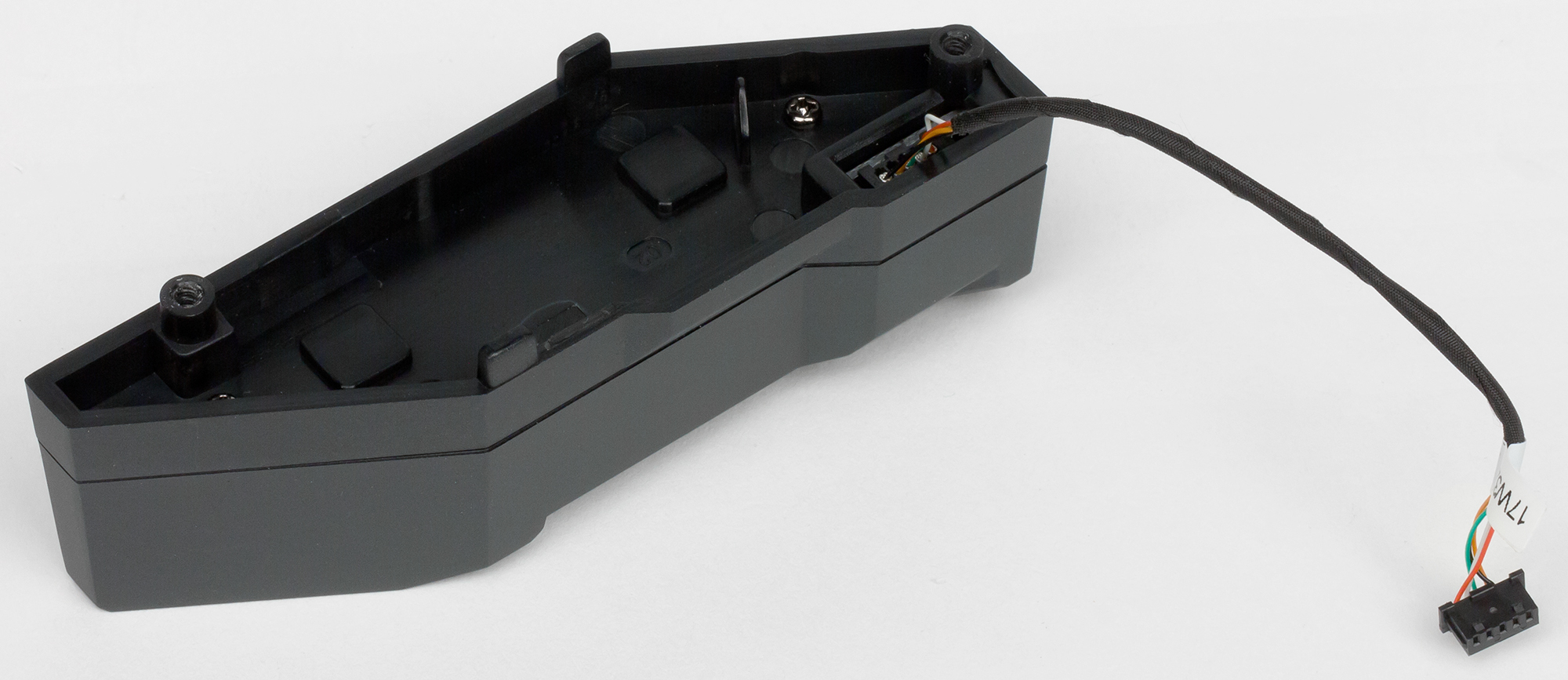

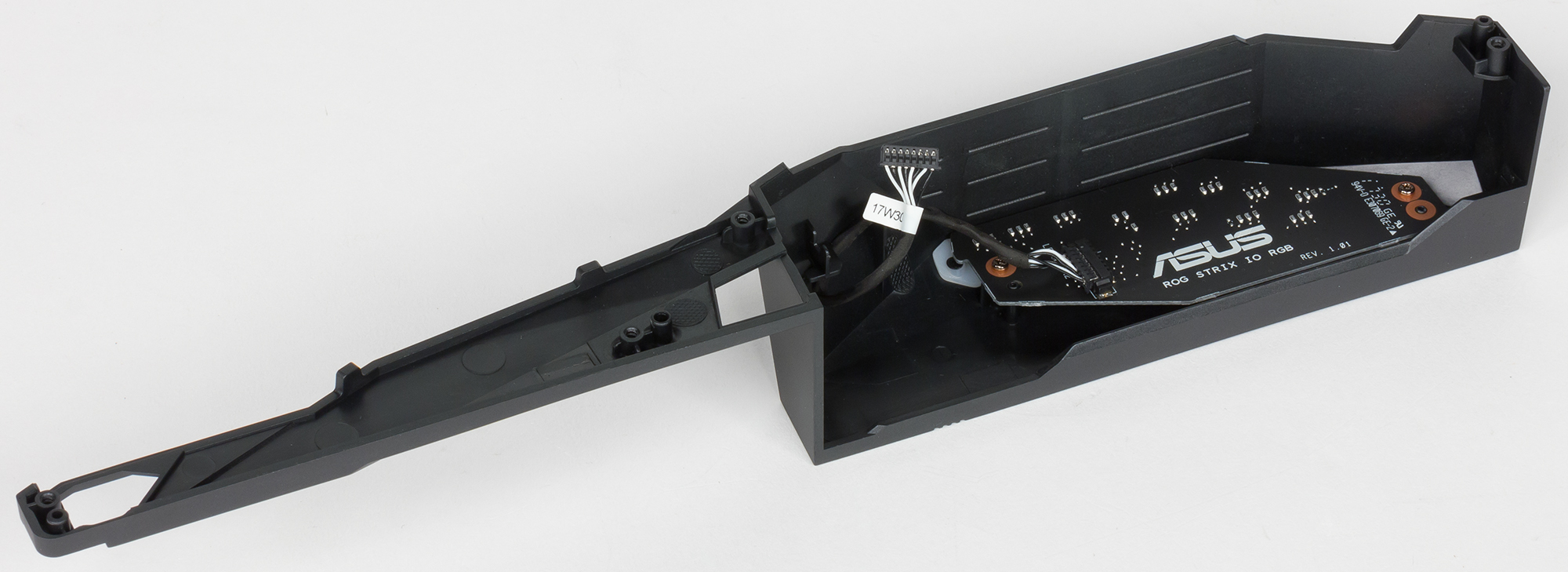

Рядом с процессорным разъемом расположен декоративный элемент в виде призмы. В этой призме сделано прозрачное окошко с надписью ROG, которое также подсвечивается.

Есть тут и разъемы для подключения светодиодной ленты, причем таких разъемом не один, а три. Два из них — традиционные четырехконтактные (12V/R/G/B) разъемы для подключения стандартных лент 5050 RGB с максимальной длиной до 3 м. Еще один разъем является трехконтактным (5V/D/G). Это адресуемый, или цифровой разъем для подключения RGB-ленты c количеством светодиодов не более 60. Как уже отмечалось, в комплекте с платой (что большая редкость) поставляется и адресуемая светодиодная лента длиной 30 см.

В качестве других особенностей платы Asus ROG Strix X299-E Gaming можно отметить наличие двух монтажных отверстий 3D_Mount для крепления моддинговых элементов, напечатанных на 3D-принтере.

Система питания

Как и большинство плат, модель Asus ROG Strix X299-ХE Gaming имеет 24-контактный разъем для подключения блока питания. Кроме того, имеется еще отдельный восьмиконтактный разъем ATX 12 В и четырехконтактный разъем ATX 12 В.

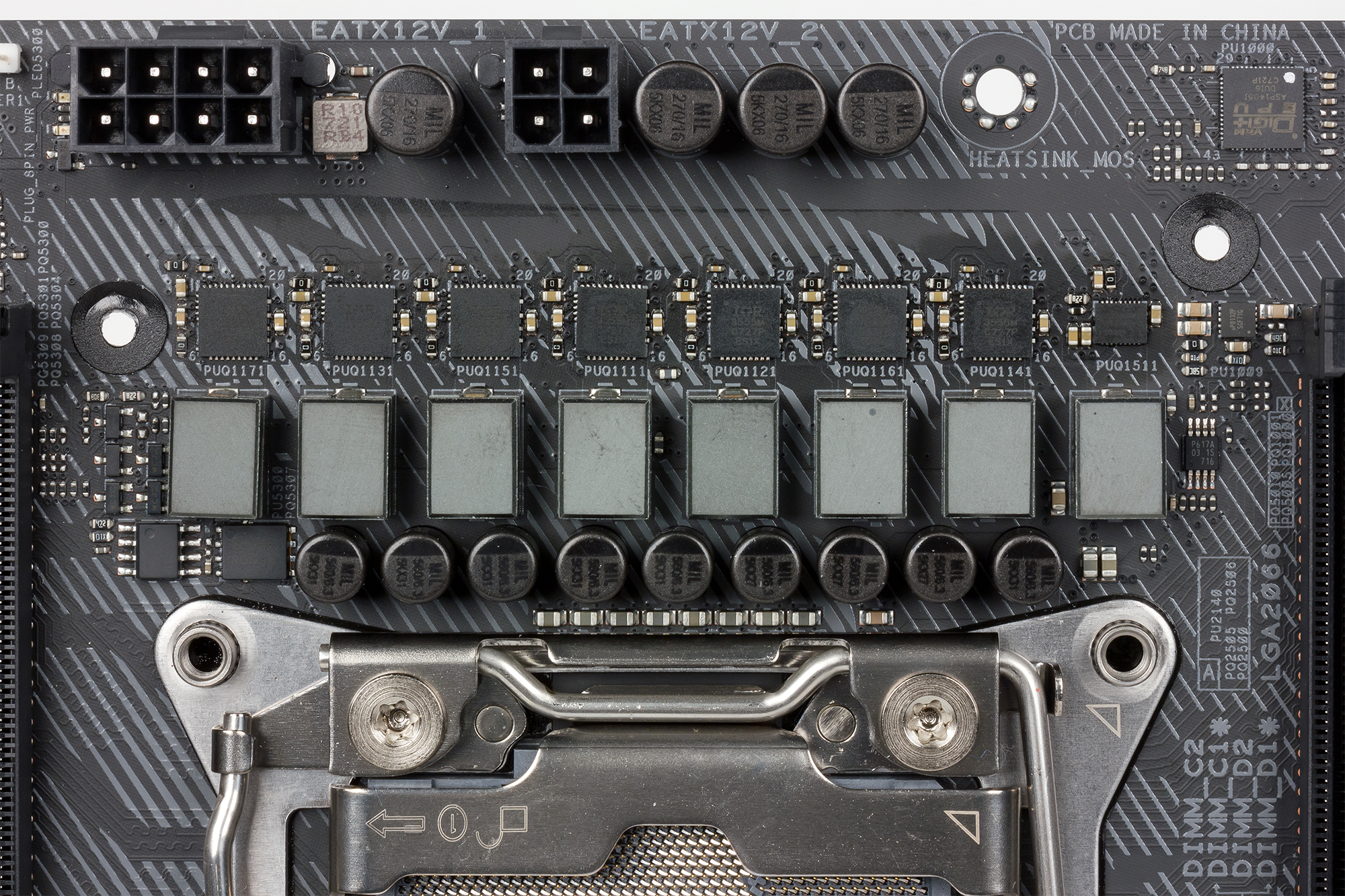

Регулятор напряжения питания процессора на плате является 8-канальным и управляется контроллером с маркировкой Digi+ VRM ASP14051. В самих каналах питания используются чипы IR3555 от компании Infineon.

Система охлаждения

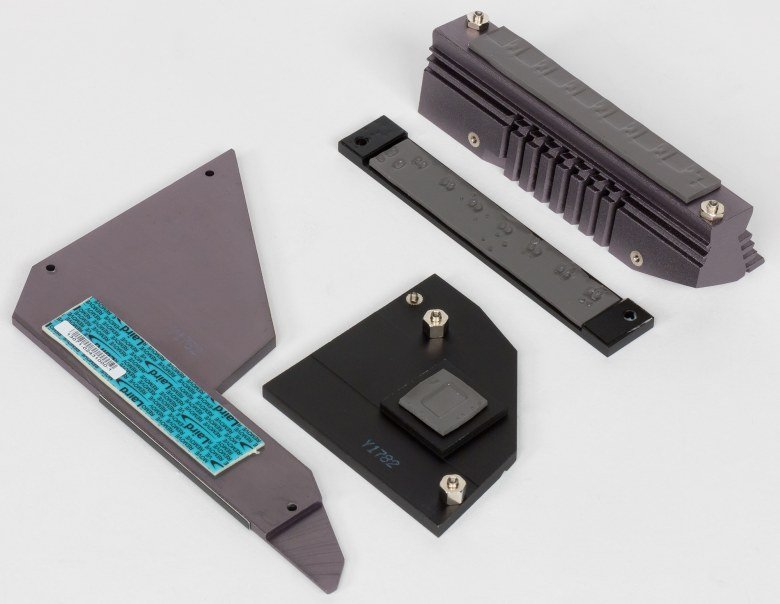

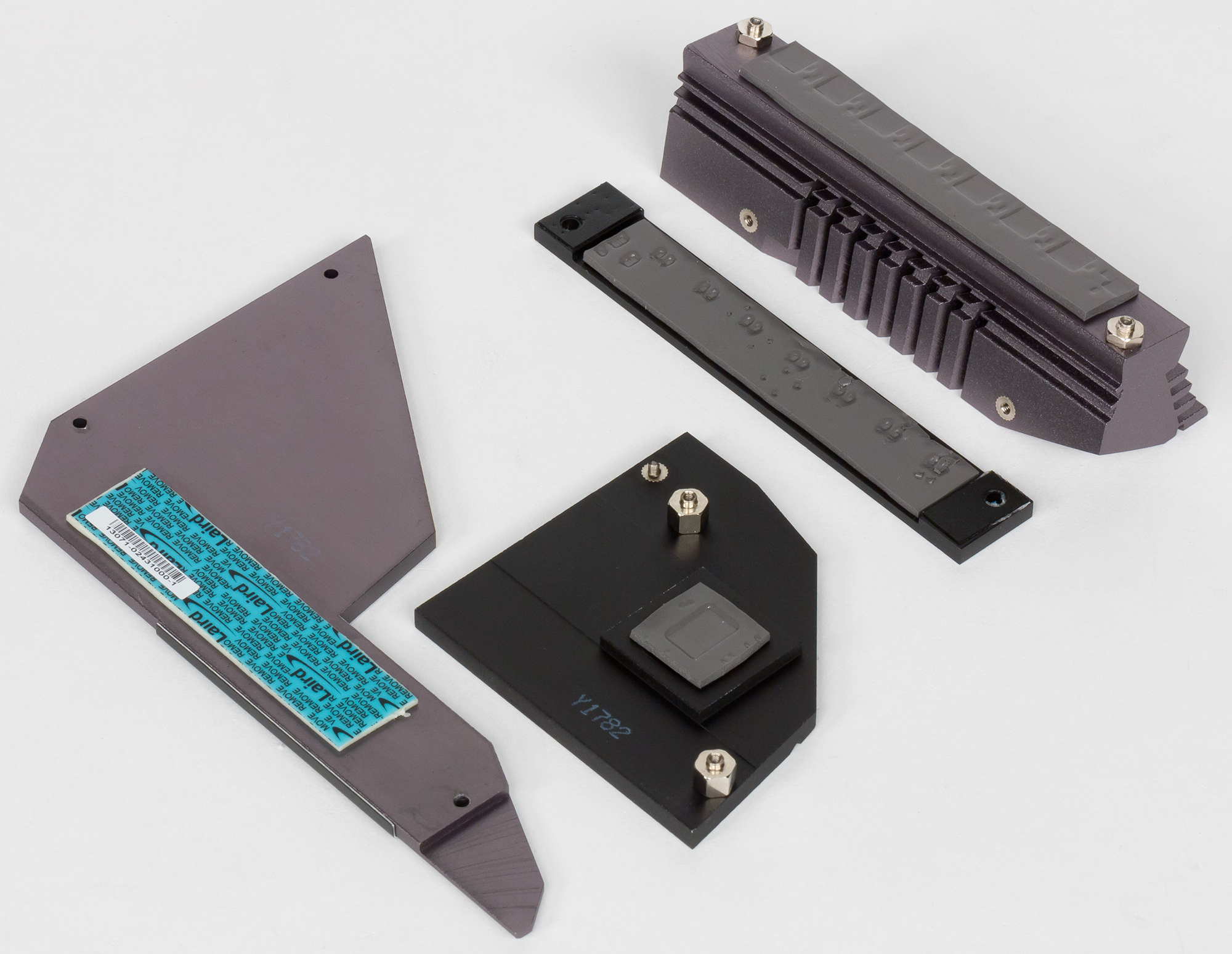

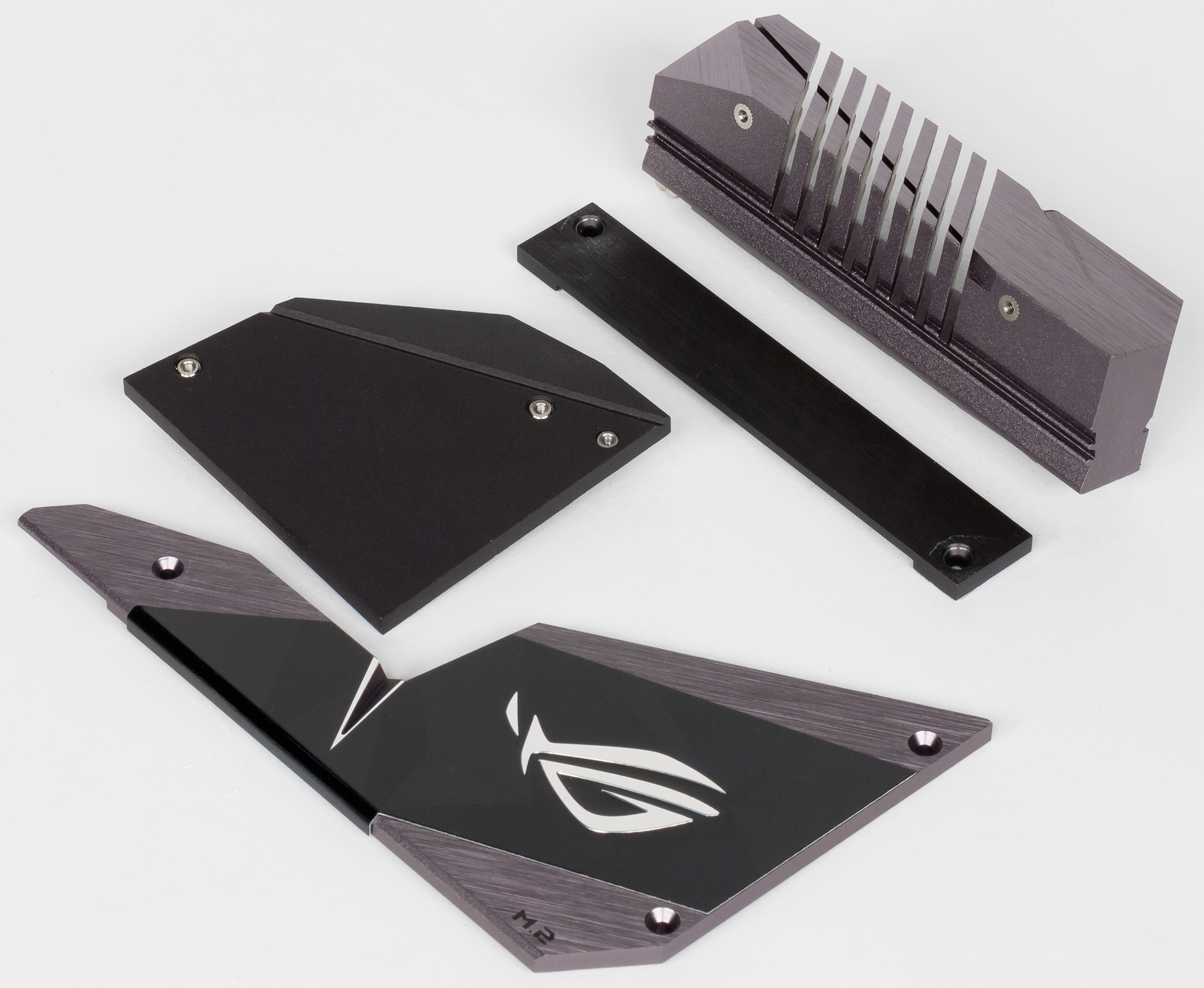

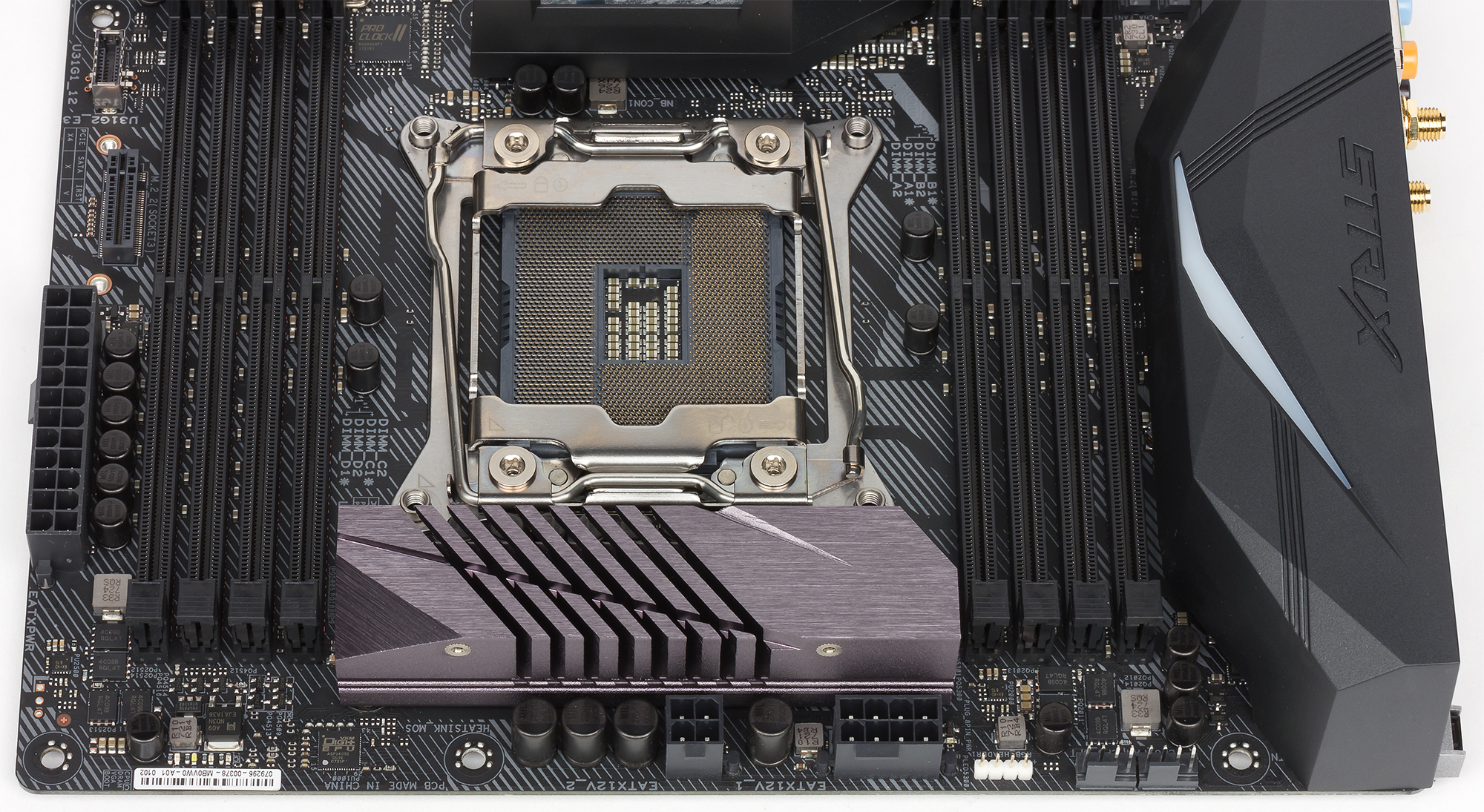

Система охлаждения платы Asus ROG Strix X299-ХE Gaming состоит из двух радиаторов. Один радиатор предназначен для отвода тепла от элементов регулятора напряжения питания процессора. С обратной стороны платы под этим радиатором крепится теплосъемная металлическая пластина.

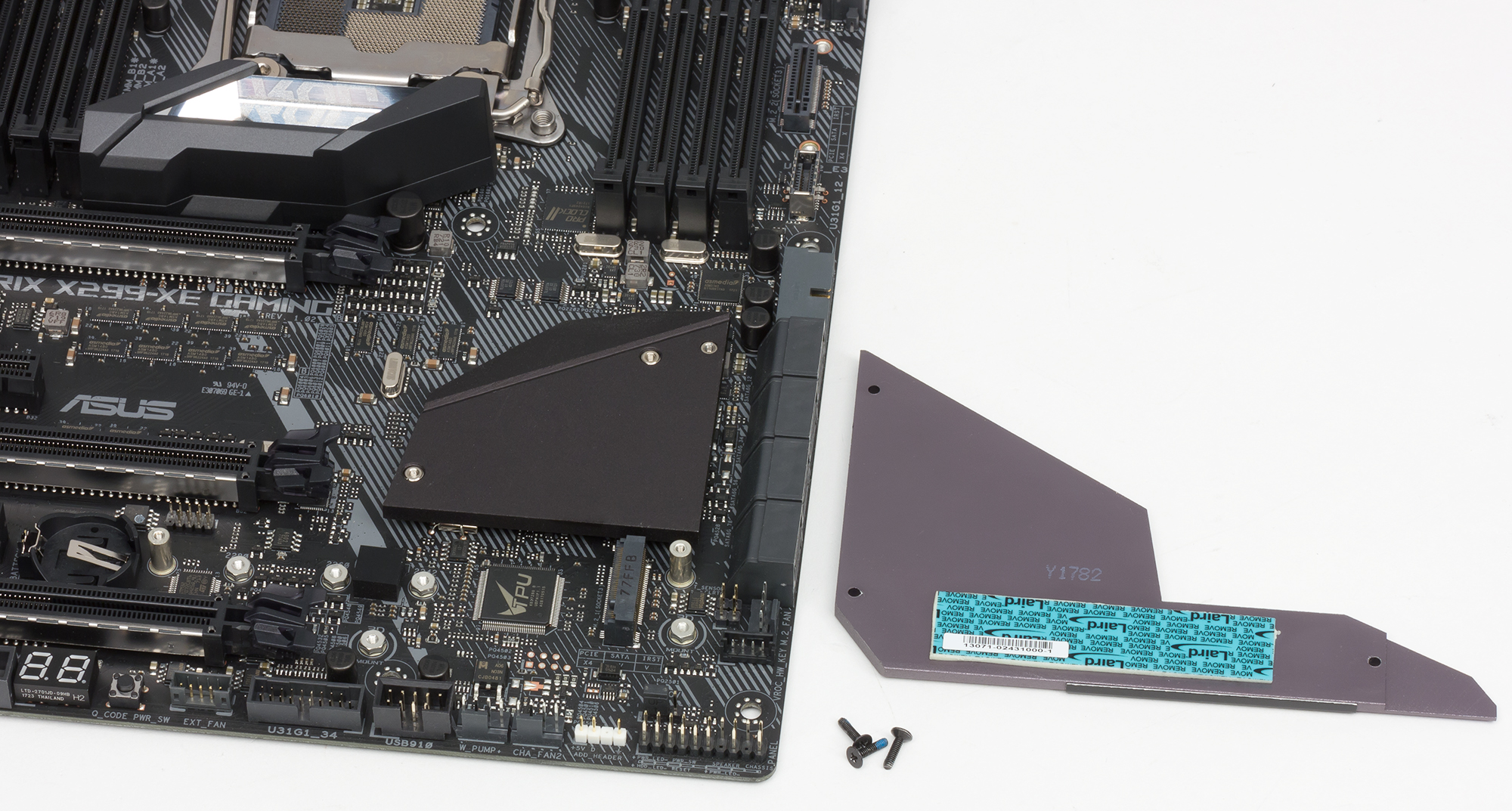

Второй радиатор составной и предназначен для охлаждения чипсета и SSD-накопителя, устанавливаемого в горизонтальный разъем M.2.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два 4-контактных разъема для подключения вентиляторов кулера процессора, два 4-контактных разъема для подключения корпусных вентиляторов, два 4-контактных разъема (AIO_Pump, W_Pump) для подключения водяной системы охлаждения, отдельный 4-контактный разъем для подключения вентилятора охлаждения накопителя, устанавливаемого в разъем M.2, а также 5-контактный разъем для подключения платы Fan Extension, к которой можно подключить дополнительные вентиляторы и термодатчики.

Аудиоподсистема

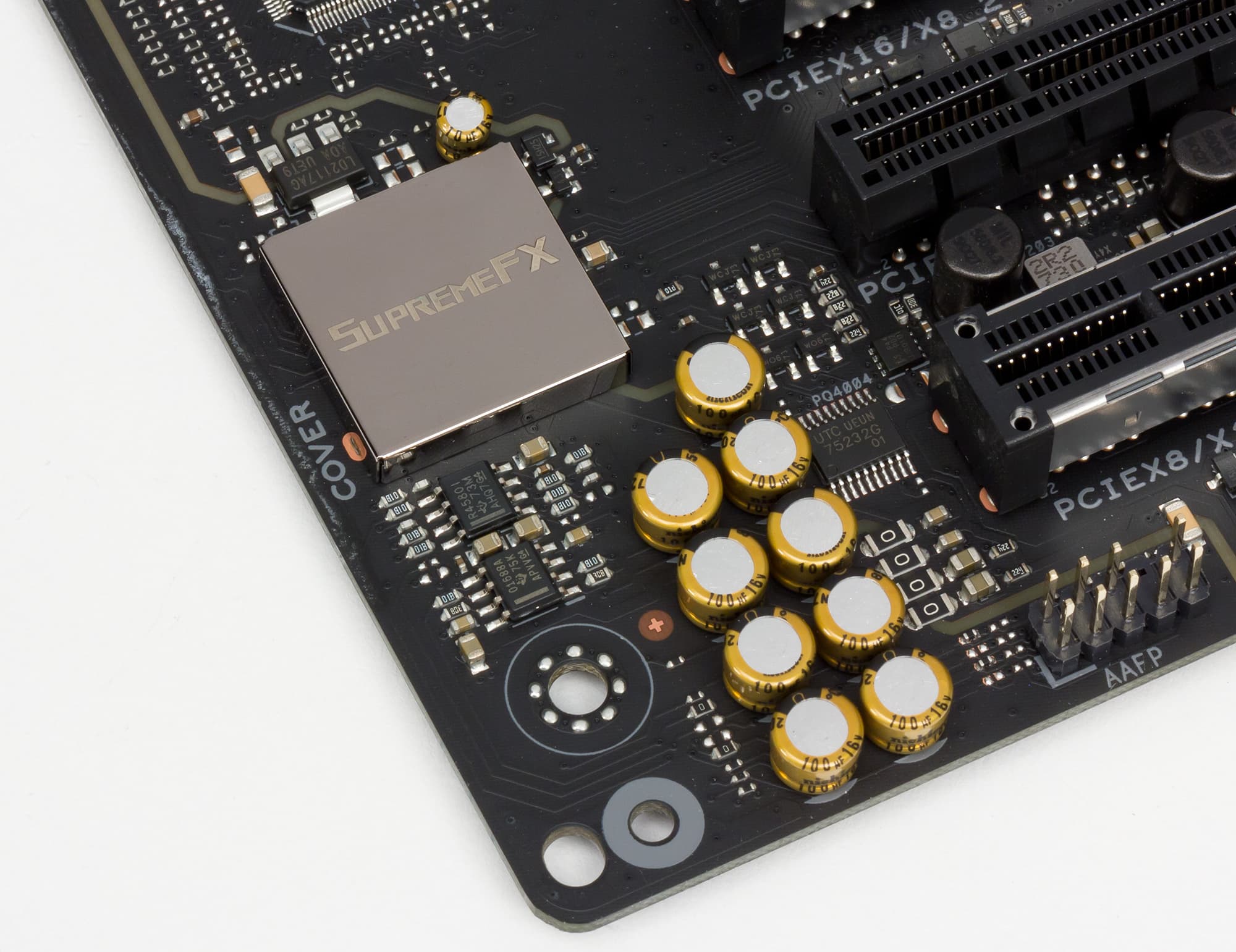

Аудиоподсистема платы Asus ROG Strix X299-ХE Gaming основана на кодеке Realtek ALC1220. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus ROG Strix X299-ХE Gaming получил оценку «Очень хорошо».

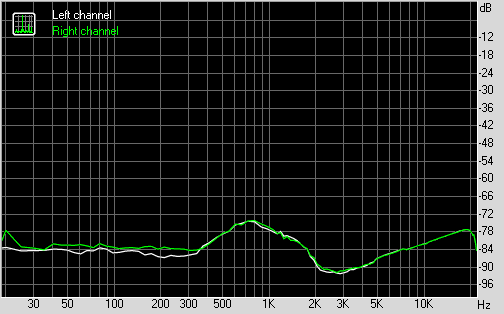

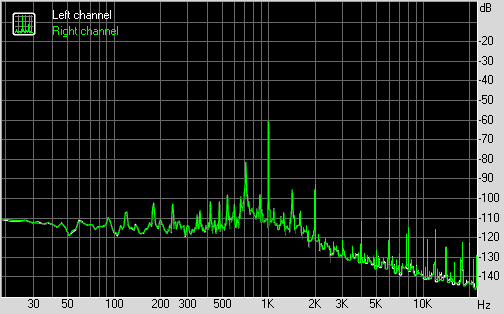

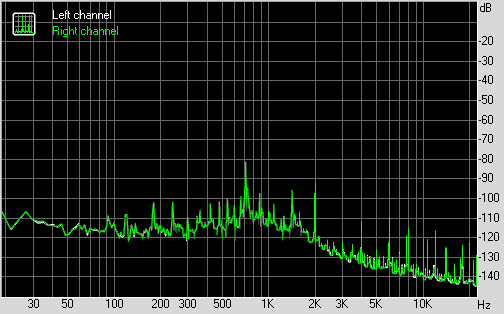

Результаты тестирования в RightMark Audio Analyzer 6.3.0

UEFI BIOS

Писать про UEFI BIOS на плате Asus ROG Strix X299-XE Gaming нет никакого смысла. В ассортименте компании есть плата Asus ROG Strix X299-E Gaming и UEFI BIOS на ней абсолютно такой же.

Выводы

Самое интересное мы припасли напоследок. Как мы уже отметили, в ассортименте компании есть плата Asus ROG Strix X299-E Gaming с очень похожим названием. Но похожи у них не только названия. Собственно, это две одинаковые платы, но с немного разными названиями, чуть отличающейся комплектацией и еще одной незначительной разницей, о которой чуть позже.

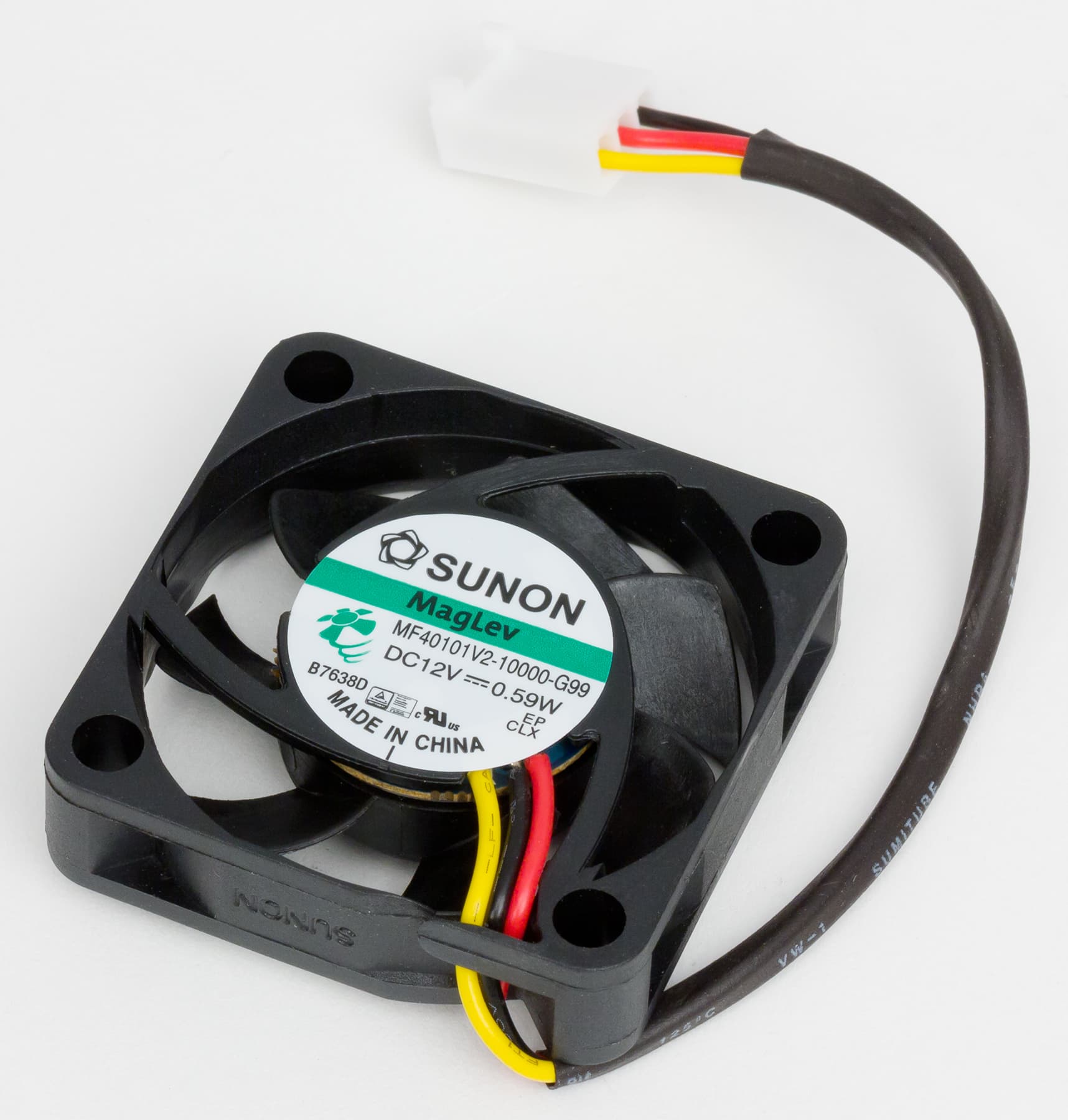

Что касается комплектации, то в варианте платы Asus ROG Strix X299-XE Gaming добавлен 40-миллиметровый вентилятор и адресуемая светодиодная лента длиной 30 см. И конечно же, такая комплектация заслуживает похвалы: обычно получается так, что разъемы для подключения светодиодных лент на платах есть, а вот самих лент в комплекте нет. А купить адресуемую ленту не так-то просто. Но главная разница между платами Asus ROG Strix X299-XE Gaming и Asus ROG Strix X299-E Gaming заключается, конечно же, не в комплектации. Вообще, можно сказать, что Asus ROG Strix X299-XE Gaming представляет собой новую ревизию платы Asus ROG Strix X299-E Gaming, то есть это своеобразная работа над ошибками.

На плате Asus ROG Strix X299-XE Gaming изменена конструкция радиатора, устанавливаемого на MOSFET-транзисторы регулятора напряжения питания процессора. Изменение конструкции заключается в следующем: взяли точно такой же радиатор, как на плате Asus ROG Strix X299-E Gaming, и сделали в нем восемь вертикальных прорезей (пазов), что позволило увеличить площадь поверхности радиатора (и, соответственно, улучить эффективность теплоотвода). Кроме того, над этими прорезями сверху можно закрепить 40-миллиметровый вентилятор, входящий в комплект. Повышение эффективности охлаждения регулятора напряжения питания процессора, в свою очередь, способствует повышению производительности системы, поскольку процессор может работать при этом на более высоких тактовых частотах.

Теперь о стоимости. На момент подготовки статьи средняя рыночная стоимость платы Asus ROG Strix X299-XE Gaming составляла 24 тысячи рублей, а платы Asus ROG Strix X299-E Gaming — 22 тысячи. С учетом комплектации стоимость платы Asus ROG Strix X299-XE Gaming вполне адекватная, и если вам нужен топовый высокопроизводительный компьютер с эффективной системой охлаждения, да еще и с подсветкой, то плата Asus ROG Strix X299-XE Gaming будет отличным выбором.

Учитывая комплектацию платы Asus ROG Strix X299-XE Gaming, мы решили присудить ей нашу редакционную награду Excellent Package.

Плата предоставлена на тестирование производителем
