Медиаплеер 3Q DF347HW

Трудно сказать, что побуждает разработчика время от времени возвращаться к истокам. DVD-диск, отмечающий своё семнадцатилетие, на фоне стремительно развивающихся технологий хранения данных выглядит глубоким стариком. Впрочем, данное утверждение можно опровергнуть авторитетным статистическим исследованием на тему сегодняшнего использования DVD в качестве физического носителя. Осталось только его провести, это исследование.

  1. Комплектность, конструкция
  2. Настройки
  3. Эксплуатация

Комплектность, конструкция

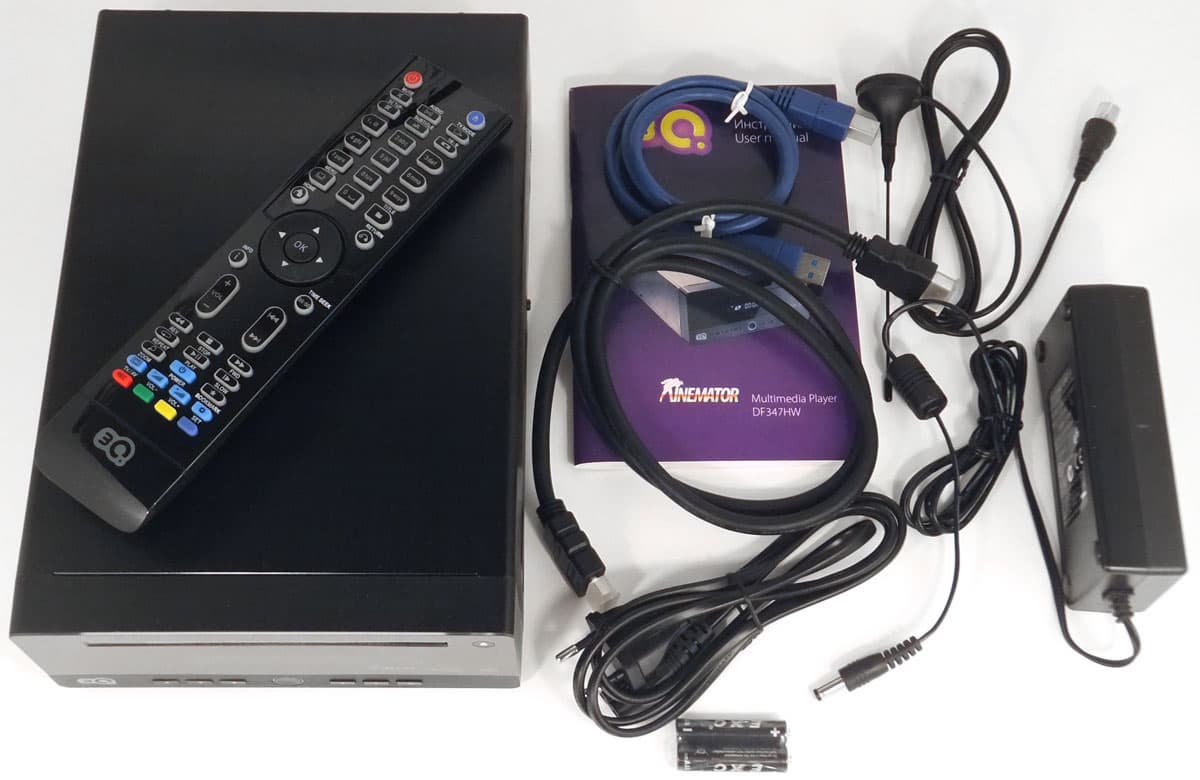

В комплекте с плеером имеются следующие аксессуары:

  • адаптер питания с кабелями;
  • обучаемый пульт ДУ с блоком пользовательских кнопок;
  • батареи для пульта ДУ;
  • кабель USB 3.0 ↔ USB 2.0;
  • кабель HDMI;
  • внешняя DVB-антенна с магнитным основанием.

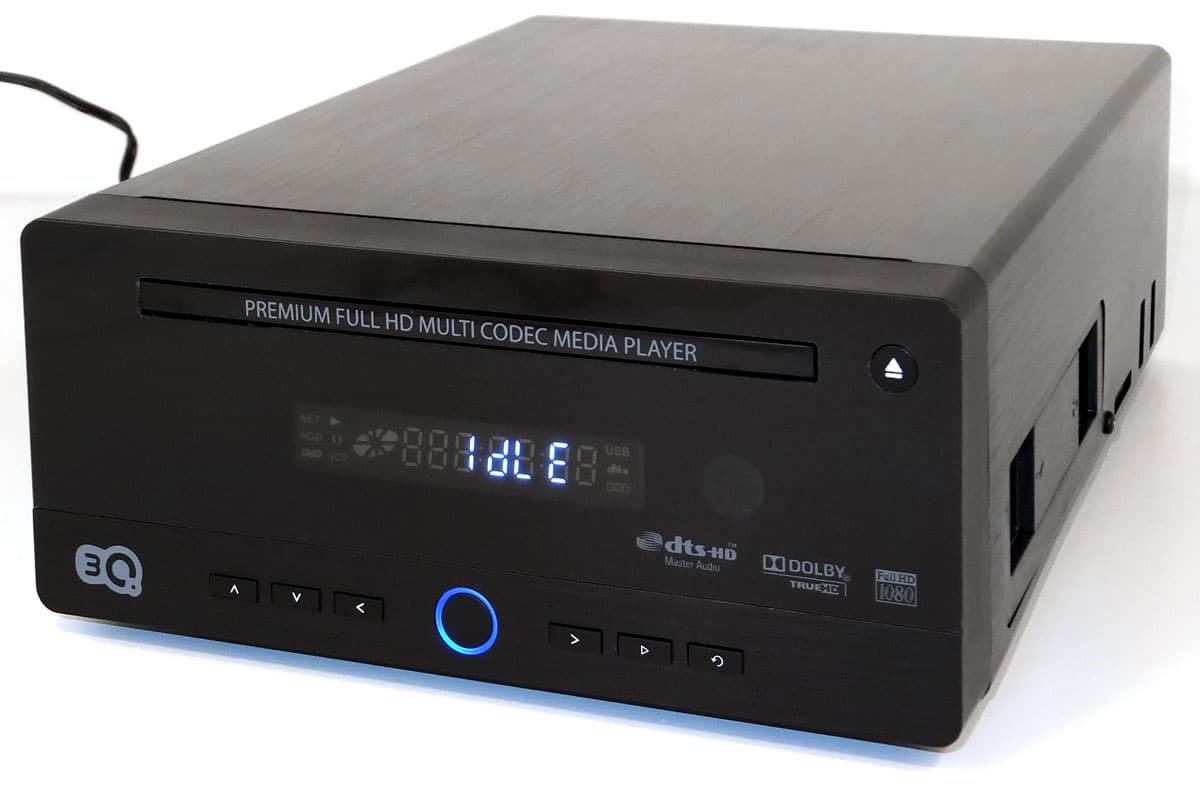

Корпус плеера изготовлен из тонкого листового металла чёрного цвета. Лицевая сторона аппарата выполнена из чёрного пластика с прозрачным «окошком», за которым виднеется символьный дисплей. Данный дисплей отображает основные состояния плеера и доступность таких ресурсов, как сеть, жёсткий диск, DVD и USB. Здесь же сигнализируется о текущем режиме вывода звука: Dolby Digital или DTS. Над дисплеем находится лоток DVD-привода с кнопкой выброса, а вся нижняя часть панели отдана кнопкам управления плеером.

Этих кнопок достаточно, чтобы выполнить простейшие операции: пролистать каталоги, запустить воспроизведение выбранного файла и т. п. Так, кнопки со стрелками отвечают за навигацию по меню или каталогам, а роль кнопки ОК здесь играет кнопка запуска воспроизведения. Возврат в предыдущее меню или каталог осуществляется крайней правой кнопкой. К сожалению, несмотря на наличие органов управления, запустить воспроизведение нужного контента вслепую не получится — нужен телевизор. Дело в том, что имеющийся дисплей не отображает названий папок и файлов, он лишь показывает текущее состояние плеера: idle (бездействие), время проигрывания файла при его воспроизведении и т. д.

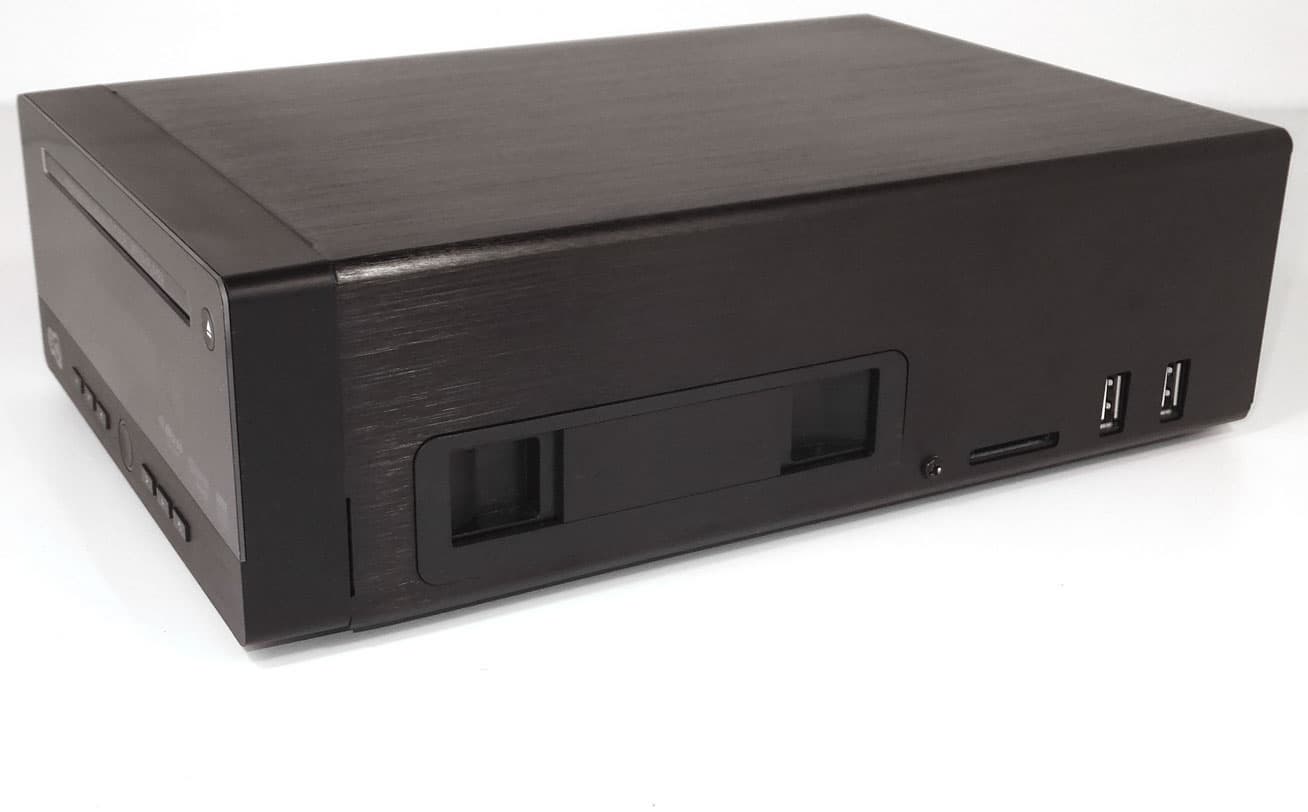

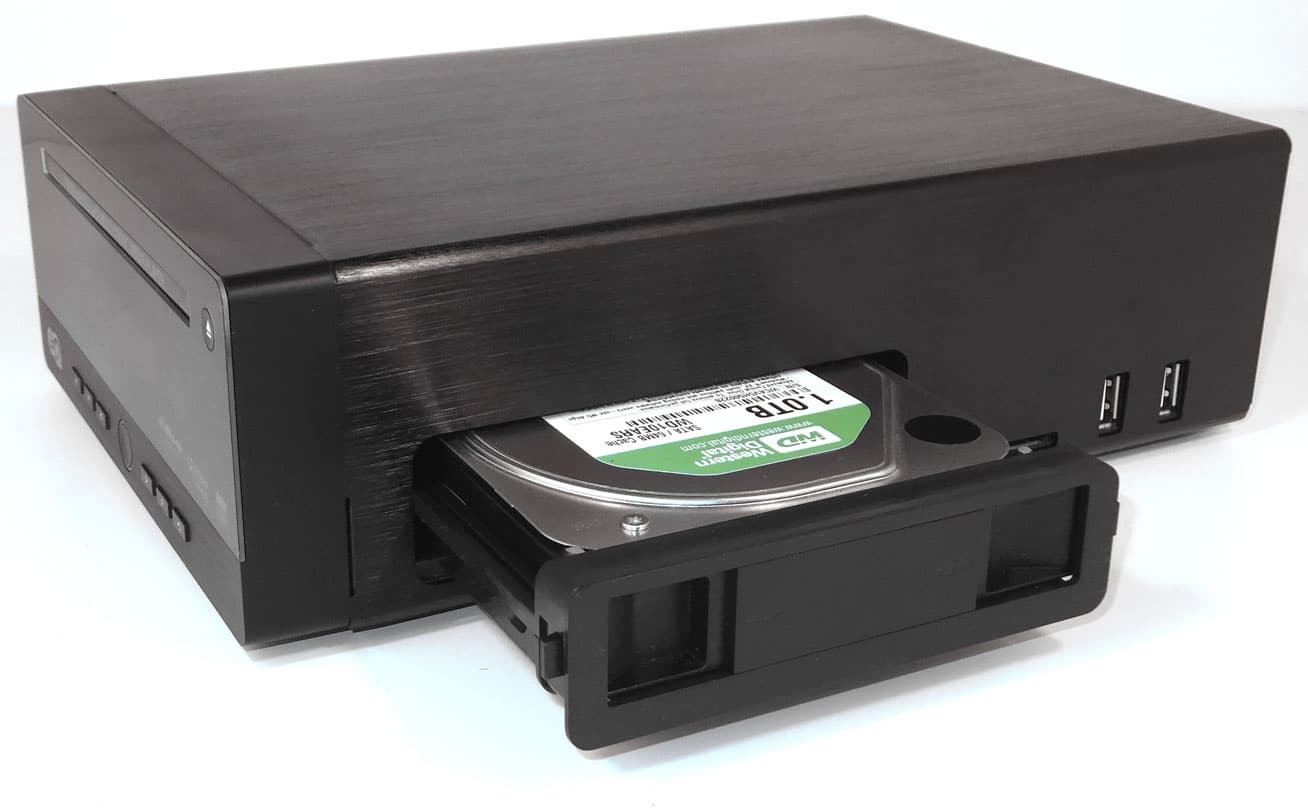

Стенки корпуса плеера, кроме задней, не имеют вентиляционных щелей. Правая сторона корпуса служит своеобразной панелью с доступом к некоторым носителям. Здесь имеются два порта USB 2.0 для подключения внешних накопителей и прочих устройств (клавиатура, мышь, USB-адаптер Wi-Fi) и один слот для карты памяти SD/SDHC (слот снабжён механизмом фиксации). На этой же стороне корпуса расположен отсек для монтажа жёсткого диска типоразмера 3,5″. Благодаря простейшей схеме крепления диска на пластмассовых салазках, монтаж его быстр, несложен, не требует ни крепёжных винтов, ни инструментов.

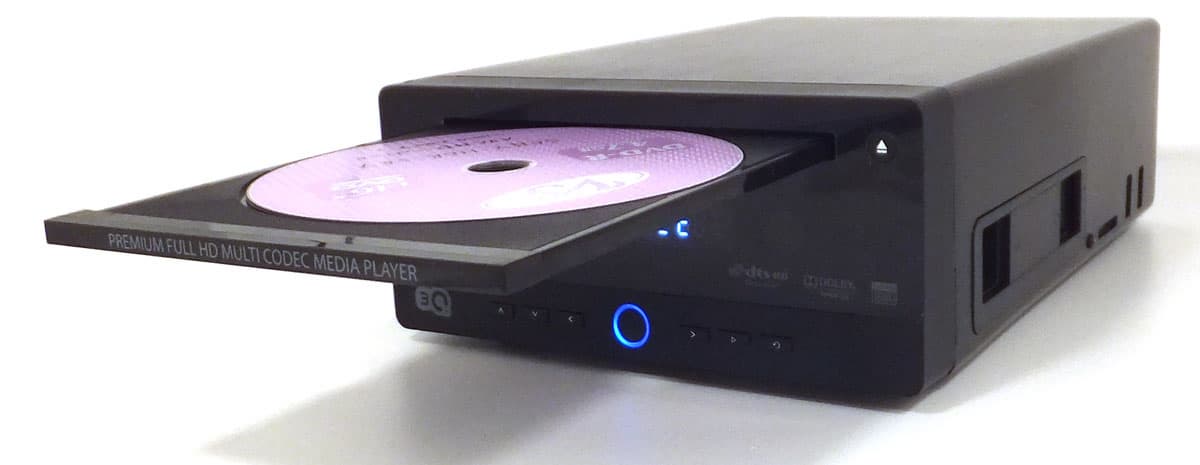

Загрузка DVD-дисков производится посредством выдвижного лотка; это требует больше свободного пространства, чем при использовании дисководов с щелевой загрузкой.

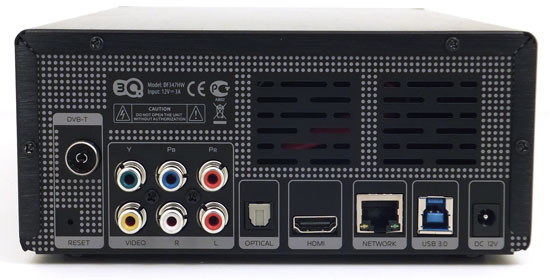

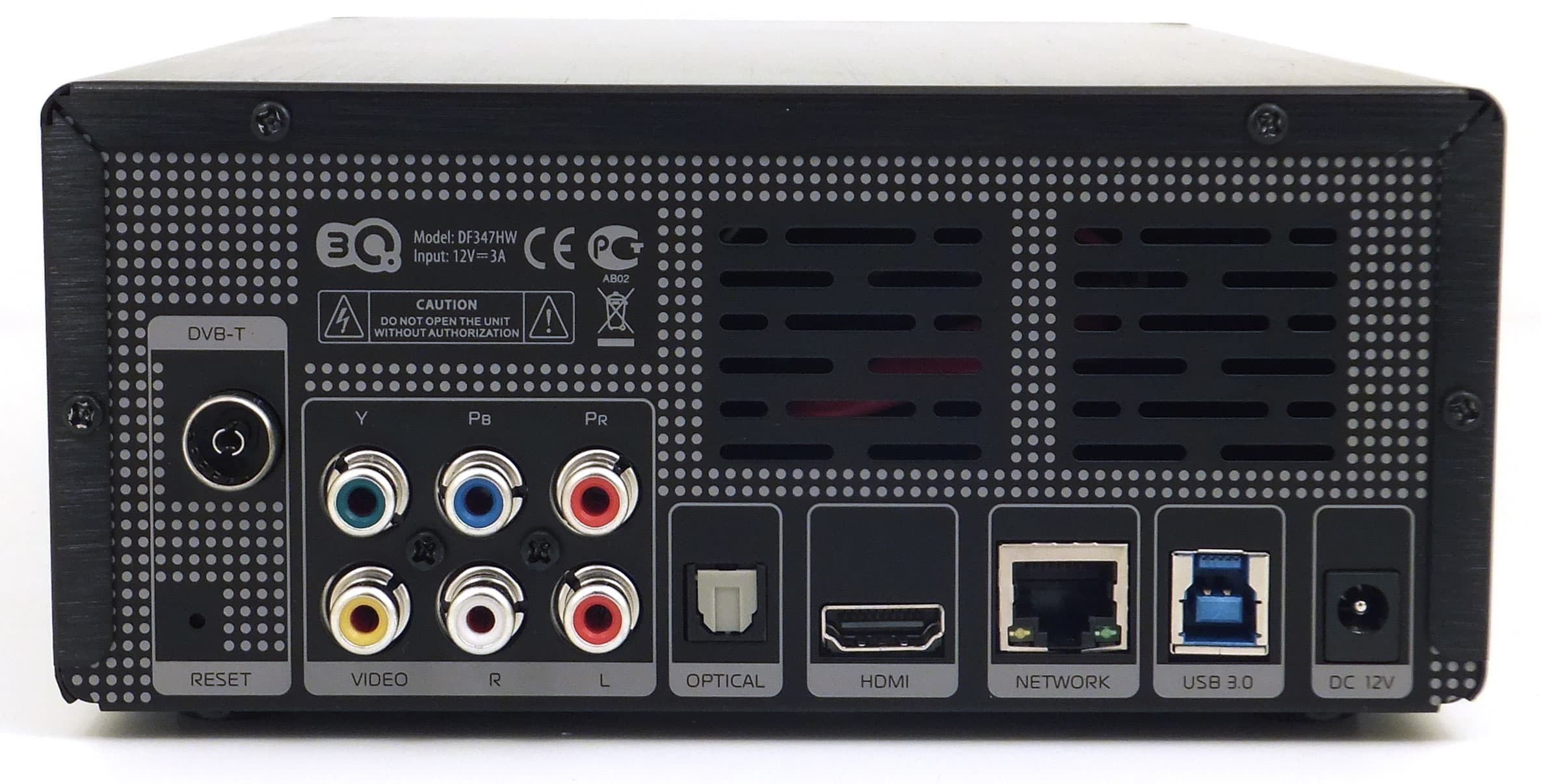

На задней панели плеера, помимо вентиляционных отверстий, расположены:

  • разъём для подключения антенны;
  • служебная кнопка Reset;
  • компонентный видеовход;
  • композитный видеовход;
  • стереоаудиовход;
  • оптический цифровой аудиовыход S/PDIF;
  • HDMI-выход;
  • разъём локальной сети;
  • порт USB 3.0 (клиент, совместим с USB 2.0);
  • вход адаптера питания.

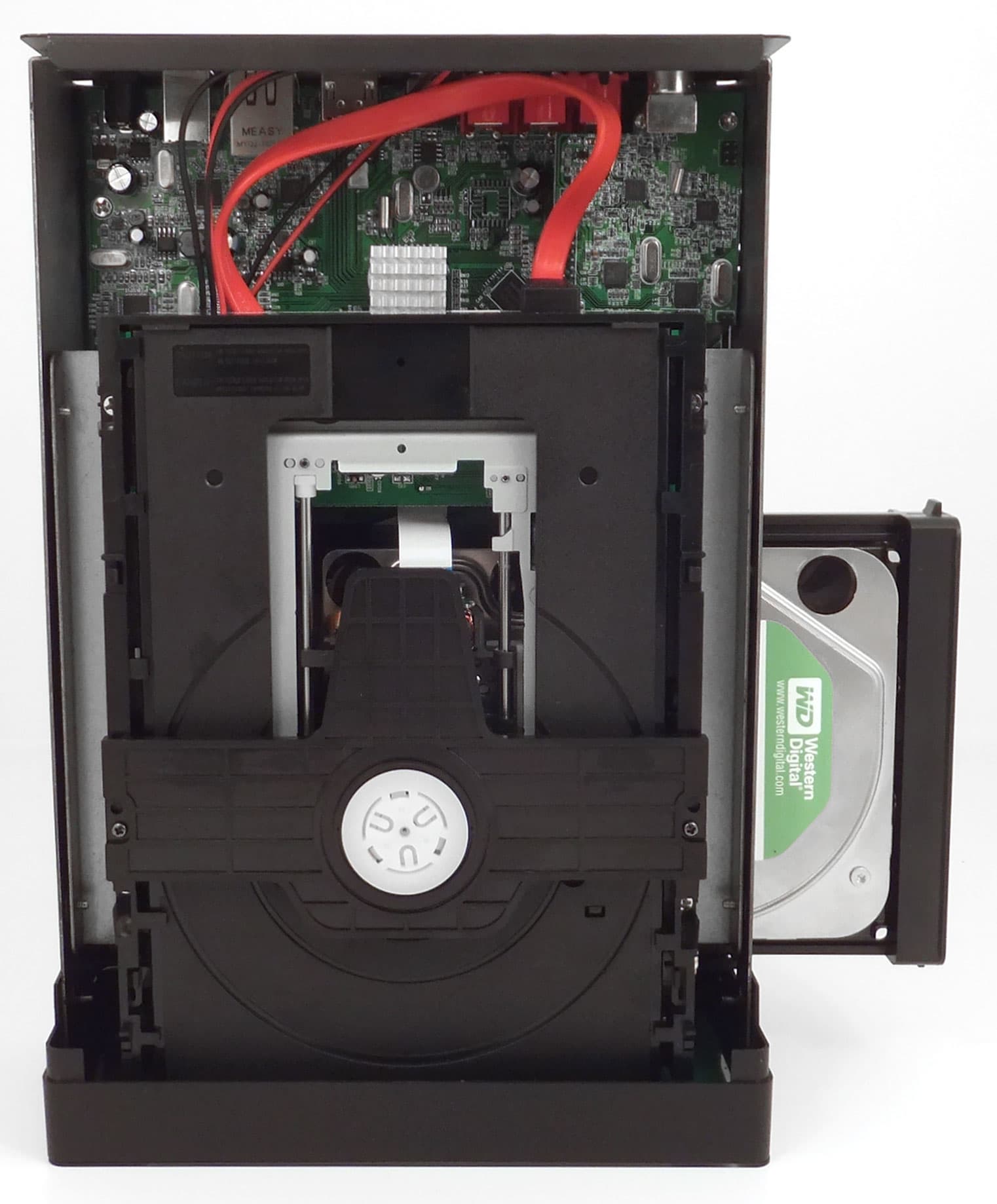

При снятой крышке несложно понять конструкцию устройства: печатная плата с ТВ-тюнерами и процессором находится в задней нижней части корпуса, верхняя часть внутреннего объёма плеера отдана DVD-приводу, а жёсткий диск является начинкой этого «бутерброда». Благодаря тому, что основная плата смещена назад, тепло от нагретого жёсткого диска, уходя вверх, к DVD-приводу, почти не влияет на температуру процессора.

После часового воспроизведения плеером Blu-ray-образа была измерена температура различных узлов и поверхности плеера; замеры проводились в помещении с температурой 24 °C:

HDD в районе шпинделя45 °C
Верхняя часть корпуса33 °C
Нижняя часть корпуса в районе процессора35 °C

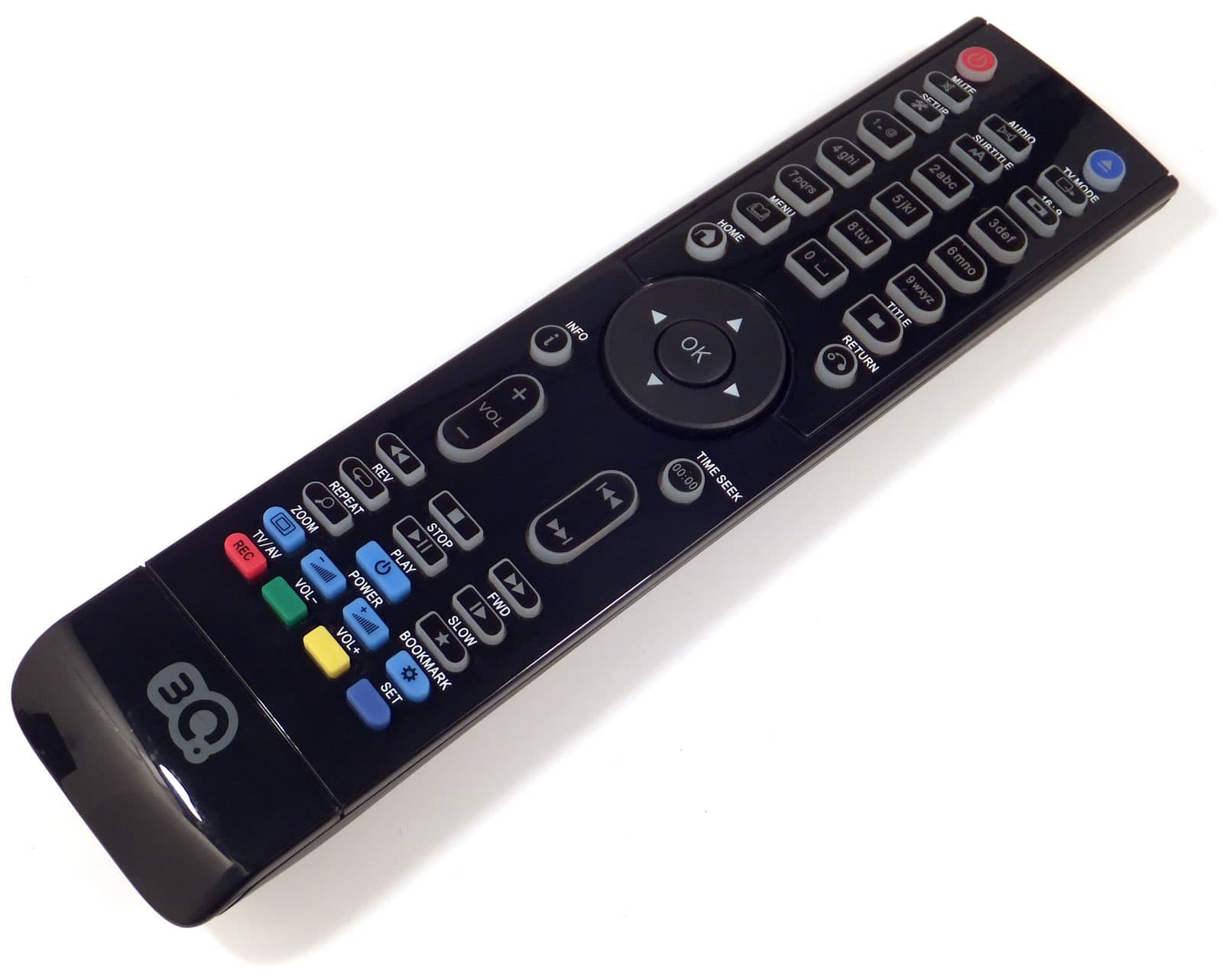

Прилагаемый пульт ДУ в точности копирует пульт, которым комплектуется другой аппарат, выпущенный компанией 3Q: F370HW. Данный пульт снабжён подсветкой кнопок, а также имеет блок пользовательских клавиш, функции которых можно перепрограммировать для управления любым другим устройством.

Основные технические характеристики аппарата приведены в следующей таблице:

Процессор
Realtek RTD1185 500 МГц
ТВ-тюнер
двойной DVB-T
Воспроизведение
ВидеоКонтейнеры
AVI, MPG, DAT, VOB, DIV, MOV, MKV, MPEG, TS, MTS, M2TS, RM, RMVB, IFO, WMV и ASF; образы дисков в ISO
Кодеки
H.264, MPEG 1, 2, 4 (Xvid, DivX), HD MPEG-4, WMV9, M-JPEG (640×480@30p; 848×480@10p) и RealNetworks (RM/RMVB 8/9/10) до 720p
Аудио
MP2/3, OGG Vorbis, WMA Standard (кроме DRM и Advanced Profile), PCM, LPCM, RA, DTS, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, MP3, OGG, WMA, WAV, FLAC, APE
Графика
JPG/JPEG, HD JPEG, BMP, PNG, GIF
Субтитры
SRT, SMI, SSA, SUB, IDX+SUB
Интерфейсы
Видеовыходы
  • HDMI 1.3
  • компонентный Y/Pb/Pr (RCA)
  • композитный (RCA)
Аудиовыходы
  • HDMI v1.3
  • аналоговый стереовыход (RCA)
  • цифровой оптический S/PDIF
USB
  • хост USB 2.0 (2 шт.)
  • клиент USB 3.0
Сеть
RJ45 10/100/1000 Мбит/c (гигабитный Ethernet), 802.11n Wireless Networking
Источники данных
  • 3,5″ SATA
  • локальная сеть
  • интернет
  • USB
  • картовод SD/SDHC
  • DVD-Drive
Прочие характеристики
Дисплей
символьный
Пульт ДУ
самообучаемый
Блок питания
внешний, 12 В 2 А
Поддерживаемые файловые системы
FAT, FAT32, NTFS, HFS+, EXT3
Размеры (Г×Ш×В), вес
177×261×79  мм, 1545 г (без HDD)

Настройки

Загрузка плеера длится в течение 40 секунд. Данное время требуется не только для загрузки ОС, но и для инициализации подключённых носителей. На момент изучения данного плеера (начало сентября) аппарат имел прошивку версии v3.06, более новой версии на сайте разработчика обнаружить не удалось (да и надо ли?). В данной прошивке имеются три темы оформления главного меню: «Ночное небо», «Хайтек» и «Ретро». Выбор темы производится в настройках.

C настроек и начнём. Они достаточно богаты, чтобы охватить большинство самых нужных функций.

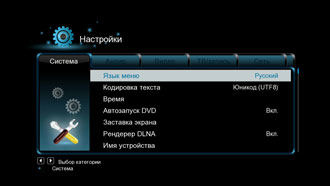

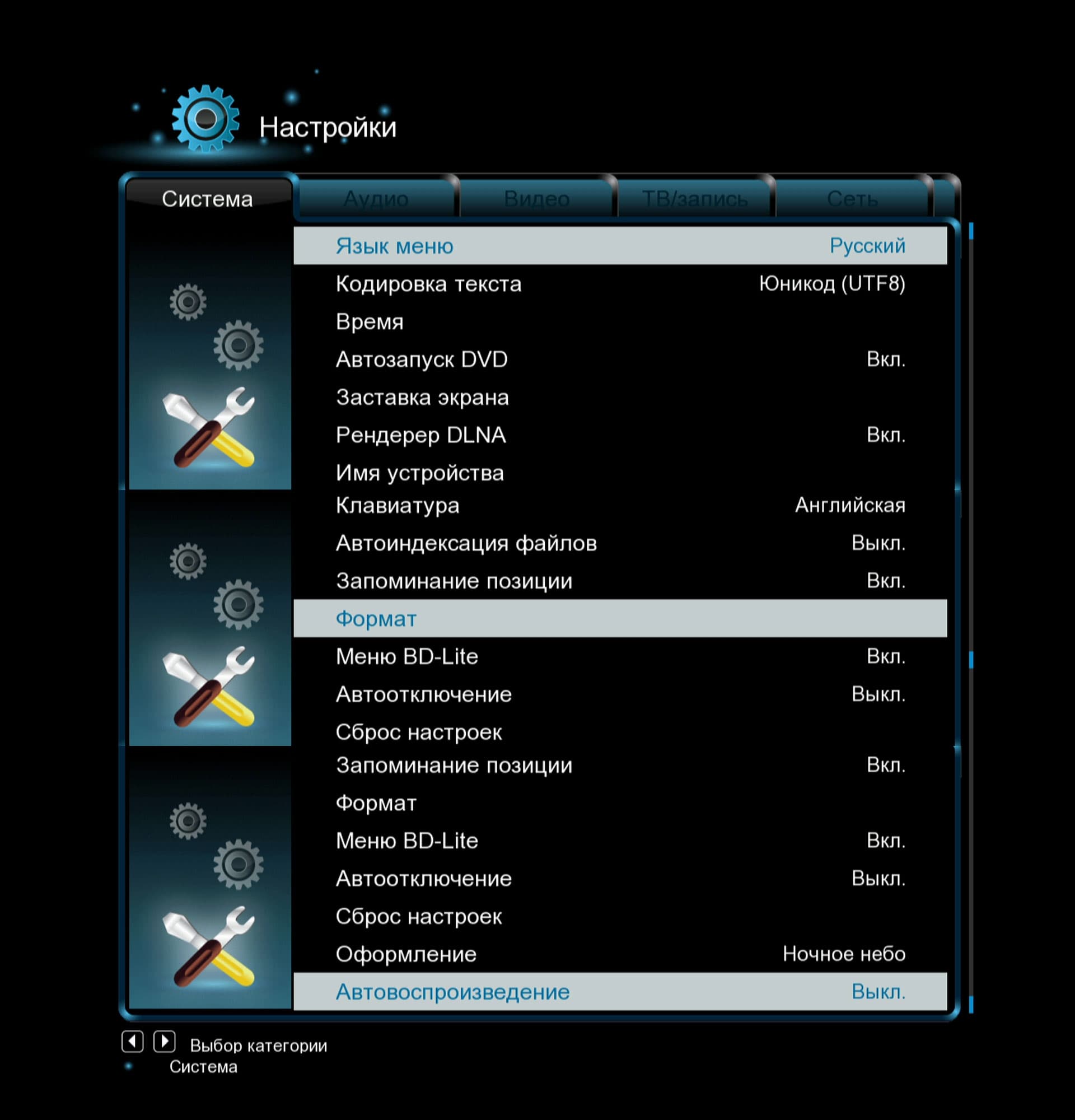

В системных настройках пользователь может выбрать язык интерфейса, сменить кодировку, установить текущие дату и время, включить или отключить автоматическое воспроизведение DVD-диска, настроить экранную заставку, активировать DLNA-технологию, задать имя устройства, под которым оно будет опознаваться в сети, включить/отключить автоматическую индексацию подключённых накопителей, включить функцию запоминания позиции последних проигранных файлов, отформатировать HDD, включить воспроизведение Blu-ray-меню (облегчённой версии, без Java), активировать автоотключение HDD при отсутствии активности, изменить тему оформленияАудионастройки позволяют активировать ночной режим, включить/отключить звуковое сопровождение нажатий кнопок на пульте ДУ, выбрать метод вывода звука (LPCM, многоканальный LPCM или RAW — прямой вывод звукового потока на ресивер), выбрать тип окружающего звука, включить/отключить Lip Sync
Параметры видеовыхода состоят из настроек формата изображения, выбора ТВ-системы. Здесь же активируется функция приближения видео (о ней далее), режим 24p, изменяется глубина цвета (авто, 12 бит, 10 бит)Раздел ТВ/запись регулирует настройку телеканалов эфирного цифрового ТВ-стандарта DVB-T, их сортировку. Также существует выбор хранилища записей и режим записи эфира (вручную либо по расписанию).

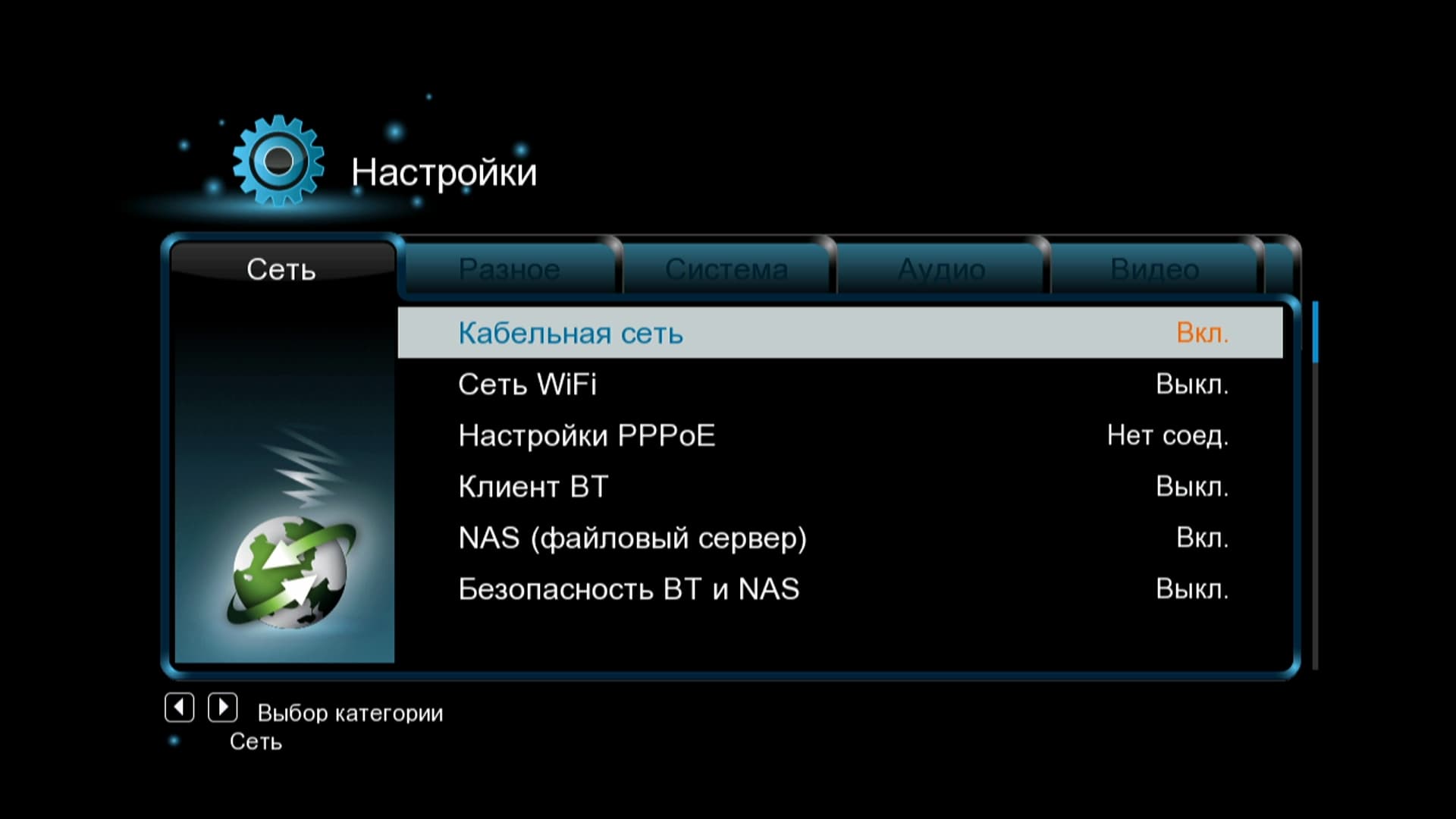

В параметрах сети имеется возможность настроить проводное и беспроводное подключение, включить/отключить BitTorrent-клиент и файловый сервер NASВ разделе «Разное» можно просмотреть сведения о прошивке плеера, состоянии сетевого подключения, включить или отключить родительский контроль. По умолчанию пароль для входа в систему состоит из четырёх нулей, при активации родительского контроля появляется возможность блокировки ТВ-передач по возрастному рейтингу

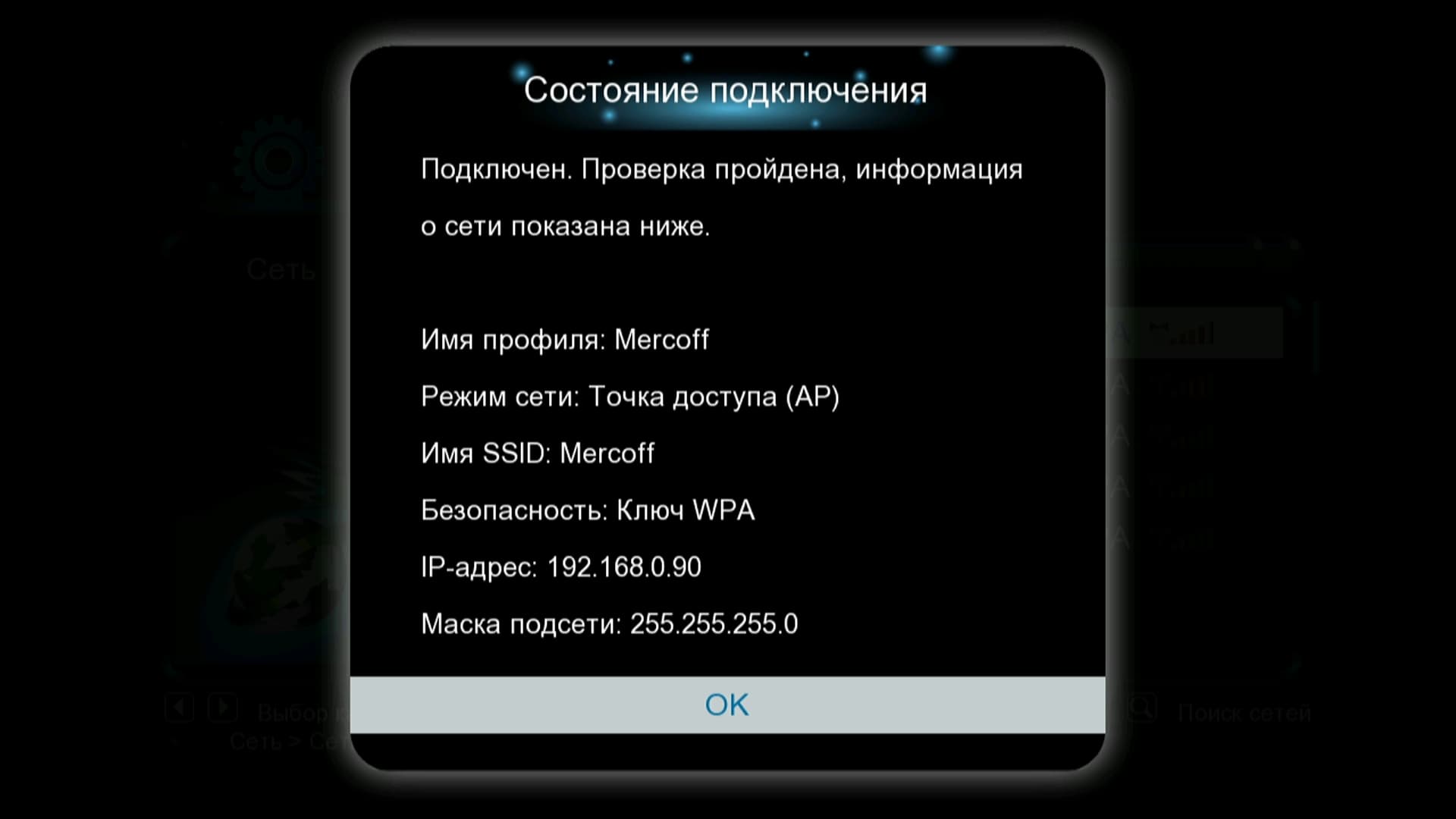

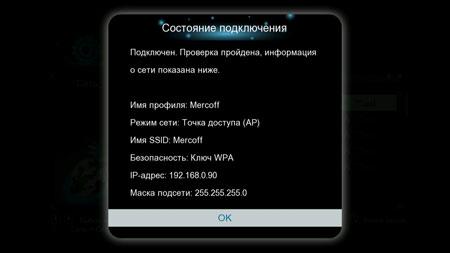

Думается, все перечисленные функции понятны без дополнительных комментариев, кроме разве что беспроводной сети. Ведь аппарат не имеет «набортного» Wi-Fi-адаптера, следовательно, для организации беспроводного подключения понадобится USB-адаптер Wi-Fi. Имеющийся в наличии Canyon CNP-WF518N2 отлично подошёл, и плеер тут же установил воздушное соединение с роутером.

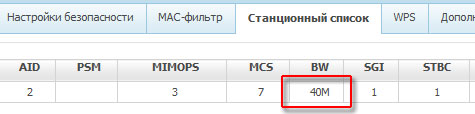

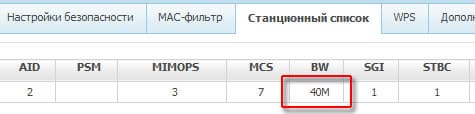

Соединение это, если судить по значению полосы пропускания (Bandwidth) в 40 МГц, в идеальных условиях позволяет достичь скорости передачи данных до 150 Мбит/с.

Как теория отличается от практики, так и теоретические цифры могут отличаться от практических на целый порядок. Нет ничего надёжнее, чем проверить имеющуюся скорость путём простого копирования, что и было сделано. Копирование производилось с сетевого хранилища на HDD плеера с помощью встроенного в плеер файлового браузера. Результаты измерений приведены в таблице:

Wi-FiПроводное подключение
3,5 МБ/с (≈30 Мбит/с)5,4 МБ/с (≈45 Мбит/с)

Эксплуатация

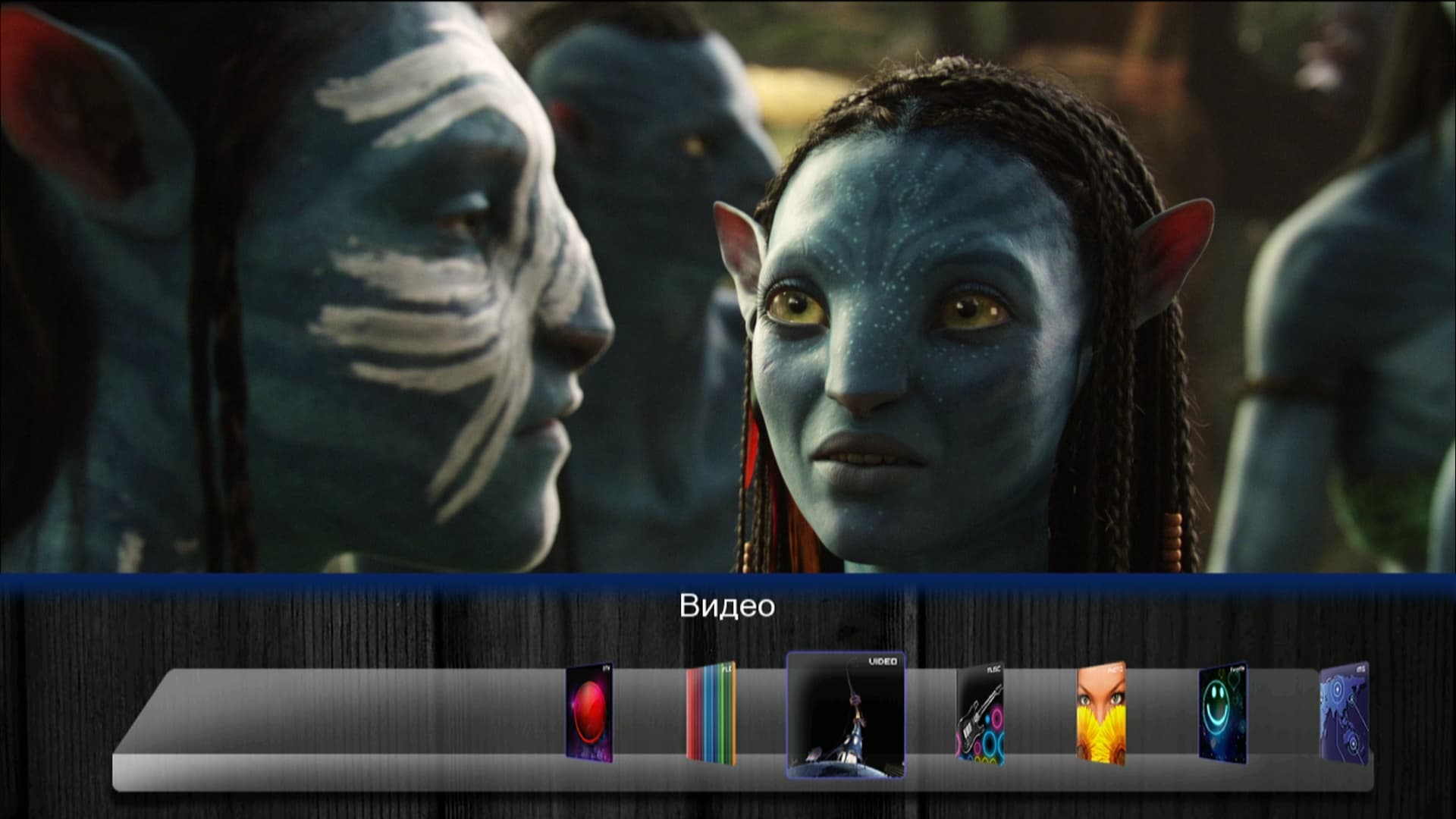

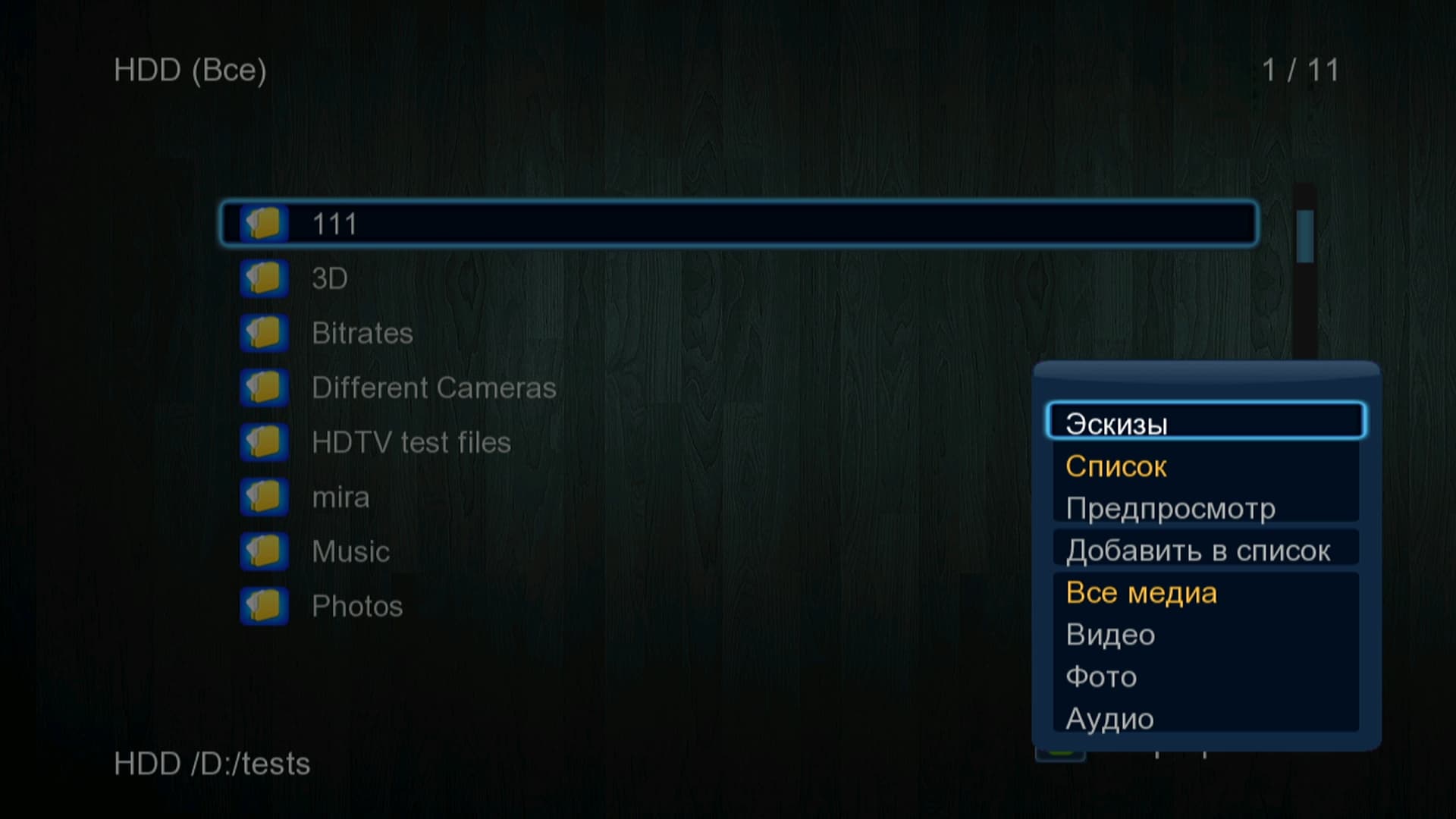

Интерфейс файлового браузера идентичен интерфейсу, который имеет упоминавшийся 3D-плеер 3Q F370HW. Здесь также доступно изменение способа представления материала: в виде списка, эскизами либо с окном предварительного просмотра.

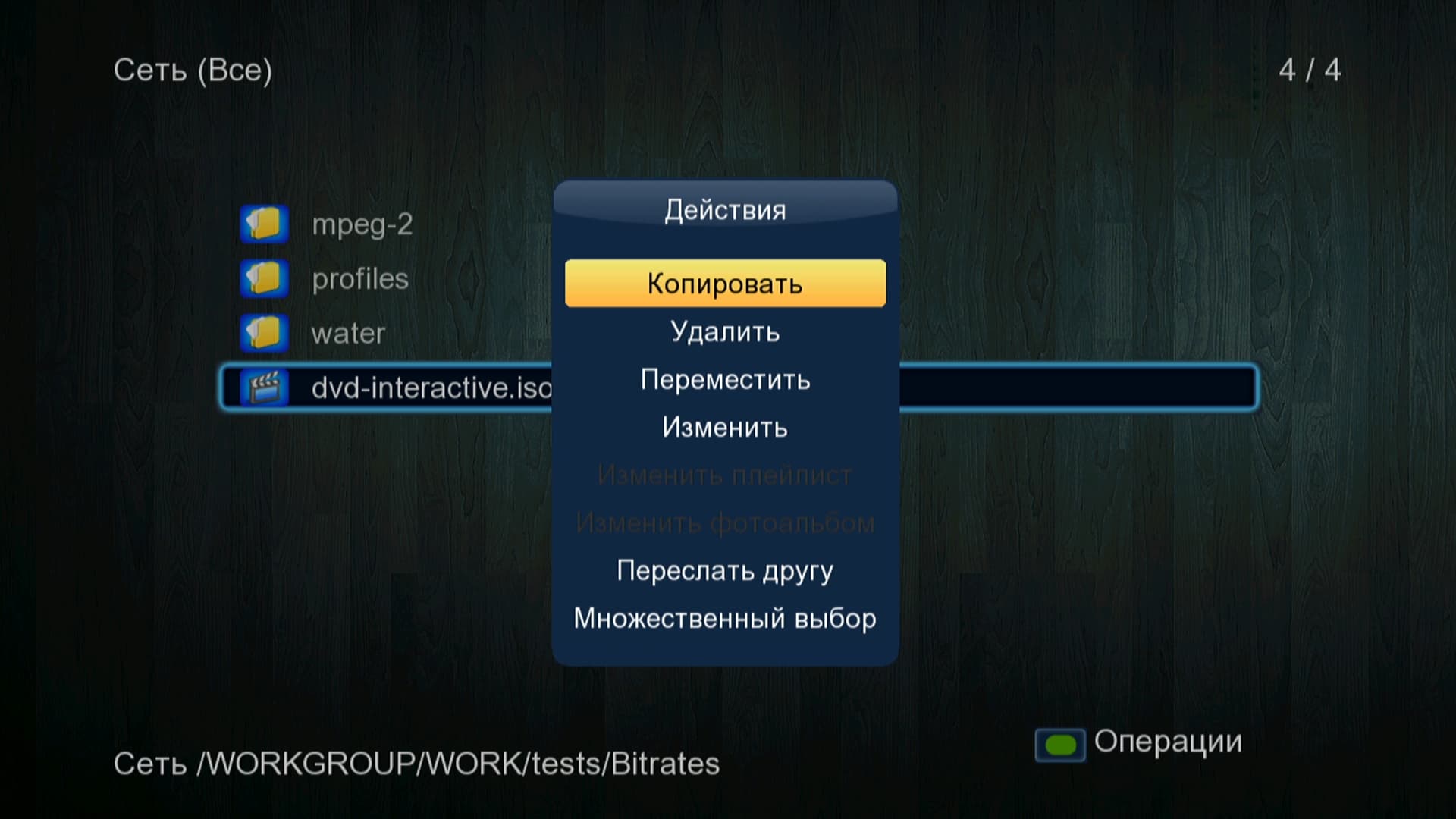

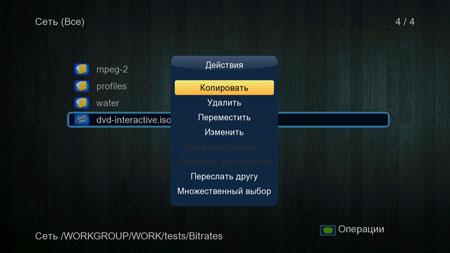

Интерфейс также снабжён всплывающим меню Действия, которое вызывается нажатием на зелёную кнопку пульта ДУ.

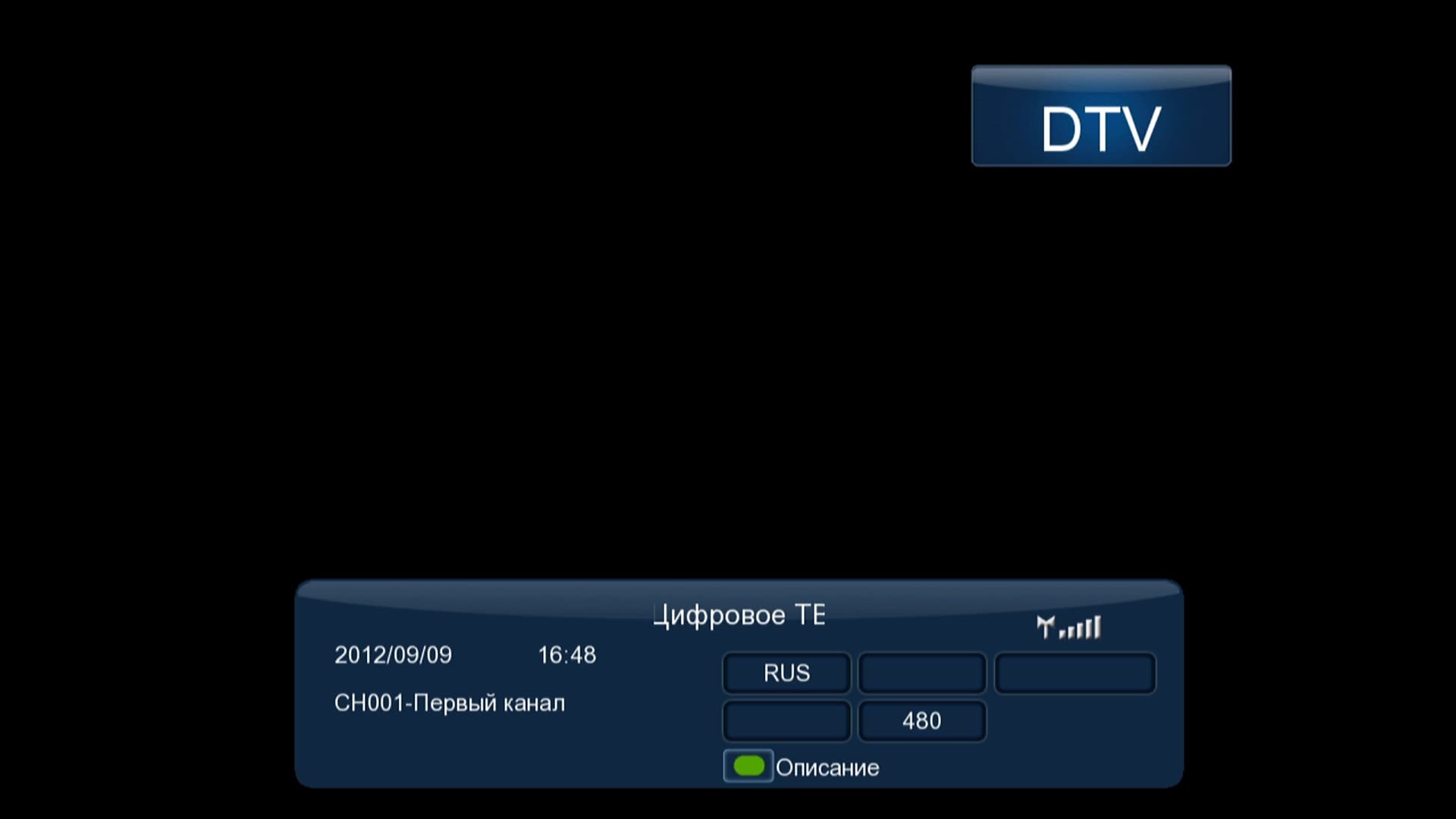

Одна из основных изюминок рассматриваемого плеера — наличие двух ТВ-тюнеров. Для чего два? Очень просто: пока один тюнер выводит эфирную картинку на экран, второй тихонечко принимает другой канал и записывает его в файл. К сожалению, протестировать данную функцию не получится: на следующем рисунке должен присутствовать ТВ-сигнал, но его нет. Причина отсутствия сигнала кроется в умелых действиях незаинтересованных лиц, «способствующих» введению цифрового ТВ на территории всей страны, а не в считанных по пальцам городах.

За неимением ТВ-сигнала ничего не остаётся, как довольствоваться локальными и не очень источниками. Имеется в виду локальная сеть, конечно же. Чуть выше мы узнали, с какой скоростью плеер копирует данные на свой жёсткий диск, но позволяет ли имеющаяся скорость просматривать видео с сетевых ресурсов?

Чтобы узнать предел сетевых возможностей, понаблюдаем за воспроизведением с сетевого хранилища различных видеофайлов, отличающихся своим битрейтом. Для начала оценим скорость проводного подключения как более часто используемого и более надёжного.

Файлы с битрейтом вплоть до 50 Мбит/с (битрейт постоянный, а не переменный) плеер воспроизводит ровно, без потерь. Лишь на файле с битрейтом 60 Мбит/с начинает заикаться звук, а впоследствии притормаживается и картинка. Вывод: имеющейся скорости проводного сетевого соединения хватит для воспроизведения абсолютно любого существующего сегодня видеоконтента.

В отличие от проводной связи, Wi-Fi-подключение не позволит воспроизвести файлы с такими же битрейтами. На следующем ролике видно, что плеер начинает «спотыкаться» уже на 30 Мбит/с. Несмотря на это, данной скорости по-прежнему достаточно для сетевого просмотра большинства «рипов».

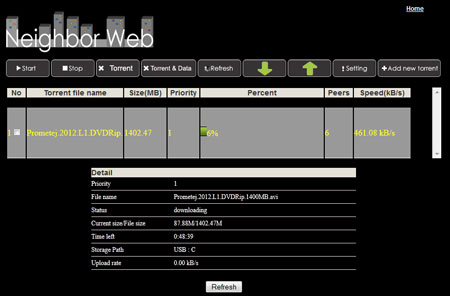

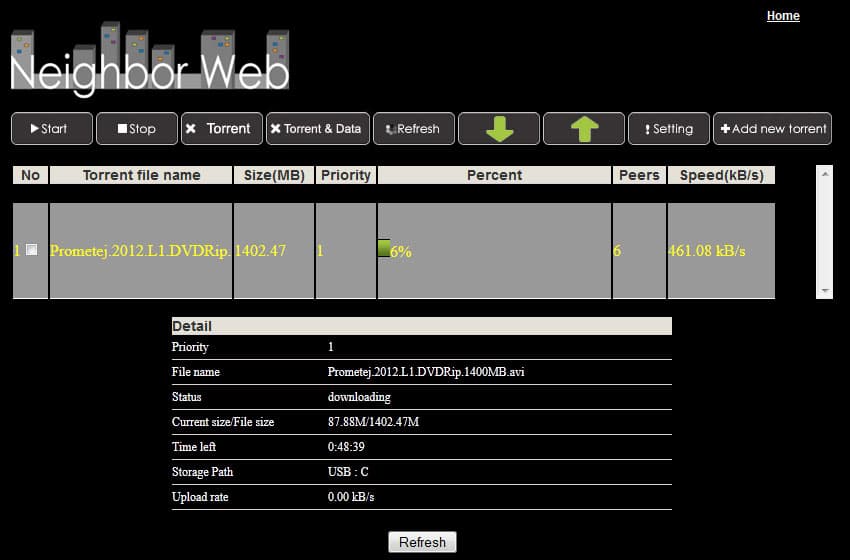

Торрент-клиент, встроенный в плеер, управляется посредством известного интерфейса Neighbor Web. Назвать этот интерфейс удобным вряд ли получится, однако работает — факт. Правда, скорость закачки здесь существенно ниже, чем на ПК с привычным µTorrent.

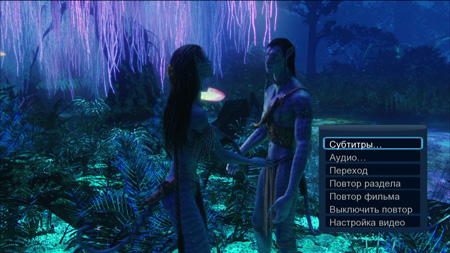

Во время воспроизведения видеофайлов пользователь имеет возможность выбрать нужный поток титров либо отключить их, выбрать требуемую звуковую дорожку, просмотреть информацию о воспроизводимом контенте (эта функция работает только с видеофайлами), а также вывести поверх видео главное меню плеера для быстрого перехода в нужную функцию (если фильм надоел).

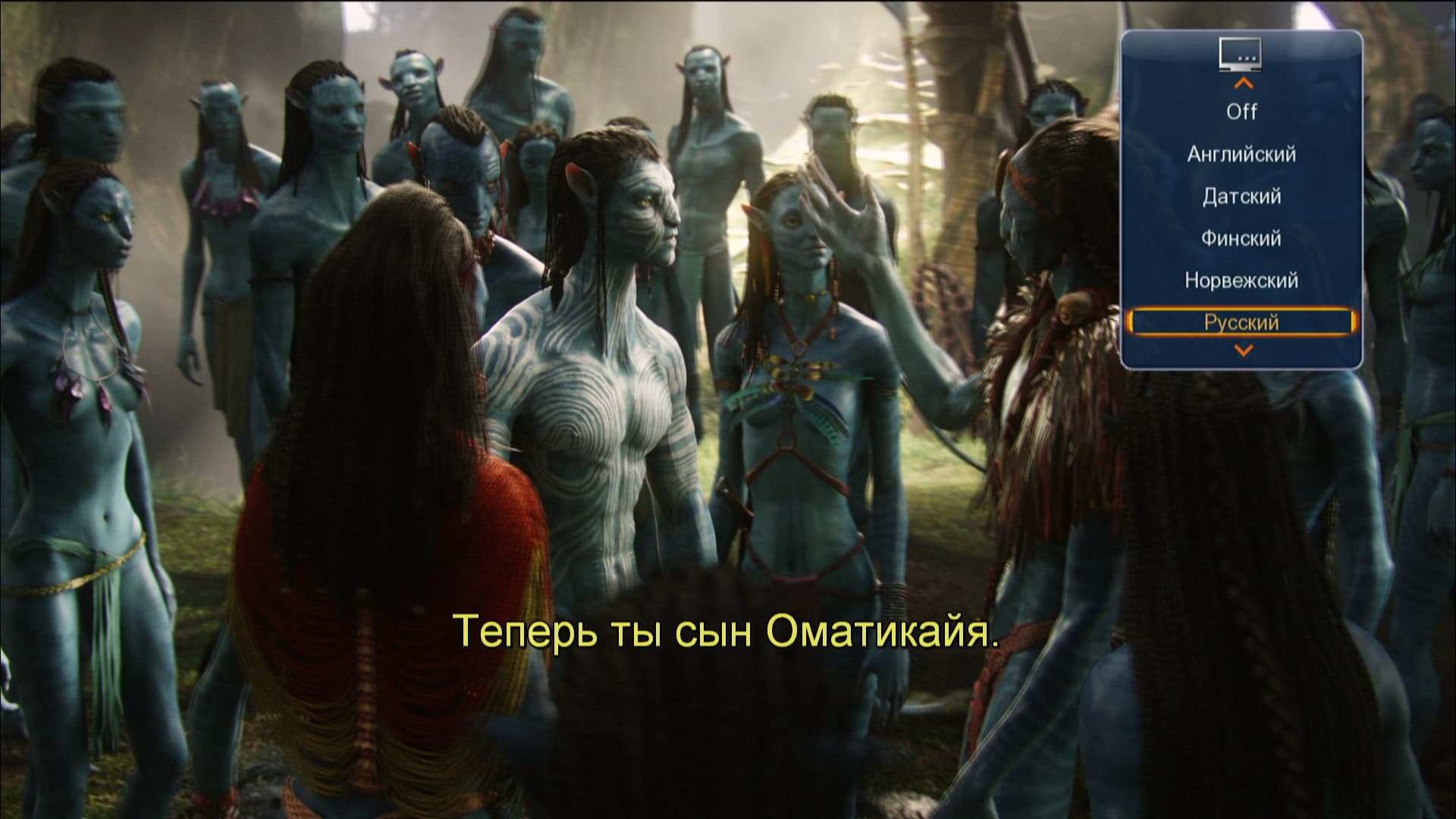

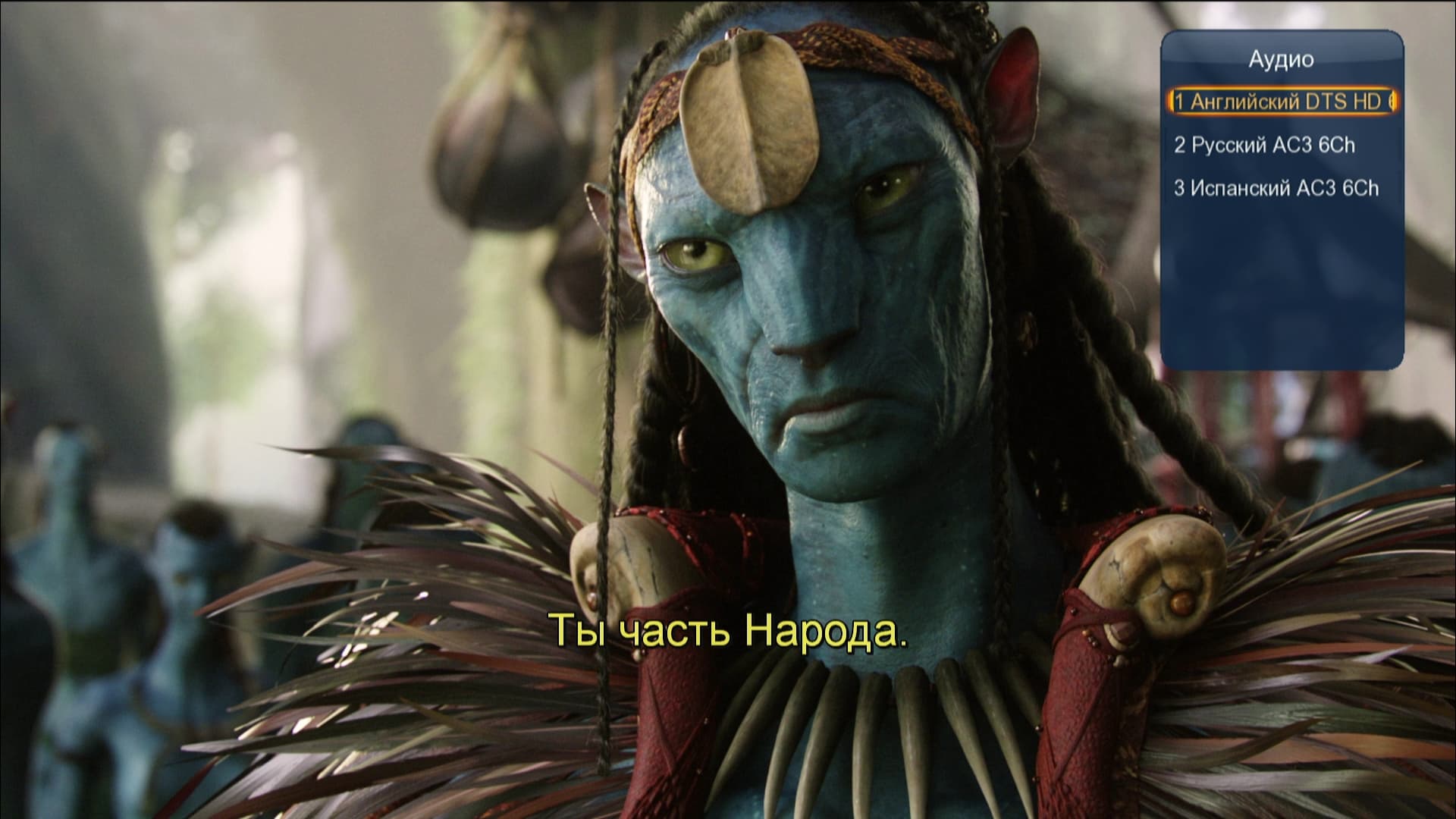

Выбор титровВыбор звуковой дорожки

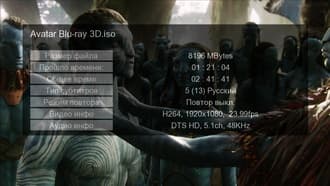

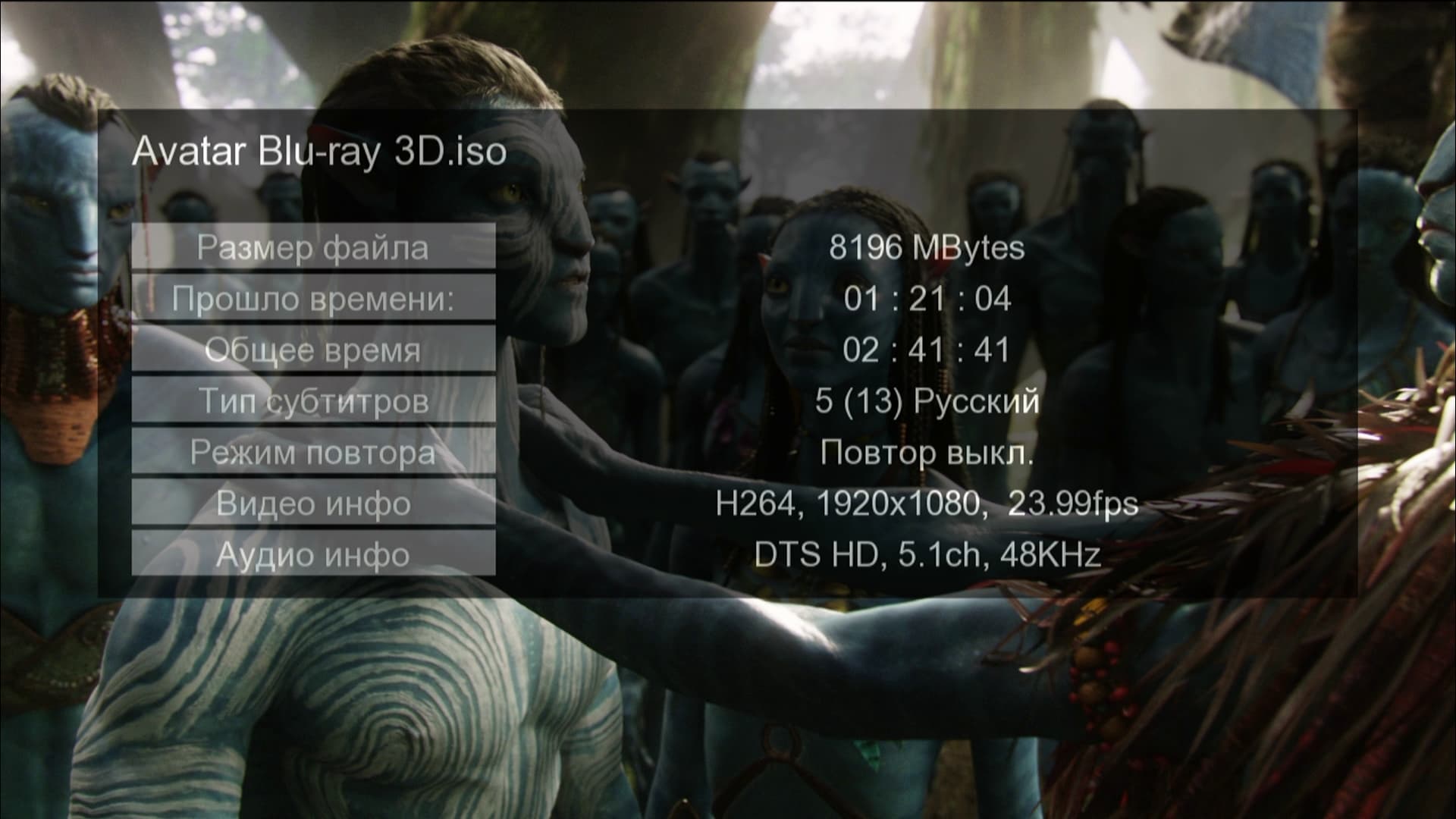

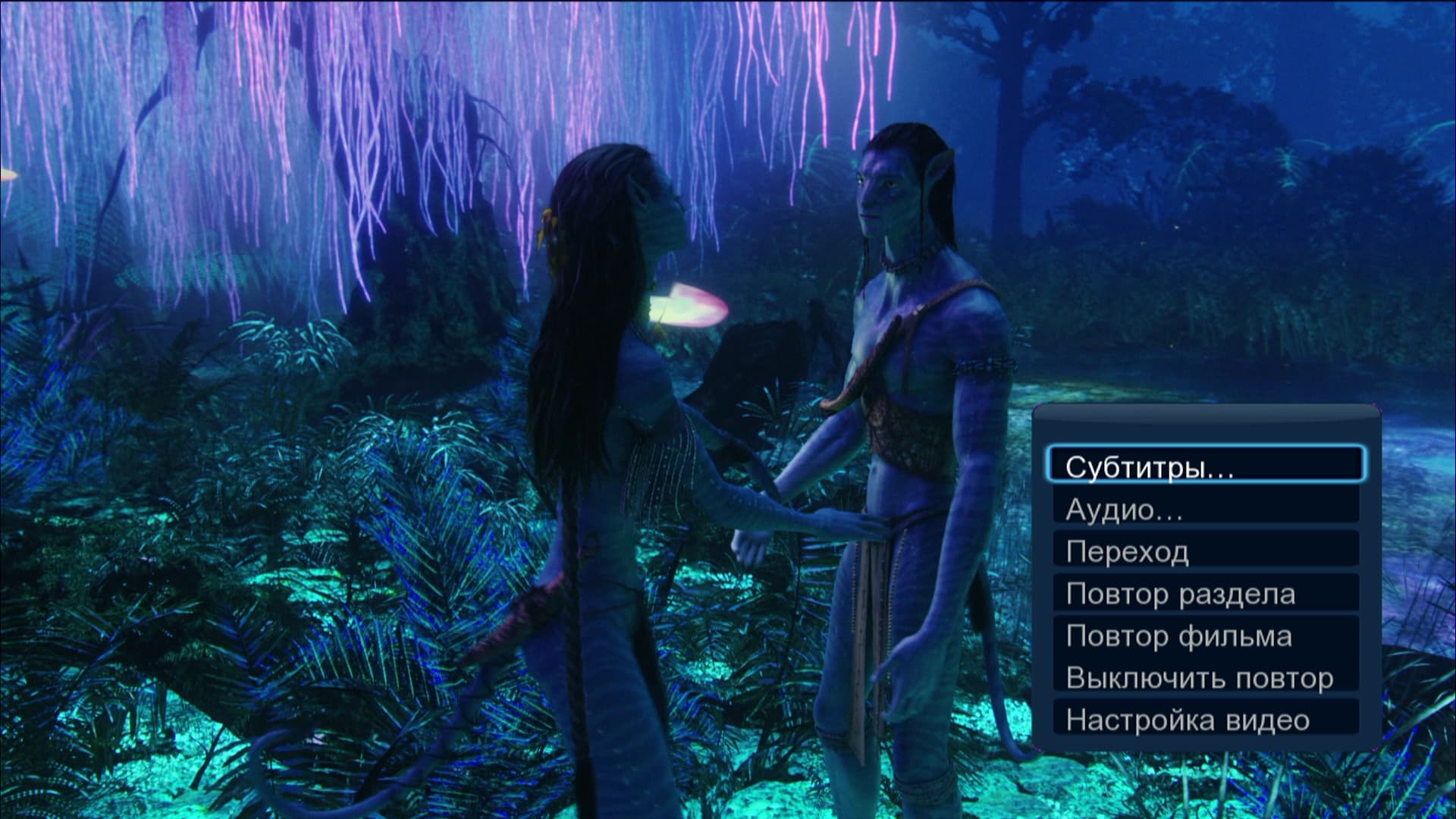

Вывод информацииВывод главного меню

Также во время воспроизведения имеется возможность изменить скорость и направление проигрывания, изменить режим повтора файлов, увеличить видимое изображение до 8X. Некоторые перечисленные функции доступны из всплывающего меню, которое выводится поверх видео:

Удобно в плеере организован быстрый переход к нужному участку файла. Это можно сделать аж четырьмя способами:

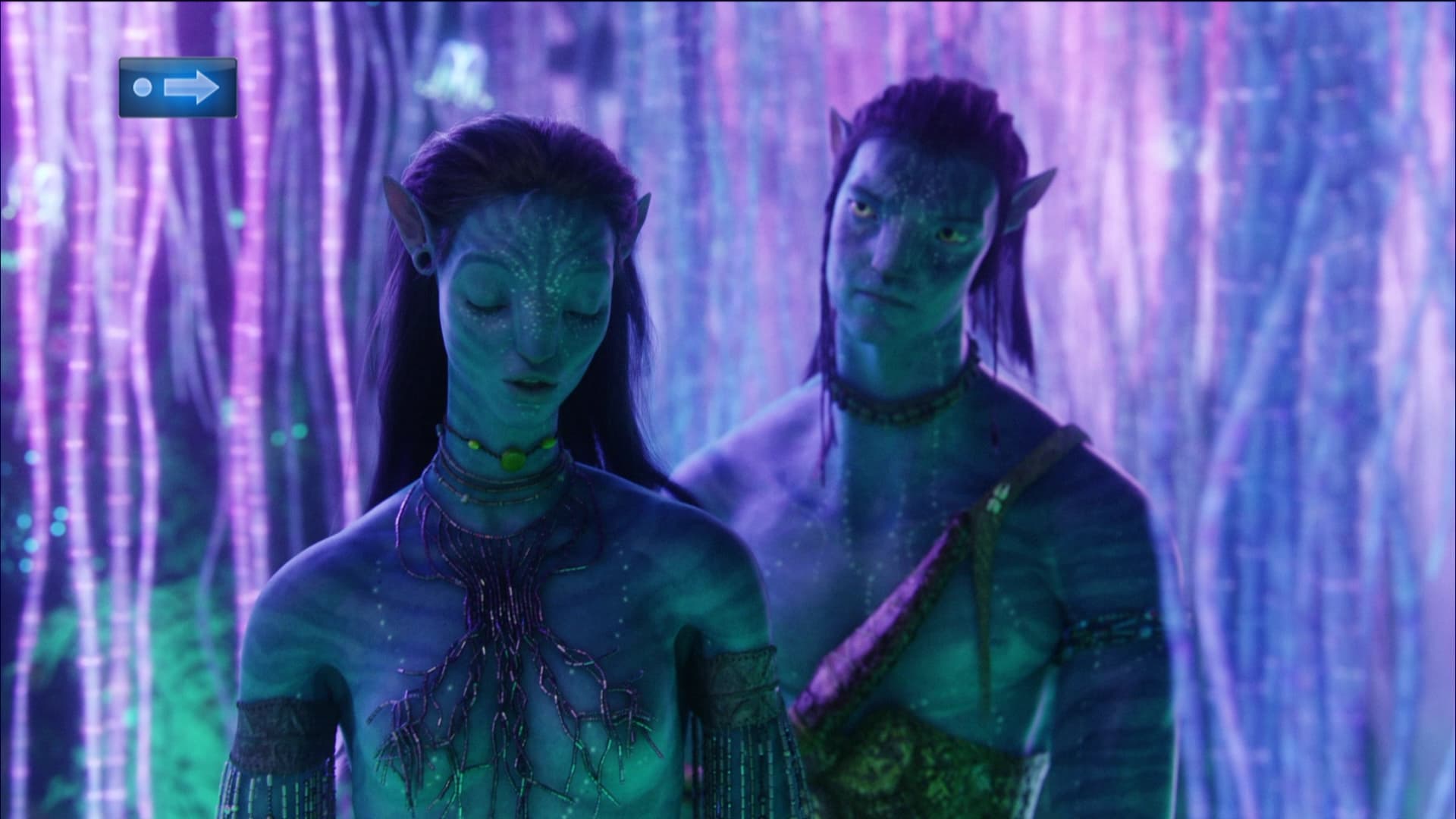

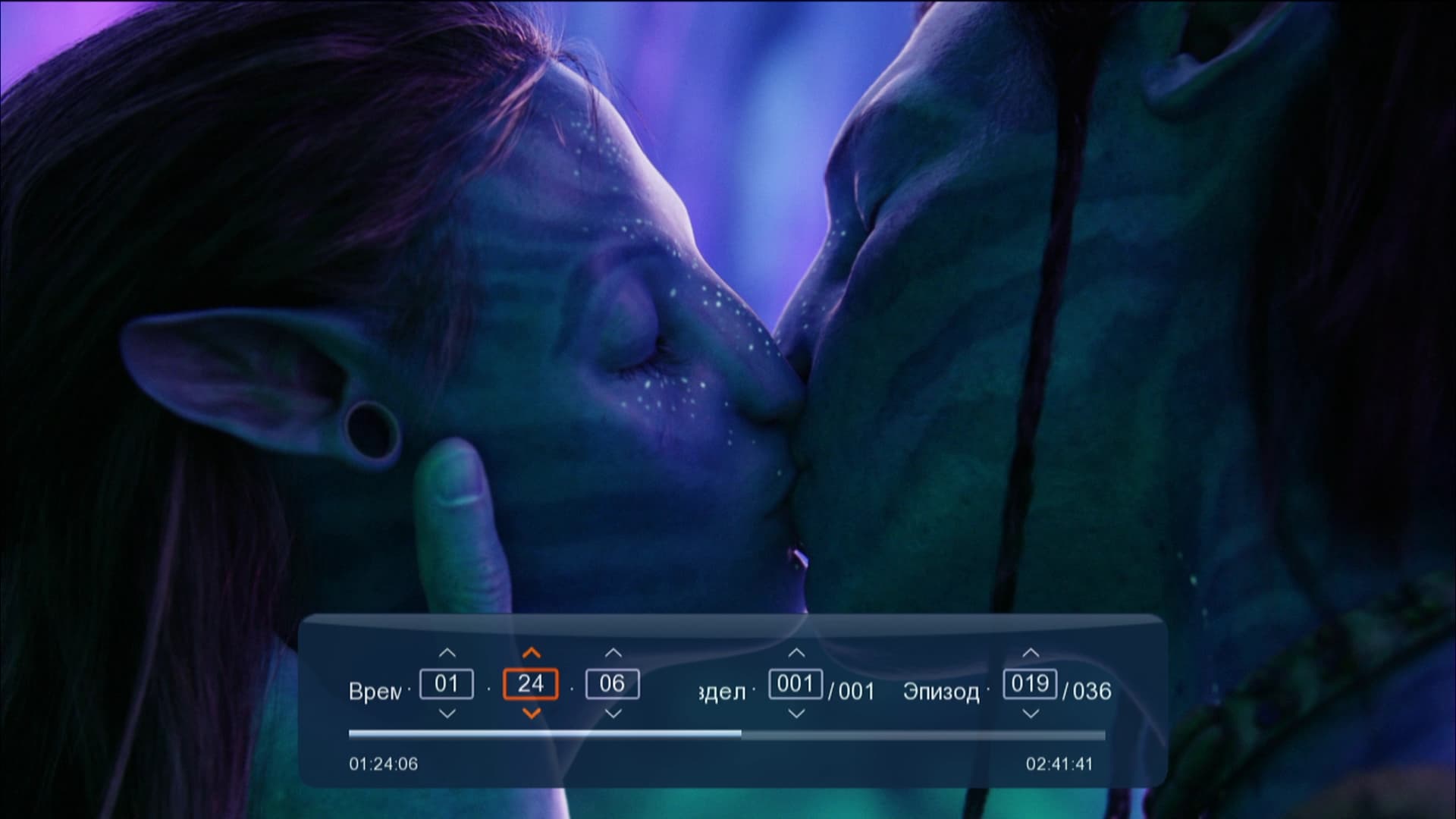

Нажатием кнопок <> осуществляется переход на 30 секунд назад или вперёдС помощью модуля навигации, который выводится на экран нажатием кнопки Time Seek

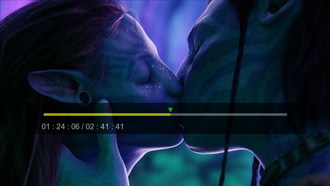

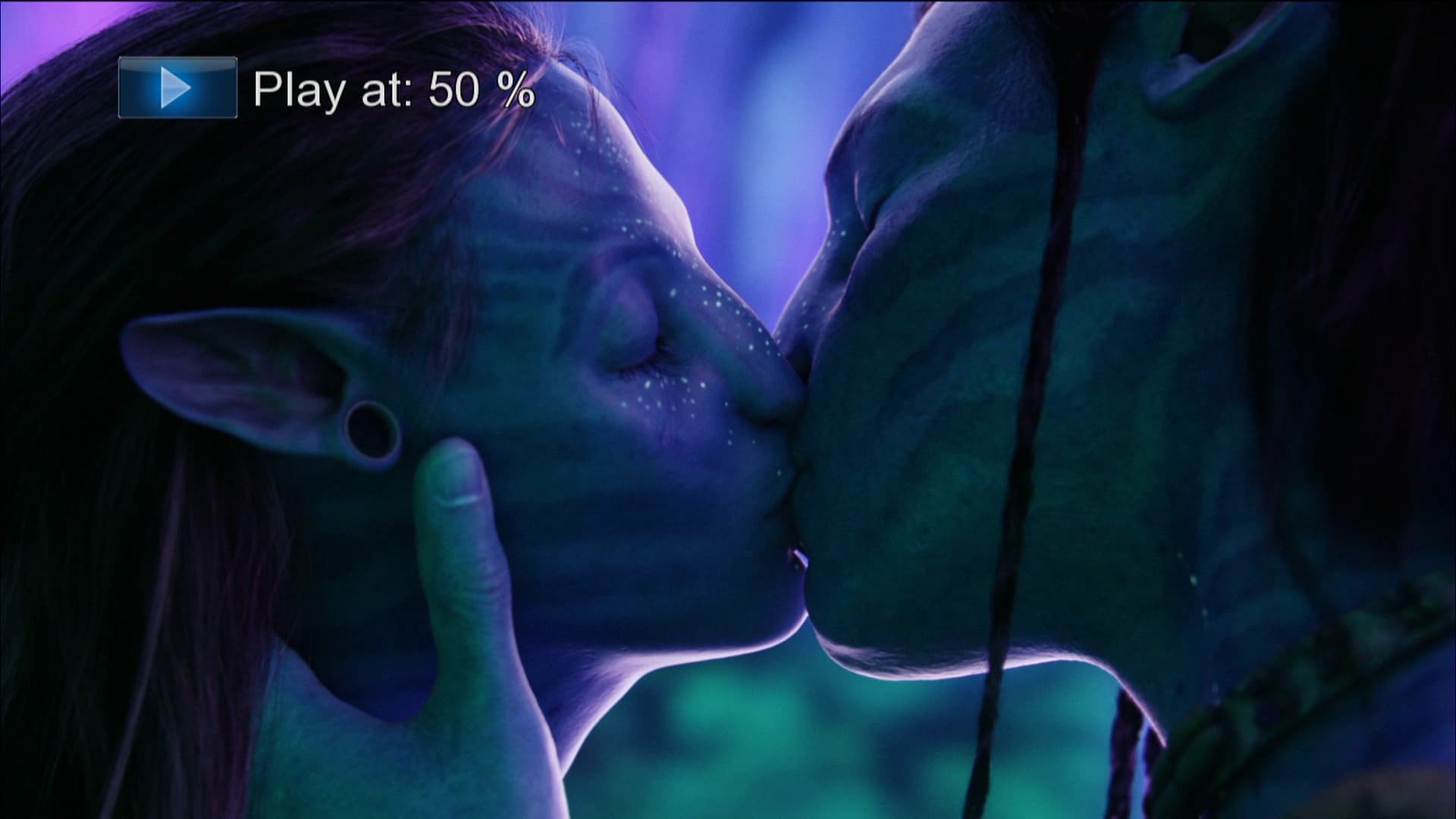

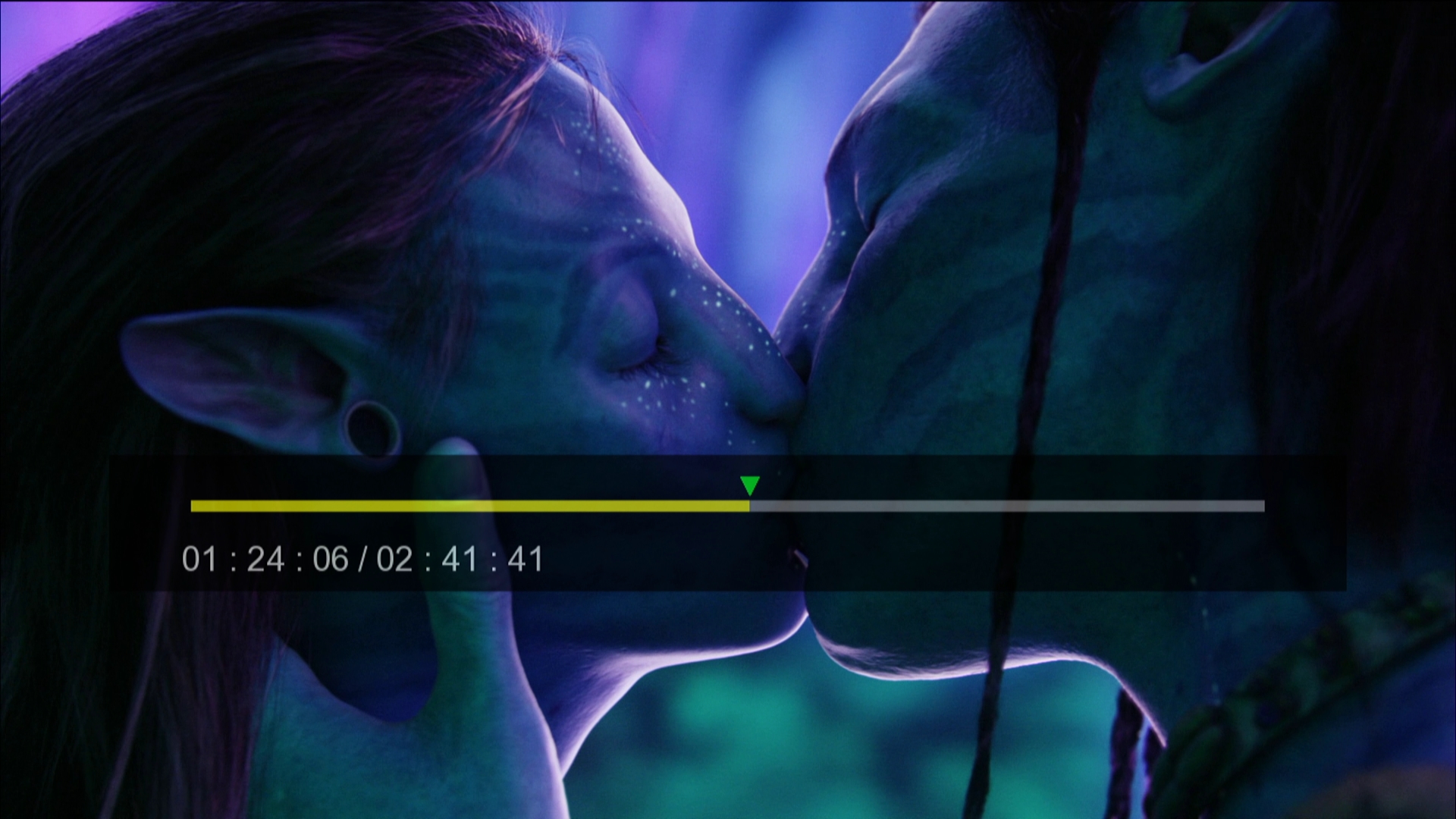

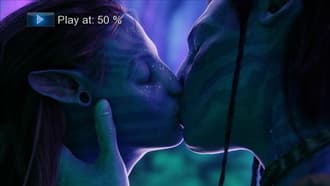

С помощью линейки быстрой перемоткиНажатием одной из цифровых клавиш пульта ДУ (1 = 10%, 2 = 20% и т. д.)

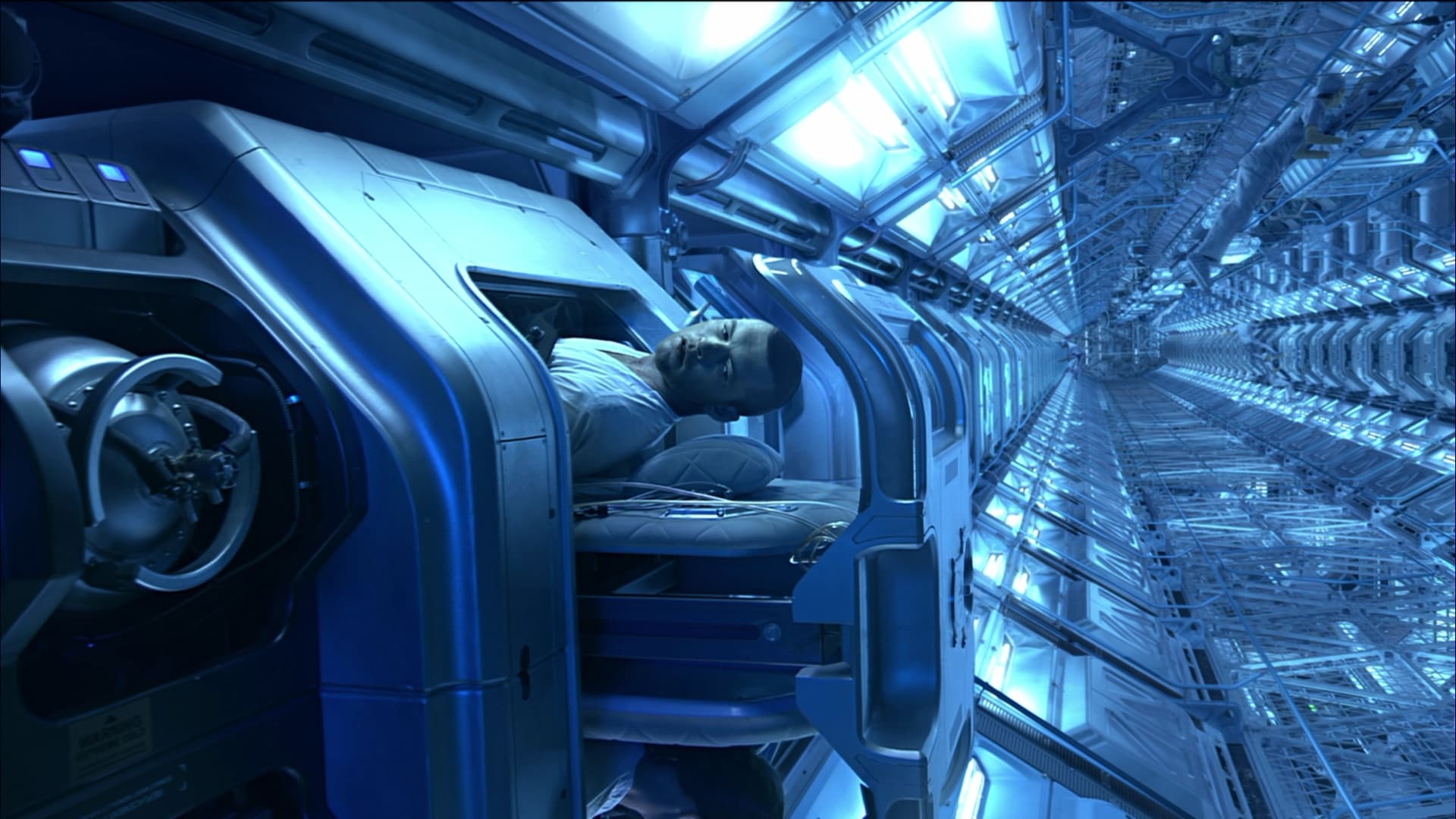

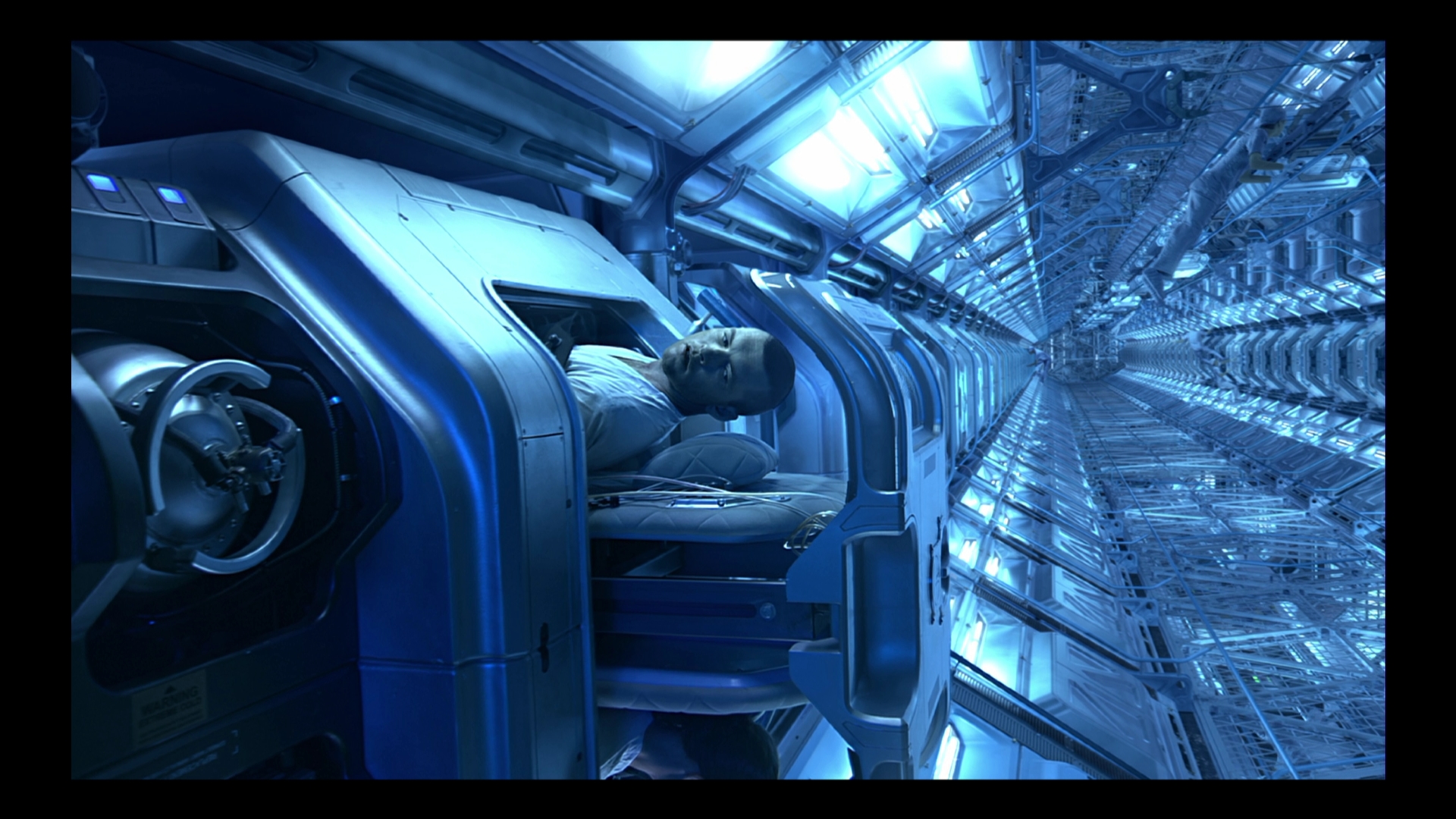

Озадачивает назначение пункта Приближение видео, который имеется в настройках видеовыхода плеера. Если данный параметр отключен, то видео выводится на экран в нормальном разрешении, например, 1920×1080. Если же параметр Приближение видео в настройках активировать, то зритель увидит уменьшенное изображение, окаймлённое чёрной рамкой. Для чего и почему это нужно — тот ещё вопрос.

Приближение видео выключеноПриближение видео включено

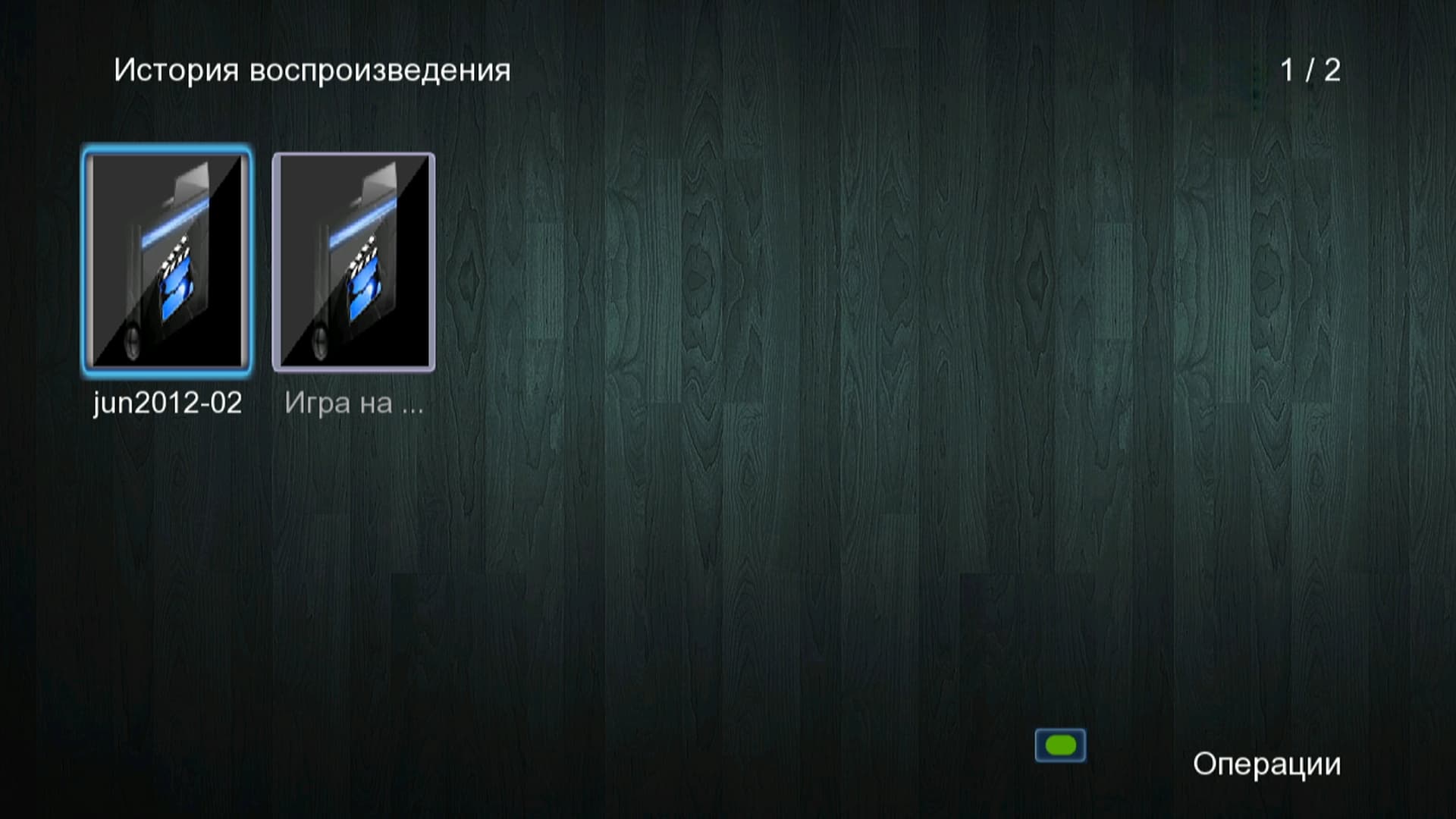

Ещё одна полезная функция плеера скрывается под кнопкой Bookmark, находящейся на пульте ДУ. Её нажатие приведёт пользователя в раздел, где хранится история просмотров. Отсюда можно повторно запустить воспроизведение недавно просмотренного контента.

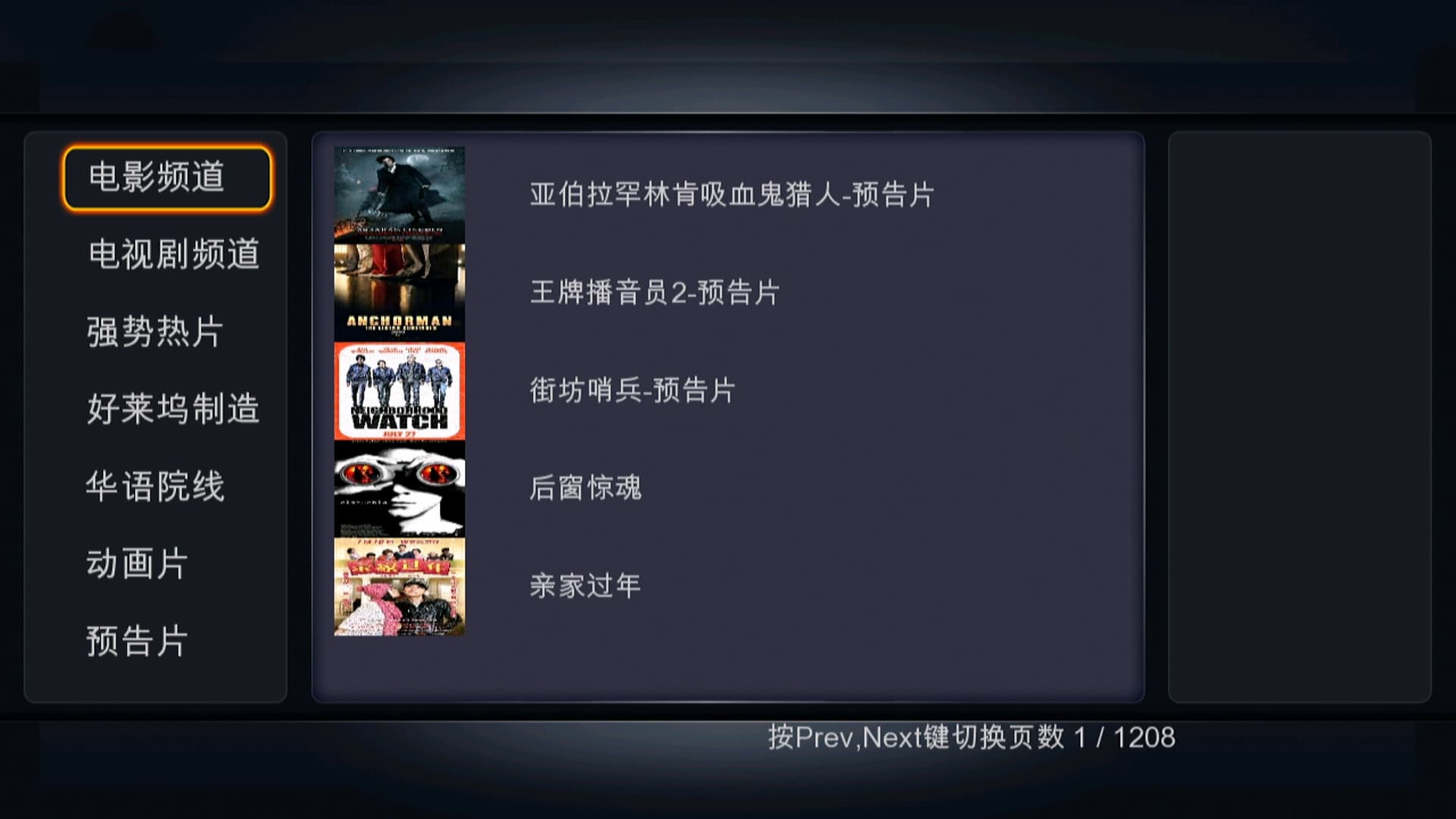

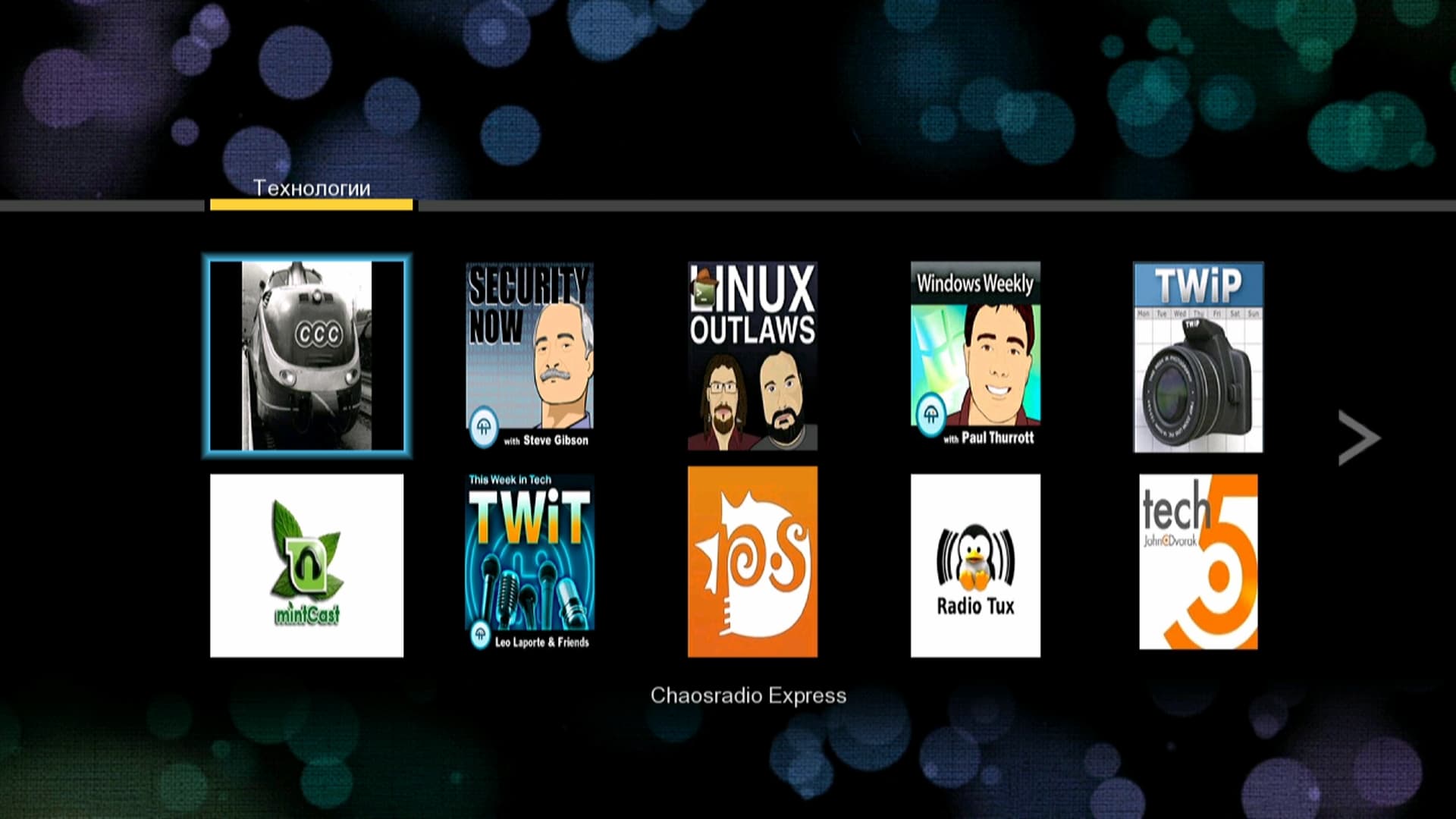

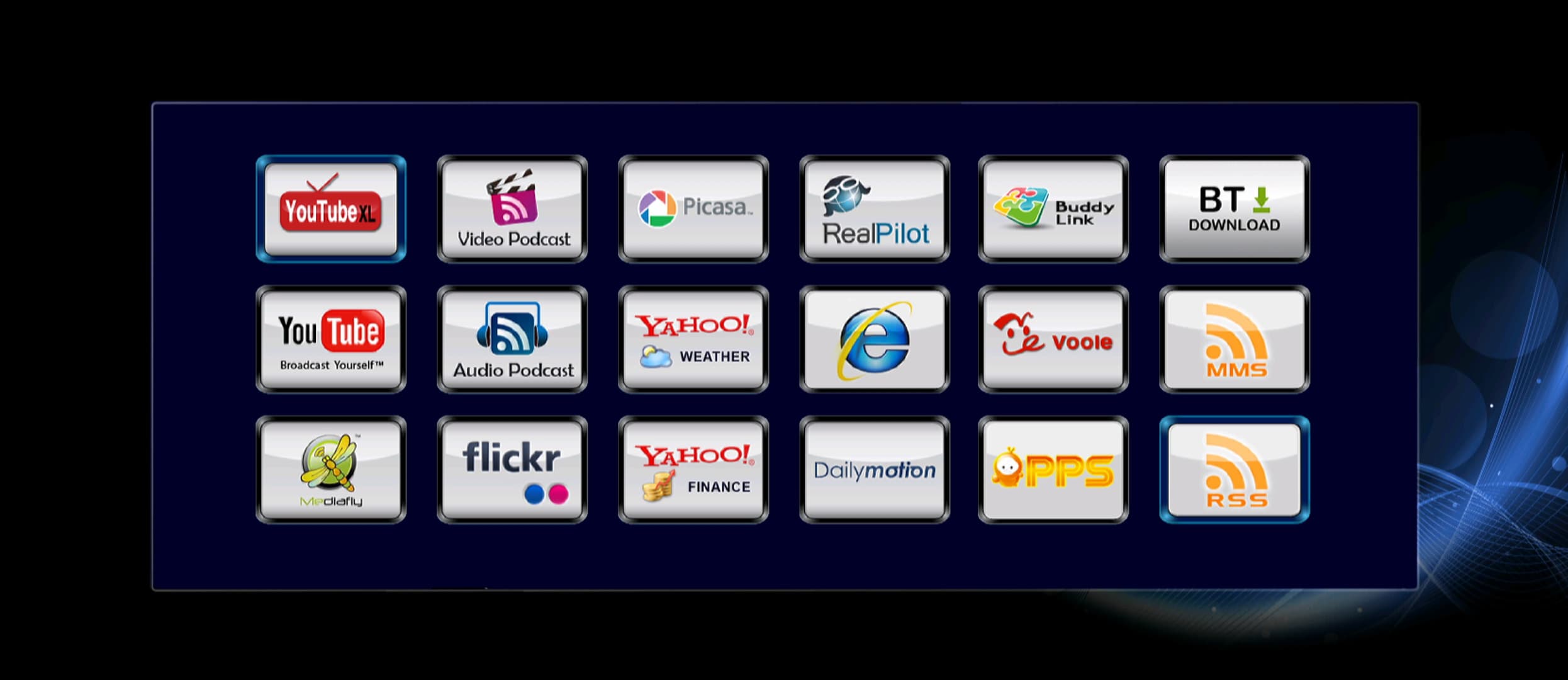

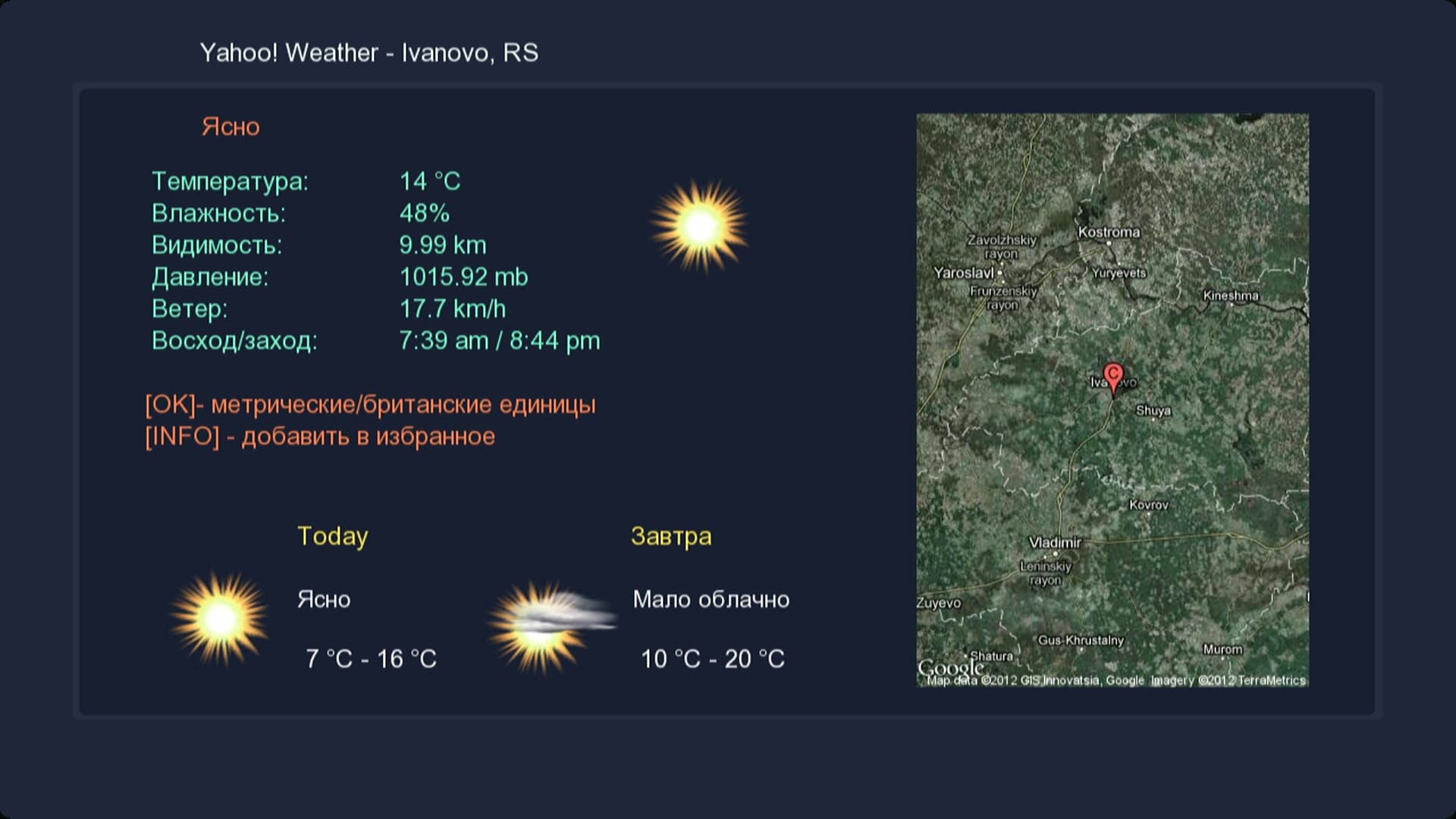

Рассмотрим интернет-медиасервисы, которыми оснащён плеер. Эти сервисы находятся в разделе IMS, вход в который осуществляется из главного меню. Всего в копилке имеется 18 сервисов, многие из которых в той или иной степени похожи друг на друга.

В основном все сервисы оказались работоспособными, правда, некоторые оказались на китайском языке.

C различным видео/аудиоконтентом плеер расправляется так, как это предусматривается спецификациями медиапроцессора. Проще говоря, играет всё. Можно не беспокоиться относительно того или иного типа медиафайлов: плеером поддерживаются все известные и распространённые форматы и их стандарты. Исключение может составлять некорректно закодированный контент, иногда появляющийся на тех или иных трекерах. Но в таких случаях уместно повторить известную пословицу — «неча на зеркало пенять, коль рожа крива».

Плеер поддерживает отображение меню Blu-ray-дисков (без Java), но лишь в том случае, если в настройках включена опция Меню BD-Lite.

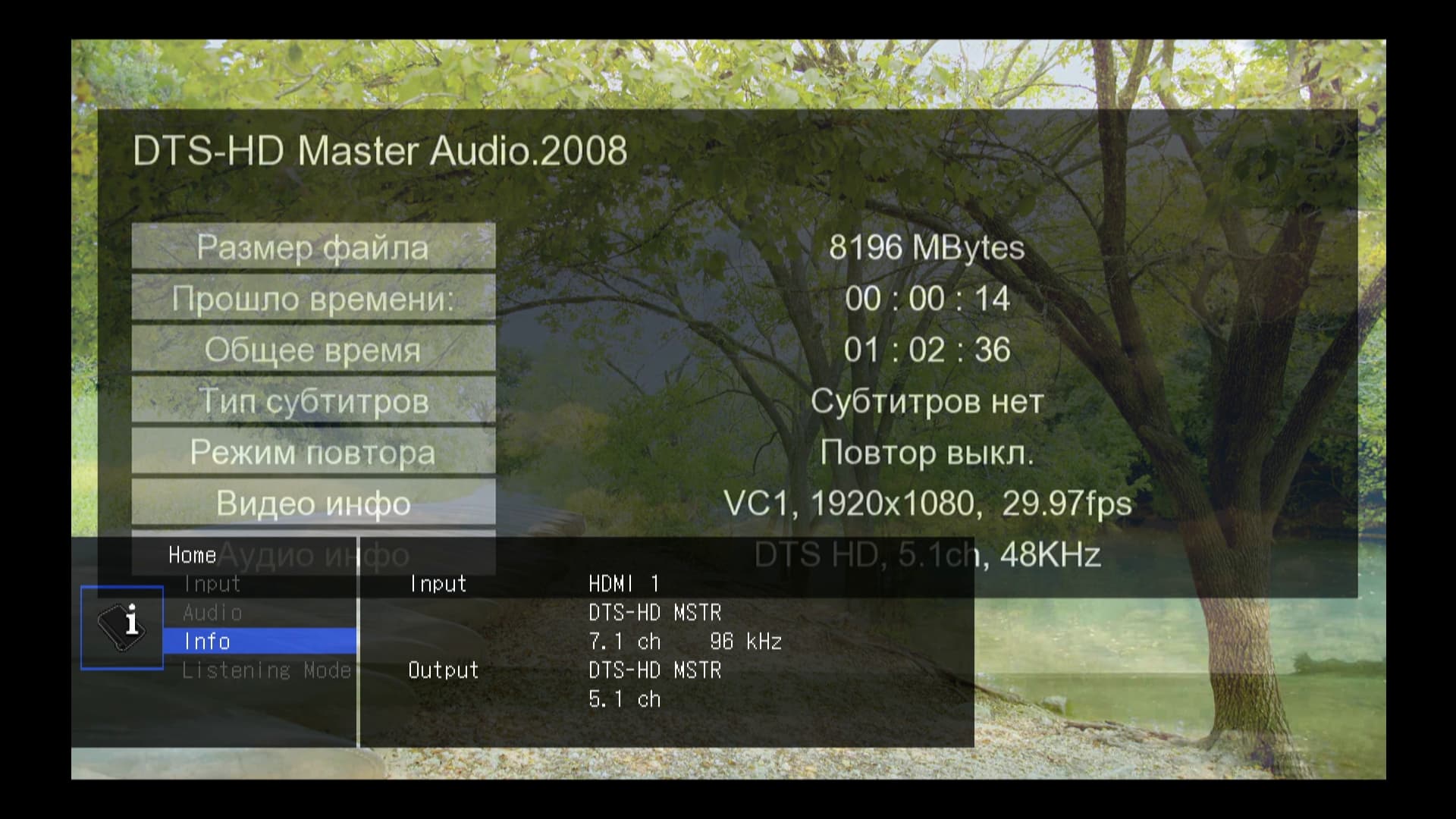

Что касается вывода звука — здесь плеер вполне можно использовать с любым оборудованием, включая аудиоресиверы, так как процессор плеера может как декодировать звук в PCM, так и «отдавать» его в оригинальном виде.

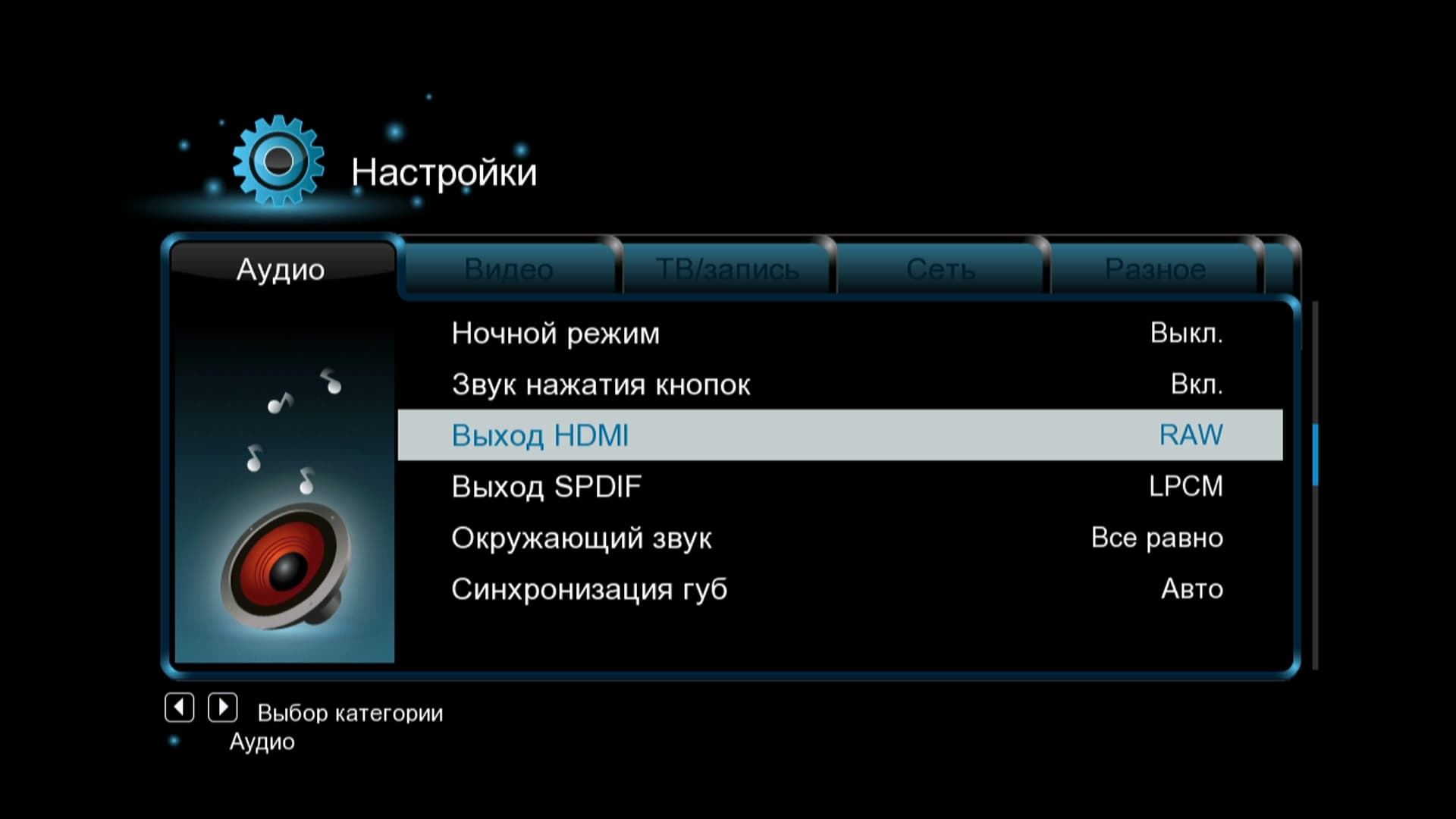

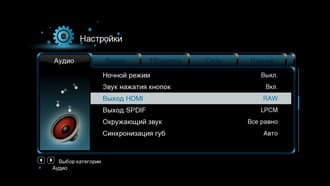

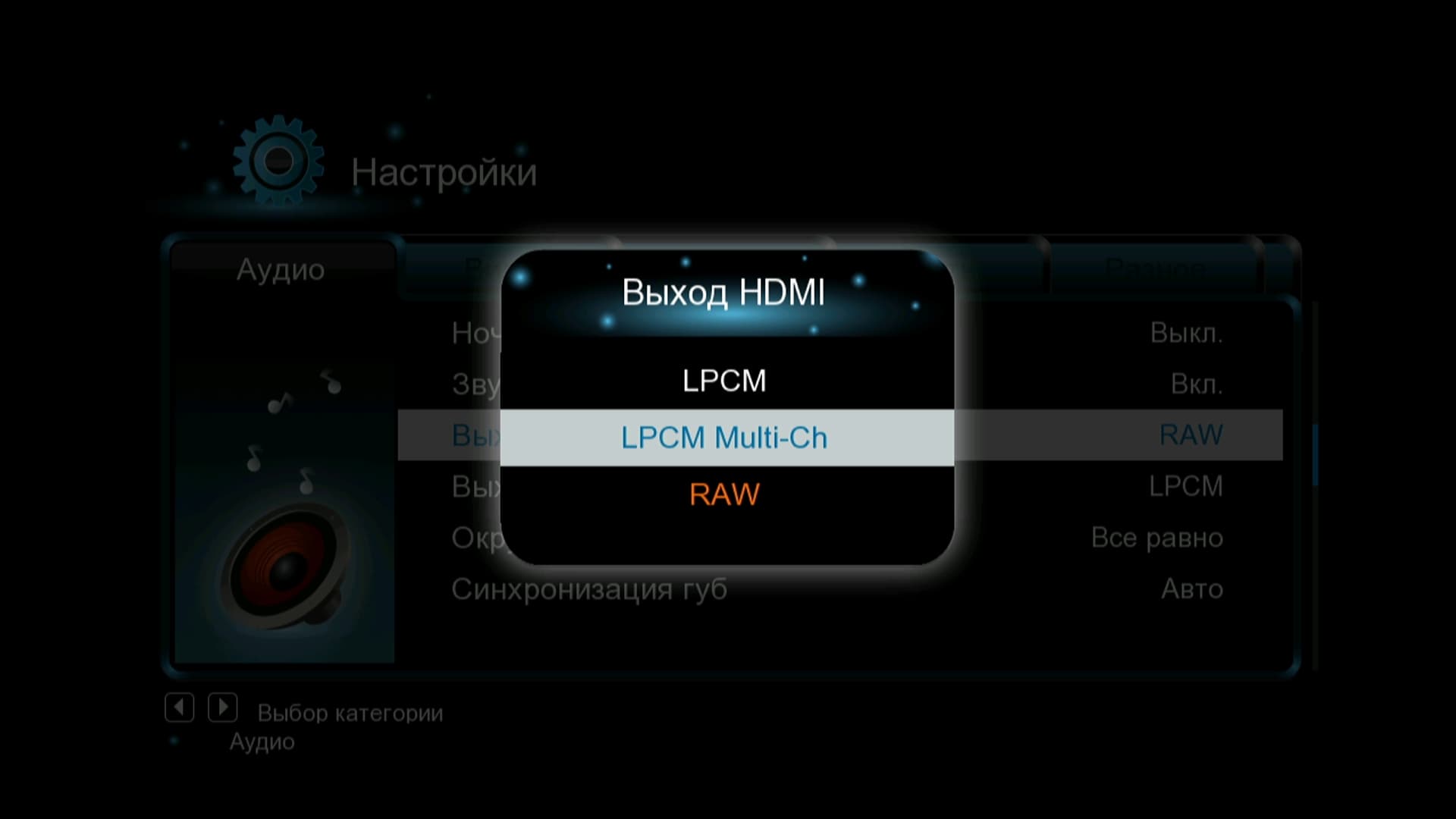

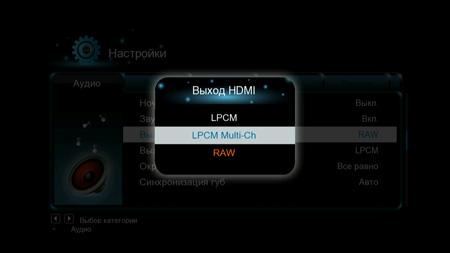

Способы вывода звука, как уже говорилось, можно изменить в настройках. Здесь доступны три варианта вывода: LPCM, многоканальный LPCM или RAW.

В следующей табличке приведены технические характеристики плеера, касающиеся вывода звука:

Сквозная передача и микширование в стерео
  • Dolby Digital AC3 5.1
  • Dolby Digital Plus 5.1 / 7.1
  • Dolby TrueHD 5.1 / 7.1
  • DTS Digital Surround 5.1
Сквозная передача и микширование в стерео Core DTS 5.1
  • DTS-HD High Resolution 5.1 / 7.1
  • DTS-HD Master Audio 5.1 / 7.1
Многоканальная сквозная передача и микширование в стерео
  • AAC 5.1 / 7.1
  • FLAC 5.1 / 7.1

Встроенный веб-браузер быстрым не назовёшь, однако время загрузки и отображения контента сильно зависит от сложности страницы. Так, время загрузки одной «средневзвешенной» статьи iXBT.com составляет примерно 20 секунд. Технология Flash браузером не поддерживается, вместо флэш-объектов на экран выводится сообщение о потерянном плагине.

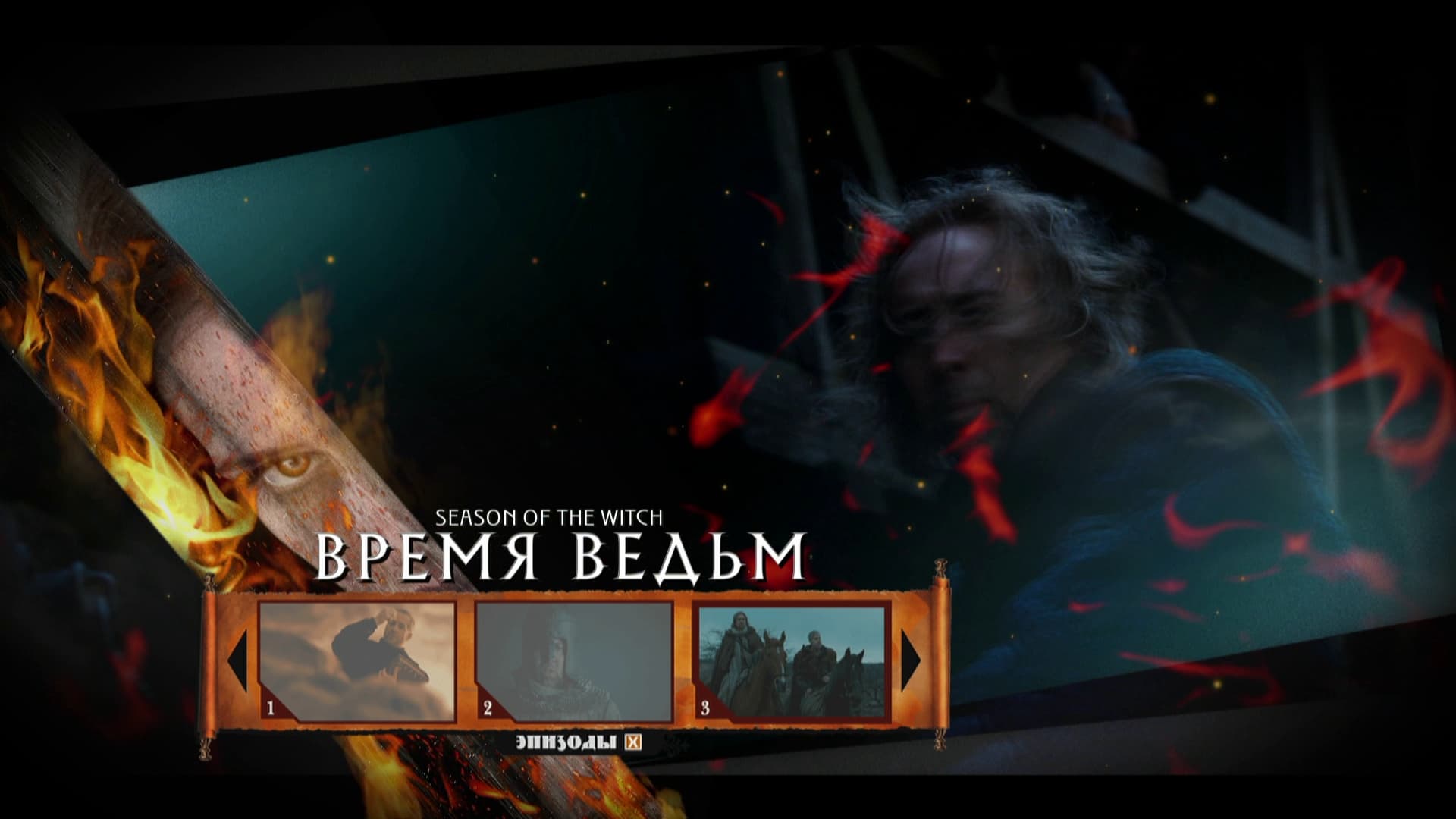

Плеер оснащён функцией автоматического воспроизведения DVD-дисков, помещённых в лоток привода. Время распознавания диска и запуска медиа, находящегося на нём, вполне стандартно и составляет 10-15 секунд. Порадовал тот факт, что с этих DVD-дисков запустился AVCHD-диск с меню, давненько созданный в одной из прилагаемых к HD-видеокамерам программ.

Привод DVD можно назвать тихим, если сравнивать со стандартными приводами ПК. Воспроизведение производится даже со старых поцарапанных дисков (непоцарапанных найти, увы, не получилось).

Средняя цена (количество предложений) медиаплеера 3Q DF347HW невысока и составляет Н/Д(1).
