ЖК-монитор LG 24MP76HM


На сайте производителя на странице данного монитора его описание начинается с перечисления особенностей внешнего вида, и лишь потом уделяется внимание цветопередаче, функциям, влияющим на комфорт работы за монитором и т. д.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ23,8 дюйма / 60,4 см
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,2745 мм
Яркость250 кд/м²
Контрастность1000:1, динамическая 10 000 000 : 1
Углы обзора178° (гор.) и 178° (верт.) до контраста > 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн. (24 бита)
Интерфейсы
  • Видео/аудиовход HDMI, 2 шт.
  • Видеовход VGA
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналы VGA — до 1920×1080/60 Гц (Отчет MonInfo)
HDMI — до 1920×1080/60 Гц (Отчет MonInfo)
Акустическая системаВстроенные громкоговорители, 2×5 Вт
Особенности
  • Прозрачная стойка подставки
  • Заводская калибровка
  • Режим чтения
  • Отсутствие мерцания
  • Дизайн Cinema Screen
  • Технология Super Resolution+
  • Антибликовое покрытие матрицы с твердостью 3H
  • Подставка: наклон 5° вперед и 20° назад
  • Сенсорные кнопки управления
  • 75×75 мм площадка VESA для настенного монтажа
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 540×429×181 мм с подставкой
Масса4,3 кг с подставкой
Потребляемая мощность21 Вт (стандарт Energy Star), не более 0,3 Вт режим сна или выключен
Напряжение питания 100—240 В, 50/60 Гц (от внешнего БП)
Комплект поставки (необходимо уточнять перед покупкой)
  • Монитор
  • Комплект подставки (основание, стойка, держатель кабеля и винты)
  • Видеокабель VGA
  • Внешний БП (100—240 В, 50/60 Гц на 19 В/1,7 А)
  • Отчет о калибровке
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.lg.com
Средняя цена по данным Яндекс.МаркетT-10694022
Предложения по данным Яндекс.МаркетL-10694022-10

Внешний вид

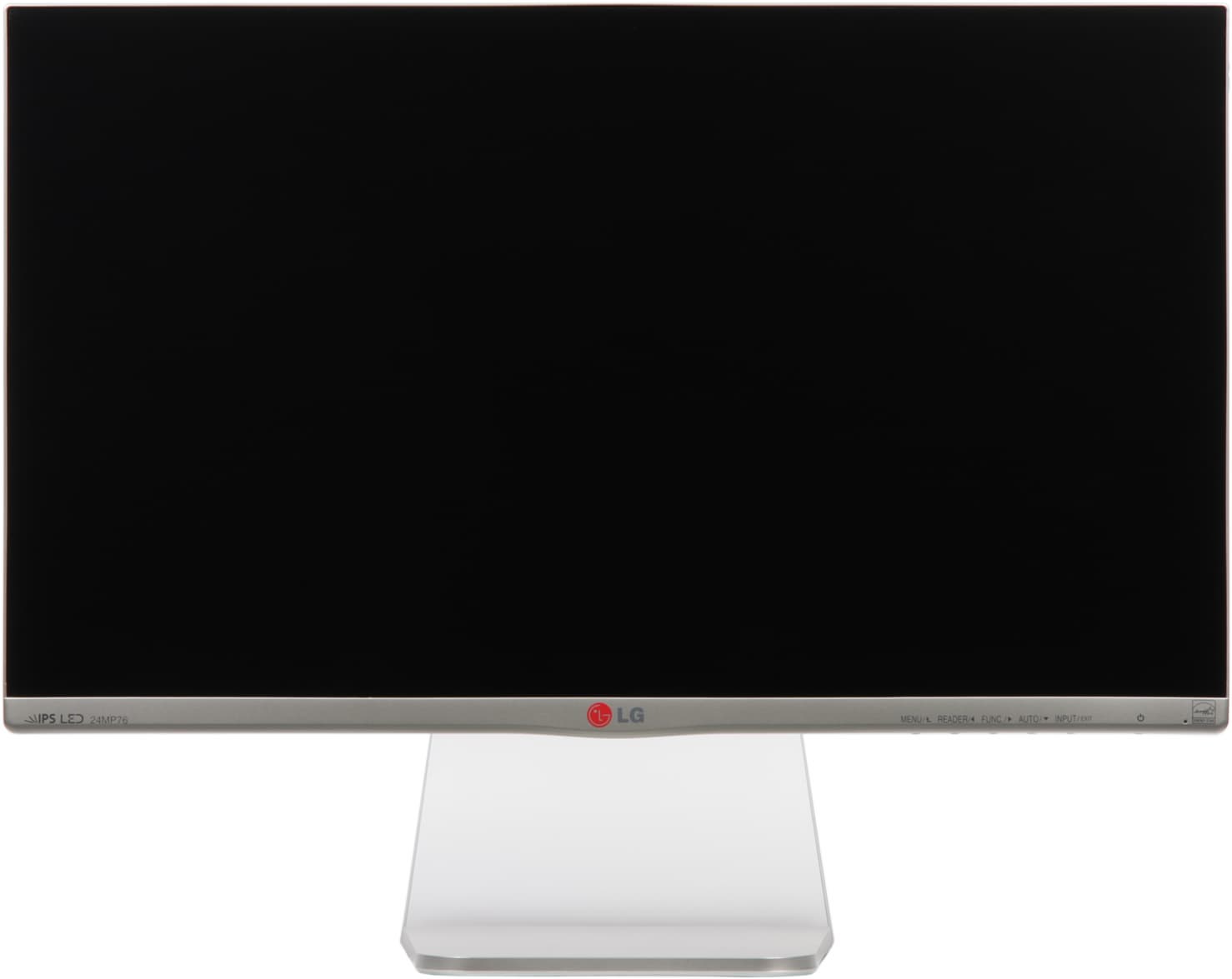

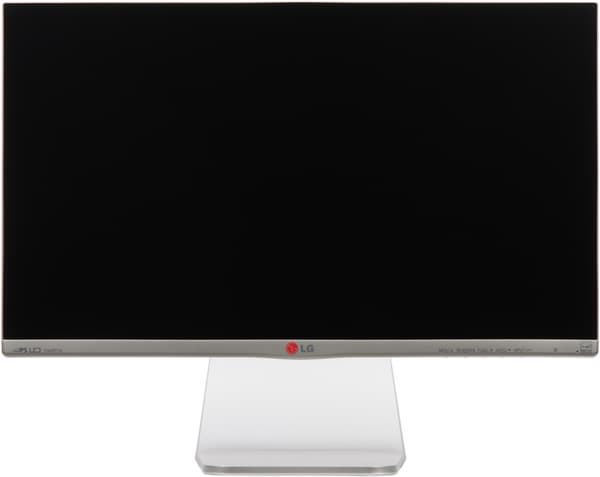

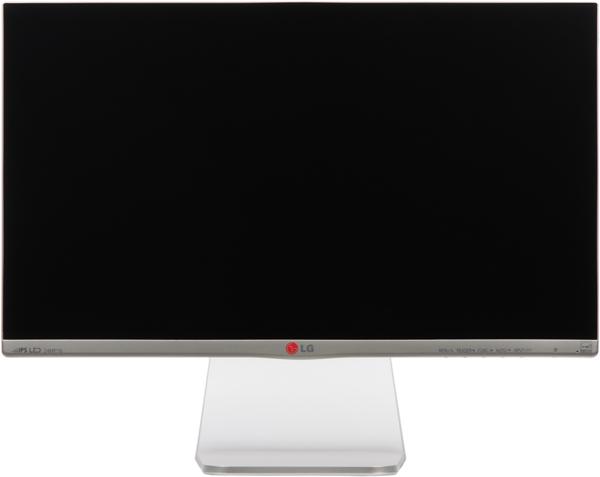

ЖК-монитор LG 24MP76HM, вид спереди

Экран монитора выглядит как монолитная черная матовая поверхность, ограниченная с боков и сверху тонюсенькой рамкой из пластика с серебристым покрытием. Снизу рамка шире, и она плавно немного выступает вниз по центру, как бы предоставляя место логотипу производителя. Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами и собственно ЖК-матрицей есть поля сверху и с боков шириной порядка 5,5 мм. Кнопки сенсорные (емкостные).

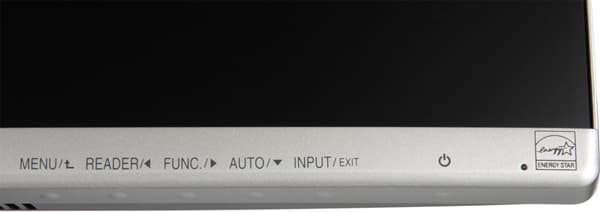

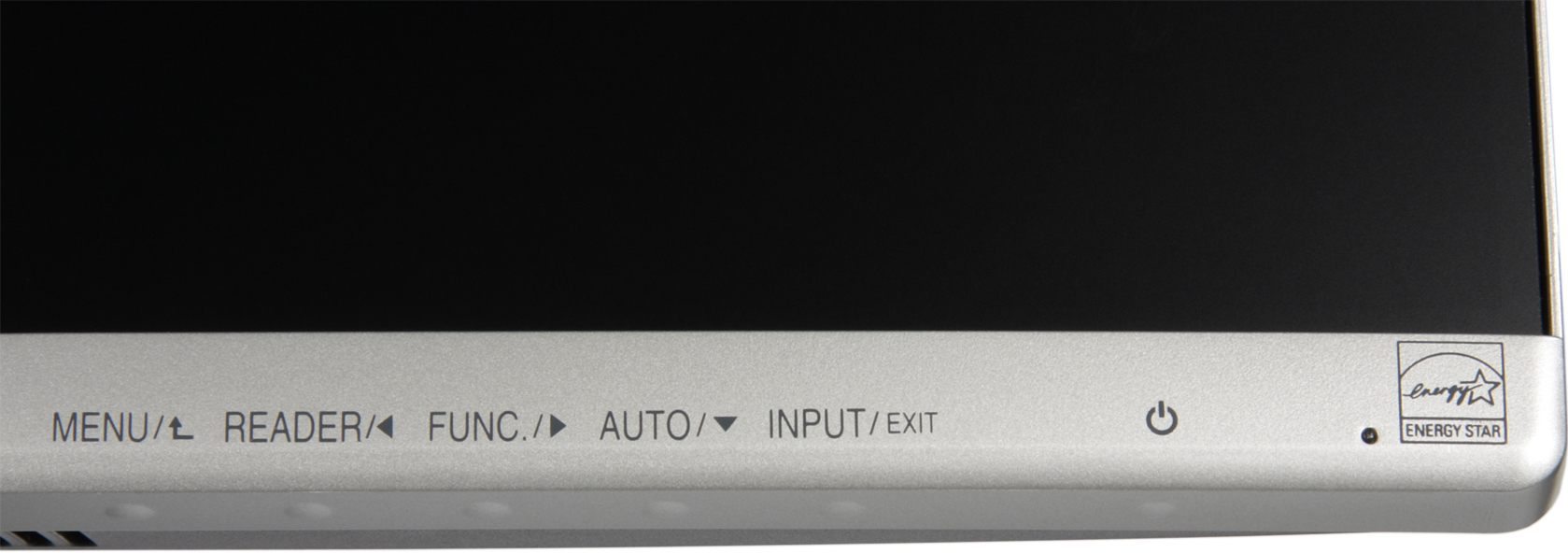

ЖК-монитор LG 24MP76HM, контрольная панель

Подписи к кнопкам помещены на фронтальную поверхность рамки, они достаточно крупные, но не очень контрастные. Собственно кнопки располагаются на нижнем торце и обозначены круглыми выпуклостями, что облегчает работу с кнопками в темноте. Правее кнопки питания на фронтальной плоскости находится индикатор состояния. Задняя панель изготовлена из пластика с зеркально-гладкой поверхностью.

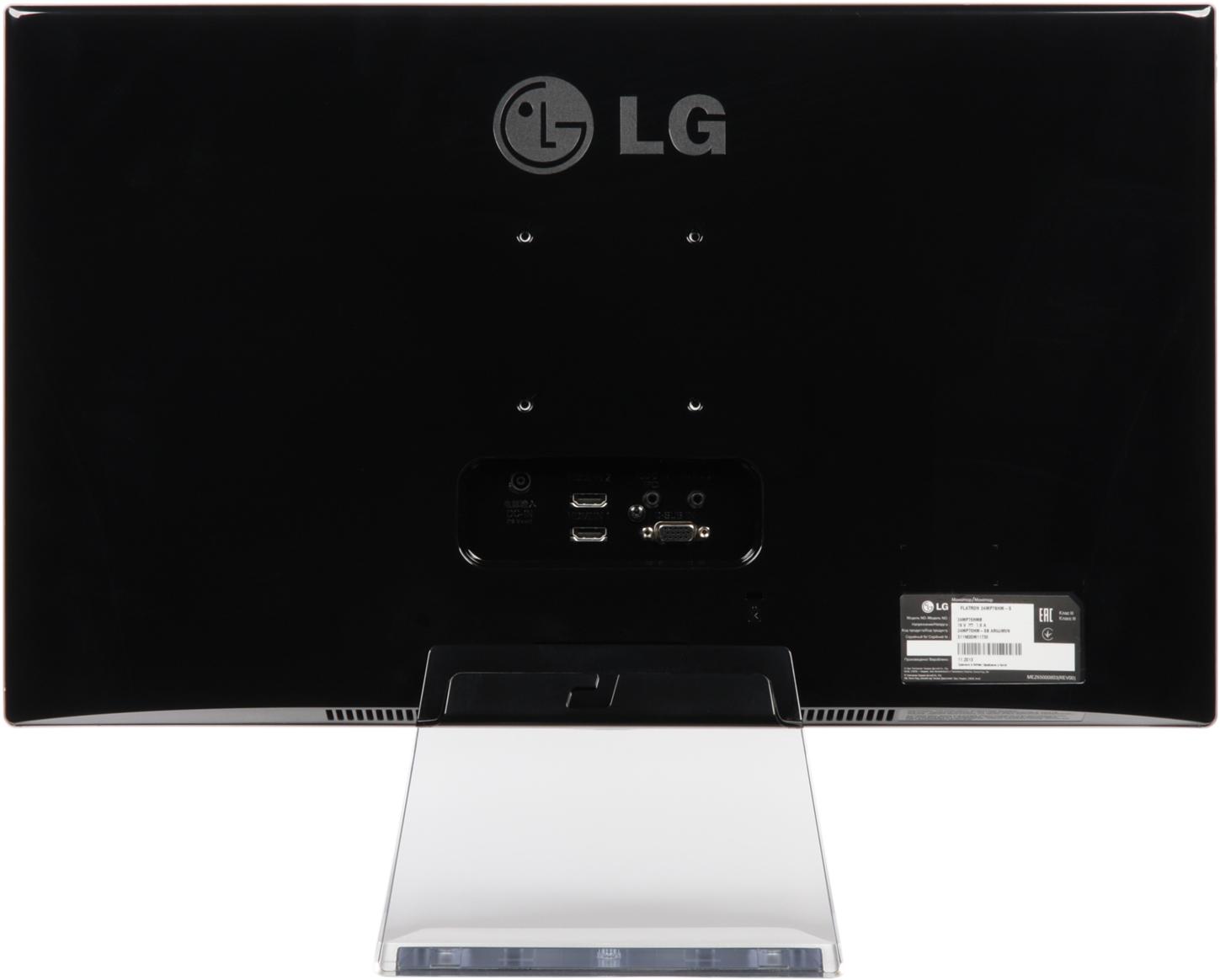

ЖК-монитор LG 24MP76HM, вид сзади

Разъем питания и интерфейсные разъемы расположены в неглубокой нише на задней панели и ориентированы назад. Также на задней панели можно обнаружить разъем для кенсингтонского замка. За решетками на нижнем торце распложены миниатюрные громкоговорители овальной формы. Монитор оснащен внешним относительно небольшим и легким адаптером питания. Стойка подставки изготовлена из прозрачного поликарбоната, что, как заявляет производитель «придает ему [монитору] особенно изысканный вид, заставляя поверить, что экран как будто парит в воздухе над вашим рабочим местом». Основание подставки сверху имеет накладку из пластика с серебристой поверхностью.

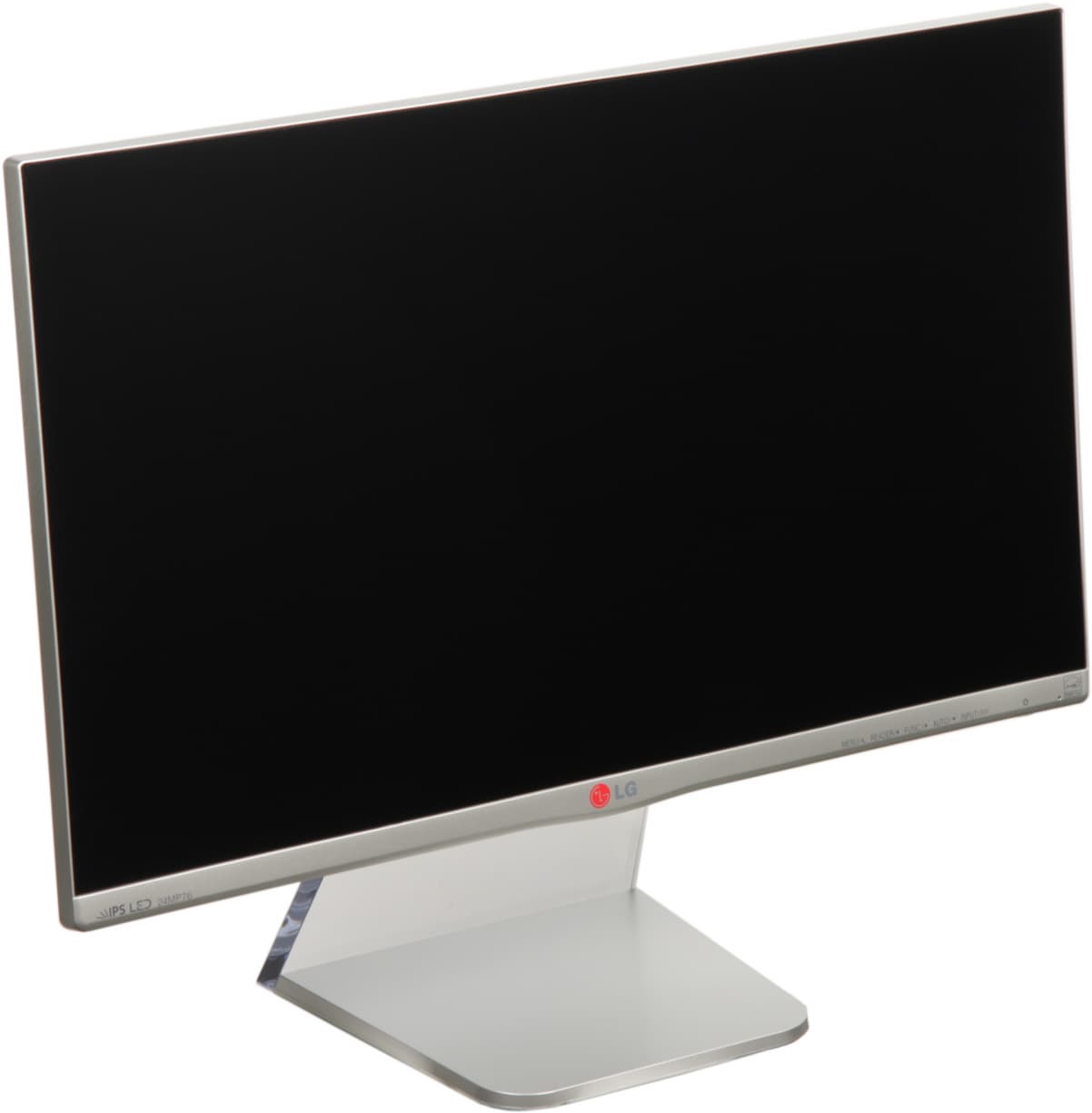

ЖК-монитор LG 24MP76HM, общий вид

Снизу основание усилено толстой стальной пластиной, на которую наклеены четыре резиновые площадки. Относительно большая площадь основания обеспечивает монитору хорошую устойчивость, а так как основание сверху плоское и горизонтальное, то занимаемая монитором на столе площадь не полностью исключается из рабочего пространства. Шарнир в сочленении верхней части стойки с блоком экрана позволяет немного наклонять блок экрана вперед и больше — назад.

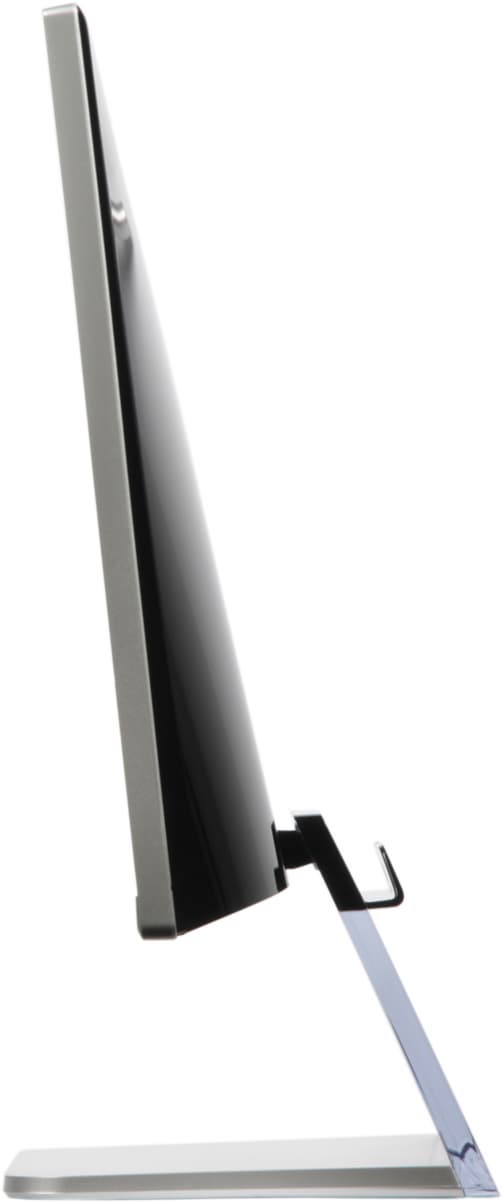

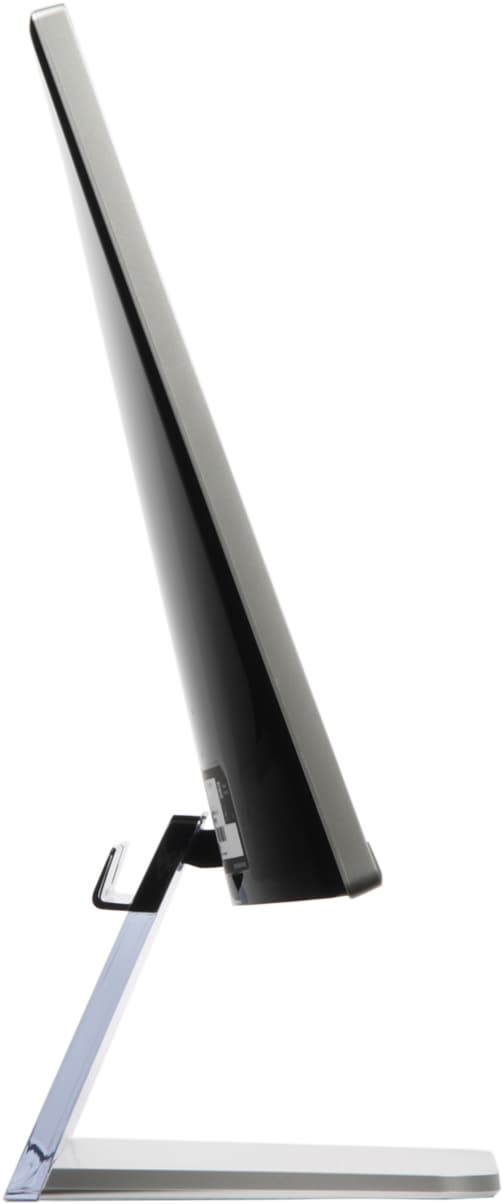

ЖК-монитор LG 24MP76HM, вид сбоку    ЖК-монитор LG 24MP76HM, вид сбоку

Сзади на верхней части стойки закрепляется лоток с фигурной прорезью в задней стенке, предназначенный для укладки отходящих кабелей. При необходимости подставку можно отсоединить от блока экрана (или не подсоединять) и использовать резьбовые отверстия (по углам квадрата со стороной 75 мм) на задней панели для крепления к VESA-совместимому кронштейну. Монитор упакован в скромно оформленную картонную коробку с минимальным количеством упаковочного пенопласта внутри. Коробка имеет пластиковую ручку сверху, что облегчает транспортировку купленного монитора.

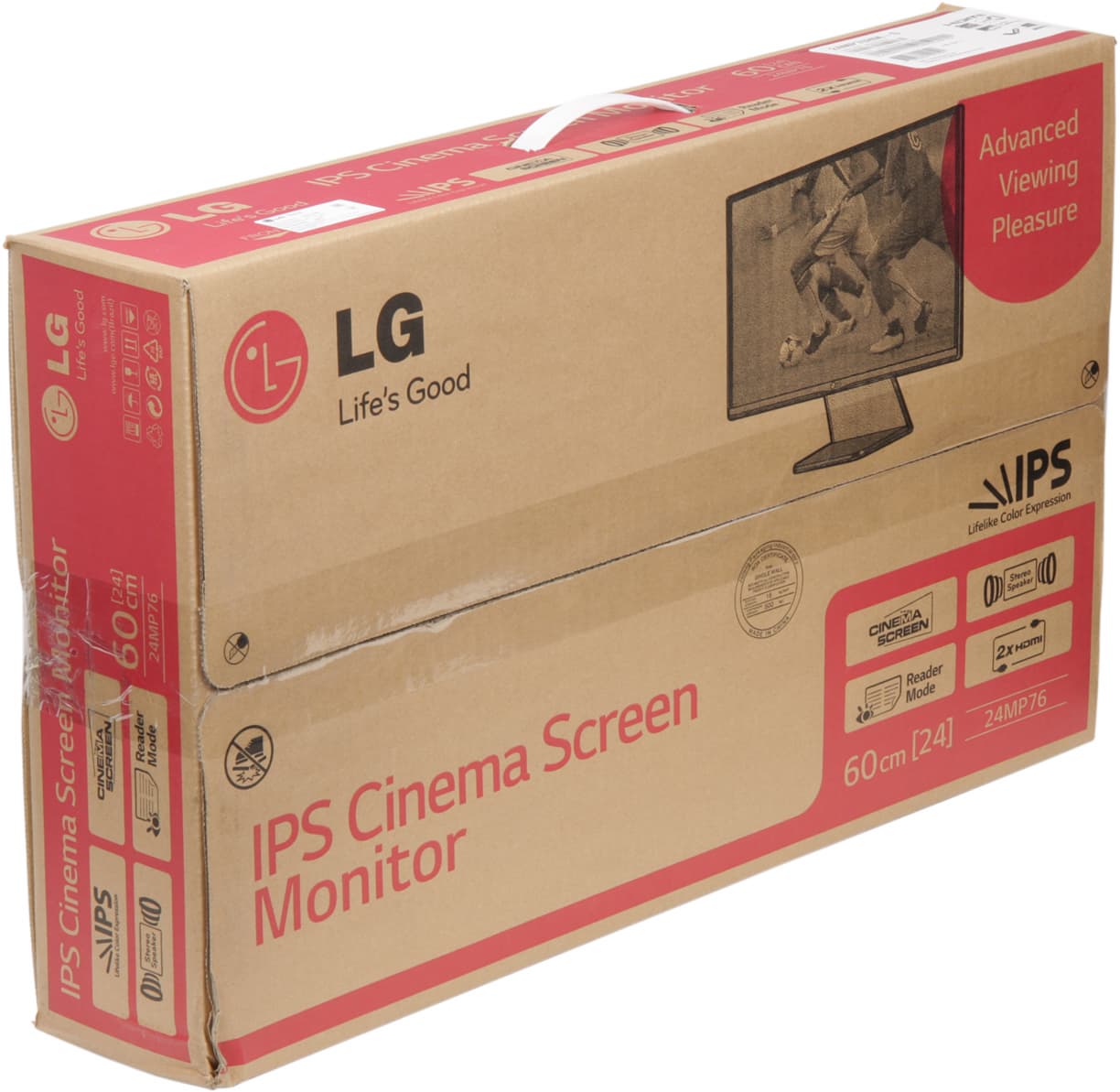

ЖК-монитор LG 24MP76HM, коробка

Коммутация

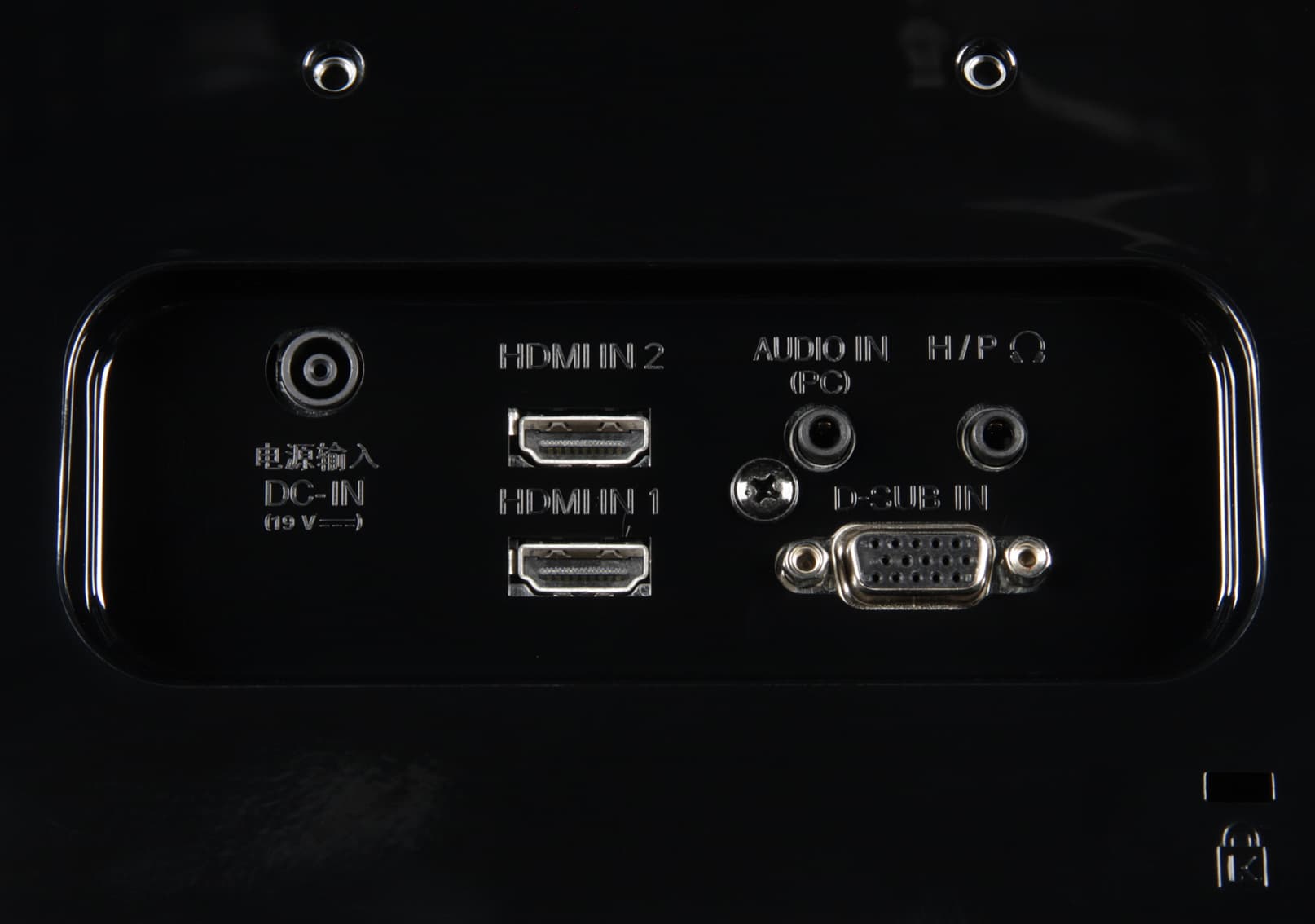

ЖК-монитор LG 24MP76HM, разъемы

Монитор оснащен тремя входами: парой HDMI и VGA. Работает автоматический поиск активного входа. Ручной выбор входа осуществляется кнопкой на рамке. При подключении по HDMI в меню можно принудительно указать яркостный диапазон. Для ввода аналогового звука имеется гнездо миниджек 3,5 мм. Оба входа HDMI способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители и через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках был огромный запас по громкости. Качество звука в наушниках хорошее — диапазон воспроизводимых частот широкий, в паузах шума не слышно, однако особой чистотой звук не отличается. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — без низких частот, с явным «пластиковым» призвуком, со слабо выраженным стереоэффектом, впрочем, их громкости достаточно (чтобы звуки отчетливо слышать) для человека, сидящего перед монитором. При HDMI-подключении в меню можно принудительно указать источник звука (HDMI или аналоговый вход) или оставить режим с автоматическим выбором аудиовхода.

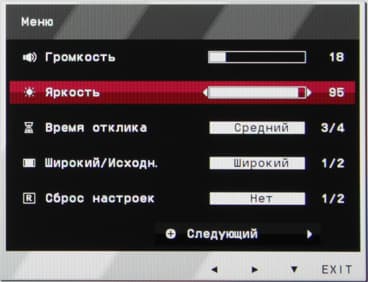

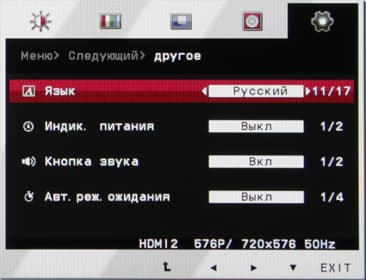

ЖК-монитор LG 24MP76HM, меню установок

Меню, локализация и управление

Индикатор питания при работе ярко светится белым, в режиме ожидания — мигает белым и не горит, если монитор выключен. При включении и выключении монитор проигрывает короткую мелодию, также при нажатии на кнопки (когда нет меню) раздается короткий писк. Постоянную подсветку индикатора питания и писк можно отключить через меню установок. Когда на экране нет меню, первая (слева направо) кнопка выводит страницу с самыми важными настройками, откуда можно перейти к остальным страницам меню установок. Вторая кнопка — вызов меню режима чтения. Третья кнопка — вызов меню с дополнительными настройками. Четвертая   запуск автоматической подстройки под параметры VGA-сигнала. Пятая   переключение входов. Навигация по меню относительно удобная, отчасти благодаря тому, что в нижней части меню точно над кнопками располагаются подсказки по их функциям. Но не экономная, так как в вертикальном направлении по спискам можно передвигаться только вниз. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Длительным нажатием на кнопку входа в меню вызывается короткое меню, где включается блокировка экранного меню. Снимается блокировка аналогичным образом. Из дополнительных функций отметим наличие режима энергосбережения и перехода в режим ожидания по истечении 4, 6 или 8 часов. Есть русская версия экранного меню.

ЖК-монитор LG 24MP76HM, меню установок

Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. К монитору должно прилагаться краткое руководство пользователя с русским текстом, а также CD-ROM с PDF-файлами полной версии руководства пользователя (и с вариантом на русском языке) и с инсталлятором программы Dual Smart Solution, обеспечивающей поддержку режимов Двойной дисплей и Dual Web. В нашем случае ничего этого в коробке с монитором мы не обнаружили, так как, видимо, на тестировании у нас был предпродажный вариант. Впрочем PDF-файл с полной версий руководства пользователя на русском языке можно загрузить с сайта производителя.

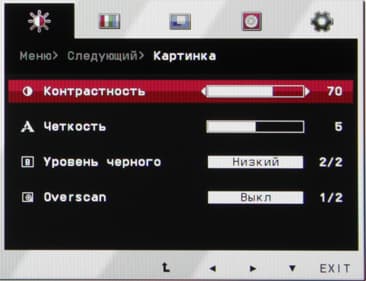

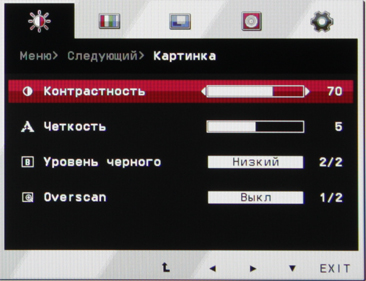

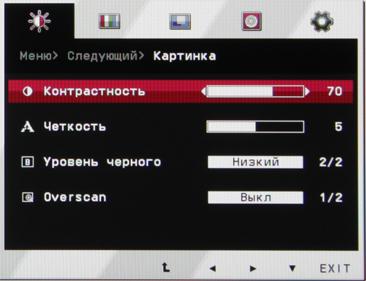

Присутствуют стандартные настройки Яркость, Контрастность и Четкость.

ЖК-монитор LG 24MP76HM, меню установок

ЖК-монитор LG 24MP76HM, меню установок

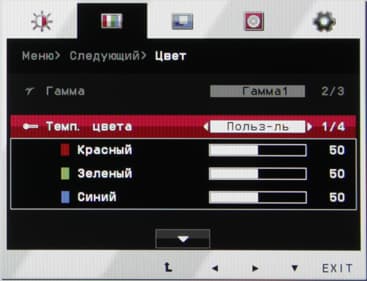

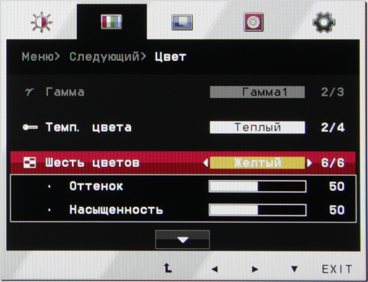

Цветовая температура устанавливается или выбором одного из трех предустановленных профилей или ручной регулировкой интенсивности трех цветов. Кроме того, можно настраивать оттенок и насыщенность шести основных цветов.

ЖК-монитор LG 24MP76HM, меню установок

ЖК-монитор LG 24MP76HM, меню установок

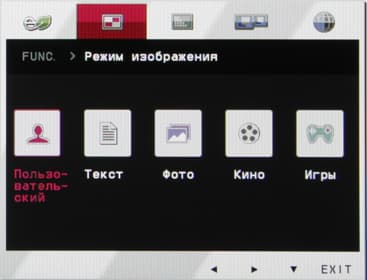

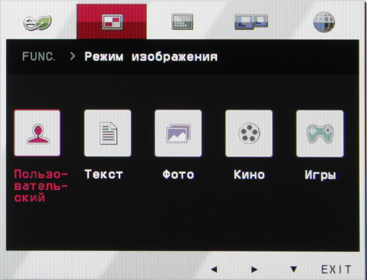

Есть три профиля гамма-коррекции. Предустановленные наборы настроек хранятся в нескольких профилях в двух группах — PC и AV.

ЖК-монитор LG 24MP76HM, меню установок

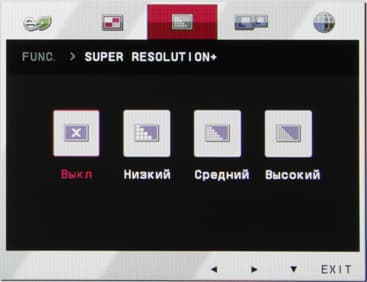

Четкость изображения сигнала с низким разрешением «интеллектуально» повышается при включении функции Super Resolution+ с тремя уровнями коррекции.

ЖК-монитор LG 24MP76HM, меню установок

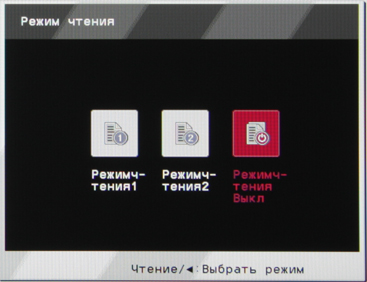

Функция Режим чтения — это, по сути, принудительное двухуровневое понижение яркости, удобство только в возможности быстрого выбора.

ЖК-монитор LG 24MP76HM, меню установок

Режимов геометрической трансформации всего два: Широкий — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и Исходн. — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме в случае стандартных сигналов PAL/ NTSC пропорции картинки 4:3 немного искажаются. Кроме этого, при включении режима Overscan изображение немного увеличивается так, что его периметр уже не вмещается в область экрана, что убирает возможные помехи по краям изображения. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются оттенки от 0 до 247. Как при VGA, так и при HDMI-подключении (вернее DVI с помощью переходника) поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. «Кристаллический» эффект (микроскопическая вариация яркости) отсутствует.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор не воспринимает чересстрочные сигналы 576i и 480i, а сигнал 1080i выводится в режиме по полям, без продвинутого преобразования в прогрессивный вид. Режимы 576p, 480p, 720p и 1080p монитор поддерживает, а 1080p при 24 кадр/с — нет. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

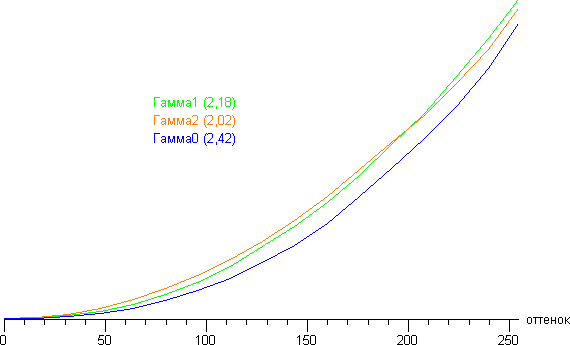

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

ЖК-монитор LG 24MP76HM, гамма-кривые

К стандартной гамма-кривая оказалась ближе всего при Гамма 1, поэтому все дальнейшие измерения мы проводили при этом значении. Заметим, что настройку Контрастность мы установили в 60, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. Далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

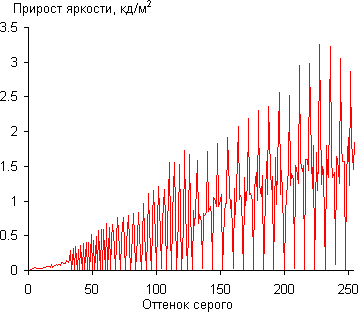

ЖК-монитор LG 24MP76HM, Дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный, но не каждый следующий оттенок значимо ярче предыдущего. Видимо, коррекция гамма-кривой осуществляется отчасти цифровым способом, что в данном случае приводит к уменьшению количества различимых градаций. Впрочем, в темной области различаются все ближайшие к черному оттенки:

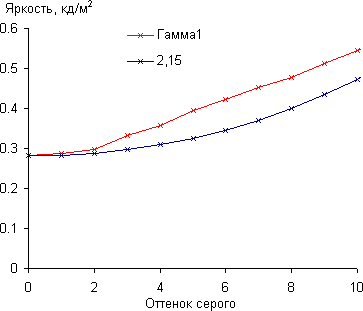

ЖК-монитор LG 24MP76HM, Гамма-кривая, начальный участок

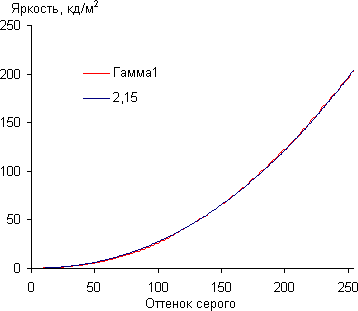

Аппроксимация полученной гамма-кривой дала показатель 2,15, что близко к стандартному значению 2,2. При этом аппроксимирующая степенная функция практически совпадает с реальной гамма-кривой:

ЖК-монитор LG 24MP76HM, Гамма-кривая

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват мало отличается от sRGB:

ЖК-монитор LG 24MP76HM, цветовой охват

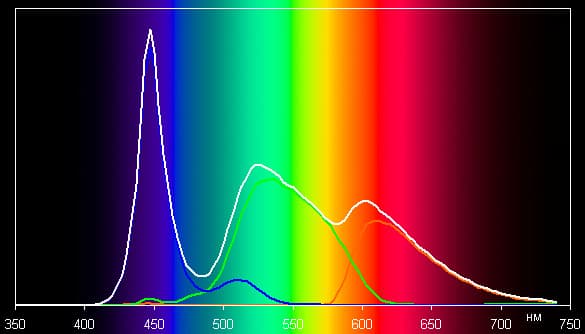

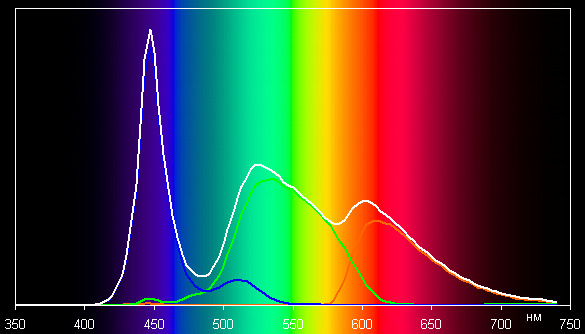

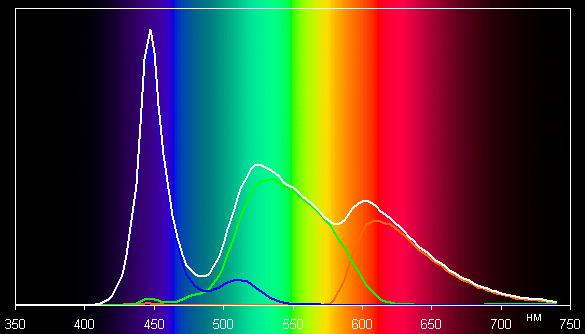

Поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

ЖК-монитор LG 24MP76HM, спектр

Такой спектр относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

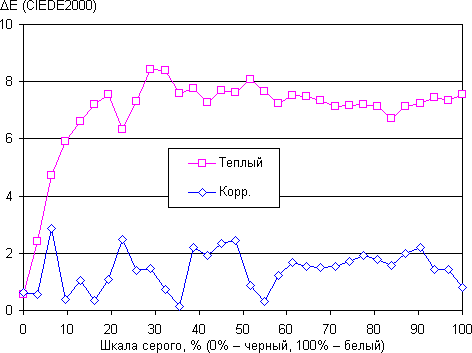

Монитор калиброван на заводе, о чем свидетельствует прилагаемый отчет. Цветопередача при выборе профиля Теплый близка к стандартной, но все же мы попытались ее улучшить, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля Теплый и после ручной коррекции:

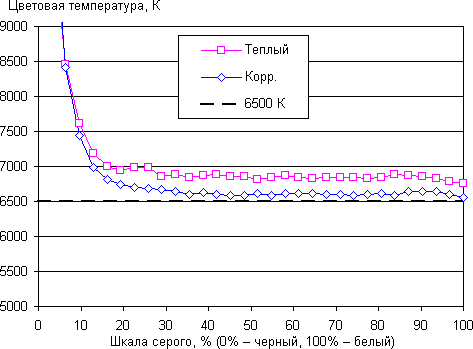

ЖК-монитор LG 24MP76HM, цветовая температура

ЖК-монитор LG 24MP76HM, дельта E

Ручная коррекция еще больше приблизила точку белого к стандартным 6500 К, и заметно снизила отклонение от спектра абсолютно черного тела. Впрочем, даже безо всякой коррекции с потребительской точки зрения цветопередача достаточно близка к стандартной, чтобы использовать монитор в варианте «прямо из коробки».

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,34 кд/м² −19 40
Яркость белого поля 273 кд/м² −4,8 5,6
Контрастность 815:1 −31 20

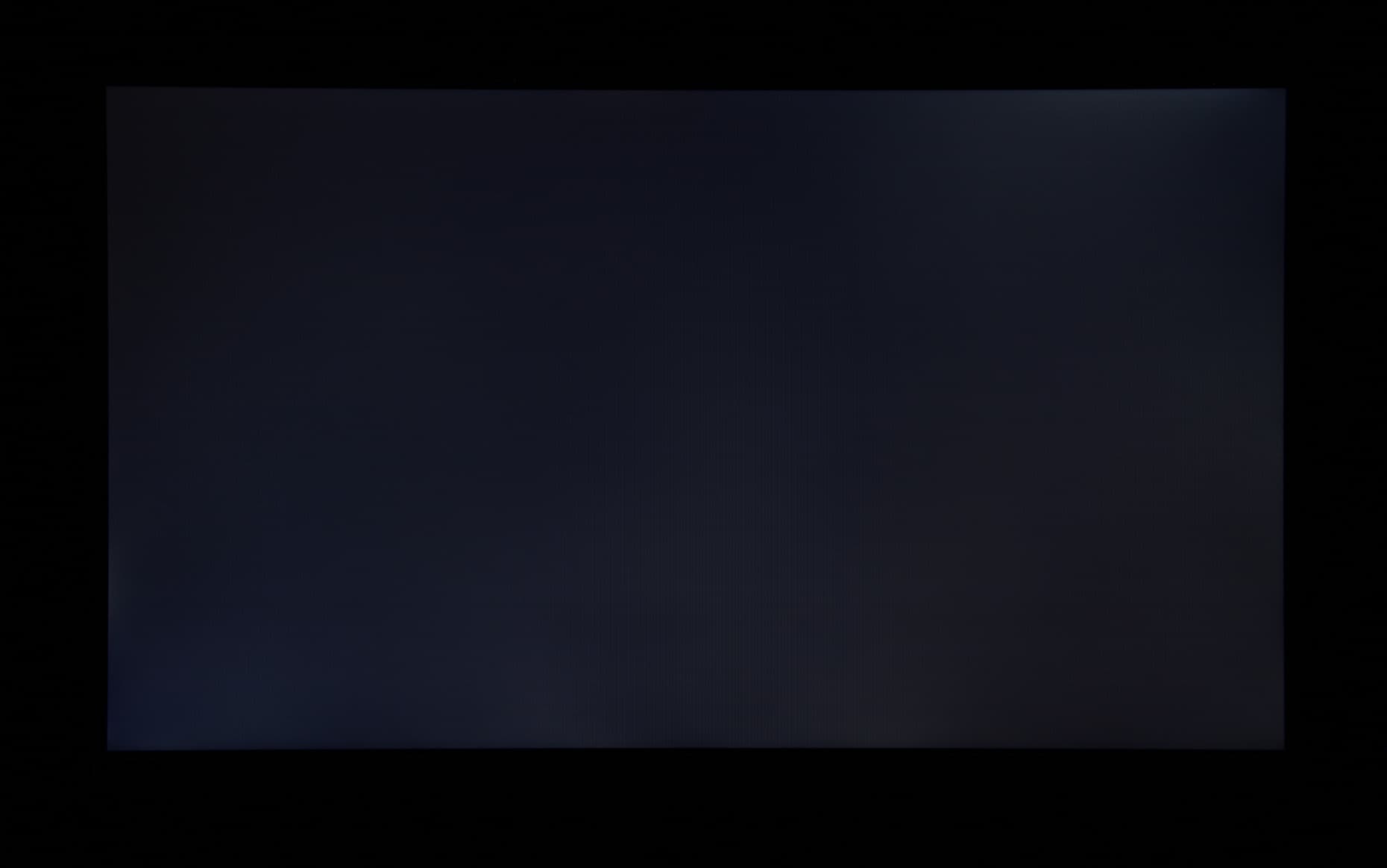

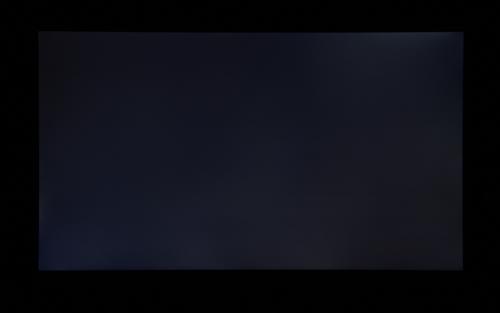

Равномерность белого очень хорошая, а черного, и как следствие, контрастности — заметно хуже. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

ЖК-монитор LG 24MP76HM, Черное поле

При выборе ряда профилей активируется динамическая подстройка яркости подсветки. Если эта функция работает, то установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается (курсора мыши достаточно для включения подсветки). Однако скорость изменения яркости невысокая, поэтому практической пользы от этой функции немного.

Яркость белого поля в центре экрана и потребляемая от сети мощность:

Режим Яркость, кд/м² Потребление электроэнергии, Вт
Яркость = 100 281 23,5
Яркость = 50 182 16,7
Яркость = 0 73 10,8

В режиме ожидания и в выключенном состоянии монитор потребляет 0,3 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости модуляции подсветки нет в пределах до 100 кГц, что означает полное отсутствие мерцания.

Определение времени отклика и задержки вывода

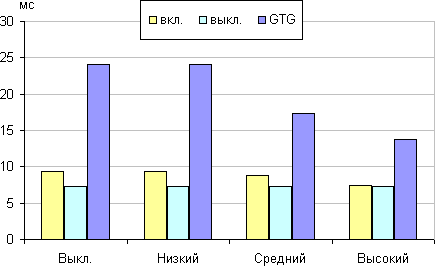

Время отклика зависит от значения специальной настройки, которая управляет разгоном матрицы. Ступени регулировки три — низкий, средний и высокий. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

ЖК-монитор LG 24MP76HM, время отклика от значения Over Drive

Оптимальным значением с нашей точки зрения является последняя ступень (Высокий), так как даже при максимальном разгоне артефакты малозаметны.

Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 1,8 мс при VGA- и 6,3 мс при HDMI-подключении. С практической точки зрения можно считать, что изображение выводится без задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор LG 24MP76HM, углы обзора в вертикальной плоскости ЖК-монитор LG 24MP76HM, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор LG 24MP76HM, углы обзора по диагонали ЖК-монитор LG 24MP76HM, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор LG 24MP76HM, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −30/30
Горизонтальное −44/44
Диагональное −37/38

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Впрочем, яркость повышается всего до примерно 0,5% от максимальной яркости белого поля, то есть черный цвет у данного монитора стабильнее, чем у большинства мониторов с матрицами IPS. Цветовой тон черного поля при диагональном отклонении меняется, но остается близким к нейтрально серому цвету. Контрастность в диапазоне углов ±82° для всех направлений значительно превышает 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор LG 24MP76HM, Сдвиг цвета по вертикалиЖК-монитор LG 24MP76HM, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор LG 24MP76HM, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении по горизонтали и по диагонали на уровне 45° ΔE меньше или не сильно выше 3 для большинства протестированных оттенков, но при отклонении по вертикали ΔE для серого и светло-синего поля резко возрастает.

Выводы

Монитор LG 24MP76HM определенно относится к тем вещам, которые стоит покупать ради их внешнего вида. Конкретнее, в данном случае это, прежде всего, ради «безрамочного» экрана и прозрачной стойки из поликарбоната. Впрочем, функциональное оснащение и качество изображения также неплохи. В частности, отметим хорошую для матрицы IPS стабильность черного поля при диагональном отклонении взгляда. В целом, монитор можно считать универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр, в том числе и в динамичные игры.

Достоинства:

  • Оригинальный дизайн
  • Хорошее качество цветопередачи
  • Отсутствие мерцания подсветки
  • Есть режим с разгоном матрицы
  • Минимальная задержка вывода
  • Три видеовхода
  • Отключаемые подсветка индикатора и звуковой сигнал
  • VESA-площадка 75 на 75 мм
  • Русифицированное меню

Недостатки:

  • Существенная неравномерность черного поля
  • Нет поддержки режима 24 кадр/с
