Gigabyte MA69VM-S2 — системная плата на базе чипсета AMD 690V (Socket AM2)


  • Чипсет AMD 690V (использован северный мост AMD 690V и южный SB600)

Мы уже рассмотрели немало плат на старшем чипсете в 690-ой линейке чипсетов от AMD, тогда как на базе 690V в нашей лаборатории побывала лишь MSI K9AGM2-F. Тем временем, чипсет AMD 690V интересен, как минимум, тем, что по частоте, числу конвейеров и прочим «вычислительным» характеристикам графического ядра полностью соответствует старшей модели, чем выгодно отличается от аналогичных по позиционированию чипсетов-конкурентов, непременно имеющих усечения, нередко серьезные, относительно своих полнофункциональных прототипов. Есть, впрочем, одно «но», ситуация с декодированием HD-видео в последних версиях драйверов для графического ядра Radeon Xpress 1200, а именно так определяется видеоадаптер в чипсете AMD 690V, не совсем ясна, поддерживаются не все форматы, но поскольку сам чипсет, очевидно, не имеет функциональных усечений в этом плане, такое ограничение, возможно, введено на программном уровне. Мы планируем продолжить исследование этого вопроса, а пока владельцам таких плат рекомендуем пользоваться версиями Catalyst 7.2 или 7.4, и, конечно же, тем, кто действительно заинтересован в полноценной HTPC-функциональности, рекомендуем в первую очередь обратить внимание на старшую версию чипсета AMD 690G.

Поскольку поддержки HDMI (и вывода изображения на два монитора) 690V не содержит, платы на его основе комплектуются простым аналоговым выходом и адресованы в первую очередь сборщикам недорогих компьютеров «общего назначения». Именно для таких непритязательных систем, Gigabyte и рекомендует данную модель, для тех же, кто хочет большего, выпущена очень интересная и, уже рассмотренная нами ранее, полноразмерная MA69G-S3H.

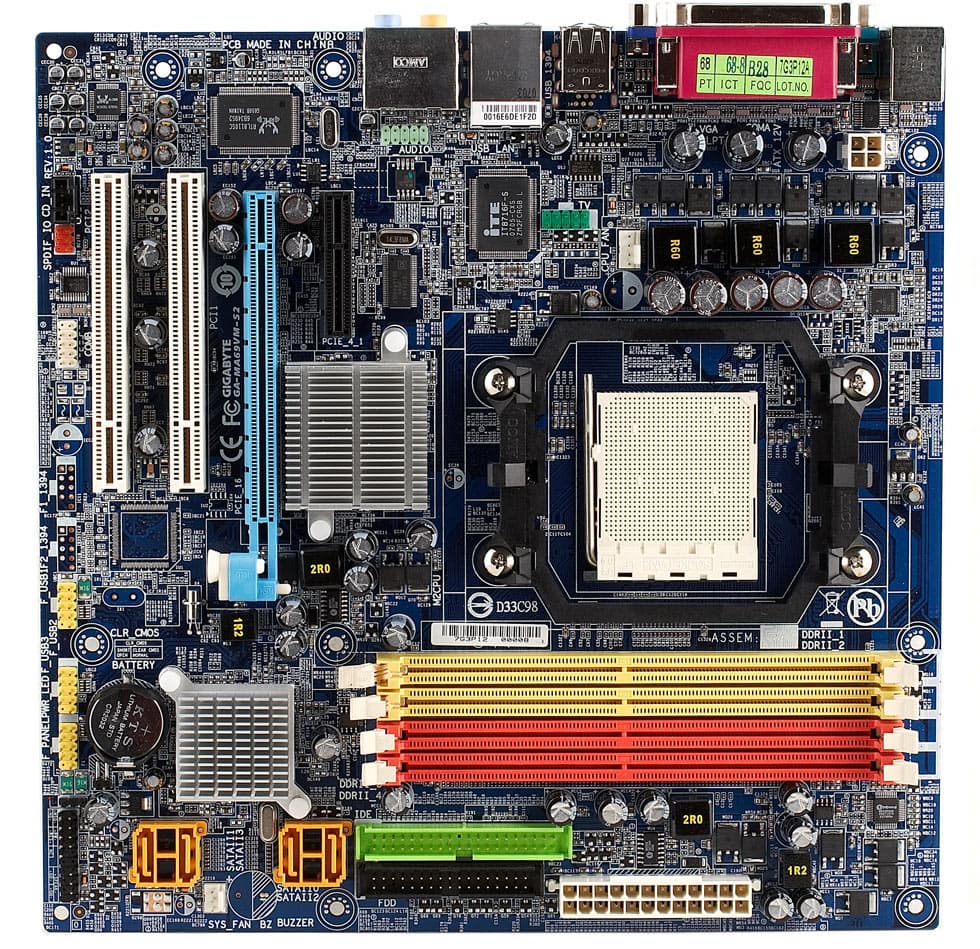

Дизайн платы просто отличный, придраться совершенно не к чему. Любопытно, что в качестве второго порта PCI Express на плате распаян не стандартный для подобных плат PCIEx1, а PCIEx4, впрочем, в отличие от упомянутой Gigabyte MA69G-S3H, установить в него вторую видеокарту, рассчитанную на стандартный PCI Express x16, не получится. Даже если удалить перемычку в хвостовой части (что нередко делают желающие получить «ультра-мультимониторную» конфигурацию, и не без успеха), помешает радиатор на чипсете.

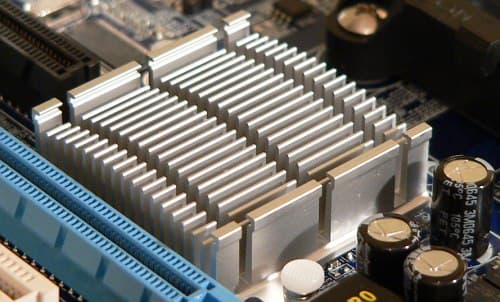

Он, кстати, как и на старшей плате, имеет выпуклую форму с намеком на эстетику, и с учетом тонкостенных ребер, вероятно, обходится производителю дороже стандартного, рекомендуемого производителем чипсета, который мы и встречаем на подавляющем большинстве плат. К эффективности охлаждения никаких претензий нет, напротив, включив режим автоматического управления процессорным кулером, который поддерживает невысокие обороты, допуская прогрев нашего процессора до 55—60 градусов, мы прогнали весь комплекс тестов. Температура северного моста чипсета (который через плату неизбежно принимает на себя часть тепловой энергии, выделяемой процессором) едва достигла 45 градусов, что далеко от критической величины.

В «офисном» режиме радиатор остается чуть теплым.

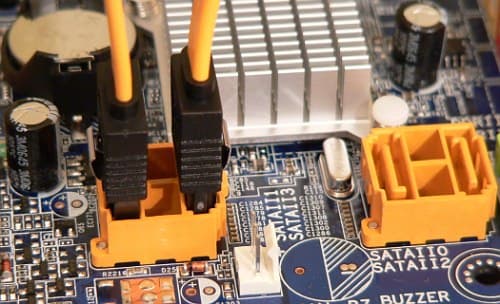

Положительно надо отметить конструкцию фиксаторов SATA-шлейфов, помимо собственно наличия металлических защелок, удачно и расположение самих портов, так что даже пользователи с не самыми ловкими пальцами легко смогут отсоединить нужный шлейф, не затрагивая соседних.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 5 конденсаторов по 3300 мкФ от nichicon и 3 по 1500 мкФ от Sanyo, стабилизатор напряжения питания памяти усилен применением высококачественных индуктивных элементов и укомплектован конденсаторами от Rubycon. Выбор не просто удачный, а великолепный, по меркам столь недорогой платы. Размер платы — 245×245 мм (стандартный microATX), крепление к корпусу 8 винтами, два угла «повисают» в воздухе, однако, их можно зафиксировать от прогиба с помощью распорных «грибков» через имеющиеся отверстия.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессорного ядра, памяти (1,8 В), +3,3, +12 В (только сигнализация о корректности величины);
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • CPU Smart Fan — режим полностью автоматического управления частотой вращения процессорного вентилятора. Схема управления предусматривает плавное увеличение и снижение оборотов, максимальная частота вращения достигается при температуре 55—60 градусов, предусмотрена совместимость как с 3-ех, так и 4-контактными разъемами.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема)
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx4 (используется 4 линии PCI Express);
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
  • 4 разъема SATA-II (Serial ATA II) на 4 «чипсетные» устройства SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения планки со вторым COM-портом;
  • Разъем для подключения планки с ТВ-выходом;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения входа и выхода S/PDIF-In/Out;
  • Разъем для подключения датчика вскрытия корпуса;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, для процессорного четырехконтактного доступно «интеллектуальное» управление частотой вращения из BIOS, поддерживается совместимость с 3-контактными коннекторами.

Задняя панель платы (слева направо, по блокам)

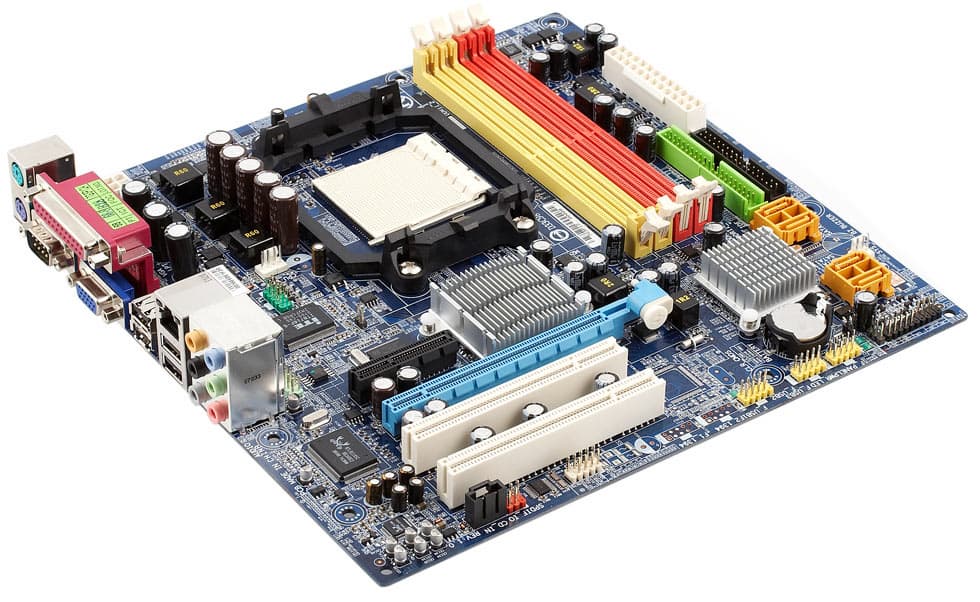

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 VGA, 1 LPT, 1 COM;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Rear-Out, Side-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка в общем стиле для всей S-серии, меньшего по сравнению с дорогими моделями размера;
  • Документация: брошюра-руководство и многоязычный плакат с инструкциями по сборке, в том числе, и на русском языке;
  • 2 кабеля SATA, 1 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Gigabyte. Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки последней версии с сайта производителя (@BIOS), Web-ориентированную программу C.O.M. (Corporate Online Manager) для удаленного мониторинга конфигурации компьютера, EasyTune5 для локального мониторинга системных параметров и настройки режимов SmartFan (можно выбрать диапазон частоты вращения от 0 до 100 % и соответствующую граничным значениям температуру) и FaceWizard для редактирование заставки BIOS. Дополнительно настроить режимы энергосбережения и шумность можно с помощью утилиты I-COOL. Также в комплекте имеются пакет Norton Internet Security 2006 для защиты от вирусов и сетевых атак.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC888, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-In/Out и CD-In;
  • Сетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCI-контроллера Realtek RTL8110SC.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.04Отлично
Уровень шума, дБ (А): -84.5Хорошо
Динамический диапазон, дБ (А): 84.7Хорошо
Гармонические искажения, %: 0.0036Очень хорошо
Интермодуляционные искажения + шум, %: 0.014Очень хорошо
Взаимопроникновение каналов, дБ: -87.5Отлично
Интермодуляции на 10 кГц, %: 0.011Очень хорошо

Общая оценка: Очень хорошо (подробнее). Похвально высокое качество интегрированной аудиоподдержки.

Фирменные технологии и особенности

  • Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию F8 на стадии начальной загрузки (требуется образ BIOS на дискете, при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
  • Xpress Recovery 2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOSТочнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — например, отверткой или перемычкой (если есть собственная)
Из BIOS, основанного на Award BIOS v6.00PG Возможность отключения специфических функций процессора+K8 Cool’n’Quiet
AMD Live! (Away Mode)
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Write Recovery Time, Recharge Time, Row Cycle Time, RAS to CAS Delay, RAS To RAS Delay, Row Precharge Time, Min RAS Active Time
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шины HT+Частота (200, 400, 600, 800, 1000 МГц)
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB+ 200—500 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x5, с целым шагом
Изменение напряжения ядра процессора-
Изменение напряжения памяти-

Использовался BIOS версии F4 от 22.05.2007, как последний релизный, доступный на сайте производителя. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Полный набор настроек, как обычно у Gigabyte, доступен по нажатию Ctrl + F1 в главном меню BIOS. В отличие от модели на чипсете AMD 690G, разгонные настройки сокращены, в частности, недоступны регулировки напряжения питания.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (Windsor, 2,0 ГГц) 2650 265 1,34 795 (x3)

Для разгона без подъема напряжения на процессорном ядре, результат очень неплохой.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2, драйвер интегрированного видео Catalyst 7.4

Для сравнения логично использовать многократно упоминавшуюся Gigabyte MA69G-S3H на чипсете AMD 690G.

Тест интегрированная графика внешняя графика
Gigabyte MA690G-S3H Gigabyte MA69VM-S2 Gigabyte MA690G-S3H Gigabyte MA69VM-S2
Архивирование в 7-Zip, мин:сек 6:45 6:55 6:28 6:27
Кодирование MPEG4 (XviD), мин:сек 6:07 6:20 6:03 6:00
Unreal Tournament 2004 (Low@640×480), fps 32,5 32,9 60,7 59,9
Unreal Tournament 2004 (High@1024×768), fps 27,5 25,3 60,6 56,9
FarCry (Medium@800×600), fps 33,8 36,8 122,2 118,4
DOOM III (Medium@800×600), fps 14,5 14,9 135,5 141,9

Версия на более дорогом чипсете демонстрирует меньшее проседание в вычислительных тестах при использовании интегрированного видеоядра, между тем, наглядно видно (по результатам тестов в играх), что сами ядра, действительно, имеют идентичные характеристики.

Выводы

Плата соответствует запросам своей целевой аудитории и располагает всей необходимой функциональностью для сборки как офисного компьютера, так и недорогого домашнего. Очень качественное техническое исполнение, включая использование дорогих компонентов в цепях питания, гигабитный сетевой адаптер, поддержка RAID для 4 SATA-дисков, наконец, собственно, весьма приличное по производительности и с полноценной поддержкой функций из DirectX 9.0 графическое ядро в чипсете — выглядит очень неплохо для платы, которую с начала поступления в продажу можно купить по цене около $70.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Плата предоставлена на тестирование производителем
