Gigabyte MA69G-S3H — системная плата на базе чипсета AMD 690G (Socket AM2)


  • Чипсет AMD 690G (использован северный мост AMD 690G и южный SB600)

Надо полагать, полноразмерная модель Gigabyte M55plus-S3G (имеющая двойника под названием M61P-S3) на чипсете GeForce 6100 понравилась пользователям, и в Gigabyte решили выпустить модель в аналогичном формате и на чипсете AMD 690G, который с точки зрения требовательных пользователей (и потребителей полноразмерных плат) выглядит гораздо интереснее. Впрочем, аналогия в данном случае относительная, разработчики пожертвовали главным достоянием упомянутой модели — 4 PCI-слотами, ограничившись всего лишь двумя.

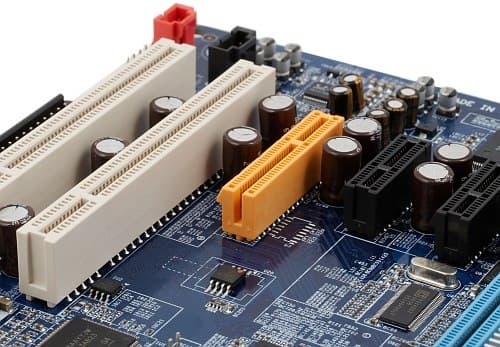

И если появившийся на плате PCI Express x4 (подключенный к одной линии PCI Express, но с отсутствующей перегородкой в задней части слота, что позволяет установить в него любую видеокарту) вызывает одобрение, то лишний (третий) PCI Express x1 никаких эмоций не вызывает. Разве что желающие устроить вывод изображения на 8—12 мониторов порадуются, если, конечно, смогут накупить видеокарт наподобие GALAXY GeForce 7300GT DDR3 pcie x1. Для всех остальных пользователей наличие единственного PCI Express x1 (и то лишь «на запас» в 99% случаев) является вполне адекватной комплектацией любой системной платы, включая самые дорогие и рассчитанные на охотников за новинками.

Вот такие мысли возникают от первого знакомства с этой платой, посмотрим, что покажет более подробное исследование.

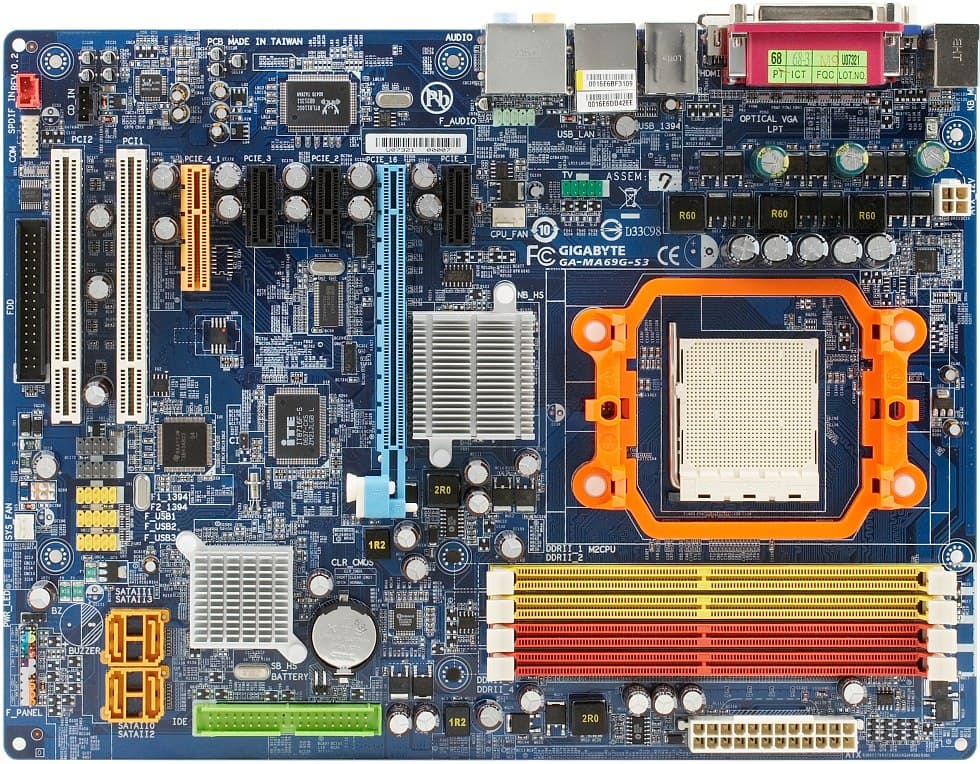

Дизайн платы удачный, лишь, помещенный в самый низ, FDD-разъем, мы, как обычно, считаем недостатком компоновки, хотя справедливости ради отмечаем, что количество компьютеров, в которые изначально не ставится флоппи-дисковод, за последнее время значительно возросло. Стоит отметить и «хвостовой» фиксатор видеокарты, имеющий дополнительный рычажок, доступ к которому всегда свободен, вне зависимости от того насколько громоздкую систему охлаждения имеет видеокарта.

Охлаждение чипсета, как у других плат на чипсете AMD 690G, осуществляется парой радиаторов. Интересно, что радиатор северного моста явно несет на себе следы реализации художественных идей дизайнеров платы, что для моделей с интегрированным видео несколько неожиданно. Естественно, со своей задачей охлаждение справляется, тепловыделение данного чипсета, как уже отмечалось, невелико.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 4 полевых транзистора на канал, 5 конденсаторов по 3300 мкФ от nichicon и 3 по 1500 мкФ от Sanyo, стабилизатор напряжения питания памяти усилен применением индуктивных элементов и укомплектован конденсаторами от Rubycon. Похвалы заслуживает и внушительное общее количество полевых транзисторов и, конечно же, выбор поставщиков конденсаторов. Все компоненты, предусмотренные дизайном, установлены, эта модель старшая в линейке плат Gigabyte на чипсете AMD 690G (младшие, как нетрудно догадаться, готовятся в формате Micro-ATX). Размер платы — 305×230 мм («укороченный» ATX), крепление к корпусу 7 винтами, два угла «повисают» в воздухе, однако, их можно зафиксировать от прогиба с помощью распорных «грибков» через имеющиеся отверстия.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессорного ядра, память (1,8 В), +3,3, +12 В;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • CPU Smart Fan — режим полностью автоматического управления частотой вращения процессорного вентилятора. Схема управления предусматривает плавное увеличение и снижение оборотов, максимальная частота вращения достигается при температуре 55—60 градусов. Для процессорного кулера предусмотрена совместимость как с 3-ех, так и 4-контактными разъемами.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема)
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 3 слота PCIEx1;
  • 1 слот PCIEx4 (используется 1 линия PCI Express);
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
  • 4 разъема SATA-II (Serial ATA II) на 4 «чипсетные» устройства SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire (IEEE1394a);
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения планки с ТВ-выходом;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения входа и выхода S/PDIF-In/Out;
  • Разъем для подключения датчика вскрытия корпуса;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, а для процессорного четырехконтактного также доступно «интеллектуальное» управление частотой вращения из BIOS, поддерживается совместимость с 3-контактными коннекторами.

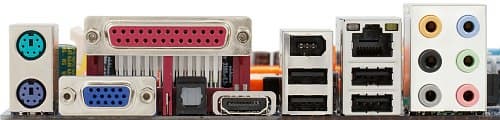

Задняя панель платы (слева направо, по блокам)

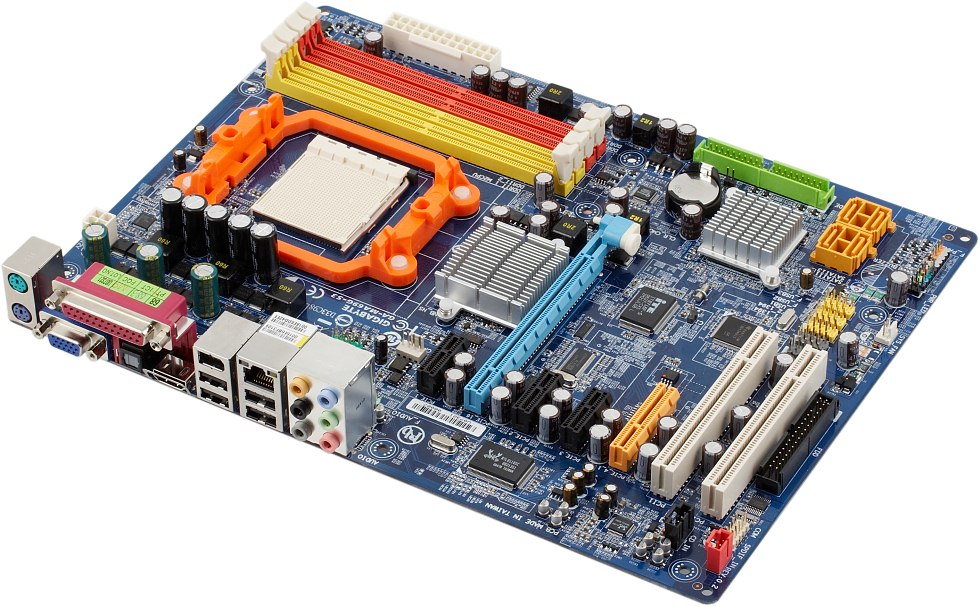

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 VGA, 1 LPT, 1 S/PDIF Out (оптический), 1 HDMI;
  • 2 порта USB и 1 FireWire (6-контактный IEEE1394a);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка в общем стиле для всей S-серии, меньшего по сравнению с дорогими моделями размера (наш экземпляр поступил в OEM-поставке);
  • Документация: брошюра-руководство и многоязычный плакат с инструкциями по сборке, в том числе, и на русском языке;
  • 2 кабеля SATA, 1 ATA66 и шлейф для подключения дисковода;
  • Переходник HDMI-DVI;
  • Планка для вывода на заднюю панель сигнала с ТВ-выхода (S-Video и композитный), поставляется опционально;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Gigabyte. Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки последней версии с сайта производителя (@BIOS), Web-ориентированную программу C.O.M. (Corporate Online Manager) для удаленного мониторинга конфигурации компьютера и программу EasyTune5 для мониторинга системных параметров, «разгона» (доступно изменение частоты и множителя процессора, множителя для памяти, частоты шины PCI Express и напряжения питания процессора и памяти, но в меньших пределах, нежели доступно из BIOS) и настройки режимов SmartFan (можно выбрать диапазон частоты вращения от 0 до 100 % и соответствующую граничным значениям температуру). Дополнительно настроить режимы энергосбережения и шумность можно с помощью утилиты I-COOL. Также в комплекте имеются пакеты Norton Internet Security 2006 и Kaspersky Antivirus 5.0 для защиты от вирусов и сетевых атак.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC888 (в финальной версии платы будет заменен на 889A с аналогичными функциями и, как заявлено, с улучшенным качеством звучания), с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-In/Out и CD-In;
  • Сетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCI-контроллера Realtek RTL8110SC;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23 с поддержкой 3 портов FireWire (IEEE 1394a).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.02, -0.09Отлично
Уровень шума, дБ (А): -88.6Хорошо
Динамический диапазон, дБ (А): 87.5Хорошо
Гармонические искажения, %: 0.0029Отлично
Интермодуляционные искажения + шум, %: 0.011Очень хорошо
Взаимопроникновение каналов, дБ: -89.9Отлично
Интермодуляции на 10 кГц, %: 0.011Очень хорошо

Общая оценка: Очень хорошо (подробнее). Очень хорошая реализация интегрированного аудио на, пожалуй, наиболее удачном кодеке, среди встречающихся на современных материнских платах. Впрочем, судя по тому, что Gigabyte планирует заменить его на ALC889, совершенству нет предела.

Фирменные технологии и особенности

  • Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию F8 на стадии начальной загрузки (требуется образ BIOS на дискете, при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
  • Xpress Recovery 2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления. Не совместим с образами дисков, созданных первой версией утилиты.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOSТочнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — например, отверткой или перемычкой (если есть собственная)
Из BIOS, основанного на Award BIOS v6.00PG Возможность отключения специфических функций процессора+K8 Cool’n’Quiet
AMD Live! (Away Mode)
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Write-To-Read Time, Write Recovery Time, Recharge Time, Row Cycle Time, RAS to CAS Delay, RAS To RAS Delay, Row Precharge Time, Min RAS Active Time
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шины HT+Частота (200, 400, 600, 800, 1000 МГц) и разрядность (8 или 16 бит)
Возможность задания частоты для периферийных шин + PCIE=100—200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам +
Изменение частоты FSB+ 200—500 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x5, с целым шагом
Изменение напряжения ядра процессора+0,800—1,550 В с шагом 0,025 В
Изменение напряжения памяти++0,05—0,60 В с шагом 0,05 В
Изменение напряжения чипсета++0,025 В, +0,05—0,20 В с шагом 0,05 В

Использовался BIOS версии D2, рекомендованный производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Полный набор настроек, как обычно у Gigabyte, доступен по нажатию Ctrl + F1 в главном меню BIOS. Разгонные возможности достаточно развиты, и для платы на интегрированном чипсете их можно назвать даже раскошными, есть и возможность немного увеличить напряжение процессорного ядра и весьма чувствительно подогреть память.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2800 280 1,55 840 (x3)

Неплохой результат, надо лишь отметить, что мы тестировали инженерный образец платы, результаты розничных экземпляров могут отличаться как в положительную, так и отрицательную сторону.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2, драйвер интегрированного видео Catalyst 7.4

Для сравнения была взята, ранее протестированная, плата Biostar TA690G AM2 на чипсете AMD 690G.

Тест интегрированная графика внешняя графика
Biostar TA690G AM2 Gigabyte MA690G-S3 Biostar TA690G AM2 Gigabyte MA690G-S3
Архивирование в 7-Zip, мин:сек 6:30 6:45 6:27 6:28
Кодирование MPEG4 (XviD), мин:сек 5:58 6:07 6:01 6:03
Unreal Tournament 2004 (Low@640×480), fps 32,9 32,5 60,7 60,7
Unreal Tournament 2004 (High@1024×768), fps 24,6 27,5 57,7 60,6
FarCry (Medium@800×600), fps 35,8 33,8 128,3 122,25
DOOM III (Medium@800×600), fps 14,8 14,5 136,5 135,5

Плата от Gigabyte демонстрирует более сильное проседание производительности в режиме работы с интегрированной графикой из-за дополнительной нагрузки на оперативную память от графического ядра в чипсете, по сравнению с Biostar. Мы уже не раз сталкивались с подобными отличиями у разных плат, использующих одинаковый чипсет, которые, судя по всему вызваны различиями в BIOS и (менее вероятно) разводке. Впрочем, за исключением нескольких особо чувствительных тестов, обнаружить эту разницу крайне сложно.

Выводы

По-своему очень интересная модель, к которой, даже без внешней видеокарты (видеокарт!), можно подключить два монитора, причем второй может подключаться как по HDMI, так и DVI. Как и на Gigabyte M55plus-S3G, имеются все актуальные интерфейсы, включая FireWire и гигабитный Ethernet. Судя по всему, обе платы будут вполне мирно сосуществовать в линейке Gigabyte, и если для пользователя важным следствием полноразмерного дизайна является возможность установить как можно больше PCI-карт, логично выбрать «старую» модель, если же интересует максимальная производительность интегрированного видео в сочетании с низким тепловыделением чипсета и возможностью подключить несколько мониторов с разными интерфейсами, то естественным выбором оказывается модель, рассмотренная в данном обзоре.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Плата предоставлена на тестирование производителем
