Материнская плата Asus E3 Pro Gaming v5

с поддержкой процессоров Intel Xeon E3-1200 v5

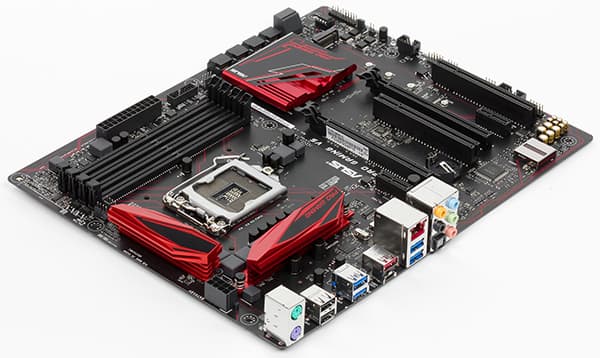

Серия плат Pro Gaming компании Asus пополнилась очередной новинкой — моделью Asus E3 Pro Gaming v5, которая отличается тем, что основана на чипсете Intel C232 и поддерживает не только процессоры Intel Core 6-го поколения (Skylake), но и серверные процессоры Intel Xeon E3-1200 v5. У нас появилась возможность подробно познакомится с этой новинкой.

Комплектация и упаковка

Поскольку плата Asus E3 Pro Gaming v5 не относится к элитной серии Asus, комплект ее поставки довольно скромный.

Она поставляется в достаточно компактной коробке, на которой рекламируется игра World of Warships. Причем это не просто реклама: купив данную плату и зарегистрировав ее, пользователь получает премиум-аккаунт на 15 дней в игре World of Warships и уникальный корабль.

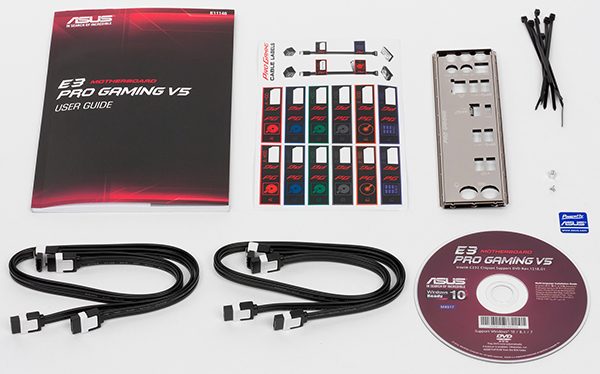

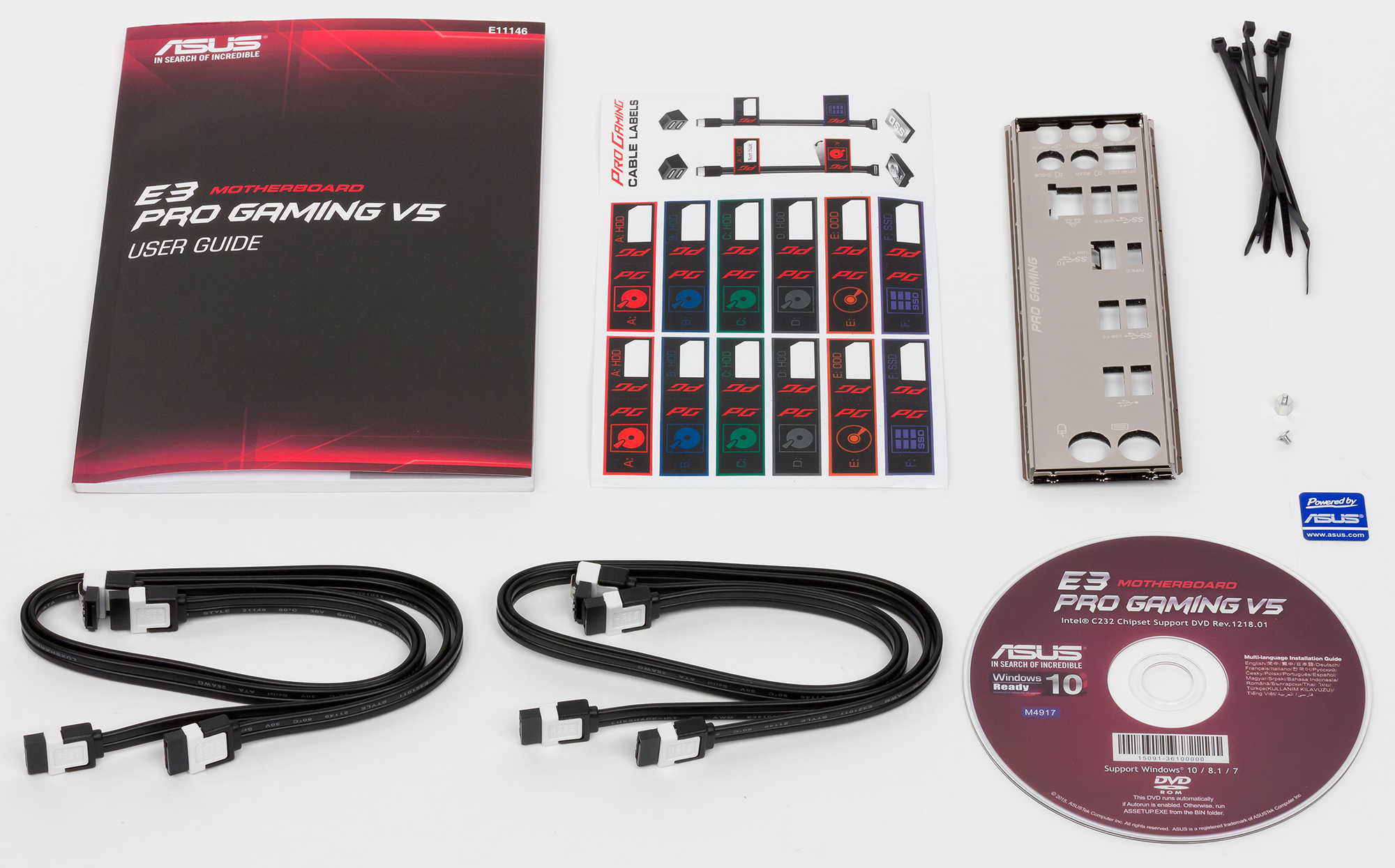

В комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), заглушка для задней панели платы и несколько пластиковых стяжек для проводов.

Как видим, комплект поставки минимален. Имеется только самое необходимое и ничего сверх того.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus E3 Pro Gaming v5 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Xeon E3-1200 v5, Intel Core 6-го поколения
Процессорный разъем
LGA1151
Чипсет
Intel C232
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-LM
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
2 × PCI Express 2.0 x1
2 × PCI (32 бит, 33 МГц)
1 × M.2 (PCIe 3.0 x2 и SATA)
SATA-разъемы
6× SATA 6 Гбит/с
USB-порты
6 × USB 3.0
6 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)

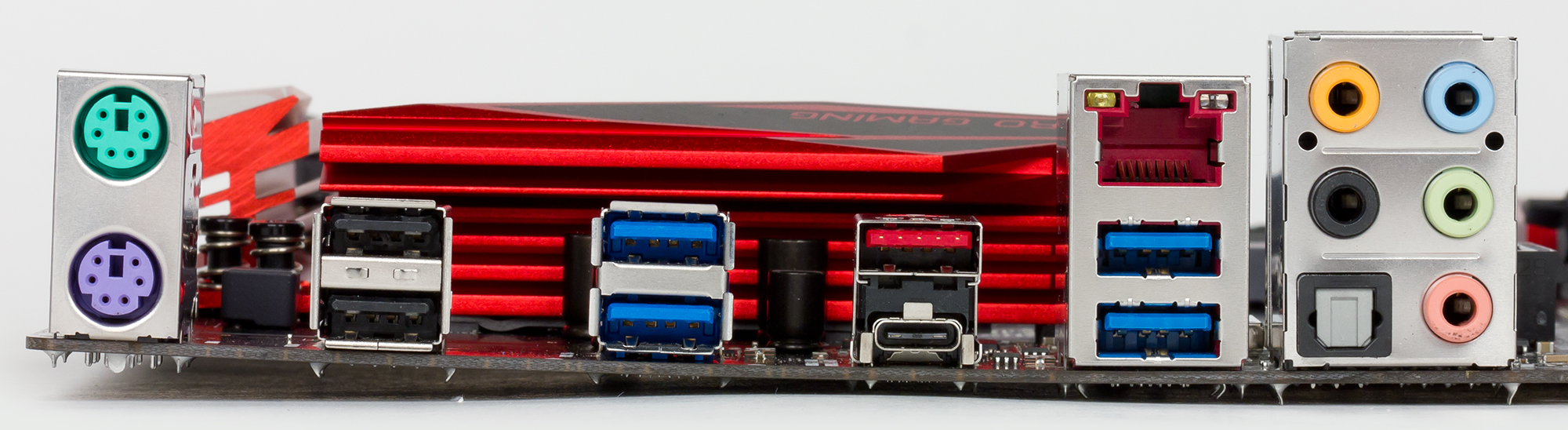

Разъемы на задней панели
4 × USB 3.0
2 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × RJ-45
2 × PS/2
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
4 × разъема для подключения 4-контактных вентиляторов
1 × 4-контактный разъем для водяного охлаждения
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-13348872
Розничные предложения L-13348872-10

Форм-фактор

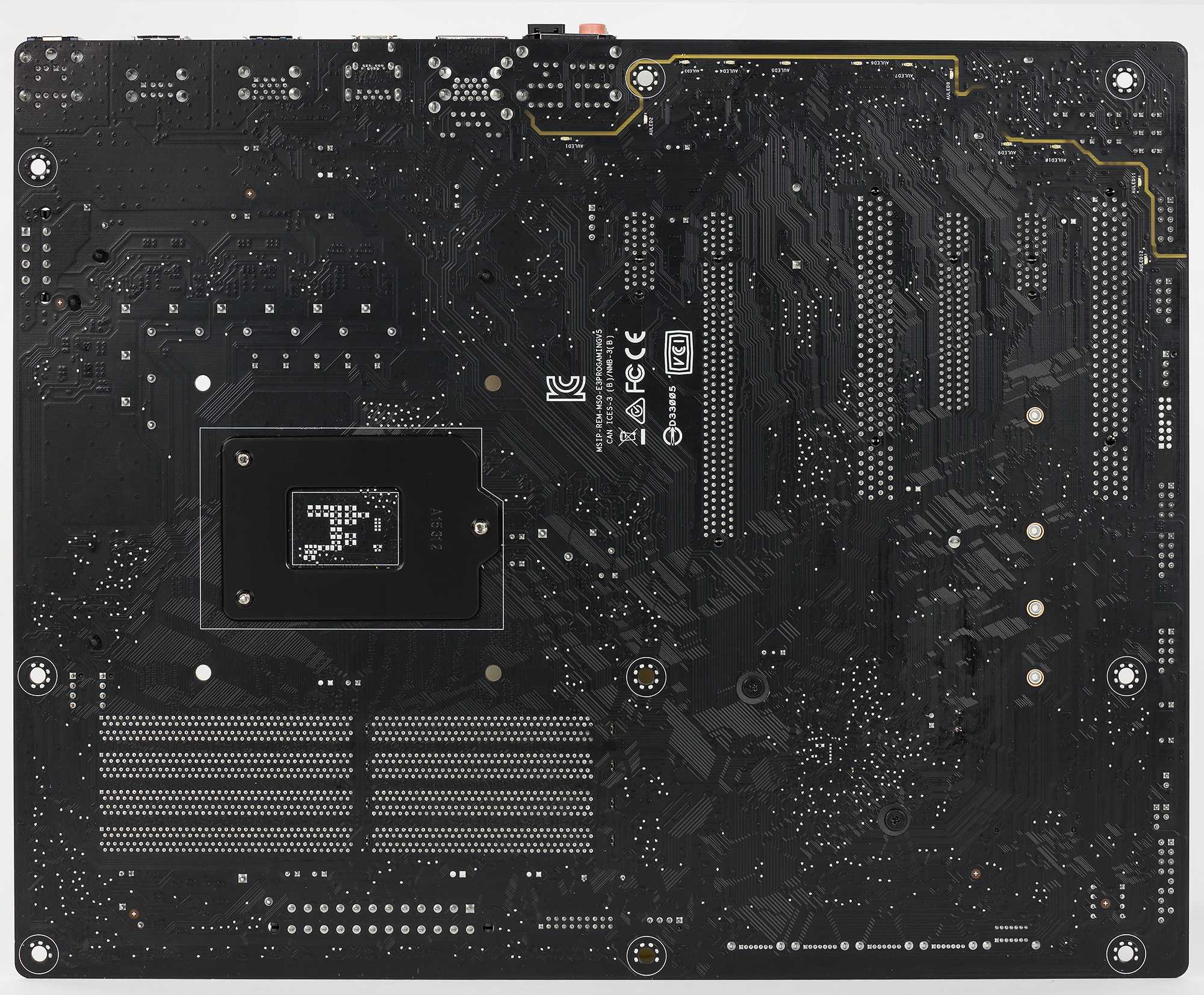

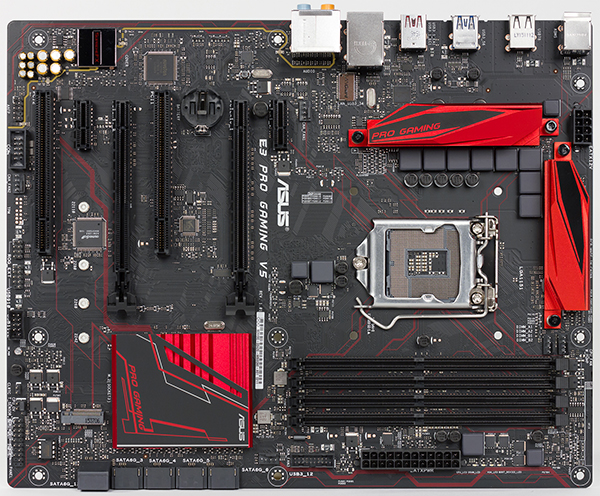

Плата Asus E3 Pro Gaming v5 выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

Плата Asus E3 Pro Gaming v5 основана на бюджетном чипсете Intel С232 и поддерживает только процессоры Intel Core 6-го поколения (кодовое наименование Skylake-S) и процессоры Xeon E3-1200 v5 с разъемом LGA1151.


Память

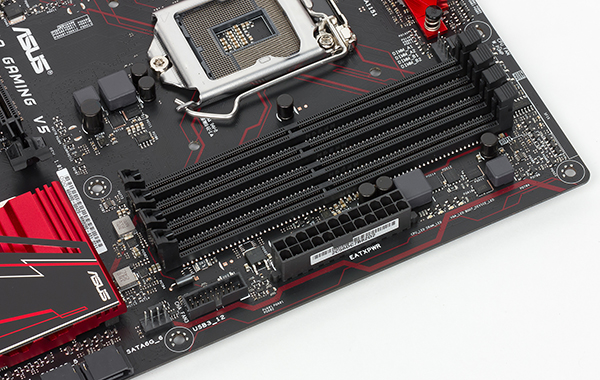

Для установки модулей памяти на плате Asus E3 Pro Gaming v5 предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает только небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения и разъем M.2

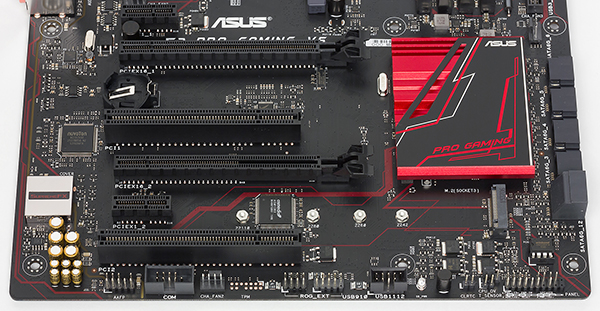

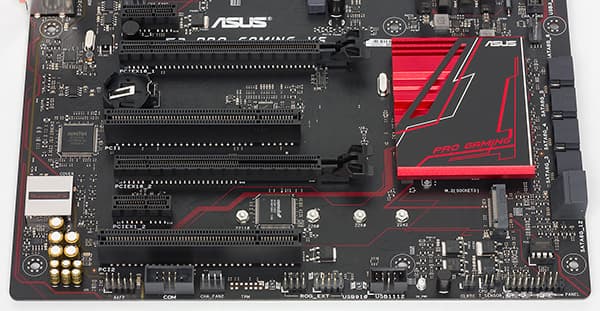

Для установки видеокарт или плат расширения на материнской плате Asus E3 Pro Gaming v5 имеется два слота с форм-фактором PCI Express x16, два слота PCI Express 3.0 x1 и два слота PCI (32-бит, 33 МГц). Кроме того, для подключения накопителей имеется один разъем M.2.

Первый (от процессорного разъема) слот с форм-фактором PCI Express x16 реализован с использованием 16 линий PCI Express 3.0 процессора, то есть это слот PCI Express 3.0 x16.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel С232. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата Asus E3 Pro Gaming v5 поддерживает технологию AMD CrossFireX и допускает установку двух видеокарт AMD.

Два слота PCI Express 3.0 x1 (кстати, они выполнены с закрытыми концами) реализованы через чипсет.

Поскольку сам чипсет Intel C232 не поддерживает архаичную шину PCI, для реализации двух слотов PCI на плате используется контроллер ASMedia ASM1083, который выполняет функцию моста PCIe-PCI.

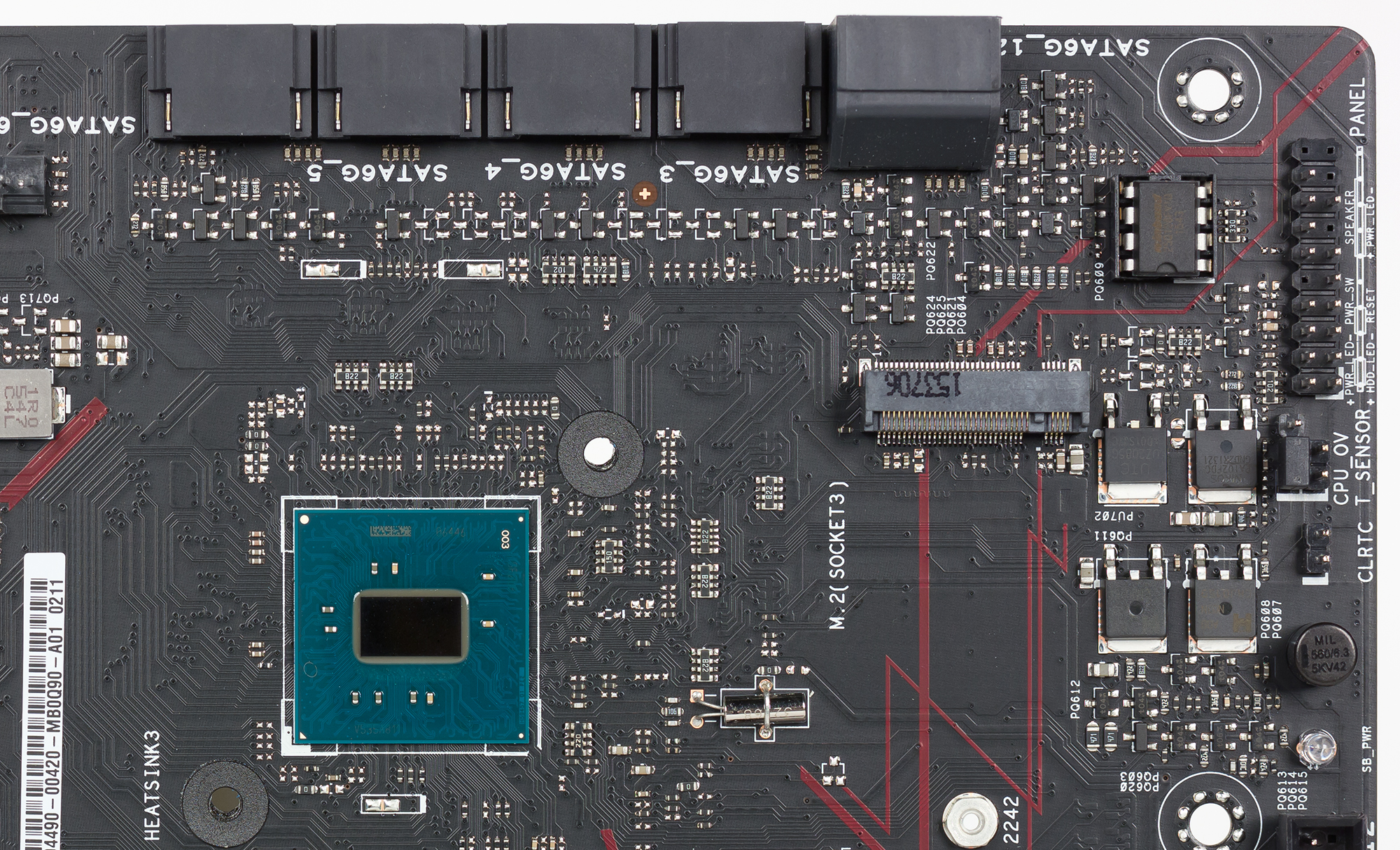

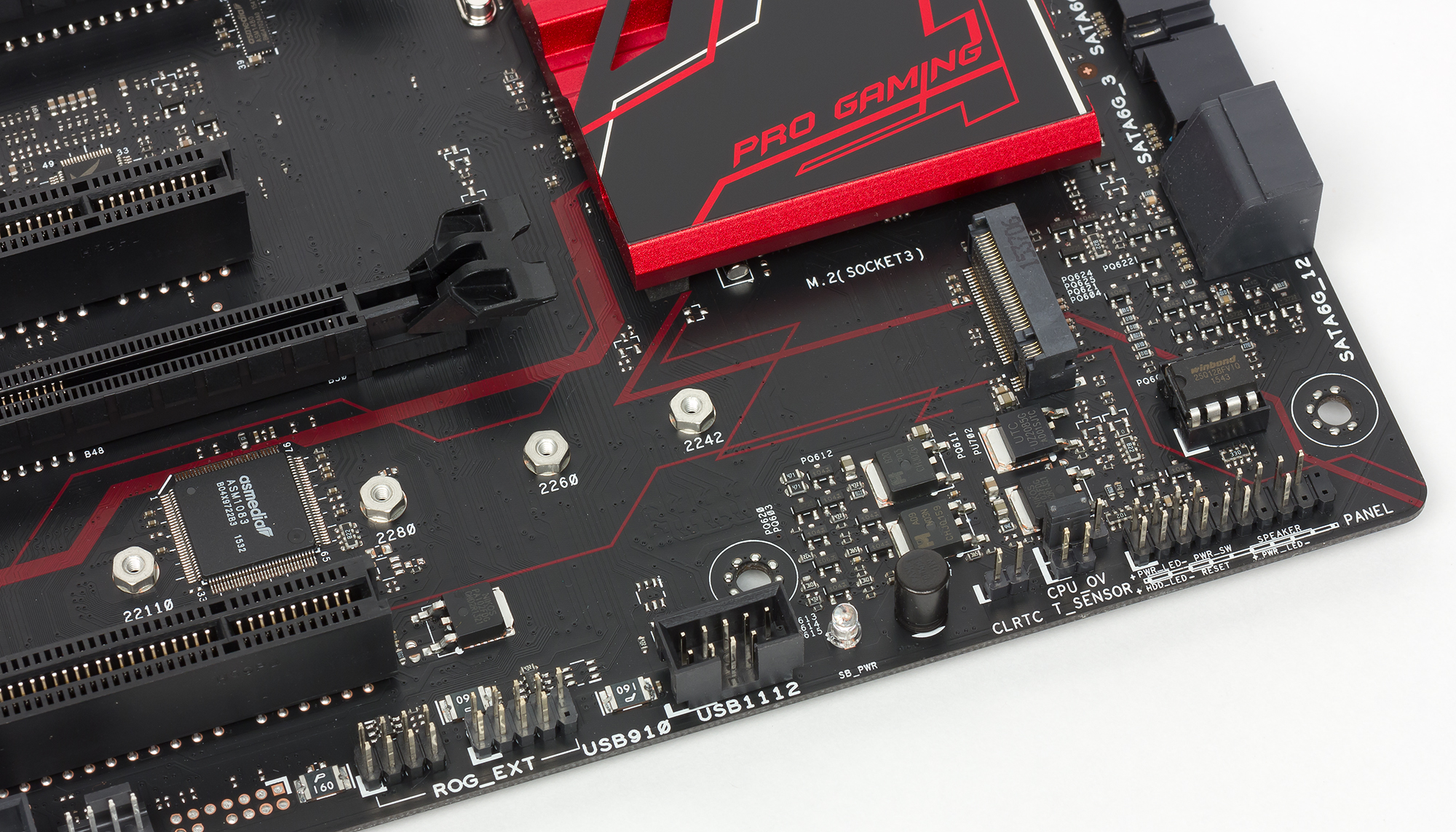

Разъем M.2, реализованный на плате, позволяет устанавливать накопители типоразмера 2242/2260/2280/22110. Этот разъем поддерживает накопители PCIe 3.0 x2 и SATA 6 Гбит/с, а для его реализации используется два чипсетных порта PCIe 3.0 и один порт SATA 6 Гбит/с.

SATA-порты

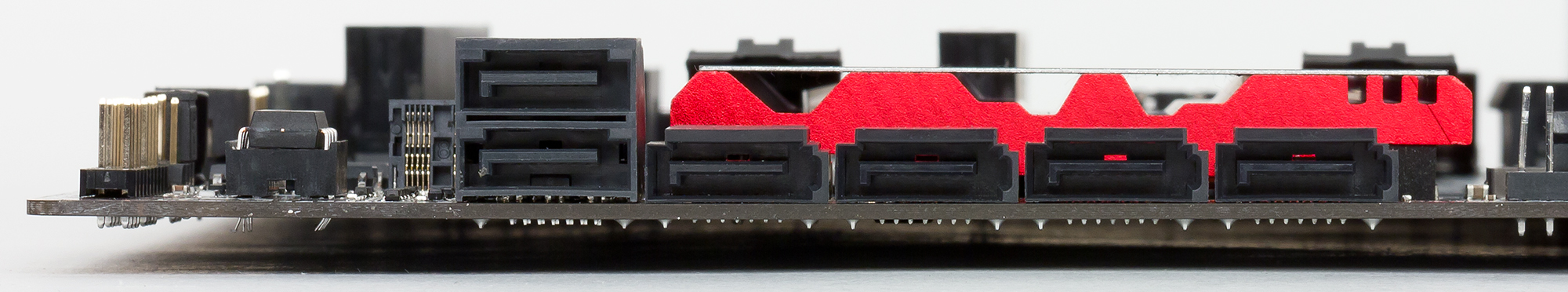

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с.

Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel С232 (всего чипсет поддерживает до 12 портов USB, из которых до 6 портов могут быть USB 3.0). Причем четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено два разъема USB 2.0 и один разъем USB 3.0.

Для реализации двух портов USB 3.1 на плате используется двухпортовый контроллер ASMedia ASM1142.

Порты USB 3.1 выведены на заднюю панель платы, причем один порт имеет обычный разъем Type A, а другой — симметричный разъем Type C.

Сетевой интерфейс

Для подключения к сети на плате Asus E3 Pro Gaming v5 имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-LM (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный выделенный порт.

Как это работает

Прежде чем разобраться с тем, как организовано подключение устройств, контроллеров и разъемов на плате Asus E3 Pro Gaming v5, напомним основные особенности чипсета Intel С232.

Чипсет Intel С232 обеспечивает до 8 портов (линий) PCI Express 3.0, до 6 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. Причем всего имеется только 21 высокоскоростной порт (USB 3.0, SATA 6 Гбит/с и PCIe 3.0). Часть высокоскоростных портов чипсета строго фиксированы, а часть портов выполнены разделяемыми — они могут быть портами портами PCIe 3.0/SATA 6 Гбит/с.

Схема распределения портов в чипсете Intel С232 показана на рисунке:

Ну а теперь вернемся к плате Asus E3 Pro Gaming v5. Как мы уже отмечали, на ней реализовано 6 чипсетных портов USB 3.0 и шесть чипсетных портов SATA 6 Гбит/с. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA-устройства.

Также имеется контроллер ASMedia ASM1142, под который требуется один или два порта PCIe 3.0, разъем M.2, под который требуется еще два порта PCIe 3.0, а также контроллер ASMedia ASM1083. Добавим к этому наличие слота PCI Express 3.0 x4 и двух слотов PCI Express 3.0 x1. Сетевой контроллер Intel i219-LM (контроллер физического уровня) подключается к выделенному порту чипсета, поэтому его можно не считать.

Понятно, что при таком количестве разъемов, слотов и контроллеров что-то с чем-то должно разделяться.

Прежде всего, отметим, что слот PCI Express 3.0 x4 разделяется с двумя слотами PCI Express 3.0 x1. Если слот PCI Express 3.0 x4 используется в режиме x4, то оба слота PCI Express 3.0 x1 будут недоступны. Если же используются слоты PCI Express 3.0 x1, то слот PCI Express 3.0 x4 доступен только в режима x2. То есть для слота PCI Express 3.0 x4 и двух слотов PCI Express 3.0 x1 в совокупности задействуется лишь четыре чипсетных порта PCIe 3.0.

Далее, разъем M.2 выполнены разделяемым с первым портом SATA 6 Гбит/с. Если в разъем M.2 устанавливается SATA-устройство, то первый порт SATA 6 Гбит/с будет недоступен.

Как следует из документации на плату Asus E3 Pro Gaming v5, больше ничего не разделяется. Однако с учетом того, что чипсет Intel C232 имеет лишь 8 портов PCIe 3.0, реализовать все указанные слоты, разъемы и контроллеры можно только в том случае, если контроллер ASMedia ASM1142 (контроллер USB 3.1) подключен к чипсету по одной линии PCIe 3.0.

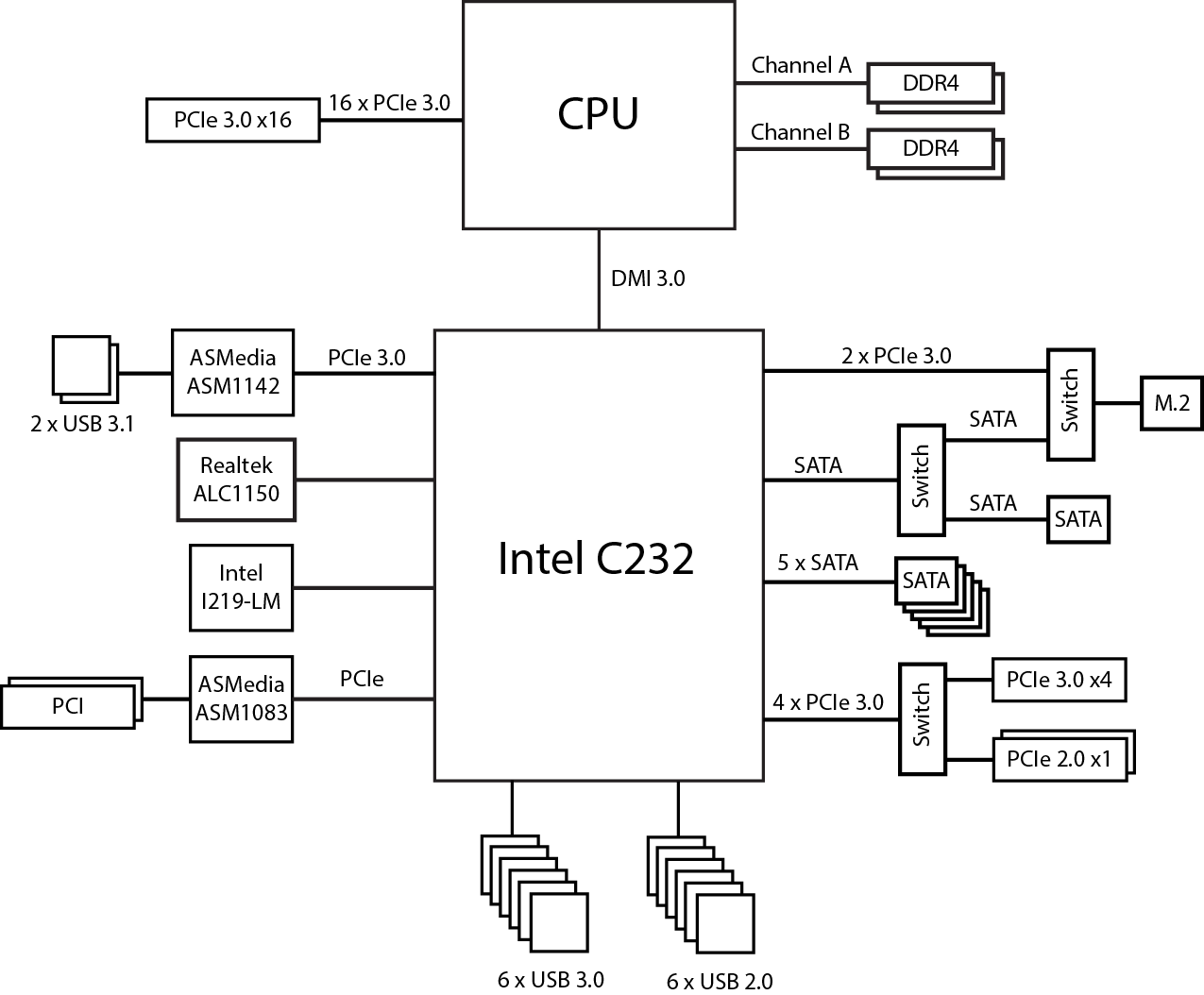

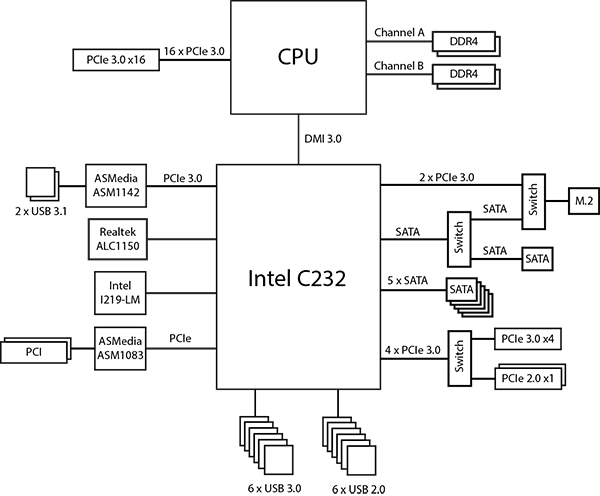

Технической документации на плату Asus E3 Pro Gaming v5 у нас нет, однако мы предполагаем (других вариантов просто нет), что блок-схема данной платы выглядит следующим образом:

Как видим, при такой схеме подключения задействуется ровно 21 высокоскоростной порт и не превышено ограничение по количеству портов USB 3.0 (6 портов), SATA 6 Гбит/с (6 портов) и в PCIe 3.0 (8 портов).

Отметим, что по своим функциональным возможностям плата Asus E3 Pro Gaming v5 очень похожа на Asus B150 Pro Gaming D3. Собственно, это и неудивительно, поскольку чипсет Intel B150 мало чем отличается от Intel C232. Отличия лишь в том, что Intel C232 не поддерживает процессорную графику и, кроме того , чипсет Intel B150 не поддерживает возможность создания RAID-массивов для SATA-портов. Есть отличия и в поддерживаемых технологиях.

Аналогично, платы Asus E3 Pro Gaming v5 и Asus B150 Pro Gaming D3 отличаются тем, что в варианте Asus E3 Pro Gaming v5 нет поддержки процессорного графического ядра. Кроме того, плата Asus E3 Pro Gaming v5 поддерживает процессоры серии Intel Xeon E3-1200 v5, а плата Asus B150 Pro Gaming D3 — нет. Но все разъемы, слоты и контроллеры у них одинаковые и реализованы они одинаково. Есть и еще одно отличие между этими платами. Так Asus B150 Pro Gaming D3 поддерживает память DDR3, а плата Asus E3 Pro Gaming v5 — память DDR4. Однако в данном случае, это не принципиально.

В первом приближении можно сказать, что Asus E3 Pro Gaming v5 — это Asus B150 Pro Gaming D3, но без поддержки процессорной графики и с поддержкой процессоров серии Intel Xeon E3-1200 v5.

Дополнительные особенности

Никаких дополнительных «фишек» на плате Asus E3 Pro Gaming v5 не реализовано. Нет тут ни отдельных кнопок включения и перезагрузки, ни индикатора POST-кодов и пр.

Имеется лишь два переключателя (перемычки): Clear CMOS (для сброса настроек BIOS) и CPU Over Voltage (предназначен для разгона процессора и позволяет увеличивать напряжение на процессоре в более широких пределах).

Также, пожалуй, стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения панели Asus Front Base, приобретаемой отдельно.

Есть и разъем для подключения COM-порта, но сама плашка с COM-портом в комплекте не поставляется.

Ну и еще одна особенность — это наличие двух разъемов PS/2 для подключения мыши и клавиатуры (возможно, у кого-то такие еще остались).

Система питания

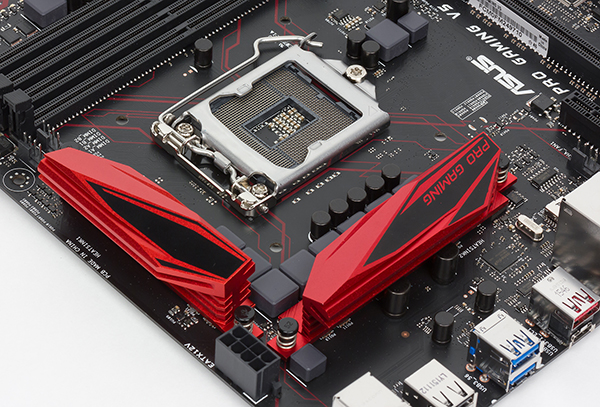

Как и большинство плат, модель Asus E3 Pro Gaming v5 имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

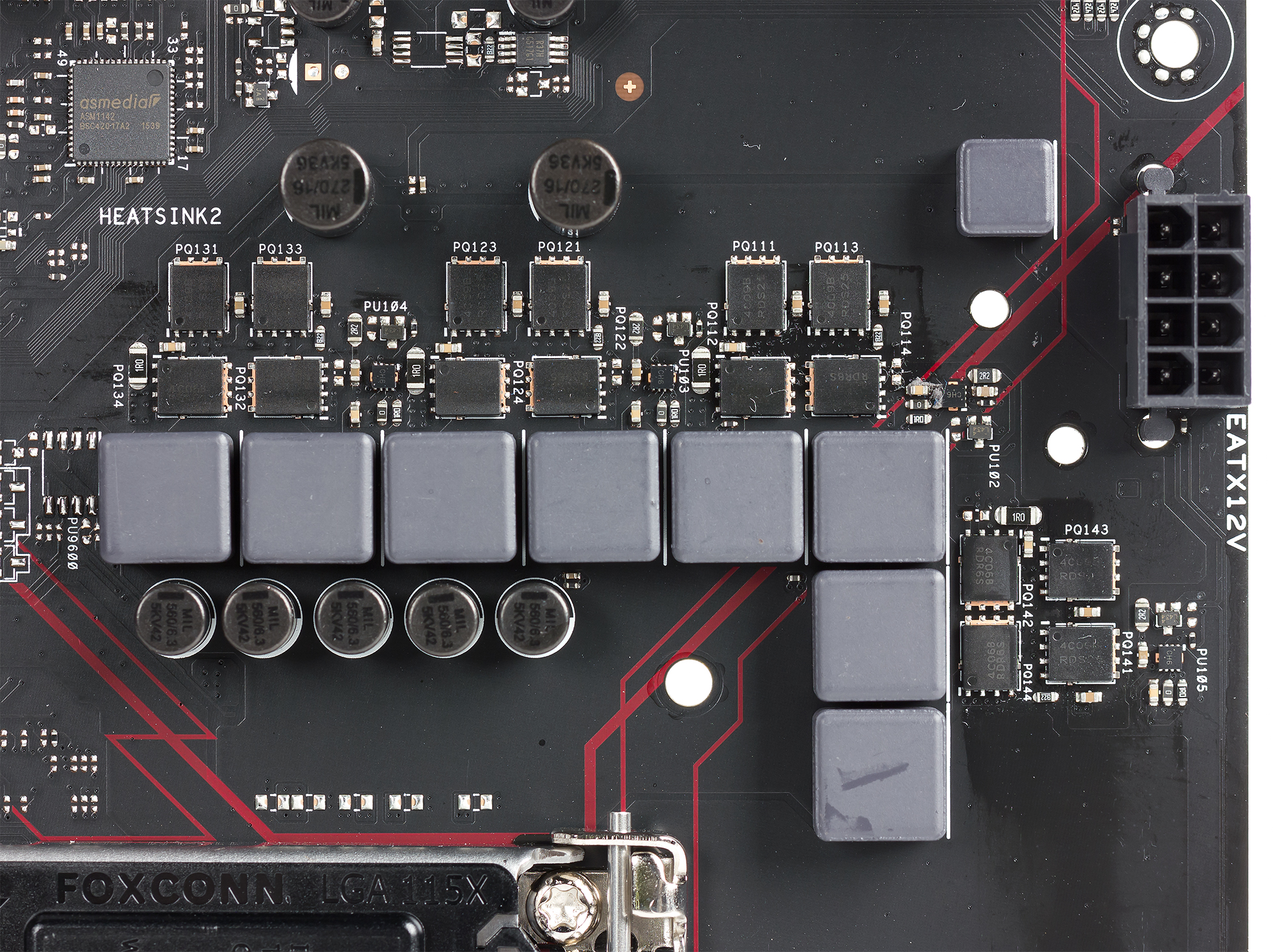

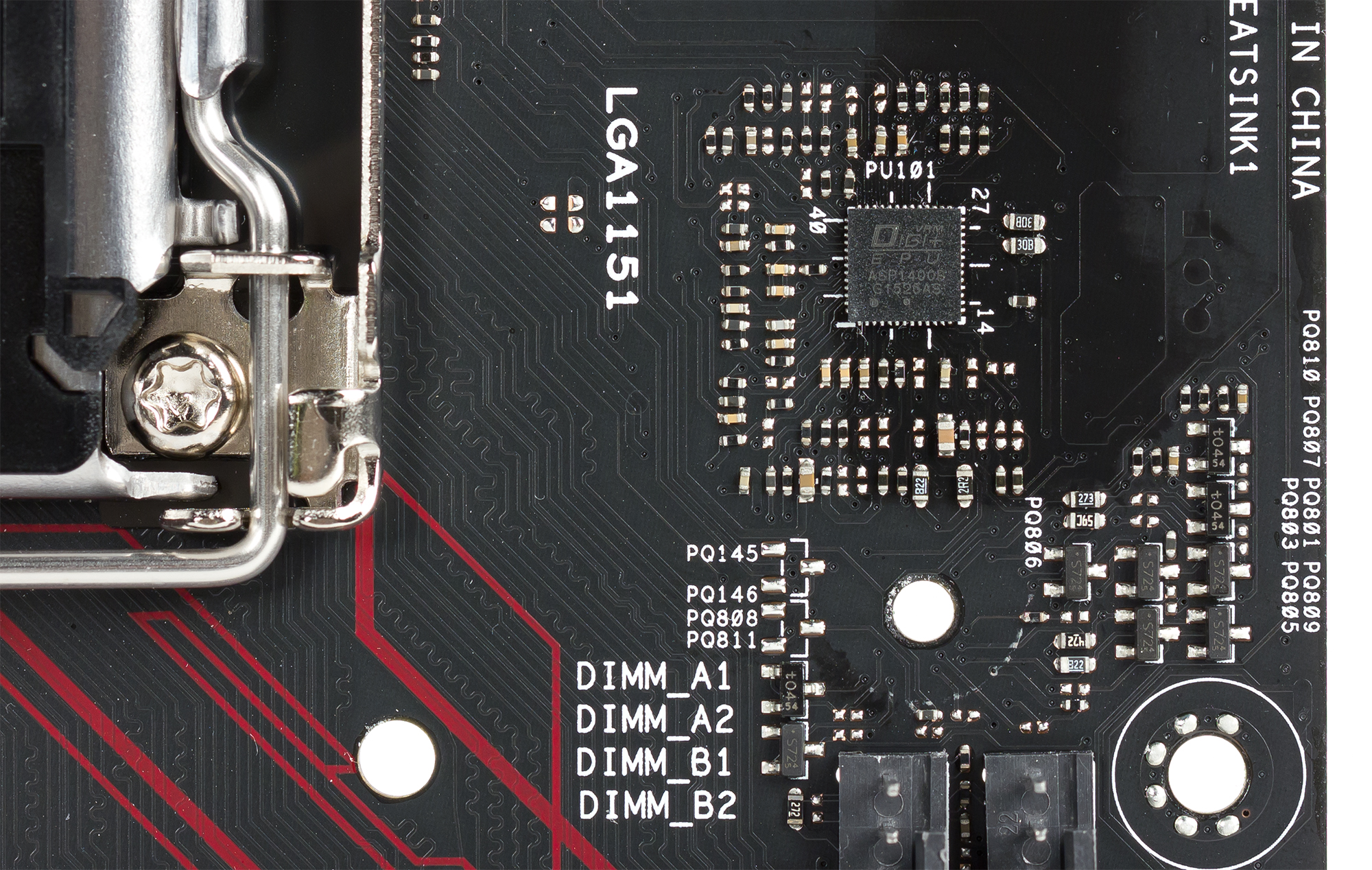

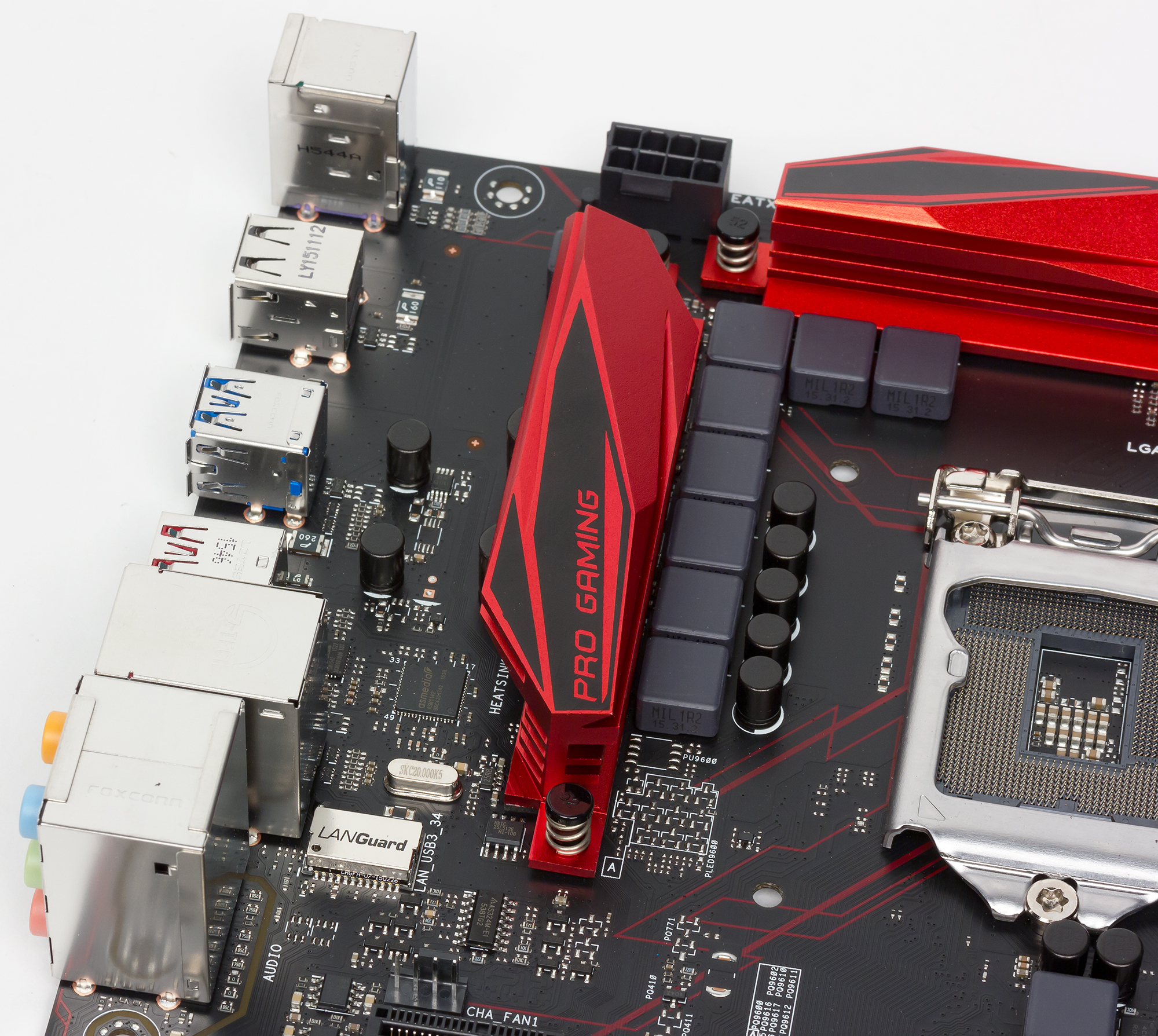

Регулятор напряжения питания процессора на плате является 8-канальным и основан на PWM-контроллере с маркировкой Digi+ VRM ASP1400.


Cами каналы питания построены с использованием дискретных MOSFET-транзисторов.

Система охлаждения

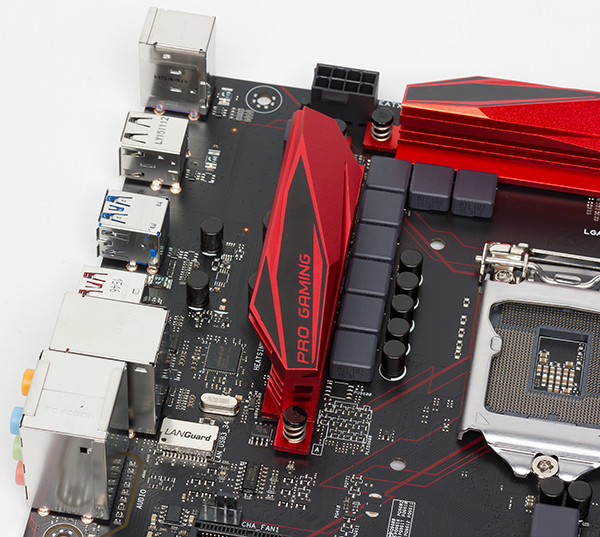

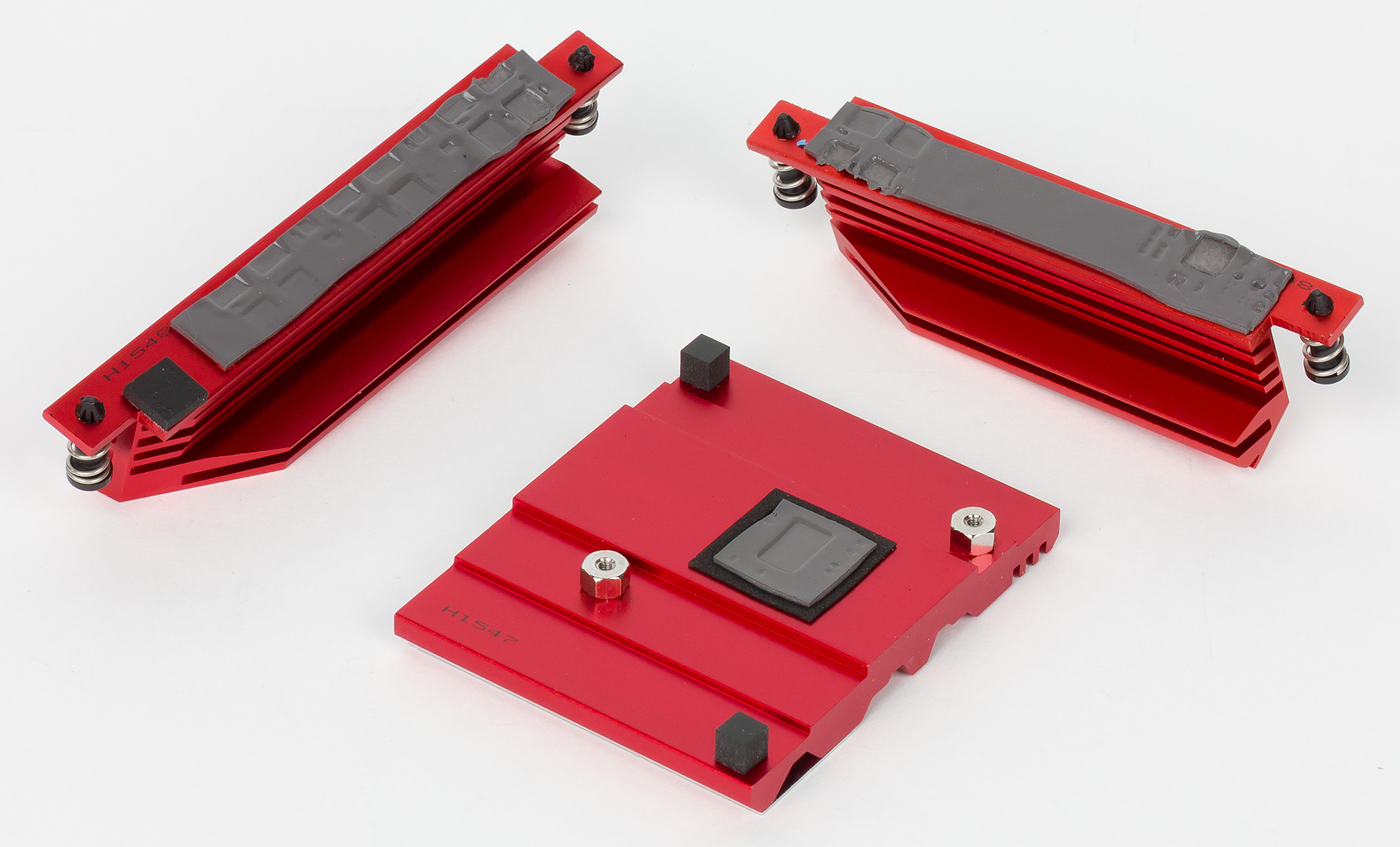

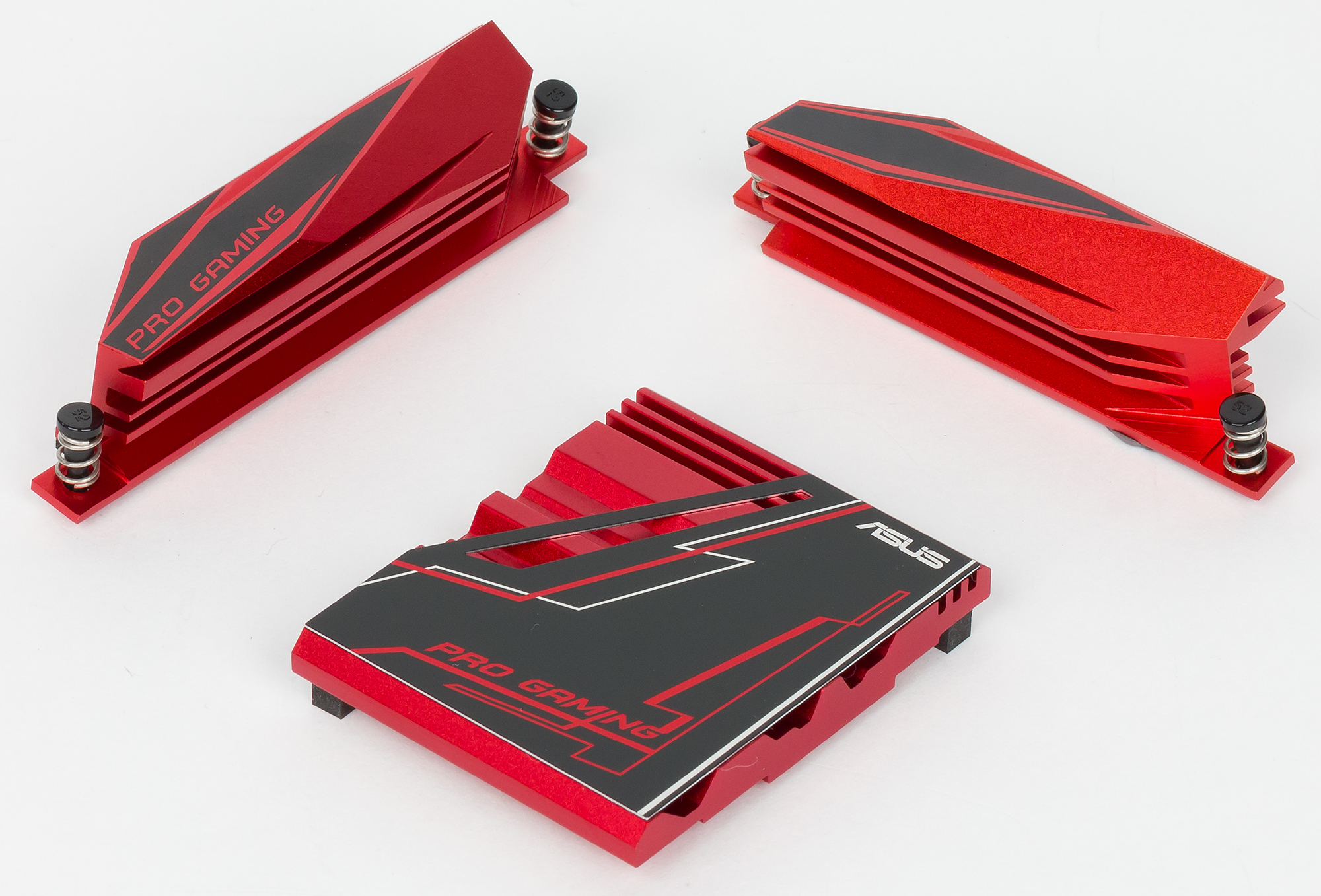

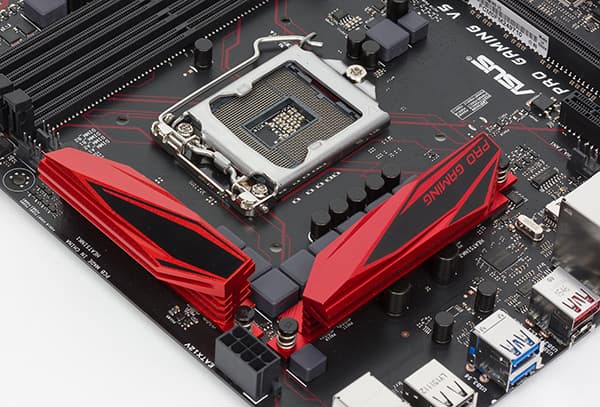

Для охлаждения различных тепловыделяющих компонентов на плате Asus E3 Pro Gaming v5 предусмотрено в совокупности три радиатора. Один отдельный радиатор установлен на чипсете. Еще два радиатора, расположенные по двум сторонам процессорного разъема, закрывают MOSFET-транзисторы регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено четыре четырехконтактных разъема для подключения вентиляторов (включая и вентилятор кулера процессора), а также один специализированный четырехконтактный разъем для подключения системы водяного охлаждения.

Есть на плате и двухконтактный разъем для подключения термодатчика (в комплект не входит).

Аудиоподсистема

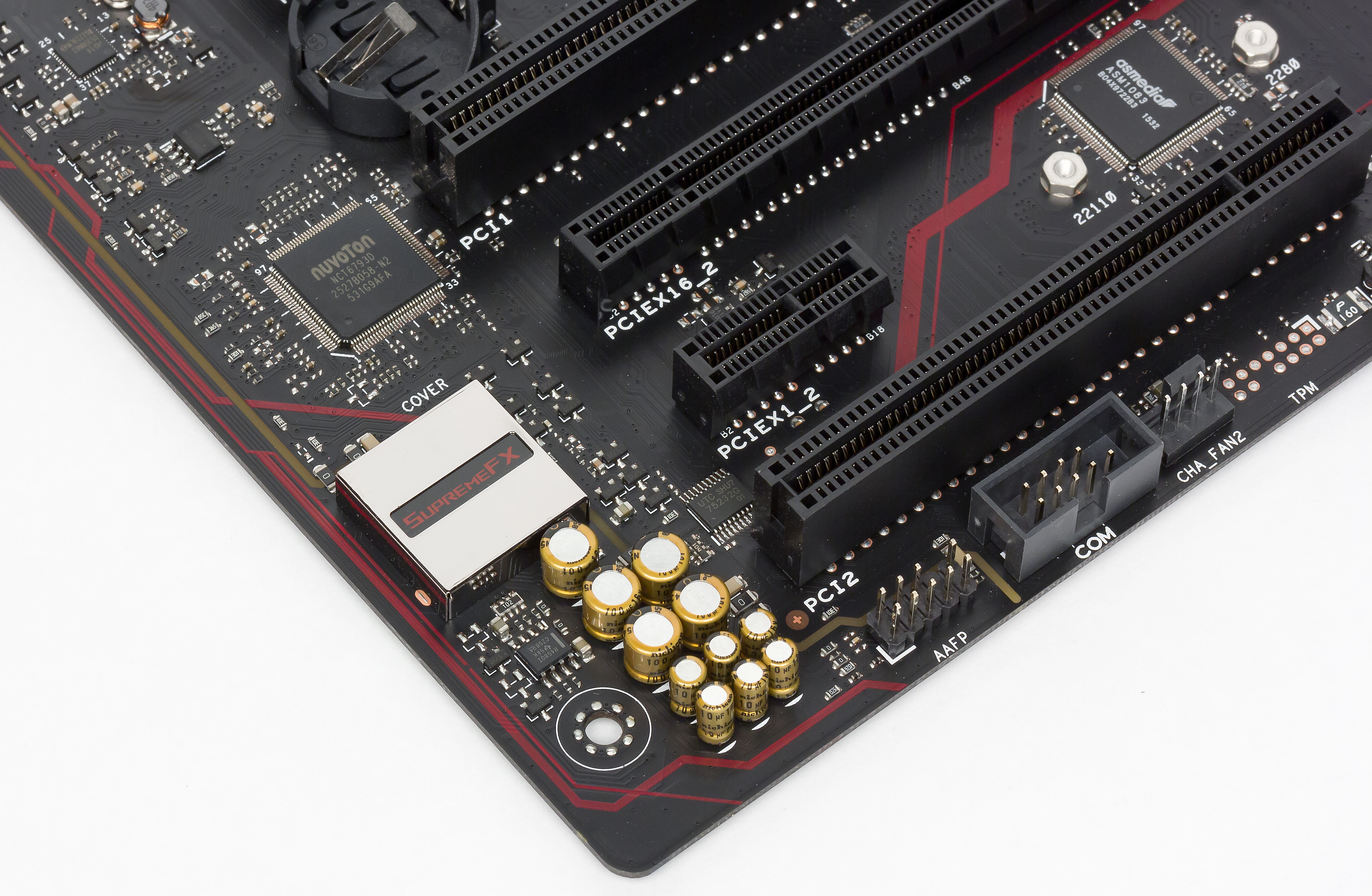

Аудиоподсистема (SupremeFX) платы Asus E3 Pro Gaming v5 основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus E3 Pro Gaming v5 получил оценку «Очень хорошо». И действительно, если посмотреть на результаты тестирования звукового тракта, то они очень неплохие.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−84,5
Хорошо
Динамический диапазон, дБ (А)
84,7
Хорошо
Гармонические искажения, %
0,0062
Очень хорошо
Гармонические искажения + шум, дБ (A)
−78,5
Посредственно
Интермодуляционные искажения + шум, %
0,018
Очень хорошо
Взаимопроникновение каналов, дБ
−78,6
Очень хорошо
Интермодуляции на 10 кГц, %
0,011
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

UEFI BIOS по своему интерфейсу и возможностям по настройке очень похож на UEFI BIOS, который используется на плате Asus B150 Pro Gaming D3. Собственно, это и неудивительно, учитывая схожесть чипсетов Intel B150 и C232, а также схожесть самих плат.

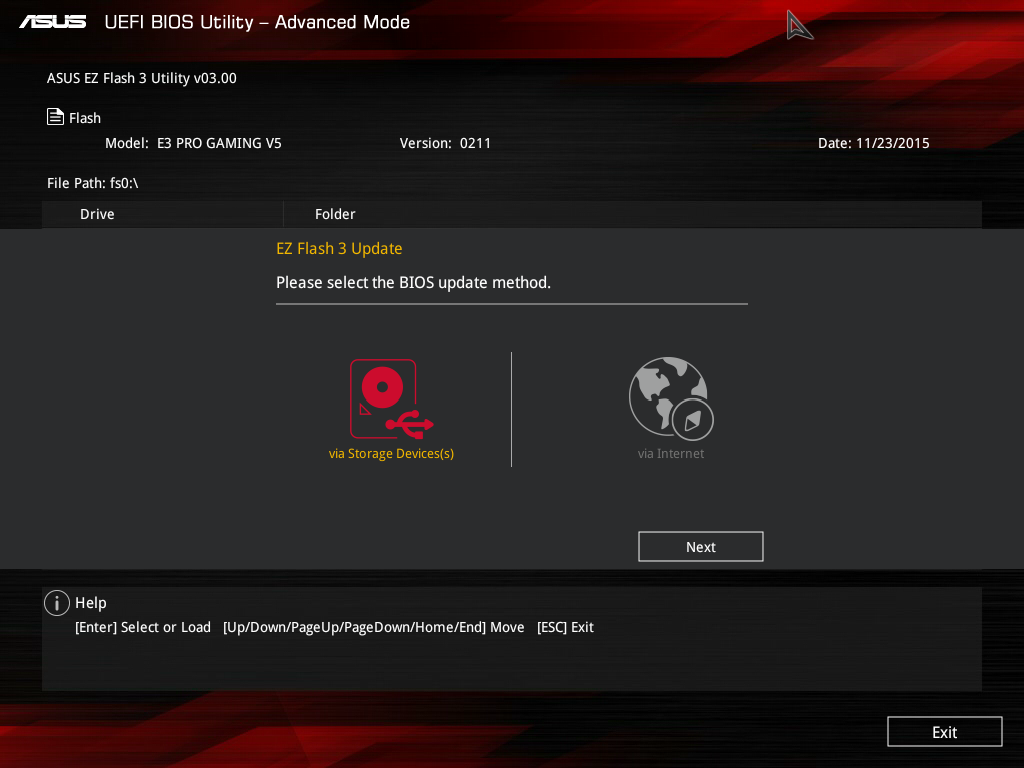

Итак, начнем с того, что, как и на всех платах Asus, на плате Asus E3 Pro Gaming v5 имеется возможность очень просто обновить версию UEFI BIOS, используя для этого традиционную утилиту Asus EZ Flash, встроенную в BIOS. Теперь используется новая версия этой утилиты Asus EZ Flash 3, которая позволяет обновлять UEFI BIOS не только с флэш-накопителя, но и через интернет.

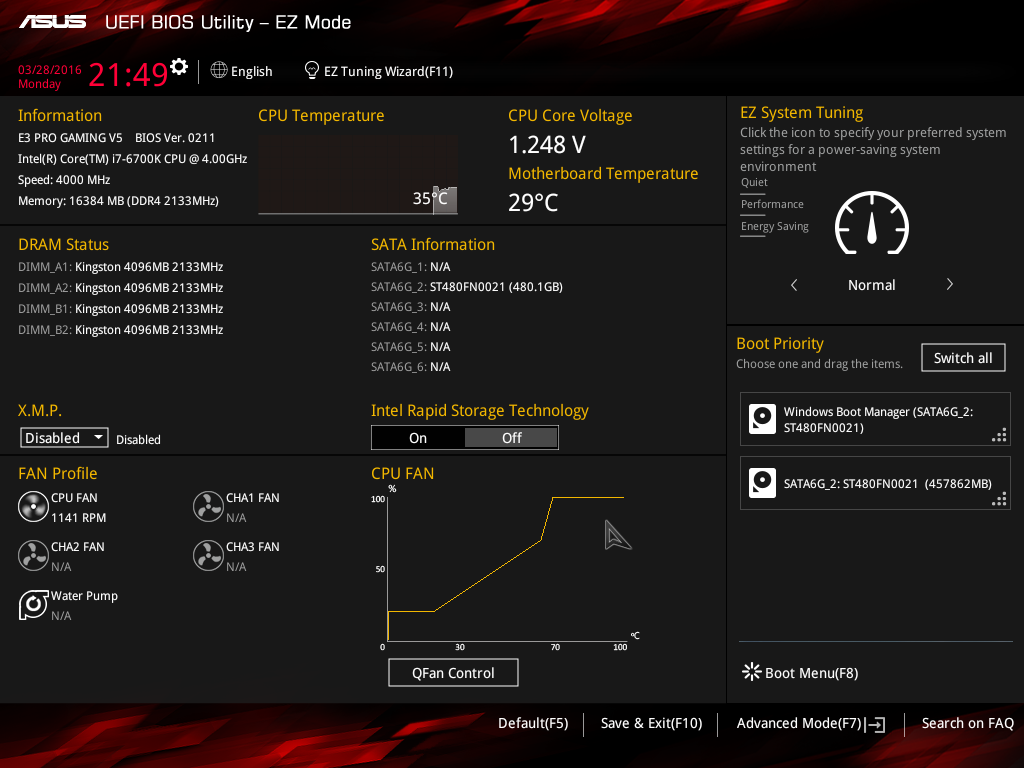

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и расширенный (Advanced Mode).

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров, а тонкая настройка платы и разгон системы доступны только в режиме Advanced Mode.

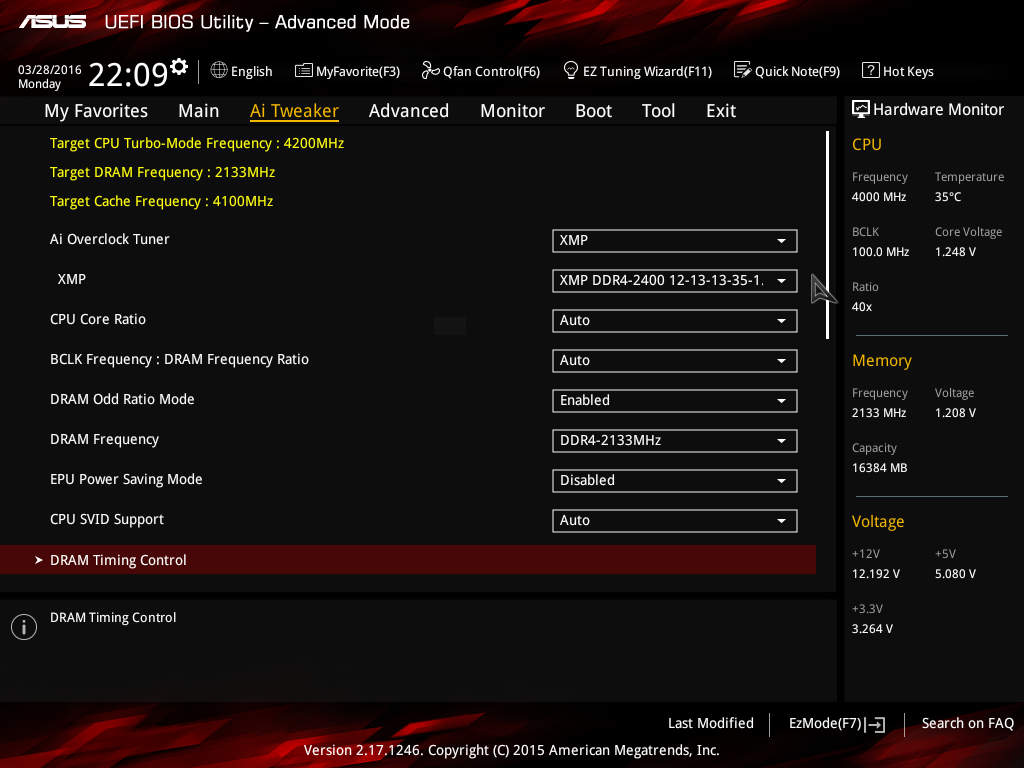

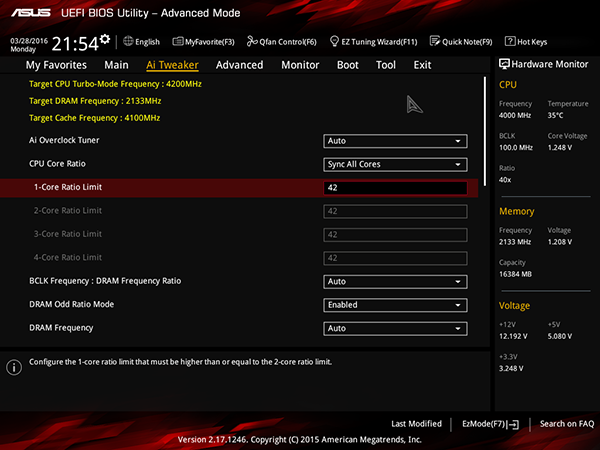

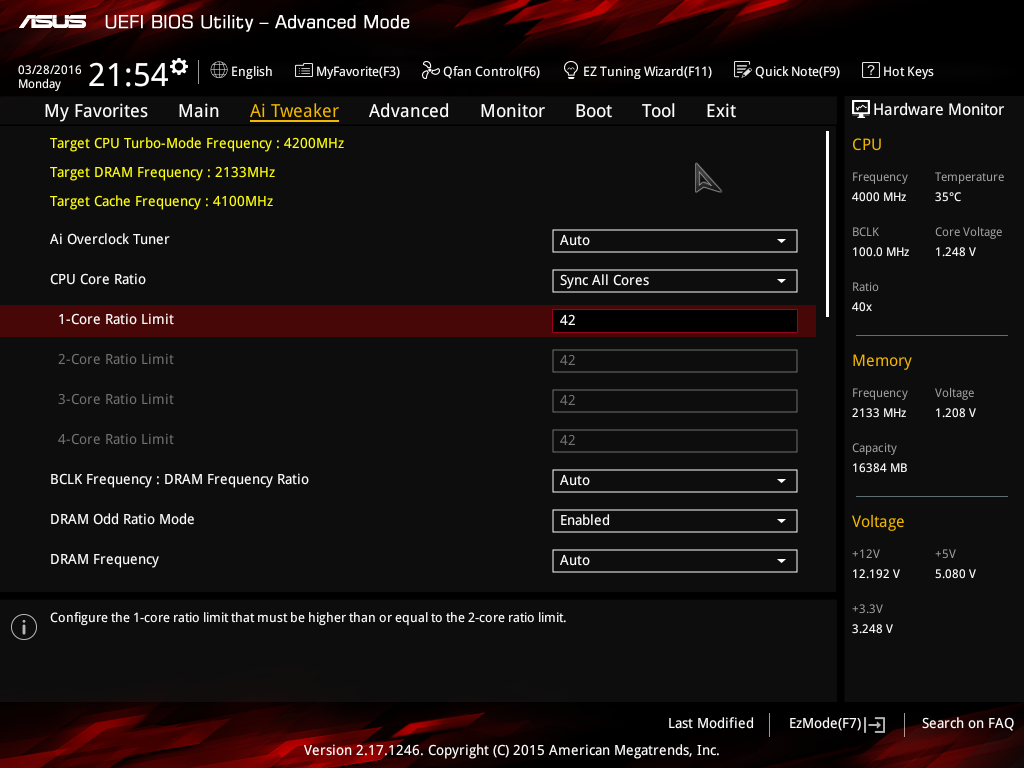

Для разгона процессора и памяти предназначена традиционная вкладка AI Tweaker. Однако давайте вспомним, что чипсет Intel C232 (как и Intel B150) не позволяет разгонять процессор и память. То есть вкладка AI Tweaker в данном случае — это просто дань традиции.

Возможность изменения частоты тактового генератора BCLK в данном случае не предусмотрено, но вот коэффициент умножения ядер процессора можно изменять, причем задавать коэффициент умножения можно как для каждого случая числа загруженных ядер процессора, так и одновременно для всех загруженных ядер процессора.

Однако даже если используется процессор с разблокированным коэффициентом умножения, невозможно выставить коэффициент умножения выше номинального. К примеру, мы тестировали данную плату с процессором Intel Core i7-6700K и максимальный коэффициент умножения, который можно было выставить на плате, был равен 42 (это коэффициент умножения для процессора Intel Core i7-6700K в режиме Turbo Boost).

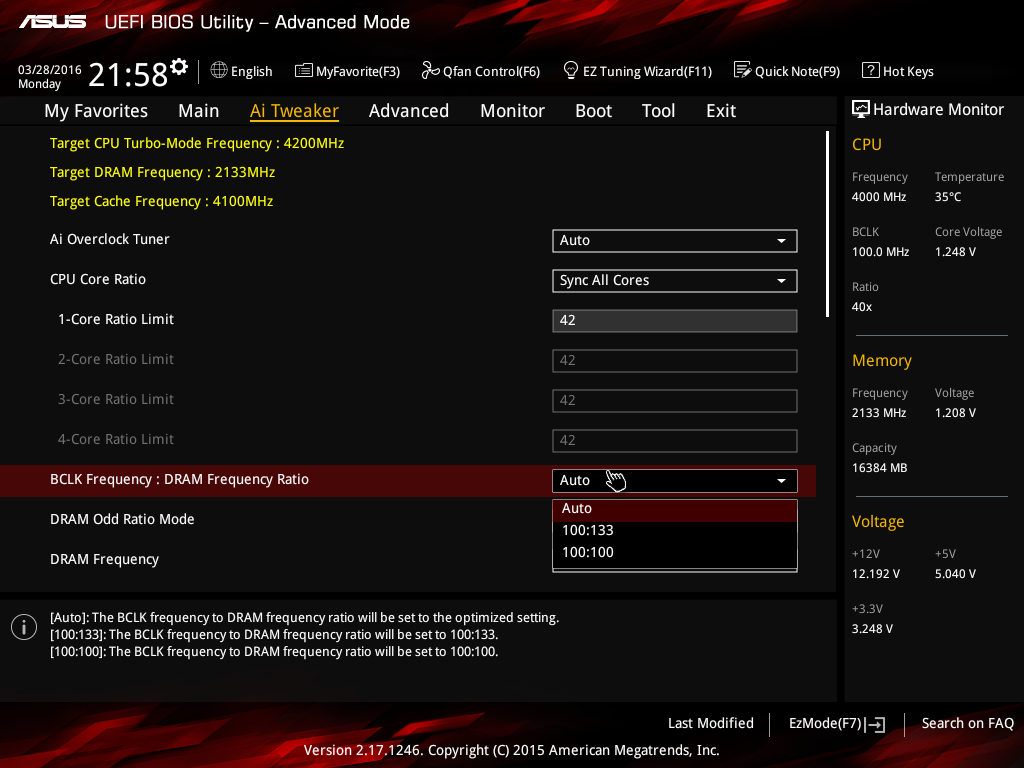

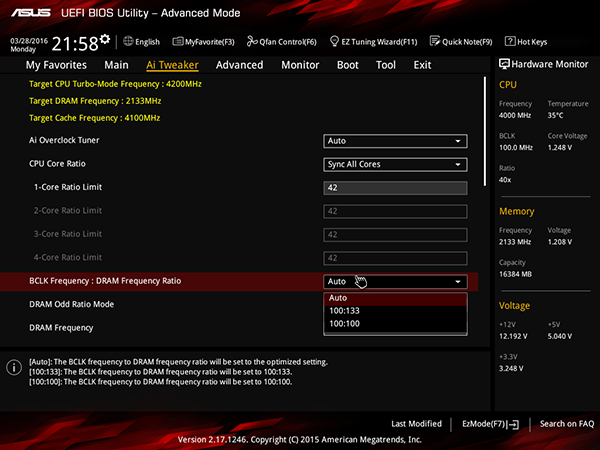

В настройках AI Tweaker можно также задавать коэффициент BCLK Frequency : DRAM Frequency (100:100, 100:133) и настроить работу модулей памяти.

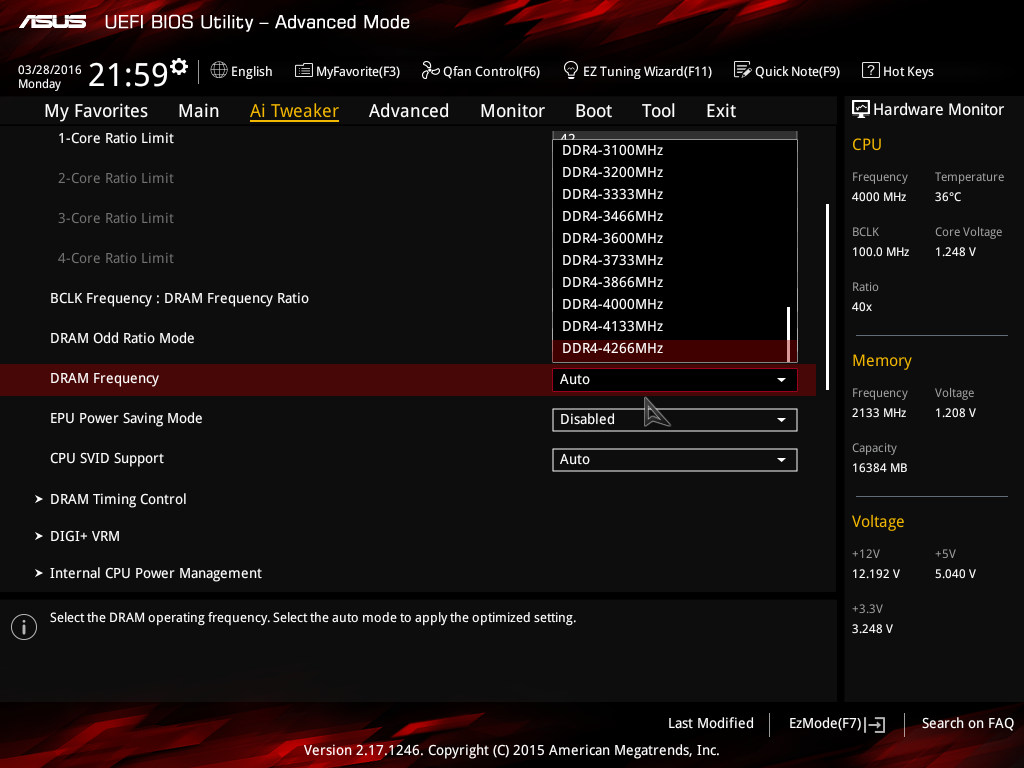

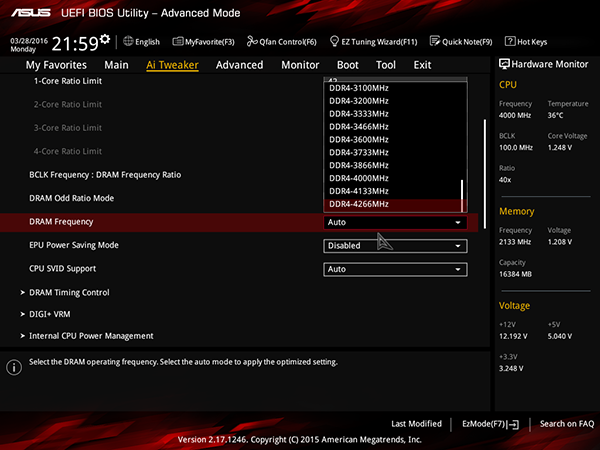

Максимальную частоту модулей памяти DDR4 можно установить равной 4266 МГц — но только установить. Реально максимальная частота памяти составляет 2133 МГц. Напомним, что чипсет Intel C232 не позволяет разгонять память по частоте.

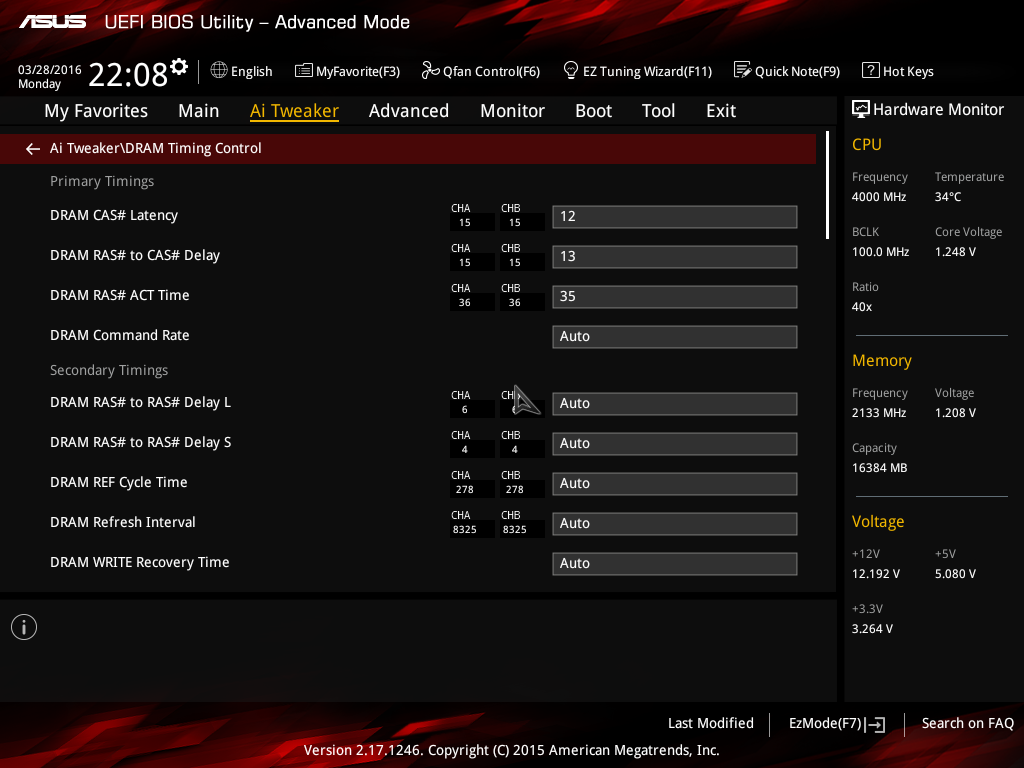

Естественно, предусмотрена возможность настройки таймингов памяти и эти тайминги можно менять, разгоняя таким образом память. Однако, конечно, прирост производительности от такого разгона будет мизерным.

Также отметим, что плата поддерживает XMP-профили памяти. Но поскольку разгон памяти по частоте невозможен, активация XMP профиля памяти приводит лишь к изменению напряжения питания памяти (если это предусмотрено профилем) и изменению таймингов.

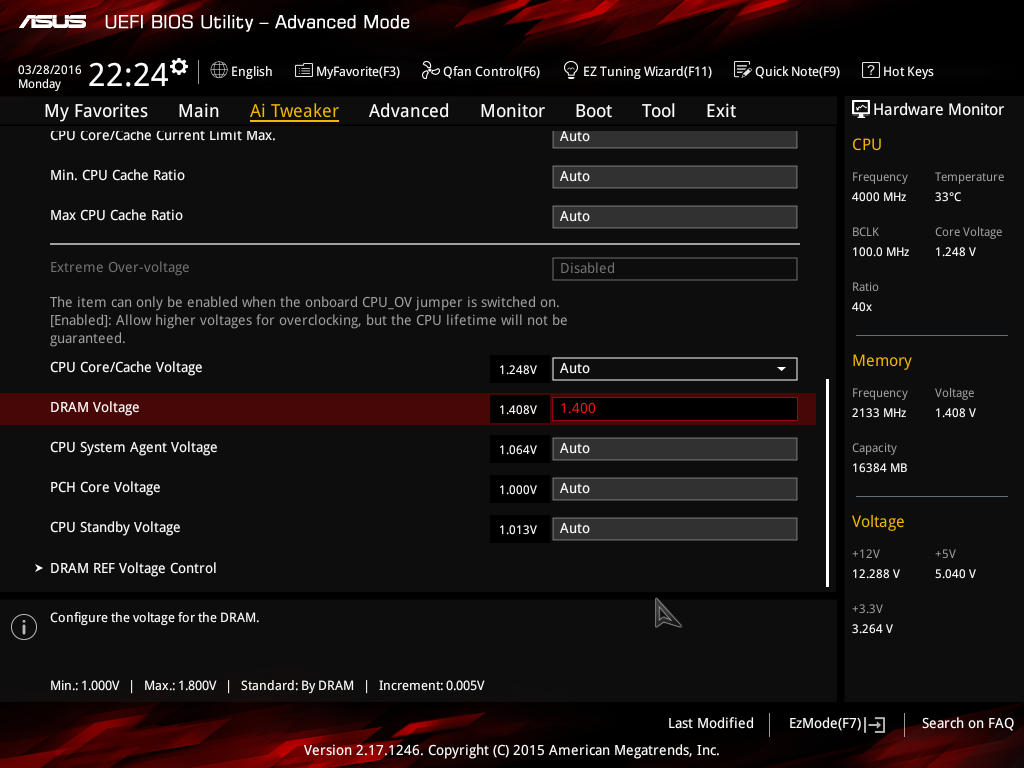

Ну и кроме того, можно настроить напряжение питания процессора, памяти и т. д., а также настроить режим работы регулятора напряжения питания. Остается понять, зачем это нужно, если нет возможности разгона процессора и памяти.

Выводы

В целом плата Asus E3 Pro Gaming v5 не вызывает нареканий. Все, что заявлено, на ней реализовано и работает так, как и должно. Ее оптимально использовать в паре с младшими моделями процессоров Intel Xeon E3-1200 v5 без графического ядра (например, процессором Intel Xeon E3-1220 v5). Можно, конечно, устанавливать и процессоры Intel Core 6-го поколения, но в этом случае теряет смысл главная особенность этой платы, которая заключается именно в поддержке процессоров Intel Xeon E3-1200 v5.

Примерная заявленная стоимость данной платы составляет 180 долларов, и это, конечно, немало. Правда, если ориентироваться именно на процессоры серии Intel Xeon E3-1200 v5, то вряд ли можно найти более дешевый вариант. Вопрос только в том, зачем на них ориентироваться. Возможно, есть геймеры, которые без процессоров Intel Xeon чувствуют себя обделенными, но скорее всего таких немного. Безусловно, если бы сами процессоры серии Intel Xeon E3-1200 v5 были дешевле процессоров Intel Core 6-го поколения, то можно было бы смириться со стоимостью платы. Но не тут то было. Самый дешевый процессор серии Intel Xeon E3-1200 v5, модель E3-1220 v5, стоит примерно 200 долларов. Его можно сопоставить по цене с процессором Intel Core i5-6500, и по производительности, скорее всего, Core i5-6500 будет даже чуть быстрее (за счет более высокой тактовой частоты). При этом для процессора Intel Core i5-6500 можно подобрать более дешевую и не менее функциональную плату.

Одним словом, плата хорошая, но вопрос «зачем?» остается открытым. Впрочем, как минимум Asus E3 Pro Gaming v5 можно позиционировать как бюджетное решение для фанатов процессоров Intel Xeon.
