Недорогая плата Asus B150 Pro Gaming D3


Игровые платы компании Asus можно условно разделить на три сегмента: элитная серия Asus ROG (Republic Of Gamers) на базе топовых чипсетов Intel, более простые платы, которые позиционируются как игровые (серия Pro Gaming), и все остальные, которые хотя и не позиционируются как игровые, вполне могут выступать в этом качестве, поскольку любая плата, которая позволяет установить видеокарту, вполне может служить основой для игрового ПК.

Одну из новых моделей плат серии Asus ROG на чипсете Intel Z170 мы уже рассмотрели. Более того, рассмотрели и одну из топовых моделей серии Pro Gaming (Asus Z170 Pro Gaming). Ну а в этой статье мы рассмотрим одну из плат начального уровня в серии Pro Gaming на недорогом чипсете Intel B150 — модель Asus B150 Pro Gaming D3.

Вообще, чипсет Intel B150 позиционируется компанией Intel как решение для бизнес-сегмента. В сравнении с Intel Z170 его функциональные возможности очень скромны, но, тем не менее, это никак не мешает производителям создавать на его основе игровые материнские платы. Точнее, это не мешает платы на базе чипсета Intel B150 позиционировать как игровые.

Комплектация и упаковка

Поскольку плата Asus B150 Pro Gaming D3 не относится к элитной серии Asus, комплект ее поставки довольно скромный.

Она поставляется в достаточно компактной коробке, на которой рекламируется игра World of Warships. Причем это не просто реклама: купив данную плату и зарегистрировав ее, пользователь получает премиум-аккаунт на 15 дней в игре World of Warships и уникальный корабль.

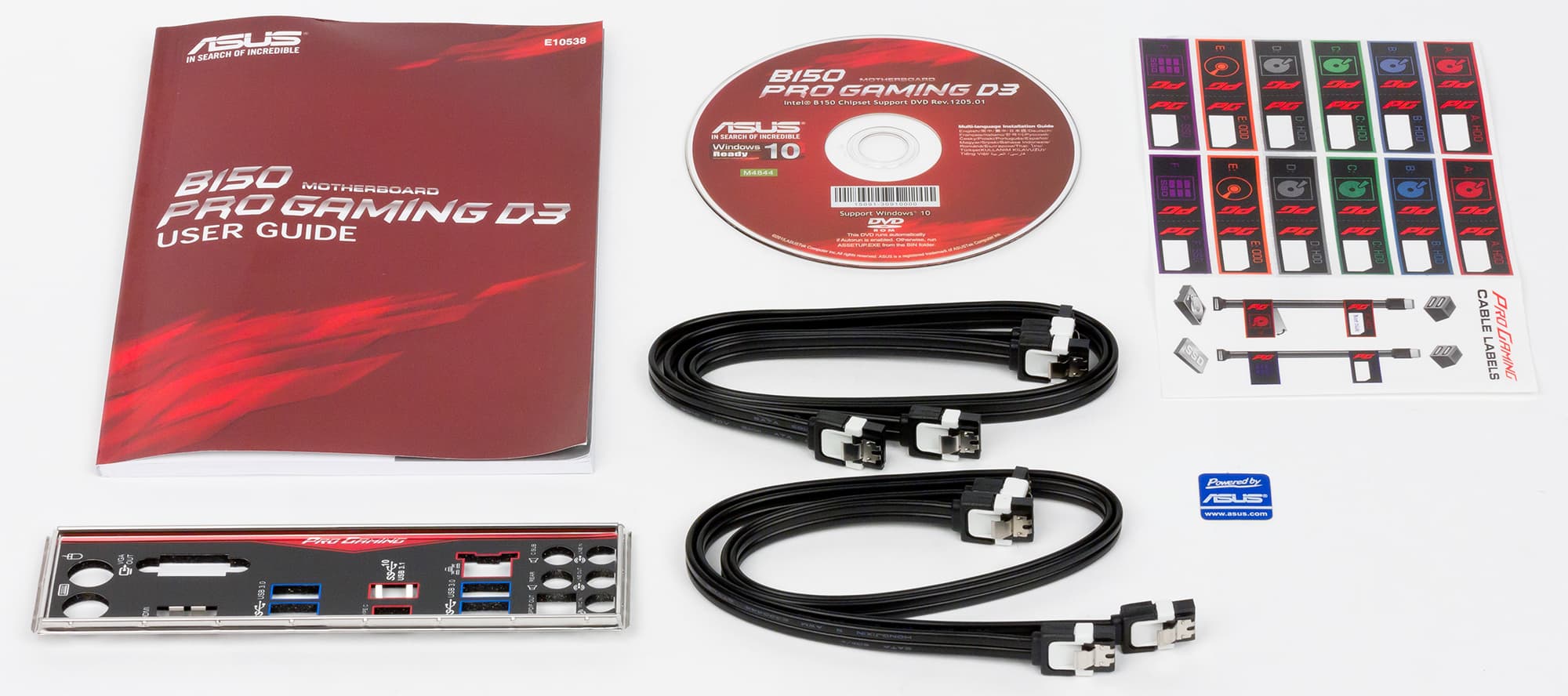

В комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны) и заглушка для задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus B150 Pro Gaming D3 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel B150
Память
4 × DDR3
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x16 (режим работы x4)
2 × PCI Express 3.0 x1
2 × PCI
1 × M.2 (PCIe 3.0 x2 и SATA)
SATA-разъемы
6× SATA 6 Гбит/с
USB-порты
6 × USB 3.0
6 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)

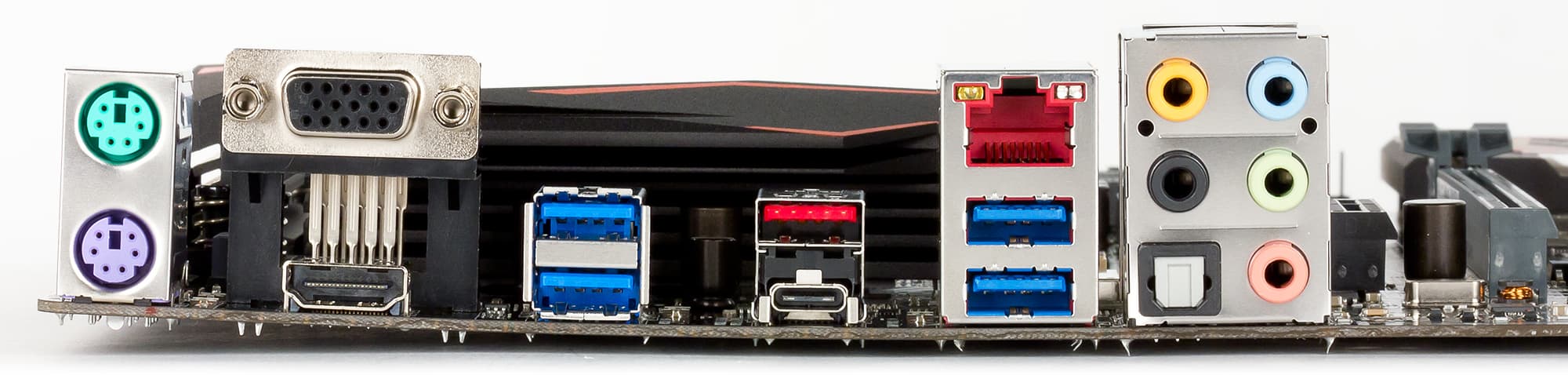

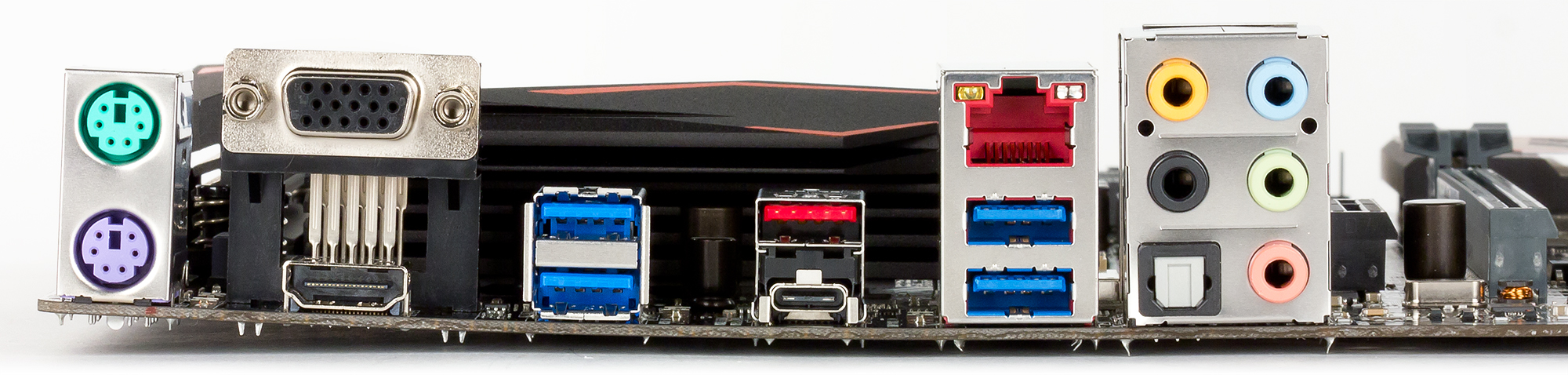

Разъемы на задней панели
4 × USB 3.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × HDMI 1.4
1 × VGA (D-Sub)
1 × RJ-45
2 × PS/2
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
5 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
1 × разъем ROG extension
Форм-фактор
ATX (305×236 мм)
Средняя цена
T-12854241
Розничные предложения L-12854241-10

Форм-фактор

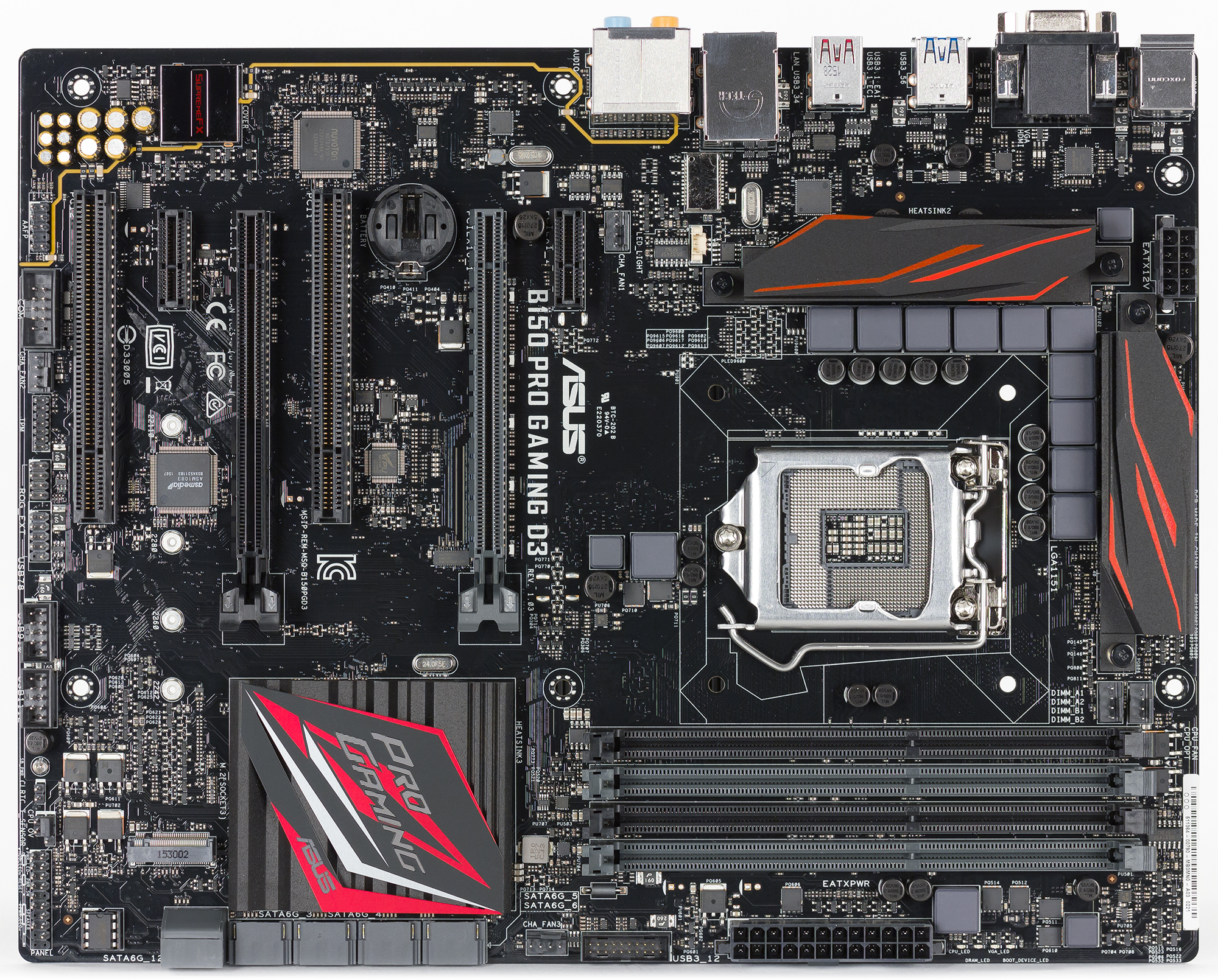

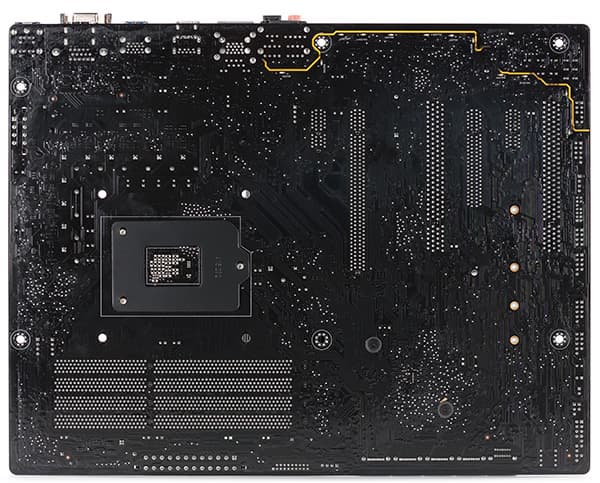

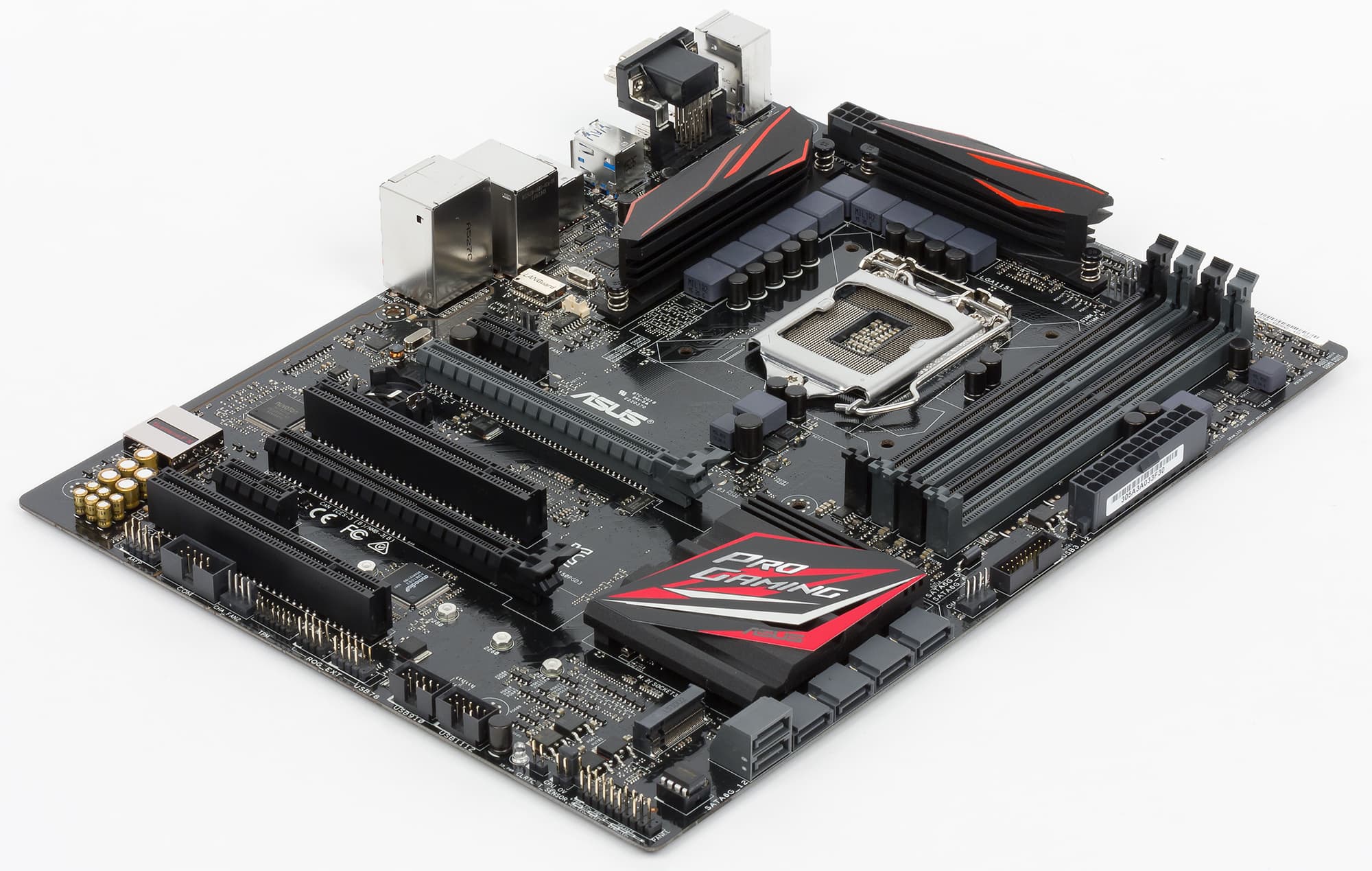

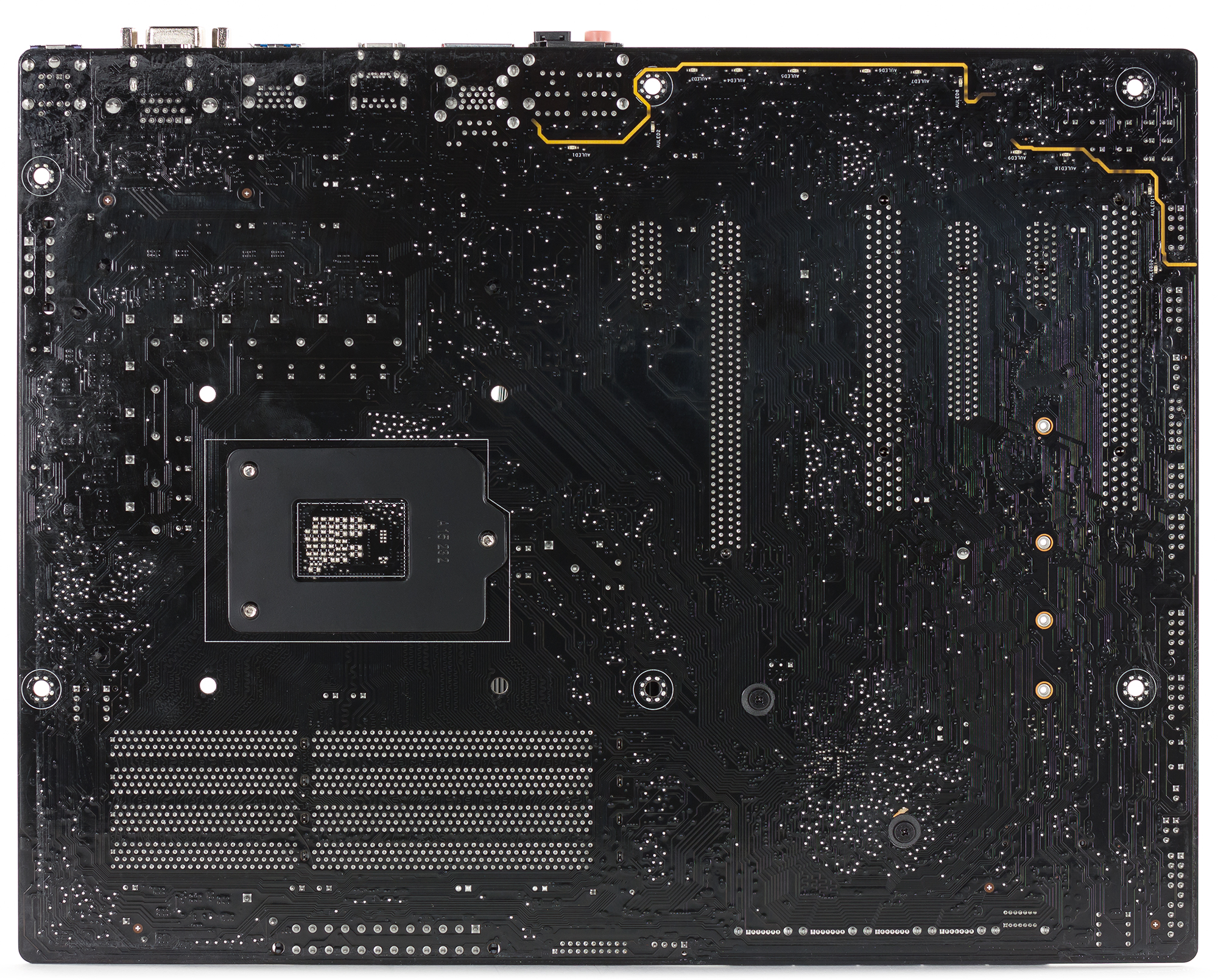

Плата Asus B150 Pro Gaming D3 выполнена в форм-факторе ATX (305×236 мм), то есть она немного у́же,чем стандартная плата форм-фактора ATX (305 ×244 мм). Для монтажа платы в корпус предусмотрены только шесть отверстий.


Чипсет и процессорный разъем

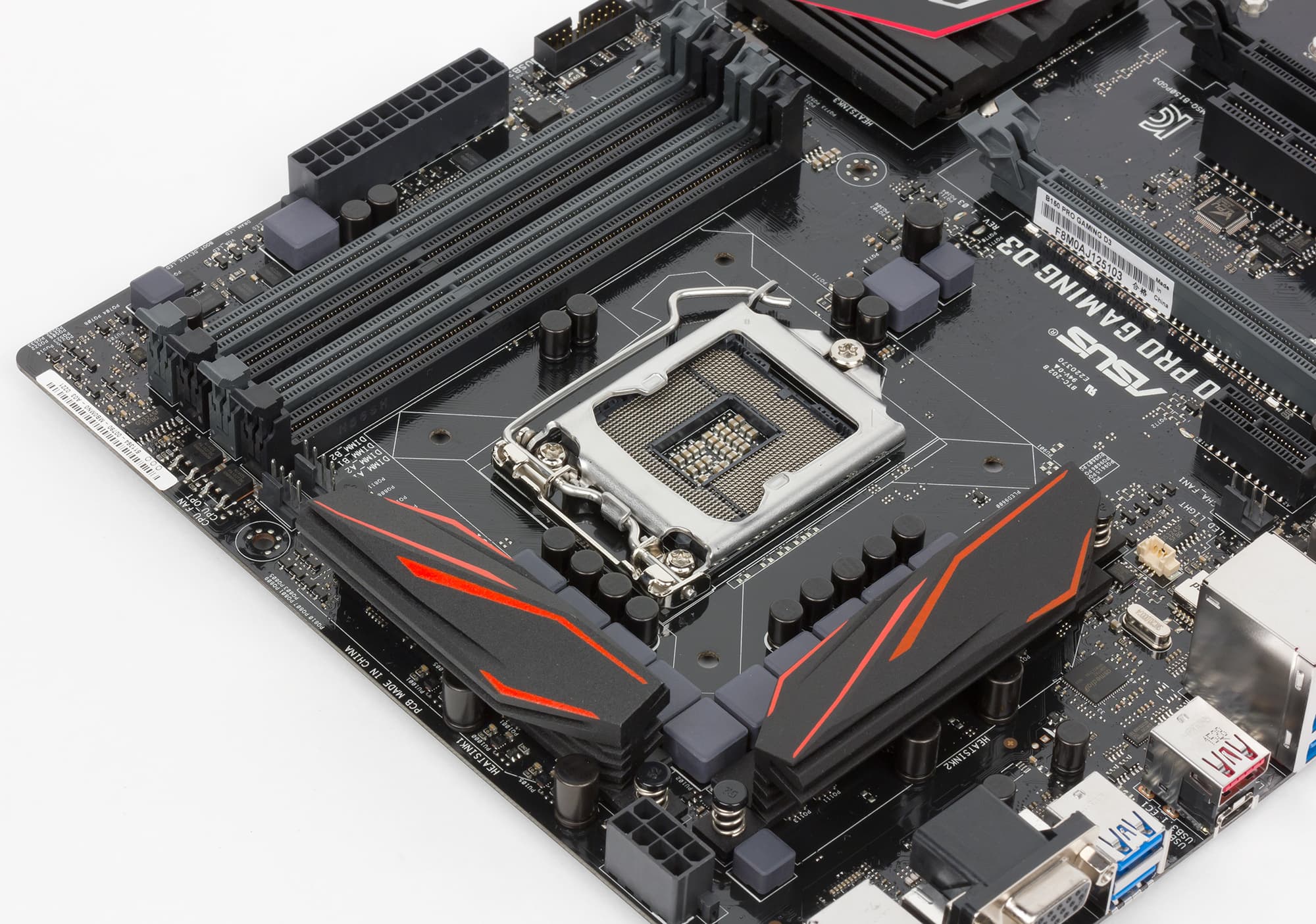

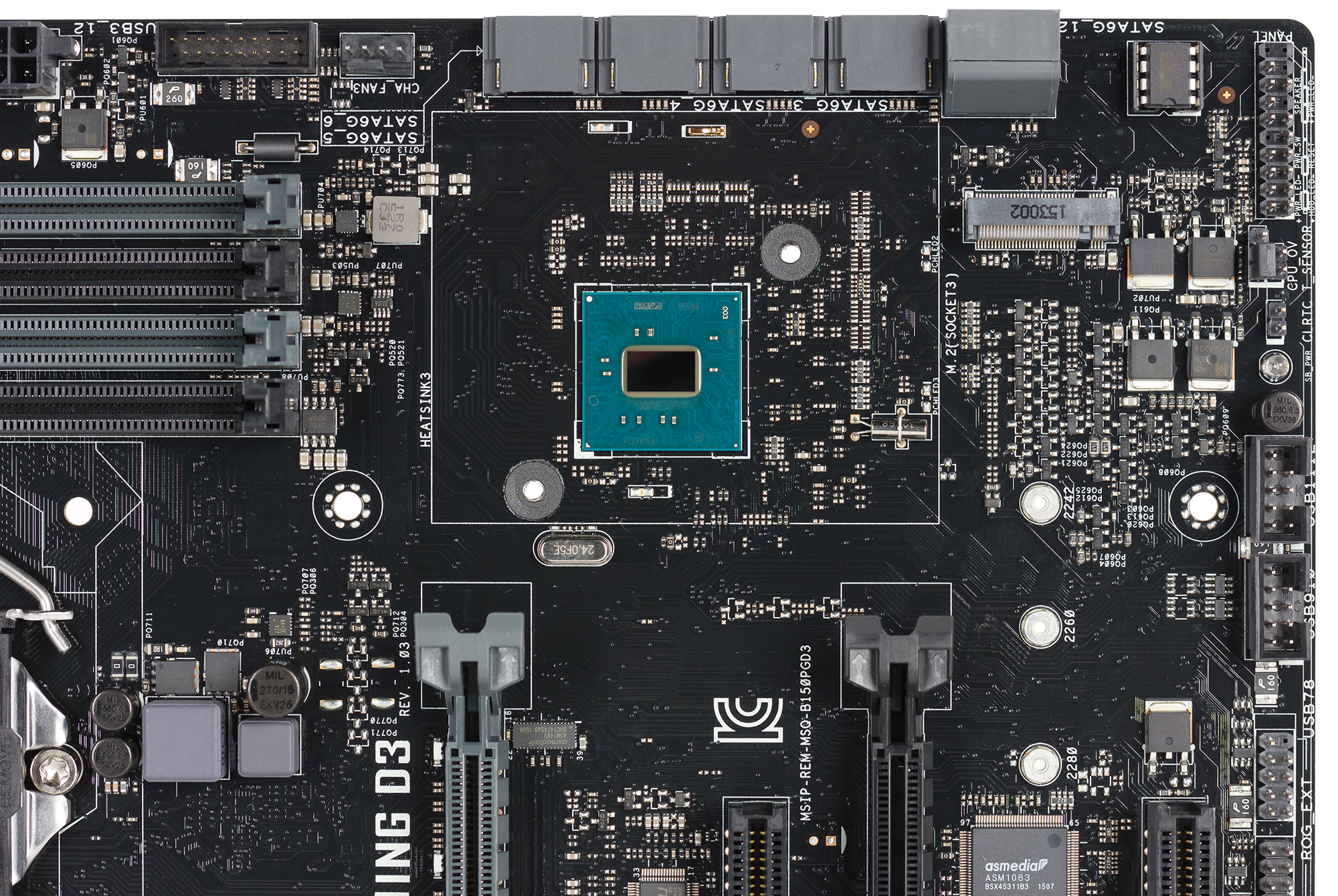

Плата Asus B150 Pro Gaming D3 основана на новом чипсете Intel B150 и поддерживает только процессоры Intel Core 6-го поколения (кодовое наименование Skylake-S) с разъемом LGA1151.


Память

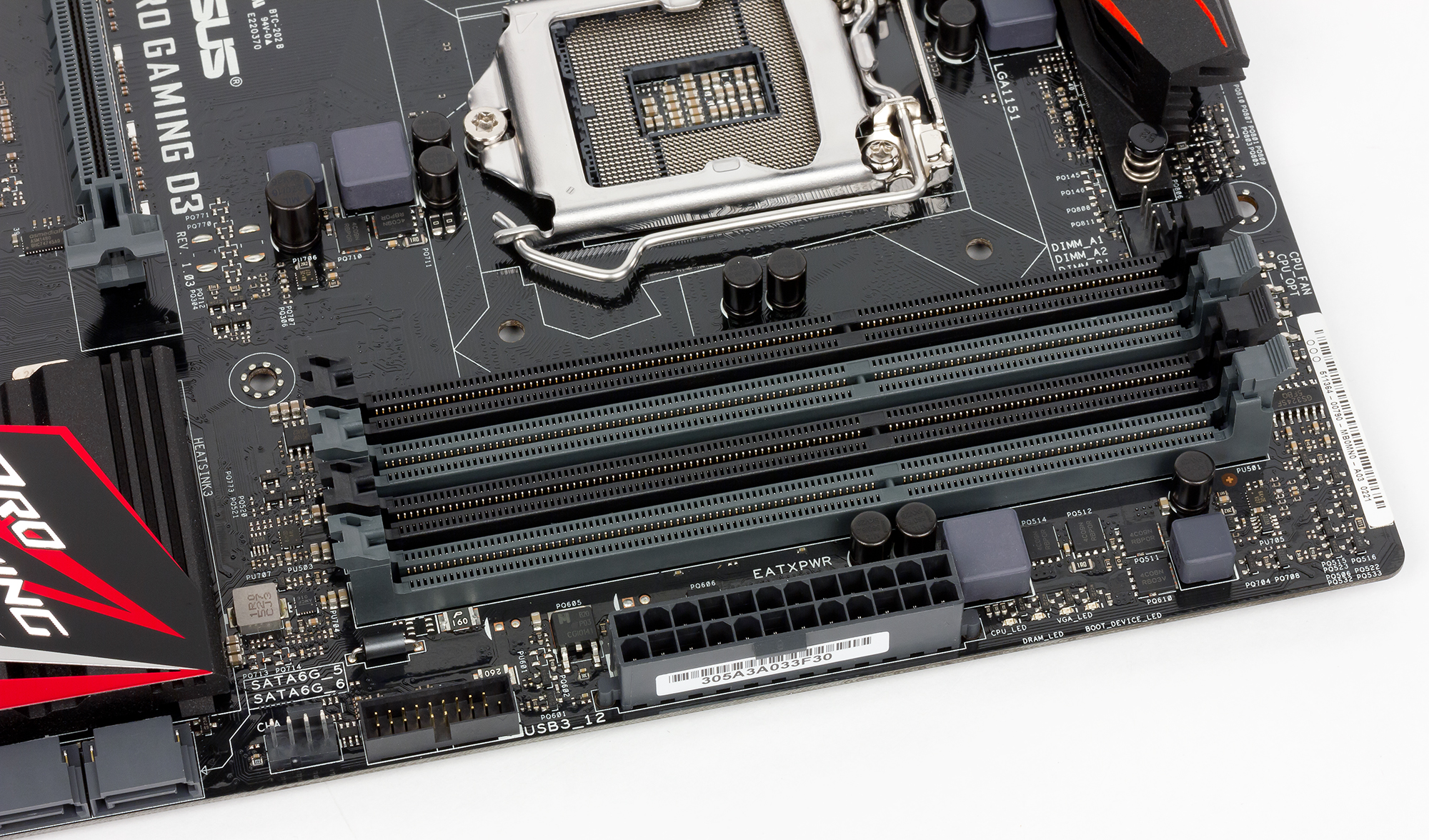

Для установки модулей памяти на плате Asus B150 Pro Gaming D3 предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR3 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Напомним, что процессоры Skylake-S имеют два встроенных контроллера памяти и поддерживают и память DDR4, и память DDR3. Понятно, что в топовых решениях производители материнских плат реализуют поддержку памяти DDR4, а в бюджетном сегменте — DDR3. Вообще, согласно спецификации Intel, процессоры Skylake-S поддерживают память DDR3 с пониженным напряжением питания (DDR3L), но понятно, что преодолеть это ограничение производителям материнских плат не составляет труда. И плата Asus B150 Pro Gaming D3 поддерживает самую обычную память DDR3 с напряжением питания 1,5 В.

Также стоит отметить, что чипсет Intel B150 не поддерживает функцию разгона памяти, и для платы Asus B150 Pro Gaming D3 максимальная частота модулей памяти DDR3 составляет 1866 МГц.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Asus B150 Pro Gaming D3 имеется два слота с форм-фактором PCI Express x16, два слота PCI Express 3.0 x1, два слота PCI и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.

Первый (от процессорного разъема) слот с форм-фактором PCI Express x16 реализован с использованием 16 линий PCIe 3.0 процессора Skylake-S, то есть представляет собой слот PCI Express 3.0 x16.

Второй слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel B150. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата Asus B150 Pro Gaming D3 поддерживает только технологию AMD CrossFireX (не Nvidia SLI), что естественно при таком наборе слотов.

Два слота PCI Express 3.0 x1 реализованы через чипсет Intel B150.

Поскольку чипсет Intel B150 не имеет поддержки шины PCI, слоты PCI реализованы через мост PCIe—PCI: ASMedia ASM1083.

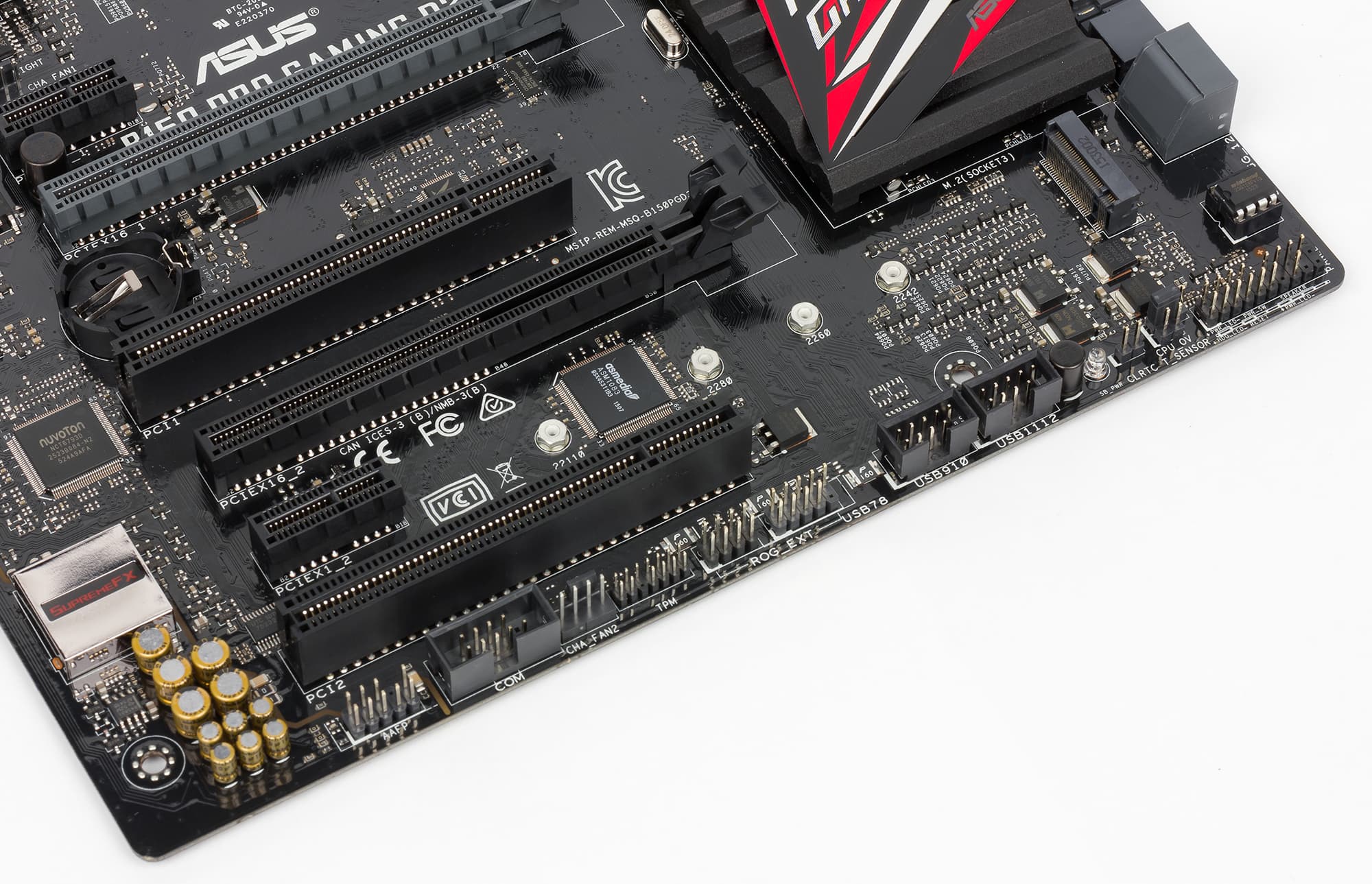

Разъем M.2 поддерживает устройства PCIe и SATA. Для его реализации используется два чипсетных порта PCIe 3.0 или порт SATA 6 Гбит/с, что обеспечивает пропускную способность в 16 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход HDMI 1.4 (4096×2160@24 Гц) и VGA (1920×1200@60 Гц). К плате можно одновременно подключить два монитора.

По поводу видеовыхода VGA (разъем D-Sub) напомним, что в процессоре Skylake-S более нет шины FDI для соединения с чипсетом, и видеовыход VGA реализуется путем дополнительного преобразования цифрового видеовыхода в аналоговый.

SATA-порты

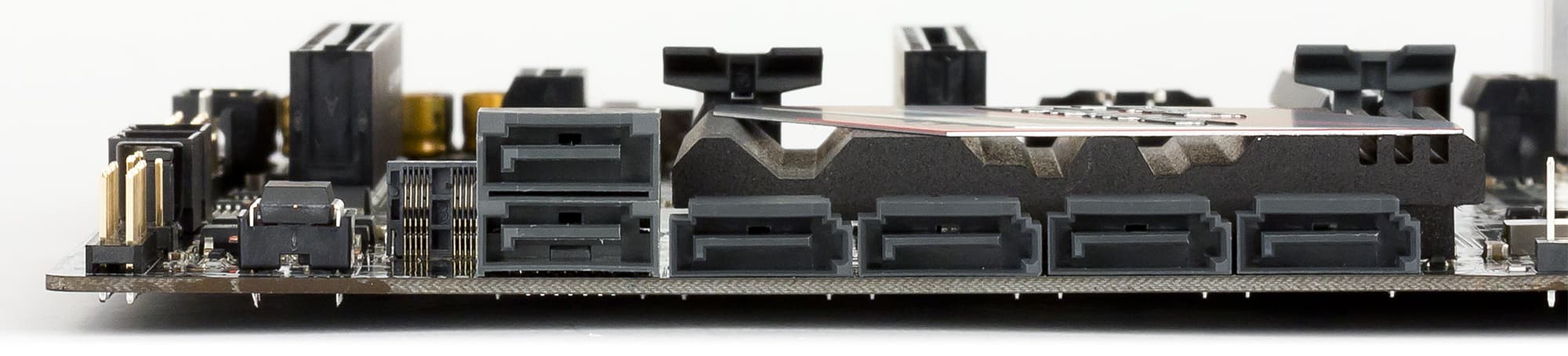

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы через чипсет.

SATA- порты поддерживают только режим AHCI (режим RAID не поддерживается чипсетом Intel B150).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel B150 (напомним, что чипсет поддерживает до 12 портов USB, из которых до 6 портов могут быть USB 3.0). Четыре порта USB 3.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и шести портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и три разъема USB 2.0.

Для реализации двух портов USB 3.1 на плате используется двухпортовый контроллер ASMedia ASM1142. Причем этот контроллер подключен к чипсету только одной линией PCIe 3.0. Это замечание важно, поскольку в топовых моделях плат Asus подключение контроллера ASMedia ASM1142 к чипсету производится по двум линиям PCIe 3.0.

Отметим, что оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type A, а другой — симметричный разъем Type C.

Сетевой интерфейс

Для подключения к сети на плате Asus B150 Pro Gaming D3 имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет).

Как это работает

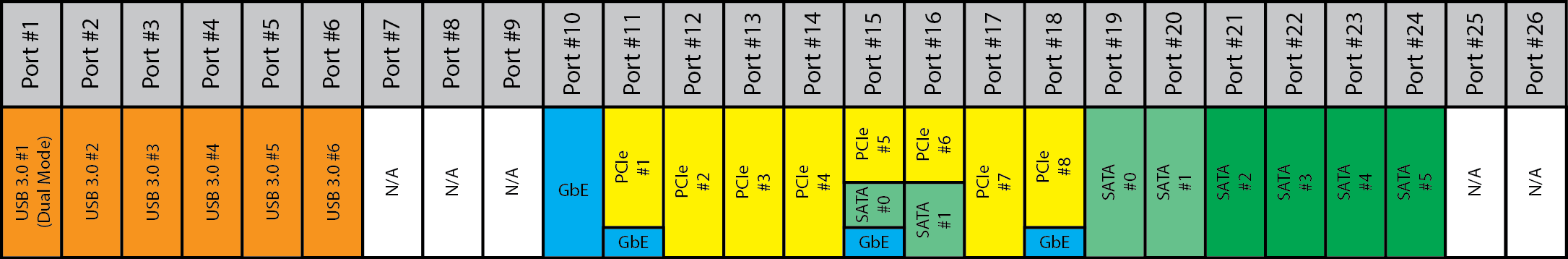

По возможностям чипсет Intel B150 существенно уступает Intel Z170. Так, в Intel B150 имеется только 8 портов (линий) PCIe 3.0, до 6 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. Еще один высокоскоростной порт чипсета специально выделен для PHY-уровня сетевого контроллера (если таковой используется). В отличие от чипсета Intel Z170, где часть высокоскоростных портов ввода/вывода разделяются между портами USB 3.0 и PCIe 3.0, а также между портами PCIe 3.0 и SATA 6 Гбит/с, в чипсете Intel B150 все предельно просто и ничего не разделяется. Исключение составляют лишь два порта (#15 и #16), которые могут быть портами PCIe 3.0 или SATA 6 Гбит/с. Схема распределения высокоскоростных портов ввода/вывода чипсета Intel B150 приведена на рисунке:

Теперь посмотрим, как реализованы возможности чипсета Intel B150 на плате Asus B150 Pro Gaming D3.

Как мы уже отмечали, на ней реализовано шесть чипсетных портов USB 3.0, шесть отдельных чипсетных портов SATA 6 Гбит/с. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA устройства. То есть с учетом возможностей чипсета Intel B150 SATA-портов не хватает.

Также имеется контроллер ASMedia ASM1142 под который требуется один порт PCIe 3.0, разъем M.2, под который требуется еще два порта PCIe 3.0. Кроме того, под мост PCIe-PCI требуется еще один порт PCIe 3.0. Добавим к этому наличие слота PCI Express 3.0 x4 и двух слотов PCI Express 3.0 x1. В результате получаем, что требуется 10 портов PCIe 3.0, то есть портов PCIe также не хватает.

Нехватка портов SATA в данном случае решается следующим образом. Один из SATA-портов, реализованных на плате, выполнен разделяемым с разъемом M.2. То есть когда в разъем M.2 устанавливается SATA-устройство, разделяемый с этим разъемом порт SATA 6 Гбит/с будет недоступен. Причем, сделать это можно без использования дополнительных переключателей линия SATA, поскольку в чипсете Intel B150 два порта SATA могут бить реализованы или на портах #19 и #20, или на портах #15 и #16. То есть если, к примеру, порт #15 работает в режиме SATA, то порт #19 будет недоступен, а если используется порт #19 в режиме SATA, то порт #15 будет доступен только в режиме PCIe.

Далее, нехватка портов PCIe на плате Asus B150 Pro Gaming D3 решается следующим образом. Под слот PCI Express 3.0 x4 и два слота PCI Express 3.0 x1 в совокупности выделяется только четыре чипсетных порта PCI 3.0. Соответственно, если слот PCI Express 3.0 x4 работает в режиме x4, то два слота PCI Express 3.0 x1 будут недоступны. Возможен также и вариант, когда используются и слоты PCI Express 3.0 x1, и слот PCI Express 3.0 x4, но в режиме x2.

С учетом такого разделения количество задействованных чипсетных портов PCIe составит уже 8, то есть ровно столько, сколько и имеется у чипсета.

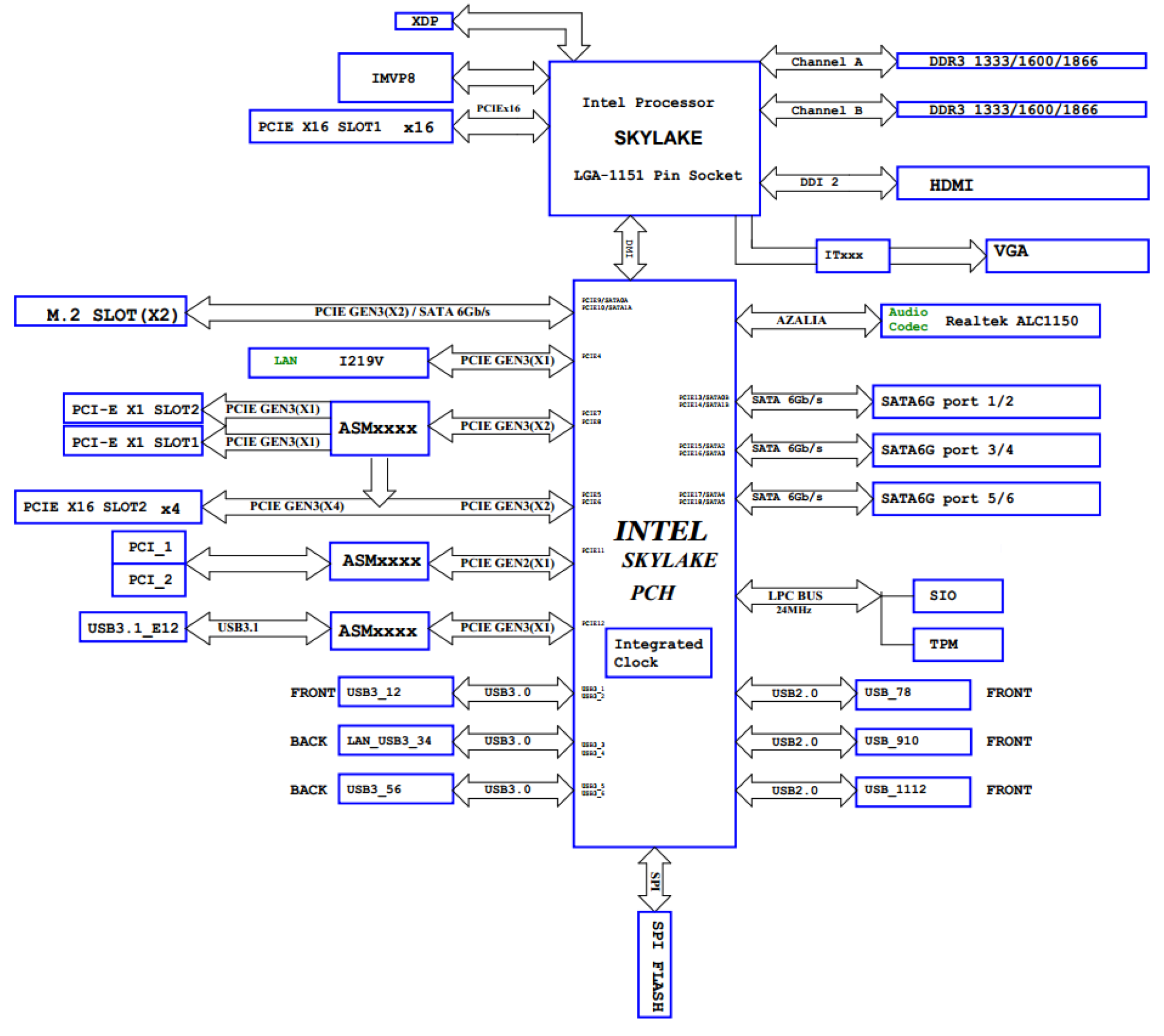

Блок-схема платы Asus B150 Pro Gaming D3 показана на рисунке.

Дополнительные особенности

С дополнительными функциями на плате Asus B150 Pro Gaming D3 все предельно просто: их нет. Нет тут ни отдельных кнопок включения и перезагрузки, ни индикатора POST-кодов и пр.

Имеется лишь два переключателя (перемычки): Clear CMOS (для сброса настроек BIOS) и CPU Over Voltage. Причем зачем нужна перемычка CPU Over Voltage, которая предназначена для разгона процессора и позволяет увеличивать напряжение на процессоре в более широких пределах, совершенно непонятно, поскольку чипсет Intel B150 не допускает разгона процессора.

Также, пожалуй, стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения панели Asus Front Base, приобретаемой отдельно.

Система питания

Как и большинство плат, модель Asus B150 Pro Gaming D3 имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

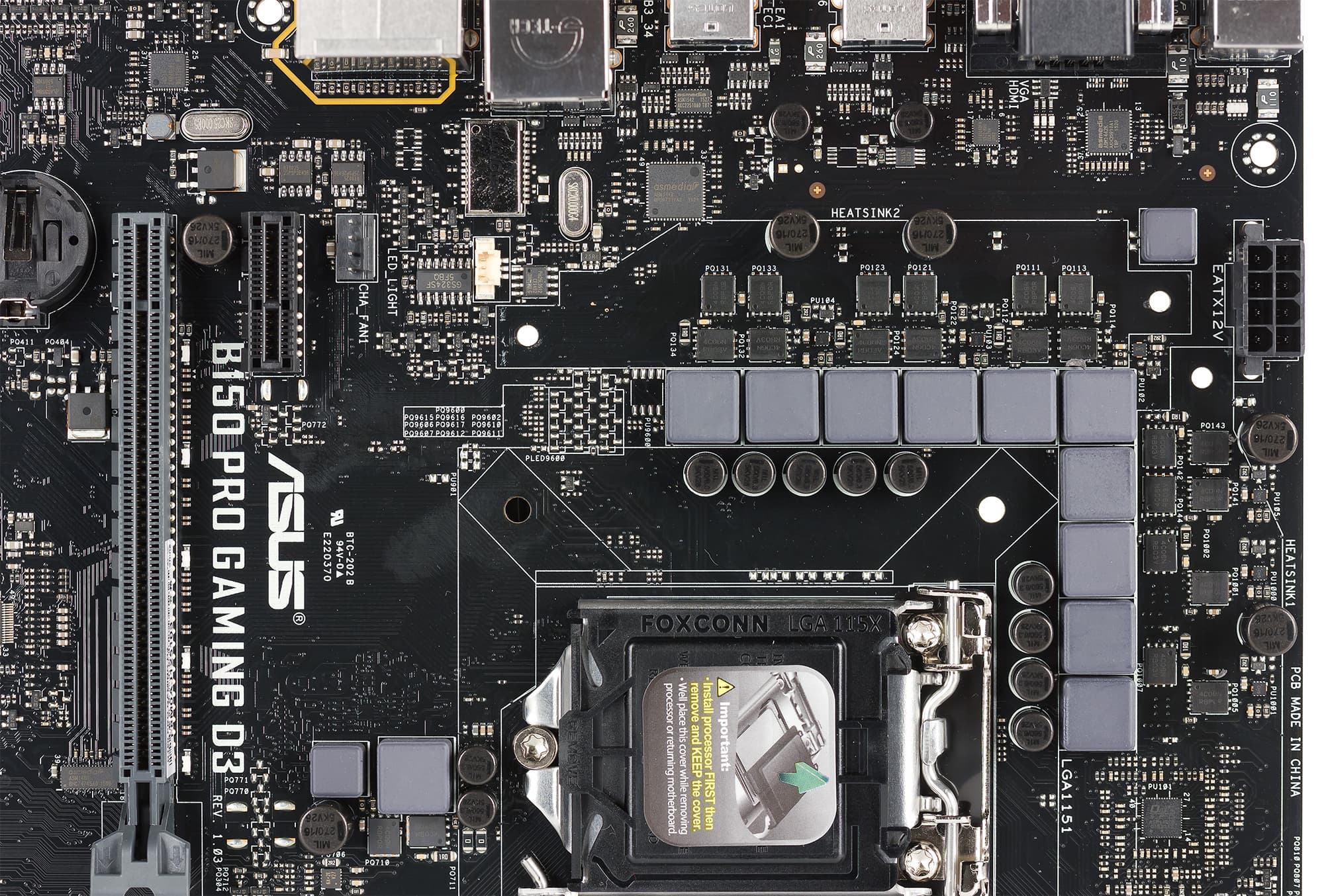

Регулятор напряжения питания процессора на плате является 10-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1400. Cами каналы питания построены с использованием дискретных MOSFET-транзисторов NTMFS4C09N компании On Semiconductor.

Система охлаждения

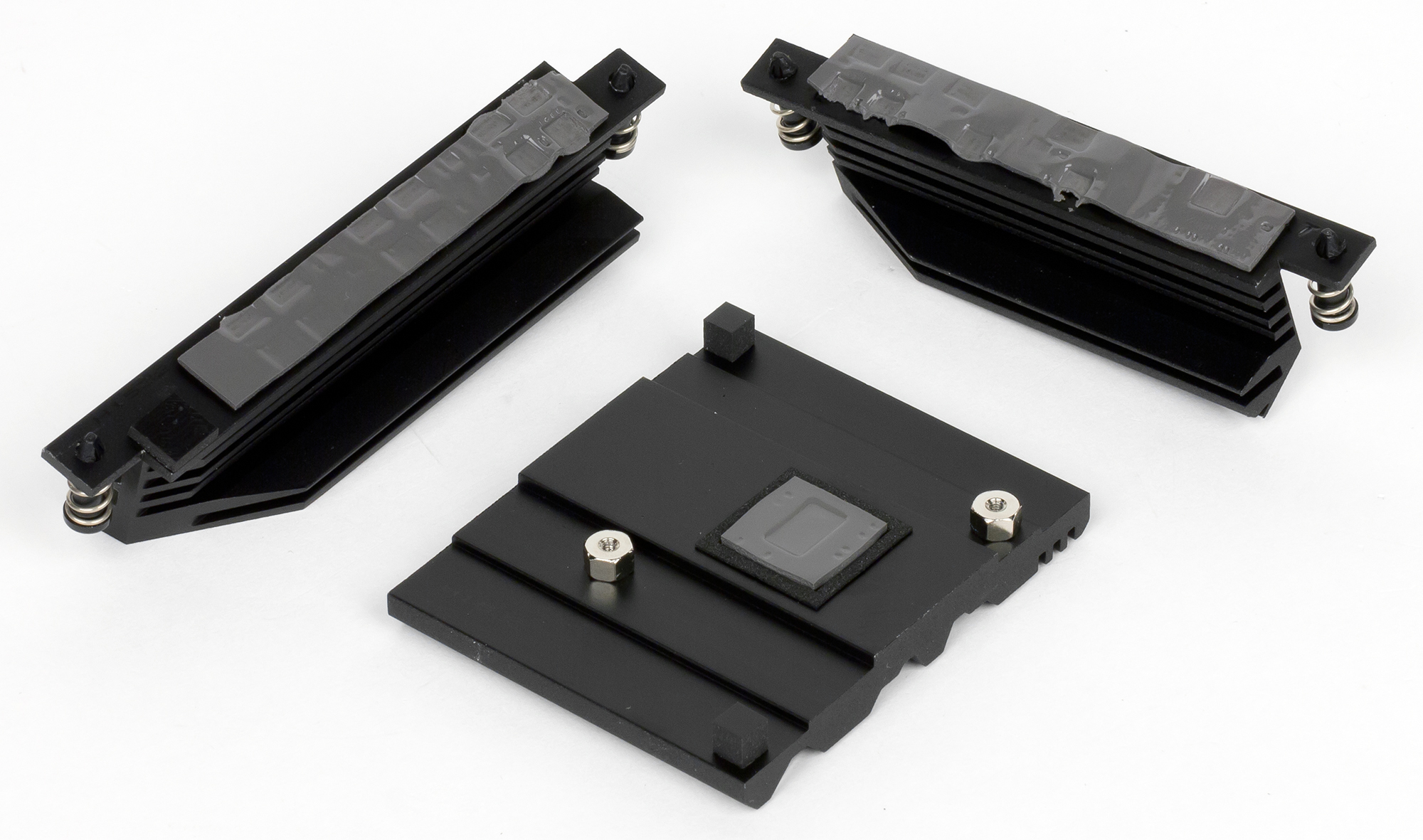

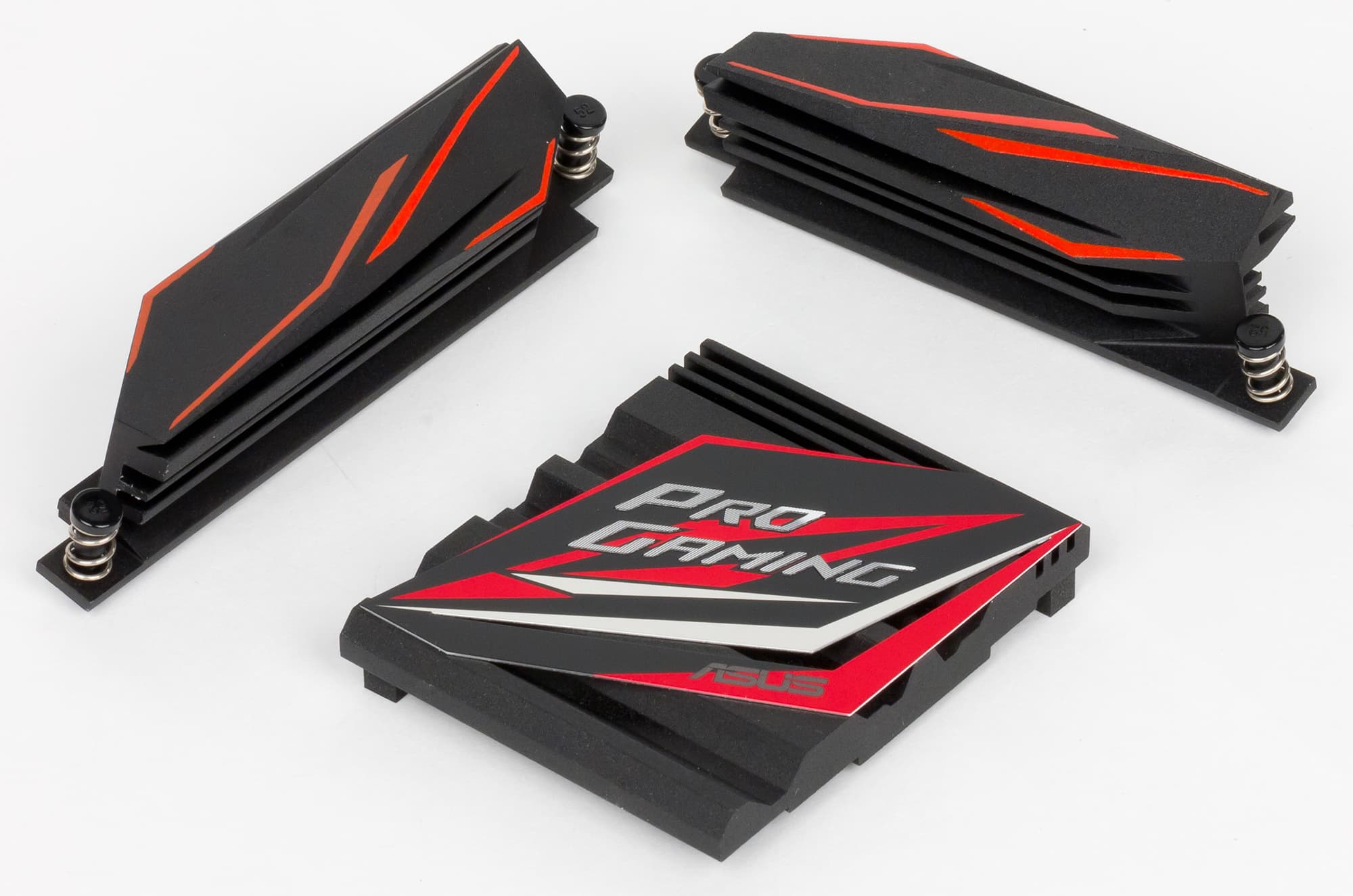

Для охлаждения различных тепловыделяющих компонентов на плате Asus B150 Pro Gaming D3 предусмотрено в совокупности три радиатора. Один из них установлен на чипсете, а еще два расположены с двух сторон от процессорного разъема и закрывают MOSFET-транзисторы регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Традиционно, скорость любого корпусного вентилятора, вентилятора кулера процессора и вентилятора системы водяного охлаждения можно настраивать либо через UEFI BIOS, либо через утилиту Fan Xpert 3.

Аудиоподсистема

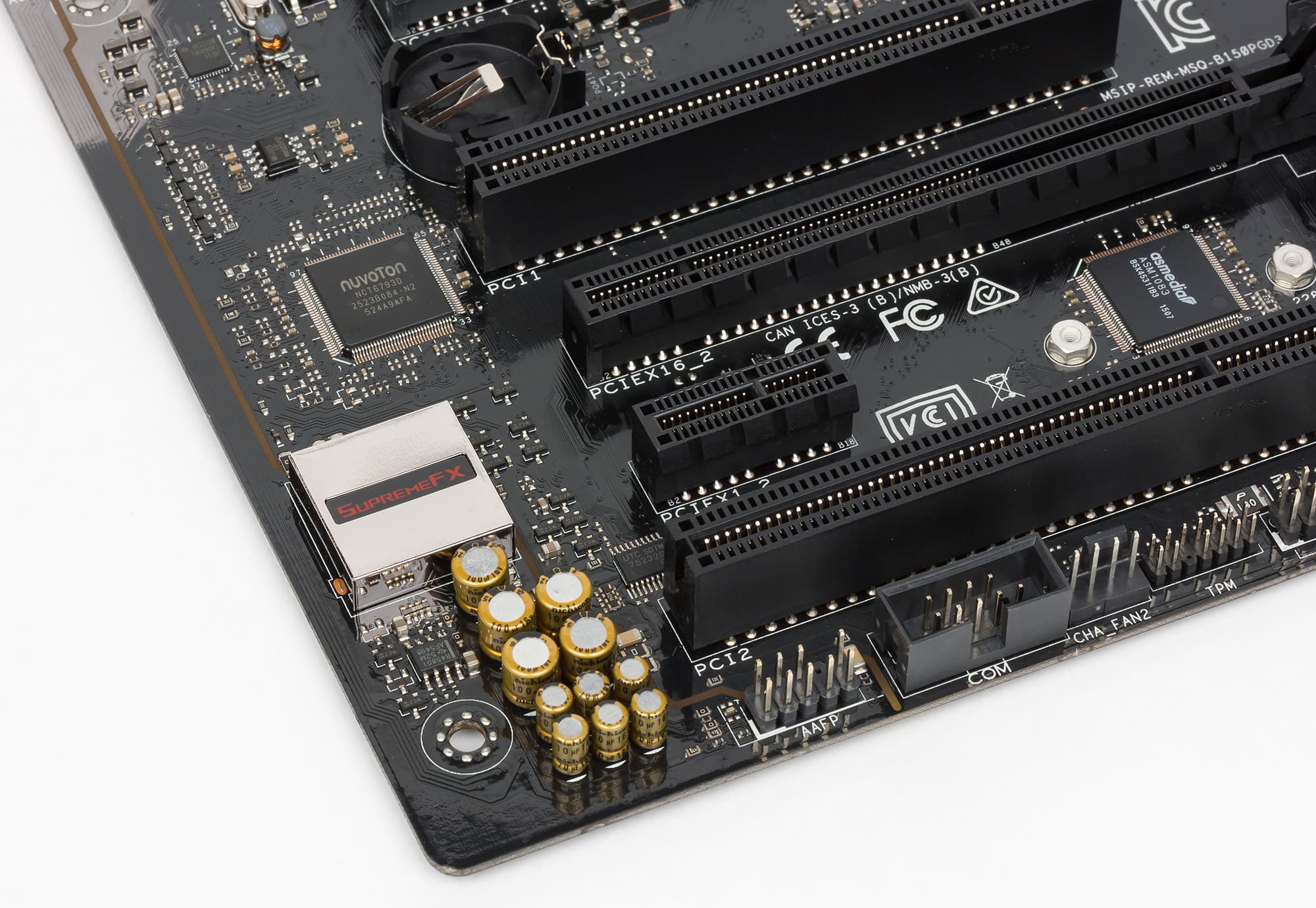

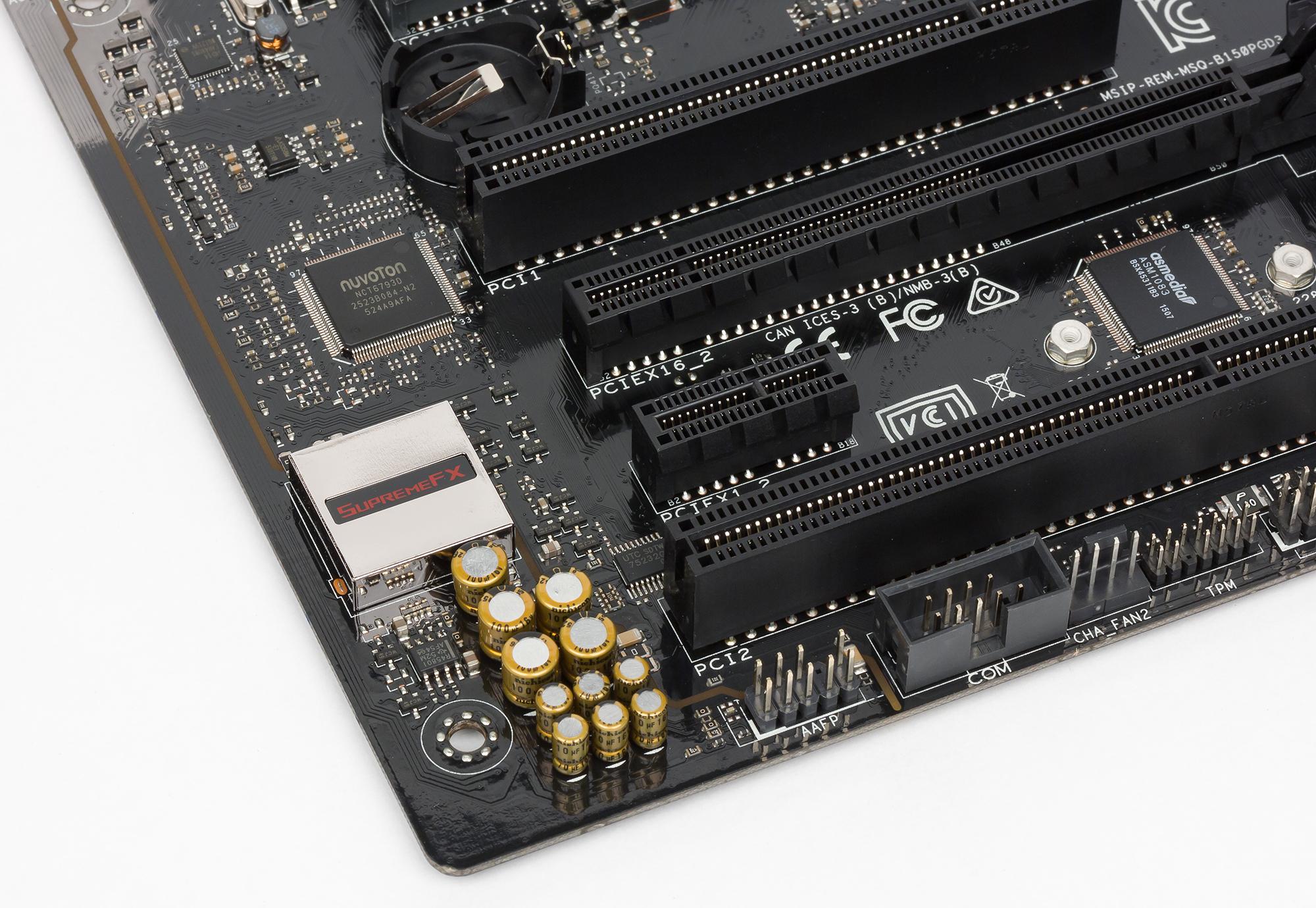

На плате Asus B150 Pro Gaming D3 аудиоподсистема основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus B150 Pro Gaming D3 получил оценку «Хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−74,2
Посредственно
Динамический диапазон, дБ (А)
74,0
Посредственно
Гармонические искажения, %
0,0084
Очень хорошо
Гармонические искажения + шум, дБ (A)
−68,1
Посредственно
Интермодуляционные искажения + шум, %
0,046
Хорошо
Взаимопроникновение каналов, дБ
−72,9
Хорошо
Интермодуляции на 10 кГц, %
0,031
Хорошо
Общая оценка
Хорошо

UEFI BIOS

Программа настройки UEFI BIOS по своему интерфейсу очень похожа на ту, что используется на плате Asus Z170 Pro Gaming. Правда, с учетом особенностей чипсета Intel B150, возможности по настройке системы здесь несколько иные.

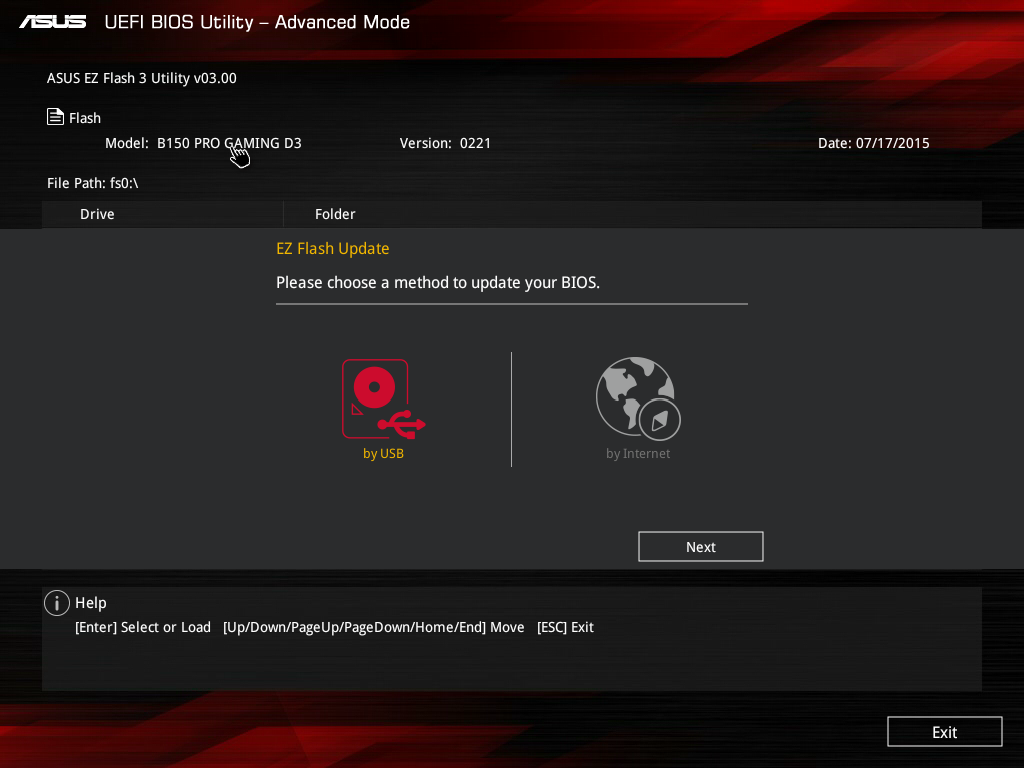

Начнем с того, что, как и на всех платах Asus, на плате Asus B150 Pro Gaming D3 имеется возможность очень просто обновить версию UEFI BIOS, используя для этого традиционную утилиту Asus EZ Flash, встроенную в BIOS. Теперь используется новая версия этой утилиты Asus EZ Flash 3, которая позволяет обновлять UEFI BIOS не только с флэш-накопителя, но и через интернет.

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и расширенный (Advanced Mode). В новом интерфейсе UEFI BIOS все осталось без изменений: те же два режима отображения и те же самые вкладки настроек.

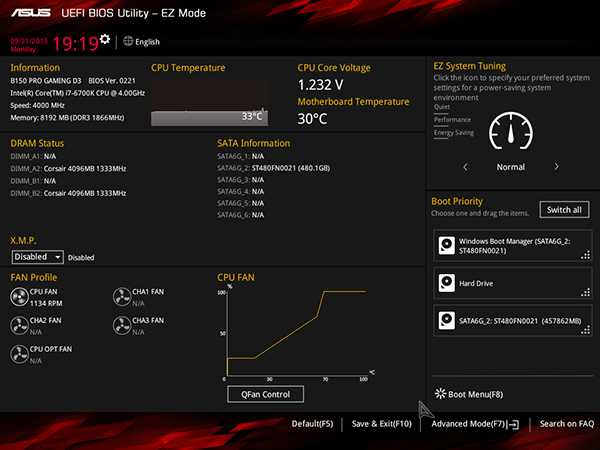

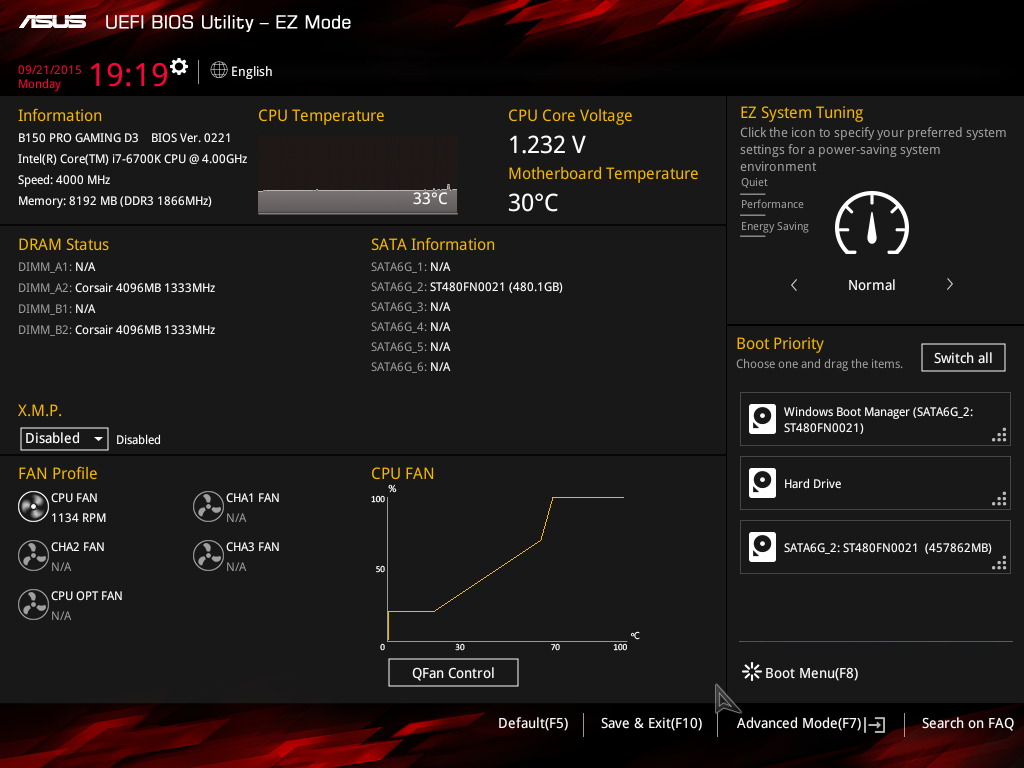

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров, а тонкая настройка платы и разгон системы доступны только в режиме Advanced Mode.

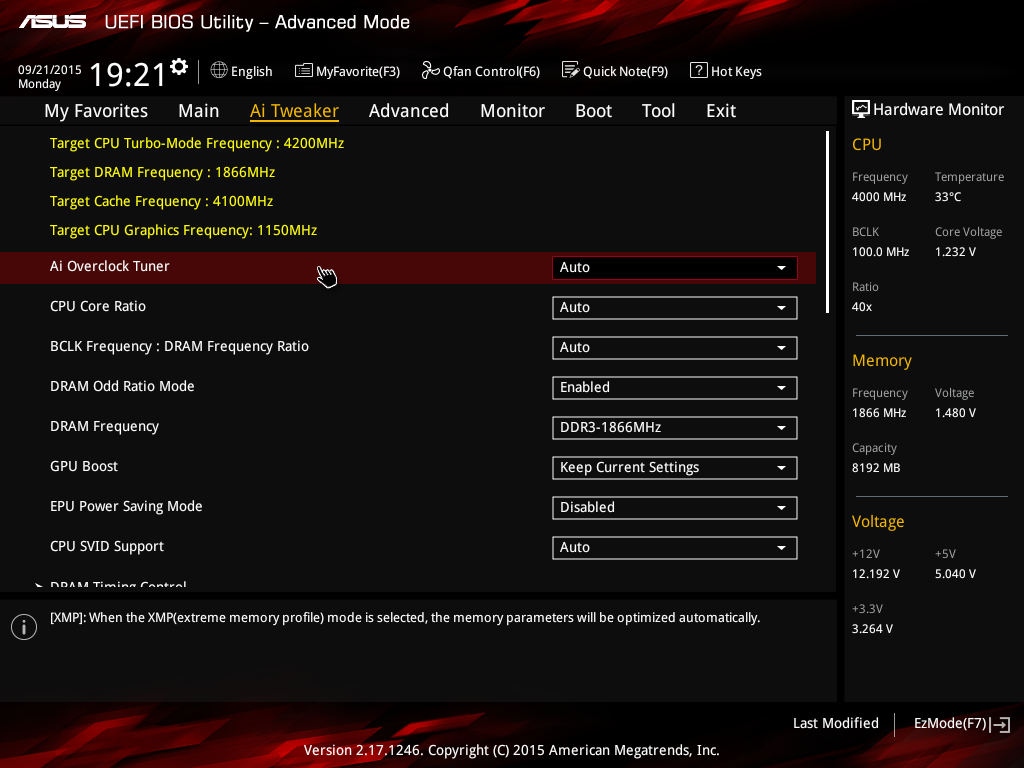

Для разгона процессора и памяти предназначена традиционная вкладка AI Tweaker. Причем, несмотря на тот факт, что плата Asus B150 Pro Gaming D3 основана на чипсете Intel B150, который не поддерживает возможность разгона, вкладка AI Tweaker в данном случае почти не отличается от аналогичной вкладки на плате Asus Z170 Pro Gaming, что, конечно же, немного странно.

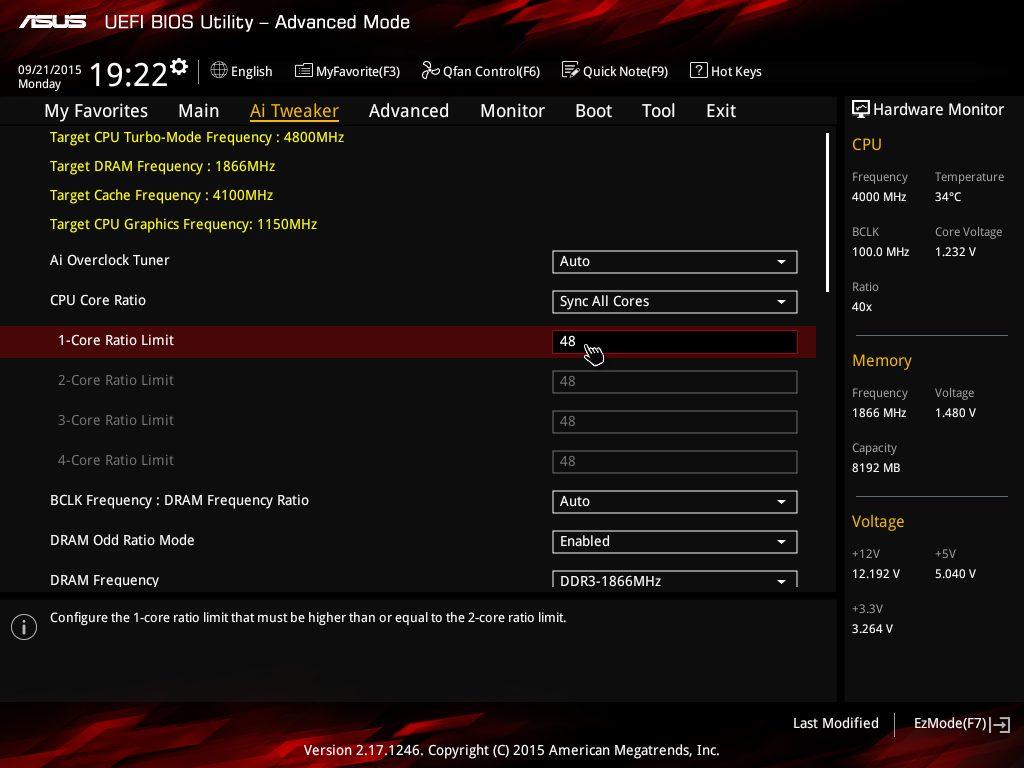

Возможность изменения частоты тактового генератора BCLK в данном случае не предусмотрено, но вот коэффициент умножения ядер процессора можно изменять, причем, задавать коэффициент умножения можно как для каждого случая числа загруженных ядер процессора, так и одновременно для всех загруженных ядер процессора.

То есть создается впечатление, что инженеры Asus смогли обойти ограничение Intel и реализовать разгон процессора (с разблокированном коэффициентом умножения).

Однако, на деле все не так хорошо, как хотелось бы. Коэффициент умножения в UEFI BIOS можно задавать любой, но реально процессор разгоняться не будет.

В настройках AI Tweaker можно также задавать коэффициент BCLK Frequency : DRAM Frequency (100:100, 100:133) и настроить работу модулей памяти.

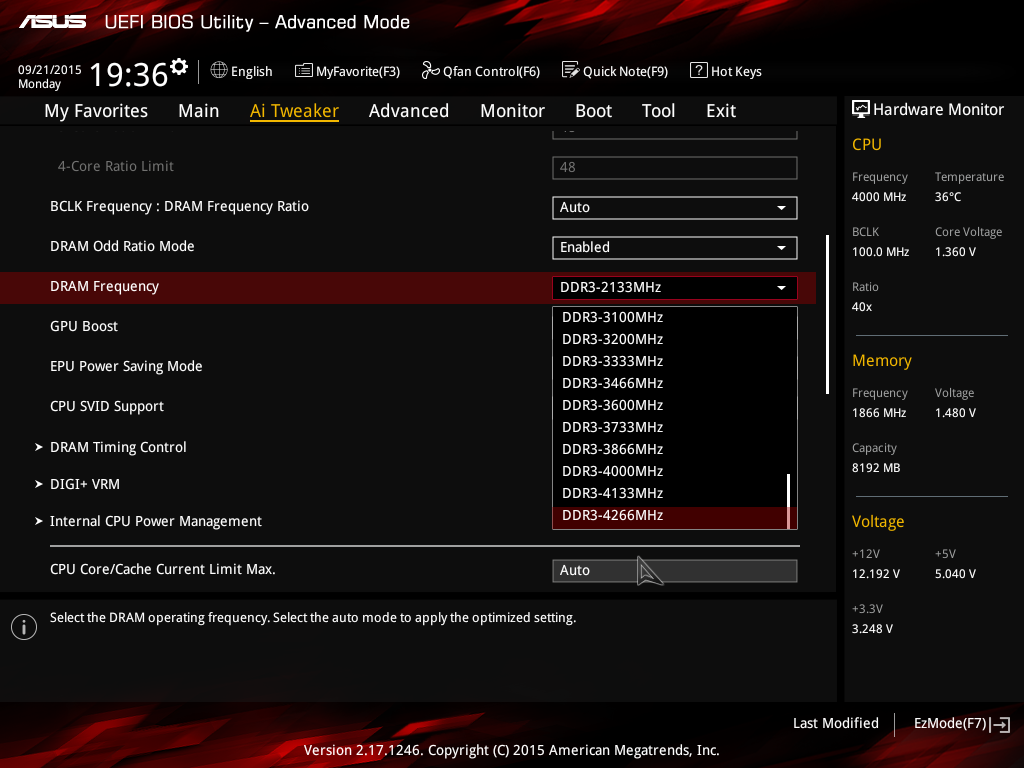

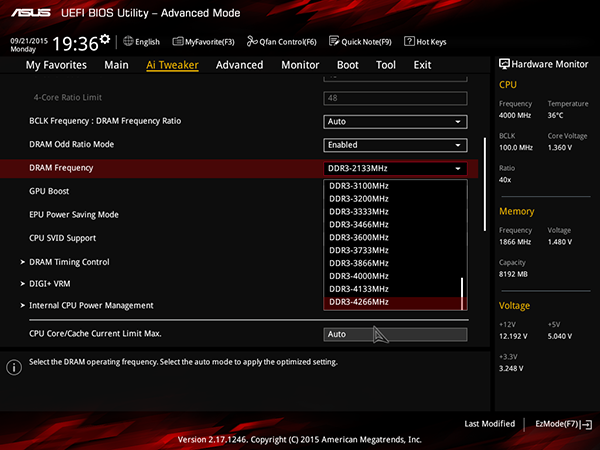

Максимальную частоту модулей памяти DDR3 можно установить равной 4266 МГц, но... только установить. Реально максимальная частота памяти составляет 1866 МГц.

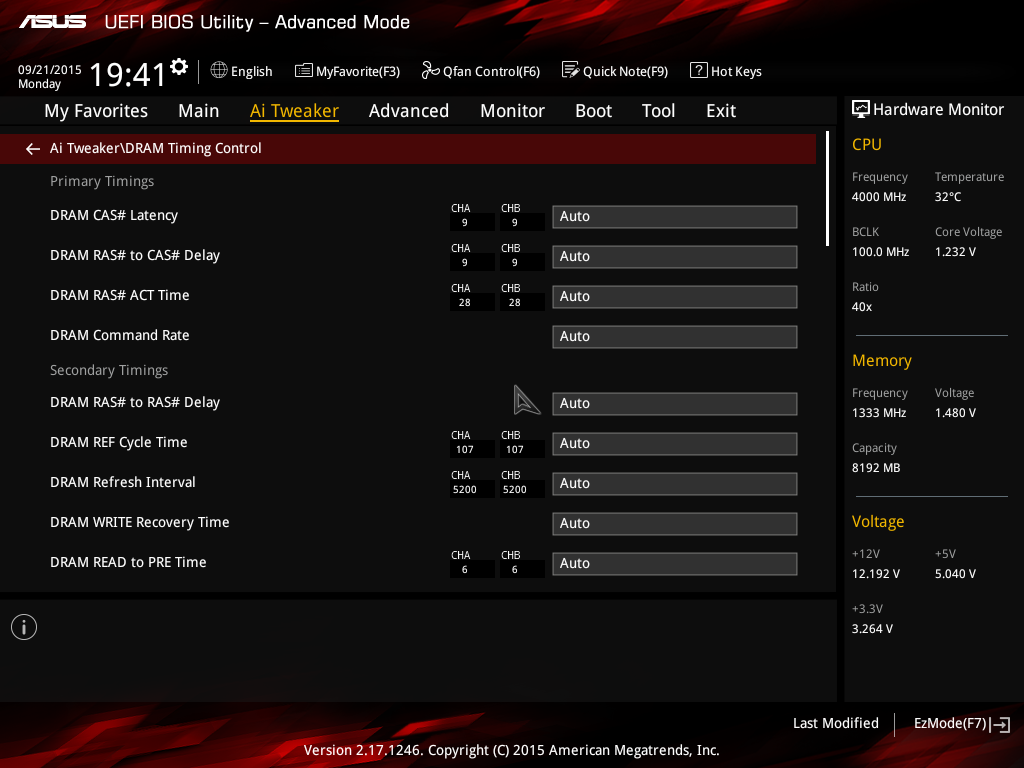

Естественно, предусмотрена возможность настройки таймингов памяти.

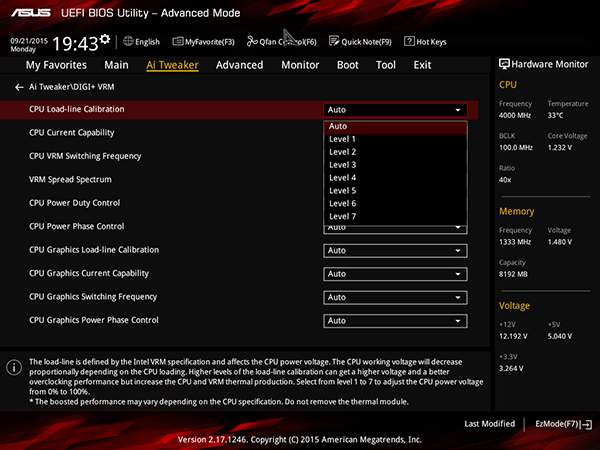

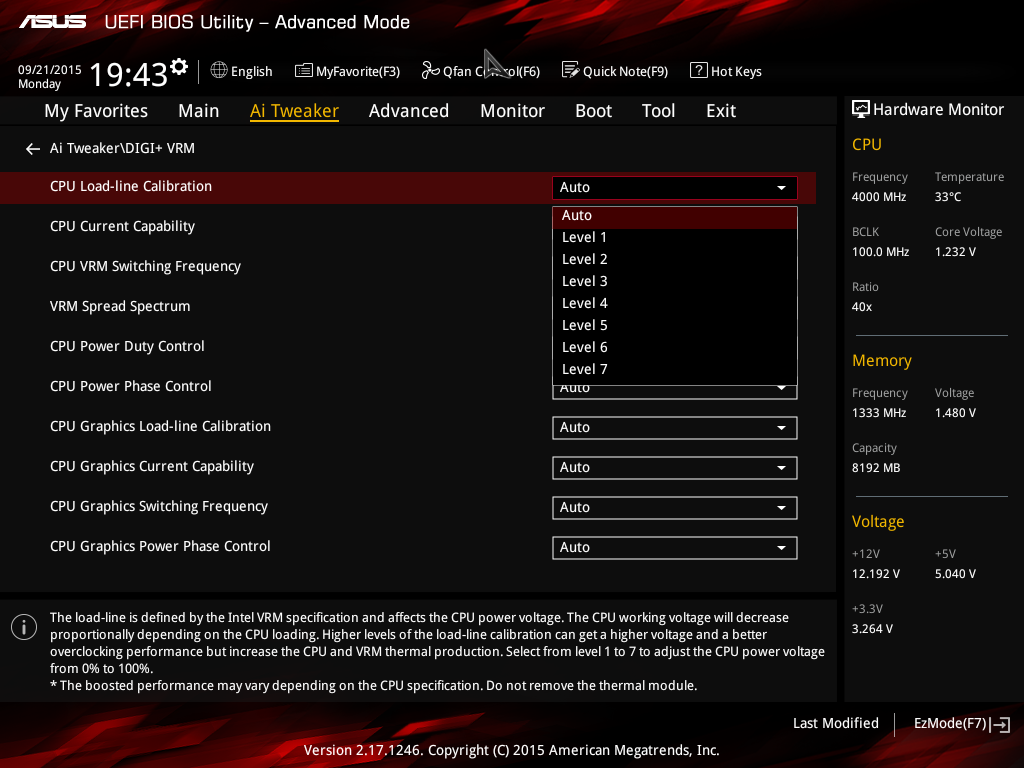

Ну и кроме того, можно настроить напряжение питания процессора, памяти и т. д., а также настроить режим работы регулятора напряжения питания. Хотя, конечно, без возможности разгона процессора и памяти эти возможности теряют свой смысл.

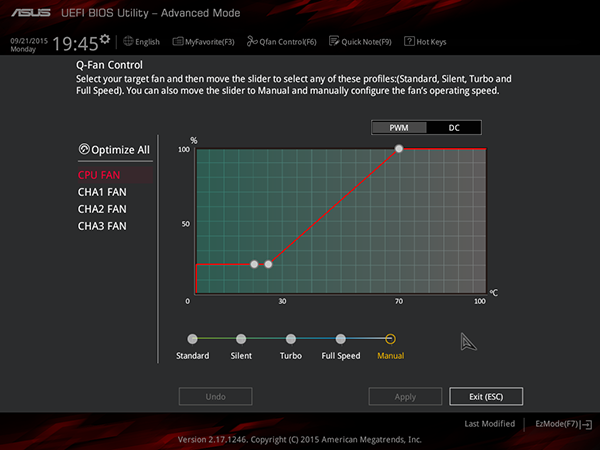

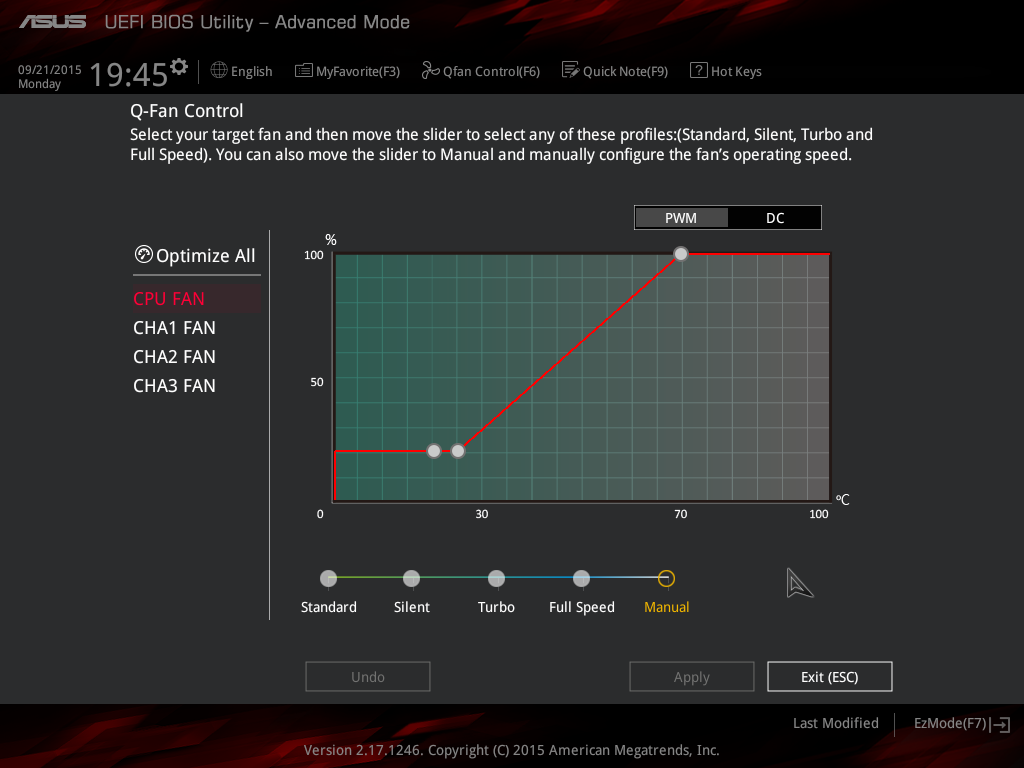

Как и на всех платах Asus, на Asus B150 Pro Gaming D3 в UEFI BIOS можно настроить скоростной режим всех вентиляторов, подключенных к плате.

Выводы

В целом плата Asus B150 Pro Gaming D3 представляет собой хорошее решение для недорогих универсальных ПК. Игровой эта плата является в том смысле, что на базе любой платы можно сделать игровой компьютер. Это не топовый продукт, и в нем нет излишних «наворотов». Возможности по разгону процессора и памяти в данном случае отсутствуют вовсе, а из плюсов можно выделить то обстоятельство, что плата работает с самой обычной памятью DDR3. Тем не менее, в сочетании с процессором Skylake-S данная плата позволяет создать производительный компьютер. Это, конечно, будет не топовая конфигурация, но для большинства пользователей производительности такого ПК окажется вполне достаточно. Подстать продукту и цена: Asus B150 Pro Gaming D3 уверенно занимает нишу бюджетных решений для процессоров Skylake-S.
