Игровая материнская плата Asus Maximus VIII Gene


Одновременно с анонсом новых чипсетов Intel 100-й серии компания Asus обновила свой модельный ряд материнских плат для ПК. Игровая серия (ROG) на базе чипсета Intel Z170 получила название Maximus VIII. Обновленная серия Maximus VIII будет включать в себя все те же шесть моделей, которые составляли серию Maximus VII на чипсете Intel Z97: модели Formula, Extreme, Gene, Hero, Ranger и Impact. Но на настоящий момент выпущены лишь четыре модели: Extreme, Gene, Hero и Ranger (остальные будут анонсированы позже). В этой статье мы рассмотрим модель Maximus VIII Gene.

Комплектация и упаковка

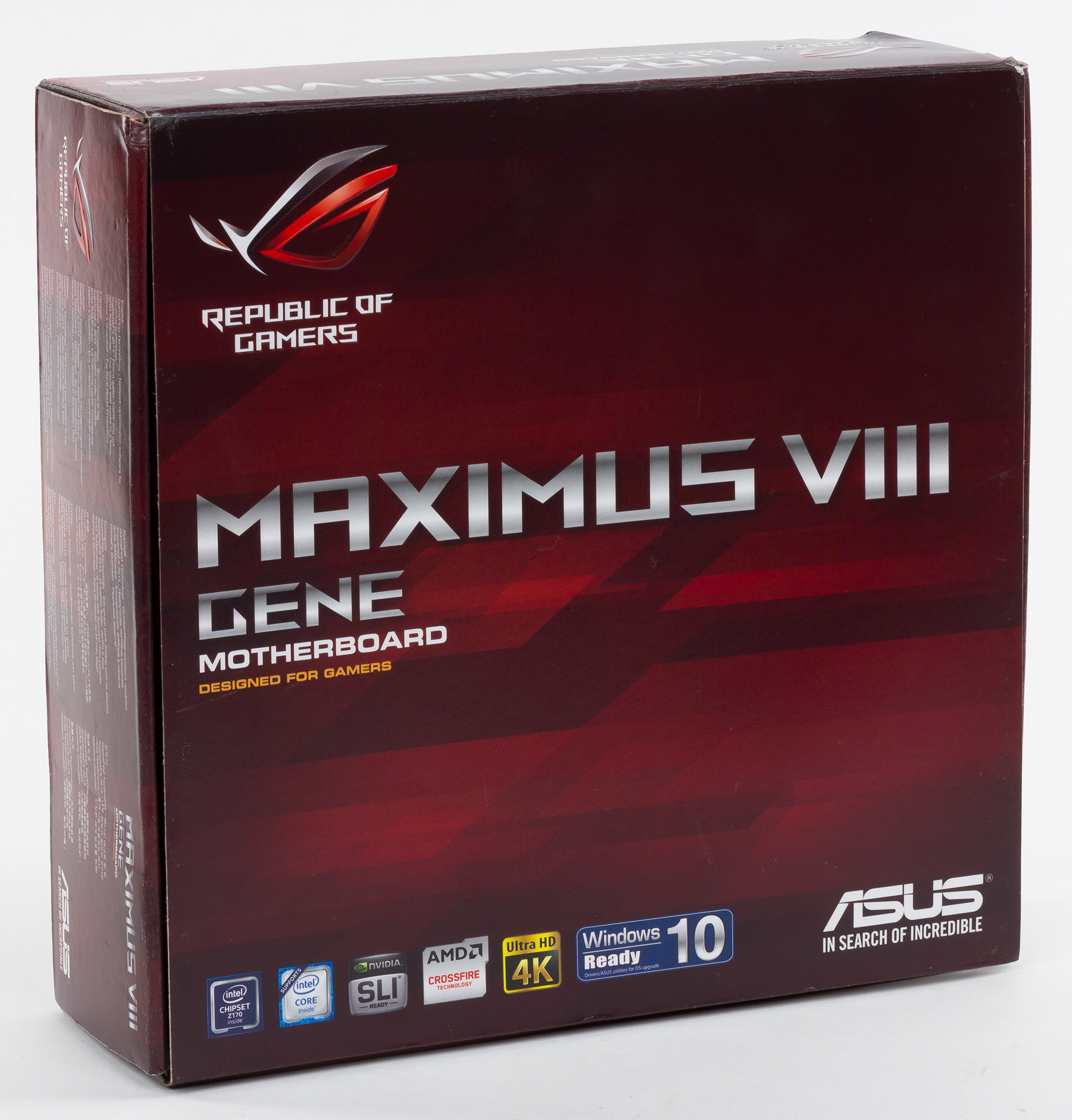

Плата Asus Maximus VIII Gene поставляется в достаточно компактной коробке, оформленной в фирменном стиле Asus ROG.

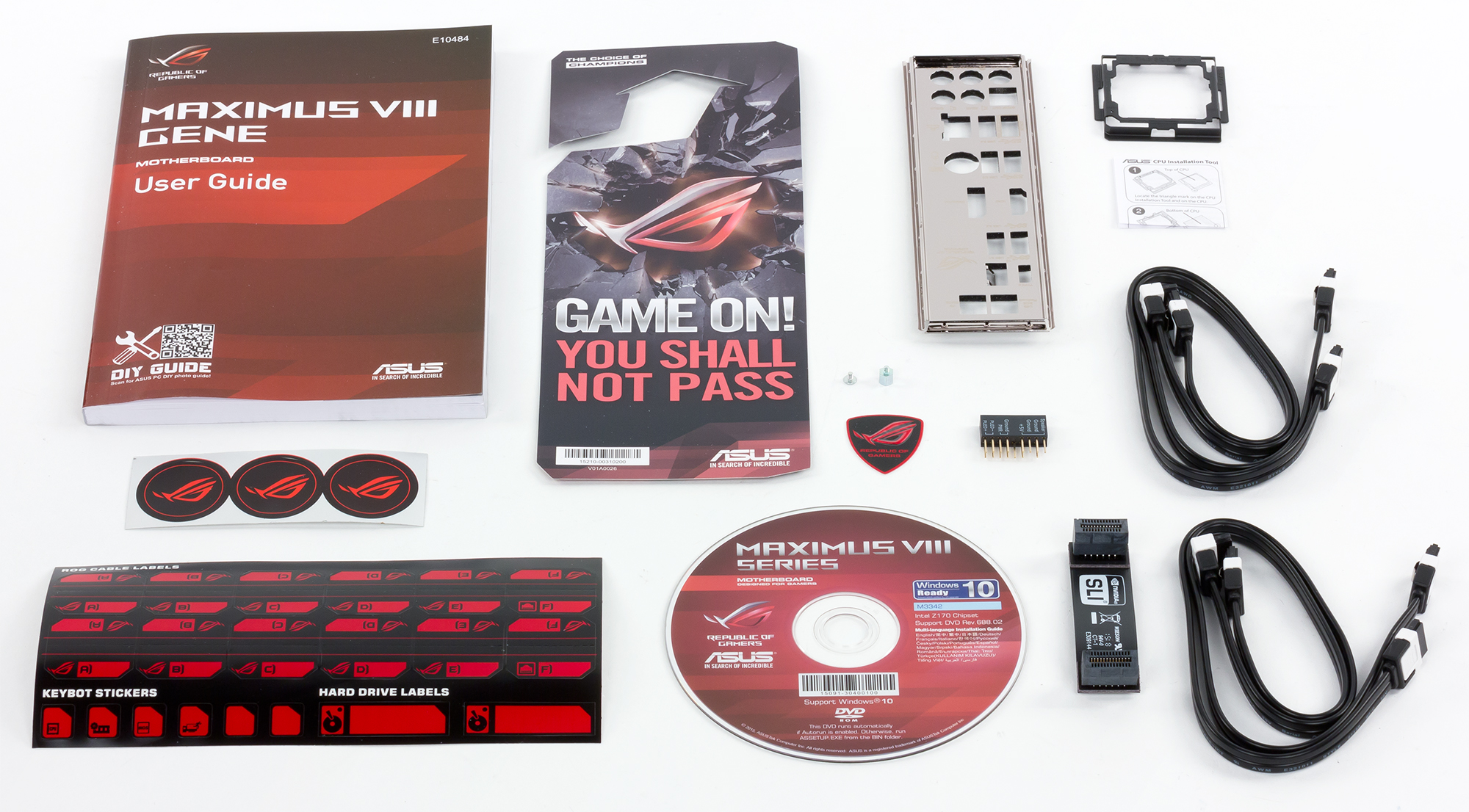

Комплект поставки достаточно скромный. Кроме самой платы в коробку вложены инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты и заглушка для задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Maximus VIII Gene приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express x16)
1 × PCI Express 3.0 x4
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
6× SATA 6 Гбит/с (включая четыре порта двух разъемов SATA Express)
2 × SATA Express
USB-порты
8 × USB 3.0
4 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)

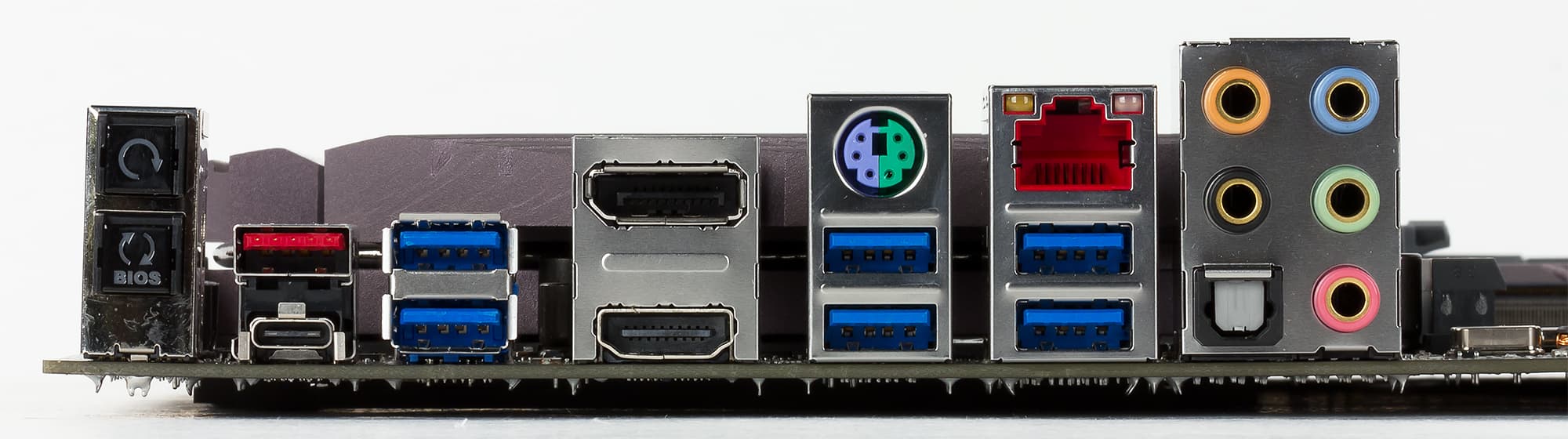

Разъемы на задней панели
6 × USB 3.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI 1.4
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с (включая четыре порта двух разъемов SATA Express)
2 × SATA Express
6 × разъемов для подключения 4-контактных вентиляторов
1 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
mATX (244×244 мм)
Средняя цена
T-12793082
Розничные предложения L-12793082-10

Форм-фактор

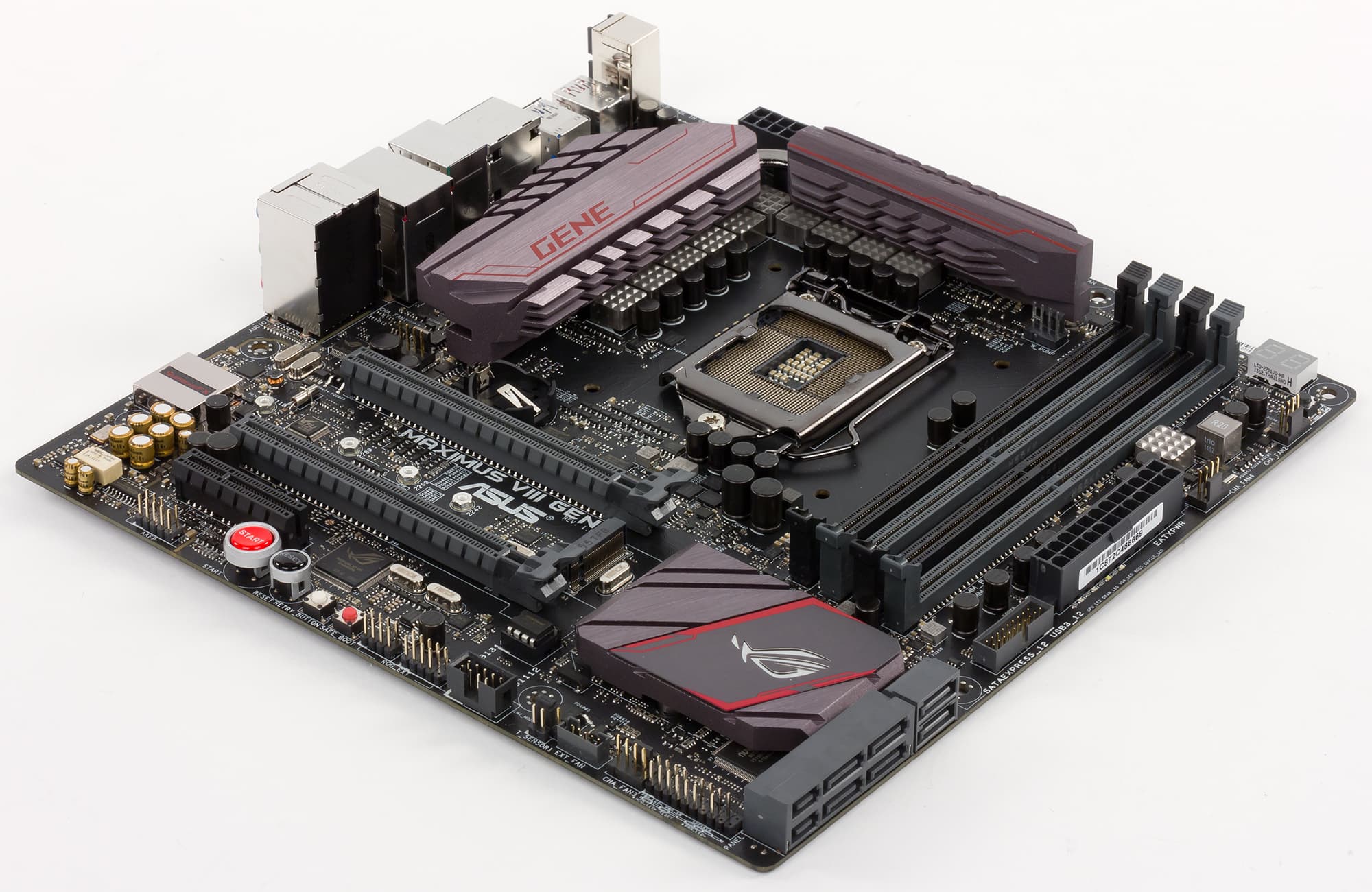

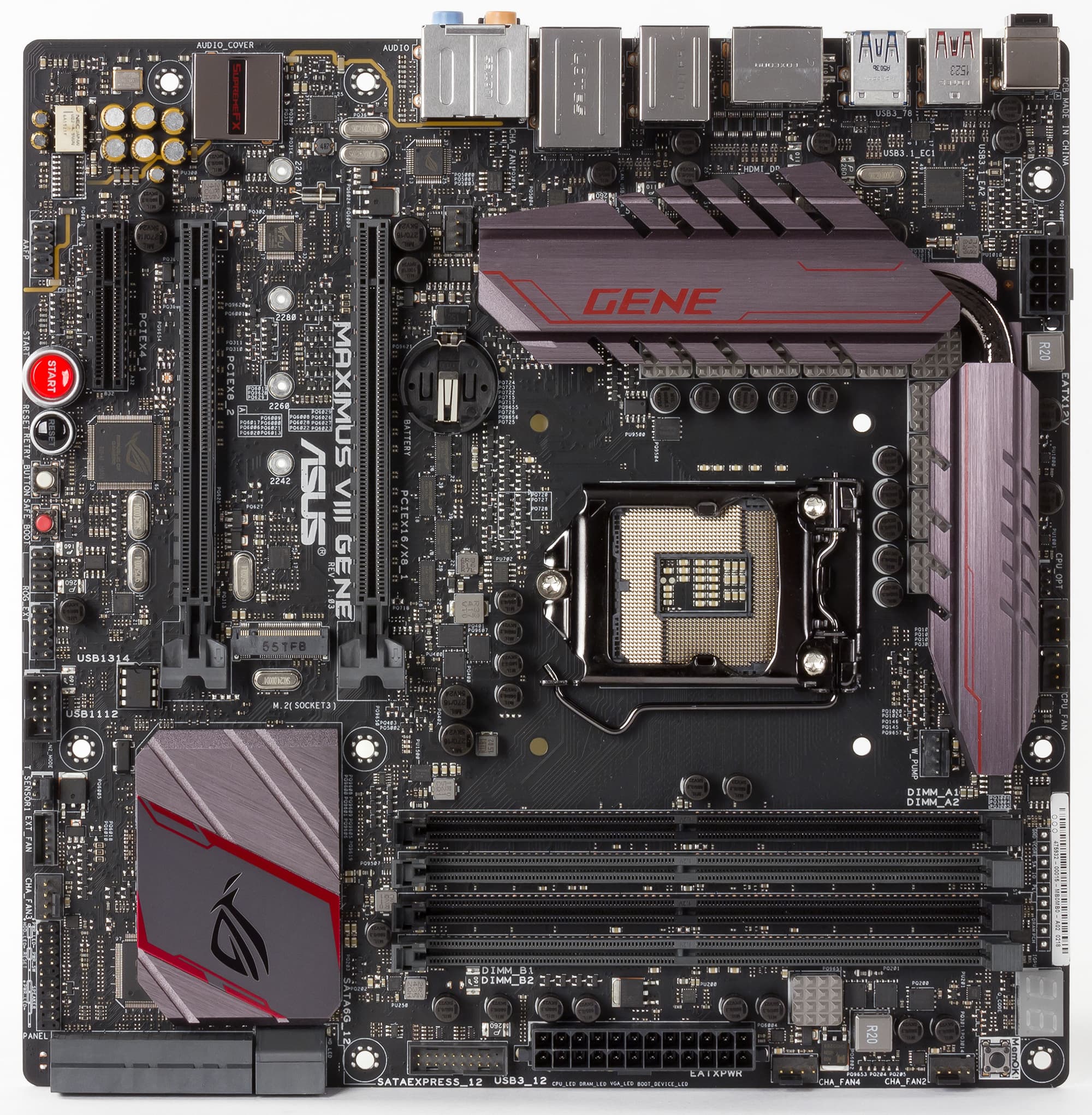

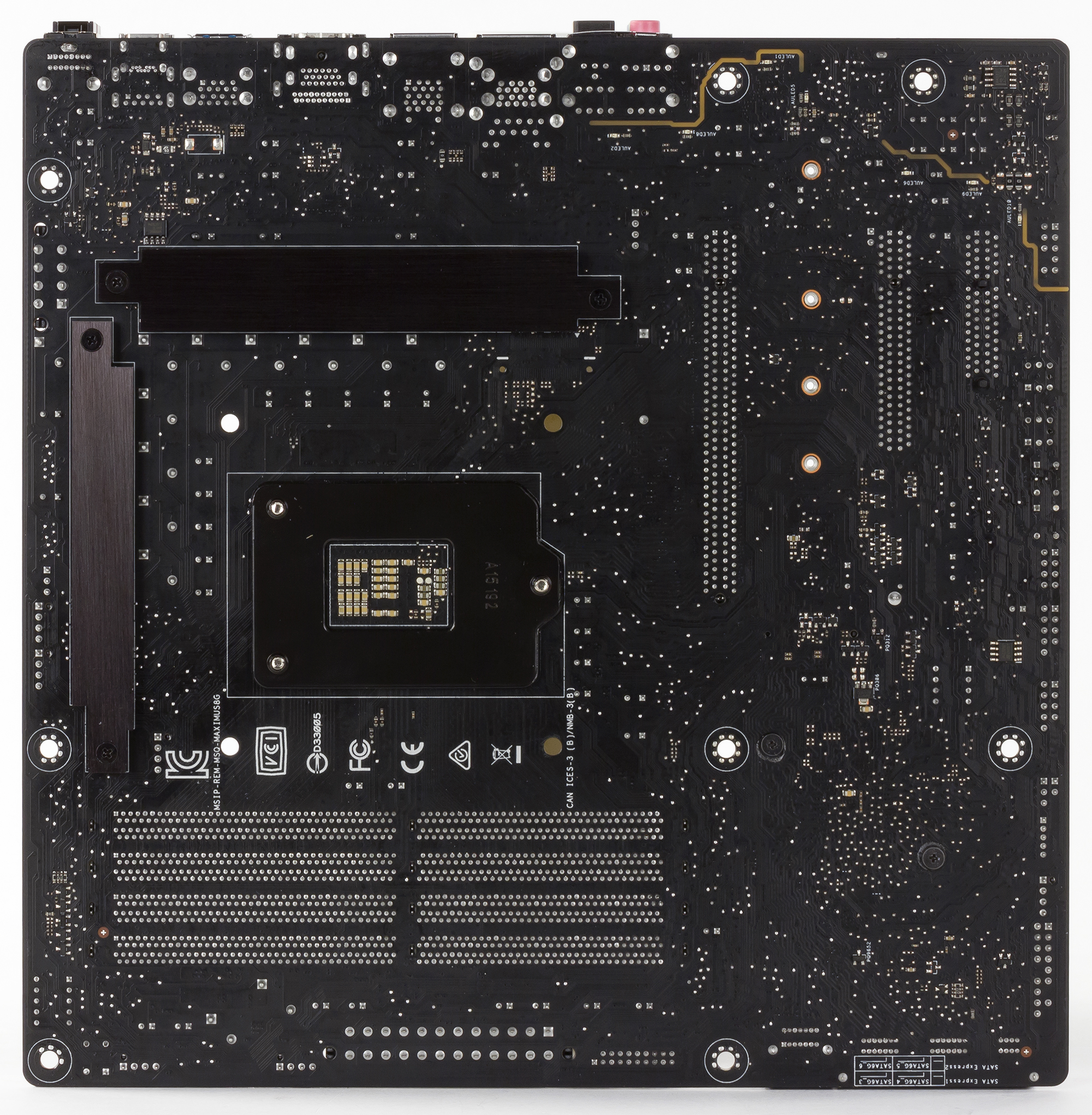

Плата Asus Maximus VIII Gene выполнена в форм-факторе mATX (244×244 мм), и для ее монтажа в корпус предусмотрены восемь отверстий.

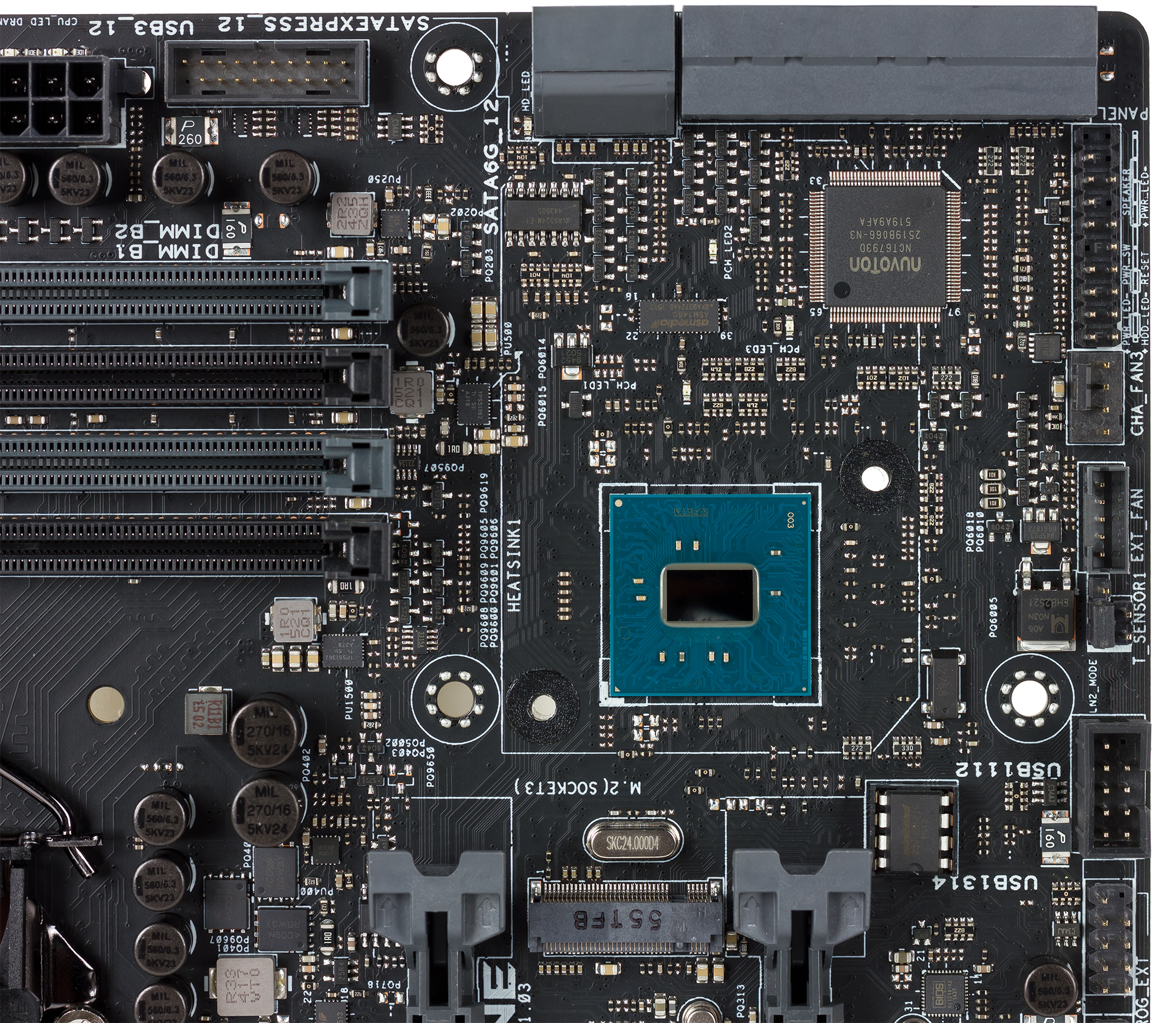

Чипсет и процессорный разъем

Плата Asus Maximus VIII Gene основана на новом чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименованием Skylake-S)


Память

Для установки модулей памяти на плате Asus Maximus VIII Gene предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Поддерживается память с XMP-профилями.

Слоты расширения и разъем M.2

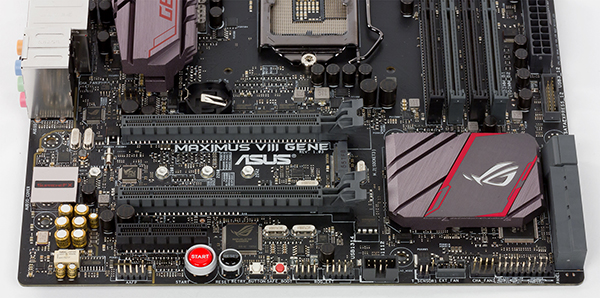

Для установки видеокарт, плат расширения и SSD-накопителей на материнской плате Asus Maximus VIII Gene имеется один слот PCI Express 3.0 x16, один слот PCI Express 3.0 x8 (в форм-факторе PCI Express x16), один слот PCI 3.0 Express x4 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.

Слоты с форм-фактором PCI Express x16 предназначены для установки видеокарт (впрочем, они могут использоваться и для других карт расширения) и реализованы с использованием 16 линий PCI Express 3.0 процессора Skylake. Если используется только первый слот PCI Express 3.0 x16, то он будет работать в режиме x16, если же задействуются оба слота, то они работают в режиме x8.

Отметим, что плата Asus Maximus VIII Gene поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и AMD.

Слот PCI Express 3.0 x4 реализован на базе четырех линий PCIe 3.0 чипсета Intel Z170.

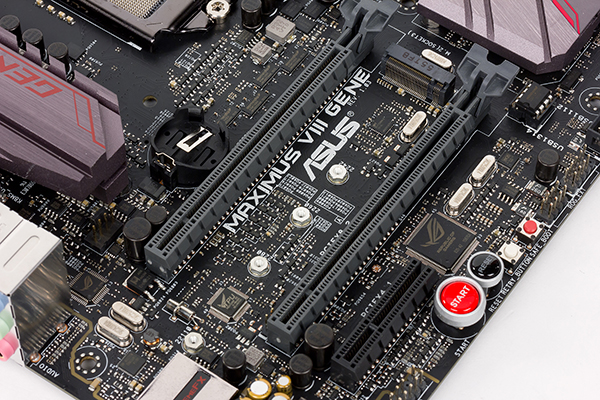

Разъем M.2 поддерживает устройства PCIe 3.0 x4 и SATA 6 Гбит/с, а для его реализации используется четыре чипсетных линии PCIe 3.0 и одна линия SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe 3.0 x4 устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыходы DisplayPort 1.2 и HDMI 1.4. Причем к данным видеовыходам можно одновременно подключить два монитора.

SATA-порты, разъемы SATA Express

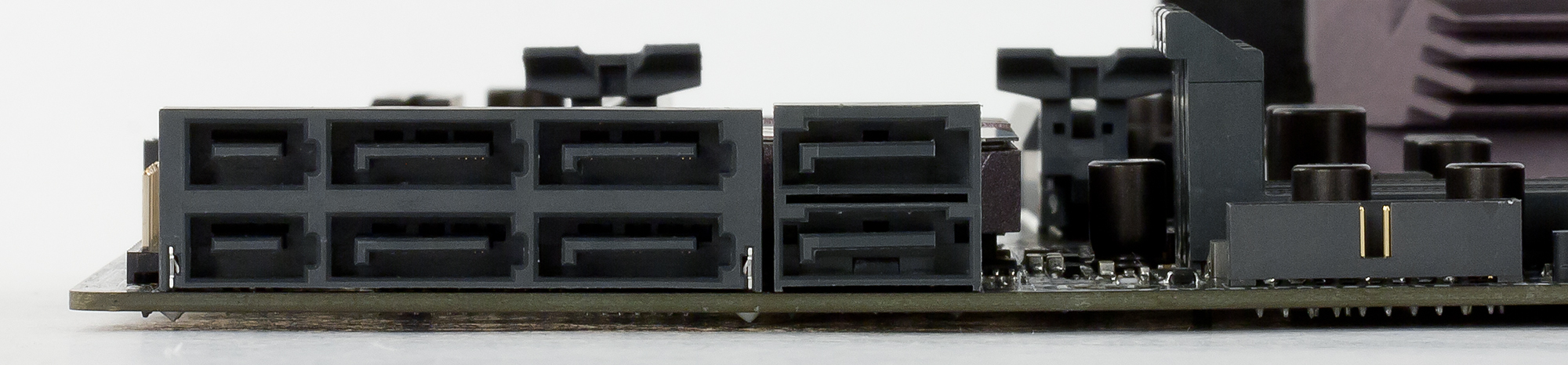

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности шесть портов SATA 6 Гбит/с. Это четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express и два отдельных порта.

Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Ну а для реализации двух разъемов SATA Express кроме упомянутых четырех портов SATA 6 Гбит/с требуется еще и четыре порта PCIe 3.0 (по два порта на разъем).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, четыре порта USB 2.0 и два порта USB 3.1.

Порты USB 3.0 и USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Причем, шесть портов USB 3.0 вынесены на заднюю панель платы. Для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено три соответствующих разъема.

Для реализации двух портов USB 3.1 на плате используются двухпортовый контроллер ASMedia ASM1142, который подключен к двум чипсетным линиям PCIe 3.0. Напомним, что контроллер ASMedia ASM1142 можно подключать к одной или двум линиям PCIe 2.0/3.0. Пропускная способность одной линии PCIe 3.0 немного меньше, чем пропускная способность интерфейса USB 3.1, но двух линий PCIe 3.0 хватает с избытком.

Оба порта USB 3.1 выведены на заднюю панель платы, причем один из них имеет обычный разъем Type A, а другой — симметричный разъем Type C.

Сетевой интерфейс

Для подключения к сети на плате Asus Maximus VIII Gene имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем к 20 портам PCIe 3.0 одновременно можно подключить не более 16 PCIe устройств (контроллеров, разъемов и слотов) с учетом того, что одно устройство может задействовать один, два или четыре порта PCIe.

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате Asus Maximus VIII Gene. Прежде всего, отметим, что поскольку для разъема M.2 требуется одна линия SATA Гбит/с, а на плате реализовано шесть портов SATA Гбит/с, то одна линия SATA должна разделяться между разъемом M.2 и портом SATA 6 Гбит/с. И действительно, если в разъем M.2 устанавливается SATA-накопитель, то первый порт SATA 6 Гбит/с (это отдельный порт на плате) будет недоступен.

Далее, давайте посчитаем количество контроллеров, разъемов и слотов, которые подключаются к чипсетным портам PCIe. Слот PCI Express 3.0 x4, разъем M.2, два разъема SATA Express, а также контроллеры ASMedia ASM1142 и Intel i219-V требуют в совокупности 15 портов PCIe, то есть требуется меньше того, чем может обеспечить чипсет. Осталось разобраться лишь с общим количеством высокоскоротных портов ввода/вывода, которых должно быть не более 26. В данном случае нужно учесть, что для порта M.2 требуется только четыре высокоскоростных порта (либо один порт SATA, либо четыре порта PCIe 3.0 — в зависимости от подключаемого устройства). Аналогично, для разъема SATA Express требуется лишь два высокоскоростных порта (либо два порта SATA, либо два порта PCIe 3.0). В итоге, получаем, что для реализации слота PCI Express 3.0 x4, разъема M.2, двух разъемов SATA Express, контроллеров ASMedia ASM1142 и Intel i219-V, а также двух отдельных портов SATA 6 Гбит/с и восьми портов USB 3.0 потребуется лишь 25 высокоскоротных портов ввода/вывода. Как видим, все очень просто и ничто ни с чем не разделяется (за исключением одной линии SATA).

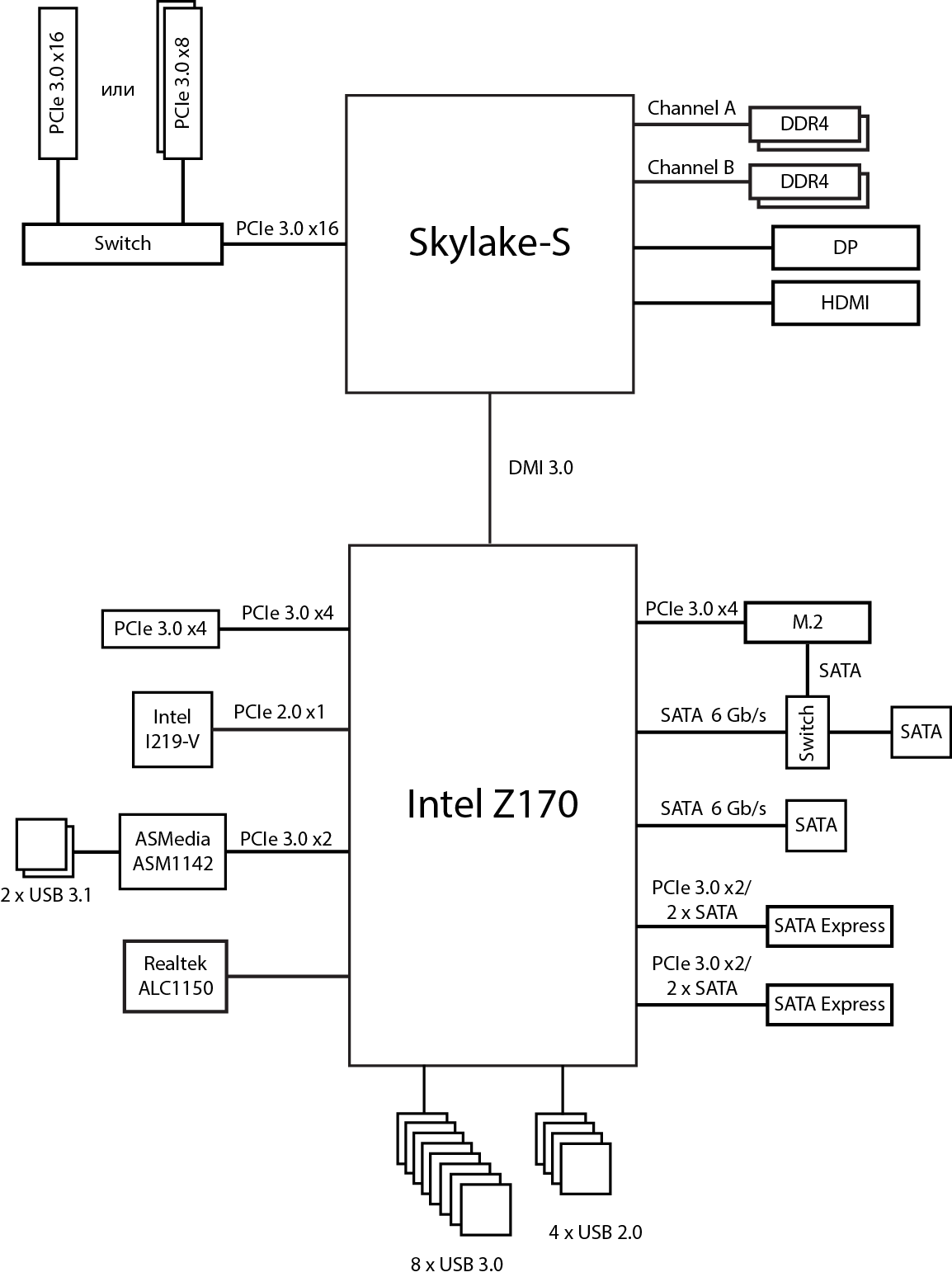

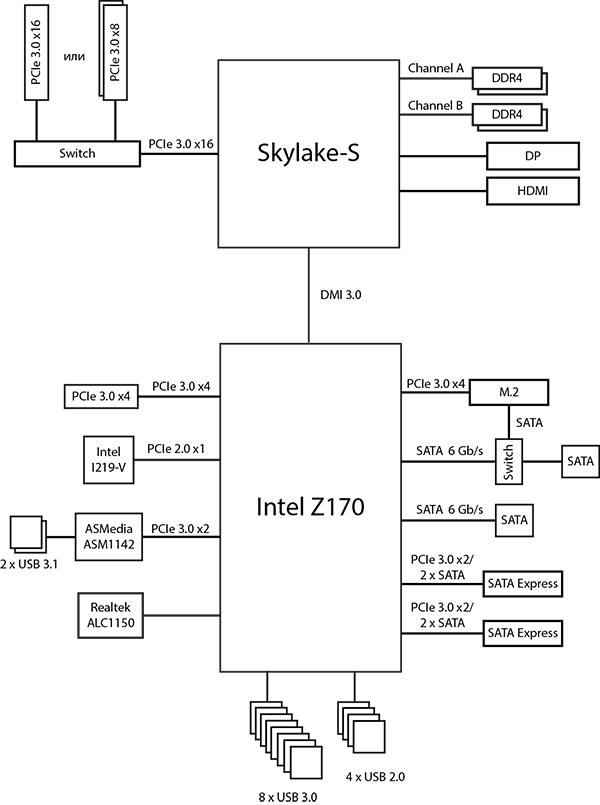

Блок-схема платы Asus Maximus VIII Gene приведена на рисунке.

Дополнительные особенности

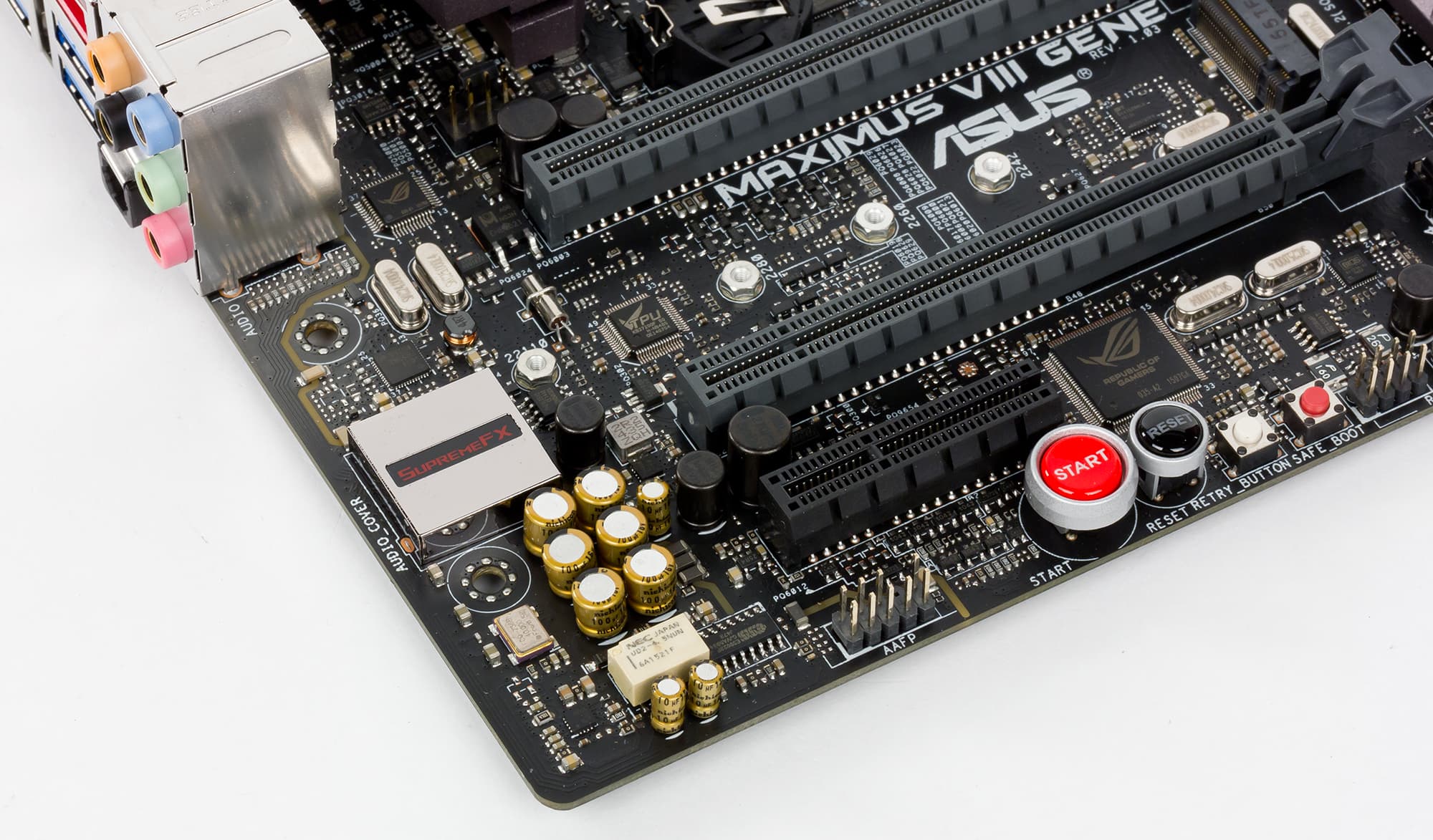

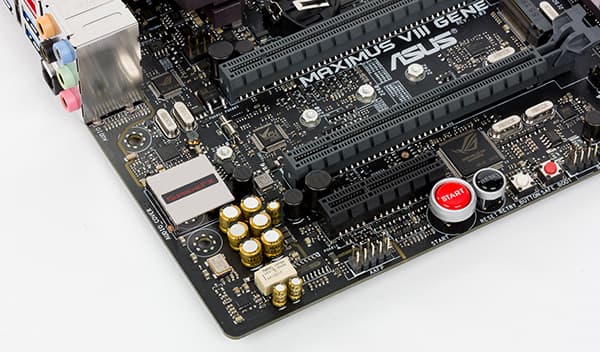

Если говорить о дополнительных особенностях платы Asus Maximus VIII Gene, то, прежде всего, отметим наличие кнопок включения и перезагрузки. Есть и еще две интересных кнопки: Retry и Safe Boot. Эти кнопки актуальны, когда речь идет о разгоне (особенно экстремальном) процессора на плате. Кнопка Retry является аналогом кнопки Reset, но используется в процессе загрузки системы, когда кнопка Reset неработоспособна. Кнопка Safe Boot нужна для перезагрузки системы c безопасными настройками BIOS.

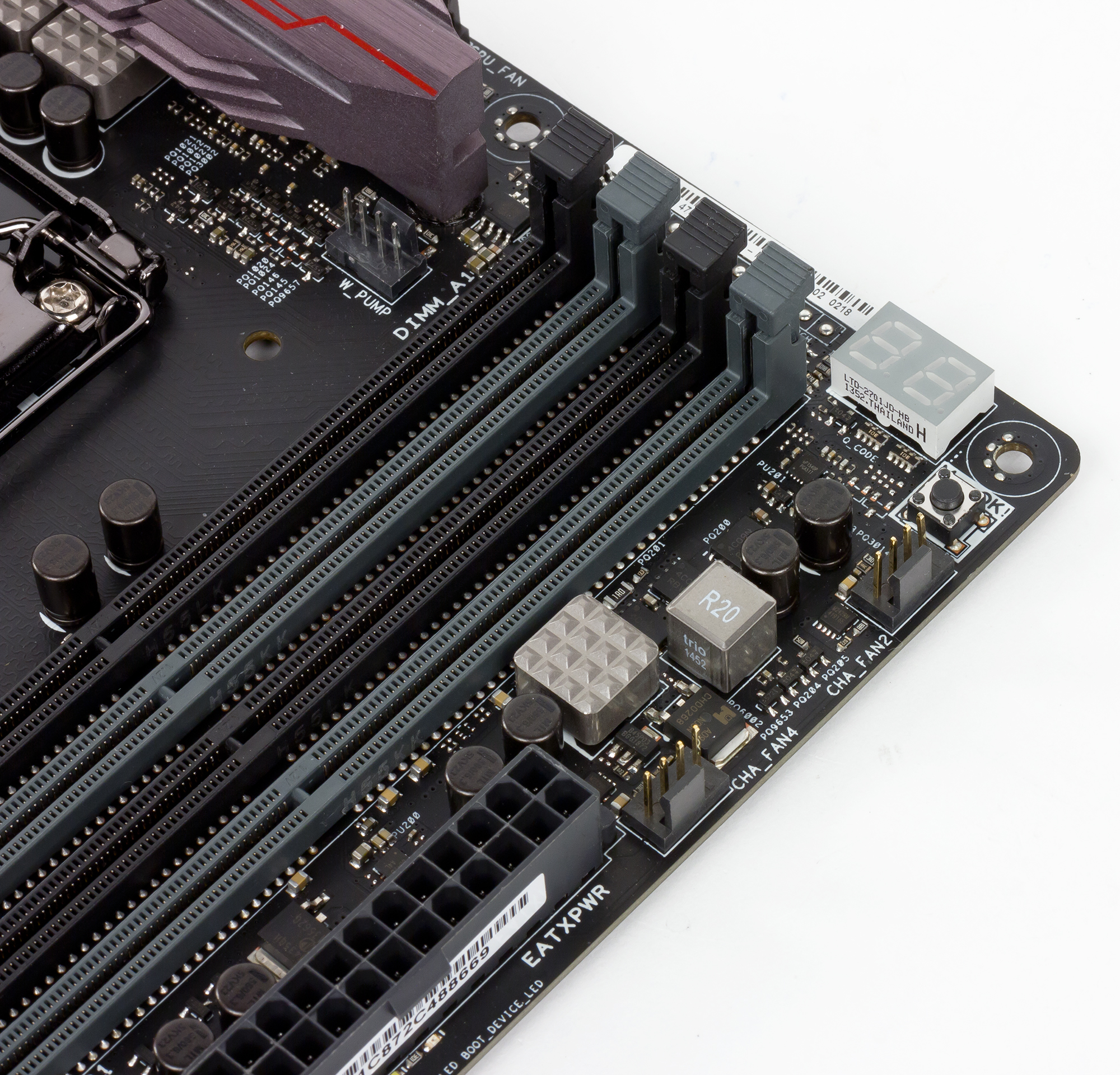

Имеется и традиционный для топовых решений индикатор POST-кодов и, конечно же, традиционная для плат Asus кнопка MemOK! для запуска системы в случае установки «необычных» модулей памяти.

Присутствует и кнопка Clear CMOS, которая вынесена на заднюю панель платы. Там же, на задней панели платы, есть и привычная для плат Asus кнопка USB BIOS Flashback, позволяющая легко обновлять BIOS платы с использованием USB-флэшки.

Отметим также наличие перемычки LN2, которая используется при экстремальном разгоне процессора.

Еще одна особенность платы Asus Maximus VIII Gene — это наличие разъемов ROG Extension и Fan Extension. Разъем ROG Extension предназначен для подключения к плате различных ROG-аксессуаров, типа OC Panel, Front Base и т. д. Эти аксессуары приобретаются отдельно. Ну а разъем Fan Extension предназначен для подключения панели расширения, позволяющей подключить дополнительные вентиляторы (панель тоже приобретается отдельно). Также есть и двухконтактный разъем для подключения одного термодатчика.

Ну и последняя особенность платы Asus Maximus VIII Gene — это наличие контактной площадки (ProbeIt) для измерения напряжений на ядре процессора, памяти и т. д.

Система питания

Как и большинство плат, модель Asus Maximus VIII Gene имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

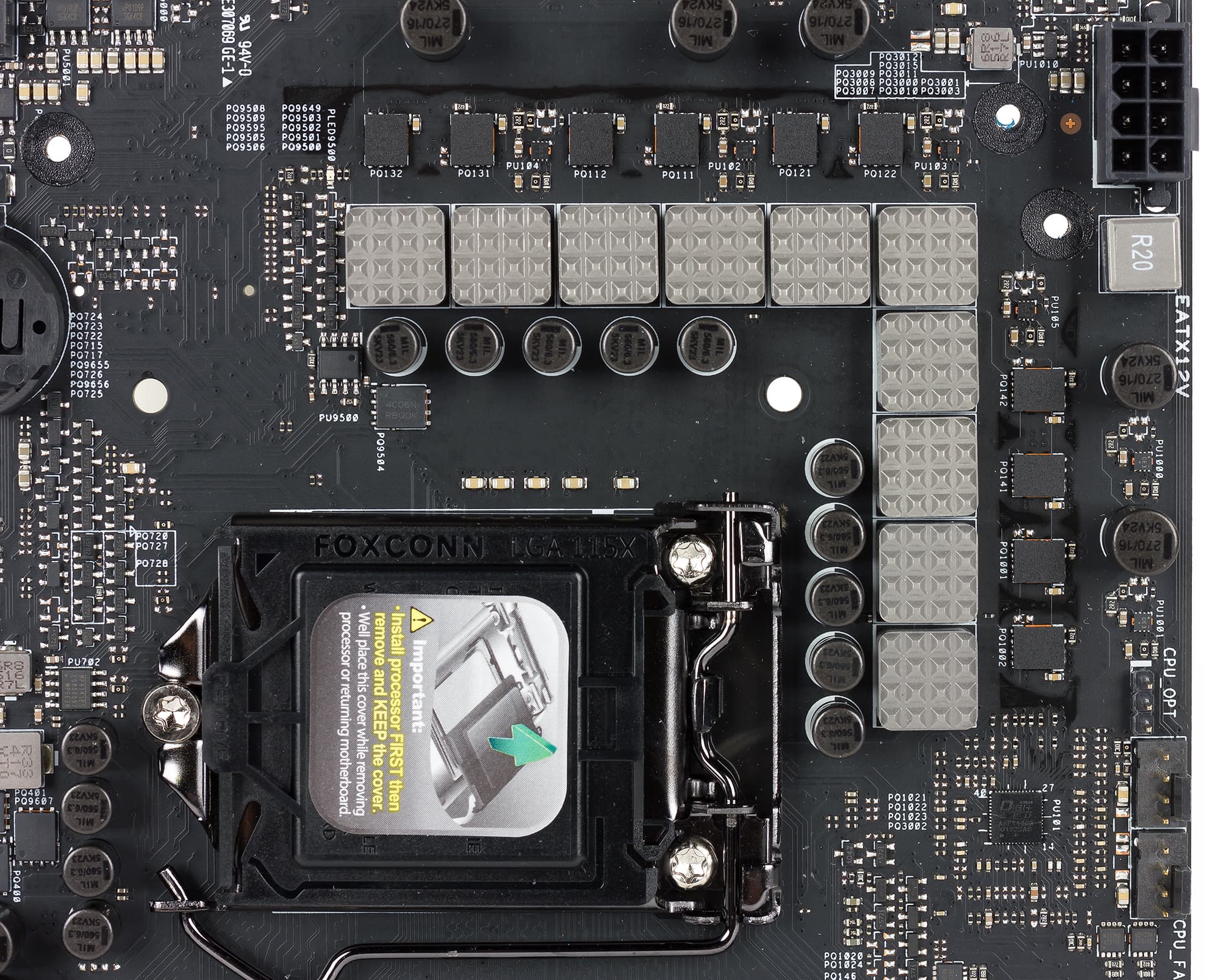

Регулятор напряжения питания процессора на плате является 10-канальным. К сожалению, разобрать маркировку на MOSFET-транзисторах не представляется возможным, но в каждом канале питания используется по одной микросхеме, объединяющей в себе два MOSFET-транзистора.

Система охлаждения

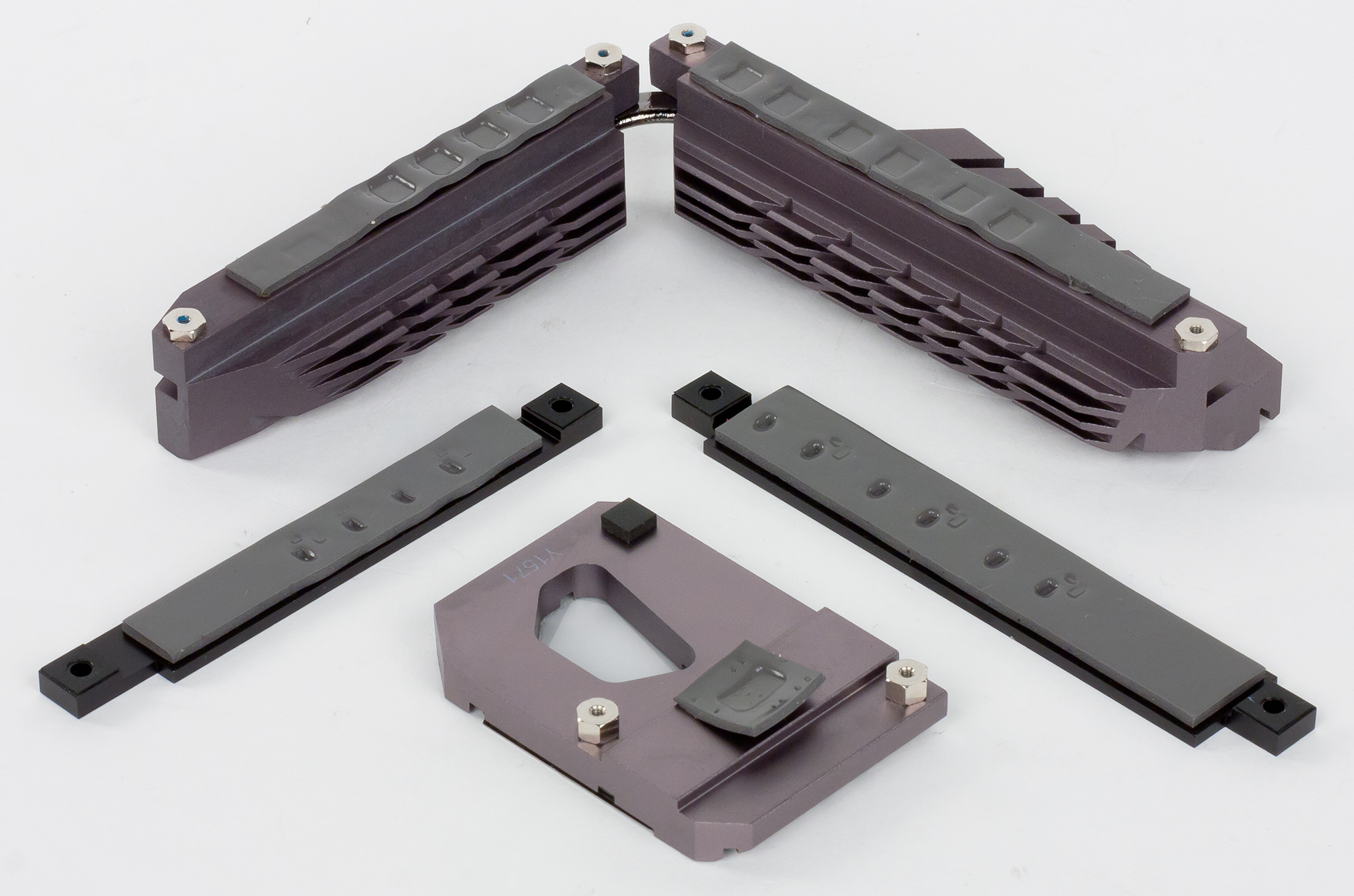

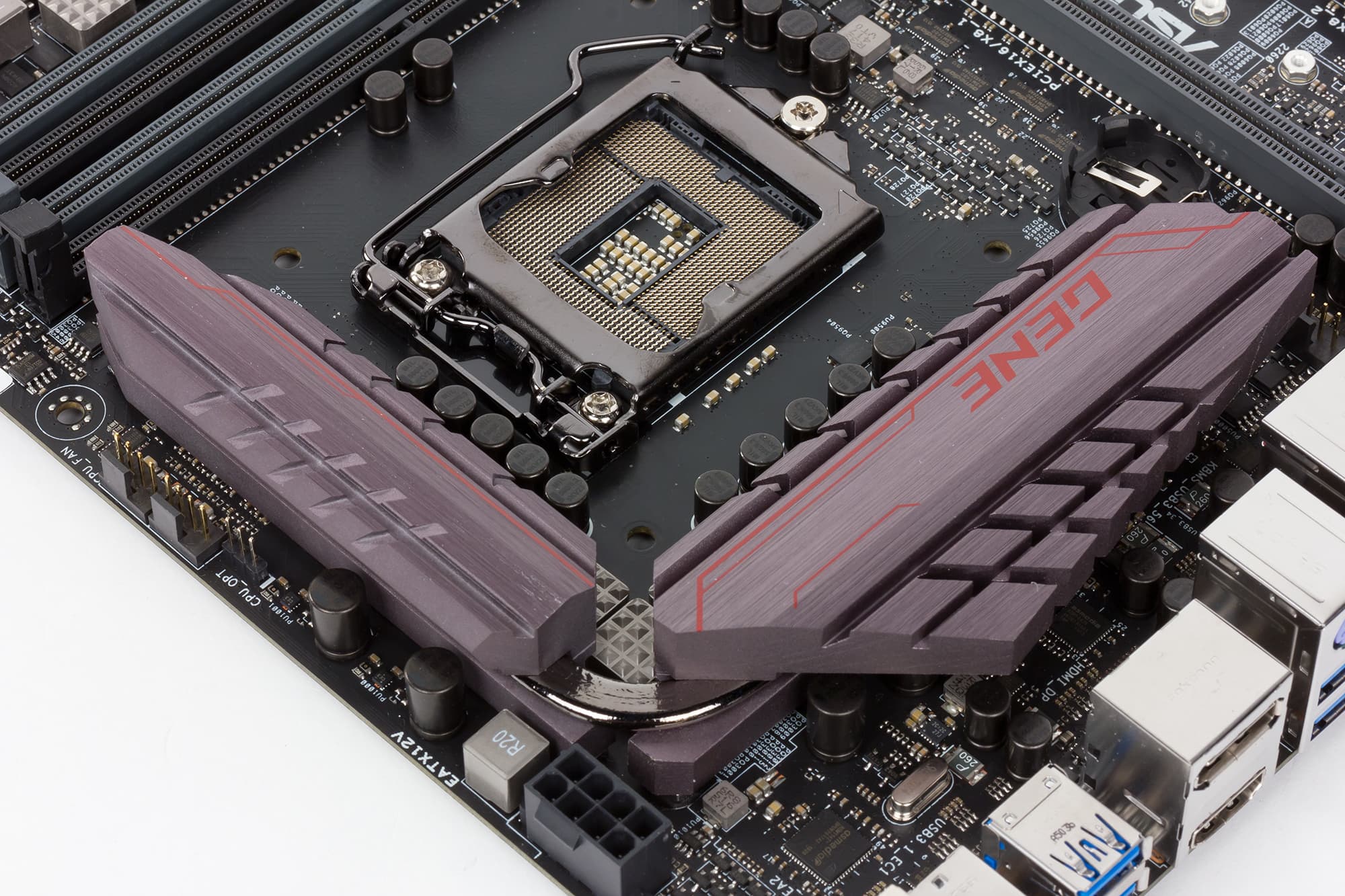

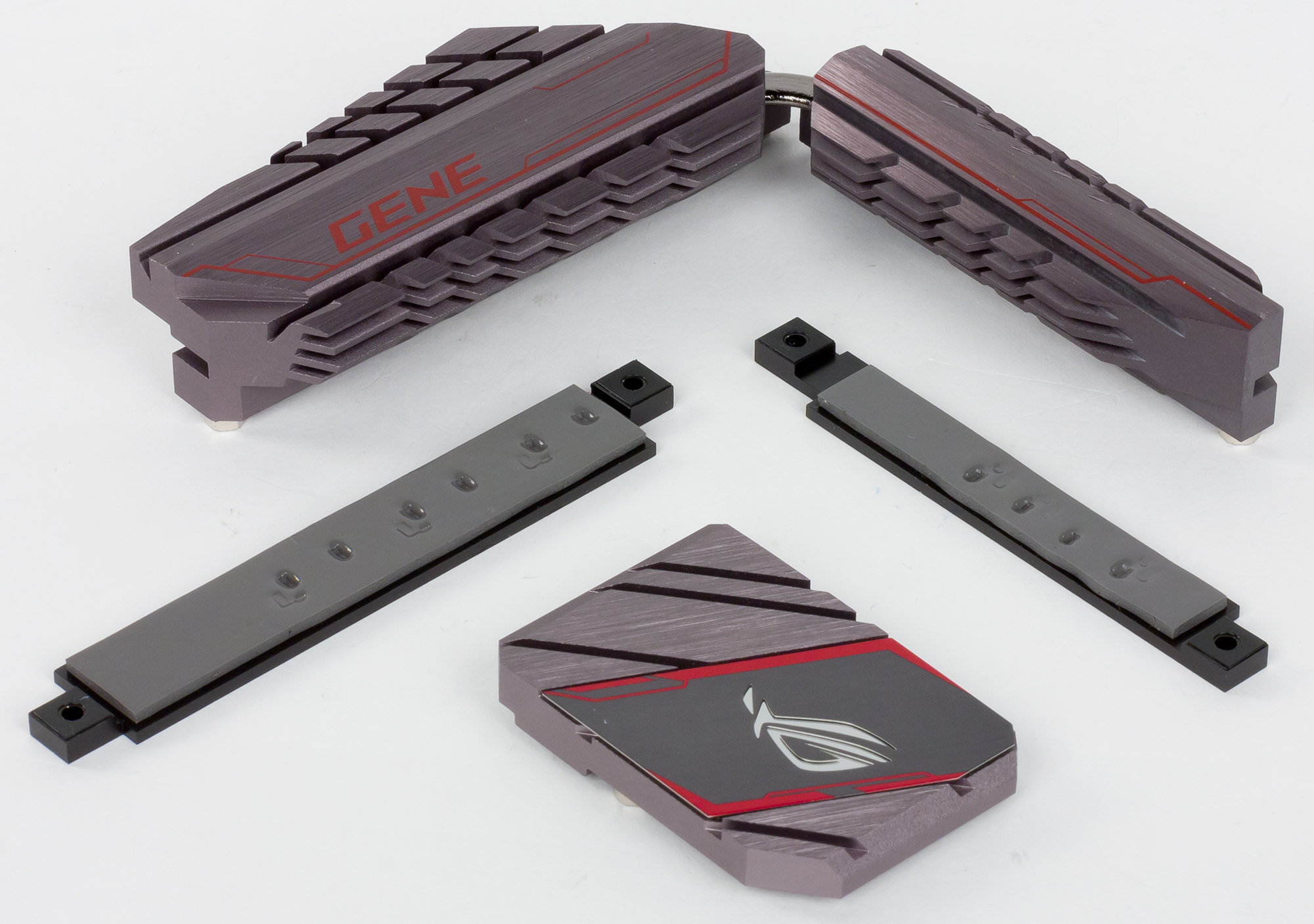

Для охлаждения различных тепловыделяющих компонентов на плате Asus Maximus VIII Gene предусмотрено в совокупности два радиатора. Один отдельный радиатор установлен на чипсете, а другой состоит из двух частей, связанных тепловой трубкой и соединенных в форме буквы «Г». Этот радиатор отводит тепло от MOSFET-транзисторов регулятора напряжения питания процессора. Кроме того, с обратной стороны платы к этому составному радиатор крепятся две металлический пластины.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов (включая и вентилятор кулера процессора), а также один специализированный четырехконтактный разъем для подключения помпы системы водяного охлаждения. Традиционно, скорость любого корпусного вентилятора, вентилятора кулера процессора и помпы системы водяного охлаждения можно настраивать либо через UEFI BIOS, либо через утилиту Asus Fan Xpert 3.

Аудиоподсистема

Одно из главных достоинств платы Asus Maximus VIII Gene заключается в ее продвинутой аудиоподсистеме с маркетинговым названием SupremeFX 2015. На сайте компании Asus отмечается, что аудиотракт построен на базе специализированного аудиопроцессора SupremeFX Audio Processor. На плате это процессор закрыт металлическим кожухом, но под под этим кожухом скрывается хорошо известный аудиокодек Realtek ALC1150. Так что SupremeFX Audio Processor — это ничто иное, как Realtek ALC1150. Однако, интерес представляет не столько аудиокодек Realtek ALC1150, сколько другие элементы аудиотракта. Это и ЦАП ESS ES9023P, и специализированный усилитель для наушников RC4580, и конденсаторы Nichicon и прочее.

Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали утилиту Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

Отметим, что традиционно для тестирования аудиотракта мы используем внешнюю звуковую карту Creative E-MU 0204 USB, однако, в данном случае это оказалось невозможным. Поэтому мы использовали классический способ тестирования, соединив вход и выход аудиокабелем.

По результатам тестирования аудиотракт на плате Asus Maximus VIII Gene получил оценку «Отлично». И действительно, если посмотреть на результаты тестирования звукового тракта, то они очень хорошие.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,15, +0,09
Отлично
Уровень шума, дБ (А)
−95,3
Отлично
Динамический диапазон, дБ (А)
95,2
Отлично
Гармонические искажения, %
0,0074
Очень хорошо
Гармонические искажения + шум, дБ (A)
−79,7
Посредственно
Интермодуляционные искажения + шум, %
0,0092
Очень хорошо
Взаимопроникновение каналов, дБ
−95,4
Отлично
Интермодуляции на 10 кГц, %
0,0093
Очень хорошо
Общая оценка
Отлично

UEFI BIOS

В заключение рассмотрим особенности настройки платы Asus Maximus VIII Gene через UEFI BIOS.

В принципе, здесь все очень стандартно. Интерфейс типичный для плат серии ROG и игровых плат Asus, ну а возможности по настройке такие же, как и на других платах Asus на базе чипсета Intel Z170. В частности, мы уже рассматривали плату Asus Z170 Pro Gaming и отличий в UEFI BIOS плат Asus Maximus VIII Gene и Asus Z170 Pro Gaming практически нет.

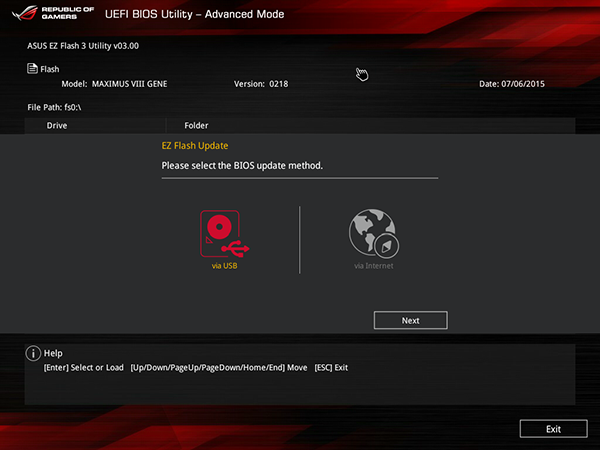

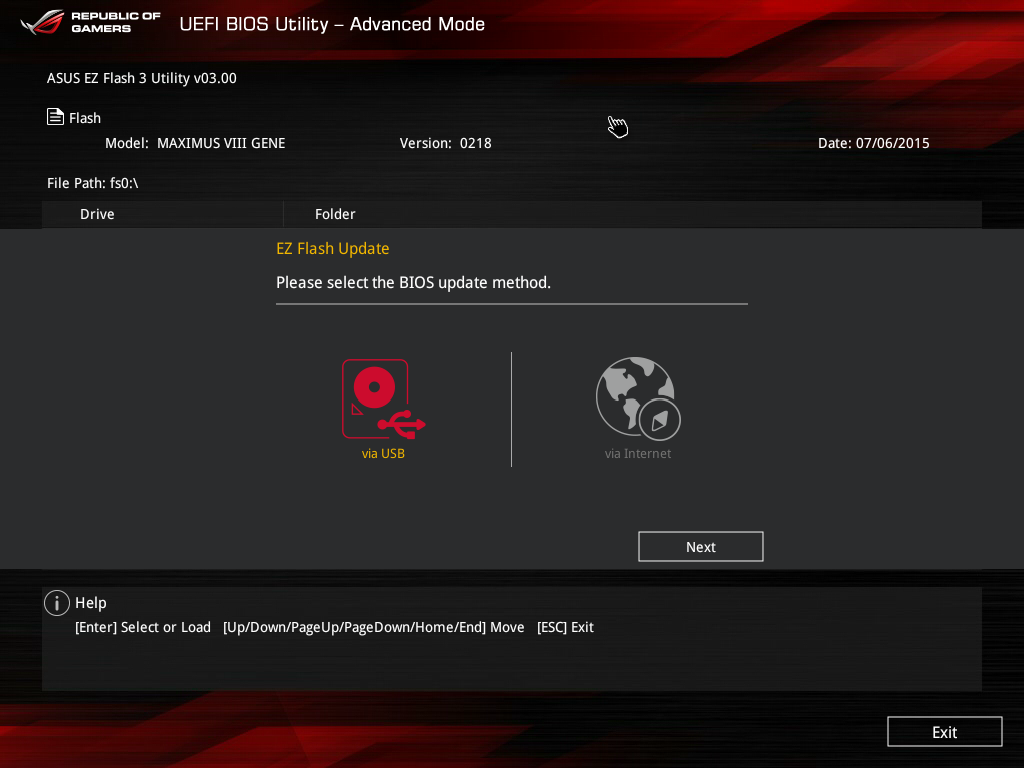

Как и на всех платах Asus, на плате Asus Maximus VIII Gene имеется возможность очень просто обновить версию UEFI BIOS, используя для этого традиционную утилиту Asus EZ Flash, встроенную в BIOS. Теперь используется новая версия этой утилиты Asus EZ Flash 3, которая позволяет обновлять UEFI BIOS не только с флэш-накопителя, но и через интернет.

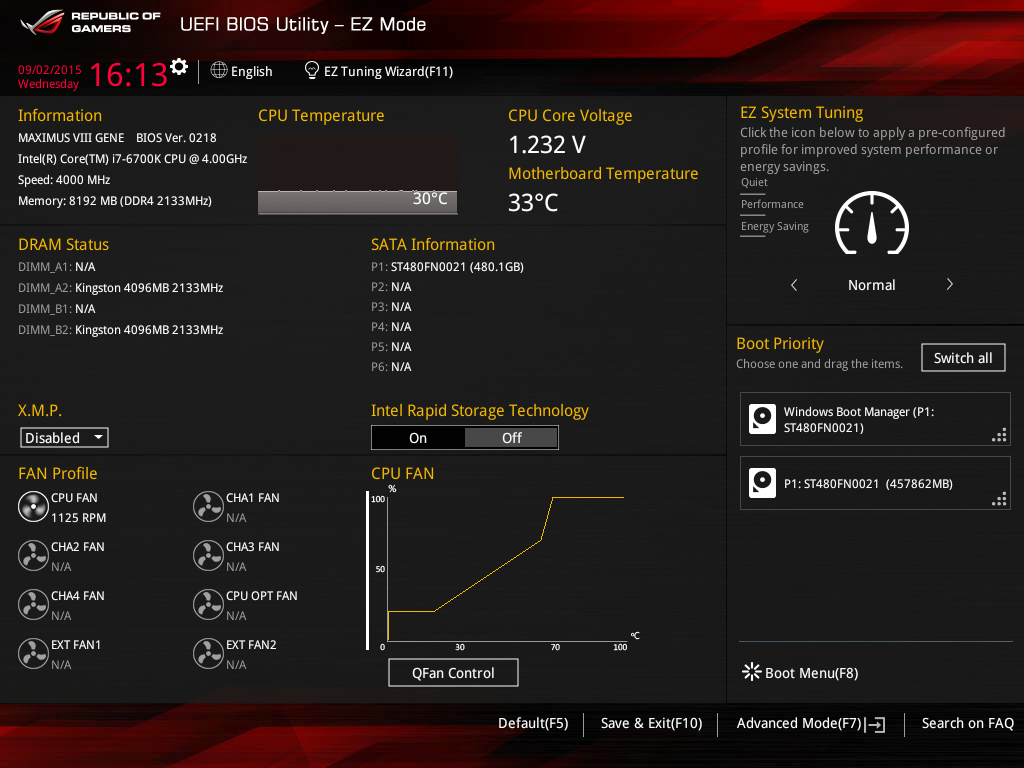

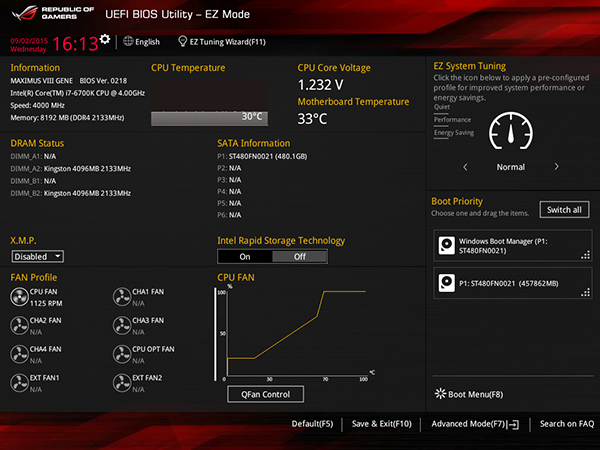

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и расширенный (Advanced Mode). Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров, а тонкая настройка платы и разгон системы доступны только в режиме Advanced Mode.

Для разгона процессора и памяти предназначена традиционная вкладка Extreme Tweaker, на которой предусмотрены все возможные опции.

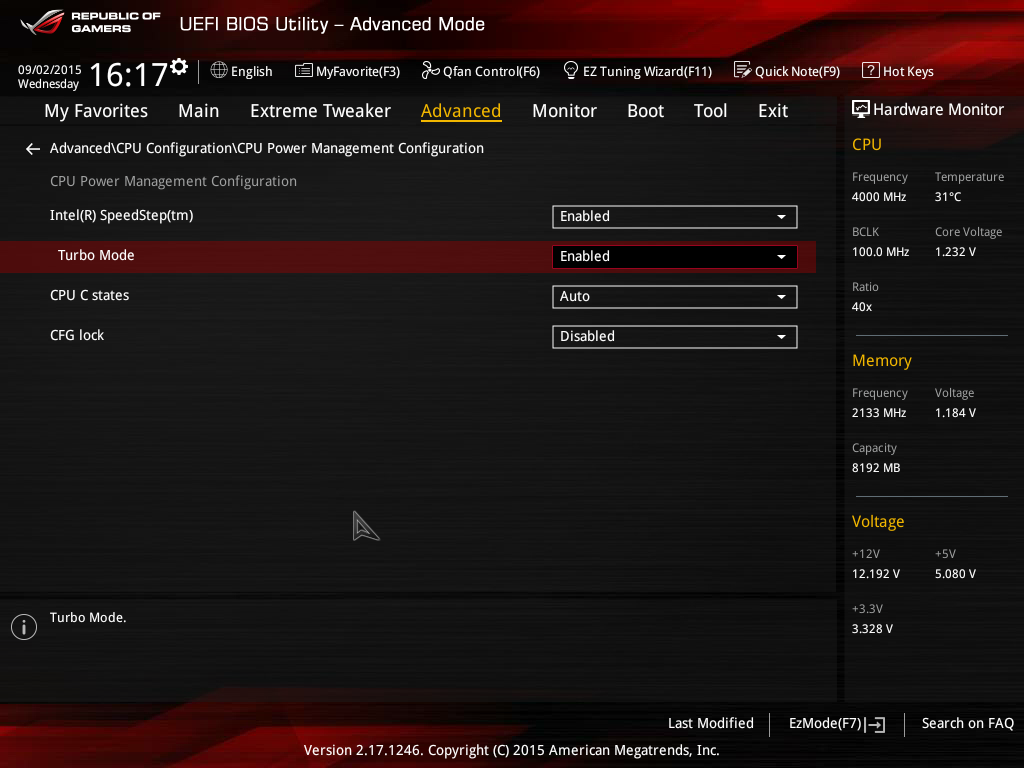

И точно также, как и на всех платах Asus, разгон разблокированного процессора (K-серии) возможен только в случае, когда активирован режим Turbo Mode (он активирован по умолчанию). Активирование данного режима производится на вкладке Advanced в меню CPU Configuration\CPU Power Management Configuration.

Если же заблокировать режим Turbo Mode, то несмотря на возможность изменения коэффициента умножения процессора, он будет работать на номинальной частоте.

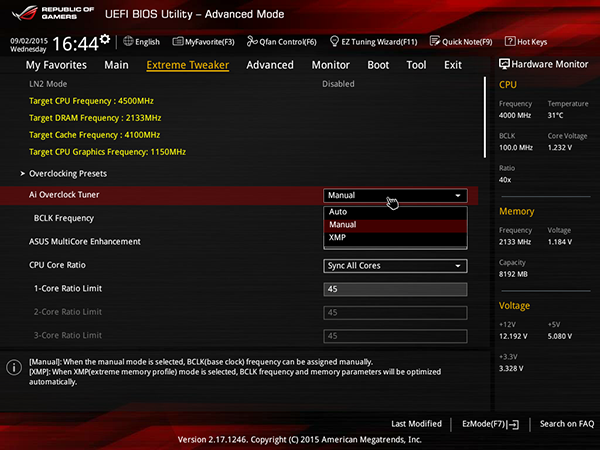

Кроме того, для разгона процессора на плате Asus Maximus VIII Gene (как, кстати, и на других платах Asus) на вкладке Extreme Tweaker для параметра Ai Overclock Tuner нужно установить значение Manual или XMP.

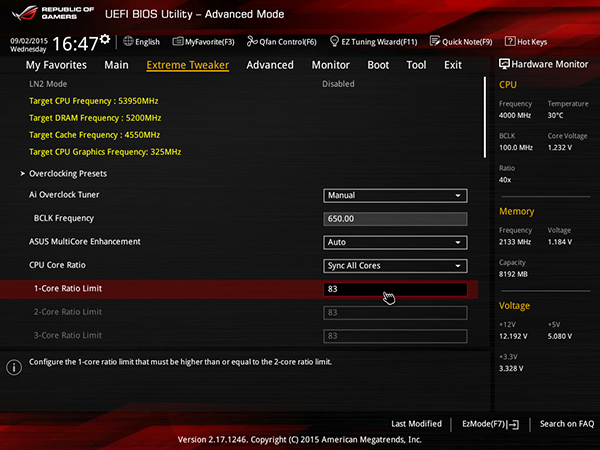

В этом случае имеется возможность менять частоту тактового генератора BCLK (BCLK Frequency) и коэффициент умножения ядер процессора (CPU Core Ratio). Частота BCLK меняется вплоть до значение 650 МГц, а максимальный коэффициент умножения можно установить равным 83.

Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

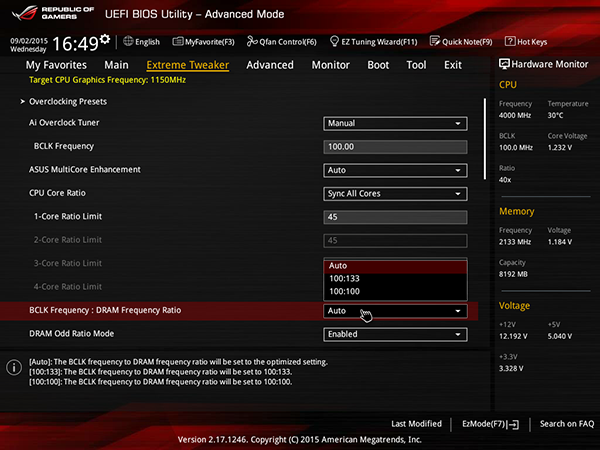

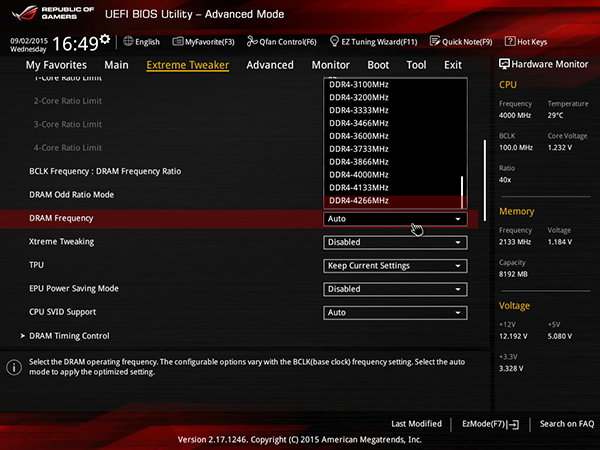

Кроме коэффициента умножения ядер процессора (CPU Core Ratio) и частоты BCLK , в настройках Extreme Tweaker можно задавать коэффициент BCLK Frequency : DRAM Frequency Ratio (100:100, 100:133) и настроить работу модулей памяти.

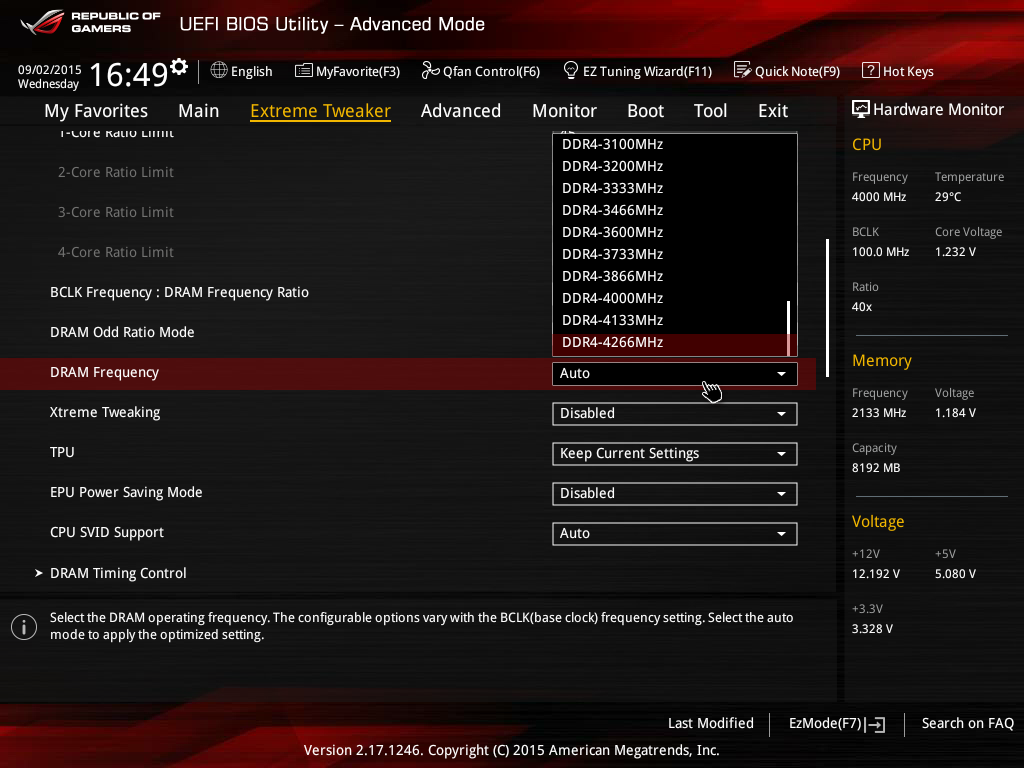

При частоте BCLK 100 МГц максимальная частота модулей памяти DDR4 может составлять 4266 МГц.

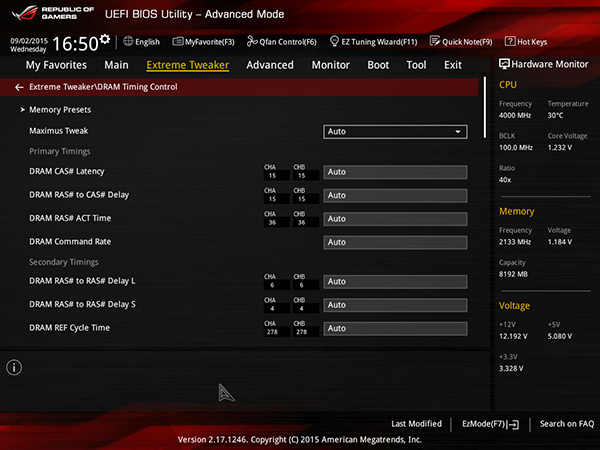

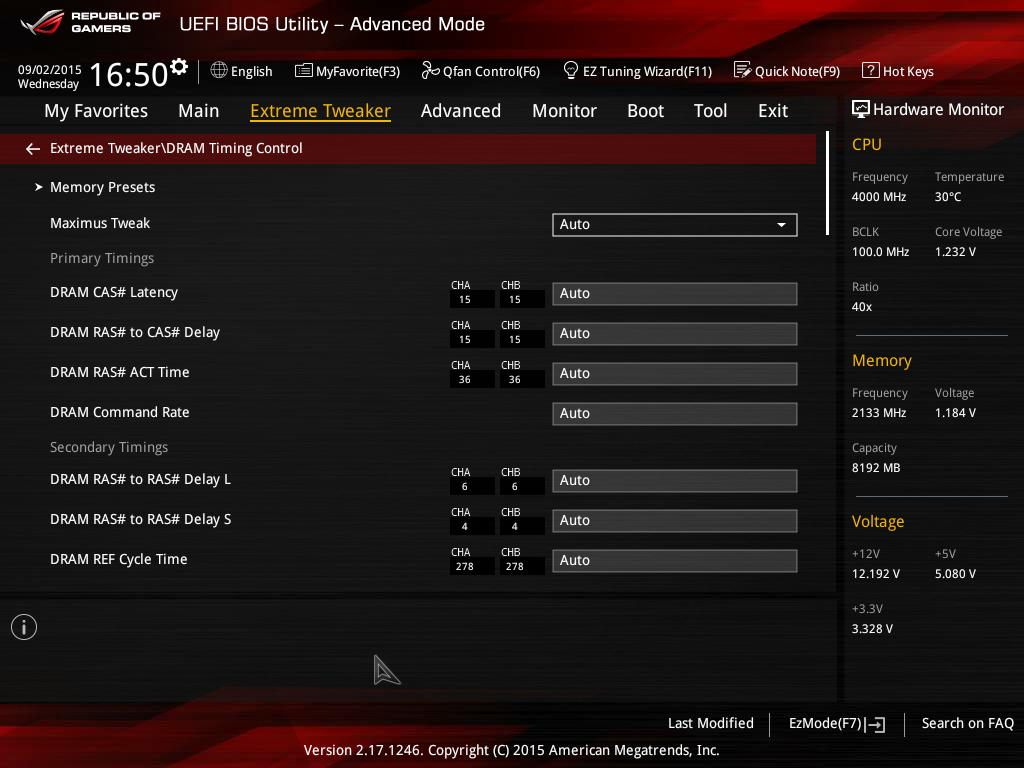

Естественно, предусмотрена возможность настройки таймингов памяти.

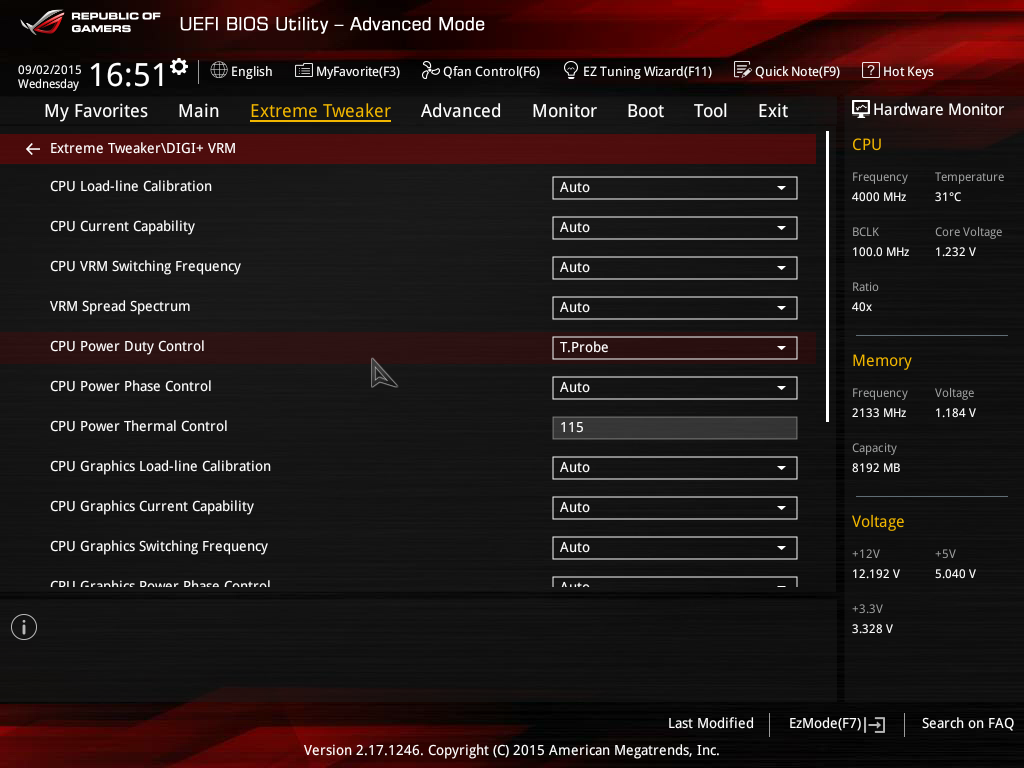

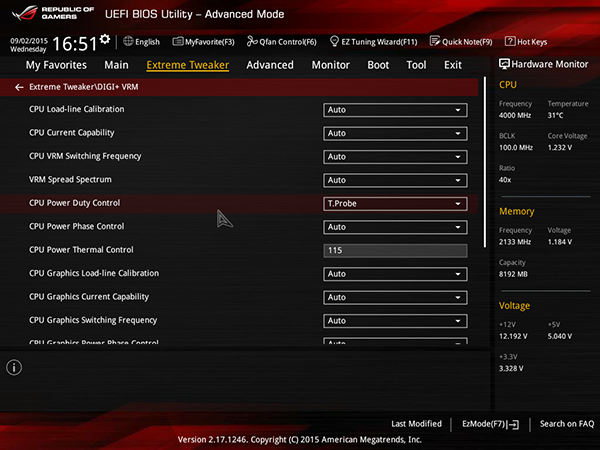

Ну и кроме того, можно настроить напряжение питания процессора, памяти и т.д., а также настроить режим работы регулятора напряжения питания.

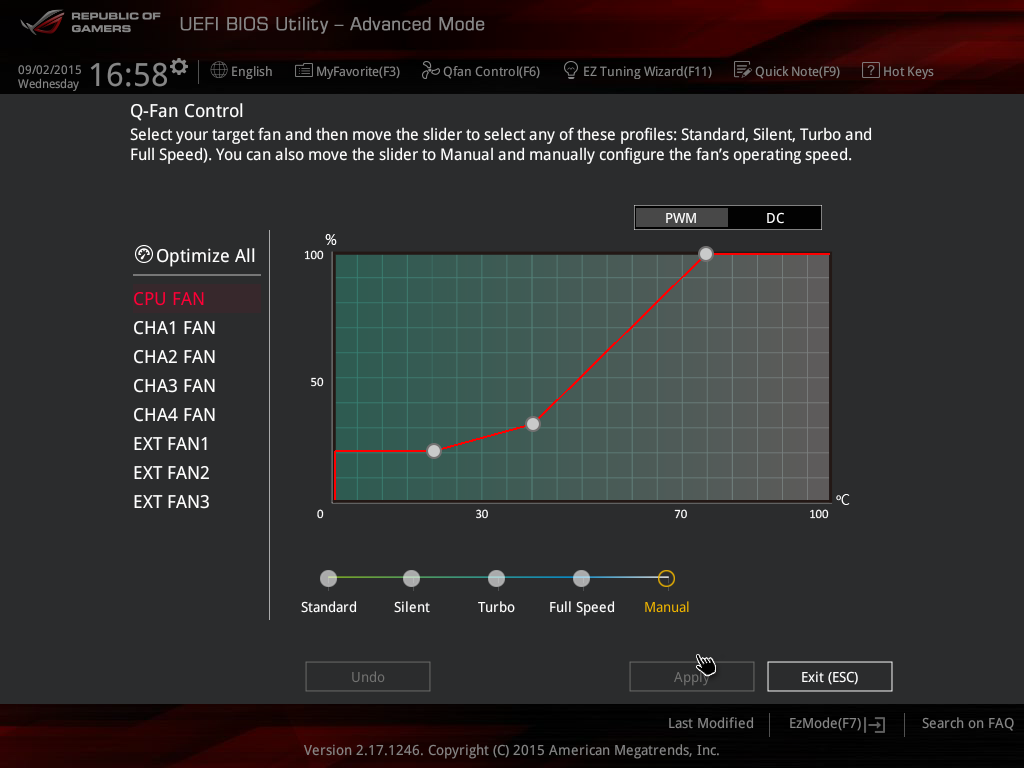

Точно так же, как и на всех платах Asus, в UEFI BIOS платы Asus Maximus VIII Gene есть возможность настройки скоростных режимов всех вентиляторов, подключенных к плате. Кроме выбора одного из трех предустановленных скоростных режимов (Standard, Silent, Turbo и Full Speed), можно настроить скоростной режим вручную. При ручной настройке скорости вращения вентилятора на процессоре имеется возможность задать график изменения скорости вращения вентиляторов от температуры процессора по трем точкам. Для каждой точки на графике задаются координаты (температура, скорость вращения). Причем скорость вращения вентилятора меняется в диапазоне от 20% до 100% для вентилятора кулера процессора и от 60% до 100% для дополнительных корпусных вентиляторов. Допустимый интервал изменения температуры составляет 0 до 75 °C.

Выводы

Подведем итог. С одной стороны, плата Asus Maximus VIII Gene довольно простая и без излишеств (по количеству различных разъемов и портов). На ней фактически реализована лишь базовая функциональность чипсета. Тем не менее, тех функциональных возможностей, которые здесь имеются, будет достаточно для большинства пользователей. Эта плата отлично подойдет и для игрового ПК, и для универсального производительного домашнего ПК, и для тех, кто увлекается разгоном. Осталось лишь выяснить, сколько будет стоить эта плата на российском рынке.


Эта модель на сайте производителя


Плата предоставлена на тестирование производителем



Дополнительно
