Материнская плата Asus Z170 Pro Gaming


Одну из материнских плат Asus на чипсете Intel Z170 мы уже рассмотрели, а этой статьей мы продолжим обзор новинок и рассмотрим плату Asus Z170 Pro Gaming, которая также основана на чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения (Skylake-S). Эта модель хотя и не относится к игровой серии Asus ROG (Republic Of Gamers), но ориентирована, как это следует из названия, на игровые ПК.

Комплектация и упаковка

Поскольку плата Z170 Pro Gaming не относится к элитной серии Asus, комплект ее поставки довольно скромный.

Она поставляется в достаточно компактной коробке, на которой рекламируется игра World of Warships. Причем это не просто реклама: купив данную плату и зарегистрировав ее, пользователь получает премиум-аккаунт на 15 дней в игре World of Warships и уникальный корабль.

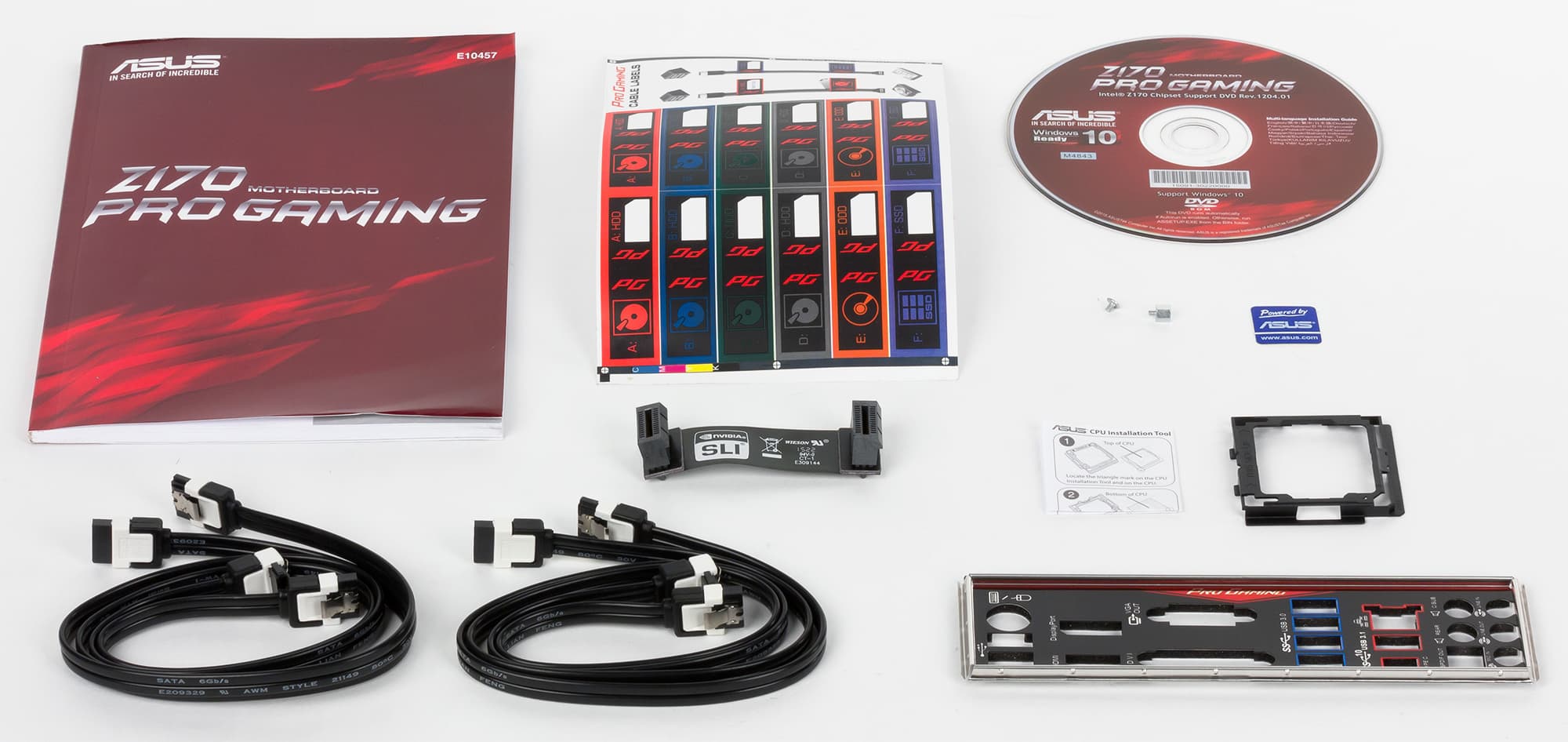

В комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты и заглушка для задней панели платы.

Кроме того, имеется специальная пластиковая монтажная рамка, которая предназначена для безопасной установки процессора в разъем. Конечно, установить процессор можно и без нее, «классическим способом», однако с этой рамкой обеспечивается гарантия того, что контакты в процессорном разъеме не будут повреждены.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z170 Pro Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Слоты расширения
2 × PCI Express 3.0 x16 (режим работы x16/x8)
1 × PCI Express 3.0 x16 (режим работы x4/x2)
3 × PCI Express 3.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
6× SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
USB-порты
6 × USB 3.0
8 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)

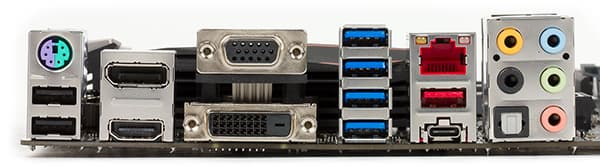

Разъемы на задней панели
4 × USB 3.0
2 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI 1.4
1 × DVI-D
1 × VGA
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
5 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-12793080
Розничные предложения L-12793080-10

Форм-фактор

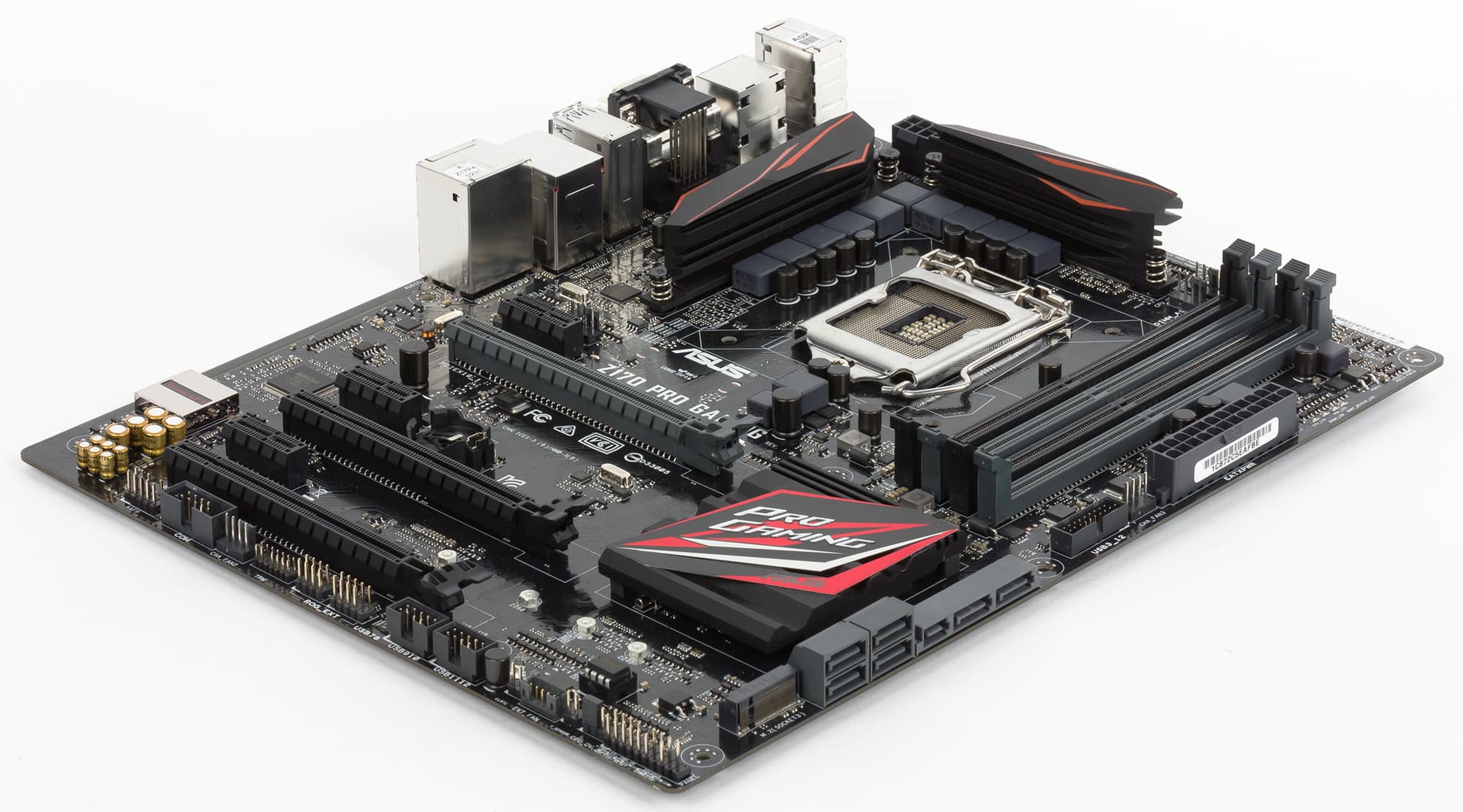

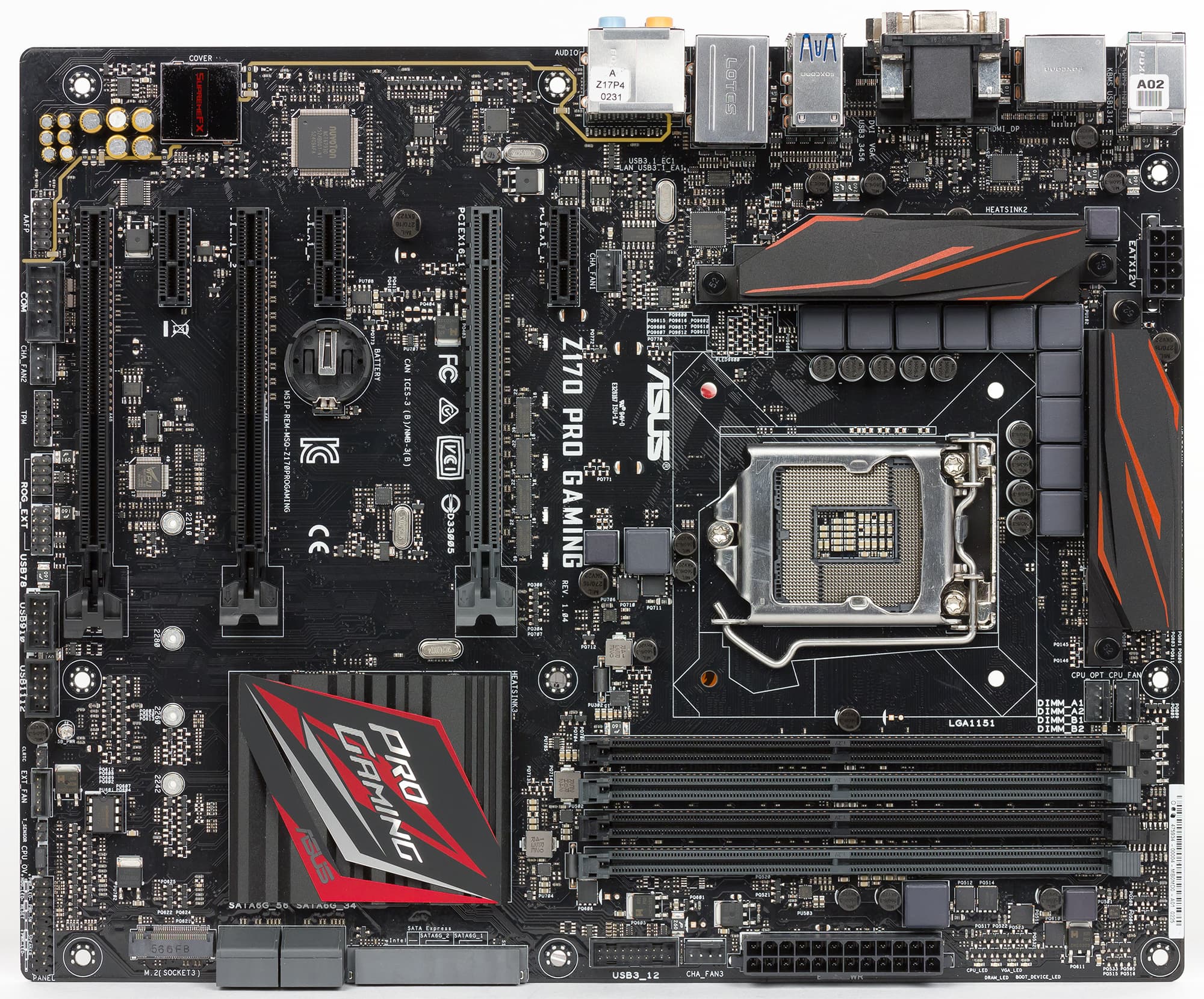

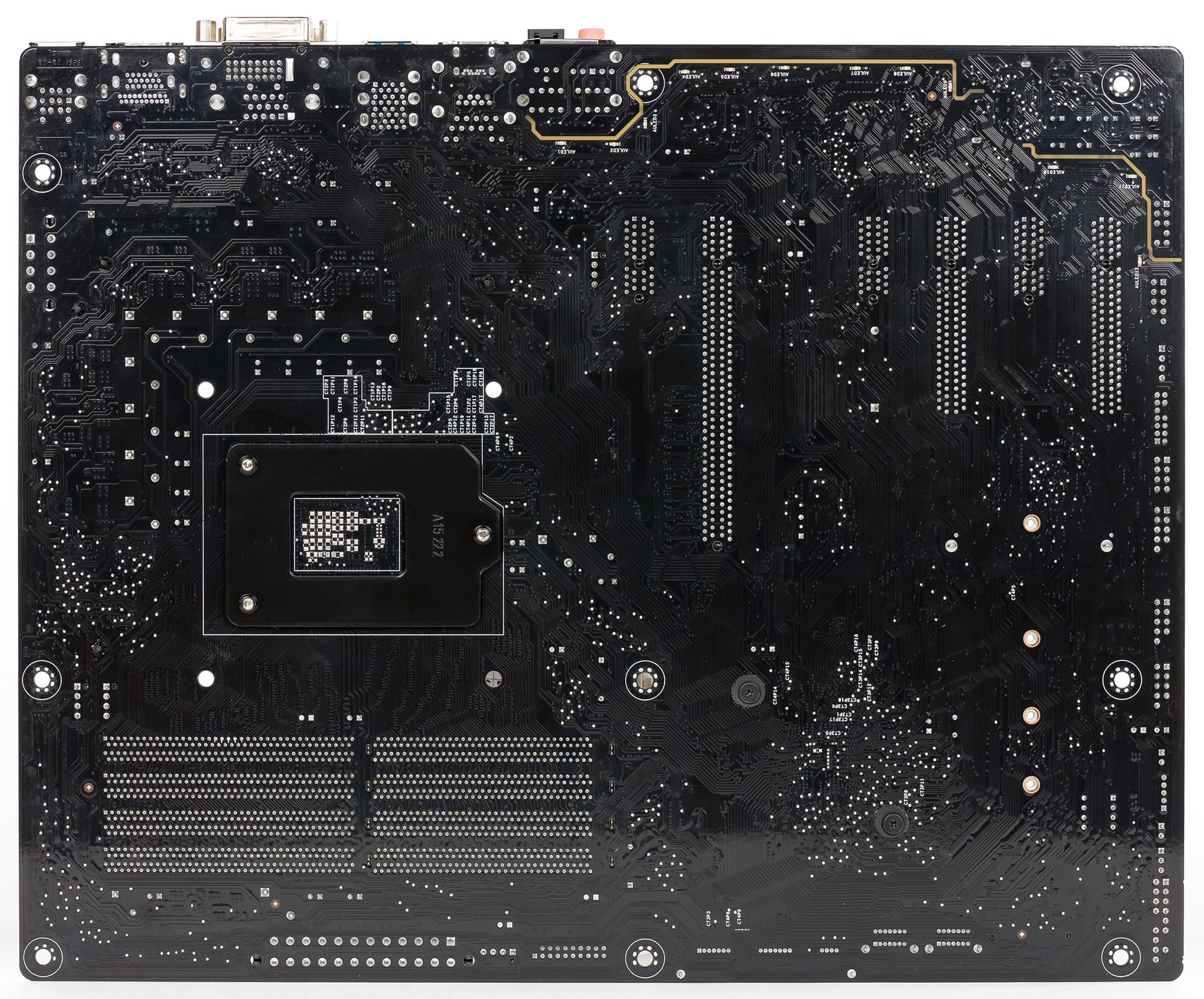

Плата Asus Z170 Pro Gaming выполнена в форм-факторе ATX (305×244 мм), и для ее монтажа в корпус предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

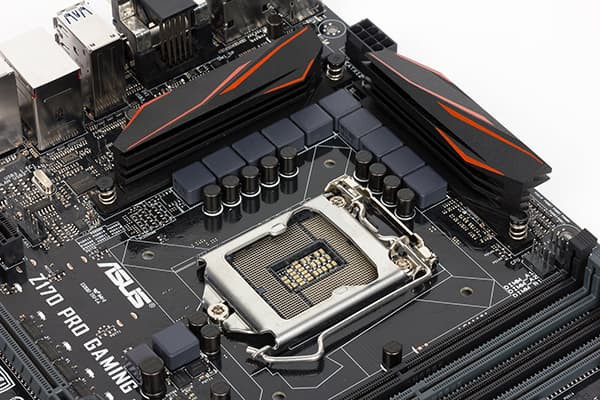

Плата Asus Z170 Pro Gaming основана на новом чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения (кодовое наименованием Skylake-S) с разъемом LGA1151.


Память

Для установки модулей памяти на плате Asus Z170 Pro Gaming предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

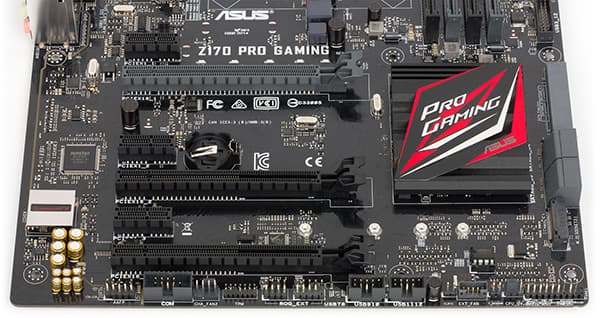

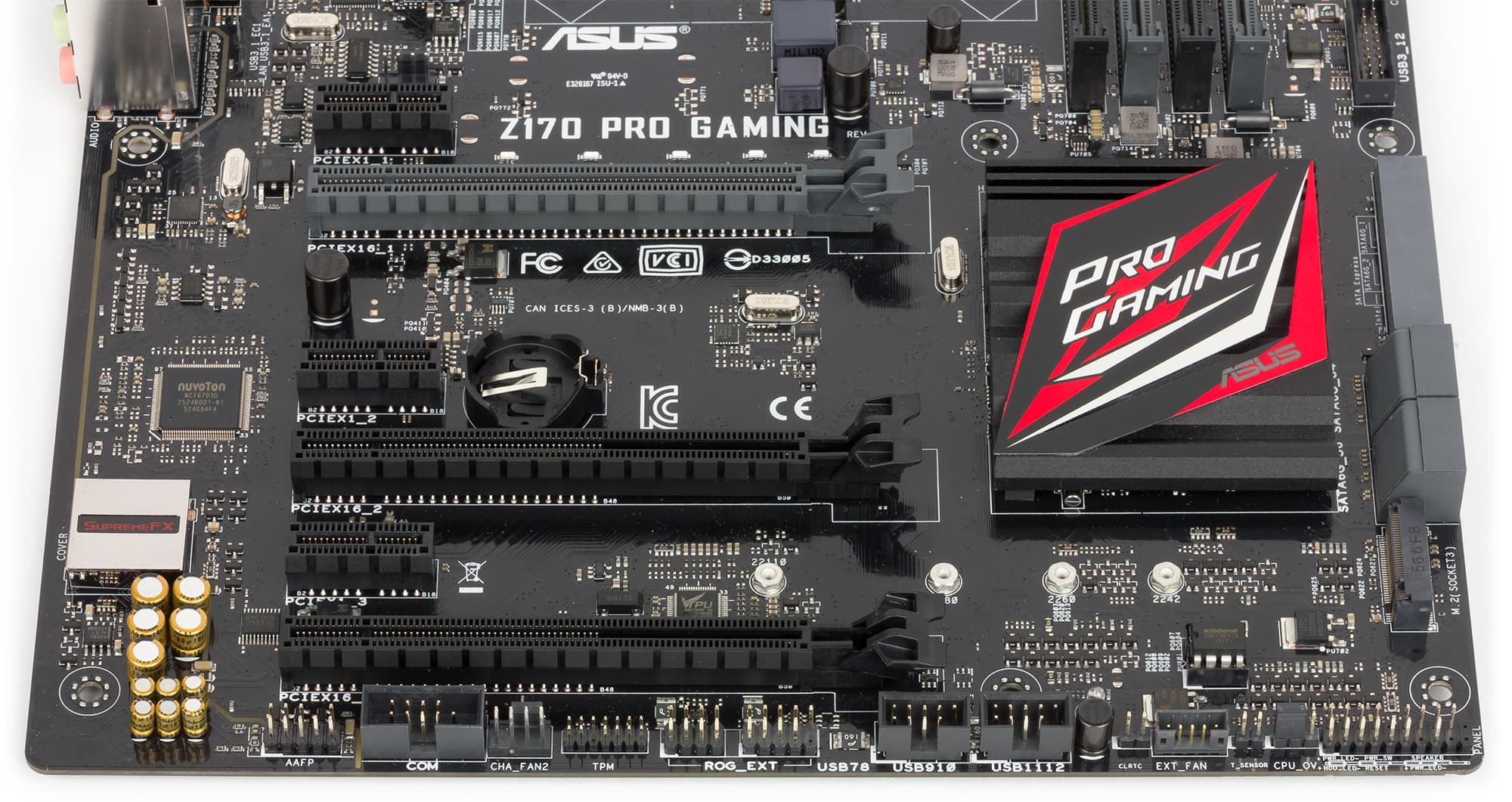

Для установки видеокарт или плат расширения на материнской плате Asus Z170 Pro Gaming имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора Skylake-S, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z170. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата Asus Z170 Pro Gaming поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 (с закрытыми концами) реализованы через чипсет Intel Z170.

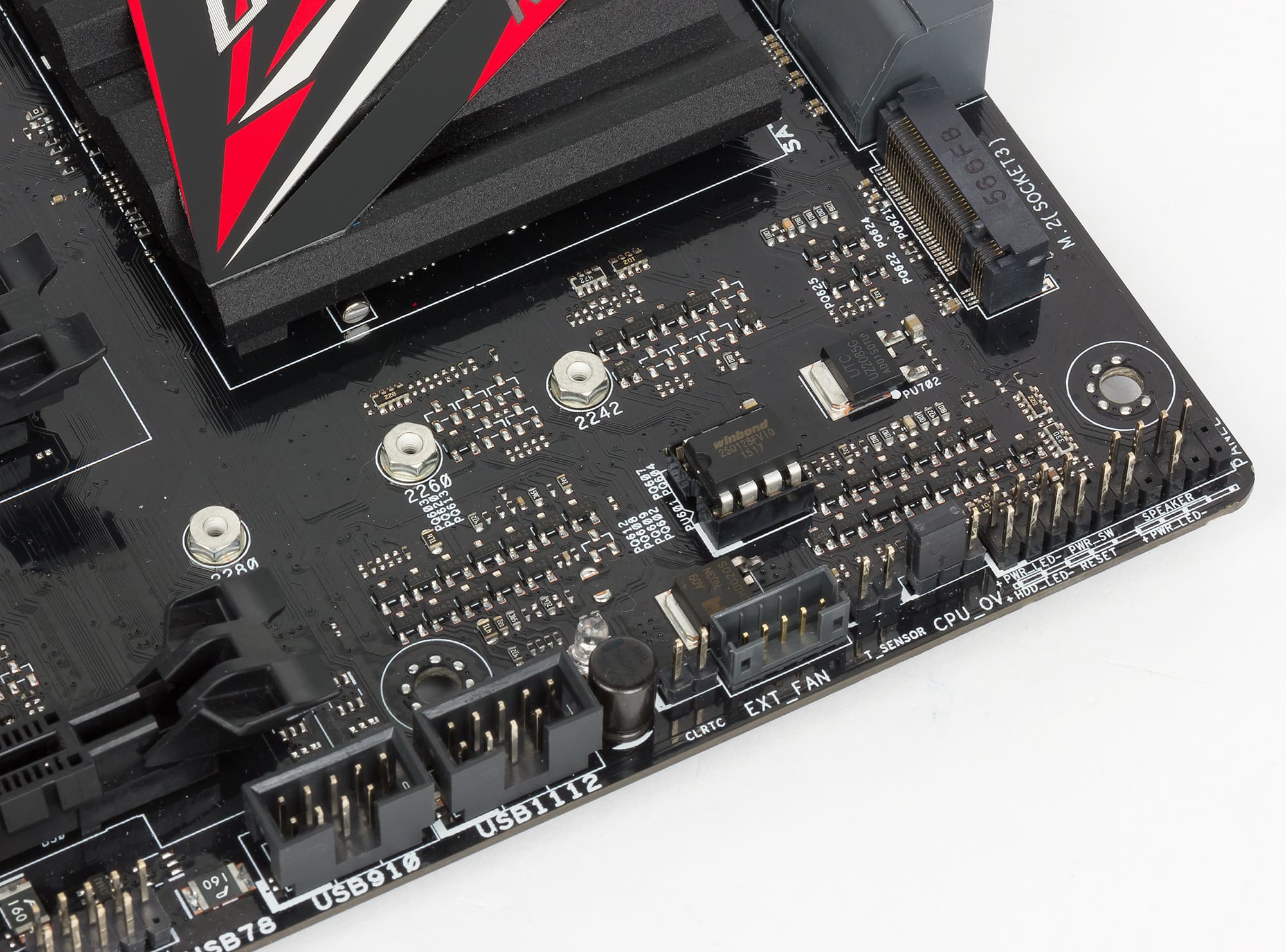

Разъем M.2 поддерживает устройства PCIe и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 или два порта SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (максимальное разрешение 4096×2304@60 Гц), HDMI 1.4 (4096×2160@24 Гц), DVI (1920×1200@60 Гц) и VGA (1920×1200@60 Гц). К плате можно одновременно подключить три монитора.

По поводу видеовыхода VGA (разъем D-Sub) напомним, что в процессоре Skylake-S более нет шины FDI для соединения с чипсетом, и видеовыход VGA реализуется путем дополнительного преобразования цифрового видеовыхода в аналоговый.

SATA-порты, разъем SATA Express

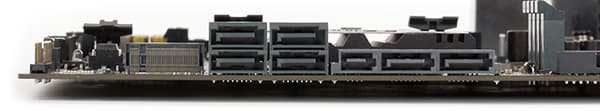

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности шесть портов SATA 6 Гбит/с. Это четыре отдельных порта SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express.

Четыре отдельных порта SATA 6 Гбит/с и два порта в составе разъема SATA Express реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Отметим также, что возможность создания RAID-массива предусмотрена также и для PCIe устройств, одно из которых подключается к разъему M.2 (PCIe 3.0 x4), а второе устанавливается в слот PCI Express 3.0 x4.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1.

Шесть портов USB 3.0 и восемь портов USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и шести портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и три разъема USB 2.0.

Для реализации двух портов USB 3.1 на плате используется двухпортовый контроллер ASMedia ASM1142. Причем этот контроллер подключен к чипсету двумя линиями PCIe 3.0 — в чем преимущество такого способа подключения, мы уже писали в статье, посвященной плате Asus Z170-Deluxe.

Отметим, что оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type A, а другой порт имеет симметричный разъем Type C.

Сетевой интерфейс

Для подключения к сети на плате Asus Z170 Pro Gaming имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe.

Как это работает

Прежде всего напомним, что чипсет Intel Z170 имеет 26 высокоскоростных портов ввода/вывода, в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 20 портов. Есть и еще одно ограничение, которое заключается в том, что одновременно к 20 портам PCIe можно подключить не более 16 PCIe устройств (в качестве устройства может выступать контроллер, разъем или слот). Естественно, что для подключения одного PCIe устройства может потребоваться и долее одного порта PCIe (например, 2 или 4).

Ну а теперь вернемся к плате Asus Z170 Pro Gaming.

Как мы уже отмечали, на ней реализовано шесть чипсетных портов USB 3.0, четыре отдельных чипсетных порта SATA 6 Гбит/с, а также два порта SATA 6 Гбит/с в составе разъема SATA Express. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA устройства. То есть, с учетом возможностей чипсета Intel Z170 SATA-портов не хватает.

Также имеется контроллер ASMedia ASM1142 под который требуется два порта PCIe 3.0, разъем M.2, под который требуется еще четыре порта PCIe 3.0, разъем SATA Express — это еще два порта PCIe 3.0. Добавим к этому сетевой контроллер, под которые требуется еще один порта PCIe, а также учтем наличие слота PCI Express 3.0 x4 и трех слотов PCI Express 3.0 x1. В результате получаем, что требуется 16 портов PCIe 3.0, то есть даже меньше того количества, которое обеспечивает чипсет. Ну а кажущаяся нехватка чипсетных портов SATA 6 Гбит/с и решается в данном случае очень просто. Разъем M.2 и SATA Express выполнены разделяемыми по SATA портам, то есть в совокупности для разъемов M.2 и SATA Express требуется лишь два порта SATA 6 Гбит/с.

Если же посчитать общее количество реализованных чипсетных высокоскоростных портов ввода вывода, то их окажется не более 26 в зависимости от того, какие устройства подключены к разъемам M.2 и SATA Express. Это шесть фиксированных портов USB 3.0, четыре фиксированных порта SATA 6 Гбит/с и десять фиксированных портов PCIe 3.0 (слоты, сетевой контроллер и контроллер USB 3.1). Далее, если к разъемам M.2 и SATA Express подключены PCIe устройства, то получаем еще шесть портов PCIe 3.0, ну а если к одному из этих разъемов подключено SATA-устройство, то получаем еще два порта SATA 6 Гбит/с и два или четыре порта PCIe 3.0.

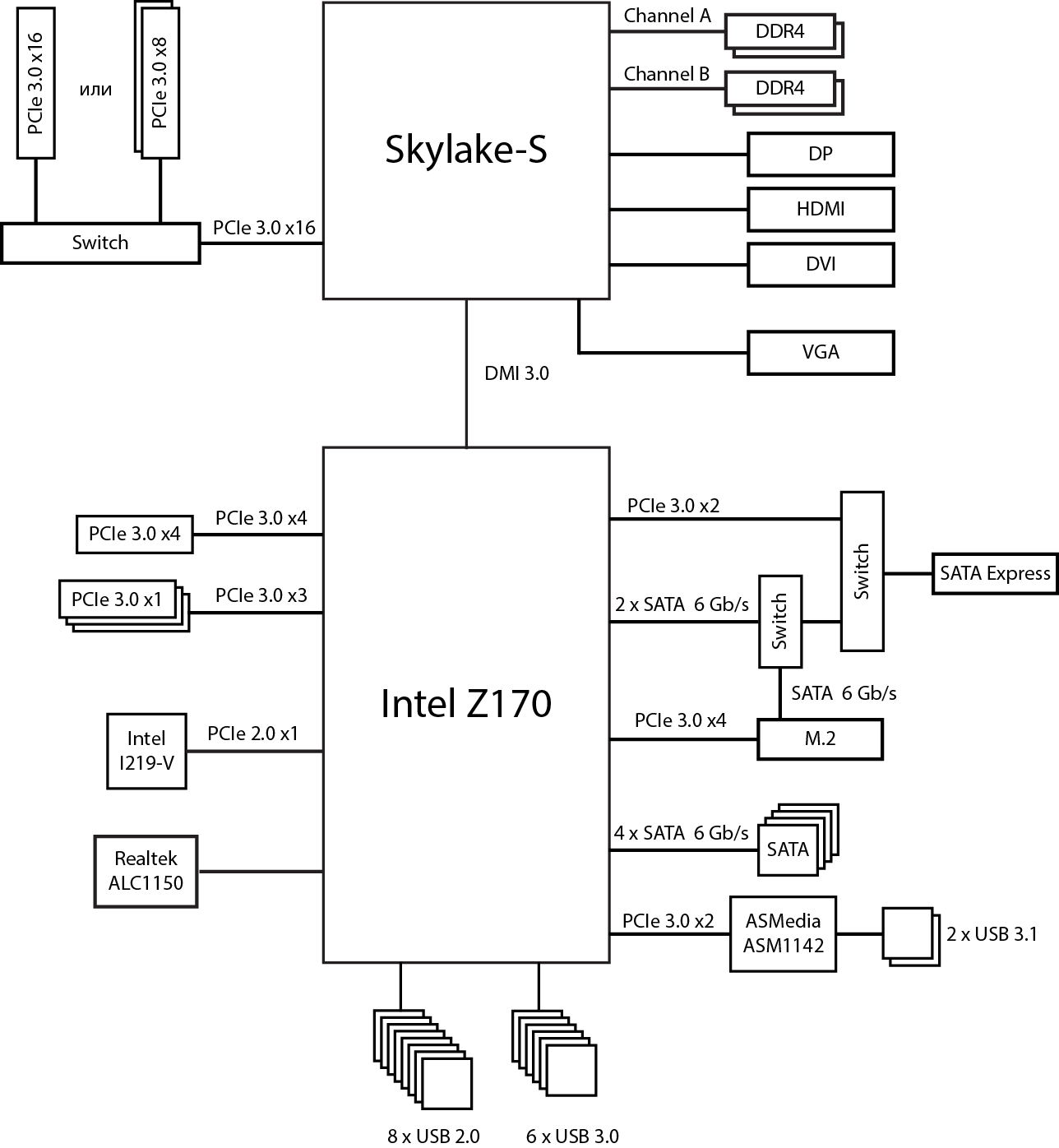

Блок-схема платы Asus Z170 Pro Gaming показана на рисунке.

Дополнительные особенности

Никаких дополнительных «фишек» на плате Asus Z170 Pro Gaming не реализовано. Нет тут ни отдельных кнопок включения и перезагрузки, ни индикатора POST-кодов и пр.

Имеется лишь два переключателя (перемычки): Clear CMOS (для сброса настроек BIOS) и CPU Over Voltage (предназначен для разгона процессора и позволяет увеличивать напряжение на процессоре в более широких пределах).

Также, пожалуй, стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения панели Asus Front Base, приобретаемой отдельно.

Система питания

Как и большинство плат, модель Asus Z170 Pro Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

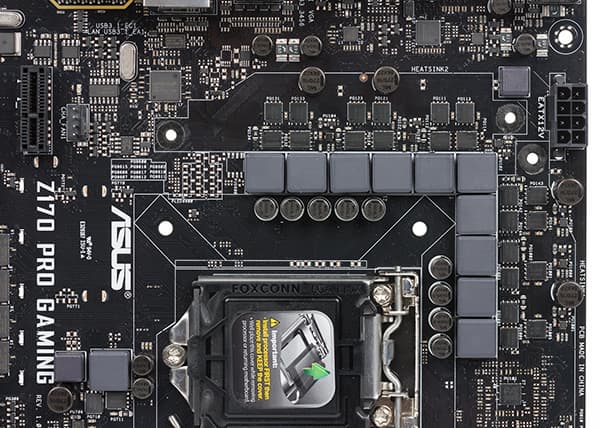

Регулятор напряжения питания процессора на плате является 10-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1400. Cами каналы питания построены с использованием дискретных MOSFET-транзисторов NTMFS4C09N (максимальный ток 52 А) компании On Semiconductor и драйверов International Rectifier IR3598, которые расположены с обратной стороны платы.

Система охлаждения

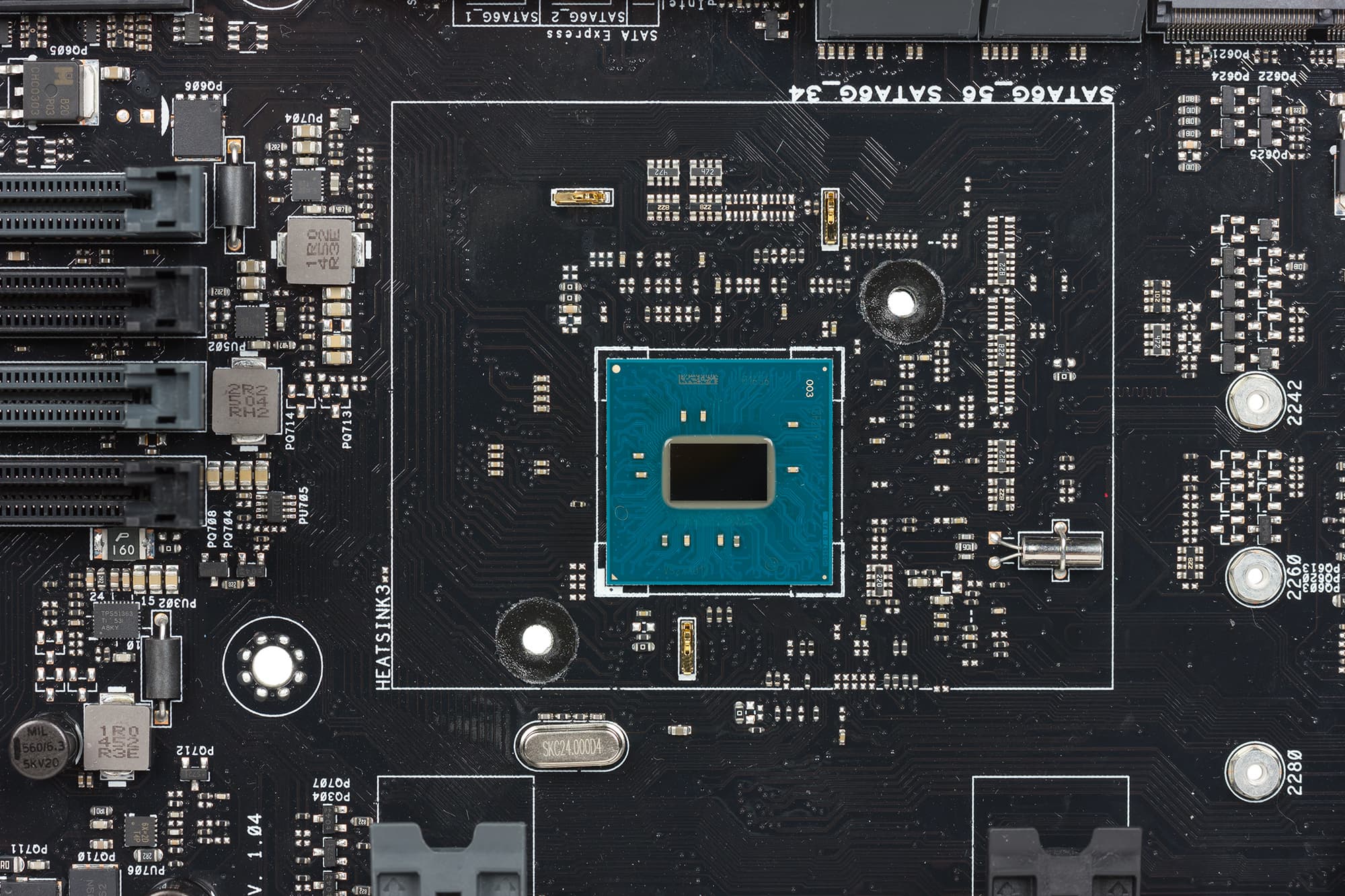

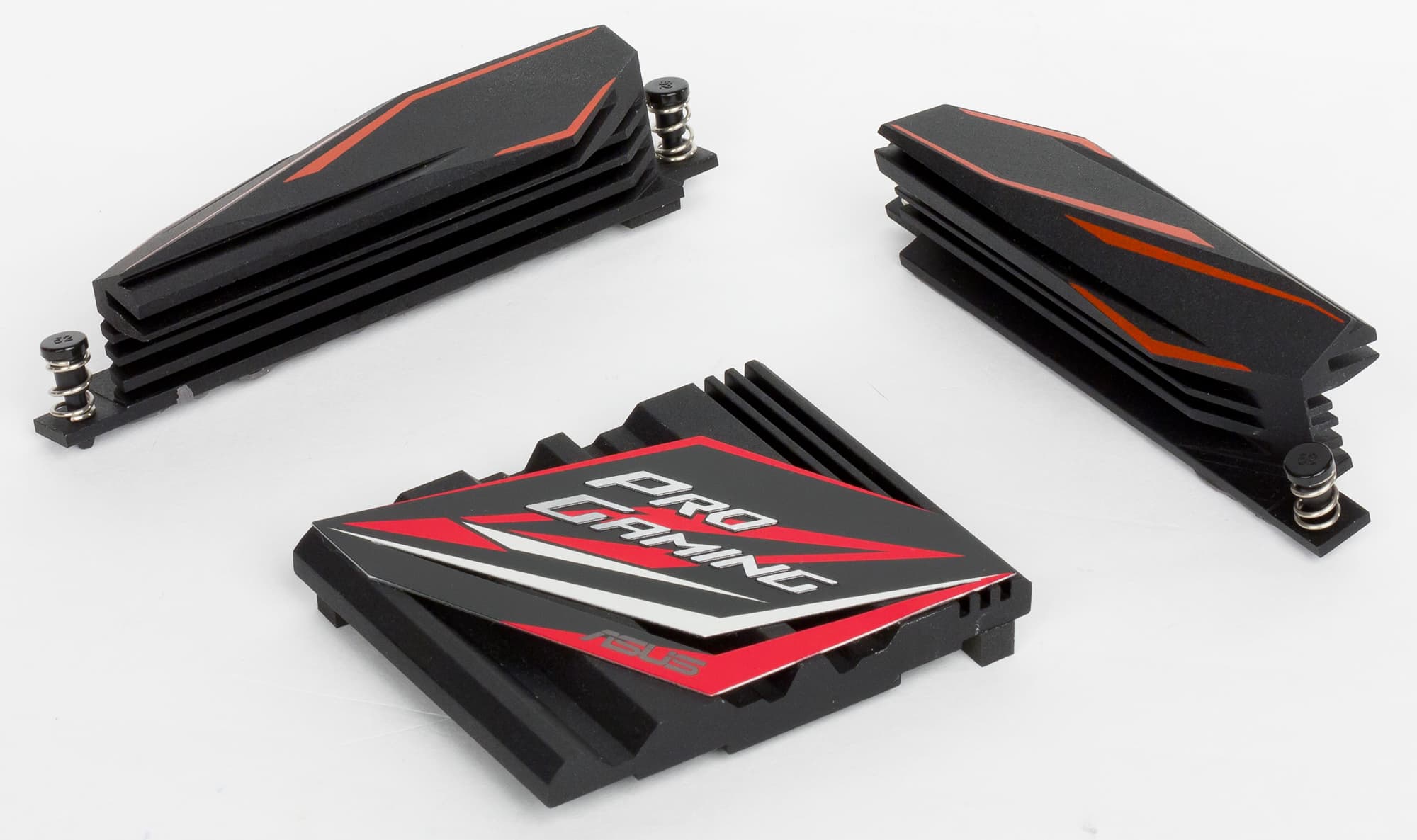

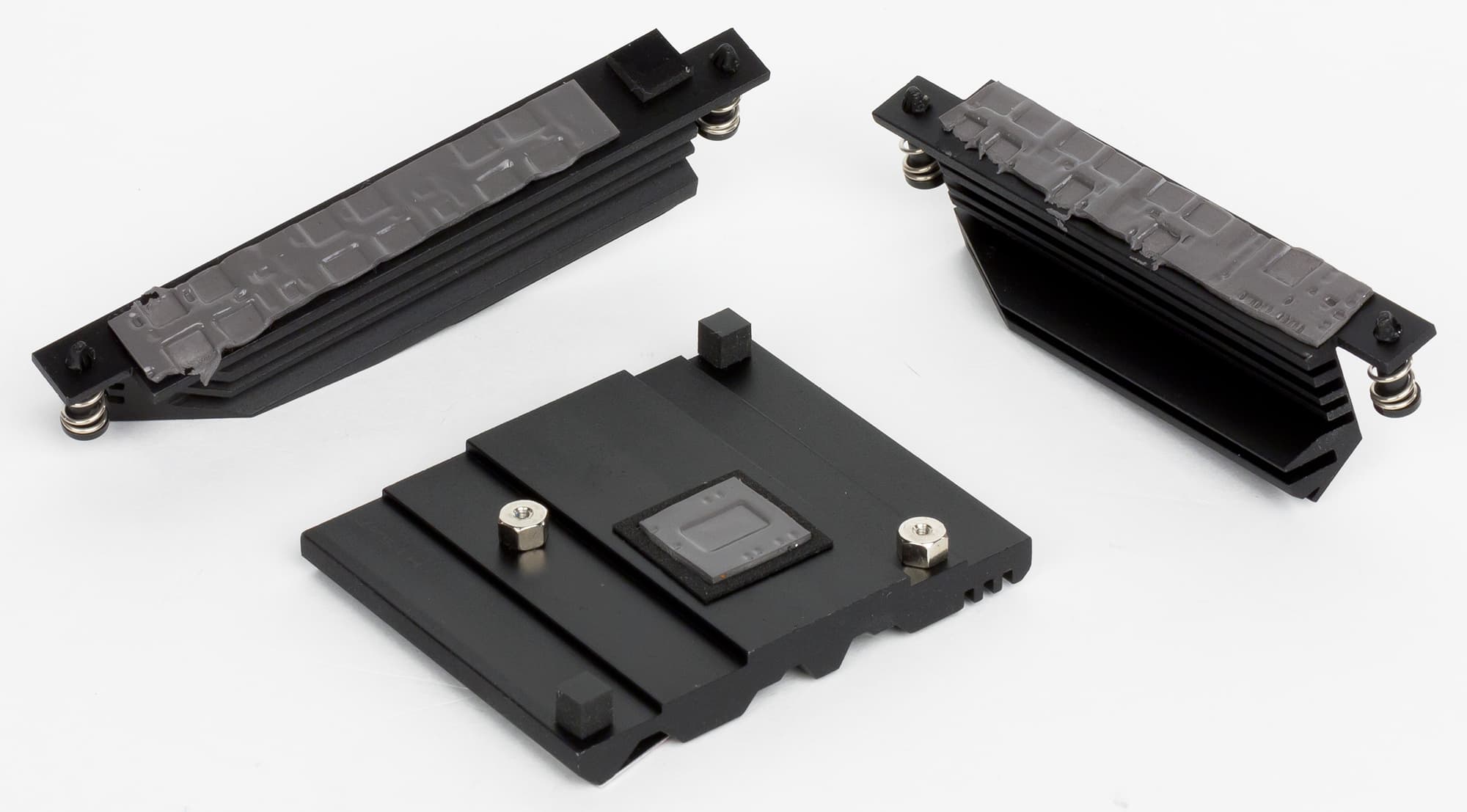

Для охлаждения различных тепловыделяющих компонентов, на плате Asus Z170 Pro Gaming предусмотрено в совокупности три радиатора. Один из них установлен на чипсете, а еще два расположены с двух сторон от процессорного разъема и закрывают MOSFET-транзисторы регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Традиционно, скорость любого корпусного вентилятора, вентилятора кулера процессора и вентилятора системы водяного охлаждения можно настраивать либо через UEFI BIOS, либо через утилиту Fan Xpert 3.

Аудиоподсистема

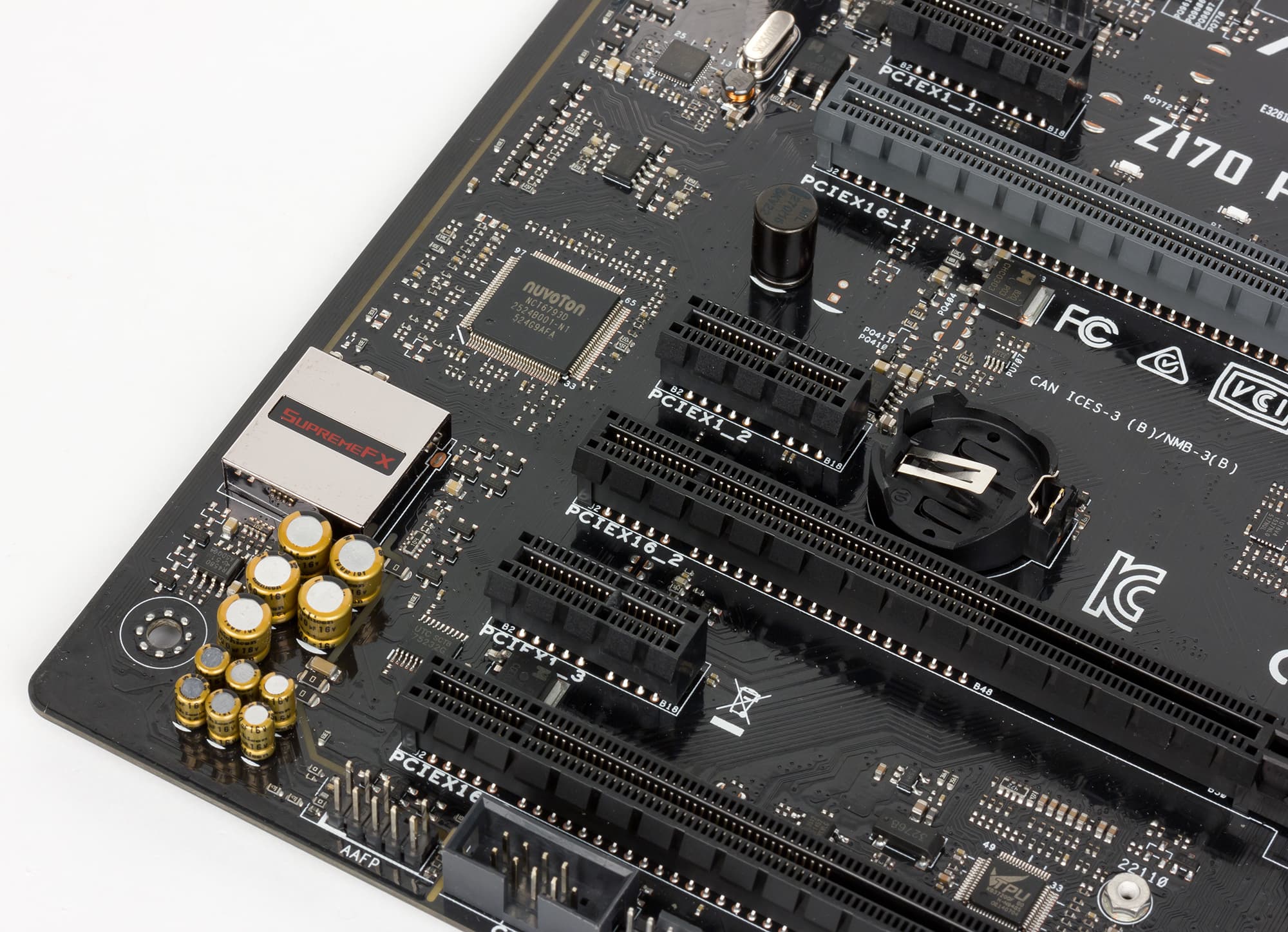

На плате Asus Z170 Pro Gaming аудиоподсистема основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z170 Pro Gaming получил оценку «Очень хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−80,2
Хорошо
Динамический диапазон, дБ (А)
80,8
Хорошо
Гармонические искажения, %
0,0049
Очень хорошо
Гармонические искажения + шум, дБ (A)
−73,7
Посредственно
Интермодуляционные искажения + шум, %
0,022
Хорошо
Взаимопроникновение каналов, дБ
−78,7
Очень хорошо
Интермодуляции на 10 кГц, %
0,020
Хорошо
Общая оценка
Очень хорошо

UEFI BIOS

UEFI BIOS здесь по интерфейсу и возможностям очень похож на UEFI BIOS, который используется на плате Asus Z170-Deluxe. Правда, используется другая цветовая гамма интерфейса (черно-красная), но это, конечно же, не принципиально.

Итак, начнем с того, что, как и на всех платах Asus, на плате Asus Z170 Pro Gaming имеется возможность очень просто обновить версию UEFI BIOS, используя для этого традиционную утилиту Asus EZ Flash, встроенную в BIOS. Теперь используется новая версия этой утилиты Asus EZ Flash 3, которая позволяет обновлять UEFI BIOS не только с флэш-накопителя, но и через интернет.

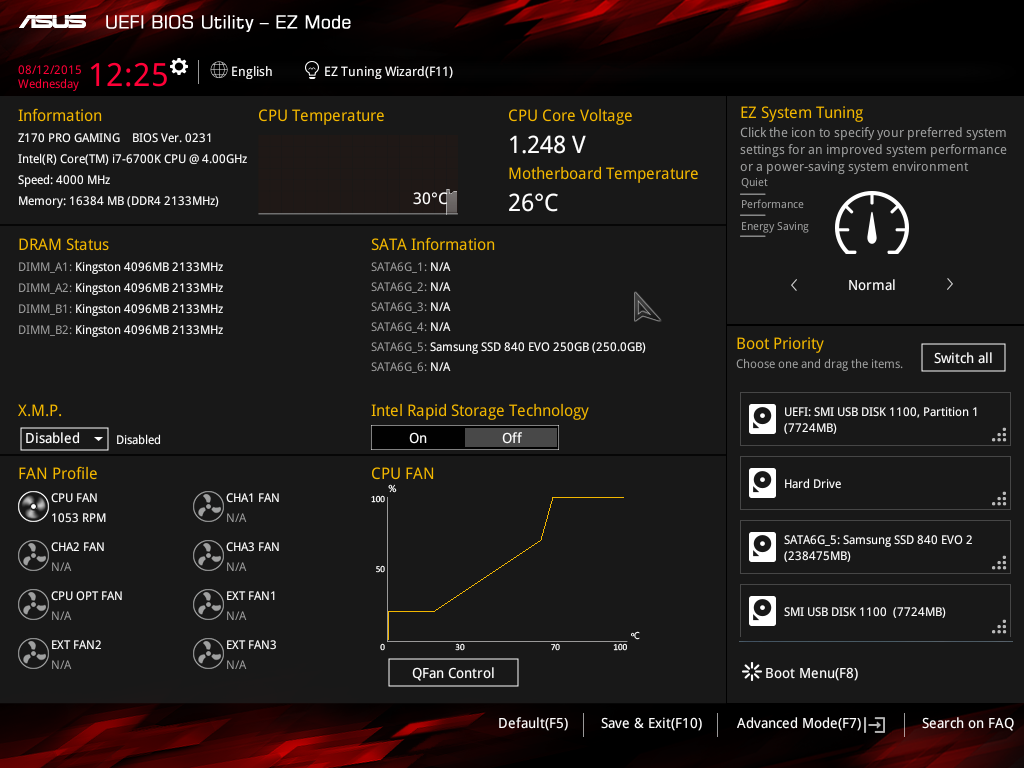

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и расширенный (Advanced Mode). В новом интерфейсе UEFI BIOS все осталось без изменений: те же два режима отображения и те же самые вкладки настроек.

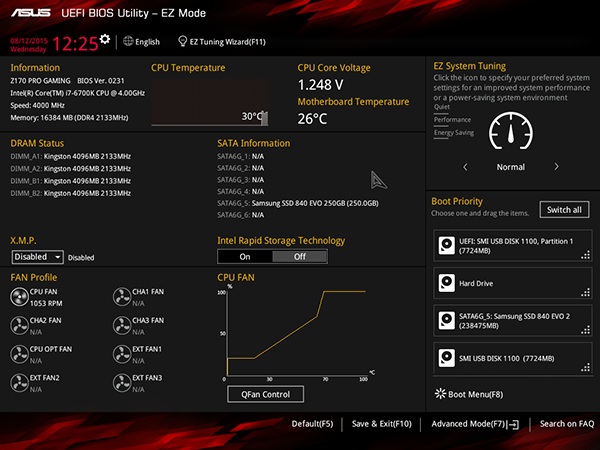

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров, а тонкая настройка платы и разгон системы доступны только в режиме Advanced Mode.

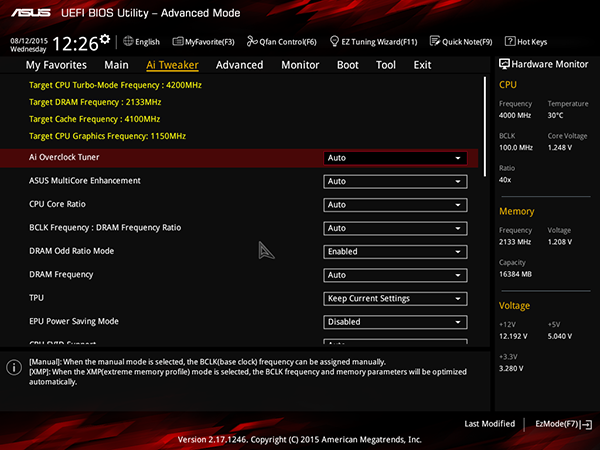

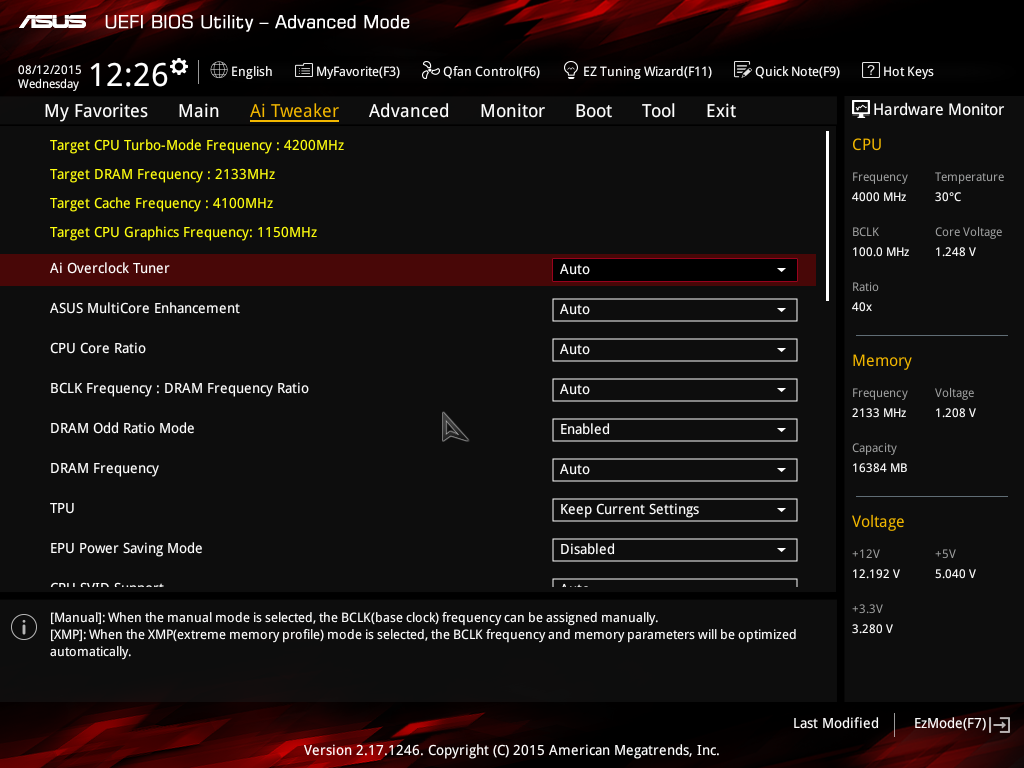

Для разгона процессора и памяти предназначена традиционная вкладка AI Tweaker, на которой предусмотрены все возможные опции для разгона.

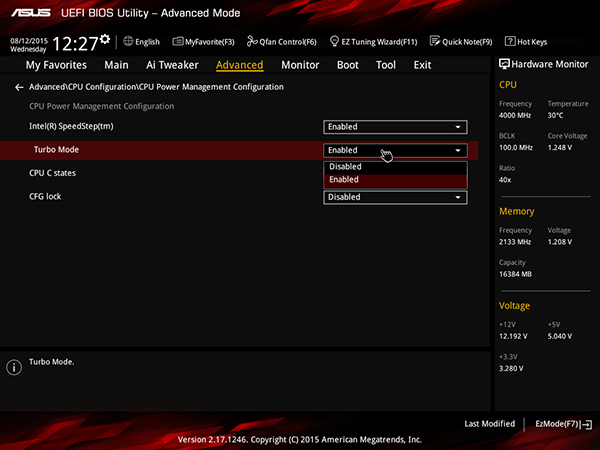

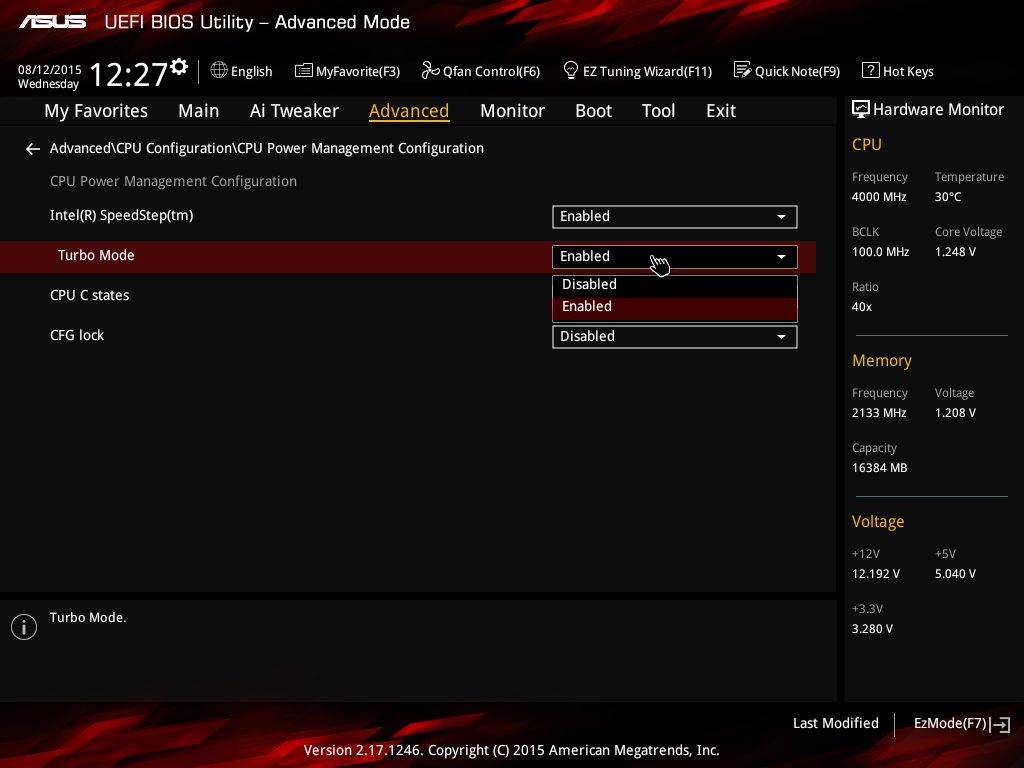

И точно также, как и на всех платах Asus, разгон разблокированного процессора (K-серии) возможен только в случае, когда активирован режим Turbo Mode (он активирован по умолчанию). Активирование данного режима производится на вкладке Advanced в меню CPU Power Configuration\CPU Power Management Configuration.

Если же заблокировать режим Turbo Mode, то несмотря на возможность изменения коэффициента умножения процессора, он будет работать на номинальной частоте.

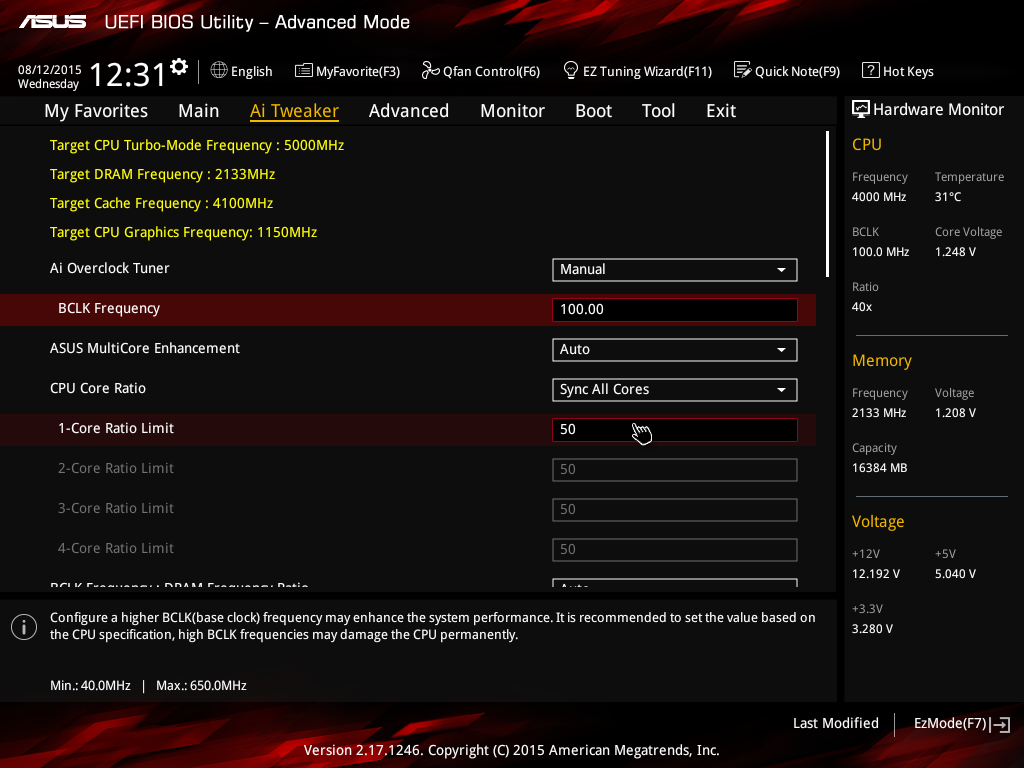

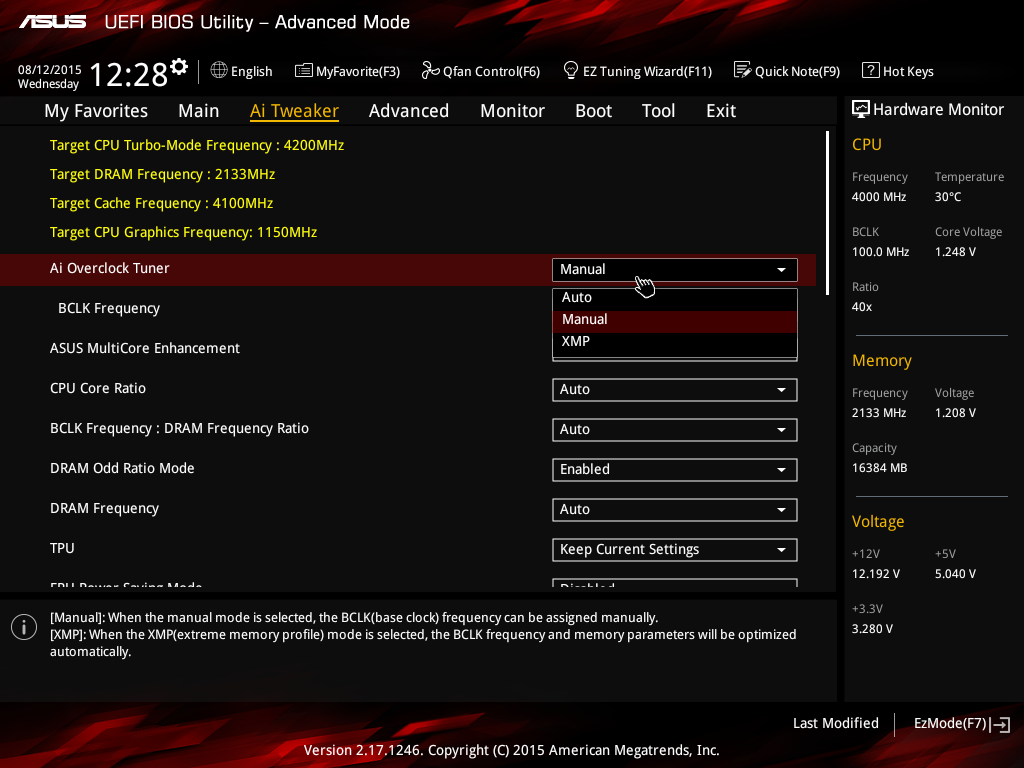

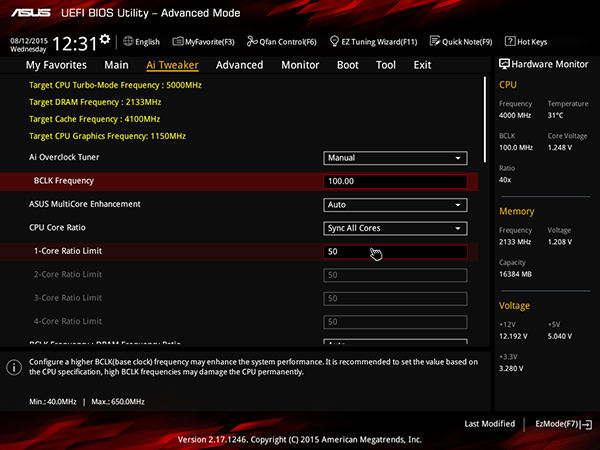

Кроме того, для разгона процессора на плате Asus Z170 Pro Gaming (как, кстати, и на других платах Asus) на вкладке Ai Tweaker для параметра Ai Overclock Tuner нужно установить значение Manual или XMP.

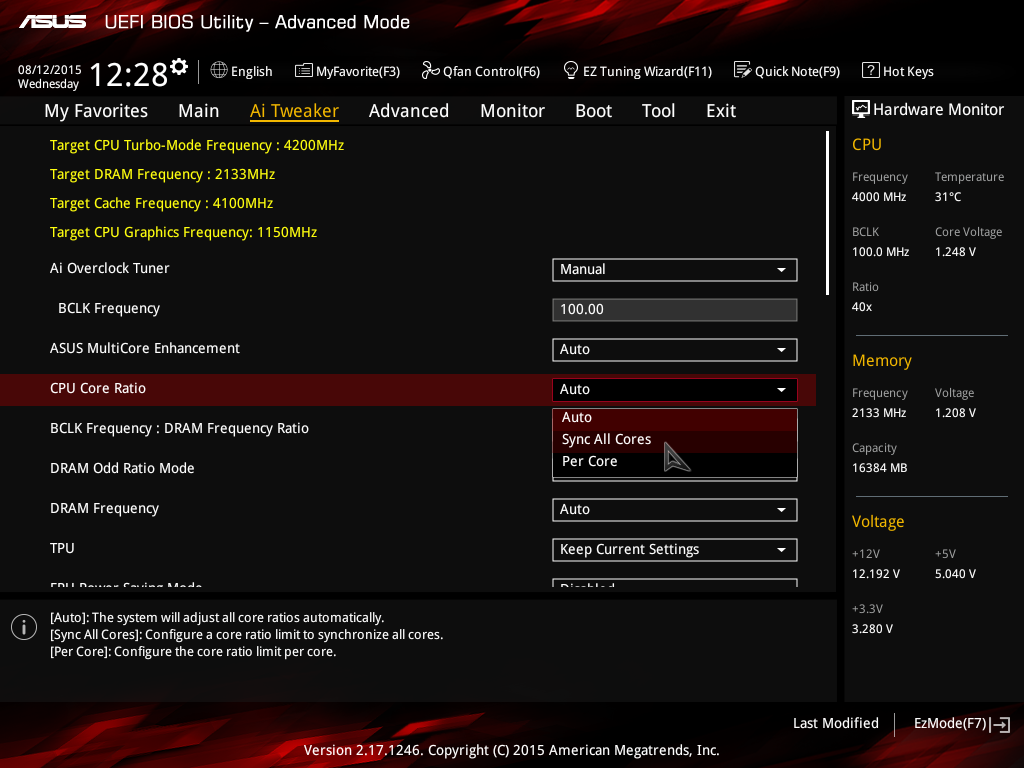

В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора. Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

Частоту BCLK можно менять с шагом в 1 МГц в диапазоне от 50 до 650 МГц.

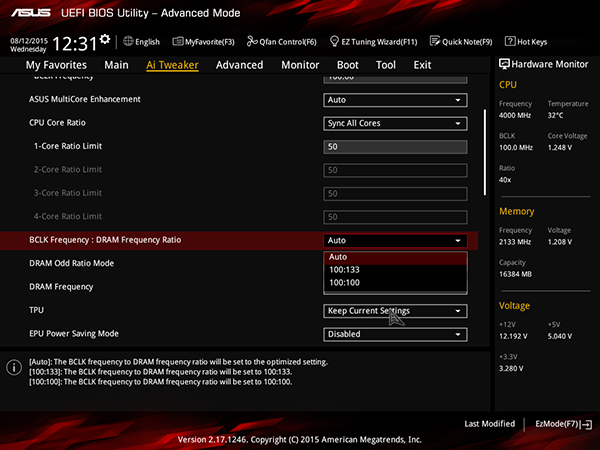

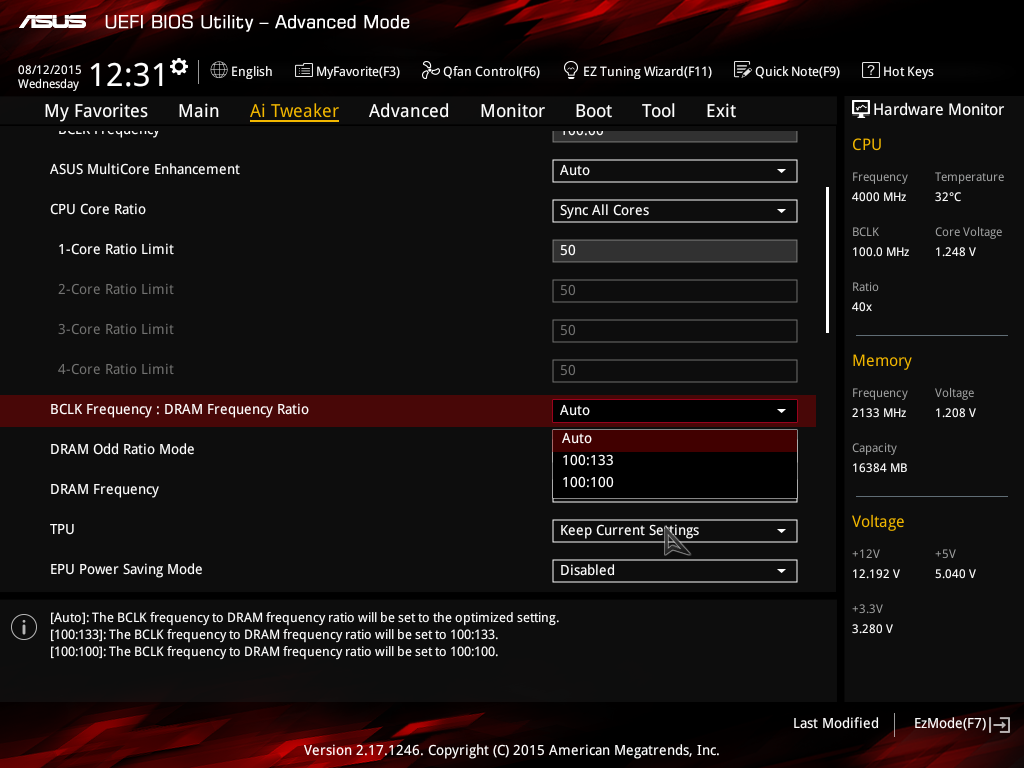

Кроме коэффициента умножения ядер процессора (CPU Core Ratio) и частоты BCLK (BCLK Frequency), в настройках AI Tweaker можно задавать коэффициент BCLK Frequency : DRAM Frequency (100:100, 100:133) и настроить работу модулей памяти.

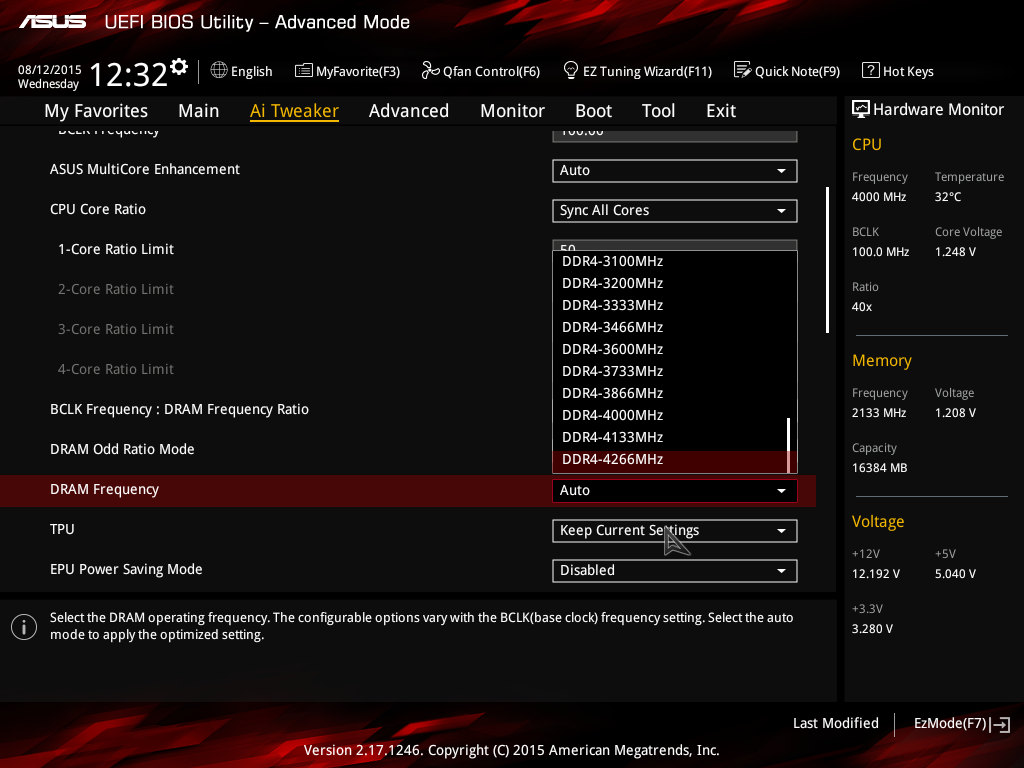

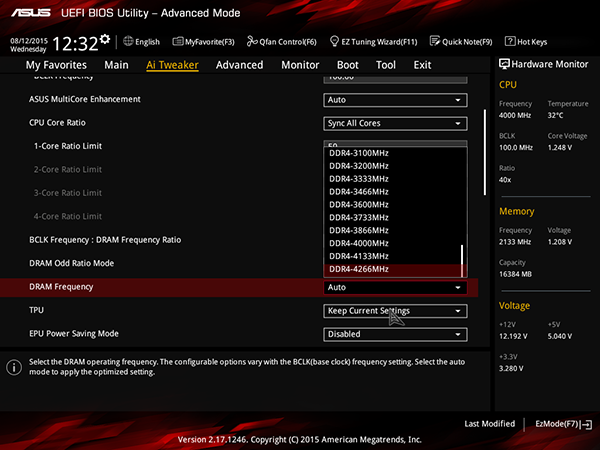

При частоте BCLK 100 МГц максимальная частота модулей памяти DDR4 может составлять 4266 МГц.

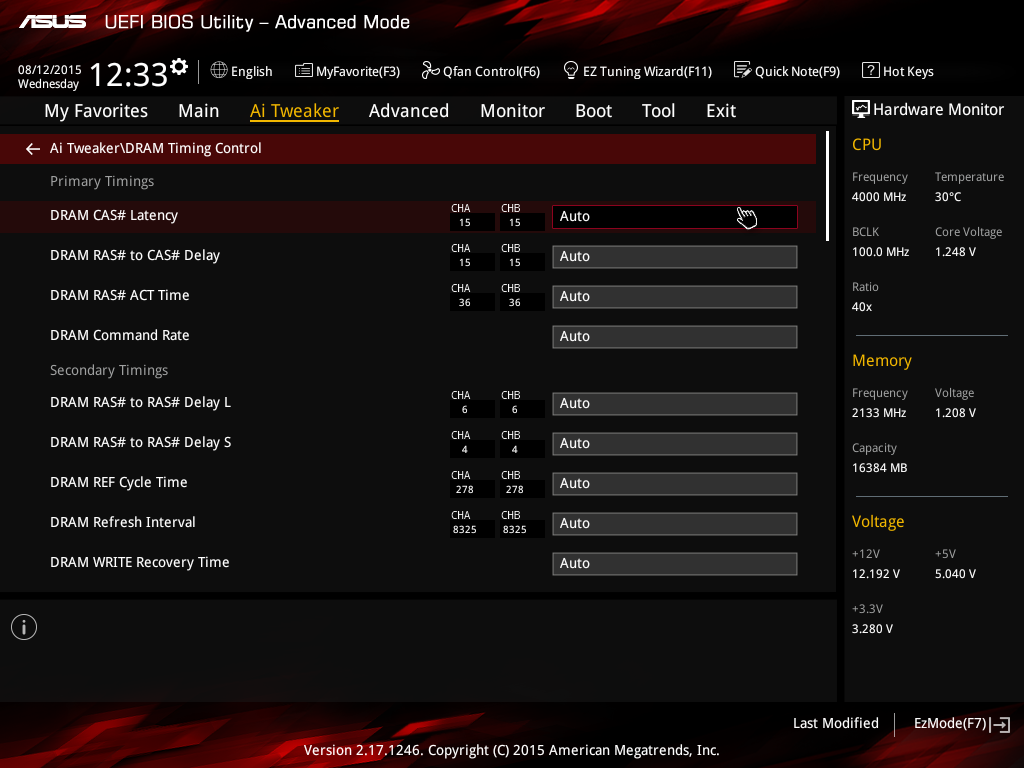

Естественно, предусмотрена возможность настройки таймингов памяти.

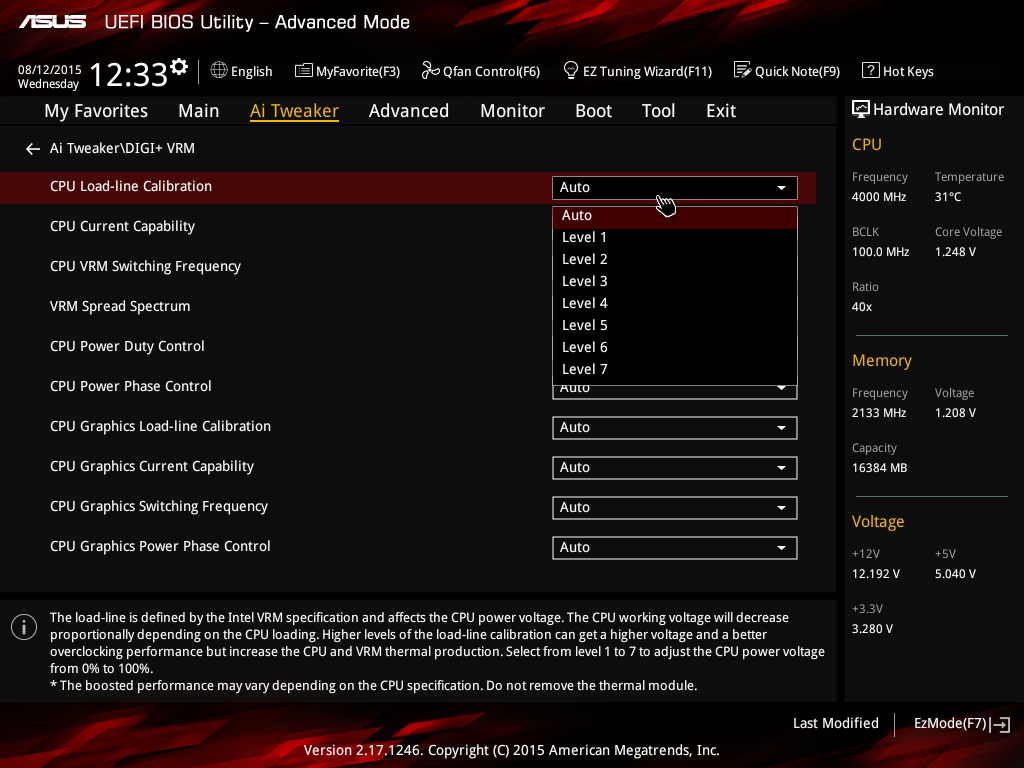

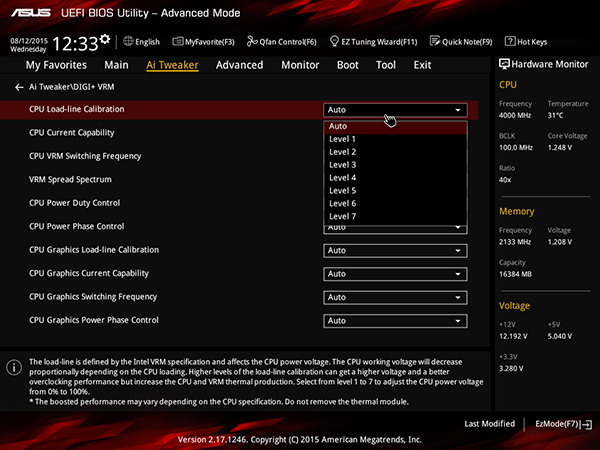

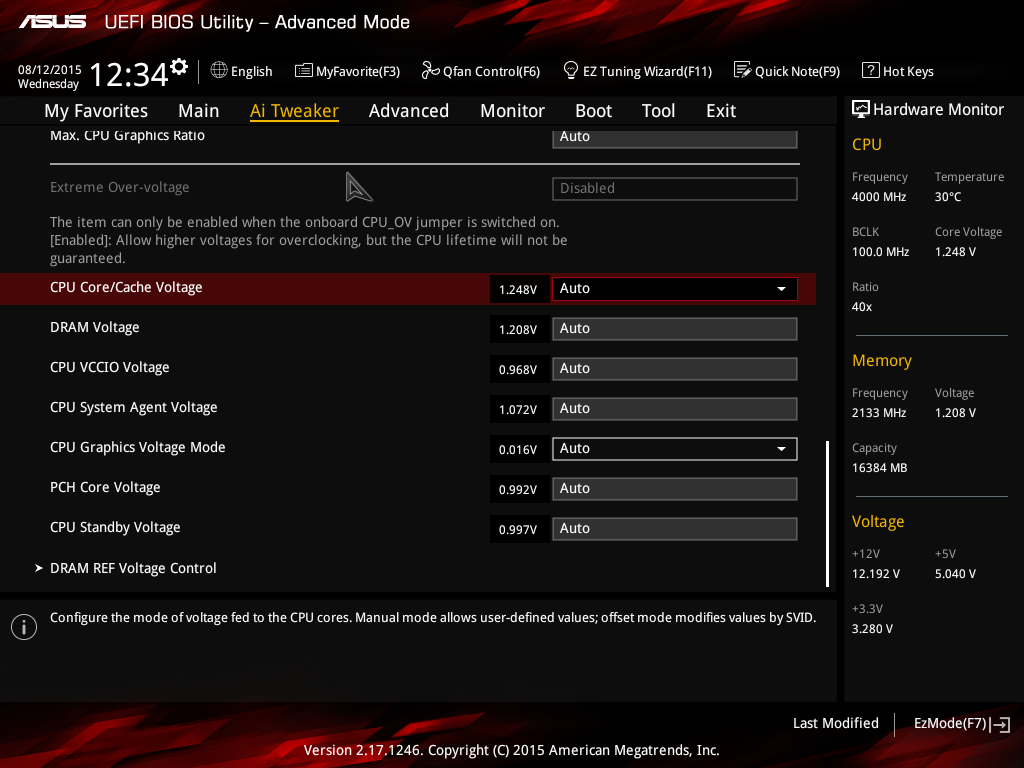

Ну и кроме того, можно настроить напряжение питания процессора, памяти и т.д., а также настроить режим работы регулятора напряжения питания.

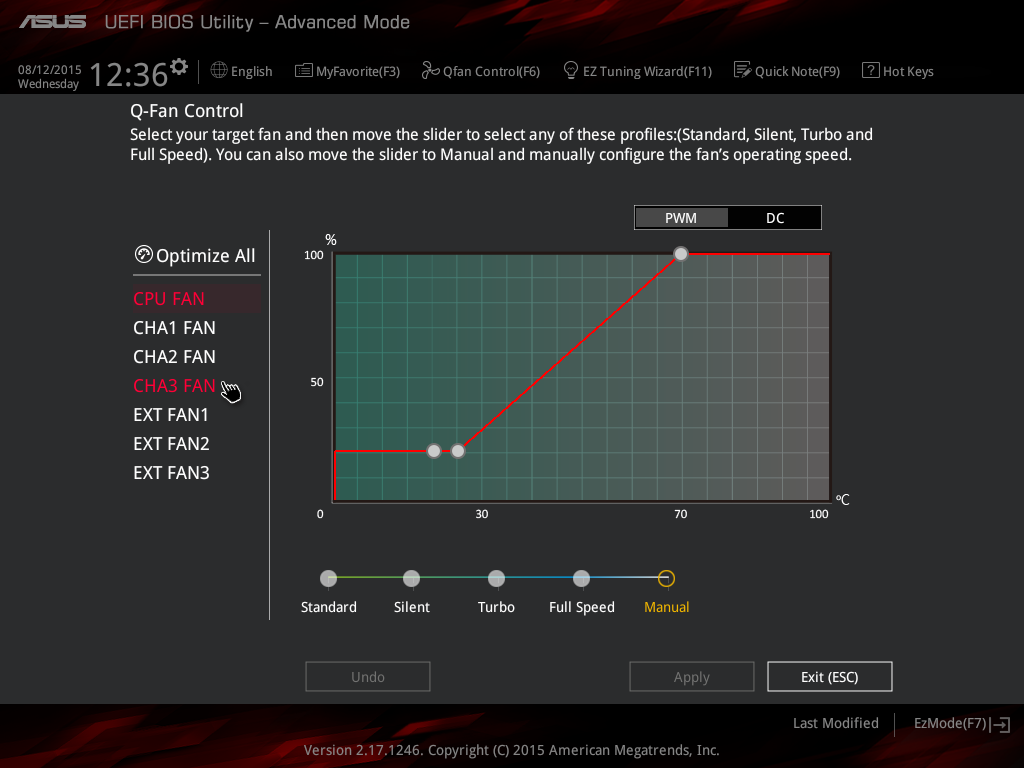

Еще одной особенностью UEFI BIOS платы Asus Z170 Pro Gaming является возможность настройки скоростных режимов всех вентиляторов, подключенных к плате. Кроме выбора одного из трех предустановленных скоростных режимов (Standard, Silent, Turbo и Full Speed), можно настроить скоростной режим вручную. При ручной настройке скорости вращения вентилятора на процессоре имеется возможность задать график изменения скорости вращения вентиляторов от температуры процессора по трем точкам. Для каждой точки на графике задаются координаты (температура, скорость вращения). Причем скорость вращения вентилятора меняется в диапазоне от 20 до 100% для вентилятора кулера процессора и от 60 до 100% для дополнительных корпусных вентиляторов. Допустимый интервал изменения температуры составляет 0 до 75 °C.

Фирменные утилиты

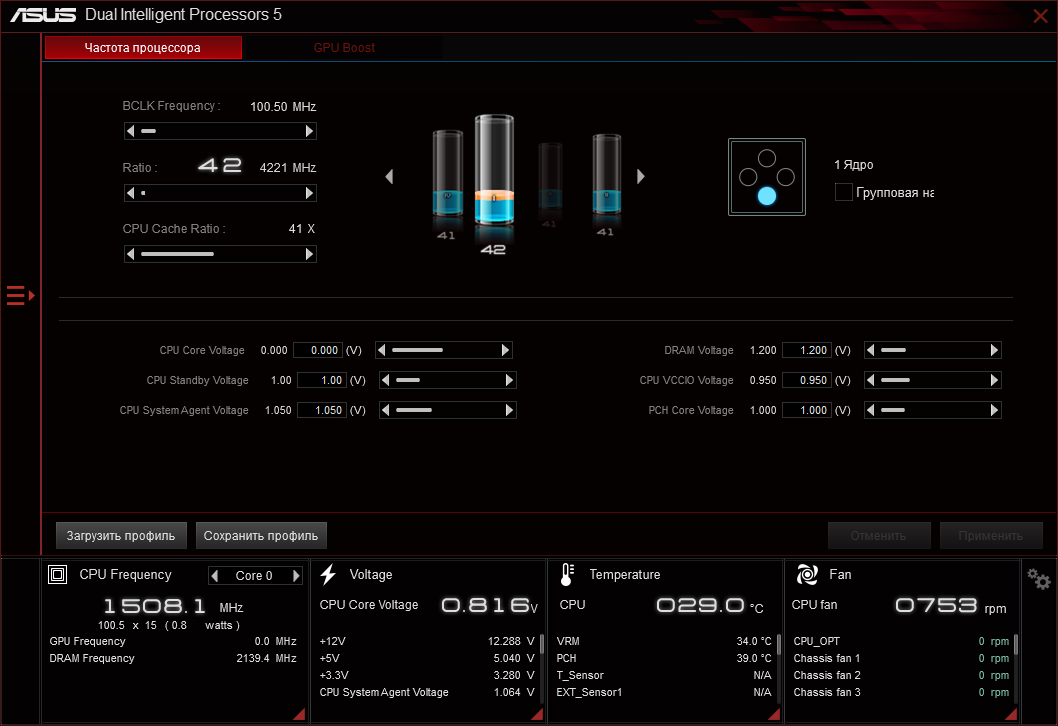

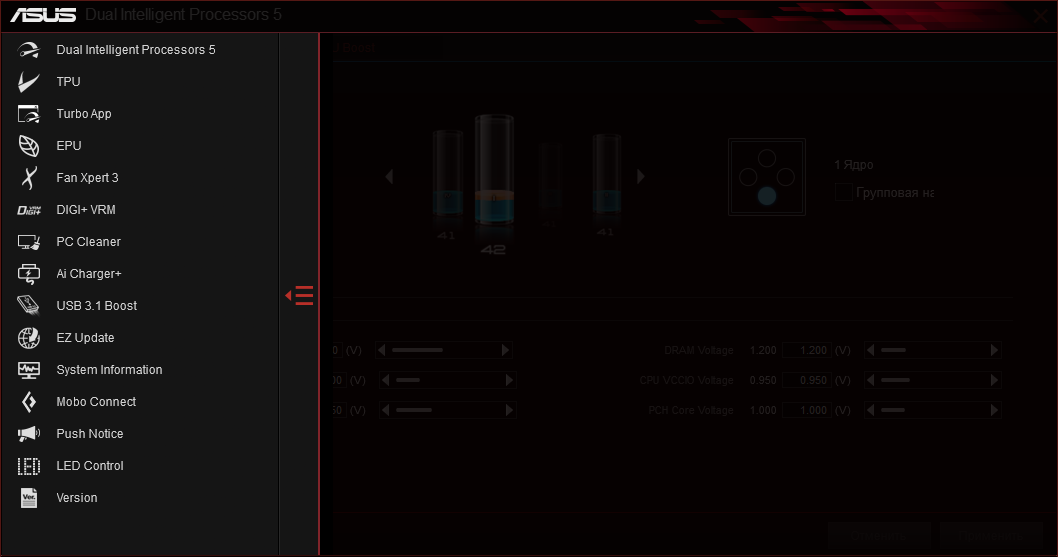

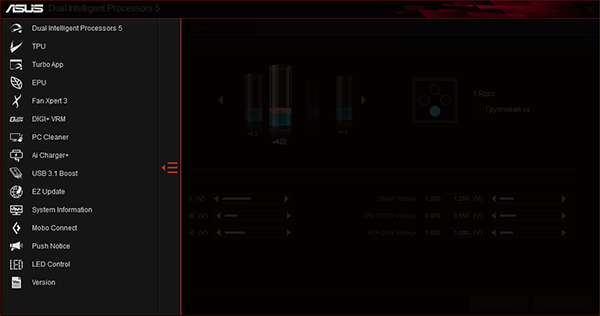

Традиционно, как и к любой плате Asus, к модели Asus Z170 Pro Gaming большой комплект фирменных утилит. Часть утилит объединены в единый пакет AI Suite 3, который и представляет наибольший интерес. В данный пакет входят такие утилиты, как Dual Intelligent Processors 5, TPU, TurboApp, EPU, FanXpert 3, DIGI+VRM, PC Cleaner, Ai Charger+, USB 3.1 Boost, EZ Update, Mobo Connect, Push Notice и LED Control.

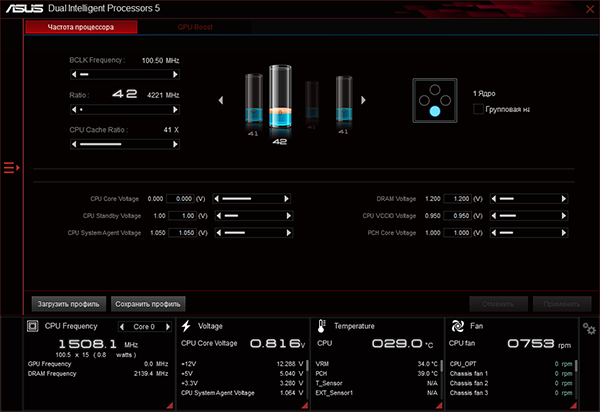

Большинство из этих утилит знакомы по предыдущим версиям пакета AI Suite. Так, утилиты TPU и DIGI+VRM предназначены для разгона процессора и настройки режима работы регулятора напряжения питания; утилита FanXpert 3 позволяет настраивать скоростной режим работы всех вентиляторов, а утилита USB 3.1 Boost предназначена для увеличения скорости передачи по протоколу USB 3.0/3.1.

Выводы

В целом, плата Asus Z170 Pro Gaming производит очень хорошее впечатление. Это не топовый продукт, и в нем нет излишних «наворотов». Зато функциональные возможности чипсета реализованы в полной мере, а из дополнительных контроллеров присутствует лишь действительно актуальный ASMedia ASM1142 для реализации двух портов USB 3.1. Единственный спорный момент — наличие видеоразъема VGA: напомним, что он реализован не через чипсет, а путем дополнительного преобразования цифрового сигнала в аналоговый. Это, конечно, не сильно удорожает плату, но не очень понятно, зачем нужен этот устаревший видеоразъем.

Плата Asus Z170 Pro Gaming вполне подойдет и для создания производительных компьютеров с широкими функциональными возможностями, и для сборки мощных игровых ПК. Кроме того, она реализует отличные возможности для разгона системы. Стоимость платы на момент анонса статьи представляла собой разумный компромисс между ценой самых бюджетных решений на новом чипсете и топовых моделей, в том числе и самой Asus.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
