Материнская плата ASRock Z87 Extreme4/TB4


Несколько материнских плат ASRock на базе чипсета Intel Z87 мы уже рассмотрели. В этой статье мы поговорим об очередной новинке из топового сегмента — плате ASRock Z87 Extreme4/TB4 на базе чипсета Intel Z87, которая отличается наличием интерфейса Thunderbolt и продвинутой аудиоподсистемой.

Комплектация и упаковка

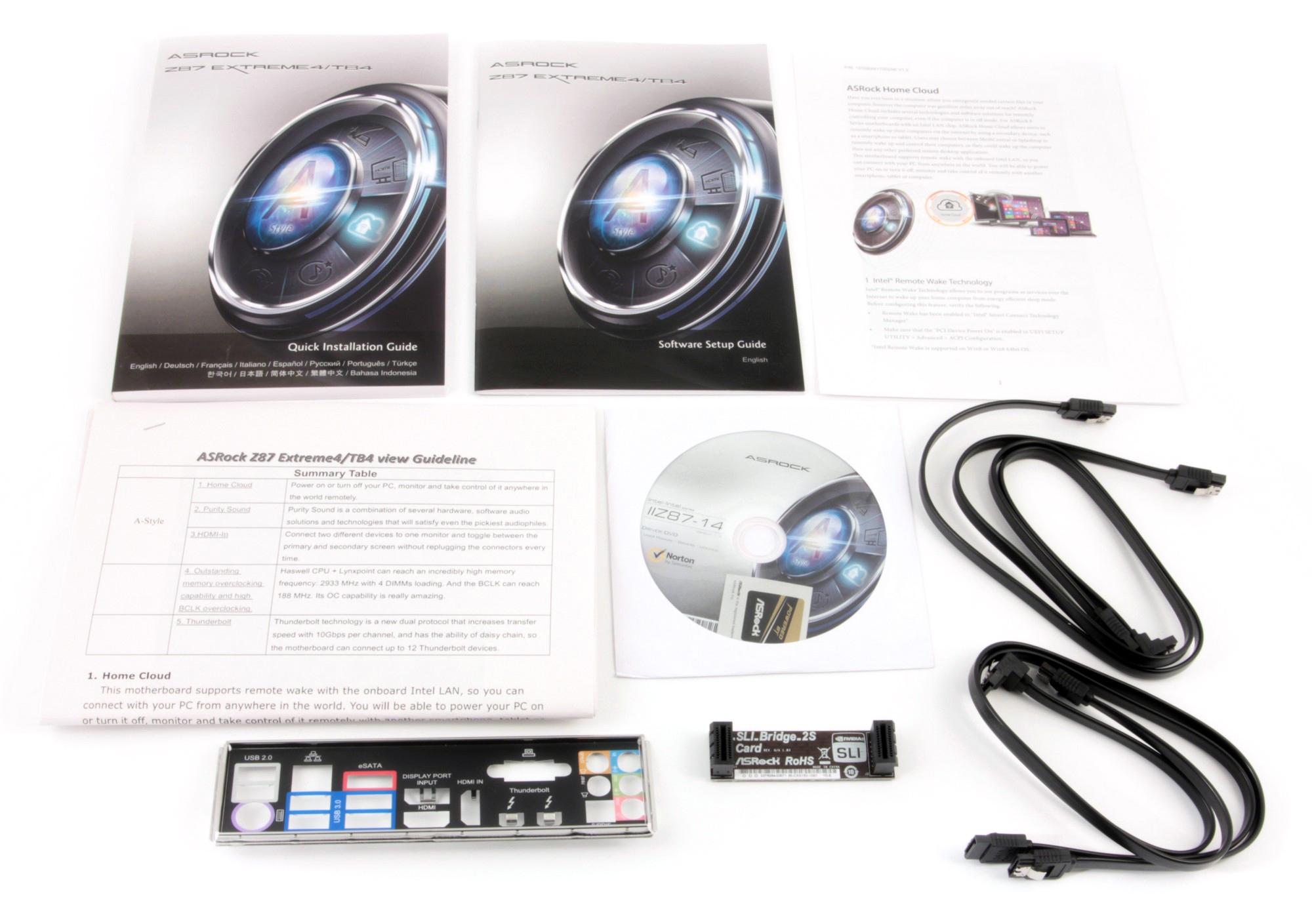

Плата ASRock Z87 Extreme4/TB4 поставляется в довольно простенькой, небольшой коробке без ручки. Кроме самой платы в комплектацию входит DVD-диск в драйверам и утилитами, инструкция пользователя (имеется описание и на русском языке), инструкция по настройке UEFI BIOS (только на английском языке), четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), заглушка задней панели платы и один мостик SLI на две видеокарты. То есть комплект поставки очень скромный и никак не соотносится с топовым сегментом материнских плат.

Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Z87 Extreme4/TB4 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
3 × PCI Express 3.0 x16
1 × PCI Express 2.0 x1
2 × PCI
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
1 × eSATA 6 Гбит/с (чипсет)
USB-разъемы
7 × USB 3.0
8 × USB 2.0
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
1 × Intel i217V
Разъемы на задней панели
1 × HDMI (выход)
1 × HDMI (вход)
1 × DisplayPort
1 × VGA
2 × Thunferbolt
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
1 × eSATA
5 × аудиоразъемов типа миниджек
1 × S/PDIF (выход, оптический)
1 × разъем PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
6 × разъемов для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
1 × порт USB 3.0
3 × разъема для подключения портов USB 2.0
1 × разъем COM-порта
Форм-фактор
ATX (305×244 мм)

Форм-фактор

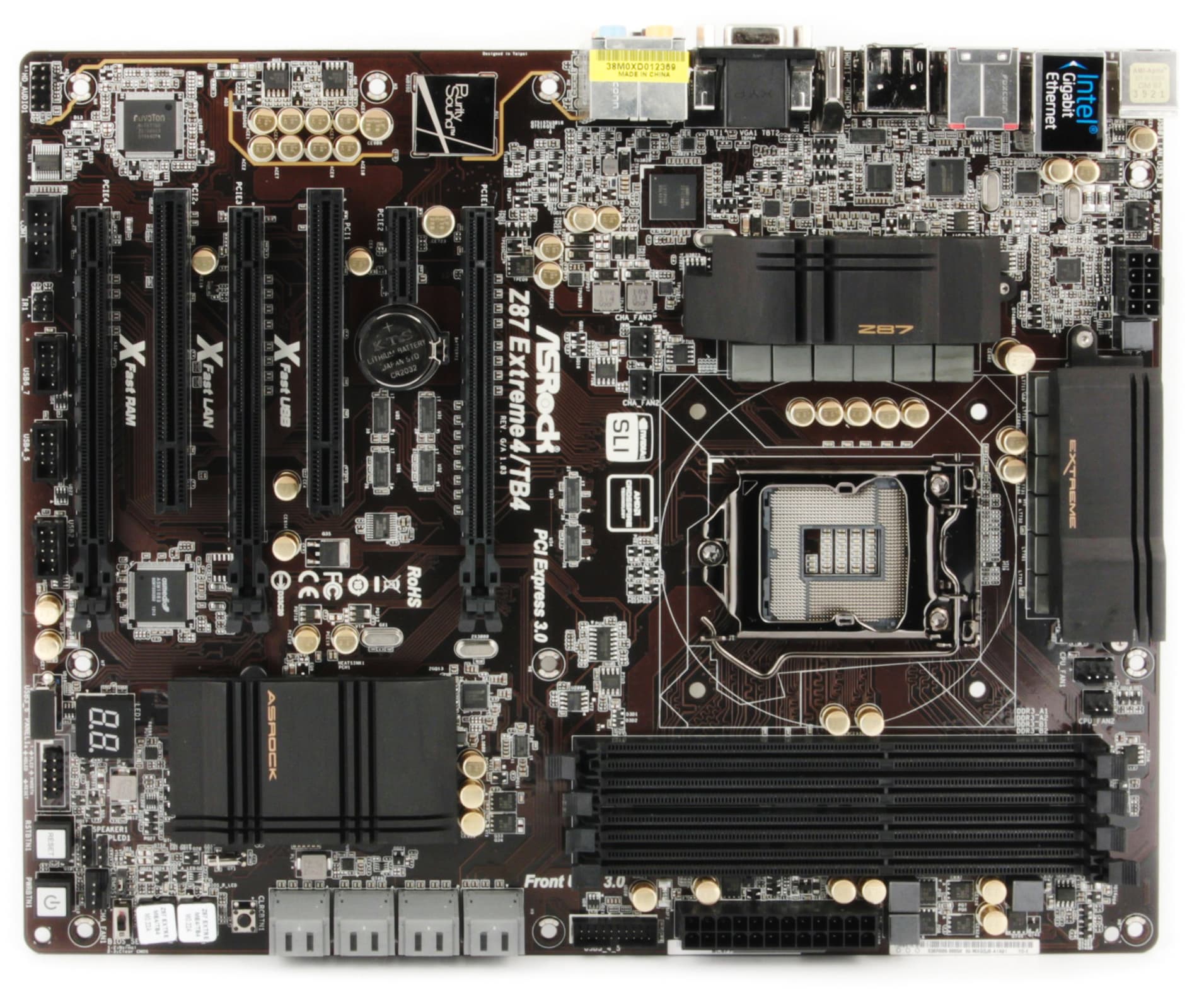

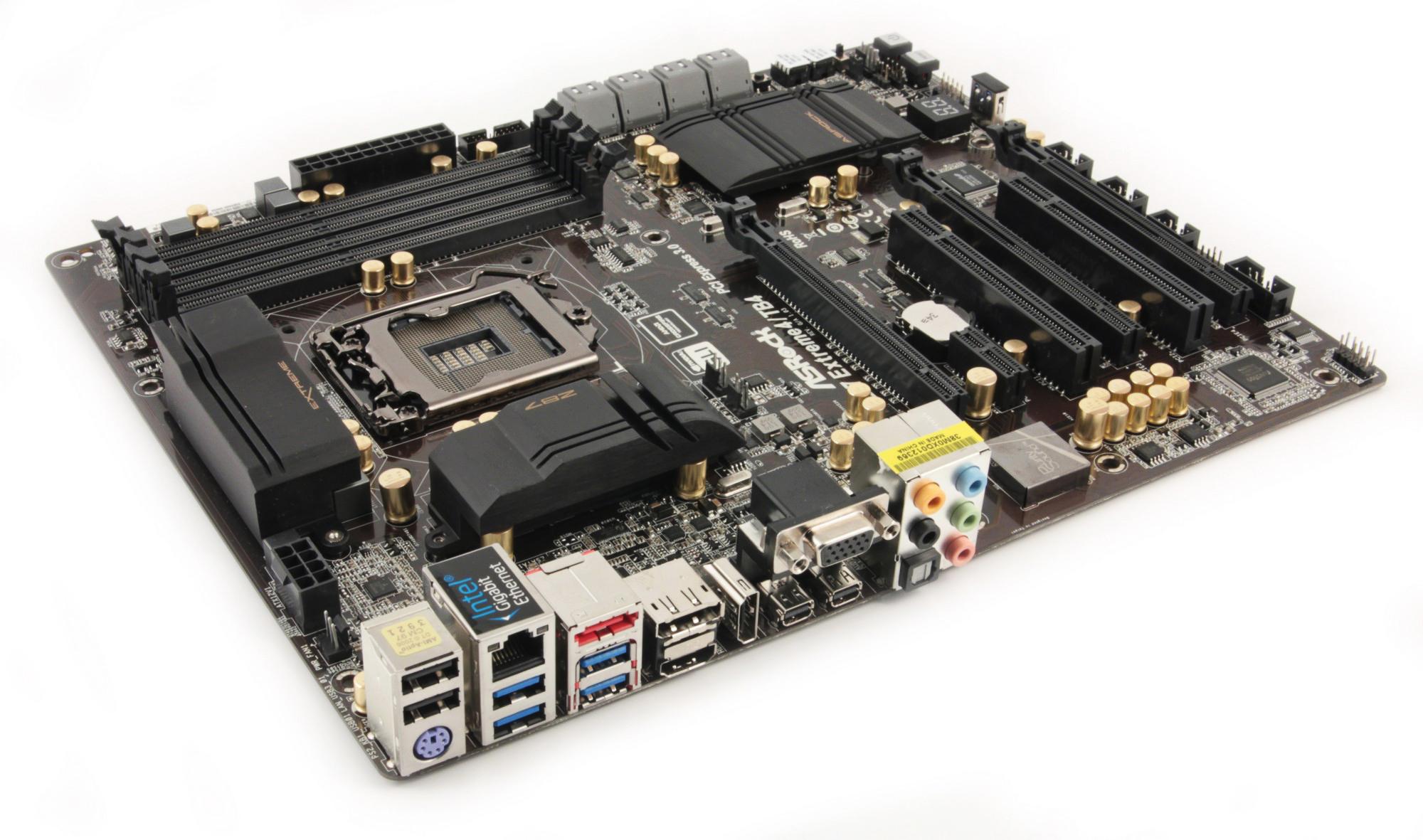

Плата ASRock Z87 Extreme4/TB4 выполнена в стандартном форм-факторе ATX (305×244 мм) и может без проблем устанавливаться в любой корпус, поддерживающий этот форм-фактор. Для монтажа платы предназначены стандартные десять отверстий.

Чипсет и процессорный разъем

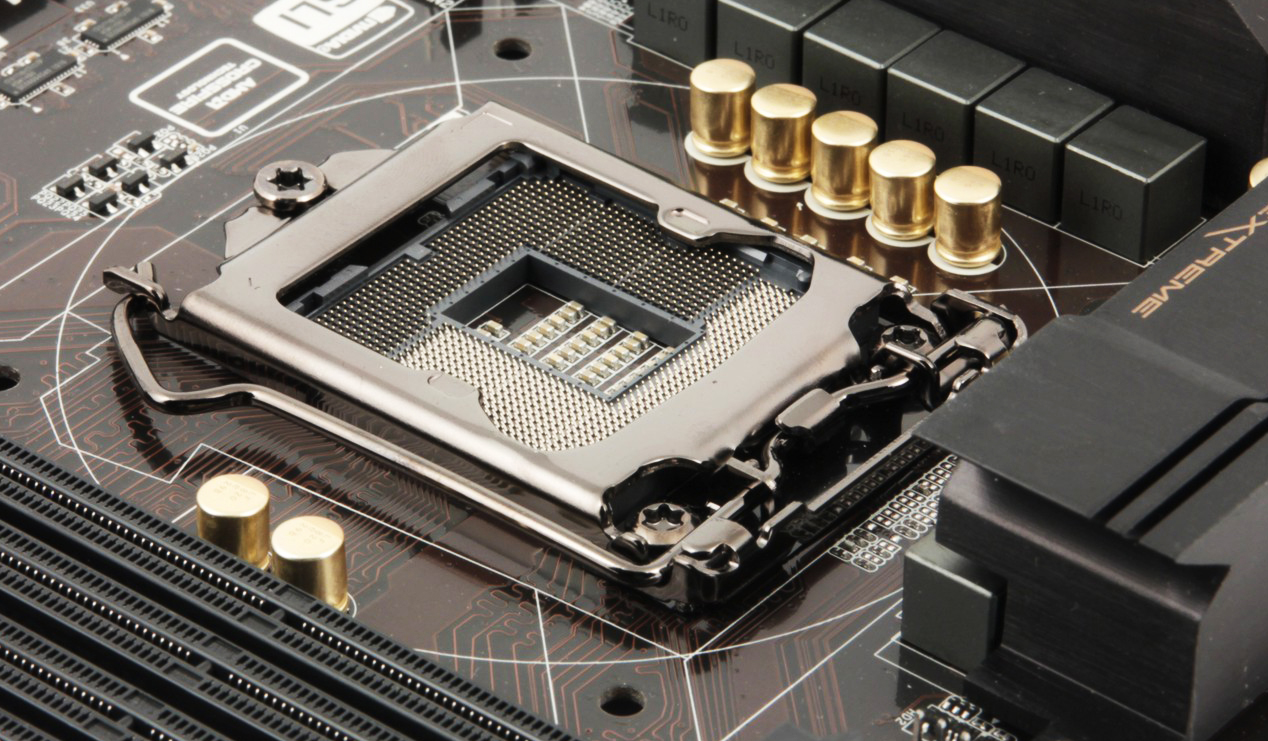

Плата ASRock Z87 Extreme4/TB4 основана на топовом чипсете Intel Z87 (степпинг С2) и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell), а также процессоры Intel Xeon с разъемом LGA1150.

Память

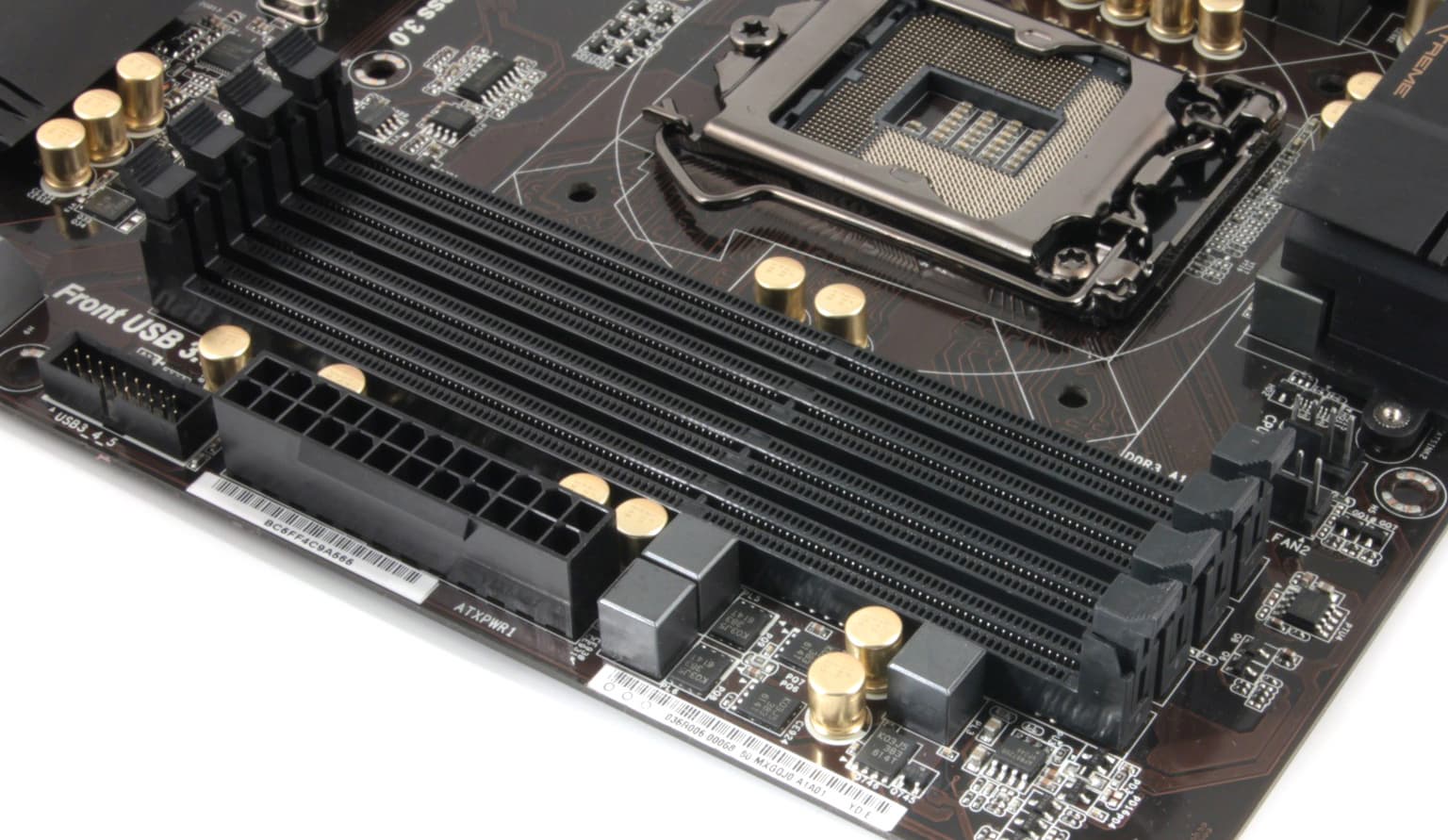

Для установки модулей памяти на плате ASRock Z87 Extreme4/TB4 предусмотрено 4 слота DIMM, что позволяет устанавливать по 2 DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей).

В штатном режиме плата поддерживает память DDR3-1600/1333/1066, ну а в режиме разгона поддерживается память с частотой до 2933 МГц (в соответствии с данными, приводимыми в спецификации). Также поддерживается память с XMP-профилями (версии 1.2 и 1.3).

Отметим, что все слоты памяти на плате одного цвета (черные), что не очень удобно при установке модулей памяти, поскольку приходится искать обозначение разъемов, дабы установить два модуля памяти в один канал. Впрочем, обозначение самих разъемов разглядеть на плате достаточно просто.

Слоты расширения

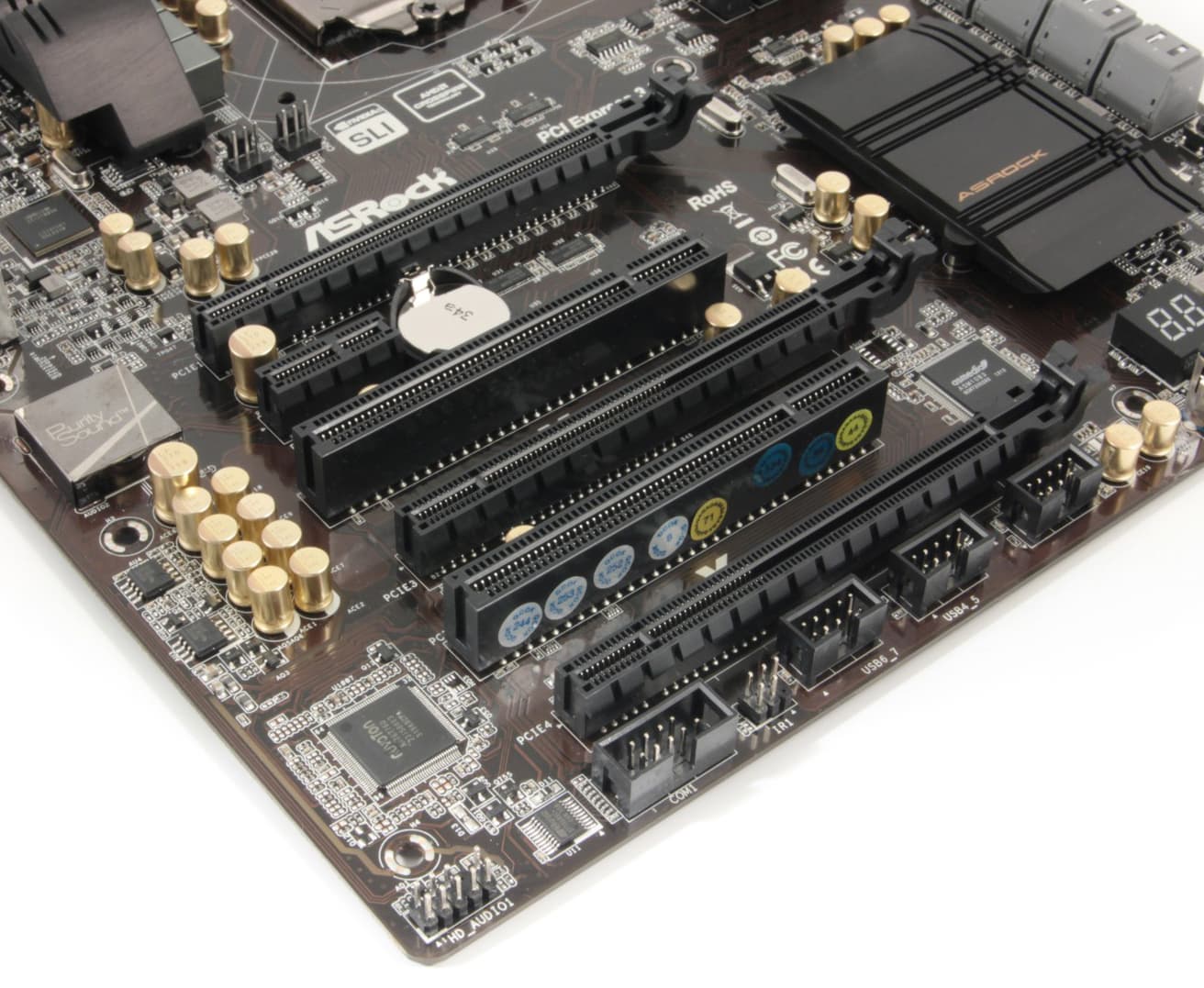

Для установки видеокарт или плат расширения на материнской плате реализовано три слота с форм-фактором PCI Express 3.0 x16 (на плате эти слоты маркируются как PCIE1, PCIE3 и PCIE4), один слот PCI Express 2.0 x1 и два слота PCI.

Слоты с форм-фактором PCI Express 3.0 x16 выполнены с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell. Напомним, что согласно спецификации процессора Haswell, 16 линий PCI Express 3.0 могут группироваться в один порт x16, два порта x8 или в один порт x8 и два порта x4. На плате ASRock Z87 Extreme4/TB4 для переключения линий PCI Express 3.0 x16 используются шесть мультиплексоров/демультиплексоров линий PCI Express 3.0 ASMedia ASM1480. Соответственно, если задействуется только один слот (PCIE1) с форм-фактором PCI Express 3.0 x16, то он функционирует на скорости x16, если задействуются два слота (PCIE1 и PCIE3), то они функционирует на скорости x8, а если одновременно используются три слота, то один из них (PCIE1) работает на скорости x8, а два остальных (PCIE3 и PCIE4) — на скоростях x4.

Естественно, что слоты с форм-фактором PCI Express 3.0 x16 предназначены в первую очередь для установки дискретных видеокарт. А потому, немаловажно, что плата ASRock Z87 Extreme4/TB4 поддерживает технологии Nvidia SLI и AMD CrossFireX.

Слот PCI Express 2.0 x1 выполнен с использованием одной линии PСI Express 2.0 из числа поддерживаемых чипсетом Intel Z87.

Поскольку сам чипсет Intel Z87 не имеет нативной поддержки шины PCI, для реализации слотов PCI плате используется чип ASMedia ASM1083, выполняющий функцию моста PCI Express — PCI.

Как и на других платах ASRock, на плате ASRock Z87 Extreme4/TB4 имеются серьезные проблемы. По всей видимости, это даже не проблемы плат ASRock, а проблемы моста ASMedia ASM1083, который наотрез отказывается обнаруживать многие PCI-устройства. Собственно, весь тот комплект PCI-плат, которые мы смогли найти у себя в лаборатории (цифровой осциллограф Bordo-211A, генератор сигналов Agent B-230, двухпортовый SATA-контроллер Silicon Image и сетевой контроллер 3Сom Broadcom 5904), платой ASRock Z87 Extreme4/TB4 просто не виделись вообще. Так что слоты PCI на плате ASRock Z87 Extreme4/TB4 имеют свою специфику в том плане, что они есть, но в большинстве случаев просто бесполезны.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4, порт DisplayPort 1.2, порт VGA (D-Sub) и два порта Thunderbolt (Mini-DisplayPort).

Порты Thunderbolt реализованы на базе нового двухпортового четырехканального контроллера Intel DSL4510 (кодовое название Redwood Ridge), задействующего четыре линии PCI Express 2.0 из числа поддерживаемых чипсетом Intel Z87.

Напомним, что интерфейс Thunderbolt основан на совмещении технологий DisplayPort и PCI Express и позволяет подключать периферийные устройства, применяющие эти протоколы передачи данных. По сути, в каждом из контроллеров Thunderbolt установлены мультиплексор и демультиплексор, которые отвечают за передачу данных разных протоколов в едином потоке. Интерфейс Thunderbolt обеспечивает теоретическую пропускную способность передачи данных до 10 Гбит/с в одном направлении. При этом каждый порт данного интерфейса включает два канала, что позволяет подключать по два устройства к одному порту Thunderbolt либо до шести устройств в виде цепочки. В этом случае каждый из каналов имеет полную пропускную способность 10 Гбит/с в обоих направлениях. Если же к порту подключено устройство, работающее по интерфейсу DisplayPort, то пропускная способность условно делится на четыре линии с максимальной пропускной способностью 5,4 Гбит/с.

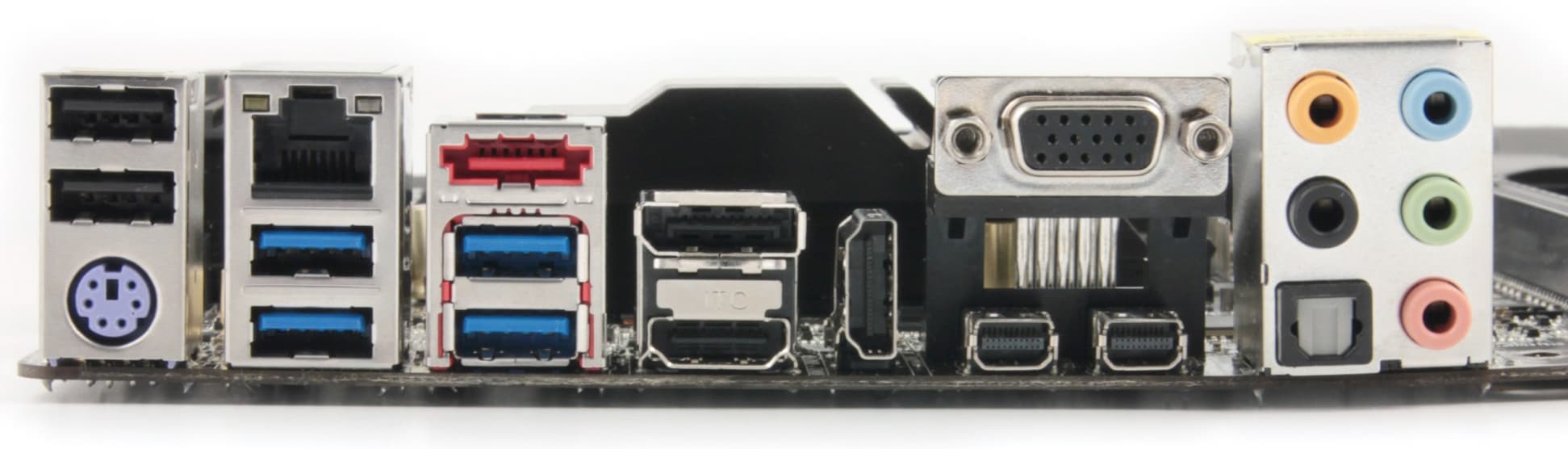

Все порты для подключения монитора расположены на задней панели платы. Кроме того, имеется и еще один порт HDMI (вход), что позволяет подключать к плате такие устройства, как, например, PS3 или Xbox.

SATA-разъемы

Для подключения накопителей или оптических приводов на плате предусмотрено восемь портов SATA 6 Гбит/с и один порт eSATA 6 Гбит/с (без питания). Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Еще два порта SATA 6 Гбит/с реализованы на базе двухпортового SATA-контроллера ASMedia ASM1061. Порт eSATA 6 Гбит/с также реализован на базе SATA-контроллера ASMedia ASM1061 и разделяем с одним из портов SATA 6 Гбит/с.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате имеется семь портов USB 3.0 и восемь портов USB 2.0. Четыре порта USB 3.0 и два порта USB 2.0 выведены на заднюю панель платы. Кроме того, на самой плате имеется еще три разъема USB 2.0, что позволяет подключить до шести портов USB 2.0, а также один вертикально расположенный порт USB 3.0 и один разъем USB 3.0, что позволяет подключить еще два порта USB 3.0.

Напомним, что чипсет Intel Z87 поддерживает всего 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Но на плате ASRock Z87 Extreme4/TB4 реализовано 7 портов USB 3.0. Достигается это за счет использования четырехпортового USB-хаба ASMedia ASM1074, который использует один порт USB 3.0 на входе и дает четыре порта USB 3.0 на выходе. Именно эти четыре порта USB 3.0 от хаба ASMedia ASM1074 и выведены на заднюю панель платы.

Аудиоподсистема

Аудиоподсистема на плате ASRock Z87 Extreme4/TB4 достаточно продвинутая. Она основана на 8-канальном (7.1) HD-кодеке Realtek ALC1150 в сочетании с встроенными усилителями для наушников TI NE5532 (поддерживаются наушники с импедансом 600 Ом) и дифференциальным усилителем TI NE5532. Все элементы аудиподсистемы выделены в отдельную зону, обозначенную контуром с LED-подсветкой, которая загорается при работе платы. На задней панели платы имеется пять аудиоразъемов типа миниджек, а также оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате ASRock Z87 Extreme4/TB4 реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel I217V (используется контроллер MAC-уровня, интегрированный в чипсет). Соответственно, на задней панели платы имеется разъем RJ-45.

Дополнительные особенности

Среди особенностей платы ASRock Z87 Extreme4/TB4 стоит отметить наличие кнопки Clear CMOS, а также кнопок включения питания и перезагрузки. Кроме того, имеется и индикатор POST-кодов.

Стоит также отметить, что на плате имеется разъема PS/2 для подключения мыши или клавиатуры.

Еще одна особенность платы ASRock Z87 Extreme4/TB4 заключается в том, что на ней имеется две микросхемы UEFI BIOS, рядом с которыми расположен переключатель, позволяющий выбирать конкретную микросхему UEFI BIOS для загрузки.

Есть и другие особенности у платы ASRock Z87 Extreme4/TB4, о которых стоит упомянуть. К примеру, на плате используется фирменный дизайн контактов в слотах памяти, которые компания ASRock называет Distortion-Free. По внешнему виду эти слоты памяти ничем не отличаются от обычных, но, по заявлению производителя, за счет уменьшения длины самих контактов удается добиться уменьшения искажения сигнала. Увы, но проверить справедливость данного утверждения нет возможности, ну а верить китайскому производителю на слово мы бы не решились.

Система питания

Как и на большинстве плат, на плате ASRock Z87 Extreme4/TB4 есть 24-контактный и 8-контактный разъемы для подключения блока питания. Никаких дополнительных разъемов питания на плате не предусмотрено.

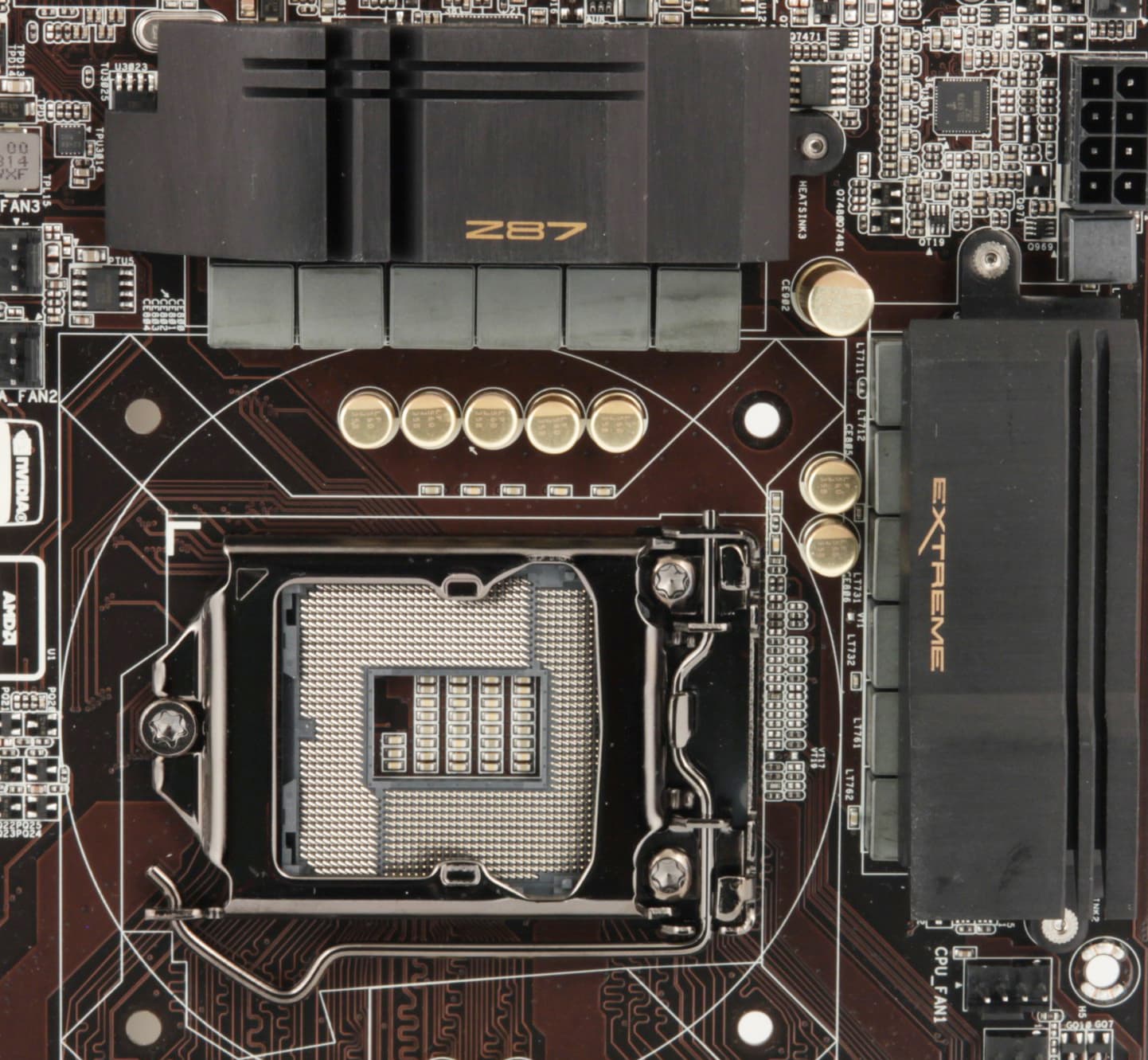

Регулятор напряжения питания процессора на плате ASRock Z87 Extreme4/TB4 является 12-канальным и основан на 6 фазном PWM-контроллере Intersil ISL6379. Для реализации двух каналов питания на одной фазе используются шесть удвоителей фаз Intersil ISL6611A c интегрированными MOSFET-драйверами.

Сами каналы питания построены с применением дискретных MOSFET-транзисторов с маркировкой K03J5 и K03J4.

Система охлаждения

Для подключения вентиляторов на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) и четыре трехконтактных разъема. Один четырехконтатный (CPU_FAN1) и один трехконтактный (CPU_FAN2) разъемы предназначены для подключения вентилятора кулера процессора. Ну а остальные разъемы могут использоваться для подключения дополнительных корпусных вентиляторов.

На плате также имеется система из трех отдельных радиаторов. Два радиатора расположены рядом с процессорным разъемом и закрывает MOSFET-транзисторы, а еще один радиатор закрывает чипсет.

UEFI BIOS

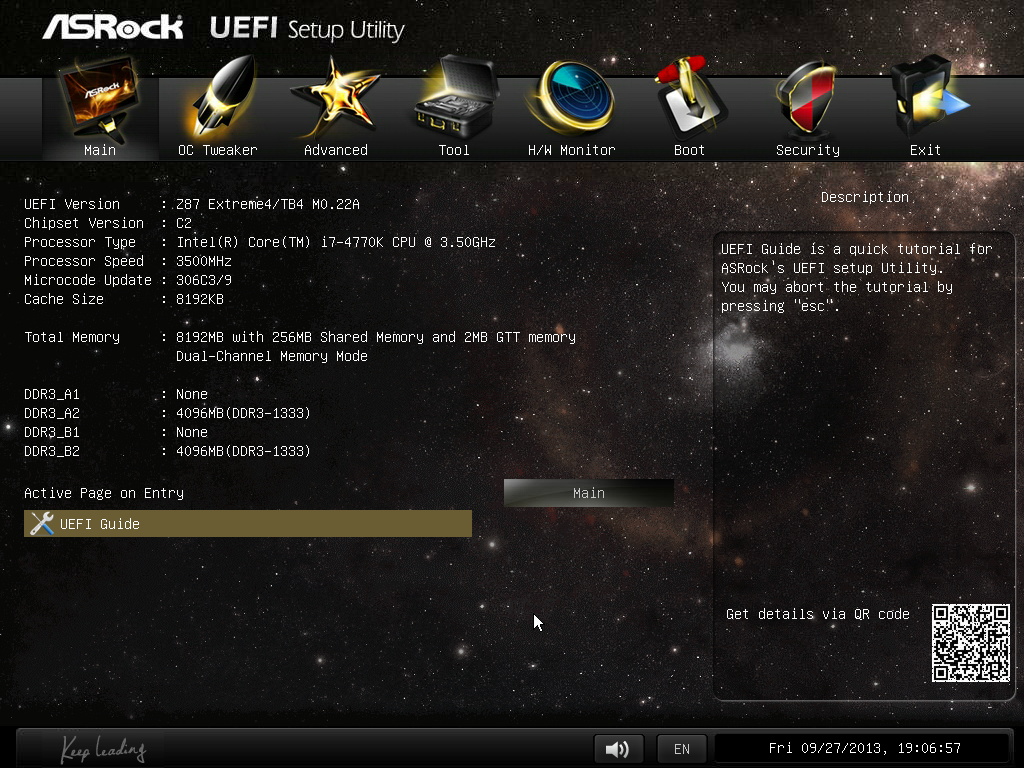

Собственно, UEFI BIOS на плате ASRock Z87 Extreme4/TB4 по своему интерфейсу и возможностям мало чем отличается от UEFI BIOS на других платах ASRock. Можно выбрать русский язык интерфейса, но этим сегодня уже никого не удивишь.

Кроме того, как и на всех платах ASRock, имеется возможность очень просто обновить версию UEFI BIOS, используя для этого утилиту Instant Flash, встроенную в сам UEFI BIOS. Все, что для этого нужно — это флэшка с файловой системой FAT32 или FAT16, на которую записывается новая версия UEFI BIOS.

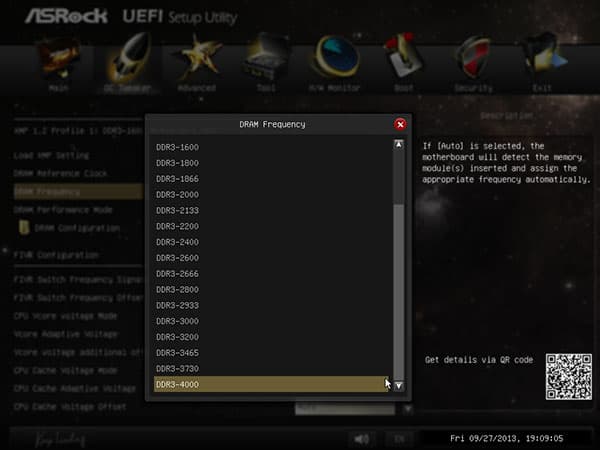

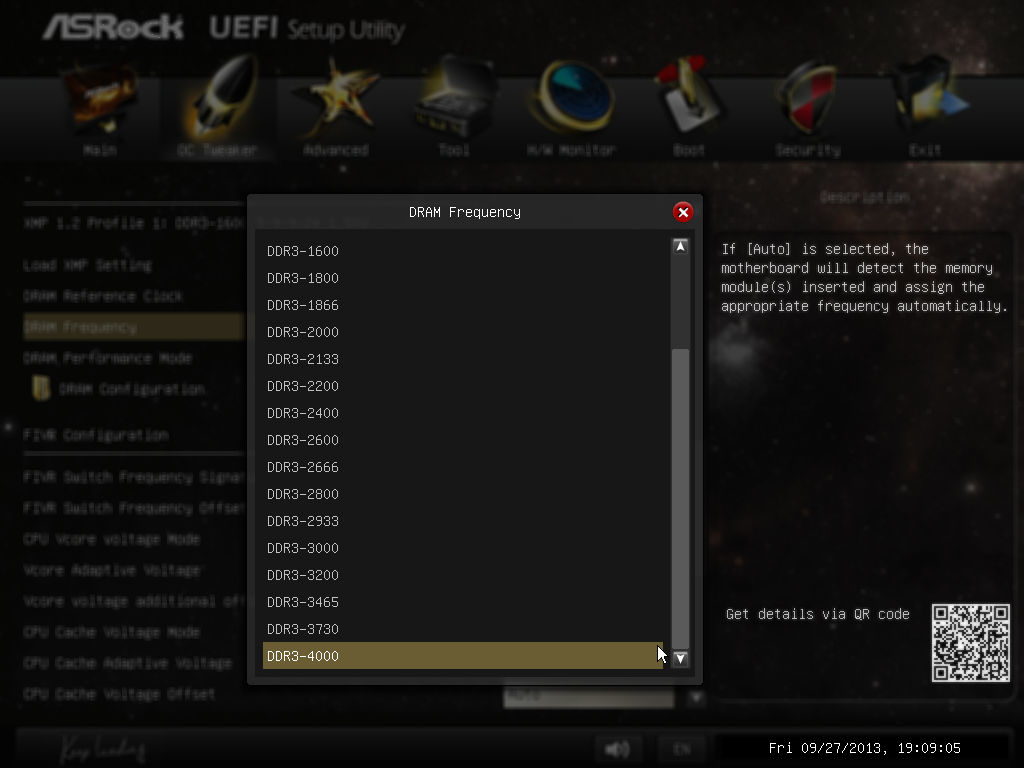

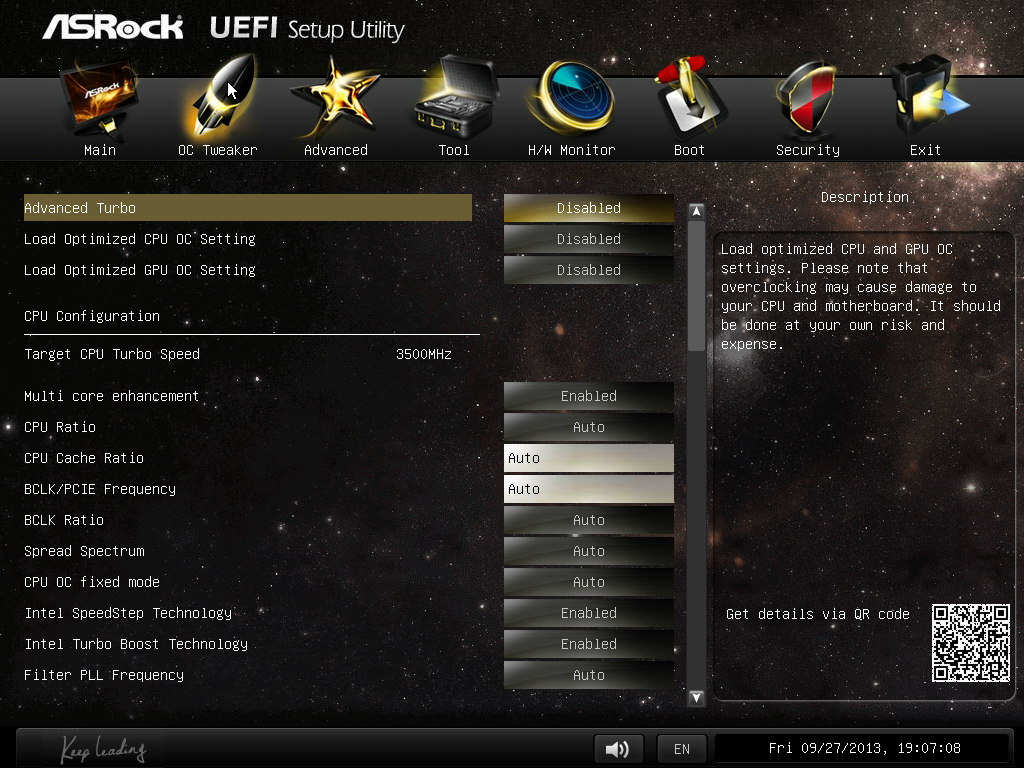

Для разгона процессора и памяти в UEFI BIOS предусмотрена вкладка OC Tweaker. На этой вкладке можно установить частоту памяти вплоть до 4000 МГц. Ну и конечно же, имеется возможность настройки таймингов памяти.

Также на вкладке OC Tweaker имеется возможность отключить технологию Intel Turbo Boost. Однако, напомним, что при отключенной технологии Intel Turbo Boost разогнать процессор (с разблокированным коэффициентом умножения) путем увеличения коэффициента умножения нельзя.

При активированной технологии Intel Turbo Boost разгон процессора K-серии (с разблокированным коэффициентом умножения) путем изменения коэффициента умножения можно реализовывать в двух режимах: задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и задавать коэффициент умножения одновременно для всех загруженных ядер процессора. В обеих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

Разгон процессора возможен не только за счет увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. На вкладке OC Tweaker можно задавать частоту BCLK/PCIE Frequency и частотный множитель BCLK Ratio.


Частота BCLK/PCIE Frequency представляет собой опорную частоту ядер процессора, а частота PEG/DMI получается делением частоты BCLK/PCIE Frequency на частотный множитель. К примеру, если частоту BCLK/PCIE Frequency установить равной 125 МГц, но при значении частотного множителя, равным 1,25, то частота PEG/DMI будет равной 100 МГц.

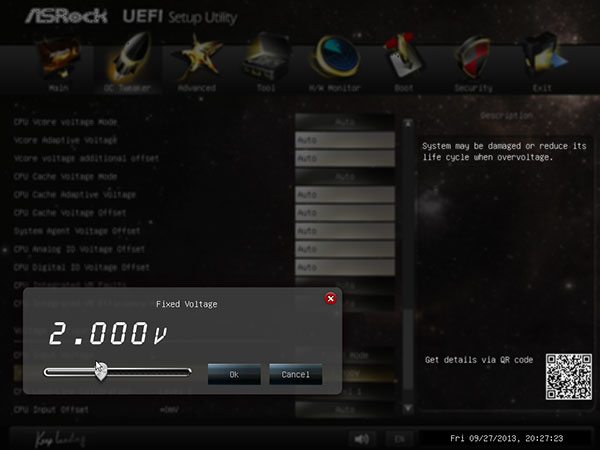

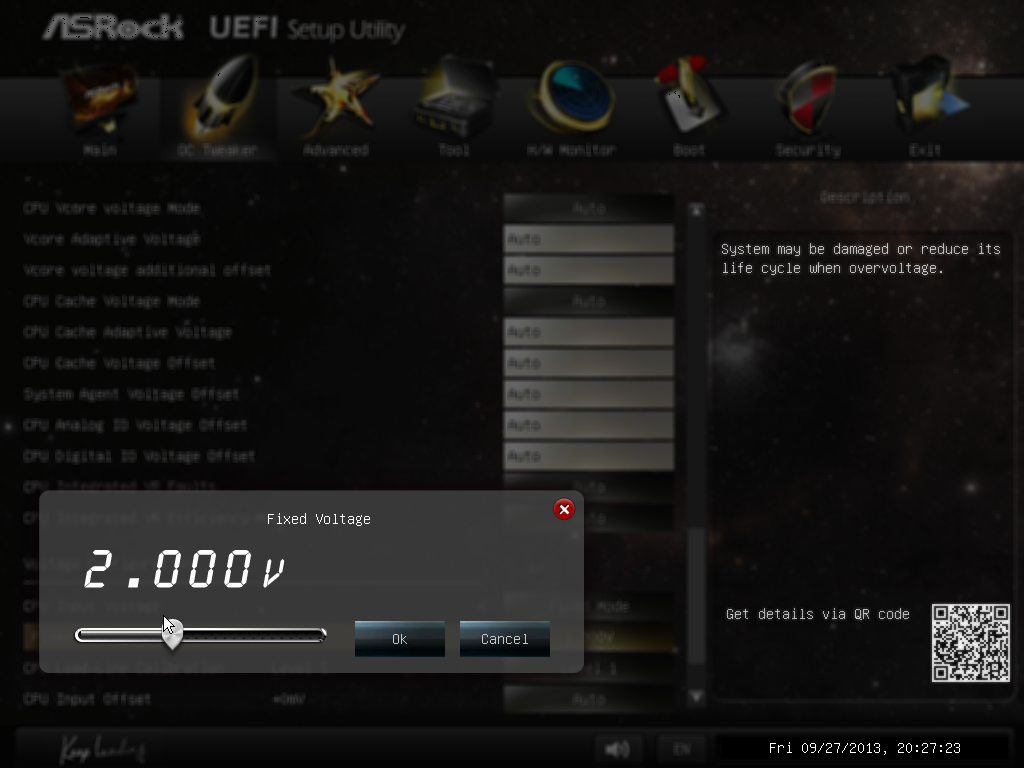

Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio), частоту графического ядра, настраивать режимы работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания.

Впрочем, несмотря на разнообразие настроек, позволяющих реализовать разгон процессора, как раз с разгоном процессора у этой платы дела обстоят неважнецки.

Процессор Intel Core i7-4770K (номинальная частота 3,5 ГГц, максимальная частота в режиме Tubo Boost 3,9 ГГц) на плате ASRock Z87 Extreme4/TB4 нам удалось разогнать только до частоты 4,6 ГГц при частоте BCLK/PCIE Frequency 100 МГц и частотном множителе 1,00. Увы, но это довольно скромный результат. На других платах мы без проблем разгоняли этот же процессор до тактовой частоты 4,8 ГГц.

При частоте BCLK/PCIE Frequency 125 МГц и частотном множителе 1,25 результат оказался еще более удручающим. Процессор Intel Core i7-4770K удалось разогнать только до частоты 4,25 ГГц (коэффициент умножения 34). При более высокой тактовой частоте система хоть и загружалась, но работала очень нестабильно.

При частоте BCLK/PCIE Frequency 167 МГц и частотном множителе 1,67 мы получили еще один шаг назад: максимальная частота процессора оказалась даже ниже, чем максимальная частота в штатном режиме Turbo Boost и составила 3,84 ГГц (коэффициент умножения 23).

Одним словом, с разгоном процессора у этой платы не просто плохо, а совсем плохо.

Пожалуй, единственная полезная вещь в UEFI BIOS — это возможность настройки скоростного режима работы подключенных к плате вентиляторов.

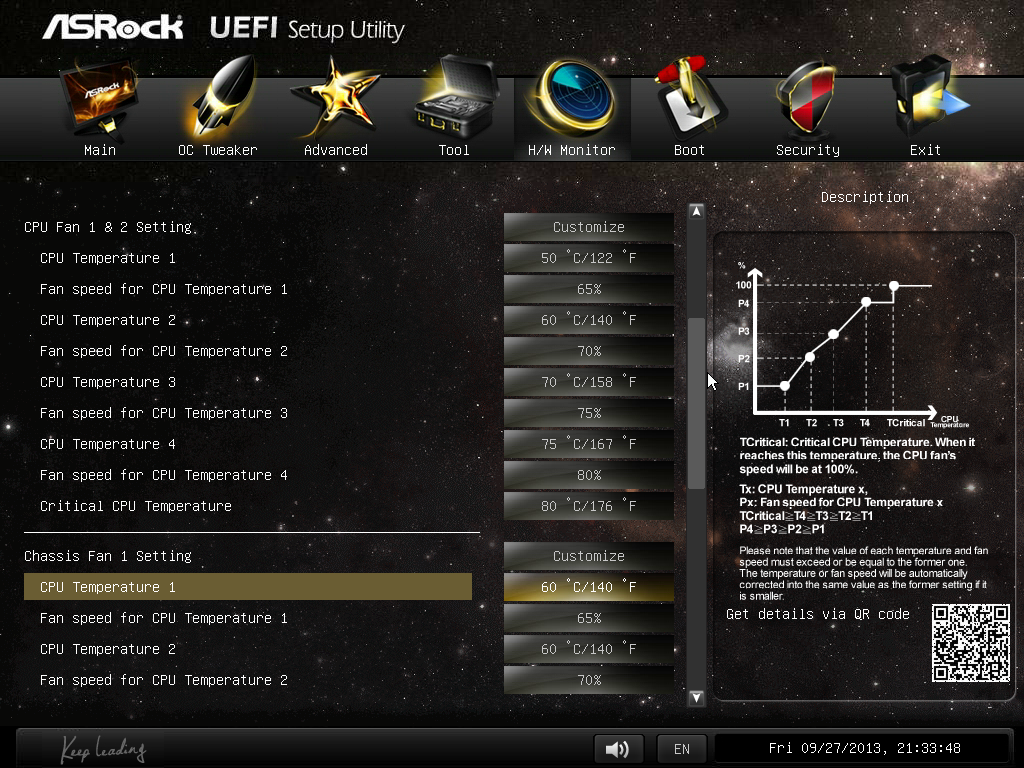

Для вентилятора кулера процессора, а также для двух корпусных вентиляторов имеется возможность выбрать один из предустановленных скоростных режимов работы или по пяти точкам построить график зависимости скорости вращения вентилятора от температуры процессора. Скорость вращения вентилятора задается как скважность управляющих PWM-импульсов (от 0 до 100%), а температура процессора, а температура процессора задается в диапазоне от 30 до 80 °С.

Еще для одного корпусного вентилятора задается просто уровень скорости вращения.

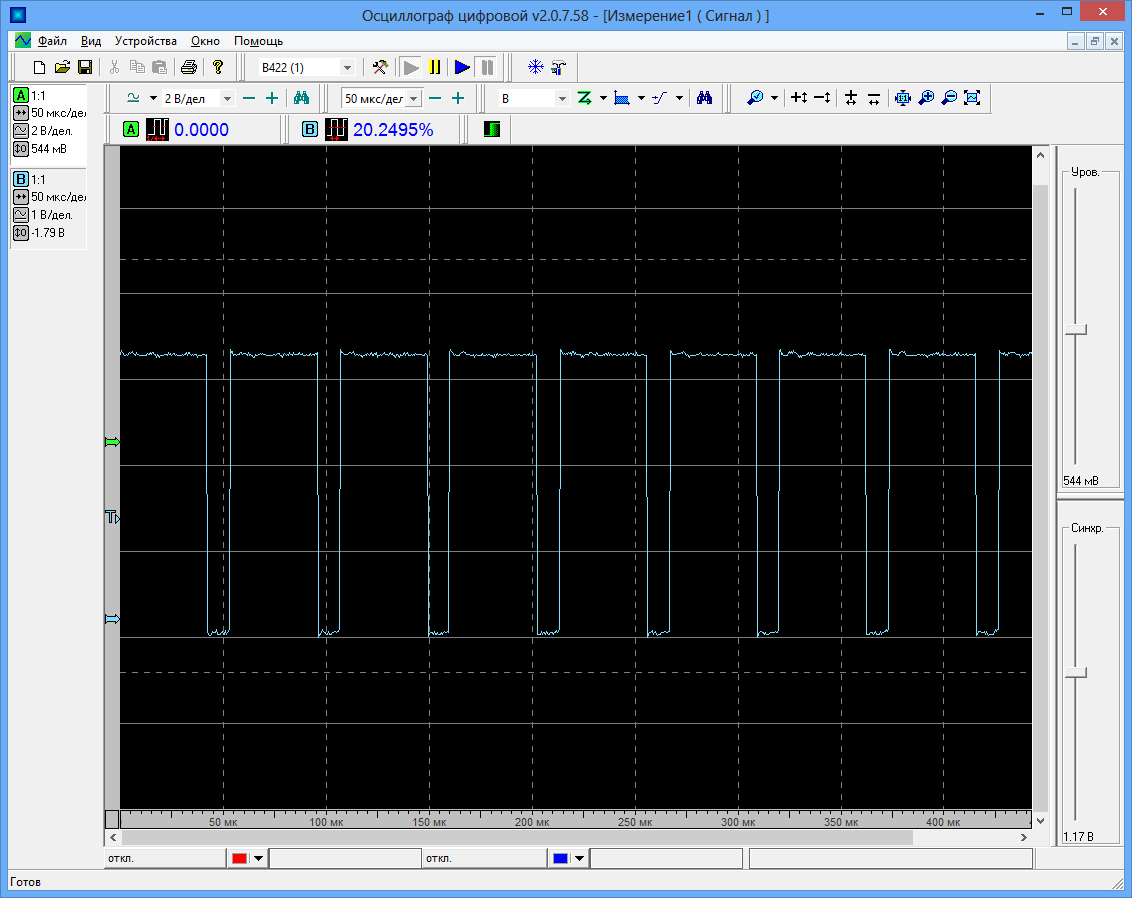

С использованием осциллографа, контролируя сигнал PWM и температуру процессора, мы проверили, действительно ли меняется скважность PWM-импульсов от температуры процессора. И нужно сказать, что в этом плане у платы все в порядке.

Фирменные утилиты

В комплекте с платой ASRock Z87 Extreme4/TB4 поставляется и ряд фирменных стандартных утилит. В частности, это фирменная утилита A-Tuning, которая предназначена для настройки платы. Данная утилита имеет несколько вкладок и позволяет настраивать скоростной режим работы вентиляторов, разгонять процессор, отображать состояние системы и даже настраивать работу так называемого осушителя, предотвращающего образование конденсата на плате. Собственно, возможности этой утилиты мы уже описывали, а потому не будем повторяться.

Выводы

Итак, в сухом остатке мы имеем следующее. Пожалуй, единственное преимущество данной платы — это ее продвинутая аудиоподсистема. Тем не менее, нужно отметить, что сегодня производителями представлено немало материнских плат с аналогичными продвинутыми аудиоподсистемами на базе кодека Realtek ALC1150 в сочетании с отдельными усилителями.

Что касается поддержки интерфейса Thunderbolt, то хоть он и на новом контроллере Intel DSL4510, говорить о серьезном преимуществе в данном случае вряд ли возможно. Пока этот интерфейс не получил широкого распространения, и не так уж и много устройств его поддерживают. Но если такие устройства имеются в наличии, то, возможно, имеет смысл обратить внимания на данную плату. Попутно отметим, что уже анонсирована новая версия протокола Thunderbolt — Thunderbolt 2 (кодовое название Falcon Ridge), с вдвое большей пропускной способностью (это просто комментарий для размышления).

Есть и еще одно преимущество у платы ASRock Z87 Extreme4/TB4. Как уже отмечалось, плата основана на чипсете Intel Z87 степпинга C2. Напомним, что в чипсетах Intel 8-й серии степпинга C2 исправлена ошибка, связанная с работой интегрированного контроллера USB 3.0, которая заключается в том, что при выходе из спящего режима, документы или файлы, которые были открыты с накопителя, подключенного к портам USB 3.0, нужно открывать заново. Впрочем, не стоит раздувать из мухи слона. Эта ошибка не настолько критична, чтобы можно было говорить о серьезном преимуществе плат на чипсетах с новым степпингом.

Собственно, этим все преимущества платы исчерпываются.

Проблемы у платы тоже имеются. Во-первых, она не годится для разгона процессоров, и не совсем понятно, почему она относится к серии Extreme, которая ориентирована на геймеров и компьютерных энтузиастов. Во-вторых, есть проблемы со слотами PCI.

Итак, если вам нужна плата с интерфейсом Thunderbolt, новым степпингом чипсета Intal Z87, продвинутой аудиоподсистемой, но без возможности нормального разгона процессоров K-серии и проблемными PCI-слотами, тогда ASRock Z87 Extreme4/TB4 — это то, что нужно.
