Panasonic SA-XR45:

6.1 AV-ресивер в slim-корпусе


Сегодня мы познакомимся с топовым AV-ресивером в категории slim от компании Panasonic. Аппарат весьма интересен не только поддержкой 6.1, но и применяемым цифровым усилителем мощности.

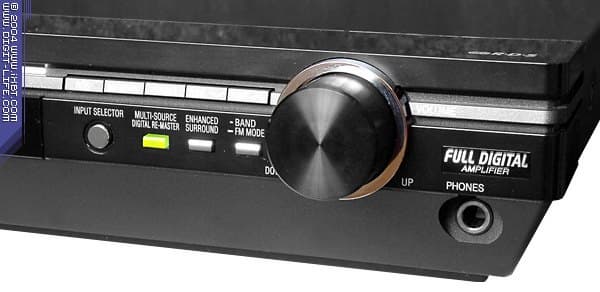

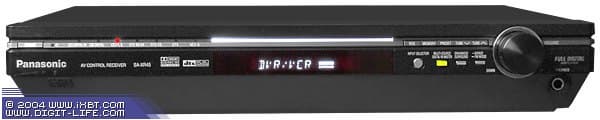

SA-XR45 выглядит стильно — нечего сказать. Несколько необычно выглядят сужающееся основание аппарата. Этот ловкий дизайнерский ход позволил визуальное ещё уменьшить и без того не очень большую высоту корпуса slim-ресивера. В левой части передней панели расположены красные индикаторы режимов звучания, а справа лишь несколько кнопок управления звуковыми режимами да рукоятка громкости.

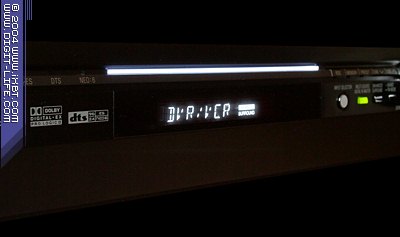

При включении аппарата, на передней панели загорается яркая белая светодиодная полоса, которая выглядит очень необычно и притягивает взгляд, однако в тёмной комнате может отвлекать от просмотра фильма.



Технические характеристики

Panasonic SA-XR45
Аудио часть

Усилитель

RMS: 6×100 Вт (6 Ом, на частоте 1 кГц, КГИ 1%)
КГИ
0,3%
Декодеры и DSP (на базе Cirrus Logic CS493264-CL) Dolby Digital; Dolby Digital EX; DTS; DTS 96/24; DTS-ES; DTS Neo:6; Dolby Pro Logic II.
Входы
Аналоговые

Аудио: 4 стереовхода, 5.1 вход для внешнего декодера
Видео: 3 композитных, 3 S-Video

Цифровые
3 оптических, 1 коаксиальный электрический
Выходы
Аналоговые

Аудио: 2 стереовыхода, выход на наушники, выход предварительного усилителя для сабвуфера
Видео: 2 композитных, 1 S-Video

Цифровые
1 оптический
Выходы усилителя
2 на фронтальные, 2 на тыловые, 1 на фронтальный центр, 1 на тыловой центр

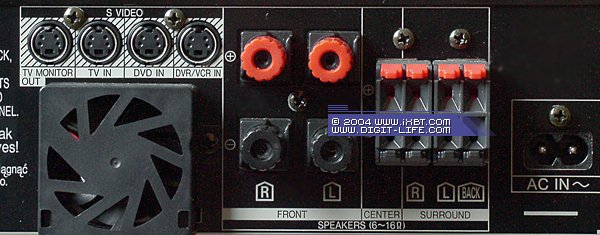

Для фронтальных АС — винтовые терминалы, а для всх остальных — зажимы
АЦП
Три двухканальных 24бит/192кГц АЦП
Cirrus Logic CS5361
Радиоприёмник
FM/AM диапазоны, 30 станций в памяти, RDS
Соотношение сигнал/шум в диапазоне FM (stereo / mono)
67 дБ и 73 дБ соответственно
Общие
Комплектация Пульт ДУ с батарейками, инструкция на нескольких языках, FM-антенна, AM-антенна.
Варианты цвета Серебристый или чёрный
Потребляемая мощность

130 Вт в рабочем состоянии

Габариты (Ш×В×Г)
430×74×375 мм
Вес
4,2 кг
Ориентировочная цена
$ 400


Коммутация

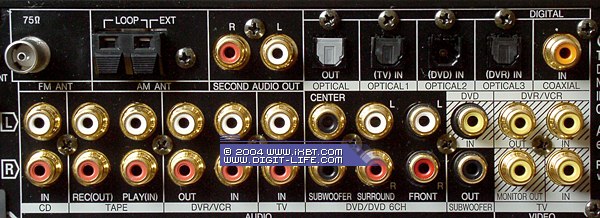

Коммутационные возможности аппарата весьма широки, учитывая slim-компоновку. Входы и выходы всех типов присутствуют в достаточном для любой ситуации количестве. Нету, разве что, коммутации компонентного сигнала, но в необходимости её наличия мы сильно сомневаемся: подобный ресивер создан для построения стильной и не шибко навороченной системы домашнего кинотеатра, где едва ли будет более одного источника с компонентным выходом (обычно это DVD-плеер), что предполагает прямое подключение к устройству отображения.


Внутренности

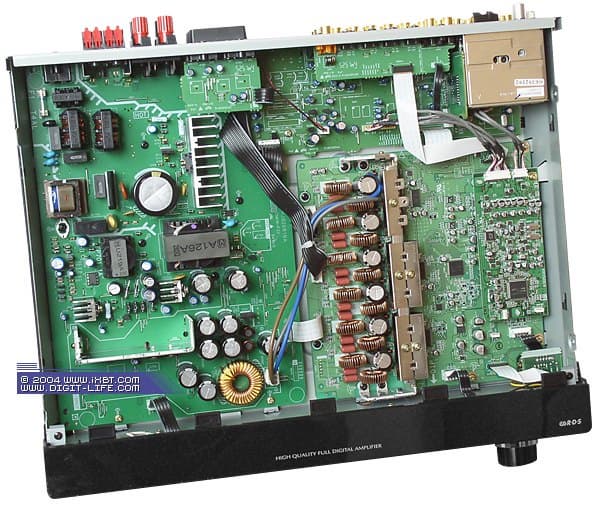

Усилитель мощности, применяемый в SA-XR45 весьма необычный — он цифровой. Вот что по этому поводу пишет Panasonic (взято с русскоязычного сайта компании):

Технология Цифрового Усилителя от компании Panasonic гарантирует минимальный уровень искажений и шума.

Виртуальное устранение искажений, возникающих во время преобразования импульсно-кодового сигнала в широтно-импульсный без потери стабильности — такая технология была разработана совместно с компанией Texas Instruments (Tl) (США). Объединение компонентов, обеспечивающих обработку сигнала с частотой 98 МГц (на данный момент самая высокая скорость обработки в индустрии), 4-мерная система шумоподавления, контроль времени задержки — все это гарантирует исключительно низкий уровень искажений и шума.

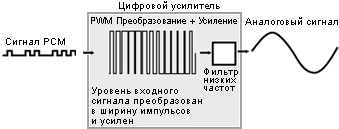

Схему работы цифрового усилителя можно описать следующим образом: вся работа с аудиопотоками внутри ресивера происходит в цифровом виде (даже с 5.1 аналогового входа звук проходит через АЦП). ЦАПа нет как такового в привычном виде — сигнал идёт на усилитель в цифре, а, точнее, происходит дельта-сигма преобразование, после чего цифровой сигнал подаётся на транзисторы усилителя. За счёт того, что работают усилительные транзисторы лишь в двух положениях (включен/выключен), они практически не выделяет тепла по сравнению с их традиционной схемой работы в привычных усилителях мощности. Такой цифровой усилитель, к том уже, требует меньше места в корпусе аппарата: заметьте — на верхней крышке ресивера нет даже вентиляционных отверстий (правда, для экстренных случаев перегрева есть маленький кулер на задней панели). Так вот, после усиления поток проходит через НЧ-фильтр, в котором отсекается высокочастотная составляющая. В результате чего на выходе получается аналоговый сигнал, который и идёт на АС.

В настоящее время производством недорогих цифровых усилителей занимается мало компаний, поскольку такой способ усиления имеет определённые недостатки по сравнению с традиционными усилителями мощности, если говорить о работе с аналоговым сигналом и PCM/Bitstream, а не с DSD-потоком, который применяется SACD, где цифровые усилители смогли бы себя проявить, поскольку бы отсутствовали лишние преобразования. Первый цифровой усилитель сделала Sharp, но по цене около $15000, В данном же случае речь идёт о сверх недорогой модели, поэтому сомнений в целесообразности его применения возникает немало. Развеять или подтвердить их способно только прослушивание аппарата.

Теперь, что касается мощности: ещё раз хотим обратить внимание уважаемых читателей, что следует внимательно относится к условиям измерения (цифрам в скобках после указанной мощности). Часто бывает, что для получения впечатляющих результатов производитель проводит измерения в условиях, выгодных для усилителя , но совершенно неприемлемых в реальной жизни. Вот и в данном случае заветные 100 Вт на канал были получены на частоте 1 кГц и при заметных КГИ — 1%. Что значит, что реальная мощность каждого канала усиления раза в полтора ниже. А учитывая невысокую мощностью блока питания ресивера (130 Вт), имеет смысл говорить о ещё более скромных цифрах.

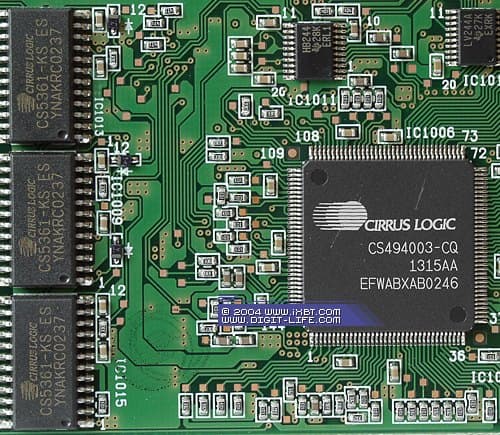

Аналогово-цифровым преобразованием звука с аналоговых входов занимаются три стереофонических (6 каналов в сумме) дельта-сигма АЦП Cirrus Logic CS5361, а декодированием многоканального звука заведует Cirrus Logic CS493264-CL, понимающий и декодирующий все потоки многоканального звука с количеством каналов до 8.



Возможности

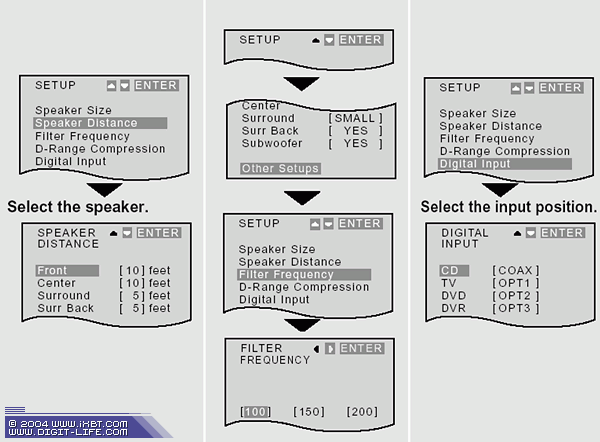

В SA-XR45 присутствует система экранного меню, позволяющая с достаточным уровнем комфорта производить настройку ДК. Имеется возможность указать размеры АС, отрегулировать громкость каналов, выставить частоту среза для сабвуфера, отрегулировать расстояние до АС и громкость каждого канала, а также сконфигурировать цифровые входы.

Радиоприёмник работает в диапазонах FM/AM и позволяет запомнить в память частоты 30 радиостанций. Разумеется, присутствует традиционная уже RDS (текстовая информация, отображающаяся на дисплее аппарата параллельно с радиопередачей — что-то вроде телетекста на телевизоре, только в случае с RDS выбрать страницы нельзя: информация идёт единым потом, бегущей строкой). А вот работу самого тюнера высоко оценить не получается: соотношение сигнал/шум в стерео лишь 67 дБ, да и с антенной приходится возиться чуть дольше, чем обычно, для достижения чистого приёма.

В целом же набор возможностей совершенно стандартный для ресиверов этого класса

Желающие подробно ознакомиться со всеми возможностями Panasonic SA-XR45, могут скачать инструкцию по эксплуатации на английском языке в формате PDF (1 Мб).

Если по каким-то причинам первая ссылка не работает, вы можете скачать эту инструкцию с сервера iXBT.

Режимы звучания

Ресивер имеет «профильные» режимы, применяемые при наличии соответствующей звуковой дорожки. Список таких режимов позволяет констатировать полноценную поддержку 6.1.

Dolby Digital
Dolby Digital Surround EX
DTS
DTS ES Matrix 6.1
DTS ES Discrette 6.1
DTS Neo:6
DTS 96/24
Dolby Pro Logic II

Традиционно присутствуют и режимы пространственного звука, позволяющие имитировать ту или иную акустическую атмосферу, либо разложить двухканальный звук на все каналы. В данном случае таких режимов 6:

Hall
Club
Live
Theater
Simulated Surround
Party

Помимо добавления в звук реверберации, эха и прочих составляющих, производится эквализация звука в каждом случае, поэтому при включении каждого режима звук не только обретает ту или иную акустическую атмосферу, но и меняется тембрально. Если же вы хотите лишь подрегулировать тембры, то присутствует привычный темброблок (НЧ / ВЧ ±10 дБ).


Пульт дистанционного управления

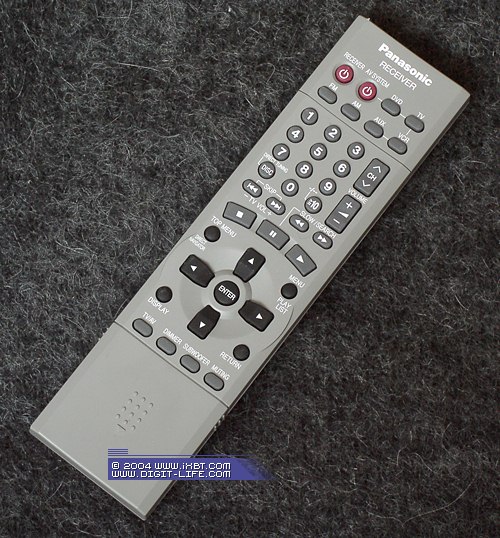

Достаточно лёгкий пульт, неплохо лежащий в руке. Под большой палец предусмотрена навигационная группа кнопок для управления DVD-плером, спутниковым тюнером и другими устройствами, с которыми может работать этот программируемый пульт (коды устройств, зашитые в память, но функции обучения нет). Редко используемые кнопки настройки спрятаны под сдвигающейся крышкой — это хорошо. А вот расположение регулировки громкости ресивера нам показалось совсем неудачным: маленькая кнопка-качалка ютится где-то сбоку пульта — без подписи мы никогда бы не догадались, что вот именно она отвечает за master volume, то есть за громкость ВСЕЙ системы. Ещё одно замечание: пультом приходится целиться в аппарат, иначе не срабатывает. После этого даже отсутствие подсветки не кажется чем-то криминальным. В общем, впечатления от пульта не самые радужные.


Звучание

Начав прослушивания с акустической музыки, мы отметили несколько своеобразный тональный баланс аппарата: средние частоты были слегка акцентированы, а высокие звучали несколько безжизненно и зажато. Прорисовку пространства звуковой сцены можно оценить как неплохую, но что касается общей музыкальности звучания, то тут SA-XR45 не порадовал. Традиционно имеет место упрощённая передача обертональной составляющей многих тембров (бич большинства недорогих ресиверов). Также можно отметить далеко не самую чёткую атаку и чрезмерную агрессию (даже «топорность») в подаче деликатного музыкального материала. Нет, слушать на этом ресивере акустическую музыку не хочется. Да и будет ли кто это делать? Ведь не секрет, что для серьёзного прослушивания музыки «слимы» обычно не покупают, ибо полноразмерные аппараты за те же деньги, как правило, звучат заметно лучше.

Современная музыка воспринималась получше, хотя некоторая зажатость звука и неестественность высоких частот не позволяли насладиться ни одной композицией.

В театре аппарат отыграл программу неплохо, но радости по-прежнему не доставил. Неплохо воспроизводятся пространственные эффекты, в плане перехода звуков из канал в канал, хотя само пространство вокруг зрителя воспринимается как меньшее, чем оно есть на самом деле в фильме. Динамический диапазон вполне достаточный, если не злоупотреблять громкостью (при положении ручки более ~60-70% от номинала ресивер заметно теряет в динамике, к тому же, появляется «крикливость» в звуке). В остальном ресивер справился с тестовой подборкой фильмов на «4».

Плюсы

  • напористое звучание в театре;
  • slim-корпус;
  • эффектный дизайн;
  • полноценная поддержка 6.1;
  • неплохие коммутационные возможности;
  • возможность работать с потоком до 192 кГц по цифре.

Минусы

  • в целом, очень посредственное звучание на музыкальном материале, даже учитывая класс аппарата;
  • лёгкое уменьшение масштаба звуковой сцены в театре;
  • зажатые и несколько неестественные высокие частоты.

Заключение

В очередной раз подтверждается факт, что slim-ресиверы, даже при аналогичной с полноразмерными аппаратами стоимости, заметно уступают им в качестве звука и мощности. Panasonic SA-XR45 показал удовлетворительные результаты в домашнем театре, а на музыкальном материале (особенно на акустической музыке) продемонстрировал совсем уж скромное звучание. Расхваливаемый в каталогах Panasonic цифровой усилитель, какой бы он ни был замечательный в теории, на практике показал себя далеко не с лучшей стороны, позволив классифицировать звук SA-XR45 лишь как «посредственный», даже с учётом класса (slim) и цены аппарата. Так что оптимальным будет использовать этот AV-ресивер в связке с недорогими наборами АС, вроде компактных сателитов и сабвуфера, позволяющих создать неплохой театральный звук для не самых требовательных слушателей. И, желательно, использовать аппарат в помещении площадью до 20м² максимум. SA-XR45 — хороший выбор для стильного домашнего кинотеатра в детской или спальне респектабельного жилища, ну а для получения более серьёзного звука стоит обратить внимание на другие ресиверы — на полноразмерные…


Благодарим российское представительство Panasonic
за предоставленный на тестирование ресивер
Panasonic SA-XR45
