Кулеры Zalman CNPS10X Quiet и
CNPS10X Performa


В продолжение темы обзоров, посвященных авангардным системам охлаждения, сегодня в наш фокус мы помещаем два топовых кулера от компании Zalman — CNPS10X Quiet и CNPS10X Performa. Признаться, настрой к этим продуктам поначалу был скорее скептическим, чем любознательным — опыт взаимодействия с предшествующими сериями CNPS9700 и CNPS9900, которые проявили себя не самым лучшим образом, подспудно давил на серое вещество, вызывая некоторую настороженность и в адрес «новичков» CNPS10X. Однако уже после первых тестовых аккордов наши сомнения рассеялись, как утренний туман! На поверку, специалисты Zalman нашли в себе силы мужественно и бесповоротно отринуть устаревшую техническую парадигму — все эти радиально-оребренные «чаши» и «веера» (действительно инновационные решения в далеком прошлом, но в настоящем — неэффективные и малополезные прибамбасы), и разработали новый комплекс конструктивных решений, отвечающий самым строгим требованиям объективной реальности. Ну, что тут сказать, давно пора! Ведь после череды стильных, красивых, но, по сути, только лишь количественных подвижек (здесь «веер» слегка увеличили, там подрихтовали и разделили на пару секций, и т.д. и т.п.) был жизненно необходим именно качественный скачок, переход на принципиально иной, гораздо более совершенный уровень! И просто здорово, что кулеры CNPS10X Quiet и CNPS10X Performa способны стать инициаторами такого перехода, даруя новый шанс и для самой компании Zalman — шанс вернуться на пьедестал почета в сегменте систем охлаждения премиум-класса.

Итак, без долгих вступительных речей давайте сразу обратимся к нашим тестовым объектам — сперва изучим их конструктивно-технические и эксплуатационные особенности, ну, и далее плавненько перейдем к главному пункту сегодняшнего обозрения — чисто практической результативности CNPS10X Quiet и CNPS10X Performa. Приступим!

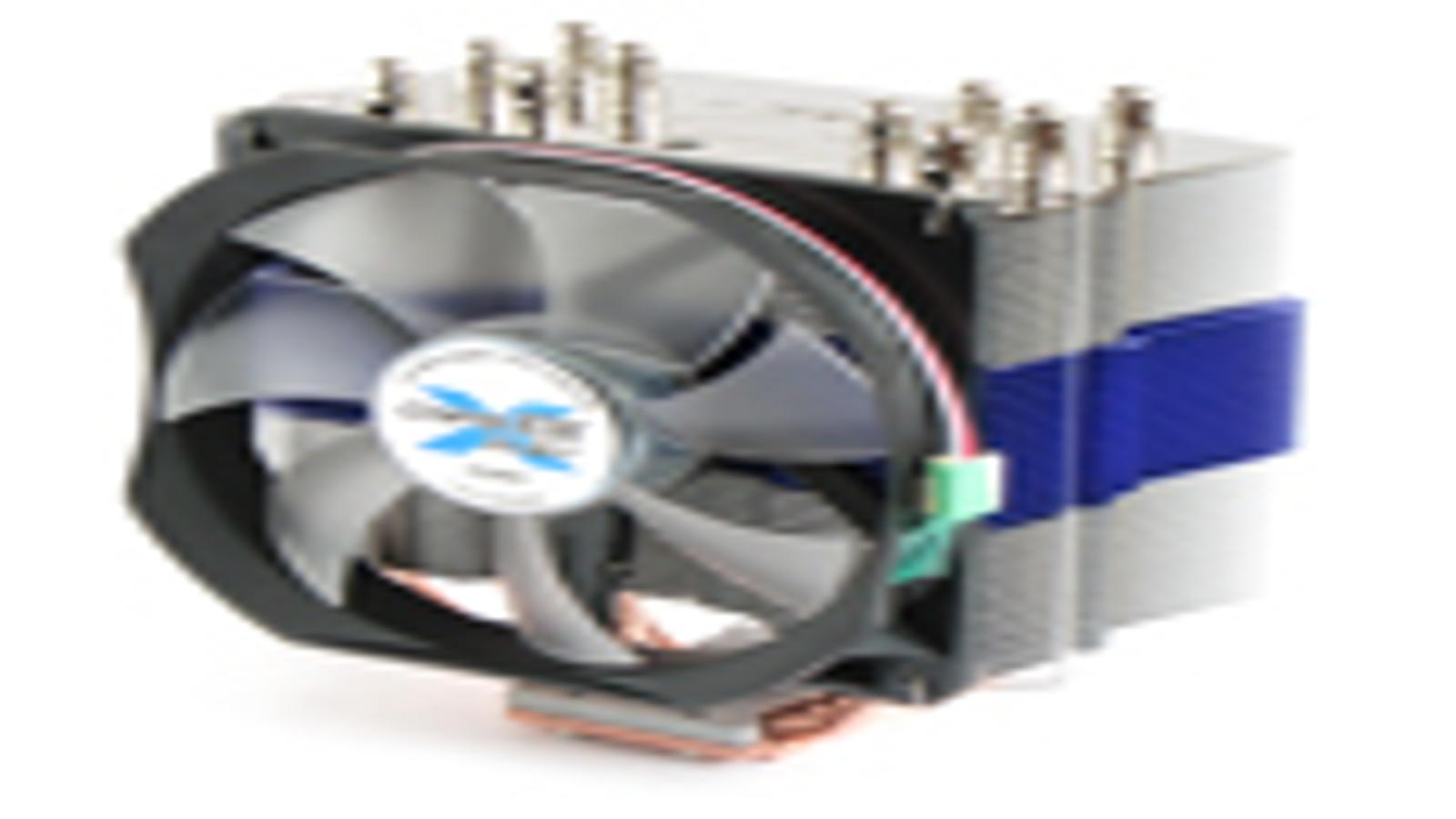

CNPS10X Quiet

Комплектация. Продукт поставляется в большой картонной упаковке с внутренним пластиковым блистером. Упаковка имеет все необходимые ориентиры, характеризующие внутреннее содержимое — красочный иллюстративный материал и подробный список техническо-эксплуатационных параметров.

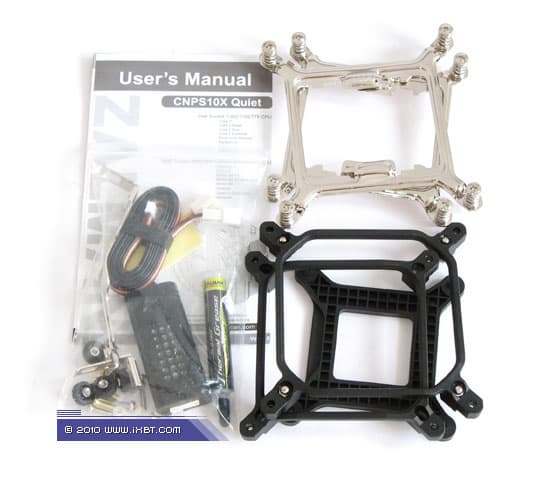

Поставка включает радиатор, фирменный вентилятор, комплект мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1366 и AMD Socket AM2/AM3), большой шприц с фирменной термопастой, переходник-реобас Fan Mate 2, фирменный стикер и техническое руководство.

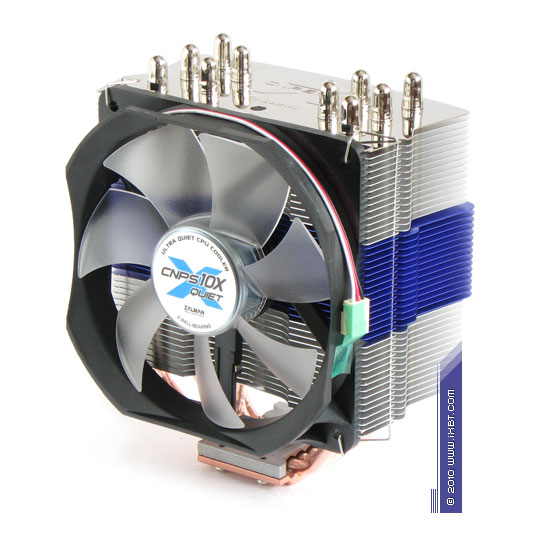

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оснащен предустановленным вентилятором типоразмера 120х120х25 мм. Габариты 135х100х160 мм. Вес 770 г (без учета крепежа).

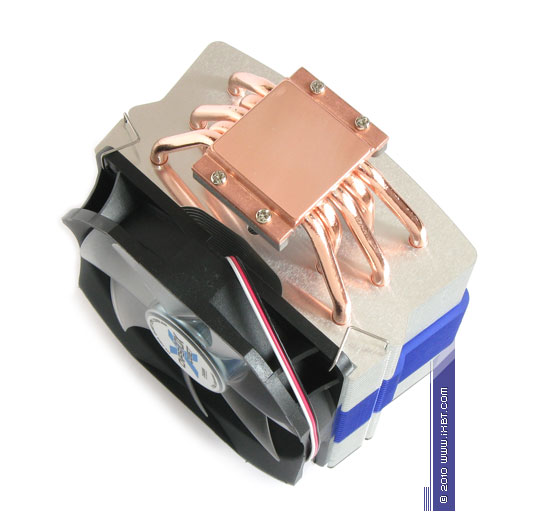

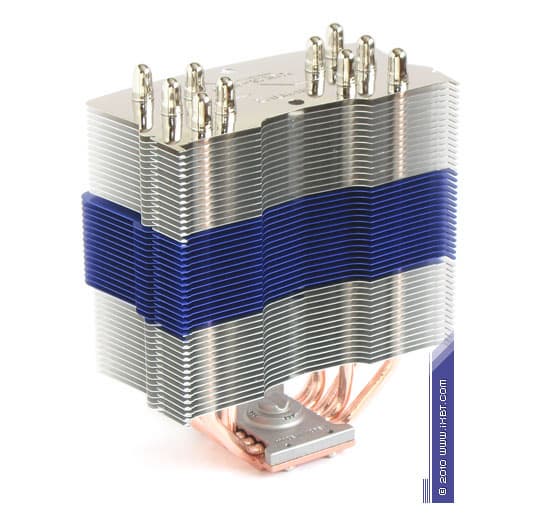

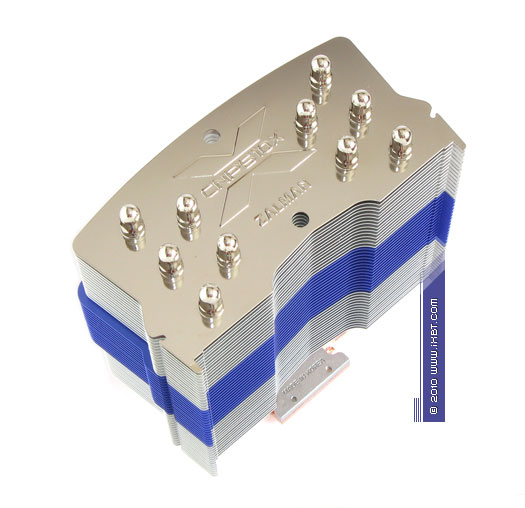

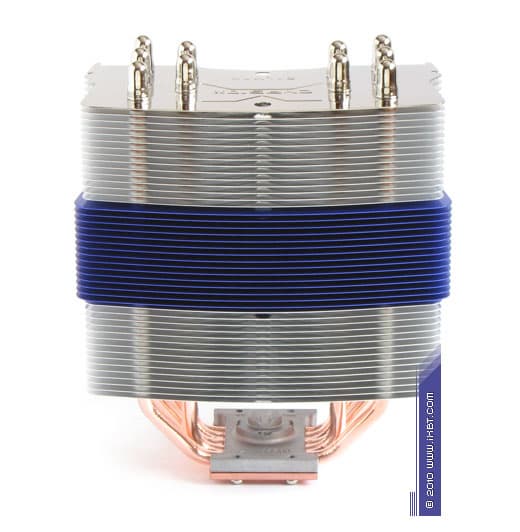

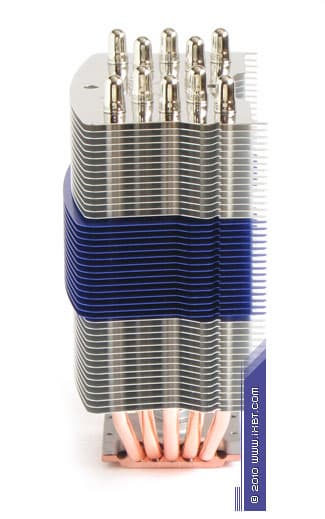

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медного теплосъемника 40х54х5 мм, пяти медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (три группы пластин, по 15 штук в каждой, общая площадь поверхности теплообмена порядка 7000 см2).




Существенными плюсами радиатора CNPS10X Quiet являются:

  • развитая поверхность теплообмена
  • насыщенный теплотранспорт (5 трубок)
  • размеренная постановка трубок в секции оребрения (без скученности и взаимного подогрева)
  • оптимизированный шаг размещения пластин (порядка 2,5 мм), облегчающий продув оребрения
  • специализированное профилирование передней кромки пластин (улучшает согласованность вентилятора и радиатора сразу по двум направлениям — в аэродинамике и в шумовых характеристиках)

За вычетом упрощенного сопряжения трубок и пластин (механическое обжатие), каких-то действительно спорных моментов конструктив CNPS10X Quiet не обнаруживает.
Экспертно-техническая оценка радиатора: отлично.

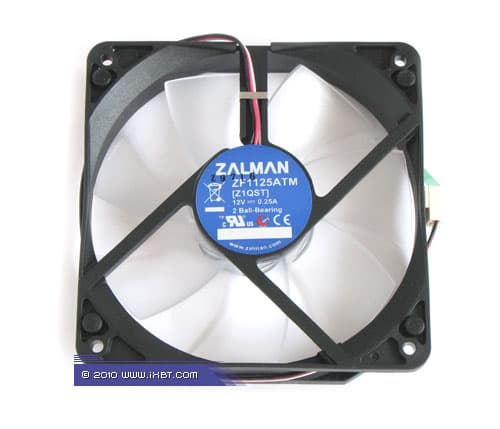

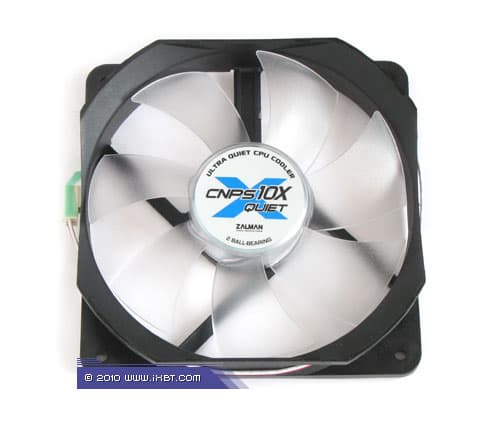

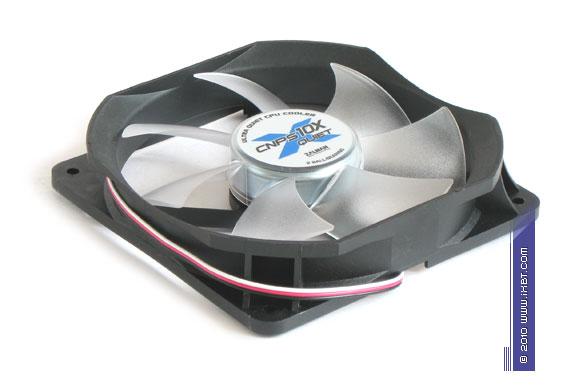

Конструктивные особенности (вентилятор). Кулер оснащен фирменным вентилятором (модель ZF1125ATM, номинальная скорость вращения крыльчатки 1400 об/мин).

К сильным сторонам этого вентилятора можно отнести:

  • умеренно-агрессивную аэродинамику с неплохим напором
  • надежную механику (двойной подшипник качения)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)


Слабой стороной вентилятора ZF1125ATM выступают неоптимальные шумовые характеристики (на пониженных оборотах прослеживается механический призвук подшипников, а на повышенных оборотах — излишний аэродинамический шум, так называемый «гул крыльчатки»). Также в укор нашему подопытному придется поставить и стартовые обороты (минимальная величина) 700 об/мин — учитывая тот факт, что продукт ориентирован на малошумное функционирование, здесь хотелось бы видеть скорость 500 об/мин (или даже 300 об/мин — при эксплуатации в режимах с минимальной тепловой нагрузкой).
Экспертно-техническая оценка вентилятора: хорошо.

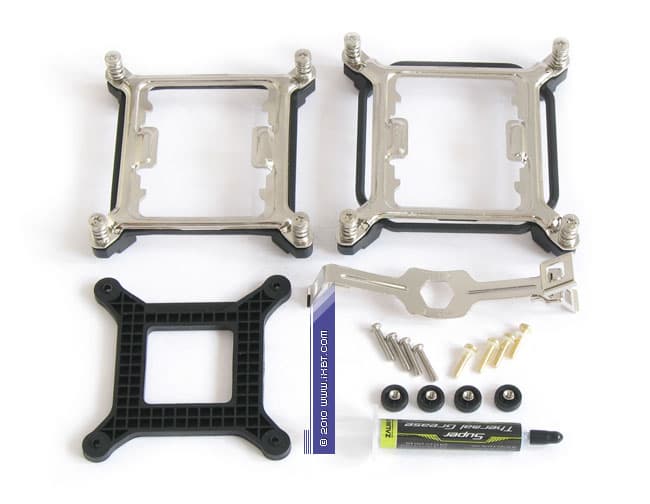

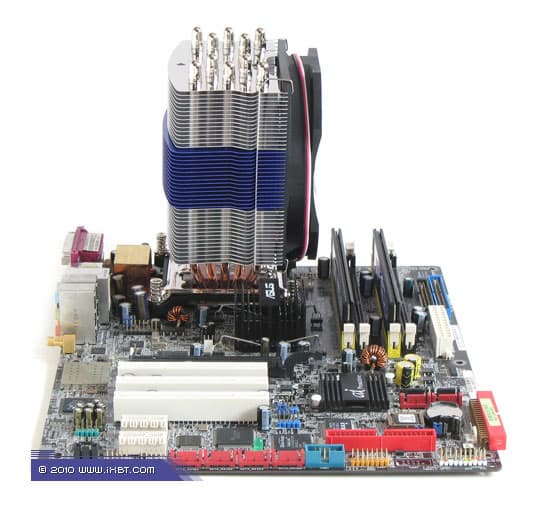

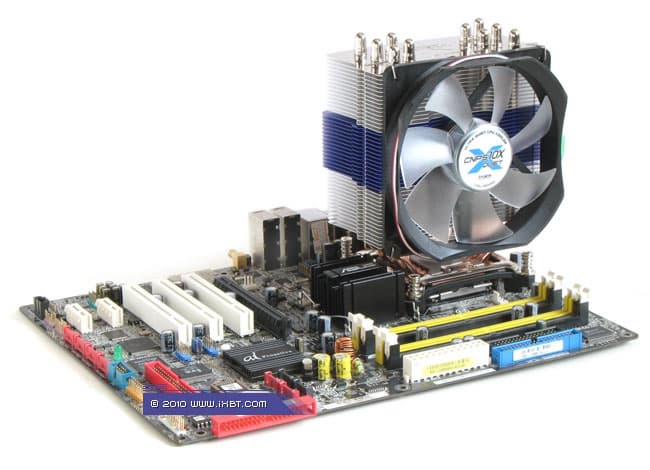

Эксплуатационная эргономика. Установочный комплекс CNPS10X Quiet вполне типичен для продуктов такого класса — для фиксации радиатора в системах Intel предусмотрены соответствующие наборы винтового крепежа (две пары монтажных планок с подпружиненными винтами и вспомогательных пластиковых рамок, плюсом идет крестовина-супинатор для платформы LGA775), при обращении с которыми никак не избежать долгого и трудоемкого использования отвертки. Впрочем, штатная крепежная система располагает и очевидными достоинствами, которые отчасти компенсируют пользовательские трудозатраты — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» надежность фиксации радиатора на материнской плате.

Однако энтузиазм специалистов Zalman по отношению к референсной крепежной клипсе, ориентированной на платформы AMD (монтаж непосредственно в рамке сокета AM2/AM3), увы, выглядит несколько переоцененным. С одной стороны, она обеспечивает быструю и удобную инсталляцию (эквивалентную операциям с боксовыми кулерами), но вот с другой — не гарантирует оптимального согласования механической нагрузки на сокет (при весе кулера почти 800 г — это, строго говоря, не хухры-мухры). По-хорошему, здесь следовало озаботиться выработкой более серьезного крепежа, пусть даже и с некоторыми попущениями в части инсталляционного удобства.


В то же время, хорошим дополнением к эксплуатационному портрету CNPS10X Quiet становятся:

  • высокоэффективная термопаста ZM-STG2

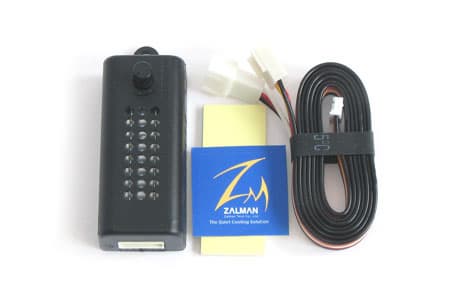

  • комплектный переходник-реобас Fan Mate 2
  • аккуратная финишная обработка радиатора

Экспертно-техническая оценка эксплуатационных параметров: хорошо.

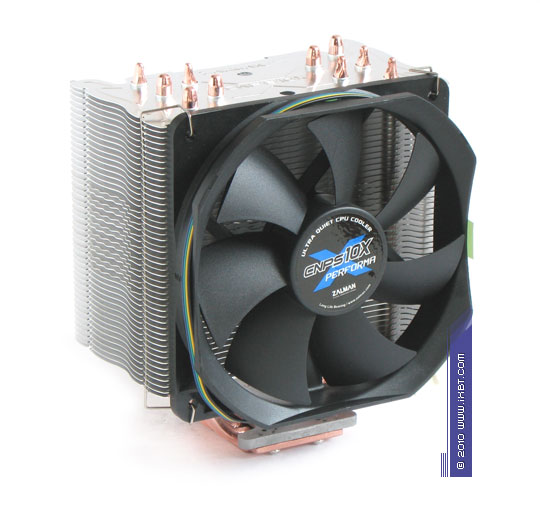

CNPS10X Performa

Комплектация. Продукт поставляется в картонной упаковке с внутренней выкладкой из вспененного полиэтилена. Упаковка традиционно снабжена богатым иллюстративным материалом, с подробным описанием конструктивных особенностей и технических характеристик.


Поставка включает радиатор, фирменный вентилятор, комплект мультплатформенного крепежа (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1366 и AMD Socket AM2/AM3), крепежные скобки для штатного и опционального вентиляторов (две пары), переходник электропитания, смягчающие прокладки для вентиляторов (две пары), пакетик с термопастой, фирменный стикер и техническое руководство.

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который в процессе инсталляции дополняется комплектным вентилятором типоразмера 120х120х25 мм (допускается установка еще одного опционального вентилятора). Габариты 132х100х152 мм. Вес 750 г (без учета крепежа).

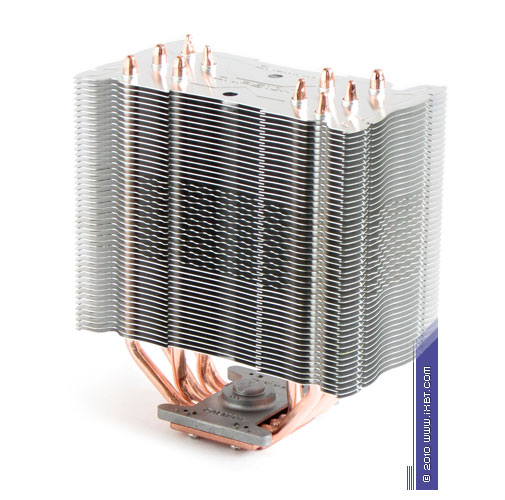

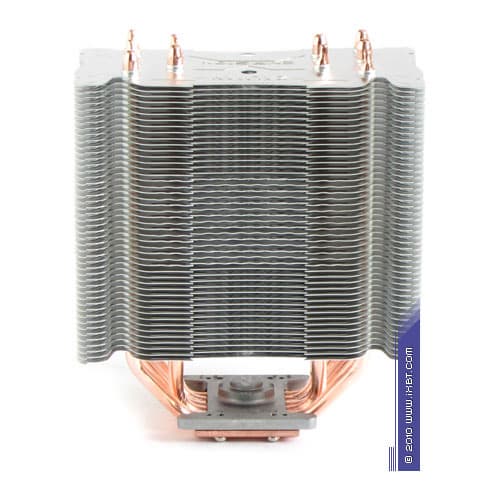

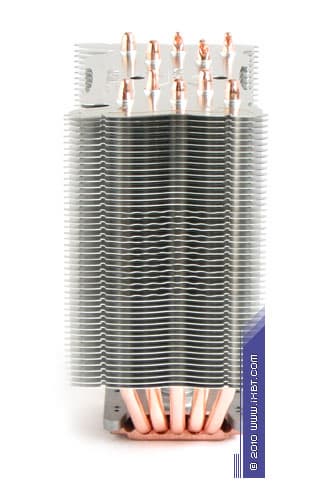

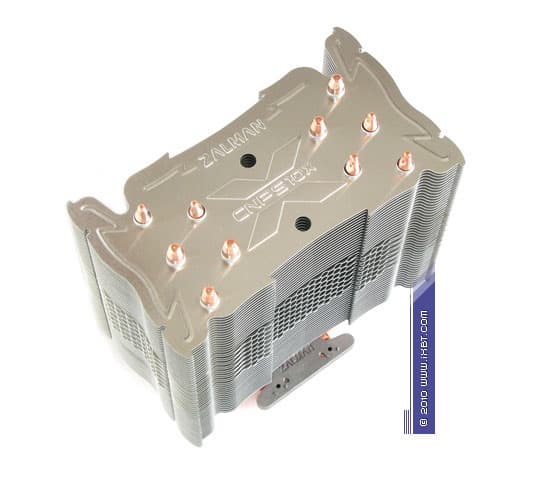

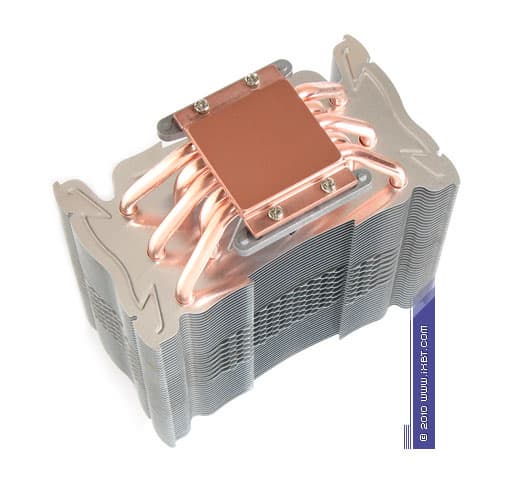

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией медного теплосъемника 40х54х5 мм, пяти медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (47 пластин, общая площадь поверхности теплообмена порядка 8000 см2).


В качестве достоинств конструктива CNPS10X Performa следует выделить:

  • развитую поверхность теплообмена
  • насыщенный теплотранспорт (5 трубок)
  • размеренную постановку трубок в секции оребрения (без скученности и взаимного подогрева)
  • сбалансированный шаг размещения пластин (порядка 2 мм)
  • специализированное профилирование кромок пластин в «средней» части оребрения (нейтрализует некоторые вредные эффекты при входе воздушного потока в оребрение, улучшая аэродинамическую согласованность вентилятора и радиатора)



За вычетом упрощенного сопряжения трубок и пластин (механическое обжатие), каких-то действительно спорных моментов радиатор CNPS10X Performa не обнаруживает.
Экспертно-техническая оценка радиатора: отлично.

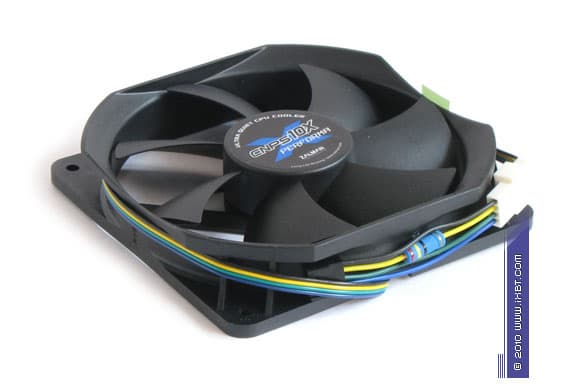

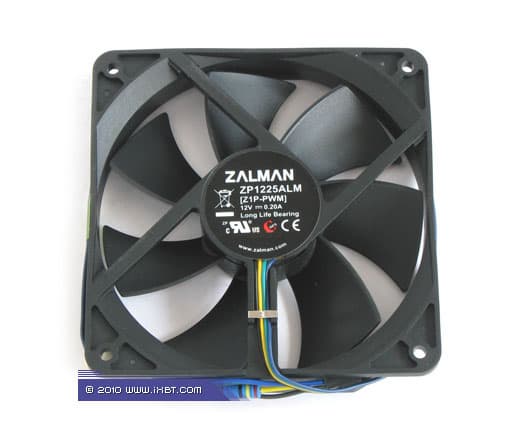

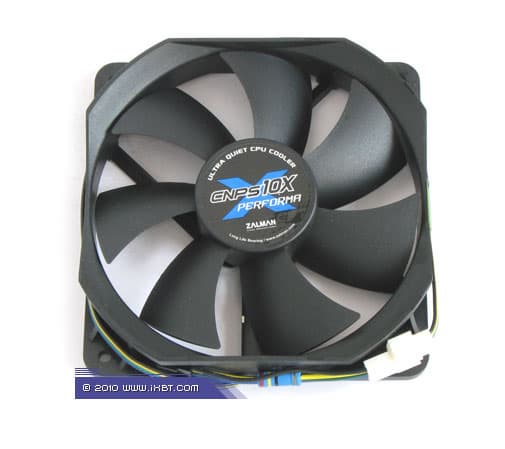

Конструктивные особенности (вентилятор). Кулер укомплектован фирменным вентилятором (модель ZP1225ALM, номинальная скорость вращения крыльчатки 2000 об/мин).

К сильным сторонам этого вентилятора можно отнести:

  • умеренно-агрессивную аэродинамику с неплохим напором
  • добротную механику (улучшенный подшипник скольжения)
  • аккуратную электронику (управляющая схема, приправленная «сглаживающими» конденсаторами)


Хотя конструктивно вентилятор ZP1225ALM во многом идентичен модели ZF1125ATM, на поверку, его функциональный комплекс выглядит более сбалансированным. Прежде всего, снимаются вопросы к скоростному диапазону — стартовые обороты держатся около отметки 300 об/мин, что делает кулер фактически бесшумным в режимах с незначительной тепловой нагрузкой. Верным техническим решением становится также и механика на подшипнике скольжения — так называемое «шуршание подшипников» здесь отсутствует, как класс, обеспечивая реальное обесшумливание CNPS10X Performa (в скоростном диапазоне 300-700 об/мин).

Таким образом, если закрыть глаза на повышенный уровень аэродинамической составляющей в шуме ZP1225ALM (отмечается при скорости крыльчатки более 1300 об/мин), других слабых сторон этот вентилятор не выявляет.
Экспертно-техническая оценка вентилятора: отлично.

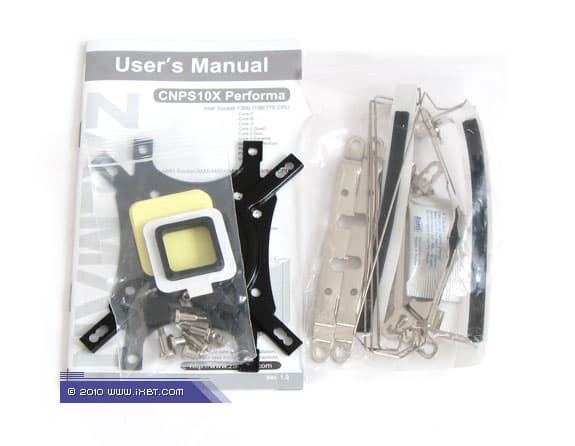

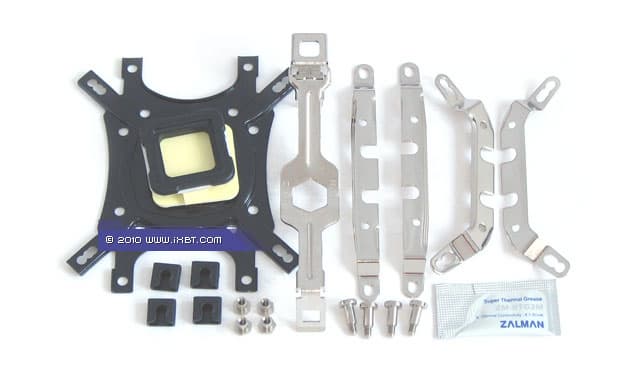

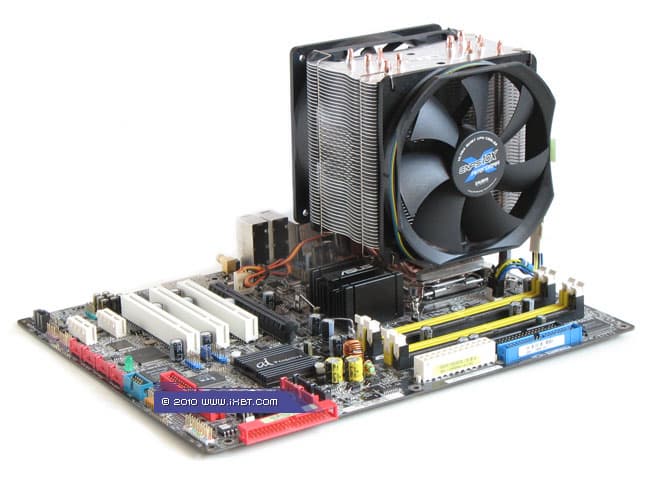

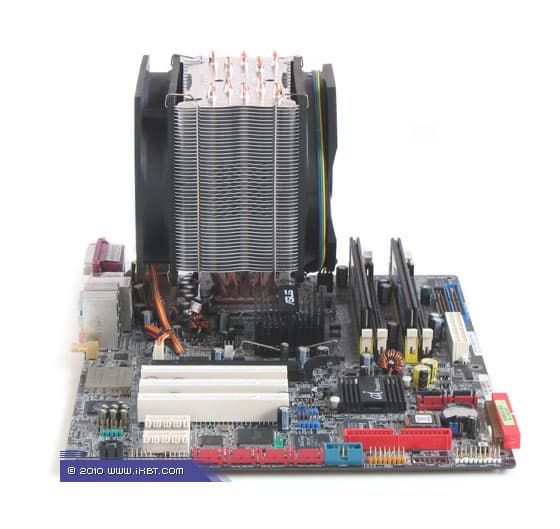

Эксплуатационная эргономика. Инсталляционный комплекс CNPS10X Performa также во многом типичен для продуктов премиум-класса, но, в отличие от CNPS10X Quiet, построен на иной технической базе. Здесь соответствующие крепежные планки (две пары, одна специализирована под сокеты Intel LGA775/1156/1366, другая — под AM2/AM3) фиксируются непосредственно на радиаторе, и далее прикручиваются к универсальной пластине-супинатору, оснащенной предварительно собранными установочными приспособлениями (гайки в пластиковых ограничителях, прокладки-уплотнители).

В общем и целом, этот комплект представляется более совершенным и удобным, чем крепеж того же CNPS10X Quiet — теперь одинаково комфортная, надежная посадка радиатора обеспечивается во всех совместимых сокетах, будь то платформы Intel, или же AMD. Отрадно, что специалисты Zalman сумели учесть недочеты в своих прошлых работах и привнести ясность в новые (по хронологии событий, крепеж CNPS10X Performa — самый «молодой» в модельной серии CNPS10X, и он, совершенно очевидно, является продуктом «глубокой переработки», выполненной для его соответствия современным техническим реалиям).


Эксплуатационными плюсами CNPS10X Performa также засчитываются:

  • высокоэффективная термопаста ZM-STG2
  • дополнительный переходник электропитания вентилятора (артикул RC24P)
  • широкий диапазон ШИМ-регулировки (300-2000 об/мин)
  • смягчающие прокладки для фиксации набортных вентиляторов (изготовлены из вспененной резины)
  • аккуратная финишная обработка радиатора

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний (одновентиляторные сборки)

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения премиум-класса.

Диаграмма 1. Температурные показатели (температура процессорного ядра, максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

*Ориентировочный показатель

Как видим, при максимальном обесшумливании CNPS10X Performa способен показать весьма интересную результативность — практически на уровне соперников, специально адаптированных под слабонапорные потоки (Noctua NH-U12P, Xigmatek Thor's Hammer и Scythe Mugen 2). Любопытным выглядит также прямое сравнение двух тестовых конфигураций нашего подопытного — здесь преимущество оказывается на стороне штатного вентилятора, который характеризуется большей величиной напора, чем у референсной модели Scythe Slip Stream, и обеспечивает улучшенный продув оребрения. Следует отметить еще и почти что образцовое поведение CNPS10X Quiet, однако этот результат является скорее формальным, чем чисто практическим. Ведь речь идет о тестовой сборке с вентилятором Slip Stream, штатный же вентилятор просто не может работать в таком режиме, демонстрируя уровень шума 25 дБА для минимальной скорости вращения крыльчатки (700 об/мин).

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Что ж, имеем вполне ожидаемый результат — подъем оборотов вентилятора в исследуемых сборках CNPS10X Performa дает хорошую прибавку эффективности, и кулер закрепляется на уважительных позициях, успешно соперничая с такими серьезными продуктами, как ASUS Royal Knight, Noctua NH-U12P и Titan Fenrir. Весьма красноречивым предстает и сравнение с предшественником CNPS9900 LED, где термическая «скидка» в 10°C более чем наглядно заявляет о конструктивном совершенстве новой серии CNPS10X. Опять же, нельзя обойти вниманием авангардные показатели CNPS10X Quiet — пусть они действительны только лишь для референсной сборки с вентилятором Slip Stream, это нисколько не умаляет достоинств его радиатора, «заточенного» под малошумное функционирование.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 5. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Развитие событий вновь благоволит нашим подопытным — CNPS10X Quiet и CNPS10X Performa демонстрируют завидное единодушие в термических показателях, которые вполне соответствуют их премиальному статусу (наблюдаем конкурентоспособный результат, близкий к достижениям сильнейших «атлетов» — Thermalright IFX-14 и Scythe Mugen 2). Пожалуй, именно этот режим является наиболее оптимальным для наших подопытных, что также подтверждает авангардное месторасположение малошумных сборок CNPS10X Quiet и CNPS10X Performa в итоговом рейтинге, составленном по величинам соотношения эффективность-шум.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 7. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Здесь конкурентная картина также складывается в пользу наших подопытных, которые закрепляются в группе лидеров сегодняшних состязаний, показывая третий результат после признанных мастеров охлаждения — Thermalright IFX-14 и Scythe Mugen 2. Неплохо сработано! Однако в адрес CNPS10X Quiet по-прежнему остаются нарекания касательно скоростной раскладки его вентилятора, ведь этот кулер способен проявить себя не только в эргономичных, но и в обесшумленных функциональных режимах. По-видимому, специалистам Zalman здесь еще есть над чем поработать! И будем надеяться, что гибкое регулирование скорости вентилятора обязательно найдет свое положенное место в последующих продуктах с маркировкой «Quiet». :)

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Температурные показатели (температура околосокетных компонентов)



Диаграмма 12. Рейтинг «Соотношение эффективность/шум»

Результаты тестовых испытаний (двухвентиляторные сборки CNPS10X Performa)

В процессе проведения тестовых испытаний у нас возник вопрос касательно практических аспектов применения CNPS10X Performa, ответ на который мы постараемся дать в этой части сегодняшнего обозрения.

Итак: если в качестве приоритета выдвигать шумовую эргономику, то какова результативность и практическая целесообразность использования двухвентиляторных сборок CNPS10X Performa?

Чтобы прояснить этот момент, на радиатор подопытного кулера был установлен дополнительный высасывающий вентилятор Scythe Slip Stream (со ступенчатым изменением скорости вращения крыльчатки по отметкам 300, 500, 700, 1100 и 1900 об/мин).

Диаграмма 13. Температурные показатели (температура процессорного ядра, двухвентиляторные сборки)

Как видим, добавочный вентилятор обеспечивает существенное улучшение термических результатов в обесшумленных функциональных режимах. Интересный момент — величина этих улучшений практически одинакова и для референсного шумового показателя 20 дБА, и для показателя 23 дБА (скоростные раскладки 500+300 об/мин и 700+500 об/мин), что еще раз подтверждает наш тезис о неплохой продуваемости радиатора CNPS10X Performa даже в условиях слабонапорных потоков. Далее, положительный эффект наблюдается и при более высоких оборотах вентиляторов (раскладки 900+700 об/мин и 1300+1100 об/мин). Но вот самый экстремальный вариант (2000+1900 об/мин) оказывается совершенно бесполезным с точки зрения шумовой эргономики — то есть, для CNPS10X Performa вполне достаточно напора единичного вентилятора 2000 об/мин, дополнительная накачка давления в тракте не дает никакого эффекта, кроме неприятных шумовых призвуков, производимых высокооборотистым высасывающим вентилятором.

Ответ: результативность двухвентиляторных сборок CNPS10X Performa заслуживает пристального внимания (в особенности это касается обесшумленных вариантов, работающих на скоростях 500-700 об/мин), практическая отдача от их построения весьма высока!

Выводы

Резюмируем: рассмотренные кулеры Zalman CNPS10X Quiet и CNPS10X Performa производят очень приятное впечатление и полностью подтверждают свой премиум-статус! Наиболее интересным продуктом в этом ряду нам представляется CNPS10X Performa — он демонстрирует фактически безупречный комплекс потребительских качеств, как в технической, так и в эксплуатационной части, имеет вполне адекватный розничный ценник (порядка 55 долларов) и может стать отличным приобретением для всех тех пользователей, кто предъявляет самые высокие запросы к качеству и функциональности систем охлаждения. Достойно смотрится также продукт CNPS10X Quiet, который лишь немного уступает своему «коллеге» в совокупной результативности. И хотя дело здесь все-таки не обходится без отдельных минорных недостатков (завышенные минимальные обороты вентилятора, упрощенный крепеж для систем AMD), у этого кулера есть серьезный шанс на то, чтобы выступить в качестве эффективного и эргономичного средства охлаждения для топовых процессоров Intel и AMD.

Итак, по результатам нашего исследования, за оригинальные технические наработки кулер CNPS10X Performa получает награду в номинации «Оригинальный Дизайн».

Хочется надеяться, что серия CNPS10X — это только начало, так сказать, пролог в победном шествии Zalman. :) И компания еще не раз порадует нас действительно интересными и авангардными продуктами, способными влить «свежую кровь» в довольно-таки консервативный сегмент премиум-кулеров. Ну, а мы и дальше будем следить за развитием событий на этом фронте.

Приложение 1. Методика тестирования систем охлаждения премиум-класса (платформа Intel LGA775)
