Четырехканальные комплекты памяти DDR4

Продолжение


Мы уже делали обзор пяти комплектов памяти DDR4, которая совместима с материнскими платами на основе чипсета Intel X99 и, соответственно, процессорами c кодовым наименованием Haswell-E (разъем LGA2011-v3). Однако ассортимент памяти DDR4 постоянно увеличивается, так что в этой статье, которую можно рассматривать как продолжение первого обзора, мы рассмотрим еще несколько четырехканальных комплектов памяти DDR4 суммарным объемом 16 ГБ.

Сразу оговоримся, что речь идет о нерегистровой (UDIMM) памяти non-ECC. Эта оговорка может показаться странной, однако некоторые платы с чипсетом Intel X99 поддерживают серверные процессоры семейства Intel Xeon E5 v3, в случае которых поддерживается память c ECC, причем как регистровая (RDIMM), так и нерегистровая (UDIMM). Поэтому еще раз подчеркнем, что серверную память мы рассматривать в данной статье не будем — и в дальнейшем под памятью DDR4 мы будем понимать нерегистровую (UDIMM) память non-ECC.

Общие замечания относительно памяти DDR4 (о необходимости радиаторов и т. д.), мы уже делали, так что повторяться не станем, а сразу начнем с более детального знакомства с участниками нашего тестирования.

Сorsair Vengeance LPX DDR4 DRAM 2800 MHz (CMK16GX3M4A2800C16)

Судя по информации на сайте компании Corsair, ассортимент памяти DDR4 просто огромен. Вся память DDR4 компании Сorsair разбита на две серии: Vengeance LPX и Dominator Platinum. Главное (если не сказать единственное) отличие между этими сериями заключается в том, что в них используются различные по конструкции радиаторы модулей памяти (в серии Vengeance LPX радиаторы чуть проще).

Далее, в каждой серии есть комплекты, которые отличаются количеством модулей, суммарным объемом памяти, частотой и таймингами. Ну а в серии Vengeance LPX отличия между различными комплектами памяти могут заключаться еще и в цвете радиатора. Одним словом, есть комплекты на любой вкус.

В серию Vengeance LPX входят комплекты из двух, четырех и восьми модулей памяти, а объем самого модуля может быть 4, 8 или 16 ГБ. Кроме того, модули памяти могут отличаться по частоте и по цвету радиатора. В частности, есть комплекты памяти с частотой 2133, 2400, 2666, 2800, 3000, 3200 и 3300 МГц. Ну а радиаторы могут быть черного, красного и синего цвета.

В дальнейшем мы рассмотрим комплект памяти Сorsair Vengeance LPX DDR4 DRAM 2800 MHz (CMK16GX3M4A2800C16).

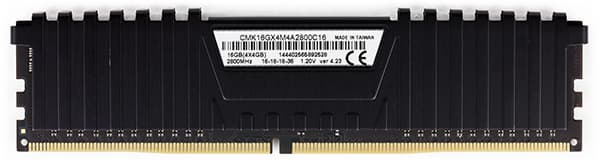

Это комплект их четырех модулей памяти с суммарной емкостью 16 ГБ. Модули памяти имеют заявленную частоту работы 2800 МГц и тайминги 16-18-18-36 при напряжении питания 1,2 В.

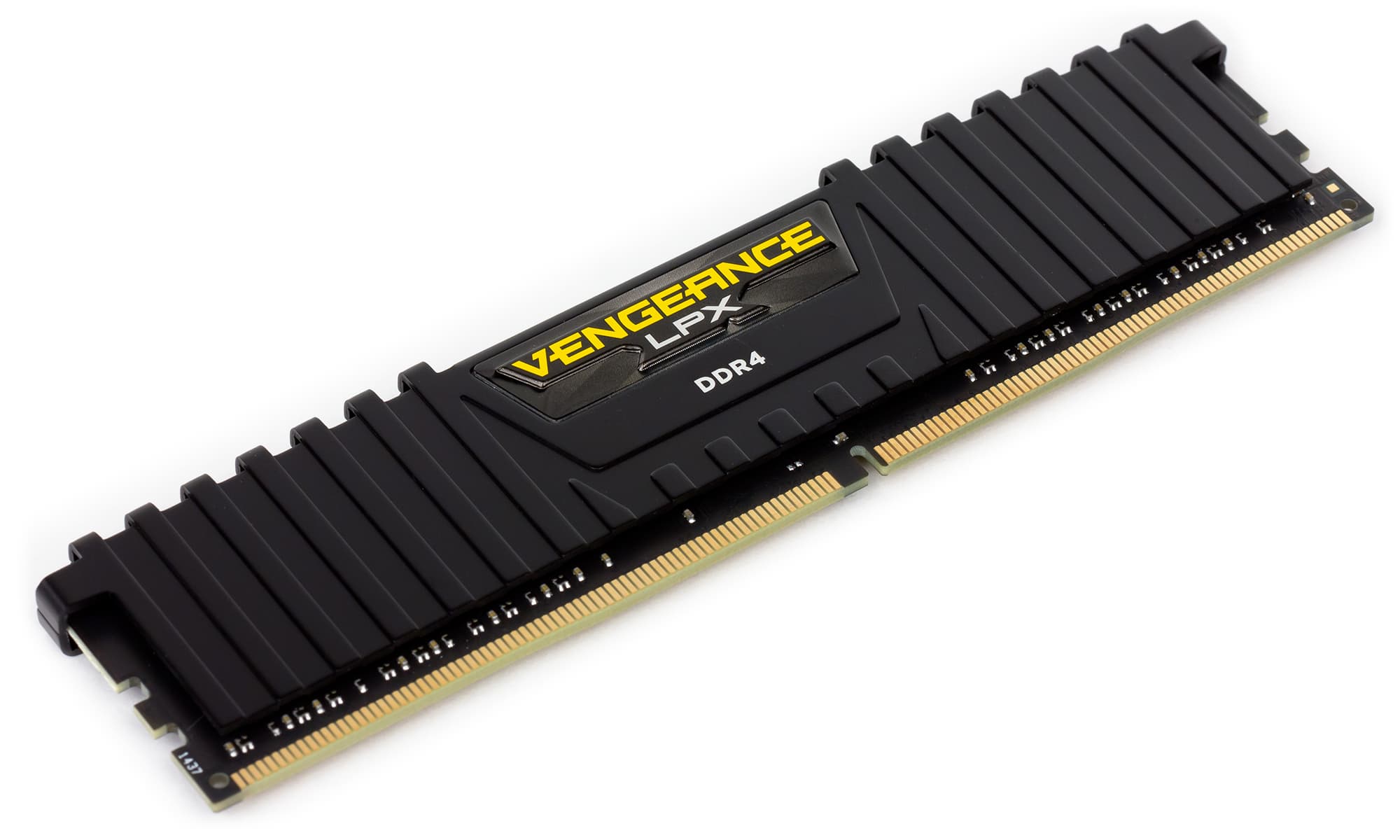

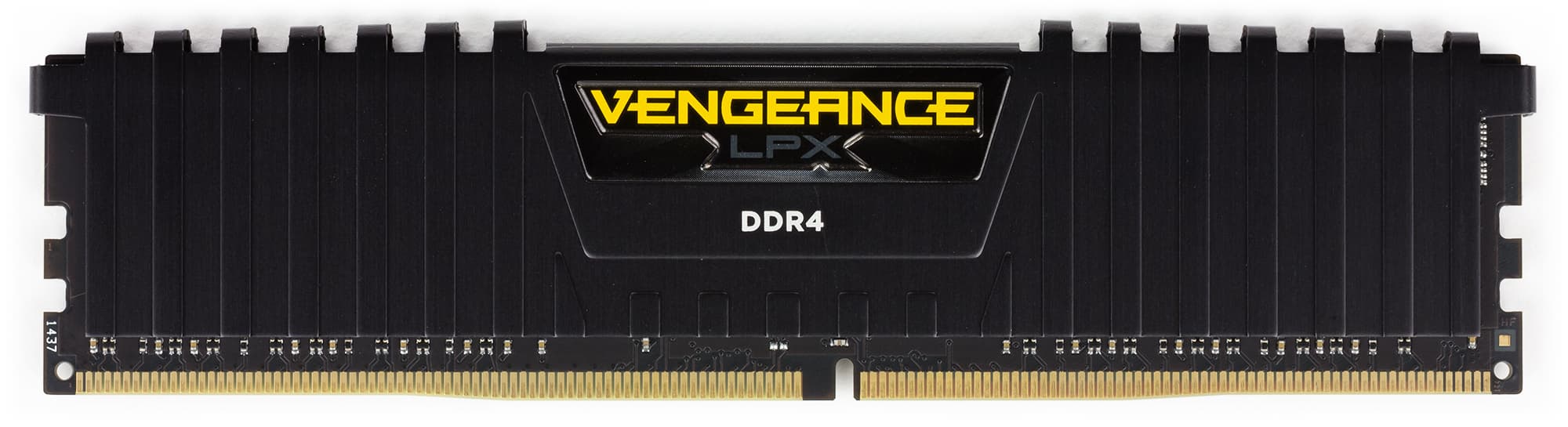

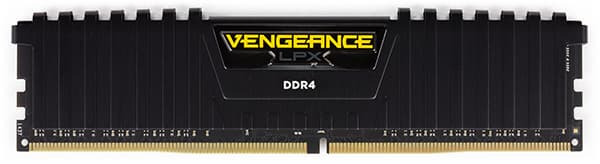

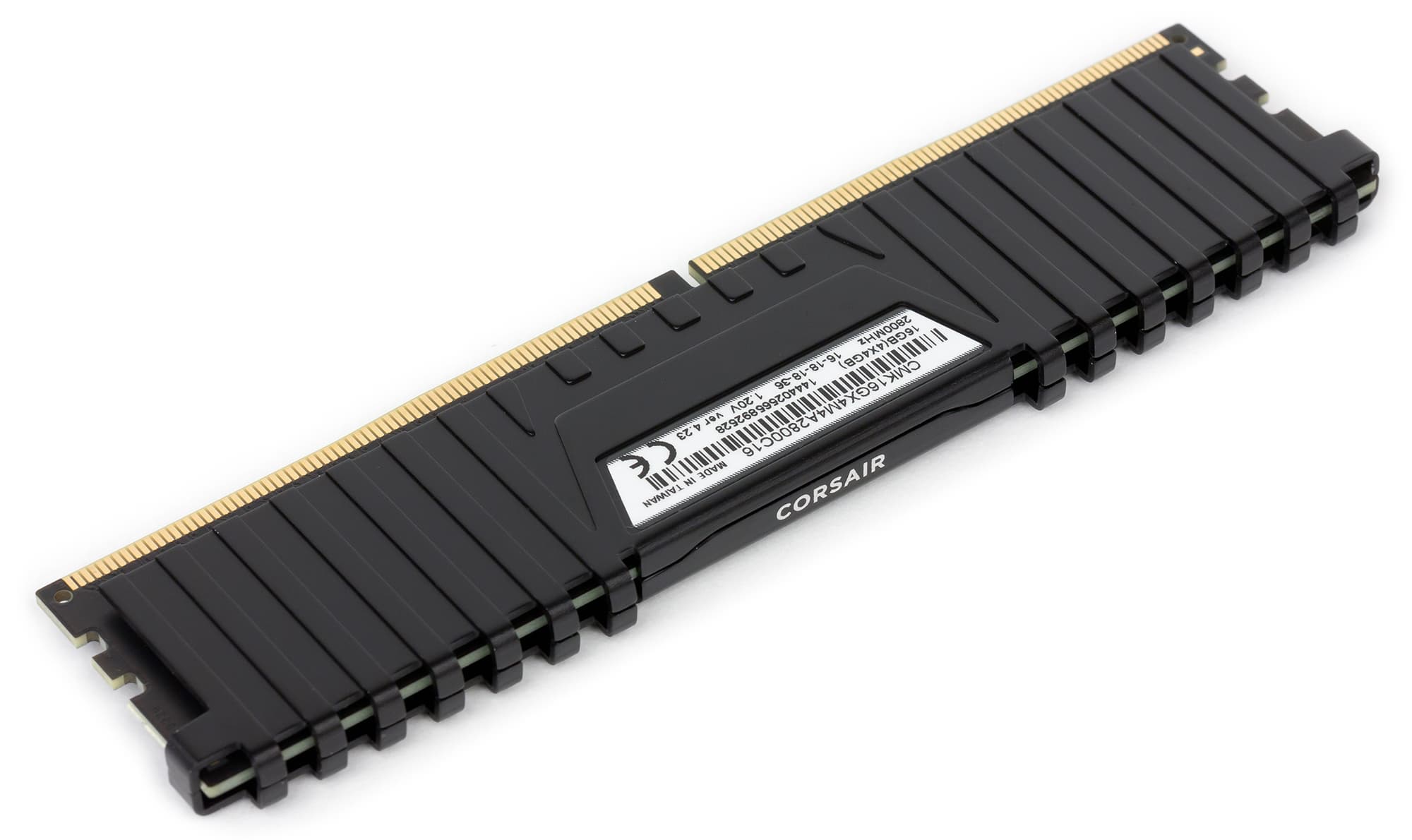

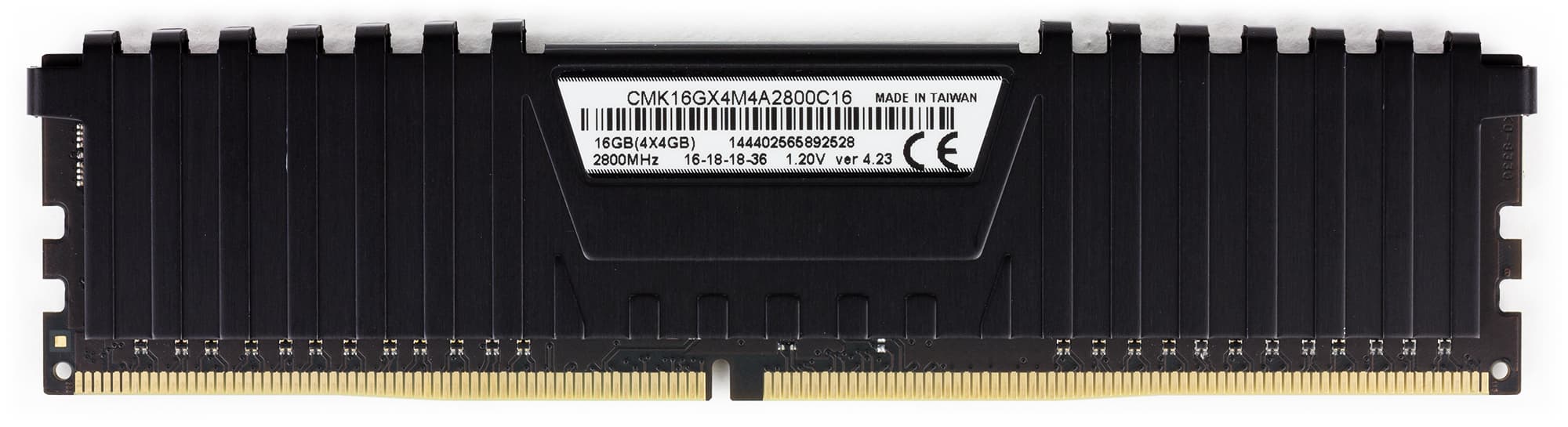

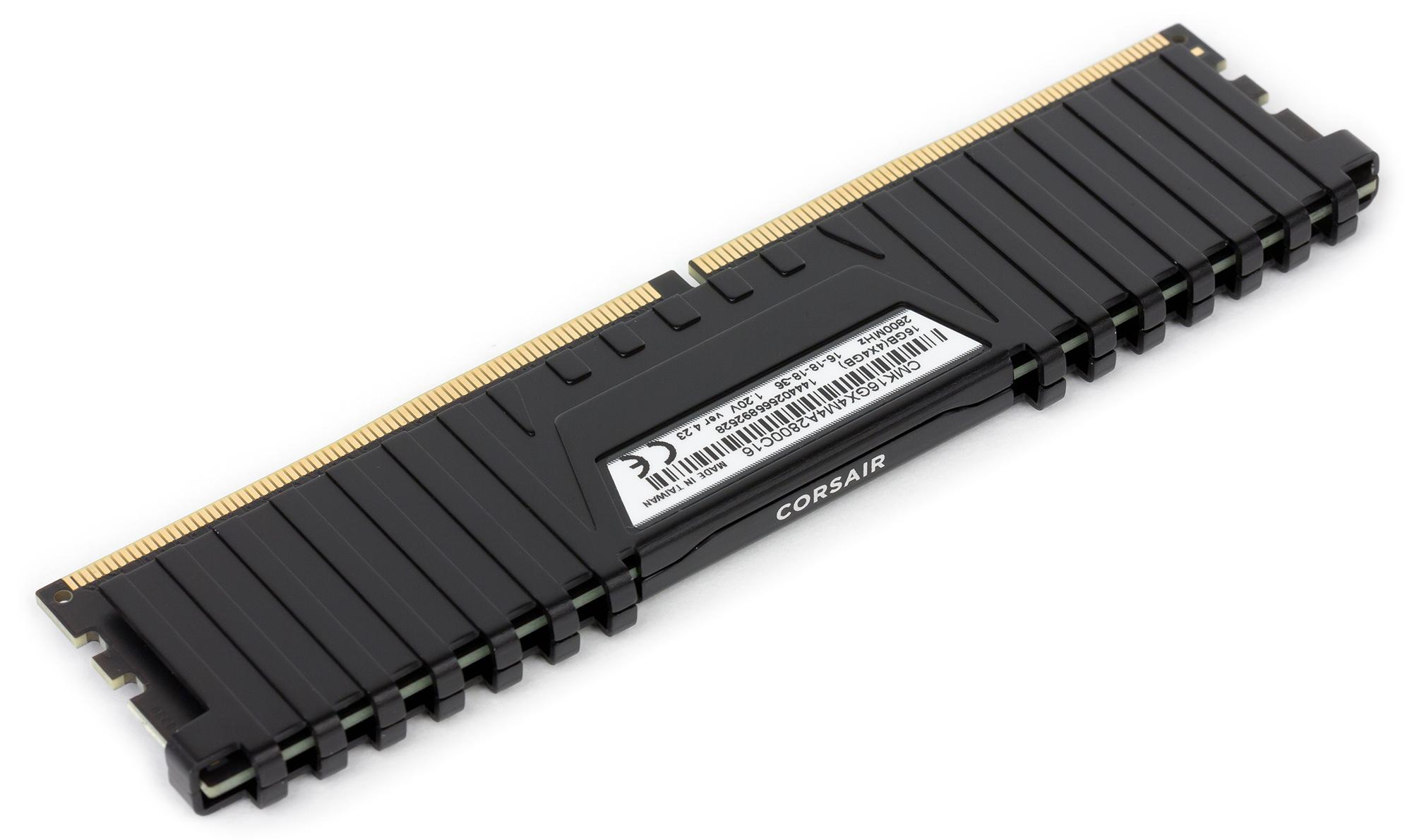

Модули памяти оснащены радиаторами охлаждения черного цвета, которые представляют собой две металлические пластины, наклеенные с каждой стороны модуля. При этом сами модули памяти являются односторонними, то есть, чипы памяти расположены только с одной стороны модуля.

На нашем тестовом стенде с настройками в UEFI BIOS по умолчанию память Сorsair Vengeance LPX DDR4 DRAM 2800 MHz (CMK16GX3M4A2800C16) завелась на частоте 2133 МГц с таймингами 15-15-15-36.

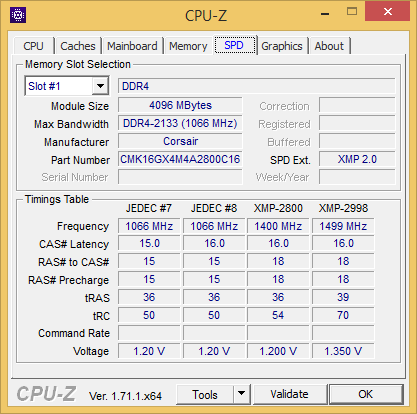

Ну а обещанная частота 2800 МГц с таймингами 16-18-18-36 и напряжением питания 1,2 В реализуется только через XMP-профиль. Причем, данной памяти соответствуют два XMP-профиля: один для частоты 2800 МГц, а второй — для частоты 3000 МГц.

Однако, при активации XMP-профиля на частоте 2800 МГц система, увы, не загружалась.

Конечно, это не означает, что память Сorsair Vengeance LPX DDR4 DRAM 2800 MHz (CMK16GX3M4A2800C16) не может работать на заявленной частоте и, что нас обманули. Ведь кроме самих модулей памяти такую частоту должен поддерживать еще и контроллер памяти, который встроен в процессор, да и сама материнская плата. Что касается процессора, то мы использовали Intel Core i7-5960X. Причем, в нашем распоряжении было два экземпляра процессора. Мы опробовали оба экземпляра, но результат был один и тот же: при активации XMP-профиля система не грузится. Можно было, конечно, попробовать еще и другую системную плату, однако, этого мы делать не стали и не только потому, что ее не было в наличии, но еще и потому, что мы решили использовать ту же плату, что и в первой части нашего тестирования.

Итак, данный результат красноречиво говорит о том, если на коробке и написано 2800 МГц, то это еще ничего не означает. На сарае тоже много чего написано, а там, как известно, дрова лежат.

Загрубление таймингов, а также манипуляция с напряжением питания модулей, также не позволило нам завести эту память на частоте 2800 МГц. Более того, память Сorsair Vengeance LPX DDR4 DRAM 2800 MHz не завелась даже на частоте 2666 МГц. И самая высокая частота, на которой нам далось заставить работать данный комплект памяти, составила 2400 МГц. Причем, на этой частоте память завелась с таймингами 12-12-12-34, однако, стабильной работы (без зависания) удалось достигнуть только с таймингами 12-13-13-36.

Далее приведены результаты тестов в программе AIDA64 комплекта модулей памяти Сorsair Vengeance LPX DDR4 DRAM 2800 MHz (CMK16GX3M4A2800C16) с настройками по умолчанию (DDR4-2133; 15-15-15-36) и в состоянии разгона (DDR4-2400; 12-13-13-36).


Kingmax DDR4 Nano Gaming RAM 3200 MHz

Компания Kingmax производит память DDR4 серии Nano Gaming RAM. В эту серию входят комплекты памяти с частотами 2666, 2800, 3000, 3200 и 3400 МГц, а сами комплекты памяти могут состоять как из двух, так и из четырех модулей. Емкость модуля может быть 4 или 8 ГБ.

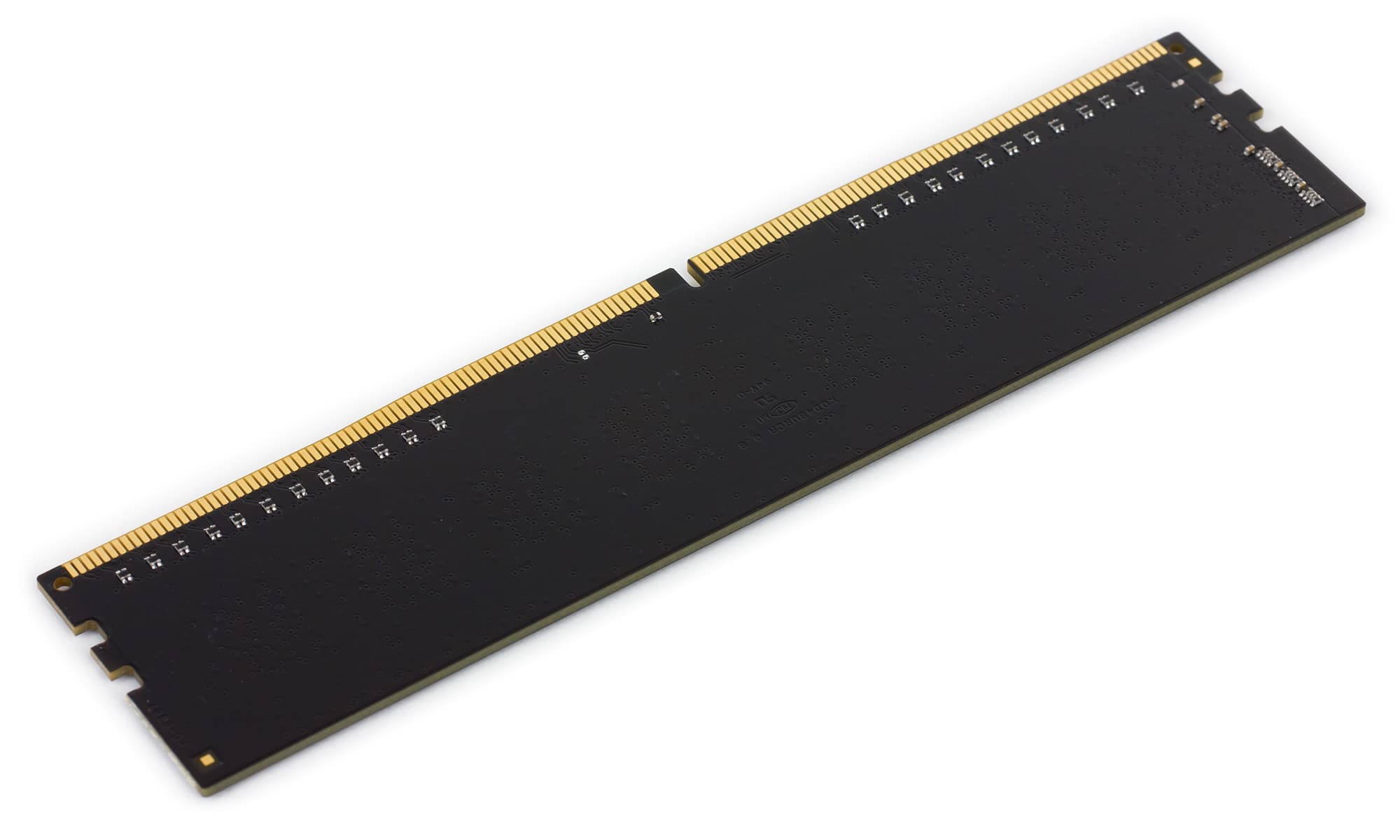

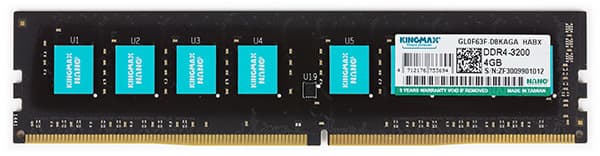

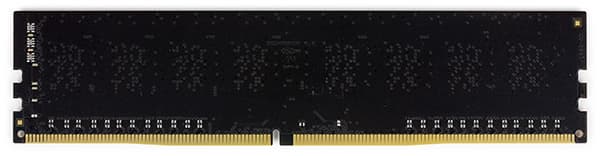

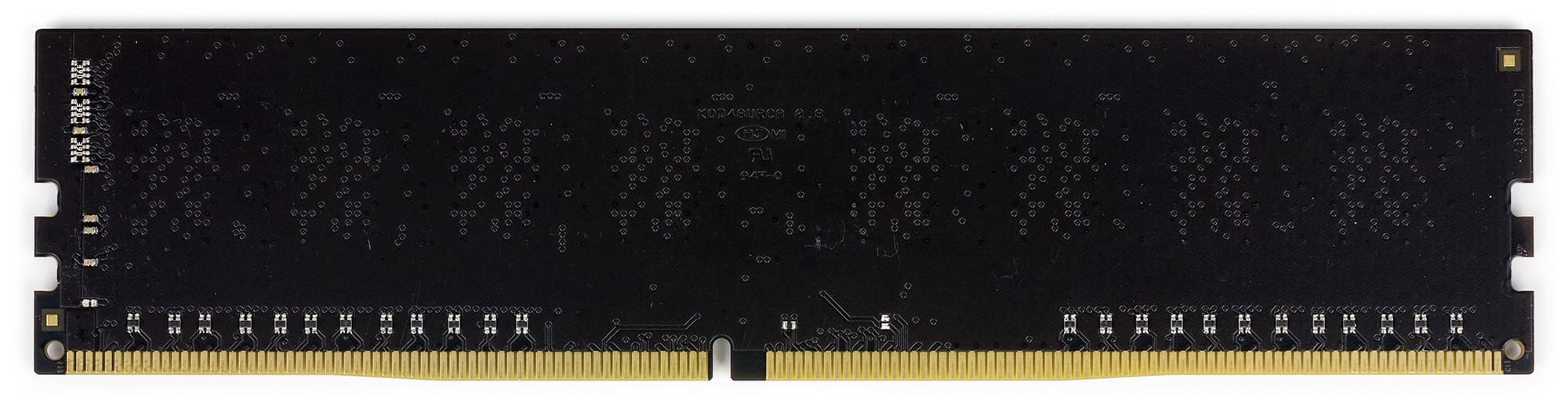

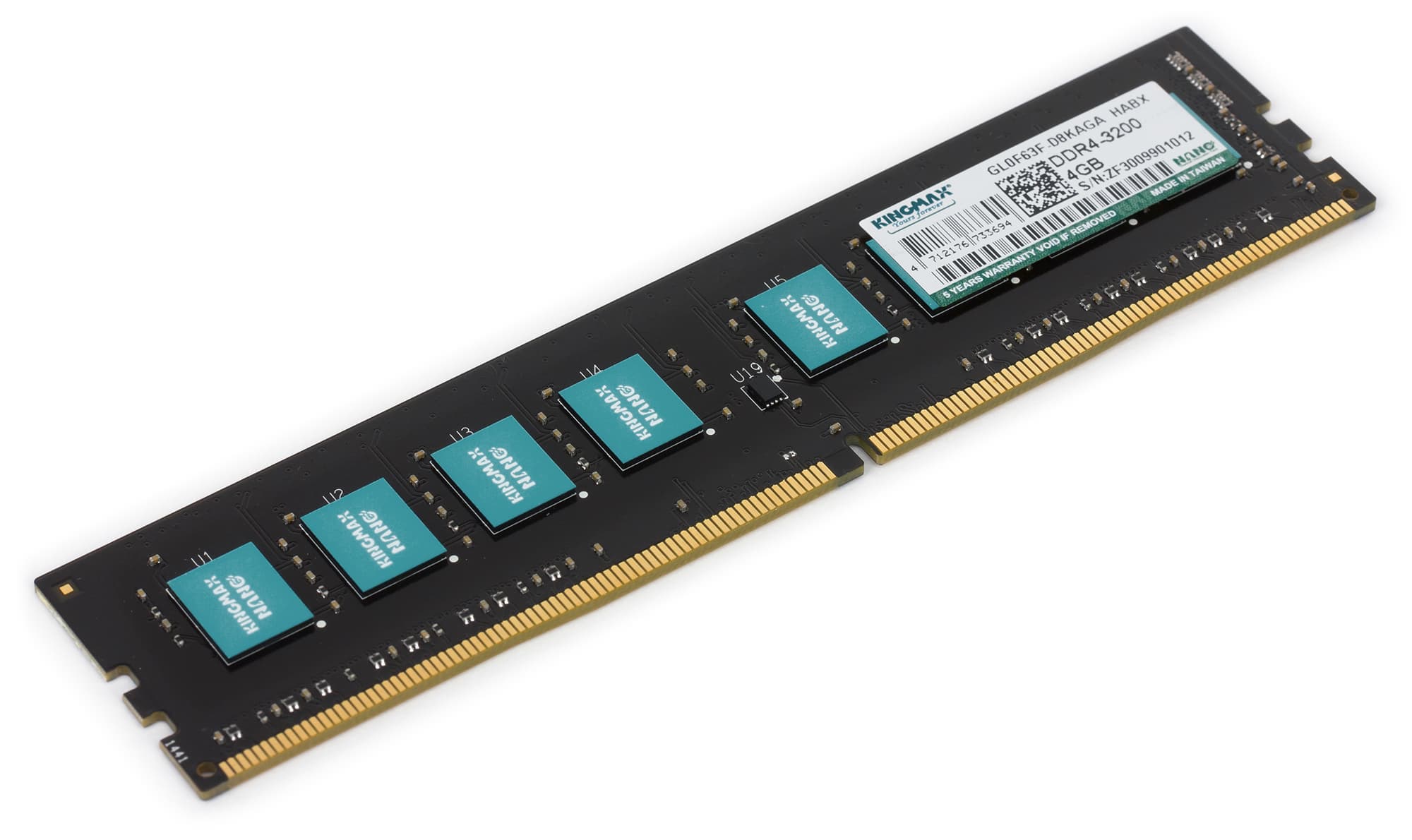

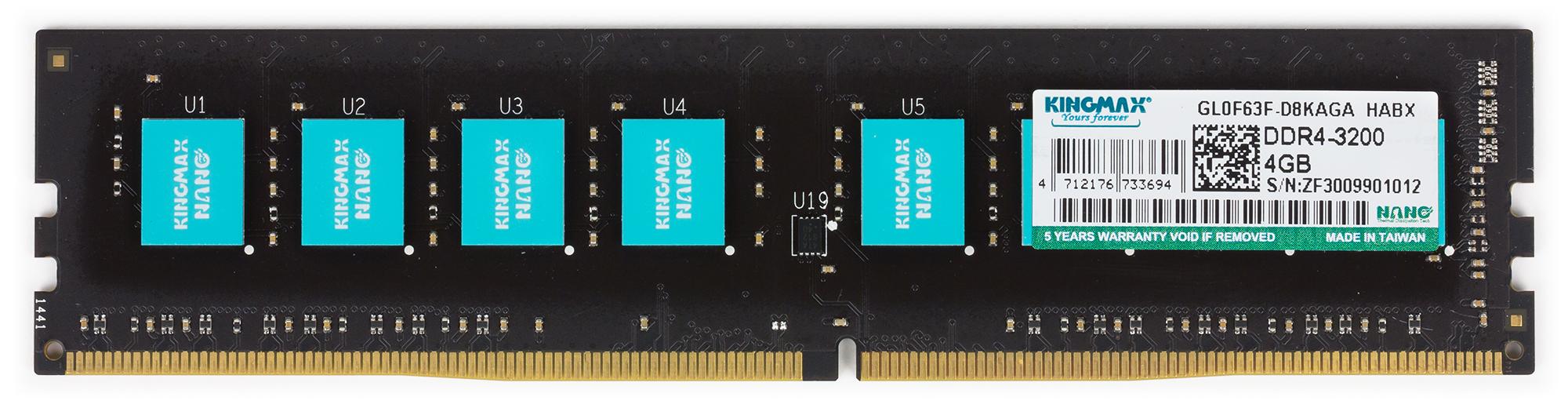

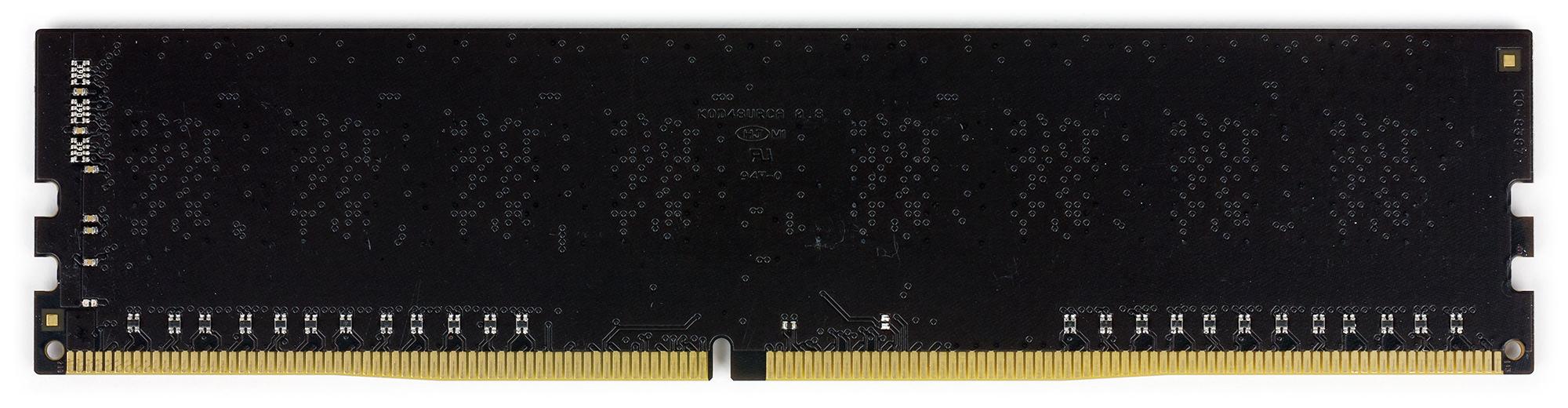

Память данной серии поддерживает Intel XMP 2.0. Отличительной особенностью модулей памяти серии Nano Gaming RAM является отсутствие декоративных радиаторов. Правда, как утверждает производитель, вместо радиаторов в данном случае используется фирменная технология охлаждения Nano Thermal Dissipation. Смысл данной технологии заключается в том, что на поверхность чипов памяти наносится тончайший слой частиц алмазоподобного углерода и кремния, что повышает эффективность теплоотвода.

Далее мы рассмотрим комплект из четырех модулей памяти Kingmax DDR4 Nano Gaming RAM 3200 MHz.

Как следует из названия, данная память должна поддерживать частоту 3200 МГц. Естественно, речь идет об XMP профиле. Вообще, вся память Kingmax DDR4 Nano Gaming RAM в оригинале — это DDR4-2133. А все заявленные высокие частоты этой памяти — это, конечно же, разгон через активацию XMP-профилей. И, как мы уже имели возможность убедиться на примере памяти Corsair, не факт, что если на коробке написано 3200 МГц, вы реально сможете заставить работать эту память на такой частоте.

По умолчанию эта память заводится на частоте 2133 МГц с таймингами 15-15-15-36 (как и должно быть).

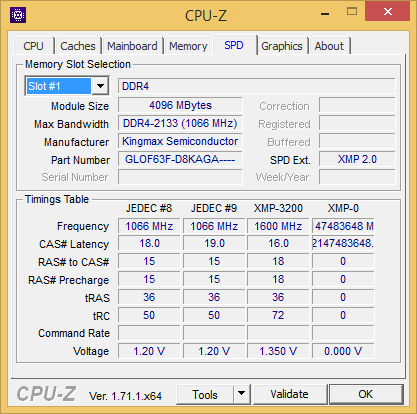

Если посмотреть информацию об XMP-профилях, то, действительно, этой памяти соответствует профиль на частоте 3200 МГц с таймингами 16-18-18-36 и напряжении питания 1,35 В.

Более того, один раз, нам даже удалось загрузить систему при активированном XMP-профиле DDR4-3200 и даже снять показания теста AIDA.


Однако, на такой частоте памяти система работала очень не стабильно и периодически не загружалась.

Стабильной работы системы нам удалось достигнуть только при частоте памяти 2667 МГц с таймингами 15-15-15-36.

Далее приведены результаты тестов в программе AIDA64 комплекта модулей памяти Kingmax DDR4 Nano Gaming RAM 3200 MHz с настройками по умолчанию (DDR4-2133; 15-15-15-36) и в состоянии разгона (DDR4-2667; 15-15-15-36).


G.Skill Ripjaws F4-2800C16Q-16GRK

Ассортимент памяти DDR4 компании G.Skill просто огромен, и лишь одно перечисление всех возможных комплектов этой памяти — довольно утомительное занятие. Если кратко, то компания предлагает комплекты из двух, четырех и восьми модулей памяти, а емкость одного модуля составляет 4 или 8 ГБ. Кроме того, доступны модули с частотами 2133, 2400, 2666, 2800, 3000, 3200 и 3400 МГц. Добавим к этому различные по цвету декоративные радиаторы — и получим, что количество возможных комбинаций просто огромное.

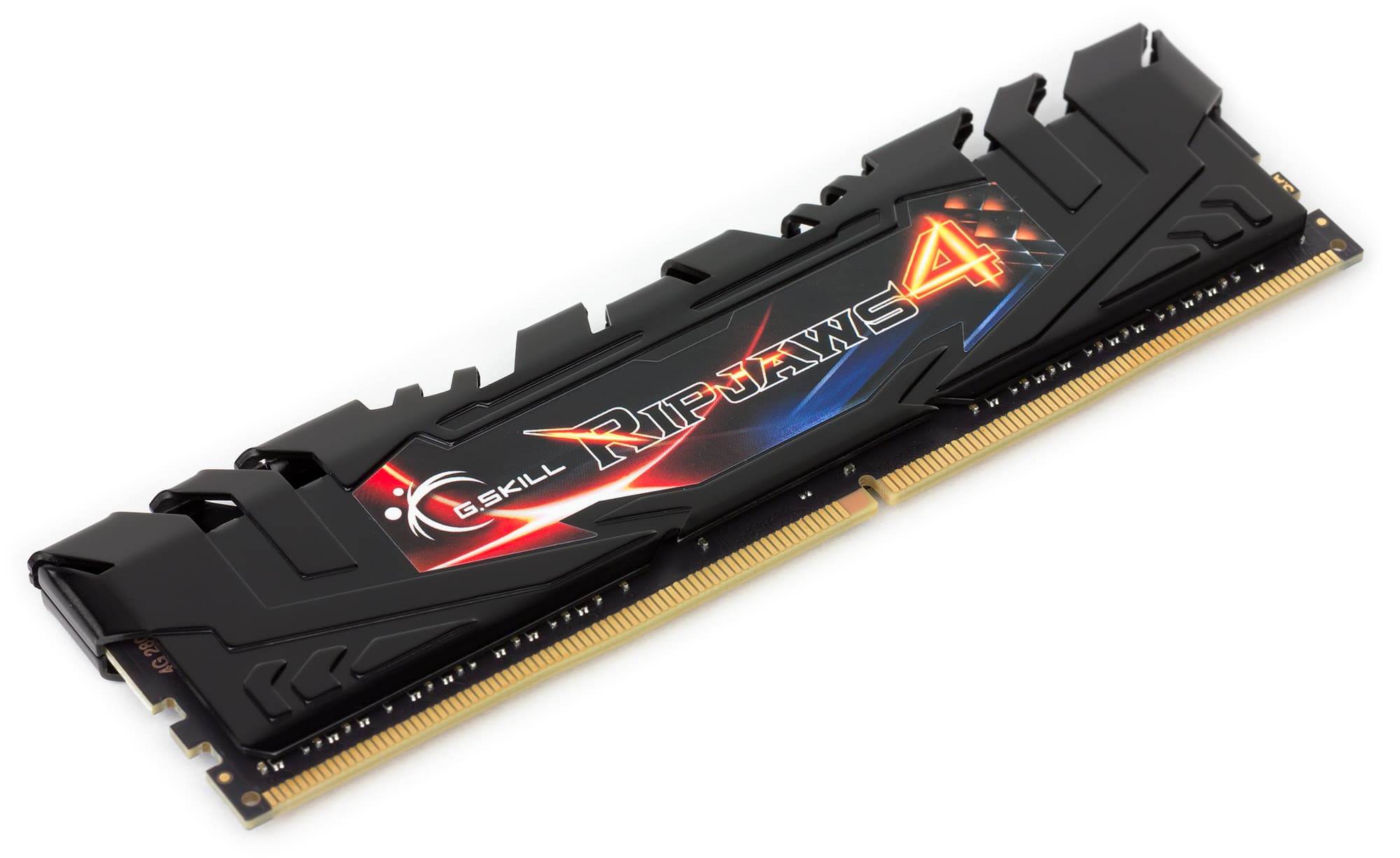

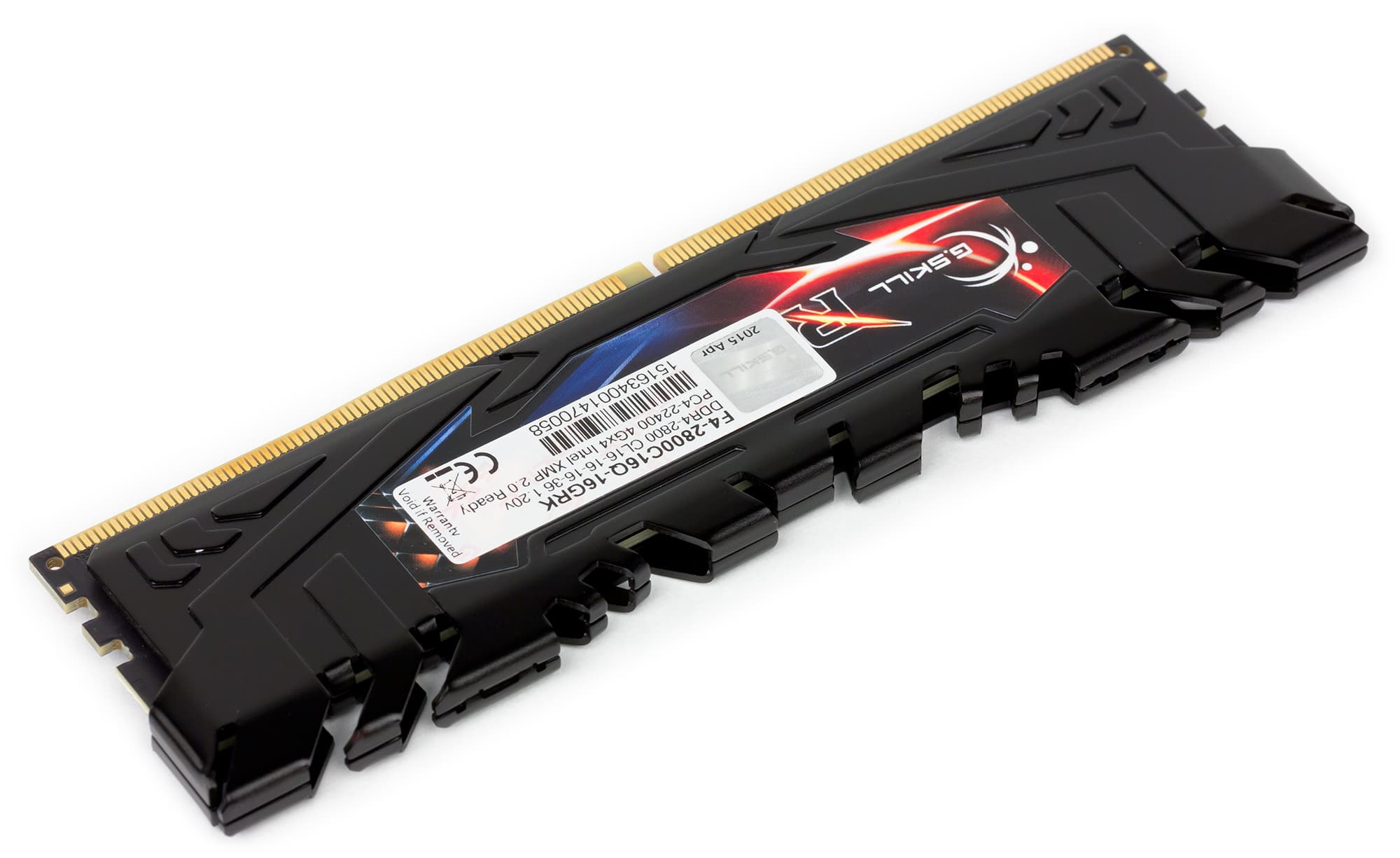

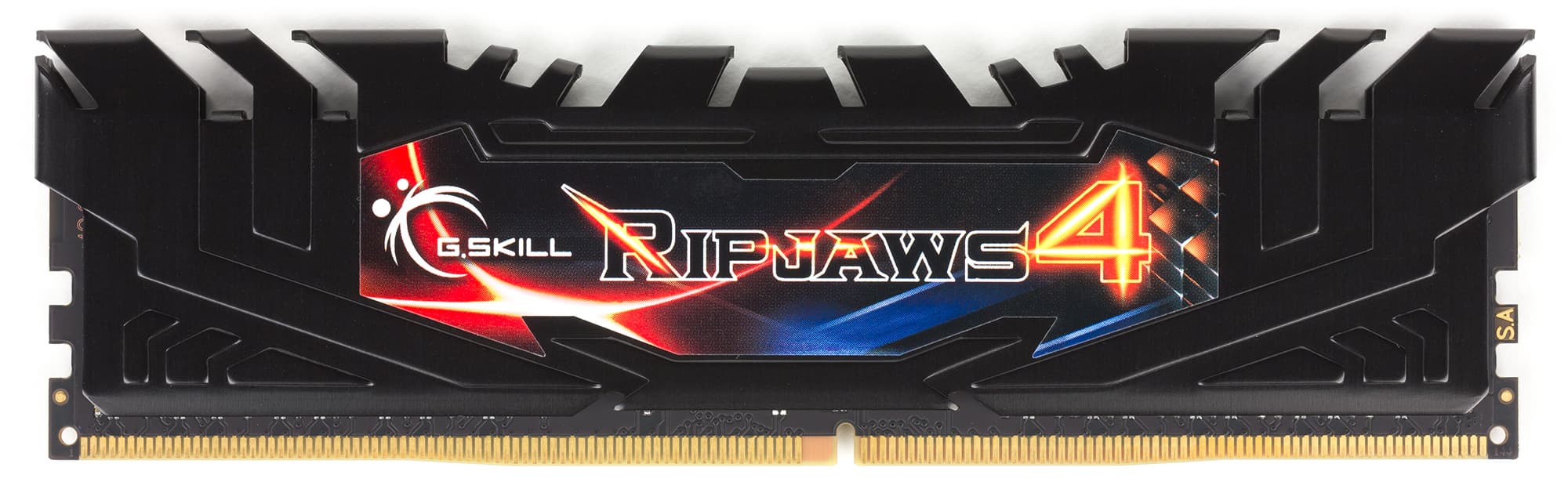

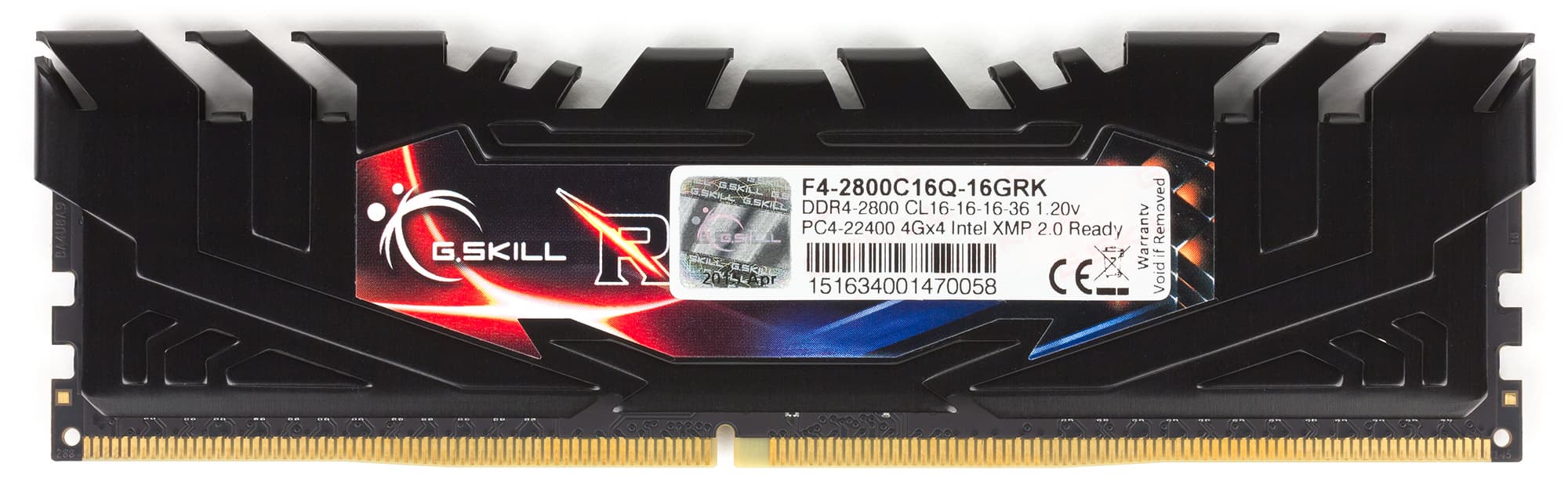

Вся память DDR4 компании G.Skill представлена в серии Ripjaws 4. У нас на тестировании был комплект их четырех модулей памяти G.Skill Ripjaws F4-2800C16Q-16GRK.

Заявленная частота модулей памяти составляет 2800 МГц с таймингами 16-16-16-36 и напряжением питания 1,2 В. Модули памяти G.Skill Ripjaws F4-2800C16Q-16GRK имеют декоративный радиатор черного цвета.

На нашем тестовом стенде с настройками UEFI BIOS по умолчанию память G.Skill Ripjaws F4-2800C16Q-16GRK завелась на частоте 2133 МГц с таймингами 15-15-15-35 и при напряжении питания 1,2 В.

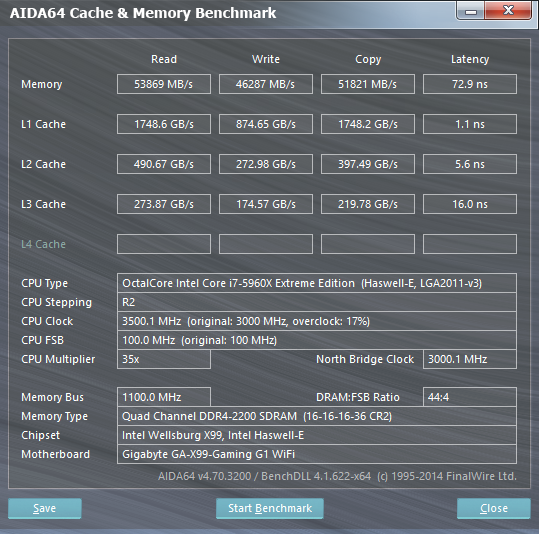

А вот при активации XMP-профиля устанавливается частота памяти не 2800 МГц, а 2200 МГц и память работает в режиме DDR4-2200 c таймингами 16-16-16-36.

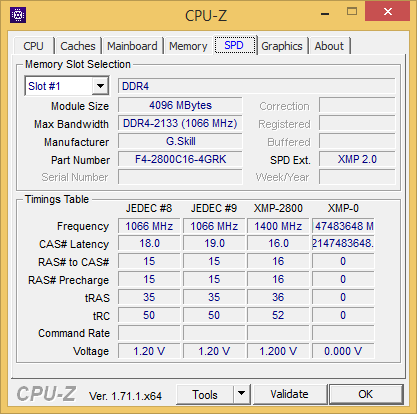

И это несмотря на тот факт , что XMP-профиль DDR4-2800 с таймингами 16-16-16-36 в SPD имеется.

А на обещанной частоте 2800 МГц (если ее выставить вручную) память G.Skill Ripjaws F4-2800C16Q-16GRK не стала работать на нашем стенде ни при каких таймингах.

Наивысшая частота, на которой удалось запустить память G.Skill Ripjaws F4-2800C16Q-16GRK, оказалась равной 2400 МГц. На этой частоте память смогла работать с таймингами 13-13-13-36 при напряжении питания 1,2 В.

Далее приведены результаты тестов комплекта модулей памяти G.Skill Ripjaws F4-2800C16Q-16GRK на частоте 2133 МГц (15-15-15-35) и 2400 МГц (13-13-13-36) в программе AIDA64.

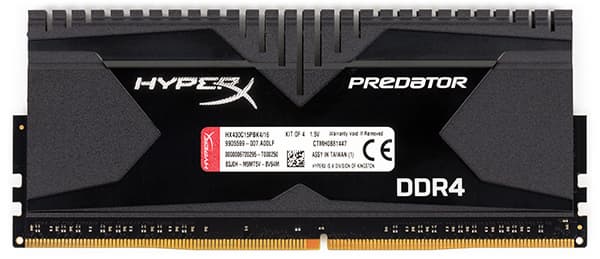

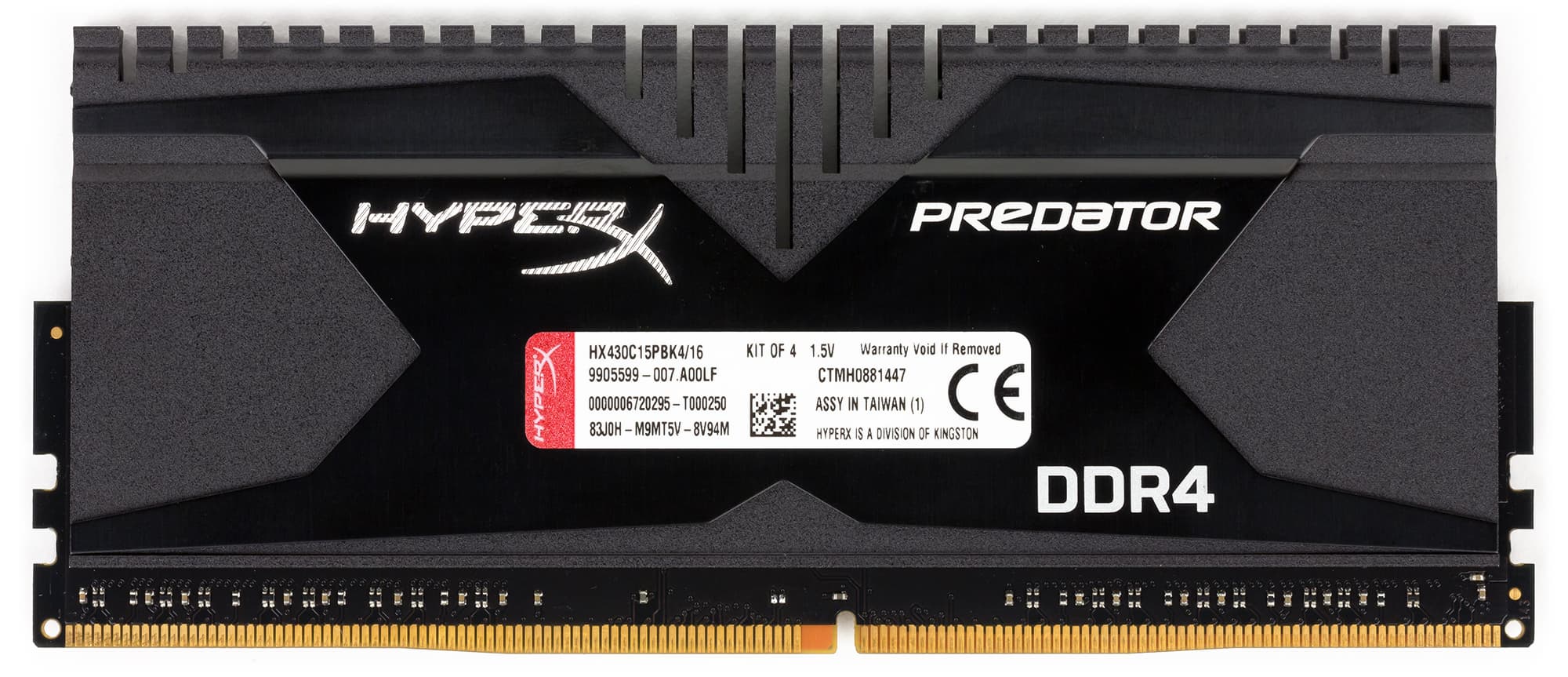

Kingston HyperX Predator HX430C15PBK4/16

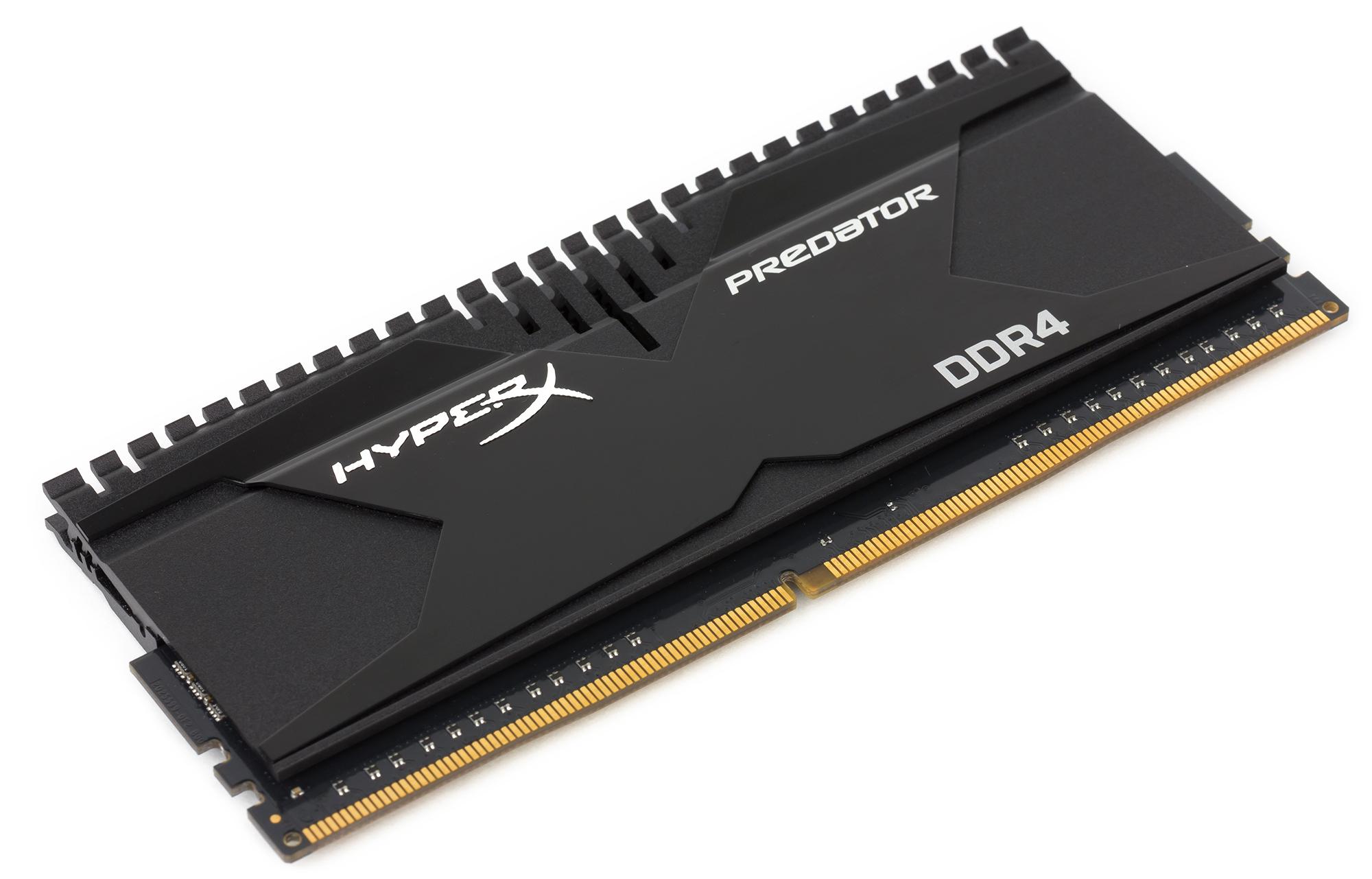

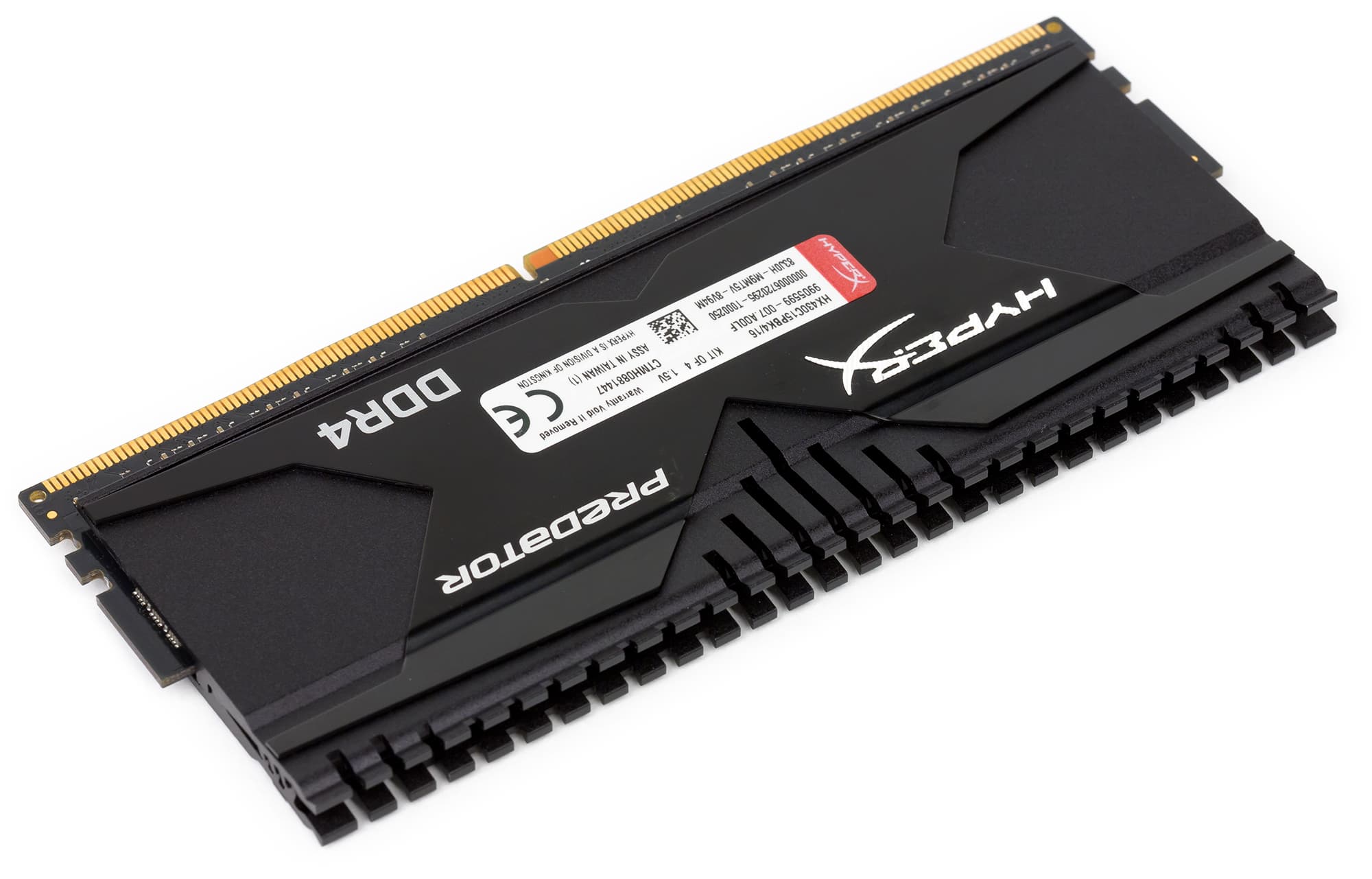

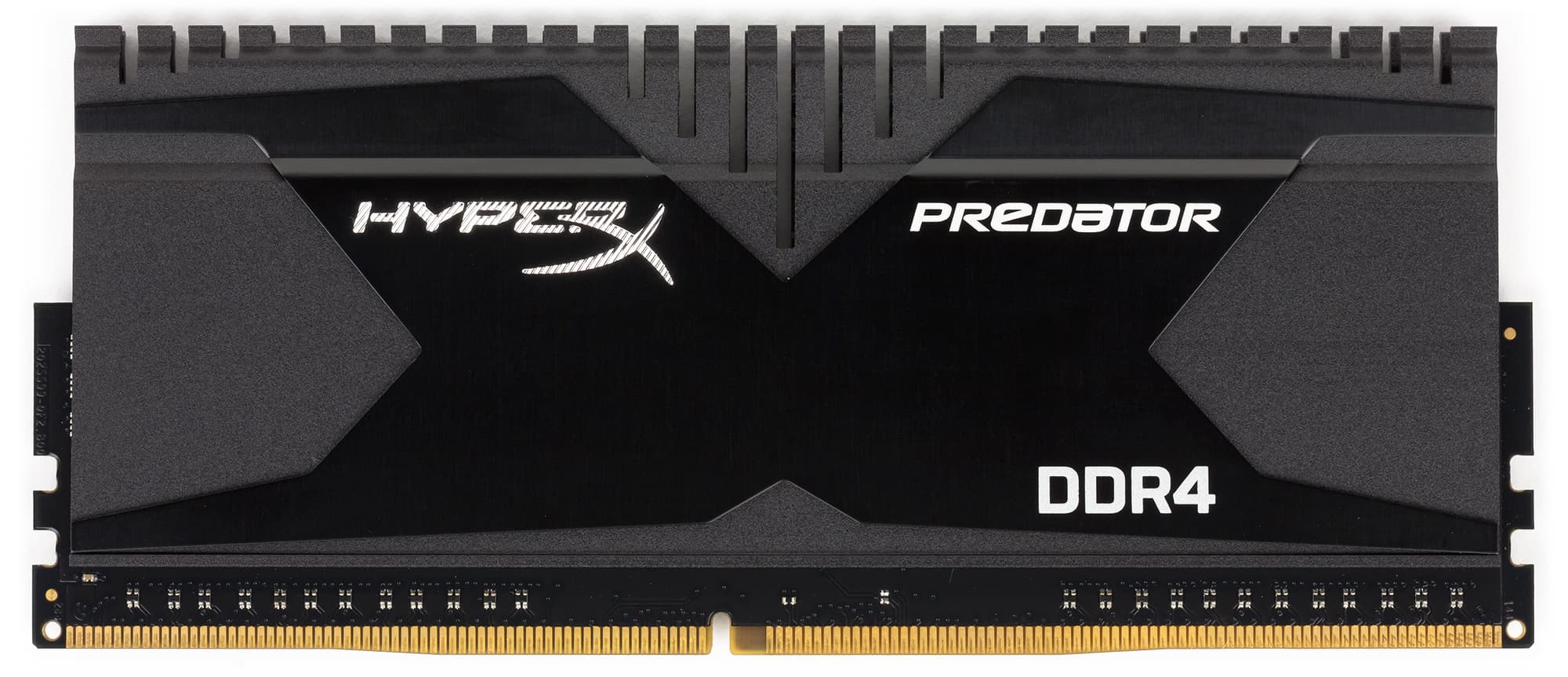

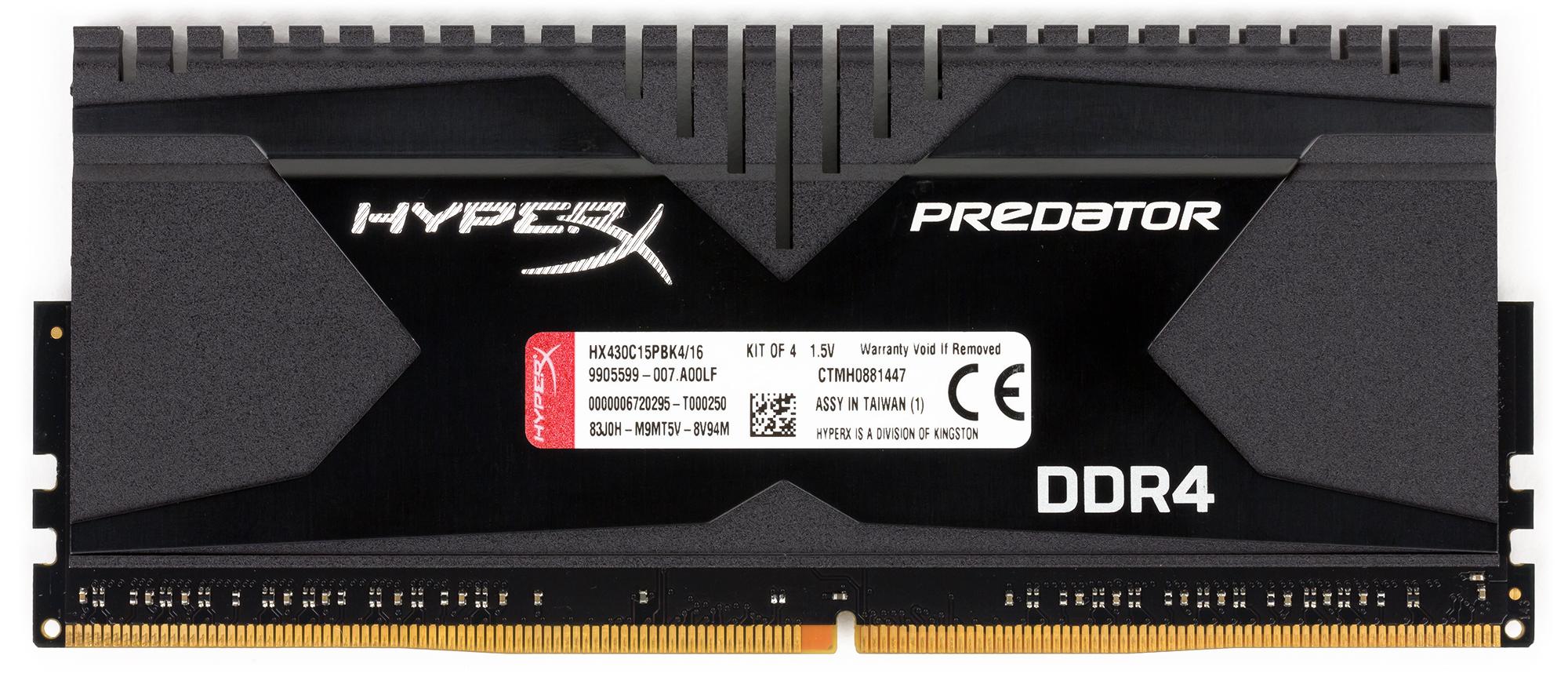

Память Kingston HyperX Predator HX430C15PBK4/16 относится к оверклокерской серии памяти Kingston HyperX Predator.

Как следует из информации на сайте производителя, компания производит очень широкий ассортимент комплектов памяти DDR4. Ёмкость комплектов может составлять 16, 32 и 64 ГБ, количество модулей в одном комплекте может быть равным четырем или восьми, а емкость одного модуля может составлять 4 или 8 ГБ. При этом, компания производит комплекты памяти DDR4 с эффективной частотой 2133, 2400, 2666, 2800 и 3000 МГц.

На сайте компании Kingston имеется информация по расшифровке названия модуля памяти. Воспользовавшись данной информацией, можно понять, что в названии модуля HX430C15PBK4/16 зашифрована следующая информация: это модуль памяти UDIMM DDR4-3000 c латентностью CAS 15. Память относится к серии HyperX Predator, оснащена радиатором черного цвета, а суммарная емкость комплекта из четырех модулей составляет 16 ГБ.

В более детальной спецификации модулей памяти Kingston HyperX Predator HX430C15PBK4/16 говорится, что это память DDR4-2133 с таймингами 15-15-15 и напряжением питания 1,2 В. Память поддерживает два XMP-профиля: DDR4-2666 c таймингами 14-14-14-36 и напряжением питания 1,5 В, а также DDR4-3000 с таймингами 15-16-16-39 и напряжением питания 1,5 В.

На нашем тестовом стенде с настройками UEFI BIOS по умолчанию память Kingston HyperX Predator HX430C15PBK4/16 завелась на частоте 2133 МГц с таймингами 15-15-15-36 и при напряжении питания 1,2 В.

Самое интересное, что при активации в UEFI BIOS первого XMP-профиля действительно реализуется работа памяти на частоте 2667 МГц с таймингами 14-14-14-36. А вот второй профиль, который, по идее, должен запускать память на частоте 3000 МГц, запускает ее на частоте 2400 МГц с таймингами 15-16-16-39.

А вот на обещанной частоте 3000 МГц, увы, память не запускается, даже если загрубить тайминги. Более того, мы не смогли запустить эту память и на частоте 2800 МГц. Максимальная частота, на которой память запустилась, составила 2667 МГц. Правда, тайминги при этом удалось снизить до значения 12-13-13-36.

Далее приведены результаты тестов комплекта модулей памяти Kingston HyperX Predator HX430C15PBK4/16 на частоте 2133 МГц (15-15-15-36) и 2667 МГц (12-13-13-36) в программе AIDA64.


Transcend TS512MLH64V1H

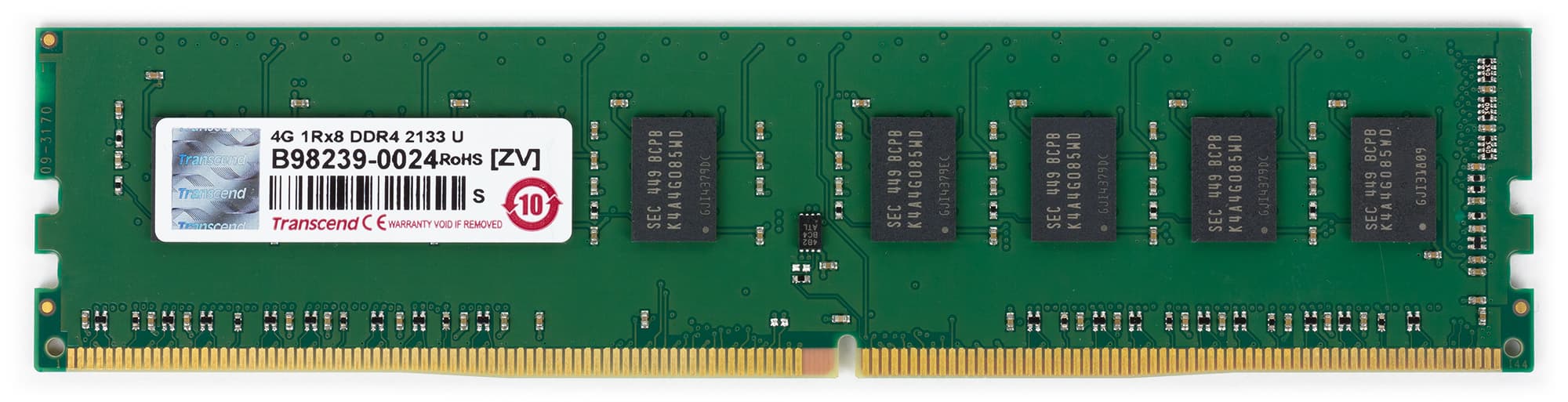

Для настольных систем компания Transcend выпускает не так уж и много модулей памяти DDR4. Если точнее, то их всего два. Это модуль TS512MLH64V1H емкостью 4 ГБ и модуль TS1GLH64V1H емкостью 8 ГБ. Оба модуля DDR4-2133, а напряжение питания 1,2 В. Как видим, тут без выпендрежа. Нет ни различных комплектов памяти, ни декоративных радиаторов, да и разгонные XMP-профили не предусмотрены.

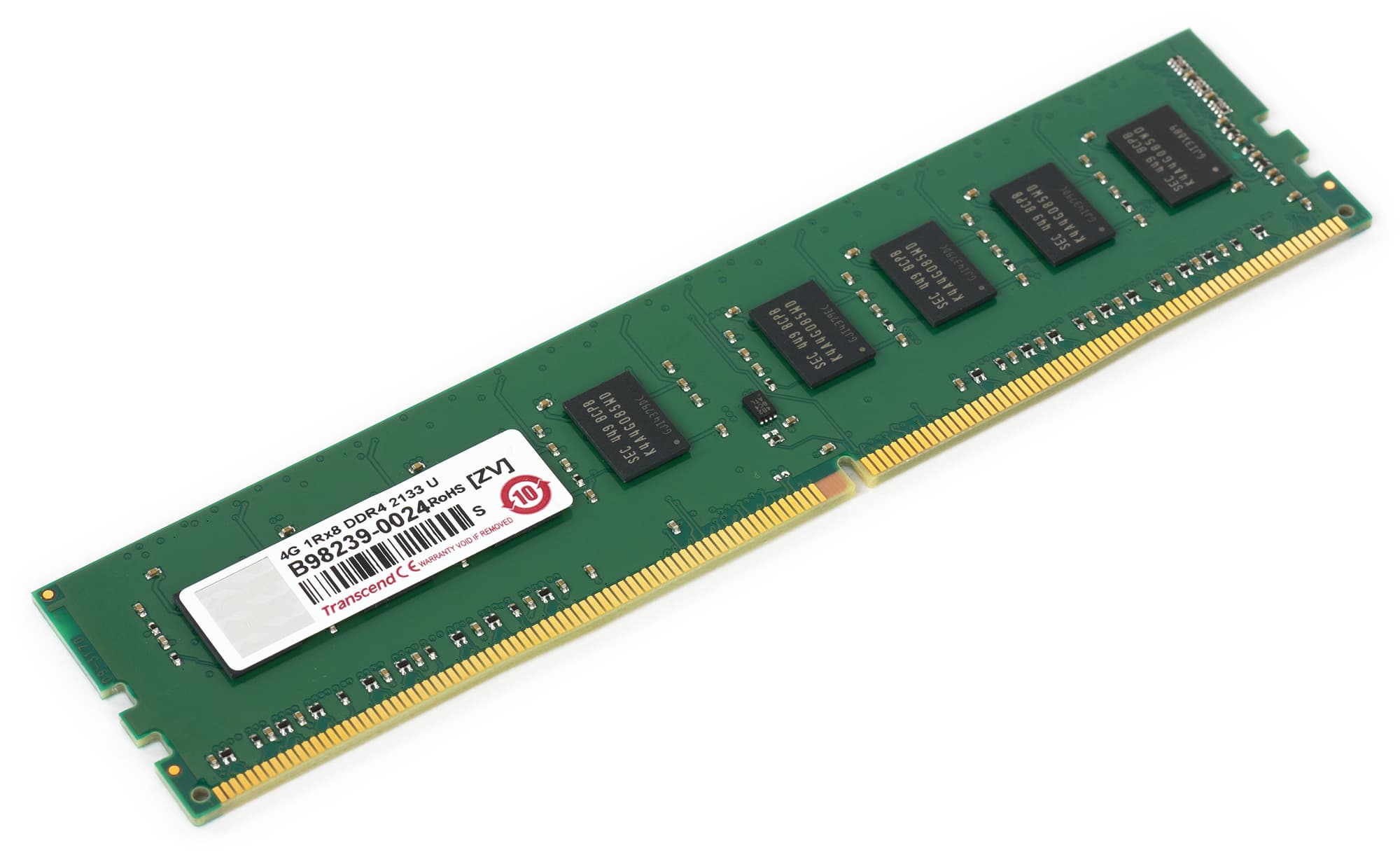

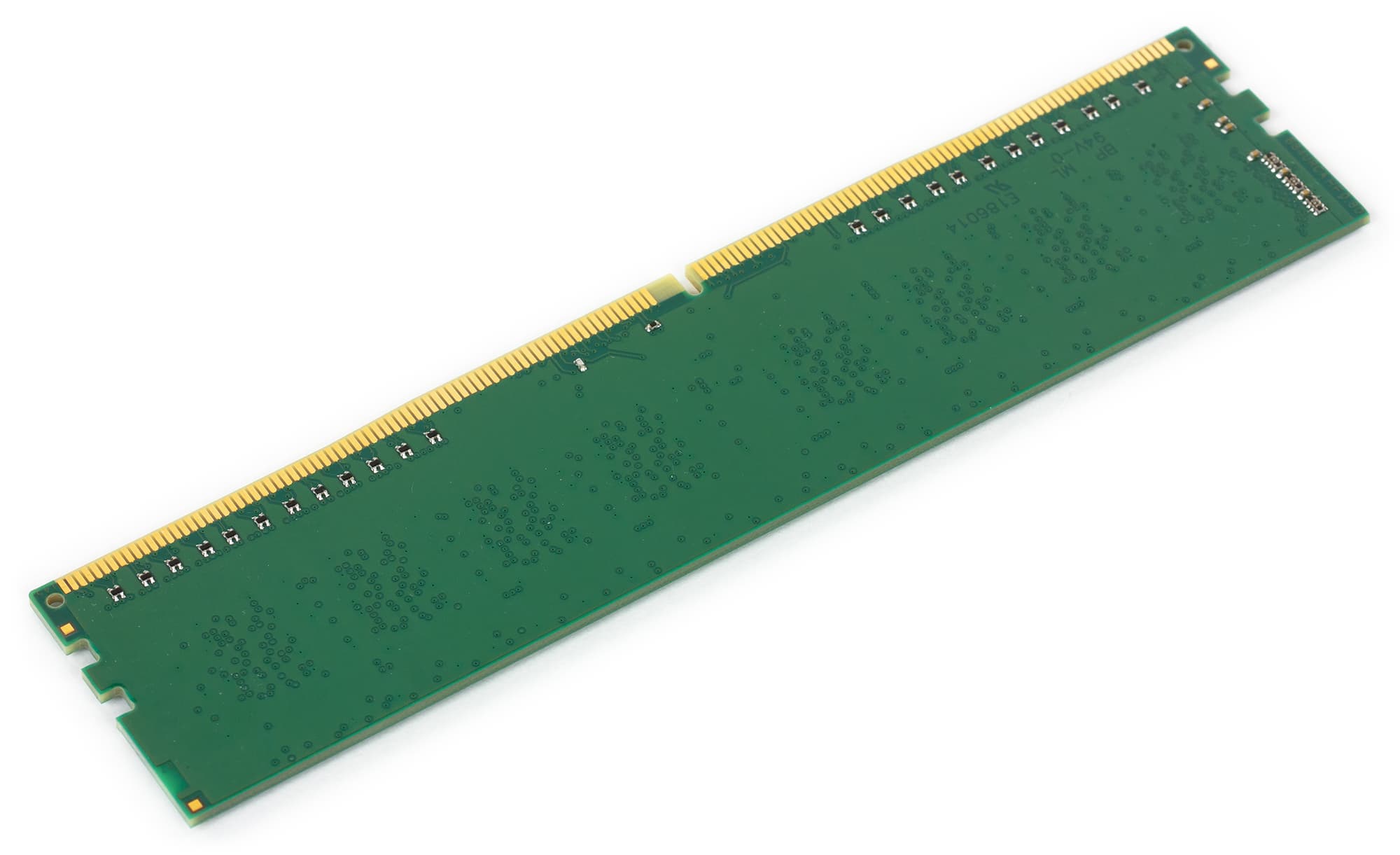

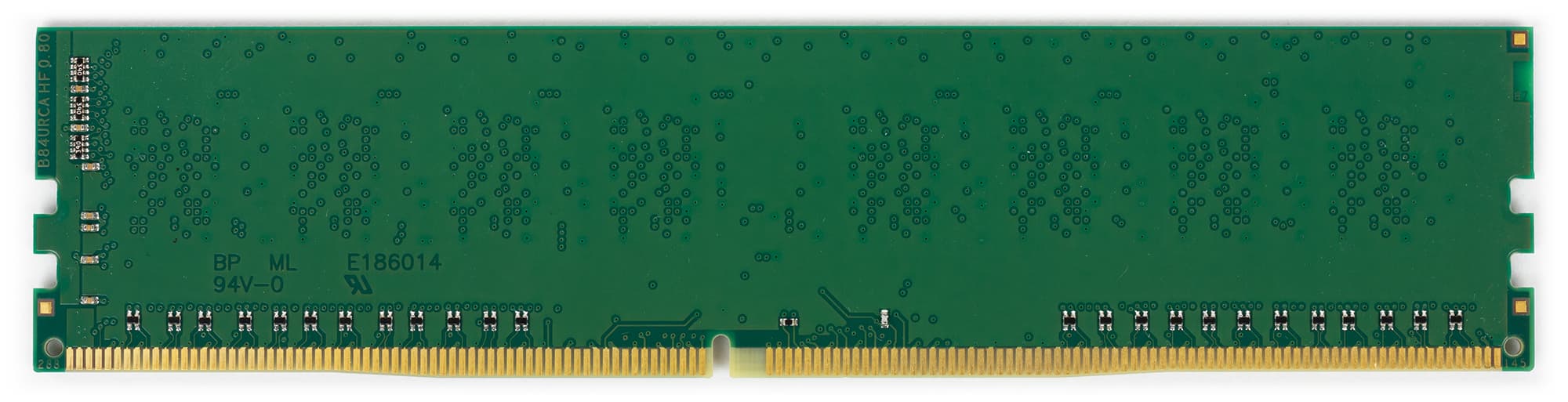

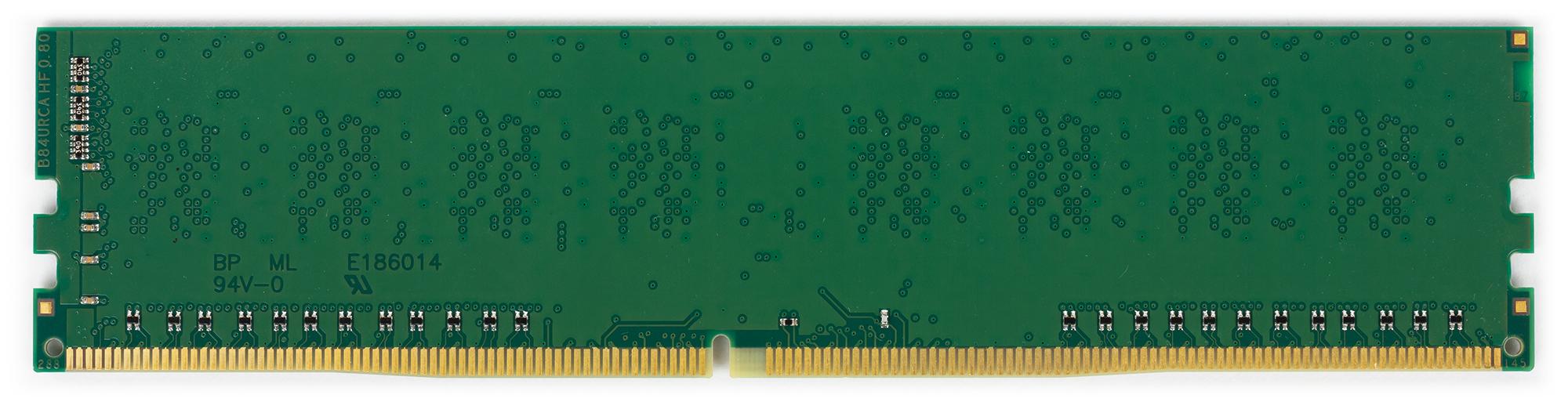

Далее мы рассмотрим комплект их четырех модулей Transcend TS512MLH64V1H (суммарная емкость комплекта 16 ГБ).

На нашем тестовом стенде с настройками UEFI BIOS по умолчанию память Transcend TS512MLH64V1H завелась в полном соответствии со спецификацией, то есть на частоте 2133 МГц с таймингами 15-15-15-36 и при напряжении питания 1,2 В.

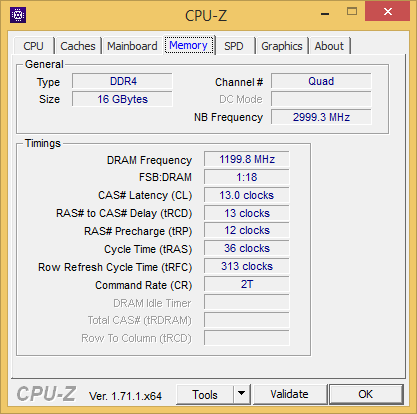

Более того, выяснилось, что эта память может работать и на частоте 2400 МГц с таймингами 13-13-12-36.

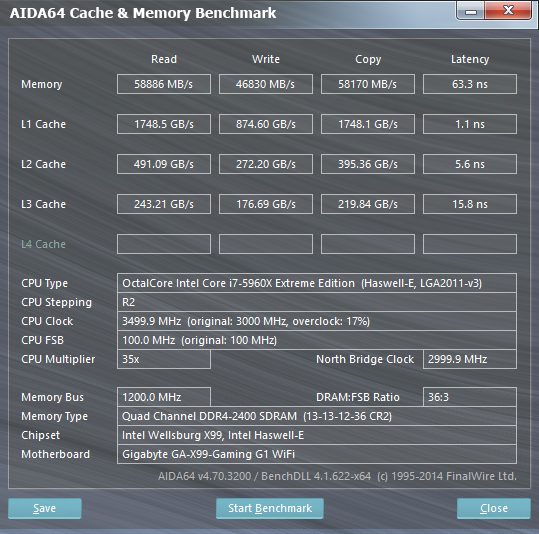

Далее приведены результаты тестов комплекта модулей памяти Transcend TS512MLH64V1Hна частоте 2133 МГц (15-15-15-36) и 2400 МГц (13-13-12-36) в программе AIDA64.


Тестирование

Итак, всего в нашем тестировании приняли участие пять комплектов четырехканальной памяти DDR4, каждый из которых был протестирован в двух режимах работы: с настройками по умолчанию и с настройками, соответствующими максимальному разгону памяти. Настройки по умолчанию у всех комплектов памяти одинаковые: частота 2133 МГц и тайминги 15-15-15-36.

Память Частота Тайминги
Сorsair Vengeance LPX DDR4 DRAM 2800 MHz (CMK16GX3M4A2800C16) 2400 12-13-13-36
Kingmax DDR4 Nano Gaming RAM 3200 MHz 2667 15-15-15-36
G.Skill Ripjaws F4-2800C16Q-16GRK 2400 13-13-13-36
Kingston HyperX Predator HX430C15PBK4/16 2667 12-13-13-36
Transcend TS512MLH64V1H 2400 13-13-12-36

Поскольку во всех наших тестах все комплекты памяти в режиме DDR4-2133 с таймингами 15-15-15-36 выдали практически одинаковые результаты, в дальнейшем мы будем говорить просто о памяти DDR4-2133 с таймингами 15-15-15-36, подразумевая под ней любой комплект с настройками по умолчанию.

Для тестирования мы использовали стенд следующей конфигурации:

  • процессор — Intel Core i7-5960X;
  • материнская плата — Gigabyte X99-Gaming G1 WiFi;
  • чипсет — Intel X99;
  • накопитель — Intel SSD 520 Series (240 ГБ):
  • операционная система — Windows 8.1 (64-битная).

Методику тестирования, ровно как и сам стенд, мы не меняли. Напомним лишь, что тестирование мы проводили с использованием реальных приложений из нашего тестового скрипта iXBT Application Benchmark 2015. При этом из тестового пакета iXBT Application Benchmark 2015 мы намеренно исключили тесты, скорость выполнения которых зависит от подсистемы хранения данных (скорость копирования, скорость инсталляции и деинсталляции приложения и т. д.), а также еще несколько тестов, которые в плане тестирования памяти не имеют смысла.

В результате использовались следующие тесты:

  • MediaCoder x64 0.8.33.5680,
  • Adobe Premiere Pro CC 2014.1,
  • Adobe After Effects CC 2014.1.1,
  • Photodex ProShow Producer 6.0.3410,
  • Adobe Photoshop CC 2014.2.1,
  • ACDSee Pro 8,
  • Adobe Illustrator CC 2014.1.1,
  • Adobe Audition CC 2014.2,
  • WinRAR 5.11 архивирование,
  • WinRAR 5.11 разархивирование.

И прежде чем рассмотреть результаты нашего тестирования, остановимся на таком аспекте, как влияние количества каналов памяти на производительность компьютера. Для того чтобы выяснить, как количество каналов памяти влияет на скорость работы, мы протестировали память DDR4-2133 c таймингами 15-15-15-36 один раз в четырехканальном режиме, а второй раз — в двухканальном. Для этого использовался один и тот же комплект памяти, но один раз мы использовали все четыре модуля, а второй раз — только два модуля. Конечно, при этом менялся и объем памяти (в четырехканальном режиме — 16 ГБ, а в двухканальном — только 8 ГБ), но это не критично, поскольку для всех используемых нами тестов вполне достаточно 8 ГБ памяти.

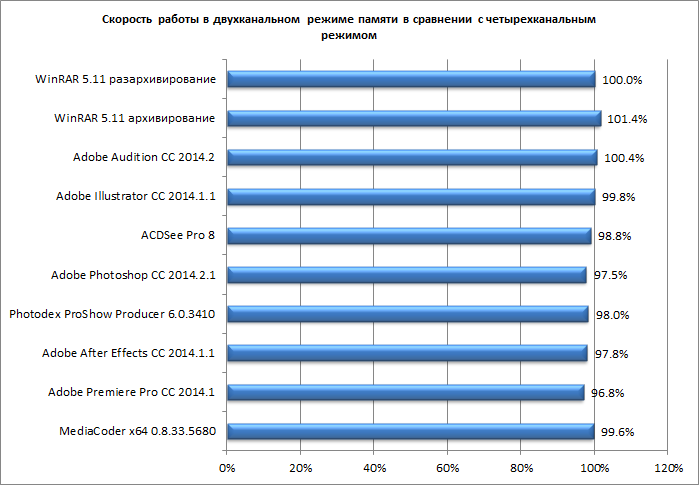

Результат тестирования для двухканального режима работы памяти представлен на диаграмме. За 100% принимается скорость выполнения задачи в четырехканальном режиме работы памяти.

Как видно по результатам тестирования, удвоение пропускной способности памяти при переходе от двухканального к четырехканальному режиму работы мало что меняет. Максимум, что можно ожидать, это увеличение производительности на 2-3%, да и то не во всех приложениях. То есть подавляющему большинству современных приложений просто не нужна пропускная способность памяти DDR4-2133 в четырехканальном режиме работы и вполне достаточно пропускной способности двухканального режима. Естественно, речь идет об использовании процессора Intel Core i7-5960X с его кэшем L3 в 20 МБ. Но скорее всего, и для двух остальных процессоров семейства Haswell-E (Core i7-5930K, Core i7-5820K) с кэшем L3 в 15 МБ мы получим аналогичный результат.

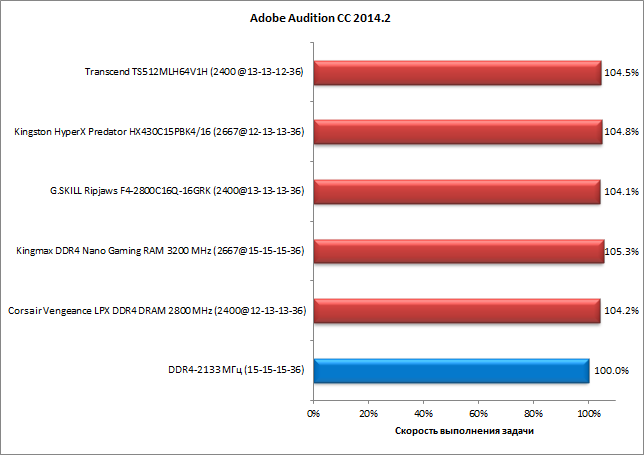

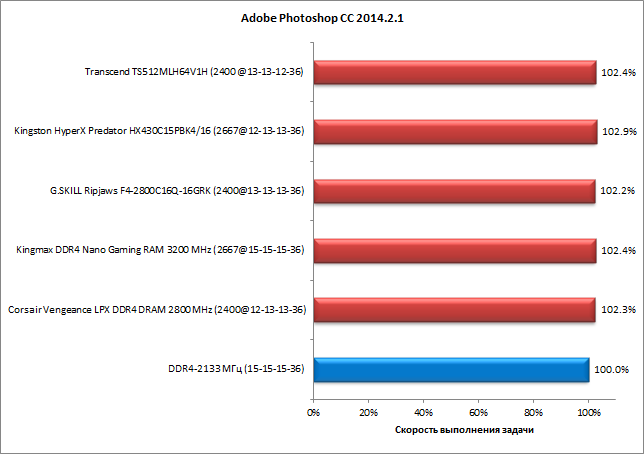

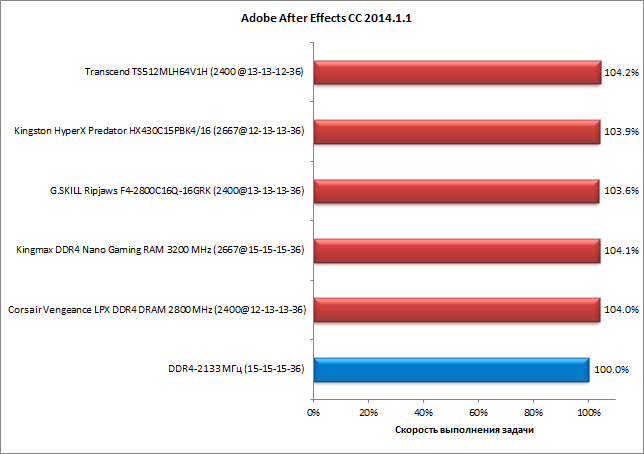

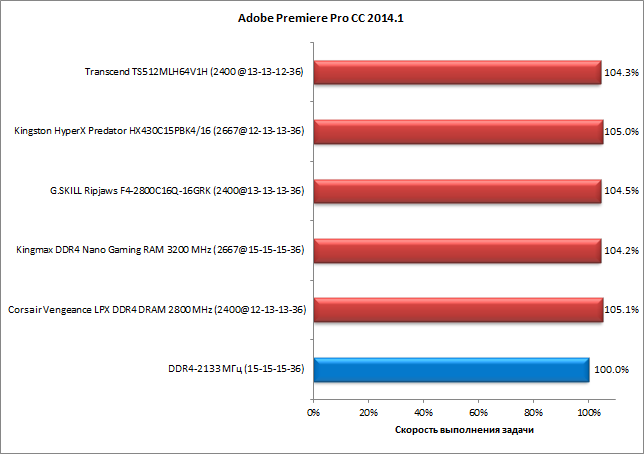

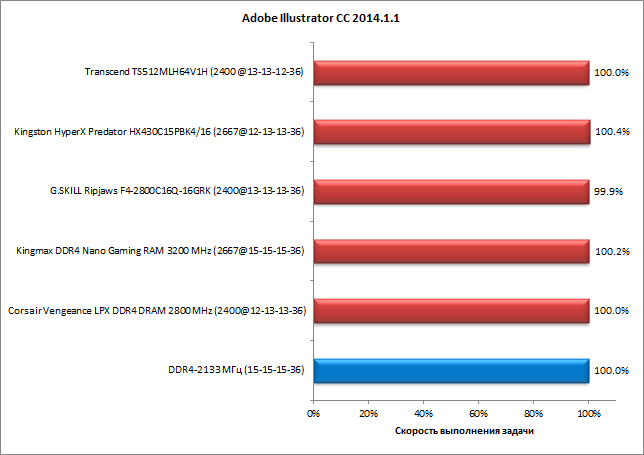

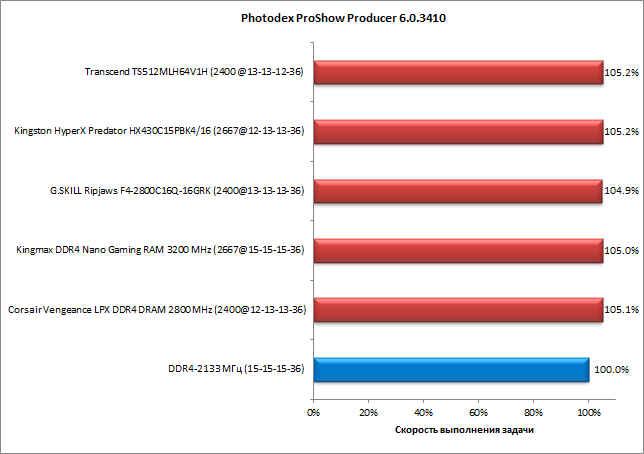

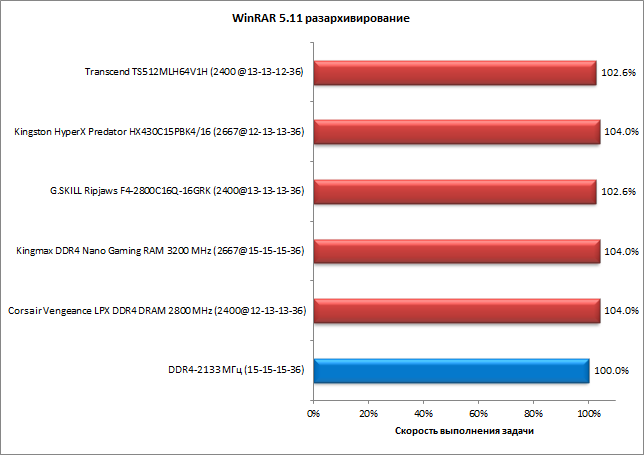

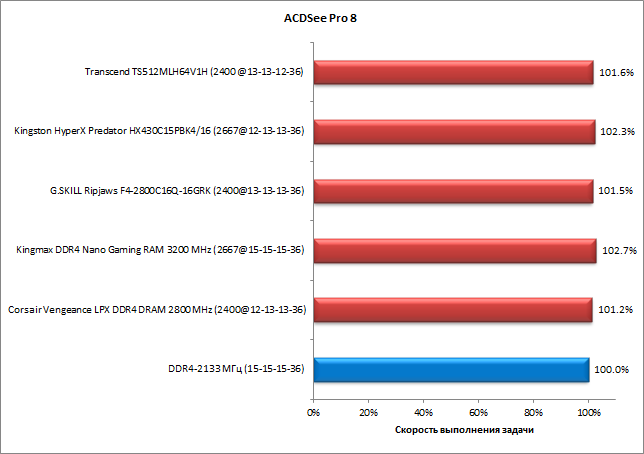

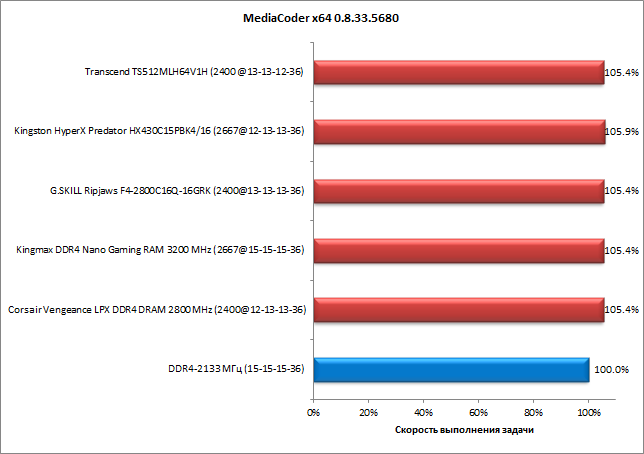

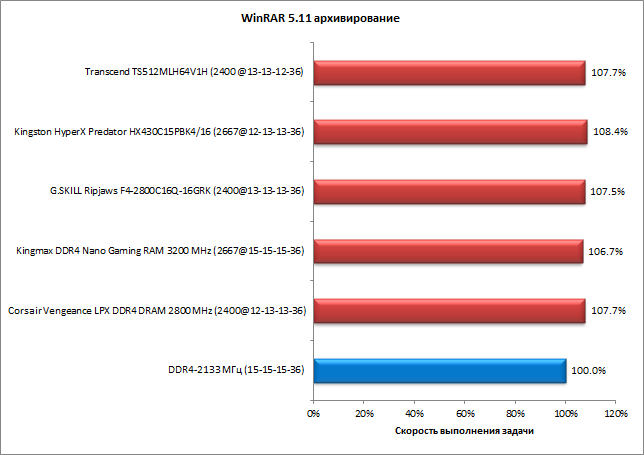

Теперь обратимся к результатам тестирования комплектов памяти в четырехканальном режиме. Результаты представлены на диаграммах, причем для каждого комплекта приведена безразмерная скорость выполнения задачи, выраженная в процентах. За 100% принимается скорость выполнения задачи в режиме DDR4-2133 с таймингами 15-15-15-36.

Собственно, нет смысла обсуждать каждый из тестов в отдельности, тем более что ничего нового, в сравнении с тем, что уже было сказано в первой части нашего тестирования, мы добавить не сможем. А потому посмотрим на результаты и проанализируем их все сразу.










Как видно по результатам тестирования, за счет увеличения частоты памяти с 2133 МГц до 2667 МГц, да еще и при снижении таймингов, добиться можно в лучшем случае увеличения производительности (скорости выполнения задачи) на 8%. Причем далеко не во всех приложениях — в большинстве приложений эффект от использования более скоростной памяти куда скромнее и составляет не более 5%, а некоторые приложения вообще не демонстрируют никакого прироста при установке скоростной памяти.

Выводы

Собственно, выводы, которые можно сделать по итогам нового тестирования, вполне предсказуемы и уже были нами сформулированы в первой части нашего обзора. Скоростная память — от лукавого. Вся память DDR4, которая сегодня имеется на рынке, представляет собой DDR4-2133, а более высокие частоты работы достигаются путем разгона с использованием XMP-профилей. Причем тот факт, что на памяти написано DDR4-3000 или DDR4-3200, вовсе не означает, что она будет работать на такой частоте. Более того, мы, возможно, произнесем крамолу, но во многих случаях эти надписи вообще ничего не означают. Чтобы разгонный XMP-профиль сработал, нужно, во-первых, чтобы высокую частоту работы памяти поддерживал еще и контроллер памяти, встроенный в процессор, а во-вторых, чтобы высокочастотную память поддерживала и материнская плата (и не только на словах). Можно сказать, что нам просто не повезло с процессором или материнской платой. Но кто гарантирует, что вам — повезет, и покупка высокоскоростной памяти будет иметь смысл?
