Миникоммутаторы HardLink HS-05D и HS-08

1186

Хотя на просторах компьютерных сетей уже давно гуляют разговоры о gigabite-ethernet, подавляющему большинству приложений и людей такие скорости не нужны (пока?). Да и дороги еще эти технологии. Что и говорить, даже сети Fast Ethernet (100Mbit/sec) не везде удается развернуть. Особенно это касается домовых сетей, где ключевым моментом является расстояние. А вероятность работы линка 10Mbit на расстоянии, превышающим стандартное (100 метров) намного выше, чем при линке 100Mbit. Но рынок тоже не стоит на месте — 100Mbit миникоммутаторы уже не ценятся на вес золота, чем многих и привлекают. Внешне эти устройства различаются, но собираются подчас на одних и тех же микроконтроллерах, поэтому в результате отличаются друг от друга не так уж и сильно (многое, конечно, зависит от ОТДЕЛЬНЫХ деталей и качества сборки). В результате, одним из определяющих факторов при выборе будут являться (кроме цены, конечно :) ) хорошо продуманные функциональность и дизайн устройства, ну и, разумеется, идущие в комплекте бонусы также станут приятным дополнением.

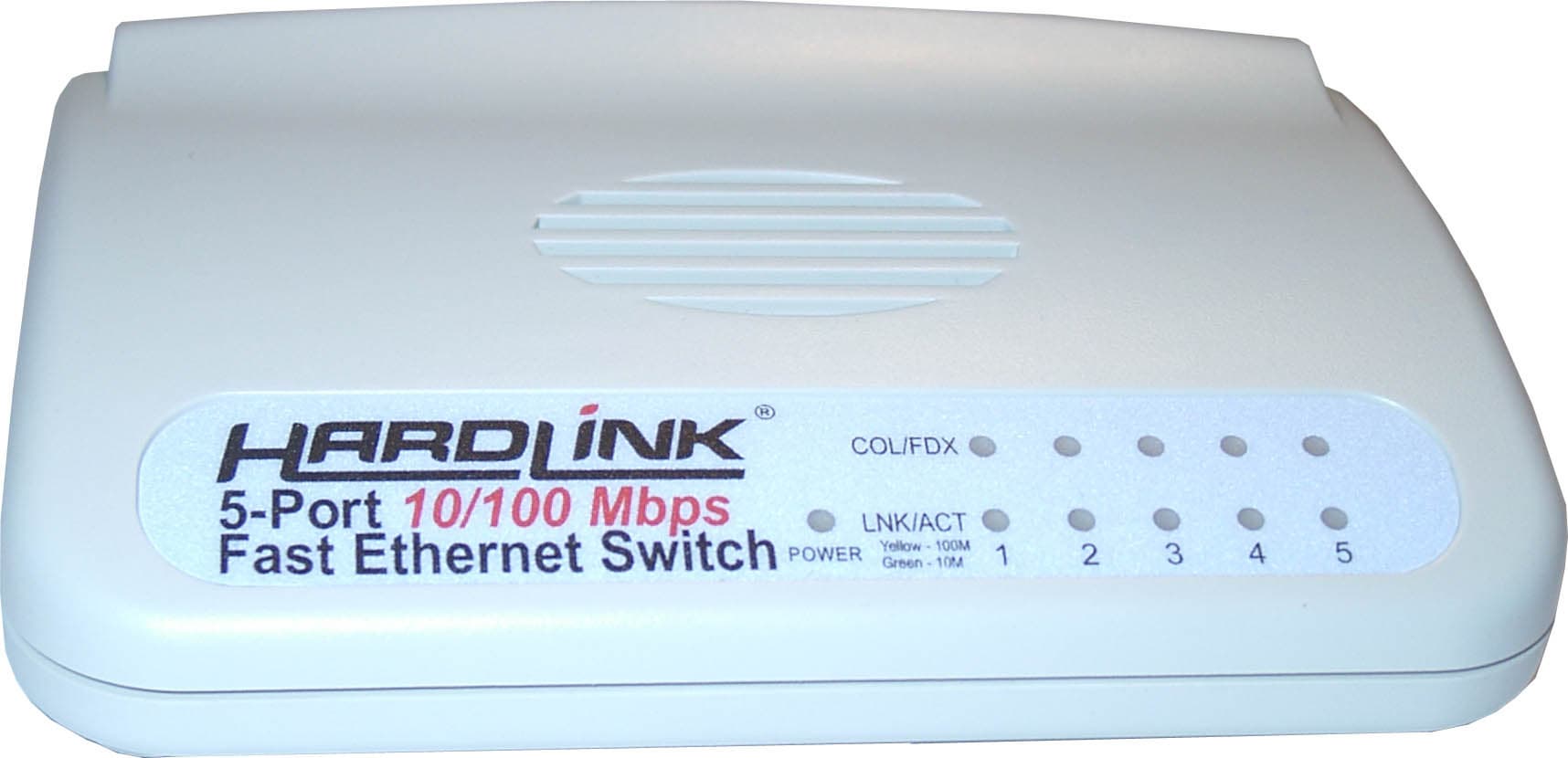

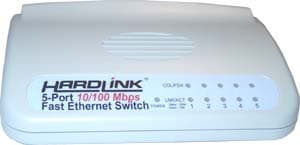

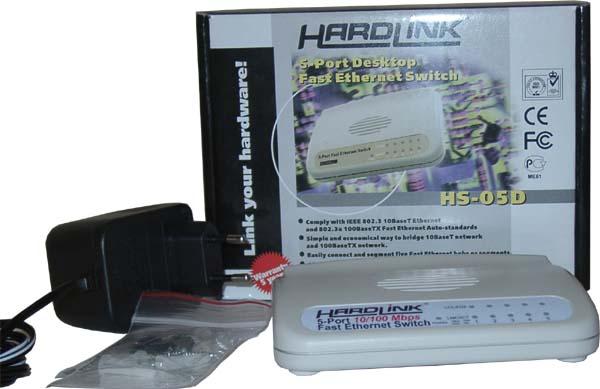

Сегодня в нашей лаборатории рассмотрим два миникоммутатора от компании MAS Elektronik AG, активно продвигающей сетевое оборудование под маркой HardLink на нашем рынке. Первый — HardLink HS-05D — пяти-портовый:

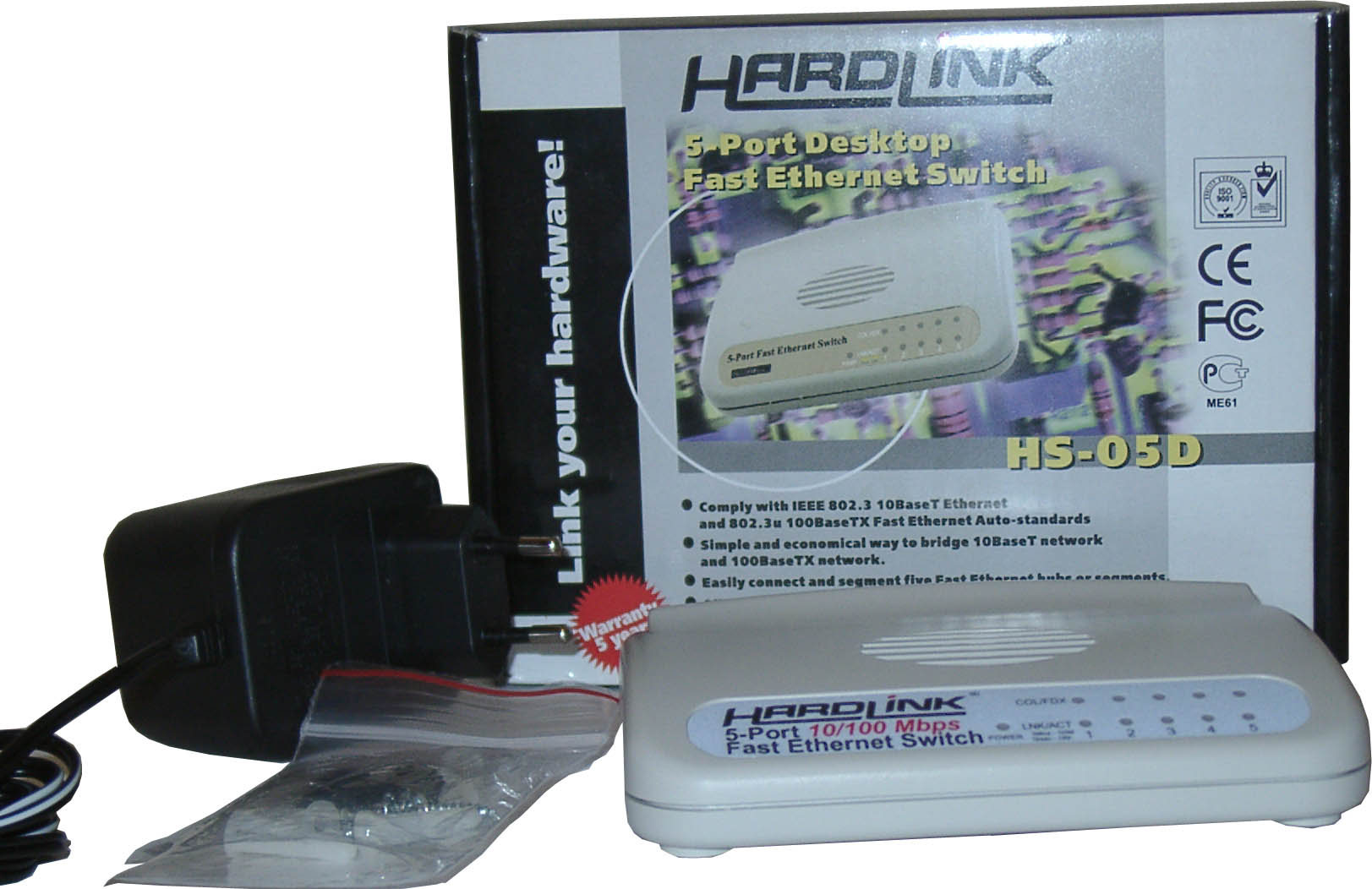

В комплекте, кроме самого устройства, блока питания и документации (что традиционно), обнаруживаем еще и шурупы и пластиковые дюбеля для крепления корпуса на стене. На самом же корпусе снизу есть крепления для вертикальной установки устройства.

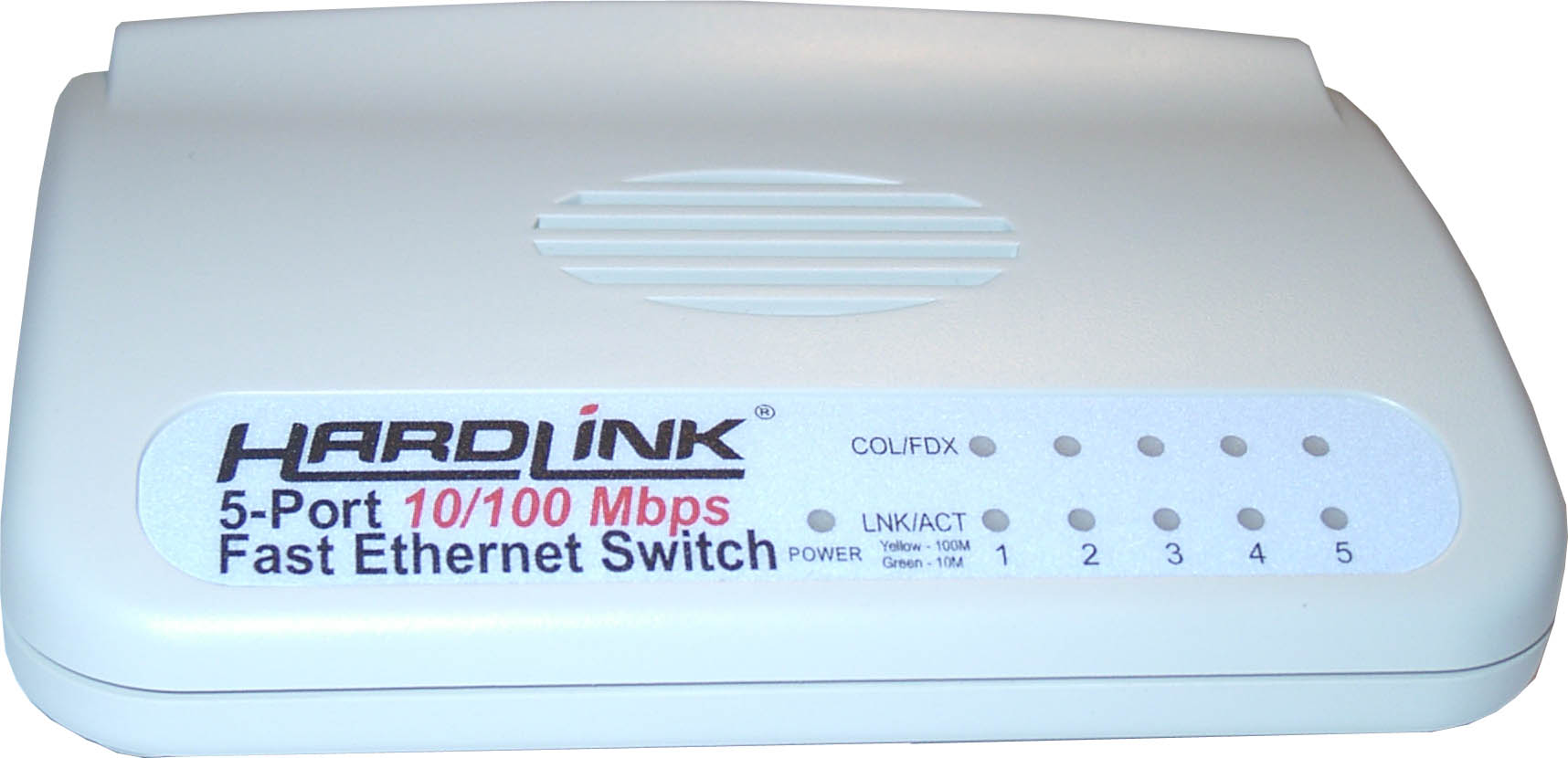

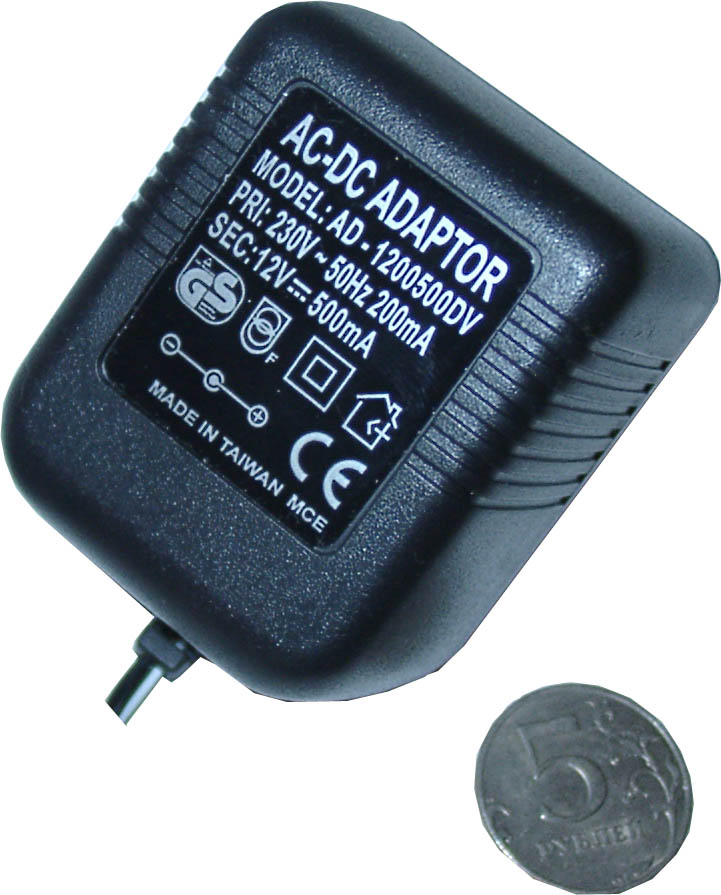

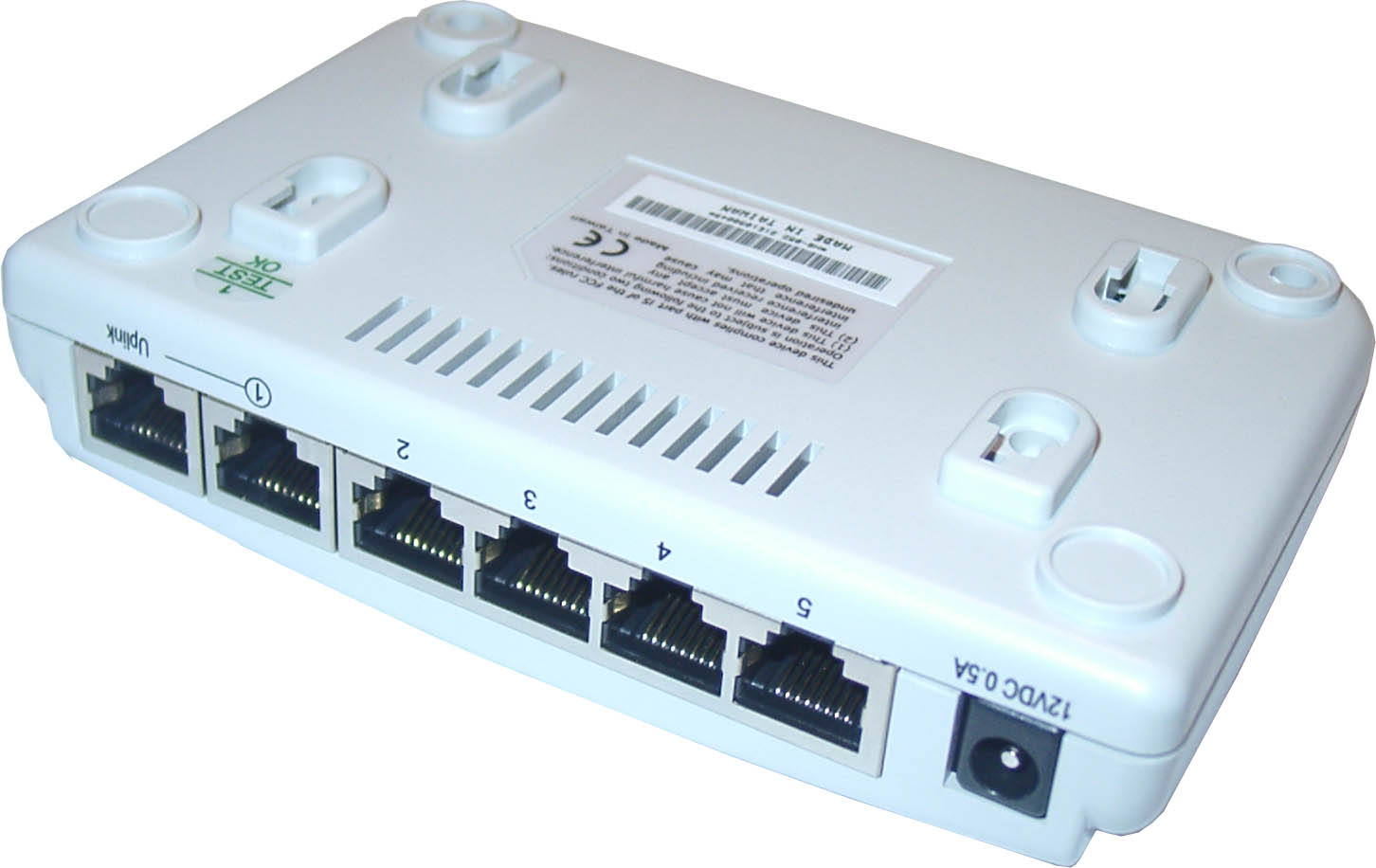

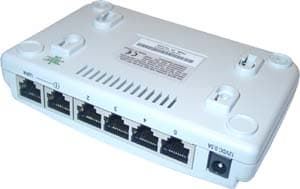

А если нужно поставить коммутатор на столе или других горизонтальных поверхностях, то в комплекте идут резиновые ножки. Прилагающийся блок питания небольших размеров (примерно 5 × 4 × 4 см) — еще один плюс. Корпус устройства пластиковый, размера «desktop», индикаторы расположены на верхней части корпуса, под небольшим скосом — это означает больший угол обзора. Вилка питания входит в разъем на корпусе с небольшим усилием — сама по себе не выскочит. Разъемы портов расположены на задней стенке корпуса. К ним возможно подключение экранированной и неэкранированной витой пары. В качестве аплинка используется шестой порт, совмещенный с первым.

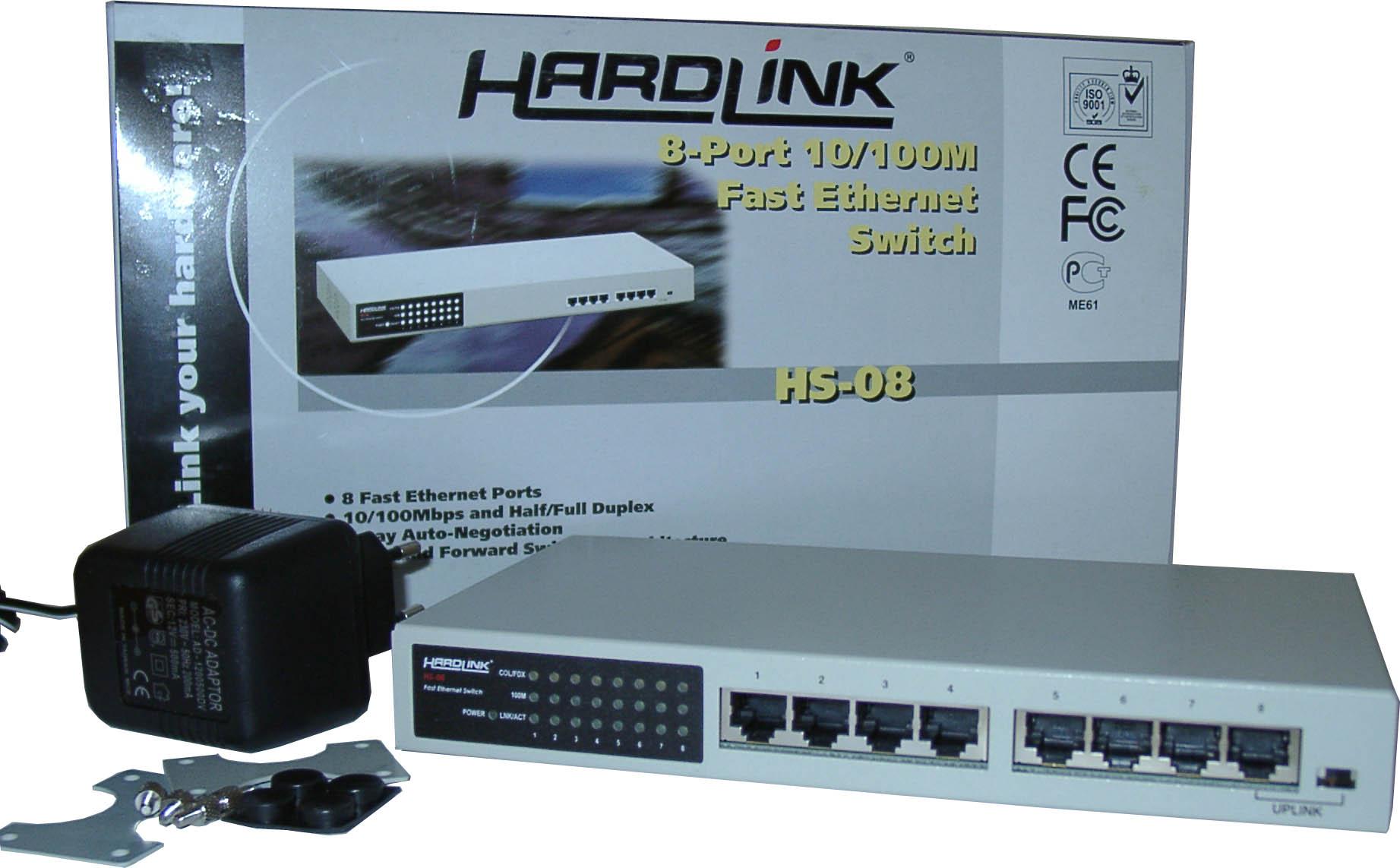

Вторая модель — HardLink HS-08 — восьми-портовая:

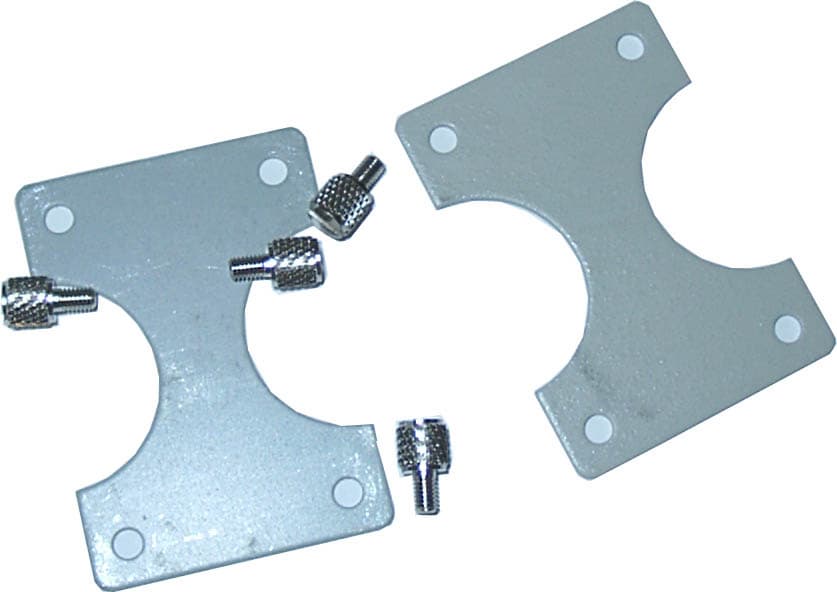

Устройство собрано в металлическом корпусе — так достигается лучшая защита от помех. Кроме традиционного набора, в комплекте идут еще и кронштейны для размещения нескольких коммутаторов в виде «этажерки», друг над другом (хотя, может, в этом случае лучше взять один коммутатор с большим количеством портов?)

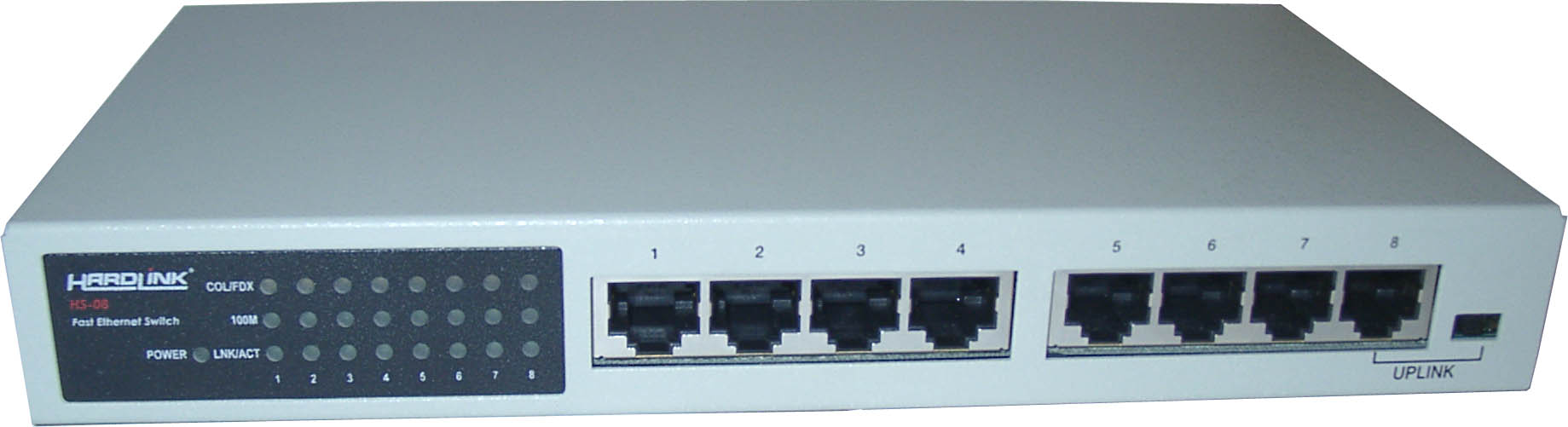

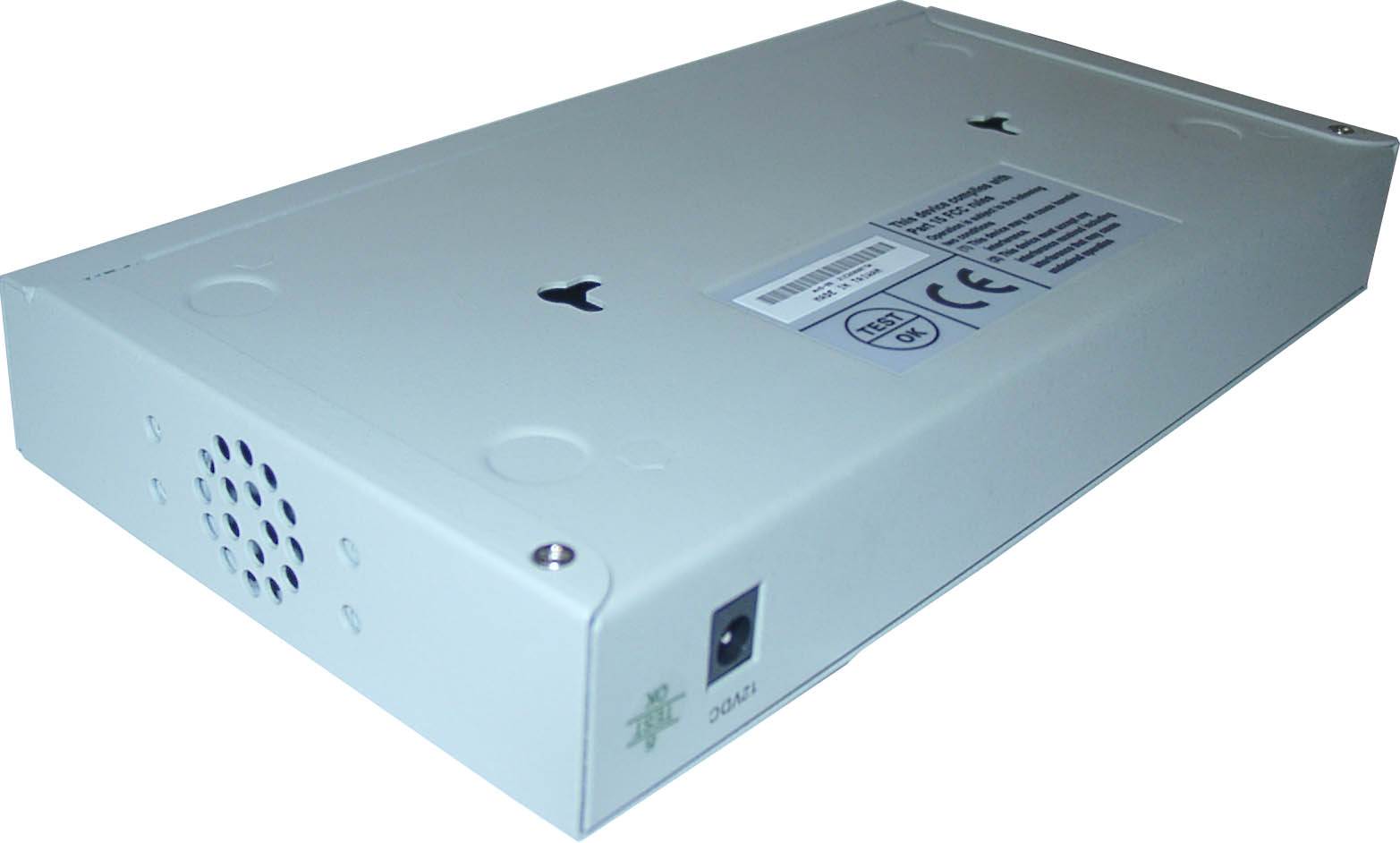

Также возможна установка коммутатора на стене (для этого есть отверстия снизу корпуса) или же можно поставить его на стол, предварительно наклеив снизу резиновые ножки. В этой модели и разъемы портов, и индикаторы расположены на передней панели, сзади остался только разъем питания. Блок питания аналогичен предыдущему. Аплинк порт совмещен с восьмым портом коммутатора, смена режима работы производится двухпозиционным переключателем.

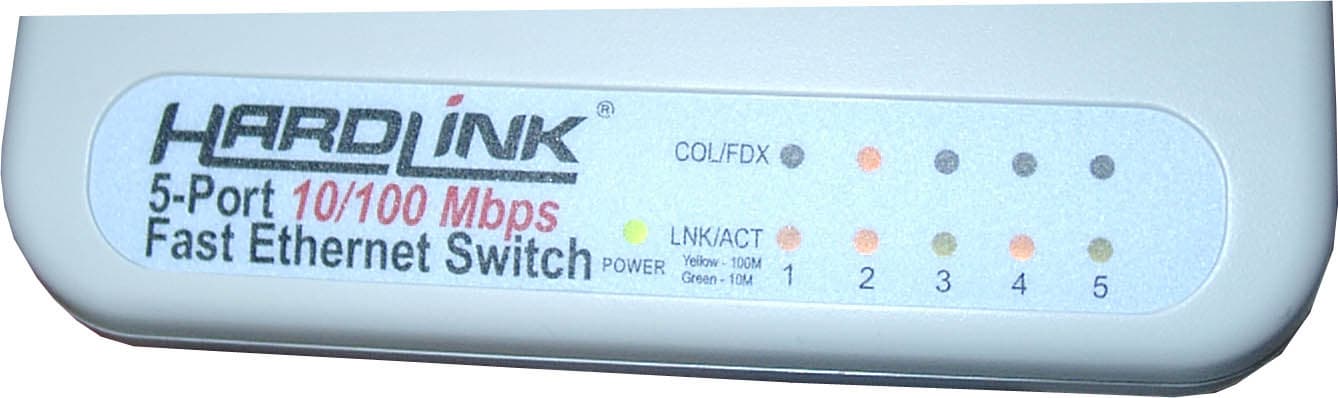

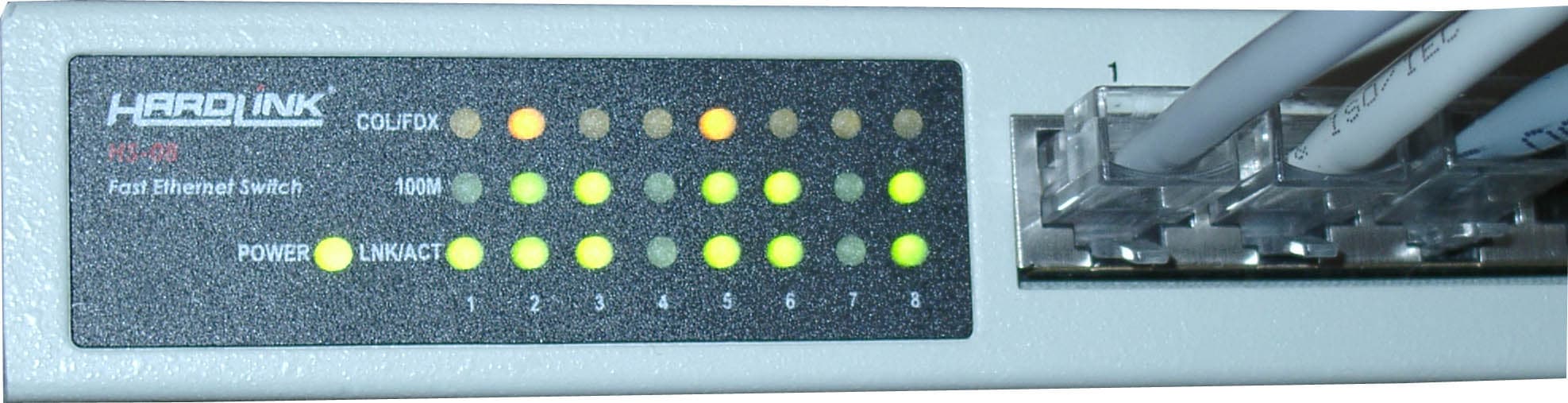

В коммутаторах применен различный подход к индикации информации о портах. В пяти-портовой модели всего по два индикатора на порт, но один из них (link/act) двухцветный. Когда он оранжевый — скорость порта 100Mbit, а в 10Mbit-ном режиме он горит темно-зеленым. На фотографии это видно. Такой подход обеспечивает более удобное представление информации, чем в восьми-портовой модели. В ней на каждый порт приходится по три индикатора и, хотя они различных цветов, ни один из них двухцветным не является.

Более подробно состояния индикаторов представлены в таблицах:

индикаторцветсостояниеинформация
LINK/ACTоранжевыйгоритподключено устройство на скорости 100Mbit
мерцаетпередача данных через порт на скорости 100Mbit
зеленыйгоритподключено устройство на скорости 10Mbit
мерцаетпередача данных через порт на скорости 10Mbit
COL/FDXоранжевыйгоритполный дуплекс
не горитполудуплекс
мерцаетналичие коллизии в полудуплексе
PWRзеленыйгоритустройство включено

Табл 1. Состояния индикаторов для HardLink HS-05D.

индикаторцветсостояниеинформация
LINK/ACTзеленыйгоритк порту подключено устройство
мерцаетпередача данных через порт
100Mзеленыйгоритскорость порта 100MBit
не горитскорость порта 10MBit
COL/FDXоранжевыйгоритполный дуплекс
не горитполудуплекс
мерцаетналичие коллизии в полудуплексе
PWRзеленыйгоритустройство включено

Табл 2. Состояния индикаторов для HardLink HS-08.

Схемотехника устройств

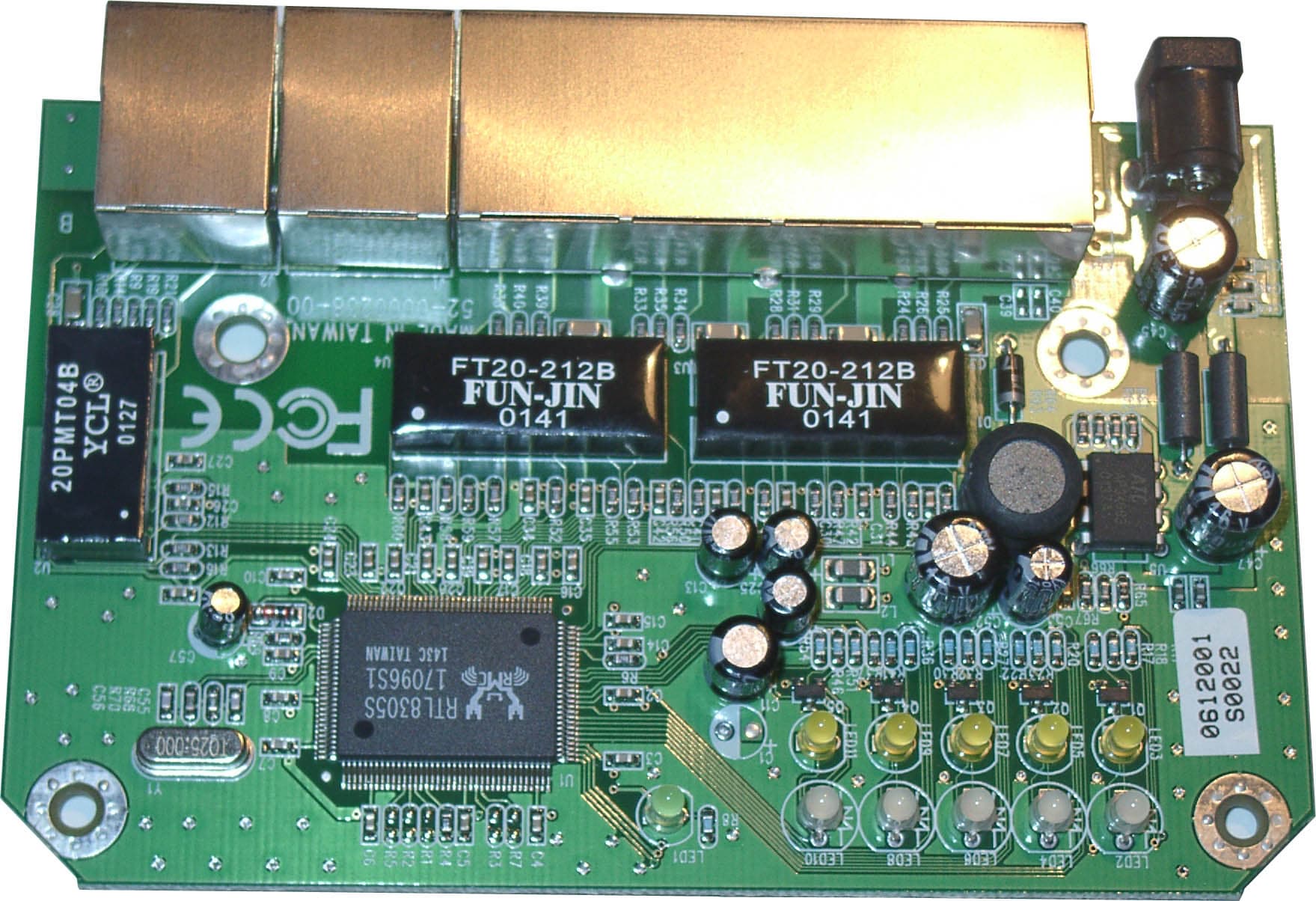

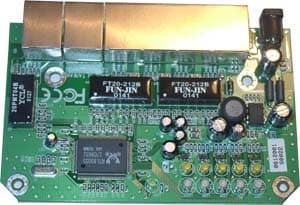

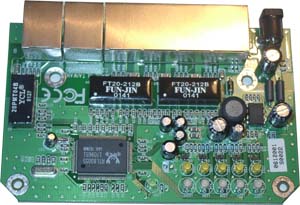

Вид изнутри коммутатора HS-05D

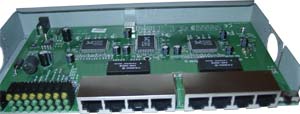

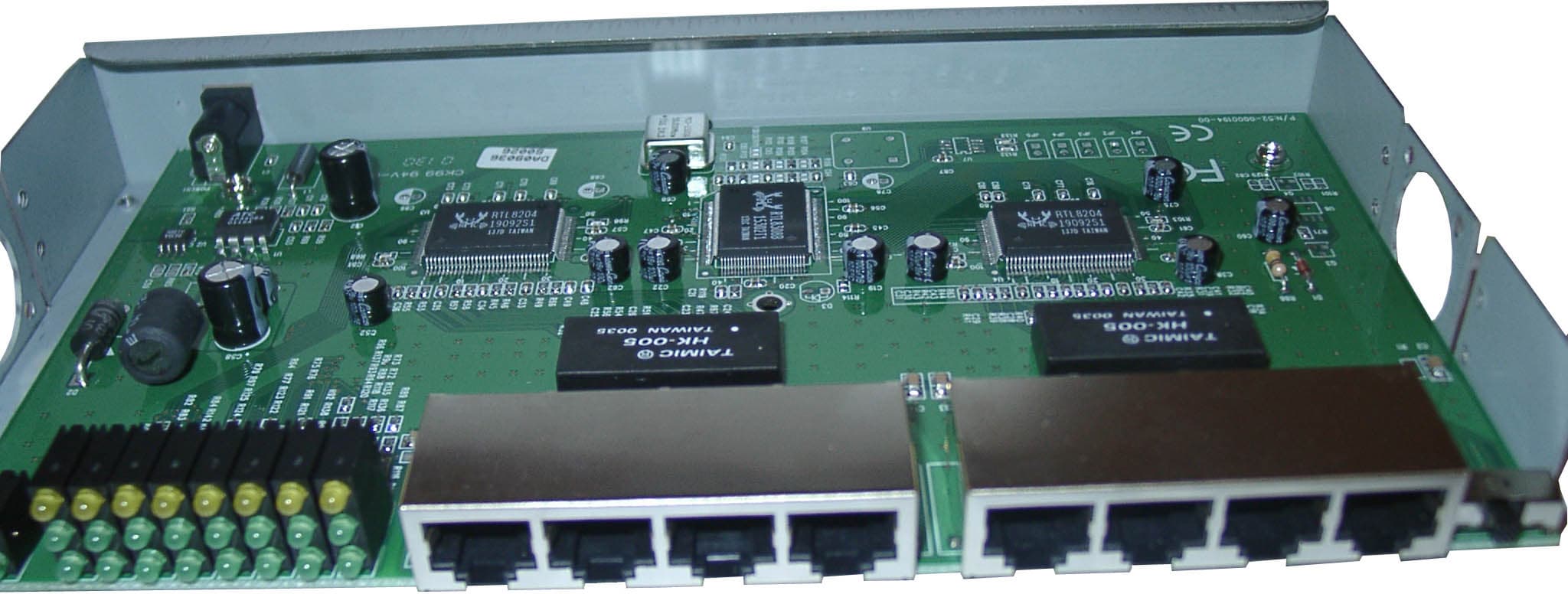

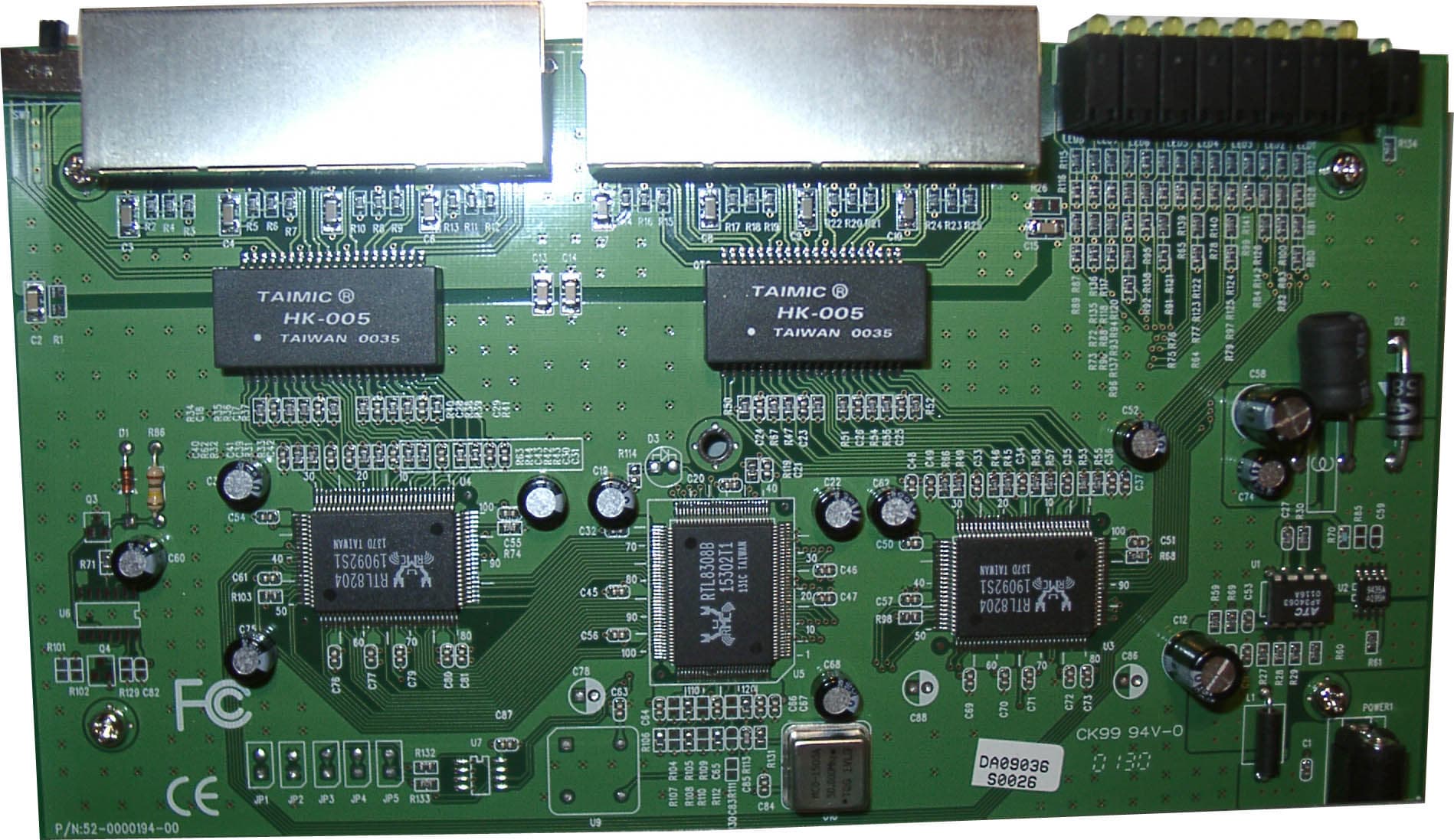

Вид изнутри коммутатора HS-08

HS-08 собран на уже рассмотренном ранее микроконтроллере RTL8308B компании Realtek. Контроллер содержит в себе буфер кадров объемом 2 мегабита и таблицу MAC на 8K адресов. Для восьми-портового миникоммутатора это более чем достаточно.

Пяти-портовый же HS-05D создан на основе микроконтроллера RTL8305S, опять же от Realtek.  Можно сказать, что все функции коммутатора в этот микроконтроллер и интегрированы. Он имеет встроенную буферную память объемом 1 мегабит (разделенную на страницы размером 256 байт) и 5 портов с интегрированными трансиверами. Таблица MAC адресов размером 1K записей заполняется в режиме самообучения. Время жизни записи (без обновления) — 200-300секунд. При работе используется только коммутация «store and forward». Микроконтроллер поддерживает режимы энергосбережения — порт автоматически «засыпает» через 10 секунд после отключения устройства от него.

Технические характеристики обоих коммутаторов сведены в таблицу:

 HS-05DHS-08
Количество портов58
Поддержка IEEE 802.3 (10Base-T — Ethernet 10Mbits)
и IEEE 802.3u (100Base-TX — Fast Ethernet 100Mbits)
дада
Поддержка полу- и полнодуплексного режима работы в 10/100MBitдада
Тип коммутацииStore and
Forward
Store and
Forward
Поддержка Full Duplex 802.3x Flow Control
(управление потоком в режиме полного дуплекса)
дада
Поддержка Half Duplex Back Pressure Flow Control
(управление потоком в режиме полудуплекса)
дада
Поддержка N-Way auto negotiation
(автодетектирование скорости и дуплекса устройства, подключенного к порту)
дада
Размер буфера кадров128KB256KB
Количество запоминаемых MAC1K8K
Используемый микроконтроллерRealtek RTL8305SRealtek RTL8308B + RTL8304
Тип питания12В, 0,5А12В, 0,5А
Тип блока питаниявнутреннийвнутренний
Размеры (Ш/Д/В), мм127×83×30220×116×30
Вес, г180720
Рабочие температуры, °C0–550–55
Рабочая влажность, %10–9510–95

Табл 3. Технические характеристики коммутаторов.

Результаты тестирования

Сводная таблица.

Методика тестирования описана тут (она немного видоизменилась по сравнению с предыдущими тестированиями). Считаются данные, идущие только в одну сторону (полудуплекс) через порт, если не указано обратного. Скорость считается в килобайтах (не килобитах!). Данные передавались блоками по 64KB.

Таблица результатов коммутатора HS-05D:

тестклиентырежим первого, Mbitsдуплекс первогоскорость передачи первого, KByte/secнаправление передачирежим второго, Mbitsдуплекс второгоскорость передачи второго, KByte/sec
15100Full11730<-->  11240
2.12100Full11860-->100Full
2.22100Full10650<-->100Full10680
34+1100Full12260-->4x100Full
4.12100Full30<-->10Full1020
4.22100Full550<-->10Half560
5.12100Half120<-->100Full3200
5.22100Half1040<-->10Half160
5.32100Half30<-->10Full920
6.1210Full75-->10Full75
6.2210Half500<-->10Half500
6.3210Half80<-->10Full140
7.12100Half5270-->100Half5370
7.25100Half5780<-->  4830

Таблица результатов коммутатора HS-08:

тестклиентырежим первого, Mbitsдуплекс первогоскорость передачи первого, KByte/secнаправление передачирежим второго, Mbitsдуплекс второгоскорость передачи второго, KByte/sec
15100Full11960<-->  11740
2.12100Full12100-->100Full
2.22100Full10600<-->100Full10830
34+1100Full12300-->4x100Full
4.12100Full980<-->10Full30
4.22100Full185<-->10Half835
5.12100Half120<-->100Full6400
5.22100Half160<-->10Half860
5.32100Half35<-->10Full860
6.1210Full90-->10Full90
6.2210Half450<-->10Half450
6.3210Half80<-->10Full200
7.12100Half4820-->100Half4730
7.25100Half4960<-->  4900

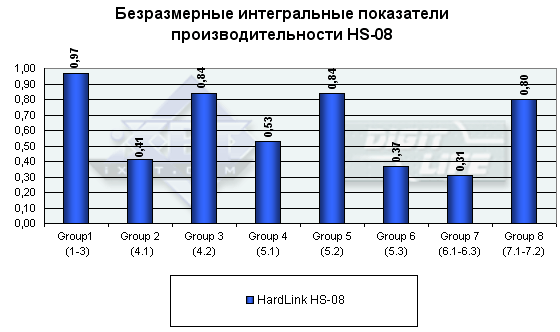

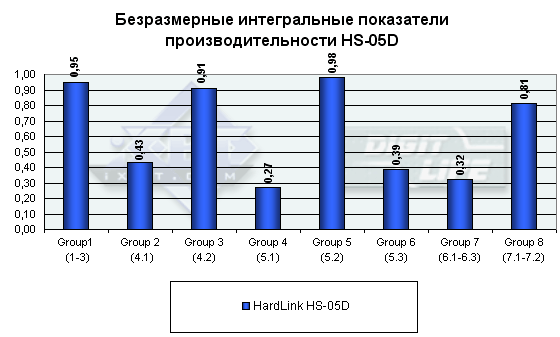

Ниже построены диаграммы сравнения коммутаторов с теоретически рассчитанным максимумом (за него принята единица) согласно вышеописанной методике. Понятно, что максимума достигнуть невозможно в принципе, поэтому результаты типа 0.9 можно считать идеальными.

Диаграммы работы коммутаторов (снятые с помощью MS Perfomance Monitor) вынесены на отдельные страницы:

Как обычно, с тестами максимальной многопортовой нагрузки оба коммутатора отлично справились. Проблемы возникли с 10Mbit полнодуплексным режимом. Уже замечено, что подобные проблемы (низкие скорости коммутации сегментов с различной скоростью и параметрами дуплекса) возникают у многих (по крайней мере, они были замечены у всех устройств, рассмотренных в предыдущих обзорах). Я склоняюсь к мысли, что это беда многих миникоммутаторов. По крайней мере, при стрессовых нагрузках. Более точно это станет ясно, когда будут рассмотрены более дорогие модели коммутаторов.

Функциональность

К функциональности обоих устройств претензий нет — все, что можно, наличествует. Также приятно удивила дополнительная комплектация устройств — мелочи, а приятно.

Выводы

Коммутаторы HardLink HS-05D и HS-08 являются достойными представителями своего класса. Невысокая цена, хорошо продуманный дизайн и отсутствие явных нареканий в работе по сравнению с другими подобными устройствами безусловно приглянутся многим.

Оборудование предоставлено компанией MAS Elektronik AG
