Оборудование devolo MicroLink dLAN для организации сети через электропроводку


В обзоре рассматриваются 2 набора оборудования devolo MicroLink dLAN для организации сети Ethernet через электропроводку. Отличие между ними состоит в том, что один из них имеет статус "HighSpeed" и обеспечивает более высокую скорость передачи.

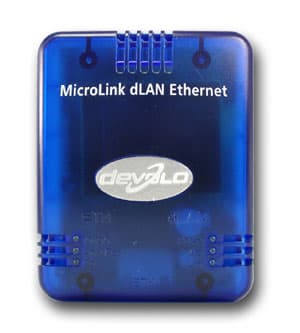

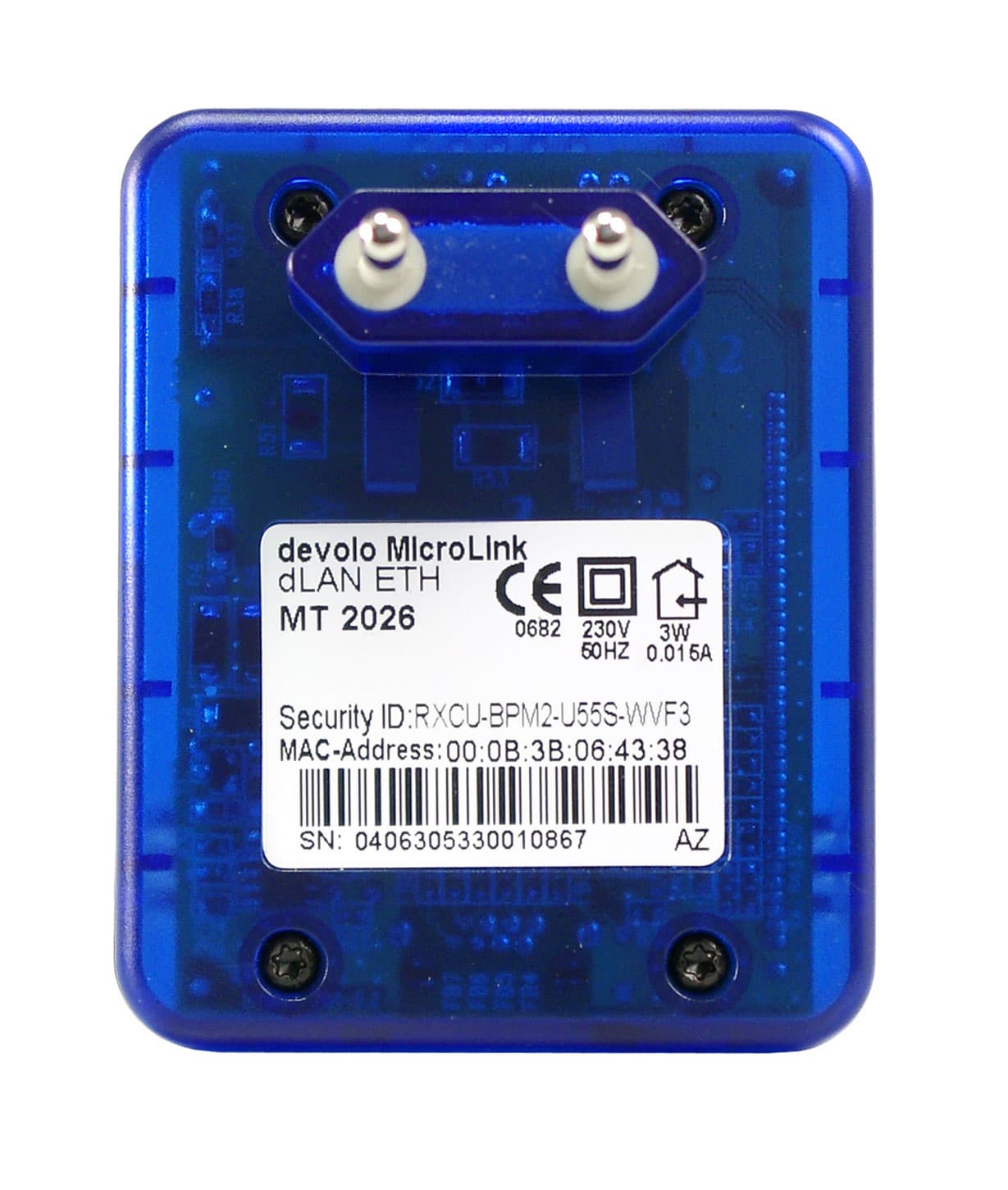

Набор оборудования Devolo MicroLink dLAN

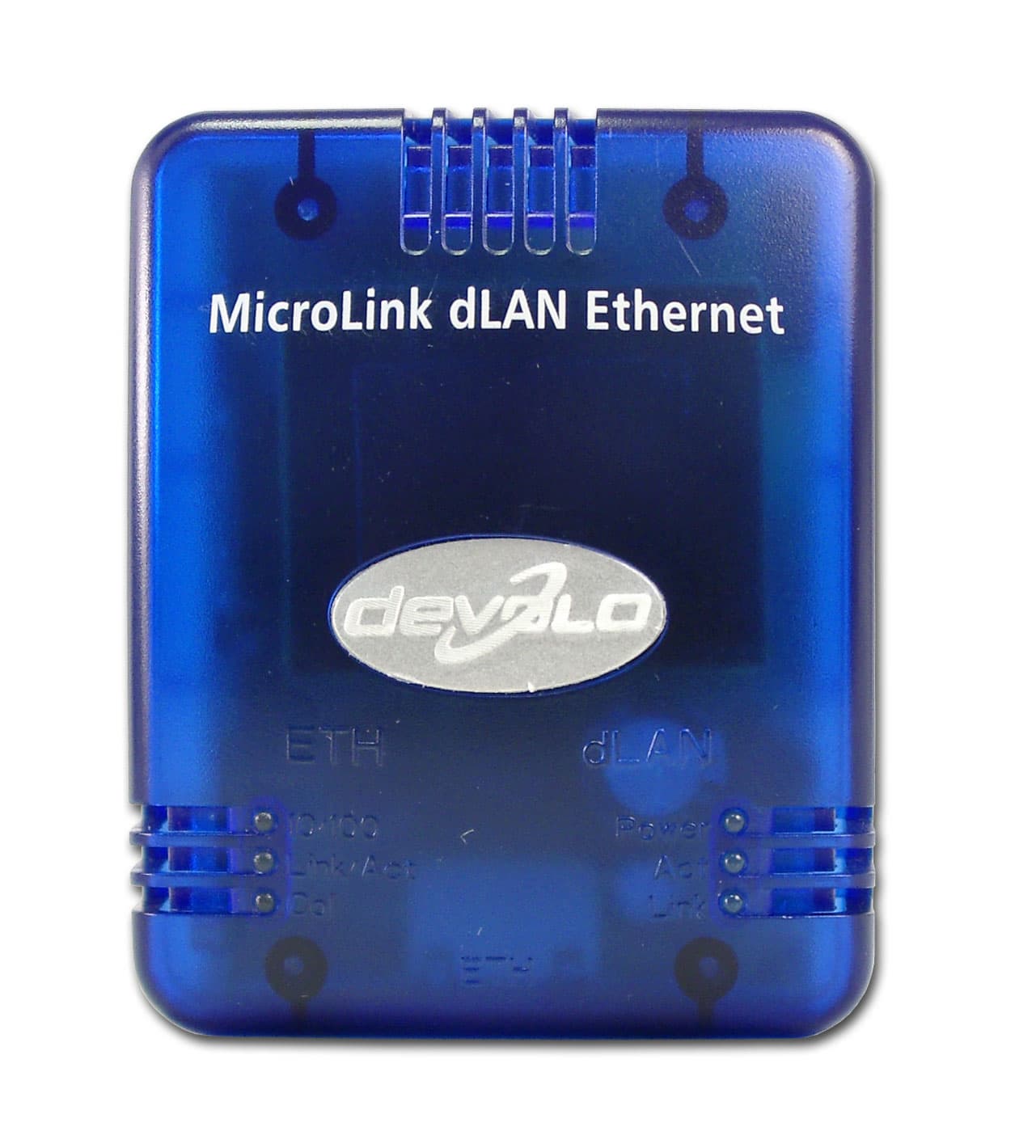

На устройстве расположены следующие индикаторы:

  • Индикатор типа Ethernet соединения: 10/100
  • Индикатор связи/активности Ethernet соединения
  • Индикатор Ethernet коллизий
  • Индикатор питания
  • Индикатор активности dLAN-соединения
  • Индикатор связи dLAN

Спецификация:

  • Питание: 230 В
  • Потребляемая мощность: 3 Вт
  • Номинальный ток: 0,015 А
  • Дальность связи: до 200 метров
  • Скорость передачи: 14 Мбит/с
  • Протокол: CSMA/CD
  • Модуляция: OFDM
  • Безопасность: DES — шифрование (56 бит)
  • Габаритные размеры: 93 × 66 × 42 мм

Комплект поставки:

  • 2 × устройство Devolo MicroLink dLAN Ethernet
  • 2 × патчкорд длиной 3 метра
  • CD с инструкцией по установке и программным обеспечением
  • Инструкция по установке и настройке на трех языках (без русского)

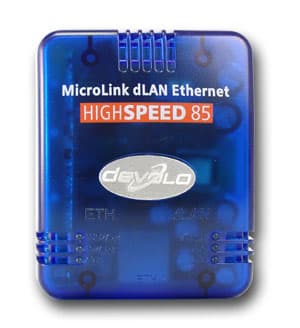

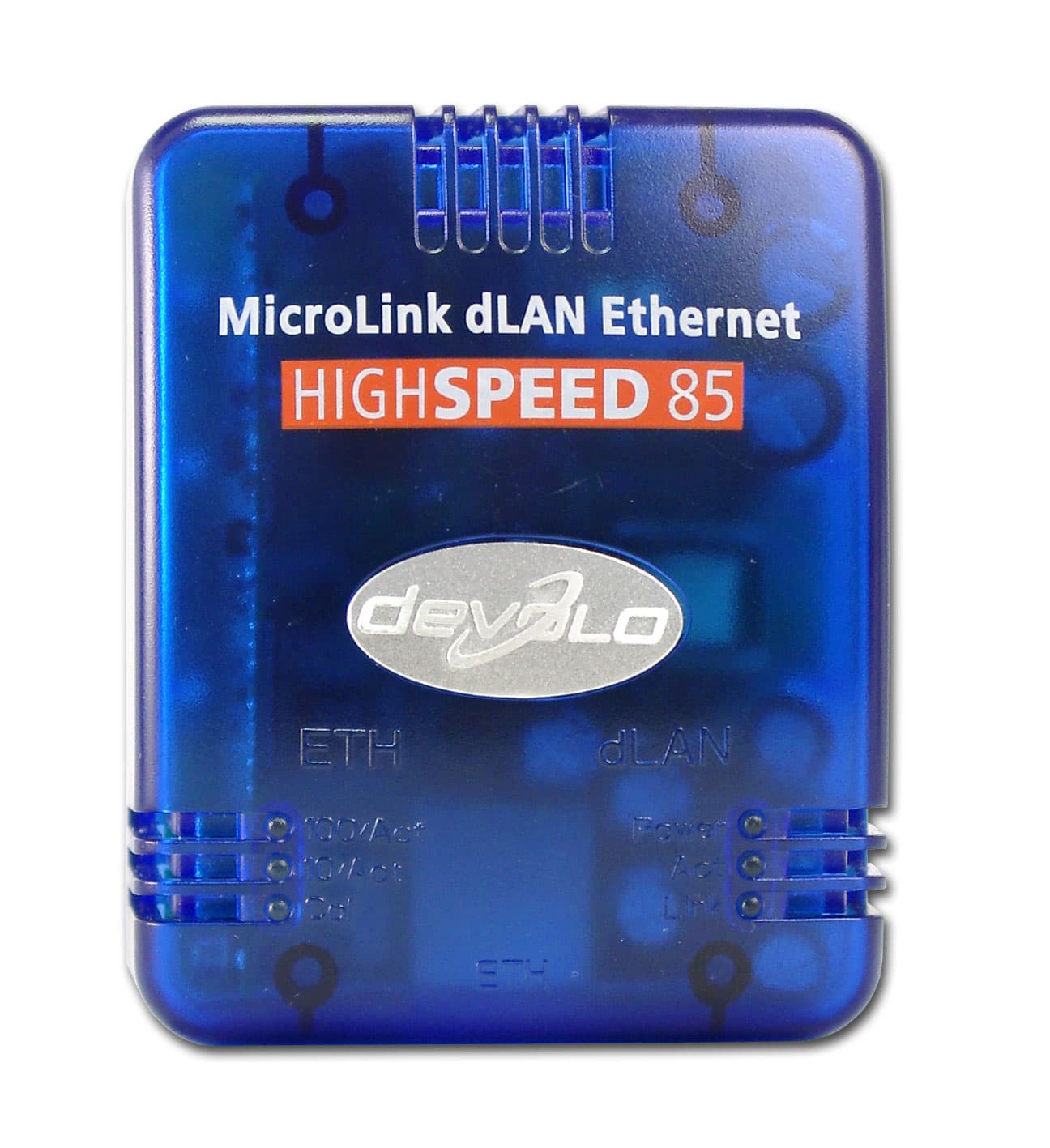

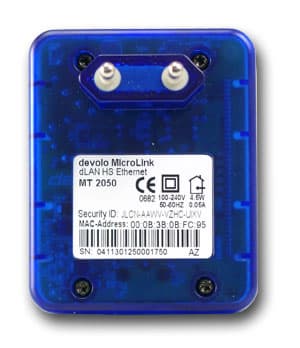

Набор оборудования Devolo MicroLink High Speed dLAN

На устройстве расположены следующие индикаторы:

  • Индикатор типа Ethernet соединения: 10/100
  • Индикатор связи/активности Ethernet соединения
  • Индикатор Ethernet коллизий
  • Индикатор питания
  • Индикатор активности dLAN-соединения
  • Индикатор связи dLAN

Спецификация:

  • Питание: 100–240 В
  • Потребляемая мощность: 4,5 Вт
  • Номинальный ток: 0,05 А
  • Дальность связи: до 200 метров
  • Скорость передачи: 85 Мбит/с
  • Протокол: CSMA/CD
  • Модуляция: OFDM
  • Безопасность: DES — шифрование (56 бит)
  • Габаритные размеры: 93 × 66 × 42 мм

Комплект поставки:

  • 2 × устройство Devolo MicroLink dLAN Ethernet
  • 2 × патчкорд длиной 3 метра
  • CD с инструкцией по установке и программным обеспечением
  • Инструкция по установке и настройке на трех языках (без русского)

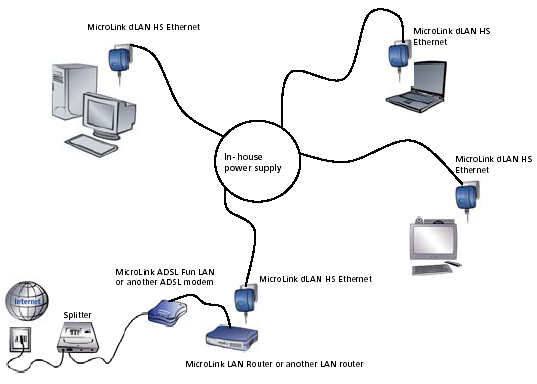

Общая схема организации сети при помощи оборудования devolo MicroLink

Судя по спецификации, для передачи сигнала через электросеть используется модуляция по технологии OFDM (Orthogonal Frequency Division Multiplexing — ортогональное разделение каналов с мультиплексированием) — такой тип модуляции используется в беспроводной связи IEEE 802.11g. При использовании данного метода поток данных распределяется по множеству частотных подканалов, и передача ведется на всех этих подканалах параллельно. За счет использования этой технологии удается избежать межканальной интерференции и создать предпосылки для устранения межсимвольной интерференции. Для устранения межсимвольной интерференции по каналу передается избыточная информация, но тем самым снижается полезная скорость передачи.

Протоколом доступа к среде передачи данных является CSMA/CD (carrier-sense-multiply-access with collision detection, коллективный доступ с опознаванием несущей и обнаружением коллизий). Этот протокол также используется в сетях Ethernet. При использовании данного протокола, электросеть, которая является нашей средой передачи, начинает функционировать как своеобразный концентратор.

Использование шифрования DES позволяет обезопасить передаваемые данные от перехвата, но напомню, что алгоритм DES сейчас уже считается недостаточно криптостойким (его можно вскрыть путем простого подбора ключа). Ключ устанавливается автоматически. Для установления связи, пароли, установленные на устройствах dLAN, должны совпадать. Для установки паролей, используется программа "devolo MicroLink dLAN Configuration Wizard", которая поставляется в комплекте с устройством.

Максимальная скорость передачи данных для устройства MicroLink dLAN Ethernet составляет 14 Мбит/с, а для устройства, имеющего спецификацию "HighSpeed", — 85 Мбит/с. Но это именно максимальные теоретические скорости (как известно, максимальная теоретическая скорость для беспроводных сетей стандарта IEEE 802.11g составляет 54 Мбит/с в то время как реальная — немногим более 20 Мбит/с).

Программное обеспечение

На CD-диске, идущем в комплекте с оборудованием, идут 4 программы ("MicroLink dLAN Configuration Wizard", "MicroLink Informer", "MicroLink EasyClean", "MicroLink EasyShare"). Причем только первая из них служит непосредственно для настройки устройств dLAN — рассмотрим ее более подробно.

Программа "MicroLink dLAN Configuration Wizard" выполнена в виде "мастера", который способен самостоятельно обнаружить устройство, непосредственно подключенное к данному компьютеру (на скриншоте помечено "on this computer")

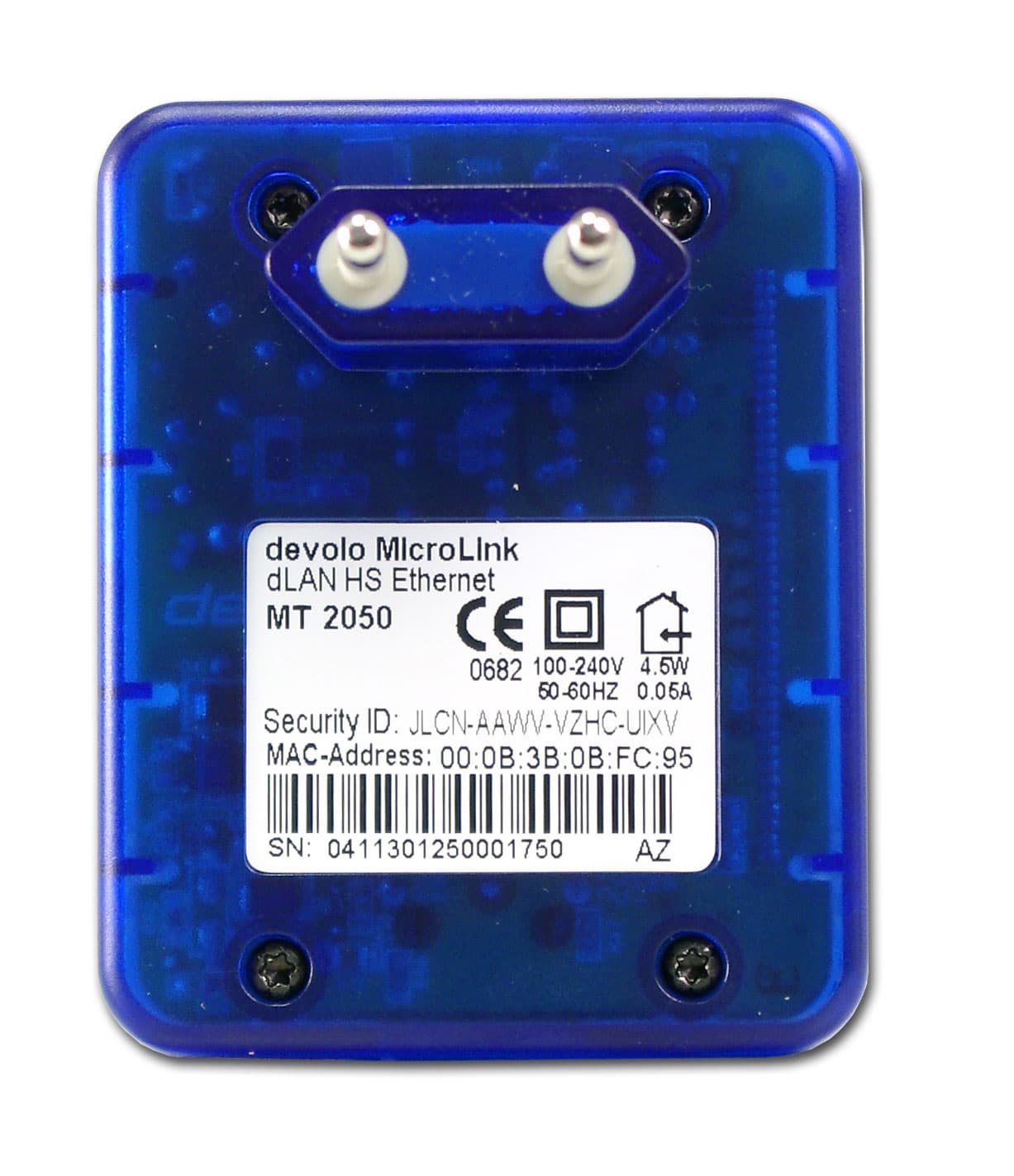

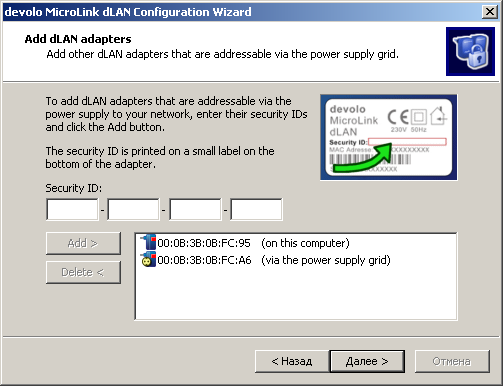

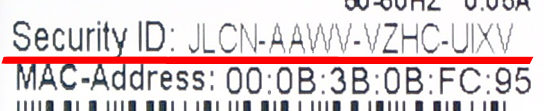

Для удаленной настройки других устройств, подключенных к электропроводке, необходимо ввести их "Security ID" (этот параметр указан на корпусе устройства)

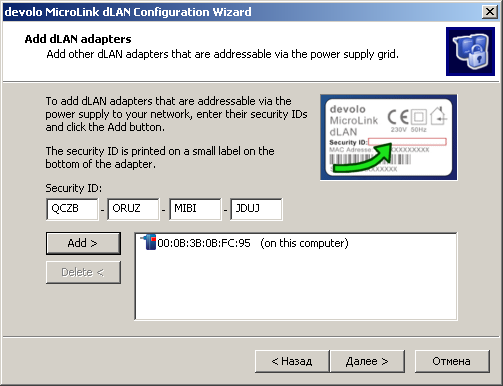

После нажатия кнопки "Add" устройство попадает в список настраиваемых

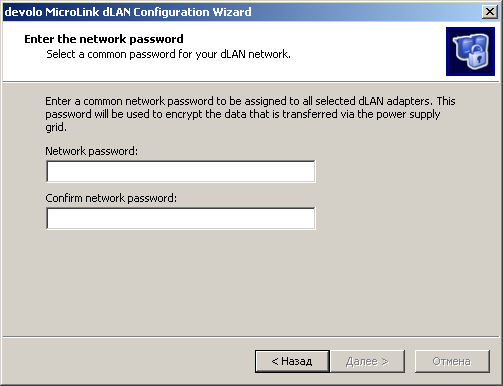

Таким образом, в этот список нужно добавить все устройства, которые должны иметь связь друг с другом. Далее на устройства из списка ставится единый пароль

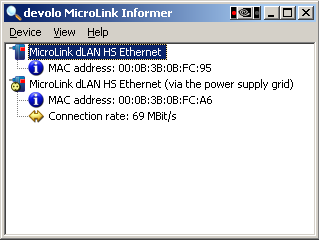

Программа "MicroLink Informer" отображает информацию об используемых в dLAN-сети устройствах

Остальные программы ("MicroLink EasyClean" и "MicroLink EasyShare") служат для очистки файлов временных файлов Internet Explorer и Recent файлов Windows, а также для добавления общедоступных ресурсов — то есть не влияют на настройки оборудования.

Тестирование производительности

Тестирование производительности проводилось в несколько этапов:
  • Тестирование производительности dLAN устройств
  • Тестирование производительности dLAN устройств при масштабировании
  • Тестирование производительности при использовании HighSpeed устройств совместно с не-HighSpeed устройствами
  • Тестирование производительности dLAN устройств при увеличении дальности связи

Тестирование производительности dLAN устройств: сначала трафик гонялся между двумя устройствами MicroLink dLAN, затем — между двумя устройствами MicroLink HighSpeed dLAN. Тестирование проводилось с помощью Chariot NetIQ. dLAN-устройства были подключены в соседние розетки.

Максимальная скорость: 5,45 Мбит/с при использовании обычных dLAN устройств, 22,98 Мбит/с — при использовании HighSpeed dLAN устройств. Максимальные скорости различного рода устройств отличаются примерно в 4 раза (номинальные скорости различаются в 6 раз: 14 Мбит/с и 85 Мбит/с). Отмечу, что реальные скорости, которые можно "выжать" из таких устройств, в несколько раз ниже номинальных (то есть наблюдается такая же ситуация, что и с беспроводной связью — при номинале 54 Мбит/с удается "выжать" всего порядка 22 Мбит/с).

Тестирование производительности dLan устройств при масштабировании: трафик гонялся между тремя dLAN устройствами по кругу (от первого ко второму, от второго к третьему, от третьего к первому). В моем распоряжении было всего 2 HighSpeed dLAN устройства, поэтому данный тест проводился только для "обычных" dLAN устройств. Тест проводился с помощью Chariot NetIQ. Все dLAN устройства были подключены в соседние розетки.

Видно, что максимальная скорость осталась примерно такой же, как и в предыдущем тесте (5,5 Мбит/с). Скорости распределяются равномерно между потоками.



Тестирование производительности при использовании HighSpeed устройств совместно с "обычными" (не-HighSpeed) устройствами: для оценки совместной работы "обычных" и HighSpeed устройств было проведено еще несколько тестов в различных комбинациях:

  • Тест 1: трафик гонялся между "обычным" dLAN устройством и HighSpeed dLAN устройством
  • Тест 2: использовались 3 устройства: 2 × HighSpeed dLAN адаптера и 1 "обычный" dLAN адаптер. Трафик гонялся от одного HighSpeed dLAN адаптера к двум остальным (HighSpeed и "обычный" dLAN адаптеры).
  • Тест 3: использовались 3 устройства: 2 × HighSpeed dLAN адаптера и 1 "обычный" dLAN адаптер. Трафик гонялся от HighSpeed dLAN адаптера и "обычного" dLAN адаптера к одному HighSpeed dLAN адаптеру.
  • Тест 4: использовались 3 устройства: 2 × HighSpeed dLAN адаптера и 1 "обычный" dLAN адаптер. Трафик гонялся между HighSpeed dLAN адаптера и двумя остальными (HighSpeed и "обычный" dLAN адаптеры) в полнодуплексном режиме.

Обозначения:

  • dLAN — "обычный" (не HighSpeed) dLAN адаптер
  • HS dLAN — HighSpeed dLAN адаптер
  • fdx — полнодуплексный режим

Тест 1:

Максимальная скорость: 5,21 Мбит/с — скорость трафика от обычного dLAN адаптера к HighSpeed dLAN адаптеру. В режиме полного дуплекса скорость трафика от HighSpeed dLAN адаптера к "обычному" dLAN адаптеру примерно в 3 раза выше, чем от "обычного" dLAN адаптера к HighSpeed dLAN адаптеру.

Тест 2:

Суммарная скорость: 7,27 Мбит/с. Скорость трафика от HighSpeed dLAN адаптера к "обычному" dLAN адаптеру несколько выше, чем скорость между двумя HighSpeed dLAN адаптерами.

Тест 3:

Суммарная скорость: 7,18 Мбит/с. Скорость трафика между "обычным" dLAN адаптером и HighSpeed dLAN адаптером, как и в предыдущем тесте, выше чем скорость трафика между двумя HighSpeed dLAN адаптерами.

Тест 4:

Суммарная скорость: 6,63 Мбит/с. Скорости распределяются между потоками очень неравномерно.



Тестирование производительности dLAN устройств при увеличении дальности связи: трафик гонялся сначала между "обычными" dLAN адаптерами, затем между "HighSpeed" dLAN адаптерами. В этом тесте длина электропроводки между адаптерами была значительно увеличена (точные цифры назвать сложно, так как проводка в офисе скрытая, но точно могу сказать, что розетки подключены к различным автоматам). Тест проводился с помощью Chariot NetIQ.

Максимальная скорость: 0,97 Мбит/с — в случае использования обычных dLAN адаптеров, 5,08 Мбит/с — в случае использования HighSpeed dLAN адаптеров. Как видно, при увеличении расстояния, скорости довольно сильно падают.

Доступность:

На момент написания обзора оборудование отсутствовало в каталоге price.ru.

Рекомендованные производителем цены составляют: MicroLink dLAN Highspeed Starter Kit $220, MicroLink dLAN Highspeed Ethernet $120.

Средняя розничная цена на рассматриваемое в статье оборудование:

devolo MicroLink dLAN Н/Д(0)
devolo MicroLink HighSpeed dLAN Н/Д(0)


Выводы:

Рассматриваемое оборудование позволяет быстро развернуть сеть по существующей электропроводке, необходимость прокладывать отдельные провода просто отпадает, но, тем не менее, до скоростей Fast Ethernet'а такому оборудованию еще очень далеко. Поэтому потребителю придется сделать выбор: либо скорость, либо простота и отсутствие дополнительных проводов. К тому же стоит отметить, что с увеличением расстояния между dLAN адаптерами, скорость трафика значительно снижается.

В заключение хочу отметить, что теоретически сеть может состоять из 254 dLAN адаптеров, но из соображений производительности не рекомендуется использовать более 10 таких устройств.

Плюсы:

  • Простота установки
  • Простота настройки

Минусы:

  • Реальные скорости сильно ниже номинальных
  • Сильное падение скорости при увеличении расстояния между dLAN адаптерами



Оборудование предоставлено компанией NewTechCom
